1U09EH1ERA - Klimaanlage HAIER - Kostenlose Bedienungsanleitung

Marke	Haier
Modell	1U09EH1ERA
Produkttyp	Split-Klimaanlage (Innengerät und Außengerät)
Fernbedienung	Ja, mit LCD-Display und R-03-Batterien (2×)
Betriebsmodi	Intelligent, Kühlen, Heizen, Trocknen, Lüften, Eco, Schlaf, Leistung/Sanft
Sonderfunktionen	iFP (Anwesenheitserkennung), Gesundheitsluftstrom (Ionen), Folgen/Vermeiden, Timer Ein/Aus (24h), Wiederaufnahme nach Stromausfall, Sperre
Umgebungstemperaturbereich (Kühlen)	Innen: 21-32 °C TS / Außen: 18-43 °C TS
Umgebungstemperaturbereich (Heizen)	Innen: 0-27 °C TS / Außen: -7-24 °C TS (bis -15 °C für Inverter)
Stromversorgung	Einphasig, entsprechende Spannung (siehe Typenschild)
Elektrischer Schutz	Innen-Sicherung T 3.15A/250V, Außen-Sicherung T 25A/250V
Reinigung	Waschbarer Luftfilter (alle 15 Tage), Lufteinlassgitter
Installation	Durch Fachpersonal; Erdung erforderlich
Maximale Entfernung der Fernbedienung	7 Meter (ohne Hindernis)
Batterien der Fernbedienung	2 R-03 (AAA) Batterien – bei längerer Nichtnutzung entnehmen
Notbetrieb	Taste am Innengerät (falls Fernbedienung verloren)
Konformität	Niederspannungsrichtlinie, EMV, RoHS, WEEE
Reparierbarkeit	Sicherungen durch Fachpersonal austauschbar; nicht selbst zerlegen

Häufig gestellte Fragen - 1U09EH1ERA HAIER

Wie stelle ich die Uhr der Fernbedienung ein?

Drücken Sie die Taste UHR, bis 'AM' oder 'PM' blinkt. Verwenden Sie + oder -, um die Zeit einzustellen. Drücken Sie ABBRECHEN/BESTÄTIGEN zur Bestätigung.

Wie reinige ich den Luftfilter?

Öffnen Sie das Lufteinlassgitter, entfernen Sie den Filter, indem Sie die mittlere Lasche drücken. Reinigen Sie ihn mit einem Staubsauger oder mit Wasser. Trocknen Sie ihn vollständig im Schatten, bevor Sie ihn wieder einsetzen, mit der FRONT-Seite nach vorne.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien (gegebenenfalls ersetzen) und die Entfernung (max. 7 m ohne Hindernis). Wenn immer noch abnormal, verwenden Sie einen spitzen Gegenstand, um die Taste ZURÜCKSETZEN zu drücken. Als letztes Mittel verwenden Sie die Not-Taste am Innengerät.

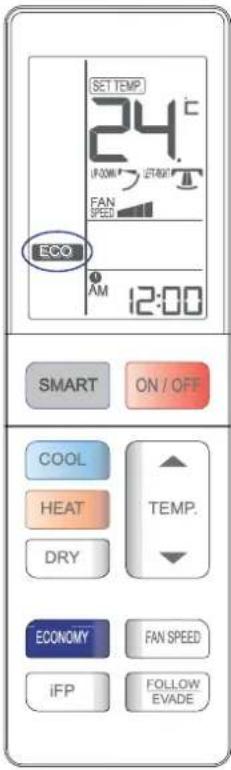

Wie aktiviere ich den Energiesparmodus?

Drücken Sie die Taste ECO im Modus Kühlen, Heizen oder Trocknen. 'ECO' wird angezeigt. Das Gerät passt automatisch die Temperatur und den Kompressor an. Drücken Sie erneut, um zu deaktivieren.

Warum startet das Gerät nicht sofort nach einem Stopp?

Der Kompressor ist durch eine 3-Minuten-Verzögerung geschützt. Warten Sie, bis diese Zeit abgelaufen ist, bevor Sie neu starten.

Wie stelle ich den Timer Ein/Aus ein?

Stellen Sie zuerst die Uhr ein. Wählen Sie den gewünschten Modus, drücken Sie dann TIMER EIN oder TIMER AUS. Verwenden Sie + oder -, um die Zeit einzustellen (max. 24h) und bestätigen Sie mit ABBRECHEN/BESTÄTIGEN.

Was ist die iFP-Funktion?

iFP erkennt Bewegungen von Personen im Raum. Im Modus FOLGEN folgt der Luftstrom der Person; im Modus VERMEIDEN weicht er ihr aus. Der Infrarotsensor kann durch Bewegungsmangel, Hindernisse oder Tiere gestört werden.

Was tun bei einem Stromausfall?

Wenn die Stromversorgung wiederhergestellt ist, startet das Gerät nach ca. 3 Minuten automatisch neu (Kompressorschutz). Sie können die Wiederaufnahmefunktion aktivieren/deaktivieren, indem Sie innerhalb von 5 Sekunden 10 Mal die Taste SCHLAF drücken (4 Pieptöne = Aktivierung, 2 Pieptöne = Deaktivierung).

Warum tritt Dampf oder Wasser am Luftauslass aus?

Im Modus Kühlen oder Trocknen kann die feuchte, gekühlte Luft Kondensation verursachen. Das ist normal. Verwenden Sie die horizontale Klappe, um Tropfen zu vermeiden. Wenn das Problem weiterhin besteht, prüfen Sie, ob der Filter verstopft ist.

Wie ändere ich die auf dem Bedienfeld angezeigte Temperatur (Raum- oder Solltemperatur)?

Drücken Sie zehnmal hintereinander ununterbrochen die Taste ANZEIGE. Die Anzeige wechselt zwischen Raumtemperatur und Solltemperatur.

BEDIENUNGSANLEITUNG 1U09EH1ERA HAIER

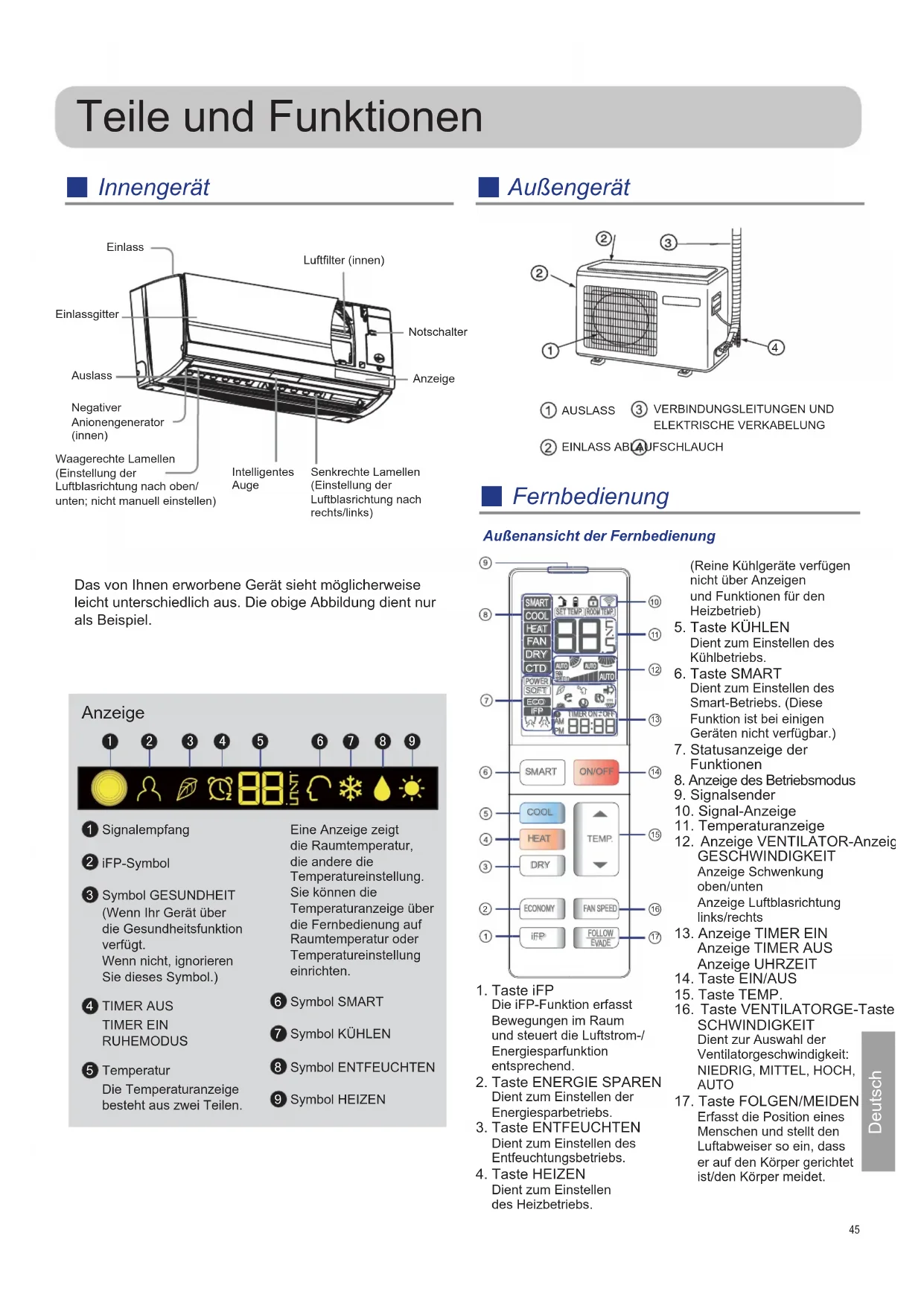

Teile und Funktionen

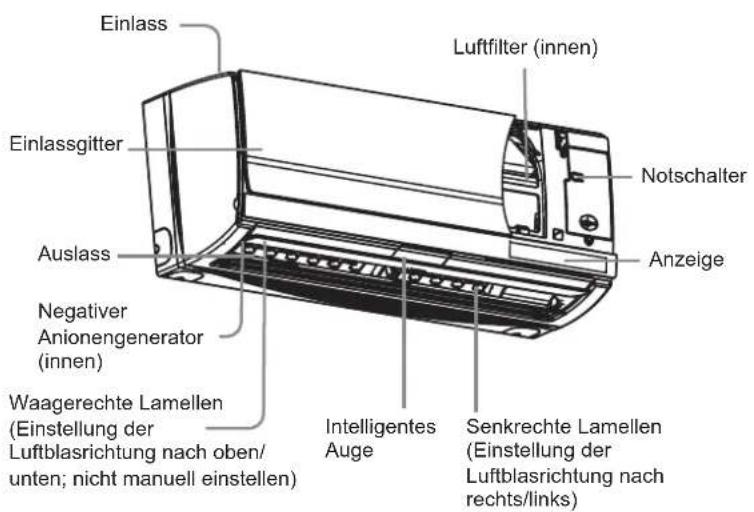

Innengerat

Das von Ihnen erworbene Gerät sieht möglicherweise leicht entsprechlich aus. Die obige Abbildung dient nur als Beispiel.

Anzeige

Signalempfang
iFP-Symbol
Symbol GESUNDHEIT (Wenn Ihr Gerat über die Gesundheitsfunktion verfügt. Wenn nicht, ignorieren Sie diese Symbol.)
4 TIMER AUS TIMER EIN RUHEMODUS
5 Temperatur Die Temperaturanzeige besteht aus zwei Teilen.

Eine Anzeige zeigt die Raumtemperatur, die andere die Temperatureinstellung. Sie konnen die Temperaturanzeige über die Fernbedienung auf Raumtemperatur oder Temperatureinstellung einrichten.

6 Symbol SMART
Symbol KUHLEN
8 Symbol ENTFEUCHTEN
9 Symbol HEIZEN

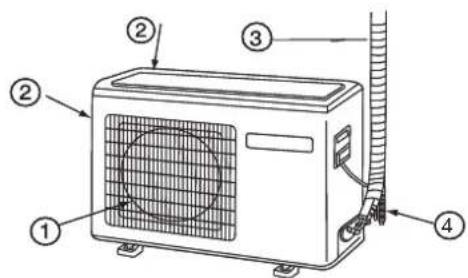

Außengerät

① AUSCLASS

VERBINDUNGSLEITUGEN UND ELEKTRISCHE VERKABELUNG

EINLASS ABUAFSCHLAUCH

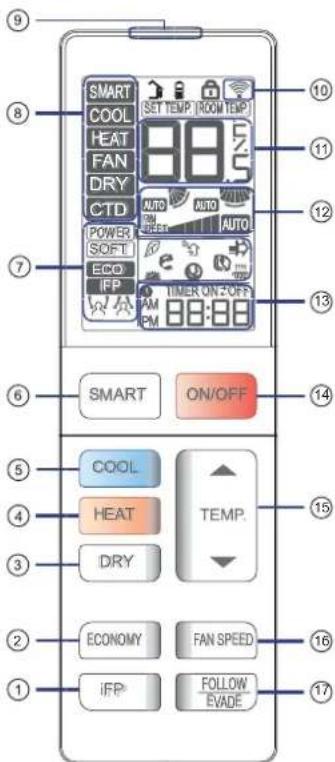

Fernbedienung

Außenansicht der Fernbedienung

1. Taste iFP Die iFP-Funktion erfasst Bewegungen im Raum und steuer die Luftstrom/Energiesparfungnt entsprechend.
2. Taste ENERGIE SPAREN
   Dient zum Einstellen der Energiesparbetriebs.
3. Taste ENTFEUCHTEN Dient zum Einstellen des Entfeuchtungsbetriebs.
4. Taste HEIZEN
   Dient zum Einstellen des Heizbetriebs.

Reine Kuhlgerate verfugenicht über Anzeigenund Funktionen fur denHeizbetrieb)

1. Taste Kühlen Dient zum Einstellen des Kühlbetriebs.
2. Taste SMART
   Dient zum Einstellen des Smart-Betriebs. (These Funktion ist bei einigen Geräten nicht verfügbar.)
3. Statusanzeige der Funktionen
4. Anzeige des Betriebsmodus

5. Signalsender

6. Signal-Anzeige

7. Temperaturanzeige
8. Anzeige VENTILATOR-Anzeig GESCHWINDIGKEIT Anzeige Schwenkung offen/unten Anzeige Luftblasrichtung links/rechts
9. Anzeige TIMER EIN Anzeige TIMER AUS Anzeige UHRZEIT
10. TasteEIN/AUS
11. Taste TEMP.
12. Taste VENTILATORGE-Taste SCHWINDIGKEIT Dient zur Auswahl der Ventilatorgeschwindigkeit: NIEDRIG, MITTEL, HOCH, AUTO
13. Taste FOLGEN/MEIDEN
    Erfasst die Position eines Menschen und stellt den Luftabweiser so ein, dass er auf den Körper gerichtet ist/den Körper meidet.

Betrieb

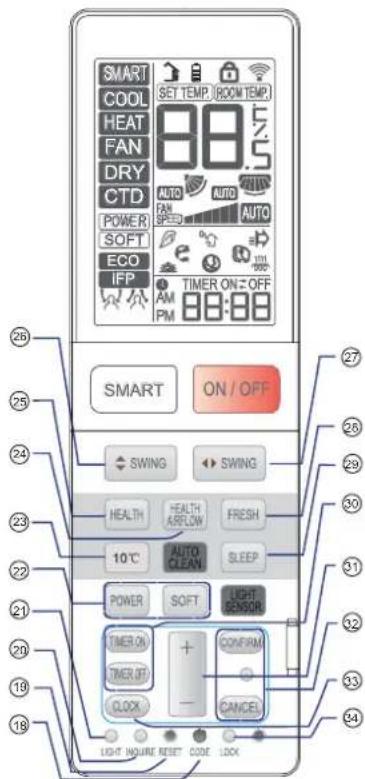

Innenansicht der Fernbedienung

1. Taste CODE
   Dient zur Auswahl von CODE A oder B. Durch einmaliges Drucken wird A oder B auf dem Display angezeigt. Wahlen Sie A, wenn Sie keine anderen Anweisungen erhalten.
2. Taste ZURÜCKSETZEN Wenn die Fernbedienung ungewöhnlich reagiert, drücken Sie diese Taste mit einem spitzen Gegenstand, um die Fernbedienung zurückzusetzen.
3. Taste BESTIMEN
   Dient zur Bestimmung der Umgebungstemperatur im Außenbereich und der

Betriebsleistung des Gerats. (Wenn das Display z.B.,01" anziegt, liegt die Betriebsleistung bei 100 W. Wenn die Anzeige ,02" anziegt, liegt die Betriebsleistung bei 200 W usw.)

1. Taste LIGHT
   Steuert die Beleuchtung der LED-Anzeige des Innengerats und schaltet diese ein/aus. Soändern Sie die Standard-Temperaturanzeige: Drücken Sie die Taste LICH T zehn Mal. Anschließend konnen Sie zwischen Außentemperatur und Temperatureinstellung auf der Temperaturanzeige wechseln.
2. Taste LEISTUNG / SOFT
3. 10^ C
   Spezielle Heizeinstellung: Beibehalten einer Temperatur von 10^ (nutzlich für RS)
4. Taste GESUNDER LUFTSTROM
5. Taste GESUNDHEIT
6. Taste SCHWENKEN
   NACH OBEN/UNTEN
7. Taste SCHWENKEN NACH LINKS/RECHTS
8. Taste FRISCHLUFT
9. Taste RUHEMODUS
10. Taste TIMER EIN / AUS
11. Taste UHRZEIT
12. Taste ABBRECHEN/ BESTÄTIGEN Dien zur Bestätigung von Timer und Uhrzeitinstellungen.
13. Taste SPERRE
14. Taste SPERRE
    Durch Drücken dieser Taste
    werden alle Tasten gespert.
    Erneutes Drucken der Taste
    hebt die Tastensperre auf.

These Funktion ist auf diesen Geräten nicht verfügbar.

Einsetzen der Batterien

Nehmen Sie die Abdeckung des Batteriefachs ab.

Setzen Sie die Batterien wie in der Abbildung gezeigt ein. Verwenden Sie zwei R03-Batterien. Achten Sie beim Einsetzen auf die Symbole „+“ und „-".

Setzen Sie die Batterien ein, und schreiben Sie die Abdeckung wieder.

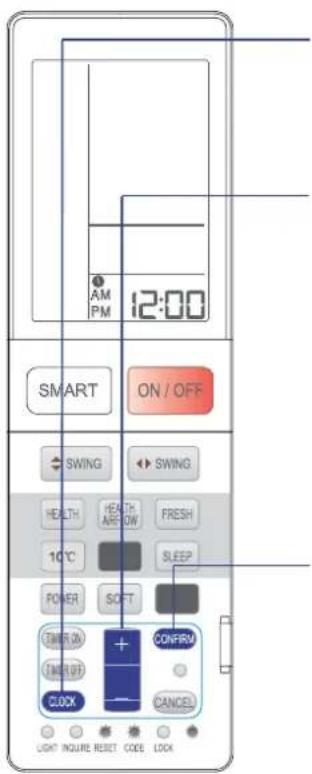

Einstellung der Uhrzeit

Drucken Sie die Taste

UHRZEIT. AM (Vormittag) oder PM (Nachmittag) blinkt.

Drucken Sie ^ 一 oder- um die Uhrzeit einzustellen.

Jeder Tastendruck erhöht oder verringert die Zeit um eine Minute. Durch Drucken und Halten der Taste wird die Zeit Schneller geändert.

Bestätigen Sie die Uhrzeit.

Drücken Sie nach der Bestätigung der Uhrzeit BESTÄTIGEN. AM (vormittags) und PM (nachmittags) horen auf zu blinken, und die Uhr beginnnt zu laufen.

Hinweis:

Der Abstand zwischen Sender und Empfänger sollte weniger als 7m betragen und hindemisfrei sein. Wenn Leuchtstofflampen mit elektronischen Starter oder kabellose Telefone im Raum installiert sind, kann der Signalempfang des Empfängers gestört werden. Daher sollen die Entflammung zum Innengerat geringer sein. Ein Vollbilddisplay oder eine verschwommene Anzeige deuten auf einen niedrigen Batterieladestand hin. Tauschen Sie die Batterien aus. Funktioniert die Fermbedienung nicht einwandfrei, entfern den Sie die Batterien, warten Sie ein paar Minuten, und legen Sie sie dann wieder ein.

Tipp:

Entfernen Sie die Batterien bei längerem Nichtgebrauch der Fernbedienung. Wenn nach dem Herausnehmen etwas auf dem Display angezeigt wird, drucken Sie die Taste ZURÜCKSETZEN.

Betrieb

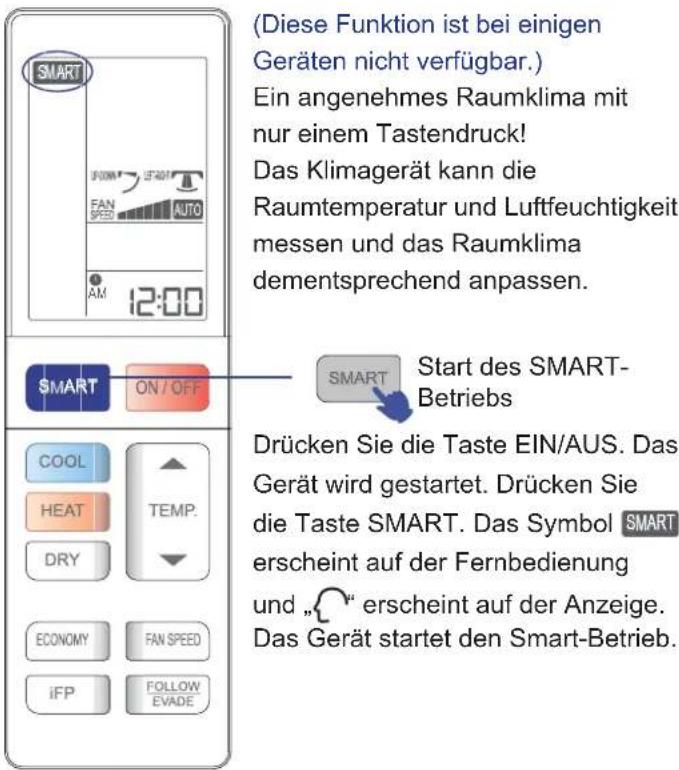

Betriebsart SMART

24

SMART Abtauen
SMART

VENTILATORGESCHWINDIGKEIT

SMART GESUNDHEIT
SMARTENTFEUCHTUNG
SMART SOFT
SMART Temperaturkontrolle

oder

ON/OFF

beenden den Smart-Modus.

• Drucken Sie im Kuhl-, Heiz- und Entfeuchtungsbetrieb die Taste SMART, um die Smart-Funktion zu aktivieren.
• Im Smart-Betrieb wählts das Klimagerat automatisch je nach Temperatureinstellung den Kuhl-, Heiz-, Entfeuchtungs- oder Luftstrombetrieb.
• Drucken Sie im Smart-Betrieb die Tasten KühLEN, HEIZEN oder ENTFEUCHTEN, um in die betreffende Betriebsart zu wechseln. Sie beenden dadurch den Smart-Betrieb.

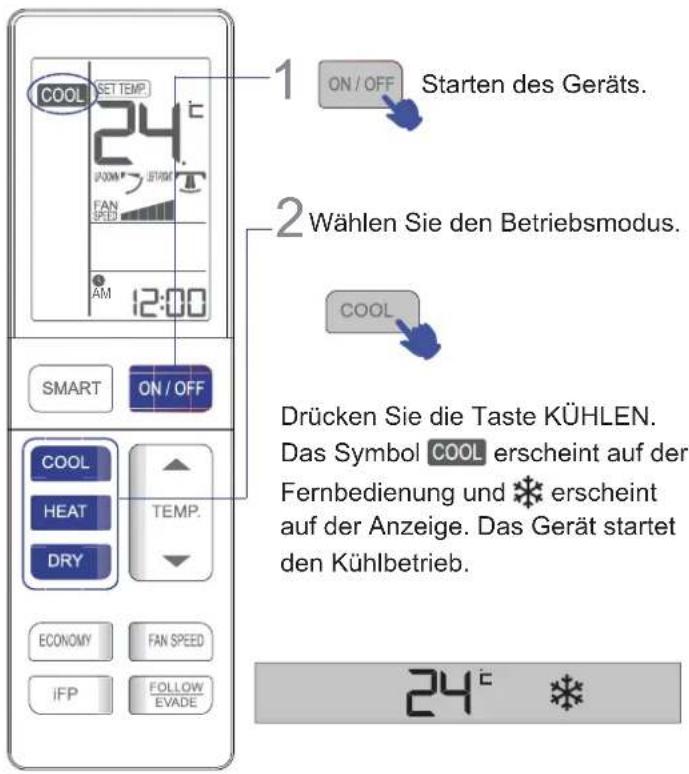

Betriebsarten KühLEN, HEIZEN und ENTFEUCHTEN

Drücken Sie die Taste HEIZEN. Das Symbol HEAT ertscheint auf der Fernbedienung und ertscheint auf der Anzeige. Das Gerat startet den Kuhlbetrieb.

Drücken Sie die Taste ENTFEUCHTEN. Das Symbol DRY erscheint auf der Fernbedienung und erscheint auf der Anzeige. Das Gerät startet den Entfeuchtungsbetrieb.

1. Wenn die Raumtemperatur im Entfeuchtungsbetrieb 2^ unter der Temperatureinstellung liegt, lauft das Gerät unabhängig von der Ventilatoreinstellung intermittierend mit geringer Geschwindigkeit.
2. Die Fernbedienung kann jeder Betriebsstatus speichern. Wenn Sie beim nachsten Gerätstart die Taste EIN/AUS drucken, startet das Gerät in der zuletzt verwendeten Betriebsart.

Betrieb

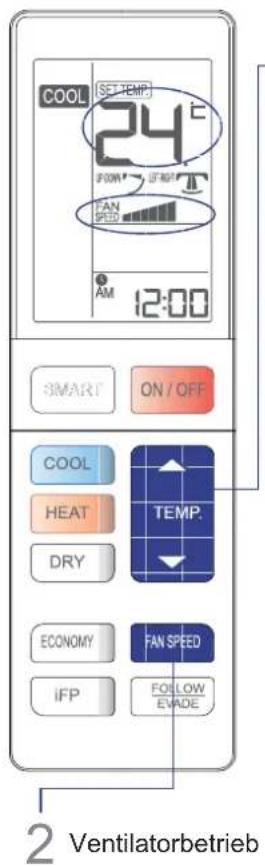

■ Temperatureinstellung auswahlen, Ventilatorbetrieb

1 Einstellen der Temperatur Drucken Sie die Taste TEMP.

△Jedes Betätigen der Taste erhöht die Temperatureinstellung um 0,5^

Jedes Betätigen der Taste verringert die Temperatureinstellung um 0,5^

Das Gerät startet den Betrieb, bis die Temperatureinstellung auf dem LCD-Displays erreicht wird.

2 Ventilatorbetrieb

Drücken Sie die Taste VENTILATORGESCHWINDIGKEIT. Bei jeder Betätigung der Tasteändert sich die Ventilatorgeschwindigkeit wie folgt:

Das Gerat lauf mit der ausgewählten Ventilatorgeschwindigkeit.

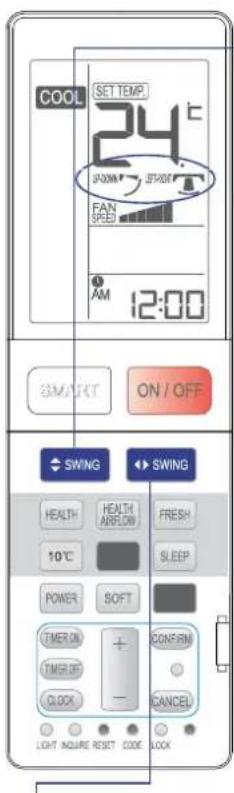

Betriebsart SCHWENKEN

1 Luftblasrichtung nach oben und unter

Bei Betätigung der Taste SWING.
zeigt die Fernbedienung die Luftblasrichtung je nach dem Betriebsmodus wie folgt an:

KUHLEN/ENTFEUCHTEN:

HEIZEN:

SMART:

Anfanglicher Status

2 Luftblasrichtung nach links und rechts

Bei jeder Betätigung der Taste 水 zegt die Fernbedienung Folgenden an:

Fernbedienung:

Anfanglicher Status

• Bei hoher Luftfeuchtigkeit kann Kondenswasser aus dem Luftauslass austreten, wenn alle senkrechten Lüftungsschlitze nach rechts oder links gerichtet sind.
• Es wird nicht empfohlen, im Kuhl- oder Entfeuchtungsbetrieb die waagerechten Lamellen für langere Zeit in nach unten gerichteter Stellung zu belassen, da dadurch Kondenswasser austreten kann.
• Da kalte Luft im Kühlbetrieb nach unter stromt, fordert eine waagerechte Einstellung des Luftstroms die Luftzirkulation.

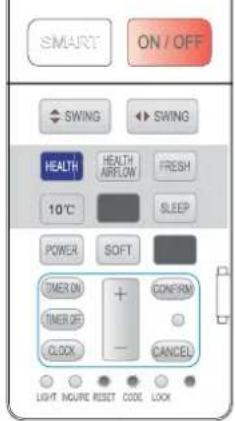

Betriebsart GESUNDHEIT

Der Anionengenerator im Klimagerät kann große Mengen von Anionen erzeugen, um die Anzahl und Position der Anionen in der Raumluft auszugleichen sowie Bakterien abzutoten, die Staubablagerung im Raum zu beschleunigen und letztlich die Raumluft zu reinigen.

Drucken Sie die Taste GESUNDHEIT.

Nach jedem Betätigen der Tastes wird angezeigt Das Klimagerat startet die Funktion fur gesunden Luftstrom.

Bei erneuter Betätigung der Taste GESUNDHEIT erlischt die Anzeige, und der Betrieb stoppt.

Die Betriebsart, Gesundheit" ist bei laufendem Ventilator des Innengerats verfügbar (Sie ist in jedem Betriebsmodus verfügbar). Lauf der Ventilator des Innengerats nicht, leuchtet die Anzeige für den Modus Gesundheit auf, der Anionengenerator erzegt aber keine Anionen.

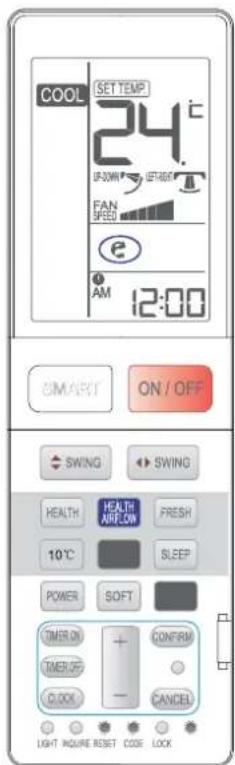

Betriebsart GESUNDER LUFTSTROM

Einstellender Funktion GESUNDER LUFTSTROM

1). Drucken Sie die Taste GESUNDER LUFTSTROM. Das Symbol wird auf dem Display angezeigt. Vermeiden Sie direkt auf den Körper gerichtete starke Luftströme.
2). Drücken Sie die Taste GESUNDER LUFTSTROM. Das Symbol wird auf dem Display angezeigt. Vermeiden Sie direkt auf den Körper gerichtete starke Luftströme.

Abbrechen der Funktion GESUNDER LUFTSTROM

Wenn Sie die Taste GESUNDER LUFTSTROM erneut drücken, werden die oberen und unteren Gitter des Klimagerats geöffnet, und das Gerät setzen den Betrieb zu den Bedingungen fort, die vor der Aktivierung der Funktion für gesunden Luftstrom eingestellt waren. Nach dem Betriebsstopp schließt sich das Auslassgitter automatisch.

Hinweis:

Sie dürfen das Auslassgitter nicht von Hand öffnen. Andernfalls wird die Funktion des Auslassgitters beeinträchtigt. Wenn das Gitter nicht ordnungsgemäß Funktioniert, stoppen Sie das Geräte eine Minute lang, starten Sie es erneut, und nehmen Sie dann die Anpassung mit der Fermbedienung vor.

• Die Fernbedienung kann jeder Betriebsstatus speichern. Wenn Sie beim nachsten Gerätstart die Taste EIN/AUS drucken, startet das Gerät in der zuletzt verwendeten Betriebsart.

Hinweis:

1. Nach dem Einstellen der Funktion „Gesunder Luftstrom" ist die Position der Ein- und Auslassgitter festgestellt.
2. Im Heizbetrieb ist der Modus zu empfehlen.
3. Im Kuhlbetrieb ist der Modus zu empfehlen.
4. Nach längerem Betrieb des Klimagerats im Kuhl- oder Entfeuchtungsbetrieb bei hoher Luftfeuchtigkeit konnen Wassertropfen am Auslassgitter auftreten.
5. Wahlen Sie je nach den aktuellen Bedingungen die angemessene Ventilatorrichtung.

Betrieb

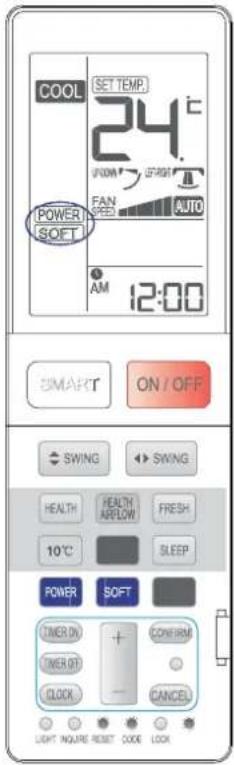

Betriebsart LEISTUNG/SOFT

Betriebsart LEISTUNG

Sie können diese Funktion für einechnelle Kuhlung verwenden.

Nach Betätigen der Taste wird (POWER) angezeigt, und das Klimagerät startet den LEISTUNG-Betrieb.

Im Kuhlbetrieb wird die Ventilatorgeschwindigkeit automatisch auf die hohe Geschwindigkeit des AUTO-Betriebs eingestellt.

Bei erneutem Drucken der Taste LEISTUNG versuswindet das Symbol POWER, und der Betrieb stoppt.

Betriebsart SOFT

Sie konnen diese Funktion verwenden, wenn ein niedriger Gerauschpegel erforderlich ist (z. B. für Ruhepausen oder beim Lesen).

Nach Betätigkeiten der Tastes wird SOFT angezeigt, und das Klimagerät startet den LEISTUNG-Betrieb.

Im SOFT-Betrieb wird die Ventilatorgeschwindigkeit automatisch auf die geringe Geschwindigkeit des AUTO-Betriebs eingestellt.

Bei erneutem Drucken der Taste SOFT versuswindet das Symbol SOFT, und der Betrieb stoppt.

Tipp:

Bei der Betriebsart LEISTUNG im schellen Kuhlbetrieb ist die Temperaturverteilung im Raum ungleichmäßig.

Nach längerem Betrieb in der Betriebsart SOFT wird der Raum nicht zu kalt oder zu warm sein.

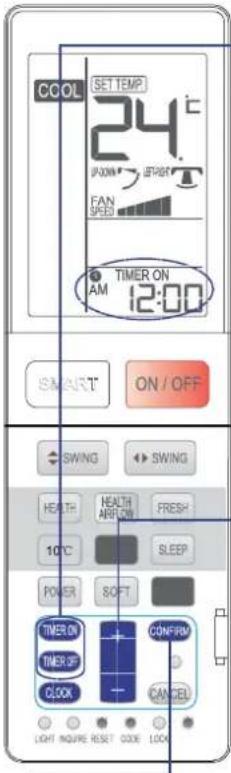

Betriebsart TIMER

Stellen Sie vor dem Start der Timer-Funktion die Uhrzeit korrekt ein. Sie können das Gerät darauf einrichten, zu folgenden Zeiten automatisch den Betrieb zu stoppen: bevor Sie morgens aufwachen, wenn Sie von draußen hereininkommen oder nachdem Sie abends eingeschläfen sind.

-1

Wahlen Sie den gewünschten Betriebsmodus.

Wahlen Sie die gewünschte Uhrzeit für TIMER EIN.

Fernbedienung: TIMER EIN blinkt.

Wahlen Sie die gewünschte Uhrzeit für TIMER AUS.

Fernbedienung: TIMER AUS blinkt.

Zeiteinstellung.

Bei jedem Betätigungen der Taste erhöht oder verringert sich die Zeit um eine Minute. Durch Drücken und

Halten der Taste wird dieser Vorgang beschleunigt. Der Einstellungszeitraum beträgt 24 Stunden.

Bestätigen Sie ihre Einstellung.

Drücken Sie nach der korrekten Zeiteinstellung die Taste BESTÄTIGEN. Die Anzeige EIN oder AUS auf der Fernbedienung blinkt nicht mehr.

TIMER EIN AUS/TIMER EIN AUS

Drücken Sie zur Bestätigung die Taste TIMER EIN, und führen Sie dieselben Schritte aus wie bei „Zeiteinstellung für TIMER AUS".

Fernbedienung: TIMER EIN AUS

Drücken Sie zur Bestätigung die Taste TIMER AUS, und führen Sie dieselben Schritte aus wie bei „Zeiteinstellung für TIMER EIN".

Fernbedienung: TIMER EIN AUS

Abbruch des TIMER-Modus

Drücken Sie mehrmals die Taste ABBRECHEN, bis TIMER nicht mehr angezeigt wird.

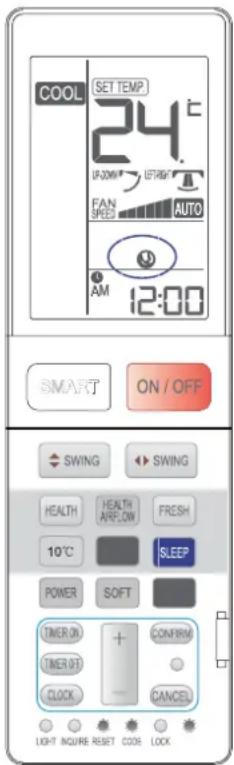

Betriebsart RUHEMODUS

Drücken Sie vor dem Zubettgeben einfach die Taste RUHEMODUS, und das Gerät startet den Ruhemodus, sodass Sie ruhig schlafen konnen.

Drucken Sie die Taste RUHEMODUS.

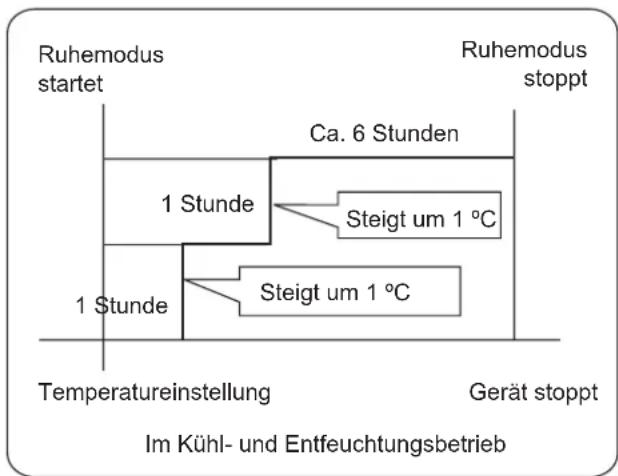

Betriebsmodus

1. Im Kuhl- und

Entfeuchtungsbetrieb

1 °C über der eingestellen Temperatur. Nach einer weiteren Stunde wird die Temperatur um weitere 1 °C erhöht. Das Gerät lauft weitere 6 Stunden und stopp dann. Die Temperatur liegt über die Temperatureinstellung, sodass die Temperatur zum Schlafen nicht ziedrig ist.

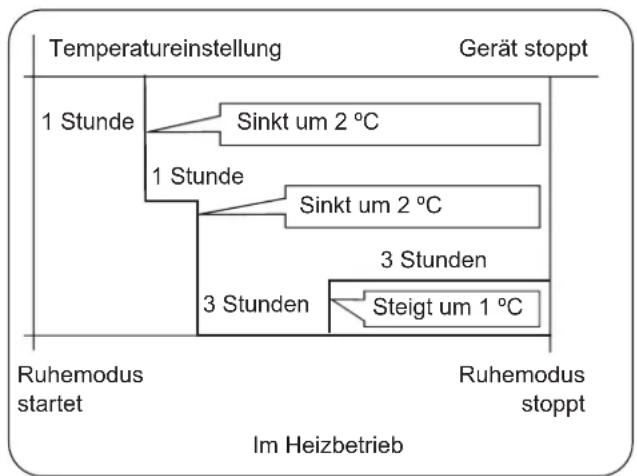

2. Im Heizbetrieb

Eine Stunde nach Starten des Ruhemodus liegt die Temperatur 2^ unter der eingestillten Temperatur. Nach einer weiteren Stunde wird die Temperatur um weitere 2^ gesenkrt. Nach weiteren drei Stunden steigt

die Temperatur um weitere 1^ . Das Gerät lauft weitere 3 Stunden und stoppt dann. Die Temperatur liegt unter der Temperatureinstellung, sodass die Raumtemperatur zum Schlafen nicht zu hoch ist.

3. Im Smart-Betrieb

Das Gerat lauft im Ruhemodus, der dem automatisch gewählten Betriebsmodus entspricht.

1. Wenn die LEISE-Funktion auf acht Stunden eingestellt ist, kann die Zeit für den Ruhemodus nicht eingestellt werden. Bei eingeschaltetem Timer kann die LEISE-Funktion nicht eingestellt werden. Wenn der Benutzer nach der Einstellung des Ruhemodus den Timer zurückstellt, wird der Ruhemodus abgebrochen und das Gerät in den Zeitwahlmodus versetzt. Wenn beiden Modi gleichzeitig eingestellt werden und einer der beiden Modi früher endet, schaltet sich das Gerät automatisch ab, und der andere Modus wird abgebrochen.

Neustart nach einem Stromausfall

Beim ersten Start des Geräts wird der Kompressor nach einer Wartezeit von drei Minuten eingeschaltet. Wenn die Stromzufuhr nach einem Stromausfall wiederhergestellt ist, startet das Gerät automatisch, und der Kompressor wird drei Minuten später eingeschaltet.

Hinweis zum Neustart nach einem Stromausfall:

Drücken Sie die Taste RUHEMODUS zehn Mal innerhalb von fünf Sekunden, und geben Sie die Funktion ein, nachdem vier akustische Signale ertont sind. Drücken Sie die Taste RUHEMODUS zehn Mal innerhalb von fünf Sekunden, und verlassen Sie dann diese Funktion, nachdem zwei akustische Signale ausgegeben wurden.

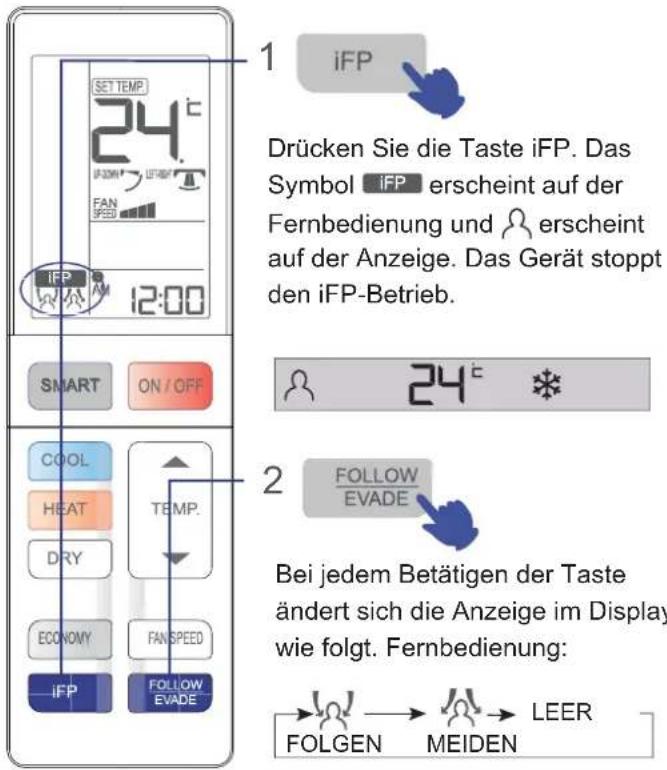

Betriebsart iFP

Bewegungen im Raum werden wahrgenommen, wodurch der Luftstrom better eingestellt werden kann.

Erkennt die Position des Körpers, passt die Luftstromrichtung an und blast die Luft in Richtung des Körpers.
Erkennt die Position des Körpers, passt die Luftstromrichtung an und leitet die Luft in eine andere Richtung.

• Wenn mehrere Körper an verschiedene Positionen erkannt werden oder eine Person sich in verschiedene Bereichen bewegt, wird die Luft automatisch und unabhängig davon, ob gerade Luft verströmt wird oder nicht, in verschiedene Bereiche geschwenkt und verströmt. Die Einstellung der Luftausblasrichtung verzögert sich, da die Luft während des Suchvorgangs nicht那么简单 abgeleitet werden kann.
• Drucken Sie in den Betriebsmodi iFB, FOLGEN oder MEIDEN die Taste „Swing“. Das Gerät unterbricht den Betriebsmodus „. Drucken Sie die Taste „HEALTH AIRFLOW“, und der Betrieb stoppt.

Mit dem Körpersensor kann festgestellt werden, ob sich der Infrarot-Lichtstrahländert. Unter folgenden Bedingungen kann es zu ungenauen Ergebnissen kommt:

• Der Körperbewegt sich nicht (z. B. beim Lesen oder Fernsehen) oder wird von Hindernissen wie Bildschirmen, Schranken oder Glas blockiert.
  Die Person tragt sehr dicke Kleidung, liegt oder schlaft.
• Ein Haustier bewegt sich permanent, der Wind weht durch die Gardinen oder ein Gegenstand im Raum schwingt permanent hin und her.

Betriebsart ENERGIE SPAREN

Automatische Anpassung an die Umgebungstemperatur, Energiesparmodus.

Drucken Sie die Taste ENERGIE SPAREN. Das Symbol ECO erscheint auf der Fernbedienung, und das Gerät startet den Energiesparbetrieb.

Bei erneutem Betätigkeiten der Taste ENERGIE SPAREN erlischt das Symbol ENERGIE SPAREN, und der Betrieb stoppt.

Die Energiesparfungtion ist nur im Kuhl., Heiz-oder Entfeuchtungsbetrieb verfügbar. Drucken Sie nach der Einstellung der Energiesparfungtion die Taste SHARP, STUMM, RUHEMODUS oder SMART, um den Energiesparmodus zu verlassen.
- Bei aktivierter Energiesparfunktion passt das Gerät automatisch die Temperatureinstellung an und steuert automatisch den Kompressor, unabhängig von den Benutzereinstellungen.
Die Energiesparfunktion ist effizienter, wenn das Klimagerat langere Zeit verwendet wurde (mehr als 2 Stunden).

Notbetrieb und Testbetrieb

Notbetrieb:

• Verwenden Sie diese Betriebsart nur bei einem Defekt oder Verlust der bei Fernbedienung.
• Wenn der Notschalter betätig wird, ertont der Signaton „Pi" ein Mal beim Start dieseres Betriebsmodus.
• Bei dieser Betriebsart wählt das System die Betriebsmodi (Kuhl-, Ventilator- oder Heizbetrieb) automatisch gemäß der Raumtemperatur.

Raum-temperatur	Betriebs-modus	Vorgesehene Temperatur	Timer-Modus	Luftstrom
ÜBER 23 °C Kühlen 26 °C		NEIN AUTO-		MATISCH
UNTER 23 °C HEIZEN: 23 °C		NEIN AUTO-		MATISCH
(Reines Kühlerat) Raum-temperatur	Betriebsmodus	Vorgesehene Temperatur	Timer-Modus	Luftstrom
ÜBER 23 °C VENTILATOR		26 °C NEIN AUTO-		MATISCH

• Der Entfeuchtungsbetrieb kann nicht verwendet werden.

Intelligente Verwendung des Klimagerats

Reinigung des Luftfilters

1. Offnen Sie das Einlassgitter, indem Sie es anheben.

1. Nehmen Sie den Filter heraus

Drucken Sie die Führung in der Mitte des Filters leicht nach oben, bis er sich aus der Halterung lost, undephmen Sie den Filter nach unten hersus.

1. Reinigen Sie den Filter

Verwenden Sie einen Staubsauger zum Entfernen von Staub, oder waschen Sie den Filter mit Wasser. Trocken Sie den Filter nach dem Waschen vollständig im Schatten.

1. Setzen Sie den Filter wieder ein.

Setzen Sie den Filter genauein, sodass die MarkierungVORDERSEITE nach vorne

zeigt. Vergewissem Sie sich, dass der Filter fest in der Halterung sitzt. Wenn die Filter rechts und links nicht korrekt eingesetzt werden, kann dies zu Defekten führen.

1. Schlieben Sie das Einlassgitter

Testbetrieb:

Der Schalter fur den Testbetrieb ist derselbe wie fur den Notbetrieb.

• Verwenden Sie diesen Schalter im Testbetrieb, wenn die Raumtemperatur unter 16^ liegt. Verwenden Sieihn nicht im normal
• Halten Sie den Testbetriebsschalter länger als 5 Sekunden gedrucht. Lassen Sie nach zweimaligem Ertönen des „Pi“-Signals die Taste los: Der Kühlbetrieb startet mit der Luftgeschwindigkeitseinstellung „Hoch".
  len Betrieb.

Vorsicht

WARNING

Wenden Sie sich hinsichtlich der Installation an eine Verkaufsfiliale oder einen Serviceshop.

Versuchen Sie nicht, das Klimagerät selbst zu installieren, da eine unsachgemäß Durchführung zu Stromschlagen, Branden und Wasserleckagen führen kann.

WARNING

Wenn Betriebsstorungen wie Brandgeruch auftreten, stoppen Sie sofort den Betrieb, und wenden Sie sich an die Verkaufsfiliale.

STRIKT EINZUHALTEN

Verwenden Sie eine eigene Stromversorgung mit einem Schutzschalter

Vergewissern Sie sich, dass der Ablauf korrekt installment ist

STRIKT EINZUHALTEN

Verbinden Sie das Netzkabel vollständig mit dem Auslass.

STRIKT EINZUHALTEN

Verwenden Sie die geeignete Spannung

STRIKT EINZUHALTEN

1.Verlangern oder verkurzen Sie das Netzkabel nicht
2.Installieren Sie das Gerät nicht an einem Ort, an dem unter Umständen brennbares Gas austreten kann.
3.Setzen Sie das Gerät keinen Wasser- oder Oldampfen aus.

Verwenden Sie das Netzkabel nicht im aufgewickelten Zustand.

VERBOTEN

Achten Sie darauf, dass das Netzkabel nicht beschädigt wird.

VERBOTEN

Fuhren Sie nie Objekte in den Luftteinlass oder Luftauslass ein.

VERBOTEN

Stoppen Sie den Betrieb nicht durch Ziehen des Netzsteckers usw.

VERBOTEN VERBOTEN

Richten Sie den Luftstrom nicht direkt auf Personen, insbesondere nicht auf Kleinkinder oder ätere Personen.

Versuchen Sie nicht, selbst Reparaturen oder Umbauten durchzuführen.

Schlieben Sie das Erdungskabel an.

ACHTUNG

Verwenden Sie das Gerät nicht für die Lagerung von Lebensmitteln, Kunstgegenständen, Prazisionsausrüstung, zur Zucht oder zum Anbau.

VERBOTEN

Installieren Sie das Gerät nicht in der Nähe eines Kamins oder eines Heizgeräts.

VERBOTEN VE

Setzen Sie Pflanzen oder Tiere nicht dem direkten Luftstrom aus

VERBOTEN VE

Sorgen Sie gelegentlich für Frischluftzufuhr, insbesondere dann, wenn zur selbst Zeit ein Gasgerät in Betrieb ist.

STRIKT EINZUHALTEN

Überprüfen Sie den Zustand des Installationsuntergrunds

OTEN VERBOTEN

Stellen Sie keine Gegenstände auf das Gerät, und klettern Sie nicht auf das Gerät.

RBOTEN VERBOTEN

Betätigen Sie den Schalter nicht mit nassen handen.

VERBOTEN

Gießen Sie kein Wasser zur Reinigung auf das Gerät

Stellen Sie keine Blumenvasen oder Wasserbehälter auf das Gerät.

Fehlerbehebung

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

	Problem Ursache und	Ausgangskontrollen
Normale Leistungs-überprüfung	Das System startet nicht sofort neu.	Wenn das Gerald abgeschafft wird, startet es erst nach 3 Minuten neu, um das System zu schützen.Wenn das Stromkabel Herausgezogen und wieder angesteckt wird, schätte sich die Schutzschaltung für 3 Minuten ein, um das Klimagerät zu schützen.
	Ein lautes Geräusch ist zu horen	Während das Gerät in Betrieb ist oder wenn es ausgeschaffet wird, ist möglicherweise ein rauschendes oder gluckemdes Geräusch zu horen. Erst 2 bis 3 Minuten, nachdem das Gerät gestartet wurde, wird das Geräusch lauter. (Das Geräusch wird durch den Fluss des Kühmlittels im System erzeugt.)Während das Gerät in Betrieb ist, ist möglicherweise ein knackendes Geräusch zu horen. Dieses Geräusch wird durch das Gehäuse erzeugt, das sich aufgrund von Temperaturänderungen ausdeht oder zusammenzieht.Wenn ein lautes Geräusch aus der Luftausblasrichtung kommt, während das Gerät in Betrieb ist, ist der Luftfilter möglicherweise stark verschmutzt.
	Es werden Gerüche erzeugt.	Dies ist der Fall, da das System Gerüche aus dem Innenbereich, wie z. B. den Geruch von Möbeln, Farbe oder Zigaretten, zirkuliert.
	Dunst oder Dampf werden ausgestoffen.	Während des Kühl- oder Entfeuchungsbetriebs, stöbt das Innengerät möglicherweise Dunst aus. Dies tritt aufgrund der plötzlichen Abkühlung der Luft auf.
	Im Entfeuchtungs-betrieb kann die Ventilatorgeschwin-digkeit nicht verän-dert werden.	Wenn die Raumtemperatur im Entfeuch-tungsbetrieb + 2 °C unter der Temperatureinstellung liegt, lauft das Gerät unabhängig von der Ventilatorinstellung intermittierend mit geringer Geschwindigkeit.
	7	Ist der Netzstecker angeschlossen?Gibt es einen Stromausfall?Ist die Sicherung durchgebranl?
Mehrfach-prüfung	Schlechte Kühlleistung	Ist der Luftfilter verschmutzt?Normalerweise sollen er alle 15 Tage gereinigt werden.Gibt es vor der Luftzuführung und dem Luftlaufstritt irgendwelle Hindermisse?Wurde die Temperatur korrekt eingestellt?Sind Turen oder Fenster geöffnet?Kommt es durch das Fenster während des Kühlbetriebs zu direkter Sonneneinstruhlung?(Ziehen Sie einen Vorhang vor)Gibt es während des Kühlbetriebs zu weitere Wärmequellen oder sind zu weitere Personen im Raum?

Vorsicht

• Blockieren oder bedecken Sie das Luftungsgitter des Klimagerats nicht.
• Stecken Sie keine Finger oder Gegenstände in den Einlass/Auslass und die Schwenklamellen.
• Lassen Sie Kinder nicht mit dem Klimagerat speiten. Kinder sollenn niemals auf der AuBeneinheit sitzen dürfen.

Technische Daten

• Der Kuhlkreislauf ist lecksicher.

Das Gerät ist unter folgenden Bedingungen betriebsfähig

1. Umgebungstemperaturbereich:

Kühlen	Innen	Maximum: D.B/W.B 32 °C/23 °C Minimum: D.B/W.B 21 °C/15 °C
	Außen	Maximum: D.B/W.B 43 °C/26 °C Minimum: D.B 18 °C
Heizbeteib	Innen	Maximum: D.B 27 °C Minimum: D.B 0 °C
	Außen	Maximum: D.B/W.B 24 °C/18 °C Minimum: D.B/W.B -7 °C/-8 °C
	Außen (WECHSEL-richter)	Maximum: D.B/W.B 24 °C/18 °C Minimum: D.B -15 °C

1. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem Servicepartner oder einer ähnlich qualifizierten Person ausgewechselt werden.
2. Im Falle einer defekten Sicherung auf der Leiterplatte des Innengerats ersetzen Sie diese mit einer Sicherung des Typ T.3.15 A/250 V. Im Falle einer defekten Sicherung auf der Leiterplatte des Außergenerats ersetzen Sie diese mit einer Sicherung des Typ T.25 A/250 V.
3. Die Verkabelung muss dem örtlichen Verkabelungsstandard entsprechen.
4. Nach der Installation muss der Netzsteckerleitung zugänglich sein.
5. Altbatterien müssen sachgemäß entsorgt werden.
6. Das Gerätarf nicht von klinen Kindern oder gebrechlichen Personen ohne Aufsicht bedient werden.
7. Achten Sie darauf, dass keine Kinder nicht mit dem Gerät spielten.
8. Verwenden Sie den zum Netzkabel passenden Netzstecker.
9. In die feste Verkabelung muss ein Schutzschalter eingebaut werden. Der Schutzschalter solte ein allpoliger Schalter sein, und die Entfernung zwischen seinen beiden Kontakten solte mindestens 3 mm betragen.
10. Der Netzstecker und das Verbindungskabel müssen dem örtlichen Standard entsprechen.
11. Schalten Sie zum Schutz der Einheiten zuerst die Wechselstromversorgung ab, und schalten Sie frühestens 30 Sekunden später die Stromversorgung ab.
12. Bauen Sie keinen Sensor in die Dreifachabzweigung der Rohrleitung ein.

KONFORMITAT DER MODELLE MIT EUROPÄISCHEN VERORDNUNGEN CE

Alle Produkte erfüllen die folgenden

europeischen Vorschriften:

• Niederspannungsrichtigte 73/23/EWG

Niederspannungsrichlinie 2006/95/EG

-Elektromagnetische Verträglichkeit 89/336/EWG

Elektromagnetische Verträglichkeit 2004/108/EG

RoHS-Richtlinie

Die Produkte entsprechen den Vorschriften der Richtlinie 2002/95/EWG des Europäischen Parliaments und denen des Rates zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS).

WEEE

Gemäß der Richtlinie 2002/96/EG des Europäischen Parliaments informieren wir hiermit den Verbraucher über die Entsorgungsbedingungen der elektrischen und elektronischen Produkte.

ENTSORGUNGSBEDINGUNGEN:

Ihr Klimagerät ist mit diesen Symbol gekennzeichnet. Dies bedeutet, dass elektrische und elektronische Geräte nicht mit dem unsortingen Hausmüll entsorgt werden dürfen. Versuchen Sie nicht, das System selbst zu demontieren: Die Demontage des Klimagerats, die

Handhabung von Kältemittel, Öl und anderen Teilen dar in Übereinstimmung mit den entsprechenden lokalen und nationalen Rechtsvorschriften nur von Fachpersonal durchgeführt werden. Klimageräte müssen in einer auf Wiederverwendung, Recycling und Rückgewinnung spezialisierten Aufbereitungsanlage behandelt werden. Durch eine sachgemäß Entsorgung halten Sie, potenziell negative Folgen für Menschen und Umwelt zu vermeiden. Um weitere Informationen zu erhalten, wenden Sie sich an den Installateur oder die örtliche Behörde. Die Batterien müssen der Fernbedienung entnommen und gemäß geltender ortlicher und nationaler Vorschriften getrennt entsorgt werden.
