BEDIENUNGSANLEITUNG CKR 20S STIEBEL ELTRON

BEDIENUNG UND INSTALLATION OPERATION AND INSTALLATION UTILISATION ET INSTALLATION BEDIENING EN INSTALLATIE

SCHNELLHEIZER | RAPID HEATER | RADIATEUR À CHAUFFAGE RAPIDE | SNELVERWARMERS

1. Allgemeine Hinweise 2

1.1 Sicherheitshinweise 2

1.2 Andere Markierungen in dieser Dokumentation 3

1.3 Maßeinheiten 3

1. Sicherheit 3

2.1 Bestimmungsgemäße Verwendung ____ 3

2.2 Allgemeine Sicherheitshinweise 3

2.3 Allgemeine Hinweise ____ 4

2.4 CE-Kennzeichnung 4

2.5 Prüfzeichen 4

1. Gerätebeschreibung ____ 4

2. Bedienung CK 20 S ____ 4

4.1 Heizung einschalten ____ 4

4.2 Bedienung mit externem Raumtemperaturregler ____ 4

4.3 Heizung ausschalten / Frostschutz 4

4.4 Außerbetriebnahme 4

1. Bedienung CKZ 20 S ____ 4

5.1 Heizung einschalten 5

5.2 Heizung ausschalten / Frostschutz 5

5.3 Außerbetriebnahme 5

1. Bedienung CKR 20 S 5

6.1 Heizung einschalten 5

6.2 Bedienung mit externem Raumtemperaturregler ____ 5

6.3 Heizung ausschalten / Frostschutz 6

6.4 Außerbetriebnahme 6

1. Bedienung CKT 20 S 6

7.1 Heizung einschalten 6

7.2 Zeitschalter einstellen 6

7.3 Heizung ausschalten / Frostschutz 6

7.4 Außerbetriebnahme 6

1. Reinigung, Pflege und Wartung 6

2. Lagerung 6

3. Problembehebung 6

INSTALLATION

1. Sicherheit 7

11.1 Allgemeine Sicherheitshinweise 7

11.2 Vorschriften, Normen und Bestimmungen 7

1. Gerätebeschreibung 7

12.1 Lieferumfang 7

1. Vorbereitungen 7

13.1 Mindestabstände 7

1. Montage 7

2. Elektrischer Anschluss 7

3. Übergabe des Gerätes 8

4. Störungsbehebung 8

5. Technische Daten 9

18.1 Datentabelle 9

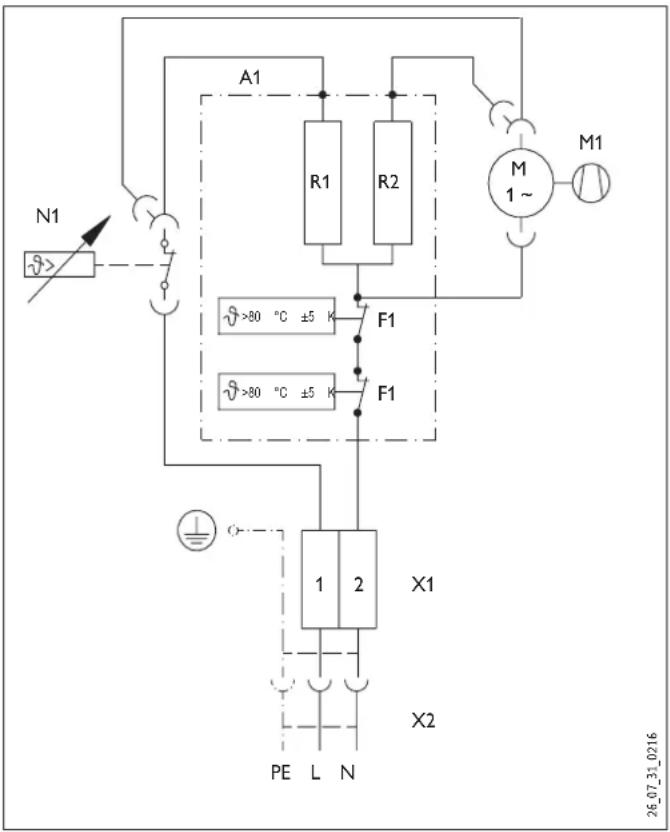

18.2 Schaltplan CK 20 S 10

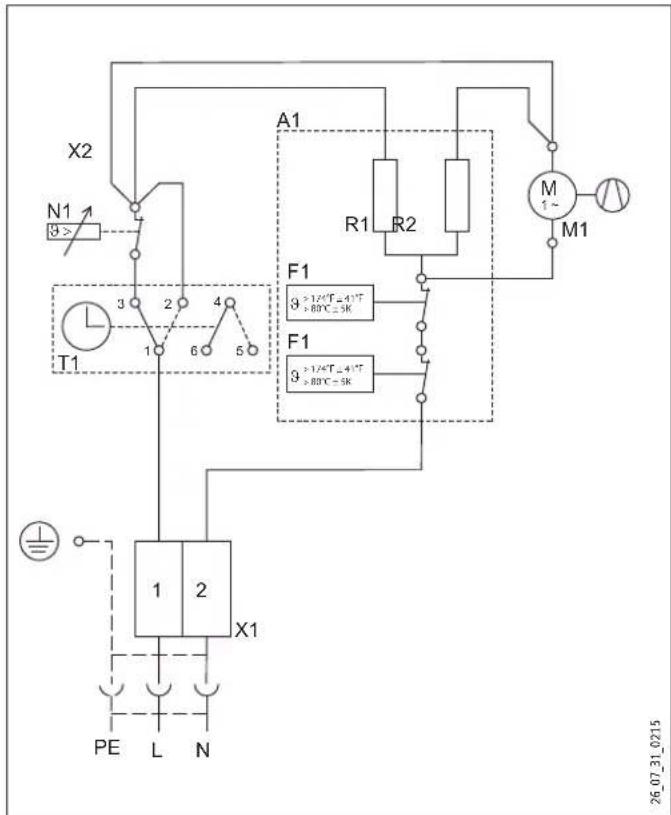

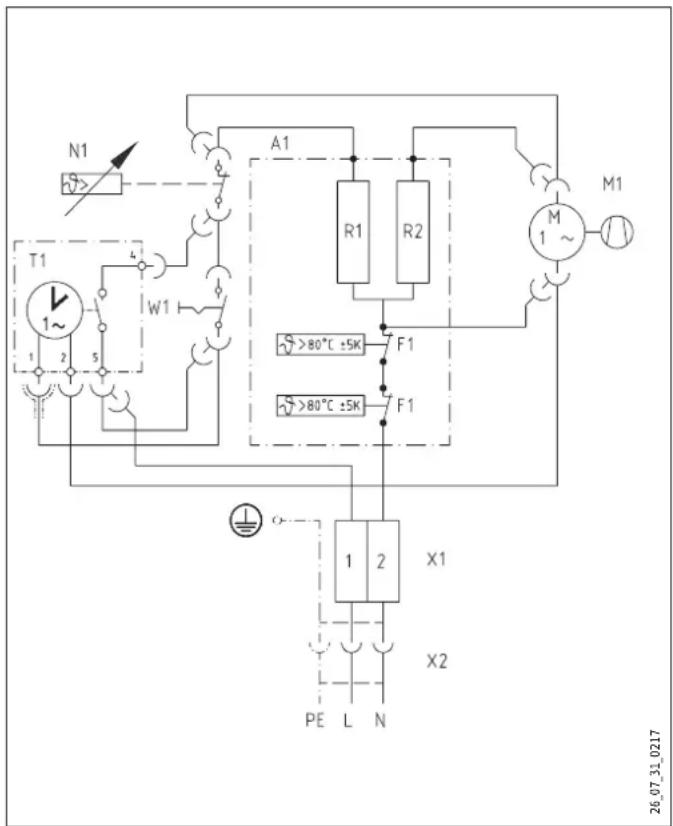

18.3 Schaltplan CKZ 20 S 10

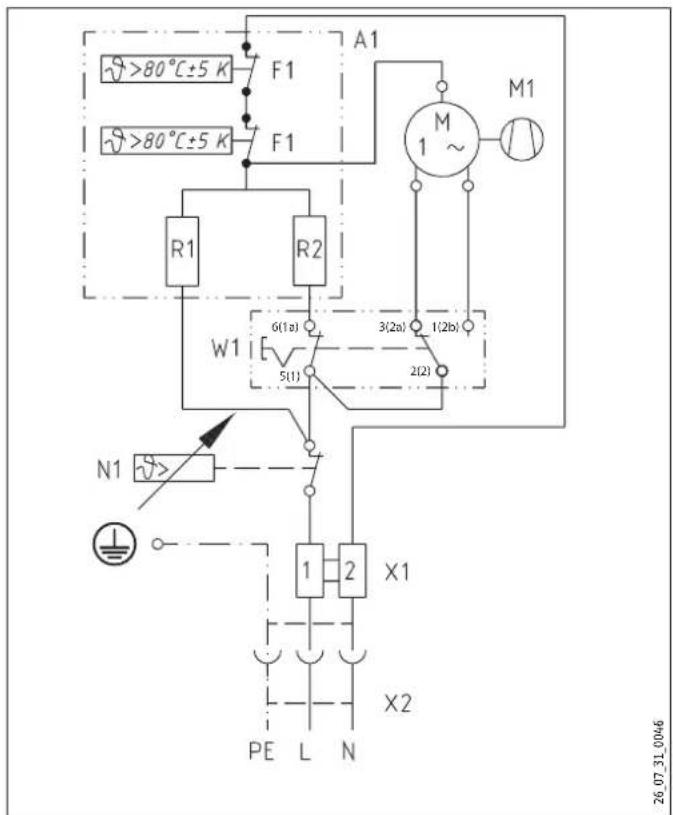

18.4 Schaltplan CKR 20 S 11

18.5 Schaltplan CKT 20 S 11

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BEDIENUNG

1. Allgemeine Hinweise

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol

Art der Gefahr

Verletzung

Stromschlag

Verbrennung oder Verbrühung

Brand

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT	Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

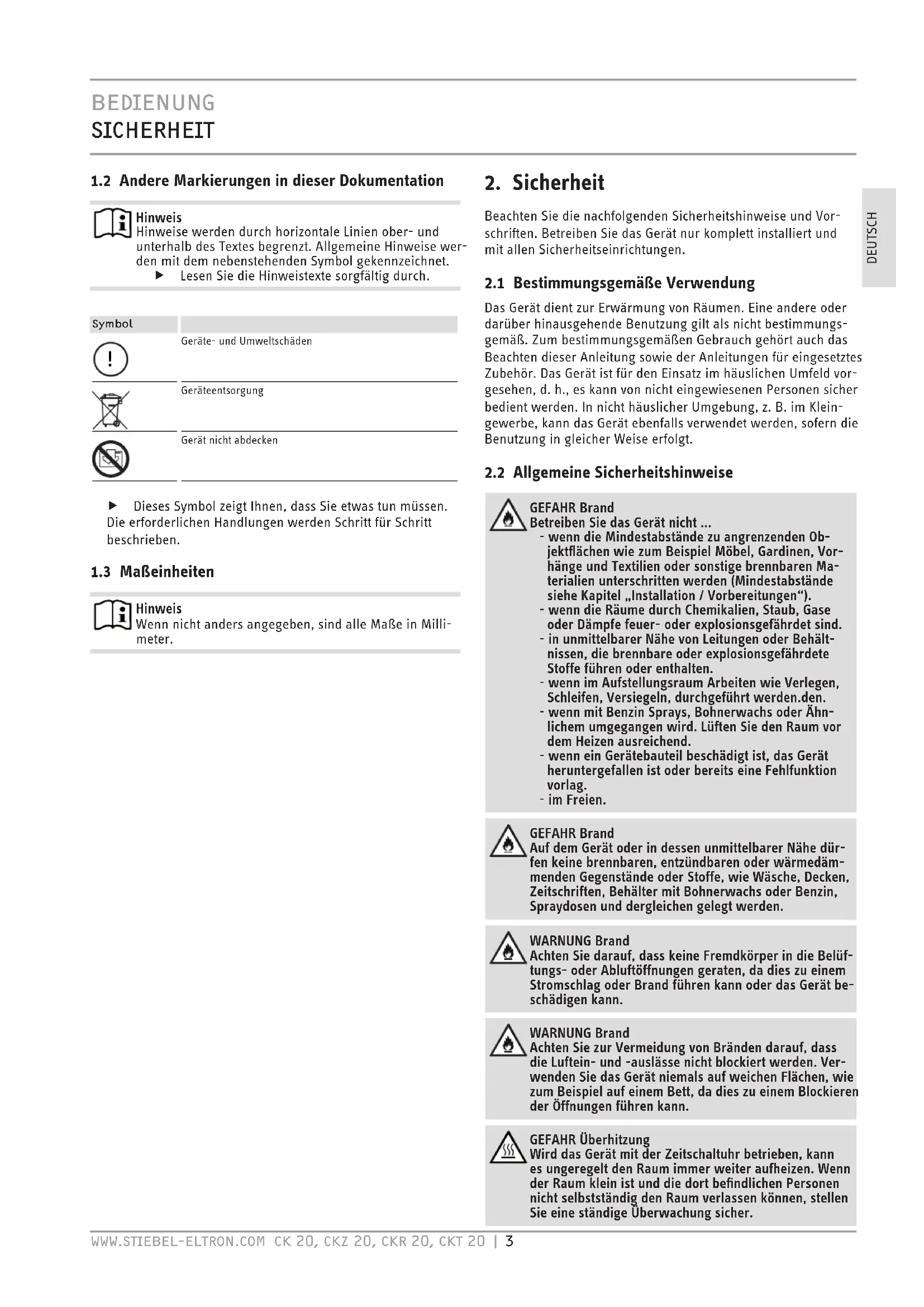

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Hinweise werden durch horizontale Linien ober- und unterhalb des Textes begrenzt. Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol

Geräte- und Umweltschäden

Geräteentsorgung

Gerät nicht abdecken

▶ Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise und Vorschriften. Betreiben Sie das Gerät nur komplett installiert und mit allen Sicherheitseinrichtungen.

2.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Erwärmung von Räumen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör. Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen, d. h., es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

2.2 Allgemeine Sicherheitshinweise

GEFAHR Brand

Betreiben Sie das Gerät nicht ...

• wenn die Mindestabstände zu angrenzenden Objektflächen wie zum Beispiel Möbel, Gardinen, Vorschänge und Textilien oder sonstige brennbaren Materialien unterschritten werden (Mindestabstände siehe Kapitel „Installation / Vorbereitungen“).
• wenn die Räume durch Chemikalien, Staub, Gase oder Dämpfe feuer- oder explosionsgefährdet sind.
• in unmittelbarer Nähe von Leitungen oder Behältnissen, die brennbare oder explosionsgefährdete Stoffe führen oder enthalten.
• wenn im Aufstellungsraum Arbeiten wie Verlegen, Schleifen, Versiegeln, durchgeführt werden.
• wenn mit Benzin Sprays, Bohnerwachs oder Ähnlichem umgegangen wird. Lüften Sie den Raum vor dem Heizen ausreichend.
• wenn ein Gerätebauteil beschädigt ist, das Gerät heruntergefallen ist oder bereits eine Fehlfunktion vorlag.
• im Freien.

GEFAHR Brand

Auf dem Gerät oder in dessen unmittelbarer Nähe dürfen keine brennbaren, entzündbaren oder wärmedämmenden Gegenstände oder Stoffe, wie Wäsche, Decken, Zeitschriften, Behälter mit Bohnerwachs oder Benzin, Spraydosen und dergleichen gelegt werden.

WARNUNG Brand

Achten Sie darauf, dass keine Fremdkörper in die Belüftungs- oder Abluftöffnungen geraten, da dies zu einem Stromschlag oder Brand führen kann oder das Gerät beschädigen kann.

WARNUNG Brand

Achten Sie zur Vermeidung von Bränden darauf, dass die Luftein- und -auslässe nicht blockiert werden. Verwenden Sie das Gerät niemals auf weichen Flächen, wie zum Beispiel auf einem Bett, da dies zu einem Blockieren der Öffnungen führen kann.

GEFAHR Überhitzung

Wird das Gerät mit der Zeitschaltuhr betrieben, kann es ungeregelt den Raum immer weiter aufheizen. Wenn der Raum klein ist und die dort befindlichen Personen nicht selbstständig den Raum verlassen können, stellen Sie eine ständige Überwachung sicher.

WARNUNG Verletzung

Sollten Kinder oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten das Gerät bedienen, so ist sicherzustellen, dass dies nur unter Aufsicht oder nach entsprechender Einweisung durch eine für ihre Sicherheit zuständige Person geschieht. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

VORSICHT Verbrennungen

Die Gehäuseoberflächen des Gerätes und die austretende Luft werden bei Betrieb heiß (über 90 °C). Achten Sie zur Vermeidung von Verbrennungen darauf, dass die heißen Flächen nicht mit bloßer Haut in Berührung kommen.

2.3 Allgemeine Hinweise

Geräte- und Umweltschäden

- Decken Sie das Gerät nicht ab.

- Treten Sie nicht auf das Gerät.

2.4 CE-Kennzeichnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden Anforderungen erfüllt:

- Richtlinie über die elektromagnetische Verträglichkeit

- Niederspannungsrichtlinie

2.5 Prüfzeichen

Siehe Typenschild am Gerät.

3. Gerätebeschreibung

Das Gerät wird an der Wand befestigt und ist besonders für Arbeitsräume, Küche, Bad, Waschraum und dergleichen geeignet.

Das Außengehäuse des Gerätes besteht aus einbrennlackiertem Stahlblech. Seitlich begrenzt wird es durch zwei Kunststoff-Seitenteile. Am rechten Seitenteil sitzen die Bedienelemente.

Das geräuscharme Gebläse saugt die Raumluft an, die dann vom Blankdraht-Heizkörper erwärmt wird und durch den Warmluftkanal und das unten sitzende Warmluft-Austrittsgitter gleichmäßig ausströmt.

Das Gerät heizt die Raumtemperatur auf und hält die Temperatur konstant auf den eingestellten Wert.

Nach der Wandbefestigung und elektrischem Anschluss mittels Netzstecker ist das Gerät betriebsbereit.

4. Bedienung CK 20 S

0 1

26_07_31_0211

1 Temperatur-Wählknopf

4.1 Heizung einschalten

Sie können die Temperatur stufenlos einstellen. Das Gerät schaltet ab, sobald die eingestellte Raumtemperatur erreicht ist.

Drehen Sie den Temperatur-Wählknopf nach rechts bis zur gewünschten Stufe.

4.2 Bedienung mit externem Raumtemperaturregler

Bei Räumen über 20 m ^2 können Sie das Gerät mit einem handelsüblichen, externen Raumtemperaturregler betreiben.

Drehen Sie dazu den Temperatur-Wählknopf am Gerät auf Rechts-Endanschlag.

4.3 Heizung ausschalten / Frostschutz

Drehen Sie den Temperatur-Wählknopf bis zum Anschlag nach links.

In dieser Stellung ist der Frostschutz gegeben. Die Heizung schaltet automatisch ein, falls die Raumtemperatur unter die Frostschutz-temperatur absinkt.

4.4 Außerbetriebnahme

Ziehen Sie den Netzstecker.

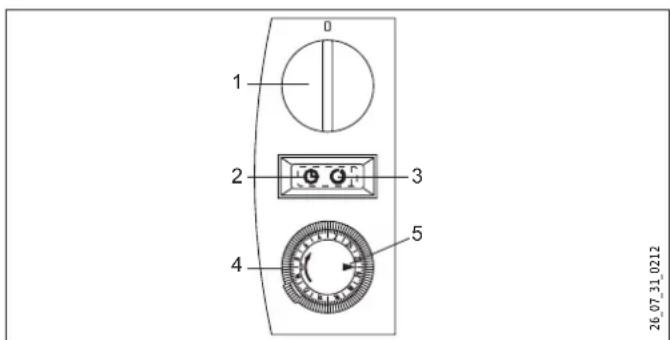

5. Bedienung CKZ 20 S

1 2 3 4 5

26_07_31_0212

1 Temperatur-Wählknopf
2 Wippschalter-Stellung (Betrieb mit Zeitschaltuhr)
3 Wippschalter-Stellung (Normaler Betrieb)
4 Zeitschaltuhr
5 Markierungspfeil

5.1 Heizung einschalten

▶ Wählen Sie am Wippschalter zwischen folgenden zwei Betriebsarten:

• Normaler Betrieb
• Betrieb mit Zeitschaltuhr

Normaler Betrieb

Sie können die Temperatur stufenlos einstellen. Das Gerät schaltet ab, sobald die eingestellte Raumtemperatur erreicht ist.

Drehen Sie den Temperatur-Wählknopf nach rechts bis zur gewünschten Stufe.

Betrieb mit Zeitschaltuhr

Die 24 Stunden Zeitschaltuhr ist mit 96 Zeitsegmenten ausgerüstet. Jede Stunde ist in 4 Zeitsegmente mit je 15 Minuten unterteilt. Bei Inbetriebnahme und nach jeder Stromunterbrechung müssen Sie die Zeitschaltuhr auf die aktuelle Uhrzeit einstellen, indem Sie die Zeitschaltuhr solange nach rechts drehen, bis die augenblickliche Uhrzeit auf dem Markierungspfeil steht.

So stellen Sie die gewünschte Heizzeit ein:

Drücken Sie die am Umfang sitzenden Zeitsegmente nach unten. Die sichtbar werdende rote Markierung zeigt Ihnen die vorgewählte Heizzeit an, in der das Gerät automatisch heizt. Wird während der Heizzeit die gewünschte Raumtemperatur erreicht, so schaltet das Gerät ab und bei weiterem Wärmebedarf auch wieder ein, bis die eingestellte Heizzeit abgelaufen ist. Dieser Vorgang wiederholt sich täglich. Die Heizzeit können Sie jederzeit dem Bedarf anpassen, indem Sie die Zeitsegmente herunterdrücken oder nach oben drücken.

5.2 Heizung ausschalten / Frostschutz

Drehen Sie den Temperatur-Wählknopf bis zum Anschlag nach links.

In dieser Stellung ist der Frostschutz nur dann gegeben, wenn der Wippschalter auf „Normalen Betrieb“ steht. Die Heizung schaltet automatisch ein, falls die Raumtemperatur unter die Frostschutztemperatur absinkt.

5.3 Außerbetriebnahme

Ziehen Sie den Netzstecker.

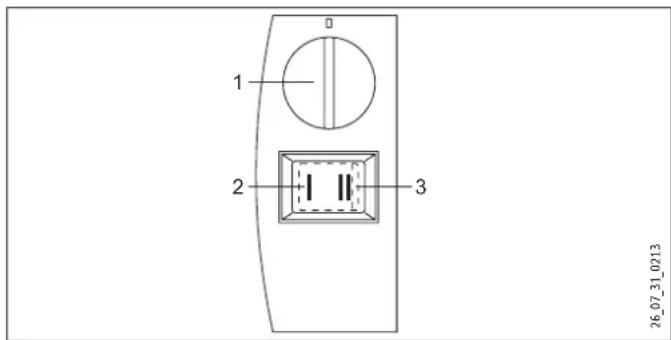

6. Bedienung CKR 20 S

1 2 3

1 Temperatur-Wählknopf
2 Wippschalter-Schaltstufe (Grundheizstufe)
3 Wippschalter-Schaltstufe (Schnellheizstufe)

6.1 Heizung einschalten

Drehen Sie den Temperatur-Wählknopf nach rechts bis zur gewünschten Stufe.

Sie können die Temperatur stufenlos einstellen. Das Gerät schaltet ab, sobald die eingestellte Raumtemperatur erreicht ist.

Sie können zwischen folgenden zwei Heizleistungen mit angepasster Drehzahl des Gebläsemotors, am Wippschalter wählen:

Grundheizstufe

Stellen Sie den Wippschalter auf „I“. Sofern das Gerät über den Temperatur-Wählknopf eingeschaltet ist, heizt es mit 1000 W Heizleistung in der langsamen Gebläsestufe.

Hinweis

Betreiben Sie das Gerät nicht in der Grundheizstufe I, wenn der Raum, in dem das Gerät installiert ist, stark ausgekühlt ist.

▶ Schalten Sie am Gerät bei stark ausgekühlten Räumen in die Schnellheizstufe II, um einen normalen Gerätebetrieb zu gewährleisten.

Schnellheizstufe

Stellen Sie den Wippschalter auf „II“. Sofern das Gerät über den Temperatur-Wählknopf eingeschaltet ist, heizt es mit 2000 W Heizleistung in der schnellen Gebläsestufe.

Wählen Sie die leistungsstarke Schnellheizstufe, um einen kalten Raum besonders schnell auf die eingestellte Temperatur zu erwärmen. Schalten Sie danach wieder auf Stufe „I“ zurück.

Ist die vorgewählte Raumtemperatur erreicht, schaltet das Gerät ab und hält die Raumtemperatur anschließend durch wiederholtes Ein- und Ausschalten konstant.

6.2 Bedienung mit externem Raumtemperaturregler

Bei Räumen über 20 m² können Sie das Gerät mit einem handelsüblichen, externen Raumtemperaturregler betreiben.

Drehen Sie dazu den Temperatur-Wählknopf am Gerät auf Rechts-Endanschlag.

6.3 Heizung ausschalten / Frostschutz

Drehen Sie den Temperatur-Wählknopf bis zum Anschlag nach links und wählen Sie am Wippschalter die Schnellheizstufe „II“.

In dieser Stellung ist der Frostschutz gegeben. Die Heizung schaltet automatisch ein, falls die Raumtemperatur unter die Frostschutztemperatur absinkt.

6.4 Außerbetriebnahme

Ziehen Sie den Netzstecker.

7. Bedienung CKT 20 S

1 2

1 Temperatur-Wählknopf

2 Zeitschalter

7.1 Heizung einschalten

Sie können die Temperatur stufenlos einstellen. Das Gerät schaltet ab, sobald die eingestellte Raumtemperatur erreicht ist.

Drehen Sie den Temperatur-Wählknopf nach rechts bis zur gewünschten Stufe.

7.2 Zeitschalter einstellen

Mit Zeitschalter heizt das Gerät ohne Temperaturregelung mit voller Leistung.

Drehen Sie den Zeitschalt-Knopf nach rechts, um eine beliebige Ablaufzeit von 0 - 60 Minuten einzustellen.

7.3 Heizung ausschalten / Frostschutz

Drehen Sie den Temperatur-Wählknopf bis zum Anschlag nach links und stellen Sie sicher, dass der Zeitschalter auf „0“ steht.

In dieser Stellung ist der Frostschutz gegeben. Die Heizung schaltet automatisch ein, falls die Raumtemperatur unter die Frostschutztemperatur absinkt.

7.4 Außerbetriebnahme

▶ Ziehen Sie den Netzstecker.

8. Reinigung, Pflege und Wartung

Das Gerät enthält keine vom Benutzer zu wartenden Teile.

Reinigen Sie das Gerät in kaltem Zustand mit gebräuchlichen Pflegemitteln. Vermeiden Sie scheuernde und ätzende Pflegemittel.

Sollten am Gerätegehäuse leichte bräunliche Verfärbungen auftreten, reiben Sie diese möglichst sofort mit einem feuchten Tuch ab.

Geräte- und Umweltschäden

Sprühen Sie kein Reinigungsspray in die Luftschlitze.

9. Lagerung

▶ Bewahren Sie das Gerät bei Nichtbenutzung an einem trockenen Ort auf.

10. Problemebehebung

Wenn das Gerät nicht heizt, überprüfen Sie die eingestellte Temperatur am Gerät und die Sicherung in der Hausinstallation.

Das Gerät besitzt einen Schutztemperaturregler, der bei Überhitzung das Gerät abschaltet. Nach Beseitigung der Ursache (zum Beispiel verdeckte Luftaus- oder -eintrittsöffnung) geht das Gerät nach einer Abkühlzeit von wenigen Minuten wieder in Betrieb.

Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000).

INSTALLATION

11. Sicherheit

Die Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

11.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

11.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

12. Gerätebeschreibung

Das Gerät ist ein Elektro-Direktheizgerät, das an der Wand befestigt wird. Das Gerät eignet sich besonders für die Beheizung von Räumen, zum Beispiel Arbeitsraum, Küche, Bad, Waschraum usw.

12.1 Lieferumfang

- Wandhalterung

- Befestigungswinkel

13. Vorbereitungen

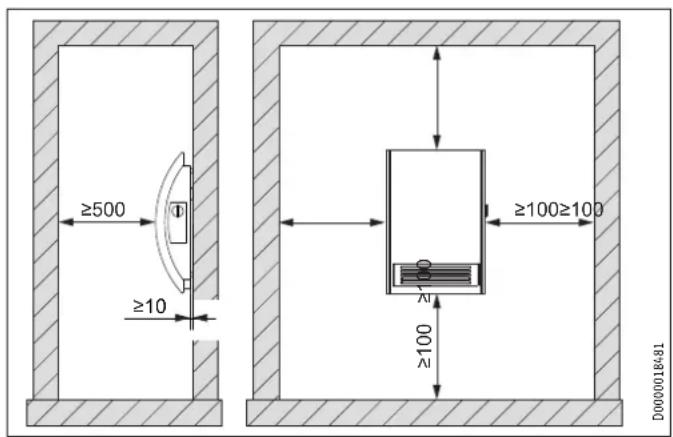

13.1 Mindestabstände

≥500 ≥10 ≥100≥100 ≥100 D000001B481

14. Montage

GEFAHR Stromschlag

• Bei der Installation des Gerätes in Räumen mit Badewanne und/oder Dusche berücksichtigen Sie den Schutzbereich in Abstimmung mit den Angaben auf dem Geräte-Typenschild.
• Bringen Sie das Gerät so an, dass Schalt- und Regelvorrichtungen nicht von einer in der Badewanne oder unter der Dusche befindlichen Person berührt werden können.

GEFAHR Brand

• Sie dürfen das Gerät nur an einer senkrechten, bis mindestens 90 °C temperaturbeständigen Wand anbringen.
• Halten Sie Mindestabstände zu angrenzenden Objektflächen ein.
• Sie dürfen das Gerät nicht unmittelbar unterhalb einer Wandsteckdose anbringen.

▶ Sehen Sie in der Maßzeichnung nach, in welchem Lochabstand die Wandhalterung montiert wird.
▶ Befestigen Sie die Wandhalterung mit geeignetem Befestigungsmaterial. Mit dem horizontalen und vertikalen Langloch in der Wandhalterung ist ein Ausgleich beim Verlaufen der Bohrung möglich.
Hängen Sie das Gerät so ein, dass die beiden oben in der Rückwand herausgestellten Gauben in die Schlitze der Wandhalterung eingreifen.
Sichern Sie das Gerät mit dem Befestigungswinkel und einer Schraube gegen unbeabsichtigtes Abhängen. Hängen Sie dazu den Befestigungswinkel von hinten unten in die Rückwand ein.

15. Elektrischer Anschluss

GEFAHR Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

Geräte- und Umweltschäden

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

Die Leitung darf nicht am Gerät anliegen.

Achten Sie darauf, dass der Abstand vom Gerät zur Steckdose oder Geräte-Anschlussdose mindestens 10 cm beträgt.

Bringen Sie das Gerät nicht unmittelbar unter einer Wandsteck-dose an.

Kürzen Sie bei gefordertem Festanschluss die Leitung so (Stecker abschneiden), dass sie direkt zur Geräteanschlussdose führt.

Bei Festanschluss muss das Gerät über eine Trennstrecke von mindestens 3 mm allpolig vom Netz getrennt werden können.

Das Gerät ist nicht geeignet für festverlegte Leitungen.

16. Übergabe des Gerätes

Erklären Sie dem Benutzer die Funktionen des Gerätes. Machen Sie ihn besonders auf die Sicherheitshinweise aufmerksam. Überreichen Sie dem Benutzer die Bedienungs- und Installationsanleitung.

17. Störungsbehebung

Die Netzanschlussleitung darf bei einem Austausch nur von einem Fachhandwerker mit Original Ersatzteilen von uns ersetzt werden.

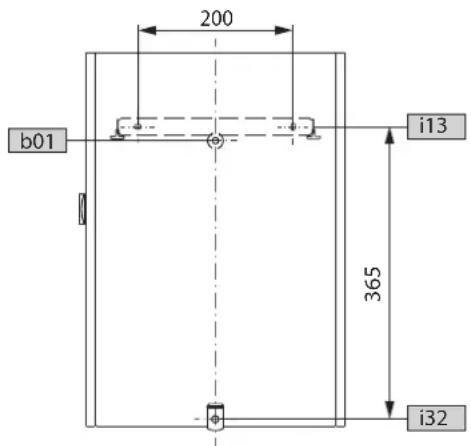

18. Technische Daten

335

123 10 460

200 b01 i13 365 i32

D0000018442
b01 Durchführung elektr. Leitungen
i13 Wandaufhängung
i32 Fixierung

18.1 Datentabelle

CK 20 S CKZ 20 S CKR 20 S CKT 20 S
Bestellnummer		071793	071795	072633	230344
Elektrische Daten
Anschlussleistung	W	2000	2000	2000	2000
Phasen		1/N/PE	1/N/PE	1/N/PE	1/N/PE
Nennspannung	V	230	230	230	230
Frequenz	Hz	50	50	50	50
Dimensionen
Höhe	mm	460	460	460	460
Breite	mm	335	335	335	335
Tiefe	mm	123	123	123	123
Gewichte
Gewicht	kg	4,4	4,4	4,4	4,4
Ausführungen
Ausführung			24h-Zeitschaltuhr		60-Minuten-Kurzzeittimer
Frostschutzstellung	°C	7	7	7	7
Schutzart (IP)		IP13B	IP13B	IP13B	IP13B
Schutzklasse		I	I	I	I
Farbe		alpineweiß	alpineweiß	alpineweiß	alpineweiß
Werte
Leistungsstufen				1,0 / 2,0 kW
Einstellbereich	°C	5-30	5-30	5-30	5-30
Betriebsgeräusch	dB(A)	53	53	42/51	53

18.2 Schaltplan CK 20 S

N1 A1 R1 R2 M 1~ M1 >80 °C ±5 K F1 >80 °C ±5 K F1 1 2 X1 X2 PE L N 26.07_31_0216

A1 Baugruppe Elektrischer Heizkörper
F1 Übertemperaturschutz
M1 Gebläse
N1 Temperaturregler
R1 Heizwiderstand
R2 Heizwiderstand
X1 Buchsenklemme
X2 Steckanschluss

18.3 Schaltplan CKZ 20 S

N1 T1 1~ 2 5 W1 A1 R1 R2 M1 1~ M1 >80°C ±5K F1 >80°C ±5K F1 1 2 X1 X2 PE L N 26.07.31.0217

A1 Baugruppe Elektrischer Heizkörper
F1 Übertemperaturschutz
M1 Gebläse
N1 Temperaturregler
R1 Heizwiderstand
R2 Heizwiderstand
T1 Schaltuhr
W1 Wippenschalter
X1 Buchsenklemme
X2 Steckanschluss

18.4 Schaltplan CKR 20 S

>80°C±5 K F1 F1 A1 M1 R1 R2 M 1~ W1 6(1a) 3(2a) 1(2b) 5(1) 2(2) N1 1 2 X1 X2 PE L N 26.07.31.0046

A1 Baugruppe Elektrischer Heizkörper
F1 Übertemperaturschutz
M1 Gebläse
N1 Temperaturregler
R1 Heizwiderstand
R2 Heizwiderstand
W1 Wippenschalter
X1 Buchsenklemme
X2 Steckanschluss

18.5 Schaltplan CKT 20 S

A1 Baugruppe Elektrischer Heizkörper
F1 Übertemperaturschutz
M1 Gebläse
N1 Temperaturregler
R1 Heizwiderstand
R2 Heizwiderstand
T1 Kurzzeitschaltuhr 60min
X1 Buchsenklemmleiste

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

0180 3 702020 (0,09 €/min bei Anrufen aus dem deutschen Festnetz. Maximal 0,42 €/min bei Anrufen aus Mobilfunknetzen.)

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

- Kundendienst

Fürstenberger Straße 77, 37603 Holzminden

E-Mail: [e-mail]

Fax: [phone] (0,09 €/min aus dem deutschen Festnetz.

Maximal 0,42 €/min bei Anrufen aus Mobilfunknetzen.)

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seiner seits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungs einflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsan sprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungs pflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantie leistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transportverpackung

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und überlassen Sie die Verpackung dem Fachhandwerk bzw. Fachhandel. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk/Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Entsorgung von Altgeräten in Deutschland

Geräte mit dieser Kennzeichnung gehören nicht in die Restmülltonne. Sammeln und entsorgen Sie diese getrennt.

Die Entsorgung dieses Gerätes fällt nicht unter das Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz – ElektroG). Dieses Gerät können Sie nicht kostenlos an den kommunalen Sammelstellen abgeben.

Entsorgen Sie Altgeräte fach- und sachgerecht. Im Rahmen des Kreislaufwirtschaft- und Abfallgesetzes und der damit verbundenen Produktverantwortung ermöglichen wir mit einem kostengünstigen Rücknahmesystem die Entsorgung von Altgeräten.

Fragen Sie uns oder Ihren Fachhandwerker/Fachhändler.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien. Die Voraussetzung für eine Material-Wiederverwertung sind die Recycling-Symbole und die von uns vorgenommene Kennzeichnung nach DIN EN ISO 11469 und DIN EN ISO 1043, damit die verschiedenen Kunststoffe getrennt gesammelt werden können.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

OPERATION

1. General information 14

1.1 Safety information 14

5. CKZ 20 S bedienen

0 1 2 3 4 5 26.07.31.0212

6. CKR 20 S bedienen

1 2 3 26_07_31_0213

18. Technische gegevens

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße | 37603 Holzminden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.de

Verkauf Tel. [phone]* | Fax [phone]* | [e-mail]

Kundendienst Tel. [phone]* | Fax [phone]* | [e-mail] Tel. [phone]

Ersatzteilverkauf Tel. [phone]* | Fax [phone]* | [e-mail] Tel. [phone]

Vertriebszentren Tel. [phone]* | Fax [phone]*

* 0,09 €/min bei Anrufen aus dem deutschen Festnetz. Maximal 0,42 €/min bei Anrufen aus Mobilfunknetzen.

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73 | 4600 Wels

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.at

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1 | 1702 Groot-Bijgaarden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.be

Czech Republic

STIEBEL ELTRON spol. s r.o.

Netzibodenstr. 23 c | 4133 Pratteln

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.ch

Thailand

STIEBEL ELTRON Asia Ltd.

469 Moo 2 Tambol Klong-Jik

Amphur Bangpa-In | 13160 Ayutthaya

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebeleltronasia.com
