BEDIENUNGSANLEITUNG RTIE3 STIEBEL ELTRON

Bausatz Entladeregler für Wärmespeicher Gebrauchs- und Montageanweisung

English

1. Gebrauchsanweisung 3

1.1 Arbeitsweise

1. Montageanweisung 3

2.1 Verpackungseinheit

2.2 Montage

2.3 Funktionsprüfung

2.4 Übergabe

1. Umwelt und Recycling 6

2. Kundendienst und Garantie 6

Table of Contents

English page

Typ	RTI - EP2	RTI-E3
Nennspannung	1/N ~ 230V	1/N ~ 230V
Schaltleistung	100VA	10 A

Technical data

Type	RTI - EP2	RTI-E3
Rated voltage	1/N ~ 230V	1/N ~ 230V
Switching capacity	100 VA	10 A

1. Gebrauchsanweisung für den Benutzer und den Fachmann

RTI-E3

Bei dem RTI-E3 handelt es sich um einen elektronischen 2-Punktregler; d. h. die Lüfter des Wärmespeichers werden vom RTI-E3 eingeschaltet, mit konstanter Drehzahl betrieben und wieder abgeschaltet.

RTI-EP2

Bei dem RTI-EP2 handelt es sich um einen elektronischen Proportionalregler; d. h. die Drehzahl der Wärmespeicher-Gebläsemotoren wird vom RTI-EP2 stufenlos dem Wärmebedarf angepasst.

Hierbei erfolgt die Drehzahlregelung der Gebläsemotoren in Abhängigkeit der Differenz zwischen der Raumtemperatur (Isttemperatur) und der am Wahlknopf R2 eingestellten Temperatur (Solltemperatur). Je geringer diese Differenz, desto geringer die Drehzahl der Gebläsemotoren.

Wird der Wärmespeicher jedoch mit einer Zusatzheizung betrieben, so schaltet der RTI-EP2 beim Einschalten der Zusatzheizung automatisch auf eine 2-Punkt-Regelung um, d. h., erfolgt eine Wärmeabgabe, laufen die Gebläsemotoren nur mit voller Leistung. Ist die Zusatzheizung über den Schalter im Bedienfeld ausgeschaltet, arbeitet der RTI-EP2 wieder als Proportionalregler.

1.1 Arbeitsweise

Der Entladeregler wird über den Schalter S2 im Bedienfeld des Wärmespeichers ein- und ausgeschaltet (EIN = "").

Über den Wählknopf R2 im Bedienfeld lässt sich die gewünschte Raumtemperatur stufenlos zwischen ca. 5 bis 35 °C einstellen. Steht der Wählknopf in Mittelstellung, wird die Raumtemperatur konstant auf ca. 20 °C geregelt.

Bei Absinken der Raumtemperatur unterhalb des eingestellten Wertes schaltet der Entladeregler automatisch die Wärmespeicher-Gebläsemotoren ein, so dass die gespeicherte Wärme in den Raum geblasen wird.

Nach einer Änderung der Wählknopfeinstellung kann es aus technischen Gründen mehrere Minuten dauern, bis das Gebläse reagiert.

An sehr kalten Tagen empfiehlt es sich, den Entaderegler bei Abwesenheit über mehrere Tage eingeschaltet zu lassen, um so die Raumtemperatur auf z. B. ca. 10 °C zu halten, damit das Gebäude, bzw. der Raum nicht auskühlt (Frostschutz).

Nachtabsenkung

Über einen externen Schalter bzw. Schaltuhr kann eine Temperaturabsenkung von ca. 4 K realisiert werden.

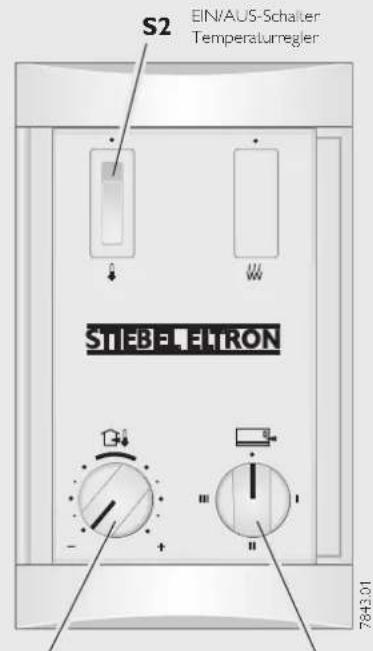

Das Wichtigste in Kürze

S2 EIN/AUS-Schalter Temperaturregler STI-B-ELETRON 7843.01

R2 Vwahknop! Raumtemperatur
Wählknopf Aufladung

2. Montageanweisung für den Fachmann

Der Einbau des Entladereglers muss von einem zugelassenen Fachmann unter Beachtung dieser Gebrauchs- und Montageanweisung sowie der Gebrauchs- und Montageanweisung des Wärmespeichers vorgenommen werden.

Alle elektrischen Anschluss- und Installationsarbeiten sind nach den VDE-Bestimmungen 0100, den Vorschriften des zuständigen EVU's sowie den entsprechenden nationalen und regionalen Vorschriften auszuführen.

2.1 Verpackungseinheit

1 Entladeregler mit

• Verbindungsleitung Auf- und Entladeregler
• 6poliger Steckverbinder mit Kabelbaum

1 EIN/AUS-Schalter
1 Einsteller (Potentiometer) mit Verbindungsleitung
1 Temperatur-Wählknopf
1 Gebrauchs- und Montageanweisung
1 Raumtemperaturfühler mit 2 Schrauben
2 separate Schaltlitzen für Schalter

2.2 Montage

Vor Beginn der Montagearbeiten den Wärmespeicher spannungsfrei machen.

Beim Anschluß des Wärmespeichers an eine automatische Aufl adesteuerung kann auch bei herausgenommenen Sicherungen an den Klemmen A1/Z1

- A2/Z2 Spannung anliegen.

Bei der Aufstellung mehrerer Wämespeicher nebeneinander ist zu beachten, dass der Entladeregler im rechten äußeren Gerät installiert wird. Damit ist gewährleistet, dass die Raumtemperatur einwandfrei erfasst werden kann.

2.2.1 Einbaureihenfolge

⇒ Luftaus- und -eintrittgitter, Vorderwand und rechte Seitenwand wie in der Montageanweisung des Wärmespeichers beschrieben abnehmen.

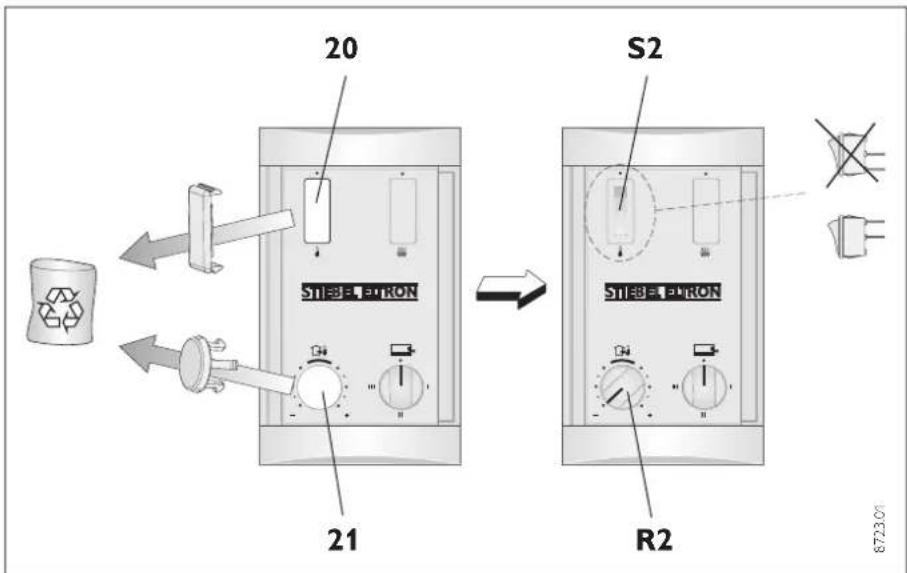

⇒ Blindkappe für Schalter (20) und Temperatur-Wählknopf (21) mit Hilfsmittel von der Schaltraumseite her aus dem Be dienfeld herausdrücken.
⇒ EIN/AUS-Schalter (S2) mit "Flachstecker nach oben" von vorn in das Bedienfeld eindrücken.
⇒ Temperatur-Wählknopf (R2) in das Bedienfeld eindrücken und auf Linksanschlag drehen.
⇒ Drehachse des Potentiometers auf Linksanschlag drehen.


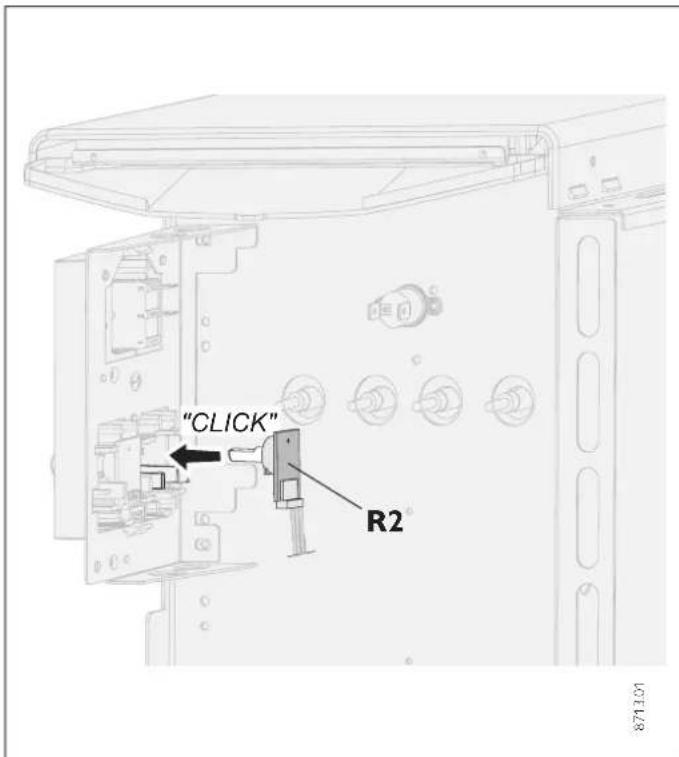

Potentiometer von der Schaltraumseite aus in das Be dienfeld einrasten (richtigen Sitz der Potiachse beachten).

3polige Anschlussleitung des Potentiometers hinter dem Winkelblech entlang zum Steckplatz des Entladereglers legen (Anschlussleitung dabei durch den Kabelhalter am Bedienfeld und am Winkel blech fixieren).

⇒ Das im Schaltraum sitzende Winkelblech zur Aufnahme der Netzanschlussklemmen nach Lösen (nicht herausdrehen) der in der Rückwand sitzenden Schraube nach vorn schwenken.

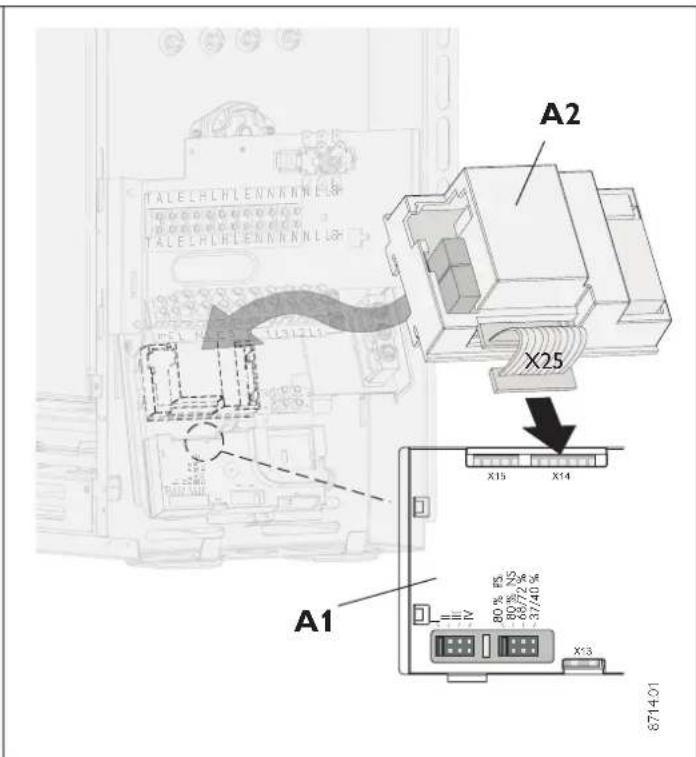

⇒ Verbindungsleitung (X25) am Entladeregler (A2) auf den Aufladeregler (A1) stecken.
⇒ 6poligen Steckverbinder des Entladereglers hinter dem Winkelblech ent lang nach oben führen, von oben in die Steckplätze "TA"

bis "N" der Anschlussklemme X2 stecken und verschrauben (Kabelbaum in die vorhandenen Kabelhalter eindrücken).

→ Entladeregler in die oberhalb des Aufladereglers angebrachten Langlöcher stecken und einrasten.
⇒ Raumtemperaturfühler (B2) mit 2 Schrauben (2,9 × 6,5) an die vordere Abkantung der Bodenplatte anschrauben. Anschlußkabel auf Steckplatz X20 des Entladereglers stecken.
⇒ Anschlussleitung des Potentiometers auf Steckplatz X21 des Entladereglers stecken.
⇒ Beiliegende separate Litzen hinter dem Winkelblech entlangführen und gemäß der nachfolgenden Tabelle (an den Klemmen X1 und X2 von unten) anschliessen:

Bezeichnung	Verlegung
	von
Litze (schwarz)	L (X1)	S2 (Steck-platz oben)
Litze (braun)	LE'(X2)	S2 (Steck-platz unten)

Litzen dürfen die Bedienfeld-Leiterplatte sowie einfach isolierte Litzen für Sicherheitskleinspannung nicht berühren!

Die zum Schalter S2 führenden Litzen in den vorhandenen Kabelbaum einbinden (Driller können geöffnet und wieder verschlossen werden).

⇒ Winkelblech wieder nach hinten schwenken und festschrauben.

"CLICK" R2 871.1.01

⇒ Seitenwand, Vorderwand sowie Luftaus- und -eintrittgitter wieder am Gerät befestigen (Einbaureihenfolge beachten!).

Unter die Befestigungsschrauben der Seitenwand und Vorderwand müssen die Zahnscheiben gesteckt werden (Schutzleiterverbindung!)

Die Verbindungsleitung vom Bedienfeld zum Entladeregler ist in gleicher Weise zu verlegen und zu befestigen wie die vorhandenen Leitungen zum Bedienfeld. Sie dürfen die Zwischenwand und die Heizkörperanschlüsse nicht berühren.

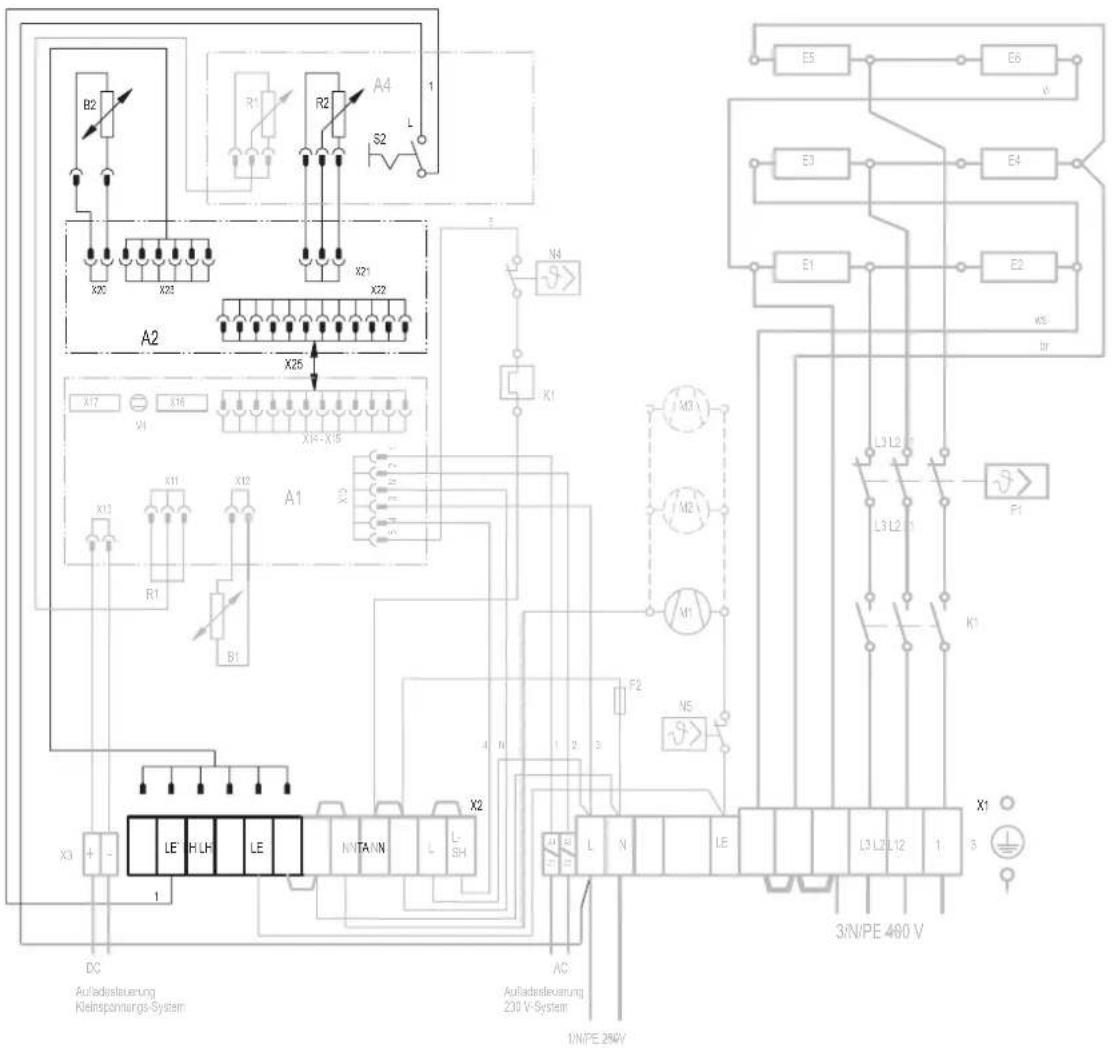

2.2.2 Schaltbildkennzeichung

X1 Netzanschlußklemme

X2 Anschlußklemme

Entladeregler

A2 Elektronischer Entladeregler

B2 Raumtemperaturfühler - Entladung

R2 Einsteller - Entladung

S2 EIN/AUS-Schalter Entladeregler

X25 Verbindungsleiste intern A1-A2

2.2.3 Nachabsenkung – Anschluss externe Schaltuhr

Nach installationsseitigem Anschluss einer Schaltuhr bzw. eines Schalters an die An-

schlussklemmen L und TA der Buchsenklemm-leiste X2 kann eine Temperaturabsenkung von ca. 4 K realisiert werden. Die hierfür benötigten Schaltlitzen sind installationsseitig beizustellen (sind nicht im Bausatz enthalten).

2.3 Funktionsprüfung

EIN/AUS-Schalter in Stellung "!" bringen. Jetzt Temperatur-Wählknopf drehen, bis Gebläse vom Wärmespeicherteil einschaltet. Schaltet das Gebläse nicht ein, so sind die Betriebs- und Störanzeigen am Auf- und Entladeregler zu beachten.

2.3.1 Betriebs- und Störanzeige am Aufladeregler

LED leuchtet "grün" ⇒ keine Störung der Aufladeregler arbeitet einwandfrei.

LED leuchtet "rot" → Störung

a) Wählknopf für Aufladung (R1) und/oder Kernfühler (B1) defekt oder nicht angeschlossen.

b) Steckbrücke für Ladegradreduzierung am Aufladeregler fehlt.

Es erfolgt keine Aufladung.

LED leuchtet "orange" ⇒ Störung am Entladeregler

a) Entladeregler defekt

b) Potentiometer zur Einstellung der Entladung defekt und/oder nicht angeschlossen.

Die Raumtemperatur wird auf ca. 22 °C geregelt.

c) Raumtemperaturfühler defekt und/oder nicht angeschlossen.

Es erfolgt keine Entladung.

2.4 Übergabe

Diese Gebrauchs- und Montageanweisung gehört zum Gerät und ist vom Besitzer sorgfältig aufzubewahren. Im Falle eines Besitzerwechsels ist diese dem Nachfolger auszuhändigen. Bei etwaigen Instandsetzungsmaßnahmen ist dem Fachmann die Gebrauchs- und Montageanweisung zur Einsichtnahme zu überlassen.

A1 B2 R1 R2 A4 L X2 X2 X2 X25 X26 A7 X1 X16 X14-X15 X13 X1 X2 A1 R1 B1 X2 X3 + - LE HLH LE NNTAN L-SH AC Anfliadenplanung Kleinspanungs-System E5 E6 E3 E4 E1 E2 W5 Br M3 M2 M1 F2 N5 L N LE L3 L2 L12 1 3N/PE 480 V X1 DC AC Anfliadenplanung 230 V-System IN/PE 280V

Transportverpackung

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, unsere Umwelt zu schützen, und überlassen Sie die Verpackung dem Fachhandwerk bzw. Fachhandel. Stiebel Eltron beteiligt sich gemeinsam mit dem Großhandel und dem Fachhandwerk/Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Altgeräte

Die Entsorgung des Altgerätes hat fach- und sachgerecht nach den örtlich geltenden Vorschriften zu erfolgen.

Im Rahmen des Kreislaufwirtschaft- und Abfallgesetzes und der damit verbundenen Produktverantwortung zum Schutz unserer Umwelt ermöglicht Stiebel Eltron mit einem Rücknahmesystem über das Fachhandwerk und dem Fachhandel die Rücknahme von Altgeräten. Über dieses Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um unsere Deponien und unsere Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Das in Wärmepumpen, Klimageräten und einigen Lüftungsgeräten verwandte Kältemittel und Kältemaschinenöl muss fachgerecht entsorgt werden, da so sichergestellt wird, dass die Stoffe die Umwelt nicht beeinträchtigen.

Umweltbelastende Materialien haben bei uns keine Chance, weder bei der Verpackung noch bei der Entwicklung und Fertigung unserer Produkte.

Die Umweltverträglichkeit der eingesetzten Materialien und Bauelemente ist ein grundlegendes und übergeordnetes Qualitätskriterium.

Bereits bei der Konstruktion neuer Geräte achten wir darauf. Die Voraussetzung für eine Material-Wiederverwertung sind die Recycling-Symbole und die von uns vorgenommene Kennzeichnung nach DIN EN ISO 11469 und DIN EN ISO 1043, damit die verschiedenen Kunststoffe getrennt gesammelt werden können.

4. Kundendienst und Garantie

Stand:

Sollte einmal eine Störung an einem der Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns einfach unter nachfolgender Service-Nummer an:

01803 70 20 20 (0,09 /min; Stand 3/04)

oder schreiben uns an:

Stiebel Eltron GmbH & Co. KG - Kundendienst -

Fürstenberger Straße 77, 37603 Holzminden

E-Mail: [e-mail]

Telefax-Nr. 01803 70 20 25 (0,09 /min; Stand 3/04)

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Selbstverständlich hilft unser Kundendienst auch nach Feierabend! Den Stiebel Eltron-Kundendienst können Sie an sieben Tagen in der Woche täglich bis 22.00 Uhr telefonisch erreichen – auch an Sonn- und Samstagen sowie an Feiertagen.

Im Notfall steht also immer ein Kundendienst-techniker für Sie bereit. Dass ein solcher Sondere- service auch zusätzlich entlohnt werden muss, wenn kein Garantiefall vorliegt, werden Sie sicherlich verstehen.

Stiebel Eltron – Garantie für die ab 01.01.2002 gekauften Stiebel Eltron-Geräte

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von Stiebel Eltron gegenüber dem Endkunden, die neben die gesetzlichen Gewährleistungsansprüche des Kunden treten. Daher werden auch gesetzliche Gewährleistungsansprüche des Kunden gegenüber seinen sonstigen Vertragspartnern, insbesondere dem Verkäufer des mit der Garantie versehenen Stiebel Eltron-Gerätes, von dieser Garantie nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Stiebel Eltron erbringt die Garantieleistungen, wenn an Stiebel Eltron Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiezeit auftritt. Diese Garantie umfasst jedoch keine Leistungen von Stiebel Eltron für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation, sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn an dem Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von Stiebel Eltron autorisierte Personen vorgenommen wurden.

Die Garantieleistung von Stiebel Eltron umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheidet allein Stiebel Eltron, auf welche Art der Schaden behoben werden soll. Es steht Stiebel Eltron frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden Eigentum von Stiebel Eltron.

Für die Dauer und Reichweite der Garantie übernimmt Stiebel Eltron sämtliche Material- und Montagekosten, nicht jedoch zusätzliche Kosten für die Leistungen eines Notdienstes.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von Stiebel Eltron.

Soweit Stiebel Eltron Garantieleistungen erbringt, übernimmt Stiebel Eltron keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch ein Stiebel Eltron-Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden gegen Stiebel Eltron oder Dritte bleiben jedoch unberührt.

Garantiedauer

Die Garantiezeit beträgt 24 Monate für jedes Stiebel Eltron-Gerät, das im privaten Haushalt eingesetzt wird, und 12 Monate für jedes Stiebel Eltron-Gerät, welches in Gewerbebetrieben, Handwerksbetrieben, Industriebetrieben oder gleichzusetzenden Tätigkeiten eingesetzt wird. Die Garantiezeit beginnt für jedes Gerät mit der Übergabe des Gerätes an den Erstendabnehmer. Zwei Jahre nach Übergabe des jeweiligen Gerätes an den Erstendabnehmer erlischt die Garantie, soweit die Garantiezeit nicht nach vorstehendem Absatz 12 Monate beträgt.

Soweit Stiebel Eltron Garantieleistungen erbringt, führt dies weder zu einer Verlängerung der Garantiefrist noch wird eine neue Garantiefrist durch diese Leistungen für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen nachdem der Mangel erkannt wurde, unter Angabe des vom Kunden festgestellten Fehlers des Gerätes und des Zeitpunktes seiner Feststellung bei Stiebel Eltron anzumelden. Als Garantienachweis ist die vom Verkäufer des Gerätes ausgefüllte Garantieurkunde, die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlt die vorgenannte Angabe oder Unterlage, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Stiebel Eltron ist nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung durch Stiebel Eltron erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden gegen Stiebel Eltron oder Dritte bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Stiebel Eltron-Ländergesellschaft bzw. des Importeurs.
