RX7032 - AV-Receiver JVC - Kostenlose Bedienungsanleitung

Produkttyp	Audio-Video-Receiver
Marke	JVC
Modell	RX7032
Ausgangsleistung (Stereo)	110 W pro Kanal an 8 Ω, 1 kHz, 0,08 % THD
Ausgangsleistung (Surround)	110 W pro Kanal (Front, Center, Surround, Surround Back) an 8 Ω, 1 kHz, 0,8 % THD
Anzahl Kanäle	7.1 (konfigurierbar bis zu 7.1)
Analoge Audioeingänge	PHONO (MM), CD, TAPE/CDR, TV/DBS, DVD, VCR, FM/AM
Digitale Audioeingänge	1 koaxial (DIGITAL 1), 3 optisch (DIGITAL 2, 3, 4)
Digitaler Audioausgang	1 optisch (DIGITAL OUT)
Videoeingänge	3 Composite, 3 S-Video
Videoausgänge	2 Composite, 2 S-Video (MONITOR OUT, VCR OUT)
Vorverstärkerausgang	Subwoofer (SUBWOOFER OUT)
FM-Tuner	87,5 MHz – 108,0 MHz
AM-Tuner (MW)	522 kHz – 1,629 kHz
Unterstützte Audioformate	Dolby Digital EX, Dolby Pro Logic II, DTS-ES, DTS Neo:6, DTS 96/24, lineares PCM
DSP-Modi	DAP (Digitaler Akustikprozessor), mehrere Surround- und DSP-Modi
3D-Kopfhörermodus	3D HEADPHONE (virtueller Surround-Sound)
Fernbedienungssystem	COMPU LINK (für JVC-Geräte)
Stromversorgung	230 V~, 50 Hz
Stromverbrauch	250 W (Betrieb)
Abmessungen (ca.)	435 mm (B) x 150 mm (H) x 400 mm (T)
Gewicht (ca.)	11 kg
Mitgeliefertes Zubehör	Fernbedienung, Batterien, AM-Rahmenantenne, FM-Antenne
Pflege und Reinigung	Gerät vor der Reinigung vom Netz trennen; mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Betriebstemperatur	+5 °C bis +35 °C

Häufig gestellte Fragen - RX7032 JVC

Wie schließe ich Lautsprecher an den RX7032 an?

Schließen Sie jeden Lautsprecher an die entsprechenden Anschlüsse an: Front (FRONT), Center (CENTER), Surround (SURROUND), Surround Back (SURROUND BACK). Beachten Sie die Impedanz: 8 bis 16 Ω für ein einzelnes Frontpaar, 16 bis 32 Ω für zwei Paare. Verwenden Sie abisolierte Lautsprecherkabel.

Warum kommt kein Ton?

Überprüfen Sie, ob die Lautsprecher richtig angeschlossen sind, die Quelle korrekt ausgewählt ist, die Lautstärke nicht auf Minimum steht und die Funktion MUTING nicht aktiviert ist. Stellen Sie außerdem sicher, dass der Eingangsmodus (analog oder digital) zur Quelle passt.

Wie stelle ich den Surround-Sound ein?

Verwenden Sie die Tasten SURROUND oder DSP auf der Fernbedienung, um einen Modus auszuwählen (Dolby Pro Logic II, DTS Neo:6 usw.). Sie können die Lautsprecherpegel mit der Taste SOUND und dann den Zifferntasten einstellen.

Die Fernbedienung funktioniert nicht mehr, was tun?

Überprüfen Sie, ob sich kein Hindernis zwischen Fernbedienung und Sensor befindet, die Batterien richtig eingelegt sind (Polarität) und nicht leer sind. Ersetzen Sie die Batterien durch zwei neue LR6/AA.

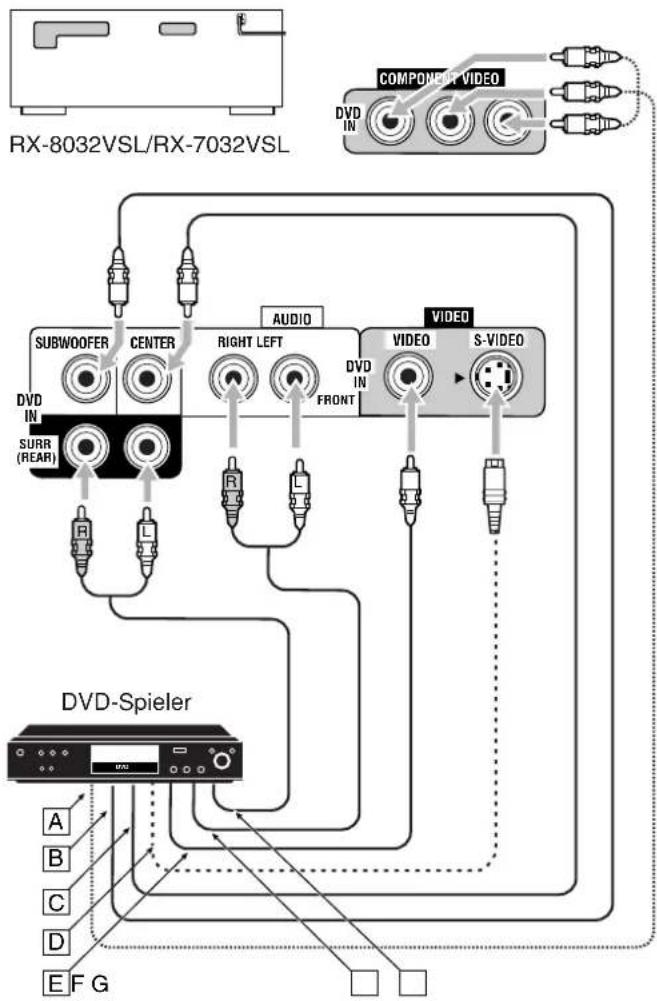

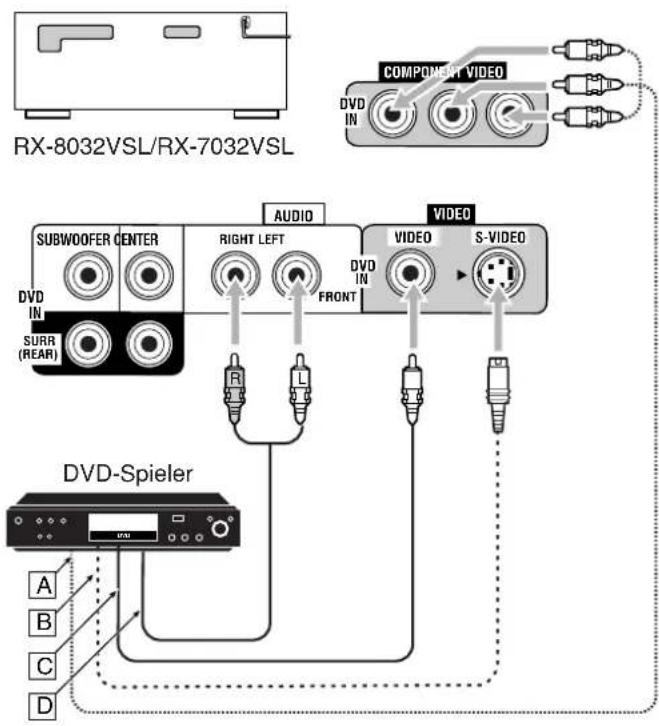

Wie schließe ich einen DVD-Player an?

Schließen Sie den Audioausgang des DVD-Players an den Eingang DVD IN (analog oder digital) an. Für das Video verwenden Sie einen Composite- oder S-Video-Anschluss. Wenn Ihr Player einen digitalen Ausgang hat, verbinden Sie ihn je nach Fall mit DIGITAL 1 (koaxial) oder DIGITAL 2 (optisch).

Wie speichere ich Radiosender?

Stellen Sie den gewünschten Sender ein, drücken Sie dann MEMORY auf der Vorderseite. Während die Kanalnummer blinkt, wählen Sie mit den Tasten PRESET eine Nummer und drücken Sie erneut MEMORY. Bis zu 30 FM- und 15 AM-Sender können gespeichert werden.

Kann ich einen Kopfhörer am RX7032 verwenden?

Ja, schließen Sie einen Stereokopfhörer an die Buchse PHONES auf der Vorderseite an. Schalten Sie die Lautsprecher aus (SPEAKERS OFF) für privates Hören. Sie können die virtuellen Surround-Modi (3D HEADPHONE) nutzen, indem Sie einen Surround- oder DSP-Modus aktivieren.

Was bedeutet die Anzeige 'OVERLOAD'?

Dies weist auf eine Überlastung der Lautsprecher hin, verursacht durch zu hohe Lautstärke oder einen Kurzschluss. Schalten Sie das Gerät in den Standby-Modus, reduzieren Sie die Lautstärke, überprüfen Sie die Lautsprecheranschlüsse und starten Sie neu. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie verwende ich den Sleep-Timer?

Drücken Sie mehrmals die Taste SLEEP auf der Fernbedienung, um die Dauer zu wählen (10 bis 90 Minuten). Die SLEEP-Anzeige leuchtet auf. Das Gerät schaltet sich nach Ablauf der Zeit automatisch aus.

Kann ich andere JVC-Geräte mit der Fernbedienung steuern?

Ja, dank des COMPU LINK-Systems können Sie kompatible JVC-Geräte (CD-Player, Videorecorder usw.) steuern, indem Sie die entsprechende Quellentaste (CD, VCR usw.) oder CONTROL drücken. Stellen Sie sicher, dass die Geräte über die COMPU LINK-Anschlüsse verbunden sind.

BEDIENUNGSANLEITUNG RX7032 JVC

Warnung, Achtung und sonstige Hinweise/ Mises en garde, précautions et indications diverses/Waarschuwingen, voorzorgen en andere mededelingen

Achtung — ⬆STANDBY/ON-Schalter!

Den Netzstecker aus der Steckdose ziehen, um die Stromversorgung vollkommen zu unterbrechen. Der Schalter ☐/ STANDBY/ON unterbrichtet in keiner Stellung die Stromversorgung vollkommen. Die Stromversorgung kann mit der Fernbedienung ein- und ausgeschaltet werden.

Attention — Commutateur ⓄTANDBY/ON!

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:
1. Keine Schrauben lösen oder Abdeckungen enternen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie die Anlage nicht in einem Badezimmer oder an Orten ein, an denen Wasser verwendet wird. Stellen Sie auch keine Behälter, die mit Wasser oder anderen Flüssigkeiten gefüllt sind (beispielsweise Kosmetik- oder Medikamentenbehälter, Blumenvasen, Topfpflanzen, Tassen etc) auf diese Anlage.

VOORZICHTIG

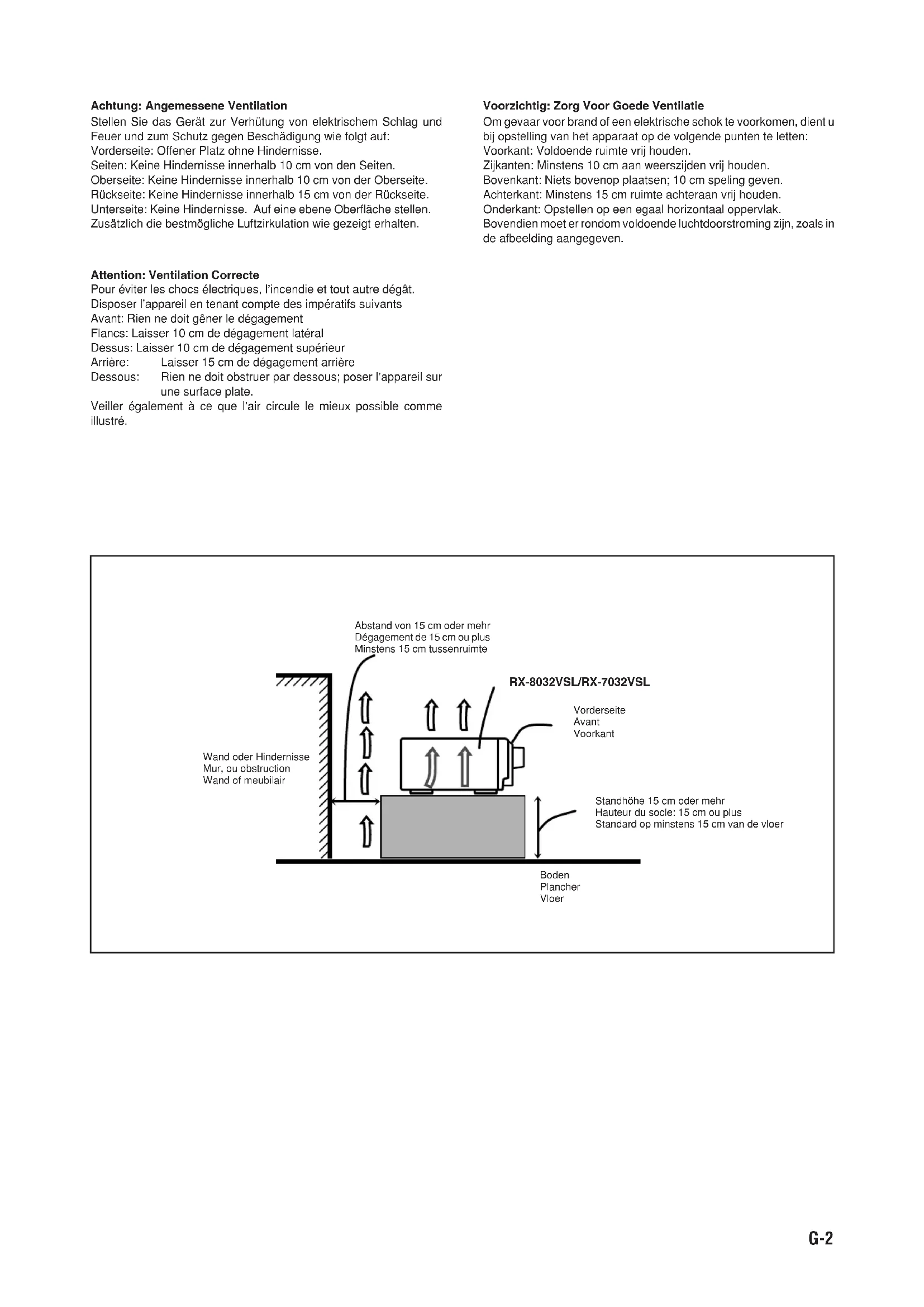

Achtung: Angemessene Ventilation

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und Feuer und zum Schutz gegen Beschädigung wie folgt auf:

Vorderseite: Offener Platz ohne Hindernisse.

Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten.

Oberseite: Keine Hindernisse innerhalb 10 cm von der Oberseite.

Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite.

Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen.

Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Attention: Ventilation Correcte

Einleitung 2

Eigenschaften 2

Vorsichtsmaßnahmen 2

Regler und Tasten 3

Fernbedienung 3

Frontplatte 4

Geräterückseite 6

Erste Schritte 8

Vor der Installation 8

Überprüfen der mitgelieferten Zubehörteile 8

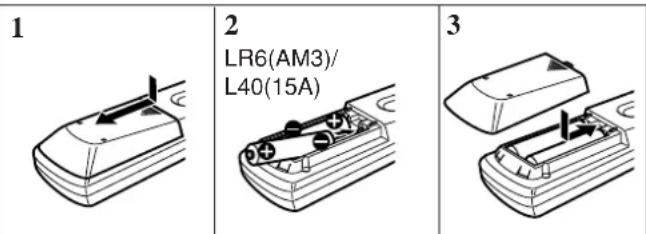

Einlegen von Batterien in die Fernbedienung ....8

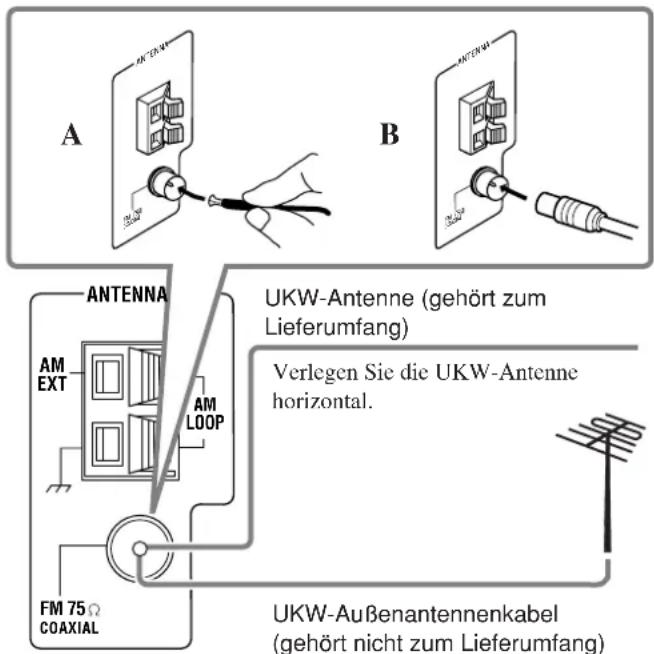

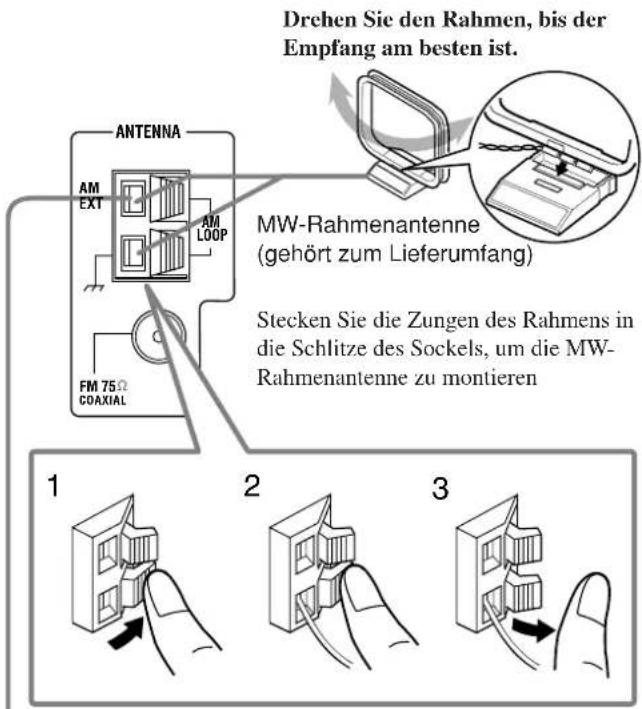

Anschließen der UKW- und MW-/LW-Antenne 8

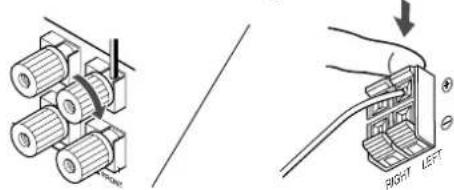

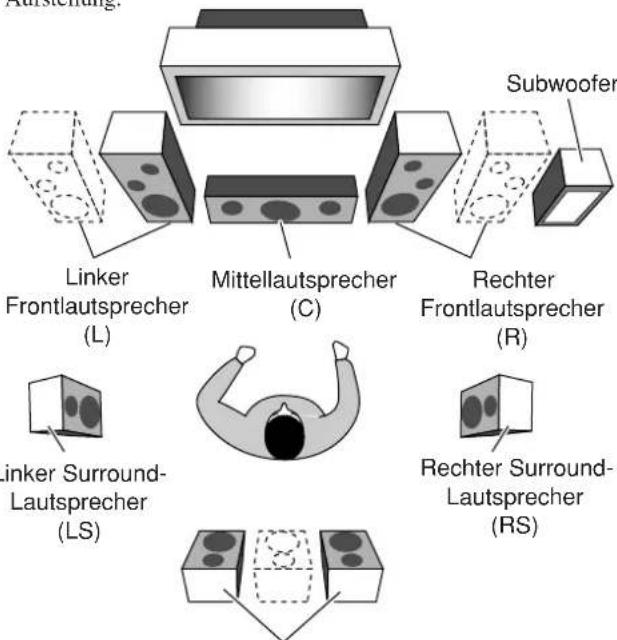

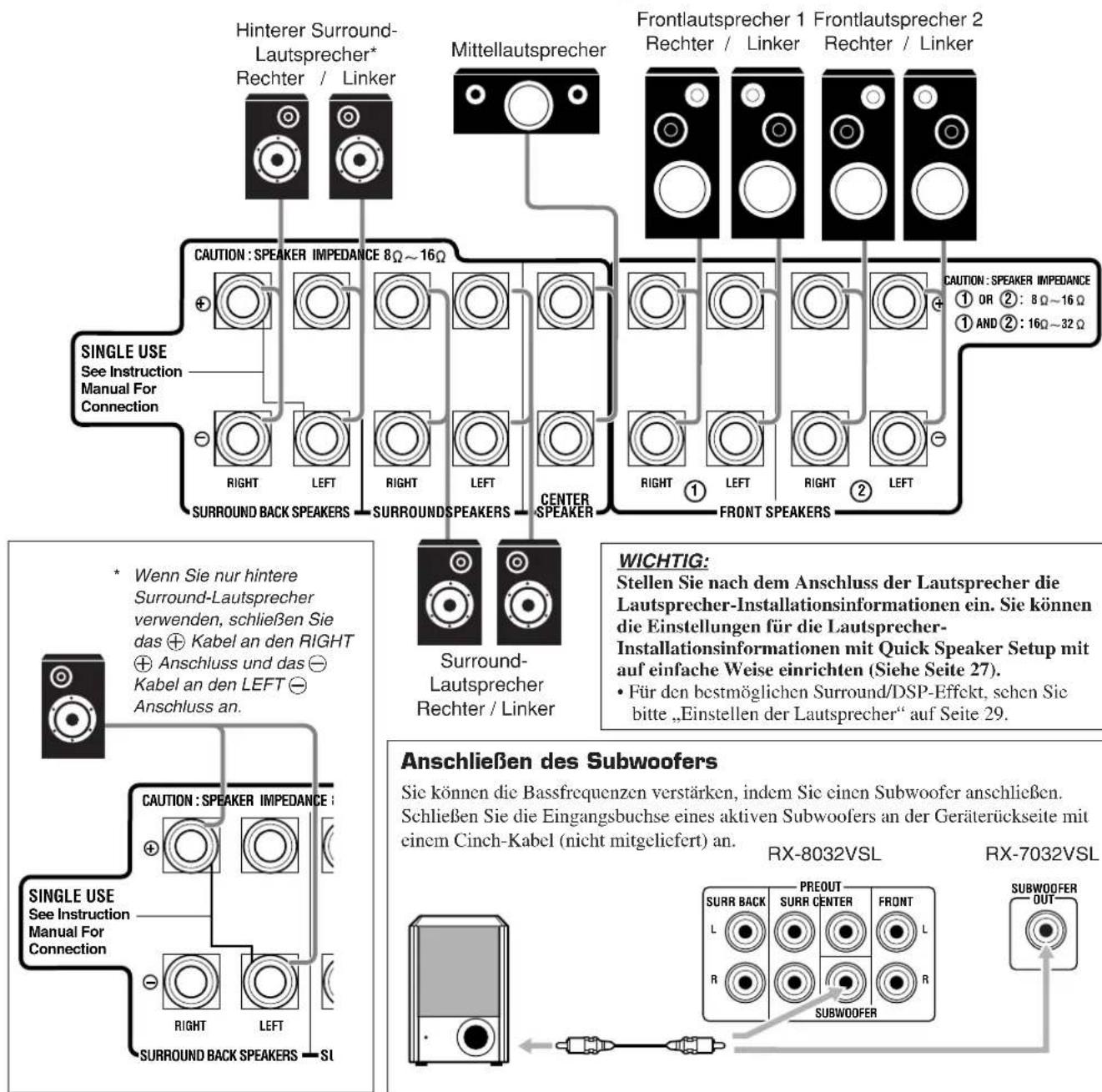

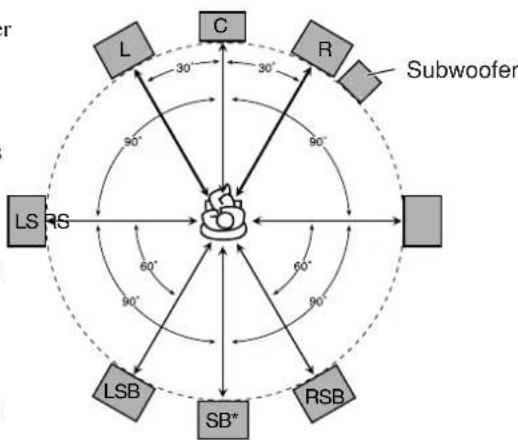

Anschließen der Lautsprecher 9

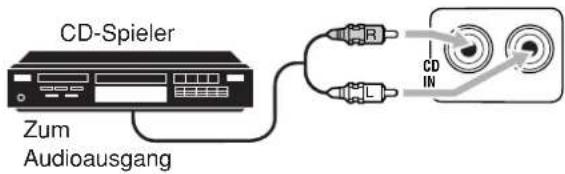

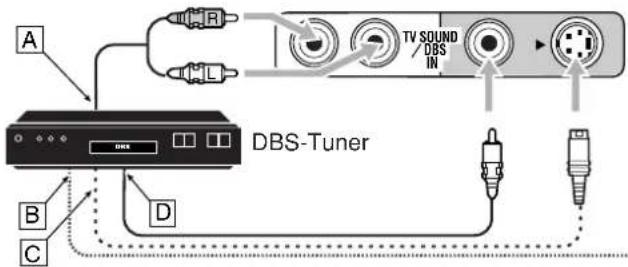

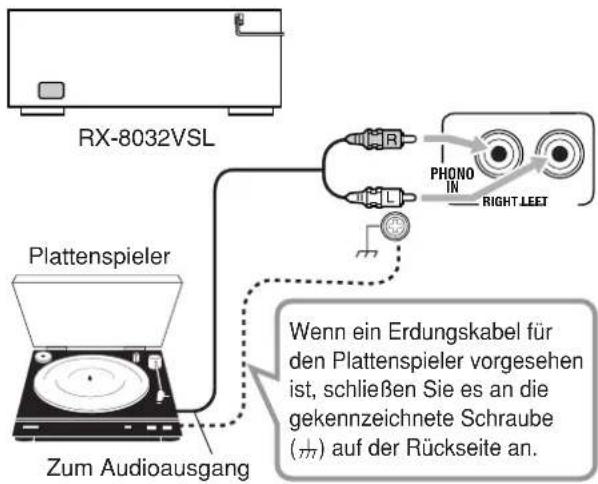

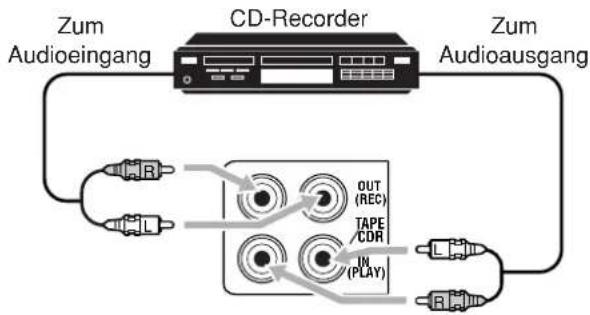

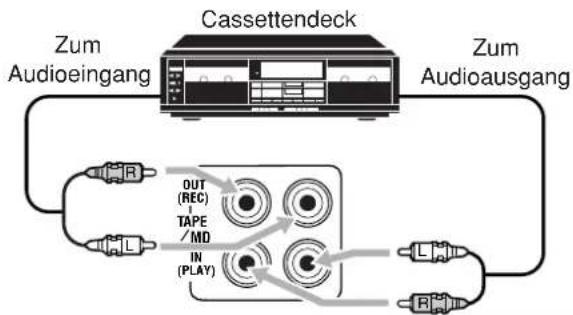

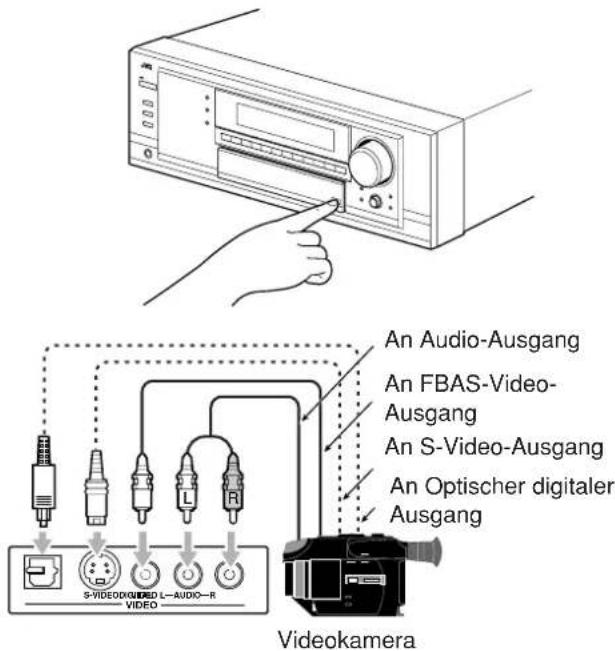

Anschließen von Audio-/Videokomponenten 11

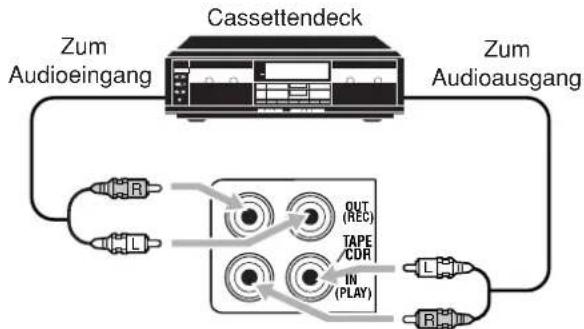

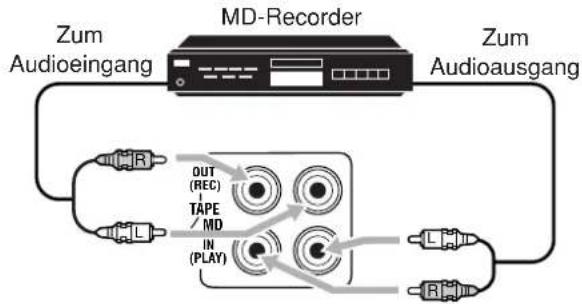

■ Analoge Anschlüsse .... 11

Anschließen des Netzkabels 16

Grundbetrieb.... 17

Allgemeine Bedienung 17

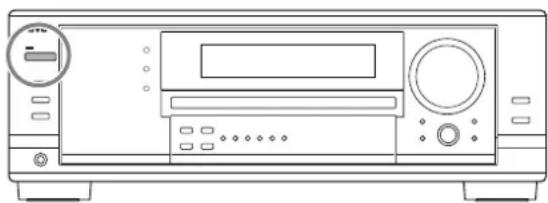

Einschalten der Stromversorgung 17

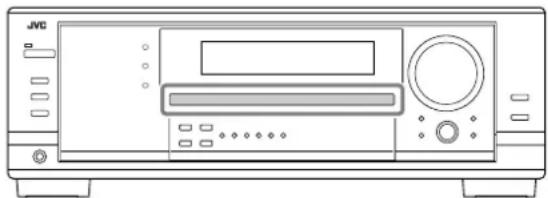

Auswählen der Wiedergabesignalquelle 17

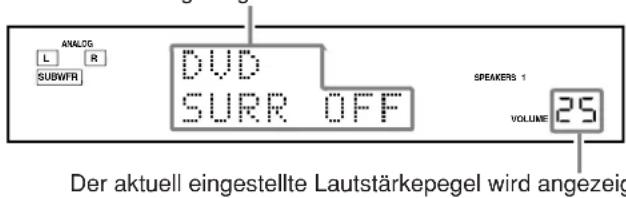

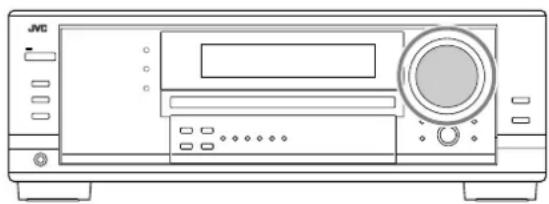

Einstellen der Lautstärke 18

Aktivieren der Frontlautsprecher 19

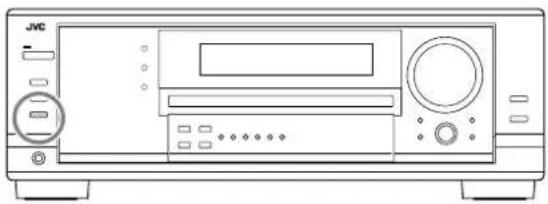

Aktivieren und Einstellen des Subwoofer Klangs.... 19

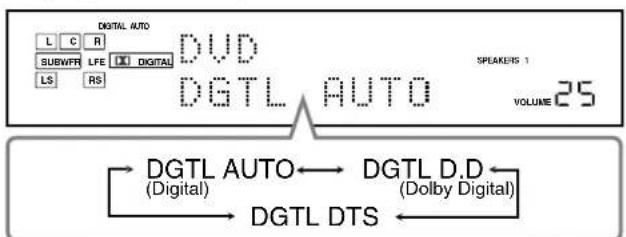

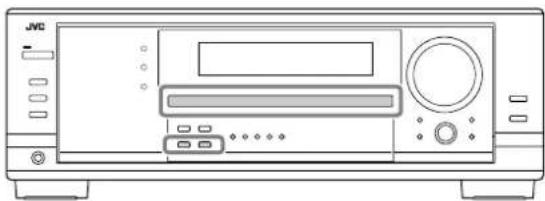

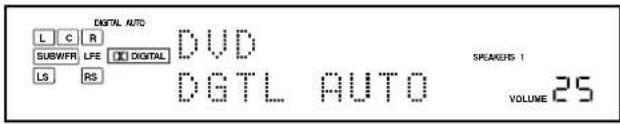

Auswählen des Analog- oder Digitaleingangsmodus 19

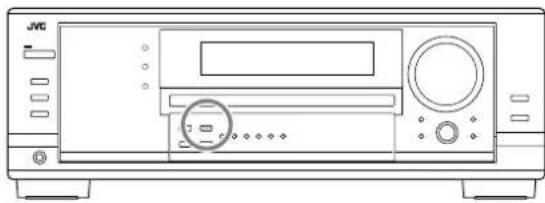

Einstellen des Dynamikbereichs 20

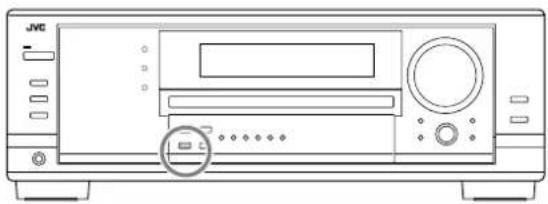

Dämpfen des Eingangssignals.... 20

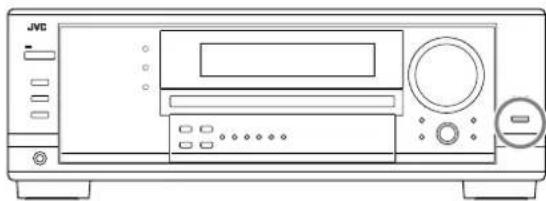

Ein- und Ausschalten von Analog Direct 21

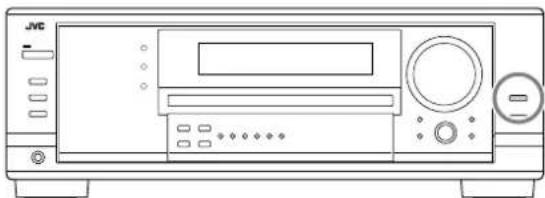

Einstellen von natürlicher Wiedergabe 21

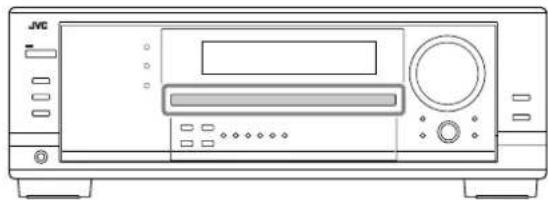

Ändern der Bezeichnung der Signalquelle 21

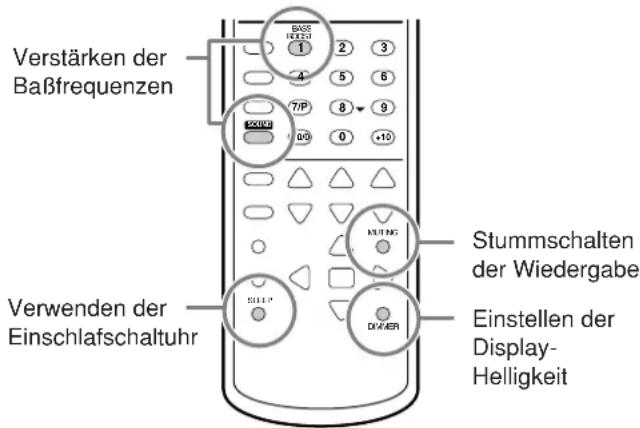

Verstärken der Baßfrequenzen 22

Stummschalten der Wiedergabe 22

Einstellen der Display-Helligkeit 22

Verwenden der Einschlafschaltuhr 22

Empfangen von Radiosendungen 23

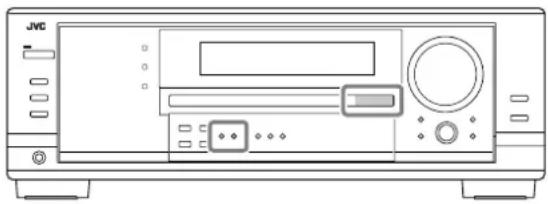

Manuelles Abstimmen von Sendern.... 23

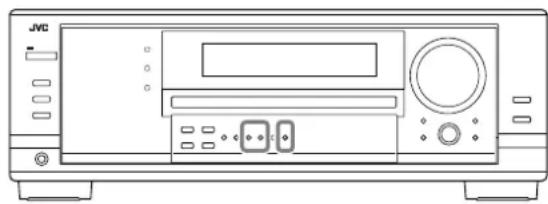

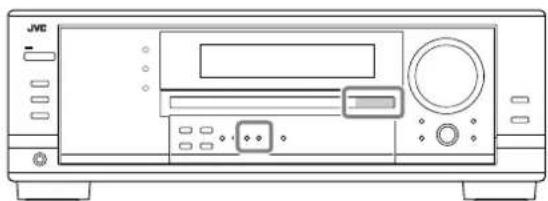

Verwenden des Senderspeichers 23

Wählen des UKW-Empfangsmodi 24

Empfangen von UKW-Sendern mit RDS 24

Suchen einer Sendung nach PTY-Codes 25

Automatisches Umschalten auf eine gewünschte Sendung ..... 26

Grundeinstellungen 27

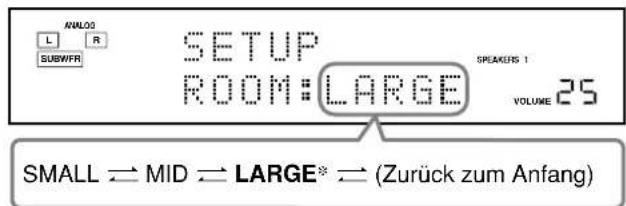

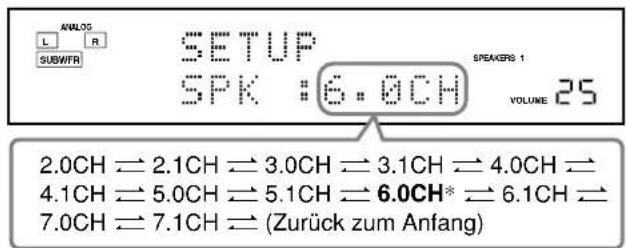

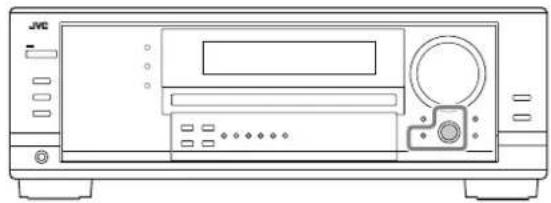

Einstellen der Lautsprecherkonfiguration 27

Grundeinstellungen 28

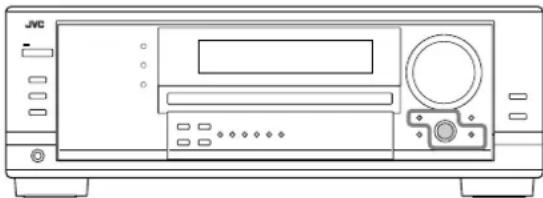

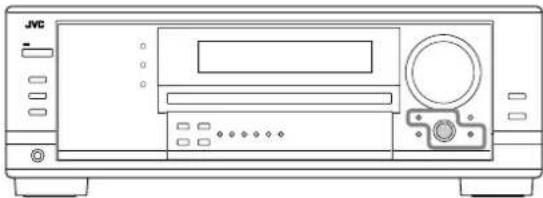

Grundverfahren 29

Einstellen der Lautsprecher 29

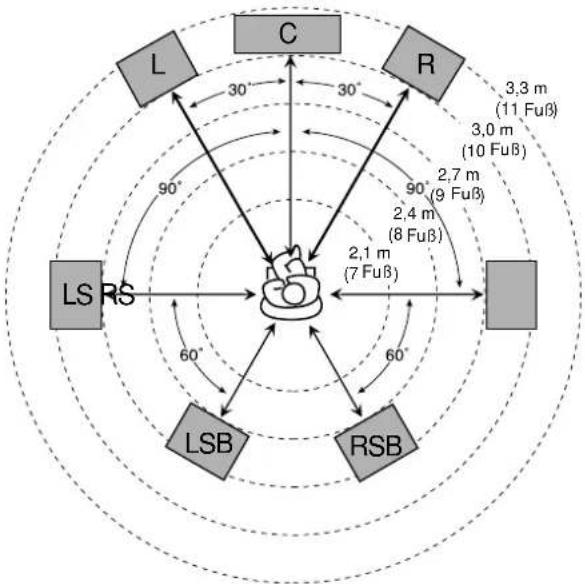

Einstellen des Lautsprecherabstands 30

Einstellen der Basswiedergabe 30

Auswählen von Haupt- und Subkanal—DUAL MONO ... 31

Einstellen der digitalen externen Eingangsgeräte .... 31

Speichern der Lautstärkeeinstellung für jede Signalquelle .....32

Sound-Einstellungen 33

Grundeinstellungen 33

Grundverfahren 33

Einstellen des Frequenzgangausgleichs 34

Einstellen der Lautsprecherausgangspegel 34

Einstellen der Sound-Parameter für Surround- und DSP-Modi 35

Verwendung der Surround-Modi 36

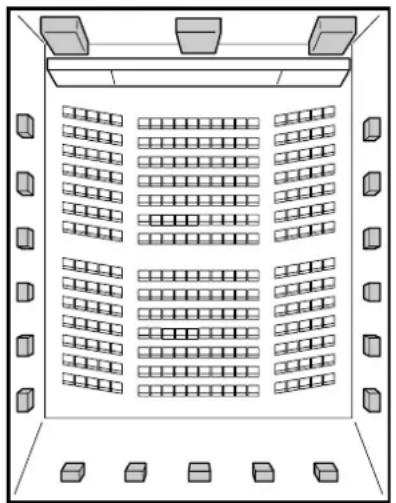

Erzeugen von Theateratmosphäre 36

Einführung zu den Surround-Modi 36

Auf verschiedene Software anwendbare Surround Betriebsarten 38

Aktivieren der Surround-Modi 39

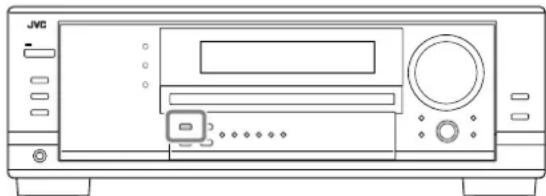

■ Aktivierung der EX/ES-Einstellung 39

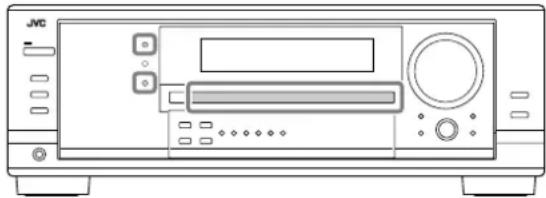

■ Aktivierung der Surround-Betriebsarten ...... 39

Verwenden der DSP-Betriebsarten 40

Erzeugen eines Klangfeldes 40

Einführung zu den DSP-Betriebsarten 40

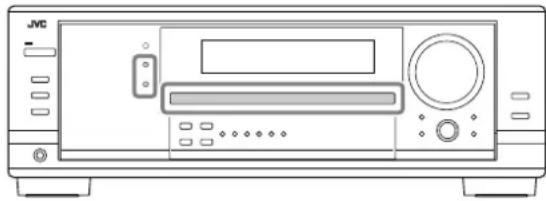

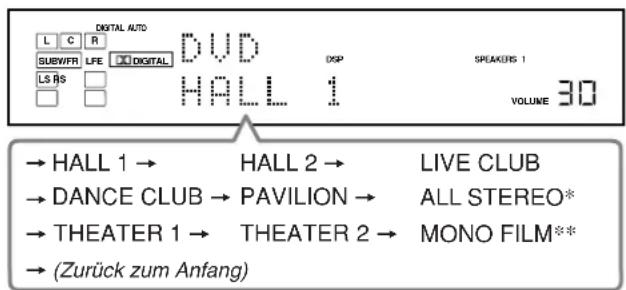

Aktivieren der DSP-Modi 41

Verwenden des DVD MULTI-Wiedergabemodus ... 42

Aktivieren des DVD MULTI-Wiedergabemodus.... 42

Fernbedienungssystem COMPU LINK...... 43

Bedienen von JVC-Audio-/Videokomponenten .... 44

Bedienen der Audiokomponenten 44

Bedienen der Videokomponenten 46

Bedienen der Komponenten anderer Hersteller ...47

Fehlerbeseitigung 50

Technische Daten 51

Beschreibung der PTY-Codes 52

Dieses Symbol zeigt an, daß NUR die Fernbedienung für den beschriebenen Bedienungsvorgang verwendet werden kann.

Dieses Symbol zeigt an, daß die Fernbedienung NICHT für den beschriebenen Bedienungsvorgang verwendet werden kann. Verwenden Sie die Tasten auf der Frontplatte.

Funktionen, die mit diesem Zeichen gekennzeichnet sind, sind nur auf dem RX-8032VSL verfügbar.

Funktionen, die mit diesem Zeichen gekennzeichnet sind, sind nur auf dem RX-7032VSL verfügbar.

Vielen Dank, dass Sie sich für ein JVC-Produkt entschieden haben.

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme sorgfältig durch, um das Gerät optimal einsetzen zu können. Bewahren Sie die Anleitung für spätere Nachschlagezwecke auf.

Eigenschaften

CC (Compensative Compression)-Konverter —Nur für RX-8032VSL:

Der CC-Konverter vermeidet Schwankungen und Brummen und reduziert in erstaunlichem Maß digitale Verzerrungen durch die Verarbeitung von digitalen Musiksignalen in 24 Bit-Quantisierung und das Erhöhen der Abtastfrequenz auf 128 kHz (für 32 kHz Signale)/176,4 kHz (für 44,1 kHz Signale)/192 kHz (für 48 kHz Signale). Der CC-Konverter bietet natürliche Klangfelder von jeder Signalquelle. (Weitere Informationen finden Sie auf Seite 21).

K2-Technologie—Nur für RX-8032VSL:

Die K2-Technologie wurde entwickelt, um eine natürliche Audio-Wiedergabe zu ermöglichen, und erzielt eine drastische Reduktion der digitalen Verzerrung und schafft mit höchster Präzision die originale Klangumgebung.

Kompatibel mit verschiedenen Audio-Formaten, einschließlich DTS 96/24

Das RX-8032VSL und RX-7032VSL ermöglicht es Ihnen, neue Audio-Formate, wie z. B. Dolby Digital EX, Dolby Pro Logic II, DTS-ES, DTS Neo:6 und DTS 96/24 zu erleben.

- Dieses Gerät ist auch mit den Dual Mono-Signalen der Dolby Digital- und DTS-Disks kompatibel.

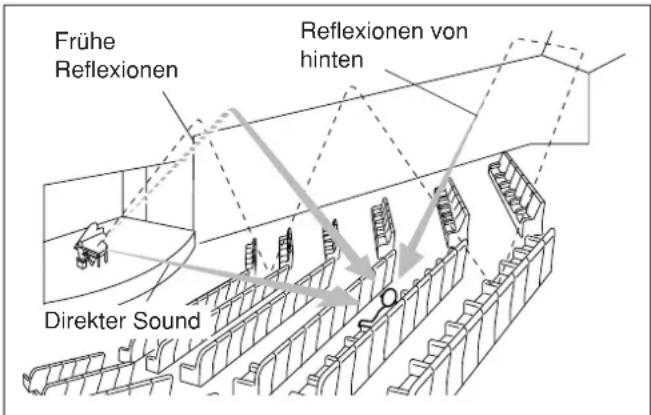

Die Klangfeldsimulation gestattet eine präzise Reproduktion des Klangfelds von bestehenden Theatern und Sälen. Dank des leistungsstarken DSPs (Digital Sound Processor) und des großen Speichers können Sie Mehrkanal-Surroundklang durch die Wiedergabe von zweikanaliger oder Mehrkanal-Software in Abhängigkeit Ihrer Lautsprechereinstellungen genießen.

Virtueller Mehrkanal-Surround-Klang über Kopfhörer—3D HEADPHONE

Das virtuelle Surround-Klangsystem der Kopfhörer ist kompatibel mit Mehrkanal-Software wie Dolby Digital, DTS Surround usw. Durch die neuen Signalverarbeitungsalgorithmen des Hochleistungs-DSP bekommen Sie einen natürlichen Surround-Klang auch über Kopfhörer.

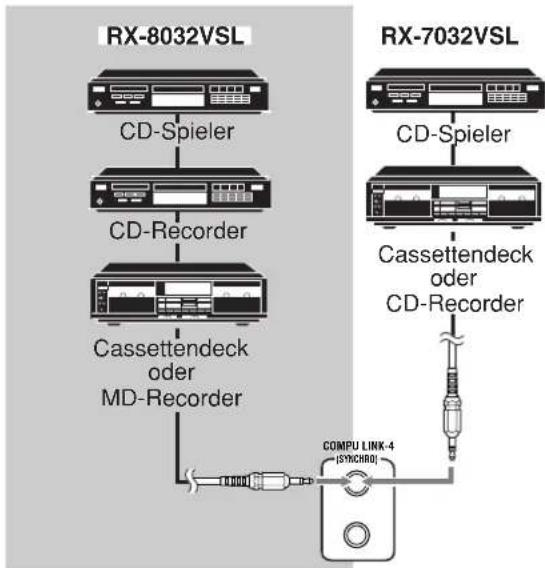

Fernbedienungssystem COMPU LINK

Mit den Fernbedienungssystem COMPU LINK können Sie JVC-Audiokomponenten über den Receiver steuern.

Vorsichtsmaßnahmen

Netzanschluss

• Ziehen Sie beim Herausziehen des Receiver-Netzsteckers aus der Netzsteckdose immer am Stecker und nicht am Kabel.
• Fassen Sie das Netzkabel nicht mit nassen Händen an.
• Ziehen Sie den Netzstecker aus der Netzsteckdose, wenn Sie den Receiver für eine längere Zeit nicht benutzen.

Belüftung

Die in diesen Receiver eingebauten Hochleistungsverstärker geben Wärme innerhalb des Gehäuses ab. Beachten Sie zu Ihrer eigenen Sicherheit das folgende.

• Sorgen Sie für eine gute Belüftung um den Receiver. Durch eine schlechte Belüftung könnte Überhitzung entstehen, die den Receiver beschädigen kann.
• Versperren Sie nicht die Lüftungsöffnungen. (Wenn die Lüftungsöffnungen oder Löcher z. B. durch eine Zeitung oder ein Tuch verdeckt werden, kann die Hitze eventuell nicht entweichen).

Sonstiges

• Wenn ein metallischer Gegenstand in das Gerät gefallen oder Flüssigkeit hineingelaufen ist, ziehen Sie den Netzstecker und setzen Sie sich vor dem weiteren Betrieb mit Ihrem Händler in Verbindung.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.
• Öffnen Sie nicht das Gerät. Es enthält keine wartungsbedürftigen Komponenten.

Wenn ein Problem auftritt, ziehen Sie den Netzstecker, und wenden Sie sich an Ihren JVC-Händler.

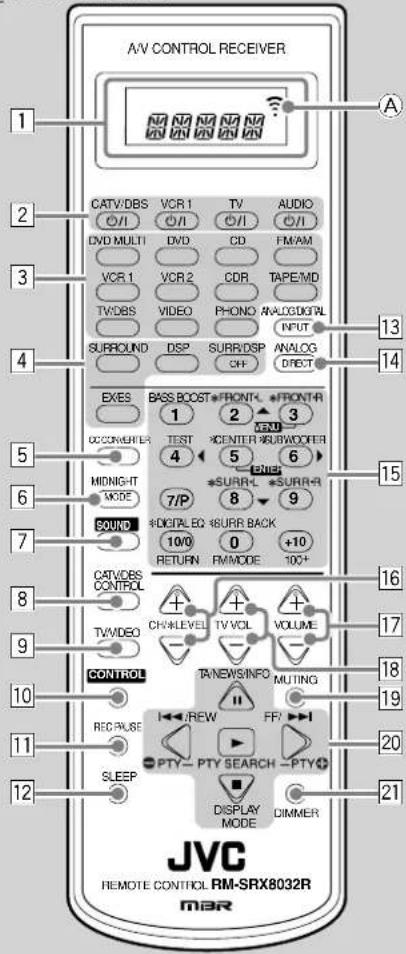

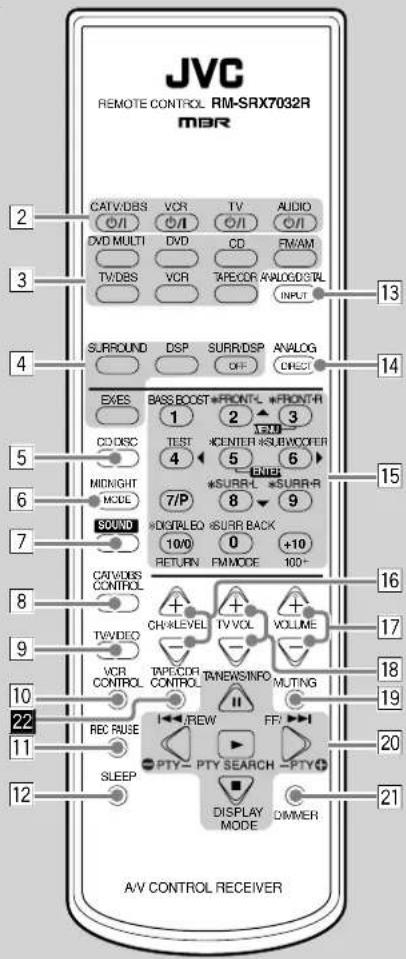

Fernbedienung

RX-8032VSL RX-7032VSL

1Nur für RX-8032VSL: Anzeigefenster

• Wenn der Fernbedienungsmodus geändert wird, erscheint dies auf diesem Display.
• Signalübertragungsanzeige (A) leuchtet auf, wenn Signale übertragen werden.

2Tasten Ⓞ/l(17,46-48)

• Für RX-8032VSL: CATV/DBS ⏻/I, VCR 1 ⏻/I, TV ⏻/I, AUDIO ⏻/I
- Für RX-7032VSL: CATV/DBS ⏻/I, VCR ⏻/I, TV ⏻/I, AUDIO ⏻/I

• Für RX-8032VSL: DVD MULTI, DVD, CD*, FM/AM*, VCR 1, VCR 2, CDR*, TAPE/MD*, TV/DBS, VIDEO, PHONO*
• Für RX-7032VSL: DVD MULTI, DVD, CD*, FM/AM*, TV/DBS, VCR, TAPE/CDR*
  * Wenn Sie eine dieser Signalquellenauswahltasten auf der Fernbedienung drücken, schaltet sich der Receiver automatisch ein.

15• Zifferntasten zur Bedienung des Tuners (24)

• Zifferntasten zur Klangeinstellung (22, 34, 35)
- Zifferntasten zum Betrieb der Audio-/Videokomponenten (44 - 48)

- Tasten *LEVEL +/- (34, 35, 44) Die Tasten LEVEL +/- funktionieren nur, wenn erst die SOUND und dann eine der Zifferntasten gedrückt wird, die auf der Fernbedienung mit einem Stern gekennzeichnet sind.

17|Tasten VOLUME +/- (18)

18Tasten TV VOL (Lautstärkepegel) +/- (46, 47)

19|Taste MUTING (22)

20• RDS-Betriebstasten (25, 26) TA/NEWS/INFO, PTY SEARCH, PTY⊕, ⊖PTY, DISPLAY MODE

- Betriebstasten für Audio-/Videokomponenten (44 – 46, 48) ▶, □, ■, ◀◀/REW, FF/▶▶

21Taste DIMMER (22)

22Nur für RX-7032VSL: Taste TAPE/CDR CONTROL (45)

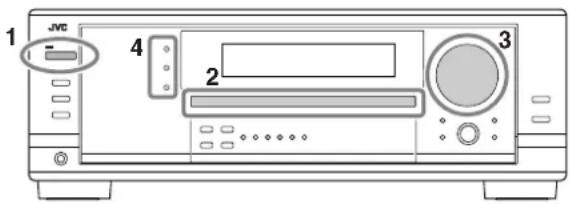

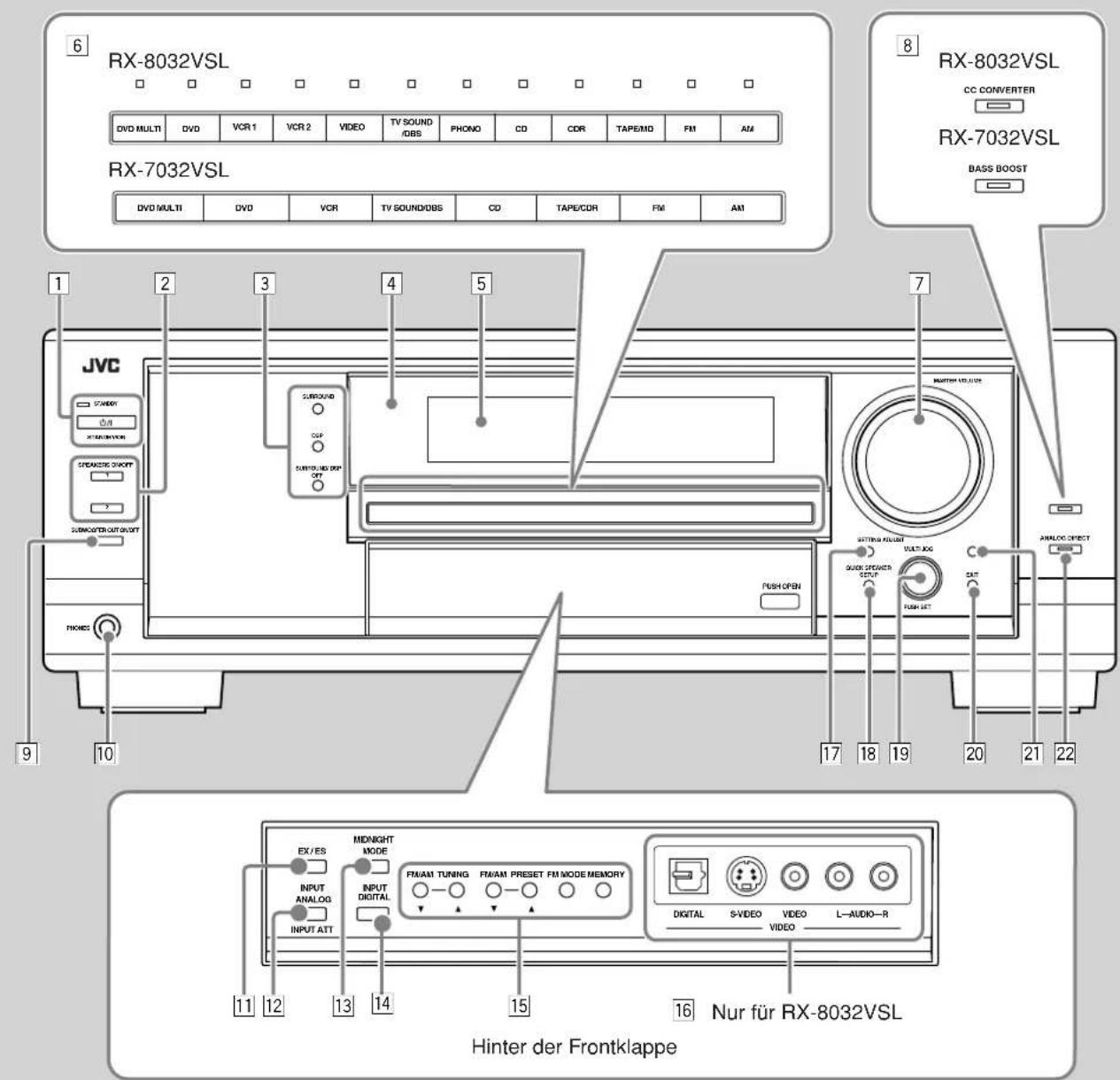

Frontplatte

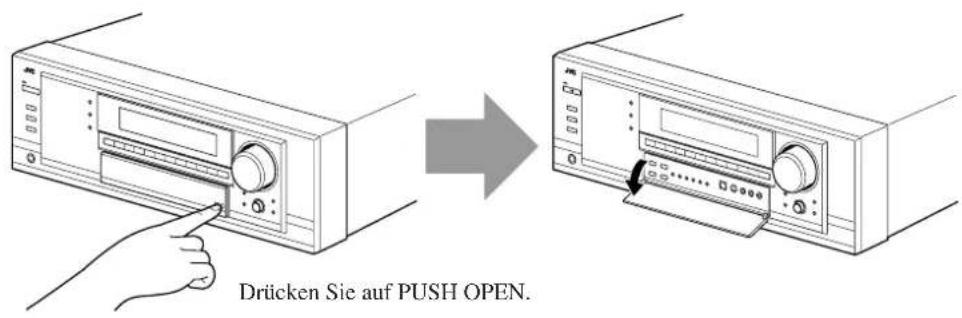

Öffnen der Frontklappe

Frontplatte

1 Taste STANDBY/ON und Anzeigelampe STANDBY (17)

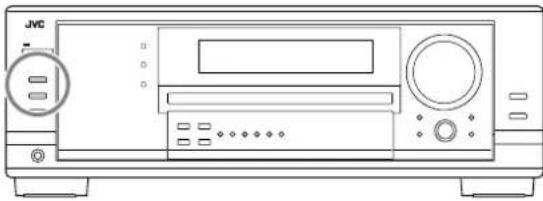

2• Taste SPEAKERS ON/OFF 1 (19)

• Taste SPEAKERS ON/OFF 2 (19)

3• Taste SURROUND (39)

- Taste DSP (41)

• Taste SURROUND/DSP OFF (39, 41)

4 Fernbedienungssensor

5Anzeigefenster (17)

6 | • Für RX-8032VSL: Signalquellenwahltasten und Anzeigelampe (17, 18, 19, 21, 23, 24, 39, 41, 42) DVD MULTI, DVD, VCR 1, VCR 2, VIDEO, TV SOUND/DBS, PHONO, CD, CDR, TAPE/MD, FM, AM (Die Anzeigeleuchte über der Taste der ausgewählten Signalquelle leuchtet auf.)

- Für RX-7032VSL: Signalquellenwahltasten (17, 18, 19, 21, 23, 24, 39, 41, 42) DVD MULTI, DVD, VCR, TV SOUND/DBS, CD, TAPE/CDR, FM, AM

7 Regler MASTER VOLUME (18)

8 • Für RX-8032VSL: Taste und Anzeigelampe CC CONVERTER (21)

- Für RX-7032VSL: Taste und Anzeigelampe BASS BOOST (22)

16 Nur für RX-8032VSL: Eingangsbuchsen VIDEO (13) DIGITAL optical buchse, Buchse S-VIDEO, Buchse VIDEO, Buchse AUDIO—L/R

17Taste SETTING (29)

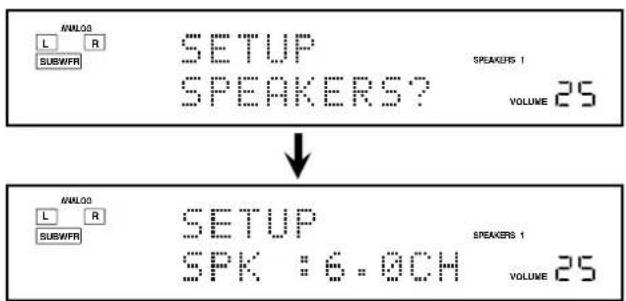

18Taste QUICK SPEAKER SETUP (27)

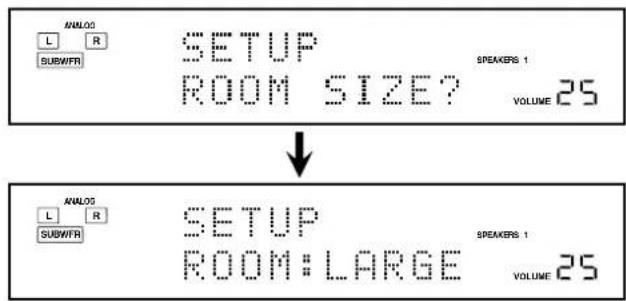

19• Regler MULTI JOG (27, 29, 33)

22Taste und Anzeigelampe ANALOG DIRECT (21)

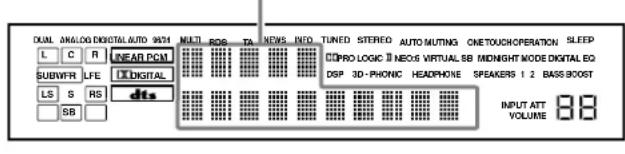

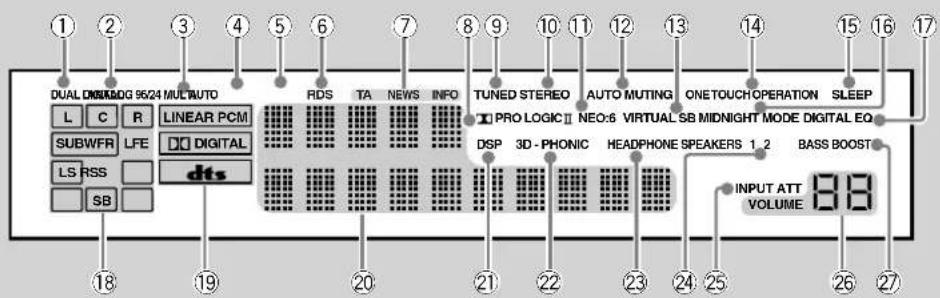

Anzeigefenster

Anzeigefenster

① Anzeige DUAL (37)

② Anzeige ANALOG (20)

③ Anzeige DIGITAL AUTO (20)

④ Anzeige 96/24 (37)

⑤ Anzeige MULTI (42)

⑥ Anzeige RDS (24)

⑦ Anzeigen für Programmtyp (TA/NEWS/INFO) (26)

⑧ • Anzeige □□ PRO LOGIC (36)

• Anzeige DPRO LOGIC II (37)

⑨ Anzeige TUNED (23)

⑩ Anzeige STEREO (23, 24)

⑪ Anzeige NEO:6 (37)

⑫ Anzeige AUTO MUTING (24)

⑬ Anzeige VIRTUAL SB (Surround Back) (36, 37)

⑭ Anzeige ONE TOUCH OPERATION (32)

⑮ Anzeige SLEEP (22)

⑯ Anzeige MIDNIGHT MODE (20)

⑰ Anzeige DIGITAL EQ (Frequenzgangausgleich) (34)

⑱ Lautsprecher- und Signalanzeigen (18)

⑲ Digitalsignalformat (20)

⑳ Hauptdisplay (17)

②1 Anzeige DSP (19, 40)

②2 Anzeige 3D-PHONIC (40)

②3 Anzeige HEADPHONE (19, 40)

②4 Anzeigen SPEAKERS 1/2 (19)

②5 Anzeige INPUT ATT (Eingangsdämpfung) (20)

②6 Anzeige VOLUME level (Lautstärkepegel) (17, 22)

⑳ Anzeige BASS BOOST (22)

Geräterückseite
RX-8032VSL

3|Eingangs-/Ausgangsbuchsen für S-VIDEO- und FBAS-VIDEO (14, 15)

- Eingang: DVD IN, TV SOUND/DBS IN, VCR1 IN (PLAY), VCR 2 IN (PLAY)

• Ausgang: VCR 1 OUT (REC), VCR 2 OUT (REC), MONITOR OUT

4 Buchsen FM/AM ANTENNA (8)

5 Buchsen PREOUT (10, 11)

• FRONT, CENTER, SUBWOOFER, SURR, SURR BACK

6 Buchsen COMPU LINK-4 (SYNCHRO) (43)

7Netzkabel (16)

8 Buchse DIGITAL OUT (16)

9 Buchse SURROUND BACK SPEAKERS (10)

10 Buchse SURROUND SPEAKERS (10)

11 Buchse CENTER SPEAKER (10)

12 Buchsen FRONT SPEAKERS ① (10)

13 Buchsen FRONT SPEAKERS ② (10)

14Erdungsklemme (11)

15Eingangs-/Ausgangsbuchsen COMPONENT VIDEO (14, 15)

• Eingang: DVD IN, DBS IN

• Ausgang: MONITOR OUT

RX-7032VSL

① DIGITAL IN-Buchsen (16)

• Koaxial: DIGITAL 1 (DVD)

- Optisch: DIGITAL 2 (CD), DIGITAL 3 (TV), DIGITAL 4 (CDR)

2Eingangs-/Ausgangsbuchsen AUDIO (12 – 15)

- Eingang: DVD IN—FRONT, CENTER, SUBWOOFER, SURR (REAR), TV SOUND/DBS IN, VCR IN (PLAY), TAPE/CDR IN (PLAY), CD IN

• Ausgang: VCR OUT (REC), TAPE/CDR OUT (REC)

3 Eingangs-/Ausgangsbuchsen S-VIDEO und FBAS-VIDEO (14, 15)

• Eingang: DVD IN, TV SOUND/DBS IN, VCR IN (PLAY)

• Ausgang: VCR OUT (REC), MONITOR OUT

4 Buchsen FM/AM ANTENNA (8)

Unterschiede zwischen RX-8032VSL und RX-7032VSL
○: Vorhanden ×: Nicht vorhanden

	Videobuchsen(Eingang/Ausgang)	PREOUT-Buchsen	CC-Converter	Auswählbare Quelle
RX-8032VSL	FBAS-Video (4/3)S-Video (4/3)Komponenten-Video (2/1)	○	○	DVD MULTI, DVD, VCR 1, VCR 2, VIDEO, TV SOUND/DBS, PHONO, CD, CDR, TAPE/MD, FM, AM
RX-7032VSL	FBAS-Video (3/2)S-Video (3/2)	×	×	DVD MULTI, DVD, VCR, TV SOUND/DBS, CD, TAPE/CDR, FM, AM

Fernbedienung	Anzeigefenster	Farbe
RM-SRX8032R	○	Silber
RM-SRX7032R	×	Silber

In diesem Kapitel wird erläutert, wie Sie die Audio-/Videokomponenten und Lautsprecher an den Receiver anschließen und anschließend den Anschluß an die Stromversorgung herstellen.

Vor der Installation

Allgemein Vorsichtsmaßnahmen

• Achten Sie darauf, daß Ihre Hände trocken sind.
• Schalten Sie die Stromversorgung aller Komponenten aus.
• Lesen Sie die Bedienungsanleitungen, die zum Lieferumfang der einzelnen Komponenten gehören, die Sie anschließen wollen.

Aufstellungsort

• Stellen Sie den Receiver an einem ebenen Ort auf, der vor Feuchtigkeit geschützt ist.
• Die Temperatur in der Nähe des Receivers muß zwischen -5^ C und 35^ C liegen.
• Sorgen Sie für eine gute Belüftung um den Receiver. Durch eine schlechte Belüftung könnte Überhitzung entstehen, die den Receiver beschädigen kann.

Umgang mit dem Receiver

• Führen Sie keinerlei Metallobjekte in den Receiver ein.
• Bauen Sie den Receiver nicht auseinander, drehen Sie keine Schrauben heraus, und nehmen Sie keine Abdeckungen oder Gehäuseteile ab.
• Setzen Sie den Receiver weder Regen noch Feuchtigkeit aus.

Überprüfen der mitgelieferten Zubehörteile

Überprüfen Sie, ob die folgenden Gegenstände alle vorhanden sind. Sie gehören zum Lieferumfang des Receivers. Die Zahl in Klammern gibt die Menge der mitgelieferten Teile an.

• Fernbedienung (1)
- Batterien (2)
• MW-Rahmenantenne (1)
• UKW-Antenne (1)

Sollten einzelne Gegenstände fehlen, setzen Sie sich sofort mit Ihrem Fachhändler in Verbindung.

Einlegen von Batterien in die Fernbedienung

Ehe Sie die Fernbedienung verwenden können, müssen Sie die beiden mitgelieferten Batterien einlegen.

1. Drücken und schieben Sie die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung.
2. Legen Sie die Batterien ein.

- Achten Sie darauf, die richtige Polarität einzuhalten: (+) an (+) und (−) an (−).

1. Bringen Sie die Abdeckung wieder an.

Wenn die Reichweite oder die Funktion der Fernbedienung nachlässt, tauschen Sie die Batterien aus. Verwenden Sie zwei Trockenzellenbatterien des Typs LR6(AM3)/L40(15A).

Hinweise:

• Die mitgelieferten Batterien sind für die ersten Einstellungen gedacht. Tauschen Sie die Batterien für einen kontinuierlichen Betrieb aus.
• Wenn Sie die Batterien auswechselt haben, geben Sie den Herstellercode erneut ein (Siehe Seiten 47 bis 49).

ACHTUNG:

Halten Sie sich an folgende Vorsichtsmaßnahmen, um zu verhindern, daß die Batterien auslaufen oder rissig werden:

• Legen Sie die Batterien entsprechend der richtigen Polarität in die Fernbedienung ein: (+) an (+) und (−) an (−).
• Verwenden Sie immer den richtigen Batterietyp. Batterien, die nur ähnlich aussehen, können andere Spannungswerte aufweisen.
  • Tauschen Sie immer beide Batterien gleichzeitig aus.
• Setzen Sie die Batterien weder Hitze noch offener Flamme aus.

Anschließen der UKW- und MW-/LW-Antenne

Anschließen der UKW-Antenne

A. Verwenden der mitgelieferten UKW-Antenne Die mitgelieferte UKW-Antenne kann vorübergehend an die Buchse FM 75 Ω COAXIAL angeschlossen werden.

B. Verwenden des Standardsteckers (gehört nicht zum Lieferumfang) Ein Standardstecker (gemäß IEC oder DIN45325) sollte an die Buchse FM 75 Ω COAXIAL angeschlossen werden.

Hinweis:

Schließen Sie bei schlechtem Empfang eine UKW-Außenantenne an (gehört nicht zum Lieferumfang).

Bevor Sie ein 75 Ω Koaxialkabel mit einem herkömmlichen Stecker (rundes Kabel an Außenantenne) anschließen, trennen Sie die Verbindung zur mitgelieferten UKW-Antenne.

Anschließen der MW-Antenne

Einzelner Außendraht mit Vinylummantelung (gehört nicht zum Lieferumfang)

Hinweise:

• Wenn der MW-Rahmenantennendraht mit Vinyl überzogen ist, müssen Sie dieses, wie in der Abbildung dargestellt, durch Drehen entfernen.
• Achten Sie darauf, daß die Antennenleiter keine anderen Anschlußklemmen, Anschlußkabel oder Netzkabel berühren. Anderenfalls könnte sich der Empfang verschlechtern.
• Wenn der Empfang schlecht ist, schließen Sie einen einzelnen Außendraht mit Vinylummantelung (gehört zum Lieferumfang) an die Anschluß AM EXT an (Die MW-Rahmenantenne braucht nicht demontiert zu werden).

Anschließen der Lautsprecher

Sie können folgende Lautsprecher an den Receiver anschließen:

• Zwei Frontlautsprecherpaare für die normale Stereowiedergabe.
• Ein Surround-Lautsprecherpaar für die Raumklangwiedergabe.
• Einen hinteren Surround-Lautsprecher oder ein hinteres Surround-Lautsprecherpaar zur Reproduktion eines effektiveren Surround-Effekts.
• Einen Mittellautsprecher, um die menschliche Stimme zu betonen.
• Einen Subwoofer zur Verstärkung der Baßfrequenzen.

ACHTUNG:

Verwenden Sie Lautsprecher mit der SPEAKER IMPEDANCE (Lautsprecherimpedanz), die an den Lautsprecheranschlüssen angegeben ist.

• Wenn Sie sowohl an die FRONT SPEAKERS ① als auch an die FRONT SPEAKERS ② Buchsen Geräte anschließen, verwenden Sie bitte Lautsprecher mit einem Widerstand von 16 Ω bis 32 Ω.
• Wenn Sie entweder an die FRONT SPEAKERS ① oder an die FRONT SPEAKERS ② Buchsen Geräte anschließen, verwenden Sie bitte Lautsprecher mit einem Widerstand von 8 Ω bis 16 Ω.

Standardanschlußverfahren

1 Isolieren Sie die beiden Enden des Lautsprechersignalkabels ab (gehört nicht zum Lieferumfang).

2 Öffnen Sie den Lautsprecheranschluss.

RX-7032VSL (Für FRONT SPEAKERS ② Buchse)

3 Führen Sie das Lautsprechersignalkabel ein.

4 Schließen Sie den Lautsprecheranschluss.

Verbinden Sie bei jedem Lautsprecher (mit Ausnahme des Subwoofers) die Klemmen (+) und (−) auf der Rückseite des Receivers mit den Klemmen (+) und (−), die an den Lautsprechern gekennzeichnet sind.

Lautsprecher-Platzierung

Die ideale Lautsprecher-Platzierung hängt von Bedingungen in Ihrem Raum ab. Das folgende Diagramm zeigt die empfohlene Aufstellung.

Hinterer Surround-Lautsprecher (LSB/RSB)

• Die Buchsen auf der Geräterückseite von RX-8032VSL werden zur Erklärung verwendet.

Platzierung der Lautsprecher

Frontlautsprecher und Mittellautsprecher

• Platzieren Sie die Lautsprecher (Position der mittleren Lautsprecherboxen) auf der selben Höhe vom Boden weg.
• Platzieren Sie die Lautsprecher so, dass sie auf den Zuhörer gerichtet sind.

Surround- und hintere Surround-Lautsprecher

• Platzieren Sie diese Lautsprecher so, dass sie 1 Meter über dem Ohr des Zuhörers liegen.
  • Die Lautsprecher sollte nach unten auf den Zuhörer weisen.

Subwoofer

- Der Subwoofer kann an einem beliebigen Ort aufgestellt werden, da die Ausgabe des Baßklangs richtungsunabhängig ist. Gewöhnlich wird er vor dem Hörer aufgestellt.

Hinweis:

Die ideale Lautsprecher-Positionierung erfordert, dass alle Lautsprecher im gleichen Abstand zum Zuhörer platziert sind. Da diese Vorraussetzung jedoch an manchen Orten nicht immer zu erfüllen ist, kann dieses Gerät die Verzögerungszeit anpassen, so dass die Klänge den Zuhörer über alle Lautsprecher gleichzeitig erreichen. (Siehe Seite 30).

* Wenn ein hinterer Surround-Lautsprecher angeschlossen ist.

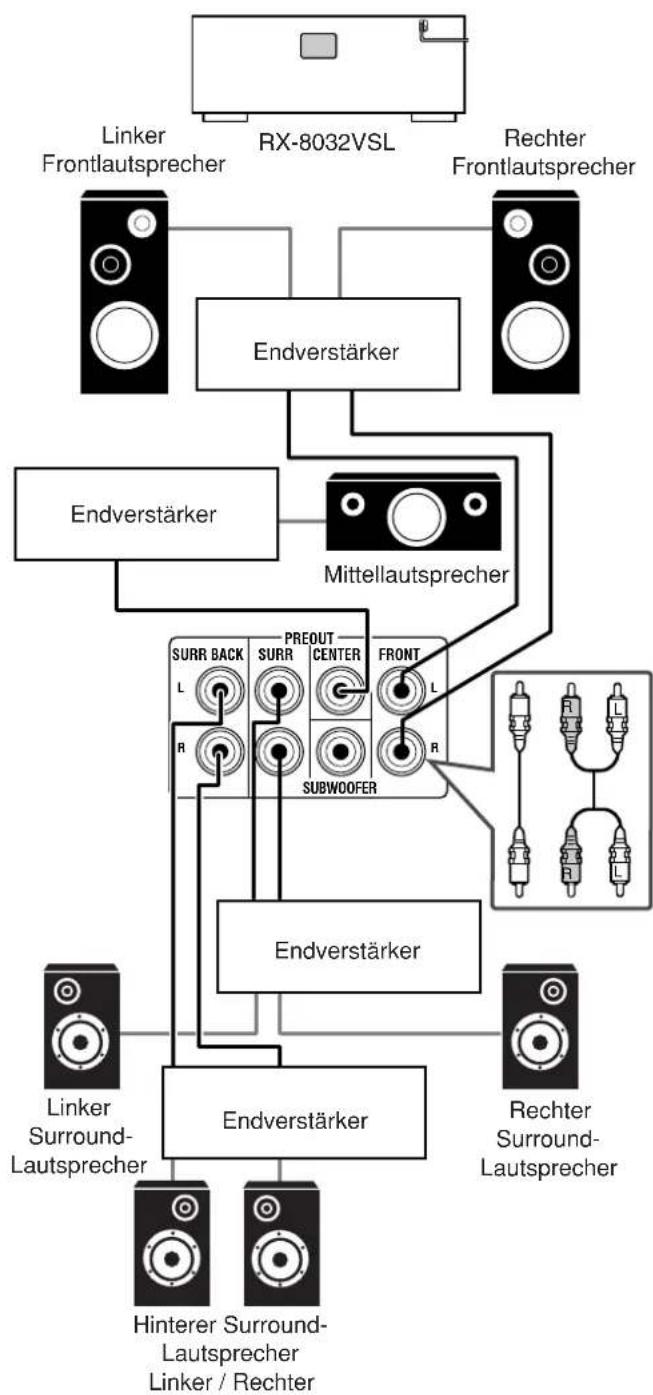

Verbessern des Audiosystems —Nur für RX-8032VSL

Sie können diesen Receiver als Vorverstärker (Steuerverstärker) verwenden, wenn Sie an den Buchsen PRE OUT auf der Rückseite über Cinchkabel (gehört nicht zum Lieferumfang) Endverstärker anschließen.

- Schließen Sie den weißen Stecker an die linke Audiobuchse und den roten Stecker an die rechte Audiobuchse an.

Hinweis:

Wenn Sie einen hinteren Surround-Lautsprecher anschließen, schließen Sie diesen an die Buchse für den linken hinteren Surround-Lautsprecher (PREOUT, SURR BACK L) an.

Anschließen von Audio-/Videokomponenten

Wenn Sie einzelne Komponenten anschließen, sollten Sie auch die für diese Geräte bestimmten Bedienungsanleitungen durchlesen.

Analoge Anschlüsse

Wenn Ihre Audiokomponenten mit digitalen Audioausgängen ausgestattet sind, schließen Sie diese für eine bessere Klangqualität mit Digitalkabeln an (Siehe „Digitalanschlüsse“ auf Seite 16).

Anschlieflen von Audiokomponenten

Verwenden Sie Kabel mit Cinchsteckern (gehört nicht zum Lieferumfang).

- Schließen Sie den weißen Stecker an die linke Audiobuchse und den roten Stecker an die rechte Audiobuchse an.

Wenn Ihre Audiokomponenten über eine COMPU LINK-Buchse verfügen Weitere Informationen finden Sie auf Seite 43 bzgl. des Anschlusses und dem COMPU LINK Fernbedienungssystem.

ACHTUNG:

Wenn Sie ein Gerät zur Klangverbesserung, wie z. B. einen Equalizer, zwischen die Quellenkomponenten und diesen Receiver schalten, klingt die Wiedergabe über diesen Receiver möglicherweise verzerrt.

Plattenspieler

Drücken Sie auf die Taste PHONO, um nach dem Anschluss einen Ton zu hören.

Hinweis:

Dieser Anschluss ist für Plattenspieler mit einem MM-Tonkopf (Moving Magnet) gedacht.

Alle Plattenspieler mit Tonabnehmersystemen, die über einen geringen Ausgangssignalpegel verfügen, wie z. B. ein elektrodynamisches Tonabnehmersystem (Moving Coil-System), müssen über einen im Handel erhältlichen Vorverstärker oder Aufwärtstransformator an den Receiver angeschlossen werden. Bei direktem Anschluß an den Receiver erzielen Sie möglicherweise nur eine unzureichende Lautstärke.

CD-Spieler

Drücken Sie die Taste CD, um nach dem Anschluss einen Ton zu hören.

RX-8032VSL/RX-7032VSL

Cassettendeck

Drücken Sie die Taste TAPE/MD (für RX-8032VSL) oder TAPE/CDR (für RX-7032VSL), um nach dem Anschluss einen Ton zu hören.

Für RX-8032VSL

Sie können entweder ein Cassettendeck oder einen MD-Recorder an die Buchsen TAPE/MD anschließen. Informationen für den Anschluss eines MD-Recorders lesen Sie Seite 13.

Für RX-7032VSL

Sie können entweder ein Cassettendeck oder einen CD-Recorder an die TAPE/CDR-Buchsen anschließen. Informationen für den Anschluss eines CD-Recorders an die TAPE/CDR-Buchsen finden Sie in der rechten Spalte.

RX-7032VSL

CD-Recorder

Drücken Sie die Taste CDR (für RX-8032VSL) oder TAPE/CDR (für RX-7032VSL), um nach dem Anschluss einen Ton zu hören.

Für RX-8032VSL

Sie können entweder einen CD-Recorder order ein Cassettendeck an die TAPE/CDR-Buchsen anschließen. Informationen für den Anschluss eines Cassettendecks an die TAPE/CDR-Buchsen finden Sie in der linken Spalte.

Hinweis:

Für RX-7032VSL: Wenn Sie einen CD-Recorder an die TAPE/CDR-Buchsen anschließen, müssen Sie den Signalquellennamen auf „CDR“ ändern, damit CDR auf dem Display angezeigt wird, wenn dies als Signalquelle ausgewählt wird. Weitere Informationen finden Sie auf Seite 21.

MD-Recorder

Drücken Sie die Taste TAPE/MD (für RX-8032VSL) oder TAPE/CDR (für RX-7032VSL), um nach dem Anschluss einen Ton zu hören.

Für RX-8032VSL

Sie können entweder einen MD-Recorder oder ein Cassettendeck an die Buchsen TAPE/MD anschließen. Für den Anschluss eines Cassettendecks lesen Sie Seite 12.

RX-8032VSL

Hinweis:

Wenn Sie einen MD-Recorder an die Buchsen TAPE/MD anschließen, schalten Sie den Namen der Signalquelle, die im Display angezeigt wird, wenn eine Signalquelle ausgewählt wird, auf „MD“. Auf Seite 21 finden Sie hierzu weitere Informationen.

Für RX-7032VSL

Sie können einen MD-Recorder an die TAPE/CDR-Buchsen anschließen, wenn diese nicht für den Anschluss anderer Komponenten, wie z. B. ein Cassettendeck oder einen CD-Recorder, verwendet werden. Informationen für den Anschluss eines MD-Recorders an die TAPE/CDR-Buchsen finden Sie auf Seite 12.

- Obwohl Ihr JVC MD-Recorder mit dem COMPU LINK-Fernbedienungssystem ausgestattet ist, können Sie das COMPU LINK-Fernbedienungssystem nicht zur Bedienung Ihres MD-Recorders verwenden.

Anschließen von Videokomponenten

Verwenden Sie Kabel mit Cinchsteckern (gehört nicht zum Lieferumfang).

Schließen Sie den weißen Stecker an die linke Audiobuchse, den roten Stecker an die rechte Audiobuchse und den gelben Stecker an die Videobuchse an.

- Wenn Ihre Videokomponenten über S-Video-(Y/C-Trennung) und/oder über Komponentenvideo-Anschlüsse (Y, PB, PR) verfügen, schließen Sie diese mit einem S-Videokabel (nicht mitgeliefert) und/oder Komponentenvideokabel (nicht mitgeliefert) an. Durch Verwendung dieser Anschlüsse erhalten Sie in folgender Reihenfolge eine bessere Bildqualität—Komponentenvideo > S-Video > FBAS-Video.

WICHTIG:

Dieser Receiver ist mit den folgenden Videobuchsen ausgestattet—FBAS-Video-, S-Video- und Komponentenvideobuchsen (nur für RX-8032VSL). Sie können eine der drei Buchsen verwenden, um eine Videokomponente anzuschließen.

Die Videosignale werden immer nur über die Videoausgangsbuchsen des gleichen Typs ausgegeben.

Wenn also eine Aufnahmevideokomponente und eine Wiedergabekomponente an den Receiver über Videobuchsen unterschiedlichen Typs angeschlossen sind, kann kein Bild aufgezeichnet werden. Des weiteren wird kein Wiedergabebild auf dem Fernsehgerät ausgegeben, wenn das Fernsehgerät und eine Wiedergabe-Videokomponente an den Receiver an Videobuchsen unterschiedlichen Typs angeschlossen sind.

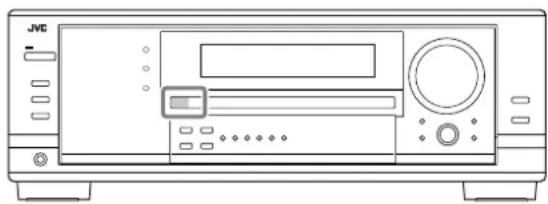

Videokamera

Drücken Sie die Taste Video, um nach dem Anschluss einen Ton zu hören.

Die VIDEO-Eingangsbuchsen auf der Frontplatte (hinter der Frontklappe) sind äußerst praktisch, wenn Sie Komponenten häufig anschließen und wieder trennen.

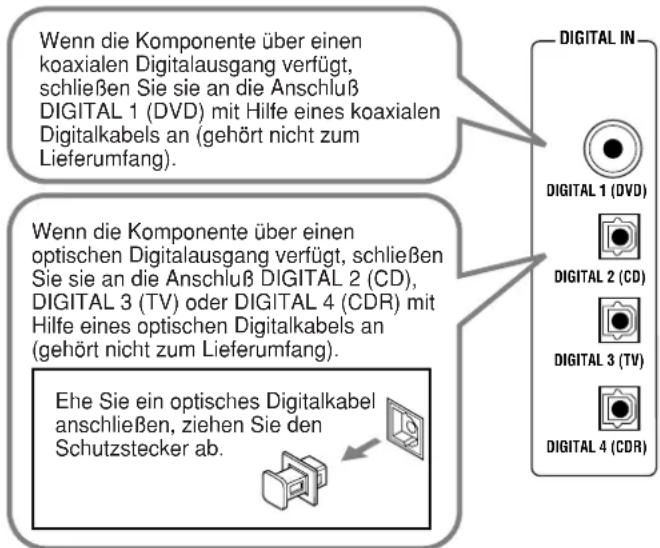

Verwendung der digitalen Eingangsbuchse

Wählen Sie die korrekte digitale Eingangs-Betriebsart. Weitere Informationen finden Sie unter „Auswählen des Analog- oder Digitaleingangsmodus“ auf Seite 19.

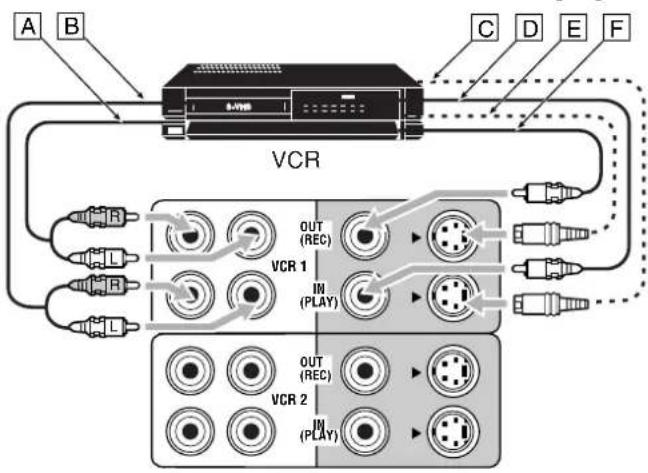

Videorecorder

Drücken Sie die Taste VCR 1 oder VCR 2 (für RX-8032VSL) oder VCR (für RX-7032VSL), um nach dem Anschluss einen Ton zu hören.

Für RX-8032VSL

Sie können zwei Videorecorder anschließen—einen an die VCR 1-Buchsen und einen an die VCR 2-Buchsen.

RX-8032VSL

A An Audio-Eingang
B An Audio-Ausgang
C An S-Video-Ausgang
D An FBAS-Video-Ausgang
E An S-Video-Eingang
F An FBAS-Video-Eingang

A An Audio-Eingang
B An Audio-Ausgang
C An S-Video-Ausgang
D An FBAS-Video-Ausgang
E An S-Video-Eingang
F An FBAS-Video-Eingang

Fernsehgerät und/oder DBS-Tuner

Drücken Sie die Taste TV SOUND/DBS (oder TV/DBS auf der Fernbedienung), um nach dem Anschluss einen Ton zu hören.

RX-8032VSL/RX-7032VSL

Schließen Sie das Fernsehgerät an die dafür vorgesehenen Buchsen MONITOR OUT an, um das Wiedergabebild der angeschlossenen Video-Komponenten zu sehen.

A An Audio-Ausgang
B An Komponenten-Video-Eingang (Nur für RX-8032VSL)
© An S-Video-Eingang
D An FBAS-Video-Eingang

RX-8032VSL/RX-7032VSL

A An Audio-Ausgang
B An Komponenten-Video-Ausgang (Nur für RX-8032VSL)
C An S-Video-Ausgang
D An FBAS-Video-Ausgang

Hinweis:

Wenn Sie einen DBS-Tuner an die Buchsen TV SOUND/DBS IN anschließen, ändern Sie den Namen der Signalquelle, die im Display für die Signalquelle angezeigt wird, in „DBS“. Andernfalls können Sie kein Bild vom DBS-Tuner sehen. Weitere Informationen finden Sie auf Seite 21.

DVD-Spieler

- Anschließen eines DVD-Spielers über Stereoausgangsbuchsen:

Drücken Sie die Taste DVD, um nach dem Anschluss einen Ton zu hören.

A An Komponenten-Video-Ausgang (Nur für RX-8032VSL)
B An S-Video-Ausgang
C An FBAS-Video-Ausgang
D An linken/rechten Audio-Ausgang Frontkanal (oder ggf. an gemischten Audioausgang)

- Anschließen eines DVD-Spielers über die analogen diskreten Ausgangsbuchsen (5,1-Kanal-Wiedergabe):

Drücken Sie die Taste DVD MULTI, um nach dem Anschluss einen Ton zu hören.

A An Komponenten-Video-Ausgang (Nur für RX-8032VSL)
B An Subwoofer-Ausgang
C An Audio-Ausgang Center-Kanal
D An S-Video-Ausgang
E An FBAS-Video-Ausgang
F An linken/rechten Audio-Ausgang Frontkanal
G An linken/rechten Audio-Ausgang Surround-Kanal

Digitale Anschlüsse

Dieser Receiver ist mit vier DIGITAL IN Anschlüssen ausgestattet—cinem digitalen Koaxialanschluss und drei digitalen optischen Anschlüssen—und einem DIGITAL OUT (optischen) Anschluss auf der Geräterückseite.

- Für RX-8032VSL: Einen weiteren digitalen optischen Eingang finden Sie auf der Frontplatte (Siehe Seite 13).

WICHTIG:

• Wenn Sie einen DVD-Spieler, einen digitalen TV-Tuner oder einen DBS-Tuner an die digitalen Buchsen anschließen, müssen Sie das jeweilige Gerät auch an die Videobuchse auf der Rückseite des Geräts anschließen. Ohne Anschluß an die Videobuchse kann kein Bild angezeigt werden.
• Nach dem Anschluß der obigen Komponenten an die Anschlüssen DIGITAL IN, stellen Sie ggf. folgendes richtig ein.
  – Geben Sie die Einstellungen Eingänge richtig ein. Einzelheiten finden Sie unter „Einstellen der digitalen externen Eingangsgeräte“ auf Seite 31.
• Wählen Sie den richtigen digitalen Eingangsbetrieb. Weitere Informationen finden Sie unter „Auswählen des Analog-oder Digitaleingangsmodus“ auf Seite 19.

Digitaleingangs

Sie können alle digitalen Komponenten anschließen, die über koaxiale oder optische digitale Ausgänge verfügen.

Digitales Koaxialkabel (gehört nicht zum Lieferumfang) zur Verbindung von digitalen Koaxialanschlüssen

Digitales Lichtwellenleiterkabel (gehört nicht zum Lieferumfang) zur Verbindung von digitalen optischen Anschlüssen

Hinweise:

• Im Versandzustand ab Werk können die Anschlüsse DIGITAL IN als digitale Eingänge für die folgenden Geräte benutzt werden:
• DIGITAL 1 (koaxial): Für DVD-Spieler
• DIGITAL 2 (optisch): Für CD-Spieler
• DIGITAL 3 (optisch): Für digitalen TV-Tuner
• DIGITAL 4 (optisch): Für CD-Recorder
• Wenn Sie den CD-Spieler oder CD-Recorder (oder MD-Recorder: nur für RX-8032VSL) mit dem COMPU LINK-Fernbedienungssystem bedienen möchten, schließen Sie ebenfalls die Zielkomponente an (Siehe „Analoge Anschlüsse“ auf Seiten 12 und 13).

Digitaler Ausgang

Sie können alle digitalen Komponenten anschließen, die über eine optisch-digitale Eingangsbuchse verfügen.

Digitales Lichtwellenleiterkabel (gehört nicht zum Lieferumfang) zur Verbindung von digitalen optischen Anschlüssen

Wenn das digitale Aufnahmegerät, z.B. ein MD-Recorder und CD-Recorder, mit einem digitalen Eingang ausgestattet ist und dieser Eingang mit dem Ausgang DIGITAL OUT verbunden wird, können Digital-Digital-Aufnahmen durchgeführt werden.

Hinweis:

Das Format des digitalen Ausgangssignals, das an den Anschluß DIGITAL OUT geleitet wird, entspricht dem Format des Eingangssignals. Wenn also das Eingangssignal im DTS Digital Surround-Format vorliegt, weist auch das Ausgangssignal das DTS Digital Surround-Format auf.

Anschließen des Netzkabels

Ehe Sie den Receiver an eine Netzsteckdose anschließen, vergewissern Sie sich, daß Sie alle Anschlüsse vorgenommen haben.

Verbinden Sie das Netzkabel mit einer Netzsteckdose.

Achten Sie darauf, daß das Netzkabel nicht mit den Anschlußkabeln und dem Antennenkabel in Berührung kommt. Wir empfehlen Ihnen, ein Koaxialkabel zu verwenden, um die Antenne anzuschließen, da es gut gegen Störungen abgeschirmt ist.

Hinweis:

Benutzerdefinierte Einstellungen, wie beispielsweise gespeicherte Sender und Klangeinstellungen, können in den folgenden Fällen innerhalb weniger Tage gelöscht werden:

– Das Netzkabel wird abgezogen.

– Die Stromversorgung fällt aus.

ACHTUNG:

• Berühren Sie das Netzkabel nicht mit nassen Händen.
• Ziehen Sie nicht am Netzkabel, um den Receiver vom Netz zu trennen. Wenn Sie den Receiver vom Netz abtrennen wollen, halten Sie stets den Stecker selbst, und drücken Sie beim Abziehen gegen die Steckdose, um das Kabel nicht zu beschädigen.

Die folgenden Vorgänge werden im allgemeinen ausgeführt, wenn Sie eine Signalquelle wiedergeben wollen.

Die folgenden Bedienschritte werden mit den Tasten auf der Frontplatte beschrieben.

Für die gleichen Funktionen können Sie auch die Tasten auf der Fernbedienung verwenden, wenn diese gleich oder ähnlich bezeichnet sind.

Allgemeine Bedienung

1 Schalten Sie das Gerät ein.

- Sehen Sie hierzu „Einschalten der Stromversorgung“ weiter unten auf dieser Seite.

2 Wählen Sie die Signalquelle aus.

- Sehen Sie hierzu „Auswählen der Wiedergabesignalquelle“ auf der rechten Seite.

3 Stellen Sie die Lautstärke ein.

- Sehen Sie „Einstellen der Lautstärke“ auf Seite 18.

4 Wählen Sie die Surround- oder DSP-Modi aus.

- Sehen Sie „Aktivieren der Surround-Modi“ (Seite 39) und „Aktivieren der DSP-Modi“ (Seite 41).

Einschalten der Stromversorgung

Drücken Sie die Taste Ⓓ/1 STANDBY/ON (oder AUDIO Ⓓ/1 auf der Fernbedienung).

Die Anzeige STANDBY schaltet sich aus. Der Name der aktiven Signalquelle und der Surround-/DSP-Modus werden im Display angezeigt.

Der Name der aktiven Signalquelle und der Surround-/DSP-Modus werden angezeigt

Um das Gerät auszuschalten (Bereitschaftsmodus), drücken Sie erneut Ⓐ/I STANDBY/ON (oder AUDIO) auf der Fernbedienung).

Die Anzeige STANDBY schaltet sich ein.

Hinweis:

Im Bereitschaftsmodus wird eine kleine Strommenge verbraucht. Wenn Sie die Stromversorgung vollständig ausschalten wollen, ziehen Sie das Netzkabel aus.

Auswählen der Wiedergabesignalquelle

Drücken Sie eine der Tasten, mit denen Sie die Signalquelle direkt wählen können.

- Der Name der ausgewählten Signalquelle und der zuvor ausgewählte Surround-/DSP-Modus werden ebenfalls im Display angezeigt.

Der Name der ausgewählten Signalquelle und der aktive Surround-/DSP-Modus werden angezeigt

Für RX-8032VSL

• Die entsprechende Signalquellenlampe leuchtet auf (z.B., wenn DVD als Signalquelle ausgewählt wird).

Auf der Fernbedienung

Für RX-7032VSL

Am Gerät

Auf der Fernbedienung

Hinweise:

• Für RX-8032VSL: Wenn Sie ein MD-Recorder (an die Buchsen TAPE/MD IN) und einen DBS-Tuner (an die Buchsen TV SOUND/DBS IN) anschließen, ändern Sie die Namen der Signalquelle, die im Display angezeigt wird. Weitere Informationen finden Sie auf Seite 21.
• Für RX-7032VSL: Wenn Sie ein CD-Recorder (an die Buchsen TAPE/CDR IN) und einen DBS-Tuner (an die Buchsen TV SOUND/DBS IN) anschließen, ändern Sie die Namen der Signalquelle, die im Display angezeigt wird. Weitere Informationen finden Sie auf Seite 21.

Signal- und Lautsprecheranzeigen im Display

Durch Überprüfen der folgenden Anzeigen können Sie auf einfache Art und Weise bestätigen, welche Lautsprecher Sie aktivieren und welche Signalquellen vom Receiver wiedergegeben werden.

Lautsprecheranzeigen

Welche Lautsprecher-Anzeige aufleuchtet, hängt von der Einstellung der Lautsprecher ab (Weitere Informationen finden Sie unter „Einstellen der Lautsprecher“ auf Seite 29).

• Die Rahmen der Anzeigen „L“, „C“, „R“, „LS“, „RS“ und „SB“ leuchten, wenn die entsprechenden Lautsprecher auf „LARGE“ oder „SMALL“ eingestellt sind und wenn der Lautsprecher für die gegenwärtig gewählte Surround-/DSP-Betriebsart benötigt wird.
• Leuchtet, wenn „SUBWOOFER“ auf „YES“ SUBWFR eingestellt ist (Siehe Seite 29).
• Die drei Rahmen in der Reihe „SB“ werden nicht zur gleichen Zeit verwendet. Wenn „SBACK OUT“ auf „2SP“ eingestellt ist, werden die linken und rechten verwendet. Wenn es auf „1SPK“ eingestellt ist, wird der mittlere verwendet (Siehe Seite 29).

Die Signalanzeigen leuchten auf, um die eingehenden Signale anzuzeigen.

L: • Der Digitaleingang ist aktiviert: Leuchtet, wenn ein Signal für den linken Kanal eingeht.
- Der Analogeingang ist aktiviert: Leuchtet immer.
R: • Der Digitaleingang ist aktiviert: Leuchtet, wenn ein Signal für den rechten Kanal eingeht.
- Der Analogeingang ist aktiviert: Leuchtet immer.
C: Leuchtet, wenn ein Signal für den Mittelkanal eingeht.
LFE: Leuchtet, wenn ein Signal für den LFE-Kanal eingehnt.
LS: Leuchtet, wenn ein Signal für den linken Surround-Kanal eingeht.
RS: Leuchtet, wenn ein Signal für den rechten Surround-Kanal eingeht.
S: Leuchtet, wenn ein Monosignal für den Surround-Kanal eingeht.
SB: Leuchtet, wenn ein Signal für den hinteren Surround-Kanal cingeht.

Hinweis:

„L“, „C“, „R“, „LFE“, „LS“ und „RS“ leuchten auf, wenn „DVD MULTI“ als Signalquelle gewählt ist.

Erklärung der Lautsprecher- und Signalquellenanzeigen

Bsp. Es kommt kein Ton aus dem Mittellautsprecher und den hinteren Surround-Lautsprechern, obwohl der Receiver die Signale für den Mittelkanal und den hinteren Surround-Kanal empfängt.

Auswählen verschiedener Signalquellen für Bild und Ton

Sie können das Bild einer Videokomponente und gleichzeitig den Ton einer Audioquelle wiedergeben.

- Sobald Sie eine Videoquelle ausgewählt haben, werden die Bilder der ausgewählten Signalquelle an das Fernsehgerät übertragen, solange bis Sie eine andere Videoquelle auswählen.

Drücken Sie eine der Audio-Signalquellenauswahltasten während ein Bild einer Videokomponente, wie z. B. eines Videorecorder oder DVD-Spielers usw., wiedergegeben wird.

Für RX-8032VSL

Für RX-7032VSL

Auf der Fernbedienung

Auf der Fernbedienung

Hinweis:

Für RX-8032VSL: Wenn die Bildwiedergabe über die COMPONENT VIDEO-Buchsen erfolgt, kann diese Funktion nicht verwendet werden.

Einstellen der Lautstärke

Auf der Frontplatte:

Um die Lautstärke anzuheben, drehen Sie den Regler MASTER VOLUME im Uhrzeigersinn.

Um die Lautstärke abzusenken, drehen Sie ihn entgegen dem Uhrzeigersinn.

Auf der Fernbedienung:

Um die Lautstärke anzuheben, drücken Sie VOLUME +. Um die Lautstärke abzusenken, drücken Sie VOLUME -.

ACHTUNG:

Stellen Sie die Lautstärke immer auf einen geringen Pegel ein, ehe Sie eine Signalquelle wiedergeben. Wenn die Lautstärke auf einen hohen Pegel eingestellt ist, kann der plötzlich einsetzende Druck der Schallenergie Ihr Hörvermögen und/oder Ihre Lautsprecher dauerhaft schädigen.

Hinweise:

• Der Lautstärkepegel kann im Bereich zwischen „0“ (Minimum) und „70“ (Maximum) eingestellt werden.
• Wenn der Eintastenbetrieb (One Touch Operation) auf „ON“ gesetzt wird (Siehe Seite 32), brauchen Sie die Lautstärke nicht einzustellen, wenn Sie die Signalquelle wechseln. Der gespeicherte Lautstärkepegel wird automatisch eingestellt.

Aktivieren der Frontlautsprecher

Wenn zwei Frontlautsprecherpaare, an den Receiver angeschlossen sind, können Sie wählen, welches Paar Sie verwenden wollen.

Um die an den FRONT SPEAKERS ① angeschlossenen Lautsprecher zu benutzen, drücken Sie SPEAKERS ON/OFF 1, so dass die Anzeige SPEAKERS 1 auf dem Display aufleuchtet. Stellen Sie sicher, dass SPEAKERS 2 nicht auf dem Display angezeigt.

Um die an den FRONT SPEAKERS ② angeschlossenen Lautsprecher zu benutzen, drücken Sie SPEAKERS ON/OFF 2, so dass die Anzeige SPEAKERS 2 auf dem Display aufleuchtet. Stellen Sie sicher, dass SPEAKERS 1 nicht auf dem Display angezeigt.

Um beide Lautsprecherpaare zu benutzen, drücken Sie SPEAKERS ON/OFF 1 und SPEAKERS ON/OFF 2, so dass die Anzeigen SPEAKERS 1/2 auf dem Display aufleuchten.

Um beide Lautsprecherpaare zu benutzen, drücken Sie SPEAKERS ON/OFF 1 und SPEAKERS ON/OFF 2, so dass die Anzeigen SPEAKERS 1/2 nicht auf dem Display aufleuchten. Die Anzeige HEADPHONE leuchtet, und „HEADPHONE“ wird im Display angezeigt.

- Nach Einschalten der Lautsprecher werden der zuvor ausgewählte Surround- und DSP-Modus aktiviert.

Wiedergabe nur über Kopfhörer:

Beide Frontlautsprecher deaktivieren und Kopfhörer an die PHONES-Buchse anschließen.

Sie können Klangeffekte über die Kopfhörer genießen, wenn der Surround- oder DSP-Modus aktiviert ist—3D HEADPHONE (3D H PHONE)-Modus.

- „3D H PHONE“ wird auf dem Display angezeigt und die Anzeigeleuchten für DSP und HEADPHONE leuchten auf dem Display auf. (Weitere Informationen finden Sie auf Seite 38.)

Hinweis:

Wenn Sie „DVD MULTI“ als Signalquelle oder einen Surround-/DSP-Modus auswählen, durch den die Mittel- oder Surround-Lautsprecher aktiviert werden, können Sie nur ein Lautsprecherpaar anschließen.

ACHTUNG:

Achten Sie darauf, die Lautstärke abzusenken:

- Bevor ein Kopfhörer angeschlossen oder aufgesetzt wird, da eine hohe Lautstärke Ihr Hörvermögen und auch den Kopfhörer schädigen kann.

- Bevor Lautsprecher erneut eingeschaltet werden, da die hohe Lautstärke über die Lautsprecher ausgegeben werden kann.

Aktivieren und Einstellen des Subwoofer Klangs

Sie können die Subwoofer-Wiedergabe deaktivieren, auch wenn ein Subwoofer angeschlossen ist und die Einstellung „YES“ unter „SUB WOOFER“ aktiviert wurde (Siche Seite 29). Diese Einstellung ist praktisch, wenn Sie spät nachts den Surround-Klang genießen möchten.

Drücken Sie die Taste SUBWOOFER OUT ON/OFF, um die Subwoofer-Wiedergabe zu deaktivieren.

Wenn Sie diese Taste wiederholt drücken, wird die Subwoofer-Wiedergabe deaktiviert („SUBWFR OFF“) oder aktiviert („SUBWFR ON“).

• Wenn der Subwoofer-Ausgang aktiviert wird, kann der Subwoofer-Ausgangspegel mit der Fernbedienung eingestellt werden.
  1 Drücken Sie die Taste SOUND.
  2 Drücken Sie die Taste SUBWOOFER.
  3 Drücken Sie die Taste LEVEL + oder -, um den Ausgangspegel (-10 dB bis +10 dB) einzustellen.

Hinweis:

Der Subwoofer-Ausgang kann nicht deaktiviert werden, wenn die Frontlautsprecher bei der Lautsprechergrößeneinstellung (Siehe Seite 29) oder im Lautsprecher Quick Setup (Siehe Seite 27) auf „SMALL“ eingestellt wurden.

Auswählen des Analog- oder Digitaleingangsmodus

Wenn Sie eine Digitalkomponente an eine Digitalbuchse angeschlossen haben (Siehe Seite 16), wählen Sie die digitale Eingangsbetriebsart aus.

Bevor Sie beginnen, bedenken Sie an Folgendes... Die Einstellung für den Digitaleingang sollte für die Signalquelle, für die Sie den digitalen Eingangsmodus auswählen möchten, korrekt durchgeführt werden (Siehe „Einstellen der digitalen externen Eingangsgeräte“ auf den Seiten 31 und 32).

1. Drücken Sie eine der Signalquellentasten, für die Sie den Eingangsmodus ändern möchten.

2. Für RX-8032VSL: DVD, VIDEO, TV (SOUND)/DBS, CD, CDR oder TAPE/MD*

3. Für RX-7032VSL: DVD, TV (SOUND)/DBS, CD oder TAPE/CDR*

* Der digitale Eingangsmodus kann nicht verwendet werden, wenn „TAPE“ als Signalquelle ausgewählt wird. Sehen Sie „Ändern der Bezeichnung der Signalquelle“ auf Seite 21 bzgl. des Änderns des Signalquellennamens.

Fortsetzung auf der nächsten Seite

2. Drücken Sie die Taste INPUT DIGITAL (oder ANALOG/DIGITAL INPUT auf der Fernbedienung), um „DGTL AUTO“ auszuwählen.

Die DIGITAL AUTO Anzeige leuchtet auf dem Display auf.

- Wenn Sie „DGTL AUTO“ auswählen, wird mit Hilfe der folgenden Anzeigen das digitale Signalformat des Eingangssignals angezeigt.

: Leuchtet, wenn lineare PCM-Signale eingespeist werden.

: Leuchtet, wenn Dolby Digital- oder Dolby Digital EX-Signale eingespeist werden.

: Leuchtet, wenn DTS- oder DTS-ES-Signale eingespeist werden.

Wenn keine der Anzeigen im Display leuchtet, wird das digitale Signalformat der eingehenden Signale vom Receiver nicht erkannt.

Bei der Wiedergabe einer im Dolby Digital- oder DTS Surround-Format codierten Software können folgende Symptome auftreten:

• Zu Beginn erfolgt keine Tonwiedergabe.
• Beim Durchsuchen oder Überspringen von Kapiteln oder Titeln treten Störgeräusche auf.

In diesem Fall, drücken Sie wiederholt die Taste INPUT DIGITAL, um „DGTL D.D“ oder „DGTL DTS“ auszuwählen.

- Wiederholtes Drücken der Taste INPUT DIGITAL ändert den Eingangsmodus wie folgt:

Wenn Sie „DGTL D.D“ oder „DGTL DTS“ auswählen, erlischt die Anzeige AUTO, und die Anzeige für das jeweilige digitale Signalformat leuchtet im Display.

- Wenn das Eingangssignal nicht mit dem ausgewählten digitalen Signalformat übereinstimmt, fängt der Rahmen der ausgewählten Anzeige an zu blinken.

Hinweis:

Wenn Sie die Stromversorgung ausschalten oder eine andere Signalquelle auswählen, werden die Einstellungen „DGTL D.D“ und „DGTL DTS“ deaktiviert, und die digitale Eingangsbetriebsart wird automatisch auf „DGTL AUTO“ zurückgesetzt.

Um den analogen Eingangsmodus erneut auszuwählen Drücken Sie die Taste INPUT ANALOG (oder wiederholt ANALOG/DIGITAL INPUT auf der Fernbedienung, bis im Display „ANALOG“ angezeigt wird). Die ANALOG Anzeige leuchtet auf.

Einstellen des Dynamikbereichs

Wenn Sie den Mitternachtsmodus verwenden, können Sie auch nachts ein baßintensives Klangbild genießen.

Drücken Sie auf die Taste MIDNIGHT MODE, so dass „MID NIGHT 1“ oder „MID NIGHT 2“ im Display angezeigt wird. Die MID NIGHT MODE Anzeige leuchtet ebenfalls auf.

MID NIGHT 1: Wählen Sie diese Einstellung, wenn Sie den Dynamikbereich ein wenig reduzieren möchten.

MID NIGHT 2: Wählen Sie diese Einstellung, wenn Sie den Komprimierungseffekt ganz anwenden möchten (ist spätnachts von Vorteil).

MID NIGHT OFF: Wählen Sie diese Einstellung, wenn Sie den Surround-Klang mit dem gesamten Dynamikbereich genießen möchten (keine Effekte aktiviert).

Hinweise:

• Bei Verwendung der Analog Direct-Funktion wird der Mitternachtsmodus vorübergehend ausgeschaltet.
• Der Mitternachtsmodus kann nicht für den DVD MULTI-Wiedergabemodus verwendet werden.

Dämpfen des Eingangssignals

Wenn der Eingangssignalpegel der Signalquelle zu hoch ist, kann die Wiedergabe verzerrt sein. Wenn dieser Fall eintritt, müssen Sie den Eingangssignalpegel dämpfen, um Verzerrung bei der Wiedergabe zu verhindern.

- Sobald eine Einstellung vorgenommen wird, wird sie für jede analoge Signalquelle gespeichert.

Drücken Sie die Taste INPUT ATT (INPUT ANALOG), und halten Sie sie gedrückt, so daß sich im Display die Anzeigelampe INPUT ATT einschaltet.

- Wenn Sie die Taste wiederholt drücken, wird die Eingangsdämpfung eingeschaltet („ATT ON“) oder ausgeschaltet („NORMAL“).

Hinweis:

Diese Funktion kann nicht verwendet werden, wenn „DVD MULTI“ ausgewählt oder Analog Direct aktiviert ist.

Ein- und Ausschalten von Analog Direct

Sie können eine originalgetreuere Wiedergabe genießen, wenn die Klangregelkreise umgangen werden, die für

Lautsprecherausgangspegelanpassung (Siehe Seite 34),

Digitalausgleich (Siehe Seite 34), Surround- und DSP-Modus (Siehe Seiten 36 bis 41), Bassverstärkungsfunktion (Siehe Seite 22) und Mitternachtsmodus (Siehe Seite 20) verwendet werden.

- Sobald eine Einstellung vorgenommen wird, wird sie für jede analoge Signalquelle gespeichert.

Drücken Sie die Taste ANALOG DIRECT, so dass „A DIRECT“ im Display angezeigt wird.

Die Leuchte der Taste leuchtet ebenfalls auf.

- Wenn Sie die Taste wiederholt drücken, Analog Direct schaltet die Funktion ein und aus.

Hinweise:

• Wenn der digitale Eingangsmodus verwendet wird, steht die Analog Direct-Funktion nicht zur Verfügung.
• Wenn Sie den Surround- oder DSP-Modus einschalten, wird die Analog Direct-Funktion beendet und zuvor eingestellte Klangbildeinstellungen werden wiederhergestellt.
• Bei Verwendung der Analog Direct-Funktion wird der Mitternachtsmodus vorübergehend ausgeschaltet.
• Das Einschalten der Analog Direct-Funktion schaltet die Eingangsdämpfung (Seite 20) aus (und CC-Converter für RX-8032VSL: unten).

Einstellen von natürlicher Wiedergabe

Der CC (Compensative Compression)-Konverter von JVC vermeidet Schwankungen und Brummen und reduziert in erstaunlichem Maß digitale Verzerrungen durch die Verarbeitung von digitalen Musiksignalen in 24 Bit-Quantisierung und das Erhöhen der Abtastfrequenz auf 128 kHz (für 32 kHz Signale)/176,4 kHz (für 44,1 kHz Signale)/192 kHz (für 48 kHz Signale).

Der CC-Konverter bietet natürliche Klangfelder sowohl von digitalen als auch analogen Signalquellen.

Drücken Sie die Taste CC CONVERTER, so dass die Leuchte der Taste aufleuchtet.

- Mit jedem Druck auf die Taste wird der CC-Konverter abwechselnd ein- und ausgeschaltet (die Anzeige erlischt).

Hinweis:

Diese Funktion können Sie nicht verwenden, wenn die Analog Direct-Funktion eingeschaltet ist. Wenn Sie Analog Direct einschalten und diese Funktion bereits aktiviert ist, wird diese Funktion deaktiviert.

Ändern der Bezeichnung der Signalquelle

Wenn Sie einen MD-Recorder an die Buchsen TAPE/MD IN oder einen DBS-Tuner an die Buchsen TV SOUND/DBS IN auf der Rückseite angeschlossen haben, ändern Sie den Namen der Signalquelle, die im Display angezeigt wird.

Ändern der Quellennamens von "TV" auf "DBS":

1. Drücken Sie die Taste TV SOUND/DBS.

- Vergewissern Sie sich, dass „TV“ im Display angezeigt wird.

1. Halten Sie die Taste TV SOUND/DBS gedrückt, bis „ASSGN. DBS“ im Display angezeigt wird.

Wenn Sie einen DBS-Tuner an die TV SOUND/DBS-Buchsen anschließen, ändern Sie den Signalquellennamen auf „DBS“, damit DBS auf dem Display angezeigt wird, wenn dies als Signalquelle ausgewählt wird. Andernfalls können Sie kein Bild vom DBS-Tuner sehen.

Für RX-8032VSL:

Ändern der Quellennamens von "TAPE" auf "MD":

1. Drücken Sie die Taste TAPE/MD.

- Vergewissern Sie sich, dass „TAPE“ im Display angezeigt wird.

1. Halten Sie die Taste TAPE/MD gedrückt, bis „ASSGN. MD“ im Display angezeigt wird.

Für RX-7032VSL:

Ändern der Quellennamens von "TAPE" auf "CDR":

1. Drücken Sie die Taste TAPE/CDR.

- Vergewissern Sie sich, dass „TAPE“ im Display angezeigt wird.

1. Halten Sie die Taste TAPE/CDR gedrückt, bis „ASSGN. CDR“ im Display angezeigt wird.

Wiederholen Sie das obige Verfahren, um den Signalquellennamen auf „TV“ und „TAPE“ zu ändern.

Hinweis:

Wenn Sie den Namen der Signalquelle nicht ändern, können Sie die angeschlossenen Komponenten dennoch verwenden. Es entstehen jedoch einige Unbequemlichkeiten.

• Für RX-7032VSL:

• „TAPE“ oder „TV“ wird im Display angezeigt, wenn der MD-Recorder oder der DBS-Tuner ausgewählt wird.
  – Sie können nicht den digitalen Eingang (Siehe Seite 21) für den MD-Recorder verwenden.
  – Sie können nicht das COMPU LINK-Fernbedienungssystem (Siehe Seite 43) verwenden, um den MD-Recorder zu bedienen.

• Für RX-7032VSL:

• „TAPE“ oder „TV“ wird im Display angezeigt, wenn der CD-Recorder oder der DBS-Tuner ausgewählt wird.
• Sie können nicht den digitalen Eingang (Siehe Seite 21) für den CD-Recorder verwenden.

Die folgenden Grundfunktionen können nur über die Fernbedienung ausgeführt werden.

Verstärken der Baßfrequenzen

Der Baßpegel kann verstärkt werden.

- Sobald eine Einstellung vorgenommen wird, wird sie für jede Signalquelle gespeichert.

1. Drücken Sie die Taste SOUND.

Die Zifferntasten werden aktiviert, um Klangeinstellungen vornehmen zu können.

1. Drücken Sie die Taste BASS BOOST, um die Bassverstärkung zu aktivieren.

Die BASS BOOST-Anzeige leuchtet auf.

- Wenn Sie diese Taste wiederholt drücken, wird die Baßverstärkungsfunktion abwechselnd aktiviert („BOOST ON“) und deaktiviert („BOOST OFF“).

Für RX-7032VSL:

Sie können die Taste BASS BOOST auf der Frontplatte verwenden.

Bei aktivierter Bassverstärkung leuchtet die Leuchte an der Taste auf.

- Jeder Druck auf diese Taste schaltet die Bassverstärkung ein bzw. aus.

Hinweise:

- Diese Funktion hat nur einen Einfluss auf den Ton, der von den Frontlautsprechern, dem Mittellautsprecher und dem Subwoofer ausgegeben wird.

- Bei Verwendung der Analog Direct-Function (Siehe Seite 21) wird die Bassverstärkung vorübergehend ausgeschaltet.

Stummschalten der Wiedergabe

Drücken Sie die Taste MUTING, um die Wiedergabe über alle angeschlossenen Lautsprecher und den Kopfhörer stummzuschalten.

Im Display wird „MUTING“ angezeigt, und die Lautstärke wird ausschaltet (die Anzeige des Lautstärkereglers schaltet sich aus).

Drücken Sie die Taste MUTING erneut, um die Wiedergabe erneut einzuschalten.

- Wenn Sie den Regler MASTER VOLUME auf der Frontplatte betätigen oder die Tasten VOLUME +/- auf der Fernbedienung drücken, wird die Lautstärke ebenfalls wiederhergestellt.

Einstellen der Display-Helligkeit

Sie können die Helligkeit des Displays verändern.

Drücken Sie die Taste DIMMER.

- Mit jedem Druck auf die Taste ändert sich die Helligkeit der Anzeige wie folgt:

Verwenden der Einschlafschaltuhr

Mit Hilfe der Einschlafschaltuhr können Sie einschlafen, während Sie Musik hören.

Erreichen der Ausschaltzeit, der Receiver schaltet sich automatisch aus.

Drücken Sie wiederholt die Taste SLEEP.

Die Anzeige SLEEP leuchtet auf dem Display auf und die Ausschaltzeit ändert sich in 10-Minuten-Intervallen:

So überprüfen oder ändern Sie die Restzeit bis zur Ausschaltzeit:

Drücken Sie einmal die Taste SLEEP.

Die Restzeit bis zur Ausschaltzeit wird in Minuten angezeigt.

- Um die Ausschaltzeit zu ändern, drücken Sie wiederholt die Taste SLEEP.

So deaktivieren Sie die Einschlafschaltuhr:

Drücken Sie wiederholt die Taste SLEEP, bis „SLEEP 0min“ im Display angezeigt wird. (Die Anzeige SLEEP schaltet sich aus.)

- Wenn Sie die Stromversorgung ausschalten, wird auch die Einschlafschaltuhr deaktiviert.

Aufnehmen einer Signalquelle

Für Analog/Analog-Aufnahmen

Sie können gleichzeitig jede beliebige Wiedergabequelle mit den an den Audioausgängen auf der Geräterückseite angeschlossenen Aufnahmekomponenten aufzeichnen.

Für Digital-Digital-Aufnahmen

Sie können den aktuell aktivierten Digitaleingang über den Receiver mit einem digitalen Aufnahmegerät aufzeichnen, das an die Anschluß DIGITAL OUT angeschlossen ist.

Hinweise:

• Analog-Digital- und Digital-Analog-Aufnahmen sind nicht möglich.
• Der Lautstärkepegel, der Mitternachtsmodus (Siehe Seite 20), die Baßverstärkung (Siehe linke Spalte), der digitale Frequenzgangausgleich (Siehe Seite 34), Surround- und DSP-Modi (Siehe Seiten 36 bis 41) haben keinerlei Auswirkung auf die Aufnahme.

Grundeinstellungen—automatische Speicherung

Wenn Sie die folgenden Vorgänge durchführen, speichert dieser Receiver für die jeweiligen Wiedergabesignalquellen automatisch die aktivierten Klangeinstellungen:

• stromversorgung ausschalten,
• wiedergabesignalquelle ändern, und
- bei der Änderung des Signalquellennamense (Siehe Seite 21).

Wenn Sie die Signalquelle ändern, werden die für die neu ausgewählte Signalquelle gespeicherten Einstellungen automatisch abgerufen.

Die folgenden Werte können für die einzelnen Signalquellen gespeichert werden:

• Analoge/digitale Eingangsmodus (Siehe Seiten 19 und 20)
• Eingangsdämpfermodus (Siehe Seite 20)
• Analog Direct-Funktion (Siehe Seite 21)
• Digitaler Frequenzgangausgleich (Siche Seite 34)
- Ausgangspegel der Lautsprecherkanäle (Siehe Seite 34)
- Einstellung des Surround- und DSP-Modus (Siehe Seiten 39 und 41)
- Einstellung der Bassverstärkung (Siehe linke Spalte)

Hinweise:

• Wenn das UKW- oder MW-/LW-Frequenzband als Signalquelle aktiviert ist, können Sie für jedes Frequenzband unterschiedliche Einstellungen zuweisen.
• Stellen Sie den Eintastenbetrieb auf „ON“ (Siehe Seite 32), wenn der Lautstärkepegel mit den obigen Einstellungen gespeichert werden soll.

Empfangen von Radiosendungen

Sie können alle Sender einzeln einstellen oder den Senderspeicher verwenden, um einen bestimmten Sender direkt anzuwählen.

Manuelles Abstimmen von Sendern

1. Drücken Sie die Taste FM oder AM, um das Frequenzband zu wählen.

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt.

2. Drücken Sie wiederholt die Taste FM/AM TUNING ▲ oder ▼, bis Sie die gewünschte Frequenz gefunden haben.

• FM/AM TUNING ▲ erhöht die Frequenz.
• FM/AM TUNING ▼ verringert die Frequenz.

• Wenn ein Sender mit ausreichender Signalstärke eingestellt ist, schaltet sich die Anzeige TUNED im Display ein.
• Wenn eine UKW-Stereosendung empfangen wird, schaltet sich die Anzeige STEREO ebenfalls ein.
• Wenn Sie in Schritt 2 die Taste drücken (und wieder loslassen), ändert sich die Frequenz so lange, bis ein Sender eingestellt ist.

Verwenden des Senderspeichers

Sobald ein Sender einer Kanalnummer zugeordnet worden ist, kann dieser Sender schnell eingestellt werden. Sie können maximal 30 UKW-Sender und 15 MW/LW-Sender speichern.

So speichern Sie Sender

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 2.

NUR auf der Frontplatte:

1. Stellen Sie den Sender ein, den Sie speichern wollen (Siehe „Manuelles Abstimmen von Sendern“ auf linke spalte).

- Wenn Sie den UKW-Empfangsmodus für diesen Sender speichern wollen, müssen Sie den gewünschten UKW-Empfangsbetrieb wählen. Weitere Informationen finden Sie unter „Wählen des UKW-Empfangsmodi“ auf Seite 24.

2. Drücken Sie die Taste MEMORY.

Die Speicherplatznummer blinkt etwa 10 Sekunden lang im Display.

3. Drücken Sie FM/AM PRESET ▲ oder ▼, um eine Kanalnummer auszuwählen, während die Kanalnummerposition blinkt.

4. Drücken Sie die Taste MEMORY erneut, während die gewählte Kanalnummer im Display blinkt.

Die gewählte Kanalnummer blinkt anschließend nicht mehr. Der Sender wird der gewählten Kanalnummer zugeordnet.

5. Wiederholen Sie Schritt 1 bis 4, um alle gewünschten Sender zu speichern.

So löschen Sie einen gespeicherten Sender

Wenn Sie auf einem bereits belegten Kanal einen neuen Sender speichern, wird der zuvor gespeicherte Sender gelöscht.

So rufen Sie einen gespeicherten Sender ab Auf der Frontplatte:

1. Drücken Sie die Taste FM oder AM, um das Frequenzband zu wählen.

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt.

2. Drücken Sie FM/AM PRESET ▲ oder ▼, bis Sie die gewünschte Frequenz gefunden haben.

• FM/AM PRESET ▲ erhöht die Frequenz.
• FM/AM PRESET ▼ verringert die Frequenz.

Auf der Fernbedienung:

1. Drücken Sie die Taste FM oder AM, um das Frequenzband zu wählen.

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt.

- Bei jedem erneuten Tastendruck wechselt das Frequenzband zwischen FM und AM (MW/LW).

2. Drücken Sie die Zifferntasten, um einen gespeicherten Sender abzurufen.

• Drücken Sie 5, um Kanal 5 auszuwählen.
• Drücken Sie +10 und 5, um Kanal 15 auszuwählen.
• Drücken Sie +10 und 10/0, um Kanal 20 auszuwählen.
• Drücken Sie +10, +10 und dann 10/0, um Kanal 30 auszuwählen.

Hinweis:

Wenn Sie die Zifferntasten auf der Fernbedienung verwenden, achten Sie darauf, daß sie für den Tuner und nicht für den CD-Spieler oder andere Signalquellen aktiviert wurden. (Siehe Seite 44.)

Wählen des UKW-Empfangsmodi

Eine UKW-Stereosendung läßt sich nur mit Schwierigkeiten einstellen oder ist verrauscht, Sie können den UKW-Empfangsmodus ändern, während Sie einen UKW-Sender empfangen.

- Sie können den UKW-Empfangsmodus zusammen mit einem Sender speichern. (Siehe Seite 23).

Drücken Sie die Taste FM MODE, während Sie einen UKW-Sender hören.

- Wenn Sie diese Taste wiederholt drücken, wird der UKW-Empfangsmodus abwechselnd zwischen „AUTOMUTING“ und „FM MODE MONO“ umgeschaltet.

AUTOMUTING: Verwenden Sie normalerweise diese Einstellung.Wenn eine Sendung stereophon übertragen wird, hören Sie Stereoklang. Wenn eine Sendung monophon übertragen wird, hören Sie Monoklang.Diese Modus ist auch nützlich, um das Rauschen zwischen den einzelnen Sendeern zu unterdrücken. Die Anzeige AUTO MUTING schaltet sich in thisem Fall im Display ein. (Grundeinstellung)

MODE MONO: Wählen Sie diese Einstellung aus, um den Empfang zu verbessern (keine stereophone Wiedergabe möglich).In dieser Modus hören Sie das Rauschen beim Abstimmen zwischen den einzelnen Sendern. Die Anzeige AUTO MUTING schaltet sich im Display aus. (Die Anzeige STEREO erlischt.)

Hinweis:

Wenn Sie FM MODE auf der Fernbedienung verwenden, achten Sie darauf, dass es für den Tuner aktiviert ist und nicht für die CD oder andere. (Siehe Seite 44.)

Empfangen von UKW-Sendern mit RDS

Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Stationsnamen sowie Informationen über die aktuelle Sendung übermitteln, z. B. Sport oder Musik usw.

- Wenn Sie einen UKW-Sender eingestellt haben, der den RDS-Dienst bietet, schaltet sich die Anzeige RDS im Display ein.

Mit diesem Receiver können Sie die folgenden Typen von RDS-Signalen empfangen:

PS (Sendername) : Allgemein bekannte Sendernamen werden angezeigt

PTY (Sendungstyp) : Der Sendungstyp wird angezeigt

RT (Radiotext) : Es werden Textmeldungen angezeigt, die der Sender überträgt

Enhanced Other Networks (vorübergehendes Umschalten auf eine gewünschte Sendung)

: Es werden Informationen über Sendungstypen angezeigt, die von anderen RDS-Sendern übertragen werden.

Hinweise:

• RDS steht für MW-Sender nicht zur Verfügung.
- Nicht alle UKW-Sender übertragen RDS-Signale, und nicht alle RDS-Sender bieten dieselben Dienste. Wenden Sie sich im Zweifelsfall an die lokalen Radiosender, um genauere Informationen über die in Ihrer Gegend verfügbaren RDS-Dienste in Erfahrung zu bringen.
- RDS funktioniert möglicherweise nicht richtig, wenn der eingestellte Sender das RDS-Signal nicht ordnungsgemäß überträgt oder die Signalstärke nicht ausreicht.

So zeigen Sie die RDS-Informationen an

Die RDS-Informationen, die der Sender überträgt, werden im Display angezeigt.

Drücken Sie die Taste DISPLAY MODE auf der Fernbedienung, während Sie einen UKW-Sender hören.

- Mit jedem Druck auf die Taste ändert sich die Anzeige wie folgt:

PS (Sendername)

: Während der Suche erscheint „PS“ und anschließend werden die Sendernamen angezeigt. „NO PS“ wird angezeigt, wenn kein Signal übertragen wird.

PTY (Sendungstyp)

: Während der Suche erscheint „PTY“ und anschließend wird der Sendungstyp angezeigt. „NO PTY“ wird angezeigt, wenn kein Signal übertragen wird.

RT (Radiotext)

: Während der Suche erscheint „RT“ und anschließend wird der Meldungstext angezeigt, den der Sender überträgt. „NO RT“ wird angezeigt, wenn kein Signal übertragen wird.

Hinweise:

• Wenn Sie die Taste DISPLAY MODE der Fernbedienung verwenden, achten Sie darauf, dass auf dem Display der Fernbedienung „TUNER“ angezeigt wird. Wenn das nicht der Fall ist, drücken Sie zuerst die Taste FM/AM und anschließend DISPLAY MODE.
• Wenn die Suche sofort beendet wird, werden „PS“, „PTY“ und „RT“ nicht im Display angezeigt.
• Manche Sonderzeichen und Symbole werden eventuell nicht korrekt dargestellt. (Das Display kann keine Buchstaben mit Akzentzeichen darstellen. „A“, kann zum Beispiel für „Ä, Ä, Ä, Ä, Ä und Ä“ stehen).

Suchen einer Sendung nach PTY-Codes

Einer der Vorteile des RDS-Dienstes besteht darin, dass Sie die gespeicherten Sender nach einem bestimmten Sendungstyp durchsuchen können (Siehe Seite 23), indem Sie die entsprechenden PTY-Codes eingeben.

So suchen Sie mit Hilfe der PTY-Codes eine Sendung

Bevor Sie beginnen, denken Sie an Folgendes...

• Drücken Sie die Taste PTY SEARCH während der Suche, um die Suche zu einem beliebigen Zeitpunkt abzubrechen.
• Wenn Sie die Tasten auf der Fernbedienung drücken, stellen Sie sicher, dass Sie einen UKW-Sender mit der Fernbedienung gewählt haben. Wenn dies nicht der Fall ist, funktionieren die RDS-Steuertasten nicht für den RDS-Betrieb. (Wenn Sie die Taste FM/AM drücken, wird die Fernbedienung für den RDS-Betrieb aktiviert).
• Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

NUR mit der Fernbedienung:

1. Drücken Sie die Taste PTY SEARCH, während Sie einen UKW-Sender hören.

„PTY SELECT“ blinkt im Display.

1. Drücken Sie die Taste PTY ⊕ oder PTY ⊖ bis der gewünschte PTY-Code im Display angezeigt wird, solange „PTY SELECT“ blinkt.

- Mit jedem Druck auf die Taste ändert sich der PTY-Code wie folgt:

None ⇌ News ⇌ Affairs ⇌ Info ⇌ Sport ⇌ Educate ⇌ Drama ⇌ Culture ⇌ Science ⇌ Varied ⇌ Pop M(usic) ⇌ Rock M(usic) ⇌ Easy M(usic) ⇌ Light M(usic) ⇌ Classics ⇌ Other M(usic) ⇌ Weather ⇌ Finance ⇌ Children ⇌ Social ⇌ Religion ⇌ Phone In ⇌ Travel ⇌ Leisure ⇌ Jazz ⇌ Country ⇌ Nation M(usic) ⇌ Oldies ⇌ Folk M(usic) ⇌ Document ⇌ TEST ⇌ Alarm! ⇌ (zurück zum Anfang)

- Siehe Seite 52 bzgl. weiterer Einzelheiten für jeden PTY-Code.

1. Drücken Sie erneut die Taste PTY SEARCH, während der PTY-Code, der im vorausgegangenen Schritt gewählt wurde, noch im Display angezeigt wird.

Während der Suche werden der gewählte PTY-Code und „SEARCH“ abwechselnd im Display angezeigt. Der Receiver durchsucht 30 gespeicherte UKW-Sender, beendet die Suche, wenn er den gewählten Code findet, und gibt diesen Sender wieder.

So setzen Sie die Suche fort, nachdem bereits ein Sender gefunden wurde

Drücken Sie die Taste PTY SEARCH erneut, während die Anzeigen im Display blinken.

Wenn keine Sendung gefunden werden konnte, wird im Display „NOT FOUND“ angezeigt.

Automatisches Umschalten auf eine gewünschte Sendung

Ein weiterer praktischer RDS-Dienst wird „Enhanced Other Networks“ (Vorübergehendes Umschalten auf eine gewünschte Sendung) genannt.

Der Receiver kann vorübergehend auf eine gewünschte Sendung (TA,NEWS und/oder INFO)eines anderen Senders mit Ausnahme der folgenden Fälle umschalten:

• Wenn Sie einen Sender hören, der keine RDS-Dienste anbietet — alle MW-und einige UKW-Sender.
• Wenn der zuletzt empfangene Sender keine RDS-Dienste anbietet.
• Der Receiver ist auf Bereitschaft geschaltet.

Bevor Sie beginnen, denken Sie an Folgendes...

• Die vorübergehendes Umschalten auf eine gewünschte Sendung-Funktion steht nur für gespeicherte UKW-Sender zur Verfügung.
- Sie können die Enhanced Other Networks-Funktion verwenden, während Sie eine beliebige Signalquelle eingestellt haben. Wenn Sie jedoch die RDS-Steuertasten der Fernbedienung verwenden möchten, muss der Tunerbetrieb als Betriebsart der Fernbedienung eingestellt sein (Siehe Seite 44).

NUR mit der Fernbedienung:

Drücken Sie die Taste TA/NEWS/INFO wiederholt, um den (die) gewünschten Sendungstyp(en) auszuwählen.
- Mit jedem Druck auf die Taste ändert sich der Sendungstyp, wobei die entsprechende Anzeige im Display aufleuchtet.

TA: Verkehrsmeldungen in Ihrem Sendebereich.

NEWS : Nachrichten.

INFO : Sendung mit dem Zweck, Informationen im weitesten Sinn zu vermitteln.

OFF : Aufhebung der Funktion Enhanced Other Networks (vorübergehendes Umschalten auf eine gewünschte Sendung).

Wenn die aktuelle Signalquelle „UKW“ ist

FALL 1 Wenn die aktuell eingestellte Station damit beginnt, FALL 1 das von Ihnen gewählte Programm zu übertragen

Der Receiver fährt mit dem Empfang des Senders fort, doch die Anzeige des empfangenen PTY-Codes beginnt zu blinken.

Wenn das Programm beendet ist, hört die Anzeige des empfangenen PTY-Codes auf zu blinken und bleibt beleuchtet, doch der Receiver bleibt in der Standby-Betriebsart Enhanced Other Network (vorübergehendes Umschalten auf eine gewünschte Sendung).

FALL 2 Wenn eine andere UKW-Station mit der Übertragung FALL 2 des von Ihnen gewählten Programmes beginnt, während Sie schon eine UKW-Station hören

Der Receiver schaltet automatisch auf diese Station. Die Anzeige des empfangenen PTY-Codes beginnt, zu blinken.

Wenn das Programm beendet ist, schaltet der Receiver zurück auf die zuvor eingestellte Station, verbleibt aber in der Standby-Betriebsart Enhanced Other Networks (vorübergehendes Umschalten auf eine gewünschte Sendung). Die Anzeige des empfangenen PTY-Codes hört auf zu blinken, bleibt jedoch beleuchtet.

Wenn eine andere Signalquelle als „UKW“ eingestellt ist

FALL 3

Wenn ein Sender mit der Ausstrahlung einer Sendung beginnt und die aktuelle Signalquelle nicht UKW (FM) ist

Wenn eine Station das von Ihnen ausgewählte Programm auszustrahlen beginnt oder schon ausstrahlt, wechselt der Receiver automatisch auf diese Station. Die Anzeige des empfangenen PTY-Codes beginnt an zu blinken.

Wenn das Programm beendet ist, schaltet der Receiver zurück auf die zuvor ausgewählte Signalquelle, verbleibt aber in der Standby-Betriebsart Enhanced Other Networks. Die Anzeige des empfangenen PTY-Codes hört auf zu blinken, bleibt jedoch beleuchtet.

So beenden Sie die Wiedergabe der durch die Funktion Enhanced Other Networks ausgewählte Sendung

Drücken Sie die Taste TA/NEWS/INFO wiederholt, so dass die Anzeige des Sendugnstyps (TA/NEWS/INFO) im Display nicht mehr aufleuchtet. Das Gerät deaktiviert die Funktion Enhanced Other Networks und schaltet auf die zuvor ausgewählte Signalquelle zurück.

Es wird ein Notruf- „Alarm!“ (oder TEST)-Signal von einem Sender übertragen, der Receiver stellt automatisch diesen Sender von jeder Signalquelle ein. Ausgenommen hiervon ist MW.

- Während des Empfangs einer Notfallsendung erscheint „Alarm!“ im Display.

Das TEST-Signal wird zur Überprüfung des „Alarm!“-Signals verwendet. Daher funktioniert der Receiver in diesem Fall genauso wie beim Empfang eines „Alarm!“-Signals.

Hinweise:

• Enhanced Other Networks-Daten, die von manchen Sendern übertragen werden, sind vielleicht nicht mit diesem Receiver kompatibel.
• In der Standby-Betriebsart der Funktion Enhanced Other Networks, können Sie synchronisierte Aufnahmen machen (Siehe Seite 43). Die Standby-Betriebsart der Funktion Enhanced Other Networks wird vorübergehend unterbrochen. Der Receiver schaltet wieder in die Standby-Betriebsart der Funktion Enhanced Other Networks, wenn die Aufnahme beendet ist.
• Wenn Sie eine Sendung hören, die über die Funktion Enhanced Other Networks eingestellt wurde, können Sie nur die Taste DISPLAY MODE als Tuner-Steuerungstasten verwenden.

ACHTUNG:

Wenn die Sender mit Unterbrechungen zwischen dem Sender, der über die Funktion Enhanced Other Networks eingestellt wurde, und dem aktuellen Sender wechseln, drücken Sie die Taste TA/NEWS/INFO wiederholt, um die Funktion Enhanced Other Networks aufzuheben.

Wenn Sie dies nicht tun, wird der momentan angewählte Sender empfangen und eine der auf dem Display blinkenden TA/NEWS/INFO Anzeigen verschwindet.

Grundeinstellungen

Einige der folgenden Einstellungen sind nach dem Anschluß und der Anordnung der Lautsprecher erforderlich, andere erleichtern den Betrieb. Sie können QUICK SPEAKER SETUP dazu verwenden, um Ihre Lautsprecherkonfiguration auf einfachste Weise einzustellen.

Einstellen der Lautsprecherkonfiguration

Mit Quick Speaker Setup können Sie einfach und schnell die Lautsprechergröße und -abstand in Abhängigkeit Ihrer Hörposition einstellen, um den bestmöglichen Surround-Effekt zu erreichen.

- Es besteht auch die Möglichkeit, die Lautsprecherinformationen manuell einzustellen. Weitere Informationen finden Sie auf Seite 29.

Bevor Sie beginnen, denken Sie an Folgendes...

Für die Ausführung der folgenden Schritte besteht ein Zeitlimit. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie wieder mit Schritt 1.

Auf der Frontplatte:

1. Drücken Sie die Taste QUICK SPEAKER SETUP.

Es wird „SETUP“ und „SPEAKERS?“ und danach die Grundeinstellung für die Gesamtzahl der angeschlossenen Lautsprecher (Kanäle) im Display angezeigt.

2. Drehen Sie am MULTI JOG, um eine entsprechende Anzahl von angeschlossenen Lautsprechern (Lautsprecherkanalnummern) auszuwählen.

Die Lautsprecherkanalnummern wechseln wie folgt.

- Weitere Einzelheiten bzgl. der Lautsprechernummer finden Sie unter „Lautsprecher (Kanäle) – Anzahl und Größe“ auf Seite 28.

* „6.0CH“ ist die Grundeinstellung.

3. Drücken Sie auf MULTI JOG (PUSH SET).

Es wird „ROOM SIZE?“ und danach die Grundeinstellung für Raumgröße im Display angezeigt.

4. Drehen Sie am MULTI JOG, um die entsprechende Raumgröße, die Ihrem Hörraum entspricht, auszuwählen.

Die Raumgröße wechselt wie folgt.

- Schen Sie „Raumgröße und Lautsprecherabstand“ auf Seite 28, um die entsprechende Raumgröße einzustellen.

* „LARGE“ ist die Grundeinstellung.

5. Drücken Sie auf MULTI JOG (PUSH SET).

Es wird „COMPLETE“ und danach der Signalquellenname im Display angezeigt.

• Die Einstellungen für die Lautsprecherkonfiguration sind jetzt aktiv.

Dieses Verfahren kann nicht abgeschlossen werden, wenn der Einstellungsvorgang unterbrochen wird.

Lautsprecher (Kanäle) – Anzahl und Größe

Die Lautsprechergröße ist entsprechend der von Ihnen ausgewählten und angeschlossenen Lautsprecher (Lautsprecherkanalnummer (CH)) definiert.

In den folgenden Tabellen steht „L“ für „linker Frontlautsprecher“, „R“ für „rechter Frontlautsprecher“, „C“ für „Mittellautsprecher“, „LS“ für „linker Surround-Lautsprecher“, „RS“ für „rechter Surround-Lautsprecher“, „SB“ für „hinterer Surround-Lautsprecher“ und „SUBWFR“ für „Subwoofer“.

- Der Subwoofer wird als 0,1-Kanal angegeben.

CH	Größe der angeschlossenen Lautsprecher
	L R C	LS RS	SB SUB	WFR
2.0	LARGE	LARGE	NONE	NONE	NONE	NO
2.1	SMALL	SMALL	NONE	NONE	NONE	YES
3.0	LARGE	LARGE	SMALL	NONE	NONE	NO
3.1	SMALL	SMALL	SMALL	NONE	NONE	YES
4.0	LARGE	LARGE	NONE	SMALL	SMALL	NONE	NO
4.1	SMALL	SMALL	NONE	SMALL	SMALL	NONE	YES
5.0	LARGE	LARGE	SMALL	SMALL	SMALL	NONE	NO
5.1	SMALL	SMALL	SMALL	SMALL	SMALL	NONE	YES
6.0	LARGE	LARGE	SMALL	SMALL	SMALL	SMALL	NO
6.1	SMALL	SMALL	SMALL	SMALL	SMALL	SMALL	YES
7.0	LARGE	LARGE	SMALL	SMALL	SMALL	SMALL*	NO
7.1	SMALL	SMALL	SMALL	SMALL	SMALL	SMALL*	YES

* Diese Einstellung wird für beide Lautsprecher vorgenommen.

Raumgröße und Lautsprecherabstand

Abhängig von der ausgewählten Raumgröße wird der Lautsprecherabstand für jeden aktivierten Lautsprecher wie folgt eingestellt:

LARGE	Lautsprecher	Abstand
	L	3.0 m (10 ft)
	R	3.0 m (10 ft)
	C	3.0 m (10 ft)
	LS	3.0 m (10 ft)
	RS	3.0 m (10 ft)
	SB	3.0 m (10 ft)
MID	Lautsprecher	Abstand
	L	2.7 m (9 ft)
	R	2.7 m (9 ft)
	C	2.4 m (8 ft)
	LS	2.1 m (7 ft)
	RS	2.1 m (7 ft)
	SB	1.8 m (6 ft)
SMALL	Lautsprecher	Abstand
	L	2.4 m (8 ft)
	R	2.4 m (8 ft)
	C	2.1 m (7 ft)
	LS	1.5 m (5 ft)
	RS	1.5 m (5 ft)
	SB	1.2 m (4 ft)

Grundeinstellungen

Auf den folgenden Seiten können Sie die folgenden Einstellungen vornehmen:

Parameter	Vorgehensweise	Siehe Seite
SUB WOOFER*1	Subwoofer registrieren.	29
FRONT SPEAKER*1	Größe der Frontlautsprecher registrieren.	29
CNTR SPEAKER*1	Größe des Mittellautsprechers registrieren.	29
SURR SPEAKER*1	Größe der Surround-Lautsprecher registrieren.	29
SBACK SPEAKER*1	Größe der hinteren Surround-Lautsprecher registrieren.	29
SBACK OUT*1	Anzahl der angeschlossenen hinteren Surround-Lautsprecher registrieren.	29
DIST UNIT	Maßeinheit für Lautsprecherabstand auswählen.	30
FRONT DISTANCE*1	Abstand zwischen Frontlautsprechern und Hörposition registrieren.	30
CNTR DISTANCE*1	Abstand zwischen Mittellautsprecher und Hörposition registrieren.	30
SURR DISTANCE*1	Abstand zwischen Surround-Lautsprechern und Hörposition registrieren.	30
SBACK DISTANCE*1	Abstand zwischen hinteren Surround-Lautsprechern und Hörposition registrieren.	30
SWFR OUTPUT	Töne auswählen, die durch den Subwoofer ausgegeben werden sollen.	30
CROSS OVER	Übergangsfrequenz für Subwoofer auswählen.	30
LFE ATTENUATE	Dämpft die Bassfrequenztöne (LFE).	31
DUAL MONO	Dual Mono-Tonkanal auswählen.	31
DGTL IN COAX	Komponente auswählen, die an digitalen Koaxialanschluss angeschlossen ist.	31
DGTL IN OPTICAL*2	Komponenten auswählen, die an digitale optische Anschlüsse angeschlossen sind.	31
ONE TOUCH OPE	Lautstärkepegel für jede Signalquelle speichern.	32

Hinweise:

*1 Diese Parameter können mit dem Quick Speaker Setup eingestellt werden.
*2 Diese Einstellung kann nur für RX-8032VSL vorgenommen werden. Diese Einstellung wird automatisch gemäß der „DGTL IN COAX“-Einstellung für RX-7032VSL vorgenommen.

Grundverfahren

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

Bsp. Wenn der Eintastenbetrieb auf „ON“ eingestellt wird.

1. Drücken Sie die Taste SETTING.

Der zuletzt gewählte Wert wird im Display angezeigt.

1. Drehen Sie solange am MULTI JOG, bis der von Ihnen gewünschte Parameter im Display angezeigt wird.

- Wählen Sie für dieses Beispiel „ONE TOUCH OPE“. Sehen Sie hierzu die Liste „Grundeinstellungen“ auf Seite 28 bzgl. verfügbarer Parameter.

1. Drücken Sie auf MULTI JOG (PUSH SET).

Die aktuelle Einstellung des ausgewählten Parameters wird im Display angezeigt.

1. Drehen Sie solange am MULTI JOG, bis die von Ihnen gewünschte Einstellung im Display angezeigt wird.

1. Drücken Sie die Taste EXIT.

2. Wiederholen Sie Schritte 2 bis 5, um ggf. andere Parameter einzustellen.

3. Drücken Sie die Taste EXIT.

Die Signalquelle wird wieder im Display angezeigt.

: zeigt die Grundeinstellung in den folgenden Tabellen.

Einstellen der Lautsprecher

Um den bestmöglichen Surround-Klang für die Surround- und DSP-Modi zu erzielen, müssen Sie die Informationen über die Lautsprecheranordnung eingeben, nachdem alle Anschlüsse vorgenommen worden sind.

- Wenn Sie Quick Speaker Setup auf Seite 27 verwendet haben, ist diese Einstellung nicht erforderlich.

■ Subwoofer-Einstellung—SUB WOOFER

Wählen Sie, ob ein Subwoofer angeschlossen ist oder nicht.

YES: Wählen Sie diese Einstellung aus, wenn ein Subwoofer angeschlossen ist.

NO: Wählen Sie diese Einstellung aus, wenn kein Subwoofer verwendet wird.

Hinweis:

Wenn „NO“ für den Subwoofer ausgewählt wurde, kann auf der Frontplatte SUBWOOFER OUT ON/OFF nicht verwendet werden.

■ Lautsprechergröße—FRONT SPEAKER, CNTR SPEAKER, SURR SPEAKER, SBACK SPEAKER

Wählen Sie die Größe für jeden angeschlossenen Lautsprecher aus.

LARGE*1: Wählen Sie diese Betriebsart, wenn der Lautsprecher relativ groß ist.

SMALL*2: Wählen Sie diese Betriebsart, wenn der Lautsprecher relativ klein ist.

NONE: Wählen Sie diese Betriebsart, wenn Sie keinen Lautsprecher verwenden. (Kann bei den Frontlautsprechern nicht gewählt werden)

*1 Grundeinstellung für Frontlautsprecher.

*2 Grundeinstellung für Mittel-, Surround- und hintere Surround-Lautsprecher.

Hinweise:

• Denken Sie an die folgende Faustregel, wenn Sie diese Einstellungen vornehmen.
• Wenn der Durchmesser des Hauptchassis, das in Ihren Lautsprecher integriert ist, größer als 12 cm ist, wählen Sie „LARGE“, und wenn er kleiner als 12 cm ist, wählen Sie „SMALL“.
• Wenn Sie unter der obigen Einstellung für den Subwoofer „NO“ gewählt haben, können Sie als Einstellung für die Frontlautsprecher nur „LARGE“ wählen.
• Wenn Sie „SMALL“ als Einstellung für die Frontlautsprecher gewählt haben, können Sie nicht „LARGE“ als Einstellung für den Mittellautsprecher, den Surround-Lautsprecher und die hinteren Surround-Lautsprecher wählen.
• Wenn Sie „SMALL“ als Einstellung für die Surround-Lautsprecher gewählt haben, können Sie nicht „LARGE“ als Einstellung für die hinteren Surround-Lautsprecher wählen.
• Wenn Sie „NONE“ als Einstellung für die Surround-Lautsprecher gewählt haben, wird für die hinteren Surround-Lautsprecher die Einstellung „NONE“ festgelegt, die nicht geändert werden kann.

■ Anzahl der hinteren Surround-Lautsprecher—SBACK OUT

Wählen Sie die Anzahl der angeschlossenen hinteren Surround-Lautsprecher.

1SPK: Wählen Sie diese Option aus, wenn Sie einen (1) hinteren Surround-Lautsprecher verwenden.

2SPK: Wählen Sie diese Option aus, wenn Sie zwei (2) hintere Surround-Lautsprecher verwenden.

Note:

Wenn Sie für die hinteren Surround-Lautsprecher „NONE“ ausgewählt haben (Siehe oben), ist diese Einstellung nicht verfügbar.

Einstellen des Lautsprecherabstands

Der Abstand der Lautsprecher zu Ihnen ist ein weiterer wichtiger Aspekt, um den bestmöglichen Surround-Klang in den Modi Surround und DSP zu erzielen. Sie müssen den Abstand von Ihrem Sitzplatz zu den Lautsprechern angeben.

Anhand der Einstellung für den Lautsprecherabstand legt das Gerät automatisch die Verzögerungszeit des Schalls für die einzelnen Lautsprecher fest, so dass Sie die Wiedergabe aus allen Lautsprechern gleichzeitig erreicht.

- Wenn Sie Quick Speaker Setup auf Seite 27 verwendet haben, ist diese Einstellung nicht erforderlich.

■ Maßeinheit—DIST UNIT

Wählen Sie die Maßeinheit aus, die verwendet werden soll.

meter: Mit dieser Einheit legen Sie den Abstand in Metern fest.

feet: Mit dieser Einheit legen Sie den Abstand in Fuß fest.

■ Lautsprecherabstand—FRONT DISTANCE, CNTR DISTANCE, SURR DISTANCE, SBACK DISTANCE

Legen Sie den Abstand der Lautsprecher zu Ihrem Sitzplatz innerhalb eines Bereichs von 0,3 m (1 ft) bis 9,0 m (30 ft), in Schritten von 0,3 m (1 ft) fest.

- Der Abstand für jeden Lautsprecher wurde werkseitig auf „3.0 m (10 ft)“ eingestellt.

Hinweise:

• Für den Lautsprecher, „NONE“ ausgewählt haben, können Sie den Lautsprecherabstand nicht einstellen (Siehe Seite 29).
• Diese Einstellung gilt nicht für den DVD MULTI Wiedergabemodus.

Bsp. Legen Sie für den oben beschriebenen Fall den Lautsprecherabstand folgendermaßen fest:

Frontlautsprecher:	3.0 m (10 ft)
Mittellautsprecher:	3.0 m (10 ft)
Surround-Lautsprecher:	2.7 m (9 ft)
Hinterer Surround-Lautsprecher:	2.4 m (8 ft)

Einstellen der Basswiedergabe

Sie genaue Einstellungen für den Subwoofer und die Basswiedergabe vornehmen.

Subwoofer-Ausgang—S WFR OUTPUT

Sie können den Signaltyp auswählen, der über den Subwoofer ausgegeben wird. Das heißt, Sie können bestimmen, ob die Basselemente der vorderen Lautsprecher-Kanäle über den Subwoofer, ohne Berücksichtigung der Größeneinstellungen (entweder „SMALL“ oder „LARGE“) der vorderen Lautsprecher, ausgegeben werden oder nicht.

Wählen Sie einen der folgenden Einstellungen:

LFE: Wählen Sie diese Betriebsart, um nur LFE-Signale (während der Wiedergabe von Dolby Digital und DTS Software) und die Basselemente der kleinen Lautsprecher über den Subwoofer auszugeben.

LFE+MAIN: Wählen Sie diese Betriebsart, um immer die Basselemente der vorderen Lautsprecher-Kanäle (MAIN) nach oben (LFE) hinzuzuftigen und diese über den Subwoofer auszugeben.

Hinweis:

Wenn Sie für Subwoofer die Einstellung „NO“ ausgewählt haben, diese Funktion nicht zur Verfügung.

■ Übergangsfrequenz—CROSSOVER

Wenn Sie einen Subwoofer verwenden, können Sie die Übergangsfrequenz für die angeschlossenen kleinen Lautsprecher auswählen.

Wählen Sie je nach der Größe des angeschlossenen kleinen Lautsprechers eine der folgenden Übergangsfrequenzen aus.

80Hz: Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 12 cm beträgt.

100Hz: Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 10 cm beträgt.

120Hz: Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 8 cm beträgt.

150Hz: Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 6 cm beträgt.

Hinweise:

• Wenn Sie für alle Lautsprecher die Einstellung „LARGE“ ausgewählt haben (Siehe Seite 29), kann diese Funktion nicht verwendet werden (Einstellung „OFF“).
  • Die Auswahl der Übergangsfrequenz wirkt sich nicht auf die DVD MULTI-Wiedergabe sowie die Modus All Channel Stereo und 3D HEADPHONE aus.

■ Niederfrequenzeffektdämpfung—LFE ATTENUATE

Wenn die Basswiedergabe verzerrt klingt, während eine Software abgespielt wird, die mit dem Verfahren Dolby Digital oder DTS Surround codiert wurde, legen Sie den Dämpfungspegel für den Niederfrequenzeffekt fest.

Wählen Sie eine der beiden Optionen:

0dB: Wählen Sie für den Normalfall diese Einstellung.

=10dB: Wählen Sie diese Einstellung, wenn der Baß verzerrt wiedergegeben wird.

Auswählen von Haupt- und Subkanal—DUAL MONO

Wenn die Wiedergabequelle Dual Mono ist, können Sie auswählen, ob Sie einen der beiden Kanäle oder beide hören möchten.

Wählen Sie die Wiedergabe-Töne (Kanal).

MAIN: Wählen Sie diese Betriebsart, um den Haupt-Kanal wiederzugeben (Ch1).*¹ Die Signalanzeige „L“ leuchtet auf, während dieser Kanal wiedergegeben wird.

SUB: Wählen Sie diese Betriebsart, um den Unter-Kanal wiederzugeben (Ch2).*¹ Die Signalanzeige „R“ leuchtet auf, während dieser Kanal wiedergegeben wird.

ALL: Wählen Sie diese Betriebsart, um den Haupt- und Unter-Kanal wiederzugeben (Ch1/Ch2).*¹ Die Signalanzeige „L“ und „R“ leuchtet auf, während diese Kanäle wiedergegeben werden.

Hinweise:

• Das Dual Mono-Format ist nicht mit dem zweisprachigen Sendeformat von Fernsehprogrammen identisch. Diese Einstellung hat also keine Auswirkungen auf die Wiedergabe von zweisprachigen Sendungen.
  *1 Dual-Mono Signale sind von folgenden Lautsprecher- L (linker Frontlautsprecher), R (rechter Frontlautsprecher), und C (Mittenlautsprecher) zu hören -abhängig von aktuellen Surround-Einstellung.

Dual Mono Einstellung	Ohne Surround		Bei aktiviertem Surround
			Einstellung für den Mittellautsprecher
			SMALL/LARGE NONE
	L	R	L	C	R	L
MAIN Ch	Ch 1 —	Ch 1 — Ch 1		Ch1
SUB	Ch 2	Ch 2	—	Ch 2	—	Ch 2	Ch 2
ALL	Ch 1	Ch 2	—	Ch 1+Ch 2	—	Ch 1+Ch 2	Ch 1+Ch 2

Einstellen der digitalen externen Eingangsgeräte

Wenn Sie die digitalen Eingänge verwenden, geben Sie an, welche Komponenten an welche Anschlüsse angeschlossen sind.

■ Digitaler Koaxialanschluß—DGTL IN COAX

Wählen Sie die Komponente aus, die an den digitalen Koaxialanschluß angeschlossen ist (DIGITAL IN 1).

• Für RX-8032VSL: DVD (Grundeinstellung), MD*, CDR, TV (oder DBS**) oder CD.
• Für RX-7032VSL: DVD (Grundeinstellung), CD, TV (oder DBS**) oder CDR.

■ Digitale optische Anschlüsse—DGTL IN OPTICAL

Für RX-8032VSL:

Wählen Sie die Komponenten aus, die an die digitalen optischen Anschlüsse angeschlossen sind (DIGITAL IN 2 – 4).

- Durch das Drehen am MULTI JOG werden die digitalen optischen Eingänge so eingestellt, dass diese mit den folgenden digitalen Komponenten verwendet werden können:

Wenn „DIGITAL IN I (DGTL IN COAX)“ auf „DVD“ eingestellt ist

2: CD 3: TV (oder DBS**) 4: CDR

2: CD 3: TV (oder DBS**) 4: MD*

2: CD 3: MD* 4: CDR

2: MD* 3: TV (oder DBS**) 4: CDR

(zurück zum Anfang)

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „CD“ eingestellt ist

2: DVD 3: TV (oder DBS**)4: CDR

2: DVD 3: TV (oder DBS**)4: MD*

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „TV“ eingestellt ist oder „DBS“**

2: CD 3: DVD	4: CDR ⇌
2: CD 3: DVD	4: MD*	⇌
2: CD 3: MD*	4: CDR ⇌
2: MD* 3: DVD	4: CDR	⇌
(zurück zum Anfang)

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „CDR“ eingestellt ist

2: CD 3: TV (oder DBS**)4: DVD

2: CD 3: TV (oder DBS**)4: MD*

2: CD 3: MD* 4: DVD

2: MD* 3: TV (oder DBS**) 4: DVD

(zurück zum Anfang)

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „MD“ eingestellt ist

2: CD 3: TV (oder DBS**)4: CDR ⇌

2: CD 3: TV (oder DBS**)4: DVD ⇌

2: CD 3: DVD 4: CDR ⇌

2: DVD 3: TV (oder DBS**)4: CDR ⇌(zurtick zum Anfang)

* Wenn Sie einen MD-Recorder an den digitalen Eingang anschließen, ändern Sie den Signalquellennamen von „TAPE“ auf „MD“ (Siehe Seite 21).
** Wenn Sie den Namen der Signalquelle von „TV“ in „DBS“ geändert haben, angezeigt „DBS“ (Siehe Seite 21).

Für RX-7032VSL:

Wenn Sie die Komponenten einstellen, die an den digitalen Koaxialeingang (DIGITAL IN 1) angeschlossen sind, werden die optischen Anschlüsse (DIGITAL IN 2 – 4) automatisch für die unten aufgeführte Komponente festgelegt.

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „DVD“ eingestellt ist

2: CD 3: TV (oder DBS*) 4: CDR

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „CD“ eingestellt ist

2: DVD 3: TV (oder DBS*) 4: CDR

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „TV“ eingestellt ist oder „DBS“*

2: DVD 3: CD 4: CDR

Wenn „DIGITAL IN 1 (DGTL IN COAX)“ auf „CDR“ eingestellt ist

2: DVD 3: CD 4: TV (oder DBS*)

* Wenn Sie den Namen der Signalquelle von „TV“ in „DBS“ geändert haben, angezeigt „DBS“ (Siehe Seite 21).

Speichern der Lautstärkeeinstellung für jede Signalquelle

Dieses Gerät speichert für die jeweiligen Signalquellen zahlreiche Einstellungen.

Darüber hinaus können Sie für jede Signalquelle einen

Lautstärkepegel zuweisen und diesen zusammen mit den anderen gespeicherten Einstellungen speichern—Ein-Tasten-Bedienung.

■ Ein-Tasten-Bedienung—ONE TOUCH OPE

Wählen Sie eine der beiden Optionen:

ON: Wählen Sie diese Einstellung, um den Lautstärkepegel für die einzelnen Signalquellen separat zu speichern. (Die Anzeige ONE TOUCH OPERATION schaltet sich auf dem Haupt-Display des Geräts ein).

Dieser Receiver speichert den Lautstärkepegel, wenn Sie die folgenden Vorgänge durchführen—

• wiedergabesignalquelle ändern,
• wenn der Signalquellenname geändert wird.

OFF: Wählen Sie diese Einstellung, wenn der Lautstärkepegel nicht gespeichert werden soll.

So rufen Sie den Lautstärkepegel ab

Wenn die Anzeige ONE TOUCH OPERATION leuchtet, wird der Lautstärkepegel für die aktive Signalquelle abgerufen, wenn diese ausgewählt wird.

So deaktivieren Sie die Eintastenbedienung (One Touch Operation)

Setzen Sie Ein-Tasten-Bedienung auf „OFF“, so dass die Anzeige ONE TOUCH OPERATION erlischt.

Nach dem Einstellen der Grundeinstellungen können Sie Sound-Parameter an Ihre Vorlieben anpassen.

Grundeinstellungen

Auf den folgenden Seiten können Sie die folgenden Einstellungen vornehmen:

• Sie können nur die Parameter einstellen, die dem aktuellen Klangmodus zugeordnet sind.
• Es können keine Sound-Einstellungen vorgenommen werden, wenn die Analog Direct-Funktion verwendet wird.

Parameter Vorgehensweise Siehe Seite

DIGITAL EQ Einstellen des Frequenzgangausgleichs. 34
SUBWFR LVL Einstellen des Subwoofer-Ausgangspegels. 34
FRONT L LVL Einstellen des Ausgangspegel des linken Frontlautsprechers ein. 34
FRONT R LVL Einstellen des Ausgangspegel des rechten Frontlautsprechers ein. 34
CENTER LVL	Einstellen des Ausgangspegels des Mittellautsprechers.	34
SURR L LVL	Einstellen des Ausgangspegels des linken Surround-Lautsprechers.	34
SURR R LVL	Einstellen des Ausgangspegels des rechten Surround-Lautsprechers. 34
SBACK LVL	Einstellen des Ausgangspegels des hinteren Surround-Lautsprechers.	34
EFFECT^*1	Einstellen des DAP-Effektgrads.	35
ROOMSIZE^*1	Auswählen der Raumgröße für Ihren virtuellen Hörraum.	35
LIVENESS^*1	Auswählen des Live-Effektpegels für Ihren virtuellen Hörraum.	35
CTR TONE	Einstellen des Mittenklangs auf weich oder hart.	35
PANORAMA^*2	Hinzufügen eines Umgebungsk -langeffekts mit Seitenreflexion.	35
CNTR WIDTH^*2	Einstellen der Mittelkanalposition zwischen Mittellautsprecher und linken/rechten Frontlautsprechern.	35
DIMENSION^*2	Einstellen der Schallortung.	35
CNTR GAIN^*3	Einstellen der Schallortung für den Mittelkanal.	35

Hinweise:

*1 Einstellbar, wenn DAP-Modus verwendet wird.

*2 Einstellbar, wenn Pro Logic II-Musik wiedergegeben wird.

*3 Einstellbar, wenn Neo:6-Musik wiedergegeben wird.

Grundverfahren

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

Bsp. Einstellen des Subwoofer-Pegels auf „-3“.

1. Drücken Sie die Taste ADJUST.

Der zuletzt gewählte Wert wird im Display angezeigt.

1. Drehen Sie solange am MULTI JOG, bis der von Ihnen gewünschte Parameter im Display angezeigt wird.

- Wählen Sie für dieses Beispiel „SUBWFR LVL“. Verfügbare Parameter finden Sie in der Liste auf der linken Seite.

1. Drücken Sie auf MULTI JOG (PUSH SET).

Die aktuelle Einstellung (oder Pegel) des ausgewählten Parameters wird im Display angezeigt.

1. Drehen Sie am MULTI JOG, um eine von Ihnen gewünschte Einstellung auszuwählen bzw. vorzunehmen.

1. Drücken Sie die Taste EXIT.
2. Wiederholen Sie Schritte 2 bis 5, um ggf. andere Parameter einzustellen.
3. Drücken Sie die Taste EXIT.

Die Signalquelle wird wieder im Display angezeigt.

Einstellen des Frequenzgangausgleichs

Sie können den Frequenzgangausgleich nach Ihrem persönlichen Geschmack einstellen.

- Sobald eine Einstellung vorgenommen wird, wird sie für jede Signalquelle gespeichert.

■ Einstellen des Frequenzgangausgleichs—DIGITAL EQ

Es können fünf Frequenzbänder (Mittelfrequenz: 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz) in einem Bereich von -8 dB bis +8 dB („0 dB“ ist die Grundeinstellung) in 2 dB-Schritten eingestellt werden.

- Wenn eine Einstellung vorgenommen wird, leuchtet die Anzeige DIGITAL EQ im Display auf.

Zur Abflachung des Frequenzbereichs alle Frequenzbänder auf „0 dB“ in Schritt 4 im „Grundverfahren“ (auf Seite 33) einstellen. Die Anzeige DIGITAL EQ im Display erlischt.

Hinweise:

• Es können keine Veränderungen am digitalen Frequenzgangausgleich vorgenommen werden, wenn die Analog Direct-Funktion verwendet wird.
• Eine Veränderung des digitalen Frequenzgangbereichs wirkt sich nur auf die Frontlautsprecher aus.

Es besteht auch die Möglichkeit, die Frequenzgangabgleich mit der Fernbedienung einzustellen.

1. Drücken Sie die Taste SOUND. Die Zifferntasten werden aktiviert, um Klangeinstellungen vornehmen zu können.
2. Drücken Sie wiederholt die Taste DIGITAL EQ (Frequenzgangausgleich), um die gewünschte Mittelfrequenz auszuwählen.

- Durch jeden Druck auf diese Taste wird die Mittelfrequenz mit ihrem momentanen Pegel im Display angezeigt.

1. Drücken Sie wiederholt die Taste LEVEL + oder -, um die Mittelfrequenz einzustellen.

Die Anzeige DIGITAL EQ leuchtet im Display auf.

- Der Frequenzpegel ändert sich im einem Bereich von -8 dB bis +8 dB in 2 dB-Schritten.

1. Wiederholen Sie die Schritte 2 und 3, um die anderen Mittelfrequenzen einzustellen.

Einstellen der Lautsprecherausgangspegel

Sie können die Lautsprecherausgangspegel einstellen. Der Testton wird über jeden Lautsprecher außer dem Subwoofer ausgegeben, um die Balance des Ausgangspegels beim Surround-Modus zu prüfen.

- Sobald eine Einstellung vorgenommen wird, wird sie für jede Signalquelle gespeichert.

■ Einstellbare Lautsprecher

Die Ausgangspegel der folgenden Lautsprecher können in einem Bereich von -10 dB bis +10 dB („0 dB“ ist die Grundeinstellung) eingestellt werden:

SUBWFR LVL: Wählen Sie diesen Eintrag, um den Ausgangspegel des Subwoofers.

FRONT L LVL: Wählen Sie diesen Eintrag, um den Ausgangspegel des linken Frontlautsprechers.

FRONT R LVL: Wählen Sie diesen Eintrag, um den Ausgangspegel des rechten Frontlautsprechers.

CENTER LVL: Wählen Sie diesen Eintrag, um den Ausgangspegel des Mittellautsprechers.

SURR L LVL: Wählen Sie diesen Eintrag, um den Ausgangspegel des linken Surround-Lautsprechers.

SURR R LVL: Wählen Sie diesen Eintrag, um den Ausgangspegel des rechten Surround-Lautsprechers.

SBACK LVL: Wählen Sie diesen Eintrag, um den Ausgangspegel des linken hinteren Surround-Lautsprechers.

Hinweise:

• Wenn Sie für einen Lautsprecher „NO“ oder „NONE“ ausgewählt haben (siehe Seite 29), kann der Ausgangspegel für den entsprechenden Lautsprecher nicht eingestellt werden.
• Der Ausgangspegel des mittleren und linken und rechten Surround-Lautsprechers ist für den DVD MULTI-Wiedergabemodus einstellbar, obwohl „NONE“ in den Lautsprechereinstellungen eingestellt ist.
  • Die Ausgangspegel der Lautsprecher (außer Subwoofer) lassen sich nicht einstellen, wenn die Analog Direct-Funktion verwendet wird. Die Einstellungen des Subwoofer-Ausgangspegels sind auf Seite 19 beschrieben.

Die Fernbedienung kann ebenfalls zum Einstellen des Lautsprecher-Ausgangspegels verwendet werden. Wenn Sie die Fernbedienung verwenden, können Sie Einstellungen vornehmen, während Sie den Testton hören.

1. Drücken Sie die Taste SOUND.

Die Zifferntasten werden aktiviert, um Klangeinstellungen vornehmen zu können.

2. Drücken Sie die Taste TEST, um zu prüfen, ob eine Lautsprecherausgabe über alle Lautsprecher und mit gleichem Pegel erfolgt.

Der Testton wird über die Lautsprecher in der folgenden Reihenfolge ausgegeben.

- Es wird kein Testton aus den Lautsprechern und dem Subwoofer ausgegeben, die auf „NONE“ in den Lautsprechereinstellungen eingestellt sind.

FRNT L (Linker Frontlautsprecher) → CENTER

(Mittellautsprecher) → FRNT R (Rechter Frontlautsprecher) → SURR R (Rechter Surround-Lautsprecher) → SBACK (Hinterer Surround-Lautsprecher) → SURR L (Linker Surround-Lautsprecher) → (Zurück zum Angang)

3. Wählen Sie einen Lautsprecher aus, den Sie einstellen möchten.

• Drücken Sie die Taste FRONT•L, um den linken Frontlautsprecher auszuwählen.
• Drücken Sie die Taste CENTER, um den Mittenlautsprecher auszuwählen.
• Drücken Sie die Taste FRONT•R, um den rechten Frontlautsprecher auszuwählen.
• Drücken Sie die Taste SURR•R, um den rechten Surround-Lautsprecher auszuwählen.
• Drücken Sie die Taste SURR BACK, um den hinteren Surround-Lautsprecher auszuwählen.
• Drücken Sie die Taste SURR•L, um den linken Surround-Lautsprecher auszuwählen.

4. Drücken Sie die Taste LEVEL + oder LEVEL -, um den Ausgangspegel des Lautsprechers einzustellen (-10 dB bis +10 dB).

5. Wiederholen Sie die Schritte 3 und 4, um die Ausgangspegel der anderen Lautsprecher einzustellen.

6. Drücken Sie erneut die Taste TEST, um den Testton zu deaktivieren.

Einstellen der Sound-Parameter für Surround- und DSP-Modi

Sie können die Surround- und DSP-Sound-Parameter nach ihrem Belieben einstellen.

- Wenn der Mittellautsprecher auf „NONE“ eingestellt ist, sind die Parameter CTR TONE, CNTR WIDTH und CNTR GAIN nicht verfügbar.

■ Einstellbare Parameter

Sie können die folgenden Parameter einstellen:

Für Surround-, DAP- und All Channel Stereo-Modi (bei angeschlossenem Mittenlautsprecher)

- Diese Einstellung wird für alle Surround-Modi verwendet und wird für die DSP-Modi getrennt gespeichert.

CTR TONE: Stellt den Klang des Mittenlautsprechers ein. Ein höherer Wert bedeutet, daß der Dialog klarer wird und sich der Klang der menschlichen Stimme von weich in hart ändert. Normalerweise sollte ein Wert von „3“ eingestellt werden. Einstellbarer Bereich: 1 bis 5.

Für DAP-Modi

- Sobald eine Einstellung vorgenommen wird, wird sie für jeden DAP-Modus gespeichert.

EFFECT: Stellt den DAP-Effektgrad ein. Der DAP-Effekt verstärkt sich mit zunehmendem Wert. Normalerweise sollte ein Wert von „3“ (Grundeinstellung) eingestellt werden. Einstellbarer Bereich: 1 bis 5.

ROOMSIZE: Stellt die virtuelle Raumgröße ein. Das Reflexionsintervall nimmt mit zunehmendem Wert zu, so daß Sie den Eindruck haben, Sie würden sich in einem größeren Raum befinden. Normalerweise sollte ein Wert von „3“ (Grundeinstellung) eingestellt werden. Einstellbarer Bereich: 1 bis 5.

LIVENESS: Stellt den Live-Effekt ein. Mit zunehmendem Wert nimmt die zeitabhängige Reflexionsdämpfung ab, so daß das erzeugte Klangbild immer mehr dem typischen Klangbild einer „Live-Aufführung“ ähnelt. Normalerweise sollte ein Wert von „3“ (Grundcinstellung) eingestellt werden. Einstellbarer Bereich: 1 bis 5.

Nur für Pro Logic II Music

PANORAMA: Wählen Sie „ON“ für einen Sound-Effekt aus, der Sie vollständig umgibt und sichan den Seitenwänden spiegelt. (Grundeinstellung: "OFF").

CNTR WIDTH: Stellt die Schallortung zwischen mittlerem Kanal und dem linken und rechten Frontlautsprecher ein. Mit zunehmendem Wert verschiebt sich der Klang des mittleren Kanals zum linken bzw. rechten Frontlautsprecher. Normalerweise sollte ein Wert von „3“ (Grundeinstellung) eingestellt werden. Einstellbarer Bereich: OFF und 1 bis 7.

DIMENSION: Stellt den Standpunkt der Schallortung ein. Mit zunehmendem Wert verschiebt sich die Schallortung von hinten nach vorn. Normalerweise sollte ein Wert von „4“ (Grundeinstellung) eingestellt werden. Einstellbarer Bereich: 1 bis 7.

Nur für Neo:6 Music

CNTR GAIN: Passen Sie die Klanglokalisierung des mittleren Kanals an. Je größer die Ziffer desto größer wird die Lokalisierungsklarheit des mittleren Kanals. Normaleinstellung sollten Sie „0.2 (Grundcinstellung)“ eingestellt werden. Einstellbarer Bereich: 0 bis 0.5.

Verwendung der Surround-Modi

Dieses Gerät kann eine Vielzahl von Surround-Modi automatisch aktivieren. Die gespeicherten Grundeinstellungen und -anpassungen, die in den Setup- und Anpassungsmenüs (siehe Seiten 27 bis 35) vorgenommen wurden, angewandt werden.

Erzeugen von Theateratmosphäre

In einem Kinosaal sind zahlreiche Lautsprecher an den Wänden angebracht, um einen beeindruckenden Multi-Surround-Klang zu erzeugen, der den Hörer von allen Seiten erreicht.

Mit der umfangreichen Anzahl an Lautsprechern kann ein räumliches Klangbild und eine Klangbewegung erzielt werden.

Die in diesem Receiver integrierten Surround-Betriebsarten können fast dieselben Surround-Klänge wie in einem richtigen Kinosaal erzeugen—und zwar mit nur fünf oder sieben Lautsprechern (plus Subwoofer).

Einführung zu den Surround-Modi

Dolby Digital\*1

Dolby Digital ist eine digitale Signalkompressionsmethode, die von den Dolby Laboratories entwickelt wurde. Sie ermöglicht die mehrkanalige Kodierung und Dekodierung (1ch bis hin zu 5,1ch).

- Wenn ein Dolby Digital-Signal über den digitalen Eingang hereinkommt, leuchtet die Anzeige ☐ DIGITAL auf dem Display auf.

Dolby Digital 5.1CH

Die Kodiermethode Dolby Digital 5,1CH (DOLBY D) (das so genannte digitale diskrete 5,1-Kanal-Audioformat) nimmt die Signale des linken vorderen Kanals, des rechten vorderen Kanals, des Mittelkanals, des linken Surround Kanals, des rechten Surround Kanals und des LFE-Kanals (insgesamt 6 Kanäle, der LFE-Kanal wird jedoch als 0,1-Kanal gezählt, daher 5,1-Kanal) auf und komprimiert diese digital.

Außerdem ermöglicht Dolby Digital eine Surround-Wiedergabe in Stereo und stellt die Übergangsfrequenz der Surround-Höhen auf 20 kHz anstatt auf 7 kHz wie bei Dolby Pro Logic ein. Dadurch ist die Klangbewegung und das Gefühl, „mittendrin“ zu sein, viel stärker als bei Dolby Pro Logic.

Dolby Digital EX

Bei Dolby Digital EX (DOLBY D EX) handelt es sich um ein neues digitales Surround-Kodierformat, das die dritten Surround-Kanäle, die als „hintere Surround-Kanäle“ bezeichnet werden, unterstützt.

Im Gegensatz zum konventionellen Format Dolby Digital 5,1CH vermitteln die hinteren Surround-Kanäle beim Anschauen der Videosoftware detailliertere Bewegungseffekte im Hintergrund. Darüber hinaus ist das räumliche Surround-Klangbild stabiler.

- Sie können Virtual 6,1-Kanal-Surround verwenden, wenn Dolby Digital EX Software wiedergegeben wird, ohne dass die hinteren Surround-Lautsprecher angeschlossen werden müssen. Dieser Surround verschiebt den hinteren Surround-Kanal zu den Surround-Lautsprechern, so dass Sie weiterhin einen fantastischen Surround-Effekt von hinten erleben.

Dolby Pro Logic

Bei dem Dolby Surround-Kodierformat werden die Signale des linken vorderen Kanals, des rechten vorderen Kanals, des Mittelkanals und des Surround-Kanals (monaural) in 2 Kanälen aufgenommen.

Der in diesem Receiver eingebaute Dolby Pro Logic-Decoder dekodiert die Signale dieser zwei Kanäle zurück in die ursprünglichen Signale der 4 Kanäle (plus Subwoofer)—Mehrkanal-Reproduktion auf Matrix-Basis.

- Wenn Dolby Pro Logic aktiviert ist, leuchtet die Anzeige PRO LOGIC auf dem Display auf.

Dolby Pro Logic II

Dolby Pro Logic II verfügt über ein neu entwickeltes, mehrkanaliges Wiedergabeformat, mit dem 2-Kanal-Software in 5-Kanal-Software (plus Subwoofer) umgewandelt wird. Die matrix-basierte Konvertierungsmethode, die für Dolby Pro Logic II verwendet wurde, limitiert die Abschaltfrequenz der Surroundhöhen nicht und ermöglicht einen Stereo-Surround-Klang.

• Dieser Receiver bietet Ihnen zwei Dolby Pro Logic II-Betriebsarten zur Auswahl—Pro Logic II Movie (PL II MOVIE) und Pro Logic II Music (PL II MUSIC).
  Wenn Dolby Pro Logic II aktiviert ist, leuchtet die Anzeige PRO LOGIC II auf dem Display auf.

PLII MOVIE: Eignet sich für die Wiedergabe von Software, die mit Dolby Surround kodiert wurde. Sie können ein Klangfeld genießen, das dem mit 5,1-Kanal-Klängen erstellten sehr Nahe kommt.

PLII MUSIC: Eignet sich zur Wiedergabe einer 2-kanaligen Stereo-Software. Sie können weite und tiefe Klänge genießen.

DTS\*2

DTS ist eine weitere digitale Signalkompressionsmethode. Sie wurde von Digital Theater Systems Inc. entwickelt und ermöglicht die mehrkanalige Kodierung und Dekodierung (1ch bis hin zu 6,1ch).

- Wenn ein DTS-Signal über den digitalen Eingang hereinkommt, leuchtet die Anzeige dts auf dem Display auf.

DTS Digital Surround (DTS) ist ein anderes digitales diskretes 5,1-Kanal-Audioformat, das auf CDs, LDs und DVD-Software vorkommt.

Im Vergleich zu Dolby Digital ist die Audio-Kompressionsrate des DTS Digital Surround-Formats geringer, wodurch das Klangfeld erweitert wird und die Wiedergabe mehr Tiefe erhält. DTS Digital Surround gibt daher einen natürlichen, vollen und klaren Klang.

- Wenn die EX/ES-Einstellung auf „ON“ eingestellt ist, wird das DTS Neo:6 (DTS NEO:6)-Format während der Wiedergabe von Mehrkanal-DTS-Software verwendet. Hierdurch wird das gleiche Surround-Klangfeld wie mit 6,1-Kanal-Software erzeugt.

DTS-ES ist ein weiteres Format zur mehrkanaligen digitalen Kodierung. Es verbessert in großem Maße den 360-Grad Surround-Eindruck und Raumausdruck, indem der dritte Surround-Kanal hinzugefügt wird—der hintere Surround-Kanal.

DTS-ES umfasst zwei Signalformate mit verschiedenen Aufnahmemethoden des Surroundsignales—DTS-ES Discrete 6.1ch (DTS-ES DSCRT) und DTS-ES Matrix 6.1ch (DTS-ES MATRIX).

DTS-ES Discrete 6.1ch wurde für die getrennte Kodierung (und Dekodierung) einer 6,1-kanaligen Signalquelle entwickelt, um Störungen mit den einzelnen Kanälen zu vermeiden.

DTS-ES Matrix 6.1ch wurde entwickelt, um dem DTS Digital Surround-5,1-Kanal einen weiteren Surround-Kanal hinzuzufügen. Durch die Verwendung einer matrixbasierten Kodierungs/Dekodierungsmethode wird ein zusätzliches Signal des „hinteren Surround“-Kanals, sowohl in der linken als auch in der rechten Surround-Kanal-Signalquelle kodiert (und dekodiert).

- Sie können Virtual 6,1-Kanal-Surround verwenden, wenn DTS-ES Software wiedergegeben wird, ohne dass die hinteren Surround-Lautsprecher angeschlossen werden müssen. Dieser Surround verschiebt den hinteren Surround-Kanal zu den Surround-Lautsprechern, so dass Sie weiterhin einen fantastischen Surround-Effekt von hinten erleben.

Die VIRTUAL SB (hinterer Surround)-Anzeige leuchte im Display auf.

DTS 96/24

In den letzten Jahren war ein gesteigertes Interesse an höheren Samplingraten sowohl im Aufnahmebereich als auch für die Wiedergabe zu Hause zu verzeichnen. Höhere Samplingraten erlauben einen breiteren Frequenzbereich und größere Bit-Tiefen bieten einen erweiterten Dynamikbereich.

DTS 96/24 ist ein mehrkanaliges digitales Signalformat (fs 96 kHz/24 bits), das von Digital Theater Systems Inc. eingeführt wurde, um eine „der CD überlegene Klangqualität“ für den Hausgebrauch zu liefern.

- Wenn DTS 96/24-Signale eingehen, leuchtet die Anzeige 96/24 auf. Sie können seinen 5,1-kanaligen Klang in voller Qualität hören.

DTS Neo:6

DTS Neo:6 ist ein anderes Dekodierverfahren, um 6 Kanäle (inkl. Subwoofer) von analoger/digitaler Zweikanal-Software mit Hilfe eines Hochpräzisionsdigital-Matrix-Decoders, der für DTS-ES-Matrix 6,1-Kanal verwendet wird, zu reproduzieren. Wenn einer der Neo:6-Modi aktiviert ist, leuchtet die Anzeige NEO:6 auf dem Display auf.

- Dieser Receiver ist mit den folgenden DTS NEO:6-Modi ausgestattet—Neo:6 Cinema (NEO:6CINMA) und Neo:6 Music (NEO:6MUSIC).

NEO:6CINMA: Eignet sich zur Wiedergabe von Filmen. Sie können die gleiche Atmosphäre mit einer 2-kanaligen Software schaffen wie mit einer 6,1-kanaligen Software. Eignet sich auch für die Wiedergabe von Software, die mit konventionellen Surround-Formaten kodiert wurde.

NEO:6MUSIC: Eignet sich zur Wiedergabe von Musik-Software. Die vorderen Kanalsignale umgehen den Decoder (was nicht in dem Verlust von Klangqualität resultiert) und die über die anderen Lautsprecher übertragenen Surround-Signale erweitern auf natürliche Art das Klangfeld.

Was ist Dual Mono?

Dual Mono ist leichter zu verstehen, wenn Sie an die zweisprachige Ausstrahlung einer Fernsehsendung denken (das Dual Mono-Format ist jedoch mit diesen analogen Formaten nicht identisch).

Dieses Format wurde jetzt in Dolby Digital, DTS usw. übernommen. Mit diesem Format können zwei unabhängige Kanäle (Haupt- und Subkanal genannt) getrennt aufgezeichnet werden.

- Wenn ein Dual Mono-Signal erkannt wird, leuchtet die DUAL-Anzeige auf. Sie können entweder den einen oder den anderen Kanal auswählen (Siehe Seite 31).

Bei der Verwendung des Surround-Modus kommt der Klang aus den aktivierten Lautsprechern, die von diesem Surround-Modus benötigt werden.

- Wenn die Surround-Lautsprecher und der Mittellautsprecher in den Lautsprechereinstellungen auf „NONE“ eingestellt sind, wird JVC’s eigenes 3D PHONIC-Format (das entwickelt wurde, um einen Surround-Effekt nur über die Frontlautsprecher zu erzeugen) verwendet.

Die Anzeige „3D-PHONIC“ leuchtet auf dem Display auf.

*1 In Lizenz von Dolby Laboratories hergestellt. „Dolby“, „Pro Logic“, und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

*2 „DTS“, „DTS-ES Extended Surround“ und „Neo:6“ sind Warenzeichen von Digital Theater Systems, Inc.

Auf verschiedene Software anwendbare Surround Betriebsarten

Die verfügbaren Surround-Betriebsarten variieren je nach Einstellung der Lautsprecher und je nach den eingehenden Signalen. Die Tabellen auf dieser und der nächsten Seite zeigen die Zusammenhänge zwischen den Surround-Betriebsarten und den eingehenden Signalen (mit hinteren Surround-Lautsprechern und EX/ES-Einstellungen).

- Die Zahlen in den Klammern, die unter dem eingehenden Signaltyp zu finden sind, geben die Anzahl der vorderen Kanäle und der Surround-Kanäle an. Beispielsweise zeigt (3/2) an, dass die Signale mit drei vorderen Signalen (links/rechts/mittel) und zwei (Stereo-)Surroundsignalen kodiert werden.

Eingehender Signaltyp	Einstellung des hinteren Surround-Kanals	EX/ES-Einstellung Verfügbare Surround-Betriebsart
Dolby Digital EX 2SPK/1SPK AUTO/ON DOLBY D EX
		OFF DOLBY D
	NONE AUTO/ON DOLBY D (VIRTUAL SB)*		1
			OFF DOLBY D
Dolby Digital (3/2, 2/2) 2SPK/1SPK AUTO DOLBY D
		ON DOLBY D EX
		OFF DOLBY D
	NONE Nicht verfügbar DOLBY D
Dolby Digital (3/1, 2/1)	2SPK/1SPK	AUTO/ON/OFF	DOLBY D
	NONE Nicht verfügbar DOLBY D
Dolby Digital (1/0, 3/0)	2SPK/1SPK/NONE	Nicht verfügbar	DOLBY D
Dolby Digital (Dual Mono)	2SPK/1SPK/NONE	Nicht verfügbar	DUAL MONO
DTS-ES Discrete 6.1ch	2SPK/1SPK	AUTO/ON	ES DISCRETE
		OFF	DTS
	NONE AUTO/ON	DTS (VIRTUAL SB)*	1
DTS-ES Matrix 6.1ch	2SPK/1SPK	AUTO/ON	ES MATRIX*2
DTS-ES 96/24 Matrix		OFF	DTS
	NONE AUTO/ON	DTS (VIRTUAL SB)*	1 *2
		OFF	DTS
DTS, DTS 96/24 (3/2, 2/2)	2SPK/1SPK	AUTO	DTS
*2 DTS 96/24 Processing wurde nicht angewendet. Wenn Sie das Processing anwenden möchten, stellen Sie die Einstellung EX/ES auf „OFF“ ein.		ON	DTS NEO:6*2
		OFF	DTS
	NONE Nicht verfügbar	DTS
DTS (3/1, 2/1)	2SPK/1SPK	AUTO/ON/OFF	DTS
	NONE Nicht verfügbar	DTS
DTS (1/0, 3/0)	2SPK/1SPK/NONE	Nicht verfügbar	DTS
DTS (Dual Mono)	2SPK/1SPK/NONE	Nicht verfügbar	DUAL MONO

Eingehender Signaltyp	Verfügbare Surround-Betriebsart
Analog/PCM/Dolby Digital (2/0)/DTS (2/0)	PL II MOVIE / PL II MUSIC / PRO LOGIC / NEO:6 CINMA / NEO:6 MUSIC
DVD MULTI	Keine

3D HEADPHONE-Modus—3D H PHONE

Sie können die Surround-Betriebsarten auch über Kopfhörer genießen. Wenn Sie die Taste SURROUND drücken, solange die Frontlautsprecher 1 und 2 beide deaktiviert sind, wird die Betriebsart 3D HEADPHONE-Betriebsart (3D H PHONE) aktiviert, wobei der wiedergegebene Software-Typ keine Rolle spielt. „3D H PHONE“ wird auf dem Display angezeigt und die DSP-und HEADPHONE-Anzeigeleuchten leuchten auf.

\* Virtual 6,1-Kanal-Surround

Sie können Virtual 6,1-Kanal-Surround verwenden, wenn Dolby Digital EX Software wiedergegeben wird, ohne dass die hinteren Surround-Lautsprecher angeschlossen werden müssen. Dieser Surround verschiebt den hinteren Surround-Kanal zu den Surround-Lautsprechern, so dass Sie weiterhin einen fantastischen Surround-Effekt von hinten erleben. Die Anzeige VIRTUAL SB (hinteren Surround) schaltet sich im Display ein.

Aktivieren der Surround-Modi

Die zur Verfügung stehenden Surround-Modi hängen von den Lautsprechereinstellungen und den Eingangsignalen ab. (Siehe Seite 38).

Wenn einer der Surround-Modi für eine Signalquelle aktiviert wird, werden die gespeicherten Einstellungen und Veränderungen automatisch abgerufen (siehe Seiten 27 bis 35).

Es besteht auch die Möglichkeit, die Tasten auf der Fernbedienung für die gleichen Funktionen zu verwenden.

Aktivierung der EX/ES-Einstellung

Bei einer mehrkanaligen, digitalen Software haben Sie die Möglichkeit, die Wiedergabebetriebsart 7,1-Kanal zu aktivieren.

- Sobald Sie die Wiedergabebetriebsart EX/ES (7,1-Kanal) eingestellt haben, wird dieser in den Speicher gelegt und aufgerufen, wenn Sie die Surround-Betriebsart aktivieren, auf die die Wiedergabebetriebsart EX/ES (7,1-Kanal) angewendet werden kann.

Drücken Sie die Taste EX/ES, um die für Sie angemessenen Einstellungen vorzunehmen.

Die aktuell ausgewählte Wiedergabebetriebsart EX/ES (7,1-Kanal) erscheint auf dem Display.

- Bei jedem Druck der Taste, ändert sich die Anzeige wie folgt:

EX/ES AUTO*: Je nach eingehendem Signal wird die angemessene Surround-Betriebsart angewendet.

• Für Dolby Digital EX und DTS-ES, wird die Wiedergabe EX/ES (7,1-kanal) angewendet.
• Für Software, die mit 5,1-Kanälen (oder weniger) kodiert wurde, wird die Wiedergabe 5,1-Kanal angewendet.

EX/ES ON*: Wählen Sie diese Einstellung, wenn Sie die Wiedergabe EX/ES (7,1-Kanal) auf Software anwenden möchten, die sowohl mit 5,1-Kanälen als auch mit 6,1-Kanälen kodiert wurde.

EX/ES OFF: Wählen Sie diese Einstellung, um die Wiedergabe mit EX/ES (7,1-Kanal) aufzuheben.

* Wenn die hinteren Surround-Lautsprecher nicht angeschlossen oder deaktiviert sind, wird Virtual 6,1-Kanal-Surround verwendet.

Hinweise:

• Wenn die Surround-Betriebsart deaktiviert ist, wird das Drücken der Taste EX/ES eine geeignete Surround-Betriebsart für mehrkanalige, digitale Software aktivieren.
• Wenn eine zweikanalige analoge oder digitale Quelle mit einer aktivierten Surround-Betriebsart wiedergegeben wird, können Sie die Wiedergabebetriebsart EX/ES (7,1-Kanal) anpassen und die Einstellung speichert. Dies wird jedoch auf die aktuelle Signalquelle keinen Einfluss nehmen.
• Wenn für die Signalquelle keine EX/S (7,1-Kanal) Reproduktion angewendet werden kann, können Sie Einstellungen vornehmen und speichern, jedoch bleiben die Reproduktionskanäle unverändert.

Aktivierung der Surround-Betriebsarten

1. Wählen Sie eine beliebige Signalquelle außer „DVD MULTI“ aus und geben Sie sie wieder.

• Achten Sie darauf, dass Sie den analogen oder digitalen Eingangsmodus ausgewählt haben.
• Surround-Modi können nicht für den DVD MULTI-Wiedergabemodus ausgewählt werden.

2. Drücken Sie die Taste SURROUND, um die Surround-Betriebsart auszuwählen.

- Bei digitaler Mehrkanal-Software (außer Zweikanal- und Dual Mono-Software) werden die eingehenden Signale automatisch erkannt und der entsprechende Surround-Modus wird aktiviert (siehe Seite 38 für weitere Informationen).

Bsp. Wemm „DOLBY D“ aktiviert ist.

- Wenn der EX/ES (7.1-Kanal)-Reproduktionsmodus auf „AUTO“ oder „ON“ eingestellt ist, wird einer der EX/ES (7.1-Kanal)-Reproduktionsmodi aktiviert (siehe linke Spalte).

- Für analoge Signalquellen und digitale 2-kanalige Software, können Sie eine der folgenden Surround-Betriebsarten auswählen. Mit jedem Druck auf die Taste SURROUND, ändern sich die Surround-Betriebsarten wie folgt:

- Für Dual Mono software, sie können den Kanal wählen, den Sie hören möchten. (Siehe Seite 31).

Sehen Sie die Seiten 34 und 35, um den Lautsprecher-Ausgangsmodus einzustellen.

Die Surround-Betriebsart aufheben

Drücken Sie die Taste SURROUND/DSP OFF (oder SURR/DSP OFF auf der Fernbedienung). „SURR OFF“ wird im Display angezeigt.

Verwenden der DSP-Betriebsarten

Dieses Gerät kann eine Vielzahl von DSP-Modi automatisch aktivieren. Die gespeicherten Grundeinstellungen und -anpassungen, die in den Setup- und Anpassungsmenüs (siehe Seiten 27 bis 35) vorgenommen wurden, werden angewandt.

Erzeugen eines Klangfeldes

Der Sound, den man in einer Konzerthalle hört, besteht, usw aus direktem Sound und indirektem Sound—frühe Reflexionen und Reflexionen von hinten. Direkter Sound erreicht den Zuhörer ohne Reflexion. Indirekter Sound wird dagegen durch die Entfernung zur Decke oder den Wänden verzögert. Diese direkten und indirekten Töne sind das wichtigste Element des akustischen Surround-Effekts. Die DSP-Betriebsarten können diese wichtigen Elemente erstellen und Ihnen das Gefühl vermitteln, „mittendrin“ zu sein.

Einführung zu den DSP-Betriebsarten

Es gibt folgende DSP-Betriebsarten—

• DAP (Digital Acoustic Processor)-Betriebsarten (HALL 1, HALL 2, LIVE CLUB, DANCE CLUB, PAVILION, THEATER 1, THEATER 2)
  • ALL CH STEREO
  • MONO FILM

3D HEADPHONE-Betriebsart

Sie können nun auch den DSP-Effekt (außer die Betriebsart All Channel Stereo) über die Kopfhörer genießen.

Wenn Sie die Taste DSP drücken, solange die vorderen Lautsprecher 1 und 2 beide deaktiviert sind, wird die Betriebsart HEADPHONE aktiviert, wobei der wiedergegebene Software-Typ keine Rolle spielt.

„3D H PHONE“ wird auf dem Display angezeigt und die DSP- und HEADPHONE-Anzeigeleuchten leuchten auf.

Wenn Sie eine der DSP-Betriebsarten aktivieren möchten, drücken Sie die Taste DSP, wobei sich die DSP-Betriebsart jeweils wie folgt ändert:

Die Anzeige DSP schaltet sich im Display ebenfalls ein.

→ HALL 1 →	HALL 2 →	LIVE CLUB
→ DANCE CLUB →	PAVILION →	ALL STEREO
→ THEATER 1 →	THEATER 2 →	MONO FILM
→ (Zurück zum Anfang)
□ : Für Audiosignalquellen□ : Für Videosignalquellen

DAP-Betriebsarten

Sie können unter den folgenden DAP-Betriebsarten wählen, um bei der Musikwiedergabe ein räumlicheres Klangbild zu erzielen.

HALL 1: Bei dieser Einstellung wird das Klangfeld einer großen rechteckigen Konzerthalle reproduziert, wie sie vor allem für klassische Konzerte verwendet wird. (Entspricht einer Halle mit ca. 2000 Sitzplätzen).

HALL 2: Bei dieser Einstellung wird das Klangfeld einer großen Konzerthalle, in der Art eines Hörsaals reproduziert, wie sie vor allem für klassische Konzerte verwendet wird. (Entspricht einer Halle mit ca. 2000 Sitzplätzen).

LIVE CLUB: Bei dieser Einstellung wird das Gefühl vermittelt, sich in einem Musikclub mit niedriger Decke zu befinden.

DANCE CLUB: Bei dieser Einstellung wird das räumliche Gefühl eines Tanzclubs vermittelt.

PAVILION: Diese Einstellung vermittelt den räumlichen Eindruck eine Pavillon mit hoher Decke.

THEATER 1*:

Bei dieser Einstellung wird der räumliche Eindruck eines großen Kinosaals mit etwa 600 Sitzplätzen vermittelt.

THEATER 2*:

Bei dieser Einstellung wird der räumliche Eindruck eines kleinen Kinosaals mit etwa 300 Sitzplätzen vermittelt.

* Der integrierte Dolby Pro Logic II Decoder wird aktiviert, wenn analoge oder digitale Zweikanalsignalquellen wiedergegeben werden. Die Anzeige PRO LOGIC II leuchtet auf.

Wenn Sie die DAP-Betriebsart verwenden, kommt aus allen angeschlossenen und aktivierten Lautsprechern Ton.

- Wenn nur Surround-Lautsprecher angeschlossen sind, wird die von JVC entwickelte Betriebsart 3D-PHONIC verwendet (die dazu dient, den Surround-Effekt ausschließlich mit Hilfe der Frontlautsprecher zu erzeugen). Die Anzeige 3D-PHONIC schaltet sich im Display ein.

Stereo-Wiedergabe über sämtliche Kanäle (ALL CH STEREO)

In dieser Betriebsart kann unter Verwendung aller angeschlossenen (und aktivierten) Lautsprecher ein umfangreicheres Stereo-Klangfeld erzeugt werden. Diese Betriebsart kann nicht verwendet werden, wenn keine Surround-Lautsprecher angeschlossen sind.

- Wenn ein Kopfhörer angeschlossen ist oder die Frontlautsprecher deaktiviert wurden, stehen die Betriebsarten „All Channel Stereo“ nicht zur Verfügung.

Durch normales Stereo-Format reproduziertes Soundfeld

Durch All Channel Stereo reproduziertes Soundfeld

Monaphoner Film

Damit ein größeres akustisches Klangfeld in Ihrem Hörraum bei der Wiedergabe von Video-Software mit monophonem Klang (analoge und digitale Zweikanalsignale) erzeugt wird, steht dieser Modus zur Verfügung.

Der Surround-Effekt wird hinzugefügt und die Schallortung der Schauspieler wird verbessert. Dieser Modus kann nicht für digitale Mehrkanalsignale verwendet werden.

Bei der Verwendung von „MONO FILM“ kommt der Klang aus allen angeschlossenen (und aktivierten) Lautsprechern.

- Wenn eingehende Signale von digitalen Zweikanalsignalen auf einen anderen digitalen Signaltyp wechseln, wird „MONO FILM“ deaktiviert und ein entsprechender Surround-Modus aktiviert.

Aktivieren der DSP-Modi

Wenn für eine Signalquelle die DSP-Betriebsarten aktiviert werden, so werden die in den oben genannten Menüs gespeicherten Einstellungen und Anpassungen automatisch abgerufen (siehe Seiten 27 bis 35).

Es besteht auch die Möglichkeit, die Tasten auf der Fernbedienung für die gleichen Funktionen zu verwenden.

1. Wählen Sie eine beliebige Signalquelle, die Sie wiedergeben möchten.

2. Drücken Sie wiederholt die Taste DSP, bis die gewünschte DSP-Betriebsart im Display angezeigt wird.

- Mit jedem Druck auf die Taste ändert sich die DSP-Betriebsart wie folgt:

* Wenn die Surround-Lautsprecher auf „NONE“ eingestellt sind, kann nicht „ALL STEREO“ ausgewählt werden.
** Wenn Mehrkanalsignale eingehen, können Sie „MONO FILM“ nicht auswählen.

Hinweis:

Wenn die Surround-Lautsprecher deaktiviert sind, wird das 3D PHONIC-Format auf die DSP-Modi (die 3D PHONIC-Anzeige leuchtet auf) angewendet.

Aufheben der DSP-Betriebsarten

Drücken Sie die Taste SURROUND/DSP OFF (oder SURR/DSP OFF auf der Fernbedienung). „SURR OFF“ wird im Display angezeigt.

- Wenn die vorderen Lautsprecher deaktiviert sind, erscheint „HEADPHONE“ auf dem Display.

Verwenden des DVD MULTI-Wiedergabemodus

Dieser Receiver verfügt über eine DVD MULTI-Wiedergabemodus, so daß die diskreten analogen Ausgangssignale eines DVD-Spielers wiedergegeben werden können.

Anschlussplan

A An Komponenten-Video-Ausgang (Nur für RX-8032VSL)
B An Subwoofer-Ausgang
© An Audio-Ausgang Center-Kanal
D An S-Video-Ausgang
E An FBAS-Video-Ausgang
F An linken/rechten Audio-Ausgang Frontkanal
G An linken/rechten Audio-Ausgang Surround-Kanal

Hinweis:

Wenn Sie einen DVD-Spieler an die Komponenten-Videoeingänge anschließen, müssen die Einstellungen für den Komponenten-Videoeingang korrekt vorgenommen werden. Weitere Informationen finden Sie auf Seite 32.

Aktivieren des DVD MULTI-Wiedergabemodus

1. Drücken Sie die Taste DVD MULTI, so daß „DVD MULTI“ im Display angezeigt wird.

Anzeige MULTI leuchtet auf der Frontplatten auf.

Wenn Sie „DVD MULTI“ als Signalquelle auswählen, werden die Surround- und DSP-Modi deaktiviert, und die Tasten SURROUND und DSP funktionieren nicht.

2. Stellen Sie am DVD-Spieler die analoge diskrete Wiedergabe ein, und geben Sie eine DVD wieder.

- Entsprechende Informationen hierzu entnehmen Sie bitte der Bedienungsanleitung Ihres DVD-Spielers.

Sie können den digitalen Frequenzgangausgleich und den Lautsprecherausgangspegel einstellen. Weitere Informationen finden Sie auf Seite 34.

Hinweise:

• Der Mitternachtsmodus ist im DVD MULTI-Wiedergabemodus nicht verfügbar (Siehe Seite 20).
• Wenn Sie Kopfhörer verwenden, können Sie nur die vorderen Kanäle (links und rechts) hören.

Fernbedienungssystem COMPU LINK

Mit dem Fernbedienungssystemen COMPU LINK können Sie JVC-Audiokomponenten über den Fernbedienungssensor des Receivers steuern.

Damit Sie dieses Fernbedienungssystem nutzen können, müssen Sie die JVC-Audiokomponenten zusätzlich zu den anderen Anschlüssen über die Buchsen COMPU LINK (SYNCHRO) (siehe unten) mit dem mitgelieferten Cinchsteckerkabel verbinden (siehe Seiten 12 und 13).

- Stellen Sie sicher, dass das Netzkabel dieser Komponenten abgezogen wurde, ehe Sie die Anschlüsse vornehmen. Stecken Sie das Netzkabel erst wieder in die Netzsteckdose, nachdem Sie alle Anschlüsse vorgenommen haben.

Hinweise:

• Es gibt vier Versionen des Fernbedienungssystems COMPU LINK. Dieser Receiver ist mit der vierten Version ausgestattet—COMPU LINK-4. Diese Version hat im Vergleich zu der früheren Version —COMPU LINK-3 zusätzliche Systemfunktionen für den CD-Recorder.
• Wenn Ihre Audiokomponente zwei Buchsen mit der Bezeichnung COMPU LINK besitzt, können Sie nur eine Buchse benutzen. Wenn die Komponente nur über eine Buchse COMPU LINK verfügt, schließen Sie sie so an, dass sie das letzte Glied in der Komponentenkette bildet.
• Stellen Sie den Signalquellennamen ggf. korrekt ein, um die Zielkomponente mit dem COMPU LINK Fernbedienungssystem zu bedienen. (Siehe Seite 21).
• In den Bedienungsanleitungen der Audiokomponenten, die zum Lieferumfang gehören, finden Sie entsprechende Informationen.

Mit diesem Fernbedienungssystem können Sie die vier Funktionen ausführen, die nachstehend aufgelistet werden.

Fernbedienung über den Fernbedienungssensor des Receivers

Sie können die angeschlossenen Audiokomponenten mit dieser Fernbedienung über den Fernbedienungssensor des Receivers steuern. Zielen Sie mit der Fernbedienung direkt auf den

Fernbedienungssensor des Receivers. Weitere Informationen finden Sie auf den Seiten 44 und 45.

Automatische Auswahl der Tonquelle

Wenn Sie die Wiedergabetaste ▶) einer angeschlossenen Komponente oder die Wiedergabetaste auf der jeweiligen Fernbedienung drücken, wird der Receiver automatisch eingeschaltet und auf Wiedergabe der jeweiligen Komponente geschaltet. Wenn Sie andererseits am Receiver oder mit der Fernbedienung eine neue Wiedergabcquelle wählen, beginnt die gewählte Komponente unmittelbar mit der Wiedergabe. In beiden Fällen wird die Wiedergabe der zuvor gewählten Quelle einige Sekunden lang ohne Ton fortgesetzt.

- Für RX-7030VBK/RX-7032VSL: Sie können nicht das COMPU LINK-Fernbedienungssystem verwenden, um den MD-Recorder zu bedienen.

Automatisch Netz An/Aus (Bereitschaftsbetrieb): nur möglich in Verbindung mit COMPU LINK-3 und COMPU LINK-4

Die angeschlossenen Geräte werden zusammen mit dem Empfänger an- bzw. ausgeschaltet (Bereitschaftsbetrieb).

Wenn Sie den Receiver einschalten, schaltet sich eines der angeschlossenen Geräte automatisch ein, je nachdem, welches Gerät vorher ausgewählt wurde.

Wenn Sie den Receiver ausschalten, wird das angeschlossene Gerät ebenfalls ausgeschaltet (Bereitschaftsbetrieb).

Synchronaufnahmen

Unter Synchronaufnahme versteht man, dass der Cassettendeck (oder MD-Recorder) mit der Aufnahme beginnt, sobald eine CD wiedergegeben wird.

Führen Sie die folgenden Schritte aus, um Synchronaufnahmen durchzuführen:

1. Legen Sie eine Cassette in den Cassettendeck (oder eine MD in den MD-Recorder) und eine CD in den CD-Spieler ein.

2. Drücken Sie gleichzeitig die Aufnahmetaste (●) und die Pausentaste (II) am Cassettendeck (oder MD-Recorder).

Auf diese Weise wird das Cassettendeck (oder der MD-Recorder) auf Aufnahmepause geschaltet. Wenn Sie die Aufnahmetaste (●) und die Pausentaste (II) nicht gleichzeitig drücken, arbeitet die Synchronaufnahmefunktion nicht.

1. Drücken Sie die Wiedergabetaste (▶) am CD-Spieler.

Sobald die Wiedergabe beginnt, wird die Signalquelle am Receiver geändert, und das Cassettendeck (oder der MD-Recorder) beginnt mit der Aufnahme. Wenn die Wiedergabe beendet ist, schaltet das Cassettendeck (oder der MD-Recorder) zunächst auf Pausenbetrieb und ca. 4 Sekunden später aus.

Hinweise:

• Während der Synchronaufnahme kann die gewählte Aufnahmequelle nicht geändert werden.
• Wenn die Stromversorgung einer Komponente während der Synchronaufnahme abgeschaltet wird, funktioniert das Fernbedienungssystem COMPU LINK möglicherweise nicht richtig. In diesem Fall müssen Sie die Aufnahme von vorn beginnen.

Bedienen von JVC-Audio-/Videokomponenten

Die können JVC-Audio- und -Videokomponenten mit der Fernbedienung dieses Receivers bedienen, da die Steuersignale für JVC-Komponenten in der Fernbedienung gespeichert sind.

Bedienen der Audiokomponenten

WICHTIG:

So bedienen Sie JVC-Audiokomponenten über diese Fernbedienung:

• Sie müssen die JVC-Audiokomponenten über die Buchsen COMPU LINK (SYNCHRO) (Siehe auf Seite 43) miteinander verbinden. Und darüber hinaus müssen diese JVC-Audiokomponenten mit den Cinchkabeln an den Receiver angeschlossen werden (Siehe auf Seiten 11 bis 13).
• Zielen Sie mit der Fernbedienung direkt auf den Fernbedienungssensor des Receivers.
• Wenn Sie die Tasten auf der Frontplatte oder die Menüfunktion verwenden, um eine Signalquelle zu wählen, können Sie diese Signalquelle nicht mit der Fernbedienung ansteuern. Wenn Sie eine Signalquelle mit der Fernbedienung ansteuern wollen, muß die Signalquelle mit Hilfe der Signalquellenwahltasten der Fernbedienung gewählt werden.
• Stellen Sie den Signalquellennamen ggf. korrekt ein, um die Zielkomponente mit dem COMPU LINK Fernbedienungssystem zu bedienen. (Siehe Seite 21).
• Lesen Sie auch die Bedienungsanleitungen, die zum Lieferumfang der einzelnen Komponenten gehören.

Für RX-8032VSL:

- Durch Druck auf eine der Signalquellentasten wird der Fernbedienmodus für ca. zwei Stunden auf dem Display angezeigt.

Tasten	Anzeigen
FM/AM	TUNER
CD	CD
CDR	CDR
PHONO	PHONO
TAPE/MD	TAPE
CONTROL (wiederholt)*
SOUND	SOUND

* Durch wiederholt Druck auf die Taste CONTROL können Sie „VCR1“, „TAPE“, „CDR“ oder „CDDSC“ als Signalquelle einstellen.

- Durch Druck auf eine der folgenden Tasten wird der Fernbedienmodus für ca. zwei Stunden auf dem Display angezeigt.

Tasten	Anzeigen
FRONT•L	FRL
FRONT•R	FRR
CENTER	CTR
SURR•L	SURRL
SURR•R	SURRR
SURR BACK	SBK
SUBWOOFER	S-WFR
DIGITAL EQ	EQ

Tuner

Sie können immer die folgenden Operationen ausführen:

FM/AM: Es wird zwischen UKW und MW umgeschaltet.

Nachdem Sie die Taste FM/AM gedrückt haben, können Sie den Tuner wie folgt bedienen:

1 – 10/0, +10: Eine gespeicherte Kanalnummer wird direkt gewählt. Drücken Sie 5, um Kanal 5 auszuwählen. Drücken Sie +10 und 5, um Kanal 15 auszuwählen. Drücken Sie +10 und dann 10/0, um Kanal 20 auszuwählen.

PTY SEARCH: Es wird eine Sendung nach PTY-Codes gesucht.

PTY⊕/●PTY: Die PTY-Codes werden gewählt.

DISPLAY MODE: Die RDS-Signale werden gewählt.

TA/NEWS/INFO: Wählt die Datentypen der Funktion Enhanced Other Networks (TA, NEWS, INFO).

FM MODE: Der UKW-Empfangsmodus wird geändert.

Klangsteuerung [Verstärker]

Sie können immer die folgenden Operationen ausführen:

SURROUND: Aktivieren und wählen Sie Surround-Modi aus.

DSP: Aktivieren und wählen Sie DSP-Modi aus.

SURR/DSP OFF: Deaktivieren Sie Surround- und DSP-Modi.

Nachdem Sie die Taste SOUND gedrückt haben, können Sie folgende Operationen ausführen:

FRONT•L und

danach LEVEL +/-: Stellen Sie den Ausgangspegel des linken Frontlautsprechers ein.

FRONT•R und

danach LEVEL +/-: Stellen Sie den Ausgangspegel des rechten Frontlautsprechers ein.

CENTER und

danach LEVEL +/-: Stellen Sie den Ausgangspegel des Mittenlautsprechers ein.

SURR•L und

danach LEVEL +/-: Stellen Sie den Ausgangspegel des linken Surround-Lautsprechers ein.

SURR•R und

danach LEVEL +/-: Stellen Sie den Ausgangspegel des rechten Surround-Lautsprechers ein.

SURR BACK und

danach LEVEL +/-: Stellen Sie den Ausgangspegel des hinteren Surround-Lautsprechers ein.

SUBWOOFER und

danach LEVEL +/-: Stellen Sie den Ausgangspegel des Subwoofers ein.

DIGITAL EQ und

danach LEVEL+/-: Wählen Sie die Klangfrequenzbän-der aus und stellen Sie deren Pegel ein.

TEST:

BASS BOOST: Schalten Sie die Baßverstärkung ein oder aus.

Hinweis:

Nachdem Sie den Klang eingestellt haben, drücken Sie auf die entsprechende Taste, um die gewünschte Signalquelle zu wählen, um die Zielsignalquelle mit Hilfe der Zifferntasten zu bedienen. Anderenfalls können die Zifferntasten nicht verwendet werden, um die Zielsignalquelle zu betätigen.

CD-Spieler

Nachdem Sie die Taste CD gedrückt haben, können Sie folgende Operationen am CD-Spieler ausführen:

▶: Die Wiedergabe wird gestartet.
Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen.
▶▶▶: Es wird an den Anfang des nächsten Titels gesprungen.
■: Die Wiedergabe wird gestoppt.
II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.
1 – 10/0, +10: Eine Titelnummer wird direkt gewählt. Drücken Sie 5, um Titel 5 auszuwählen. Drücken Sie +10 und 5, um Titel 15 auszuwählen. Drücken Sie +10 und dann 10/0, um Titel 20 auszuwählen. Drücken Sie +10, +10 und dann 10/0, um Titel 30 auszuwählen.

CD-Spieler-Wechsler

Für RX-8032VSL:

Wenn Sie wiederholt die Taste CONTROL drücken, bis „CDDSC“ auf dem Display erscheint, können folgende Operationen am CD-Spieler-Wechsler ausgeführen:

Für RX-7032VSL:

Nachdem Sie die Taste CD DISC gedrückt haben, können Sie folgende Operationen am CD-Spieler-Wechsler ausführen:

▶: Die Wiedergabe wird gestartet.

Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen.

▶▶: Es wird an den Anfang des nächsten Titels gesprungen.

■: Beenden Sie die Wiedergabe oder Aufnahme.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen. 1 – 6, 7/P: Es wird die Nummer eines CD gewählt, die in den CD-Spieler-Wechsler eingelegt worden ist.

Nachdem Sie die Taste CD gedrückt haben, können Sie folgende Operationen am CD-Spieler-Wechsler ausführen:

1 – 10/0, +10: Eine Titelnummer wird direkt gewählt. Drücken Sie 5, um Titel 5 auszuwählen. Drücken Sie +10 und 5, um Titel 15 auszuwählen. Drücken Sie +10 und dann 10/0, um Titel 20 auszuwählen. Drücken Sie +10, +10 und dann 10/0, um Titel 30 auszuwählen.

Beispiel:

- Auswahl von CD Nr. 4, Track Nr. 12, und Start der Wiedergabe.

Für RX-8032VSL:

1. Drücken Sie wiederholt die Taste CONTROL, bis „CDDSC“ auf dem Display angezeigt. Drücken Sie dann 4.
2. Drücken Sie die Taste CD, dann +10, 2.

Für RX-7032VSL:

1. Drücken Sie die Taste CD DISC, und danach 4.

2. Drücken Sie die Taste CD, und danach +10, 2.

Wenn Ihr CD-Wechsler 200 Discs aufnehmen kann (außer für XL-MC100 und XL-MC301),

können Sie nach dem Drücken von CD die folgenden Funktionen mit den Zifferntasten ausführen.

1. Wählen Sie eine Discnummer aus.
2. Wählen Sie danach eine Titelnummer aus (immer zweistellig eingeben).
3. Beginnen Sie mit der Wiedergabe.

Beispiel:

• Auswählen von Discnummer 3, Titelnummer 2 und Starten der Wiedergabe. Drücken Sie 3, dann 0, 2 und dann ▶.
• Auswählen von Discnummer 10, Titelnummer 5 und Starten der Wiedergabe. Drücken Sie 1, dann 0, 0, 5 und dann ▶.
• Auswählen von Discnummer 105, Titelnummer 12 und Starten der Wiedergabe. Drücken Sie 1, dann 0, 5, 1, 2 und dann ▶.

Plattenspieler

Nachdem Sie die Taste PHONO gedrückt haben, können Sie folgende Operationen am Plattenspieler ausführen:

▶: Die Wiedergabe wird gestartet.
■ : Die Wiedergabe wird gestoppt.

CD-Recorder

Für RX-8032VSL: Nachdem Sie die Taste CDR gedrückt haben (oder Auswählen von „CDR“, indem die Taste CONTROL mehrfach hintereinander gedrückt wird), können Sie folgende Operationen am CD-Recorder ausführen:

Für RX-7032VSL: Nach dem Drücken von TAPE/CDR (oder TAPE/CDR CONTROL) können Sie die folgenden Funktionen an einem CD-Recorder durchführen:

▶: Die Wiedergabe wird gestartet.
Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen.
▶▶: Es wird an den Anfang des nächsten Titels gesprungen.
■: Beenden Sie die Wiedergabe oder Aufnahme.
II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

1 – 10/0, +10: Eine Titelnummer wird direkt gewählt. Drücken Sie 5, um Titel 5 auszuwählen. Drücken Sie +10 und 5, um Titel 15 auszuwählen. Drücken Sie +10 und dann 10/0, um Titel 20 auszuwählen. Drücken Sie +10, +10 und dann 10/0, um Titel 30 auszuwählen.

REC PAUSE: Leiten Sie mit dieser Taste eine Aufnahmepause ein. Drücken Sie zum Beendigen der Aufnahmepause erneut diese Taste und dann ▶.

Cassettendeck

Für RX-8032VSL: Nachdem Sie die Taste TAPE/MD gedrückt haben (oder Auswählen von „TAPE“, indem die Taste CONTROL wiederholt gedrückt wird), können Sie folgende Operationen am Cassettendeck ausführen:

Für RX-7032VSL.: Nach dem Drücken von TAPE/CDR (oder TAPE/CDR CONTROL) können Sie die folgenden Funktionen an einem Cassettendeck durchführen:

▶: Die Wiedergabe wird gestartet.

REW: Die Cassette wird von rechts nach links umgespult.

FF: Die Cassette wird von links nach rechts umgespult.

■: Beenden Sie die Wiedergabe oder Aufnahme.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

REC PAUSE: Leiten Sie mit dieser Taste eine Aufnahmepause ein. Drücken Sie zum Beendigen der Aufnahmepause erneut diese Taste und dann ▶.

MD-Recorder

Nachdem Sie die Taste TAPE/MD gedrückt haben (oder Auswählen von „TAPE*“, indem die Taste CONTROL wiederholt gedrückt wird), können Sie folgende Operatio MD-Recorder ausführen:

▶: Die Wiedergabe wird gestartet.

◀◀: Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen.

▶▶: Es wird an den Anfang des nächsten Titels gesprungen.

■: Beenden Sie die Wiedergabe oder Aufnahme.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

REC PAUSE: Leiten Sie mit dieser Taste eine Aufnahmepause ein. Drücken Sie zum Beendigen der Aufnahmepause erneut diese Taste und dann ▶.

* Wenn Sie „TAPE“ auswählen, können Sie den MD-Recorder bedienen.

Hinweis:

Sie können entweder die Signalquellenauswahltasten oder die Steuerungstaste (CONTROL für RX-8032VSL oder TAPE/CDR CONTROL für RX-7032VSL) verwenden, um die Tasten für die Zielquelle zu aktivieren. Wenn Sie eine der Signalquellenauswahltasten drücken, ändert sich auch die Wiedergabequelle. Jedoch wird durch Druck auf die Steuerungstaste kein Wechsel der Wiedergabequelle bewirkt.

Bedienen der Videokomponenten

WICHTIG:

So bedienen Sie JVC-Videokomponenten über diese Fernbedienung:

- Einige JVC-Videorecorder können zwei Arten von Fernbedienungssignalen erkennen—Code „A“ und „B.“ Bevor Sie diese Fernbedienung verwenden, stellen Sie sicher, dass der Fernbedienungscode des angeschlossenen Videorecorders auf „A“ gestellt ist.

- Für RX-8032VSL: Wenn ein weiterer JVC-Videorecorder an die Anschlüssen VCR 2 oder VIDEO angeschlossen ist, setzen Sie den Fernbedienungscode dieses Videorecorders auf Code „B“. (Die Steuersignale von Code „B“ können von dieser Fernbedienung nicht ausgegeben werden).

- Verwenden der Fernbedienung, zielen Sie mit der Fernbedienung direkt auf den Fernbedienungssensor der entsprechenden Komponente, nicht auf den des Receivers.

Für RX-8032VSL:

- Durch Druck auf eine der Signalquellentasten wird die Betriebmodus auf dem Display angezeigt.

Tasten	Anzeigen
VCR 1	VCR 1
DVD or DVD MULTI	DVD
TV/DBS	TV
CONTROL (wiederholt)*

* Durch wiederholt Druck auf die Taste CONTROL können Sie „VCR1“, „TAPE“, „CDR“ oder „CDDSC“ als Signalquelle einstellen.

Durch Druck auf eine der oben aufgeführten Tasten wird der Fernbedienmodus für ca. zwei Stunden auf dem Display angezeigt.

VCR

Sie können immer die folgenden Operationen ausführen:

VCR 1 Ⓔ/l (für RX-8032VSL) oder VCR Ⓔ/l (für RX-7032VSL): Der VCR wird ein- oder ausgeschaltet.

Für RX-8032VSL: Nachdem Sie die Taste VCR1 gedrückt haben (oder Auswählen von „VCR1“, indem die Taste CONTROL wiederholt gedrückt wird), können Sie folgende Operationen am VCR 1 ausführen:

Für RX-7032VSL: Nachdem Sie die Taste VCR (oder VCR CONTROL) gedrückt haben, können Sie den Videorecorder wie folgt bedienen:

1 – 9, 0: Fernsehgerät kanäle am Videorecorder werden gewählt.

▶: Die Wiedergabe wird gestartet.

REW: Das Videoband wird zurückgespult. FF: Das Videoband wird vorgespult.

■: Beenden Sie die Wiedergabe oder Aufnahme.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

REC PAUSE: Leiten Sie mit dieser Taste eine Aufnahmepause ein. Drücken Sie zum Beendigen der Aufnahmepause erneut diese Taste und dann ▶.

CH +/-: Fernsehgerät kanäle am Videorecorder werden weitergeschaltet.

Hinweis:

Sie können entweder VCR 1 (für RX-8032VSL), VCR (für RX-7032VSL) oder die Steuerungstaste (CONTROL für RX-8032VSL oder VCR CONTROL für RX-7032VSL) verwenden, um die oben aufgeführten Tasten zu aktivieren. Wenn Sie eine der Signalquellenauswahltasten drücken, ändert sich auch die Wiedergabequelle. Jedoch wird durch Druck auf die Steuerungstaste kein Wechsel der Wiedergabequelle bewirkt.

DVD-Spieler

Nachdem Sie die Taste DVD oder DVD MULTI gedrückt haben, können Sie folgende Operationen am DVD-Spieler ausführen:

▶: Die Wiedergabe wird gestartet.
Es wird an den Anfang des aktuellen (oder vorherigen) Kapitels zurückgesprungen.
▶▶: Es wird an den Anfang des nächsten Kapitels gesprungen.
■: Die Wiedergabe wird gestoppt.
II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

Nachdem Sie die Taste DVD oder DVD MULTI gedrückt haben, können Sie diese Tasten für das DVD-Menü verwenden:

Hinweis:

Informationen über detaillierte Menüoperationen finden Sie in den Anweisungen, die zum Lieferumfang von DVDs oder des DVD-Spielers gehören.

Fernsehgerät

Sie können immer die folgenden Operationen ausführen:

TV ☑/I: Das Fernsehgerät wird ein- oder ausgeschaltet.

TV VOL +/-: Die Lautstärke wird verändert.

TV/VIDEO: Der Eingangsmodus wird eingestellt (entweder TV oder VIDEO).

Nachdem Sie die Taste TV/DBS gedrückt haben, können Sie folgende Operationen am Fernsehgerät ausführen:

CH +/-: Die Kanäle werden weitergeschaltet.

1 - 9, 0, 100+: Die Kanäle werden gewählt.

RETURN: Es wird zwischen dem zuvor gewählten Kanal und dem aktuellen Kanal umgeschaltet.

Bedienen der Komponenten anderer Hersteller

Diese Fernbedienung, die zum Lieferumfang des Receivers gehört, ist in der Lage, Steuersignale für die Fernsehgeräte, Kabelfernsehen-Konverter, DBS-tuner, Videorecorders und DVD-Spieler anderer Hersteller zu übertragen.

Wenn Sie die Komponenten anderer Hersteller betätigen, lesen Sie die mitgelieferten Bedienungsanleitungen.

- Wenn Sie die Batterien der Fernbedienung auswechseln, müssen Sie den Herstellercode wieder eingeben.

So ändern Sie die übertragbaren Signale zum Betätigen eines Fernsehgeräts eines anderen Herstellers

1. Halten Sie die Taste TV ⭕/1 gedrückt.
2. Drücken Sie die Taste TV/DBS.

Für RX-8032VSL: „CALL“ wird auf dem Display der Fernbedienung angezeigt.

1. Geben Sie den Herstellercode mit Hilfe der Tasten 1 – 9 und 0 ein.

Sehen Sie die Liste auf Seite 49 bzgl. des entsprechendes Codes.

1. Lassen Sie die Taste TV clos.

Die folgenden Tasten können verwendet werden, um das Fernsehgerät zu betätigen:

TV 0/1: Das Fernsehgerät wird ein- und ausgeschaltet.

TV VOL +/-: Die Lautstärke wird verändert.

TV/VIDEO: Der Eingangsmodus wird eingestellt (entweder TV oder VIDEO).

Nachdem Sie die Taste TV/DBS gedrückt haben, können Sie folgende Operationen am Fernsehgerät ausführen:

CH +/-: Die Fernsehkanäle werden weitergeschaltet. 1 - 10/0, 0, 100+ (+10):

Die Fernsehkanäle werden gewählt. Die Taste 10/0 fungiert als Eingabetaste, wenn bei Ihrem Fernsehgerät Taste ENTER gedrückt werden muß, nachdem eine Kanalnummer gewählt wurde.

Hinweise:

• Die oben aufgeführten Funktionen stehen bei manchen TV unter Umständen nicht zur Verfügung.
- Wenn Sie die Kanäle eines TV nicht mit den Nummerntasten wechseln können, drücken Sie CH +/-, um die Kanäle weiterzuschalten.

1. Versuchen Sie, Ihren Fernsehgerät zu betätigen, indem Sie die Taste TV ^0/1 drücken.

Wenn Ihr Fernsehgerät ein- oder ausgeschaltet wird, haben Sie den richtigen Code eingegeben.

Wurde mehr als ein Code für die Marke Ihres Fernsehgeräts aufgelistet, probieren Sie alle Codes aus, bis Sie den richtigen eingegeben haben.

So ändern Sie die übertragbaren Signale zum Betätigen eines Kabelfernseh-Konverters oder DBS-Tuner

1. Halten Sie die Taste CATV/DBS Ⓒ/1 gedrückt.
2. Drücken Sie die Taste CATV/DBS CONTROL.

Für RX-8032VSL: „CALL“ angezeigt auf dem Display der Fernbedienung.

3 Geben Sie den Herstellercode mit Hilfe der Tasten 1 – 9 und 0 ein.

Sehen Sie die Liste auf Seite 49 bzgl. des entsprechendes Codes.

1. Lassen Sie die Taste CATV/DBS clos.

Die folgenden Tasten können verwendet werden, um das Kabelfernsch-Konverter oder DBS-Tuner zu betätigen:

CATV/DBS 0/I: Der Kabelfernseh-Konverter oder DBS-Tuner wird ein- und ausgeschaltet.

Nachdem Sie die Taste CATV/DBS CONTROL gedrückt haben, können Sie den CATV-Konverter oder DBS-Tuner wie folgt bedienen:

CH +/-: Die Kanäle werden weitergeschaltet. 1 - 10/0, 0, 100+ (+10):

Die Kanäle werden gewählt.

Die Taste 10/0 fungiert als Eingabetaste, wenn bei Ihrem Kabelfernseh-Konverter oder DBS-Tuner Taste ENTER gedrückt werden muß, nachdem eine Kanalnummer gewählt wurde.

1. Versuchen Sie, Ihren Kabelfernseh-Konverter oder DBS-Tuner zu betätigen, indem Sie die Taste CATV/DBS ☉/1 drücken.

Wenn Ihr Kabelfernseh-Konverter oder DBS-Tuner ein- oder ausgeschaltet wird, haben Sie den richtigen Code eingegeben.

Wurde mehr als ein Code für die Marke Ihres Kabelfernseh-Konverters oder DBS-Tuners aufgelistet, probieren Sie alle Codes aus, bis Sie den richtigen eingegeben haben.

Hinweis:

Sie können den Kabelfernseh-Konverter und den DBS-Tuner nicht gleichzeitig verwenden.

So ändern Sie die übertragbaren Signale zum Betätigen eines Videorecorders eines anderen Herstellers

1. Drücken und halten Sie die Taste VCR 1 Ⓐ/l (für RX-8032VSL) oder VCR Ⓞ/l (für RX-7032VSL) gedrückt.
2. Drücken Sie die Taste VCR 1 (für RX-8032VSL) oder VCR (für RX-7032VSL).

Für RX-8032VSL: „CALL“ wird auf dem Display der Fernbedienung angezeigt.

1. Geben Sie den Herstellercode mit Hilfe der Tasten 1 – 9 und 0 ein.

Sehen Sie die Liste auf Seite 49 bzgl. des entsprechendes Codes.

1. Lassen Sie die Taste VCR 1 ⏻/l oder VCR ⏻/l los.

Die folgenden Tasten können verwendet werden, um den Videorecorder zu betätigen:

VCR 1 Ⓞ/l: Für RX-8032VSL—Videorecorder ein- und ausschalten.

VCR ☑Für RX-7032VSL—Videorecorder ein- und ausschalten.

Nachdem Sie die Taste VCR 1 oder VCR gedrückt haben, können Sie den Videorecorder wie folgt bedienen:

CH +/-: Hiermit werden die Kanäle des Videorecorders umgeschaltet.

1 – 10/0, 0, 100+ (+10): Hiermit wird der Fernsehkanal gewählt. Die Taste 10/0 ersetzt die Taste ENTER, falls bei Ihrem Videorecorder ENTER nach dem Wählen einer Kanalnummer benötigt wird.

▶: Die Wiedergabe wird gestartet.

REW: Das Videoband wird zurückgespult.

FF: Das Videoband wird vorgespult.

■: Beenden Sie die Wiedergabe oder Aufnahme.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

REC PAUSE: Leiten Sie mit dieser Taste eine Aufnahmepause ein. Drücken Sie zum Beendigen der Aufnahmepause erneut diese Taste und dann ▶.

1. Versuchen Sie, Ihren Videorecorder zu betätigen, indem Sie die Taste VCR1 ⏻/l drücken.

Wenn Ihr Videorecorder ein- oder ausgeschaltet wird, haben Sie den richtigen Code eingegeben.

Wurde mehr als ein Code für die Marke Ihres

Videorecorders aufgelistet, probieren Sie alle Codes aus, bis Sie den richtigen eingegeben haben.

So ändern Sie die übertragbaren Signale zum Betätigen eines DVD-Spielers eines anderen Herstellers

1. Halten Sie die Taste AUDIO ⏻/l gedrückt.
   2 D r ücken Sie die Taste DVD.

Für RX-8032VSL: „CALL“ wird auf dem Display der Fernbedienung angezeigt.

1. Geben Sie den Herstellercode mit Hilfe der Tasten 1 – 9 und 0 ein.

Sehen Sie die Liste auf Seite 49 bzgl. des entsprechendes Codes.

1. Lassen Sie die Taste AUDIO ☉s.

Nachdem Sie die Taste DVD oder DVD MULTI gedrückt haben, können Sie folgende Operationen am DVD-Spielers ausführen:

▶: Die Wiedergabe wird gestartet.
Es wird an den Anfang des aktuellen (oder vorherigen) Kapitels zurückgesprungen.
▶▶: Es wird an den Anfang des nächsten Kapitels gesprungen.
■: Die Wiedergabe wird gestoppt.
II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

Nachdem Sie die Taste DVD oder DVD MULTI gedrückt haben, können Sie diese Tasten für das DVD-Menü verwenden:

Hinweis:

Informationen über detaillierte Menüoperationen finden Sie in den Anweisungen, die zum Lieferumfang von DVDs oder des DVD-Spielers gehören.

1. Versuchen Sie, Ihren DVD-Spieler zu betätigen, indem Sie eine der obigen Tasten drücken.

- Denken Sie daran, den DVD-Spieler einzuschalten, bevor Sie eine der obigen Tasten drücken.

Wurde mehr als ein Code für die Marke Ihres DVD-Spieler aufgelistet, probieren Sie alle Codes aus, bis Sie den richtigen eingegeben haben.

Für Fernsehgerät

Hersteller	Codes	Hersteller	Codes
JVC	00*, 02, 13, 14, 47, 74	Quelle	52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67
Akai	01, 02
Blaupunkt	03, 04
Fisher	01, 05	RCA/Proscan 31, 48	08, 24, 29, 30,
Grundig	03, 06, 07
Hitachi	08, 09, 10, 49	SABA	32, 33, 68, 69, 70
Irradio	02
ITT/NOKIA	11, 12	Samsung	06, 08, 16, 34, 35, 49
Loewe	06, 15, 16
Magnavox	08, 17, 49	Sanyo	01, 05
Mets	50, 51, 52, 53	Schneider	02, 15, 36
Mitsubishi	08, 18, 19, 20	Sharp	37, 38, 77
Mivar 21		Sony	39
Nordmende	22, 23	Telefunken	40, 41, 42, 69
Okano	15	Thomson	71, 72
Panasonic	24, 25, 26, 27	Toshiba	37, 43, 44
	76	Zenith	45, 46
Philips	15, 17, 28, 75

Für DBS-Tuner

Hersteller	Codes
JVC	56*, 57, 67
Amstrad	43, 44, 45, 46, 47, 48, 49
Blaupunkt	30
Echostar	50, 51, 67
Goldstar	31
Grundig	32, 33
Hirshmann 48, 52, 53,	54, 55
Instrument	68
ITT/NOKIA	34
Kathrein	52, 58, 59, 60, 61, 62, 63
NEC	35, 36
Orbitech	48
Philips	37, 38
RCA	65
Samsung	39, 40
Schwaiger 61, 64
Siemens	41, 42
Sony	66
Technisat	48

Für CATV-Konverter

Die Codes der Hersteller können ohne Vorankündigung geändert werden. Wenn der Code geändert wurde, kann das Gerät nicht mit dieser Fernbedienung bedient werden.

Mit dieser Tabelle können Sie allgemeine Betriebsprobleme lösen. Wenn Sie ein Problem nicht beheben können, setzen Sie sich mit dem Kundendienstzentrum von JVC in Verbindung.

PROBLEM	MÖGLICHE URSACHE	LÖSUNG
Das Display schaltet sich nicht ein.	Das Netzkabel ist nicht angeschlossen.	Schließen Sie das Netzkabel an eine Netzsteckdose an.
Es erfolgt keine Wiedergabe über die Lautsprecher.	Die Lautsprecherkabel sind nicht angeschlossen.	Überprüfen Sie die Lautsprecherkabel, und schließen Sie sie ggf. erneut an. (Siehe Seiten 9 bis 11).
	Die Tasten SPEAKERS ON/OFF 1 und SPEAKERS ON/OFF 2 sind nicht richtig eingestellt.	Stellen Sie SPEAKERS ON/OFF 1 und SPEAKERS ON/OFF 2 richtig ein. (Siehe Seite 19).
	Es wurde eine falsche Wiedergabequelle gewählt.	Wählen Sie die richtige Wiedergabequelle aus.
	Die Stummschaltung ist aktiviert.	Drücken Sie die Taste MUTING, um die Stummschaltung aufzuheben. (Siehe Seite 22).
	Es wurde ein falscher Eingangsmodus gewählt (analog oder digital).	Wählen Sie den korrekten Eingangsmodus (analog oder digital). (Siehe Seite 19).
Die Wiedergabe erfolgt nur über einen Lautsprecher.	Die Lautsprecherkabel sind nicht ordnungsgemäß angeschlossen.	Überprüfen Sie die Lautsprecherkabel, und schließen Sie sie ggf. erneut an. (Siehe Seiten 9 bis 11).
Während des UKW-Empfangs ist ein ständiges Zischen oder Brummen zu hören.	Das einfallende Signal ist zu schwach.	Schließen Sie eine UKW-Außenanntenne an, oder setzen Sie sich mit Ihrem Fachhändler in Verbindung. (Siehe Seite 8).
	Der Sender ist zu weit entfernt.	Wählen Sie einen anderen Sender aus.
	Es wird eine falsche Antenne verwendet.	Fragen Sie bei Ihrem Händler nach, ob Sie die richtige Antenne verwenden.
Es gibt Störungen während des FM/AM (MW)-Empfangs zu hören.	Die Antennen sind nicht richtig angeschlossen.	Überprüfen Sie die Anschlüsse. (Siehe Seite 8).
	Es handelt sich um Zündgeräusche von Autos.	Bringen Sie die Antenne an einem Ort an, der vom Autoverkehr weiter entfernt ist.
Während des Abspielens von Schallplatten sind Geräusche zu hören.	Das Erdungskabel des Plattenspielers ist nicht an der Klemme ( 17 ) auf der Rücksette de Geräts angeschlossen.	Schließen Sie das Erdungskabel an die Klemme ( 17 ) auf der Rücksette de Geräts an.
	Der Plattenspieler steht zu dicht an den Lautsprechern.	Stellen Sie die Lautsprecher weiter entfernt vom Plattenspieler auf.
Es lassen sich keine Klangeffekte aktivieren, wie z. B. Surround-Modus, DSP-Modus und digitaler Frequenzgangausgleich.	Die Analog Direct-Funktion ist eingeschaltet.	Schalten Sie die Analog Direct-Funktion aus. (Siehe Seite 21).
	DVD MULTI ist als Signalquelle ausgewählt.	Wählen Sie eine beliebige Signalquelle außer DVD MULTI aus. (Siehe Seite 42).
Es kann 7,1-Kanal-Reproduktion für Dolby Digital EX oder DTS ES-Software erfolgen.	Die Software oder die Einstellungen sind nicht für Dolby Digital EX oder DTS ES-Software geeignet.	Geben Sie Software wieder, die mit DOLATE oder DOLATE-ES gekennzeichnet ist.Stellen Sie die Einstellung für „EX/ES“ auf „ON“. (Siehe Seite 39).
Im Display blinkt „OVERLOAD“.	Die Lautsprecher werden aufgrund einer hohen Lautstärke überlastet.	1. Drücken Sie die Taste / STANDBY/ON auf der Frontplatte, um den Receiver auszuschalten.2. Stoppen Sie die Wiedergabequelle.3. Schalten Sie den Receiver erneut ein, und stellen Sie die Lautstärke ein.
	Die Lautsprecher sind wegen eines Kurzschlusses der Lautsprecherklemmen überlastet.	Drücken Sie die Taste / STANDBY/ON auf der Frontplatte, und überprüfen Sie die Lautsprecherverdrahtung.Sollte „OVERLOAD“ immer noch angezeigt werden, zichen Sie das Netzkabel ab, und stecken Sie es erneut in die Netzsteckdose.Wenn die Lautsprecherverdrahtung nicht kurzgeschlossen ist, setzen Sie sich mit Ihrem Händler in Verbindung.
Die STANDBY-Lampe leuchtet nach Einschalten des Geräts auf, das Gerät schaltet danach aber wieder ab (in Bereitschaftsmodus).	Der Receiver ist auf Grund hoher Spannung überlastet.	Drücken Sie die Taste / STANDBY/ON auf der Frontplatte, um den Empfänger auszuschalten. Ziehen Sie den Netzstecker aus der Steckdose und kontaktieren Sie Ihren Händler.
Die Fernbedienung funktioniert nicht.	Zwischen Fernbedienungssensor des Receivers und Fernbedienung befindet sich ein Hindernis.	Beseitigen Sie das Hindernis.
	Die Batterien sind zu schwach.	Tauschen Sie die Batterien aus. (Siehe Seite 8).
Die Fernbedienung funktioniert nicht ricting.	Es wurde ein falscher Betriebsmodus der Fernbedienung gewählt.	Wählen Sie den richtigen Betriebsmodus der Fernbedienung. (Siehe Seiten 44 bis 49).

RX-8032VSL

Verstärker

Ausgangsleistung:

Stereoempfang:

Frontkanäle: Sinus-Dauertonleistung: 100 W pro Kanal an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%. (IEC268-3/DIN)

Raumklangbetrieb:

Frontkanäle: Sinus-Dauertonleistung: 100 W pro Kanal an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%.

Mittenkanal: Sinus-Dauertonleistung: 100 W an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%.

Surround-Kanäle: Sinus-Dauertonleistung: 100 W pro Kanal an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%.

Hintere Surround-Kanäle:

Sinus-Dauertonleistung: 100 W pro Kanal an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%.

Audio

Audioeingangsempfindlichkeit/Impedanz (1 kHz):

PHONO IN (MM): 2,5 mV/47 kΩ

* Entsprechend Linear PCM, Dolby Digital und DTS Digital Surround (mit den Sampling Frequenzen — 32 kHz, 44,1 kHz, 48 kHz).

Aufnahmeausgangspegel: PRE OUT: 1 V

Audioausgangsspannung: VCR 1 OUT, VCR 2 OUT, CDR OUT, TAPE/MD OUT: 200 mV

Digitaler Ausgang: Optisch: DIGITAL OUT

Signalwellenlänge: 660 nm

Ausgangspegel: -21 dBm bis -15 dBm

Signal-Rauschabstand ('66 IHF/DIN)

PHONO IN: 70 dB/66 dB (bei REC OUT)

PHONO IN: 20 Hz bis 20 kHz (±1 dB)

RIAA-Phonoentzerrung: ±1,0 dB (20 Hz bis 20 kHz)

Frequenzgangausgleich (5 Bänder): 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz (±8 dB)

Baßverstärkung: +6 dB ±1,0 dB bei 100 Hz

Konstruktion und technische Daten können ohne vorherige Ankündigung geändert werden.

Video

Videoingangsemplifindlichkeit/Impedanz:

FBAS-Video:

Videoausgangspegel: DVD IN, DBS IN

(Y:leuchtdichte): 1 V(p-p)/75 Ω (PB/PR): 0,7 V(p-p)/75 Ω

Videoausgangspegel:

FBAS-Video:

VCR 1 OUT, VCR 2 OUT, MONITOR OUT 1 V(p-p)/75 Ω

S-video: VCR 1 OUT, VCR 2 OUT, MONITOR OUT (Y: leuchtdichte): 1 V(p-p)/75 Ω (C: chrominanz, burst): 0,286 V(p-p)/75 Ω

FBAS-Signal: MONITOR OUT:

(Y: leuchtdichte): 1 V(p-p)/75 Ω (PB/PR): 0,7 V(p-p)/75 Ω

Synchronisation: Negativ Signal-Rauschabstand: 45 dB

UKW-Tuner (IHF)

Empfangsbereich: 87,50 MHz bis 108,00 MHz Nutzbare Empfindlichkeit: Mono: 17,0 dBf (1,9 μV/75 Ω)

Empfindlichkeit bei 50 dB Rauschabstand:

Mono: 21,3 dBf (3,2 μV/75 Ω) Stereo: 41,3 dBf (31,8 μV/75 Ω)

Kanaltrennung bei REC OUT: 35 dB bei 1 kHz

MW-Tuner

Empfangsbereich: 522 kHz bis 1 629 kHz

Allgemein

Anschlußkennwerte: AC 230V , 50 Hz Leistungsaufnahme: 250 W (bei operation)

Abmessungen (B x H x T): 435 mm x 157 mm x 425 mm Gewicht: 12,2 kg

RX-7032VSL

Verstärker

Ausgangsleistung

Stereoempfang:

Frontkanäle:

Sinus-Dauertonleistung: 100 W pro Kanal an 8 Ω bei 1 kHz, Gesamtklirgrad: nicht größer als 0,8%. (IEC268-3/DIN)

Raumklangbetrieb:

Frontkanäle:

Sinus-Dauertonleistung: 100 W pro Kanal an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%.

Mittenkanal:

Sinus-Dauertonleistung: 100 W an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%.

Surround-Kanäle:

Sinus-Dauertonleistung: 100 W pro Kanal an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%.

Hintere Surround-Kanäle:

Sinus-Dauertonleistung: 100 W pro Kanal an 8 Ω bei 1 kHz, Gesamtklirrgrad: nicht größer als 0,8%.

Audio

Audioeingangsempfindlichkeit/Impedanz (1 kHz):

-21 dBm bis -15 dBm (660 nm ±30 nm)

* Entsprechend Linear PCM, Dolby Digital und DTS Digital Surround (mit den Sampling Frequenzen — 32 kHz, 44,1 kHz, 48 kHz).

Aufnahmcausgangspegel: SUBWOOFER OUT: 1 V

Audioausgangsspannung: VCR OUT, TAPE/CDR OUT: 200 mV

Digitaler Ausgang:Optisch: Optisch: DIGITAL OUT

Signalwellenlänge: 660 nm

Ausgangspegel: -21 dBm bis -15 dBm

Signal-Rauschabstand ('66 IHF/DIN)

Konstruktion und technische Daten können ohne vorherige Ankündigung geändert werden.

Frequenzgang (8 Ω)

20 Hz bis 100 kHz (+1 dB, -3 dB)

CD IN, TAPE/CDR IN: 20 Hz bis 100 kHz (+1 dB, -3 dB)

Frequenzgangausgleich (5 Bänder):

+6 dB ±1,0 dB bei 100 Hz

Video

Videoingangsemplifindlichkeit/Impedanz:

FBAS-Video: DVD IN, VCR IN, TV SOUND/DBS IN: 1 V(p-p)/75 Ω

(Y: leuchtdichte): 1 V(p-p)/75 Ω

(C: chrominanz, burst): 0,286 V(p-p)/75 Ω

Videoausgangspegel:

FBAS-Video: VCR OUT, MONITOR OUT 1 V(p-p)/75 Ω

S-video: VCR OUT, MONITOR OUT

(Y: leuchtdichte): 1 V(p-p)/75 Ω

(C: chrominanz, burst): 0,286 V(p-p)/75 Ω

Synchronisation:

Negativ

Signal-Rauschabstand:

45 dB

UKW-Tuner (IHF)

Empfangsbereich: 87,50 MHz bis 108,00 MHz

Nutzbare Empfindlichkeit: Mono: 17,0 dBf (1,9 μV/75 Ω)

Empfindlichkeit bei 50 dB Rauschabstand:

Mono: 21,3 dBf (3,2 μV/75 Ω)

Stereo 41,3 dBf (31,8 μV/75 Ω)

Kanaltrennung bei REC OUT: 35 dB bei 1 kHz

MW-Tuner

Empfangsbereich: 522 kHz bis 1 629 kHz

Allgemein

Anschlußkennwerte: AC 230V\~, 50 Hz

Leistungsaufnahme: 250 W (bei operation)

2 W (Bereitschaftsmodus)

Abmessungen (B x H x T): 435 mm x 157 mm x 425 mm

Gewicht: 12,1 kg

Beschreibung der PTY-Codes

News	Nachrichten.
Affairs	Themensendungen, in der aktuelle Nachrichtenausf ü hrlicher behandelt werden —Debatte oder Analyse.
Info	Sendungen mit dem Zweck, Informationen imweitesten Sinn zu vermitteln.
Sport	Sendungen ü ber alle Aspekte sportlicher Ereignisse.
Educate	Bildungssendungen.
Drama	Hörspiele und Hörspielserien.
Culture Sendungen, die sich mit allen Aspekten nationaler oder regionaler Kultur einschließlich Sprache, Theater usw.besch ä ftigen.
Science	Sendungen ü ber Naturwissenschaften und Technik.
Varied Dieser Code wird hauptsächlich für Wortsendungen verwendet, z.B.Quizsendungen, Ratespiele und Interviews.
Pop M	Kommerzielle Musik, die aktuell Anklang findet.
Rock M Rockmusik.
Easy M	Aktuelle zeitgenössische Musik mit Easy-Listening-Charakter.
Light M	Instrumental-und Vokal-oder Chormusik.
Classics	Darbietung von Orchestermusik, Symphonien, Kammermusik usw.
Other M Musik, die keine der anderen Kategorien paßt.
Weather	Wetterberichte und Wettervorhersagen.

Finance Börsen-, Handels- und Wirtschaftsberichte usw.

Children Sendungen für ein junges Zielpublikum.

Social Sendungen über Soziologie, Geschichte, Geographie, Psychologie und Gesellschaft.

Religion Sendungen mit religiösem Inhalt.

Phone In Sendungen, an denen Zuhörer entweder per Telefon oder auf einem öffentlichen Forum teilnehmen können.

Travel Reiseberichte.

Leisure Sendungen über Freizeitaktivitäten.

Jazz Jazzmusik.

Country Musik, die aus den Südstaaten Amerikas stammt oder die diese Tradition fortsetzt.

Nation M Aktuelle Popmusik des Landes oder der Region in der Sprache dieses Landes.

Oldies Musik aus dem sogenannten „goldenen Zeitalter“ der Popmusik.

Folk M Musik, die ihre Wurzeln in der Musikkultur eines bestimmten Landes hat.

Document Tatsachenberichte, die in ermittelndem Stil vermittelt werden.

TEST Dieses Signal wird ausgestrahlt, wenn Sender oder Empfänger für Notfalldurchsagen getestet werden.

Alarm! Notfalldurchsage.

Bei einigen UKW-Sendern werden die PTY-Codes möglicherweise anders als in der obigen Liste eingestuft.

Introduction 2
