BEDIENUNGSANLEITUNG Paso 109 KETTLER

Montageanleitung „PASO 109“

Art.-Nr. 07625-900

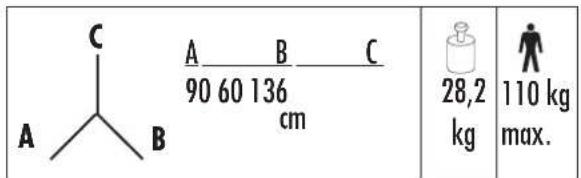

A C B A___B___C 90 60 136 cm 28,2 kg 110 kg max.

Bitte lesen Sie diese Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.

Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.

Zu Ihrer Sicherheit

• ACHTUNG! Das Gerät darf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d.h. für das Körpertraining erwachsener Personen.
• ACHTUNG! Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden.
• Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen können, sind bestmöglich vermieden und abgesichert.
• Das Trainingsgerät entspricht der DIN EN 957 -1/-5, Klasse HB. Es ist dementsprechend nicht für den therapeutischen Einsatz geeignet.
  – Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
• Beschädigte Bauteile können Ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.
• Im Zweifelsfall und bei Fragen wenden Sie sich bitte an Ihren Fachhändler.
• Führen Sie ca. alle 1 bis 2 Monate eine Kontrolle aller Geräteteile, insbesondere der Schrauben und Muttern durch. Dies gilt insbesondere für die Sattel- und Griffbügelbefestigung.
• ACHTUNG! Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin.
• Lassen Sie vor Aufnahme des Trainings durch Ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesem Gerät geeignet sind. Der ärztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogramms sein. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen.
• Alle hier nicht beschriebenen Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährdung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.

– Um das konstruktiv vorgegebene Sicherheitsniveau dieses Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einmal im Jahr).
- Kontrollieren Sie vor jeder Benutzung immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
- ⚠️ ACHTUNG! Halten Sie während der Montage des Produktes Kinder fern (Verschluckbahre Kleinteile).
- Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sportschuhe).
- ⚠ ACHTUNG! Beachten Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trainingsanleitung.
- Unsere Produkte unterliegen einer ständigen, innovativen Qualitätssicherung. Daraus resultierende, technische Änderungen behalten wir uns vor.
- Der Standort des Geräts muss so gewählt werden, dass ausreichende Sicherheitsabstände zu Hindernissen gewährleistet sind. In unmittelbarer Nähe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollte das Aufstellen unterbleiben.
- Beachten Sie die allgemeinen Sicherheitsbestimmungen und -vorkehrungen für den Umgang mit elektrischen Geräten.
- Alle elektrischen Geräte senden beim Betrieb elektromagnetische Strahlung aus. Achten Sie darauf, besonders strahlungsintensive Geräte (z. B. Handys) nicht in direkter Nähe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfälscht werden könnten (z. B. Pulsmessung).
– Das Produkt ist nicht für Personen mit einem Körpergewicht von mehr als 110 kg geeignet.
– Während des Trainings darf sich niemand im Bewegungsbereich der trainierenden Person befinden.
- Stellen Sie den Lenker und den Sattel so ein, dass Sie die für ihre individuelle Körpergröße komfortable Trainingsposition finden.
– Beachten Sie, dass sich die schnell rotierende Schwungscheibe durch den Betrieb stark erhitzt.
- Auf diesem Trainingsgerät dürfen ausschließlich Übungen aus der Trainingsanleitung durchgeführt werden.

Zur Handhabung

• Stellen Sie sicher, dass der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
  – Eine Verwendung des Gerätes in direkter Nähe von Feuchträumen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch darauf, dass keine Flüssigkeiten (Getränke, Schweiß, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen.

– Das Trainingsgerät ist für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, dass durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschließen. Wenn Sie Kinder dennoch an das Gerät lassen, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.

• Verwenden Sie zur regelmäßigen Säuberung, Pflege und Wartung unser speziell für KETTLER-Sportgeräte freigegebenes Geräte-Pflege-Set (Art.-Nr. 07921-000), welches Sie über den Sportfachhandel beziehen können.
• Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräteinnere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschweiß!
• Bei dem Sportgerät handelt es sich um ein drehzahlabhängig arbeitendes Trainingsgerät.
• Ein eventuell auftretendes leises, bauartbedingtes Geräusch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Gerätes. Eventuell auftretende Geräusche beim Rückwärtstreten der Pedalarme sind technisch bedingt und ebenfalls absolut unbedenklich.

Montagehinweise

• Bitte prüfen Sie, ob alle zum Lieferumfang gehörenden Teile vorhanden sind (s. Checkliste) und ob Transportschäden vorliegen. Sollte es Anlass für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler.
  – Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
• Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
• Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, lassen Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen können. Bei Folien/Kunststofftüten für Kinder Erstickungsgefahr!
  – Die Montage des Gerätes muss sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.

Ersatzteilbestellung Seite 28-29

- Geben Sie bei Ersatzteilbestellungen bitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl und die Seriennummer des Gerätes (siehe Handhabung) an.

- Bestellbeispiel: Art.-Nr. 07625-900 / Ersatzteil-Nr. 68003705 / 1 Stück / Serien-Nr.: ....

Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.

- Warenretouren sind nur nach Absprache und mit transportsicherer (Innen-)Verpackung, möglichst im Originalkarton vorzunehmen. Wichtig ist eine detaillierte Fehlerbeschreibung / Schadensmeldung!

- Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist dieses durch den Zusatz „mit Verschraubungsmaterial“ bei der Ersatzteilbestellung anzugeben.

Entsorgungshinweis

KETTLER-Produkte sind recyclebar. Führen Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örtliche Sammelstelle).

• Das Gerät verfügt über ein magnetisches Bremssystem.
• Für die einwandfreie Funktion der Pulserfassung ist eine Spannung von mindestens 2, 7 Volt an den Batterieklemmen erforderlich (bei Geräten ohne Netzanschluss).
• Machen Sie sich vor dem ersten Training mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.
• Das Gerät sollte auf einem ebenen, schlagfesten Untergrund aufgestellt werden. Legen Sie zur Stoßdämpfung geeignetes Puffermaterial unter (Gummimatten, Bastmatten oder dgl.). Nur für Geräte mit Gewichten: Vermeiden Sie harte Aufschläge der Gewichte.

– Das für einen Montageschritt notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.
– Bitte verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die Selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließend ziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschritt auf festen Sitz. Achtung: wieder gelöste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
- Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

D Heinz KETTLER GmbH & Co. KG

SERVICECENTER

Henry-Everling-Str. 2 Tel.: 02307 / 974-2111

D-59174 Kamen Fax: 02307 / 974-2295

http://www.kettler.de Mail: [e-mail]

A KETTLER Austria GmbH

Ginzkeyplatz 10 · A - 5020 Salzburg

http://www.kettler.at

CH Trisport AG

Im Bösch 67 · CH - 6331 Hünenberg

http://www.kettler.ch

B KETTLER Benelux B.V.

Im Bösch 67 · CH-6331 Hünenberg

http://www.kettler.ch

B KETTLER Benelux B.V.

Im Bösch 67 · CH-6331 Hünenberg

http://www.kettler.ch

Checkliste (Packungsinhalt)

GB Checklist (contents of packaging)
F Liste de vérification (contenu de l'emballage)
NL Checklijst (verpakkingsinhoud)

E Lista de control (contenido del paquete)
① Lista di controllo (contenuto del pacco)
PL Lista kontrolna (zawartość opakowania)

Messhilfe für Verschraubungsmaterial

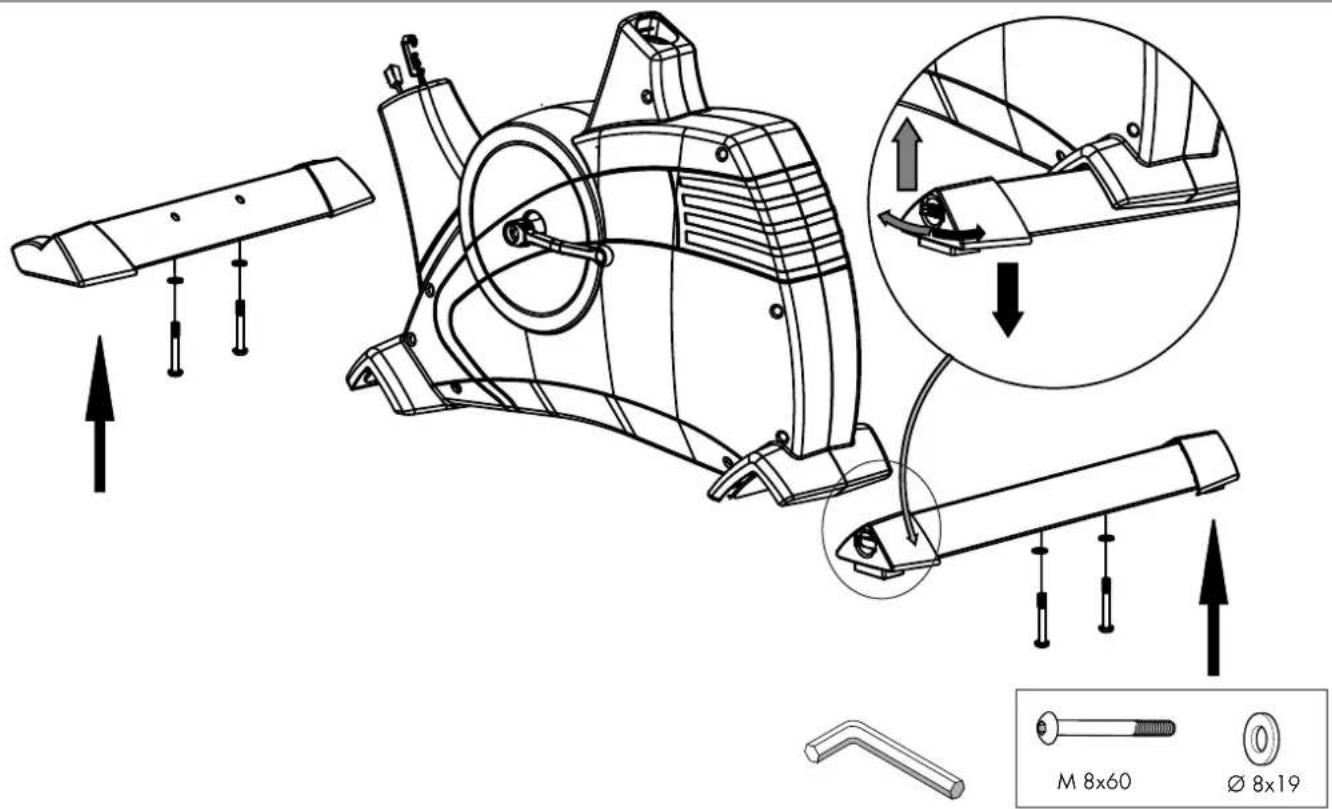

Schraubverbindung regelmäßig kontrollieren

GB The screwed connections must be controlled at regular intervals.
F Resserrer le raccord à vis à intervalles réguliers.
NL Schroefverbinding moet regelmatig opnieuw vastgedraaid worden.
E La atornilladura debe ser apretada con regularidad.

① Il collegamento a vite va riserrato ad intervalli regolari.
PL Połączenie śrubowe musi być regularnie dokręcane.
P Verificação regular das uniões roscada
DK Kontrollér skrueforbindelsen regelmæssigt.

1

Eine schwache oder erloschene Computeranzeige macht einen Batterie wechsel erforderlich. Der Computer ist mit zwei Batterien ausgestattet. Nehmen Sie den Batteriewechsel wie folgt vor:

■ Nehmen Sie den Batteriefachdeckel ab und ersetzen Sie die Batterien durch zwei neue vom Typ AA 1,5V.
■ Achten Sie beim Einsatz der Batterien auf die Kennzeichnung im Batteriefachboden.
■ Sollte es nach dem Wiedereinschalten zu Fehlfunktionen kommen, klem men Sie die Batterien noch einmal kurz ab und wieder an.

Wichtig: Aufgebrauchte Batterien fallen nicht unter die Garantiebestimmungen.

"Gesetzlicher Hinweis nach §12 der Batterieverordnung:"

Batterien dürfen nicht über den normalen Hausmüll entsorgt werden. Der Endverbraucher ist seit dem 01.10.1998 zur Rückgabe verbrauchter Batterien verpflichtet, wobei Sie weder nach Batterietyp noch nach Hersteller oder Verkäufer unterscheiden müssen. Die Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich verboten! Gebrauchte Batterien können Sie direkt in der Verkaufsstelle oder in unmittelbarer Nähe zurück geben.

Schadstoffhaltige Batterien sind besonders gekennzeichnet.

Die chemischen Symbole Cd, Hg und Pb stehen für Cadmium, Quecksilber und Blei.

Bei gekennzeichneten Batterien sind diese chemischen Symbole unterhalb der Grafik einer durchgekreuzten Mülltonne angezeigt (siehe Beispiel).

GB Battery change

D Beispiel Typenschild - Seriennummer

GB Example Type label - Serial number

Ersatzteilliste Heimtrainer „PASO-109“ 07625-900

Teil- Bezeichnung Stück Ersatzteil-Nr

Nr. 07625-900

PASO 109

1 Cockpit mit Computer 1 68003685

2 Lenker komplett 1 68003701

3 Verstelleinheit 1 68003691

4 Verstelleinheit hinten 1 68003692

5 Lenkerschaftrohr 1 68003690

6 Sattel 1 68003705

7 Sattelstütze 1 68003706

8 Sattelrohrführung 1 68003707

9 Verriegelungsschraube 1 68003517

10 Seitenverkleidung rechts 1 68003694

11 Seitenverkleidung links 1 68003695

12 Lenkerrohrabdeckung 1 68003693

13 Bodenrohr vorne 1 68003696

14 Bodenrohr hinten 1 68003697

15 Bodenschoner vorne rechts 1 68003713

16 Bodenschoner vorne links 1 68003714

17 Bodenschoner hinten rechts 1 68003715

18 Bodenschoner hinten links 1 68003716

19 Pedalsatz 1 68003504

20 Tretkurbelsatz 1 68003525

21 Antriebsriemen 1 68003717

22 Riemenscheibe mit Achse und Lagern 1 68003526

23 Magnetbügel 1 68003528

24 Riemenspanner komplett 1 68003524

25 Schwungmasse komplett 1 68003680

26 Sensorkabel oben 1 68003718

27 Readschalter 1 68003719

28 Bowdenzug unten 1 68003720

29 Schraubenbeutel A ohne Abb. 1 68003721

30 Schraubenbeutel B ohne Abb. 1 68003722
