BEDIENUNGSANLEITUNG 6 channel mixer Skytec

Gewicht: 2,4 kg (172.558)

Gewicht: 3,0 kg (172.561)

Herzlichen Glückwunsch zum Kauf these SkyTec Mischpults.
Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch.

Sicherheitsvorschriften:

• Bedienungsanleitung vor Inbetriebnahme sorgfältig durchlesen.

• Für spätere Bezugnahme aufbewahren.

• Originalverpackung fur späteren Transport aufbewahren.

Nur fur Innengebrauch.

• Niemals das Gehäuse öffnen; Reparaturen nur von einem Fachmann ausführten halten.

• Beim Abziehen des Steckers immer am Stecker ziehen, niemals an der Netzschnur.

• Stecker njemals mit nassen Handen anfassen.

• Sollten Stecker und/oder Netzschnur, sowie der Kabeleingang zum Gerät beschädigt sein, müssen diese durch einen Fachmann ersetzt werden.

• Wenn das Gerät sichtbare Schäden aufweist, damit es NICT an eine Steckdose angeschlossen und NICT eingeschaltet werden. Benachrichtigen sie in thisum Fall SkyTronic BV.

Das Gerat nur an eine geerdete 230V AC/50Hz Netzsteckdose mit 10-16A Leistung anschließen.

• Nicht in der Höhe von Wärmequellen aufstellen.

• Bei Unwetter sowie Nichtgebrauch das Netzgerät aus der Steckdoseziehen.

• Nach längerem Nichtgebrauch kann sich Kondenswasser im Gehäuse gebildet haben. Lassen Sie das Gerät erst auf Raumtemperaturkommen.

Vor Kindern schützen.

Vor dem Einsatz alle Kanalschieberegler, sowie den Master Lautstärkeregler ganz herunterfahren.

Die Schieberegler vorsichtig behavein. Eine zu schnelle Veränderung kann die Lautsprecher beschädigen, weil der Versteller überforderdert ist.

• Den Verstärker nicht überfordern (Clipping). Wenn die Clip LEDs am Verstärker aufleuchten, ist die Lautstärke zu hoch eingestellt. Sofort die Lautstärke auf einen niedrigern Pegel einstellen.

• Den Verstärker immer zuletzt einschalten und zuerst ausschalten.

Keine Reinigungssprays fur die Schieberegler verwenden. Die Rückstände verursachen Schmierund Staubansammlungen in den Reglern. Im Problemfall einen Fachmann Fragen.

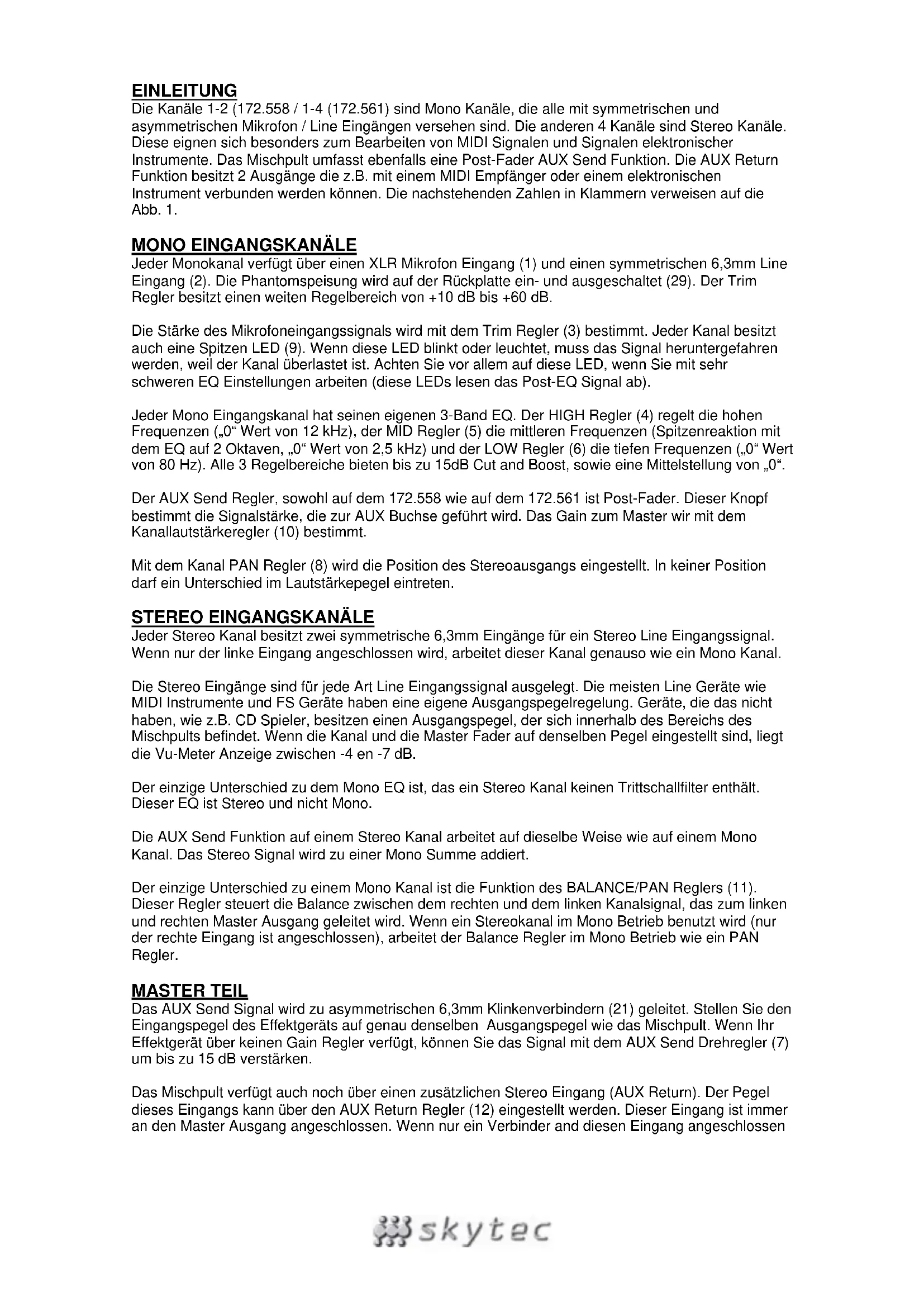

EINLEITUNG

Die Kanäle 1-2 (172.558 / 1-4 (172.561) sind Mono Kanäle, die alle mit symmetrischen und asymmetrischen Mikrofon / Line Eingängen versehen sind. Die anderen 4 Kanäle sind Stereo Kanäle. Diese eignen sich besonders zum Bearbeiten von MIDI Signalen und Signalen elektronischer Instrumente. Das Mischpult umfasst bereits eine Post-Fader AUX Send Funktion. Die AUX Return Funktion besitzt 2 Ausgänge die z.B. mit einem MIDI Empfänger oder einem elektronischen Instrument verbunden werden können. Die nachstehenden Zahlen in Klammern verweisen auf die Abb. 1.

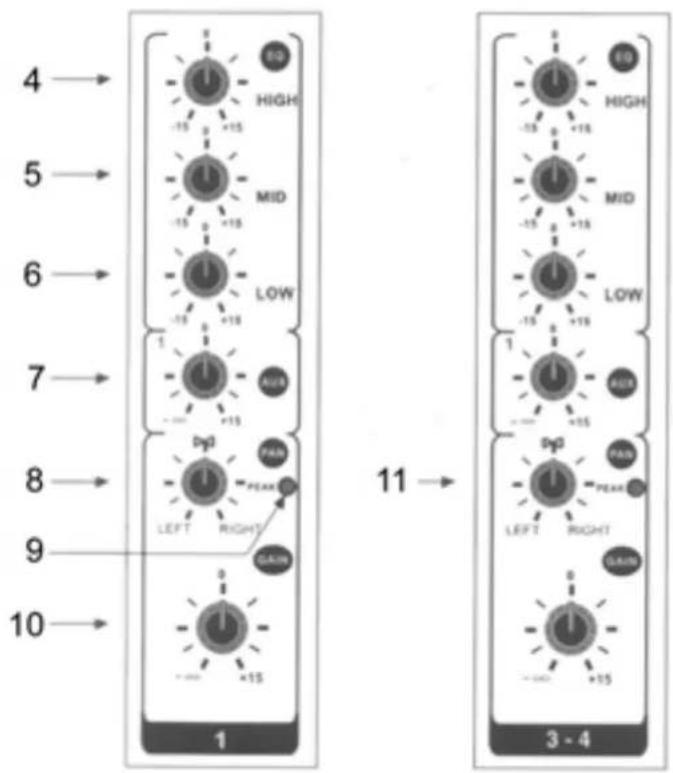

MONO EINGANGSKANÄLE

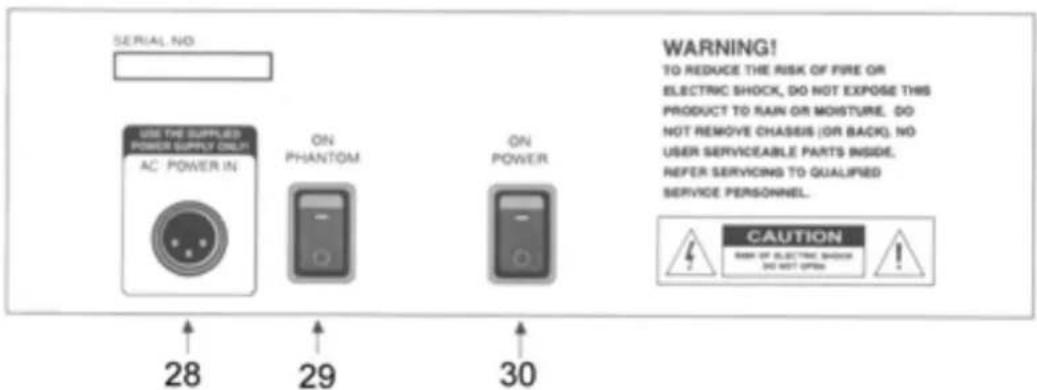

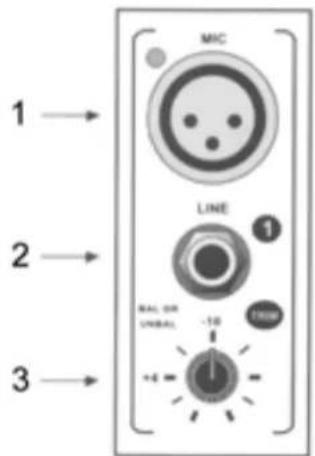

Jeder Monokanal verfügt über einen XLR Mikrofon Eingang (1) und einen symmetrischen 6,3mm Line Eingang (2). Die Phantomspeisung wird auf der Rückplatte ein- und ausgeschaltet (29). Der Trim Regler besitzt einen weiten Regelbereich von +10 dB bis +60 dB.

Die Stärke des Mikrofoneingangssignals wird mit dem Trim Regler (3) bestimmt. jeder Kanal besitzt auch eine Spitzen LED (9). Wenn diese LED blinkt oder leuchtet, muss das Signal heruntergefahren werden, weil der Kanal überlastet ist. Achten Sie vor allem auf diese LED, wenn Sie mit sehr schweren EQ Einstellungen arbeiten (diese LEDs lessen das Post-EQ Signal ab).

Jeder Mono Eingangskanal hat seinen eigenen 3-Band EQ. Der HIGH Regler (4) regelt die hohen Frenzen (,0^ Wert von 12kHz) , der MID Regler (5) die mittleren Frenzen (Spitzenreaktion mit dem EQ auf 2 Oktaven, 0^ Wert von 2,5kHz) und der LOW Regler (6) die tiefen Frenzen (,0^ Wert von 80Hz) . Alle 3 Regelbereiche bieten bis zu 15dB Cut and Boost, sowie eine Mittelstellung von ,0^

Der AUX Send Regler, sowohl auf dem 172.558 wie auf dem 172.561 ist Post-Fader. Dieser Knopf bestimmte die Signalstarke, die zur AUX Buchse gefuhrt wird. Das Gain zum Master wir mit dem Kanallautstärkeregler (10) bestimmt.

Mit dem Kanal PAN Regler (8) wird die Position des Stereoausgangs eingestellt. In keiner Position darf ein Unterschied im Lautstärkepegel eintreten.

STEREO EINGANGSKANÄLE

Jeder Stereo Kanal besitzt zwei symmetrische 6,3mm Eingänge für ein Stereo Line Eingangssignal. Wenn nur der linke Eingang angeschlossen wird, arbeitet dieser Kanal genauso wie ein Mono Kanal.

Die Stereo Eingänge sind für jeder Art Line Eingangssignal ausgelegt. Die meisten Line Geräte wie MIDI Instrumente und FS Geräte haben eine eigene Ausgangspiegelregelung. Geräte, die das nicht haben, wie z.B. CD Spieler, besitzen einen Ausgangspiegel, der sich innerhalb des Bereichs des Mischpults befindet. Wenn die Kanal und die Master Fader auf denselben Pegel eingestellt sind, liegt die Vu-Meter Anzeige zwischen -4 en -7 dB.

Der einzige Unterschied zu dem Mono EQ ist, das ein Stereo Kanal keinen Trittschallfilter enthalt.
Dieser EQ ist Stereo und nicht Mono.

Die AUX Send Funktion auf einem Stereo Kanal arbeitet auf dieselbe Weise wie auf einem Mono Kanal. Das Stereo Signal wird zu einer Mono Summe addiert.

Der einzige Unterschied zu einem Mono Kanal ist die Funktion des BALANCE/PAN Reglers (11). Dieser Regler steuert die Balance zwischen dem rechten und dem linken Kanalsignal, das zum linken und rechten Master Ausgang geleitet wird. Wenn ein Stereokanal im Mono Betrieb benutzt wird (nur der rechte Eingang ist angeschlossen), arbeitet der Balance Regler im Mono Betrieb wie ein PAN Regler.

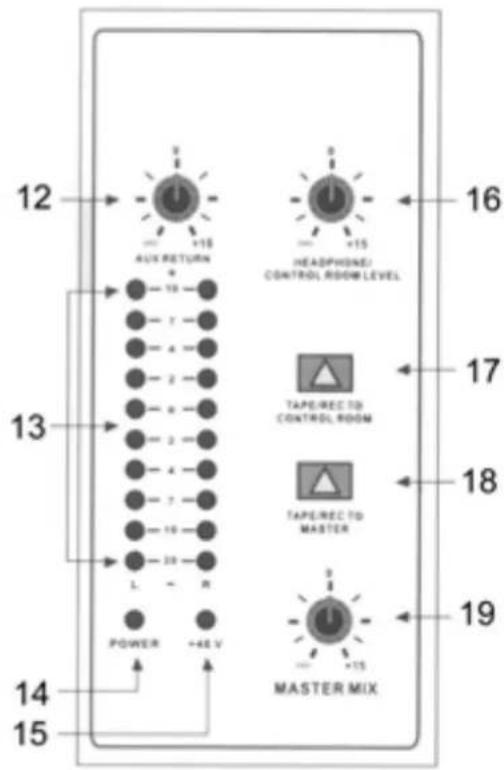

MASTER TEIL

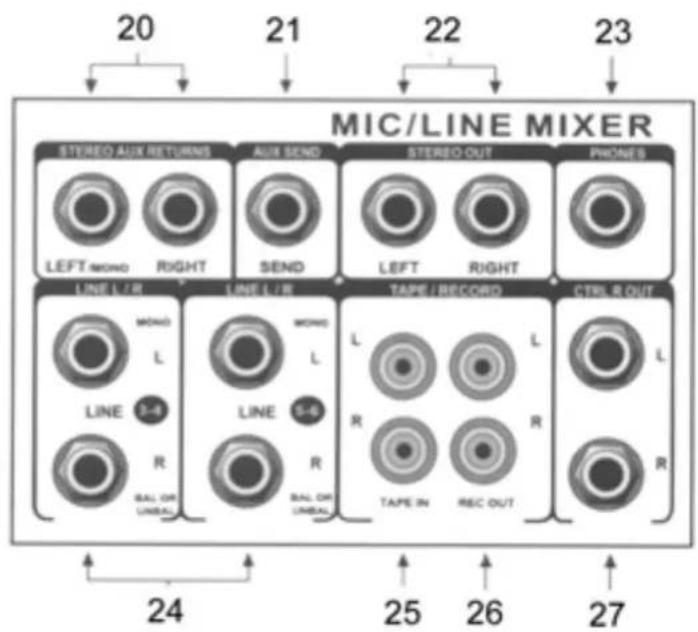

Das AUX Send Signal wird zu asymmetrischen 6,3mm Klinkenverbindern (21) geleitet. Stellen Sie den Eingangspiegel des Effektgerats auf genau denselben Ausgangspiegel wie das Mischpult. Wenn Ihr Effektgerat über keinen Gain Regler verfügbar, können Sie das Signal mit dem AUX Send Drehregler (7) um bis zu 15 dB verstärken.

Das Mischpult verfügt auch noch über einen zusätzlichen Stereo Eingang (AUX Return). Der Pegel these's Eingangs kann über den AUX Return Regler (12) eingestellt werden. Diese Eingang ist immer an den Master Ausgang angeschlossen. Wenn nur ein Verbinder und diesen Eingang angeschlossen

ist, arbeitet die AUX Return Funktion mit einem Mono Signal. Mit thisem Eingang konnen Sie einen, Wet Mix' schaffen.

Der Ausgangspiegel des Masterteils wird von einem 10-stelligen VU-Meter (13) mit LED-Leiter angezeigt. Zwei weitere LEDs zeigen an, ob das Gerät ein- oder ausgeschaltet ist (14), und ob die Phantomspeisung ein- oder ausgeschaltet ist (15).

Bei Spitzenwerten zeigt das VU-Meter den Pegel 0 an. Wenn der Signalpegel längerfristig +10 dB beträgt, muss die Master Lautstarke und/oder die Kanallautstarke verringgert werden. Wenn das nicht ausreicht, können Sie noch das Gain des Kanals und/oder den Ausgangspiegel des Instruments oder Effektgerats verringgern.

An die Cinch Eingängen können ein CD Spieler oder ein Plattendeck angeschlossen werden. Sie können nun mit der „Tape / Rec to control room level“ Taste (17) das Signal zu den Studiomonitoren leiten oder zum Master Ausgang über die Taste „Tape / Rec to Master" (18). Achten Sie in dem letzteren Fall darauf, dass die Taste (17) in der erhobenen Stellung liegt, da sonst das Signal doppelt eingelesen wird.

Schlieben Sie das Mischpult über den symmetrischen Ausgang „Stereo Out" (22) an einen Veränder an. Dies geschieht über zwei 6,3mm Mono Klinkenverbinder. Stellen Sie die endgültige Ausgangslautstärke mit dem Master Volume Regler (19) ein.

Das Mischpult besitz einen separaten Kopfhorerausgang (23). Dieses Signal ist dasselbe wie das vom Kontrollraumausgang (27). Ein einziger Lautstärkeregler (16) steuert das Signal zum Kopfhörer und zum Kontrollraum. Die L/R Messer sind dieselben wie vom Master Ausgang.

AUFBAU

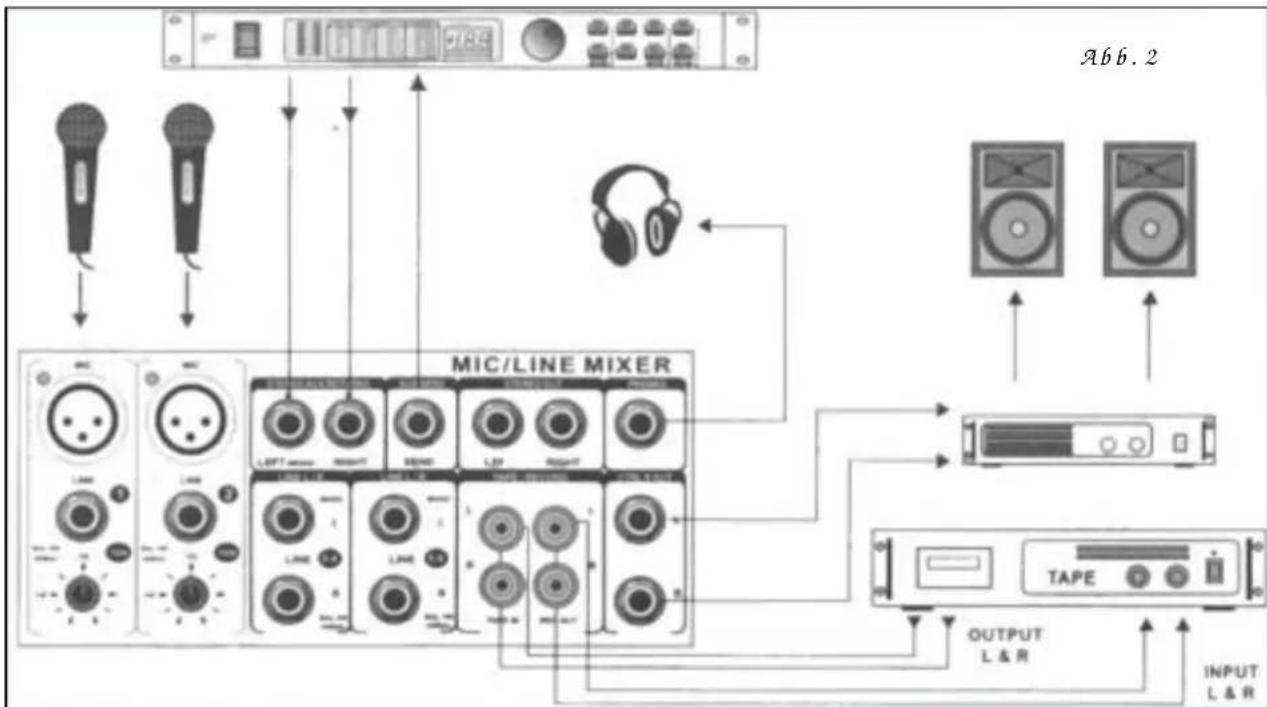

Verwechseln Sie die Kabel nicht, um Fehler beim Anschlieben zu vermeiden. Schlieben Sie ein Kabel nach dem anderen an und nicht erst alle Kabel auf einer Seite und dann alle auf der anderen. Im schlimmsten Fall konnen Störungen und bleibende Schäden am Gerät auftreten. In Abb. 2 führen Sie Anschlussbeispiele.

Bevor sie das Mischpult anschlieBen, müssen Sie alle Regler auf „0“ stellen. An die Mono Kanäle können Mikrofon- und Line Geräte angeschlossen werden, an die Stereo Kanälen können Sie alle Arten von Line Geräten und auf die AUX Return Verbinder Effektgeräte anschlieBen.

Wenn sie ein Mikrofon anschließen, achten Sie darauf, dass die Phantomspeigung auf AUS geschellt ist. NiEMALS symmetrische Geräte benutzten, wenn die Phantomspeigung eingeschaltet ist. Schlieben Sie die 48V Schaltung der Phantomspeigung niemals mit der Erde kurz. Es konnen schwere Schäden auftreten.

Bei Aufnahmen auf einem DAT oder ADAT Rekorder darauf aufachten, dass dies niemals bei maximalem Pegel geschlossen. Wenn ihre Rekorder z.B. einen Pegel von 96 dB verkraftet,nehmen Sie dann mit einem Spitzenpegel von maximal 86 - 91 dB auf. Der Spitzenpegel muss immer 5-10 dB unter dem maximalen Pegel des Rekorders liegen.

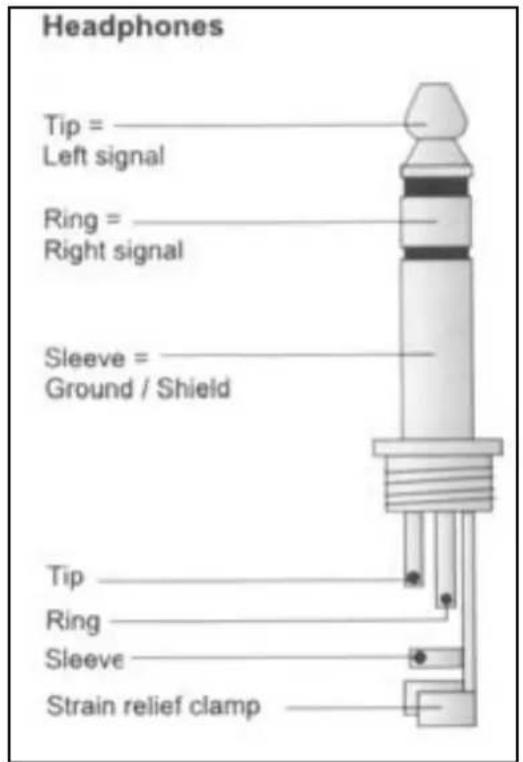

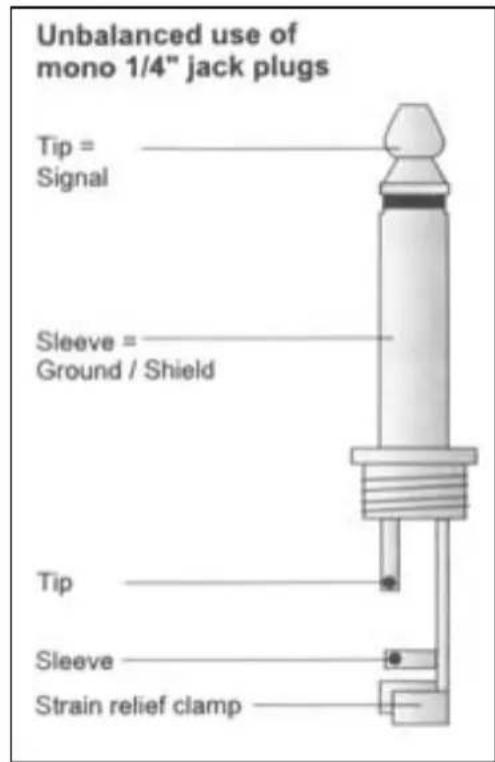

ANSCHLUSSE

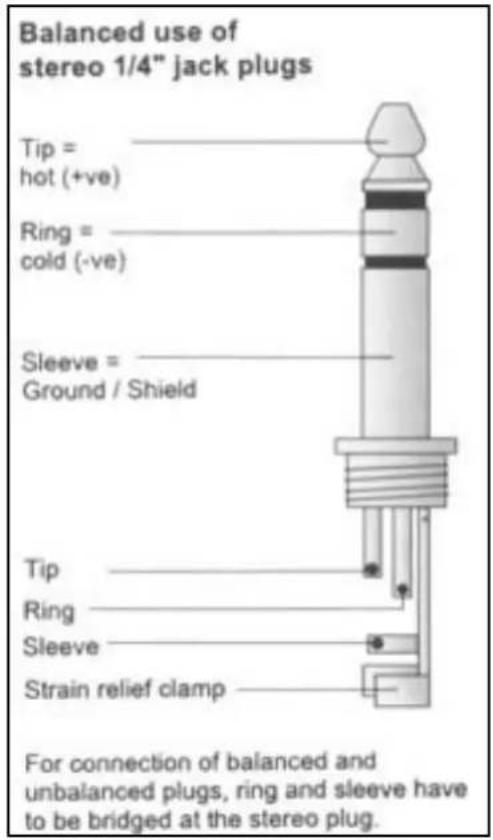

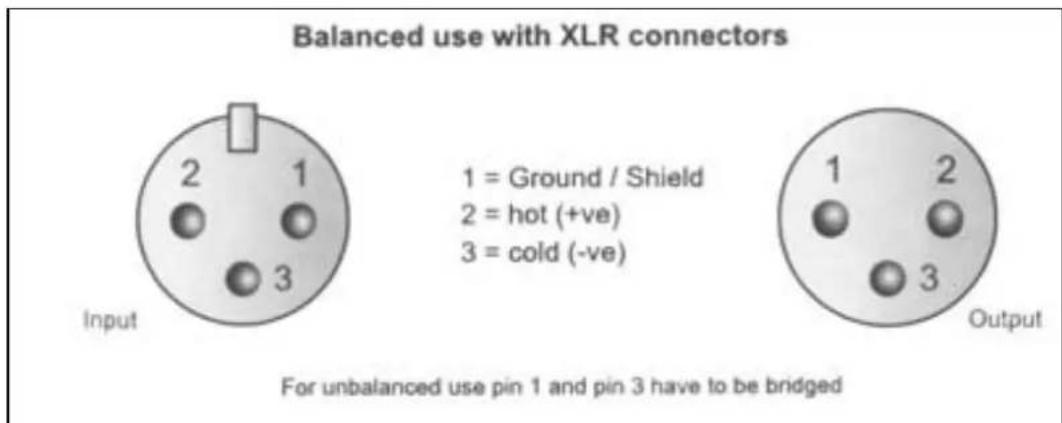

Für einen symmetrischen Ein-/Ausgang nur symmetrische Verbinder benutzen. Auf einem asymmetrischen Ein-/Ausgang konnen sowohl symmetrische als auch asymmetrische Verbinder benutzt werden. Siehe unter stehende Verbinder, die Sie benutzen konnen.

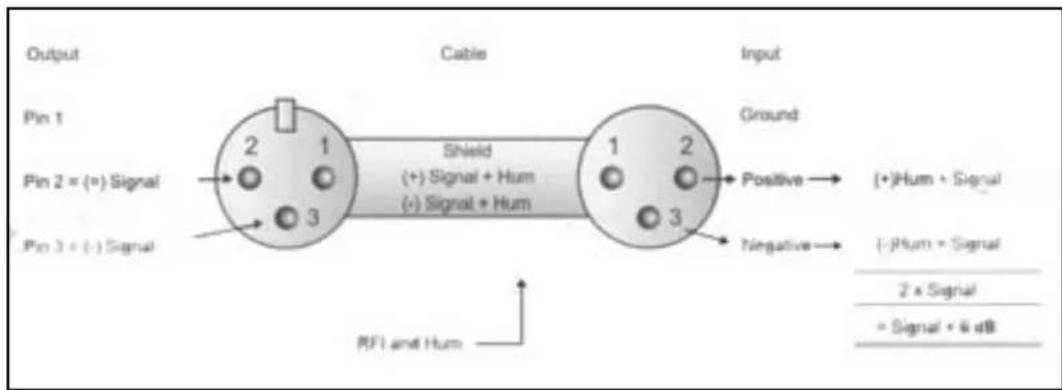

Wenn möglich, symmetrische Ausgabe mit anderen symmetrischen Geräten verbinden, um Störungen auf ein Mindestmass zu reduzieren.

TECHNISCHE DATEN

Mono Eingänge

Mikrofoneingang: ... elektronisch symmetrisch, diskrete Eingangskonfiguration

Frequenzbereich: 10 Hz - 60 kHz (±3 dB)

Verzerrung: 0,01% @ +4 dBu (± 1 kHz)

Eingangsimpedanz: 150 Ohm @ -129,5 dB

Line Eingang: elektronisch symmetrisch

Frequenzbereich: 10 Hz - 60 kHz (±3 dB)

Verzerrung: 0,01% @ +4 dBu (± 1 kHz)

Equalizer.

High: 12 kHz (±-15 dB)

Line Eingang: asymmetrisch

Frequenzbereich: 10 Hz - 55 kHz (±3 dB)

Verzerrung: 0,01% @ +4 dBu (± 1 kHz)

Equalizer.

High: 12 kHz (±-15 dB)

Max Ausgangspegel: +22 dBu, symmetrisch

AUX send max. Ausgangspiegel: +22 dBu asymmetrisch

Kontrollraum Ausgangspegel: +22 dBu asymmetrisch

Signal/Rauschabstand: 112 dB

Allgemeines

Versorgungsspannung: 220 VAC, 50 Hz

Abmessungen (HxBxT): 70 x 176 x 230 mm (172.558)

Abmessungen (HxBxT): 70 x 230 x 230 mm (172.561)

Gewicht: 2,4 kg (172.558)

Gewicht: 3,0 kg (172.561)

• Technische und Designierungen ohne Voranmeldung vorhabten.

Repairen Sie das Gerät niemals selbst und nehmen Sie niemals eigennächting Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch.

Der Garantieanspruch verfallt ebenfalls bei Unfallen und Schaden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitseinweise in dieser Anleitung entstanden sind.

SkyTronic BV ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der

Sicherheitsvorschriften und Warnungen. Dies gilt auch fur Folgeschäden jeglicher Form.
