BEDIENUNGSANLEITUNG USB 7327 US Blaster

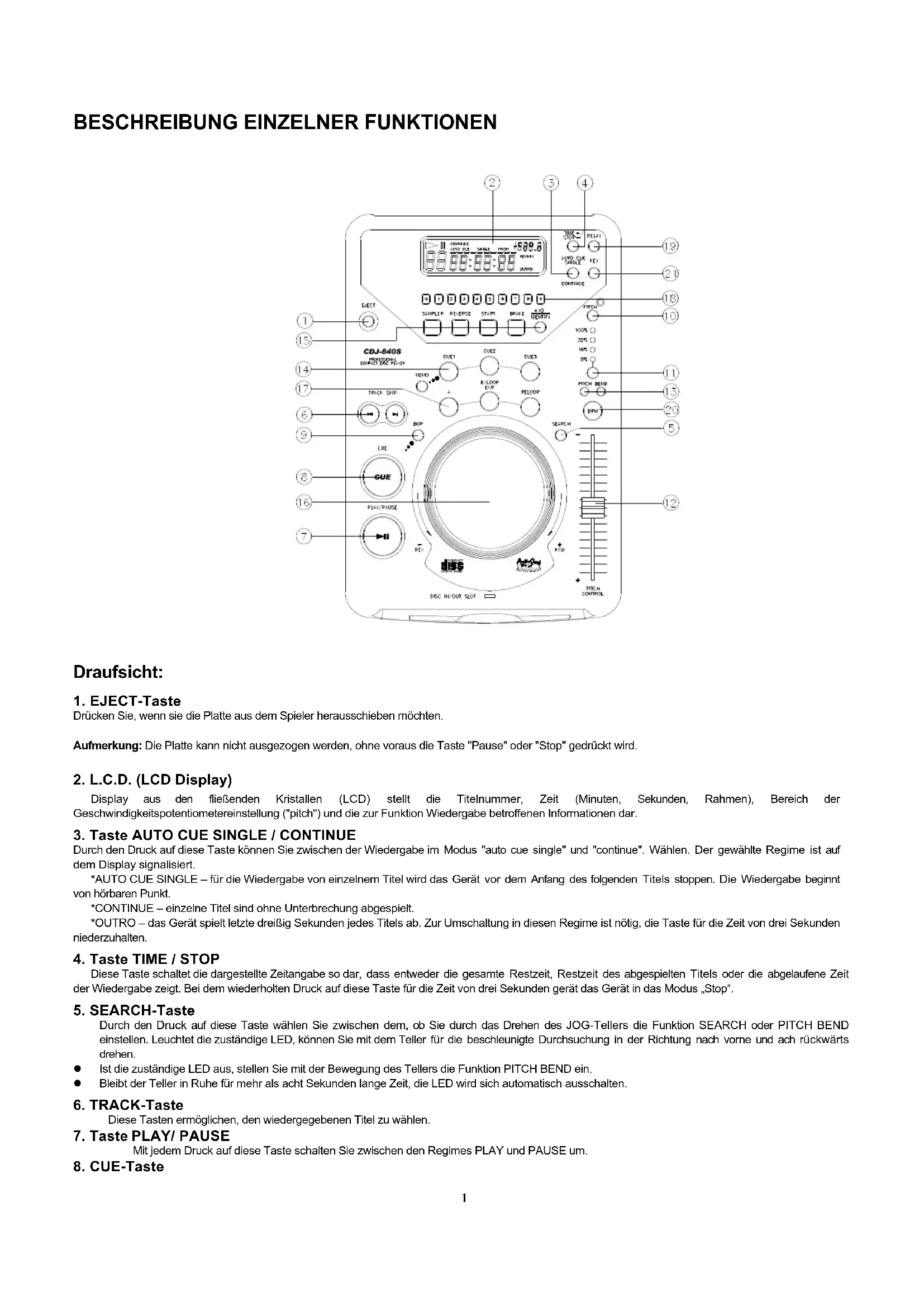

BESCHREIBUNG EINZELNER FUNKTIONEN

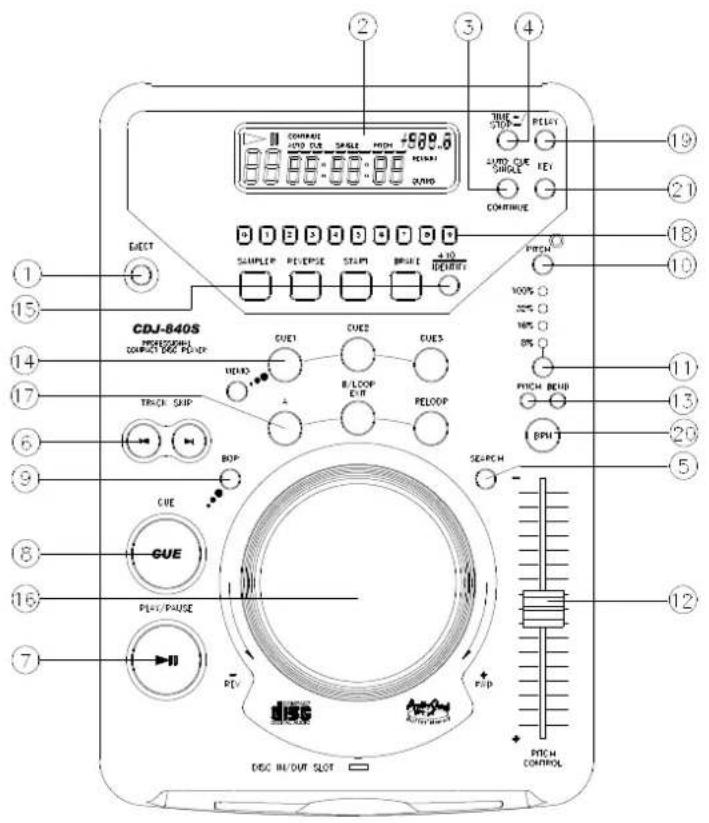

Draufsicht:

1. EJECT-Taste

Drücken Sie, wenn sie die Platte aus dem Spieler herausschieben möchten.

Aufmorkung: Die Platte kann nicht ausgezogen werden, ohne voraus die Taste "Pause" oder "Stop" gedrück wird.

Display aus den fliebenden Kristallen (LCD) stelt die Titelnummer, Zeit (Minuten, Sekunden, Rahmen), Bereich der Geschwindigkeitspotentiometeristellung ("pitch") und die zur Funktion Wiedergabe betroffenen Informationen dar.

3. Taste AUTO CUE SINGLE / CONTINUE

Durch den Druck auf diese Taste konnen Sie zwischen der Wiedergabe im Modus "auto cue single" und "continue". Wahlen. Der gewährte Regime ist auf dem Display signalisiert.

*AUTO CUE SINGLE – für die Wiedergabe von einzelnem Titel wird das Gerät vor dem Anfang des folgenden Titels stoppen. Die Wiedergabe beginnt von hörbaren Punkt.

*CONTINUE - einzelne Titel sind ohne Unterbrechung abgespielt.

*OUTRO - das Gerat spielt letzte dreisig Sekunden≦es Titels ab. Zur Umschaltung in diesen Regime ist nolog, die Taste fur die Zeit von drei Sekunden niederzahlen.

4. Taste TIME / STOP

These Tate schaltet die darestelle Zeitangabe so dar, dass entweder die gesamte Restzeit, Restzeit des abgesplten Titels oder die abgelaufene Zeit der Wiedergabe zeigt. Bei dem wiederholten Druck auf these Taste fur die Zeit von dre Sekunden gerat das Gerat in das Modus,Stop".

5.SEARCH-Taste

Durch den Druck auf diese Taste wahlen Sie zwischen dem, ob Sie durch das Drehen des JOG-Tellers die Funktion SEARCH oder PITCH BEND einstellen. Leuchtet die zuständige LED, können Sie mit dem Teller für die beschleunigte Durchsachung in der Richtung nach vorne und ach rückwärts drehen.

• Ist die zuständige LED aus, stellen Sie mit der Bewegung des Tellers die Funktion PITCH BEND ein.
• Bleibt der Teller in Ruhe für mehr als acht Sekunden lange Zeit, die LED wird sich automatisch ausschalten.

6. TRACK-Taste

These Tasten ermodlich, den wiedergegebenen Titel zu wahlen.

7. Taste PLAY/ PAUSE

Mit jedem Druck auf diese Taste schalten Sie zwischen den Regimes PLAY und PAUSE um.

8. CUE-Taste

These Tate eroght, CD in den Startpunkt zuruckzukehren, das im Speicher abgespeichert ist. Im Regime PAUSE stnen Sie den Startpunkt durch den Druck auf die Taste CUE ein, was dadurch indiziert ist, dass die Taste blinken beginnnt. Wenn Sie danach im Regime PLAY these Taste drucken, das gerat wird im, im Speicher abgespeicherten Startpunkt anhalten.

9. BOP-Taste

Beim Drücken dieser Taste beginnnt die Wiedergabe automatisch vom eingestellen Aufgangpunkt (CUE).

10. Taste PITCH ON/OFF (Einschalten und Ausschalten der Bedienung der Wiedergabegeschwindigkeitseinstellung)

Drucken Sie die Taste, um die Funktion PITCH ON einzustellen (Bedienung der Einstellung der Wiedergabegeschwindigkeit ist eingeschaltet). Durch den wiederholten Druck auf die Taste kommt zum Ausschalten der Einstellungenbedienung der Wiedergabegeschwindigkeit zu (das Gerät ist im PITCH OFF - Regime).

11. Taste PITCH % SELECT (Wahl des Bereiches der Wiedergabegeschwindigkeitseinstellung)

Wahlen Sie den Bereich der Wiedergabegeschwindigkeitseinstellung zwischen ± 8% ± 16% ± 32% ± 100% . Die Wiedergabegeschwindigkeit wird geändert, sobald Sie mit dem Schleifkontakt PITCH CONTROL bewegen.

12. Schleifkontakt PITCH CONTROL (verstellbare Einstellung des Geschwindigkeitspotentiometers)

Beim Richten im Rahmen einzeln ausgewählten Geschwindigkeiten (8%, 16%, 32%, 100%) konnen Sie die verlangte Einstellung der Geschwindigkeit zwischen dem minimalen Wert (obere Ende) und maximalen Wert (untere Ende) dadurch wahren, dass Sie mit dem Schleifkontakt in zuständiger Richtung bewegen

13. Taste PITCH BEND + / -

Spiel be CD-Spieler, eroglich hnen die Funktion PITCH BEND die Geschwindigkeiten der abgeschlten Titel danach zu richten, wenn die Geschwindigkeit auf dem Potentiometer eingestellt wurde. Nach dem Druck auf die Taste "+" steigt automatisch die Einstellung der Wiedergabegeschwindigkeit und das bis zum Wert + 16% dem ursprünglichen Stand gegenüber. Nach dem Druck auf Taste "-" sentk die Einstellung der Wiedergabegeschwindigkeit automatisch ab und das bis zum Wert von - 16% dem ursprünglichen Stand gegenüber. Durch die Änderung der Potentiometereinstellung können einzeln Titlegenschwindigkeiten gerichtet werden.

14.3 HOT-CUE (Funktion 3 HOT-CUE)

Dieses Gerat ermoiglich Ihnen die soortige Wiedergabe mit der Benuzung von drei Startpunkten (3 HOT-CUE).

a. Stellen Sie den Speicher der CUE-Funktion ein: zuerst drucken Sie die Taste MEMO, danach drucken Sie die zuständige Taste CUE, wodurch beenden Sie die Einstellung des Startpunktes. Dies ist durch das Anleuchten der zuständigen CUE-Taste indiziert.
b. Wiedergabe des Speichers der CUE-Funktion: nach dem Druck auf die zuständige CUE-Taste wird diese für die Zeit von cca fünf Sekunden blinken.

Aufweisung: these Funktion ist nicht moklig fur die Zeit zu benutzen, wann der Reverse-Effekt ausgelost wird (Regime des Rücklaufes).

15. Taste +10/IDENTIFY (Überspringen der Titel/Platteidentifizierung)

Um Sie auf der Platte schneller je 10 Titel überspringen, halten Sie diese Taste niedergedruckt. Geraten Sie bei dem Überspringen bis auf das Ende Platte, kehrt sich das Gerät automatisch auf den Titel Nummer 1 darüber.

Funktion der Platteidentifizierung (MEMO):

Informationen über die CD-Einstellung konnen im fester Speicher abgespeichert sein. Die abgespeicherte Information kann im Speicher irgendwann

später hervorgerufen werden.

A. Funktion der Platteidentifizierung arbeitet nur im PAUSE-Regime.
B. Im PAUSE-Regime halten Sie für die Zeit von zwei Sekunden die IDENTIFY-Taste nieder. Sobald die MEMO - Funktion in den Speicher EEPROM abspeichert, beginnt auf dem Display in der Frequence von 2 Hz die Aufschrift "AUTO CUE" blinken. ist der Vorgang der Speicherung beendet, wird die Aufschrift "AUTO CUE" in Freqenz von 1 Hz blinken.

Blickt die Aufschrift mit der Freqenz von 2Hz, die MEMO - Funktion speichert in den EEPROM - Speicher

Blickt die Aufschrift mit der Frequenz von 1Hz, ist die Abspeicherung in den Speicher beendet worden.

C. Beinhaltet die eingelegte CD-Platte die Titel, die CDJ840 mittels der MEMO-Funktion abgespeichert hat, erscheint am Display die Aufschrift "AUTO CUE".
D. Beinhaltet die eingelegte CD-Platte die Titel, die CDJ840 mittels der MEMO-Funktion als die Startpunkte (CUE) abgespeichert hat, erscheidt am Display die Aufschrift "AUTO CUE" mit der Freqenz von 1Hz.
E. Halten Sie die Taste “+10/LOAD” für die Zeit von zwei Sekunden, die aufgenommene Zeitangabe des Startpunktes (CUE TIME) wird in MICON MAIN CUE

aufgenommen und auf dem Display wird die Aufschrift "AUTO CUE" blinken beginnen.

F. Der aufgenommene Startpunkt (CUE) wird auf dem Display für die Zeit von 2,5 Sekunden danach erschienen, wenn die Aufnahme beendet wird. Danach

wird auf dem Display wider die gleiche Zeitangabe erscheinen, wie vor der Aufnahmeeröffnung.

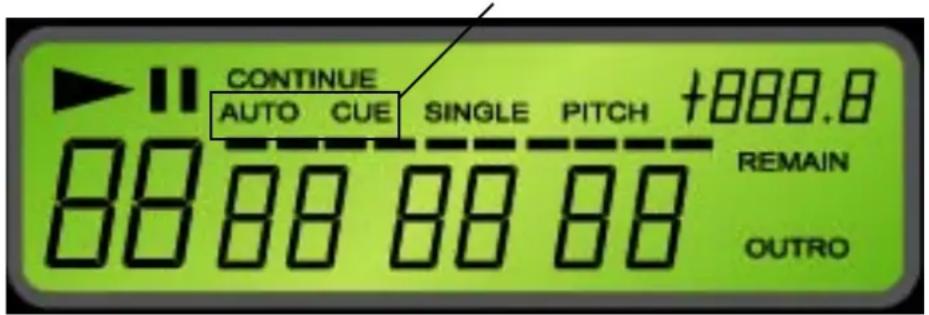

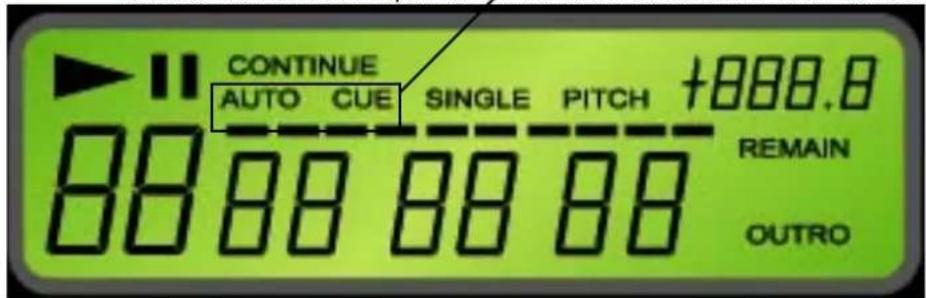

"Auto Cue" wird leuchten beginnen: CD-Platte beinhaltet die Titel, die mittels der MEMO-Funktion gespeichert wurden

Die Aufschrift blinkt mit er Freqenz von 1Hz: der Titel beinhaltet den Startpunkt (CUE), der mittels der MEMO-Funktion

gespeichert wurde

Die Aufschriftblick mit der Frequenz von 2Hz: es verläuft die Aufnahme in Micon Main Cues

16. Drehteller JOG

*Geschwindigkeitsbedienung (LED der SEARCH-Funktion ist aus)

Ist das Gerät im PLAY-Regime wird die Wiedergabegeschwindigkeit in der Abhängigkeit von Tellerdrehen geändert. Durch Drehen im Uhrzeigersinn erhöhen Sie die Wiedergabegeschwindigkeit, derweilen durch das Tellerdrehen gegen den Uhrzeigersinn senken Sie die Wiedergabegeschwindigkeit ab.

*Search (LED der SEARCH-Funktion leuchtet)

Durch das Tellerdrehen konnen Sie jetzt schneler unter den Titel auf der Platte vorwarts und auch ruckwerts aufsuchen. Die

Aussuchungsgeschwindigkeit hangt davon, wie schnell Sie mit dem Teller drehen.

Um im Rahmen-Regime aufzusuchen, ist zuerst nötig, damit sich das Gerät im PAUSE-Regime befindet. Danach drehen Sie mit dem Teller, derweilen die LED der SEARCH - Funktion aus ist.

17. Seamless Loop (Funktion Seamless Loop - kontinuierliche Schleife in der Realzeit)

Hier befinden sich die Tasten A, B/LOOP/ EXIT und RELOOP

i. Taste A oder "Startpunkt" (Punkt A. Als Punkt A kann auch CUE sein). Nachdem, wann Sie den Punkt A einstellen, wird die rote LED leuchten beginnen.
ii. Taste B / LOOP / EXIT oder "Endpunkt" (Punkt B). Drücken Sie auf die Taste B /LOOP, um den Punkt B einzustellen und die automatische Wiedergabe der Schleife auszulosen. Auf dem Display beginnen drei LEDs und Schleifesymbol (LOOP) leuchten. Mochten Sie Wiedergabe der Schleife unterbremen, drücken Sie wieder auf die gleiche Taste.
iii. Zurück zur Schleifewiedergabe geraten Sie durch den Druck der Taste RELOOP.
iv. "Startpunkt" und "Endpunkt" können Sie durch die wiederholte Benutzung der Tasten A und B/ LOOP EXIT umzustellen.
v. Intervall zwischen dem "Startpunkt" und "Endpunkt" muss minimal zwanzig Rahmen beinhalten. Im Gegenfall kommt nicht zum Auffangen des "Endpunktes" B zu, die Schleife wird nicht aufgenommen und auf dem Display erlisch der Schleifesymbol (LOOP)

18. Tasten der Direktwahl (0~9)

These Tasten dieren zur Wahl der Wiedergabe des gewünschten Titels.

19. RELAY-Taste (Relaisfunktion)

Zur Aktivierung der RELAY-Funktion drucken Sie die zuständige Taste. Ist ein aus den verbundenen Geräten im PLAY-Regime und das andere im PAUSE-Regime, schalten Sie das Gerät, das im PLAY-Regime ist, in den PAUSE-Regime ein. Sie losen automatisch so das zweite Gerät aus (PLAY-Regime) und die Taste der RELAY - Funktion beginnt zu blinken.

20. BPM-Taste (Funktion der Schlageinstellung pro Minute)

Geforderte Zahl von BPM kann man automatisch erwerben oder manuelle einstellen. Durch den Druck auf die BMP-Taste für die Zweit von drei Sekunden schalten Sie zwischen der automatischen und manuellen Einstellung um. Auf dem Display erscheidt die Aufschrift BEAT. Im manuellen Regime stellen Sie den BMP-Wert durch den wiederholten Druck (Tippen) auf diese Taste.

21. Taste KEY ON/OFF (Einschaltung und Ausschaltung des Tons)

Für die Einschaltung oder Ausschaltung vom KEY-Regime drücken Sie diese Taste.

KEY OFF: auf dem Display blinkt Symbol "KEY" und die Tonart hat sich in der Abhängigkeit von Einstellungenänderung des Wiedergabegeschwindigkeitspotentiometers geändert (PITCH). Die Regelung des Tonartparameters wird sich nicht nutzlich machen.

KEY ON: auf dem Display leuchtet "KEY". Durch das Drehen des SCOPE - Knopfes passen Sie die Tonarthöhe an. Durch die Bewegung des Schleifkontaks PITCH CONTROLändern Sie etwa die Tonart.

22. SLEEP-Funktion:

Halten Sie das Gerät außer Betrieb für die zeit von 30 Minuten, wird sich automatisch ausschalten.

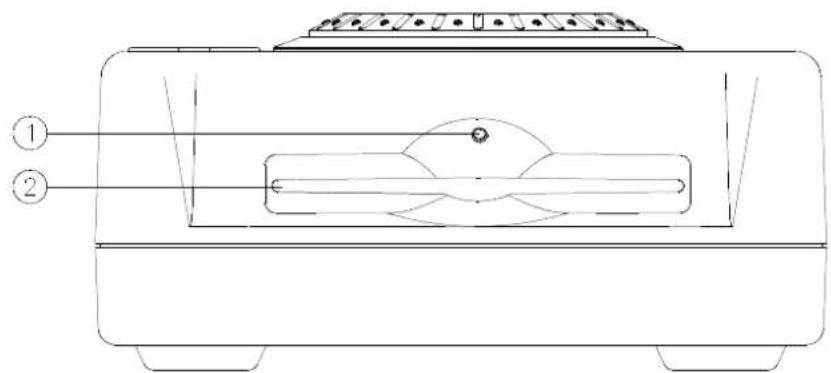

BESCHREIBUNG EINZELNER FUNKTIONEN Vorderseite

1. Kontrollleuchte des Mechaniklaufes

Die LED wird blinken, wenn die Mechanik der Platte lauft.

2. Öffnung für die Platte

Dient zum Einsatzen und Herausschieben der CDDA - Platte.

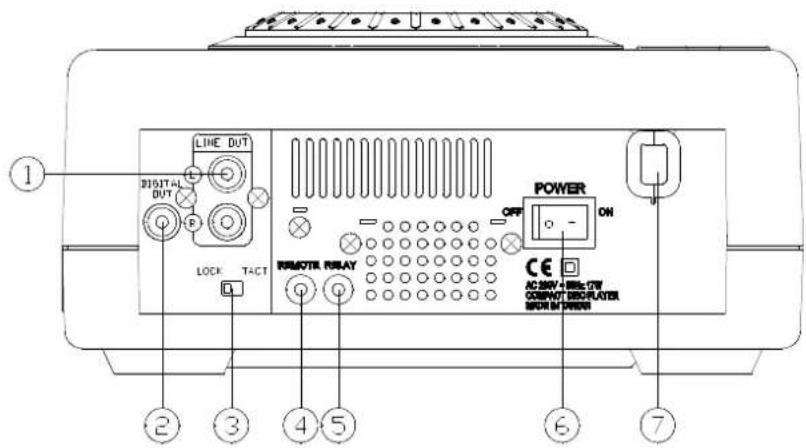

Rückseite

1. LINE OUT (RCA-Steckverbinder)

Audioausgang des CD-Spielers über klassische RCA-Steckverbinder. Wird zum LINE - Eingang des Mischpuls angeschlossen.

2. DIGITAL OUT (Digitalausgang)

Digitalausgang des CD-Spielers. Wird zum LINE-Eingang des D/A - Verstärkers angeschlossen.

3. Wahl TACT-LOCK

Wahlen Sie die Funktionart auf dem Mischpult, die durch die Fermbedienung FADERSTART synchronisiert sein wird.

4. Remote (Fernbedienung)

Dieser Steckverbinder dient zum Anschluss der Fembedienung FADERSTART.

5. Relay (Relais-Steckverbinder)

Dier Steckverbinder dient zur Verbindung mit dem weiteren CD-Spieler, was die Benutzung der Relay-Funktion ermoigt.

6. POWER (Hauptausschalter)

Schalten Sie das Gerät durch den Druck auf diesen Ausschalter (ON) ein. Die LED beginnnt leuchten. Schalten Sie das Gerät durch den wiederholten Druck auf diesen Ausschalter (OFF) aus.

7. AC-Kabel

Dieser Kabel schlieben Sie in die Steckdose mit der entsprechenden Spannung ein.

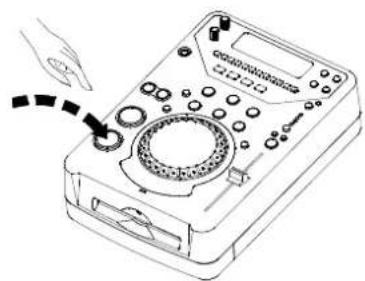

GRUNDOPERATIONEN

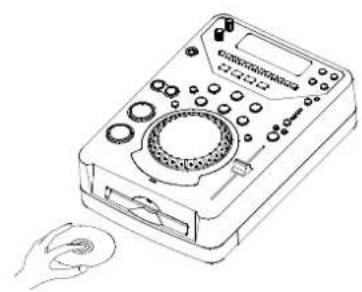

1. Einschieben und Herausschieben der Platte
2. Legen Sie die Platte mit der bedruckten Seite nach oben in die Öffnung für die Platte.

3. schieren Sie die Platte in die Mechanik ein.

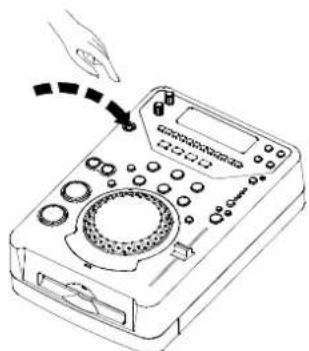

4. für die Wiedergabe drücken Sie die Taste PLAY/PAUSE.

* fur das Herausschieben der Platte drucken Sie die EJECT-Taste.

2. Überspringen unter den Titeln

Fur das Überspringen unter den Titeln benutzen Sie die zuständigen Tasten TRACK SKIP und das entweder nach vorne (▶) oder darüber (▶) bis Sie den gewünschten Titel finden.

3. Aussuchen

• Durch das Drehen des JOG-Tellers

Im PAUSE-Regime drehen Sie mit dem Jog-Teller, das Aussuchen wird je einzeln Rahmen in der Abhängigkeit von der Geschwindigkeit verlaufen, durch die Sie den Teller drehen.

• Mittels der SEARCH-Taste

Drucken Sie SEARCH-Taste im PLAY-Regime und das Aussuchen wird Minutenweise verlaufen. Ist die SEACRH -Taste im PAUSE-Regime aktiviert, verlauft das Aussuchen ebenso Minutenweise.

4. Wiedergabegeschwindigkeitseinstellung

• Durch das Drehen des JOG-Tellers

Fur die Erhohung der Geschwindigkeit drehen Sie mit dem Teller im PLAY-Regime im Uhrzeigersinn; fur die Herabsetzung der geschwindigkeit drehen Sie gegen den Uhrzeigersinn.

• Mittels Schleifkontakti PITCH CONTROL

Durch Verschiebung des Schleifkontaks in der Richtung +16 erhöhen Sie die Wiedergabegeschwindigkeit; durch die Bewegung in der Richtung -16 setzen Sie die Wiedergabegeschwindigkeit herab.

BESEITIGUNG DER STÖRUNGEN

Problem	Ursache	Lösung
Bei der Wiedergabeauslösung wird das Gerätoffset stoppen oder pausieren.	* die Platte wurde in die Mechanik umgekehrt eingelegt.* Staub oder Unreinheiten auf der Platte.	* gegen Sie die Platte mit der beschriebenen Seite nach oben ein.* reinigen Sie die Platte und dann legen Sie die wieder in die Mechanik ein.
kein Ton	* die Ausgangskabel sind unrichtig angeschlossen.* Mischpult ist fehlerhaft eingestellt.* die Steckverbinder oder Eingänge sind verunreinigt.* der Spieler befindet sich im PAUSE-Regime.	* schließen Sie die Kabel ordentlich an.* kontrollieren Sie die Einstellung des Mischpults.* drücken Sie die Taste PLAY/PAUSE.
Klang ist verzerrt	* fehlerhaftes Anschlossen. * die Steckverbinder oder Eingänge sind verunreinigt	* schreiben Sie die Ausgangskabel des Spielers in LINE-Eingang des Mischpults ein * Beseitigen Sie die Unreinheiten.
Brumm	Die Kabel sind unausreichend angeschlossen.	* drücken Sie an die Steckverbinder der Eingänge so, damit diese fest angeschlossen wurden.
