USB 7338 - DJ-Ausrüstung US Blaster - Kostenlose Bedienungsanleitung

Produkttyp	DJ-CD-Player mit integriertem Mischpult (Doppel-Laufwerk)
Marke	US Blaster
Modell	USB 7338
Stromversorgung	Netzspannung, wählbare Spannung (110-240V)
Betriebstemperaturbereich	5°C bis 35°C
Hauptfunktionen	Doppel-CD-Laufwerk, 2-Kanal-Mixer, Crossfader, Pitch Control, Jog/Shuttle, Looping, Titelprogrammierung, Kopfhörerausgänge, Mikrofon
Pflege und Reinigung	Mit einem trockenen oder leicht feuchten Tuch reinigen; chemische Reinigungsmittel vermeiden
Sicherheit	Hitze, Feuchtigkeit und Staub vermeiden; Gehäuse nicht öffnen; vor Reinigung Netzstecker ziehen
Reparierbarkeit	Händler kontaktieren; Selbstreparatur führt zum Garantieverlust
Anschlüsse	Stereoline-Ausgänge (RCA), Line/Phono-Eingänge, Mikrofon XLR und 6,35 mm Klinke, Kopfhörerausgang, Masseklemme
Bedienelemente	Pitch, Jog, Shuttle, Fader, Crossfader, Looping-Tasten, Programmierungs-, Cue-Tasten
Mitgeliefertes Zubehör	Netzkabel

Häufig gestellte Fragen - USB 7338 US Blaster

Wie erstelle ich eine Schleife auf dem USB 7338?

Drücken Sie die Taste IN, um den Schleifenanfang festzulegen, dann OUT für das Ende. Die Schleife startet automatisch. Zum Stoppen drücken Sie erneut OUT.

Wie verwende ich das Jog-Rad beim Abspielen?

Im Wiedergabemodus drehen Sie das JOG-Rad im Uhrzeigersinn, um den Titel zu beschleunigen, und gegen den Uhrzeigersinn, um ihn zu verlangsamen. Loslassen, um zur normalen Geschwindigkeit zurückzukehren.

Wie programmiere ich eine Wiedergabeliste?

Drücken Sie PROG, um in den Programmiermodus zu gelangen. Wählen Sie einen Titel mit den Sprungtasten aus und drücken Sie erneut PROG. Wiederholen Sie dies für bis zu 20 Titel, starten Sie dann die Wiedergabe mit WIEDERGABE/PAUSE.

Wie verwende ich die Pitch-Bend-Funktion?

Halten Sie die Taste PITCH BEND + gedrückt, um die Tonhöhe vorübergehend zu erhöhen, oder PITCH BEND - zum Verringern. Loslassen, um zur ursprünglichen Tonhöhe zurückzukehren.

Wie wechsle ich zwischen den Wiedergabemodi Single und Continue?

Drücken Sie die Taste ROBO/SINGLE/CONTINUE, um umzuschalten. Im Modus SINGLE stoppt die Wiedergabe am Ende jedes Titels; im Modus CONTINUE werden alle Titel kontinuierlich abgespielt.

Wie schließe ich ein Mikrofon an?

Schließen Sie ein Mikrofon an die MICRO DJ-Buchse (XLR-Anschluss) oder den MICRO-Eingang (6,35 mm Klinke) an. Stellen Sie den Pegel mit dem Regler MICRO DJ ein.

Wie stelle ich den Equalizer ein?

Verwenden Sie die Fader HIGH, MID und LOW für jeden Kanal (1 und 2), um Höhen, Mitten und Tiefen einzustellen.

Wie starte ich ein CD-Laufwerk mit dem Crossfader?

Aktivieren Sie die Funktion FADER-START. Wenn Sie den Crossfader nach rechts bewegen, startet das rechte CD-Laufwerk und das linke pausiert; umgekehrt nach links.

Mein CD-Laufwerk öffnet sich nicht, was tun?

Stellen Sie sicher, dass Sie zuerst die Tasten STOP oder PAUSE gedrückt haben. Drücken Sie dann EJECT, um das Fach zu öffnen.

Wie pflege ich das Gerät?

Verwenden Sie ein trockenes Tuch, um Staub zu entfernen. Bei Flecken ein leicht feuchtes Tuch. Verwenden Sie niemals chemische Reinigungsmittel oder flüchtige Flüssigkeiten.

BEDIENUNGSANLEITUNG USB 7338 US Blaster

14. PLAY / PAUSE KNOP

25. VU-METRE A DIODES

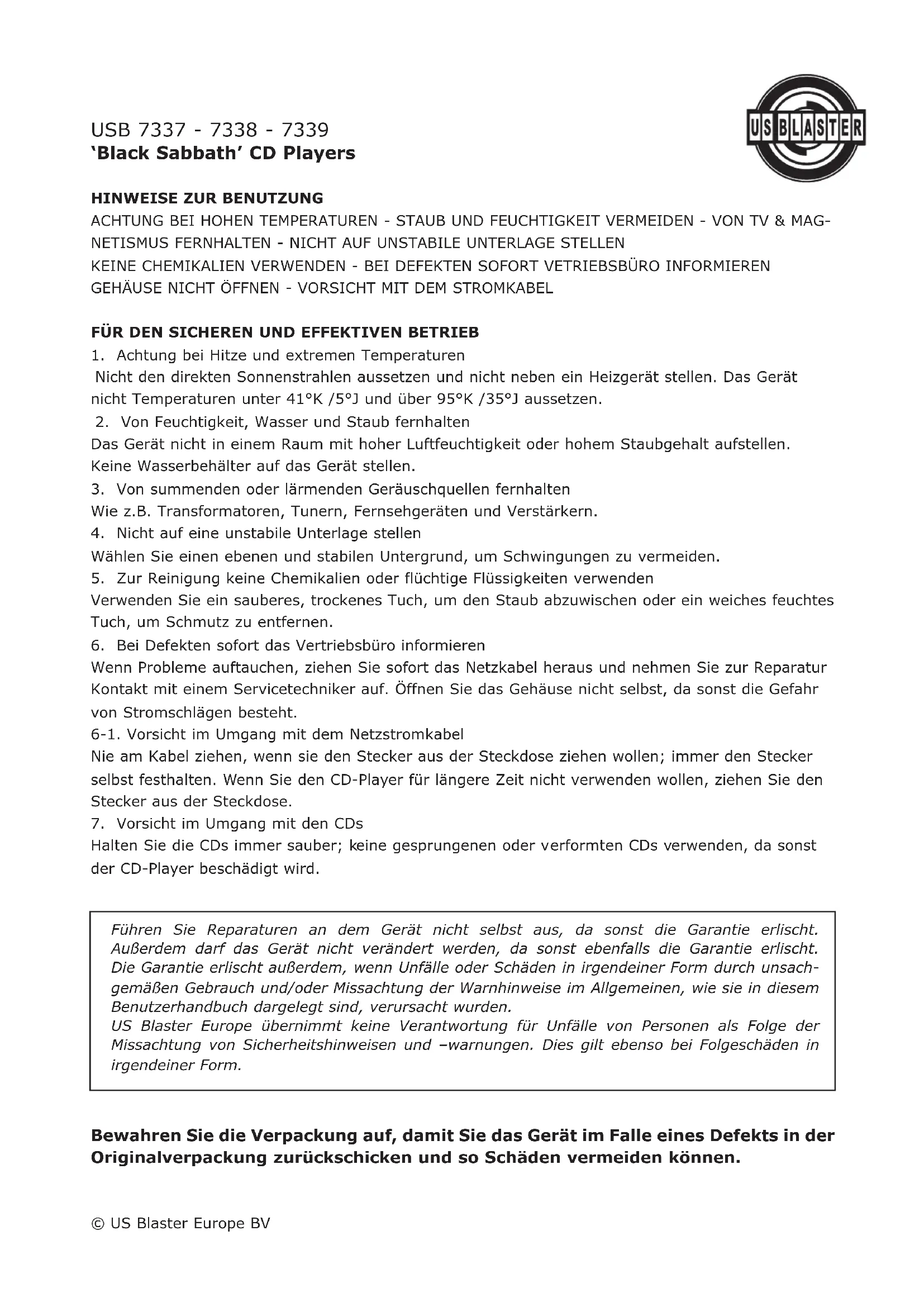

HINWEISE ZUR BENUTZUNG

ACHTUNG BEI HOHEN TEMPERATUREEN - STAUB UND FEUCHTIGKEIT VERMEIDEN - VON TV & MAGNETISMUS FERNHALTEN - NICT Auf UNSTABILE UTERLAGE STEllen

KEINE CHEMIKALIEN VERWENDEN - BEI DEFEKTEN SOFORT VETRIEBSBURO INFORMIEREN GEHAUSE NICT ÖFFNEN - VORSICH T MIT DEM STROMKABEL

FÜR DEN SICHEREN UND EFFEKTIVEN BETRIEB

1. Achtung bei Hitze und extremen Temperaturen

Nicht den direkten Sonnenstrahlen aussetzen und nicht geben ein Heizgerät stellen. Das Gerät nicht Temperaturen unter 41^ / 5^ und über 95^ / 35^ aussetzen.

1. Von Feuchtigkeit, Wasser und Staub fernhalten

Das Gerät nicht in einem Raum mit hoher Luftfeuchtigkeit oder hohem Staubgehalt aufstellen. Keine Wasserbehälter auf das Gerät stellen.

1. Von summenden oder larmenden Gerauschquellen fernhalten

Wie z.B. Transformatoren, Tunern, Fernsehgeräten und Verständern.

1. Nicht auf eine unstabile Unterlage stellen

Wahlen Sie einen ebenen und stabilen Untergrund, um Schwingungen zu vermeiden.

1. Zur Reinigung keine Chemikalien oder flüchtige Flüssigkeiten verwenden

Verwenden Sie ein sauberes, trockenes Tuch, um den Staub abzwischen oder ein weiches feuchtes Tuch, um Schmutz zu entfernen.

1. Bei Defektensofar das Vertriebsburo informieren

Wenn Probleme auftauchen, ziehen Sie sofort das Netzkabel Heraus und behmen Sie zur Reparatur Kontakt mit einem Servicetechniker auf. Öffnen Sie das Gehäuse nicht selbst, da sonst die Gefahr von Stromschlagen besteht.

6-1. Vorsicht im Umgang mit dem Netzstromkabel

Nie am Kabelziehen, wenn sie den Stecker aus der Steckdoseziehen wollen; immer den Stecker selbst festhalten. Wenn Sie den CD-Player für länger Zeit nicht verwenden wollen,ziehen Sie den Stecker aus der Steckdose.

1. Vorsicht im Umgang mit den CDs

Halten Sie die CDs immer sauber; keine gesprungen oder verformten CDs verwenden, da sonst der CD-Player beschädigt wird.

Führn Sie Reparaturen an dem Gerät nicht selbst aus, da sonst die Garantie erlischt. Außerdemarf das Gerät nicht verändert werden, da sonst ebenfalls die Garantie erlischt. Die Garantie erlischt außerdem, wenn Unfälle oder Schäden in irgendeiner Form durch unsachgemüssen Gebrauch und/oder Missachtung der Warnhinweise im Allgemeinen, wie sie in dieser Benutzerhandbuch dargelegt sind, verursacht wurden.

US Blaster Europe übernimmt keine Verantwortung für Unfälle von Personen als Folge der Missachtung von Sicherheitshinweisen und -warnungen. Dies gilt ebenso bei Folgeschäden in irgendeiner Form.

Bewahren Sie die Verpackung auf, damit Sie das Gerät im Falle eines Defekts in der Originalverpackung zusückschicken und so Schäden vermeiden können.

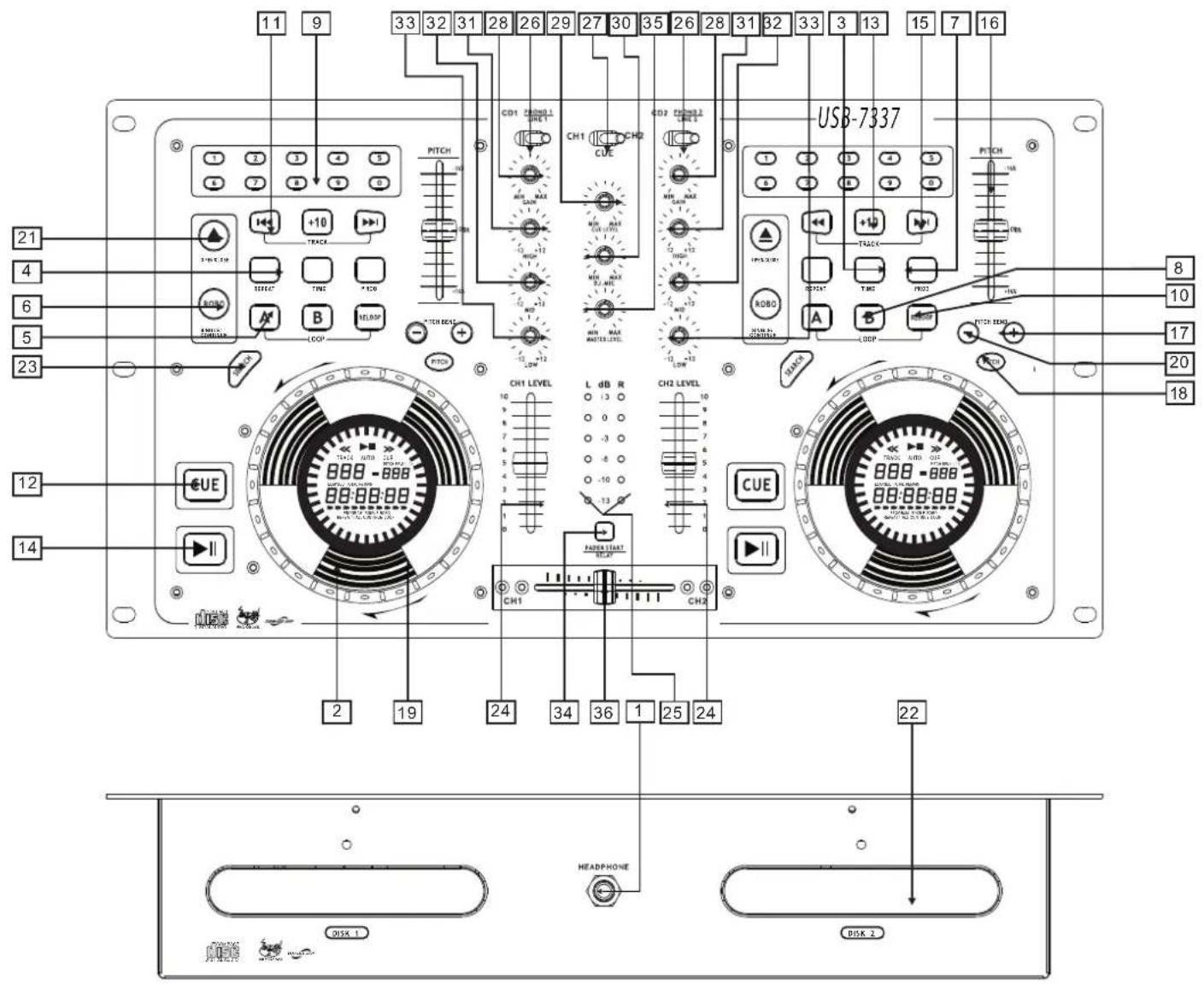

1. KOPFHÖRER BÜCHSE

Wird für die Verbindung mit einem Kopfhörer gebraucht.

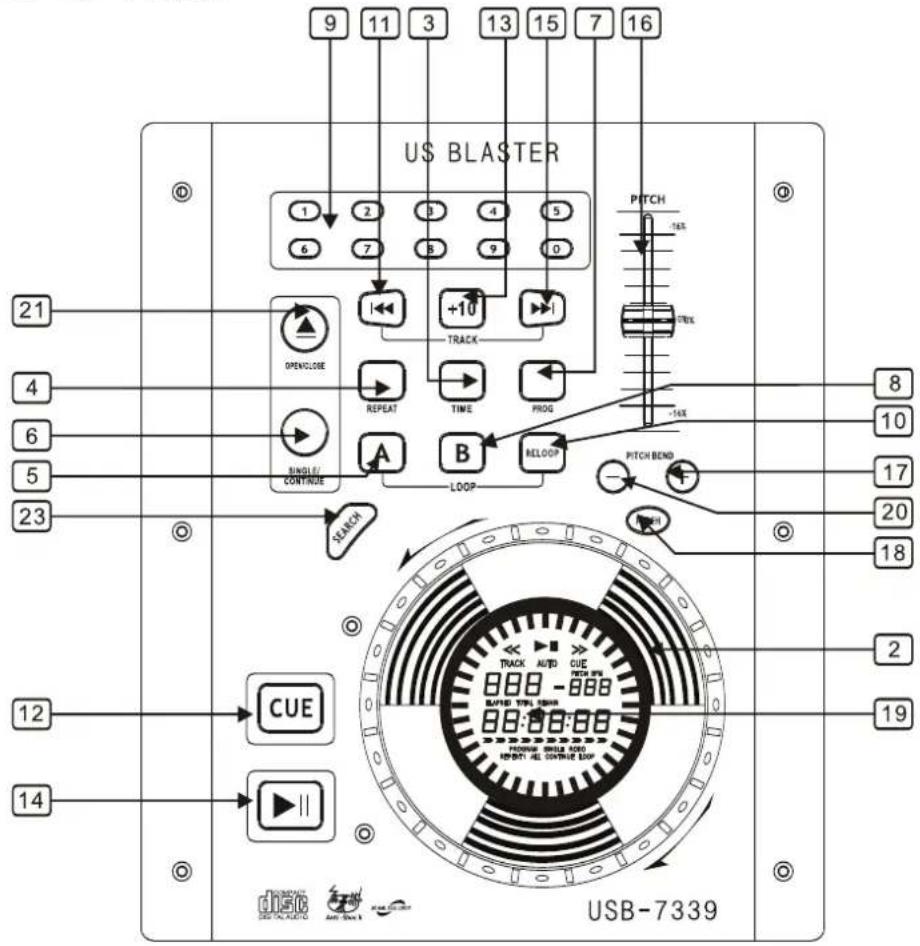

2. JOG und SHUTTLE RÄDER

Shuttle: Benutzen Sie die Drehscheibe um die Suchrichtung und die Geschwindigkeit vorzuwahlen. Die Disc wird in die Vorwartsrichtung abgescant, wenn die Drehscheibe von der Mitte aus nach rechts gedreht wird, und in die Rückwartsrichtung abgescantnwt den Drehscheibe nach links gedreht wird. Das Abscannen wird beschleunigt wenn die Drehscheibe schneller gedreht wird.

Jog: Wenn sie im Pause Modus an dem Jog drehen, wird der Punkt an dem der Ton produziert wird, mit einigen Zeitrahen aufgerückt, entsprechend der Anzahl Klicken. Rechtsrum bewegt sich der Punkt vorwärts, linksrum bewegt sich der Punkt ruckwärts.

Im Abspielmodus erhöht oder verringgert der Jog die Geschwindigkeit des Lieds.

(rechtsrum: Erhöhung, linksrum: Abnahme).

3. ZEIT TASTE

Benutzen Sie diese Taste, um den Zeitmodus zu wahren: abgelaufene Zeit, restliche Zeit oder restliche Totalzeit.

4. DAUERFUNKTIONSTASTE

Benutzen Sie diese Taste, um einen Track oder alle Tracks der CD zu wiederholen.

5. EIN TASTE (LOOP SYSTEM)

These Taste stelt den Anfang des Loops ein. Der Loopindikator blinkt auf der Anzeige auf.

6. ROBO: EINZELN/ UNUNTERBROCHENEN

Betätigen Sie diese, um zwischen den EINZELNEN und UNUNTERBROCHENEN Spielmodus zu schalten. Der vorgewählte Modus wird auf dem LCD Schirm angezeigt. Im EINZELNEN Modus stoppt die Einheit nach jedem Track. Im UNUNTERBROCHENEN Modus liest die Einheit alle Tracks und stoppt.

7.PROG TASTE

Sie können einige Tracks (20 Tracks Maximum) programmieren:

• Drücken Sie die PGM Taste um in den Programmmodus zu kommt.

• Benutzen Sie die Skip Track Tasten, um den gewünschten Track zu wahlen, drücken Sie dann die PGM Taste

• Wiederholen Sie den Vorgang um alle gewünschten Tracks vorzuwahlen.

• Drucken Sie die Spiel-/ Pausentaste, um das Playback zu beginnen.

8. AUS TASTE (LOOP SYSTEM)

Wenn Sie diese Taste betätigen, stellen Sie den Endpunkt des nahtlosen Loops ein und Sie beginnen den Loop. Um den Loop zu beenden, betätigen Sie diese Taste wieder.

9. TRACK WAHL TASTE

Die 0-9 Tasten drucken erlaubt Ihnen die Tracks sofort zu wahlen.

10. RELOOP TASTE (LOOPSYSTEM)

These Taste wird benutzt um den zuletzt gespeicherten Loop zu beginnen.

11. SKIP I<< TASTE

Benutzen Sie diese Taste, um den Track wiederzubeginnen oder den vorhergehenden Track vorzuwahlen.

12. CUE-TASTE

Das Betätigkeiten der CUE-Taste während des Abspielens liefert eine Rückkehr zur Position, auf der das Abspielen begann.

13. +10 TASTE

Gebrauchen Sie diese Taste um 10 Tracks zu überspringen.

14. PLAY / PAUSE TASTE

Der Taktabstand steigt automatisch, wenn die + Taste betätig wird, und kehrt zum ursprünglichen Taktabstand zurück wenn sie freilegegeben wird.

15. SKIP >>I TASTE

Benutzen Sie diese Taste, um den folgenden Track vorzuwahlen.

16. PITCH REGELUNG

Benutzen Sie diesen Fader, um die Geschwindigkeit des Tracks zu erhöhen oder zu verringn.

17. PITCH BEND + TASTE

Der Taktabstand steigt automatisch, wenn die + Taste betätig wird, und kehrt zum ursprünglichen Taktabstand zurück wenn sie freilegegeben wird.

18. PITCH TASTE

Wenn Sie diese Taste betätigten, ist die Regulierung des Taktabstandpotentiometers vorhanden.

19. ANZEIGE

20. PITCH BEND TASTE

Der Taktabstand fällt während die Taste betätig wird, und keht zum ursprünglichenTaktabstand zurück, wenn sie frei gegeben wird.

21.AUSWURFTASTE

Eindrücken zum Laden oder auswerden der Scheibe.

ANMERKUNG: Der Scheibehalter öffnet sich nicht bevor Stop- oder Pausetaste zuerst betätig worden ist.

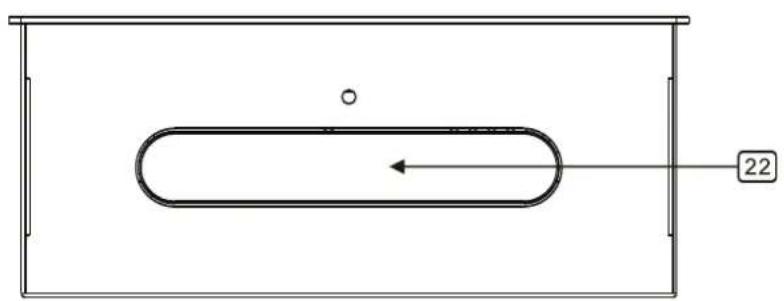

22.DISCHALTER

Legen Sie die Disc in den Halter, drücken Sie auf die AUF/ZU Taste um den Disc Halter zu offen und zu schreiben.

23. SUCH TASTE

Wenn die LED Anzeige aufleucht, drehen Sie an dem Jog zur schllen vorwärts und rückwärts.诸如，wenn der Jog für 8 Sekunden unbewegt ist, stellt die Anzeige sich ab.

24. INPUT BLENDER

Kontrolliert individuelle Ausgangsniveauaus für Kanal 1-2 in dem Mix

25. LED METER

Zeigt den Master Output niveau an.

26. EINGANG KIPPSCHALTER

Wählt vor, welche Quelle live sein wird zu dem Kanal basiert auf was Sie zu dem Rückwandeingang verbunden haben. In Position CD1-2 sind die internen CD-Maßeinheiten aktiv.

27.CUE FÜR CH1-2

Wählt vor, welcher Ausgang live sein wird an dem Kanal für CH1 und CH2

28. CH1 & CH2 GAIN CONTROL

Reguliert Niveau CH1 und CH2

29. CUE LEVEL CONTROL

Reguliert Cue Volumen

30. DJ MIC

Reguliert Mikrophonniveau

31. HOHER FADER 1-2

Reguliert Gleichstellung CH1&CH2 der hohen Töne

32. MITTLERER FADER 1-2

Reguliert Sie Gleichstellung CH1&CH2 der mittleren Töne

33. NIEDRIGER FADER 1-2

Reguliert Gleichstellung CH1&CH2 der niedrigen TONE

34. FADER-ANFANG

Aktivierung erlaubt Ohnen, die CD-Spieler von Ihrem Crossfader zu beginnen. Die Fahrt von links nach rechts laßt den rechten CD- Spieler anfangen und pausiert den linke CD-Spieler.

35. MASTER LEVEL

Reguliert den Master Level Ausgang

36. AUSTAUSCHBARES CROSSFADER

Erzielt saubere Übergänge zwischen den zwei Eingangskanale. Das „harte Links“ selektiert Kanal 1. Das „harte Rechs“ selektiert Kanal 2. Mit dem zentrierten Crossfader sind beiden zugewiesen Kanale live. Benutzen Sie den Crossfader für die schnellen und nahtlosen Übergänge von einem Kanal zum anderen.

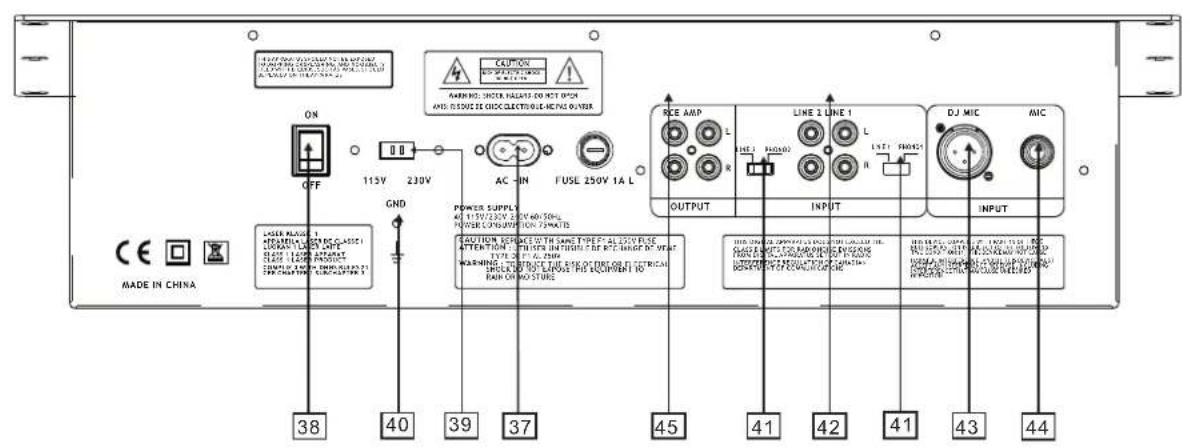

Hinterer Anschluß:

Hinterer Anschluß:

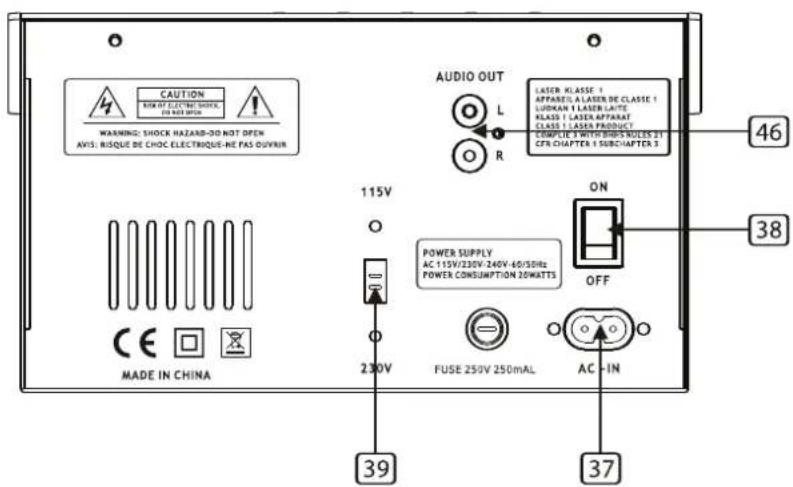

37. WECHSELSTROM SCHNUR

Benutzten Sie diesen Kabel, um die Wechselstrom Netzspannung an die Einheit anzuschreiben.

38. AN-/AUS-SCHALTER

Drücken Sie diesen Knopf ein um den Strom ANzuschalten, drücken Sieihn nochmal ein um den Strom AUSzuschalten.

39. SPG.VERSORGUNGSTEIL-SCHALTER

Benutzte diesen Vorwahl, um das korrekte Spg. Versorgungsteil zu wahren.

40. GND

Erdungsöse für Schallplattenspieleranschluß. Benutzen Sie immer diesen Anschluß, wenn Sie schallplatten verwenden. (Ihr Schallplattenspieler solle einen Erdungsdraht haben)

41. LINE/PHONO EINGANG SCHALTER

Verwenden Sie dies um entweder Line oder Phono Apparatur zu erlauben die an ihren Kanalen verbunden werden konnen. Wenn der Phono Eingang vorgewählt wird, wird Ihr Signal direkt zu den hochwertigen RIAA phono Vorverstärkern eingezogen. Linienausgabe überbelasten die empfindlichen Phono Vorverstärker und klingt dann sehr schlecht, deshalb seien Sie sich immer davon sicher, den Line/Phono Schalter auf Line umzuschalten vor dem Anschluß der Line Ausgänge.

42. EINGANG

Schlieben Sie hier Ihr Line Gerät an sowie ein Kasettenrekorder oder einen zusätzlichen CD-Spieler.

43. DJ MIC

Für XLR Art Mikrophone.

44. MIC EINGANG

Fur 1/4" Mikrophonstecker.

45. HAUPT STEREOAUSGANG

Unausgeglichene RCA Stecker gesteuert durch den Master Fader.

46. LINE AUS

Schlieben Sie dies an den Linien Eingang eines Mischers an.
