BEDIENUNGSANLEITUNG AX 600 Turmix

Willkommen Sehr geehrte Kundin, sehr geehrter Kunde Vielen Dank, dass Sie sich für ein TURMIX-Produkt entschieden haben. Seit 1933 arbeiten wir mit nur einem Ziel: dass Sie Freude an Ihrem Gerät haben. Unsere Philosophie basiert auf vier Wörtern: Dauerhaft, unkompliziert, faszinierend, verlässlich. Das bedeutet, dass wir viel Wert auf Qualität, Ergonomie, Einfachheit und Service legen, um Ihnen die besten Produkte und Dienstleistungen anbieten zu können. Wir wünschen Ihnen viel Freude an Ihrem TURMIX-Produkt.

1.1 Teilebeschreibung 4

1 Erste Inbetriebnahme

2. Sicherheitsvorschriften 72 Wichtige Sicherheitshinweise

3.1 Funktionsweise des AX 600 8

5.2 Aufbewahrung/Transport 16

7.1 Entsorgung 157 Entsorgung

4.1 Erste Inbetriebnahme 9

4.3 Luftreinigung 10

4.4 Uhrzeit stellen 11

4.5 Gerät einschalten 11

4.6 Luftfeuchtigkeit einstellen 11

4.7 Gebläsestufe einstellen 11

4.8 Timer einstellen 11

4.9 Licht einstellen 12

4.10 Heizung einstellen 12

4.13 Pflege und Reinigung 13

4.14 Aufbewahrung 14

4.15 Wassertank entleeren 14

4.16 Drainageleitung

anschliessen 15 4 Inbetriebnahme

6.1 Technische Daten 176 Technische Daten

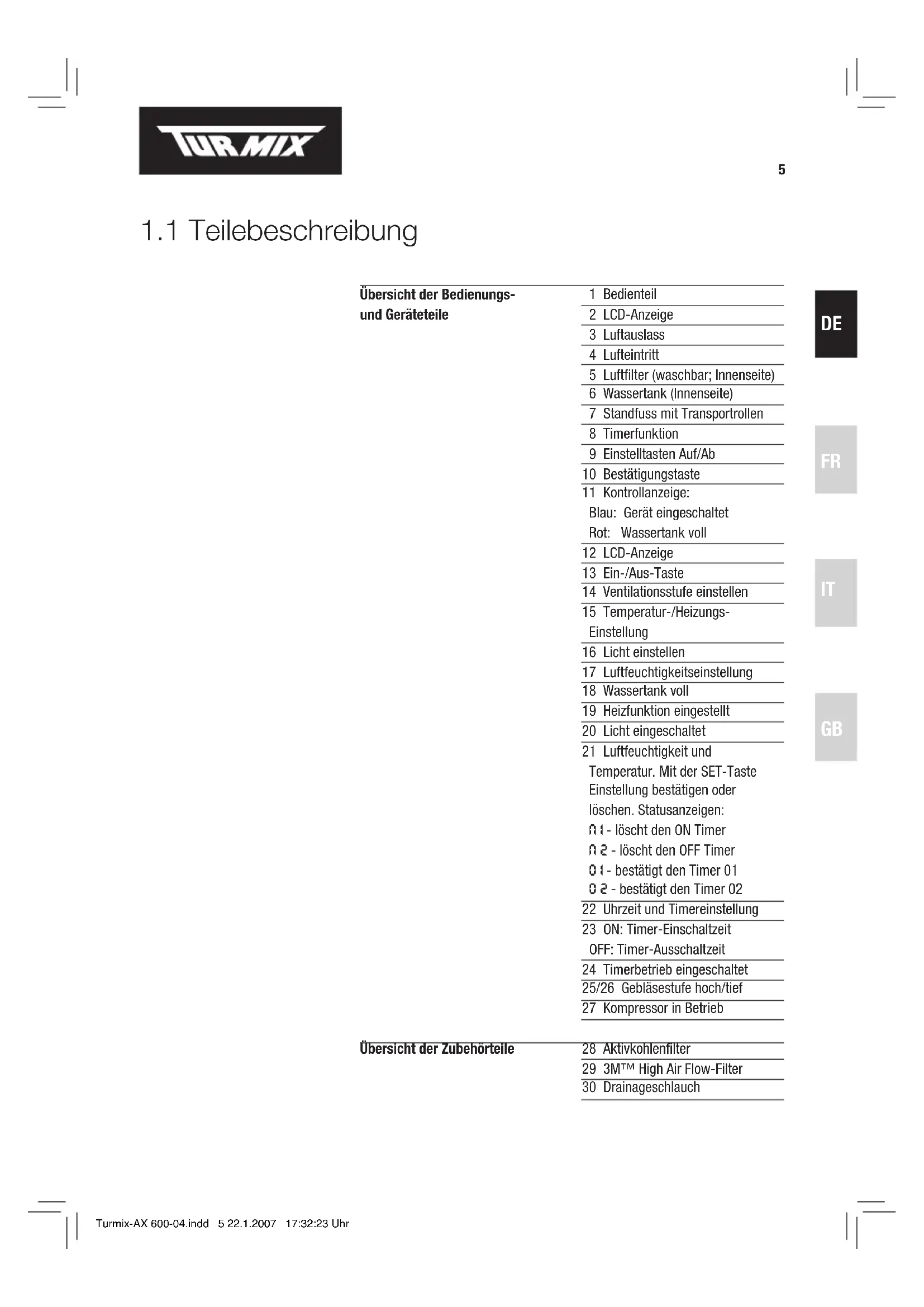

1.1 Teilebeschreibung

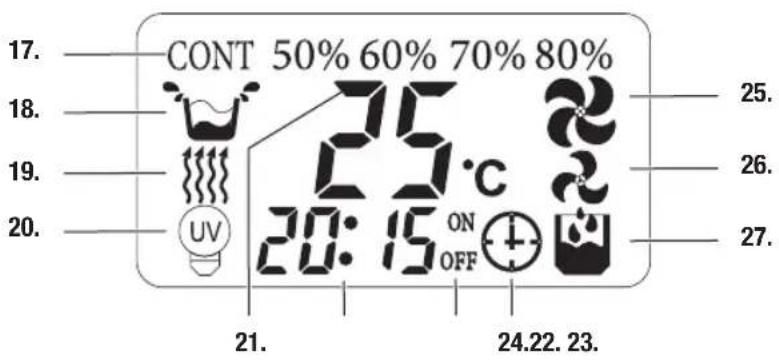

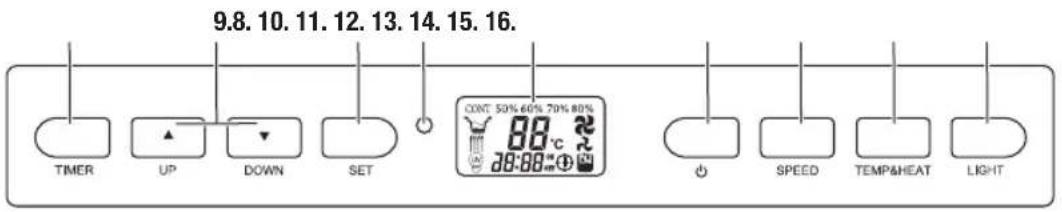

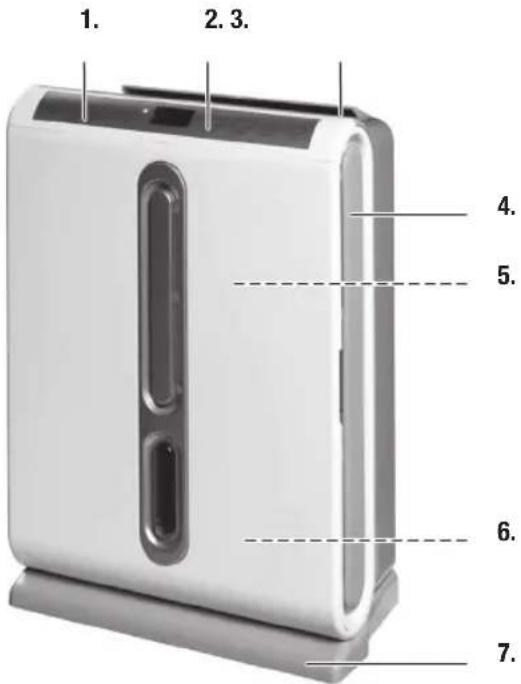

Übersicht der Bedienungs- und Geräteteile Übersicht der Zubehörteile 1 Bedienteil 2 LCD-Anzeige 3 Luftauslass 4 Lufteintritt 5 Luftfilter (waschbar; Innenseite) 6 Wassertank (Innenseite) 7 Standfuss mit Transportrollen 8 Timerfunktion 9 Einstelltasten Auf/Ab 10 Bestätigungstaste 11 Kontrollanzeige: Blau: Gerät eingeschaltet Rot: Wassertank voll 12 LCD-Anzeige 13 Ein-/Aus-Taste 14 Ventilationsstufe einstellen 15 Temperatur-/Heizungs- Einstellung 16 Licht einstellen 17 Luftfeuchtigkeitseinstellung 18 Wassertank voll 19 Heizfunktion eingestellt 20 Licht eingeschaltet 21 Luftfeuchtigkeit und Temperatur. Mit der SET-Taste Einstellung bestätigen oder löschen. Statusanzeigen: N I - löscht den ON Timer N 2 - löscht den OFF Timer O I - bestätigt den Timer 01 O 2 - bestätigt den Timer 02 22 Uhrzeit und Timereinstellung 23 ON: Timer-Einschaltzeit OFF: Timer-Ausschaltzeit 24 Timerbetrieb eingeschaltet 25/26 Gebläsestufe hoch/tief 27 Kompressor in Betrieb 28 Aktivkohlenfilter 29 3M™ High Air Flow-Filter 30 Drainageschlauch Turmix-AX 600-04.indd 5 22.1.2007 17:32:23 Uhr2.

1. Das Gerät auf eine feste

Unterlage stellen. Aufstellhin- weise auf Seite 9 beachten

2. Gerät vor der ersten Inbetrieb-

nahme mindestens 2 Stunden in aufrechter Position ruhen lassen

3. Netzstecker einstecken

4. Uhrzeit einstellen: SET-Taste 2

Sekunden lang drücken, dann mit p oder q Stunde einstel- len. SET-Taste erneut 2 Sek. drücken und dann mit p oder q Minute einstellen. Mit SET-Taste bestätigen

5. Gerät mit der Ein-/Aus-Taste

6. Mit den Tasten p oder q

gewünschte Luftfeuchtigkeit ein- stellen: 50, 60. 70, oder 80 %. CONT für dauerende Entfeuchtung wählen

7. Gebläsestufe mit SPEED-Taste

einstellen (tief oder hoch)

8. Timer-Einstellung: Siehe Seite 11

9. Mit der TEMP&HEAT-Taste

10. Raumtemperatur anzeigen:

TEMP&HEAT-Taste 2 Sekunden gedrückt halten

11. Gerät regelmässig reinigen

(s. Seite 13) Turmix-AX 600-04.indd 6 22.1.2007 17:32:27 Uhr6

2. Wichtige Sicherheitshinweise

Beim Gebrauch des Luftentfeuchters sollten folgende Sicherheitsvorkehrungen beachtet werden: – Bedienungsanleitung unbedingt sorgfältig lesen. – Bevor das Gerät erstmals in Betrieb genommen werden kann, muss es mindestens 2 Stunden in aufrechter Position stehen. – Die Gefahr eines Stromschlags besteht, wenn Gerät, Netzkabel oder Stecker in Wasser oder andere Flüssigkeit eingetaucht werden oder das Netzkabel eingeklemmt wird. – Gerät nicht mit nassen Händen berühren. – Gerät auf einen stabilen und horizontalen Boden stellen. – Elektrogeräte ausser Reichweite von Kindern anwenden. – Bei Nichtbenutzung oder vor der Reinigung stets den Netzstecker ziehen. Das Gerät vor dem Einsetzen oder Herausnehmen von Teilen (Filter, Wassertank etc.) oder vor der Reinigung stets vom Netz trennen (Netzstecker ziehen). – Geräte mit defektem Stecker oder Netzkabel und Geräte, die beschädigt wurden oder eine Fehlfunktion aufweisen, erst von einem autorisierten Kundendienst überprüfen und reparieren lassen, bevor sie wieder in Betrieb genommen werden. – Keine Verlängerungskabel verwenden. – Die Verwendung von Zubehör oder Ersatzteilen, die vom Hersteller nicht zugelassen sind, kann Feuer, Stromschlag und Verletzungen zur Folge haben. – Gerät nicht im Freien verwenden und keiner hohen Luftfeuchtigkeit (z.B. in Bad) aussetzen. – Das Netzkabel darf nicht mit heissen Flächen in Berührung kommen und sollte nicht von Tischen oder Arbeitsplatten herabhängen. – Das Gerät nicht in unmittelbarer Nähe von Gas- oder Elektroherden oder Grillöfen aufstellen. – Nicht mit Gegenständen in Geräteöffnungen eindringen; Stromschlaggefahr. – Das Gerät darf nur für die vorgesehenen Zwecke im Haushalt verwendet werden. – Um das Gerät auszuschalten, muss zuerst der Netzschalter ausgestellt und dann das Netzkabel gezogen werden. – Nach dem Auspacken des Geräts ist darauf zu achten, dass die Kunststoffhüllen an einem für Kinder nicht zugänglichen Ort verwahrt werden. – Personen, einschliesslich Kinder, die aufgrund ihrer physischen, sen- sorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen das Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. DIESE SICHERHEITSHINWEISE BITTE AUFHEBEN! Turmix-AX 600-04.indd 7 22.1.2007 17:32:32 Uhr8

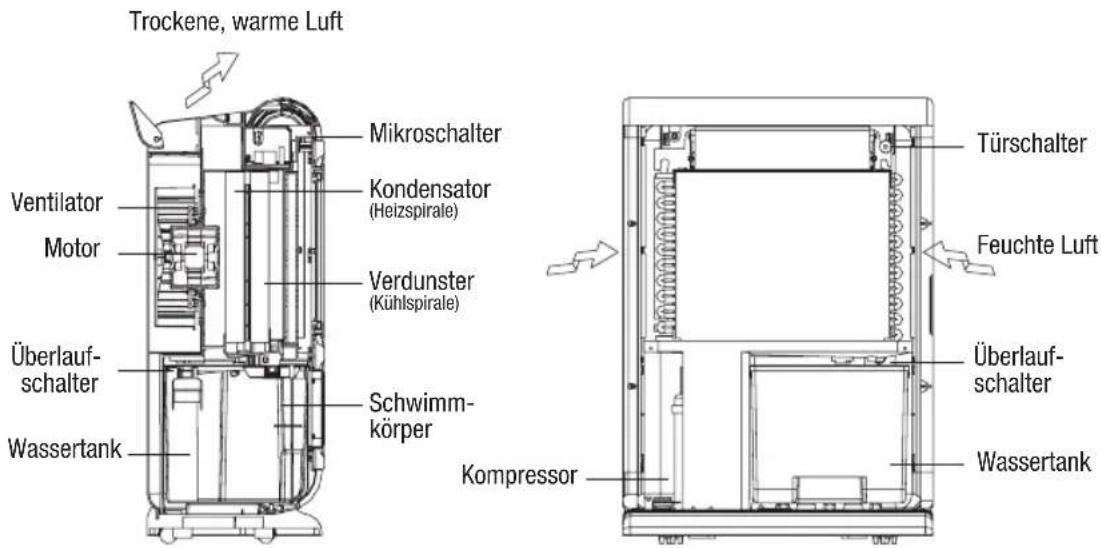

Trockene, warme Luft Ventilator Motor Überlauf- schalter Wassertank Kompressor Feuchte Luft Türschalter Überlauf- schalter Wassertank Ihr Luftreiniger und -entfeuchter saugt die Luft durch einen mehrstufigen, hocheffizienten und auswaschbaren Filter und über eine Kühlspirale an. Wenn die Raumluft die kalte Oberfläche der Kühlspirale passiert, kondensiert die darin enthaltene Feuchtigkeit und sammelt sich in einem herausnehmbaren Wasserbehälter. Die trockenere, etwas angewärmte Luft wird dann durch den Luftauslass, der sich hinter den Bedienungsschaltern des Gerätes befindet, wieder in den Raum geblasen. Wenn der Wasserbehälter voll ist, schaltet ein Mikroprozessor das Gerät automatisch aus und eine Warnleuchte zeigt an, dass der Behälter geleert werden muss. Es ist aber auch möglich, an der Rückseite des Gerätes einen Entwässerungsschlauch anzuschliessen, um damit das Wasser kontinuierlich abzuleiten. Der Luftreiniger und -entfeuchter bekämpft Kondensation, Schimmel und Feuchtigkeit im ganzen Haus. Er schützt Ihre Einrichtung, Wertgegenstände und die Raumdekoration vor den schädlichen Auswirkungen übermässiger Feuchtigkeit. Die Kombination aus Luftreiniger und -entfeuchter kann bei manchen gesundheitlichen Störungen hilfreich sein, wie z.B. bei Arthritis und bei Allergien im Zusammenhang mit hoher Luftfeuchtigkeit. Das Gerät kann gegen luftgebundene Allergene helfen, indem es übermässige Feuchtigkeit, Staub, Rauch, Tiergerüche, Schimmelsporen und Pollen aus der Luft ent- fernt. Es schafft auf diese Weise ein angenehmes Wohnumfeld, das Ihrem Wohlbefinden dient. Die Luft wird gereinigt, wenn der Luftreiniger und -entfeuchter in Betrieb ist, aber auch ohne Luftentfeuchtung, wenn die Betriebsart Luftreinigung eingeschaltet wird. Ihr Luftreiniger und -entfeuchter eignet sich auch gut zum Trocknen von Wäsche!

3.1 Funktionsweise des AX 600

Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, bitte die Bedienungs- anleitung vollständig durchlesen. Überschüssige Feuchtigkeit verteilt sich in der ganzen Wohnung, bzw. Haus, wie Sie es von Kochgerüchen kennen. Daher sollte der Luftentfeuchter in einem zentralen Raum aufgestellt werden, um die beste Wirkung zu erzielen, z.B. im geheizten Gang. Lassen Sie die Türen leicht geöffnet, damit die Luft in der Wohnung zirkulieren kann. Falls Sie in einem Raum grosse Probleme haben, wird empfohlen, das Gerät zuerst in diesem Raum aufzustellen. Später kann es dann an einen zen- traleren Ort gestellt werden. Für grösste Effizienz die Fenster und Aussentüren während des Betriebs des Luftentfeuchters schliessen. Gerät auf eine feste und stabile Unterlage stellen. Gerät nicht in die Nähe eines Radiators oder anderer Heizquellen stellen. Beim Aufstellen darauf achten, dass das Gerät sicher steht und der Luftfluss nicht durch Gegenstände wie z.B. Möbel behindert wird. Darauf achten, dass niemand über das Netzkabel stolpern kann und dass das Gerät ausser Reichweite von Kindern ist. Das Gerät hat auf der Unterseite 4 Rollen, die einen einfachen Transport ermöglichen. Vor dem Verschieben Gerät ausschalten, Netzstecker ziehen und Wassertank entleeren. Hinweis: Das Gerät darf nur in einem Temperaturbereich von 5 - 35 °C betrieben werden.

4.1 Erste Inbetriebnahme

Achtung! Bevor das Gerät zum ersten mal einge- schaltet werden darf, muss es mindestens 2 Stunden in aufrechter Position ruhen!

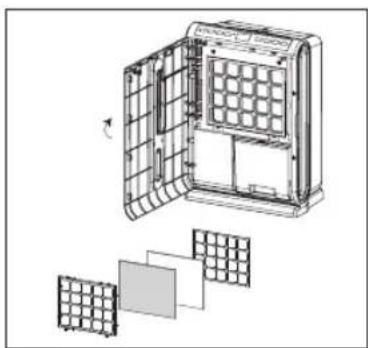

Der Luftentfeuchter ist mit einem hochwertigen, mehrstufigen Luftreinigungssystem ausgestattet. Reinigungsstufe 1 Die erste Stufe besteht aus einem auswaschbaren Staubfilter. Dieses absorbiert unangenehme Gerüche, Schimmel, kalter Zigarettenrauch, Fahrzeugabgase, so dass sie nicht mehr in die gereinigte Luft gelangen. Reinigungsstufe 2 Die zweite Stufe besteht aus einem Aktivkohlenfilter. Reinigungsstufe 3 Diese besteht aus einem 3M™ High Air Flow-Filter und hält Bakterien aus der Luft zurück. Hinweis Die Luftreinigungsfunktion kann auch ohne Luftentfeuchtung betrieben wer- den. Drücken Sie dazu die «LIGHT»-Taste und stellen den Hygrostat auf einen Wert von 80 %. Im Kapitel «Pflege und Reinigung» wird die Filterreinigung beschrieben (s. Seite 13). 4.3. Luftreinigung Turmix-AX 600-04.indd 10 22.1.2007 17:32:35 Uhr10

Die Uhrzeit wird in der LCD-Anzeige dauernd angezeigt. Beim Einstecken des Netzsteckers (oder nach einem Stromunterbruch) wird in der Anzeige 12.00 Uhr angezeigt. Um die Uhrzeit einzustellen, während 2 Sekunden die SET-Taste gedrückt halten (die linke Stundenanzeige beginnt zu blinken). Mit den Tasten p oder q die Stunde einstellen. Taste SET erneut 2 Sekunden gedrückt halten (die rechte Minutenanzeige beginnt zu blinken). Mit den Tasten p oder q die Minute einstellen. Durch Drücken der SET-Taste Einstellung abschliessen. Durch Drücken der - Taste Gerät einschalten. Durch erneutes Drücken wieder ausschalten. Durch wiederholtes Drücken der Tasten p oder q die gewünschte Luft- feuchtigkeit einstellen: CONT: Kontinuierliche Luftentfeuchtung unabhängig von der Luftfeuchtigkeit des Raumes 50 %: 50 % relative Luftfeuchtigkeit, ideal für das Wohlbefinden und zur trockenen Aufbewahrung geeignet 60 %: 60 % relative Luftfeuchtigkeit, für gutes Wohlbefinden 70 %: 70 % relative Luftfeuchtigkeit 80 %: 80 % relative Luftfeuchtigkeit. In den meisten Fällen schaltet der Kompressor dann aus Durch Drücken der Taste «SPEED» zwischen den beiden Gebläsestufen umschalten. In der Anzeige wird die Stufe angezeigt: für tiefe und für hohe Gebläsestufe. Der Timer stellt das Gerät zur gewünschten Zeit ein und wieder aus. Der Timer funktioniert nur, wenn die Uhrzeit eingestellt ist (siehe 4.4.). Bei eingeschaltetem Gerät: «TIMER»-Taste drücken (die linke Stundenanzeige beginnt zu blinken) und mit den Tasten p oder q die Ausschalt-Stunde einstellen. TIMER-Taste erneut drücken (die rechte Minutenanzeige beginnt zu blinken). Mit den Tasten p oder q die Minute einstellen (die Minute kann in 5er Schritten eingestellt werden). Wenn Sie möchten, dass das Gerät sich später wieder einschaltet, obige Schritte wiederholen. Durch erneutes Drücken der «TIMER»-Taste den Timer aktivieren. Bei ausgeschaltetem Gerät: Vorgang wie oben beschrieben wiederholen. Zuerst Einschaltzeit (und sofern gewünscht, anschliessend die Ausschaltzeit) eingeben. Timer löschen

Einstellungen durch Drücken der «TIMER»-Taste löschen. 4.4. Uhrzeit einstellen 4.5. Gerät ein-/ausschalten 4.6. Luftfeuchtigkeit einstellen 4.7. Gebläsestufe einstellen 4.8. Timer einstellen Turmix-AX 600-04.indd 11 22.1.2007 17:32:36 Uhr12

Normalerweise ist das blaue Licht eingeschaltet, sobald der Netzstecker ein- gesteckt wird. Durch Drücken der LIGHT-Taste kann das Licht ausgeschaltet werden (das -Symbol in der Anzeige erlischt). Durch erneutes Drücken der Taste wird das Licht wieder eingeschaltet und das -Symbol in der Anzeige leuchtet wieder auf. Beim Öffnen der vorderen Türe wird der Strom unterbro- chen und die Lampe erlischt. Durch Drücken der «TEMP&HEAT»-Taste Heizung einschalten. Durch erneutes Drücken wieder ausschalten. Die Heizfunktion kann zusammen mit dem Kompressor oder alleine betrieben werden. Die Heizung funktioniert nur bei Temperaturen unter 25 °C. Die Heizung verbessert die Entfeuchtungsleistung in kühlen Räumen. In der 2-stelligen LCD-Anzeige wird normalerweise die Luftfeuchtigkeit des Raumes angezeigt (in % relative Luftfeuchtigkeit). Bei einer Luftfeuchtigkeit unter 35 % wird LO und über 95 % HI angezeigt. «TEMP&HEAT»-Taste für 2 Sekunden gedrückt halten, um die Raumtemperatur anzuzeigen. 4.9. Licht einstellen 4.10. Heizung einstellen 4.11. Hygrostat 4.12. Raumtemperatur Turmix-AX 600-04.indd 12 22.1.2007 17:32:36 Uhr12

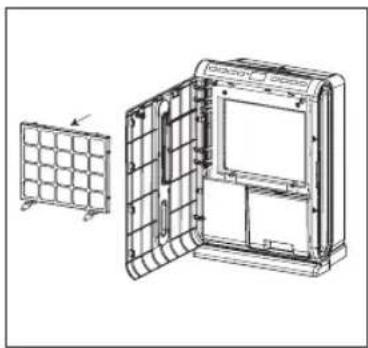

Gehäuse reinigen Gehäuse mit einem weichen Tuch reinigen. Keine chemische, gesundheits- schädliche Hilfsmittel, Benzin oder gar kratzende Reinigungsmittel verwen- den. Das Gehäuse kann sonst Schaden nehmen. Waschbaren Filter reinigen Das Gerät ist mit einem waschbaren Filter ausgestattet. Dieser hält Staub, Rauch, tierische Hautschuppen, Schimmelpilzsporen und Pollen zurück, um ein angenehmeres Raumklima zu erhalten. Es wird empfohlen, den Filter regelmässig zu überprüfen und wenn nötig, zu reinigen (mindestens monatlich oder nach längerem Nichtgebrauch des Gerätes): – Filter aus Halterung entnehmen 4. – Filter mit Staubsauger vorsichtig reinigen Wenn der Filter teilweise verschmutzt ist, etwas Reinigungsmittel mit lau- warmem Wasser auf den Filter geben und dann unter dem Wasserhahn mit kaltem Wasser gut ausspülen. Filter erst wieder einsetzen, wenn er komplett trocken ist 5. Filter und Halter nicht direkter Sonnenstrahlung oder direkter Wärme aussetzen, da sie sich sonst verformen oder Schaden nehmen! Aktivkohlefilter reinigen Der Aktivkohlefilter kann mit einem Staubsauger gereinigt werden. Niemals mit Wasser reinigen, da er sonst Schaden nimmt. Es wird empfohlen, den Filter aus hygienischen Gründen alle 6 Monate zu ersetzen. 3M™ High Air Flow-Filter Der 3M™ High Air Flow-Filter kann als Ersatzteil über den Kundendienst bezogen werden. 4.13. Pflege und Reinigung Vor jeder Pflege oder Reinigung unbedingt Netzstecker ziehen!

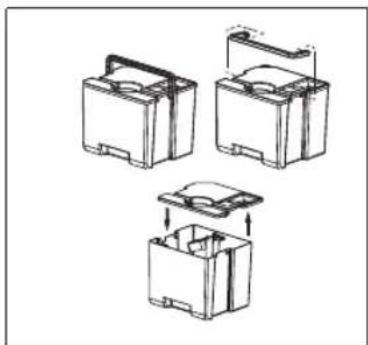

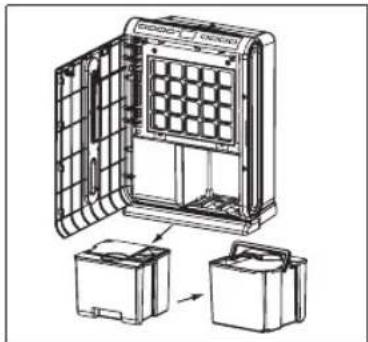

Wenn das Gerät über längere Zeit nicht gebraucht wird, bitte folgende Schritte durchführen: – Netzstecker ziehen und Netzkabel aufwickeln – Wassertank entleeren – Gerät und Filter reinigen. Gerät in Originalverpackung stellen oder vor Staub schützen – Gerät in aufrechter Position in einem kühlen, trockenen Ort und ausser Reichweite von Kindern aufbewahren Bei vollem Wassertank schaltet das Gerät automatisch aus und piepst zehn mal. Zudem wechselt die Kontrollanzeige auf dem Bedienteil die Farbe von blau auf rot und das Symbol leuchtet auf. In diesem Fall Wassertank wie folgt entleeren: – Fronttüre öffnen – Wassertank an der Griffmulde am Boden festhalten und leicht nach aus- sen ziehen 6. – Wassertank am Griff festhalten und zu einem Waschbecken tragen 6. – Wasser durch die dreieckige Öffnung entleeren 7. – Nach dem Entleeren den Wassertank wieder vorsichtig in das Gerät schieben. Türe schliessen und kontrolliren, ob die rote Anzeige auf blau gewechselt hat und das Symbol erlöscht ist Wassertank wie folgt reinigen 8: – Griff des Wassertanks so drehen, dass seine Befestigungsnocken mit den Schlitzen im Tank übereinstimmen – Griff vorsichtig aushängen und abnehmen – Abdeckung abnehmen – Wassertank und Deckel gründlich reinigen (nicht in Abwaschmaschine geben!) – Abdeckung wieder anbringen – Griff wieder anbringen 4.14. Aufbewahrung 4.15. Wassertank entleeren und reinigen

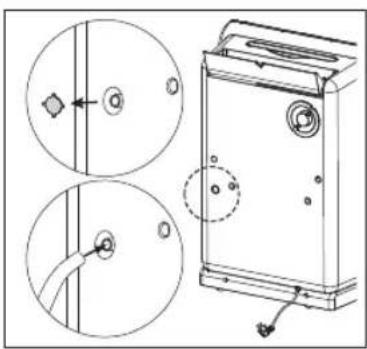

Das der Raumluft entzogene Wasser kann über die Drainageleitung auch kontinuierlich abgeleitet werden: – Netzstecker ziehen – Runde Abdeckung auf der Rückseite herausschneiden/-brechen (diese wird mit vier kleinen Halterungen festgehalten) – Mitgelieferter Drainageschlauch in die Öffnung schieben und fixieren – Der Wassertank muss auch bei angeschlossenem Drainageschlauch im Gerät sein – Sicherstellen, dass der Drainageschlauch bis zum Auslass gleichmässig nach unten läuft (er muss ein gleichmässiges Gefälle aufweisen) – Drainageschlauch am Ende nicht ins Wasser tauchen 4.16. Drainageleitung anschliessen

5.2 Aufbewahrung/Transport

Bei Nichtbenutzung oder Zustellung in das Service Center muss der Wassertank entleert werden. Ein-/Aus-Schalter ausschalten und Netzstecker ziehen. PROBLEM MÖGLICHE URSACHEN / LÖSUNGSVORSCHLÄGE Das Gerät läuft nicht – Ist der Netzstecker eingesteckt? – Leuchtet die Anzeige Wasserbehälter voll ? Wassertank leeren und neu oder richtig einsetzen Gerät scheint nur wenig Wasser zu entziehen – Sind zu viele Fenster oder Türen geöffnet? – Gibt es im Raum etwas, das sehr viel Wärme erzeugt? – Ist der Raum kalt? (Je kälter die Luft, desto weniger Feuchtigkeit wird vom Gerät entzogen.) Zusätzlich Geräteheizung einschalten. – Ist der Filter verschmutzt? – Ist die Luftfeuchtigkeit im Raum bereits ziemlich gering? Das Gerät scheint nicht zu funktionieren – Ist der Filter verschmutzt? – Ist der Lufteinlass oder -auslass verstopft? – Ist die Luftfeuchtigkeit im Raum bereits ziemlich gering? – Beträgt die Raumtemperatur weniger als 5 °C? Zu laut – Ist das Gerät ungleichgewichtig aufgestellt und erzeugt dadurch Schwingungen? – Ist der Fussboden unter dem Gerät uneben oder aus nicht festem Material? – Wirkt sich irgendetwas störend auf das Gerät aus? Der Ventilator im Gerät scheint nicht zu laufen – Ist der Filter verstopft? – Gibt es einen Fremdkörper, der den Betrieb des Gerätes stört? Die kontinuierliche Wasserableitung funktioniert nicht – Hat der Schlauch auf seiner ganzen Länge genügend Gefälle? – Ist der Schlauch abgeknickt oder zu stark gekrümmt? Turmix-AX 600-04.indd 16 22.1.2007 17:32:43 Uhr16

Ausgediente Geräte können bei einer Verkaufsstelle zur fach- gerechten Entsorgung kostenlos abgegeben werden. Geräte mit gefährlichem Defekt sofort entsorgen und sicher- stellen, dass sie nicht mehr verwendet werden können. Geräte nicht mit dem Hauskehricht entsorgen (Umweltschutz!).
