BEDIENUNGSANLEITUNG AX 410 Turmix

Luftbefeuchter-Ultrasonic

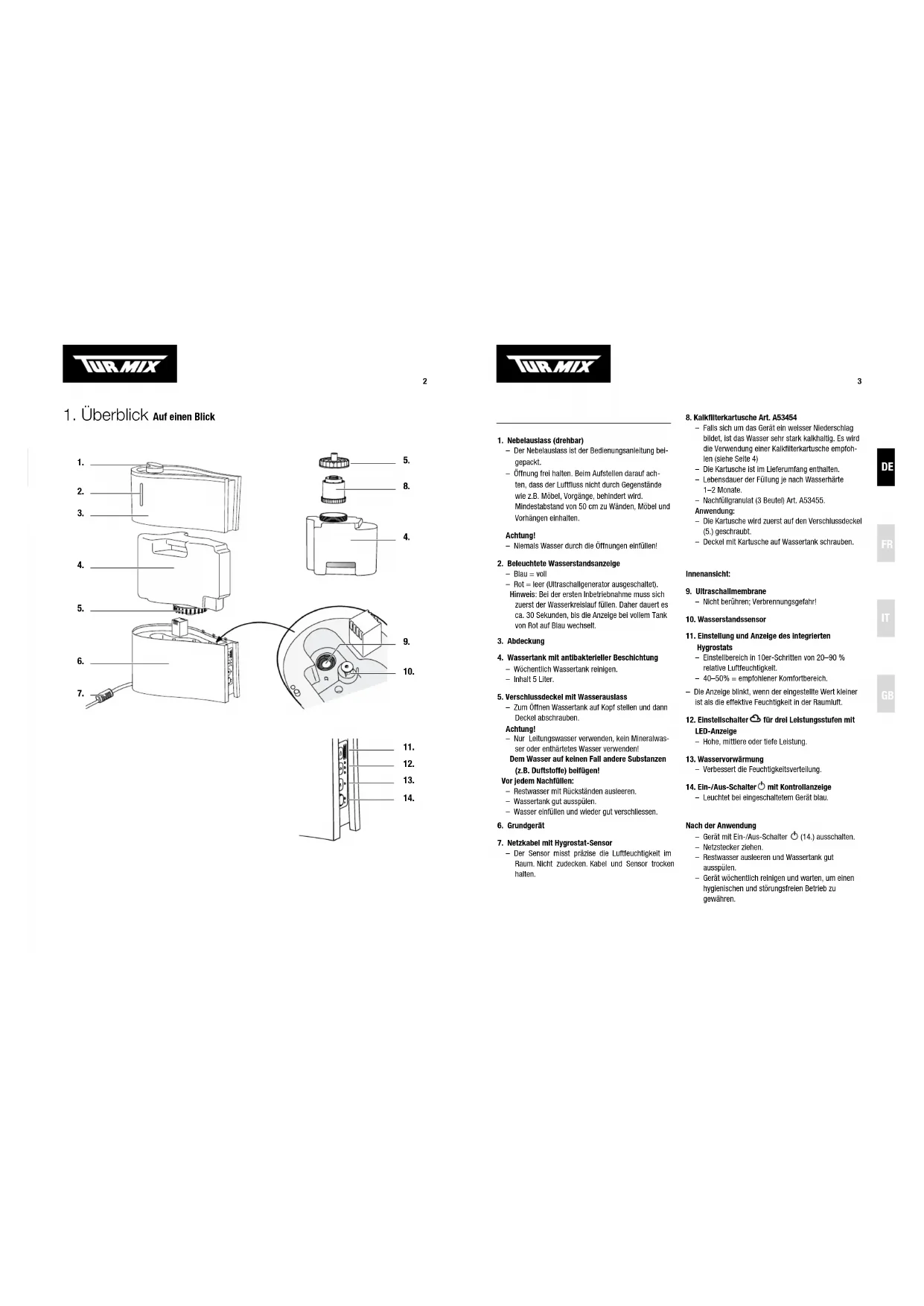

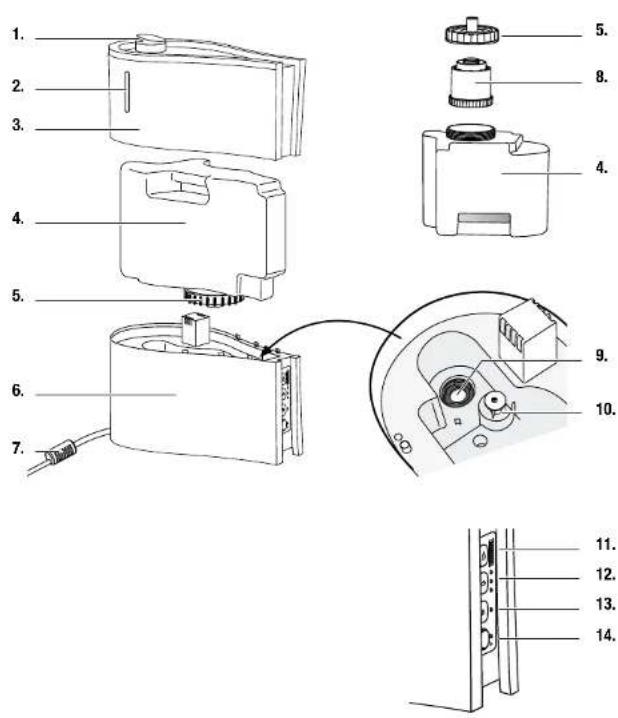

1. Überblick Auf einen Blick

1. Nebelauslass (drehbar)

• Der Nebelauslass ist der Bedienungsanleitung beigepackt.
• Öffnung frei halten. Belm Aufstellen darauf achten, dass der Luftfluss nicht durch Gegenstände wie z.B. Möbel, Vorgänge, behindert wird. Mindestabstand von 50 cm zu Wänden, Möbel und Vorhängen einhalten.

Achtung!

- Niemals Wasser durch die Öffnungen einfüllen!

2. Beleuchtete Wasserstandsanzeige

• Blau = voll
• Rot = leer (Ultraschallgenerator ausgeschaltet).
  Hinweis: Bei der ersten Inbetriebnahme muss sich zuerst der Wasserkreislauf füllen. Daher dauert es ca. 30 Sekunden, bis die Anzeige bei vollem Tank von Rot auf Blau wechseit.

3. Abdeckung

4. Wassertank mit antibakterieller Beschichtung

- Wöchentlich Wassertank reinigen.

- Inhalt 5 Liter.

5. Verschlussdeckel mit Wasserauslass

- Zum Öffnen Wassertank auf Kopf stellen und dann Deckel abschrauben.

Achtung!

• Nur Leitungswasser verwenden, kein Mineralwasser oder enthärtetes Wasser verwenden!
  Dem Wasser auf keinen Fall andere Substanzen (z.B. Duftstoffe) beifügen!

Vor jedem Nachfüllen:

- Restwasser mit Rückständen ausleeren.

• Wassertank gut ausspülen.
• Wasser einfüllen und wieder gut verschliessen.

6. Grundgerät

7. Netzkabel mit Hygrostat-Sensor

- Der Sensor misst präzise die Luftfeuchtigkeit im Raum. Nicht zudecken. Kabel und Sensor trocken halten.

8. Kalkfilterkartusche Art. A53454

• Falls sich um das Gerät ein welsser Niederschlag bildet, Ist das Wasser sehr stark kalkhaltig. Es wird die Verwendung einer Kalkfilterkartusche empfohlen (siehe Seite 4)
  – Die Kartusche ist im Lieferumfang enthalten.
  – Lebensdauer der Füllung je nach Wasserhärte
  1-2 Monate.
• Nachfüllgranulat (3 Beutel) Art. A53455.
  Anwendung:
• Die Kartusche wird zuerst auf den Verschlussdeckel (5.) geschraubt.
• Deckel mit Kartusche auf Wassertank schrauben.

Innenansicht:

9. Ultraschallmembrane

- Nicht berühren; Verbrennungsgefahrt

10. Wasserstandssensor

11. Einstellung und Anzeige des Integrierten

Hygrostats
- Einstellbereich in 10er-Schritten von 20–90 %
relative Luftfeuchtigkeit.
- 40–50% = empfohlener Komfortbereich.
- Die Anzeige blinkt, wenn der eingestellte Wert kleiner
ist als die effektive Feuchtigkeit in der Raumluft.

12. Einstellschalter für drei Leistungsstufen mit LED-Anzelge

Hohe, mittlere oder tiefe Leistung.

13. Wasservorwärmung

- Verbessert die Feuchtigkeitsverteilung.

14. Ein-/Aus-Schalter ⏻ mit Kontrollanzelge

– Leuchtet bei eingeschaltetem Gerät blau.

Nach der Anwendung

• Gerät mit Ein-/Aus-Schalter ⏻ (14.) ausschalten.
• Netzstecker ziehen.
• Restwasser ausleeren und Wassertank gut ausspülen.
• Gerät wöchentlich reinigen und warten, um einen hygienischen und störungsfreien Betrieb zu gewähren.

4

2. Inbetriebnahme

Bedienen

Aufstellen

• Der Nebelauslass ist der Bedlenungsanleitung belgepackt. Vor Gebrauch auf Abdeckung stecken. Der Luftauslass ist drehbar.
• Gerät auf eine ebene, stabile und wasserbeständige Unterlage stellen.
• Gerät niemals direkt unter einer Steckdose aufstellen.
• Beim Aufstellen darauf achten, dass das Gerät sicher steht und der Luftfluss nicht durch Gegenstände wie z.B. Möbel, Vorhänge, behindert wird. Das Gerät darf nicht in der Nähe von Vornängen, Möbeln oder Wänden stehen (Gefahr von Feuchtigkeitsschäden).
• Nicht in die Nähe von Radiatoren oder anderen Heizquellen stellen. Darauf achten, dass niemand über das Netzkabel stolpern kann und dass das Gerät ausser Reichweite von Kindern Ist. Kinder dürften nicht mit dem Gerät spielen.

Wichtige Hinweise:

• Gerät nur in trockenen Räumen bis 50 m² / 125 m³ Grösse und ohne Verlängerungskabel verwenden.
• Um zu verhindern, dass der Nebel auf den Boden fällt, sollte das Gerät mindestens 50 cm erhöht aufgestellt werden.

Wasser einfüllen/nachfüllen

- Gerät mit Ein-/Aus-Schalter ⏻ (14.) ausschalten.

• Netzstecker ziehen.
• Obere Gehäuse-Abdeckung (3.) abnehmen und Wassertank (4.) aus Gerät nehmen.
• Wassertank auf Kopf stellen und Verschlussdeckel abschrauben.
• Restwasser ausleeren und Tank gut ausspülen.
• Wasser einfüllen und wieder gut verschliessen.

Dem Wasser auf keinen Fall andere Substanzen (z.B. Duftstoffe) belfügen!

Tipp:

• Bel stark kalkhaltigem Wasser wird der Einsatz der Kalkfilterkartusche (8.) empfohlen, da sich sonst weisser Niederschlag um das Gerät bildet. Kalkfilterkartusche Art. A53454.
  – Lebensdauer der Füllung je nach Wasserhärte 1–2 Monate.
• Nachfüllgranulat (3 Beutel) erhältlich unter Art. A53455.

Anwendung:

• Die Kartusche (8.) wird zuerst auf den Verschlussdeckel (5.) geschraubt.
• Deckel mit Kartusche auf Wassertank schrauben.

5

Achtung!

• Nur Leitungswasser verwenden, kein Mineralwasser oder enthärtetes Wasser verwenden! Dem Wasser auf keinen Fall Salz oder andere Substanzen beifügen!
• Niemals Wasser durch die Nebelauslass-Öffnung einfüllen!

Beleuchtete Wasserstandsanzeige

Die Wasserstandsanzeige leuchtet je nach Füllstand:

- Blau = voll oder Rot = leer. Bei leerem Tank wird die Ultraschallmembrane automatisch ausgeschaltet. Sobald wieder ein gefüllter Tank eingesetzt ist, wird die Ultraschallmembrane nach dem Einschalten wieder aktiviert.

Hinweis:

- Bei der ersten Inbetriebnahme oder nach längerem Nichtgebrauch, muss sich zuerst der Wasserkreislauf füllen. Daher dauert es ca. 30 Sekunden, bis die Anzeige bei vollem Tank von Rot auf Blau wechselt. (Ein-/Aus-Schalter ◎ (14.) kurz betätigen, um das Gerät zu starten.)

Hinweise zur Funktionsweise eines Ultraschall-Luftbefeuchters:

• Beim Ultraschallprinzip versetzt eine Ultraschallmembrane (9.) das Wasser in Schwingung. Dabei werden feinste Wassertröpfchen von der Wasserobertfläche weggeschleudert. Diese Tröpfchen mischen sich in der runden Luftkammer mit Luft und werden dann mit Hilfe eines Ventilators als sichtbarer Nebel in den Raum geblasen.
• Die Luftfeuchtigkeit wird mit dem integrierten Hygrostat überwacht.
• Falls sich um das Gerät ein welsser Niederschlag bildet, ist das Wasser sehr stark kalkhaltig. Es wird die Verwendung einer Kalkfilterkartusche empfohlen (siehe Seite 3).
• Die Luftbeteuchtung wird durch zirkullerende Luft stark eingeschränkt (z.B. bei geöffnetem oder undichtem Fenster und hohen Räumen).
• Beachten Sie bitte, dass die Feuchtigkeit mit der warmen Luft aufsteigt und evtl. an einer Stelle unerwünscht kondensieren kann.
• Empfohlene Werte für die Luftfeuchtigkeit in Wohnräumen:

50% Luftfeuchtigkeit bei 18 °C Raumtemperatur

45% Luftfeuchtigkeit bei 20 °C Raumtemperatur

40% Luftfeuchtigkeit bei 22 °C Raumtemperatur

Gerät einschalten

• Netzstecker einstecken.
• Mit Ein-/Aus-Schalter ⬤ (14.) Gerät einschalten. Die LED-Anzeige leuchtet blau.

Einstellung und Anzeige des integrierten Hygrostats

• Einstellbereich in 10er-Schritten von 20–90 % relative Luftfeuchtigkeit.
• 40–50% = empfohlener Komfortbereich.
• Die Anzeige blinkt, wenn der eingestellte Wert kleiner ist als die effektive Feuchtigkeit in der Raumluft.

6

7

Einstellschalter 📋 drei Leistungsstufen mit LED-Anzeigen

- Je nach Bedarf die gewünschte Leistungsstufe wählen: Hohe, mittlere oder liefe Leistung.

Wasservorwärmung

- Durch die Wasservorwärmung wird eine verbesserte Feuchtigkeitsverteilung erreicht. Nach dem Einschalten der Wasservorwärmung vergehen ca. 3 bis 5 Minuten, bis die volle Wirkung erreicht wird.

Nach der Anwendung

– Gerät mit Ein-/Aus-Schalter ⏻ (14.) ausschalten.
- Netzstecker ziehen.
- Restwasser ausleeren und Wassertank gut ausspülen.
- Gerät regelmässig relnigen und warten, um einen hygienischen und störungstrelen Betrieb zu gewähren:
- Wöchentlich: Gehäusetelle reinigen.
- Falls eingesetzt, alle 1–2 Monate: Kalkfilterkartusche wechseln (Kalkfilterkartusche früher auswechseln bei Geruchsbildung, starker Verschmutzung oder Verkalkung sowie deutlich verringerter Befeuchtungsleistung).
– Jährlich: Nach Heizsaison Gerät reinigen.
- Vor der Aufbewahrung Gerät vollständig austrocknen lassen.

Reinigung und Wartung

Achtung!

• Netzstecker ziehen vor dem Reinigen, Warten, Entkalken oder Ausspülen des Gerätes.
• Grundgerät (mit Kabel) nie ins Wasser oder in andere Flüssigkeiten tauchen.
• Restwasser aus Gerät und Wassertank ausleeren und Wassertank gut ausspülen.
  – Gehäuse feucht abwischen und anschliessend trockenrelben.

Hinweise:

• Gerät und Wassertank regelmässig reinigen und warten, um einen hygienischen und störungsfreien Betrieb zu gewähren.
• Falls sich im Bereich der Ultraschallmembrane (9.) Kalkablagerungen bilden, Gerät mit TURMIX-Haushaltentkalker A51455 entkalken (Mischverhältnis Entkalkor : Wasser = 2:1).

Verwendungszweck

Dieses Gerät ist für den Gebrauch im Haushalt und nicht für gewerbliche Zwecke bestimmt. Die Gebrauchsanleitung bitte aufbewahren. Bei Weitergabe des Gerätes an Dritte bitte die Gebrauchsanleitung mitgeben.

Entsorgung

Ausgediente Geräte können bei einer Verkaufssteile zur fachgerechten Entsorgung kostenlos abgegeben werden. Geräte mit gefährlichem Defekt sofort entsorgen und sicherstellen, dass sie nicht mehr verwendet werden können. Geräte nicht mit dem Hauskehrlicht entsorgen (Umweltschutz!). Alte und verbrauchte Filterkartusche mit dem Hauskehrlicht entsorgen.

Sicherheitshinweise

Stromschlag-Gefahr!

Gerät nur gemäss Angaben auf dem Typenschild anschliessen und betreiben. Gerät nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen.

Darauf achten, dass Kinder keine Gelegenhelt erhalten, mit dem Gerät zu spielen.

Nach jedem Gebrauch Netzstecker ziehen, ebenso vor dem Wassernachfüllen, vor dem Reinigen, Zusammenbauen und beim Auftreten einer Störung. Die Zuleitung darf nicht in unmittelbarer Nähe von scharfen Kanten und heissen Flächen liegen. Reparaturen am Gerät, wie z. B. der Austausch einer beschädigten Zuleitung, dürfen nur durch unseren Kundendienst ausgeführt werden, weil so Gefährdungen vermieden werden können. Gerät nur mit unbehandeltem Leitungswasser betreiben. Gerät nie ohne Wasser und nur mit Originalzubehör betreiben.

Das Gerät niemals ins Wasser oder in andere Flüssigkeit tauchen: Kurzschlussgefahr. Bel Stromausfall bleibt das Gerät eingeschaltet.

Personen, einschließlich Kinder, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen das Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

8

Auf TUFIMIX Elektro-Haushaltgaräte gewähren wir eine Garantie von 2 Jahren am Kaufdatum. Wir verpflichten uns zum kostenlosigen Ersatz derjenigen Teile des Apparales, die einige Material- oder Fabricationsdeterer in der Garantikreisit schauftwalt werden. Rückstellungen sollen in der Originalverspackung oder gleichverativig verpackt erfolgen. Bei unachgemiszer Behandlung oder wenn von Drittpersonen Ergriffe vorgenommen werden, erfacht die Garantie. Beschädigungen durch hydrochemische Einflüsse (z. B. durch Verkalkung) sowie Teile, die einer normalen Abwicklung unterworfen sind, rällen nicht unter Garantie. Aussandern sind Schäden oder Funktionsdavonlungen, welche durch Wasser aus Entstiftungsanlagen entstanden sind, von der Garantie ausgeschlossen.

Bitte bewahren Sie Ihre Kaufquitbung songfällig auf, sie gilt als Garantienachweis.
