BEDIENUNGSANLEITUNG TRA2350P ROADSTAR

BEDIENUNGSCANLEITUNG

Inhaltsverzeichnis

EIN- UND AUSSCHALTEN DES GERÄTES. 12

FREQUENZBEREICHAUSWAHL. 13

SENDERSUCHE. 14-16

SPEZIALFUNKTIONEN 16

GEBRAUCH DER ANTENNE. 18-20

ZEITEINSTELLUNG 21-23

ALARM-TIMER UNDSLEEP-TIMER. 24-26

WEITEREFUNKTIONEN 26-30

EINFUHRUNG ZU DEN SPEZIALFUNKTIONEN. 30-32

TECHNISCHE DATEN. 33

BESONDERE GERÄTEMERKMALE

• Eingebaute Kontrolleinheit (MCU) zur Kontrolle und Anzeige der Senderfrequenz, der lokalen Zeit und Weltzeit, des Batteriestands und der Signalstärke.
• Acht unabhängige und hochwertige integrierte Schaltkreise und MOSFETs für hohe Empfindlichkeit, gute Schutz vor Störungen, geringes Grundrauschen, minimale Verzerrung usw.
• FM: 87,00-108,00 MHz, MW: 520-1710 kHz, (10 kHz-Schritte), 522-1620 kHz (9 kHz-Schritte), KW 1: 1711-10010 kHz, KW 2: 9990-19999 kHz, KW 3: 20000-29999 kHz.
• Anschlussmogglichkeit einer externen FM- und KW-Antenne für Rundfunkfernempfang und lokalen FM-Kabelempfang. Für eine bessere Empfindlichkeit des MW-Empfangs ist darüber hinaus eine Buchse (500 Ohm) zum Anschluss einer externen Antenne und eines Erdungsdrahes vorgesehen.
• FM-Genauigkeit: 10kHz , AM-Genauigkeit: 1kHz .
• AM-IF-Ausgang zur Nutzung weiterer Funktionen des AM-Bandes, z.B.:CW, SSB (Single Side Band), DRM (Digital Radio Mondial), SSTV (Slow Scan TV) usw.
• PLL- Technologie mit zweistufiger Abwärtsmischung bei AM-Betrieb für eine hervorragende Spiegelfrequencydamping: KW > 40dB , MW > 60dB .
• Integrierter FET-Equalizer und Mischer, digitale Track-Tuning-Technologie

bei MW-Empfang sowie eine spezielle Technologie zur Beseitigung von Signalstörungen bei KW-Empfang für einen hervorragenden, störungsfreien AM-Empfang.

• Einstellung der IF-Bandbreite (wide/narrow) sowie Regulierung der Verständung hochfrequenter Signale zur Aufbereitung des Sendersignals für einen optimalen Empfang.
• Tuningregler zur Einstellung der Senderfrequenz.
• Vielfältige Funktionen wie Zweifachtimer, Alarmfungtion, Schlummerfunktion (Snoopze) und Einschlafautomatik (Sleep).
• Tastenton und Tastensperre.
• Anhören von FM-Stereosendern über Kopfhörer. Außer dem kann der Benutzer den FM-Stereoempfang deaktivieren, um einen besseren Rauschabstand zu erzielen.
• Dank des Audioanschlusses zur Ausgabe des linken und rechten Audiokanals kann these Gerät als Tuner verwendet und an einen Lautsprecherveränder zu Erzielung einer besseren Klangqualität angeschlossen werden.
• Eingebauter 5-Zoll-Lautsprecher und BTL-Audioverträger, Hochtöner und Tuningregler für Tieftonlautsprecher zur Einstellung des vom Benutzer gewünschten Klangs.
• LCD-Display mit manueller, temporärer oder dauerhafter Hintergrundbeleuchtung. Zwei verschiedene Beleuchtungsmethoden.

Tastenbeleuchting über entsprechende Taste einstellbar.

• Verschiedene Möglichkeit der Stromversorgung: externe Wechselstromversorgung mit 230 VAC und Gleichstromversorgung mit 6-9 VDC sowie Batteriespeisung mit 4 R20- und 4 AA-Alkalibatterien oder Akkus; außerdem ist das Aufladen von Akkus möglich.

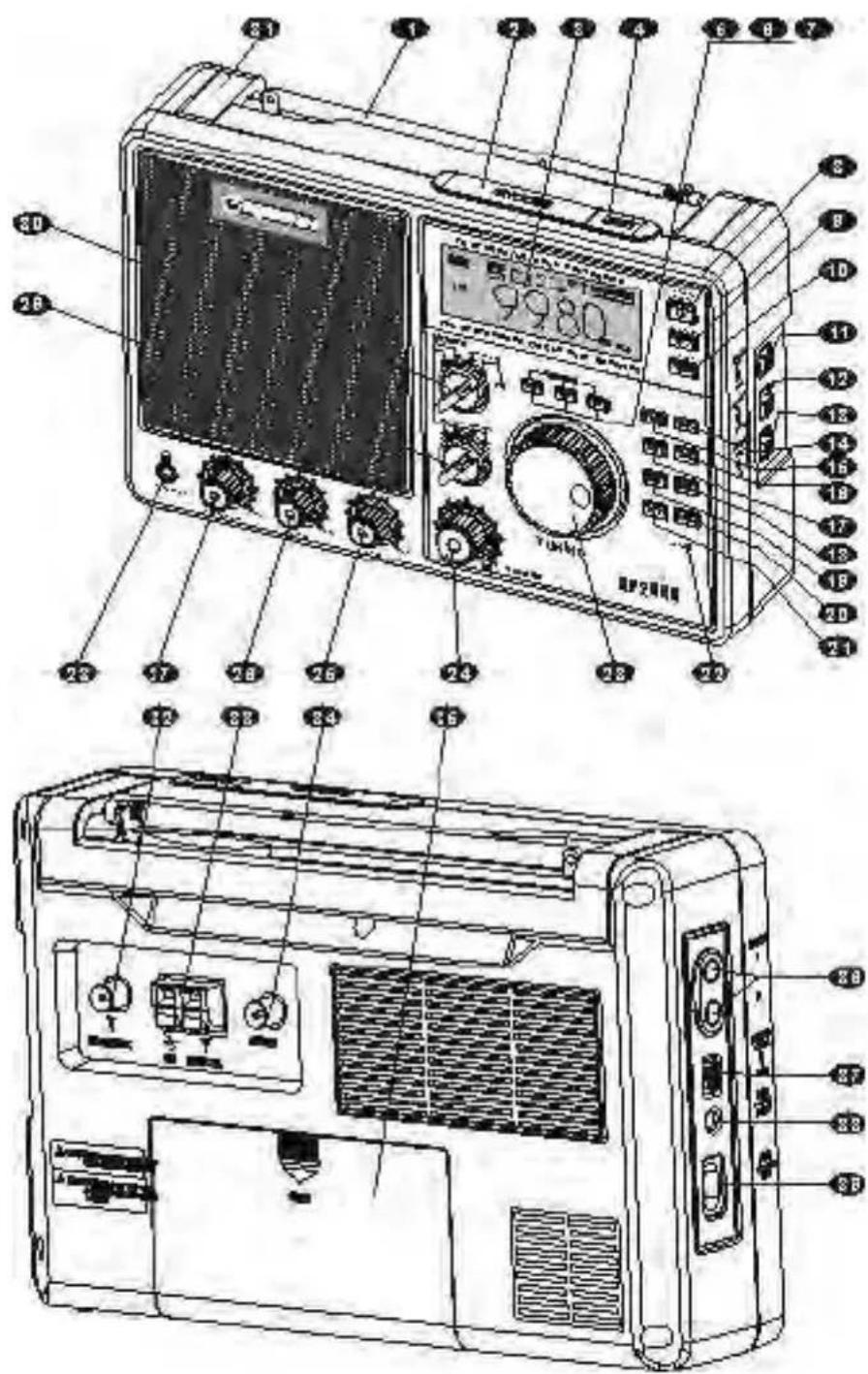

BEDIENELEMENTE UND FUNKTIONEN

1. Teleskopantenne zum Empfang von FM/KW-Sendern: Ziehen Sie die

Teleskopantenne aus und richten Sie sie für einen optimalen Empfang in einer senkrechten Position aus.

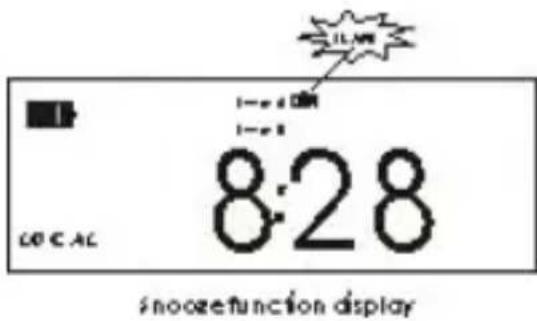

1. Snooze-Taste: Drucken Sie diese Taste, um die Schlummerfungtion im

Alarmmodus zu aktivieren. In thisem Fall erfolgt eine Weckwiederholung nach

fün f Minuten. Bei langer Betatigung der Taste wird hingegen der Tastenton fur

alle Tasten ein- bzw. ausgeschaltet.

1. LCD-Display: zur Anzeige von Zeit, Frequenz, Batteriekapazität, Signalstärke

usw.

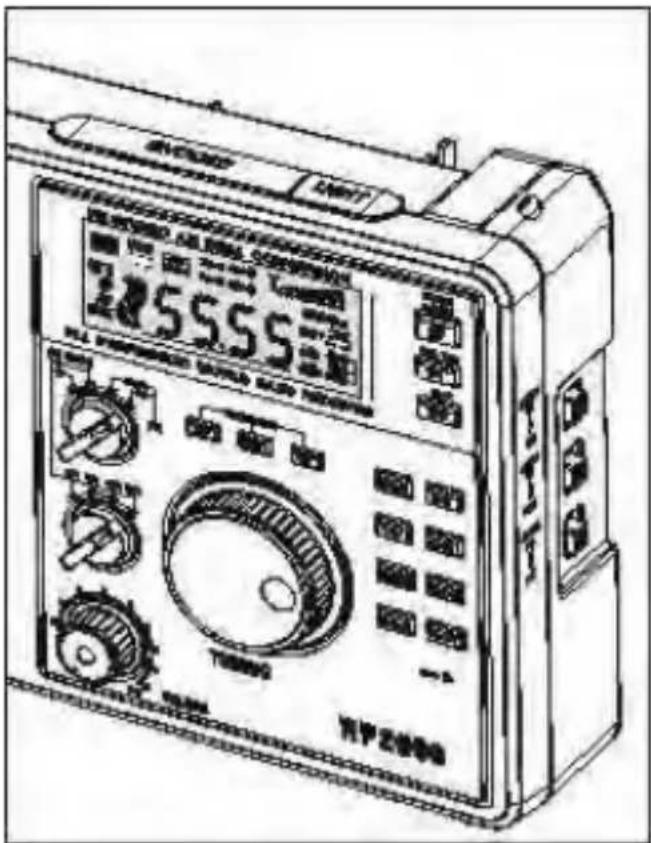

1. Nachtlichttaste: Drücken Sie diese Taste kurz, um das Nachtlicht acht

Sekunden lang einzuschalten, oder betätigten Sie die Taste für eine dauerhaft

Beleuchtung lange. Bei eingeschalteter Beleuchtung verwenden Sie diese Taste,

um das Licht abzudimmen.

1. Stop-Taste für Tuningregler: Wenn Sie diese Taste während des Betriebs

drücken, kann über den Tuningregler keine Frequenz eingestellt werden.

1. Slow-Taste für Tuningregler: Drücken Sie diese Taste während des Betriebs,

wenn Sie die Frequenz mittels des Tuningreglers in kleinen Schritten (FM 10kHz

und AM 1kHz ) erhöhen oder verringern möchten.

1. Fast-Taste für Tuningregler: Drücken Sie diese Taste während des Betriebs,

wenn Sie die Frequenz mittels des Tuningreglers in große Schritten (FM 100

kHz, KW 5 kHz, MW 9 kHz oder 10 kHz) erhöhen oder verringn möchten.

1. Taste Power/Sleep: Zum Ein- und Ausschalten des Gerätes sowie zur Zeiteinstellung für die Einschlafautomatik.
2. Lokal-/Weltzeittaste: Verwenden Sie diese Tastes zur Anzeige der Lokal- und Weltzeit. Drücken Sie die Tastes zur Zeitumschaltung fünf Sekunden lang. Beim Rücksetzen des Gerätes auf die Standardeinstellungen (Reset) wird von den zwei verfügbarn Zeitanzeigeformaten die Lokalzeit angezeigt.
3. Tastensperre: Drücken Sie diese Taste kurz, um die Tastensperre einzuschalten und die anderen Tasten (mit Ausnahme des Lichtschalters) zu deaktivieren. Drücken Sie diese Taste lange, um die Funktion wieder aufzuheiten.
4. Lichtschalter: Stellen Sie den Schalter auf ON, schaltet sich die Tastenbeleuchtung acht Sekunden lang ein. Diese Funktion ist weitere nützlich zur Erkennung der Tasten bei Nacht.
5. Lokal/DX-Umschalter: zum Empfang starker oder schwacher Signale unter unterscheidlichen Empfangsbedingungen.
6. Antennenschalter: Stellen Sie den Schalter bei Verwendung einer externen oder internen Antenne entsprechend um.

7. Stundentaste: Bei der Zeiteinstellung wird diese Taste zur Einstellung und Erhöhung des Stundenwertes verwendet. Halten Sie diese Taste fünf Sekunden lang gedrückt, um zwischen dem 12- und dem 24-Stunden-Zeitanzeigeformat umzuschalten.

8. Minutentaste: Diese Tastes dient bei der Zeiteinstellung zur Einstellung und Erhöhung des Minutenwertes.

9. Alarminstellungstaste: Nach Einschaltung des Modus Timer A/B konnen Sie mittels dieser Taste den Signalton-Timer oder den Einsatz-Timer stellen oder aber die Alarminstellung rückgangig machen.
10. Zeiteinstellungstaste: Drücken Sie diese Taste zur Uhrzeiteinstellung lange. Betätigten Sie diese Taste auch, um die Uhrzeitanzeige während des Radiobetriebs einzublenden.
11. Taste Timer B: Drücken Sie diese Taste lange, um die Einstellung des Alarms B vorzunehmen. Betätigten Sie die Taste während der Radiowiedergabe zur Anzeige des Timers B.
12. Taste Timer A: Drücken Sie diese Taste lange, um den Alarm A einzustellen. Betätigten Sie die Taste während der Radiowiedergabe zur Anzeige des Timers A.
13. Fast-Tuning-Taste: Nutzen Sie diese Taste zum schellen Einstellen der Frequenz während der Sendersuche. Die Frequenzverstellung erfolgt in folgenden Schrittgroßen: 1000kHz bei FM, 100kHz bei MW sowie Meterbandform bei KW.
14. Ladetaste: Drücken Sie diese Taste bei ausgeschalteten Gerät, um den Ladevorgang zu bestätigten.
15. Resetöffnung: zum Rücksetzen der Geräteinstellungen.

16. Tuningregler: zur Einstellung von Zeit und Frequenz.

17. Lautstärkeregler

18. Bassregler
19. Hochtonregler
20. MW/KW-Verständungsregler: für einen optimalen Empfang bei MW/KW-Frequenzbändern.
21. Stereokopfhörerbuchse: zum Anhören von FM-Stereosendern über Kopfhörer
22. MW/KW1/KW2/KW3-Bandwahlschalter: Drehen Sie diesen Schalter, um das gewünschte Frequenzband einzustellen.
23. FM/AM-Bereichwahlschalter: Verwenden Sie diesen Schalter zum Umschalten zwischen FM-Monoempfang, FM-Stereoempfang, Breitbart-AM und Schmalband-AM.
24. Handgriff
25. Buchse für externe FM/KW-Anteenne
26. Buchse für externe MW-Antenne
27. AM-IF-Ausgangsanschluss
28. Batteriefach
29. Audioausgangsverbinder
30. Batteriewahlschalter: Das Batteriefach verfügt über zwei Unterverilungen zum Einlagen zweier verschiedene Batteriegrößen.
31. Buchse für externe Gleichstromversorgung (6-9 V)
32. Buchse für externe Wechselstromversorgung (230 V)

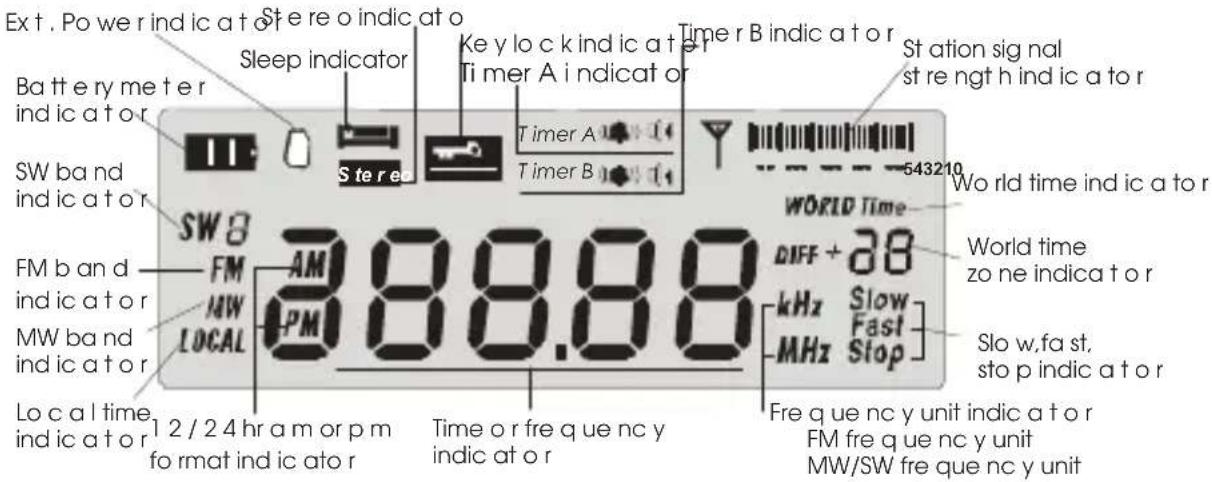

Beschreibung der LCD-Displayanzeige

STROMVERSORGUNG

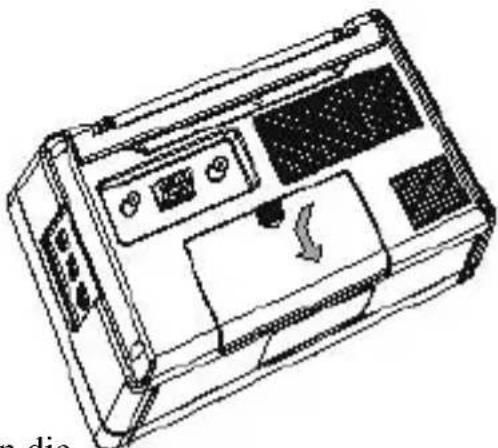

1. Batterie

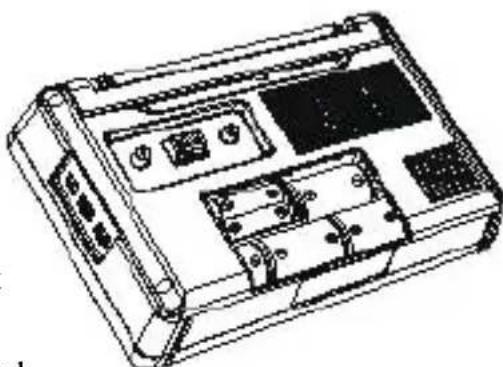

1. Dieses Gerät kann über eine Batterie der Höhe D

oder AA mit Strom versorgt werden. Nach dem Einlagen

der Batterie in das Batteriefach (35) stellen Sie

bitte den Batteriewahlschalter (37) auf die

richtige Position ein.

1. Dieses Gerat verfügt über eine Batterie

standsanzeige und schaltet automatisch ab, wenn die

Stromversorgung unzureichend ist. Nach dem Einlagen

einer neuen Batterie wird auf dem Display

das Symbol angezeigt.

1. Wird die Batteriestandsanzeige blinkend

dargestellt, weist dies daraufhin, dass das Gerät

automatisch nach einigen Minuten abschaltet und

eine neue Batterie eingelegt werden muss.

1. Legen Sie eine neue Batterie ein, woraufhin die

Batteriestandsanzeige 2 Sekunden lang durch das

Symbol dargestellt wird.

HINWEIS:

1. Verwenden Sie keine alten Batterien mit neuen.

2. Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, behmen

Sieitte die Batterie hereaus,um einem Auslaufen der Batterie und einer

Beschädigung der Geräteile vorzubeugen.

1. Wird die Batterie ausgetauscht oder die externe Stromversorgung abgetrennt,

läuft die Uhr zehn Minuten lang weiter, so dass Sie genug Zeit zum Einlagen der

neuen Batterie haben.

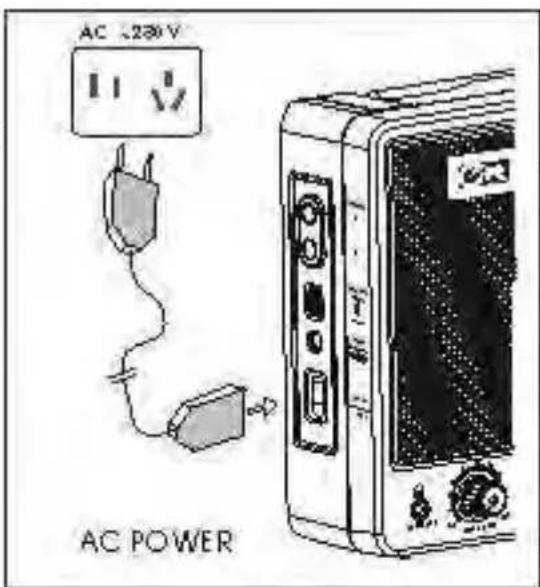

2. Netzversorgung

Bei Anschluss des Wechselstromnetz-kabels an die Wechselstrombuchse (39)

wird das Gerät mittels Wechselstrom betrieben.

Wird die Stromversorgung versehentlich unterbrochen oder ist der

Stecker nicht fest in die Wandsteckdose

eingesteckt, erfolgt die Stromversorgung

automatisch über die Batterie im Gerät.

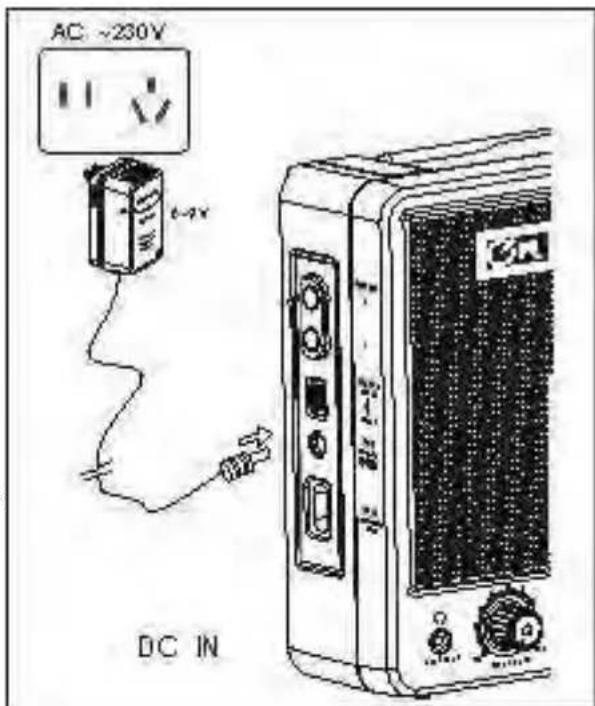

3. Externes Gleichstromnetzteil (nicht enthalten)

Bei Anschluss des Gleichstromnetzteils

an die Gleichstrombuchse (38) wird das

GerämtmittelsGleichstrombetrieben.

Wird die Stromversorgung versehentlich

unterbrochen oder ist der Stecker nicht fest

in die Wandsteckdose eingesteckt, erfolgt die

Stromversorgung automatisch über die

Batterie im Gerät.

Bitte verwenden Sie ein Gleichstrom

netzteil, das eine Spannung von 6-9 V

und eine Stromstärke von 500 mAliefert.

Der Innenpol des Gleichstrom

steckersistnegative(）

Im Falle einer Nichtbeachtung ist eine

unter Umständen)sogar schwere Beschädigung

des Gerätes oder des Gleichstromnetzteiles möglich.

EIN- UND AUSSCHALTEN DES GERÄTES

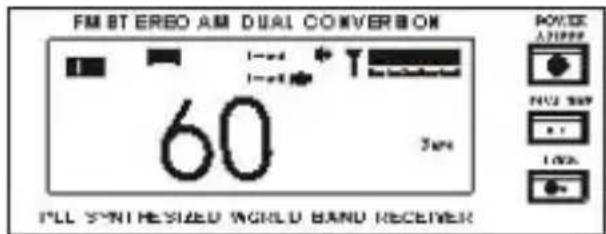

1. Einschalten des Gerätes

Drücken Sie zum Einsatz des Gerätes

auf die Taste Power/Sleep (8), woraufhin

auf dem Display „60“ und das

Symbol angezeig werden; das

Gerät schaltet sich automatisch nach

60 Minuten ab.

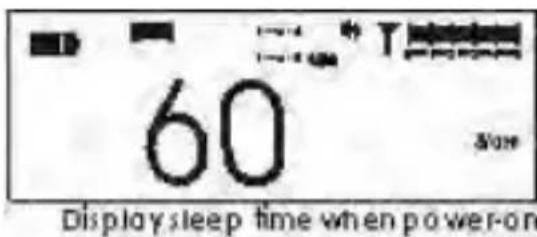

LCDscreepdyspssleeptimewhenturnontheunit

Wenn Sie die Zeiteinstellung der Einschlaf

automatik (Sleep)ändern möchten, drücken Sie

mehrfach auf die Taste Power/Sleep (8),

um die Zeitangabe auf der Displayanzeige

auf die gewünschte Zeit einzustellen. Die

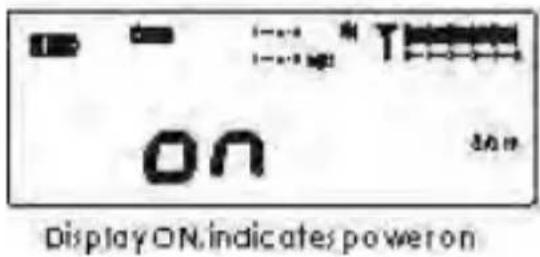

Anzeige „ON“ gibt an, dass das Gerät während

der gesamten Zeit eingeschaltet bleibt.

2. Lautstärkeeinstellung

Drehen Sie den Lautstärkeregler (24) zum

Erhöhen oder Senken der Lautstärke.

3. Einstellung von Hochtönen

und Bassen

Stellen Sie mithilfe des Hochtonreglers (26)

oder des Bassreglers (25) die gewünschte

Klangqualität ein.

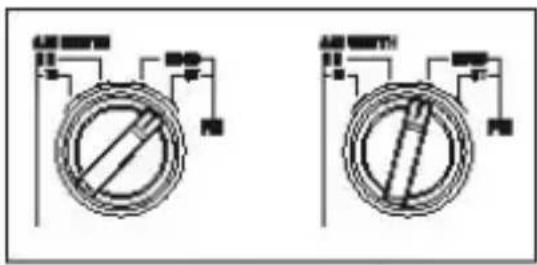

AuswahldesFM-Frequenzbereichs

1. Schalten Sieitte beim Anhoren eines

FM-Senders über die eingebauten Laut-

sprecher den FM/AM-Bereichwahlschalter

(30) auf FM MONO, da FM MONO über

einen besseren Rauschabstand verfügt und

störfreier als FM STEREO ist.

FM band selector

1. Be der Wiedergabe über Kopfhörer oder einen

externen Stereoverträker stellen Sie den

FM/AM-Bereichwahlschalter(30) auf FM ST, damit

Sie FM-Stereosender anhören können.

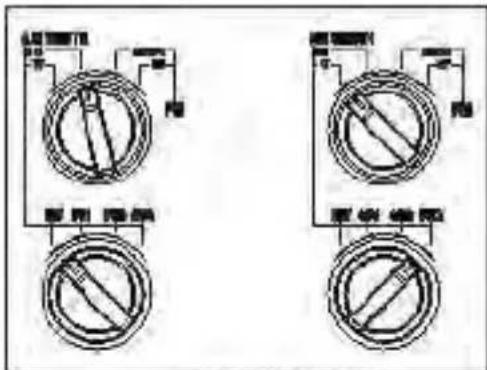

AuswahldesAM-Frequenzbereichs

Drehen Sie den FM/AM-Bereichwahl-

schalter (30) generell auf Schmalband-AM.

Wahlen Sie dann mittels des Schalters (29)

MW, KW1, KW2 oder KW3 aus.

AM band selector

Sollete die Klangqualität nicht gut sein,

konnen Sie den FM/AM-Bereichwahlschalter (30)

auf Breitbart-AMumstellen, um so eine

bessere Klangqualität zu erzielen.

HINWEIS: 1. Bei Einstellung von Schmalband-AM ist ein klarerer

Senderempfang möglich.

1. Durch Einstellung von Breitband-AM kann eine bessere Tonqualität erzielt werden.

SENDERSUCHE

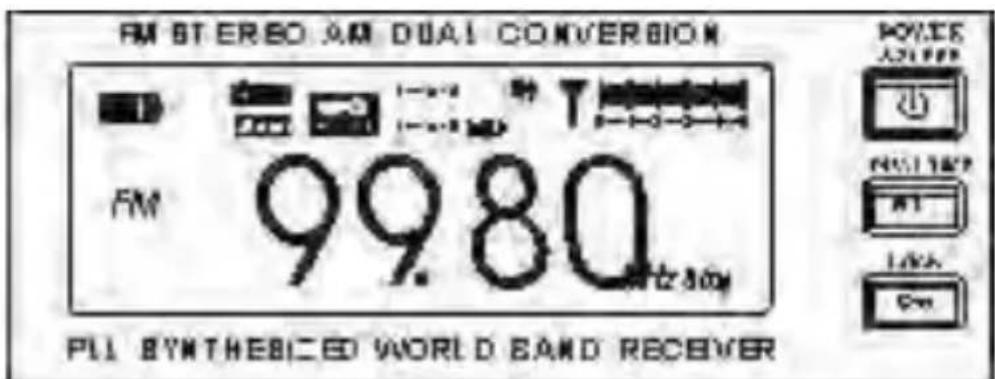

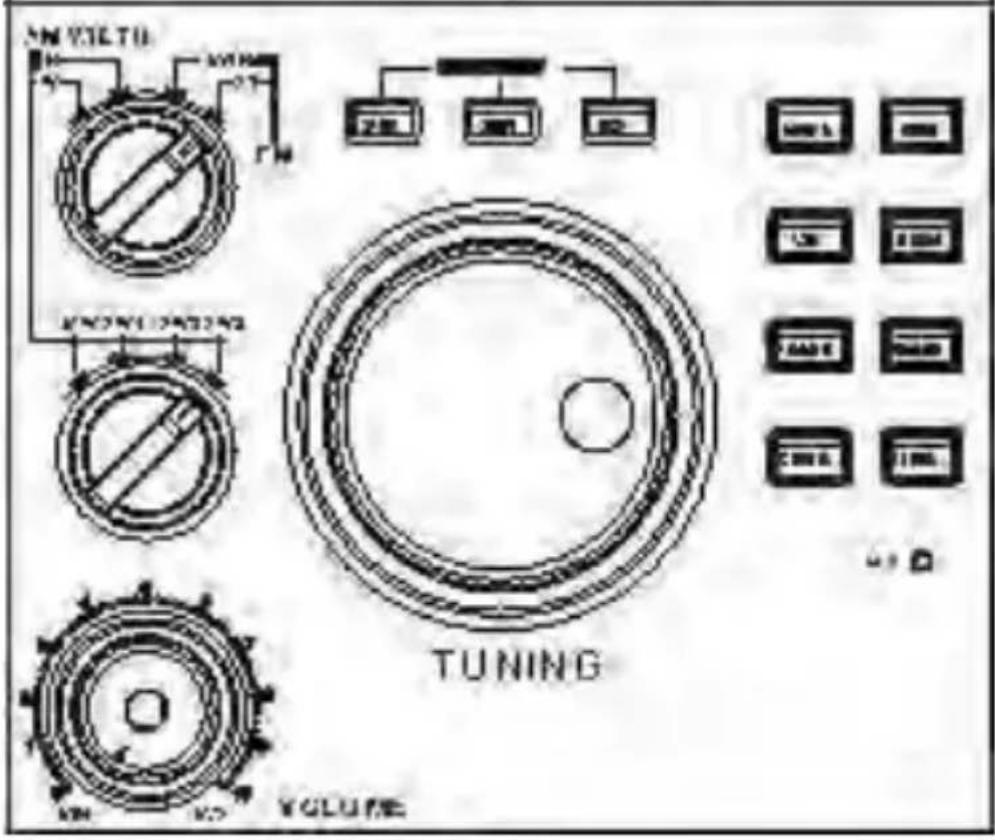

Zur Sendersuche drücken Sie während des Radiobetriebs auf die Taste Fast oder die Taste Slow, um auf die schnelle bzw. langsame Frequenzsuche umzuschalten. Darüber hinaus konnen Sie zur Einstellung des gewünschten Senders auch die Fast-Tuning-Taste verwenden. Für eine optimale Sendereinstellung achten Sie auf das Signalstärkesymbol und eine prazise Frenzeinstellung und regulieren Sie die Einstellung nach Gehör.

Hinweis: Dieses Gerät verwendet die PLL-Technologie, wodurch

Frequenzabweichungsprobleme ausgegliedchen werden konnen.

1. Drücken Sie bei eingeschalteten Radio auf die Taste Slow (6), woraufhin die Anzeige „SLOW“ eingeblendent wird, und drehen Sie den Tuningregler dann, um die Frequenz in Schritten von 10kHz bei FM, 1kHz bei MW und 1kHz bei KW zu erhöhen bzw. zu senken.

2. Drücken Sie bei eingeschaltetem Radio auf die Taste Fast (7), woraufhin die Anzeige „FAST“ eingeblendent wird, und betätigten Sie dann den Tuningregler, um die Frequenz in Schritten von 100 kHz bei FM, 9 kHz oder 10 kHz bei MW und

5kHz bei KW zu erhöhen bzw. zu senken.
3. Drücken Sie bei eingeschalteten Radio auf die Taste Stop (5), um den Tuningregler zu sperren; es erscheint hierbei die Anzeige „STOP".
4. Drücken Sie bei eingeschaltetem Radio auf die Fast-Tuning-Taste (20), um die Frequenz beim FM- und MW-Frequencyband in Schritten von 1000kHz (FM) und 100kHz (MW) umzustellen; bei KW erfolgt die Verstellung in Meterbandform.

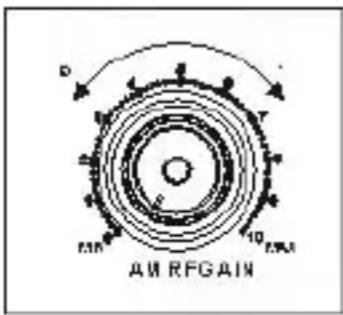

Verständkungsregelung bei MW/KW

Stellen Sie den MW/KW-Verständungsregler (27) beim

MW-Empfangitteauf ,^ ,da dadurch eine optimale Empfindlichkeit erzielt wird.

Ein starkes Signal kann zu einer Signalüberlastung führen,

wodurch der Ton verzerrt wird. Drehen Sie den Regler in

einem solchen Fall gegen den Uhrzeigersinn, um die

Überlastung aufzuheiten und den Verzerrungseffekt zu beseitigen.

Sollten starke elektromagnetische Störungen in der

Nähe des Gerätes auftreten, empfeihlt es sich,

den MW/KW-Verständungsregler (27) (siehe besoin

stehende Abbildung) entsprechend zu verstellen, um

die Empfindlichkeit und die Störung zu vermindern.

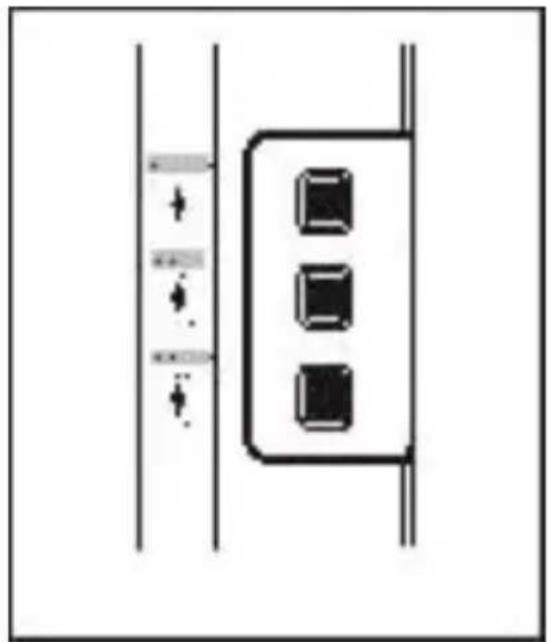

Lokal/DX-Umschalter für AM-Empfang

Dieses Gerät verfügbar über einen

Lokal/DX-Umschalter (12), der dazu dient,

starken Signalinterferenzen bei MW-Serndern

entgegenzuwirken. Stellen Sie den Lokal/

DX-Umschalter (12) generell auf DX ein.

Im Falle von Signalstörungen durch FM

Sender mit starkem Signal, VHF TV,

BP Pager und UHF stellen Sie den Schalter

auf lokal um. Drehen Sie bzw den MW/KW-

Verständungsregler(27), um Störungen gezielt

entgegenzuwirken.

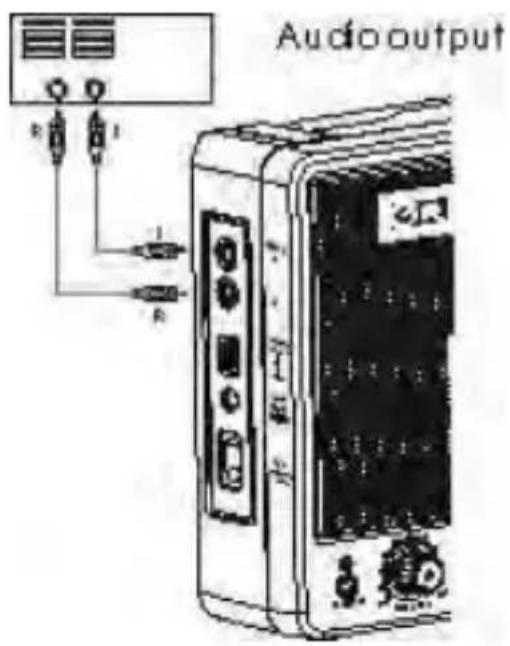

Audioausgang

Das Gerät verfügt über einen L/R-Audio

ausgang (36) zum Anschluss eines externen

Stereoverständerkers. Zum Hören von

FM-Stereoprogrammen stellen Sie den

FM/AM-Bereichwahlschalter(30) auf ST,

wobei auf dem Display das Stereosymbol

eingeblendent wird. Ist das Signal zu schwach

oder handelt es sich nicht um einen Stereosender, wird

das Stereosymbol nicht auf dem Display angezeigt.

Zum Signalempfang mittels FM-Fernempfang (FM DX)

stellen Sie den FM/AM-Schalter (30) auf MONO,

um so einen besseren Rauschabstand zu erzielen.

Das Audioausgangssignal wird nicht über

den Lautstärkeregler geändert.

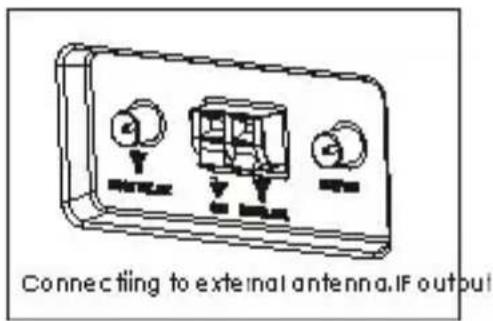

GEBRAUCH DER ANTENNE

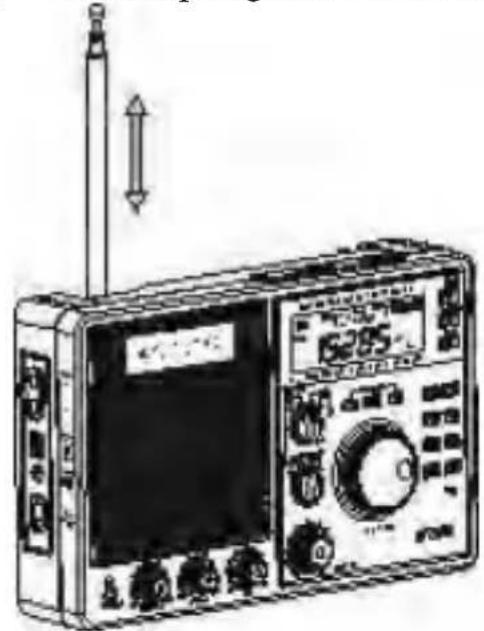

1. FM-Empfang

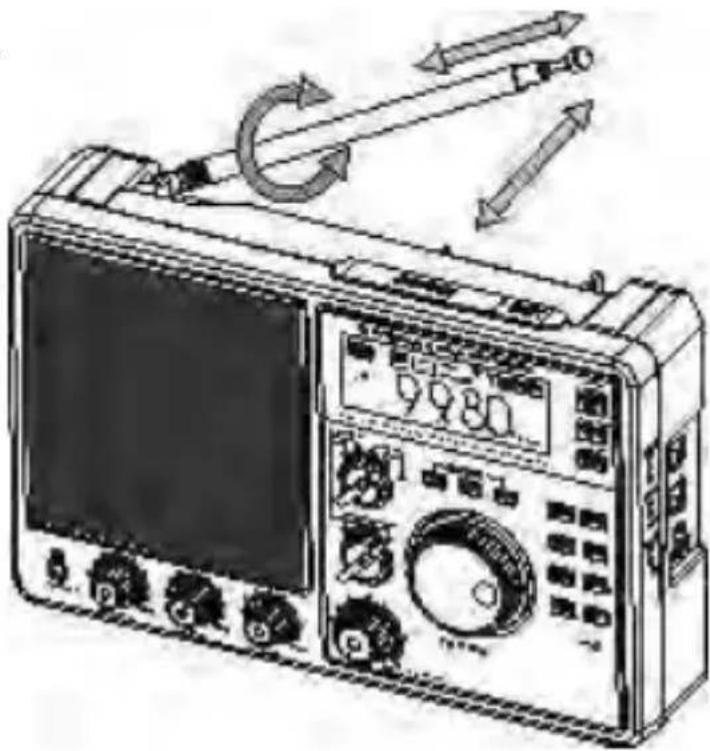

1. Dieses Gerät verfügt über

eine Teleskopantenne (1) zum

Empfang von FM-Sendern.

Ziehen Sie die Teleskopantenne

(1) während des Radiobetriebs

heraus.

1. Im Falle dicht beieinander liegender

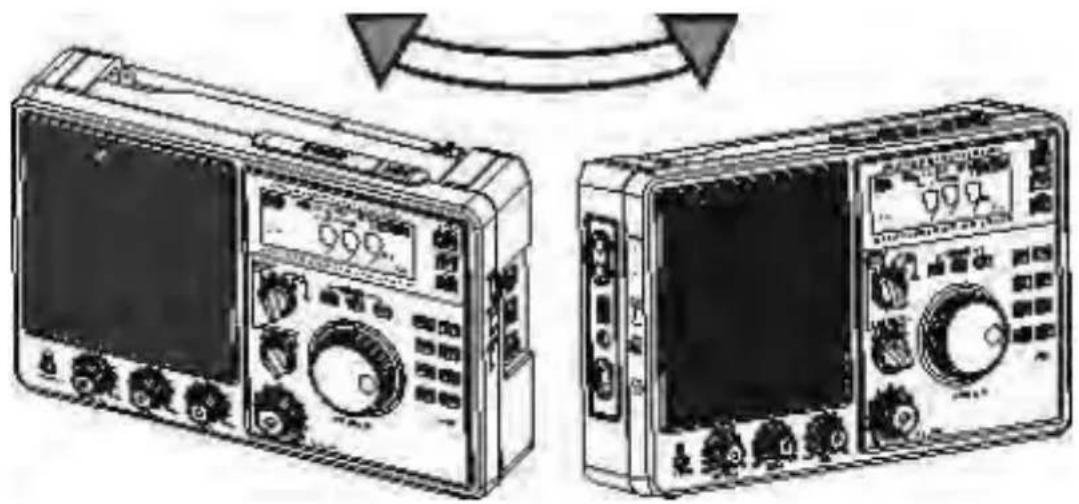

Sender richten Sie die Teleskopantenne (1)

aus und verkürzen Sie sie, um Störungen

durch angrenzende Sender zu vermeiden

und einen bestmöglichen Empfang zu erzielen.

2.MW-Empfang

Dieses Gerät empfängt MW-Sendungen über einen im Geräteinneren befindlichen Ferritstab. Die Empfangsqualität hängt in diesen Fall stark von der Geräteausrichtung ab. Verschieben Sie das Gerät dazu behe, bis Sie einen optimalen Empfang erhalten.

3. KW-Empfang

Ziehen Sie die Teleskopantenne beim Anhören von KW-Sendern hereaus und stellen Sie sie für einen optimalen Empfang senkrecht auf.

4. Externe FM/KW-Antenne

Dieses Gerät verfügt über eine FM/KW-Antennenbuchse (32) (FM 75 Ohm und KW 50 Ohm),

die den Anschluss einer Außenantenne ermöglich. Stellen Sie den Antennenschalter (13) in thisem Fall auf die Position External ein.

Bei FM-Betrieb sind Rundfunkfernempfang

(kurz FM DX) sowie FM-Kabelempfang

(CABLE FM) möglich.

5. Externe MW-Antenne

Dieses Gerät verfügt über eine Buchse (33) für

den Anschluss einer externen MW-Antenne

(500 Ohm). Schlieben Sie die externe Antenne

gemäß der rechts dargestellen Abbildung an.

6. AM-IF-Ausgang

Der AM-IF-Ausgang (34) desses Gerätes dient zur

Ausgabe eines AM-IF-Signals mit 455kHz und

kann zur Nutzung erweiterter Funktionen des

AM-Bandes verwendet werden; hierzu zahlen:

beziehen Sie sich hierzu auf die Angaben in der

zugehörigen Dokumentation.)

ZEITEINSTELLUNG

Anzeige der Lokal-/Weltzeit sowie

Einstellung des 12-/24-Stunden-Zeitanzeige formats.

1. Drücken Sie zur Anzeige der Lokal- bzw.

Weltzeit auf die Lokal-/Weltzeittaste (9).

1. Halten Sie die Lokal-/Weltzeittaste (9) fünf

Sekunden lang gedrückt, blinkt der Bildschirm

und der Zeitanzeigemodus wechselt.

Einstellung der Lokalzeit

1. Drücken Sie die Zeiteinstellungstaste (17), bis die Zeitanzeige blinkt.

2. Betätigen Sie die Stundentaste (14), um die Stundeneistellung zu bestätigten.

Halten Sie die Taste zur Einstellung der aktuellen Stunde gedrückt und drehen Sieden Tuningregler (7) nach links oder nach rechts, um den Stundenwert zu erhöhen bzw. zu senken.

1. Drücken Sie die Minutentaste (15), um die Minuteneinstellung zu bestätigten.

Halten Sie die Taste zur Einstellung der Minuten gedrückt und drehen Sie den

Tuningregler nach links oder nach rechts, um den Minutenwert zu erhöhen bzw.

zu senken.

1. Drücken Sie ein weiteres Mal auf die Zeiteinstellungstaste (17), um die Zeiteinstellung zu bestätigten.

Einstellung der Weltzeit

1. Drücken Sie auf die Lokal-/Weltzeittaste (9), um die Weltzeitanzeige auszuwahlen.
2. Betätigen Sie die Zeiteinstellungstaste (17), bis die Zeitanzeige blinkt.
3. Drücken Sie auf die Stundentaste (14), um den Stundenwert zu erhöhen, und betätigten Sie zur Einstellung der Minuten die Minutentaste (15). Drehen Sie den Tuningregler nach links

oder nach rechts, um den Stundenwert zu erhöhen bzw. zu senken.

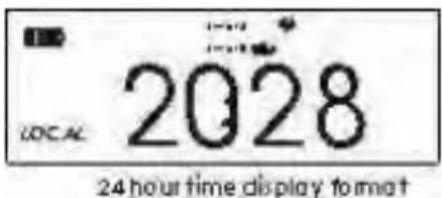

Einstellung des 12- oder 24-Stunden-Zeitanzeige formats

1. Drücken Sie fünf Sekunden lang auf die Stundentaste (7), um zwischen dem 12- und dem

24-Stunden-Zeitanzeigeformat umzuschalten. Bei Auswahl des 12-Stundenformats wird auf

dem Display die Anzeige „AM“ für den Vormittag und die Anzeige „PM“ für den Nachmittag eingebl

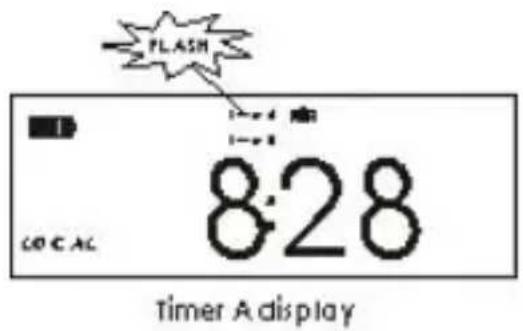

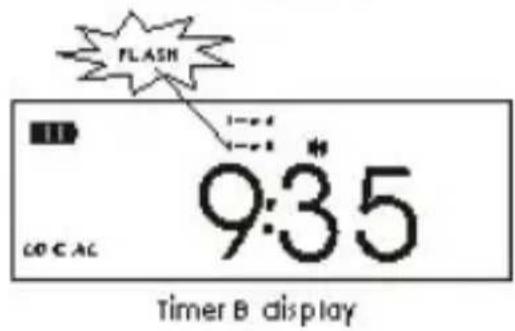

Stellen des Zweifachtimers

1. Drücken Sie auf die Taste Timer A (19), woraufhin „TIMER A“ blinkt.
2. Drucken Sie auf die Taste Timer B (18); es blinkt nun „TIMER B".

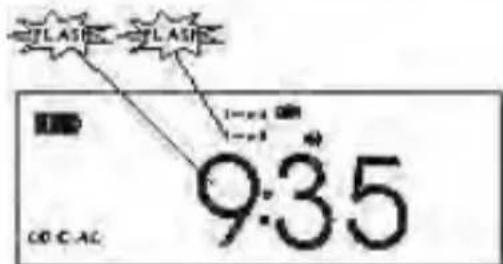

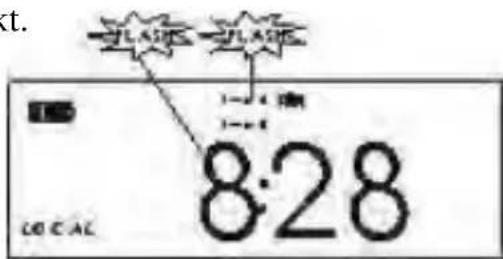

Zeiteinstellung des Zweifachtimers

1. Drücken Sie auf die Taste Timer A (19) oder die Taste Timer B (18), bis die Zeitanzeige blinkt.
2. Betätigen Sie die Stundentaste (14) zur Einstellung der Stunde; halten Sie die

Stundentaste (14) gedrückt, um den Stundenwert zu erhöhen.

Drehen Sie den Tuningregler (7) nach links oder nach rechts, um den Stundenwert zu erhöhen bzw. zu senken.

TIMERADJUSTMENT

TIMERBADJUSTMENT

1. Betätigen Sie auf Minutentaste (15) zur Einstellung der Minuten; halten Sie diese Tasse gedrückt, um den Minutenwert zu erhöhen.

Drehen Sie den Tuningregler (7) nach links oder

nach rechts, um den Minutenwert zu erhöhen

oder zu senken.

1. Drücken Sie zur Bestätigung der Zeiteinstellung

ein weiteres Mal auf die Taste TimerA (18) bzw.

die Taste Timer B (19).

ALARM-TIMER UNDSLEEP-TIMER

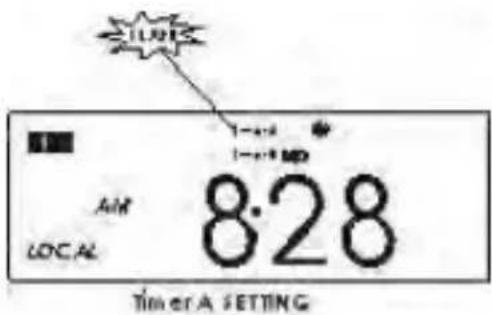

Einstellung der Alarmzeit

1. Drucken Sie auf die Taste Timer A (19),

woraufhin die Anzeige Timer A eingeblendet wird.

Betätigten Sie währenddessen die Alarmein-

stellungstaste (16). Es wird nun oer

angezeigt.

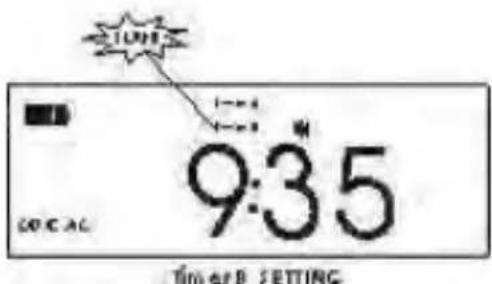

1. Drucken Sie auf die Taste Timer B (18),

woraufhin die Anzeige Timer B eingeblendet wird.

Betätigen Sie währenddessen die Alarmein-

stellungstaste (16). Es wird oder

angezeigt.

1. gibt an, dass der Signaton-Timer

aktiviert ist.

beteutet, dass der Einsatz-Timer aktiviert ist.

Signalton-Timer und Einsatz-Timer

1. Wenn der Signaton-Timer aktiviert ist,

gibt das Gerät bei Erreichen der eingestellten Zeit

drei Minuten lang einen Signalton aus.

1. Bei Aktivierung des Einsatz-Timers

schaltet sich das Radio bei Erreichen der

eingestellten Zeit 60 Minuten lang ein.

Während dieser beiten Timer-Modi blinken die

zugehörigen Symbole bzw.

Schlummerfunktion (Snoopze) und Tastenton

Drucken Sie bei Ertönen des Signalton-Timers

oder des Einsatz-Timers auf die Snooze-Taste (2).

um den Signalon bzw. die Radiomusik vorübergehend

abzustellen. Damit ist die Schlummerfungtion

aktiviert, wobei auf dem Display :, bzw.

angezeigt wird und blinkt. Nach fünf Minuten

schaltet sich im Falle des Signalton-Timers

der Signalon dann erneut ein und - sofern er

nicht zuvor abgestellt wird - nach drei weiteren

Minuten automatisch wieder aus. Beim Einsatz

Timer schaltet sich entsprechend das Radio

wieder ein und nach einer Stunde automatisch

wieder aus. Die Schlummerfungtion kann viermal

wiederholt werden. Beim fünten Drücken der

Snoopze-Taste (2) wird der Alarm-Timer abgeschaltet.

Drucken Sie die Snooze-Taste (2) zwei Sekunden

lang, wird der Tastenton aktiviert. Bei der

Betätigung einer beliebigen Taste ertont

daraufhin ein Tastenton.

Einschlafautomatik (Sleep)

Zur Einstellung der Einschlafautomatik

gehen Sie wie folgt vor:

Bei Betätigung der Taste Power/Sleep (8)

werden auf dem Display „90" und das

Symbol ang. Dabei

wechselt die auf dem Display dargestellt

Zahl wie folgt:

Wenn Sie bei der Anzeige „30“ stoppen, schaltet sich das Gerät automatisch nach

30 Minuten aus. Bei Auswahl von ON bleibt das Geräteingeschaltet; das Symbol

wird in diesen Fall nicht eingeblendet.

WEITEREFUNKTIONEN

Hintergrundbeleuchting

Dieses Gerät ermöglich die Hinter

grundbeleuchting sowohl des LCD

Displays als auch der Tasten.

Hintergrundbeleuchting des Displays:

1) Temporäre Beleuchtung:

Drucken Sie den Lichtschalter (11)

einalmal, schaltet sich die Display

beleuchtung acht Sekunden lang ein

und dann wieder aus.

2) Dauerhafte Beleuchtung:

Halten Sie den Lichtschalter zwei

Sekunden lang gedrückt, bleibt die

Beleuchtung dauerhaft eingeschaltet.

Drucken Sie den Lichtschalter ein

weiteres Mal, um das Licht bzw. die

Dauerbeleuchtungsfunktion abzuschalten.

Tastenbeleuchtung:

1. Stellen Sie den Lichtschalter (11) auf ON.
2. Wenn Sie eine beliebige Tatesträcken, schaltet sich die

Hintergrundbeleuchtung acht Sekunden lang ein.

1. These Funktion ist besonderss{nachs nutzlich. Zur Einsparung von Strom

schalten Sie sie jedoch möglichst aus, wenn sie nicht benötigt wird.

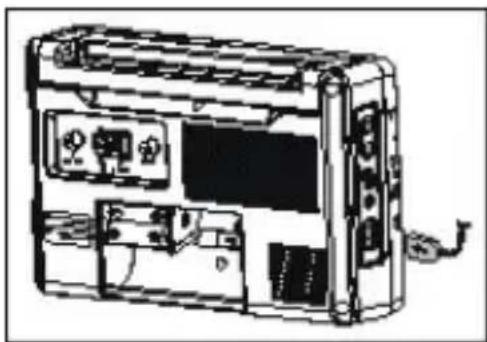

Laden der Akkus

1. Schlieben Sie das Gerät an eine externe

Stromversorgung an.

1. Setzen Sie die Akkus in das Batteriefach ein.
2. Drucken Sie bei ausgeschaltetem Radio

auf die Ladetaste (21), um den Ladevorgang zu

bestätigen. Das Batteriesymbol zeigt damit den

Ladestatus an.

1. Das Gerät stoppt den Ladevorgang automatisch,

wenn die Batterie voll ist oder sie seit überzwolf

Stunden geladen wird.

1. Der Ladevorgang wird beim Einsatz des

Radios gestoppt.

Kopfhörer

Sie konnen einen Stereokopfhörer mit

3,5 mm und 32 Ohm an die Kopfhörerbuchse

(28) anschließen, um Radioprogramme, vor allem aber HiFi-FM-Stereosender (30) über Kopfhörer anzuhören.

Beim Anschluss von Kopfhörern wird der Laufsprecher automatisch abgeschalte.

9K/10K step selector

Zum Anhören von FM-Stereosendern

stellen Sie den FM/AM-Bereichwahl-

schalter (30)itte auf ST ein.

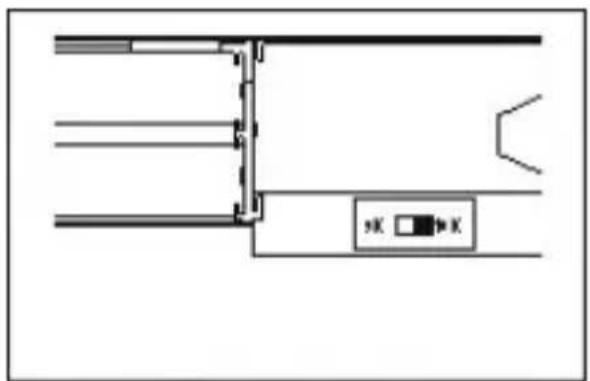

Mittels des im Batteriefach vorgesehenen

Wahlschalters fur die Schrittgroße zur

MW-Frequencyinstellung konnen Sie

zwischen einer Schrittgroße von 9 und 10kHz

umschalten. Bei Einstellung von 10kHz

Schritten beträgt der Frequenzbereich

520-1710 kHz,bei 9kHz -Schritten

hingegen 522-1620 kHz.

Hinweis: These Auschwitz steht nach dem

Reset zur Verfügung.

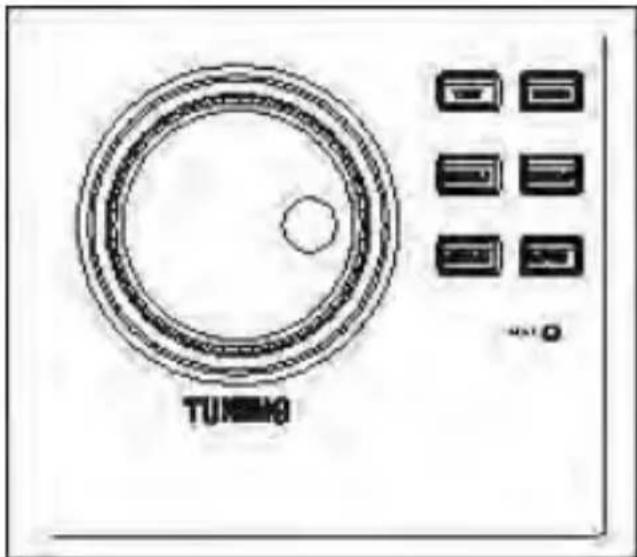

Reset-Vorgang

Dieses Gerät verfügt über eine einge

baute Kontrolleinheit (MCU). Sollten

Störungen aufreten wie beispelsweise

Ausfall der Anzeige, keine Reaktion bei

Tastenbetätigung, gestörte Anzeige,

Unregelmäßigkeiten bei der Tasten

bedienung, Unregelmäßigkeiten beim

Senderempfang usw., gehen Sieitte

folgendermaßen vor, um das Gerät

zurückzusetzen und die Störung

zu beheben: Drucken Sieitte mit einem

spitzen Gegenstand wie beiselsweise einem

Zahnstocher in die Reset-Öffnung.

EINFUHRUNG ZU DEN SPEZIALFUNKTIONEN

Das Gerät TRA-2350P verfügbar über die folgenden Spezialfunktionen:

• Auswahl von Breitband-AM und Schmalband-AM
• Verständkungsregelung bei MW/KW
• Lokal/DX-Umschalter für MW/KW-Empfang

-Ausb Wahl von FM-Mono-/Stereoempfang

Bitte beachten Sie die nachfolgenden Beschreibungen, um diese Funktionen voll nutzen und ein herausragendes Hörerlebnis erzielen zu konnen.

1. Auswahl von Breitband-AM und Schmalband-AM

Die Bandbreite bei Breitbart-AM beträgt ungebung +/- 10 kHz und die von

Schmalband-AM + / - 5kHz .Wenn Sie MW- und KW-Sender mit starkem Signal

anhören, nutzen Sie die Bandbreiten-Ausbahlmöglichkeit, um einen

bestmöglichen Empfang zu erzielen. Solle ein angrenzender Sender den

Empfang des Senders stären, den Sie gerade horen, stellen Sie den

FM/AM-Bereichwahlschalter (30) auf Schmalband-AM zur Vermeidung dieser

Störung.

2. Verständkungsregelung bei MW/KW

Da es beim AM-Signalempfang (vor allem bei KW) zu großen Unterschieden bei

der Signalstarke kommt kann, die zum Teil nicht durch die automatische

Verständungsregelung ausgeglichen werden konnen, regulieren Sie die

Verständung über den MW/KW-Verständungsregler (27), um einen optimalen

Empfang zu erzielen.

3. Lokal/DX-Umschalter für MW/KW-Empfang

Wenn Sie im Falle eines schlechten AM-Empfangs Störgeräusche durch FM-

Sender, VHF TV oder BP Pager feststellen oder Sie den Eindruck haben, dass das

Grundrauschen sehr stark ist, stellen Sie den Lokal/DX-Umschalter (12) auf die Position Lokal, um die Störung zu begrenzen und die Hintergrundgeräuche zu beseitigen.

Ist die Empfangsumgebung gut und treten keine Störungen auf, stellen Sie den Schalter auf DX.

4. Auswahl von FM-Mono-/Stereoempfang

Wahlen Sie die Einstellung Mono allgemein zum Anhoren von

FM-Stereosendern über den eingebauten Laufsprecher aus, da der

FM-Monoempfang einen besseren Rauschabstand aufweist und störfreier ist.

Bei Anschluss an einen externen Veränder oder Verwendung von Kopfhörern

stellen Sie den AM/FM-Schalter auf die Position FM ST zum Anhoren von

FM-Stereosendern.

1. Frequenzbereich:

FM 87,00 ~ 108,00 MHz

MW 522 - 1620 kHz 9 kHz-Schritt

520 - 1710 kHz 10 kHz-Schritt

KW11711-10010kHz

KW29990-19999kHz

KW320000-29999kHz

1. Anzeigegenauigkeit:

FM 10 kHz

AM 1 kHz

1. Empfindlichkeit für

Rauschabstand:

FM > 3uV

MW > 0,15mV / m

KW > 30~uV

1. AM-Signaltrennschärfe:

Breitband >40 dB

Schmalband >60 dB

1. Spiegelfrequenzdämpfung:

FM> 46dB

MW> 60 dB

KW> 40

1. AC-Ausgangsleistung ohne

Verzerrung >2500mW

1. Stromversorgung:

Batterie 4 x Typ-D oder 4 x AA-

Alkalibatterien

DC extern 6-9 V

AC extern 230 V 50 Hz

1. Eingeb. Laufsprecher:

8 Ohm 5 W

1. Kopfhörer : 3,5 mm 32 Ohm

2. Abmessungen:

185 x 290 x 70 mm

Korrekte Entsorgung diesen Produkts (Elektromull)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushalte mull entsorgt werden darf. Entsorgen Sie these Geratitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recycleln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollen den Handler, bei dem das Produkt gkauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyeln konnen.

Gewerbliche Nutzer sollenn sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht

zusammen mit anderen Gewerbebemull entsorgt werden.

TRA-2350P

Dieses Modell hat 50 Programmspeicher (10 Speicher für jeder Band)

Senderspeicherung:

Wenn das Radio eingeschaltet ist, wahlen Sie die gewünschte Station aus und drücken die MEM/TIME Taste, dann erscheint im Display das "PRESET" Symbol.

Drucken Sie zum Auswahlen der Sender die UP/DOWN Taste, die Sie dann speichern möchten. Drucken Sie die MEM/TIME Taste erneut, um den ausgewählten Sender zu speichern.

Das PRESET Symbol erlischt in der Anzeige und der Programmplatz (Speicher) des gespeicherten Senders wird Ihnen in der rechten Ecke des Displays angezeigt.

Zur weiteren Speicherung von anderen Sendern wiederholen Sie die oben genannten Punkte.

ATTENTION!
