BEDIENUNGSANLEITUNG WSPT1 VELLEMAN

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Wir bedanken uns für den Kauf des WSPT1! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern. Nur für die Anwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte, Staub und extremen Temperaturen. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.

• Schützen Sie das Gerät vor extremen Temperaturen, Staub und Feuchte.

• Halten Sie beide Geräte von aggressiven Produkten wie z.B. Alkohol und Reinigungsmitteln fern.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.

• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.

• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

• misst gleichzeitig die Innen- und Außentemperatur (Schwimmbad, Teich, usw.)

• eignet sich für Schwimmbad, Whirlpool, Teich, usw.

• Temperaturanzeige: °C of °F

• Anzeige der Mindest- und Höchsttemperatur

• Externer Sensor: o wasserdichtes Schwimmthermometer o völlig untertauchbar o UV-fest und beständig gegen chemische Produkte

• Lieferumfang: 1x Haupteinheit, 1x externer Sensor (WSPT1/TX)

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung. Haupteinheit

Temperatur Schwimmbad

Temperatur Schwimmbad Innenseite

zum Öffnen, drehen Sie den oberen Teil (mit der Antenne) nach links

• Legen Sie die Batterien in die Haupteinheit und den externen Sensor ein (siehe §8).

• Die Haupteinheit zeigt die Innentemperatur [A] an. Drücken Sie den Wählschalter [D] um zwischen °C und °F zu schalten.

• Halten Sie den externen Sensor in einem Abstand von ± 1m der Haupteinheit und drücken Sie den EIN/AUS-Schalter [3].

• Der externe Sensor zeigt die Temperatur vor Ort [1] an. Drehen Sie den oberen Teil des externen Sensors auf und drücken Sie den Wählschalter [7] um zwischen °C und °F zu schalten. Beachten Sie beim Zudrehen – drehen Sie bis Sie einen Klick hören - dass die Gummidichtung sich nicht verschiebt. Bemerkung: Der externe Sensor zeigt keine Temperatur an wenn Sie ihn öffnen.

• Der externe Sensor versucht nun, sich mit der Haupteinheit zu synchronisieren. Der Status wird auf der Haupteinheit [C] und dem externen Sensor [2] angezeigt:

kontinuierlich Es gibt kein Signal

blinken Signalempfang

kontinuierlich Haupteinheit und externer Sensor sind synchronisiert

• Wenn die Haupteinheit kein Signal empfängt, wird die Temperaturanzeige [B] nicht angezeigt (--.-). Drücken Sie RESYNC [F] um die Geräte wieder zu synchronisieren.

• Der externe Sensor sendet der Haupteinheit die Temperaturdaten jede 3 Minuten. Die blinkende Status-LED [5], die blinkende Link-Anzeige [2] und [C] zeigt dies an. Bemerkung: Der externe Sensor und die Haupteinheit senden über eine Frequenz von 433 MHz. Sind da andere Geräte, die dieselbe Frequenz verwenden, anwesend, so könnte Störungen entstehen. Die Interferenzen verschwinden wenn die anderen Geräte entfernt werden.

• Installieren Sie die Haupteinheit im Innenbereich in einem Abstand von mindestens 1m von Metallgeräten, Computerbildschirmen, Fernsehgeräten, usw. Befestigen Sie die Haupteinheit über das [J] an der Wand oder falten Sie den Fuß [H] auf (Siehe Abbildung, Seite 2).

• Installieren Sie den externen Sensor im Schwimmbad oder Teich und schützen Sie ihn vor der Sonne und starkem Regen. Der max. Sendebereich beträgt ± 30m (weniger wenn es Hindernisse zwischen dem externen Sensor und der Haupteinheit gibt).

• Die Mindest- und Höchsttemperaturen werden gespeichert. Um einen gespeicherten Wert abzurufen, drücken Sie ein Mal auf MAX/MIN [E] um die Mindest- [A] und die Höchsttemperatur [B] im Innenbereich anzuzeigen, drücken Sie wieder um die Mindest- [A] und die Höchsttemperatur [B] im Außenbereich anzuzeigen. Drücken Sie ein drittes Mal oder warten Sie ± 10 Sekunden um zur normalen Anzeige zurückzukehren.

• Drücken Sie CLEAR [G] um die Mindest- und Höchsttemperatur zu löschen.

• Drücken Sie die RESET-Taste [K] unten am Fuß [H] um die Haupteinheit rückzusetzen. Beim Rückzusetzen wird auch die Speicher gelöscht und der externe Sensor und die Haupteinheit werden wieder synchronisiert.

• Führen Sie einen Batteriewechsel durch wenn das Symbol im Display [A][B] erscheint (siehe §8).

• Das Display zeigt keine Temperatur an.

• Überprüfen Sie, ob der externe Sensor eingeschaltet ist und, ob die Batterien genügend geladen sind.

• Drücken Sie RESYNC [F] und warten Sie etwa sechs Minuten. Beachten Sie, dass beide Geräte sich innerhalb des Sendebereichs befinden und es keine Interferenzen gibt.

• Die angezeigte Außentemperatur ist höher als die Temperatur des Wassers.

• Der externe Sensor wurde der Sonne ausgesetzt. Installieren Sie den externen Sensor im Schatten.WSPT1 Rev. 02 22/07/2013 ©2009 Velleman

• Falten Sie den Fuß [H] auf.

• Entfernen Sie den Deckel vom Batteriefach [I] und legen Sie zwei neue AAA-Batterien von 1,5 V ein. Beachten Sie die Polarität.

• Schließen Sie das Batteriefach [L] und drücken Sie die RESET-Taste [K].

• Die Innentemperatur wird angezeigt und die Statusanzeige [C] blinkt. Externer Sensor

• Drehen Sie den oberen Teil nach links und öffnen Sie den externen Sensor. Schieben Sie Sie den oberen Teil aus dem Gehäuse. Berühren Sie den elektronischen Kreis nicht.

• Öffnen Sie den Deckel des Batteriefachs und legen Sie zwei neue AA-Batterien von 1,5 V ein. Beachten Sie die Polarität.

• Drücken Sie die RESET-Taste [6].

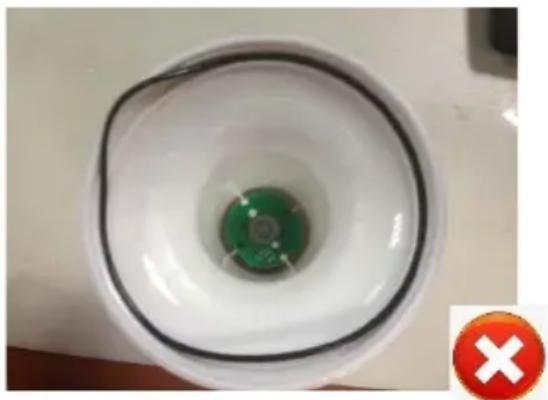

• Beachten Sie, dass Sie die Gummidichtung korrekt befestigt haben. Setzen Sie den oberen Teil wieder auf und drehen Sie im Uhrzeigersinn, bis Sie nicht mehr drehen können..

• Laden Sie nie Alkalinebatterien. Durchbohren Sie keine Batterien und werfen Sie diese nie ins Feuer. ACHTUNG: Beachten Sie die Warnungen der Verpackung. Halten Sie die Batterien von Kindern fern.

Sendefrequenz 433 MHz Sendebereich ≤ 30 m Messbereich -40°C ~ +60°C ± 0,1°C Haupteinheit

Abmessungen LCD-Display 41 x 36 mm Stromversorgung 2x 1,5 V AAA (LR03C, mitgeliefert) Abmessungen 72 x 24 x 121 mm Gewicht ± 100 g Externer Sensor

Abmessungen LCD-Display 34 x 15 mm Lagertemperatur -50°C ~ +70 °C, nicht-kondensierend Stromversorgung 2x 1,5 V AA (LR6C, mitgeliefert)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.WSPT1 Rev. 02 22/07/2013 ©2009 Velleman

© URHEBERRECHT Velleman nv besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.WSPT1 Rev. 02 22/07/2013 ©2009 Velleman

Velleman® Service- und Qualitätsgarantie Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen). Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind: - alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste). - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw. - Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung. - Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt). - Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes. - alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
