BEDIENUNGSANLEITUNG KM 3610 CLATRONIC

Bedienungsanleitung/Garantie

Ubersicht der Bedienelemente. 3

Bedienungsanleitung. 4

Technische Daten. 8

Garantie . 8

Entsorgung.

NEDERLANDS

Inhoud

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Listes differentes éléments de commande Indicacion de los elementos de manejo • Elementi di commando • Overview of the Components Przeglad elementow oblsugi • A kezeloszervek elhelyezkedese Ornay enemertiv ynpabinHra •Ob3op detanei npibopa -

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit mogliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

INWEIS: Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungs-anleitung sehr sorgfältig durch und bewahren Sie diese inkl.

Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Diese Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzsteckerziehen.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt, darauf Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit ihrer Kinder setzen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichen liegen.

WARNING:

Lassen Sie keine Kinder nicht mit Folie spielen.

Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für diesen Gerät

WARNING: Verletzungsgefahr!

• Vor dem Auswechseln von Zubehör oder Zusatzteilen, die im Betrieb bewegt werden, muss das Gerät ausgeschelt und vom Netz getrennt werden.
• Berühren Sie keine sich bewegenden Teile.
• Stellen Sie vor dem Einsatzen sicher, dass der Zubehöraufsatz korrekt angebracht ist und fest sitzt.
• Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.
• Reparieren Sie das Gerät nicht selbst, sondernuchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen setzen.

WARNING: Verletzungsgefahr!

• Dieses Gerät darf nicht von Kindern benutzt werden.
• Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.
• Kinder dürfen nicht mit dem Gerät speiten.
• Geräte können von Personen mit reduzierten physischen, sensori-schen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

ACHTUNG:

Dieses Gerät ist nicht dazu bestimmt, bei der Reinigung in Wasser eingetaucht zu werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung“ davon geben.

• Manipulieren Sie keine Sicherheitsschalter.
• Verarbeiten Sie mit der Maschine nur Lebensmittel.
• Der Missbrauch zu anderen Zwecken kann Verletzungen zur Folge haben.

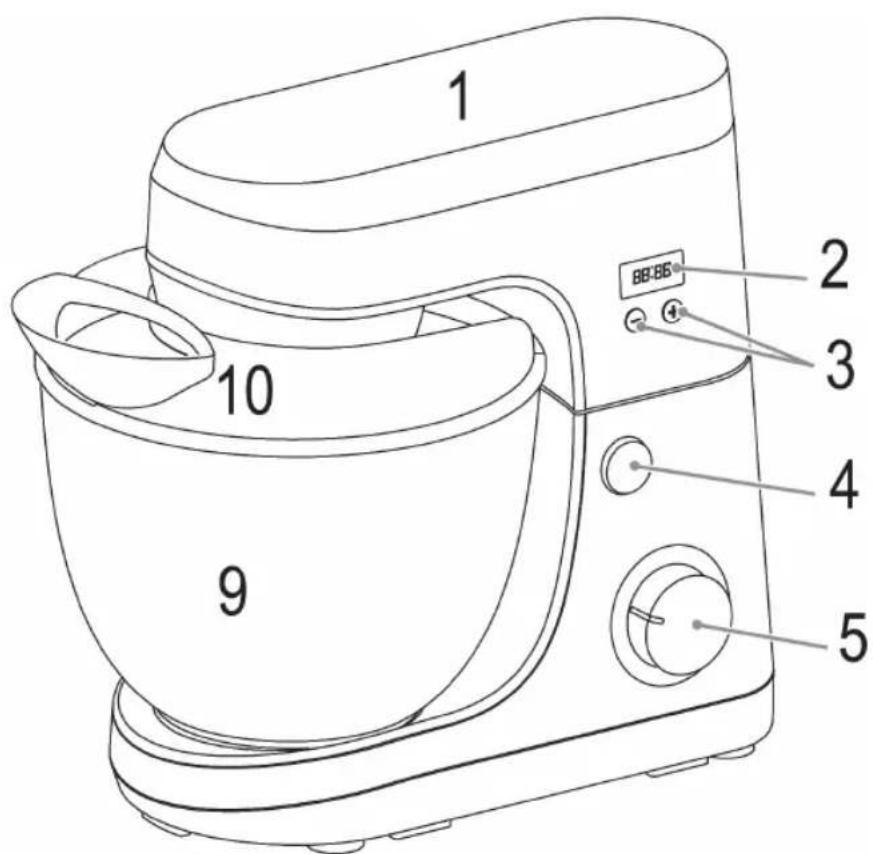

Übersicht der Bedienelemente

1 Schwenkbarer Arm
2 LED-Anzeige
3 /Tasten fur den Timer
4 Taste zum Heb / Senken des Arms
5 Drehregler
6 Knethaken
7 Ruhraken

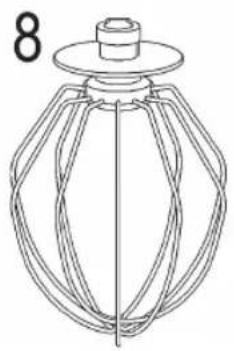

8 Schneebesen
9 Ruhrschussel
10 Spritzschutz

Vorbereitung

• Entnehmen Sie dem Karton das Gerät und alle darin enthaltenen Zubehörnteile.
• Um eventuelle Verunreinigungen aus der Produktion zu entfernen, reinigen Sie sãmtliches Zubehör vor der ersten Benutzung wie unter „Reinigung" beschrieben.

Elektrischer Anschluss

• Prufen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild.

Bedienung

1. Ziehen Sie die Netzanschlussleitung komplett aus dem Kabelfach auf der Rückseite des Gerätes.
2. Achten Sie darauf, dass der Drehregler auf Position „0" steht.
3. Öffnen des Schwenkarmes: Drücken Sie die Taste Der Arm schwenkt hoch.
4. Setzen Sie die Ruhrschussel in ihre Halterung und drehen Sie die Schussel in Richtung bis zum Anschlag.
5. Füllen Sie Ihr Zutaten in die Ruhrschüssel.

DEUTSCH

6. Einsatz eines Werkzeuges:

Am oberen Ende der Werkzeuge sehen Sie eine Aussparung fur die Antriebswelle und den Splint. Montieren Sie das gewünschte Werkzeug, indem Sie das obere Ende in die

Antriebswelle einfahren. Drucken und drehen Sie das Werkzeug gleichzeitig entgegen dem Uhrzeigersinn, damit sich der Splint der Antriebswelle in dem Werkzeug arretiert.

1. Schlieben des Schwenkarmes: Halten Sie die Taste gestrukt und senken Sie gleichzeitig den Arm bis er einrastet.
2. Schieben Sie jetzt den Spritzschutz auf die Schüssel. Die Einfüllöffnung sollte sich an der linken Seite befinden (siehe Abb. Seite 3).
3. Stecken Sie den Netzstecker in eine geprüfte Steckdose.
4. Schalten Sie das Gerät mit dem Drehregler ein und wahren Sie eine Geschwindigkeit anhand der nachfolgenden Tabelle.

Tabelle Teigarten und Werkzeuge

Telgarten Werkzeug Stufen Menge				Max. Betriebszeit
Schwere Teige (z.B. Brot- oder Mürbeteig)	Knethaken 1	-2 max. 1,7 kg 5 Min.
Mittelschwere Teige (z.B. Crépes- oder Rührteig)	Rührhaken 3	-4 max. 2,5 kg 5 Min.
Leichte Teige (z. B. Sahne, Pudding)	Schneebesen	5 - 6	min. 200 ml max. 1 l	5 Min.
Eischnue Schneebesen 7 - 8 2 - 10 3 Min.

HINWEIS:

In der LED-Anzeige führen Sie die Betriebslaufzeit in „Minutes: Sekunden" bis Sie den Drehregler wieder auf Position „0" stellen.
- Durch die elektronische Drehzahlsteuerung wird eine Überlastung des Motors verhindert. Die Umdrehungen/min werden innerhalb einer Stufe bei zu hoher Last automatisch verringgert.
- Nach 10 Minuten Betriebslaufzeit schaltet sich das Gerät automatisch aus. In der Anzeige sehen Sie „00:00".
- Kurzzeitbetrieb: Betreiben Sie das Gerät mit schweren Teigen nicht länger als 5 Minuten und halten das Gerät dann 10 Minuten abkühlen.
- Stufe P für Pulsbetrieb: Schalten Sie den Motor kurzzeitig auf hochste Geschwindigkeit, indem Sie den Drehregler in dieser Position festhalten.

Betrieb unterbrechen

WARNING: Verletzungsgefahr!

• Stellen Sie den Drehregler immer auf „0“, wenn Sie die Arbeit unterbrechen sollen.
  Ziehen Sie den Netzstecker, wenn Sie das Werkzeug wechseln wollen.
  Warten Sie den Stillstand des Werkzeuges ab!
• Entfermen Sie den Spritzschutz, bevor Sie den Arm des Gerätes hochschenken.

HINWEIS:

Sollten Sie während des Betriebs die Taste betätigten, schaltet ein Sicherheitschalter den Motor ab. Um den Betrieb fortzusetzen, stellen Sie den Drehregler erst auf Position 0".

Arbeiten mit dem elektronischen Timer

• Mit den Tasten und können Sie eine Betriebslaufzeit bestimmen. Wenn Sie die Taste gedrück halten, wird die Einstellung im Schnellauf erfolgen.
• Es können maximal 10 Minuten eingestellt werden.
• Bei einer kurzen Unterbrechung bleibt der Countdown erhalten, solange Sie nicht den Netzstecker gezogen haben.
• Mochtien Sie die eingestellte Zeit zurecksetzen (loschen), halten Sie die Taste-gedrückt, bis die Anzeige auf .00:00" steht.
• Nach Ablauf der Zeit schaltet sich das Gerät automatisch aus. In der Anzeige sehen Sie,00:00".

HINWEIS:

Möhlen Sie weiter arbeiten, stellen Sie den Drehregler erst auf Position „0".

Betrieb beenden und die Schüssel entnehmen

• Stellen Sie nach der Arbeit den Drehregler auf „0". Ziehen Sie den Netzstecker.
• Drücken Sie die Taste Der Arm schwenkt hoch.
• Entnehmen Sie das Werkzeug.
• Drehen Sie die Ruhrschussel eine kurze Drehung entgegen dem Uhrzeigersinn, um sie zu entnahmen.
  Den fertigen Teig konnen Sie mit Hilfe eines Spachtels offen und aus der Ruhrschussl Herausnahmen.
• Reinigen Sie die verwendeten Teile wie unter „Reinigung“ beschrieben.

Rezeptvorschläge

Ruhrteig (Grundrezept)

Stufe 3-4

Zutaten:

250g weiche Butter oder Margarine, 250g Zucker, 1 Pck. Vanillezucker oder 1 Btl. Citro-Back, 1 Pr. Salz, 4 Eier, 500g Weizenmehl, 1 Pck. Backpulver, ca. 1/8 I Milch.

Zubreitung:

Weizenmehl mit den restlichen Zutaten in die Ruhrschussel geben, mit dem Schneebesen 30 Sekunden auf Stufe 1, dann ca. 3 Minuten auf Stufe 3 rühren. Form fetten oder mit Backpapier auslegen, Teig einfllen und Backen. Bevor das Gebäck aus dem Ofen genommen wird, eine Garprobe machen: Mit einem spitzen Holzstübchen in die Mitte des Gebäcks stehen. Wenn kein Teig daran hängen bleibt, ist der Kuchen gar. Kuchen auf einen Kuchenrost stürzen und auskühlen halten.

Herkömmlicher Herd:

Einschubhöhe: 2

Beheizung: E-Herd Ober- und Unterhitze 175-200°, G-Herd: Stufe 2-3

Backzeit: 50-60 Minutes

Dieses Rezept können Sie je nach Geschmack, z. B. mit 100g Rosinen oder 100g Nüsse oder 100g geriebene Schokolade verändern. Weiterhin sind Ihrer Phantasie keine Grenzen gesetzt.

Leinsamenbröften Stufe 1-2

Zutaten:

500-550g Weizenmehl, 50g Leinsamen, 3/8 I Wasser, 1 Würfel
Hefe (40g), 100g Magerquark, gut abgetropft, 1 TL Salz.
Zum Bestreichen: 2 EL Wasser

Zubereitung:

Leinsamen in 1/8 I lauwarmem Wasser einweichen. Das restliche lauwarme Wasser (1/4 I) in die Ruhrschussel geben, Hefe hinein brockeln, Quark zugeben und mit dem Knethaken auf Stufe 1 gut vermühren. Die Hefe muss vollständig aufgelost sein. Mehl mit den eingeweichten Leinsamen und Salz in die

Ruhrschussel geben. Auf Stufe 1 durchkneten, dann auf Stufe 2 schalten und 3-5 Minuten weiterkneten. Teig abdecken, 45-60 Minuten an einem warmen Ort gehen setzen. Nochomal durchkneten, aus der Schussel behmen und darüber 16 Brötchen formen. Backblech mit nassem Backpapier auslegen. Brötchen darauf setzen, 15 Minuten gehen setzen, mit lauwarmen Wasser bestreichen und backen.

Herkömmlicher Herd:

Einschubhöhe: 2

Beheizung: E-Herd: Ober- und Unterhitze 200-220°

(5 Minuten vorheizen), G-Herd Stufe 2-3

Backzeit: 30-40 Minutes

Schokoladencreme Stufe 5-6

Zutaten:

200ml süße Sahne, 150g Halbbitter-Kuvertüre, 3 Eier, 50-60g Zucker, 1 Pr. Salz, 1 Pck. Vanillezucker, 1 EL Cognac oder Rum, Schoko-Blätter.

Zubereitung:

Sahne in der Ruhrschüssel mit dem Schneebesen steif schlagen, aus der Schüsselnehmen und kuhl stellen.

Kuverture nach Packungsanleitung schmelzen oder in der Mikrowelle bei 600W 3 Minuten. In der Zwischenzeit Eier, Zucker, Vanillezucker, Cognac oder Rum und Salz in der Ruhrschussel mit dem Schneebesen auf Stufe 3 schaumig schlagen.

Aufgelöste Kuvertüre zugeben und auf Stufe 5-6 gleichmäßige einrühren. Von der geschlagenen Sahne etwas zum Garnieren zurücklassen. Restliche Sahne auf die cremige Masse geben und mit der Puls-Funktion kurz einrühren. Schokoladencreme garnieren und gut gekühlt servieren.

Reinigung

WARNING:

• Ziehen Sie vor der Reinigung immer den Netzstecker.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere schuemde Gegenstände.
• Benutzen Sie keine scharfen oder schuemden Reinigungsmittel.

Motorgehause

• Zur äußeren Reinigung des Gehäuses benutzen Sie nur ein feuchtes Spültuch mit ein weniger Handspülmittel.

Ruhrschüssel, Knet- und Ruhrwerkzeuge

ACHTUNG:

Die Bauteile sind nicht zur Reinigung in der Spülmaschine geeignet. Unter Einwirkung von Hitze und scharfen Reinigem konnten sie sich verziehen oder verfürben.

• Bauteile, die mit Lebensmitteln in Berührung gekommen sind, können Sie in einem Spülbad reinigen.
• Lassen Sie die Teile gut trocknen, bevor Sie das Gerät wieder montieren.

Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben.
• Die Netzanschlussleitung konnen Sie in das Kabelfach auf der Rückseite des Gerätes schiben.
• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.
• Lagem Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belufteten und trockenen Ort.

Technische Daten

Modell: KM 3610

Spannungsversorgung: 220-240 V~50 Hz

Leistungsaufnahme: 600 W

Schutzklasse: II

Kurzzeitbetrieb: 5 Minuten

Nettogewicht: 4,50 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungn vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklart der Hersteller, dass sich das Gerät KM 3610 in Übereinstimmung mit den folgenden Anforderungen befindet:

• Europäische Niederspannungsrichtlinie 2006/95/EG
  EU-Richtlinie für elektromagnetische Verträgelichkeit 2004/108/EG
• Okodesign Richtlinie 2009/125/EG
  RoHS-Richtlinie 2011/65/EG

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshandler sowie die Übersendung einer Kopie des Kaufbelegs und diese Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfugung gestellt werden.
2. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf

welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

1. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vormehmen.
2. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der WOche

SollehirGeratinnerhalderGarantiezeiteinenMangel aufweisen,stehtHinnendiechnellsteundkomfortabelste Mogglichkeit der Reklamationsanmeldung über unser SLI -Internet-ServiceportalzurVerfugung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten weniger Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung ihrer Reklamation. Mit ihren persönlichen Zugangsdaten, die direkt nach ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kosten an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach besteht es!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihr's Kaufbeliges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosten Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet ihren weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! - Kostengünstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfrei Einsendung Ihres Gerätes vor. Unfrei Lieferungen werden von uns nicht angenommen. Es entstehen ihren damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Bedeutung des Symbols „Mullonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgehenen Sammelstellen und geben dont ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.
