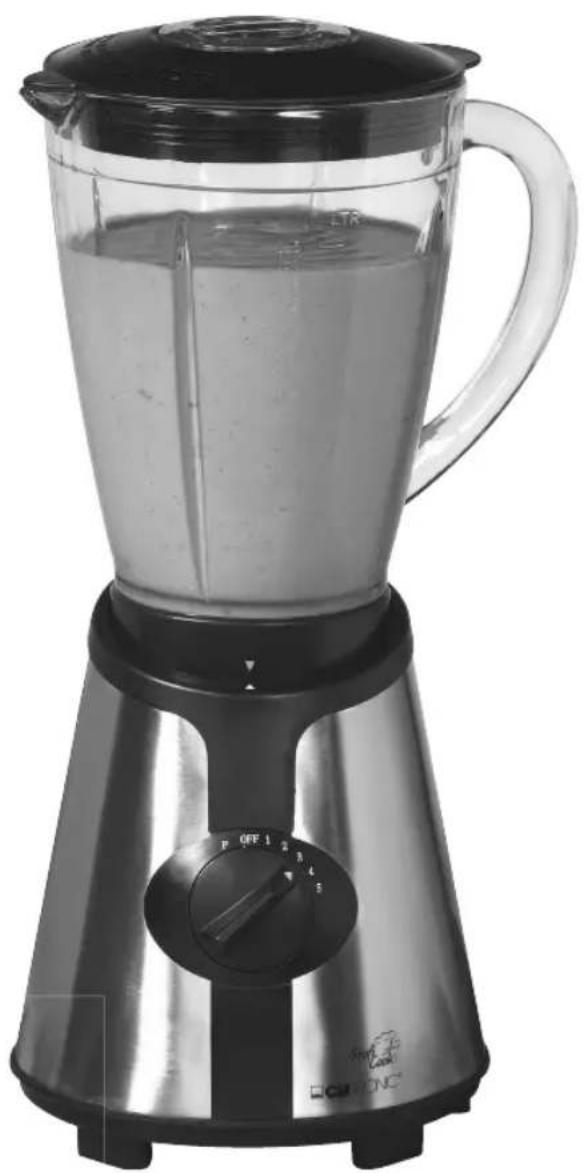

BEDIENUNGSANLEITUNG UM 3188 CLATRONIC

Bedienungsanleitung/Garantie

Gebruiksaanwijzing • Mode d'emploi • Instrucciones de servicio Manual de instruções • Istruzioni per l'uso • Bruksanvisning Instruction Manual • Instrukcja obsługi/Gwarancja • Návod k použití Használati utasítás • Руководство по эксплуатации

Übersicht der Bedienelemente ...... Seite 3
Bedienungsanleitung ...... Seite 4
Technische Daten ...... Seite 6
Garantiebedingungen ...... Seite 6

NORSK

Innhold

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Descrição dos elementos • Elementi di comando Oversikt over betjeningselementene • Overview of the Components • Przegląd elementów obsługi Přehled ovládacích prvků • A kezelőelemek áttekintése • Обзор деталей прибора

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie die nachfolgenden „Speziellen Sicherheitshinweise“.

Kinder und gebrechliche Personen

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Spezielle Sicherheitshinweise

• Das Gerät nur unter Aufsicht betreiben!
- Manipulieren Sie keine Sicherheitsschalter!
- Entfernen Sie nicht den Deckel während des Betriebes!
- Während des Mixens dürfen sich Hände oder andere Gegenstände niemals in der Karaffe befinden!

• Warnung: Handhaben Sie das Messer mit der nötigen Sorgfalt! Insbesondere beim Herausnehmen des Messers aus dem Mixgefäß, beim Entleeren des Mixgefäßes und beim Reinigen besteht Verletzungsgefahr!
• Schütten Sie keine Flüssigkeiten in die Karaffe, die heißer als 60°C sind! Verbrennungsgefahr!
• Benutzen Sie den Mixer nicht ohne Mixgut!
• Schalten Sie das Gerät nur ein, wenn Sie den Verschluss in die Öffnung des Deckels gesteckt haben.
• Tragen oder heben Sie das Gerät nicht während des Betriebs, sondern schalten Sie es zuerst aus und ziehen Sie danach den Netzstecker. Tragen Sie das Gerät immer mit beiden Händen!
• Reinigen Sie das Gerät nur, wie unter „Reinigung“ beschrieben.
• Nicht überfüllen! Überschreiten Sie nicht die auf dem Mixgefäß angegebene Höchstmenge!

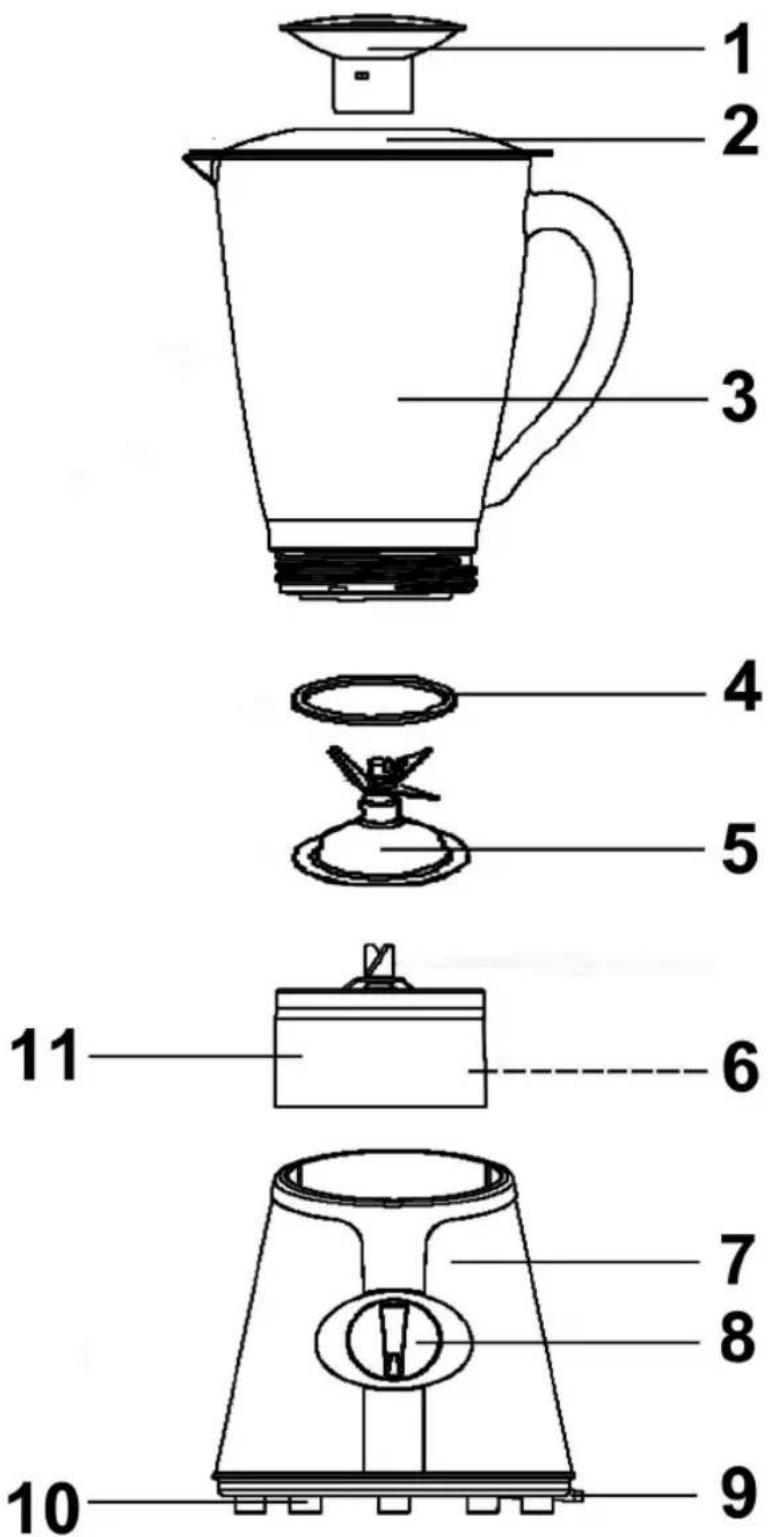

Übersicht der Bedienelemente

1	Verschluss der Einfüllöffnung/Messbecher
2	Deckel
3	Mixgefäß
4	Dichtungsring
5	Messerblock
6	Sicherheitsschalter
7	Motorgehäuse
8	Drehschalter
9	Kabelaufwicklung
10	Gummifüße
11	Schraubverschluss

Montage

Netzkabel

Wickeln Sie das benötigte Netzkabel vom Bodenteil ab.

Mixgefäß

• Überprüfen Sie die Karaffe (3). Der Schraubverschluss (11), der Messerblock (5) und der Dichtungsring (4), müssen in der richtigen Reihenfolge montiert sein. Achten Sie bitte darauf, dass der Dichtungsring (4) mittig auf dem Messerblock unterhalb der Karaffe liegt und der Schraubverschluss festgedreht ist. Vergessen Sie bitte nie den Dichtungsring einzulegen, die Karaffe ist sonst undicht.
• Stellen Sie die Karaffe auf das Motorgehäuse (7). Der Pfeil ▼ am Mixgefäß steht über dem ▲ Pfeil am Motorgehäuse.

Wichtiger Hinweis zum Sicherheitsschalter

• Der Universalmixer ist mit einem Sicherheitsschalter (6) ausgestattet, der verhindern soll, dass der Motor ohne aufgesetzten Behälter anläuft (Verletzungsgefahr).
• Beim Aufsetzen des Behälters drückt der Motorblock auf den Sicherheitsschalter des Motorgehäuses. Der Universal-mixer kann nun eingeschaltet werden. Wenn der Motorblock nicht richtig auf den Sicherheitsschalter drückt, läuft der Motor nicht an.

Dichtung und Messerblock

Bei Bedarf, z. B. beim Reinigen, können Sie den Messerblock entnehmen.

• Sie können den Messerblock durch Drehen im Uhrzeigersinn lösen (LOOSEN) bzw. gegen den Uhrzeigersinn festdrehen (TIGHTEN). Auf der Innenseite des Schraubverschlusses fi nden Sie die Markierungen LOOSEN und TIGHTEN.
• Wenn Sie den Messerblock wieder einsetzen, achten Sie dabei darauf, dass die Dichtung richtig abschließt und der Behälter dicht ist.
• Vergessen Sie bitte nie den Dichtungsring einzulegen, die Karaffe ist sonst undicht.

Anwendungshinweise

• Stellen Sie das Gerät auf eine feste und ebene Oberfl äche. Stellen Sie es so auf, dass es nicht kippen kann.
• Schneiden Sie das Mixgut vorher in kleine Stücke.
• Nicht überfüllen! Überschreiten Sie nicht die auf dem Mixgefäß angegebene Höchstmenge!
• Zutaten: Füllen Sie kein heißes Mixgut in das Mixgefäß.
• Verschluss: Den Verschluss können Sie auch als Messbecher verwenden (15-30 ml).
• Kurzzeitbetrieb: Das Gerät ist für einen Kurzzeitbetrieb (KB) von maximal 3 Minuten geeignet. Danach bitte ausschalten.
• Pulsbetrieb: Einen Pulsbetrieb erreichen Sie, indem Sie den Schalter auf die Position "P" drehen und wieder loslassen. Die maximale Betriebszeit pro Einsatz darf 3 Minuten nicht überschreiten. Warten Sie dann bis sich das Gerät auf Raumtemperatur abgekühlt hat, bevor Sie es wieder einsetzten.
• Eiswürfel zerkleinern: Die Klinge im Mixbehälter ist auch geeignet, um Eiswürfel zu zerkleinern. Befüllen Sie bitte die Karaffe nur bis zu 1/3 mit Eiswürfel. Benutzen Sie ausschließlich den Pulsbetrieb „P“ zum Zerkleinern.

Betrieb

Vorbereitung

• Setzen Sie das Mixgefäß auf.
• Geben Sie nun die Mixzutaten in das Mixgefäß (max. 1,5l).
• Setzen Sie den Deckel auf, so dass die kleine Aussparung am Deckel, die Tülle der Karaffe verschließt. Der Deckel muss fest aufsitzen.
• Verschließen Sie den Deckel mit dem Verschluss. Drehen Sie den Verschluss gegen den Uhrzeigersinn fest. Achten Sie bitte auf die Aussparungen an der Innenseite des Deckels.
• Halten Sie die Karaffe während des Mixvorgangs bitte fest.

Elektrischer Anschluss

• Stellen Sie sicher, dass der Funktionsschalter (8) auf "OFF" steht.
• Schließen Sie das Netzkabel an eine vorschriftsmäßig installierte Schutzkontakt Steckdose 230 V, 50 Hz an.

Mixen

- Für gleichmäßiges Mixen (kontinuierlicher Betrieb):

Beim Betrieb in den Stufen 1 bis 5 rastet der Schalter in der jeweiligen Position ein.

Stufe 1 = niedrige Drehzahl

Stufe 5 = hohe Drehzahl

Zum Ausschalten den Schalter wieder auf Pos. "OFF" stellen.

- Für den Impulsbetrieb (Mixen in kurzen Intervallen):

Für den Impulsbetrieb (Mixen in kurzen Intervallen), bringen Sie den Schalter in Position "OFF". Der Schalter rastet in dieser Position ein. Das Gerät ist jetzt ausgeschaltet. Drehen Sie jetzt den Schalter auf die Position "P". Sie müssen den Schalter entsprechend der gewünschten Intervallänge in dieser Position festhalten. Beim Loslassen des Schalters geht dieser automatisch zurück auf Position "OFF".

ACHTUNG! Kurzzeitbetrieb: 3 Minuten

Mixgut nachfüllen

Schalten Sie das Gerät zuvor aus. Mixgut oder Gewürze können Sie durch die Verschlussöffnung nachfüllen.

Betrieb beenden

• Drehen Sie den Schalter auf die Position "OFF".
• Entnehmen Sie das Mixgefäß.
• Zum Ausgießen nehmen Sie den Deckel ab.

WICHTIGER HINWEIS:

Bewahren Sie Zitrussäfte bzw. säurehaltige Speisen niemals in Metallgefäßen auf.

Sie können die Karaffe mit dem Mixgut z. B. in den Kühlschrank stellen. Verschließen Sie die Ausgießtülle mit dem Deckel. Lassen Sie diese jedoch nur für kurze Zeit im Kühlschrank stehen.

Aufwickelvorrichtung für Netzkabel

Das Netzkabel können Sie am Bodenteil aufwickeln.

Reinigung

Vorreinigung

• Füllen Sie das Mixgefäß zur Hälfte mit Wasser und drehen Sie den Schalter für ca. 10 Sekunden auf P. Schütten Sie die Flüssigkeit anschließend aus.
• Ziehen Sie den Netzstecker aus der Steckdose.

Zur gründlichen Reinigung nehmen Sie das Mixgefäß ab.

- Zerlegen Sie den Mixer nach jedem Gebrauch. Waschen und trockenen Sie dann sämtliche Teile der Karaffe.

Vorsicht: Der Stecker muss vor dem Zerlegen des Mixers gezogen werden!

• Die Karaffe kann zum Reinigen in die Geschirrspülmaschine gelegt werden. Die Deckel, den Schraubverschluss, den Messerblock und den Dichtungsring bitte nur kurz mit heißem Wasser abspülen (Achtung! Verletzungsgefahr).
• Nach dem Reinigen und Trocknen muss die Karaffe wieder so zusammengesetzt werden, dass sich die Dichtung zwischen dem Messerblock und der Karaffe befi ndet.
• Vor jedem Gebrauch muss der Messerblock fest und sicher an der Karaffe angeschraubt werden.
• Wischen Sie die Außenseite des Mixer-Sockels mit einem feuchten Tuch ab.

Störungsbehebung

- Gerät ist ohne Funktion.

Abhilfe:

Überprüfen Sie den Netzanschluss.

Überprüfen Sie die Position des Drehschalters.

Weitere mögliche Ursachen:

Ihr Gerät ist mit einem Sicherheitsschalter versehen.

Er verhindert das unbeabsichtigte Anlaufen des Motors.

Abhilfe:

Kontrollieren Sie den richtigen Sitz des Mixgefäßes.

Geräuschentwicklung

Gemessen wurde der Schalldruckpegel am Ohr einer Bedienperson (LpA) in Übereinstimmung mit der DIN EN ISO 3744.

Ermittelter Schalldruckpegel: 85,0 dB(A) (kein Limit)

Technische Daten

Modell:......UM3188

Spannungsversorgung: 220-240 V\~, 50/60 Hz

Leistungsaufnahme: 700 W

Schutzklasse: II

Kurzbetriebszeit: 3 Min.

Füllmenge: 0,5-1,5 Liter

Nettogewicht: 4,1 kg

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät UM 3188 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befin det.

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befi ndet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

0 21 52 - 20 06 15 97

mitteilen.

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

Clatronic International GmbH

Industriering Ost 40

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.
