BEDIENUNGSANLEITUNG BS 1254 CLATRONIC

BS 1254 05-BS 1254 1 20.02.2006, 14:26:06 Uhr2 DEUTSCH NEDERLANDS

• Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpa- ckung gut auf.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass ge- wordenem Gerät sofort den Netzstecker ziehen. Nicht ins Wasser greifen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Soll- ten Sie den Arbeitsplatz verlassen, schalten Sie das Gerät bitte immer aus, bzw. ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel).

• Um Kinder vor Gefahren elektrischer Geräte zu schützen, sorgen Sie bitte dafür, dass das Kabel nicht herunter hängt und Kinder keinen Zugriff auf das Gerät haben.

• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.

• Reparieren Sie das Gerät nicht selbst, sondern su- chen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleich- wertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie bitte die nachfolgenden „Speziellen Sicherheitshinweise...“. Spezielle Sicherheitshinweise

• Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!

• Benutzen Sie das Gerät nicht in Feuchträumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!

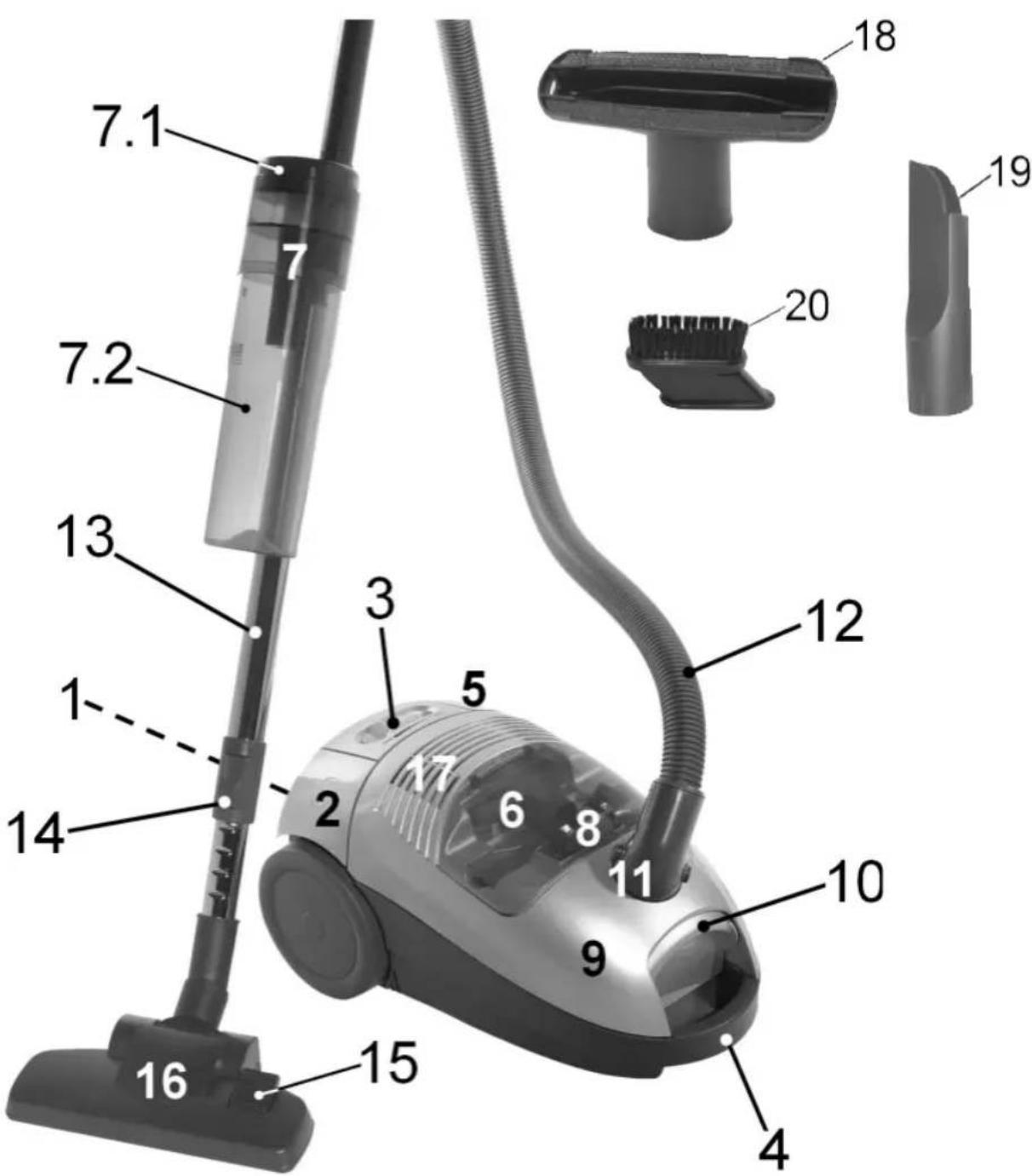

• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern! Übersicht der Bedienelemente 1 Kabel 2 Ein/Aus-Schalter 3 Saugleistungsregler 4 Tragegriff 5 Taste zur Kabelaufwicklung 6 Zubehörfach 7 Grobschmutzfi lter

8 Anzeige für Staubbeutelwechsel 9 Staubbeutelfach 10 Taste zum Öffnen des Staubbeutelfachs 11 Schlauchanschluss 12 Saugschlauch 13 Teleskop-Saugrohr 14 Taste Teleskop-Saugrohr 15 Umschalter Bodendüse 16 Bodendüse 17 Lüftungsschlitze 18 Polsterdüse 19 Fugendüse 20 Bürstendüse Inbetriebnahme

1. Stecken Sie den Verbindungskopf des Saugschlau-

ches (12) in den Schlauchanschluss (11), bis er mechanisch einrastet.

2. Um den Schlauch wieder zu lösen, drücken Sie

gleichzeitig beide Knöpfe, seitlich am Saugschlauch.

3. Halten Sie die Knöpfe gedrückt und ziehen Sie dann

den Schlauch heraus. Benutzen des Gerätes

1. Montieren Sie die Bodendüse (16) bzw. das Zubehör.

2. Wickeln Sie die benötigte Kabellänge (1) ab.

3. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontaktsteckdose 230 V, 50 Hz und schalten Sie das Gerät mit dem Ein-/ Ausschalter (2) ein.

4. Stellen Sie die Saugleistung mit dem Saugleistungs-

5. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.

Andrücken ist nicht nötig.

6. Hinweis: Achten Sie auf die durch die Kabellänge

begrenzte Reichweite! Zubehörfach (6) Das integrierte Zubehör (Fugendüse, Polster- und Bürs- tendüse) fi nden Sie unter dem Deckel (6). Düsenaufsätze Fugen-, Bürst-, Polsterdüse Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw. Bitte beachten Sie, dass es sich bei der Fugen/ Bürstdüse um einen „2 in 1“ Aufsatz handelt. 05-BS 1254 4 20.02.2006, 14:26:14 Uhr5 DEUTSCH Bodendüse Zur Reinigung von Teppichen oder glatten Flächen. Glatte Böden: Drücken Sie den Hebel mit dem Bürstensymbol mit dem Fuß nieder. Die Bürsten sind jetzt sichtbar. Teppiche: Drücken Sie den Hebel in die gegenüber liegende Richtung. Die Bürsten sind jetzt einge- fahren. Lösen der Düsen: Ziehen Sie diese unter leich- tem Drehen ab. Saugleistungsregler (3) Niedrige Saugleistung: Für Gardinen, empfi ndliche Stoffe. Mittlere Saugleistung: Für hochfl orige Veloursteppi- che und Textilböden. Hohe Saugleistung: Für robuste Teppiche und Fußböden. Teleskop-Saugrohr (13) Durch das höhenverstellbare Saugrohr, wird eine individuelle Anpassung auf Ihre Körpergröße ermöglicht. Entriegeln Sie die Kupplung, indem Sie die Taste (14) nach unten drücken. Verschieben Sie das Teleskop-Saugrohr auf die ge- wünscht Höhe. Zum Verriegeln ziehen Sie das Saugrohr bis es deutlich hörbar einrastet. Aufwickelvorrichtung für Netzkabel Bitte ziehen Sie das Netzkabel (1) max. bis zur gelben Markierung. Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garan- tieanspruch. Aufwickeln Drücken Sie die Taste (5) für Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein herumschlagen zu vermeiden. Luftschieber Öffnen Sie den Luftschieber am Schlauchgriff zur Luftre- gulierung oder, um an der Düse haftende Teile zu lösen. Anzeige Staubbeutelwechsel (8) Halten Sie den Saugschlauch unbelastet in die Luft. Leuchtet die Anzeige für Staubbeutelwechsel, ist der Beutel voll. Wechseln Sie ihn bitte aus. Auswechseln des Staubbeutels

• Ziehen Sie den Netzstecker aus der Steckdose.

• Öffnen Sie mit der Taste (10) den Deckel des Staub- beutelfachs (bis er einrastet).

• Ziehen Sie den Staubbeutel aus dem Träger.

• Schieben Sie einen neuen Beutel ein.

• Schließen Sie den Deckel, so dass er einrastet. Filter Ihr Gerät verfügt über zwei Filter. Motorschutzfi lter (Einlassfi lter) Den Einlassfi lter fi nden Sie, im Staubbeutelraum. Öffnen Sie mit der Taste (10) den Deckel des Staubbeutelfachs. Der Filter sitzt senkrecht im hinteren Teil des Staub- gehäuses. Ziehen Sie den Filter nach oben heraus. Reinigen Sie den Motorschutzfi lter nach ca. jedem 10. Staubbeutelwechsel. Bei Bedarf können Sie den Filter in warmem Wasser, ohne Zusätze reinigen. Setzen Sie diesen nur vollständig getrocknet wieder ein! Auslassfi lter Des Weiteren verfügt Ihr Gerät über einen Auslassfi lter. Sie fi nden diesen Filter im Staubbeutelraum unter dem Lüftungsgitter. Öffnen Sie das Staubbeutelfach. Entneh- men Sie den Filter und reinigen Sie diesen, wie bereits beschrieben. Setzen Sie bitte den Filter richtig wieder ein und schließen Sie das Lüftungsgitter. Grobschmutzfi lter In ihm sammelt sich der grobe Schmutz.

• Entleeren Sie den Behälter (7.2), wenn die MAX. Marke erreicht ist.

• Achtung bei schwacher Saugleistung! Auch, wenn die MAX Marke am Grobschmutzfi lter noch nicht erreicht ist, kann die Saugleistung Ihres Staubsaugers nachlassen. Reinigen Sie auch dann bitte den Behälter.

• Nehmen Sie dazu den Behälter und den Deckel ab.

• Hinweise: Durch kurze Drehungen im bzw. gegen den Uhrzeigersinn lassen sich die Bauteile abnehmen oder anbringen. Unter dem Deckel 7.1 befi ndet sich ein Luftkanal den Sie auch reinigen müssen. Ersatz Motorschutz- sowie Auslassfi lter erhalten Sie bei unserer Hotline. Reinigung und Aufbewahrung Reinigung

• Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose!

• Reinigen Sie das Gehäuse mit einem trockenen Tuch. Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.

• Rollen Sie das Kabel komplett ein.

• Stellen Sie das Gerät bitte senkrecht und haken Sie den Haken am Saugrohr in die Parkhilfe auf der Rückseite ein. Technische Daten Modell: ................................................................ BS 1254 Spannungsversorgung: .................................230 V, 50 Hz Leistungsaufnahme:

max. :.................................................................2300 W Schutzklasse: ..................................................................ΙΙ Technische Änderungen vorbehalten! 05-BS 1254 5 20.02.2006, 14:26:15 Uhr6 DEUTSCH Konformitätserklärung Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät BS 1254 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (89/336/ EWG) und der Niederspannungsrichtlinie (93/68/EWG) befi ndet. Eine Kopie der Konformitätserklärung können Sie über die angegebene Telefonnummer beziehen. 0 21 52/20 06-888 Garantie Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon). Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Repa- ratur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie! Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen. Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler. *) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch des kompletten Gerätes. Wenden Sie sich in diesem Fall bitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffteilen sind grundsätzlich kostenpfl ichtig! Sowohl Defekte an Verbrauchszubehör bzw. Verschleiß- teilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl ichtig! Die Garantie erlischt bei Fremdeingriff. Nach der Garantie Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden. Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elek- trogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltun- gen. In vielen Ländern der EU ist die Entsorgung von Elek- tro- und Elektronik-Altgeräten über den Haus- und/oder Restmüll ab 13.8.2005 verboten. In Deutschland ab 23.3.2006. 05-BS 1254 6 20.02.2006, 14:26:16 Uhr7 NEDERLANDS Algemene veiligheidsinstructies
