BEDIENUNGSANLEITUNG BS 1295 CLATRONIC

Bedienungsanleitung/Garantie

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Lieste des differents éléments de commande Indicacion de los elementos de manejo • Elementi di comando • Overview of the Components Przeglad elementow oblugi • A kezeloelemek attekintese • Ornai nd enemertib ynpablinna O63op detanei npibopa •

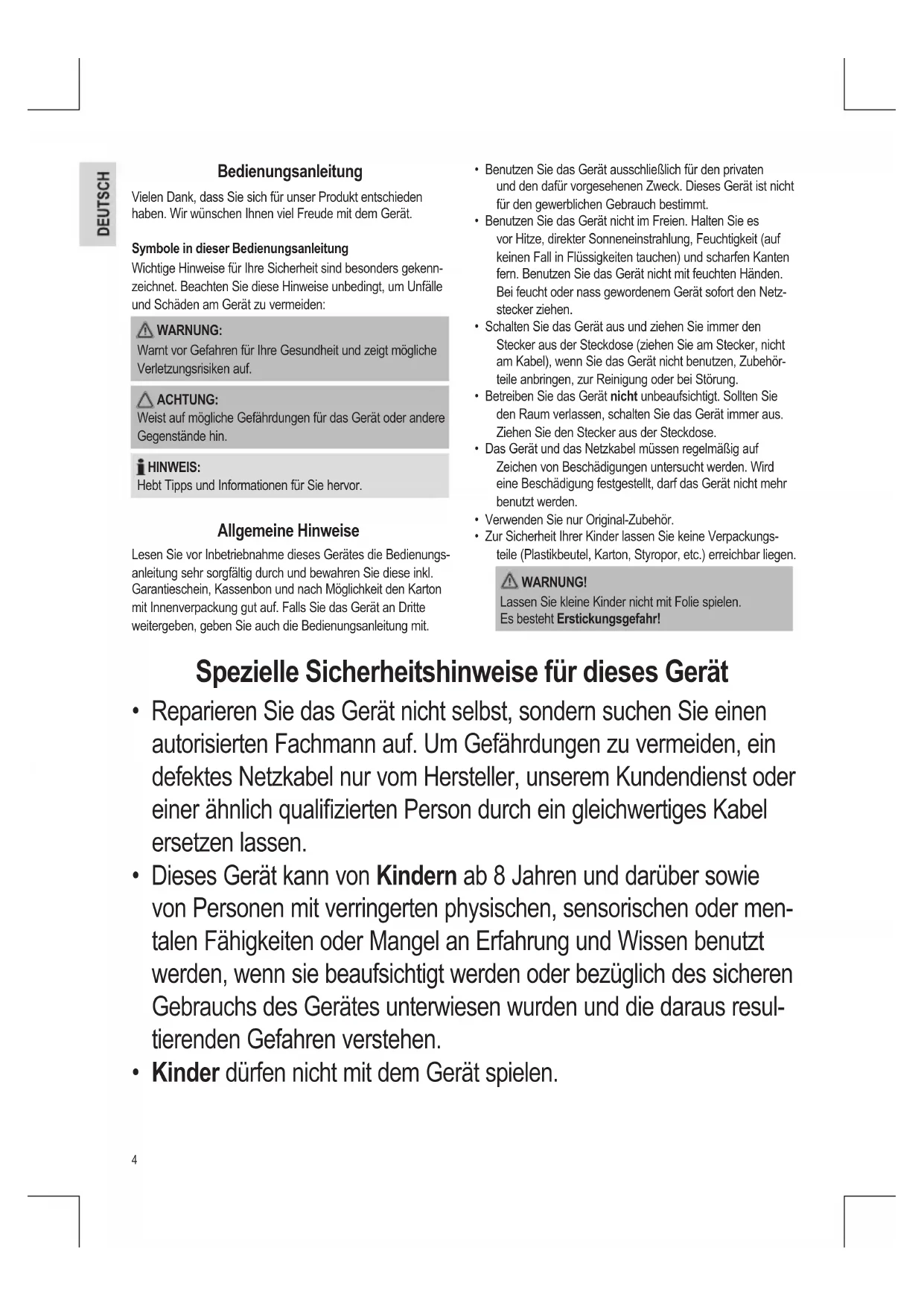

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Handen. Bei feucht oder Nass gewordenem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörsteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollen Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäß auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt, daß das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit Ihrer Kinderleen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichen liegen.

WARNING!

Lassen Sie keine Kinder nicht mit Folie spielten. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für diesen Gerät

• Reparieren Sie das Gerät nicht selbst, sondernuchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen halten.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät speiten.

• Reinigung und Benutzer-Wartung)durfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Saugen Sie keine Feuchtigkeit bzw. Flüssigkeiten auf!
• Saugen Sie keine Höhe Asche, spitze oder scharfe Gegenstände!
• Benutzen Sie das Gerät nicht in feuchten Räumen!
• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!
• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!
• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern!

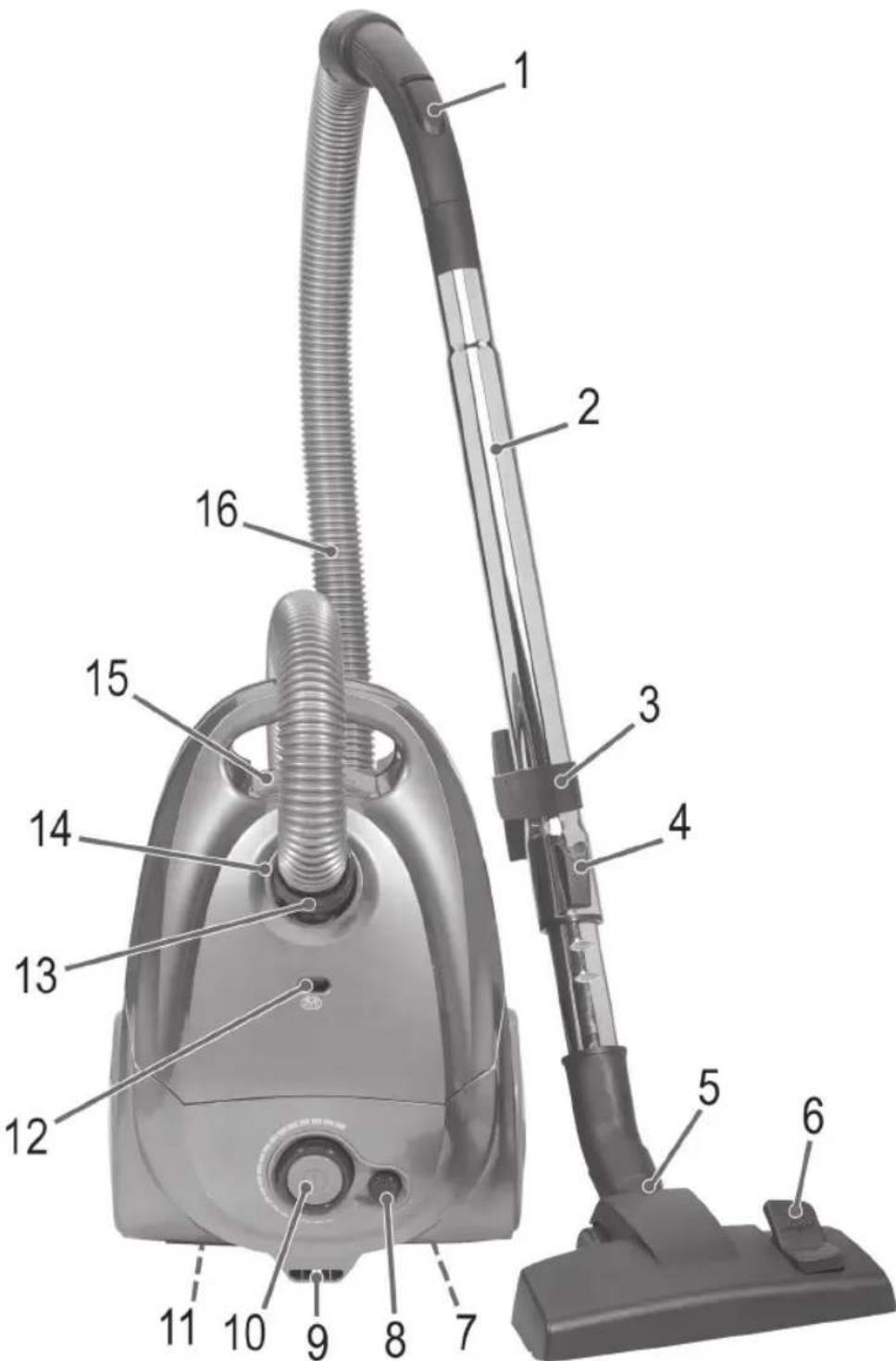

Übersicht der Bedienelemente

1 Luftschieber
2 Teleskop-Saugrohr
3 Halterung fur Zubehor und Haken fur Parkhilfe an der Unterseite des Gerätes
4 Schiebetaste für Teleskop-Saugrohr
5 Bodendüse (mit Haken (ohne Abb.))
6 Hebel für das Ein- und Ausfahren der Bürste
7Netzkabel mit Stecker
8 Taste zur Kabelaufwicklung
9 Parkhilfe
10 Ein-/ Aus-Taste und Saugleistungsregler
11 Abdeckung für Auslass-Filter
12 Anzeige für Staubbeutelwechsel
13 Verbindungskopf des Saugschauches
14 Schlauchanschluss
15 Offner Staubbeutelfach
16 Saugschauch

Rückseite des Gerätes (ohne Abb.):

Staufach mit 2-fachem Zubehör (kombinierte Fugen- und Bürstdüse)

Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss, bis er Mechanisch einrastet, drücken Sie dazu gleichzeitig die Tasten. Um den Schlauch wieder zu losen, drücken Sie ernut die Tasten am Verbindungskopf.
• Halten Sie die Tasten gedrückt undziehen Sie dann den Schlauch hersa.
• Stecken Sie ggf. das Saugrohr am Griffstück auf.
• Montieren Sie die Bodendüse bzw. das Zubehör.

Dusenaufsatz

Bodendüse (5)

Die Bodendüse ist zur leichteren Führung mit Rollen ausgestät.

Sie konnen mit der Bodendüse glatte Flächen und Teppiche reinigen.

• Mit dem Hebel (6) stellen Sie die Bürsten nach außen oder nachinnen.

Die optimale Anwendung richtet sich nach der Beschaffenheit des Bodens. Wir empfehlen folgenden Einsatz:

Einsatz ohne Bürsten:

Zum Saugen von Teppichböden mit hohem Flor

Einsatz mit Bürsten:

Zum Saugen von glatten Böden und Teppichböden mit niedrigem Flor

Fugen-Burstdüse

Zum Saugen von Polstem, Vorhängen und in Ecken und Schlitzen usw.

Das Staufach mit der Fugen- und Bürstdüse befindet sich auf der Rückseite des Gerätes gegenüber dem Netzkabel.

HINWEIS:2in1"Duse:

Zusammengeklappt konnen Sie sie als Fugendüse benutzen. Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung, bis diese mechanisch einrastet.

Um die Dusenaufsätze vom Saugrohr zu offen, ziehen Sie diese unter leichtem Drehen ab.

Teleskop-Saugrohr

Sie können die Länge des Telescop-Saugrohres individuellen einstellen:

1. Losen Sie die Verriegelung, indem Sie die Taste (4) in Pfeilrichtung schiben und festhalten.
2. Ziehen Sie das eine Rohr aus dem anderen auf die gewünschte Länge.
3. Lassen Sie die Taste los, um die Verbindung zu veriegeln.

Netzkabel

Ziehen Sie das Netzkabel aus dem Kabelfach.

ACHTUNG:

• Ziehen Sie das Netzkabel max. bis zur gelben Markierung.
• Ziehen Sie das Kabel auf keine Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantiananspruch.

HINWEIS:

Falls die rote Markierung sightbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein.

Elektrischer Anschluss

• Bevor Sie den Stecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung stimmt. Die Angaben zum Gerät finden Sie auf dem Typenschild.
• Schließen Sie das Gerät nur eine geprüfte Steckdose an.

Ein-/ Austaste, kombiniert mit Saugleistungsregler (10)

Drucken:

Drücken Sie die Taste, um das Gerät ein- oder auszuschalten.

Drehen:

Drehen Sie den Saugleistungsregler im Uhrzeigersinn, wenn Sie die Saugleistung erhöhen möchten.

Niedrige Saugleistung: Für Gardinen, empfindliche Stoffe.
- Mittlere Saugleistung: Für hochflorige Veloursteppiche und Textilboden.
Hohe Saugleistung: Für robuste Teppiche und Fußboden.

Benutzen des Gerätes

1. Stecken Sie den Netzstecker in eine vorschfristig installierte Schutzkontakt-Steckdose.
2. Schalten Sie das Gerät mit dem Ein-/Aus Schalter ein, indem Sie die Taste nach unter drücken.
3. Stellen Sie je nach Bodenbelag den Umschalter „Teppich/Hartboden" ein.

4. Stellen Sie die Saugleistung mit dem Saugleistungsregler ein.

5. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.
   Andrücken ist nicht notig.

T HINWEIS:

Achten Sie auf die durch die Kabellänge begrenzte Reichweite!

Luftschieber (1)

Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu offen.

Ausschalten und Stromkabel aufrolten

1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter aus undziehen Sie den Stecker aus der Steckdose.
2. Behalten Sie den Stecker in der Hand.
3. Drucken Sie die Taste für die Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden.

Wartung

Anzeige Staubbeutelwechsel (12)

Halten Sie den Saugschlauch unbelastet in die Luft. Zeigt die Anzeige für Staubbeutelwechsel „Rot“, ist der Staubbeutel voll. Wechseln Sieihnitte aus.

Auswechseln des Staubbeutels

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Offnen Sie mit dem Offner (15) den Deckel des Staubbeutelfachs.

HINWEIS:

Der Deckel kann in aufrechter Position arretiert werden.
Drücken Sie den Deckel nicht über die Arretierung hinaus! Die Halterung konnte abbrechen.

1. Klappen Sie die Halterung des Staubbeutels hoch.
2. Ziehen Sie den Staubbeutel nach oben hersa.
3. Schieben Sie einen neuen Beutel ein, achten Sie darauf, dass der Beutel korrekt in der Führung liegt.
4. Drücken Sie die Halterung mit dem Beutel nach unten. Der Beutel muss komplet in dem Staubbeutelfach liegen. Schließen Sie den Deckel, so dass er einrastet.

Filter

Ihr Gerat verfügt über zwei Filter.

Motorschutzfilter (Einlassfilter)

Den Einlassfilter finden Sie im Staubbeutelraum. Der Filter sitzt senkrecht im hinteren Teil des Staubgehäuses. Ziehen Sie den Filter nach oben hersa.

Reinigen des Filtereinsatzes

Reinigen Sie den Motorschutzfilter nach ca. jedem 10. Staubbeutelwechsel. Bei Bedarf konnen Sie den Filter in warmem

Wasser, ohne Zusätze reinigen. Setzen Sie diesen nur vollständig getrocknet wieder ein!

Auslassfilter (11)

Des Weiteren verfügt Ihr Gerät über einen Auslassfilter. Er befindet sich auf der Rückseite des Gerätes hinter einer Abdeckung.

1. Drücken Sie die Taste an der Abdeckung nach unten, um sie zu öffnen.
2. Entnehmen Sie die Abdeckung.

3. Entnehmen Sie den Filtereinsatz und reinigen Sie diesen, wie oben beschrieben.

4. Setzen Sie den Filtereinsatz im vollständig getrockneten Zustand wieder ein.

5. Abdeckung schließen: Setzen Sie die Abdeckung erst unter an. Drücken Sie dann die Taste, um die Abdeckung oben einzurasten.

Ersatz Staubfilterbeutel

konnen Sie über unser Internet-Serviceportal

www.sli24.de

unter "Ersatzteile & Zubehör" bestellen.

Reinigung

WARNING:

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder schuemden Reinigungsmittel.

Das Gehäuse reinigen Sie mit einem weichen, trockenen Tuch ohne Zusatzmittel.

Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.
• Rollen Sie das Kabel komplett ein.
• Hängen Sie den Haken der Bodendüse in die Parkhilfe auf der Rückseite des Gerätes ein.
• Wenn Sie das Gerät senkrecht stellen sollen: Hängen Sie den Haken der Halterung (3) in die Parkhilfe auf der Unterseite des Gerätes ein.

Störungsbehebung

Gerat ist ohne Funktion.

Abhilfe:

Überprüfen Sie den Netzanschluss.

Gerat saugt nicht.

Mögliche Ursache:

Die Saugleistung ist zu gering eingestellt.

Abhilfe:

Kontrollieren Sie die Position des Reglers.

Mögliche Ursache:

Der Staubbeutel ist voll.

Abhilfe:

Erneuern Sie den Staubbeutel.

oder

Mögliche Ursache:

Die Filter sind verschmutzt.

Abhilfe:

Reinigen Sie die Bauteile.

Mögliche Ursache:

Im Saugschlauch oder der Düse befindet sich ein Fremdkörper.

Abhilfe:

Kontrollieren Sie das Zubehör auf Fremdkörper.

Technische Daten

Modell: BS 1295

Spannungsversorgung: 220-240 V, 50/60 Hz

Schutzklasse: 11

Nettogewicht: 4,7 kg

Staubfilterbeutel: SSB 101 / Swir® Y 05®

Swirl®, Y 05® ist eine registrierte Marke eines Unternehmens der Melitta Gruppe, die nicht mit der Firma Clatronic International GmbH verbunden ist.

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungn vorbehalten.

Produktdatenblatt für Haushalts-Staubsauger nach Verordnung (EU) Nr. 665/2013

Marke Clatronic
Modell BS 1295
Energieeffizienzklasse1)		A
Verbrauchsdaten
Jährlicher Energieverbrauch2)	kWh/Jahr	26,6
Reinigungsklasse
Teppichreinigungsklasse F
Hartbodenreinigungsklasse B
Staubemissionsklasse F
Schalleistungspiegel dB(A) re1pW 82,0
Nennleistungsaufnahme W 800

1) A (höchste Effizienz) bis G (geringste Effizienz).
2) Indikativer jährlicher Energieverbrauch (kWh pro Jahr), basierend auf 50 Reinigungsvorgängen.

Der tatsächliche jährliche Energieverbrauch hangt davon ab, wie von dem Gerat Gebrauch gemacht wird.

Die Geräte entsprechen den harmonisierten europäischen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

Niederspannungsrichtlinie 2006/95/EC
- Richtlinie zur Elektromagnetische Verträglichkeit 2004/108/EC
- RoHS-Richtlinie 2011/65/EG
- Ökodesign Richtlinie 2009/125/EG
Umweltgerechte Gestaltung von Stausaugern delegierte Verordnung (EU) Nr. 666/2013

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Gerats in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und these Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käfers uns zur Erbringung der Garantieleistungen zur Verfugung gestellt werden.

1. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwerten Geräts.
2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind femer ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vormehmen.
3. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantierklarung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Soltte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht ihren diechnelste undkomfortabelste Mogglichkeit der Reklamationsanmeldung über unser SLI - InternetServiceportal zur Verfugung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten weniger Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung ihrer Reklamation.

Mit ihren persönlichen Zugangsdaten, die direkt nach ihrer Anmeldung per E-Mail an Sie übermittelt werden, konnen Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihr's gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach gehes!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeliges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosten Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! - Kostengündstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreiene Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ohnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Bedeutung des Symbols „Millonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgehenen Sammelstellen und geben dont ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.

Gebruiksaanwjzing

Beschermingsklasse: II

Nettogewicht: 4,7 kg

Stofzak: SSB 101 / Swirl® Y 05®

Wymien worek na kurz.

lub

Mozliwa przyczyna:

Filtry sa, zabrudzone.

Co robié:

Oczysczeci.

Mozliwa przyczyna:
