ПОСІБНИК КОРИСТУВАЧА BS 1295 CLATRONIC

Огляд елементів управління ................................ сторінка 3 Інструкція з експлуатації ....................................... сторінка 46 Технічні параметри ................................................сторінка 50

• Використайте прилад виключно в приватних цілях та за передбаченим призначенням. Прилад не призначено для промислового використання.

• Не використовуйте прилад надворі. Оберігайте його від спеки, прямого сонячного опромінювання, вологи (в жодному разі не опускайте у рідину) та гострих кутів. Не користуйтеся приладом з вологими руками. Якщо прилад зволожився або змокрів, невідкладно витягніть штепсельну вилку.

• Вимкніть прилад та обов’язково витягніть вилку з штеп- сельної розетки (тягніть за штекер, не за кабель), коли не користуєтесь приладом, або монтуєте комплектуючі деталі, або під час чищення або при дефектах.

• Не експлуатуйте прилад без огляду. Обовязково вимкніть прилад, коли ви покидаєте приміщення. Ви- тягніть штепсельну вилку з штепсельної розетки.

• Прилад та кабель живлення слід регулярно об-стежити на ознаки пошкоджень. При виявленні пошкоджень приладом заборонено користуватись.

• Користуйтеся виключно оригінальними комплектуваль- ними деталями.

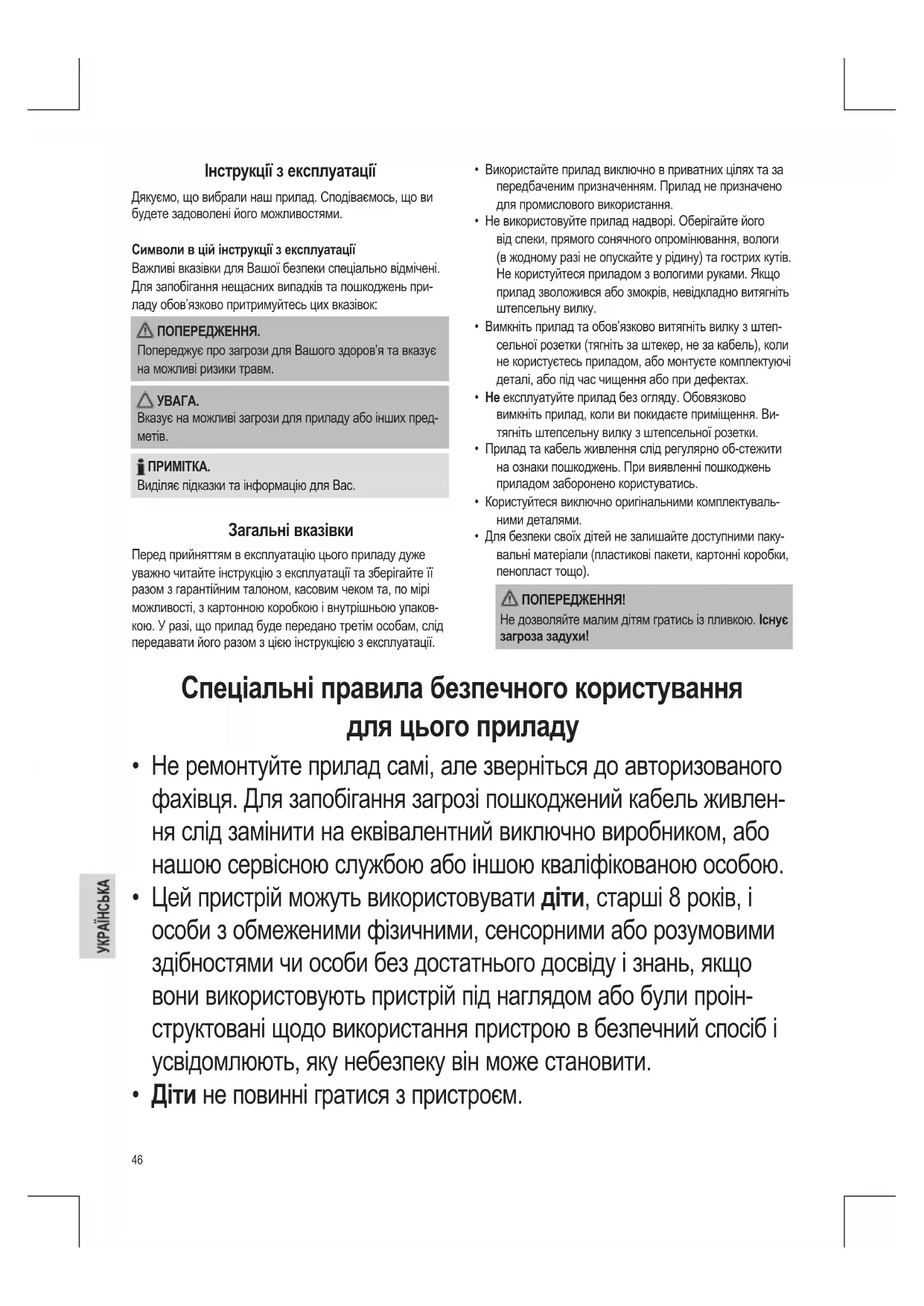

• Для безпеки своїх дітей не залишайте доступними паку- вальні матеріали (пластикові пакети, картонні коробки, пенопласт тощо). ПОПЕРЕДЖЕННЯ! Не дозволяйте малим дітям гратись із пливкою. Існує загроза задухи! Інструкції з експлуатації Дякуємо, що вибрали наш прилад. Сподіваємось, що ви будете задоволені його можливостями. Символи в цій інструкції з експлуатації Важливі вказівки для Вашої безпеки спеціально відмічені. Для запобігання нещасних випадків та пошкоджень при- ладу обов’язково притримуйтесь цих вказівок: ПОПЕРЕДЖЕННЯ. Попереджує про загрози для Вашого здоров’я та вказує на можливі ризики травм.

Вказує на можливі загрози для приладу або інших пред-

Виділяє підказки та інформацію для Вас. Загальні вказівки Перед прийняттям в експлуатацію цього приладу дуже уважно читайте інструкцію з експлуатації та зберігайте її разом з гарантійним талоном, касовим чеком та, по мірі можливості, з картонною коробкою і внутрішньою упаков- кою. У разі, що прилад буде передано третім особам, слід передавати його разом з цією інструкцією з експлуатації. Спеціальні правила безпечного користування для цього приладу

• Не ремонтуйте прилад самі, але зверніться до авторизованого фахівця. Для запобігання загрозі пошкоджений кабель живлен- ня слід замінити на еквівалентний виключно виробником, або нашою сервісною службою або іншою кваліфікованою особою.

• Цей пристрій можуть використовувати діти, старші 8 років, і особи з обмеженими фізичними, сенсорними або розумовими здібностями чи особи без достатнього досвіду і знань, якщо вони використовують пристрій під наглядом або були проін- структовані щодо використання пристрою в безпечний спосіб і усвідомлюють, яку небезпеку він може становити.

• Діти не повинні гратися з пристроєм.47

• Чищення і обслуговування пристрою не повинні виконуватись дітьми без нагляду дорослих.

• Забороняється всмоктувати пилососом вологі матеріали і ріди-

• Забороняється всмоктувати пилососом гарячий попіл і предме- ти з гострими краями!

• Забороняється використовувати пилосос в приміщеннях с висо- кою вологістю!

• Ніколи не користуйтеся пилососом без фільтру! Після заміни фільтру переконайтеся в тому, що фільтр встановлено пра-

• Під час користування пилососом будьте обережні і три-майте на безпечній відстані від сопла пилососу волосся, одяг і частини

• Не залишайте пилосос поблизу від джерел тепла, таких як раді- атори опалювання, печі та тому подібне! Огляд елементів управління 1 Регулятор сили всмоктування 2 Телескопічна трубка для всмоктування 3 Тримач допоміжного приладдя та гак для зберігання на нижній поверхні пристрою 4 Повзунок телескопічної трубки для всмоктування 5 Сопло на днищі (з гачком (без малюнка)) 6 Важіль для витягнення та втягнення щіток 7 Шнур живлення з вилкою 8 Клавіш для змотування кабелю 9 Система зберігання 10 Кнопка живлення та регулятор продуктивності 11 Кришка знімного фільтра 12 Сигнал для зміни фільтру 13 З’єднувальна голівка на шлагу пилососу 14 З’єднання шланга 15 Система відкривання відсіку для мішка для пилу 16 Шланг На задній поверхні пристрою (не показано): Відсік для зберігання з двофункційною насадкою (щілинна насадка зі щіткою) Ввід в експлуатацію

• Вставте голівку шлангу в отвір на корпусі до упору, при цьому слід одночасно натискувати клавіші. Щоб знов витягти кабель із отвору, слід натиснути клавіші на

• Утримуйте клавіші натиснутими і витягніть шланг із

• Насуньте трубу на ручку, якщо вони були відокремлені.

• Змонтуйте сопло на днищі або додаткове приладдя. Установка приладдя на сопло Насадка для підлоги (5) Насадка для підлоги має коліщатка, які полегшують її пере-

Використовуйте насадку для підлоги, щоб прибирати рівні поверхні та килими.

• Втягуйте та витягуйте щітки за допомогою важеля (6). Спосіб використання приладу залежить від текстури на- пільного покриття. Ми рекомендуємо такі способи викорис-

Без застосування щітки: Для прибирання напільних покрить із довгим ворсом48

• Із застосуванням щітки: Для прибирання рівних підлог та килимів із коротким

Сопло для щілин і сопло з щіткою Призначається для м‘яких меблів, штор, кутів, щілин та

Відсік для розміщення щілинної насадки і насадки зі щіткою розташований в задній частині пристрою за кабелем

ПРИМІТКА. Сопло “2 в 1”: В складеному вигляді це сопло можна використати для чистки щілин. Якщо Вам потрібна функція щітки, потягніть за цю деталь в напрямку стрілки до упору (поки не по- чуєте клацання). Щоб від’єднати приладдя насадки від труби, стягніть його, злегка провертаючи. Телескопічна всмоктувальна труба Довжину телескопічної всмоктувальної труби можна від- регулювати за власними потребами:

1. Відпустіть фіксатор, зсунувши та

утримуючи кнопку (4) за стрілкою.

2. Висуньте внутрішню трубу з зовнішньої

на потрібну довжину.

3. Відпустіть кнопку, щоб зафіксувати

Кабель живлення Витягніть кабель живлення з відсіку для кабелю.

• Дозволяється витягувати кабель електричної мережі максимально до жовтої позначки.

• Забороняється витягувати кабель до червоної по- значки - це може пошкодити систему змотування

Якщо Ви побачили червону позначку, натисніть кла-віш для змотування кабелю і втягніть його до жовтої позна-

Підключення до електромережі

• Перш ніж вставляти вилку в мережеву розетку, пере- конайтеся, що мережева напруга відповідає робочій напрузі пристрою. Див. паспортну табличку на задній стінці пристрою.

• Підключайте пристрій лише до перевірених електрич- них розеток. Кнопка ввімкнення, суміщена з регулятором сили всмоктування (10) Натискання: Натисніть кнопку, щоб увімкнути чи вимкнути пристрій.

Щоб збільшити потужність пилососа, повертайте регулятор за годинниковою стрілкою.

• Мала потужність: для штор, тонкого матеріалу.

• Середня потужність: для килимів із високим ворсом та для текстильних на- пільних покрить.

• Висока потужність: для дуже забруднених килимів і підлог. Користування приладом

1. Вставте вилку в розетку, що відповідає вимогам за-

хисту електричних приладів і має напругу.

2. Вимкніть прилад перемикачем включено/виключено,

для цього слід натиснути клавіш униз.

3. Залежно від типу підлоги перемикніть перемикач

“Килим/Тверда підлога”.

4. Встановіть потужність пилососа за допомогою регуля-

5. Ведіть сопло по підлозі рівномірно, без натискування.

Під час праці звертайте увагу на довжину кабелю і не перевищуйте безпечну для приладу відстань! Заслінка для повітря (1) Відкрийте заслінку для повітря на ручці шлангу, щоб відрегулювати повітря або видалити предмети з сопла. Вимикання і змотування кабелю

1. Вимкніть пилосос натискуванням перемикача для

вмикання/вимикання, витягніть вилку з розетки.

2. Тримайте вилку в руці.

3. Натисніть клавіш для змотування кабелю і притримуйте

кабель, щоб забезпечити надійне і безпечне змотуван-

Технічний догляд Сигнал для зміни мішку для сміття (12) Тримайте шланг без напруги у повітрі. Якщо позначка заміни мішка стає червоною, мішок для пилу повний. Його слід негайно замінити. Заміна мішку для сміття

1. Витягніть вилку із розетки.49

2. За допомогою системи відкривання (15) відкрийте відсік

Кришку можна зафіксувати в вертикальному по- ложенні. Не штовхайте кришку далі від положення фіксатора! Інакше може зламатися кріплення.

3. Відкрийте тримач мішка для пилу, відхиливши його.

4. Витягніть мішок у напрямку “уверх”.

5. Замініть мішок на новий, причому слід ретельно встав-

ляти його в кріплення.

6. Натисніть кріплення з пакетом вниз. Пакет має знахо-

дитися повністю у відділку пилососа. Закрийте кришку ящика і переконайтеся в тому, що він закритий до упору (клацання).

Ваш пилосос має два фільтри. Фільтр захисту мотору (вхідний фільтр) Фільтр для вхідного повітря Ви знайдете в ящику, де зна- ходиться мішок для сміття. Його закріплено в задній стінці корпусу вертикально. Витягніть фільтр уверх. Очищення вкладишу фільтру Фільтр для захисту мотору слід очищати після приблизно десяти змін мішку для сміття. Якщо він забруднений, його слід прополіскувати в теплій воді без добавлення миючих засобів. Вставляйте фільтр тільки після того, як він повніс- тю висохне! Фільтр для вихідного повітря (11) Пилосос має фільтр для вихідного повітря. Він розташований під кришкою на задній поверхні при-

1. Натисніть кнопку на кришці, і вона відкриється.

3. Вийміть фільтр і почистіть його у спосіб, наведений

4. Повністю висушивши фільтрувальний елемент, вставте

5. Закриття кришки: Спочатку вкладіть у гніздо нижню час-

тину кришки, а потім натисніть кнопку, щоб зафіксувати верхню частину кришки.

• Перед очищенням завжди витаскуйте вилку з розетки електро-

• Забороняється опускати прилад для очищення в воду. Це може стати причиною електричного струму або пожежі.

• Не використовуйте дротяні щітки або інші предмети, що дряпають.

• Не використовуйте сильнодіючі або абразивні засоби

Корпус слід очищувати м’якою, сухою тканиною без до- даткових засобів.

• Дайте пилососу можливість остити до нормальної температури.

• Повністю втягніть кабель в корпус за допомогою на-

• Гачок сопла на днищі слід повісити на приладді на за- дній стороні приладу.

• Якщо потрібно встановити пристрій вертикально: Вставте гак тримача (3) у затискач для зберігання, роз- ташований у нижній частині пристрою. Усунення неполадок

• Прилад не функціонує.

Перевірте, чи є пилосос включеним в мережу.

• Пилосос не всмоктує сміття. Можливі причини: Занадто мала потужність пилососа.

Перевірте положення регулятора. Можливі причини: Мішок для сміття дуже повний.50

Замініть мішок для сміття на новий.

Можливі причини: Фільтр забруднений.

Очистіть фільтр і деталі пилососу. Можливі причини: В шлангу або в соплі знаходиться чужорідний предмет.

Перевірте пилосос на наявність чужорідних предметів. Технічні параметри Модель: ........................................................................... BS 1295 Подання живлення: ................................. 220-240 В~, 50/60 Гц Ггрупа електробезпечності: ...................................................... II Вага нетто: ...........................................................................4,7 кг Мішок для сміття: .................................SSB 101 / Swirl® Y 05® Swirl®, Y 05® є зареєстрованим торговою маркою компанії Melitta Group, яка не відноситься до компанії Clatronic International GmbH. Право на технічні зміни та зміни у дизайні зберігається про- довж процесу розробки продукту. Технічні Характеристики пилососів ДЕЛЕГОВАНИЙ РЕГЛАМЕНТ КОМІСІЇ (EU) № 665/2013 Торгова марка Clatronic Модель BS 1295 Клас енергоефективності

споживання електроенергії щорічне споживання електроенергії

кВт-год/рік 26,6 Клас якості чищення Клас якості чищення килимів F Клас якості чищення твердої

Клас випускання пилу F Рівень звукової потужності dB(A) re1pW 82,0 Номінальна споживана

1) Від A (найвища ефективність) до G (найнижча ефектив-

2) Орієнтовне значення річного споживання електроенер-

гії (кВт-год/рік) при виконанні 50 чищень на рік. Реальне споживання електроенергії залежить від того, як використовується пристрій. На момент доставки прилад сучасної конструкції відпо- відає європейським стандартам і дирпективам:

• Директива безпеки низьковольтного обладнання (LVD) 2006/95/EC

• Директива відповідності законодавству з електромагніт- ної сумісності (EMC) 2004/108/EC

• Директива з обмеження використання небезпечних речовин 2011/65/EU

• Директива з екодизайну (ErP) 2009/125/EC

• Вимоги до екодизайну пилососів ПОСТАНОВА РАДИ (EU) № 666/201351
