BEDIENUNGSANLEITUNG BBQ 1408 ADE

Funk-Bratenthermometer

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Dieses Thermometer hilft Ohnen, den perfekten Garpunkt und die Temperatur für unterscheidliche Fleischsorten, Weine und weitere Lebensmittel zu überprüfen. Die langjährige Erfahrung der Marke ADE besteht eine technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen Ohnen viel Freude und gutes Gelingen.

Ihr ADE Team

IM_Web_BBQ1408_201804_V2

Inhaltsverzeichnis

Allgemeines 4
Bestimmungsgemäßer Gebrauch............5
Sicherheit 6
Inbetriebnahme 10
Lieferumfang 11
Auf einen Blick. 12
Grundfunktionen 14
Temperatur messen 17
Sonstige Funktionen 20
Reinigen. 20
Technische Daten. 21
Konformitätserklung 22
Garantie 23
Entsorgen. 24

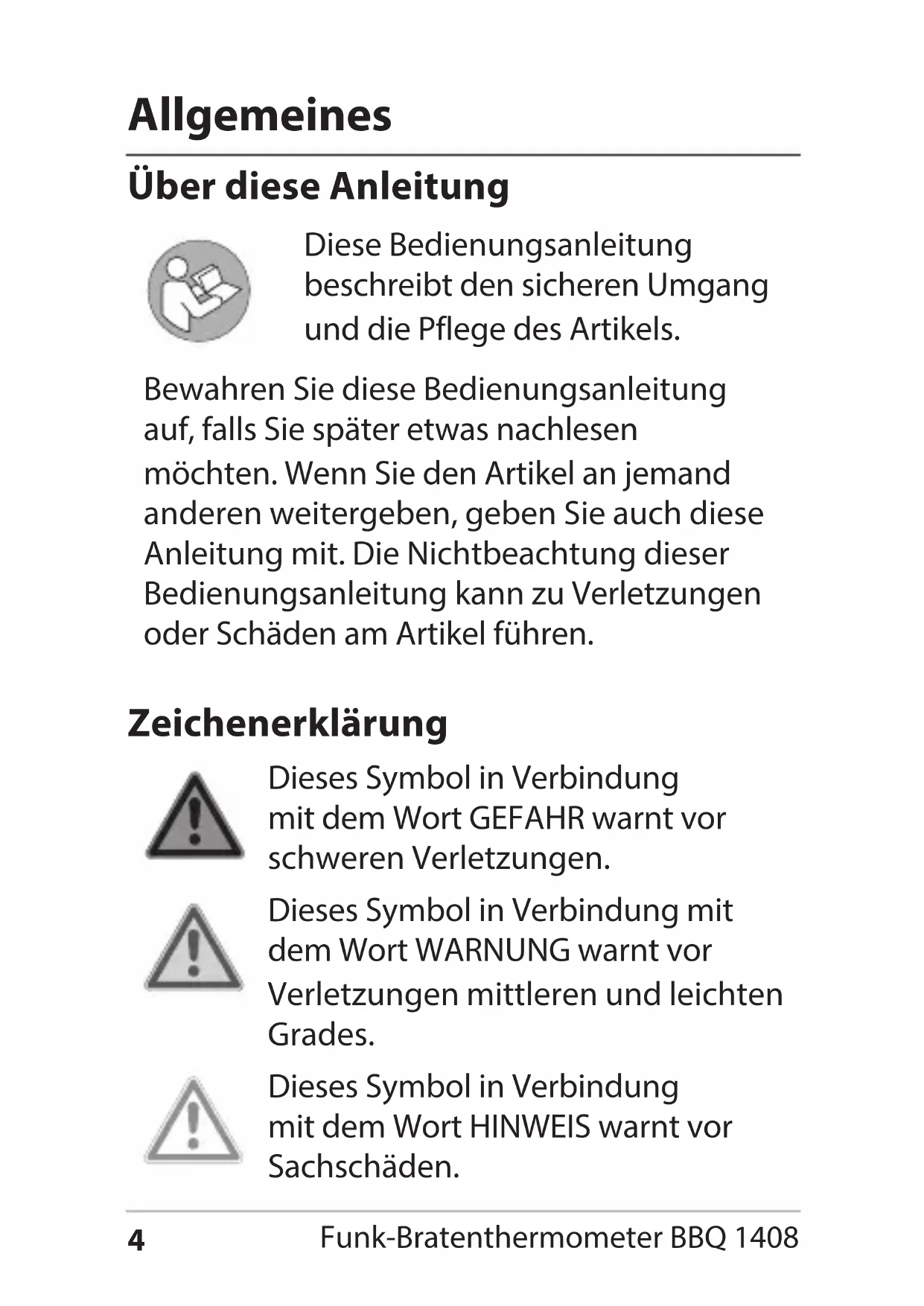

Über diese Anleitung

These Bedienungsanleitung beschreiben den sicheren Umgang und die Pflege des Artikels.

Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Antikel an demand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Antikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vorschweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNING warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusammenliche Informationen und allgemeine Hinweise.

Bestimmungsgemäßer Gebrauch

Dieses Bratentermometer dient zum Messen der Temperatur bzw. des Gargrades von Lebensmitteln beim Braten.

Weitere Einsatzmöglichkeiten:

• Grill-Thermometer
• Getränke-Thermometer für heiße und kalte Getränke,
• Speise-Thermometer (für Suppen, beim Backen, für Babynahrung etc.)

Der Antikel ist für die Verwendung im Privathaushalt und die Dort üblicherweise anfallenden Mengen konzipiert. Für eine gewerbliche oder haushaltsähnliche Benutzung in Kuchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen, in landwirtschaftlichen Anwesen, durch Kunden in Hotels, Motels oder anderen Wohneinrichtungen oder in Frühstücksensionen ist der Antikel ungreeignet.

Zum Messen der Körpertemperatur von Menschen oder Tieren ist das Thermometer nicht geeignet. Durch die Fühlerspitze besteht Verletzungsgefahr!

Sicherheit

• Dieser Antikel ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie der Antikel zu benutzen ist.

• KinderMUSSEN beaufsichtigt werden, um Sicherzustellen,

dassie nichtmit demArtikel spielend.

• Batterien konnen bei Verschlucken Lebensgefährlich sein. Geräte und Batterien deshalb für Kleinkinder unerreichbar aufbewahren. Wurde eine Batterie verschlukt, muss sofort medizinische Hilfe in Anspruch genommen werden.

GEFAHR für Kinder

• Kinder von Verpackungsmaterial und Kleinteilen fernhalten. Bei Verschlucken besteht Erstickungsgefahr.

GEFAHR von Verletzungen

• Seien Sie vorsichtig im Umgang mit dem Thermometer. Durch die Führerspitze besteht Verletzungsgefahr. Stecken Sie nach dem Gebrauch immer sofort wieder die Schutzkappe auf die Führerspitze.

GEFAHR von Brand/Verbrennung und/oder Explosion

• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Ersatz nur durch denselben oder einen gleichwertigen Batterietyp. „Technische Daten“.beachten.

• Batterien)dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Ansonsten besteht erhöhte Explosions- und Auslaufgefahr, außer dem konnen Gase entweichen!

• Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt die betroffenen Stellen sofort mit reichlich klarem Wasser spulen und umgehend einen Arzt aufsuchen.

VORSICHT vor Sachschäden

• Bratenthermometer und/oder Funkempfänger nicht in Wasser oder andere Flüssigkeiten tauchen. Beide Teile)dürfen auch nicht zur Reinigung in den Geschirrspüler gegeben werden.

Geräte vor starken Stößen und Erschüttungen schützen.
- Batterien aus beiden Geräten herausnehmer, wenn diese verbraucht sind oder wenn Sie den Antikel länger nicht benutzen. So werden Schäden vermieden, die durch Auslaufen entstehen können.
- Beim Einsetzen und Wechseln der Batterien auf die richtige Polarität (+/-) achten.
- Batterien keinen extremen Bedingungen aussetzen, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!
- Batterie- und Gerätekontakte bei Bedarf vor dem Einlagen reinigen.
- Nur Batterien des gleichen Types einsetzen, keine unterschiedlichen Typen oder bebrauchte und neue Batterien miteinander verwenden.
- Keine Veränderungen an dem Antikel vornehmen. Reparaturen nur von einer Fachwerkstatt durchführten halten. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefährdungen für den Benutzer verursachen.

Inbetriebnahme

1. Batteriefach des Bratentermometers öffnen und zwei Batterien des Typs

R06 (AA) so einlagen, wie auf dem

Batteriefachboden angezeigt. Richtige Polarität (+/-) beachten.

Das Display wird beleuchtet und Pieptone ertönen.

1. Batteriefach wieder schließen.
2. Gurtelclip von der Rückseite des Funkempfängers abnehmer.
3. Batteriefach des Funkempfängers öffnen und zwei Batterien des Typs R03 (AAA) so einlagen, wie auf dem Batteriefachboden angezeigt. Richtige Polarität (+/-) beachten. Das Display wird beleuchtet und Pieptone ertönen oder der Funkempfänger vibriert.
4. Batteriefach wieder schlieben und Gurtelclip aufstecken.
5. Stecker des Temperaturfuhlerkabels in die Anschlussbuchse des Bratenthermometers stecken.

Nach kurzer Zeit hat sich der Funkempfänger mit der Basisstation (dem Bratentermometer) verbunden und in beiden Displays wird die

vom Temperaturfuhler gemessene Raumtemperatur angezeigt.

1. Temperaturfuhlerkabel vollständig abwickeln.

2. Schutzfolie vom Displayziehen. Hinweise zum Batterienwechsel:

3. Ein Batteriewechsel wird notwendig, wenn im Display nichts mehr angezeigt wird oder ein leeres Batteriesymbol angezeigt wird (Batteriewechselanzeige nur beim Bratenthermometer).

4. Nur den Batterietyp verwenden, der in den „Technischen Daten“ angegeben ist.
5. Immer alle Batterien auswechseln.
6. Alte Batterien umweltgerecht entsorgen, siehe „Entsorgen".

Lieferumfang

• Funk-Bratentermometer (= Basisstation)
• Funkempfänger mit Gurtelclip
• Temperaturfuhler mit Kabel und Schutzkappe
  2 Batterien R03 (AAA) / 1,5 V
  2 Batterien R06 (AA) / 1,5 V
  Bedienungsanleitung

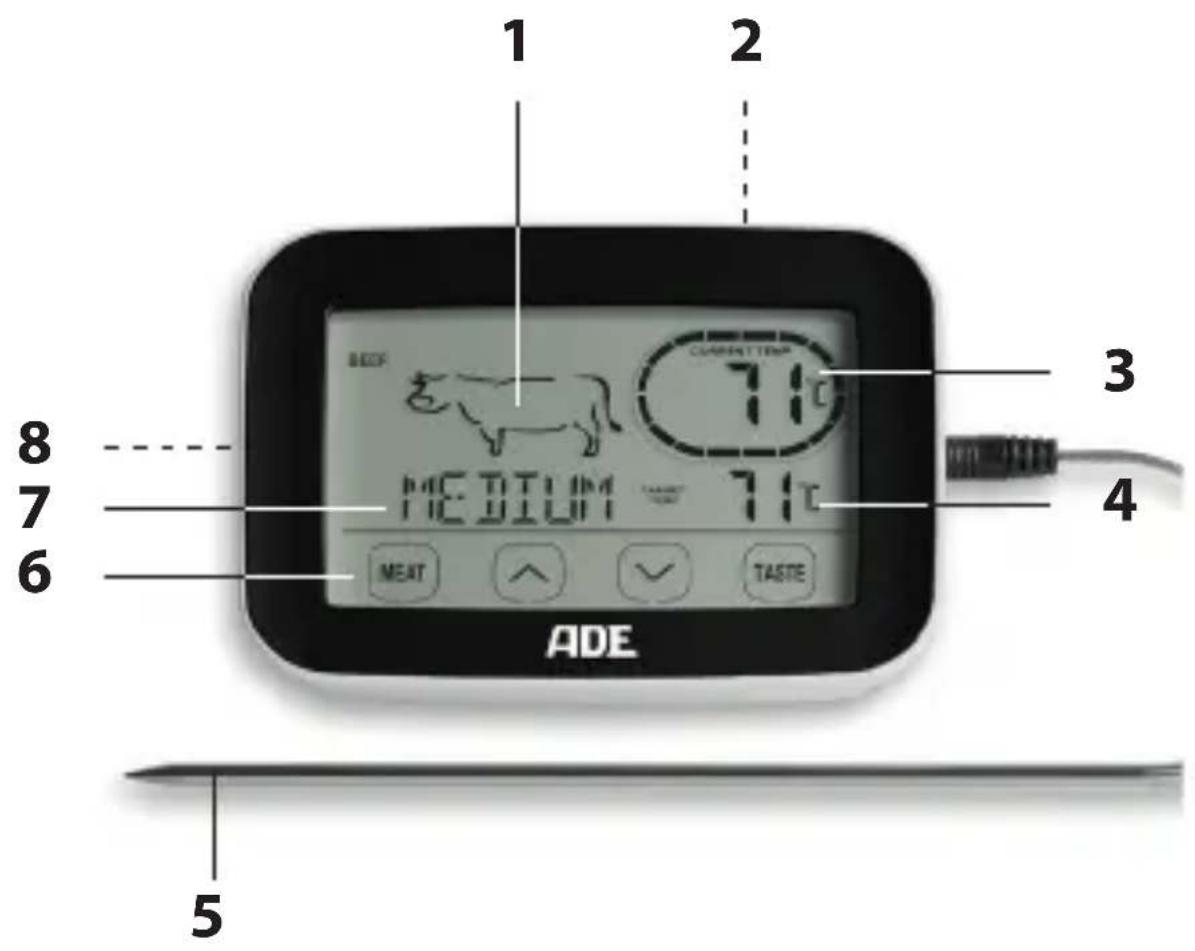

1 Gewählte Fleischchart
2 Ein-/Ausschalter Bratenthermometer
3 Gemessene Temperatur

= aktuelle Funkübertragung

4 Eingestellte Temperatur
5 Temperaturfuhler mit Kabel
6 Bedientasten (siehe)nachste Seite)
7 Gewähler Gargrad
8 Batteriefach (Rückseite), 2x R06 (AA)
9 Gurtelclip (Rückseite)
10 Display
11 Ein-/Ausschalter Funkempfänger
12 Wahlschalter für Alarmart: Alarmton oder Vibration (Rückseite)
13 Batteriefach (Rückseite), 2x R03 (AAA)
14 Funkkontroll-LED (leuchtet bei aktueller Funkübertragung)

Bedientasten

Taste Funktion

Fleischchart wahlen

Temperatur einstellen (erhöhen)

Temperatur einstellen (verringern)

Gargrad einstellen

Grundfunktionen

Ein- und Ausschalten

-Bei beiden Geräten jeweils die Taste ca. 2 Sekunden gedrückt halten, um sie ein- bzw auszuschalten.

Beachten Sie:

Das Bratenthermometer kann auch ohne den Funkempfänger verwendet werden.

• Beide Geräte schalten sich automatisch aus, wenn Sie ca. 30 Minuten nicht benutzt werden.

• Wenn sich die Temperatur nicht ändert, leuchtet die rote Funkkontroll-LED am

Funkempfänger immer nach 30 Sekunden auf. Wenn sich die Temperatur um mehr als 1^ ändert, erhält das Empfangsgerät direkt ein Signal und die LED blinkt.

Fleischart und Gargrad wahlen

1. Beide Geräte einschalten.
2. Durch wiederholtes Drucken der Taste gewünschte Fleischsorte auswahlen: RIND (BEEF) > LAMM (LAMB) > KALB (VEAL) > HAMBURGER (HAMBURGER) > SCHWEIN (PORK) > TRUTHAHN (TURKEY) > HUHNCHEN (CHICKEN) > FISCH (FISH) > PGM

"PGM" wahlen, wenn die gewünschte Fleischart nicht darauf ist oder eine individuelle Temperatur eingestellt werden soll.

1. Durch wiederholtes Drucken der Taste gewünschten Gargrad auswahlen. Diese ist abhängig von der Fleischart. Haben Sie z. B. SCHWEIN (PORK) gewählt, stehen folgende Gargrade zur Auswahl: WELL > M WELL > MEDIUM > M RARE. Wenn Sie HUHNCHEN (CHICKEN) wahren, steht als Gargrad nur WELL zur Verfügung.

Die jeweilige fest vorgegebene Gargrad-Temperatur wird im Display geben „TARGET TEMP“ angezeigt.

Individuelle Temperatur festlegen

1. Durch wiederholtes Drucken der Taste die Anzeige „PGM“ wahren.
2. Mit den Tasten und die gewünschte Temperatur einstellen (Min.-Temp. -50 °C, Max.-Temp. 300 °C)
3. Abschlussend drucken.

Alarmart des Funkempfängereinstellen

-Mit Wahlschalter des Funkempfängers gewünschte Alarmart wahlen:

Glocken-Symbol : Alarmton Wellen-Symbol Vibration

Die Alarmart des Bratenthermometers (Pieptone) ist fest eingestellt und kann nicht geändert werden.

GEFAHR vor Verbrennungen

• Lebensmittel, Backofen und sonstige Teile konnen sehr heißt sein. Verbrennungsgefahr! Schützen Sie sich, indem Sie z. B. Topflappen verwenden.

HINWEIS vor Sachschäden

• Bratenthermometer und Funkempfängen sind nicht hitzebeständig. Lassen Sie sie nicht im Backofen liegen.

Hinweise zum Messen

• Stecken Sie die Führerspitze mindestens 1,5 cm tief in den dicksten Teil des Fleisches. Messen Sie nicht direkt am Knochen.

Wenn die gemessene Temperatur gleich oder größter ist als die eingestellte, wird Alarm ausgelöst:

• Bratenthermometer: Pieptone
• Funkempfänger: Pieptone oder Vibrationsalarm (je nach Einstellung)

Außerdem blinking im Display „ALERT“ und das Feld CURRENT TEMP wird blinkend hervorgehoben.

Das Fleisch ist dann gemäß ihrer gewählten Einstellung fertig gegart. Der Alarm verstummt, sobald die gemessene Temperatur wieder unter die eingestellte fällt.

Temperatur dauerhaft messen (Backofen-Betrieb)

1. Beide Geräte einschalten.
2. Fleischchart und Gargrad wahlen (siehe „Fleischchart und Gargrad wahlen").
3. Schutzkappe von der Fuhlerspitze entfernen.
4. Fuhlerspitze in das Fleisch stecken.
5. Lebensmittel in den Backofen schieben und entsprechende Ofentemperature einstellen.

6. Fuhlerkabel nach außen führen und Ofentür schlieben. Das Kabel passst sich der Ofentürdichtung an. VORSICHT bei scharfkantigen Rahmen und Scharnieren. Bratenthermometer und Funkempfänger nicht im bereits Backofen aufbewahren.

7. Bratenthermometer in Backofennähe ablegen.

Die Temperatur wird jetzt fortlaufend gemessen und - falls eingeschaltet - an den Funkempfänger übertragen. Maximale Reichweite: ca. 60 Meter (freies Gelände).

Temperatur punktuell messen

1. Bratenthermometer einschalten.
2. Fleischart und Gargrad wahlen (siehe „Fleischart und Gargrad wahlen").
3. Backofen öffnen und Lebensmittel herausziehen.
4. Schutzkappe von der Fuhlerspitze entfernen.
5. Fuhlerspitze in das Lebensmittel stecken.
6. Einige Sekunden warten, bevor die Temperatur im Display unter CURRENT TEMP abgelesen wird.

Nach dem Gebrauch

1. Führerspitze aus dem Lebensmittel herausziehen und mit einem weichen, feuchten Tuch abwischen.

Achtung! Verbrennungsgefahr!

1. Schutzkappe auf die Führerspitze stecken und Gerä(t)e ausschalten.

Display beleuchten

-Beliebige Taste drücken, um das Display für ca. 30 Sekunden zu beleuchten.

Maßeinheit der Temperaturändern

1. Batteriefach des Bratenthermometers öffnen.

Unterhalb der Batterien befindet sich ein kleiner runder Schalter (^ / ^)

1. Mit Spitze von Kugelschreiber o. ä. auf Schalter drücken, um zwischen den Einheiten Grad Celsius (°C) und Grad Fahrenheit (°F) zu wechseln.
2. Batteriefach wieder schreiben.

Reinigen

GEFAHR von Verletzungen

-Seien Sie vorsichtig im Umgang mit dem Thermometer. Durch die Führerspitze besteht Verletzungsgefahr.

HINWEIS vor Sachschäden

• Bratenthermometer und Funkempfänger sind nicht wasserdicht. Reinigen Sie sie nicht in der Geschirrspulmaschine.

• Bratenthermometer, Funkempfänger und Führer mit einem angefeuchteten weichen Tuch und ggf. etwas Spülmittel sauberwischen.

• Bratenthermometer und Funkempfänger gründlich abrocknen.
• Schutzkappe auf die Führerspitze stecken.

Technische Daten

Modell: Bratenthermometer BBQ 1408

Batterien: Bratenthermometer:

2x R06 (AA) / 1,5 V

Funkempfänger:

2 × R03( AAA) /1.5 V = - -

Bemessungs- 600 A / 100 A strom:

Reichweite ca. 60 Meter

Funkempfänger: (offenes Gelände)

Sendefrequency: 433,92 MHz

Max.

Sendeleistung: +10 dBm

Inverkehrbringer: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Unsere Produkte werden ständig

weiterentwickelt und verbessert. Aus

diesem Grund sind Design- und technische

Änderungen jederzeit möglich.

Konformitätserklärung

Hiermit erklart die Waagen-Schmitt GmbH, dass das Bratenthermometer BBQ 1408 den

Richtlinien 2014/53/EU und 2011/65/EU entspricht.

Der vollständige Text der

EU-Konformitätserklung ist unter der

folgenden Internetadresse verfügbar:

www.adegermany.de/doc

Die Erklärung verliert ihre Gültigkeit, falls an dem Gerät eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, Februar 2018
Waagen-Schmitt GmbH
Hammer Steindamm 27-29
22089 Hamburg, Germany

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, die Firma Waagen-Schmitt GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mangeln aufgrund Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.

Bitte geben Sie den Antikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an ihren Handler zurück.

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Artikel entsorgen

Entsorgen Sie den Antikel entsprechend der Vorschriften, die in Ihr dem Land gelten.

Geräte)dürfen nicht im normalen Hausmüll entsorgt werden

Am Ende seiner Lebensdauer ist der Article einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugefuhrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden.

Dadurch konnen Batterien und Akkus einer umweltschonenden Entsorgung zugeführrt werden.
