BEDIENUNGSANLEITUNG EcoTEC plus VC 466 VAILLANT

Gas-Wandheizgeräte mit Brennwerttechnik

VC

VCW

Inhaltsverzeichnis

Geräteeigenschaften

Empfehlenswertes Zubehör

Inhaltsverzeichnis

Geräteeigenschaften 2

Empfehlenswertes Zubehör 2

4.10 Außerbetriebnahme 19
4.11 Frostschutz....
4.11.1 Frostschutzfunktion 19
4.11.2 Frostschutz durch Entleeren.... 19
4.12 Wartung und Kundendienst 20

1 Hinweise zur Dokumentation 3

1.1 Aufbewahrung der Unterlagen 3
1.2 Verwendete Symbole 3
1.3 Gültigkeit der Anleitung 3
1.4 CE-Kennzeichnung 3
1.5 Typenschild 3

2 Sicherheit 3

3 Hinweise zum Betrieb 5

3.1 Werksgarantie Geräteeigenschaften
3.2 Bestimmungsgemäße Verwendung 6
3.3 Anforderungen an den Aufstellort 6 Die Vaillant ecoTEC-Geräte sind kompakte, wandhän-
3.4 Pflege 6 gende Gas-Brennwertheizgeräte. Die VCW-Geräte sind
3.5 Recycling und Entsorgung...... 6 zusätzlich mit einer integrierten Warm wasserbereitung
3.5.1 Gerät.... 6 ausgestattet.
3.5.2 Verpackung.... 6
3.6 Energiespartipps 6
Die Vaillant ecoTEC-Geräte sind kompakte, wandhängende Gas-Brennwertheizgeräte. Die VCW-Geräte sind zusätzlich mit einer integrierten Warm wasserbereitung ausgestattet.

4 Bedienung 8

4.1 Übersicht über die Bedienelemente bei ecoTEC plus 8

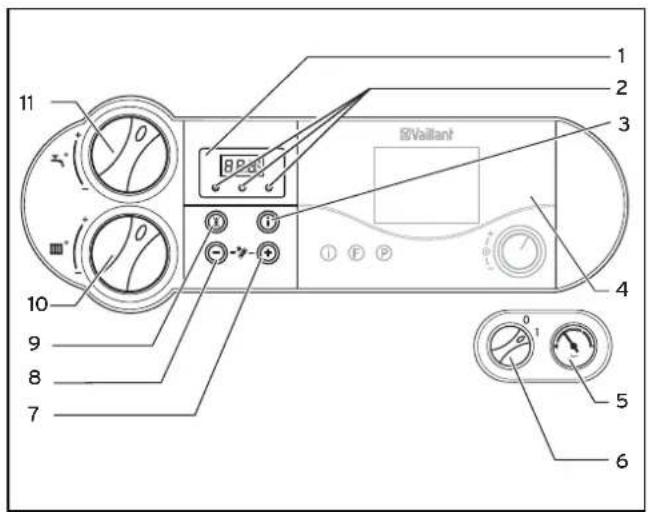

4.2 Übersicht über die Bedienelemente bei ecoTEC pro 10
4.3 Maßnahmen vor Inbetriebnahme.... 11

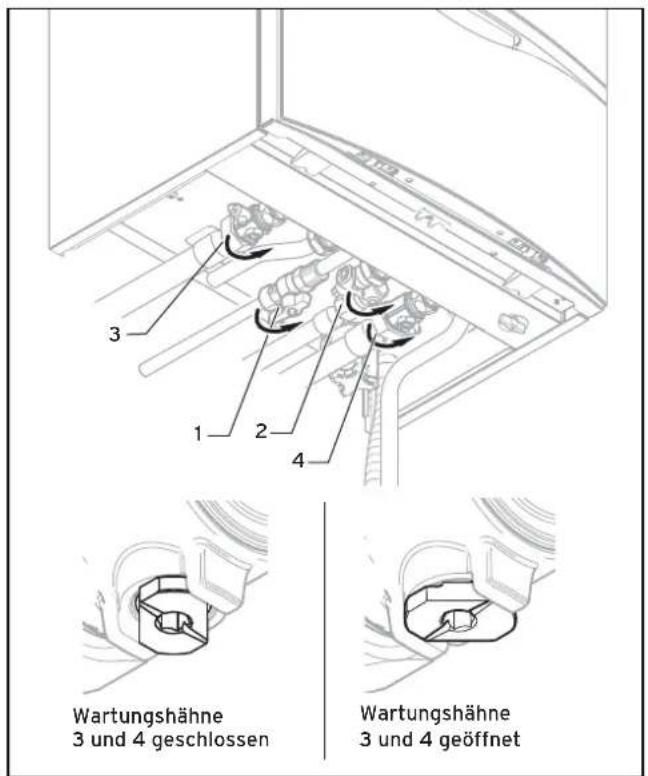

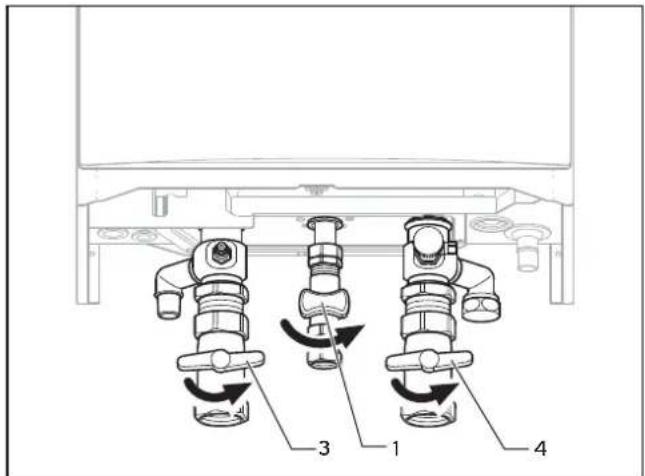

4.3.1 Absperreinrichtungen öffnen......

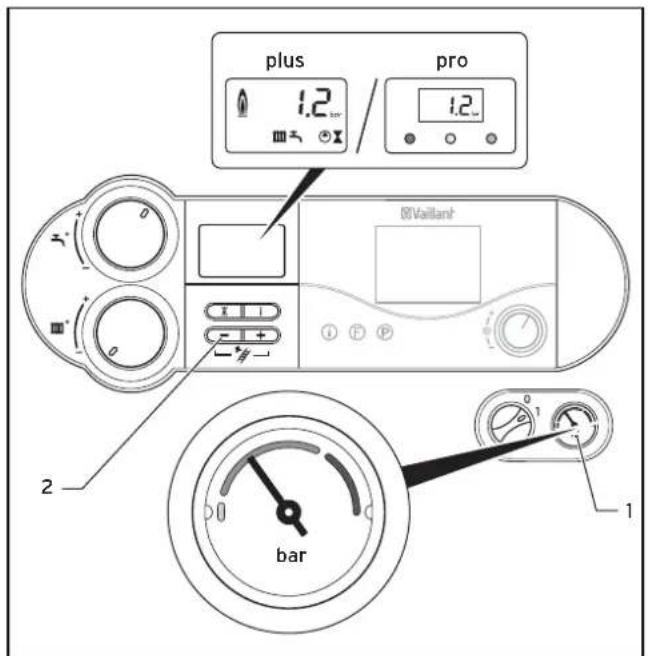

4.3.2 Anlagendruck kontrollieren.... 11

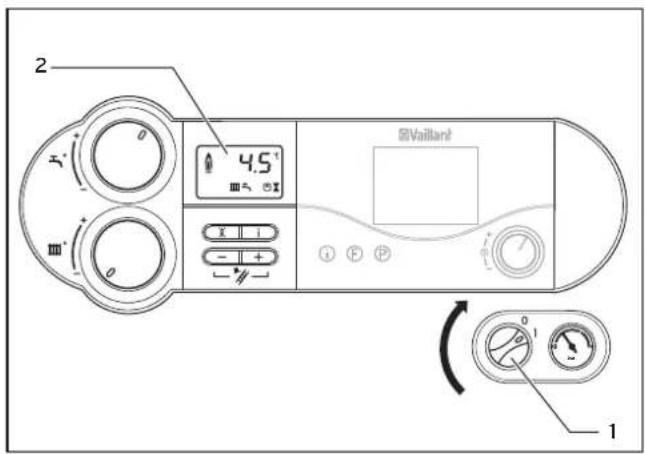

4.4 Inbetriebnahme 12
4.5 Warmwasserbereitung mit VCW-Geräten...... 13

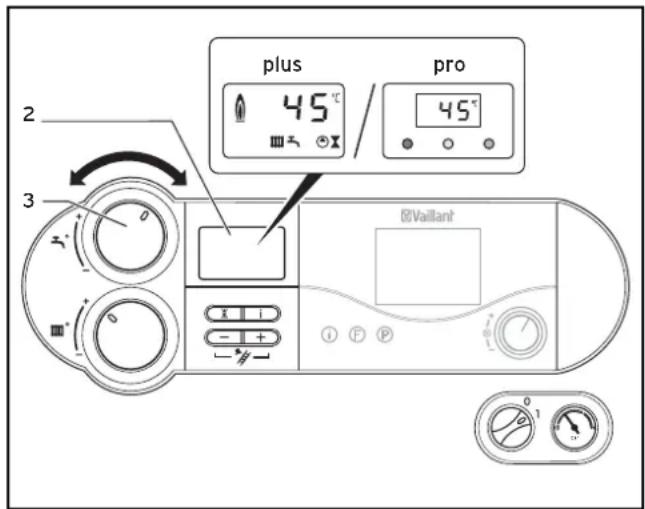

4.5.1 Einstellung der Warmwassertemperatur 13

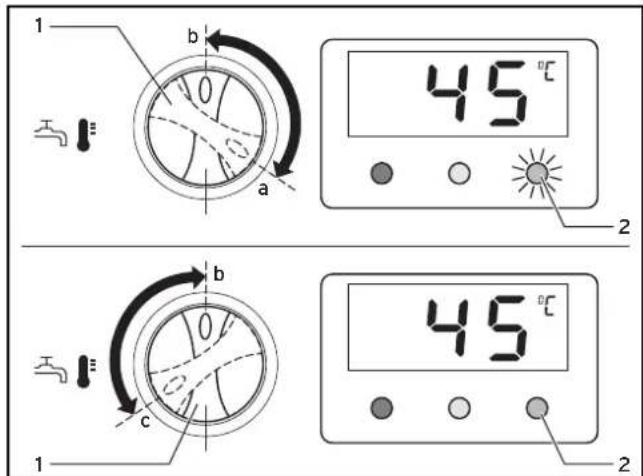

4.5.2 Warmstartfunktion ein- und ausschalten ..... 13

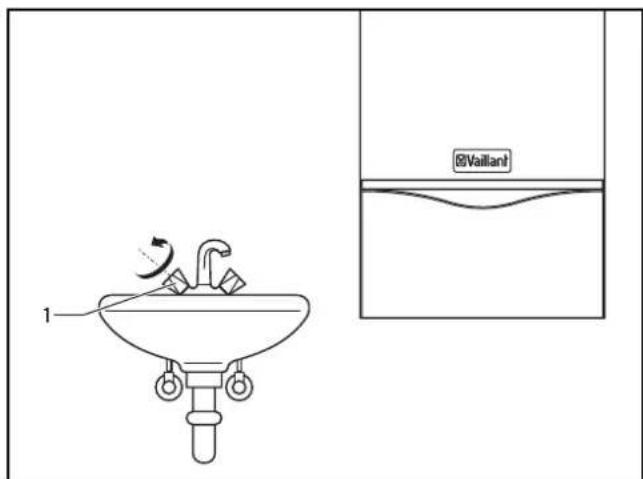

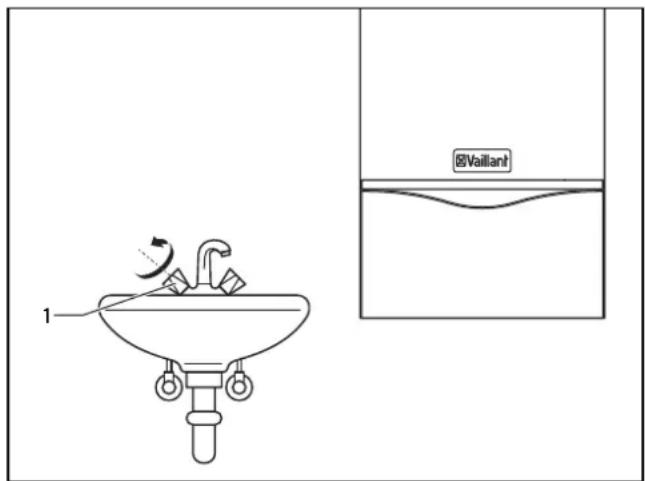

4.5.3 Warmwasser zapfen 14

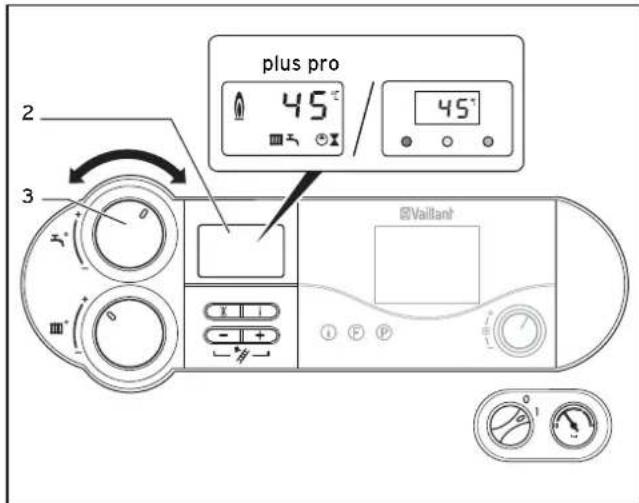

4.6 Warmwasserbereitung mit VC-Geräten 14
4.6.1 Einstellung der Warmwassertemperatur...... 14
4.6.2 Speicherbetrieb ausschalten (nur VC-Geräte mit externem Warmwasserspeicher) 15
4.6.3 Warmwasser zapfen 15
4.7 Einstellungen für den Heizbetrieb 15

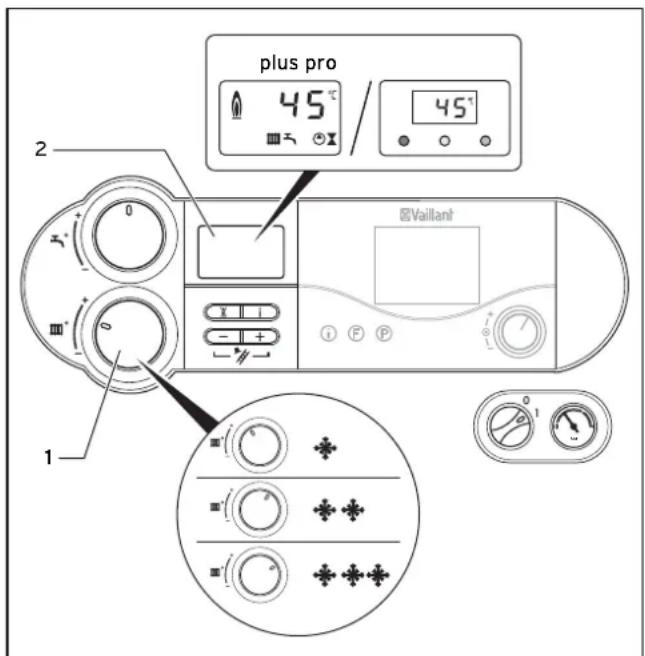

4.7.1 Vorlauftemperatur einstellen (kein Regelgerät angeschlossen).... 15

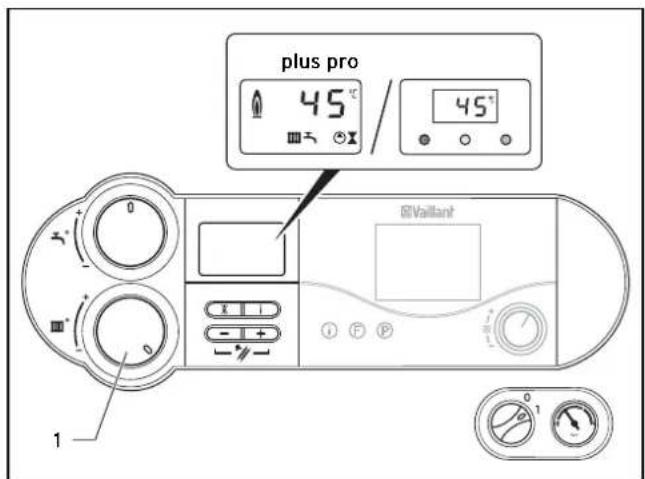

4.7.2 Vorlauftemperatur einstellen (bei Einsatz eines Regelgerätes).... 16

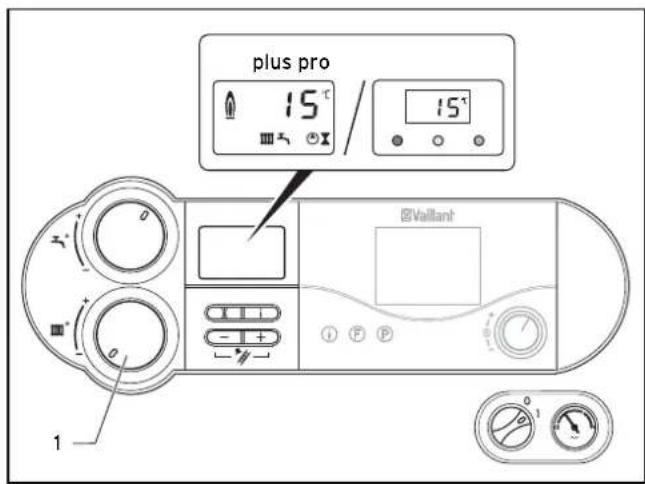

4.7.3 Heizbetrieb ausschalten (Sommerbetrieb) ..... 16

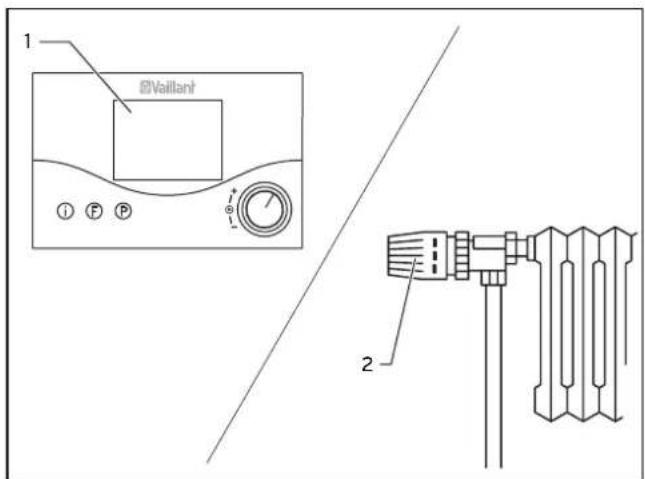

4.7.4 Raumtemperaturregler oder witterungsgeführten Regler einstellen.... 16

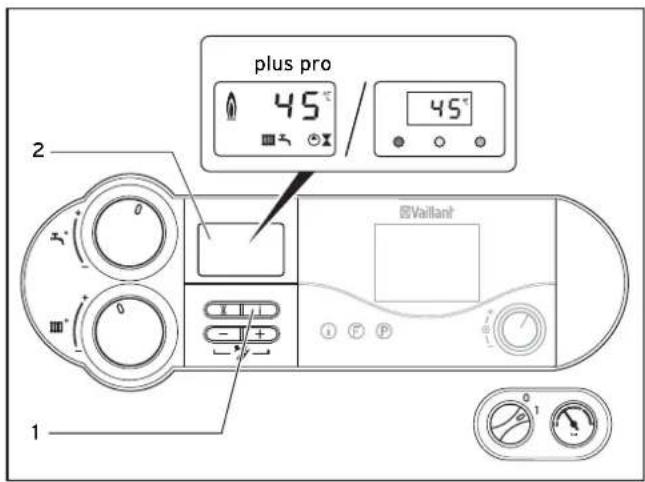

4.8 Statusanzeigen (für Wartungs- und Service-arbeiten durch den Fachhandwerker) 16
4.9 Störungsbehebung 17
4.9.1 Störungen wegen Wassermangel 17

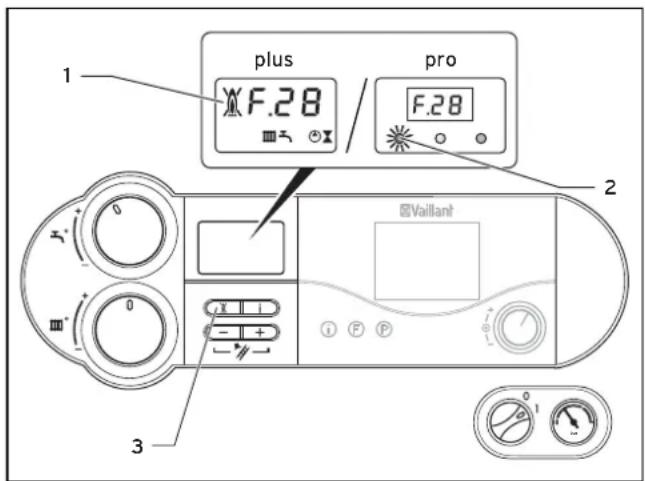

4.9.2 Störungen beim Zündvorgang.... 17
4.9.3 Störungen im Luft-/Abgasweg 18
4.9.4 Gerät/Heizungsanlage füllen 18

.Geräteeigenschaften

Empfehlenswertes Zubehör

Vaillant bietet zur Regelung des ecoTEC verschiedene Systemkomponenten zum Anschluss an die Schaltleiste oder zum Einstecken in die Bedienblende an:

- auroMATIC 560

11 - auroMATIC 620/2

• calorMATIC 230
• calorMATIC 240
• calorMATIC 240f
• calorMATIC 330
• calorMATIC 340f
• calorMATIC 360
• calorMATIC 360f
• calorMATIC 392
• calorMATIC 392f
• calorMATIC 400
• calorMATIC 430
• calorMATIC 430f
• calorMATIC 630/2
• VR 61 Mischermodul
• VR 68 Solarmodul
• VR 81 Fernbediengerät
• VR 90/2 Fernbediengerät
• vrnetDIALOG 830
• vrnetDIALOG 840/2
• VRT 15
• VRT 30
• VRT 40
• VRT 50

Ihr Fachhandwerksbetrieb berät Sie bei der Auswahl der geeigneten Systemkomponenten.

1 Hinweise zur Dokumentation

Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation.

In Verbindung mit dieser Bedienungsanleitung sind weitere Unterlagen gültig.

Für Schäden, die durch Nichtbeachtung dieser Anleitungen entstehen, übernehmen wir keine Haftung.

Mitgeltende Unterlagen

Für den Anlagenbetreiber:

Kurzbedienungsanleitung Nr.

Garantiekarte Nr.

Für den Fachhandwerker:

Installations- und Wartungsanleitung Nr. 0020044415

oder

Nr.

oder

Nr.

Ggf. gelten auch die weiteren Anleitungen aller verwendeten Zubehörteile und Regler mit.

1.1 Aufbewahrung der Unterlagen

Bewahren Sie diese Bedienungsanleitung sowie alle mitgeltenden Unterlagen so auf, dass sie bei Bedarf zur Verfügung stehen.

Übergeben Sie die Unterlagen bei Auszug oder Verkauf an den Nachfolger.

1.2 Verwendete Symbole

Beachten Sie bitte bei der Bedienung des Geräts die Sicherheitshinweise in dieser Bedienungsanleitung!

Gefahr!

Unmittelbare Gefahr für Leib und Leben!

Gefahr!

Lebensgefahr durch Stromschlag!

Gefahr!

Verbrennungs- oder Verbrühungsgefahr!

Achtung!

Mögliche gefährliche Situation für Produkt und Umwelt!

Hinweis!

Nützliche Informationen und Hinweise.

- Symbol für eine erforderliche Aktivität

1.3 Gültigkeit der Anleitung

Diese Bedienungsanleitung gilt ausschließlich für Geräte mit folgenden Artikelnummern:

• 0010002509
• 0010002510
• 0010002511
• 0010002512
• 0010002513
• 0010002514
• 0010003811
• 0010003812
• 001000264840000
• 0018045586
• 0010004147

Die Artikelnummer Ihres Geräts entnehmen Sie bitte dem Typenschild.

0020029156

1.4 CE-Kennzeichnung

Mit der CE-Kennzeichnung 2002915 Dokumentiert, dass die Geräte gemäß dem Typenschild die grundlegenden Anforderungen der einschlägigen Richtlinien erfüllen.

1.5 Typenschild

Das Typenschild des Vaillant ecoTEC ist werkseitig auf der Unterseite des Gerätes angebracht.

2 Sicherheit

Verhalten im Notfall

Gefahr!

Gasgeruch! Vergiftungs- und Explosionsgefahr durch Fehlfunktion!

Verhalten bei Gasgeruch in Gebäuden

• Türen und Fenster weit öffnen, für Durchzug sorgen, Räume mit Gasgeruch meiden!
• Offenes Feuer vermeiden, nicht rauchen, kein Feuerzeug benutzen!
• Keine elektrischen Schalter, keine Stecker, keine Klingeln, keine Telefone und andere Sprechanlagen im Haus benutzen!
• Gaszähler-Absperreinrichtung oder Haupt-Absperreinrichtung schließen!
  • Gasabsperrhahn (1, Abb. 2.1, 2.2) am Gerät schließen!
• Andere Hausbewohner warnen, aber nicht klingeln!
• Gebäude verlassen!
• Bereitschaftsdienst des Gasversorgungsunternehmens von einem Telefonanschluss außerhalb des Hauses benachrichtigen!
• Bei hörbarem Ausströmen unverzüglich das Gebäude verlassen, Betreten durch Dritte verhindern, Polizei und Feuerwehr von außerhalb des Gebäudes alarmieren!

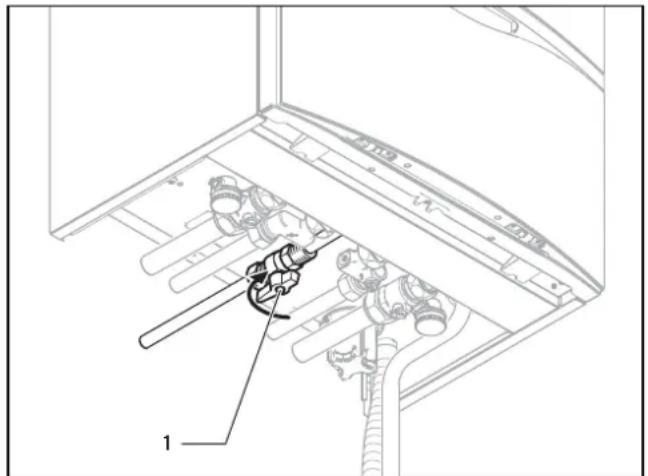

Abb. 2.1 Gasabsperrhahn schließen (außer VC 466 und VC 656)

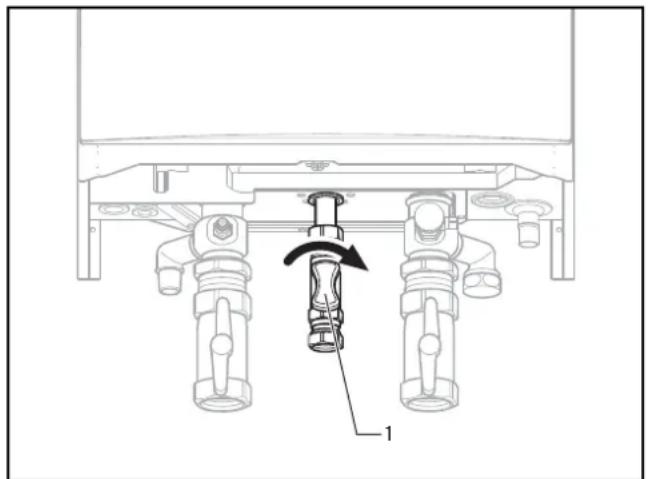

Abb. 2.2 Gasabsperrhahn schließen (bei VC 466 und VC 656)

Sicherheitshinweise

Beachten Sie unbedingt die nachfolgenden Sicherheitshinweise und Vorschriften.

Gefahr!

Verpuffungsgefahr entzündlicher Gas-Luft-Gemische!

Verwenden oder lagern Sie keine explosiven oder leicht entflammbaren Stoffe (z. B. Benzin, Farben usw.) im Aufstellungsraum des Geräts.

Gefahr!

Vergiftungs- und Explosionsgefahr durch Fehlfunktion!

Die Sicherheitseinrichtungen dürfen keinesfalls außer Betrieb gesetzt werden und es dürfen auch keine Manipulationen dieser Einrichtungen versucht werden, die geeignet sind, ihre ordnungsgemäße Funktion zu beeinträchtigen.

Deshalb dürfen Sie keine Veränderungen vornehmen:

• am Gerät
• im Umfeld des Geräts
• an den Zuleitungen für Gas, Zuluft, Wasser und Strom
• sowie an den Ableitungen für Abgas

Das Veränderungsverbot gilt ebenfalls für bauliche Gegebenheiten im Umfeld des Geräts, soweit diese Einfluss auf die Betriebssicherheit des Geräts haben können.

Beispiele hierfür sind:

- Eine schrankartige Verkleidung des Geräts unterliegt entsprechenden Ausführungsvorschriften. Fragen Sie hierzu Ihren Fachhandwerksbetrieb, falls eine derartige Verkleidung von Ihnen gewünscht ist.

Für Änderungen am Gerät oder im Umfeld müssen Sie in jedem Fall den anerkannten Fachhandwerksbetrieb hinzuziehen, da er hierfür zuständig ist.

Achtung!

Beschädigungsgefahr durch unsachgemäße Veränderungen!

Nehmen Sie unter keinen Umständen selbst Eingriffe oder Manipulationen am Gas-Wandheizgerät oder an anderen Teilen der Anlage vor. Versuchen Sie niemals, Wartung oder Reparaturen am Gerät selbst durchzuführen.

- Zerstören oder entfernen Sie keine Verplombungen von Bauteilen. Nur anerkannte Fachhandwerker und der Werkskundendienst sind autorisiert, verplombte Bauteile zu verändern.

Gefahr!

Verbrühungsgefahr!

Das am Warmwasserhahn austretende Wasser kann heiß sein.

Achtung!

Beschädigungsgefahr!

Verwenden Sie keine Sprays, Lösungsmittel, chlorhaltigen Reinigungsmittel, Farben, Klebstoffe usw. in der Umgebung des Gerätes. Diese Stoffe können unter ungünstigen Umständen zu Korrosion - auch in der Abgasanlage - führen.

Aufstellung und Einstellung

Die Installation des Geräts darf nur von einem anerkannten Fachhandwerker durchgeführt werden. Dieser übernimmt auch die Verantwortung für die ordnungsgemäße Installation und Inbetriebnahme sowie für die Beachtung der bestehenden Vorschriften, Regeln und Richtlinien.

Dieser ist ebenfalls für Inspektion/Wartung und Instandsetzung des Geräts sowie für Änderungen der eingestellten Gasmenge zuständig.

Achtung!

Das Gerät darf nur mit ordnungsgemäß geschlossener Geräteverkleidung dauerhaft betrieben werden! Andernfalls kann es - unter ungünstigen Betriebsbedingungen - zu Sachschäden oder sogar Gefahr für Leib und Leben kommen.

Fülldruck der Heizungsanlage

Kontrollieren Sie in regelmäßigen Abständen den Fülldruck der Heizungsanlage (siehe Abschnitt 4.3.2).

Notstromaggregat

Ihr Fachhandwerker hat Ihr Gas-Wandheizgerät bei der Installation an das Stromnetz angeschlossen.

Falls Sie das Gerät bei Stromausfall mit einem Notstrom-aggregat betriebsbereit halten wollen, muss dieses in seinen technischen Werten (Frequenz, Spannung,

Erdung) mit denen des Stromnetzes übereinstimmen und mindestens der Leistungsaufnahme Ihres Geräts entsprechen. Ziehen Sie hierzu bitte Ihren Fachhandwerksbetrieb zu Rate.

Undichtigkeiten (außer VC 466 und 656)

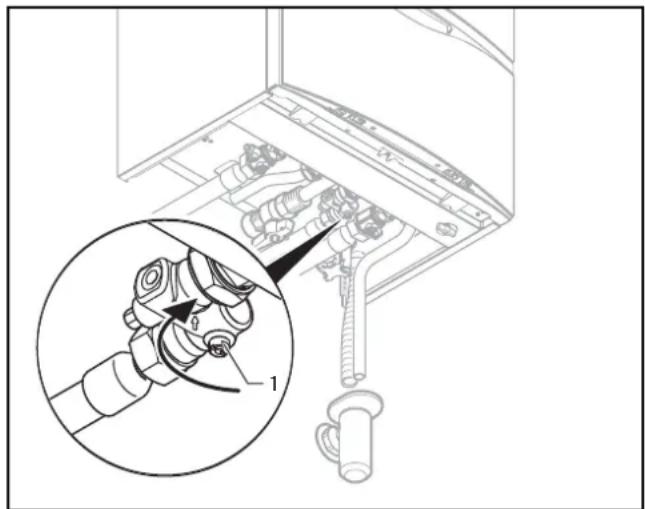

Abb. 2.3 Kaltwasser-Absperrventil schließen (außer VC 466 und 656)

Schließen Sie bei Undichtigkeiten im Warmwasserleitungsbereich zwischen Gerät und Zapfstellen sofort das Kaltwasser-Absperrventil (1) und lassen Sie die Undich tigkeit durch Ihren Fachhand werker beheben.

Hinweis!

Bei ecoTEC-Geräten ist das Kaltwasser-Absperr ventil nicht im Lieferumfang Ihres Geräts enthalten. Fragen Sie Ihren Fachhandwerker, wo er ein solches Ventil montiert hat.

Frostschutz

Stellen Sie sicher, dass bei Ihrer Abwesenheit während einer Frostperiode die Heizungsanlage in Betrieb bleibt und die Räume ausreichend temperiert werden.

Achtung!

Beschädigungsgefahr!

Bei einem Ausfall der Stromversorgung oder bei zu niedriger Einstellung der Raumtempera tur in einzelnen Räumen kann nicht ausgeschlossen werden, dass Teilbereiche der Heizungsanlage durch Frost beschädigt werden.

Beachten Sie unbedingt die Hinweise zum Frostschutz in Abschnitt 4.11.

3 Hinweise zum Betrieb

3.1 Werksgarantie

Die N.V. VAILLANT gewährleistet eine Garantie von 2 Jahren auf alle Material- und Konstruktionsfehler ihrer Produkte ab dem Rechnungsdatum.

Die Garantie wird nur gewährt, wenn folgende Voraussetzungen erfüllt sind:

1. Das Gerät muss von einem qualifizierten Fachmann installiert worden sein. Dieser ist dafür verantwortlich, dass alle geltenden Normen und Richtlinien bei der Installation beachtet wurden.

2. Während der Garantiezeit ist nur der Vaillant Werkskundendienst autorisiert, Reparaturen oder Veränderungen am Gerät vorzunehmen. Die Werksgarantie erlischt, wenn in das Gerät Teile eingebaut werden, die nicht von Vaillant zugelassen sind.

3. Damit die Garantie wirksam werden kann, muss die Garantiekarte vollständig und ordnungsgemäß ausgefüllt, unterschrieben und ausreichend frankiert spätestens fünfzehn Tage nach der Installation an uns zurückgeschickt werden.

Während der Garantiezeit an dem Gerät festgestellte Material- oder Fabrikationsfehler werden von unserem Werkskundendienst kostenlos behoben. Für Fehler, die nicht auf den genannten Ursachen beruhen, z. B. Fehler aufgrund unsachgemäßer Installation oder vorschriftswidriger Behandlung, bei Verstoß gegen die geltenden Normen und Richtlinien zur Installation, zum Aufstellraum oder zur Belüftung, bei Überlastung, Frosteinwirkung oder normalem Verschleiß oder bei Gewalteinwirkung übernehmen wir keine Haftung. Wenn eine Rechnung gemäß den allgemeinen Bedingungen des Werkvertrages ausgestellt wird, wird diese ohne vorherige schriftliche Vereinbarung mit Dritten (z. B. Eigentümer, Vermieter, Verwalter etc.) an den Auftraggeber oder/ und den Benutzer der Anlage gerichtet; dieser übernimmt die Zahlungsverpflichtung. Der Rechnungsbetrag ist dem Techniker des Werkskundendienstes, der die Leistung erbracht hat, zu erstatten. Die Reparatur oder der Austausch von Teilen während der Garantie verlängert die Garantiezeit nicht. Nicht umfasst von der

Werksgarantie sind Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Ansprüche auf Schadenersatz. Gerichtsstand ist der Sitz unseres Unternehmens. Um alle Funktionen des Vaillant Gerätes auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen bei Wartungs- und Instandhaltungsarbeiten nur Original Vaillant Ersatzteile verwendet werden!

3.2 Bestimmungsgemäße Verwendung

Die Vaillant Gas-Wandheizgeräte ecoTEC sind nach dem Stand der Technik und den anerkannten sicherheits-technischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Geräts und anderer Sachwerte entstehen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Die Geräte sind als Wärmeerzeuger für geschlossene Warmwasser-Zentralheizungsanlagen und für die zentrale Warmwasserbereitung vorgesehen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller/Lieferant nicht. Das Risiko trägt allein der Anwender.

Zur bestimmungsgemäßen Verwendung gehören auch das Beachten der Bedienungs- und der Installationsanleitung sowie aller weiteren mitgeltenden Unterlagen und das Einhalten der Inspektions- und Wartungsbedingungen.

Achtung! Jede missbräuchliche Verwendung ist untersagt.

3.3 Anforderungen an den Aufstellort

Die Vaillant Gas-Wandheizgeräte ecoTEC werden an der Wand hängend so installiert, dass eine Möglichkeit zum Ableiten des anfallenden Kondensats und zur Führung der Leitungen des Luft-/Abgassystems gegeben ist. Sie können z. B. in Kellerräumen, Abstell-, Mehr zweck- oder Wohnräumen installiert werden. Fragen Sie Ihren Fach handwerker, welche aktuell gültigen nationalen Vorschriften zu beachten sind.

Hinweis! Ein Abstand des Geräts zu Bauteilen aus brennbaren Baustoffen bzw. zu brennbaren Bestand teilen ist nicht erforderlich, da bei Nennwärme leistung des Geräts an der Gehäuseoberfläche eine niedrigere Temperatur auftritt als die max. zulässige von 85 °C.

3.4 Pflege

Reinigen Sie die Verkleidung Ihres Geräts mit einem feuchten Tuch und etwas Seife.

Hinweis! Beschädigungsgefahr! Verwenden Sie keine Scheuer- oder Reinigungsmittel, die die Verkleidung oder die Armaturen aus Kunststoff beschädigen könnten. Verwenden Sie keine Sprays, Lösungsmittel oder chlorhaltigen Reinigungsmittel.

3.5 Recycling und Entsorgung

Sowohl Ihr Vaillant Gas-Wandheizgerät ecoTEC als auch die zugehörige Transportverpackung bestehen zum weitaus überwiegenden Teil aus recyclefähigen Rohstoffen.

3.5.1 Gerät

Ihr Vaillant Gas-Wandheizgerät ecoTEC wie auch alle Zubehöre gehören nicht in den Hausmüll. Sorgen Sie dafür, dass das Altgerät und ggf. vorhandene Zubehöre einer ordnungsgemäßen Entsorgung zugeführt werden.

3.5.2 Verpackung

Die Entsorgung der Transportverpackung überlassen Sie bitte dem Fachhandwerksbetrieb, der das Gerät installiert hat.

Hinweis! Beachten Sie bitte die geltenden nationalen gesetzlichen Vorschriften.

3.6 Energiespartipps

Einbau einer witterungsgeführten Heizungsregelung Witterungsgeführte Heizungsregelungen regulieren in Abhängigkeit von der jeweiligen Außentemperatur die Heizungs-Vorlauftemperatur. Es wird nicht mehr Wärme erzeugt, als benötigt wird. Hierzu muss am witterungsgeführten Regler die der jeweiligen Außentemperatur zugeordnete Heizungs-Vorlauftemperatur eingestellt werden. Diese Einstellung sollte nicht höher sein, als es die Auslegung der Heizungsanlage erfordert. Normalerweise wird die richtige Einstellung durch Ihren Fachhandwerksbetrieb vorgenommen. Durch integrierte Zeitprogramme werden gewünschte Heiz- und Absenkphasen (z. B. nachts) automatisch ein- und ausgeschaltet.

Witterungsgeführte Heizungsregelungen stellen in Verbindung mit Thermostatventilen die wirtschaftlichste Form der Heizungsregelung dar.

Absenkbetrieb der Heizungsanlage

Senken Sie die Raumtemperatur für die Zeiten Ihrer Nachtruhe und Abwesenheit ab. Dies lässt sich am einfachsten und zuverlässigsten durch Regelgeräte mit individuell wählbaren Zeitprogrammen realisieren.

Stellen Sie während der Absenkzeiten die Raum temperatur ca. 5 °C niedriger ein als während der Vollheizzeiten. Ein Absenken um mehr als 5 °C bringt keine weitere Energieersparnis, da dann für die jeweils nächste Vollheizperiode erhöhte Aufheizleistungen erforderlich wären. Nur bei längerer Abwesenheit, z. B. Urlaub, lohnt es sich, die Temperaturen weiter abzusenken. Achten Sie aber im Winter darauf, dass ein ausreichender Frostschutz gewährleistet bleibt.

Raumtemperatur

Stellen Sie die Raumtemperatur nur so hoch ein, dass diese für Ihr Behaglichkeitsempfinden gerade ausreicht. Jedes Grad darüber hinaus bedeutet einen erhöhten Energieverbrauch um etwa 6 %.

Passen Sie auch die Raumtemperatur dem jeweiligen Nutzungszweck des Raums an. Zum Beispiel ist es normalerweise nicht erforderlich, Schlafzimmer oder selten benutzte Räume auf 20 °C zu heizen.

Einstellen der Betriebsart

In der wärmeren Jahreszeit, wenn die Wohnung nicht beheizt werden muss, empfehlen wir Ihnen, die Heizung auf Sommerbetrieb zu schalten. Der Heizbetrieb ist dann ausgeschaltet, jedoch bleiben das Gerät bzw. die Anlage betriebsbereit für die Warmwasserbereitung.

Gleichmäßig heizen

Häufig wird in einer Wohnung mit Zentralheizung lediglich ein einziger Raum beheizt. Über die Umschließungsflächen dieses Raums, also Wände, Türen, Fenster, Decke, Fußboden, werden die unbeheizten Nachbar räume unkontrolliert mitbeheizt und es geht ungewollt Wärmeenergie verloren. Die Leistung des Heizkörpers dieses einen beheizten Raums ist für eine solche Betriebsweise natürlich nicht mehr ausreichend. Die Folge ist, dass sich der Raum nicht mehr genügend erwärmen lässt und ein unbehagliches Kältegefühl entsteht (übrigens entsteht derselbe Effekt, wenn Türen zwischen beheizten und nicht- oder eingeschränkt beheizten Räumen geöffnet bleiben). Das ist falsches Sparen: Die Heizung ist in Betrieb und trotzdem ist das Raumklima nicht behaglich warm. Ein größerer Heizkomfort und eine sinnvollere Betriebsweise werden erreicht, wenn alle Räume einer Wohnung gleichmäßig und entsprechend ihrer Nutzung beheizt werden. Übrigens kann auch die Bausubstanz leiden, wenn Gebäudeteile nicht oder nur unzureichend beheizt werden.

Thermostatventile und Raumtemperaturregler

Es sollte heute selbstverständlich sein, an allen Heizkörpern Thermostatventile anbringen zu lassen. Sie halten die einmal eingestellte Raumtemperatur exakt ein. Mit Hilfe von Thermostatventilen in Verbindung mit einem Raumtemperaturregler (oder witterungsgeführtem Regler) können Sie die Raumtemperatur Ihren individuellen Bedürfnissen anpassen und erzielen eine wirtschaftliche Betriebsweise Ihrer Heizungsanlage.

Lassen Sie in dem Zimmer, in dem sich Ihr Raumtemperaturregler befindet, stets alle Heizkörperventile voll geöffnet, da sich die beiden Regeleinrichtungen sonst gegenseitig beeinflussen und die Regelqualität beeinträchtigt werden kann.

Häufig ist folgendes Benutzerverhalten zu beobachten: Sobald es im Raum zu warm wird, werden die Thermostatventile zugedreht (oder der Raumthermostat auf eine geringere Temperatur eingestellt). Wird es nach einer Weile dann wieder zu kalt, wird das Thermo statventil wieder aufgedreht. ies ist nicht erforderlich, da die Temperaturregulierung durch das Thermostatventil selbst übernommen wird: Steigt die Raumtemperatur über den am Fühlerkopf eingestellten Wert, schließt das Thermostatventil automatisch, bei Unterschreiten des eingestellten Werts öffnet es wieder.

Regelgeräte nicht verdecken

Verdecken Sie Ihr Regelgerät nicht durch Möbel, Vorhänge oder andere Gegenstände. Es muss die zirkulierende Raumluft ungehindert erfassen können. Verdeckte Thermostatventile können mit Fernfühler ausgestattet werden und bleiben dadurch weiter funktionsfähig. Angemessene Warmwasser-Temperatur

Das warme Wasser sollte nur so weit aufgeheizt werden, wie es für den Gebrauch notwendig ist. Jede weitere Erwärmung führt zu unnötigem Energieverbrauch, Warmwasser-Temperaturen von mehr als 60 °C außerdem zu verstärktem Kalkausfall.

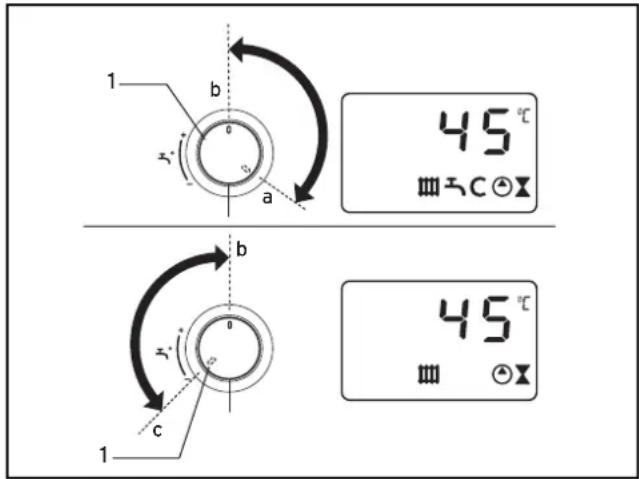

Einstellung der Warmstartfunktion (nur VCW)

Die Warmstartfunktion liefert Ihnen sofort warmes Wasser in der gewünschten Temperatur, ohne dass Aufheizzeiten abgewartet werden müssen. Hierzu wird der Warmwasser-Wärmetauscher auf einem vorgewählten Temperaturniveau gehalten. Stellen Sie den Temperaturwähler nicht höher ein als die benötigte Temperatur, um Energieverlust zu vermeiden. Benötigen Sie längere Zeit kein warmes Wasser, empfehlen wir zur weiteren Energieeinsparung, die Warmstartfunktion abzuschalten.

Bewusster Umgang mit Wasser

Ein bewusster Umgang mit Wasser kann die Verbrauchskosten erheblich senken.

Zum Beispiel Duschen statt Wannenbad: Während für ein Wan nenbad ca. 150 Liter Wasser gebraucht werden, benötigt eine mit modernen, Wasser sparenden Arma turen ausgestattete Dusche lediglich etwa ein Drittel dieser Wassermenge.

3 Hinweise zum Betrieb

4 Bedienung

Übrigens: Ein tropfender Wasserhahn verschwendet bis zu 2000 Liter Wasser, eine undichte Toilettenspülung bis zu 4000 Liter Wasser im Jahr. Dagegen kostet eine neue Dichtung jeweils nur wenige Euro-Cent.

Zirkulationspumpen nur bei Bedarf laufen lassen (nur VC 466 und 656)

Zirkulationspumpen sorgen für einen ständigen Umlauf von Warmwasser im Rohrleitungssystem, so dass auch bei weit entfernten Zapfstellen sofort warmes Wasser zur Verfügung steht. Sie steigern zweifellos den Komfort bei der Warmwasserbereitung. Aber sie verbrauchen auch Strom. Und umlaufendes Warmwasser, das nicht genutzt wird, kühlt sich auf seinem Weg durch die Rohrleitungen ab und muss dann wieder nachgeheizt werden. Zirkulationspumpen sollten daher nur dann betrieben werden, wenn tatsächlich Warmwasser generell im Haushalt benötigt wird. Mit Hilfe von Schaltuhren, mit denen die meisten Zirkulationspumpen ausgestattet bzw. nachgerüstet werden können, können individuelle Zeitprogramme eingestellt werden. Oft bieten auch witterungsgeführte Regler über Zusatzfunktionen die Möglichkeit, Zirkulationspumpen zeitlich zu steuern. Fragen Sie Ihren Fachhandwerksbetrieb. Eine andere Möglichkeit ist, über einen Taster oder Schalter in der Nähe einer häufig benutzten Zapfstelle die Zirkulation nur bei konkretem Bedarf für eine bestimmte Zeitspanne einzuschalten. An den Vaillant ecoTEC kann ein solcher Taster an die Geräteelektronik angeschlossen werden.

Lüften der Wohnräume

Öffnen Sie während der Heizperiode die Fenster nur zum Lüften und nicht zur Temperaturregelung. Eine kurze Stoßlüftung ist wirkungsvoller und energiesparender als lange offenstehende Kippfenster. Wir empfehlen daher, die Fenster kurzzeitig voll zu öffnen. Schließen Sie während des Lüftens alle im Raum befindlich Thermo statventile bzw. stellen Sie einen vorhandenen Raum thermostaten auf Minimaltemperatur ein. Durch diese Maßnahmen ist ein ausreichender Luftwechsel, ohne unnötige Auskühlung und Energieverlust, gewährleistet (z. B. durch ungewollte Heizungseinschaltung während des Lüftens).

4 Bedienung

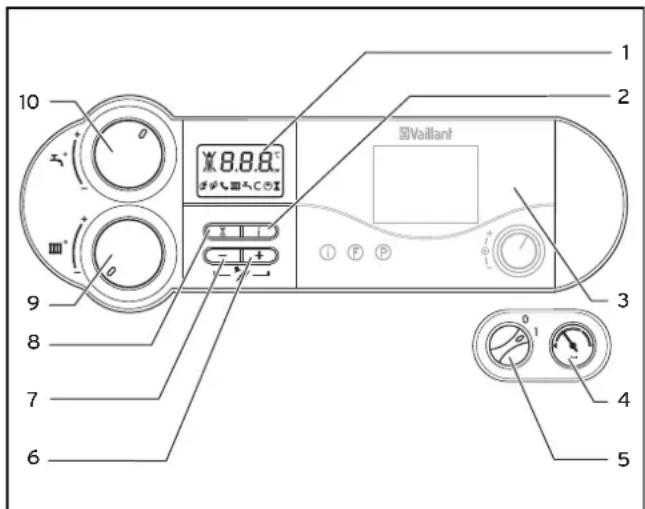

4.1 Übersicht über die Bedienelemente bei ecoTEC plus

10 8.88°C Vaillant 1 2 9 8 7 6 3 4 5

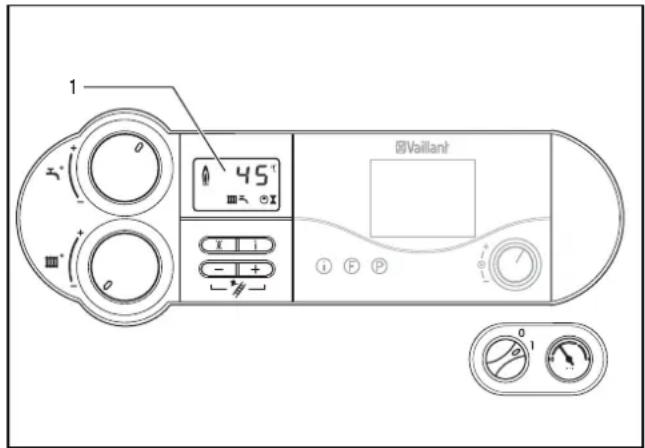

Abb. 4.1 Bedienelemente ecoTEC plus

Zum Öffnen der Frontklappe greifen Sie in die Griffmulde und klappen Sie sie herunter. Die nun zu erkennenden Bedienelemente haben folgende Funktionen (vgl. Abb. 4.1):

1 Display zur Anzeige der aktuellen Heizungs-Vorlauf temperatur, des Fülldrucks der Heizungsanlage, der Betriebsart oder bestimmter Zusatzinformationen
2 Taste „i“ zum Abrufen von Informationen
3 Einbauregler (Zubehör)
4 Manometer zur Anzeige des Füll- bzw. Betriebsdrucks in der Heizungsanlage
5 Hauptschalter zum Ein- und Ausschalten des Gerätes
6 Taste „+“ zum Weiterblättern der Displayanzeige (für den Fachhandwerker bei Einstellarbeiten und Fehler suche) oder Anzeige der Speichertemperatur (VC mit Speicherfühler) bzw. Temperatur des Warmwasser-Wärmetauschers (VCW)
7 Taste „-“ zum Zurückblättern der Displayanzeige (für den Fachhandwerker bei Einstellarbeiten und Fehler suche) und zur Anzeige des Fülldrucks der Heizungs anlage auf dem Display
8 Taste „Entstörung“ zum Rücksetzen bestimmter Störungen

9 Drehknopf zur Einstellung der Heizungs-Vorlauf-temperatur
10 Drehknopf zur Einstellung der Warmwasser-Auslauf temperatur (VCW-Geräte) oder der Speichertemperatur (VC-Geräte mit angeschlossenem Warmwasserspeicher VIH)

Digitales Informations- und Analyse-System

1 45° Vaillant I F P 0 1

Abb. 4.2 Display ecoTEC plus

Die ecoTEC plus-Geräte sind mit einem digitalen Informations- und Analyse-System ausgestattet. Dieses System gibt Ihnen Informationen über den Betriebs zustand Ihres Geräts und hilft Ihnen bei der Beseitigung von Störun gen.

Im normalen Betrieb des Geräts wird im Display (1) die aktuelle Heizungs-Vorlauftemperatur angezeigt (im Beispiel 45 °C). Im Fehlerfall wird die Anzeige der Temperatur durch den jeweiligen Fehlercode ersetzt.

Darüber hinaus können Sie den angezeigten Symbolen folgende Informationen entnehmen:

1 Anzeige der aktuellen Heizungs-Vorlauf tempe ratur, des Fülldrucks der Heizungsanlage oder Anzeige eines Status- oder Fehlercodes

Störung im Luft-/Abgasweg

Störung im Luft-/Abgasweg

Nur in Verbindung mit vrnetDIALOG: Solange das Symbol im Display erscheint, wird über das Zubehör vrnetDIALOG eine Heizungs-Vorlauf- und Warmwasser-Auslauftemperatur vorgegeben, d. h. das Gerät arbeitet mit anderen als den an den Drehknöpfen (9) und (10) eingestellten Temperaturen.

Diese Betriebsart kann nur beendet werden:

• durch vrnetDIALOG oder
• durch Verändern der Temperatureinstellung an den Drehknöpfen (9) oder (10) um mehr als ± 5 K.

Diese Betriebsart kann nicht beendet werden:

- durch Drücken der Taste (8) „Entstörung“ oder

- durch Aus- oder Einschalten des Geräts.

Heizbetrieb aktiv

permanent an: Betriebsart Heizbetrieb

blinkt: Brennersperrzeit aktiv

Warmwasserbereitung aktiv (nur bei VCW)

permanent an: Warmwasser wird gezapft

(nur bei VC)

permanent an: Betriebsart Speicherladung (VC-Gerät) ist in Bereitschaft

blinkt: Warmwasserspeicher wird beheizt, Brenner an

Warmstartfunktion aktiv (nur bei VCW)

permanent an: Warmstartfunktion ist in Bereitschaft

blinkt: Warmstartfunktion ist in Betrieb, Brenner an

Interne Heizungspumpe ist in Betrieb

Internes Gasventil wird angesteuert

Flamme mit Kreuz:

Störung während des Brennerbetriebs; Gerät ist abgeschaltet

Flamme ohne Kreuz:

Ordnungsgemäßer Brennerbetrieb

4.2 Übersicht über die Bedienelemente bei ecoTEC pro

1 2 3 4 5 6 7 8 9 10 11 B/Vailant

Abb. 4.3 Bedienelemente ecoTEC pro

Zum Öffnen der Frontklappe greifen Sie in die Griffmulde und klappen Sie sie herunter. Die nun zu erkennenden Bedienelemente haben folgende Funktionen (vgl. Abb. 4.3):

1 Display zur Anzeige der aktuellen Heizungs-Vorlauf temperatur, des Fülldrucks der Heizungsanlage oder bestimmter Zusatzinforma tionen
2 Anzeigeleuchten für Betriebsarten
3 Taste „i“ zum Abrufen von Informationen
4 Einbauregler (Zubehör)
5 Manometer zur Anzeige des Füll- bzw. Betriebsdrucks in der Heizungsanlage
6 Hauptschalter zum Ein- und Ausschalten des Gerätes
7 Taste „+“ zum Weiterblättern im Display (für den Fachhandwerker bei Einstellarbeiten und Fehler-suche) oder Anzeige der Speichertemperatur (VC mit Speicherfühler) bzw. Temperatur des Warmwasser-Wärmetauschers (VCW)
8 Taste „-“ zum Zurückblättern im Display (für den Fachhandwerker bei Einstellarbeiten und Fehler-suche) und zur Anzeige des Fülldrucks der Heizungs anlage auf dem Display
9 Taste „Entstörung“ zum Rücksetzen bestimmter Störungen

10 Drehknopf zur Einstellung der Heizungs-Vorlauf-temperatur

11 Drehknopf zur Einstellung der Warmwasser-Auslauf temperatur (VCW) bzw. Speichertemperatur (VC mit Speicherfühler)

Multifunktionsanzeige

Die ecoTEC pro-Geräte sind mit einer Multifunktionsanzeige ausgestattet. Wenn der Hauptschalter eingeschaltet ist und das Gerät normal funktioniert, zeigt die Anzeige die aktuelle Heizungs-Vorlauf tempe ra tur an (im Bei spiel 45 °C).

SIVaillant 45° 1 45 °C 2 3 4

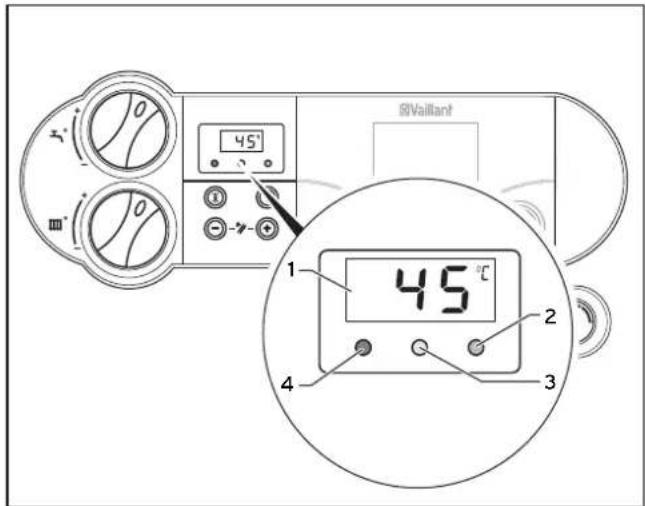

Abb. 4.4 Anzeigeleuchten ecoTEC pro

1 Anzeige der aktuellen Heizungs-Vorlauf tempe ratur, des Fülldrucks der Heizungsanlage oder Anzeige eines Status- oder Fehlercodes
2 Grüne Anzeigeleuchte Warmstartfunktion/Warmwasser

permanent an: Warmstartfunktion ist eingeschaltet

aus: Warmstartfunktion ist ausgeschaltet und es wird kein Warmwasser gezapft

blinkt: Warmwasser wird gezapft oder die Warmstartfunktion wärmt das Wasser nach

3 Gelbe Anzeigeleuchte

permanent an: Brenner an

4 Rote Anzeigeleuchte

permanent an: Gerät ist gestört, ein Fehlercode wird angezeigt

Nur in Verbindung mit vernetDIALOG:

Solange das Symbol im Display erscheint, wird über das Zubehör vrnetDIALOG eine Heizungs-

Vorlauf- und Warmwasser-Auslauftemperatur vorgegeben, d. h. das Gerät arbeitet mit anderen als den an den Drehknöpfen (10) und (11) eingestellten Temperaturen.

Diese Betriebsart kann nur beendet werden:

- durch vrnetDIALOG oder

- durch Verändern der Temperatureinstellung an den Drehknöpfen (10) oder (11) um mehr als ± 5 K.

Diese Betriebsart kann nicht beendet werden:

- durch Drücken der Taste (9) „Entstörung“ oder

- durch Aus- oder Einschalten des Geräts.

4.3 Maßnahmen vor Inbetriebnahme

4.3.1 Absperreinrichtungen öffnen

Hinweis!

Die Absperreinrichtungen sind nicht im Lieferumfang Ihres Geräts enthalten. Sie werden bauseitig durch Ihren Fachhandwerker installiert. Lassen Sie sich von ihm die Lage und die Handhabung dieser Bauteile erklären.

3 1 2 4 Wartungshähne 3 und 4 geschlossen Wartungshähne 3 und 4 geöffnet

Abb. 4.5 Absperreinrichtungen öffnen beim VC 376, VCW 296, VCW 346, VCW 376

Abb. 4.6 Absperreinrichtungen öffnen beim VC 466 und VC 656 (Wartungshähne beispielhaft)

• Öffnen Sie den Gasabsperrhahn (1) bis zum festen Anschlag.
• Kontrollieren Sie, ob die Wartungshähne im Vorlauf (3) und Rücklauf (4) der Heizungsanlage geöffnet sind.
• Öffnen Sie das Kaltwasser-Absperrventil (2). Zur Überprüfung können Sie an einem Warmwasserhahn an einer Zapfstelle probieren, ob dort Wasser austritt.

4.3.2 Anlagendruck kontrollieren

Hinweis!

Um den Betrieb der Anlage mit einer zu geringen Wassermenge zu vermeiden und dadurch möglichen Folgeschäden vorzubeugen, verfügt Ihr Gerät über einen Drucksensor.

Dieser signalisiert Ihnen beim Unterschreiten von 0,6 bar den Druckmangel, indem im Display der Druck wert blinkend dargestellt wird.

Bei Unterschreitung eines Druckes von 0,3 bar schaltet Ihr Gerät ab. Im Display erscheint die Fehlermeldung F.22. Um das Gerät wieder in Betrieb zu nehmen, muss zunächst Wasser in die Anlage gefüllt werden.

plus pro Vaillant bar 1 2 1.2 1.2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1.2

Abb. 4.7 Fülldruck der Heizungsanlage kontrollieren

- Kontrollieren Sie bei der Inbetriebnahme den Fülldruck der Anlage am Manometer (1). Für einen einwandfreien Betrieb der Heizungsanlage soll bei kalter Anlage der Zeiger am Manometer im dunkelgrau hinterlegten Bereich stehen. Dies entspricht einem Fülldruck zwischen 1,0 und 2,0 bar. Steht der Zeiger im hellgrau hinterlegten Bereich (<0,8 bar), muss vor der Inbetrieb nahme Wasser nachgefüllt werden (siehe Abschnitt 4.9.4).

Hinweis!

Das ecoTEC-Gerät verfügt über ein Mano meter und über eine digitale Druckanzeige.

Das Manometer ermöglicht es Ihnen auch bei ausgeschaltetem Gerät schnell zu erkennen, ob der Fülldruck im Sollbereich ist oder nicht. Wenn das Gerät in Betrieb ist, können Sie sich den genauen Druck wert im Display anzeigen lassen. Aktivieren Sie die Druckanzeige durch Betätigen der Taste „-“ (2). Das Display wechselt nach 5 Sekunden wieder zurück zur Vor-lauftempe raturanzeige.

Hinweis!

Sie können auch dauerhaft zwischen Temperatur- oder Druckanzeige im Display umschalten, indem Sie die „-“ -Taste ca. 5 Sekunden gedrückt halten.

Erstreckt sich die Heizungsanlage über mehrere Stockwerke, so kann ein höherer Fülldruck der Anlage erforderlich sein. Fragen Sie hierzu Ihren Fachhandwerker.

4.4 Inbetriebnahme

2 4.5° Vaillant 1 P P 0 - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +/-

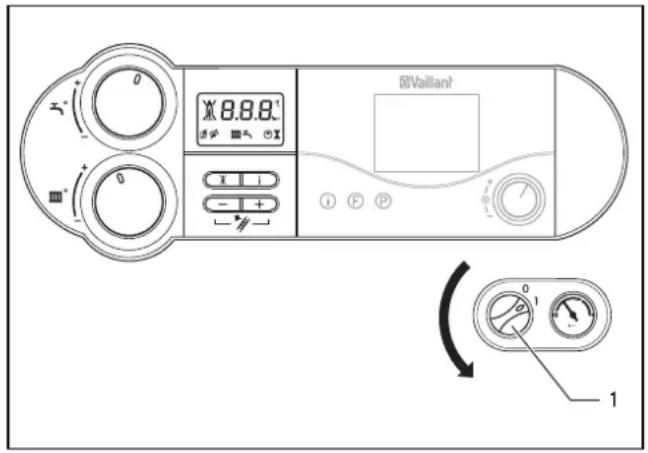

Abb. 4.8 Gerät einschalten (Belspiel: ecoTEC plus)

- Mit dem Hauptschalter (1) schalten Sie das Gerät ein und aus.

I: „EIN“
0: „AUS“

Wenn Sie das Gerät einschalten, erscheint im Display (2) die aktuelle Heizungs-Vorlauf tempe ra tur. Zur Einstellung des Geräts entsprechend Ihren Bedürfnissen lesen Sie bitte die Abschnitte 4.5 bis 4.7, in denen die Einstellmöglichkeiten für die Warmwasser bereitung und den Heizbetrieb beschrieben sind.

Achtung!

Beschädigungsgefahr!

Frostschutz- und Überwachungseinrichtung gen sind nur aktiv, wenn der Hauptschalter des Geräts auf Stellung „I“ steht und keine Trennung vom Stromnetz vorliegt.

Damit diese Sicherheitseinrichtungen aktiv bleiben, sollten Sie Ihr Gas-Wandheizgerät über das Regelgerät ein- und ausschalten (Informationen dazu finden Sie in der ent sprechenden Bedienungsanleitung).

Wie Sie Ihr Gas-Wandheizgerät ganz außer Betrieb nehmen können, finden Sie in Abschnitt 4.10.

4.5 Warmwasserbereitung mit VCW-Geräten

4.5.1 Einstellung der Warmwassertemperatur

plus 45°C pro 2 3 Vaillant

Abb. 4.9 Einstellung der Warmwassertemperatur

• Schalten Sie das Gerät wie in Abschnitt 4.4 beschrieben ein.

• Stellen Sie den Drehknopf (3) zur Einstellung der Warm wasser-Auslauftemperatur auf die gewünschte Temperatur ein. Dabei entspricht:

• linker Anschlag ca. 35 °C

• rechter Anschlag max. 65 °C

Beim Einstellen der gewünschten Temperatur wird der jeweils zugehörige Sollwert im Display (2) angezeigt. Nach ca. drei Sekunden erlischt diese Anzeige und im Display erscheint wieder die Standardanzeige (aktuelle Heizungs-Vorlauf tempe ra tur).

Achtung!

Verkalkungsgefahr!

Bei einer Wasserhärte von mehr als 3,57 mol/m³ (20 °dH) stellen Sie bitte den Drehknopf (3) maximal in die Mittelstellung.

Gefahr!

Gesundheitsgefährdung durch Legionellenbildung!

Wenn das Gerät zur Nacherwärmung in einer solargestützten Trinkwassererwärmungsanlage eingesetzt wird, stellen Sie die Warm wasser-Auslauftemperatur am Drehknopf (3) auf mindestens 60 °C ein.

4.5.2 Warmstartfunktion ein- und aus schalten

Die Warmstartfunktion liefert Ihnen sofort warmes Wasser in der gewünschten Temperatur, ohne dass eine Aufheizzeit abgewartet werden muss. Hierzu wird der Warmwasser-Wärmetauscher des ecoTEC auf einem vorgewählten Temperaturniveau gehalten.

ecoTEC plus:

1 b a 45 °C ℃×C⊗X 1 b c 45 °C ℃×⊗X

Abb. 4.10 Warmstartfunktion ein- und ausschalten bei ecoTEC plus

- Die Warmstartfunktion wird aktiviert, indem Sie den Drehknopf (1) kurz bis zum Anschlag (Einstellung a) nach rechts drehen. Anschließend wählen Sie die gewünschte Warm wasser - Auslauftemperatur, z. B. Einstellung b, siehe Kapitel 4.5.1.

Das Gerät passt die Warmstarttemperatur automatisch der eingestellten Warmwassertemperatur an. Das temperierte Wasser steht bei Zapfung direkt zur Verfügung; im Display blinkt das Symbol C.

- Die Warmstartfunktion wird ausgeschaltet, indem Sie den Drehknopf (1) kurzzeitig bis zum Anschlag nach links drehen (Einstellung c). Das Symbol C erlischt. Anschließend wählen Sie wieder die gewünschte Warmwasser-Auslauftemperatur, z. B. Einstellung b.

ecoTEC pro:

1 b a 45 °C 2 b c 1 45 °C 2

Abb. 4.11 Warmstartfunktion ein- und ausschalten bei ecoTEC pro

- Die Warmstartfunktion wird aktiviert, indem Sie den Drehknopf (1) kurz bis zum Anschlag (Einstellung a) nach rechts drehen. Die grüne Anzeigeleuchte (2) leuchtet auf. Anschließend wählen Sie die gewünschte Warmwasser-Auslauftemperatur, z. B. Einstellung b, siehe Kapitel 4.5.1.

Das Wasser wird nun konstant auf 55 °C gehalten und steht bei Zapfung direkt zur Verfügung.

• Die Warmstartfunktion wird ausgeschaltet, indem Sie den Drehknopf (1) kurzzeitig bis zum Anschlag nach links drehen (Einstellung c). Die Anzeigeleuchte (2) erlischt. Anschließend wählen Sie wieder die gewünschte Warmwasser-Auslauftemperatur, z. B. Einstellung b.

4.5.3 Warmwasser zapfen

1 @Vaillant

Abb. 4.12 Warmwasser zapfen

Beim Öffnen eines Warmwasserhahns (1) an einer Zapfstelle (Waschbecken, Dusche, Badewanne etc.) geht das Gerät selbsttätig in Betrieb und liefert Ihnen warmes Wasser.

Das Gerät schaltet die Warmwasserbereitung bei Schließen des Zapfventils selbsttätig ab. Die Pumpe läuft kurze Zeit nach.

4.6 Warmwasserbereitung mit VC-Geräten

Für die Warmwasserbereitung mit der Geräteausführung VC muss ein Warmwasserspeicher des Typs VIH an das Heizgerät angeschlossen sein.

4.6.1 Einstellung der Warmwassertemperatur

plus pro 45° 45° 2 3 Vailant

Abb. 4.13 Einstellung der Warmwassertemperatur

• Schalten Sie das Gerät wie in Abschnitt 4.4 beschrieben ein.
• Stellen Sie den Drehknopf (3) zur Einstellung der Speichertemperatur auf die gewünschte Temperatur ein. Dabei entspricht:
• linker Anschlag Frostschutz ca. 15 °C
• rechter Anschlag max. 70 °C

Beim Einstellen der gewünschten Temperatur wird der jeweils zugehörige Sollwert im Display (2) angezeigt. Nach ca. drei Sekunden erlischt diese Anzeige und im Display erscheint wieder die Standardanzeige (aktuelle Heizungs-Vorlauf tempe ra tur oder optional Wasserdruck in der Anlage).

Achtung!

Verkalkungsgefahr!

Bei einer Wasserhärte von mehr als 3,57 mol/m³ (20 °dH) stellen Sie bitte de Drehknopf (3) maximal in die Mittelstellung.

Gefahr!

Gesundheitsgefährdung durch Legionellenbildung!

Wenn das Gerät zur Nacherwärmung in einer solargestützten Trinkwasser-Erwärmungsanlage eingesetzt wird, stellen Sie die Warm wasser-Auslauftemperatur am Drehknopf (3) auf mindestens 60 °C ein.

Hinweis!

Wenn Ihr Regler über eine zweiadrige eBUS-Leitung angeschlossen ist, stellen Sie den Drehknopf zur Einstellung der Warmwasser-temperatur auf maximal mögliche Temperatur. Die Solltemperatur für Ihren Speicher stellen Sie an Ihrem Regler ein.

4.6.2 Speicherbetrieb ausschalten (nur VC-Geräte mit externem Warmwasserspeicher)

Bei VC-Geräten mit angeschlossenem Warmwasserspeicher können Sie die Warmwasserbereitung bzw. Speicherladung ausschalten, den Heizbetrieb aber weiterhin in Funktion lassen.

- Drehen Sie hierzu den Drehknopf zur Einstellung der Warmwassertemperatur auf Linksanschlag. Es bleibt lediglich eine Frostschutzfunktion für den Speicher aktiv.

4.6.3 Warmwasser zapfen

Beim Öffnen eines Warmwasserhahns (1) an einer Zapfstelle (Waschbecken, Dusche, Badewanne etc.) wird Warmwasser aus dem angeschlossenen Speicher gezapft. Bei Unterschreiten der eingestellten Speichertemperatur geht das VC-Gerät selbsttätig in Betrieb und heizt den Speicher nach. Bei Erreichen der Speicher-Solltempera tur schaltet das VC-Gerät selbsttätig ab. Die Pumpe läuft kurze Zeit nach.

1 Vaillant

Abb. 4.14 Warmwasser zapfen

4.7 Einstellungen für den Heizbetrieb

4.7.1 Vorlauftemperatur einstellen (kein Regelgerät angeschlossen)

plus pro 45°C 45° Vaillant 1 2 0 - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +/-

Abb. 4.15 Vorlauftemperatur-Einstellung ohne Regelgerät

Ist kein externes Regelgerät vorhanden, so stellen Sie die Vorlauftemperatur am Drehknopf (1) entsprechend der jeweiligen Außentemperatur ein. Dabei empfehlen wir folgende Einstellungen:

• Stellung links (jedoch nicht bis zum Anschlag) in der Übergangszeit: Außentemperatur ca. 10 bis 20 °C
• Stellung Mitte bei mäßiger Kälte: Außentemperatur ca. 0 bis 10 °C
• Stellung rechts bei starker Kälte: Außentemperatur ca. 0 bis -15 °C

Beim Einstellen der Temperatur wird die eingestellte Temperatur im Display (2) angezeigt. Nach ca. drei Sekunden erlischt diese Anzeige und im Display erscheint wieder die Standardanzeige (aktuelle Heizungs-Vorlauftemperatur).

Normalerweise lässt sich der Drehknopf (1) stufenlos bis zu einer Vorlauftemperatur von 75 °C einstellen. Sollten sich jedoch an Ihrem Gerät höhere Werte einstellen lassen, so hat Ihr Fachhandwerker eine entsprechende Justierung vorgenommen, um den Betrieb Ihrer Heizungsanlage mit höheren Vorlauftemperaturen zu ermöglichen.

4.7.2 Vorlauftemperatur einstellen (bei Einsatz eines Regelgerätes)

plus pro 45°C 45° 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Abb. 4.16 Vorlauftemperatur-Einstellung bei Einsatz eines Regelgerätes

Wenn Ihr Heizgerät mit einer witterungsgeführten Regelung oder einem Raumtemperaturregler ausgestattet ist, müssen Sie folgende Einstellung vornehmen:

- Stellen Sie den Drehknopf (1) zur Einstellung der Heizungs-Vorlauftemperatur auf Rechtsanschlag.

Die Vorlauftemperatur wird automatisch durch das Regelgerät eingestellt (Informationen dazu finden Sie in der entsprechenden Bedienungsanleitung).

4.7.3 Heizbetrieb ausschalten (Sommerbetrieb)

plus pro 15°C 15° Voliant 1

Abb. 4.17 Heizbetrieb ausschalten (Sommerbetrieb)

Sie können im Sommer den Heizbetrieb ausschalten, die Warmwasserbereitung aber weiterhin in Betrieb lassen.

- Drehen Sie hierzu den Drehknopf (1) zum Einstellen der Heizungs-Vorlauftemperatur auf Linksanschlag.

4.7.4 Raumtemperaturregler oder witterungsgeführten Regler einstellen

1 @Vaillant ① F P 2

Abb. 4.18 Raumtemperaturregler/witterungsgeführte Regler einstellen

- Stellen Sie den Raumtemperaturregler (1), den witterungsgeführten Regler sowie die Heizkörper-Thermostatventile (2) gemäß den entsprechenden Anleitungen dieser Zubehörteile ein.

4.8 Statusanzeigen (für Wartungs- und Servicearbeiten durch den Fachhandwerker)

plus pro 45°C 45° Vaillant 1 2 1

Abb. 4.19 Statusanzeigen

Die Statusanzeigen liefern Informationen über den Betriebszustand des Geräts.

- Aktivieren Sie die Statusanzeigen durch Betätigen der Taste „i“ (1).

Im Display (2) erfolgt nun die Anzeige des jeweiligen Statuscodes, z. B. „S. 4“ für Brennerbetrieb. Die Bedeutung der wichtigsten Statuscodes können Sie aus der unten stehenden Tabelle entnehmen.

In Umschaltphasen, z. B. bei Wiederanlauf durch Ausbleiben der Flamme, wird kurzzeitig die Statusmeldung „S.“ angezeigt.

- Schalten Sie das Display durch nochmaliges Drücken der Taste „i“ (1) wieder in den Normalmodus zurück.

Anzeige Bedeutung
	Anzeigen im Heizbetrieb
S. 0 Kein Wärmebedarf
S. 1 Heizung Gebläsevorlauf
S. 2 Heizung Pumpenvorlauf
S. 3 Heizung Zündung
S. 4 Heizung Brenner an
S. 6 Heizung Gebläsenachlauf
S. 7 Heizung Pumpennachlauf
S. 8 Restsperrzeit Heizung
S.31	Sommerbetrieb aktiv oder keine Wärmeanforderung vom eBUS-Regler
S.34 Heizung Frostschutz
	Anzeigen im Warmwasserbetrieb
S.10 Warmwasseranforderung
S.14 Warmwasser Brenner an
	Anzeigen im Speicherladebetrieb
S.20 Speicherladeanforderung
S.22 Warmwasserbetrieb Pumpenvorlauf
S.24 Speicherladung Brenner an
	ServicemeldungDie Servicemeldung erscheint bei Bedarf und verdrängt den normalen Statustext (nur VC 466 und 656).
S.85 Servicemeldung Umlaufwassermenge

Tab. 4.1 Statuscodes und ihre Bedeutung (Auswahl)

4.9 Störungsbehebung

Sollten sich beim Betrieb Ihres Gas-Wandheizgeräts Probleme ergeben, können Sie die folgenden Punkte selbst überprüfen:

Kein warmes Wasser, Heizung bleibt kalt; Gerät geht nicht in Betrieb:

• Sind der gebäudeseitige Gasabsperrhahn in der Zuleitung und der Gasabsperrhahn am Gerät geöffnet (siehe Abschnitt 4.3.1)?
• Ist die Kaltwasserversorgung gewährleistet (nur bei VCW-Geräten, siehe Abschnitt 4.3.1)?
• Ist die gebäudeseitige Stromversorgung eingeschaltet?
• Ist der Hauptschalter am Gas-Wandheizgerät eingeschaltet (siehe Abschnitt 4.4)?

• Ist der Drehknopf für die Vorlauftemperatur-Einstellung am Gas-Wandheizgerät nicht bis zum linken Anschlag gedreht, also auf Frostschutz gestellt (siehe Abschnitt 4.7)?

• Ist der Fülldruck der Heizungsanlage ausreichend (siehe Abschnitt 4.3.2)?

• Ist Luft in der Heizungsanlage?
• Liegt eine Störung beim Zündvorgang vor (siehe Abschnitt 4.9.2)?

Warmwasserbetrieb störungsfrei; Heizung geht nicht in Betrieb:

- Liegt überhaupt eine Wärmeanforderung durch die externen Regler (z. B. durch Regler calorMATIC) vor (siehe Abschnitt 4.7.4)?

Achtung! Beschädigungsgefahr durch unsachgemäße Veränderungen! Wenn Ihr Gas-Wandheizgerät nach der Über prüfung der oben genannten Punkte nicht einwandfrei arbeitet, müssen Sie einen anerkannten Fachhand werksbetrieb zwecks Überprüfung zu Rate ziehen.

4.9.1 Störungen wegen Wassermangel

Das Gerät schaltet auf „Störung“, wenn der Fülldruck in der Heizungsanlage zu gering ist. Diese Störung wird durch die Fehlercodes „F.22“ (Trockenbrand) bzw.

„F.23“ oder „F.24“ (Wassermangel) angezeigt.

Das Gerät kann erst wieder in Betrieb genommen werden, wenn die Heizungsanlage ausreichend mit Wasser gefüllt ist. Bei häufigerem Druckabfall muss die Ursache für den Heizwasserverlust ermittelt und beseitigt werden. Verständigen Sie hierzu einen anerkannten Fachhandwerksbetrieb.

4.9.2 Störungen beim Zündvorgang

plus F.28 pro Vaillant 1 2 3

Abb. 4.20 Entstörung

Wenn der Brenner nach fünf Zündversuchen nicht gezündet hat, geht das Gerät nicht in Betrieb und schaltet auf „Störung“. Dies wird durch die Anzeige der Fehlercodes „F.28“ oder „F.29“ im Display angezeigt. Zusätzlich erscheint bei ecoTEC plus-Geräten im Display das durch-

kreuzte Flammensymbol (1), bei ecoTEC pro-Geräten leuchtet die rote Anzeigeleuchte auf (2).

Eine erneute automatische Zündung erfolgt erst nach einer manuellen Entstörung.

- Drücken Sie zur Entstörung den Entstörknopf (3) und halten Sie ihn ca. eine Sekunde lang gedrückt.

Achtung! Beschädigungsgefahr durch unsachgemäße Veränderungen!

Wenn Ihr Gas-Wandheizgerät nach dem dritten Ent stör versuch immer noch nicht in Betrieb geht, müssen Sie einen anerkannten Fachhandwerks betrieb zwecks Überprüfung zu Rate ziehen.

4.9.3 Störungen im Luft-/Abgasweg

Die Geräte sind mit einem Gebläse ausgestattet. Bei nicht ordnungsgemäßer Funktion des Gebläses schaltet das Gerät ab.

Im Display erscheinen dann die Symbole ♂ und ♂ sowie die Fehlermeldung „F.32“.

Achtung! Beschädigungsgefahr durch unsachgemäße Veränderungen!

Bei dieser Fehlermeldung müssen Sie einen anerkannten Fachhandwerks betrieb zwecks Überprüfung zu Rate ziehen.

4.9.4 Gerät/Heizungsanlage füllen

Für einen einwandfreien Betrieb der Heizungsanlage soll der Fülldruck bei kalter Anlage zwischen 1,0 und 2,0 bar betragen (siehe Abschnitt 4.3.2). Beträgt er weniger als 0,75 bar, füllen Sie bitte Wasser nach.

Erstreckt sich die Heizungsanlage über mehrere Stockwerke, so kann ein höherer Fülldruck der Anlage erforderlich sein. Fragen Sie hierzu Ihren Fachhandwerksbetrieb.

Achtung! Beschädigungsgefahr für das Gas-Wandheiz- gerät!

Verwenden Sie zum Füllen der Heizungsanlage nur sauberes Leitungswasser.

Der Zusatz von chemischen Mittel wie z. B. Frost- und Korrosionsschutzmitteln (Inhibitoren) ist nicht zulässig.

Dadurch können Schäden an Dichtungen und Membranen sowie Geräusche im Heizbetrieb auftreten.

Hierfür sowie für etwaige Folgeschäden können wir keine Haftung übernehmen.

Zum Auffüllen und Nachfüllen der Heizungsanlage können Sie normalerweise Leitungswasser verwenden. In Ausnahmefällen gibt es jedoch Wasserqualitäten, welche unter Umständen nicht zum Füllen der Heizungsanlage geeignet sind (stark korrosives oder stark kalkhaltiges

Wasser). Wenden Sie sich in einem solchen Fall bitte an Ihren anerkannten Fachhandwerksbetrieb.

Bei VCW-Geräten:

- Öffnen Sie alle Heizkörperventile (Thermostatventile) der Anlage.

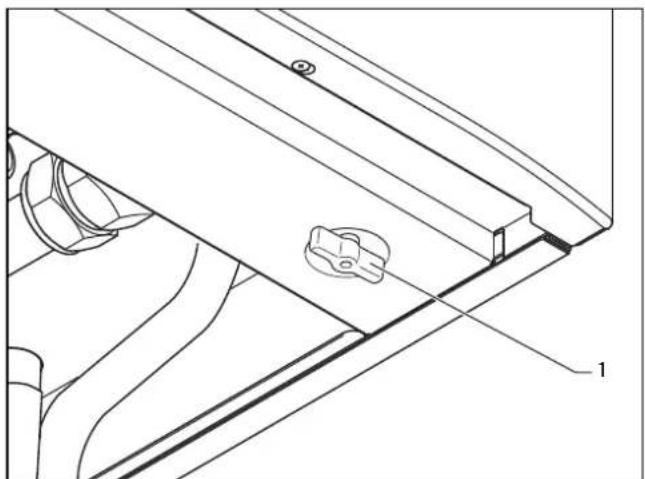

Abb. 4.21 Füllhahn (nur bei VCW-Geräten)

• Drehen Sie den Füllhahn (1) langsam auf und füllen Sie solange Wasser nach, bis am Manometer bzw. im Display der erforderliche Anlagendruck erreicht ist.
  • Schließen Sie den Füllhahn (1).
• Entlüften Sie alle Heizkörper.
• Prüfen Sie anschließend am Manometer bzw. Display den Anlagen druck und füllen Sie ggf. nochmal Wasser nach.

Bei VC-Geräten:

• Öffnen Sie alle Heizkörperventile (Thermostatventile) der Anlage.
• Verbinden Sie den Füllhahn der Anlage mittels eines Schlauchs mit einem Kaltwasser-Zapfventil (Ihr Fachhandwerker sollte Ihnen die Füllarmaturen gezeigt und das Auffüllen bzw. Entleeren der Anlage erklärt haben).
  • Drehen Sie den Füllhahn langsam auf.
• Drehen Sie das Zapfventil langsam auf und füllen Sie solange Wasser nach, bis am Manometer bzw. im Display der erforderliche Anlagendruck erreicht ist.
  • Schließen Sie das Zapfventil.
• Entlüften Sie alle Heizkörper.
• Prüfen Sie anschließend am Manometer bzw. Display den Anlagen druck und füllen Sie ggf. nochmal Wasser nach.
• Schließen Sie den Füllhahn und entfernen Sie den Füllschlauch.

4.10 Außerbetriebnahme

Vaillant 8.8.8° 0 0 0 0 0 0 0 1 1 1 1

Abb. 4.22 Gerät ausschalten (Beispiel: ecoTEC plus)

- Um Ihr Gas-Wandheizgerät ganz außer Betrieb zu nehmen, schalten Sie den Hauptschalter (1) in Stellung „0“.

Achtung!

Frostschutz- und Überwachungseinrichtungen sind nur aktiv, wenn der Hauptschalter des Geräts auf Stellung „I“ steht und keine Trennung vom Stromnetz vorliegt.

Damit diese Sicherheitseinrichtungen aktiv bleiben, sollten Sie Ihr Gas-Wandheizgerät im normalen Betrieb nur über das Regelgerät ein- und ausschalten (In for ma tionen dazu finden Sie in der entsprechenden Be die nungs - anleitung).

Hinweis!

Bei längerer Außerbetriebnahme (z. B. Urlaub) sollten Sie zusätzlich den Gasabsperrhahn und das Kaltwasserabsperrventil schließen. Beachten Sie in diesem Zusammenhang auch die Hinweise zum Frostschutz im Abschnitt 4.11.

Hinweis!

Die Absperreinrichtungen sind nicht im Lieferumfang Ihres Geräts enthalten. Sie werden bauseitig durch Ihren Fachhandwerker installiert. Lassen Sie sich von ihm die Lage und die Handhabung dieser Bauteile erklären.

4.11 Frostschutz

Die Heizungsanlage und die Wasserleitungen sind ausreichend gegen Frost geschützt, wenn die Heizungsanlage während einer Frostperiode auch bei Ihrer Abwesenheit in Betrieb bleibt und die Räume ausreichend temperiert werden.

Achtung!

Frostschutz und Überwachungseinrichtungen sind nur aktiv, wenn der Hauptschalter des Geräts auf Stellung „I“ steht und keine Trennung vom Stromnetz vorliegt. Eine Anreicherung des Heizungswassers mit Frostschutzmitteln ist nicht zulässig. Dabei können Veränderungen an Dichtungen und Membranen sowie Geräusche im Heizbetrieb auftreten. Hierfür sowie für etwaige Folgeschäden können wir keine Haftung übernehmen.

4.11.1 Frostschutzfunktion

Das Gas-Wandheizgerät ist mit einer Frostschutzfunktion ausgestattet:

Wenn die Heizungs-Vorlauftemperatur bei eingeschaltetem Hauptschalter unter 5 °C absinkt, dann geht das Gerät in Betrieb und heizt den Geräte-Heizkreis auf ca. 30 °C auf.

Achtung!

Gefahr des Einfrierens von Teilen der gesamten Anlage!

Die Durchströmung der gesamten Heizungsanlage kann mit der Frostschutzfunktion nicht gewährleistet werden.

4.11.2 Frostschutz durch Entleeren

Eine andere Möglichkeit des Frostschutzes besteht darin, die Heizungsanlage und das Gerät zu entleeren. Dabei muss sichergestellt sein, dass sowohl Anlage als auch Gerät vollständig entleert werden.

Alle Kalt- und Warmwasserleitungen im Haus und im Gerät müssen ebenfalls entleert werden.

Ziehen Sie hierfür Ihren Fachhandwerksbetrieb zu Rate.

4.12 Wartung und Kundendienst

Inspektion/Wartung

Voraussetzung für dauernde Betriebsbereitschaft und Betriebssicherheit, Zuverlässigkeit und hohe Lebensdauer ist eine jährliche Inspektion/Wartung des Geräts durch einen Fachhandwerker.

Gefahr! Gefahr von Sach- und Personenschäden durch unsachgemäße Handhabung! Versuchen Sie niemals, selbst Wartungsarbeiten oder Reparaturen an Ihrem Gas-Wandheizgerät durchzuführen. Beauftragen Sie damit einen anerkannten Fachhand werks betrieb. Wir empfehlen den Abschluss eines Wartungsvertrages. Unterlassene Wartung kann die Betriebs-sicherheit des Geräts beeinträchtigen und zu Sach- und Personen schäden führen.

Regelmäßige Wartung sorgt für einen optimalen Wirkungsgrad und somit für einen wirtschaftlicheren Betrieb Ihres Gas-Wandheizgeräts.

Pour l'utilisateur

Notice d'emploi

ecoTEC plus, ecoTEC pro

4.9.1 Storingen wegens watergebrek 17

4.9.1 Storingen wegens watergebrek
