BEDIENUNGSANLEITUNG AtmoTec Plus VUW 244 VAILLANT

Geräteeigenschaften 2

Empfehlenswertes Zubehör 2

Geräteeigenschaften

Die Vaillant atmoTEC pro/atmoTEC plus und turboTEC pro/turboTEC plus-Geräte sind kompakte Gas-Wandheizgeräte, die zusätzlich mit einer integrierten Warmwasserbereitung ausgestattet sind.

1 Hinweise zur Dokumentation ....3

1.1 Aufbewahrung der Unterlagen ....3

1.2 Verwendete Symbole 3

1.3 Typenbezeichnung und Typenschild ....3 Vaillant bietet zur Regelung des atmoTEC pro/atmoTEC

1.4 Gültigkeit der Anleitung plus bzw. turboTEC pro/turboTEC plus verschiedene Reg-

2 Sicherheit 4 zum Einstecken in die Be

3 Hinweise zum Betrieb......geigneten Regelgeräts.

3.1 Werksgarantie 5

3.2 Bestimmungsgemäße Verwendung ....5

3.3 Anforderungen an den Aufstellort ......6

3.4 Pflege 6

3.5 Recycling und Entsorgung 6

3.6 Energiespartipps 6

4 Bedienung 8

4.1 Übersicht über die Bedienelemente ....8

4.1.1 Bedienelemente bei atmoTEC plus/turboTEC plus....8

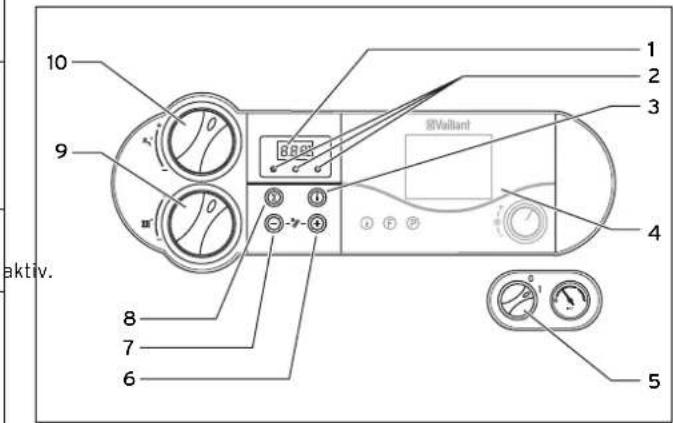

4.1.2 Bedienelemente bei atmoTEC pro/turboTEC pro 10

4.2 Maßnahmen vor der Inbetriebnahme .....11

4.2.1 Absperreinrichtungen öffnen......11

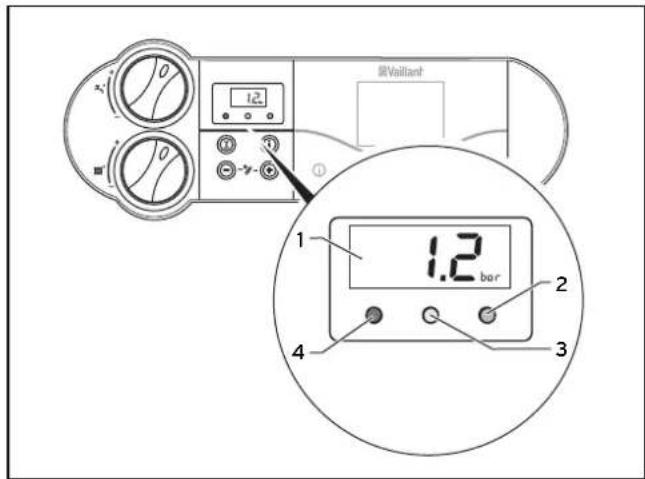

4.2.2 Anlagendruck kontrollieren....11

4.3 Inbetriebnahme .....11

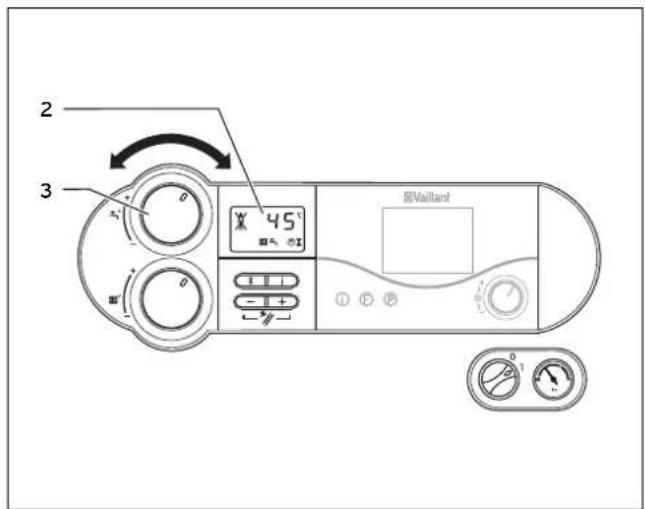

4.4 Warmwasserbereitung ....12

4.4.1 Einstellung der Warmwassertemperatur......12

4.4.2 Warmstartfunktion ein- und ausschalten (nur atmoTEC/turboTEC plus mit integrierter Warmwasserbereitung) ....12

4.4.3 Warmwasser zapfen....13

4.5 Einstellungen für den Heizbetrieb .....13

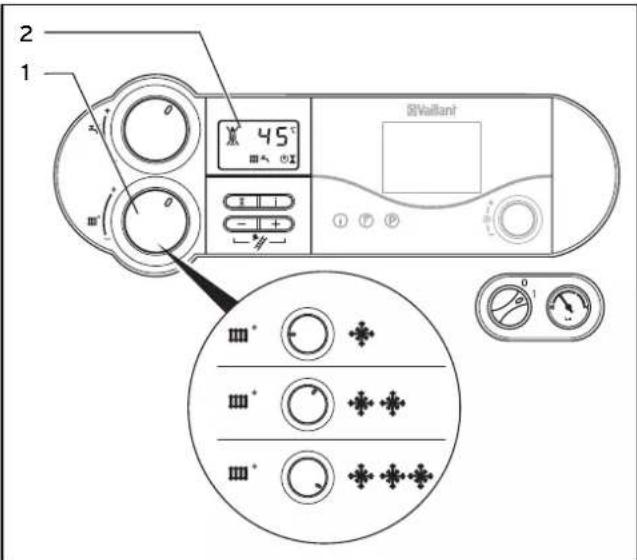

4.5.1 Vorlauftemperatur einstellen (kein Regelgerät angeschlossen)....13

4.5.2 Vorlauftemperatur einstellen (bei Einsatz eines Regelgerätes) 14

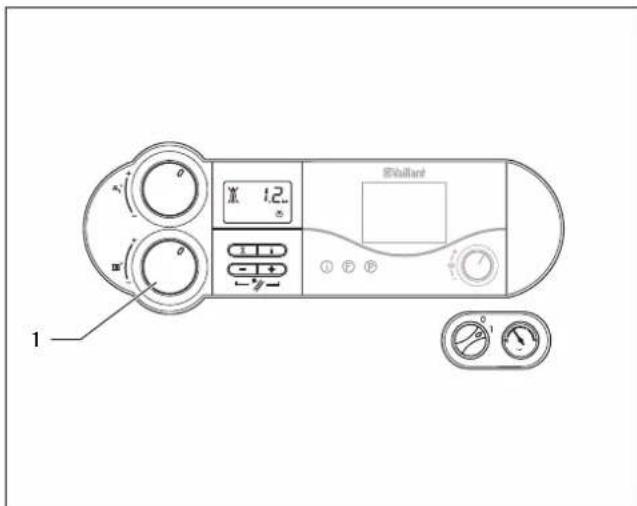

4.5.3 Heizbetrieb ausschalten (Sommerbetrieb) .....14

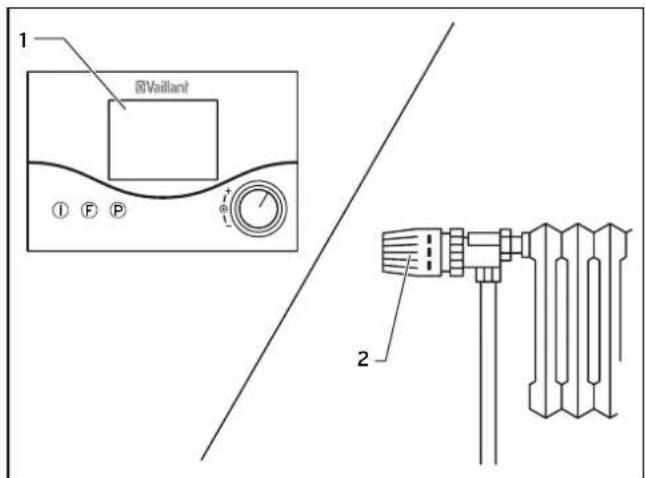

4.5.4 Raumtemperaturregler oder witterungsgeführten Regler einstellen ....14

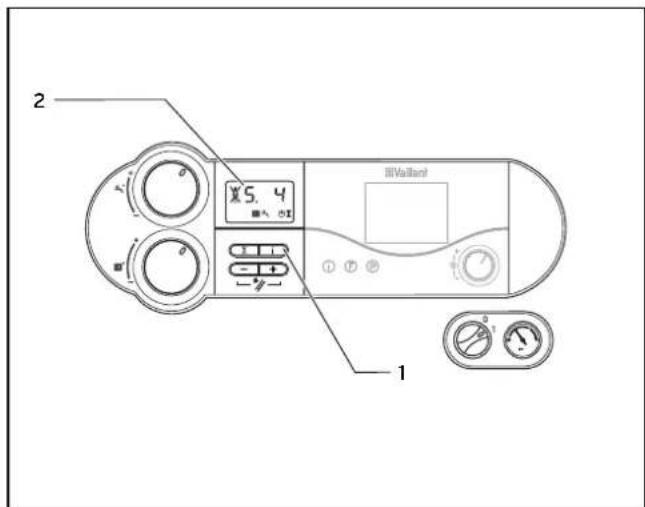

4.6 Statusanzeigen (für Wartungs- und Service-arbeiten durch den Fachhandwerker) .....14

4.7 Störungsbehebung 15

4.7.1 Störungen wegen Wassermangel 15

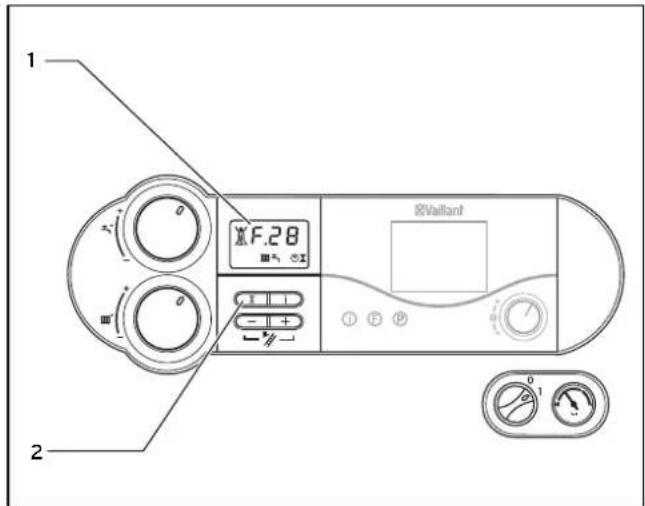

4.7.2 Störungen beim Zündvorgang......16

4.7.3 Störungen im Abgasweg 16

4.7.4 Gerät/Heizungsanlage füllen....16

4.8 Außerbetriebnahme .....17

4.9 Frostschutz 18

4.9.1 Frostschutzfunktion....18

4.9.2 Frostschutz durch Entleeren 18

4.10 Wartung und Kundendienst 18

1 Hinweise zur Dokumentation

Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation.

In Verbindung mit dieser Bedienungsanleitung sind weitere Unterlagen gültig.

Für Schäden, die durch Nichtbeachtung dieser Anleitungen entstehen, übernehmen wir keine Haftung.

Mitgeltende Unterlagen

Für den Fachhandwerker:

Installations- und Wartungsanleitung

atmoTEC pro/atmoTEC plus Nr. 0020060902

turboTEC pro/turboTEC plus Nr. 0020060903

Montageanleitung

turboTEC pro/turboTEC plus LAZ Nr. 0020046336

Garantiekarte

turboTEC pro/turboTEC plus Nr. 804 558

Gegebenenfalls gelten auch die weiteren Anleitungen aller verwendeten Zubehörteile und Regler mit.

1.1 Aufbewahrung der Unterlagen

Bewahren Sie bitte diese Bedienungsanleitung sowie alle mitgeltenden Unterlagen so auf, dass sie bei Bedarf zur Verfügung stehen.

Übergeben Sie die Unterlagen bei Auszug oder Verkauf an den Nachfolger.

1.2 Verwendete Symbole

Beachten Sie bitte bei der Bedienung des Geräts die Sicherheitshinweise in dieser Bedienungsanleitung!

Gefahr!

Unmittelbare Gefahr für Leib und Leben!

Gefahr!

Verbrennungs- oder Verbrühungsgefahr!

Achtung!

Mögliche gefährliche Situation für Produkt und Umwelt!

Hinweis!

Nützliche Informationen und Hinweise.

• Symbol für eine erforderliche Aktivität

1.3 Typenbezeichnung und Typenschild

Sie finden die Typenbezeichnung auf dem Typenschild, das werkseitig auf der Unterseite des Gerätes angebracht ist.

1.4 Gültigkeit der Anleitung

Diese Anleitung gilt ausschließlich für Geräte mit folgenden Artikelnummern:

Gerätetyp Artikelnummer
VUW BE 240/3-3 0010003210
VU BE 240/3-5 0010003205
VUW BE 240/3-5	0010003212
VU BE 280/3-5 0010003206
VUW BE 280/3-5	0010003213
VUW BE 242/3-3 0010003211
VU BE 242/3-5	0010003207
VUW BE 242/3-5	0010003214
VU BE 282/3-5	0010003208
VUW BE 282/3-5	0010003215
VU BE 362/3-5 0010003209
VUW BE 362/3-5	0010003216

Tab. 1.1 Gerätetypen und Artikelnummern

Die Artikelnummer des Gerätes entnehmen Sie dem Typenschild.

2 Sicherheit

Verhalten im Notfall

Gefahr!

Gasgeruch! Vergiftungs- und Explosionsgefahr durch Fehlfunktion!

Bei Gasgeruch verhalten Sie sich bitte folgendermaßen:

• Kein Licht ein-/ausschalten.
• Keine anderen elektrischen Schalter betätigen.
• Kein Telefon im Gefahrenbereich benutzen.
• Keine offene Flamme benutzen (z. B. Feuerzeug, Streich holz).
• Nicht rauchen.
  • Gasabsperrhahn schließen.
• Fenster und Türen öffnen.
  • Mitbewohner warnen.
• Haus verlassen.
• Gasversorgungsunternehmen oder Ihren anerkannten Fachhandwerksbetrieb benachrichtigen.

Sicherheitshinweise

Beachten Sie unbedingt die nachfolgenden Sicherheitshinweise und Vorschriften.

Gefahr!

Verpuffungsgefahr entzündlicher Gas-Luft-Gemische!

Verwenden oder lagern Sie keine explosiven oder leicht entflammbaren Stoffe (z. B. Benzin, Farben usw.) im Aufstellungsraum des Geräts.

Gefahr!

Vergiftungs- und Explosionsgefahr durch Fehlfunktion!

Die Sicherheitseinrichtungen dürfen keinesfalls außer Betrieb gesetzt werden und es dürfen auch keine Manipulationen dieser Einrichtungen versucht werden, die geeignet sind, ihre ordnungsgemäße Funktion zu beeinträchtigen.

Gefahr!

Erstickungsgefahr!

Verschließen Sie niemals Zuluftöffnungen, da sonst wegen Sauerstoffmangels Erstickungsgefahr droht.

Gefahr!

Vergiftungsgefahr durch möglichen Austritt von Abgasen!

Wenn Sie dieses Heizgerät gleichzeitig mit einem Abluftventilator (z.B. Dunstabzugshaube) innerhalb fugendichter Räume betreiben, müssen Sie das Vaillant-Zubehör Multifunktionsmodul (Art.-Nr.: 0020017744) verwenden. Bei mehrfach belegten Abgasschornsteinen und gleichzeitiger Verwendung von Abluftventilatoren sind zusätzliche Maßnahmen erforderlich. Informieren Sie sich bei Ihrem Fachhandwerker!

Deshalb dürfen Sie keine Veränderungen vornehmen:

• am Gerät
• im Umfeld des Geräts
• an den Zuleitungen für Gas, Zuluft, Wasser und Strom
• sowie an den Ableitungen für Abgas

Das Veränderungsverbot gilt ebenfalls für bauliche Gegebenheiten im Umfeld des Geräts, soweit diese Einfluss auf die Betriebssicherheit des Geräts haben können.

Ein Beispiel hierfür ist:

- Eine schrankartige Verkleidung des Geräts unterliegt entsprechenden Ausführungsvorschriften. Fragen Sie hierzu Ihren Fachhandwerksbetrieb, falls eine derartige Verkleidung von Ihnen gewünscht ist.

Für Änderungen am Gerät oder in seinem Umfeld müssen Sie in jedem Fall den anerkannten Fachhandwerksbetrieb hinzuziehen, da er hierfür zuständig ist.

Achtung!

Beschädigungsgefahr durch unsachgemäße Veränderungen!

Nehmen Sie unter keinen Umständen selbst Eingriffe oder Manipulationen am Gas-Wandheizgerät oder an anderen Teilen der Anlage vor. Versuchen Sie niemals, Wartung oder Reparaturen am Gerät selbst durchzuführen.

- Zerstören oder entfernen Sie keine Verplombungen von Bauteilen. Nur anerkannte Fachhandwerker und der Werkskundendienst sind autorisiert, verplombte Bauteile zu verändern.

Gefahr!

Verbrühungsgefahr.

Das am Warmwasserhahn austretende Wasser kann heiß sein.

Achtung!

Beschädigungsgefahr!

Verwenden Sie keine Sprays, Lösungsmittel, chlorhaltigen Reinigungsmittel, Farben, Klebstoffe usw. in der Umgebung des Gerätes. Diese Stoffe können unter ungünstigen Umständen zu Korrosion - auch in der Abgasanlage - führen.

Aufstellung und Einstellung

Die Installation des Geräts darf nur von einem anerkannten Fachhandwerker durchgeführt werden. Dieser übernimmt auch die Verantwortung für die ordnungsgemäße Installation und Inbetriebnahme.

Der anerkannte Fachhandwerker ist ebenfalls für Inspektion/Wartung und Instand setzung des Geräts sowie für Änderungen der eingestellten Gasmenge zuständig.

Achtung!

Das Gerät darf nur mit ordnungsgemäß geschlossener Geräteverkleidung dauerhaft betrieben werden! Andernfalls kann es - unter ungünstigen Betriebsbedingungen - zu Sachschäden oder sogar Gefahr für Leib und Leben kommen.

Fülldruck der Heizungsanlage

Kontrollieren Sie in regelmäßigen Abständen den Fülldruck der Heizungsanlage (siehe Abschnitt 4.2.2).

Hinweis!

(nur für atmoTEC/turboTEC mit angeschlossenem Warmwasserspeicher)! Im Lieferumfang des Gerätes ist eine Fülleinrichtung enthalten. Sie wird von Ihrem Fachhandwerksbetrieb bauseits installiert.

Notstromaggregat

Ihr Fachhandwerker hat Ihr Gas-Wandheizgerät bei der Installation an das Stromnetz angeschlossen.

Falls Sie das Gerät bei Stromausfall mit einem Notstrom-aggregat betriebsbereit halten wollen, muss dieses in seinen technischen Werten (Frequenz, Spannung, Erdung) mit denen des Stromnetzes übereinstimmen und mindestens der Leistungsaufnahme Ihres Geräts entsprechen. Ziehen Sie hierzu bitte Ihren Fachhandwerksbetrieb zu Rate.

Undichtigkeiten

Schließen Sie bei Undichtigkeiten im Warmwasserleitungsbereich zwischen Gerät und Zapfstellen sofort das Kaltwasser-Absperrventil und lassen Sie die Undichtigkeit durch Ihren Fachhandwerker beheben.

Hinweis!

Bei atmoTEC pro/atmoTEC plus und turboTEC pro/turboTEC plus-Geräten ist das Kaltwasser-Absperrventil nicht im Lieferumfang Ihres Geräts enthalten. Fragen Sie Ihren Fachhandwerker, wo er ein solches Ventil montiert hat.

Frostschutz

Stellen Sie sicher, dass bei Ihrer Abwesenheit während einer Frostperiode die Heizungsanlage in Betrieb bleibt und die Räume ausreichend temperiert werden.

Achtung!

Beschädigungsgefahr!

Bei einem Ausfall der Stromversorgung oder bei zu niedriger Einstellung der Raumtempera tur in einzelnen Räumen kann nicht ausgeschlossen werden, dass Teilbereiche der Heizungsanlage durch Frost beschädigt werden.

Beachten Sie unbedingt die Hinweise zum Frostschutz in Abschnitt 4.9.

Vorschriften, Regeln und Richtlinien

Die Installation des Vaillant Geräts darf nur von einem anerkannten Fachmann durchgeführt werden. Dieser übernimmt auch die Verantwortung für die ordnungsgemäße Installation und die erste Inbetriebnahme.

3 Hinweise zum Betrieb

3.1 Werksgarantie

Die N.V. VAILLANT gewährleistet eine Garantie von 2 Jahren auf alle Material- und Konstruktionsfehler ihrer Produkte ab dem Rechnungsdatum.

Die Garantie wird nur gewährt, wenn folgende Voraussetzungen erfüllt sind:

1. Das Gerät muss von einem qualifizierten Fachmann installiert worden sein. Dieser ist dafür verantwortlich, dass alle geltenden Normen und Richtlinien bei der Installation beachtet wurden.
2. Während der Garantiezeit ist nur der Vaillant Werkskundendienst autorisiert, Reparaturen oder Veränderungen am Gerät vorzunehmen. Die Werksgarantie erlischt, wenn in das Gerät Teile eingebaut werden, die nicht von Vaillant zugelassen sind.
3. Damit die Garantie wirksam werden kann, muss die Garantiekarte vollständig und ordnungsgemäß ausgefüllt, unterschrieben und ausreichend frankiert spätestens fünfzehn Tage nach der Installation an uns zurückgeschickt werden.

Während der Garantiezeit an dem Gerät festgestellte Material- oder Fabrikationsfehler werden von unserem Werkskundendienst kostenlos behoben. Für Fehler, die nicht auf den genannten Ursachen beruhen, z. B. Fehler aufgrund unsachgemäßer Installation oder vorschriftswidriger Behandlung, bei Verstoß gegen die geltenden Normen und Richtlinien zur Installation, zum Aufstellraum oder zur Belüftung, bei Überlastung, Frosteinwirkung oder normalem Verschleiß oder bei Gewalteinwirkung übernehmen wir keine Haftung. Wenn eine Rechnung gemäß den allgemeinen Bedingungen des Werkvertrages ausgestellt wird, wird diese ohne vorherige schriftliche Vereinbarung mit Dritten (z. B. Eigentümer, Vermieter, Verwalter etc.) an den Auftraggeber oder/und den Benutzer der Anlage gerichtet; dieser übernimmt die Zahlungsverpflichtung. Der Rechnungsbetrag ist dem Techniker des Werkskundendienstes, der die Leistung erbracht hat, zu erstatten. Die Reparatur oder der Austausch von Teilen während der Garantie verlängert die Garantiezeit nicht. Nicht umfasst von der Werksgarantie sind Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Ansprüche auf Schadenersatz. Gerichtsstand ist der Sitz unseres Unternehmens. Um alle Funktionen des Vaillant Gerätes auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen bei Wartungs- und Instandhaltungsarbeiten nur Original Vaillant Ersatzteile verwendet werden!

3.2 Bestimmungsgemäße Verwendung

Die Vaillant Gas-Wandheizgeräte atmoTEC pro/atmoTEC plus und turboTEC pro/turboTEC plus sind nach dem Stand der Technik und den anerkannten sicherheits-technischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Geräts und anderer Sachwerte entstehen.

Die Geräte sind als Wärmeerzeuger für geschlossene Warmwasser-Zentralheizungsanlagen und für die zentrale Warmwasserbereitung vorgesehen. Es ist für den Einsatz in Solaranlagen nur zur Trinkwassererwärmung vorbereitet. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller/Lieferant nicht. Das Risiko trägt allein der Anwender.

Zur bestimmungsgemäßen Verwendung gehören auch das Beachten der Bedienungs- und der Installationsanleitung sowie aller weiteren mitgeltenden Unterlagen und das Einhalten der Inspektions- und Wartungsvorschriften.

Achtung!

Jede missbräuchliche Verwendung ist untersagt.

Die Geräte müssen von einem qualifizierten Fachhandwerker installiert werden, der für die Beachtung der bestehenden Vorschriften, Regeln und Richtlinien verantwortlich ist.

3.3 Anforderungen an den Aufstellort

Die Vaillant Gas-Wandheizgeräte atmoTEC pro/atmo-TEC plus/turboTEC pro/turboTEC plus werden an der Wand hängend so installiert, dass eine Möglich keit zur Führung der Zuluftleitungen (bei turboTEC pro/turbo-TEC plus-Geräten) bzw. der Abgasleitungen (bei atmo-TEC pro/atmoTEC plus- und turboTEC pro/turboTEC plus-Geräten) gegeben ist. Sie können z. B. in Kellerräumen, Abstell-, Mehr zweck- oder Wohnräumen installiert werden. Fragen Sie Ihren Fach handwerker, welche aktuell gültigen nationalen Vorschriften zu beachten sind.

Gefahr!

Erstickungs- und Vergiftungsgefahr bei unzureichender Verbrennungsluft-Zufuhr! Dieses Heizgerät darf nur in ausreichend belüfteten Räumen installiert und betrieben werden. Ist dies nicht gewährleistet, besteht die Gefahr des Eindringens von Abgasen in Wohnräume. Sorgen Sie für ungehinderte und ausreichende Verbrennungsluft-Zufuhr (z.B. durch Be- und Entlüftungsöffnungen in Türen, Decken, Fenstern, Wänden oder Raumluftverbund).

Hinweis!

Ein Abstand des Geräts zu Bauteilen aus brennbaren Baustoffen bzw. zu brennbaren Objekten ist nicht erforderlich, da bei Nennwärme leistung des Geräts an der Gehäuseoberfläche eine niedrigere Temperatur auftritt als die max. zulässige von 85 °C.

3.4 Pflege

- Reinigen Sie die Verkleidung Ihres Geräts mit einem feuchten Tuch und etwas Seife.

Hinweis!

Verwenden Sie keine Scheuer- oder Reinigungsmittel, die die Verkleidung oder die Armaturen aus Kunststoff beschädigen könnten.

3.5 Recycling und Entsorgung

Sowohl Ihr Vaillant Gas-Wandheizgerät atmoTEC pro/atmoTEC plus oder turboTEC pro/turboTEC plus als auch die zugehörige Transportver packung bestehen zum überwiegenden Teil aus recyclefähigen Roh stoffen.

Gerät

Ihr Vaillant Gas-Wandheizgerät atmoTEC pro/atmoTEC plus oder turboTEC pro/turboTEC plus wie auch alle Zubehöre gehören nicht in den Hausmüll. Sorgen Sie dafür, dass das Altgerät und ggf. vorhandene Zubehörteile einer ordnungsgemäßen Entsorgung zugeführt werden.

Verpackung

Die Entsorgung der Transportverpackung überlassen Sie bitte dem Fachhandwerksbetrieb, der das Gerät installiert hat.

Hinweis!

Beachten Sie bitte die geltenden nationalen gesetzlichen Vorschriften.

3.6 Energiespartipps

Einbau einer witterungsgeführten Heizungsregelung

Witterungsgeführte Heizungsregelungen regulieren in Abhängigkeit von der jeweiligen Außentemperatur die Heizungs-Vorlauftemperatur. Es wird nicht mehr Wärme erzeugt, als benötigt wird. Hierzu muss am witterungsgeführten Regler die der jeweiligen Außentemperatur zugeordnete Heizungs-Vorlauftemperatur eingestellt werden. Diese Einstellung sollte nicht höher sein, als es die Auslegung der Heizungsanlage erfordert. Normalerweise wird die richtige Einstellung durch Ihren Fachhandwerksbetrieb vorgenommen. Durch integrierte Zeitprogramme werden gewünschte Heiz- und Absenkphasen (z. B. nachts) automatisch ein- und ausgeschaltet. Witterungsgeführte Heizungsregelungen stellen in Verbindung mit Thermostatventilen die wirtschaftlichste Form der Heizungsregelung dar.

Absenkbetrieb der Heizungsanlage

Senken Sie die Raumtemperatur für die Zeiten Ihrer Nachtruhe und Abwesenheit ab. Dies lässt sich am einfachsten und zuverlässigsten durch Regelgeräte mit individuell wählbaren Zeitprogrammen realisieren.

Stellen Sie während der Absenkzeiten die Raum temperatur ca. 5 °C niedriger ein als während der Vollheizzeiten. Ein Absenken um mehr als 5 °C bringt keine weitere Energieersparnis, da dann für die jeweils nächste Vollheizperiode eine erhöhte Aufheizleistung erforderlich wäre. Nur bei längerer Abwesenheit, z. B. Urlaub, lohnt es sich, die Temperatur weiter abzusenken. Achten Sie aber im Winter darauf, dass ein ausreichender Frostschutz gewährleistet bleibt.

Raumtemperatur

Stellen Sie die Raumtemperatur nur so hoch ein, dass diese für Ihr Behaglichkeitsempfinden gerade ausreicht. Jedes Grad darüber hinaus bedeutet einen erhöhten Energieverbrauch um etwa 6 %.

Passen Sie auch die Raumtemperatur dem jeweiligen Nutzungszweck des Raums an. Zum Beispiel ist es normalerweise nicht erforderlich, Schlafzimmer oder selten benutzte Räume auf 20 °C zu heizen.

Einstellen der Betriebsart

In der wärmeren Jahreszeit, wenn die Wohnung nicht beheizt werden muss, empfehlen wir Ihnen, die Heizung auf Sommerbetrieb zu schalten. Der Heizbetrieb ist dann ausgeschaltet, jedoch bleiben das Gerät bzw. die Anlage für die Warmwasserbereitung betriebsbereit.

Gleichmäßig heizen

Häufig wird in einer Wohnung mit Zentralheizung lediglich ein einziger Raum beheizt. Über die Umschließungsflächen dieses Raums, also Wände, Türen, Fenster, Decke, Fußboden, werden die unbeheizten Nachbar räume unkontrolliert mitbeheizt und es geht ungewollt Wärmeenergie verloren. Die Leistung des Heizkörpers dieses einen beheizten Raums ist für eine solche Betriebsweise nicht mehr ausreichend.

Die Folge ist, dass sich der Raum nicht mehr genügend erwärmen lässt und ein unbehagliches Kältegefühl entsteht (übrigens entsteht derselbe Effekt, wenn Türen zwischen beheizten und nicht- oder eingeschränkt beheizten Räumen geöffnet bleiben).

Das ist falsches Sparen: Die Heizung ist in Betrieb und trotzdem ist das Raumklima nicht behaglich warm. Ein größerer Heizkomfort und eine sinnvollere Betriebsweise werden erreicht, wenn alle Räume einer Wohnung gleichmäßig und entsprechend ihrer Nutzung beheizt werden. Übrigens kann auch die Bausubstanz leiden, wenn Gebäudeteile nicht oder nur unzureichend beheizt werden.

Thermostatventile und Raumtemperaturregler

Es sollte heute selbstverständlich sein, an allen Heizkörpern Thermostatventile anbringen zu lassen. Sie halten die einmal eingestellte Raumtemperatur exakt ein. Mit Hilfe von Thermostatventilen in Verbindung mit einem Raumtemperaturregler (oder witterungsgeführtem Regler) können Sie die Raumtemperatur Ihren individuellen Bedürfnissen anpassen und erzielen eine wirtschaftliche Betriebsweise Ihrer Heizungsanlage. Lassen Sie in dem Zimmer, in dem sich Ihr Raumtemperaturregler befindet, stets alle Heizkörperventile voll geöffnet, da sich die beiden Regeleinrichtungen sonst gegenseitig beeinflussen und die Regelqualität beeinträchtigt werden kann.

Häufig ist folgendes Benutzerverhalten zu beobachten: Sobald es im Raum zu warm wird, werden die Thermostatventile zugedreht (oder der Raumthermostat auf eine geringere Temperatur eingestellt). Wird es nach einer Weile dann wieder zu kalt, wird das Thermo statventil wieder aufgedreht.

Dies ist nicht erforderlich, da die Temperaturregulierung durch das Thermostatventil selbst übernommen wird: Steigt die Raumtemperatur über den am Fühlerkopf eingestellten Wert, schließt das Thermostatventil automatisch, bei Unterschreiten des eingestellten Werts öffnet es wieder.

Regelgeräte nicht verdecken

Verdecken Sie Ihr Regelgerät nicht durch Möbel, Vorhänge oder andere Gegenstände. Es muss die zirkulierende Raumluft ungehindert erfassen können. Verdeckte Thermostatventile können mit Fernfühler ausgestattet werden und bleiben dadurch weiter funktionsfähig.

Lüften der Wohnräume

Öffnen Sie während der Heizperiode die Fenster nur zum Lüften und nicht zur Temperaturregelung. Eine kurze Stoßlüftung ist wirkungsvoller und energiesparender als lange offenstehende Kippfenster. Wir empfehlen daher, die Fenster kurzzeitig voll zu öffnen. Schließen Sie während des Lüftens alle im Raum befindlich Thermostatventile bzw. stellen Sie einen vorhandenen Raumthermostaten auf Minimaltemperatur ein. Durch diese Maßnahmen ist ein ausreichender Luftwechsel, ohne unnötige Auskühlung und Energieverlust gewährleistet (z. B. durch ungewollte Heizungseinschaltung während des Lüftens).

Angemessene Warmwasser-Temperatur

Das warme Wasser sollte nur so weit aufgeheizt werden, wie es für den Gebrauch notwendig ist. Jede weitere Erwärmung führt zu unnötigem Energieverbrauch, Warmwasser-Temperaturen von mehr als 60 °C außerdem zu verstärktem Kalkausfall.

Bewusster Umgang mit Wasser

Ein bewusster Umgang mit Wasser kann die Verbrauchskosten erheblich senken.

Zum Beispiel Duschen statt Wannenbad: Während für ein Wannenbad ca. 150 Liter Wasser gebraucht werden, benötigt eine mit modernen, Wasser sparenden Arma turen ausgestattete Dusche lediglich etwa ein Drittel dieser Wassermenge.

Übrigens: Ein tropfender Wasserhahn verschwendet bis zu 2000 Liter Wasser, eine undichte Toilettenspülung bis zu 4000 Liter Wasser im Jahr. Dagegen kostet eine neue Dichtung jeweils nur wenige Cent.

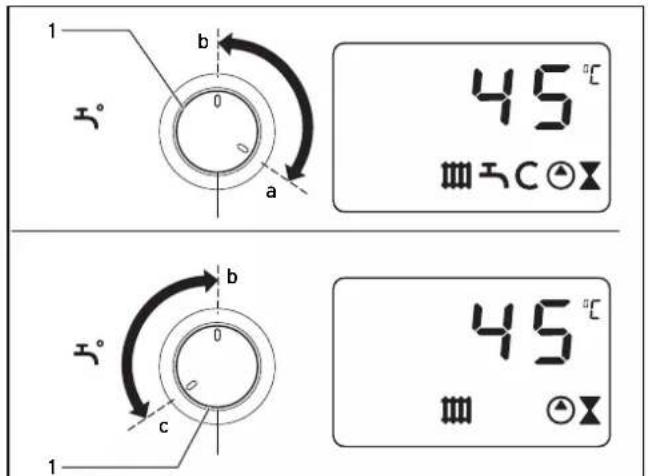

Einstellung der Warmstartfunktion (nur atmo-TEC plus/turboTEC plus)

Die Warmstartfunktion liefert Ihnen sofort warmes Wasser in der gewünschten Temperatur, ohne dass Aufheizzeiten abgewartet werden müssen. Hierzu wird der Warmwasser-Wärmetauscher auf einem vorgewählten Temperaturniveau gehalten. Stellen Sie den Temperaturwähler nicht höher ein als die benötigte Temperatur, um Energieverlust zu vermeiden. Benötigen Sie längere Zeit kein warmes Wasser, empfehlen wir zur weiteren Energieeinsparung, die Warmstartfunktion abzuschalten.

4 Bedienung

4.1 Übersicht über die Bedienelemente

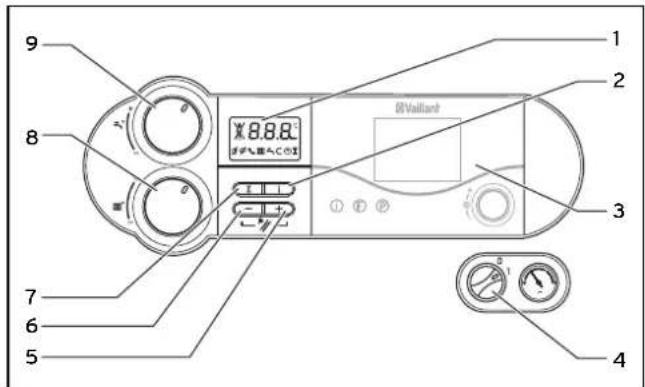

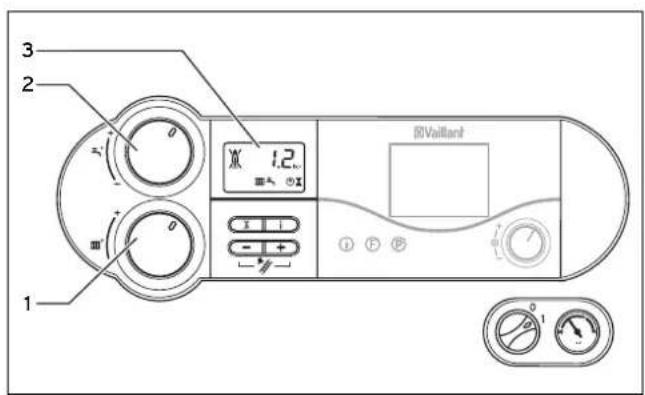

4.1.1 Bedienelemente bei atmoTEC plus/turboTEC plus

9 8 7 6 5 1 2 3 4 B/Vellant ×8.8.8 B/Vellant

Abb. 4.1 Bedienelemente atmoTEC plus, turboTEC plus

Zum Öffnen der Frontklappe greifen Sie in die Griffmulde und klappen Sie sie herunter. Die nun zu erkennenden Bedienelemente haben folgende Funktionen (vgl. Abb. 4.1):

1 Display zur Anzeige des aktuellen Fülldrucks der Heizungsanlage, der Heizungs-Vorlauftemperatur oder bestimmter Zusatzinformationen.
2 Taste „i“ zum Abrufen von Informationen.
3 Einbauregler (Zubehör).
4 Hauptschalter zum Ein- und Ausschalten des Gerätes.
5 Taste „+“ zum Weiterblättern der Displayanzeige (für den Fachhandwerker bei Einstellarbeiten und Fehlersuche) und zum Umschalten der Anzeige auf die aktuelle Heizungs-Vorlauftemperatur.
6 Taste „-“ zum Zurückblättern der Displayanzeige (für den Fachhandwerker bei Einstellarbeiten und Fehlersuche).
7 Taste „Entstörung“ zum Rücksetzen bestimmter Störungen.
8 Drehknopf zur Einstellung der Heizungs-Vorlauf-temperatur.
9 Nur bei atmoTEC/turboTEC mit integrierter Warmwasserbereitung: Drehknopf zur Einstellung der Warmwasser-Auslauftemperatur.
Nur bei atmoTEC/turboTEC mit angeschlossenem Warmwasserspeicher: Drehknopf zur Einstellung der Speichertemperatur.

Digitales Informations- und Analyse-System

1 2 3 RValiant 1.2v 0 + - + - + - + -

Abb. 4.2 Display (während Brauchwasserzapfung bei atmoTEC plus, turboTEC plus)

Das Gerät atmoTEC pro/atmoTEC plus oder turboTEC pro/turboTEC plus ist mit einem digitalen Informations- und Ana lyse-System ausgestattet. Dieses System gibt Ihnen Informationen über den Betriebs zustand Ihres Geräts und hilft Ihnen bei der Beseitigung von Störun gen. Im normalen Betrieb des Geräts wird im Display (3) der aktuelle Fülldruck der Heizungsanlage angezeigt (im Beispiel 1,2 bar). Im Fehlerfall wird die Anzeige des Fülldrucks durch den jeweiligen Fehlercode ersetzt.

Darüber hinaus können Sie den angezeigten Symbolen folgende Informationen entnehmen:

Display(3)	Anzeige des aktuellen Fülldrucks der Heizungsanlage, der Heizungs-Vorlauft emperatur oder Anzeige eines Status-oder Fehlercodes.
	permanent an: Störung im Luft-/Abgasweg.
[BXHK]	blinkt: Automatische Rohrlängenanpassung ist aktiv
	Solange das Symbol im Display ersch heint, wird über das Zubehör vrnetDIALOG eine Heizungs-Vorlauf- und Warmwasser-Auslauf-Temperatur vorgegeben, d. h. das Gerät arbeitet mit anderen als den an den Drehknöpfen (1) und (2) eingestellten Temperaturen.
[WATD]	Heizbetrieb aktiv: permanent an: Betriebsart Heizbetrieb. blinkt: Brennersperrzeit
[472Y]	Warmwasserbereitung aktiv: VUW*: permanent an: Warmwasser wird gezapft. aus: Es wird kein Warmwasser gezapft. VU**: permanent an: Warmwasserspeicher angeschlossen blinkt: Speicherladung aktiv
[3Y02]	Warmstartfunktion aktiv: permanent an: Warmstartfunktion ist in Bereitschaft. blinkt: Warmstartfunktion ist in Betrieb, Brenner an.
[V3KD]	Heizungspumpe ist in Betrieb.
[BY5W]	Internes Gasventil wird angesteuert.
[DAV8]	Flamme mit Kreuz: Störung während des Brennerbetriebs; Gerät ist auf Störung geschaltet
	Flamme ohne Kreuz: Ordnungsgemäßer Brennerbetrieb.

Tab. 4.1 Bedeutung der Symbole im Display

* Nur bei atmoTEC/turboTEC mit integrierter Warmwasserbereitung:
** Nur bei atmoTEC/turboTEC mit angeschlossenem Warmwasserspeicher:

Hinweis!

Drücken Sie die Taste „-“ für ca. 5 Sekunden, um von der Anzeige der Vorlauftemperatur im Display auf die Anzeige des Anlagendruckes - oder umgekehrt - zu wechseln.

4.1.2 Bedienelemente bei atmoTEC pro/turboTEC pro

Zum Öffnen der Frontklappe greifen Sie in die Griffmulde und klappen Sie sie herunter. Die nun zu erkennenden Bedienelemente haben folgende Funktionen (vgl. Abb. 4.3):

10 9 8 7 6 1 2 3 4 5 RVallant B-2.02 O F P Aktiv.

Abb. 4.3 Bedienelemente atmoTEC pro, turboTEC pro

1 Display zur Anzeige des aktuellen Fülldrucks der Heizungsanlage, der Heizungs-Vorlauftemperatur oder bestimmter Zusatzinformationen.
2 Anzeigeleuchten für Betriebsarten.
3 Taste „i“ zum Abrufen von Informationen.
4 Einbauregler (Zubehör).
5 Hauptschalter zum Ein- und Ausschalten des Gerätes
6 Taste „+“ zum Weiterblättern der Displayanzeige (für den Fachhandwerker bei Einstellarbeiten und Fehlersuche).
7 Taste „-“ zum Zurückblättern der Displayanzeige (für den Fachhandwerker bei Einstellarbeiten und Fehlersuche) und zum Umschalten der Anzeige auf die aktuelle Heizungs-Vorlauftemperatur.
8 Taste „Entstörung“ zum Rücksetzen bestimmter Störungen.
9 Drehknopf zur Einstellung der Heizungs-Vorlauf-temperatur.
10 Drehknopf zur Einstellung der Warmwasser-Auslauf-temperatur.

Multifunktionsanzeige

Das Gerät atmoTEC pro bzw. turboTEC pro ist mit einer Multifunktions anzeige ausgestattet. Wenn der Hauptschalter eingeschaltet ist und das Gerät normal funktioniert, zeigt die Anzeige den aktuellen Fülldruck der Heizungsanlage (im Beispiel 1,2 bar).

i 0 1/2 i 0 i 1 1.2 bar 2 3 4

Abb. 4.4 Display atmoTEC pro, turboTEC pro

1 Anzeige des aktuellen Fülldrucks der Heizungsanlage, der Heizungs-Vorlauftemperatur oder Anzeige eines Status- oder Fehlercodes.
2 Grüne Anzeigeleuchte Warm wasser aus: Es wird kein Warmwasser gezapft blinkt: Warmwasser wird gezapft.
3 Gelbe Anzeigeleuchte permanent an: Brenner an.
4 Rote Anzeigeleuchte permanent an: Gerät ist gestört, ein Fehlercode wird angezeigt.

Nur in Verbindung mit vrnetDIALOG: Solange das Symbol im Display erscheint, wird über das Zubehör vrnetDIALOG eine Heizungs-Vorlauf- und Warmwasser-Auslauf-Temperatur vorgegeben, d. h. das Gerät arbeitet mit anderen als den an den Drehknöpfen (9) und (10) eingestellten Temperaturen.

Diese Betriebsart kann nur beendet werden:

• durch vrnetDIALOG oder
• durch Verändern der Temperatureinstellung an den Drehknöpfen (9) oder (10) um mehr als ±5 K.

Diese Betriebsart kann nicht beendet werden:

- durch Drücken der Taste (8) „Entstörung“ oder

- durch Aus- oder Einschalten des Geräts.

4.2 Maßnahmen vor der Inbetriebnahme

4.2.1 Absperreinrichtungen öffnen

Hinweis!

Die Absperreinrichtungen sind nicht im Liefer- umfang Ihres Geräts enthalten. Sie werden bauseitig durch Ihren Fachhandwerker installiert. Lassen Sie sich von ihm die Lage und die Handhabung dieser Bauteile erklären.

• Öffnen Sie den bauseitig installierten Gasabsperrhahn und den Gasabsperrhahn am Gerät bis zum festen Anschlag.
• Kontrollieren Sie, ob die Wartungshähne im Vorlauf und Rücklauf der Heizungsanlage geöffnet sind.
• Öffnen Sie das Kaltwasser-Absperrventil. Zur Überprüfung können Sie an einem Warmwasser hahn an einer Zapfstelle probieren, ob dort Wasser austritt.

4.2.2 Anlagendruck kontrollieren

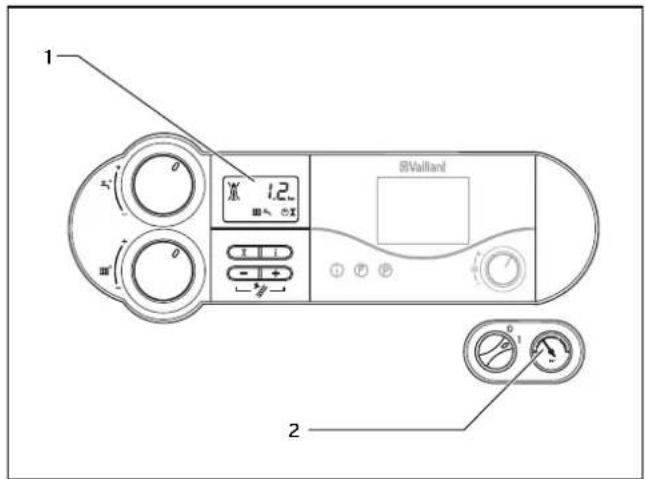

Abb. 4.5 Fülldruck der Heizungsanlage kontrollieren (hier abgebildet: atmoTEC/turboTEC plus)

- Kontrollieren Sie vor der Inbetriebnahme den Fülldruck der Anlage im Display (1) oder am Manometer (2). Für einen einwandfreien Betrieb der Heizungsanlage soll bei kalter Anlage im Display ein Fülldruck zwischen 1,0 und 2,0 bar angezeigt werden (am Manometer befindet sich der Zeiger dann im hellgrauen Bereich). Beträgt der Fülldruck weniger als 0,8 bar (der Zeiger des Manometers ist dann im dunkelgrauen Bereich), muss vor der Inbetrieb nahme Wasser nachgefüllt werden (siehe Kapitel 4.7.4).

Hinweis!

Die Multifunktionsanzeige sowie die Anzeige des Anlagendrucks funktionieren nur, wenn das Gerät an das Stromnetz angeschlossen und eingeschaltet ist!

Hinweis!

Um den Betrieb der Anlage mit einer zu geringen Wassermenge zu vermeiden und dadurch möglichen Folgeschäden vorzubeugen, verfügt Ihr Gerät über einen Drucksensor. Bei Unterschreiten des erforderlichen Füldrucks blinkt zunächst die Anzeige im Display. Bei weiterem Druckabfall schaltet das Gerät auf Störung und im Display erscheint die Fehlermeldung „F.22“. Um das Gerät wieder in Betrieb zu nehmen, müssen Sie Wasser in die Anlage füllen (siehe Kapitel 4.7.4).

Erstreckt sich die Heizungsanlage über mehrere Stockwerke, so kann ein höherer Fülldruck der Anlage erforderlich sein. Fragen Sie hierzu Ihren Fachhandwerker.

Hinweis!

Drücken Sie die Taste „-“ für ca. 5 Sekunden, um von der Anzeige der Vorlauftemperatur im Display auf die Anzeige des Anlagendruckes - oder umgekehrt - zu wechseln.

4.3 Inbetriebnahme

2 1.2 65Vailant ① ⑤ ② ① ①

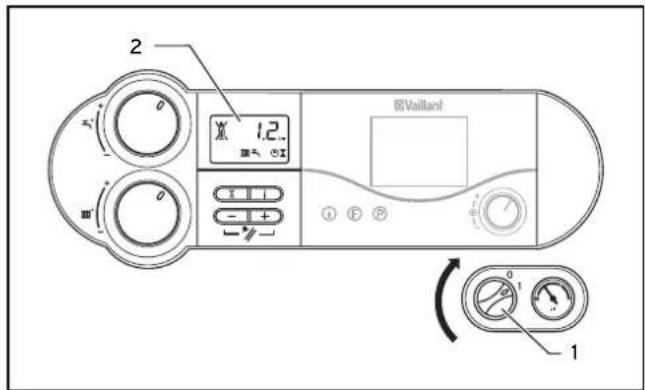

Abb. 4.6 Gerät einschalten
(hier abgebildet: atmoTEC/turboTEC plus)

- Mit dem Hauptschalter (1) schalten Sie das Gerät ein und aus:

$$ , I ^ {\prime \prime} = E i n $$

$$ , \mathbf {0} ^ {\prime \prime} = \text { Aus. } $$

Wenn Sie das Gerät einschalten, erscheint im Display (2) der aktuelle Fülldruck der Heizungs anlage.

Zur Einstellung des Geräts entsprechend Ihren Bedürfnissen lesen Sie bitte die Abschnitte 4.4 und 4.5, in denen die Einstellmöglichkeiten für die Warmwasserbereitung und den Heizbetrieb beschrieben sind.

Achtung!

Beschädigungsgefahr.

Frostschutz- und Überwachungseinrichtung gen sind nur aktiv, wenn der Hauptschalter des Geräts auf Stellung „I“ steht und keine Trennung vom Stromnetz vorliegt.

Damit diese Sicherheitseinrichtungen aktiv bleiben, sollten Sie Ihr Gas-Wandheizgerät über das Regelgerät ein- und ausschalten (Informationen dazu finden Sie in der ent sprechenden Bedienungsanleitung).

Wie Sie Ihr Gas-Wandheizgerät ganz außer Betrieb nehmen können, finden Sie in Abschnitt 4.8 beschrieben.

4.4 Warmwasserbereitung

4.4.1 Einstellung der Warmwassertemperatur

2 3 45° Vailant

Abb. 4.7 Einstellung der Warmwassertemperatur (hier abgebildet: atmoTEC/turboTEC plus)

• Schalten Sie das Gerät wie in Abschnitt 4.3 beschrieben ein.
• Stellen Sie den Drehknopf (3) zur Einstellung der Warmwasserauslauftemperatur (VUW)/Speichertemperatur (VU) auf die gewünschte Temperatur ein.
  Nur bei atmoTEC/turboTEC mit integrierter Warmwasserbereitung (Warmwasserauslauftemperatur):
• linker Anschlag ca. 35 °C
• rechter Anschlag max. 65 °C.
  Nur bei atmoTEC/turboTEC mit angeschlossenem
  Warmwasserspeicher (Speichertemperatur):
• linker Anschlag ca. 15 °C
• rechter Anschlag max. 75 °C.

Beim Einstellen der gewünschten Temperatur wird der jeweils zugehörige Sollwert im Display (2) angezeigt. Nach ca. fünf Sekunden erlischt diese Anzeige und im Display erscheint wieder die Standardanzeige (aktueller Fülldruck der Heizungsanlage).

Achtung!

Verkalkungsgefahr.

Bei einer Wasserhärte von mehr als 20 °dh stellen Sie bitte den Drehknopf (3) maximal in die Mittelstellung.

Gefahr!

Gesundheitsgefährdung durch Legionellenbildung.

Wenn das Gerät zur Nacherwärmung in einer solargestützten Trinkwassererwärmungsanlage eingesetzt wird, stellen Sie die Warmwasserauslauftemperatur/Speichertemperatur am Drehknopf (3) auf mindestens 60 °C ein.

4.4.2 Warmstartfunktion ein- und aus schalten (nur atmoTEC/turboTEC plus mit integrierter Warmwasserbereitung)

Die Warmstartfunktion liefert Ihnen sofort warmes Wasser in der gewünschten Temperatur, ohne dass eine Aufheizzeit abgewartet werden muss. Hierzu wird der Warmwasser-Wärmetauscher des turboTEC pro/turboTEC plus oder atmoTEC pro/atmoTEC plus Gerätes auf dem vorgewählten Temperaturniveau gehalten.

1 b a 45 °C 45 °C c b 1

Abb. 4.8 Warmstartfunktion ein- und ausschalten

Die Warmstartfunktion aktivieren Sie, indem Sie den Drehknopf (1) kurz bis zum Anschlag (Einstellung a) nach rechts drehen.

Anschließend wählen Sie die gewünschte Warm wasserauslauftemperatur, z. B. Einstellung b, siehe Kapitel 4.4.1. Das Gerät passt die Warmhaltetemperatur automatisch der eingestellten Warmwassertemperatur an. Das temperierte Wasser steht bei Zapfung direkt zur Verfügung; im Display blinkt das Symbol C.

Die Warmstartfunktion schalten Sie aus, indem Sie den Drehknopf (1) kurzzeitig bis zum Anschlag nach links drehen (Einstellung c). Das Symbol C erlischt. Anschließend wählen Sie wieder die gewünschte Warmwasser-Auslauftemperatur, z. B. Einstellung b.

4.4.3 Warmwasser zapfen

1 Vaillant

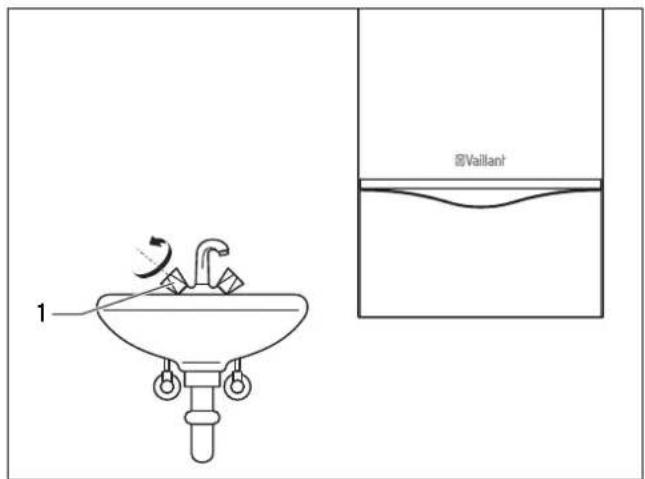

Abb. 4.9 Warmwasser zapfen

Nur bei atmoTEC/turboTEC mit integrierter Warmwasserbereitung: Beim Öffnen eines Warmwasserhahns (1) an einer Zapfstelle (Waschbecken, Dusche, Badewane etc.) geht das Gerät selbsttätig in Betrieb und liefert Ihnen warmes Wasser.

Das Gerät schaltet die Warmwasserbereitung bei Schließen des Zapfventils selbsttätig ab. Die Pumpe läuft kurze Zeit nach.

Nur bei atmoTEC/turboTEC mit integrierter Warmwasserbereitung: Wird dem Warmwasserspeicher Wasser entnommen oder fällt die Temperatur des Speichers unter den eingestellten Wert, geht das Gerät selbsttätig in Betrieb und heizt das im Speicher befindliche Wasser auf.

Ist die eingestellte Speichertemperatur erreicht, so schaltet sich das Gerät selbsttätig ab. Die Pumpe läuft kurze Zeit nach.

4.5 Einstellungen für den Heizbetrieb

4.5.1 Vorlauftemperatur einstellen (kein Regelgerät angeschlossen)

2 1 SVallant 45° 0 1 - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Abb. 4.10 Vorlauftemperatur-Einstellung ohne Regelgerät (hier abgebildet: atmoTEC/turboTEC plus)

Ist kein externes Regelgerät vorhanden, so stellen Sie die Vorlauftemperatur am Drehknopf (1) entsprechend der jeweiligen Außentemperatur ein. Dabei empfehlen wir folgende Einstellungen:

• Stellung links (jedoch nicht bis zum Anschlag) in der Übergangszeit: Außentemperatur ca. 10 bis 20 °C
• Stellung Mitte bei mäßiger Kälte: Außentemperatur ca. 0 bis 10 °C
• Stellung rechts bei starker Kälte: Außentemperatur ca. 0 bis -15 °C

Beim Einstellen der Temperatur wird der eingestellte Temperaturwert im Display (2) angezeigt. Nach ca. fünf Sekunden erlischt diese Anzeige und im Display erscheint wieder die Standardanzeige (aktueller Fülldruck der Heizungsanlage).

Normalerweise lässt sich der Drehknopf (1) stufenlos bis zu einer Vorlauftemperatur von 75 °C einstellen. Sollten sich jedoch an Ihrem Gerät andere Maximalwerte einstellen lassen, so hat Ihr Fachhandwerker eine entsprechende Jus tierung vorgenommen, um den Betrieb Ihrer Heizungs anlage mit entsprechenden Vorlauftemperaturen zu ermöglichen.

4.5.2 Vorlauftemperatur einstellen (bei Einsatz eines Regelgerätes)

BValenti 45 1

Abb. 4.11 Vorlauftemperatur-Einstellung bei Einsatz eines Regelgerätes (hier abgebildet: atmoTEC/turboTEC plus)

Wenn Ihr Heizgerät mit einer witterungsgeführten Regelung oder einem Raumtemperaturregler ausgestattet ist, müssen Sie folgende Einstellung vornehmen:

- Stellen Sie den Drehknopf (1) zur Einstellung der Heizungs-Vorlauftemperatur auf Rechtsanschlag.

Die Vorlauftemperatur wird automatisch durch das Regelgerät eingestellt (Informationen dazu finden Sie in der entsprechenden Bedienungsanleitung).

4.5.3 Heizbetrieb ausschalten (Sommerbetrieb)

1 2 3 4 5 6 7 8 9 10 11 12 Ellaerl

Abb. 4.12 Heizbetrieb ausschalten (Sommerbetrieb) (hler abgebildet: atmoTEC/turboTEC plus)

Sie können im Sommer den Heizbetrieb ausschalten, die Warmwasserbereitung aber weiterhin in Betrieb lassen.

- Drehen Sie hierzu den Drehknopf (1) zur Einstellung der Heizungs-Vorlauftemperatur auf Linksanschlag.

4.5.4 Raumtemperaturregler oder witterungsgeführten Regler einstellen

1 @Vaillant ① F P 2

Abb. 4.13 Raumtemperaturregler/witterungsgeführte Regler einstellen

- Stellen Sie den Raumtemperaturregler (1), den witterungsgeführten Regler sowie die Heizkörperthermostatventile (2) gemäß den entsprechenden Anleitungen dieser Zubehörteile ein.

4.6 Statusanzeigen (für Wartungs- und Servicearbeiten durch den Fachhandwerker)

2 ×5.4 IIIValiant 1

Abb. 4.14 Statusanzeigen
(hier abgebildet: atmoTEC/turboTEC plus)

Die Statusanzeigen liefern Informationen über den Betriebszustand des Geräts.

- Aktivieren Sie die Statusanzeigen durch Betätigen der Taste „i“ (1). Im Display (2) erfolgt nun die Anzeige des jeweiligen Statuscodes, z. B. „S. 4“ für Brennerbetrieb. Die Bedeutung der wichtigsten Statuscodes können Sie aus der Tabelle 4.2 entnehmen.

In Umschaltphasen, z. B. bei Wiederanlauf durch Ausbleiben der Flamme, wird kurzzeitig die Statusmeldung „S.“ angezeigt.

- Schalten Sie das Display durch nochmaliges Drücken der Taste „i“ (1) wieder in den Normalmodus zurück.

Anzeige Bedeutung
	Anzeigen im Heizbetrieb
S. 0 Kein Wärmebedarf
S. 1	Heizung Gebläsevorlauf (nur turboTEC pro/turboTEC plus)
S. 2 Heizung Pumpenvorlauf
S. 3 Heizung Zündung
S. 4 Heizung Brenner an
S. 5 Lüfter- und Pumpennachlauf
S. 6	Heizung Gebläsenachlauf (nur turboTEC pro/turboTEC plus)
S. 7 Heizung Pumpennachlauf
S. 8 Restsperrzeit Heizung
S.31 Sommerbetrieb aktiv
S.34 Heizung Frostschutz
	Anzeigen im Warmwasserbetrieb
S.10 Warmwasseranforderung
S.14 Warmwasserbetrieb Brenner an
	Anzeigen bei Warmstartbetrieb / angeschlossenem Warmwasserspelcher
S.20 Speicherladeanforderung
S.24 Speicherladung Brenner an

Tab. 4.2 Statuscodes und ihre Bedeutung (Auswahl)

4.7 Störungsbehebung

Sollten sich beim Betrieb Ihres Gas-Wandheizgeräts Probleme ergeben, können Sie die folgenden Punkte selbst überprüfen:

Störung Ursache Beseitigung
Gerät geht nicht in Betrieb:Kein warmes Wasser,Heizung bleibt kalt.	Der vom Fachhandwerker bauseitig installierte Gasabsperrhahn in der Zuleitung und/oder der Gasabsperrhahn am Gerät ist geschlossen.	Öffnen Sie die beiden Gasabsperrhähne (siehe Kapitel 4.2.1).
	Das Kaltwasser-Absperrventil ist geschlossen.	Öffnen Sie das Kaltwasser-Absperrventil (siehe Kapitel 4.2.1).
	Die gebäudeseitigen Stromversorgung ist unterbrochen.	Prüfen Sie, ob der zuständige Sicherungsautomateingeschaltet ist bzw. die Sicherung in Ordnung ist und ob der Netzstecker korrekt in die Steckdose eingesteckt ist.Das Gerät schaltet sich bei Wiederkehr der Netzspannung automatisch wieder ein.
	Der Hauptschalter am Gas-Wandheizgerät steht auf „O“ = Aus.	Drehen Sie den Hauptschalter (4, Abb. 4.1) auf „I“ = Ein (siehe Kapitel 4.3).
	Ist der Drehknopf für die Vorlauftemperatur-Einstellung am Gas-Wandheizgerät bis zum linken Anschlag gedreht, also auf Frostschutz gestellt (siehe Abschnitt 4.9)?	Wenn Sie ein externes Regelgerät angeschlossen haben:Drehen Sie den Drehknopf zur Einstellung der Heizungs-Vorlauftemperatur bis zum rechten Anschlag.Wenn Sie kein externes Regelgerät angeschlossen haben:siehe Kapitel 4.5.1.
	Der Fülldruck der Heizungsanlage ist nicht ausreichend (siehe Kapitel 4.7.1).	Füllen Sie Wasser in die Heizungsanlage (siehe Kapitel 4.7.4).
	Es befindet sich Luft in der Heizungsanlage. Lassen Sie Ihren Fachhanderker die Heizungsanlage entlüfter.
	Eine Störung beim Zündvorgang liegt vor. Drücken Sie zur Entstörung den Entstörknopf maximal dreimal. Sollte das Gerät danach nicht in Betrieb gehen,müssen Sie einen anerkannten Fachhand werksbetrieb zwecks Überprüfung und Beseitigung der Störung zu Rate ziehen. (siehe Kapitel 4.7.2).
Warmwasserbetrieb störungsfrei; Heizung geht nicht in Betrieb.	Sind die externen Regler (z. B. Regler calorMATIC) richtig eingestellt.	Stellen Sie den Regler richtig ein (siehe Kapitel 4.5.4).

Tab. 4.3 Störungsbehebung

Achtung!

Beschädigungsgefahr durch unsachgemäße Veränderungen!

Wenn Ihr Gas-Wandheizgerät nach Beseitigung der Störung immer noch nicht einwandfrei arbeitet, müssen Sie einen anerkannten Fachhand werksbetrieb zwecks Überprüfung und Beseitigung der Störung zu Rate ziehen.

4.7.1 Störungen wegen Wassermangel

Das Gerät schaltet auf Störung, wenn der Fülldruck in der Heizungsanlage zu gering ist. Diese Störung wird durch die Fehlercodes „F.22“ (Trockenbrand) bzw. „F.23“ oder „F.24“ angezeigt.

Das Gerät kann erst wieder in Betrieb genommen werden, wenn die Heizungsanlage ausreichend mit Wasser gefüllt ist (siehe Kapitel 4.7.4).

4.7.2 Störungen beim Zündvorgang

1 2 RValant F.28 0 + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +/-

Abb. 4.15 Entstörung
(hier abgebildet: atmoTEC/turboTEC plus)

Wenn der Brenner nach drei Zündversuchen nicht gezündet hat, geht das Gerät nicht in Betrieb und schaltet auf Störung. Dies wird durch die Anzeige der Fehlercodes „F.28“ oder „F.29“ im Display angezeigt.

atmoTEC/turboTEC plus:

Zusätzlich erscheint im Display das durchkreuzte Flammensymbol (1).

atmoTEC/turboTEC pro:

Zusätzlich leuchtet die rote Anzeigeleuchte.

Eine erneute automatische Zündung erfolgt erst nach einer manuellen Entstörung.

- Drücken Sie zur Entstörung den Entstörknopf (2) und halten Sie ihn ca. eine Sekunde lang gedrückt.

Achtung!

Beschädigungsgefahr durch unsachgemäße Veränderungen!

Wenn Ihr Gas-Wandheizgerät nach dem dritten Ent stör versuch immer noch nicht in Betrieb geht, müssen Sie einen anerkannten Fachhandwerks betrieb zwecks Überprüfung zu Rate ziehen.

4.7.3 Störungen im Abgasweg

Alle atmoTEC/turboTEC-Geräte sind mit einer Überwachungseinrichtung des Abgasweges ausgestattet. Bei nicht ordnungsgemäßer Funktion des Abgasweges schaltet das Gerät ab.

• Im Display der Geräte atmoTEC/turboTEC plus erscheinen dann die Symbole ✅ und ⏻
• Bei den atmoTEC/turboTEC pro-Geräten leuchtet die rote LED dauerhaft.
• Bei allen Geräten erscheint eine Fehlermeldung:
  atmoTEC: F.36
  turboTEC: F.33

Achtung!

Beschädigungsgefahr durch unsachgemäße Veränderungen!

Bei dieser Fehlermeldung müssen Sie einen anerkannten Fachhandwerks betrieb zwecks Überprüfung zu Rate ziehen.

4.7.4 Gerät/Heizungsanlage füllen

1 1.2 @Vailant 2

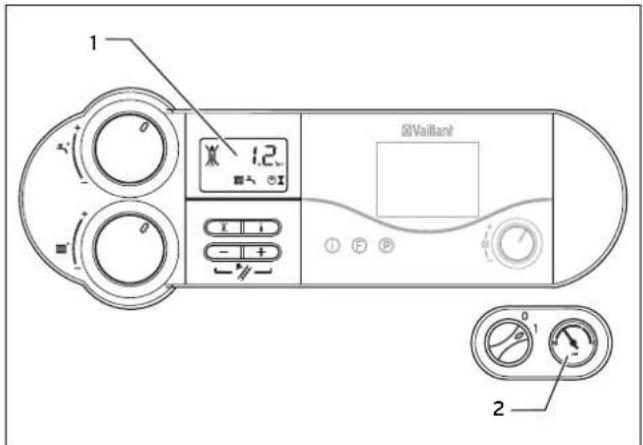

Abb. 4.16 Fülldruck der Heizungsanlage kontrollieren (hier abgebildet: atmoTEC/turboTEC plus)

- Kontrollieren Sie vor der Inbetriebnahme den Fülldruck der Anlage im Display (1) oder am Manometer (2). Für einen einwandfreien Betrieb der Heizungsanlage soll bei kalter Anlage im Display ein Fülldruck zwischen 1,0 und 2,0 bar angezeigt werden (am Manometer befindet sich der Zeiger dann im hellgrauen Bereich). Beträgt der Fülldruck weniger als 0,8 bar (der Zeiger des Manometers ist dann im dunkelgrauen Bereich), muss vor der Inbetrieb nahme Wasser nachgefüllt werden.

Hinweis!

Die Anzeige des Anlagendrucks im Display funktioniert nur, wenn das Gerät an das Stromnetz angeschlossen und eingeschaltet ist!

Hinweis!

(nur für atmoTEC/turboTEC mit angeschlossenem Warmwasserspeicher)!

Im Lieferumfang des Gerätes ist eine

Fülleinrichtung enthalten. Sie wird von Ihrem Fachhandwerksbetrieb bauseits installiert.

Erstreckt sich die Heizungsanlage über mehrere Stockwerke, so kann ein höherer Fülldruck der Anlage erforderlich sein. Fragen Sie hierzu Ihren Fachhandwerksbetrieb.

Achtung!

Beschädigungsgefahr für das Gas-Wandheizgerät.

Verwenden Sie zum Füllen der Heizungsanlage nur sauberes Leitungswasser.

Der Zusatz von chemischen Mittel wie z. B. Frost- und Korrosionsschutzmitteln (Inhibitoren) ist nicht zulässig.

Dadurch können Schäden an Dichtungen und Membranen sowie Geräusche im Heizbetrieb auftreten.

Hierfür sowie für etwaige Folgeschäden können wir keine Haftung übernehmen.

Zum Auffüllen und Nachfüllen der Heizungsanlage können Sie normalerweise Leitungswasser verwenden. In Ausnahmefällen gibt es jedoch Wasserqualitäten, die unter Umständen nicht zum Füllen der Heizungsanlage geeignet sind (stark korrosives oder stark kalkhaltiges Wasser). Wenden Sie sich in einem solchen Fall bitte an Ihren anerkannten Fachhandwerksbetrieb.

Zum Befüllen der Anlage gehen Sie bitte wie folgt vor:

- Öffnen Sie alle Heizkörperventile (Thermostatventile) der Anlage.

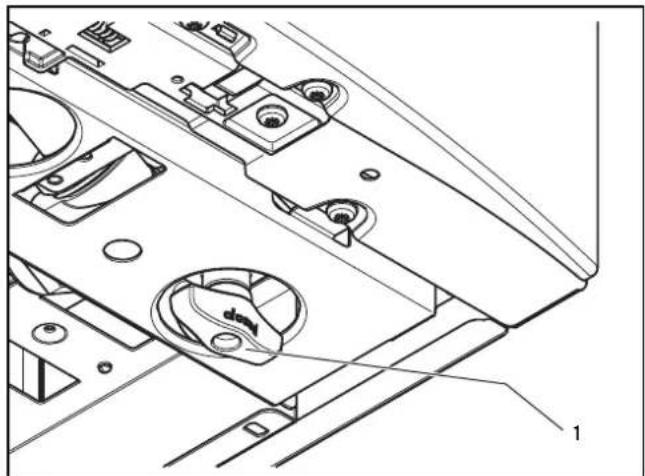

• Drehen Sie den Füllhahn (1) langsam auf und füllen Sie solange Wasser nach, bis im Display der erforderliche Anlagendruck erreicht ist.
  • Schließen Sie den Füllhahn (1).
• Entlüften Sie alle Heizkörper.
• Prüfen Sie anschließend im Display den Anlagen druck und füllen Sie ggf. nochmal Wasser nach.

4.8 Außerbetriebnahme

8.8.8 Vaillant 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

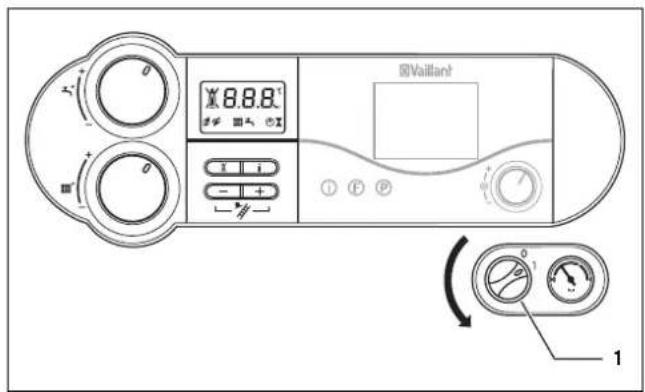

Abb. 4.18 Gerät ausschalten
(hier abgebildet: atmoTEC/turboTEC plus)

- Um Ihr Gas-Wandheizgerät ganz außer Betrieb zu nehmen, schalten Sie den Hauptschalter (1) in Stellung „0“.

Achtung!

Frostschutz- und Überwachungseinrichtungen sind nur aktiv, wenn der Hauptschalter des Geräts auf Stellung „I“ steht und keine Trennung vom Stromnetz vorliegt.

Damit diese Sicherheitseinrichtungen aktiv bleiben, sollten Sie Ihr Gas-Wandheizgerät im normalen Betrieb nur über das Regelgerät ein- und ausschalten (In for ma tionen dazu finden Sie in der entsprechenden Be die nungs - anleitung).

Hinweis!

Bei längerer Außerbetriebnahme (z. B. Urlaub) sollten Sie zusätzlich den Gasabsperrhahn und das Kaltwasserabsperrventil schließen.

Beachten Sie in diesem Zusammenhang auch die Hinweise zum Frostschutz im Abschnitt 4.9.

Hinweis!

Die Absperreinrichtungen sind nicht im Lieferumfang Ihres Geräts enthalten. Sie werden bauseitig durch Ihren Fachhandwerker installiert.

Lassen Sie sich von ihm die Lage und die Handhabung dieser Bauteile erklären.

4.9 Frostschutz

Die Heizungsanlage und die Wasserleitungen sind ausreichend gegen Frost geschützt, wenn die Heizungsanlage während einer Frostperiode auch bei Ihrer Abwesenheit in Betrieb bleibt und die Räume ausreichend temperiert werden.

Achtung! Frostschutz- und Überwachungseinrichtungen sind nur aktiv, wenn der Hauptschalter des Geräts auf Stellung „I“ steht und keine Trennung vom Stromnetz vorliegt.

4.9.1 Frostschutzfunktion

Das Gas-Wandheizgerät ist mit einer Frostschutzfunktion ausgestattet:

Wenn die Heizungs-Vorlauftemperatur bei eingeschalte-tem Hauptschalter unter 5 °C absinkt, dann geht das Gerät in Betrieb und heizt den Geräte-Heizkreis auf ca. 30 °C auf.

Achtung! Gefahr des Einfrierens von Teilen der gesamten Anlage.

Die Durchströmung der gesamten Heizungsanlage kann mit der Frostschutzfunktion nicht gewährleistet werden.

4.9.2 Frostschutz durch Entleeren

Eine andere Möglichkeit des Frostschutzes besteht darin, die Heizungsanlage und das Gerät zu entleeren. Dabei muss sichergestellt sein, dass sowohl Anlage als auch Gerät vollständig entleert werden.

Alle Kalt- und Warmwasserleitungen im Haus und im Gerät müssen ebenfalls entleert werden.

Ziehen Sie hierfür Ihren Fachhandwerksbetrieb zu Rate.

4.10 Wartung und Kundendienst

Inspektion/Wartung

Voraussetzung für dauernde Betriebsbereitschaft und Betriebssicherheit, Zuverlässigkeit und hohe Lebensdauer ist eine jährliche Inspektion/Wartung des Geräts durch einen Fachhandwerker.

Gefahr!

Gefahr von Sach- und Personenschäden durch unsachgemäße Handhabung! Versuchen Sie niemals, selbst Wartungsarbeiten oder Reparaturen an Ihrem Gas-Wandheizgerät durchzuführen. Beauftragen Sie damit einen anerkannten Fachhand werks betrieb. Wir empfehlen den Abschluss eines Wartungsvertrages. Unterlassene Wartung kann die Betriebssicherheit des Geräts beeinträchtigen und zu Sach- und Personen schäden führen.

Regelmäßige Wartung sorgt für einen optimalen Wirkungsgrad und somit für einen wirtschaftlicheren Betrieb Ihres Gas-Wandheizgeräts.

Kundendienst

Vaillant SA-NV

Rue Golden Hopestraat 15

1620 Drogenbos

Tel: 02 / 334 93 52

Pour l'utilisateur

Notice d'emploi

atmoTEC pro/atmoTEC plus turboTEC pro/turboTEC plus

Chaudière à gaz

VU

VUW

Table des matières

4.7.1 Storingen wegens watergebrek

4.9 Vorstbeveiliging
