PCAE 1001 - Entsafter PROFICOOK - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG PCAE 1001 PROFICOOK

Bedienungsanleitung/Garantie

Gebruiksaanwijing · Mode d'emploi · Instrucciones de service · Istruzioni per l'uso Instruction Manual · Instrukcja obslugi/Gwarancja · Hasznalatiutasitas · Incrpykui3 ekcnnyataci PykoBoDCTBO no 3Kcnnyatau · p

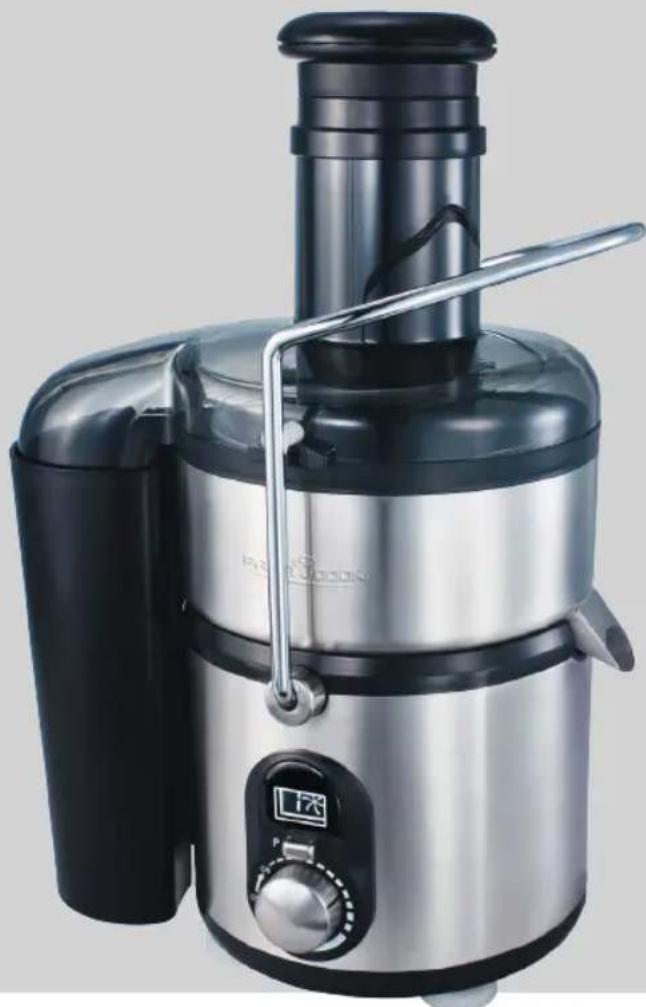

Automatkentsafter PC-AE 1001

Übersicht der Bedienelemente

Locatie van bedieningselementen · Situation des commandes Ubicacion de los controles · Posizione dei comandi · Location of Controls Lokalizacion kontrrolek · A Kezeloszervek Elhelyezkedese TaayBaHHa opraHIB KepyBaHHa · PaCnoJoxeHne 3JeMeHTOB · aSsI,olic JSo

Inhalt

Übersicht der Bedienelemente 3

Allgemeine Sicherheitschinweise 4

Spezielle Sicherheitshinweise für diesen Gerät ....5

Bestimmungsgemäß Gebrauch 5

Lieferumfang 5

Auspacken des Gerätes 5

Teilebeschreibung 5

Vorbereitungen 6

Elektrischer Anschluss 6

Bedienung des Entsaften 6

Reinigung 7

Aufbewährung 8

Störungsbehebung 8

Technische Daten 8

Hinweis zur Richtlinienkonformität 8

Garantie 8

Entsorgung

Bedeutung des Symbols „Mullonne" 10

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Diese Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
  Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzsteckerziehen.

• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
  Das Gerät und das Netzkabel müssen regelmäß auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt,arf das Gerät nicht mehr benutzt werden.

• Reparieren Sie das Gerät nicht selbst, sondern sichen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kunden oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen halten.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie die nachfolgenden „Speziellen Sicherheitshinweise".

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind beson-ders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit mogliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder{lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichen liegen.

WARNING!

Lassen Sie keine Kinder nicht mit Folie spiel. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit einge

schrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollen den beaufsichtigt werden, um sicher-zustellen, dass sie nicht mit dem Gerät speilen.

Spezielle Sicherheitshinweise für desses Gerät

WARNING:

Schnittverletzungen! Das Zentrifugensieb ist scharf!
- Falls das drehende Sieb beschädigt ist, damit das Gerät nicht betrieben werden.
- Verwenden Sie immer den beiliegenden Stopfer. Halten Sie niemals die Finger oder Werkzeuge in die Einfüllöffnung.

• Betreiben Sie das Gerät nicht länger als 1 Minute. Lassen Sie es danach ca. 3 Minuten abkühlen, bevor Sie es erneut verwenden.
• Berühren Sie keine sich bewegenden Teile des Gerätes und warten Sie immer den Stillstand ab.
  Das Gerat nur unter Aufsicht betreiben.
  Manipulieren Sie keine Sicherheitsschalter.
• Entfernen Sie nicht den Deckel während des Betriebes.
  Greifen Si nicht in die Einfullöffnung.

Bestimmungsgemäßer Gebrauch

Dieses Gerädtient zum Entsaften von Obst und Gemüse.

Legen Sie keine zu harten Nahrungsmittel wie Nüsse oder Schokolade ein.

Es ist für den Gebrauch im Haushalt und ähnlichen Anwendungsbereichen vorgesehen.

Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben

ist. Sie dürfen das Gerät nicht für gewerbliche Zwecke einsetzen.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder)sogar zu Personenschäden führen.

Der Hersteller übernimmt keine Haftung für Schaden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

Lieferumfang

1 Basisgerät mit Motor
1 Transparente Abdeckung
1 Stopfer
1 Zentrifugensieb
1 Zentrifugengehause
1 Tresterbehalter

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfernen Sie samtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
3. Prufen Sie den Lieferumfang auf Vollständigkeit.

HINWEIS:

Am Gerät können sich noch Staub oder Produktionsrechte befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung“ beschrieben zu säubern.

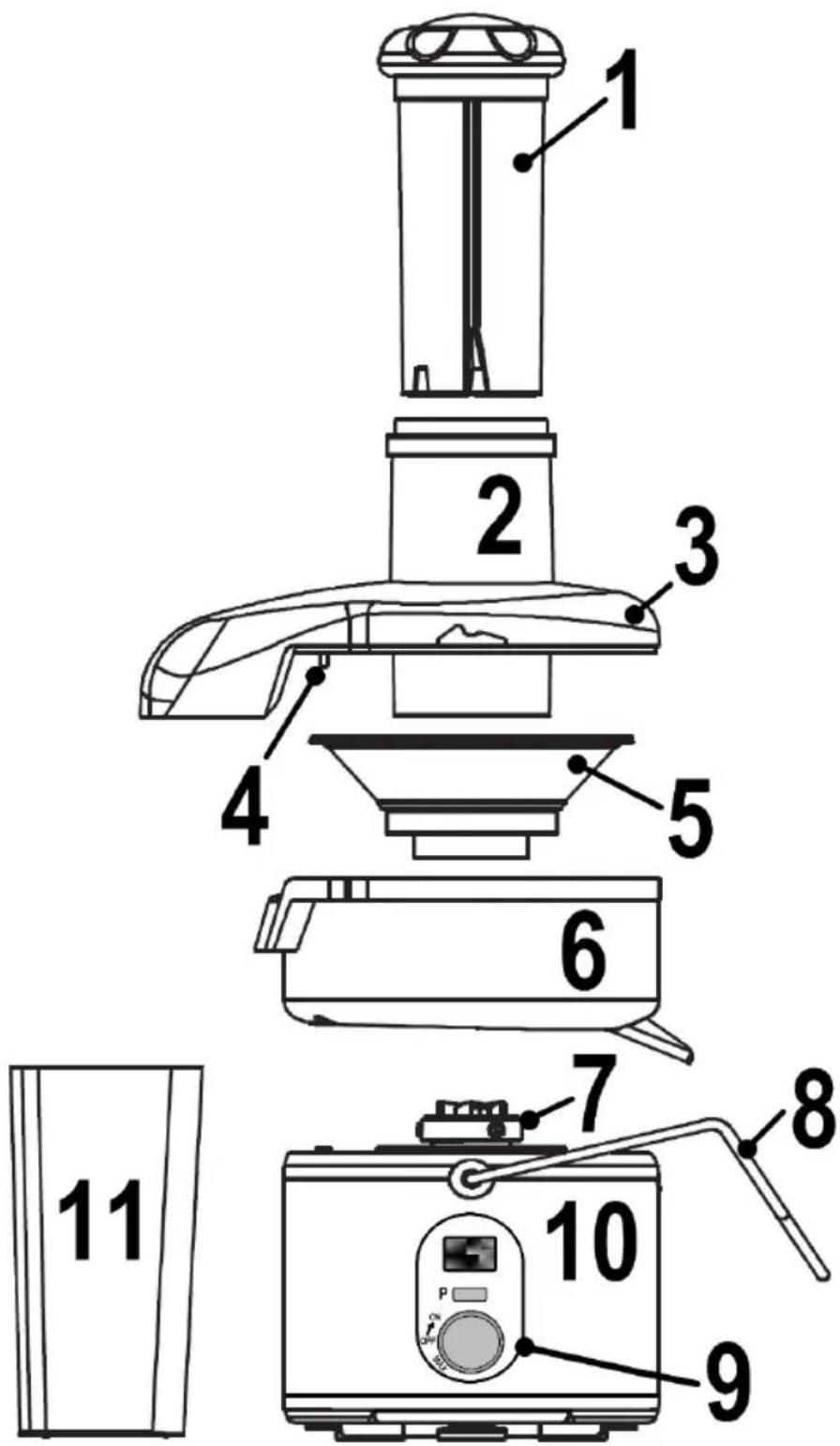

Teilebeschreibung

1 Stopfer
2 Einfulloffnung
3 Transparente Abdeckung
4 Sicherheitsschalter
5 Zentrifugensieb
6 Zentrifugengehause
7 Antriebsrad
8 Sicherheitsbügel
9 Bedienfeld
10 Basisgerat mit Motor
11 Tresterbehalter

Vorbereitungen

Betrachten Sie für die Montage auch die Abbildungen auf Seite 3.

1. Stellen Sie das Gerät so auf, dass der Schalter zu Ohnen zeigt.
2. Legen Sie den Sicherheitsbügel auf die rechte Seite.
3. Legen Sie an der linken Seite den Tresterbehälter an. Er wird im nachsten Schritt vom Kragen des Zentrifugengehauses gehalten.
4. Setzen Sie das Zentrifugengehause auf das Basisgehause auf. Im Basisgehause finden Sie eine Aussparung. Dort muss sich der Auslauf des Zentrifugengehause befinden.

WARNING vor Schnittverletzungen! Das Zentrifugensieb ist scharf!

1. Setzen Sie das Zentrifugensieb auf das Antriebsrad. Drücken Sie es nach unter. Es rastet am Antriebsrad ein.
2. Kontrolle des Zentrifugensiebes! Greifen Sie unter den Rand des Siebes. Esarf sich auf leichten Zug nicht losen.
3. Setzen Sie die transparente Abdeckung auf. Sie überragt auch den Tresterbehälter.

i HINWEIS:

Ihr Gerät ist mit einem Sicherheitsschalter (4) versehen. Er verhindert das unbeabsichtigte Anlaufen des Motors. Kontrollieren Sie den wichtigen Sitz der Bauteile, Zentrifugensieb und transparente Abdeckung.

1. Verriegeln Sie mit dem Sicherheitsbügel die transparente Abdeckung.
2. Stellen Sie an der rechten Seite einen Behälter für den Saft an.
3. Stellen Sie sicher, dass der Drehschalter auf OFF" steht.

Elektrischer Anschluss

• Bevor Sie den Netzstecker in die Steckdose stecken, prufen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild.

Schlieben Sie das Gerät nur an eine vorschrittsmäßig installierte Schutzkontakt-Steckdose, 220 - 240V 50Hz an.

Bedienung des Entsaften

Display

Ihr Automatikentsafter verfügt über ein Display in dem Sie die Schaltstellungen ablesen können. Sie konnen es am besten ablesen, wenn Sie gerade darauf schauen.

Schalterstellungen

• Drücken Sie die Taste „P" und der Motor lauft unmittelbar auf hochster Drehzahl.
• Drehen Sie den Drehschalter von „OFF“ auf „ON“ und der Motor startet in der Stufe 1.
• Der Betrieb wird Ihnen zusätzlich durch ein Symbol angezeigt.
• Am Drehschalter konnen Sie 9 Schaltstufen auswahlen.

Welche Schaltstufe wahle ich für welche Frucht?

Nachfolgend erhalten Sie eine Übersicht zur voran gestellten Frage.

1 - 2 Tomaten, Melonen

2 - 4 Pflaumen, Birne (weich) Pfirsich, Man- go (geschäft), Kiwi (geschäft)

4 - 6 Orange (geschäft)

6 - 8 Gurke

9 Ananas (geschäft), Birnen (hart) Karot- ten, Sellerie, Äpfel

• Waschen Sie die Früchte, die Sie entsaften möchten.
• Schneiden Sie große Früchte so zu, dass sie in die Einfüllöffnung passen.
  Entfernen Sie große Kerne und die Stiele.

Entsaften

I HINWEIS:

Das Gerät hat einen Kurzzeitbetrieb. Machen Sie nach 1 Minute Betrieb eine Pause von 3 Minuten.

WARNING:

Bevor Sie einschalten: Kontrollieren Sie nochmal, ob das Zubehör fest sitzt.

1. Stellen Sie den Schalter auf die gewünschte Schaltstufe. Der Motor startet.
2. Stecken Sie die Früchte in die Einfūlöffnung und schiben Sie mit dem Stopfer nach.itte beachten Sie! Der Stopfer hat in der Einfūlöffnung eine Führung.
3. Der Saft fliebt an der rechten Seite des Gehäuses aus. Das Fruchtfleisch wird im Tresterbehalter gesammelt.

I HINWEIS:

• Achten Sie auf ihren Saftbehälter. Stoppen Sie den Betriebrechtzeitig, damit der Behälter nicht überläuft.
• Kleine Früchte, wie Beeren, setzen sich mit dem Zentrifugenprinzip schwer entsaften. Nutzen Sie hierfür eine Beerenprüse.

Betrieb beenden und Demontage

1. Stellen Sie den Drehschalter auf "OFF" und warten Sie bis das Zentrifugensieb zum Still-stand gekommen ist.
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Stellen Sie den Saftbehälter bei Seite und öffnen Sie den Sicherheitsbügel.
4. Nehmen Sie die transparente Abdeckung ab.
5. Entfernen Sie das Zentrifugensieb zusammen mit dem Zentrifugengehäuse. Dazuziehen Sie mit beiden Handen das Zentrifugengehäuse hoch.

WARNUNG vor Schnittverletzungen! Das Zentrifugensieb besitz scharfe Messer! Hebien Sie es nur am äußeren Kunststoffrand an.

1. Heben Sie das Zentrifugensieb aus dem Zentrifugengehäuse.

Reinigung

WARNING:

Ziehen Sie vor der Reinigung immer den Netzstecker.
Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es konnte zu einem elektrischen Schlag oder Brand führen.
Das Zentrifugensieb ist sehr scharf! Verletzungsgefahr!

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
  Benutzen Sie keine scharfen oder schuemernden Reinigungsmittel.
• Lassen Sie den Trester nicht auf dem Zentrifugensieb eingrocknen. Die feinen Poren verstopfen und werden dadurch unbrauchbar.

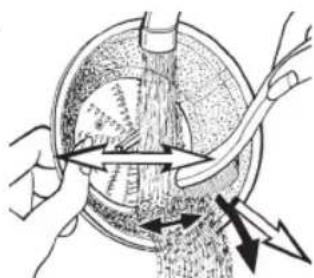

Tipp

Entferen Sie Rückstande im Zentrufungensieb sofort unter flieB endem Wasser. Helfen Sie mit einer Spulbürste nach.
Zur außeren Reinigung des Gerätes benutzen Sie nur ein feuchtes Spültuch.

Stopfer, Transparente Abdeckung, Zentrifugensieb, Zentrifugengehause, Tresterbehalter

Warning vor Schnittverletzungen! Das Zentrifugensieb ist scharf!

Reinigen Sie diese Bauteile in einem Spulbad.
- Reinigen Sie das Zentrifugensieb mit einer Reinigungsbürste. Beachten Sie auch die Abbildung.
Spulen Sie mit klarem Wasser nach.

Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben. Lassen Sie das Zubehör vollständig trocknen.
• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.
  Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belufteten und trockenen Ort.

Störungsbehebung

Störung Mögliche Ursache		Abhilfe
Das Gerät ist ohne Funktion.	Das Gerät hat keine Stromver-sorgung.	Überprüfen Sie die Steckdose mit einem ande-ren Gerät.
		Setzen Sie den Netzstecker richtig ein.
		Kontrollieren Sie die Haussiche-rung.
	Der Sicherheits-bügel ist nicht geschlossen.	Kontrollieren Sie, ob alle Bauteile richtig montiert wurden.
	Das Gerät ist defekt.	Wenden Sie sich an unseren Service oder an einen Fachmann.
Die Saftaus-beute ist gering	Falsche Obst-sorte.	Wahlen Sie eine Obstorte, die mehr Saft ergibt.
		Kleine Beeren setzen sich in der Zentrifuge nicht entsaften.
	Zu viele Rückstände im Zentrifugensieb.	Reinigen Sie das Zentrifugen-sieb.

Störung Mögliche Ursache		Abhilfe
Laute Ge- räusche oder Un- wucht im Betrieb.	Schlechte Montage.	Kontrollieren Sie, ob alle Bauteile richtig montiert wurden.
	Zu viele Rückstände im Zentrifugensieb.	Reinigen Sie bei größeren Mengen zwi- schendurch das Zentrifugensieb.

Technische Daten

Modell: PC-AE 1001

Spannungsvorsorgung: 220-240 V~50 Hz

Leistungsaufnahme nominal: 1000 W

Leistungsaufnahme maximal: 1200 W

Schalldruckpegel: 88,7 dB(A)

Schutzklasse:

Kurzbetrieb/Pause: 1/3 Minuten

Nettogewicht: ca. 4,45 kg

Technische Änderungen vorbehalten!

Hinweis zur Richtlinienkonformität

Hiermit erklart der Hersteller, dass sich das Gerät PC-AE 1001 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektramagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshandler sowie die Übersendung einer Kopie des Kaufbelegs und these Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
2. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
3. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
4. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns ihren Garantianspruch mitzuteilen.

Diechnelste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dfort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnendirekt nach ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf ihrer Reklamation auf unserem Serviceportal onlineverfolgen.

Alternative können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

02152-20061597

mitteilen.

Bitte teilen Sie uns ihren Name, Vornamen, StraBe, Hausnummer, PLZ und Wohnort, TelefonNummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benotigen wir die Typenbezeichnung des reklamierten Gerates, eine kurze Fehlerbeschreibung, das Kaufdatum und den Handler, bei dem Sie das Neugerät erworbEN haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgeführten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der{nachsten Annahme-stelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fugen Sie dem Paket eine Kopie Ihres Kaufbeliges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann ihre Reklamation nicht kostenfrei bearerbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreiene Ein-. sendung Ihres Gerates vor. Bei unfreien Lieferungen entfallt Ihr Anspruch auf Garantieleistungen.

Profi Cook
Industriering Ost 40
D-47906 Kempen

Entsorgung-Bedeutung des Symbols „Mullonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie halten damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.

Inhoud

Kinderen en gebrekkige Personen

Netto gewicht: ca. 4,45 kg
