EDB7 - Türklingeln Perel - Kostenlose Bedienungsanleitung

Produkttyp	Kabellose Türklingel
Marke	Perel
Modell	EDB7
Stromversorgung Empfänger	90-240 V~, 50/60 Hz, 2,2 W
Stromversorgung Sender	1 Lithium-Batterie CR2032 3 V (enthalten)
Maximale Reichweite	Ca. 100 m im freien Feld
Betriebsfrequenz	433,92 MHz
Anzahl Klingeltöne	36 Melodien
Lautstärke einstellbar	Ja (hoch / mittel / niedrig)
Visuelle Anzeige	Ja
Schallpegel	>80 dB bei 0,5 m
Empfangsempfindlichkeit	≥ 80 dBm
Sendeleistung	≤ 10 mW
Sendestrom	<10 mA
Digitalcode	Automatisches Lernen
Abmessungen Empfänger (HxBxT)	110 x 70 x 45 mm
Abmessungen Sender (HxBxT)	85 x 32 x 20 mm
Installation	Kabellos, Wandmontage oder doppelseitiges Klebeband
Garantie	24 Monate (gemäß Bedingungen)
Schutz	Innenraumgebrauch, vor Feuchtigkeit und extremen Temperaturen schützen
Pflege	Mit einem trockenen Tuch reinigen, scheuernde Mittel vermeiden
Batterien (Sender)	CR2032, bei längerer Nichtnutzung entfernen

Häufig gestellte Fragen - EDB7 Perel

Wie installiere ich die Batterie im Sender?

Öffnen Sie das Batteriefach auf der Rückseite des Senders mit einem kleinen Schlitzschraubendreher, indem Sie die Lasche anheben. Setzen Sie die CR2032-Batterie unter Beachtung der Polarität ein und schließen Sie das Fach wieder.

Wie koppele ich Sender und Empfänger?

Schalten Sie Empfänger und Sender ein. Drücken Sie die Taste für automatisches Lernen am Empfänger, dann den Druckknopf am Sender. Ein akustischer Signalton bestätigt die Registrierung. Der Empfänger kann bis zu 4 Sender speichern.

Wie groß ist die Reichweite der Klingel?

Die Reichweite beträgt ca. 100 m im freien Feld. Sie kann durch Wände, PVC oder Metallgegenstände reduziert werden.

Wie stelle ich Lautstärke und Melodie ein?

Verwenden Sie die Tasten Lautstärke (hoch/mittel/niedrig) und Melodie am Empfänger. Sie können auch die visuelle Anzeige aktivieren.

Was tun, wenn die Reichweite gering ist?

Bringen Sie den Sender näher an den Empfänger oder vermeiden Sie Metallhindernisse. Testen Sie die Reichweite vor der endgültigen Installation.

Kann ich mehrere Sender verwenden?

Ja, der Empfänger kann bis zu 4 Sender speichern. Wiederholen Sie den Kopplungsvorgang für jeden Sender.

Wie reinige ich das Gerät?

Reinigen Sie es mit einem trockenen, weichen Tuch. Verwenden Sie keine scheuernden Mittel oder Lösungsmittel. Schützen Sie es vor Feuchtigkeit.

Was tun bei ungewolltem Piepton?

Dies kann durch Störungen verursacht werden. Setzen Sie den Code zurück, indem Sie den Kopplungsvorgang wiederholen.

Welche Batterie verwende ich im Sender?

Verwenden Sie eine Lithium-Batterie CR2032 mit 3 V. Eine Ersatzbatterie ist im Lieferumfang enthalten. Laden Sie Alkalibatterien nicht wieder auf.

Ist das Gerät garantiert?

Ja, die Garantie beträgt 24 Monate gegen Herstellungsfehler (Bedingungen gelten). Bewahren Sie den Kaufbeleg auf.

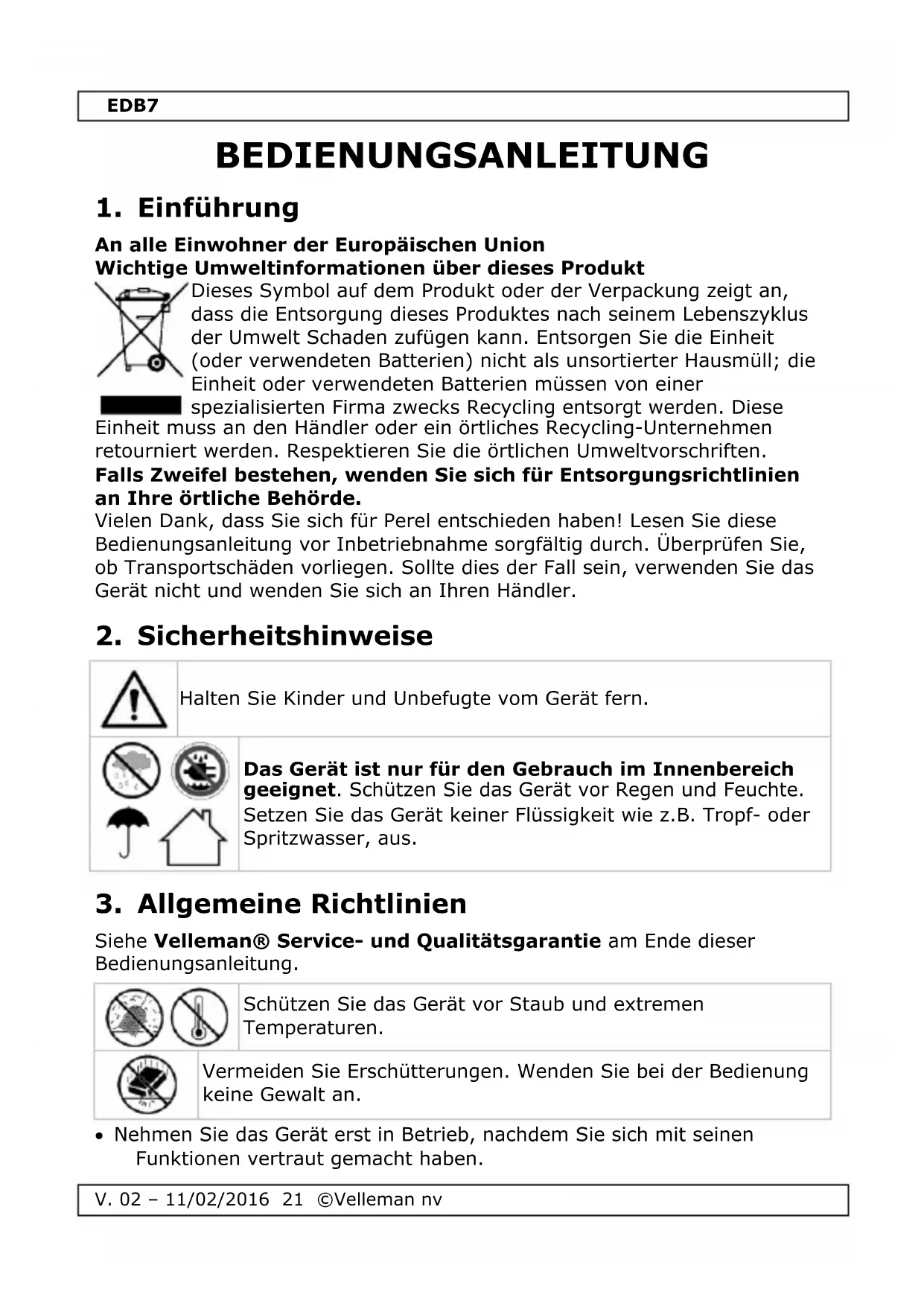

BEDIENUNGSANLEITUNG EDB7 Perel

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese

Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern.

Das Gerät ist nur für den Gebrauch im Innenbereich geeignet. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Schützen Sie das Gerät vor Staub und extremen Temperaturen.

Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.

- Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.

EDB7

• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Durch ständige Verbesserungen, kann das Produkt von den Abbildungen abweichen.
  • Die Abbildungen dienen nur zur Illustration.
• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• einfache Installation ohne Schäden dank des drahtlosen Systems
• 36 Melodien und einstellbare Lautstärke (hoch - mittel - niedrig)
  • mit optischer Anzeige

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Knopf für den Lernmodus
2	Volumen
3	Melodie

4	optische Anzeige
5	Druckknopf

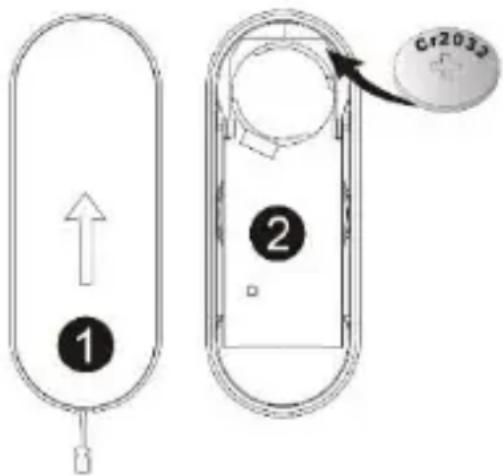

6. Die Batterie installieren

1. Öffnen Sie den Sender. Drücken Sie mit einem Schlitz-Schraubendreher vorsichtig den Tab unten am Sender.
2. Installieren Sie die CR2032-Batterie polungsrichtig.
3. Schließen Sie das Batteriefach.

1 2 C12033

Bemerkung: Entfernen Sie die Batterie wenn Sie den Sender längere Zeit nicht verwenden.

EDB7

ACHTUNG: Explosionsgefahr wenn Sie die Batterien beim Batteriewechsel falsch einlegen. Ersetzen Sie die Batterien nur durch Batterien gleichen Typs. Setzen Sie die Batterien (Pack oder einzelne Batterien) keinen extremen Temperaturen (Sonnenlicht, Feuer usw.) aus. Verwenden Sie den Netzstecker, um das Gerät vom Netz zu trennen, beachten Sie dann, dass er immer leicht zugänglich ist. Durchbohren Sie nie die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Laden Sie keine nicht-wiederaufladbare Batterien (Alkali). Respektieren Sie die örtlichen Umweltvorschriften beim Entsorgen der Batterien. Halten Sie die Batterien von Kindern fern.

7. Installation

Testen Sie die Reichweite zwischen dem Empfänger und dem Sender. Die Reichweite ist 100 m im Freifeld, wird aber durch Wände und andere Hindernisse (z.B. PVC- oder Metallrahmen) erheblich verringert.

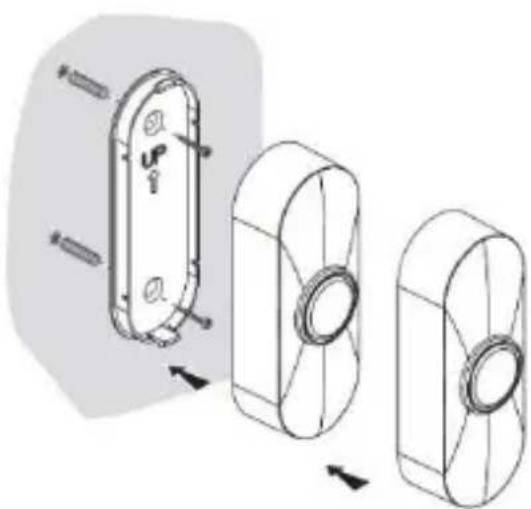

7.1 Den Sender installieren.

1. Öffnen Sie vorsichtig das Gehäuse und verwenden Sie die Rückplatte als Schablone. Wählen Sie die gewünschte Höhe und markieren Sie die Bohrlöcher.

2. Bohren Sie die Löcher mit einem Bohrmaschine und den geeigneten Bohrern (nicht mitgeliefert).

3. Setzen Sie einen Nylon-Dübel in jedem Loch ein.

4. Befestigen Sie die Rückplatte mit den mitgelieferten Schrauben. Befestigen Sie die Vorderplatte an der Rückplatte.

Bemerkung: Sie können den Sender auch mit doppelseitigem Klebeband befestigen.

7.2 Den Empfänger installieren

Stecken Sie den Empfänger in die Steckdose.

8. Anwendung

8.1 Den Sender mit dem Empfänger koppeln

1. Stellen Sie sicher, dass der Empfänger und der Sender eingeschaltet sind.
2. Drücken Sie den Knopf für den Lernmodus auf dem Empfänger.
   Drücken Sie dann den Druckknopf des Senders.
   Es ertönt einen Ton, um anzuzeigen, dass der Code programmiert ist. Sie können max. 4 Sender mit dem Empfänger verbinden. Sie können auch verschiedene Empfänger mit einem Sender verbinden.

Hören Sie einen Ton (Empfänger) während der Kupplung, dann gibt es Interferenzen. Ist dies der Fall, setzen Sie den Code dann zurück (siehe oben).

8.2 Andere Funktionen

Regeln Sie die Lautstärke, wählen Sie eine Melodie aus und aktivieren Sie die optische Anzeige, indem Sie die geeignete Taste drücken.

9. Technische Daten

Reichweite		± 100 m (im Freifeld)
Frequenz		433.92 MHz
Lautstärke		>80 dB (max. 0.5 m)
Empfangsempfindlichkeit		≥ 80 dBm
Sendeleistung		≤ 10 mW
Sendestrom		< 10 mA
Digitalcode		Selbstlernmodus
Abmessungen
	Empfänger (H x B x T)	110 x 70 x 45 mm (ohne Stecker)
	Sender (H x B x T)	85 x 32 x 20 mm
Stromversorgung
	Empfänger	90-240 V~, 50/60 Hz, 2.2 W
	Sender	1 x CR2032 3V-Lithiumbatterie (mitgeliefert)
Optionen		CR2032 3.0 V, 230 mAh Lithiumbatterie (CR2032C)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

EDB7

R&TTE Konformitätserklärung

Hiermit erklärt Velleman NV, dass dieser Typ von Funkgerät [EDB7] die 1999/5/EC-Norm erfüllt. Besuchen Sie folgende Website für den ganzen Text der EU-Konformitätserklärung: www.velleman.eu.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
