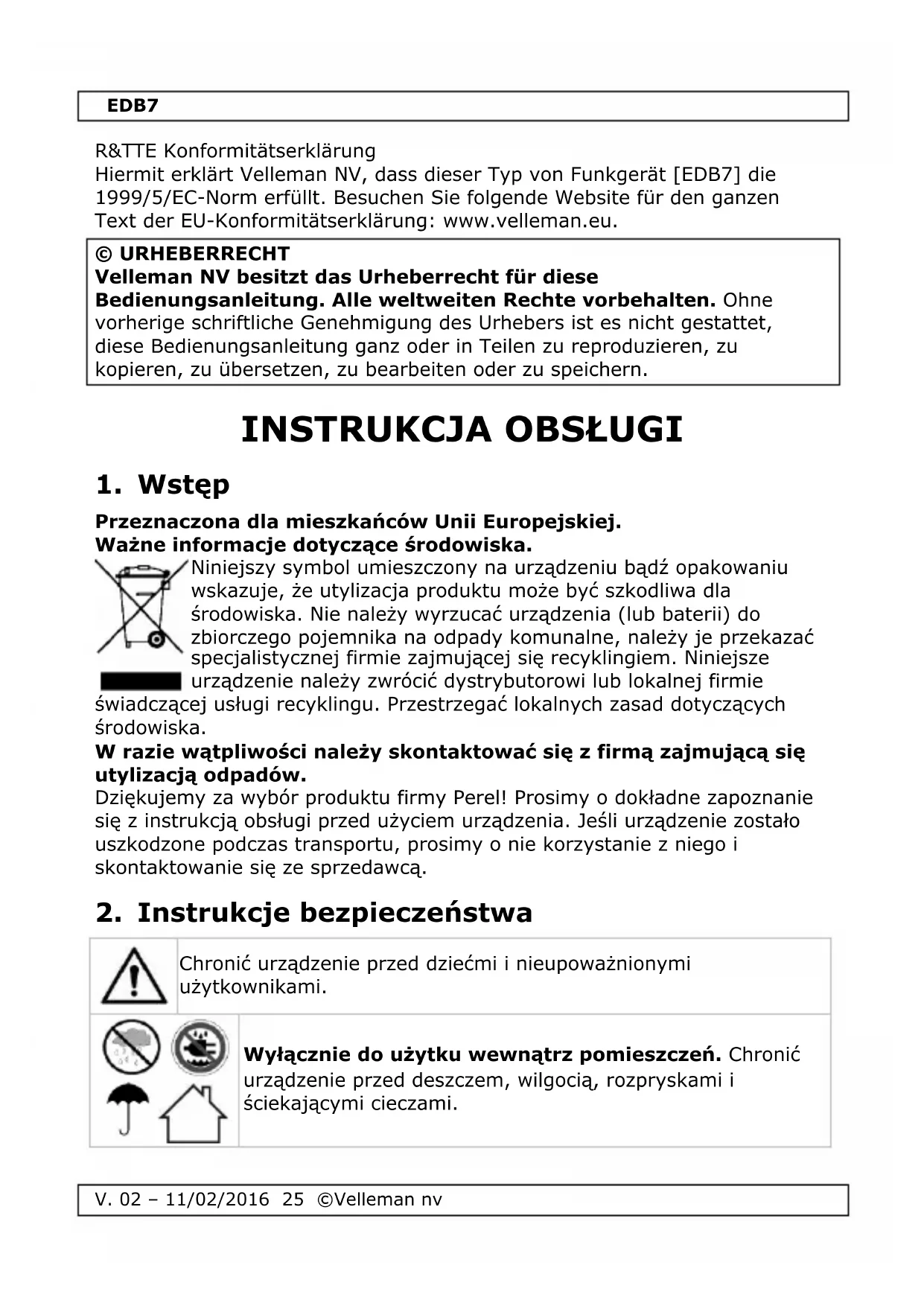

INSTRUKCJA OBSŁUGI EDB7 Perel

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska. W razie wątpliwości należy skontaktować się z firmą zajmującą się utylizacją odpadów. Dziękujemy za wybór produktu firmy Perel! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Jeśli urządzenie zostało uszkodzone podczas transportu, prosimy o nie korzystanie z niego i skontaktowanie się ze sprzedawcą.

2. Instrukcje bezpieczeństwa

Chronić urządzenie przed dziećmi i nieupoważnionymi użytkownikami.

Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami.EDB7

V. 02 – 11/02/2016 26 ©Velleman nv

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman

na końcu niniejszej instrukcji.

Chronić urządzenie przed zbyt wysoką temperaturą i pyłem.

Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać stosowania siły.

Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami. Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Należy pamiętać, że uszkodzenia spowodowane przez modyfikacje wprowadzone przez użytkownika nie są objęte gwarancją. Urządzenia należy używać wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia niezgodnie z przeznaczeniem powoduje unieważnienie gwarancji. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy. Ze względu na stałe udoskonalanie produktu, rzeczywisty wygląd produktu może różnić się od przedstawionego na zdjęciach. Zdjęcia produktu są wyłącznie dla celów poglądowych. Nie włączać urządzenia tuż po tym, jak zostało narażone na zmiany temperatury. Chronić urządzenie przed uszkodzeniem, pozostawiając je w stanie wyłączonym do momentu osiągnięcia temperatury pokojowej. Zachować niniejszą instrukcję na przyszłość.

łatwa instalacja bez żadnych uszkodzeń dzięki systemowi bezprzewodowemu 36 melodii i regulowany poziom głośności (wysoki - średni - niski) posiada funkcję sygnalizacji wizualnej

Patrz rysunki na stronie 2 niniejszej instrukcji.

przycisk kodu automatycznego uczenia

sygnalizacja wizualna

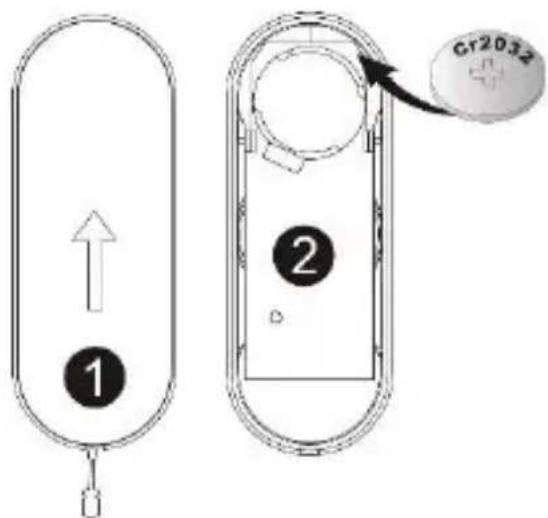

6. Instalacja baterii

1. Otworzyć nadajnik, aby

odsłonić gniazdo baterii. W tym celu delikatnie wcisnąć zatrzask na spodzie nadajnika przy użyciu małego, płaskiego śrubokręta.

2. Włożyć baterię CR2032,

zachowując właściwą biegunowość.

3. Zamknąć gniazdo baterii.

Uwaga: Jeżeli nadajnik nie będzie użytkowany przez dłuższy czas, należy wyjąć baterie.

UWAGA: Nieprawidłowa wymiana baterii grozi wybuchem. Baterie należy wymieniać na baterie tego samego lub równoważnego typu. Nie należy narażać baterii (pakietu baterii lub zainstalowanych baterii) na oddziaływanie silnych źródeł ciepła, np. światła słonecznego, ognia itp. Wtyczka musi być łatwo dostępna, jeśli jest używana do odłączania zasilania. Nie przebijać ani nie wrzucać baterii do ognia, ponieważ mogą eksplodować. Nie ładować baterii, które nie są akumulatorkami (alkaliczne). Utylizować baterie zgodnie z lokalnymi przepisami. Baterie należy chronić przed dziećmi.

Sprawdzić zasięg działania odbiornika i nadajnika. Zasięg działania wynosi 100 m na wolnym powietrzu, lecz może być mniejszy ze względu na występowanie ścian i innych przeszkód, jak np. ramy z PCV lub metalu.EDB7

V. 02 – 11/02/2016 28 ©Velleman nv

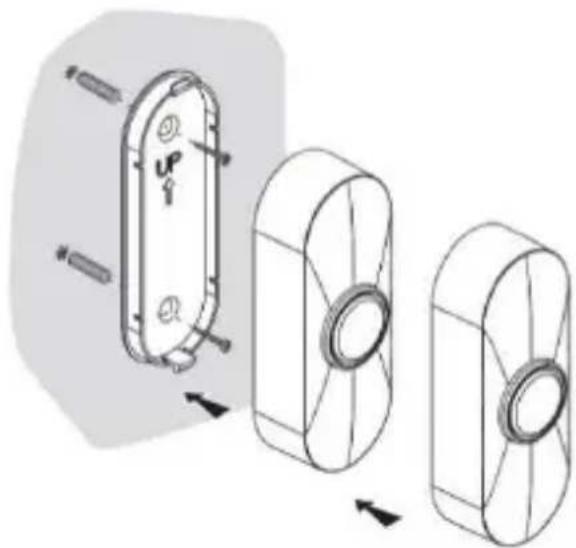

7.1 Montaż nadajnika

1. Ostrożnie otworzyć obudowę

nadajnika i użyć tylnej płytki jako wzornika. Zaznaczyć otwory do wywiercenia na wymaganej wysokości.

2. Wywiercić otwory przy użyciu

wiertarki i odpowiedniego wiertła (brak w zestawie).

3. W każdy otwór włożyć kołek

nylonowy (w zestawie).

4. Zamocować tylną płytkę za

pomocą dołączonych wkrętów. Wcisnąć przednią płytkę na tylną.

Uwaga: Nadajnik można zamocować również przy użyciu dwustronnej taśmy klejącej.

7.2 Montaż odbiornika

Należy zwyczajnie podłączyć odbiornik do sieci.

8.1 Parowanie nadajnika z odbiornikiem

1. Sprawdzić, czy odbiornik i nadajnik są podłączone do zasilania.

2. Wcisnąć przycisk kodu automatycznego uczenia na odbiorniku.

Następnie wcisnąć przycisk na nadajniku. Odbiornik wyemituje sygnał dźwiękowy wskazując, że zarejestrowano kod operacji. Jeden odbiornik może zapisać w pamięci maks. cztery różne nadajniki. Należy pamiętać, że można sparować również jeden nadajnik z wieloma odbiornikami.

Jeśli podczas parowania odbiornik emituje sygnał dźwiękowy bez powodu, może być to spowodowane zakłóceniem. W takim przypadku należy zresetować kod, jak opisano powyżej.

Wyregulować poziom głośności, wybrać melodię i aktywować sygnalizację wizualną, wciskając odpowiedni przycisk.EDB7

V. 02 – 11/02/2016 29 ©Velleman nv

9. Specyfikacja techniczna

zasięg działania ± 100 m (na otwartym terenie) częstotliwość 433,92 MHz poziom głośności dzwonka > 80 dB (w zasięgu 0,5 m) czułość odbioru ≥ 80 dBm moc nadawania ≤ 10 mW prąd nadawania < 10 mA kod cyfrowy automatyczne uczenie wymiary

gong (szer. x wys. x gł.) 110 x 70 x 45 mm (bez gniazda) dzwonek do drzwi (szer. x wys. x gł.) 85 x 32 x 20 mm zasilanie

gong 90-240 V~, 50/60 Hz, 2.2 W dzwonek do drzwi 1 x bateria litowa CR2032 3 V (w zestawie) opcje bateria litowa CR2032 3,0 V, 230 mAh (CR2032C)

Należy używać tylko oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.perel.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia. R&TTE Deklaracja zgodności Velleman NV niniejszym oświadcza, że urządzenie radiowe typu [EDB7] jest zgodne z Dyrektywą 199/5/WE. Pełna treści deklaracji zgodności UE jest dostępna pod adresem internetowym: www.velleman.eu.

© INFORMACJA O PRAWACH WŁASNOŚCI

Niniejsza instrukcja jest własnością firmy Velleman nv i jest chroniona prawami autorskimi. Wszystkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, przedrukowywana, tłumaczona lub konwertowana na wszelkie nośniki elektroniczne lub w inny sposób, bez uprzedniej pisemnej zgody właściciela praw autorskich.EDB7

• Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes). Velleman ® usługi i gwarancja jakości Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach. Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji). Ogólne Warunki dotyczące gwarancji:

• Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.

• W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić z uwzględnieniem poniższych warunków: - zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy - wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

• Produkt nie podlega naprawie gwarancyjnej: - gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności; - gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych; - produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie ( ładowalne, nieładowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista); - usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.; - usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta; - szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy; - Szkody wynikające ze źle zabezpieczonej wysyłki produktu; - Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

• Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnymopakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

• Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.
