BEDIENUNGSANLEITUNG UM 1346 CB BOMANN

Bedienungsanleitung/Garantie

Ubersicht der Bedienelemente . 3

Bedienungsanleitung. 4

Technische Daten . 6

Garantiebedingungen . 6

NEDERLANDS

Inhoud

Technische gegevens.. 10

FRANÇAIS

Sommaire

LiTe des differents elements de commande.. Page 3

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Listes differentes éléments de commande Indicacion de los elementos de manejo • Descriccion dos elementos • Elementi di commando Oversikt over betjeningenselementene • Overview of the Components • Przeglad elementow obstugi Pvehled ovladacich prvku • A kezeloelemek attekintese • O63op detanen npnbopa

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Handen. Bei feucht oder Nass gewordenem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollen Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäß auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bereits einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einerähnlich quali zierten Person durch ein gleichwertiges Kabel ersetzen halten.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie die nachfolgenden „Speziellen Sicherheitschinweise".

Kinder und gebrechliche Personen

• Zur Sicherheit ihrer Kinder{lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNING!

Lassen Sie keine Kinder nicht mit Folie spiel.

EsbestehtErstickungsgefahr!

• Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Spezielle Sicherheitshinweise

• Das Gerat nur unter Aufsicht betreiben!
• Manipulieren Sie keine Sicherheitschalter!
• Entfermen Sie nicht den Deckel während des Betriebes!

• Wahlrend des Mixens dürfen sich Höhe oder andere Gegenstände niemals in der Karaffe befinden!

• Warning: Handhaben Sie das Messer mit der notigen Sorgfalt! Insbesondere beim Herausnahmen des Messers aus dem Mixgebung, beim Entleeren des Mixgebung und beim Reinigen besteht Verletzungsgefahr!

• Schütten Sie keine Flüssigkeiten in die Karaffe, die heißt als 60^ sind! Verbrennungsgefahr!
• Benutzen Sie den Mixer nicht ohne Mixgut!
• Schalten Sie das Gerät nur ein, wenn Sie den Verschluss in die Öffnung des Deckels gesteckt haben.
• Tragen oder haben Sie das Gerät nicht während des Betriebs, sondern schalten Sie es zuerst aus undziehen Sie danach den Netzstecker. Tragen Sie das Gerät immer mit beiden Handen!
• Reinigen Sie das Gerät nur, wie unter „Reinigung“ beschrieben.
• Nicht überfällig! Überschreiben Sie nicht die auf dem Mixgebung angegebene Höchstmenge!

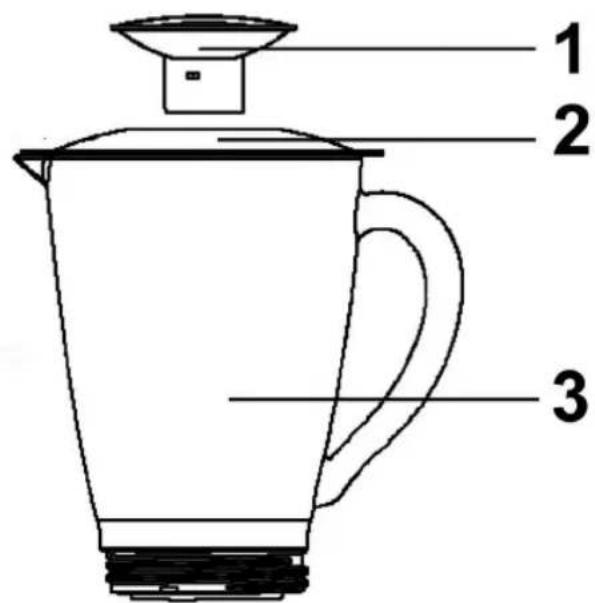

Übersicht der Bedienelemente

1	Verschluss	der
	Einfūllöffnung/Messbecher
2	Deckel
3	Mixgebung
4	Dichtungsring
5	Messerblock
6	Sicherheitsschalter
7	Motorgehäuse
8	Drehschalter
9	Kabelaufwicklung
10	Gummüße
11	Schraubverschluss

Montage

Netzkabel

Wickeln Sie das benöttigte Netzkabel vom Bodenteil ab.

Mixgefaß

• Überprüfen Sie die Karaffe (3). Der Schraubverschluss (11), der Messerblock (5) und der Dichtungsring (4), müssen in der richtigen Reihenfolge montiert sein. Achten Sieitte darauf, dass der Dichtungsring (4) mittig auf dem Messerblock unterhalb der Karaffe liegt und der Schraubverschluss festgedreht ist. Vergessen Sieitte nie den Dichtungsring einzulegen, die Karaffe ist sonst undicht.
• Stellen Sie die Karaffe auf das Motorgehäuse (7). Der Pfeil am Mixgebung steht über dem Pfeil am Motorgehäuse.

Wichtiger Hinweis zum Sicherheitsschalter

• Der Universalmixer ist mit einem Sicherheitsschalter (6) ausgestellt, der verhindern soll, dass der Motor ohne aufgesetzten Behälter anlauf (Verletzungsgefahr).
• Beim Aufsetzen des Behalters druck der Motorblock auf den Sicherheitsschafter des Motorgehauses. Der Universalmixer kann nun eingescheltet werden. Wenn der Motorblock nicht richtig auf den Sicherheitsschafter druckt, lauft der Motor nicht an.

Dichtung und Messerblock

Bei Bedarf, z. B. beim Reinigen, können Sie den Messerblock entnahmen.

• Sie können den Messerblock durch Drehen im Uhrzeitigersinn losen (LOOSEN) bzw. gegen den Uhrzeitigersinn festdrehen (TIGHTEN). Auf der Innenseite des Schraubverschusses fienden Sie die Markierungen LOOSEN und TIGHTEN.
• Wenn Sie den Messerblock wieder einsetzen, achten Sie bereits darauf, dass die Dichtung richtig abschiedt und der Behälter dicht ist.
• Vergessen Sieitte nieden Dichtungsringeinzulegen, die Karaffeistsonstundicht.

Anwendungshinweise

• Stellen Sie das Gerät auf eine feste und ebene Oberfläche.
  Stellen Sie es so auf, dass es nicht kippen kann.
• Schneiden Sie das Mixgut vorher in keine Stücke.
• Nicht überfällig! Überschreiben Sie nicht die auf dem Mixgebung angegebene Höchstmenge!
  Zutaten: Füllen Sie kein heiβes Mixgut in das Mixgefäß.
• Verschluss: Den Verschluss können Sie auch als Messbcher verwenden (15-30 ml).
• Kurzzeitbetrieb: Das Gerät ist für einen Kurzzeitbetrieb (KB) von maximal 3 Minuten geeignet. Danachitte ausschalten.
• Pulsbetrieb: Einen Pulsbetrieb erreichen Sie, indem Sie den Schalter auf die Position "P" drehen und wieder loslassen. Die maximale Betriebszeit pro Einsatz dar 3 Minuten nicht überschreiben. Warten Sie dann bis sich das Gerät auf Raumtemperatur abgekühlt hat, bevor Sie es wieder einsetzten.
• Eiwurfel zerkleinern: Die Klinge im Mixbehalter ist auch geeignet, um Eiwurfel zu zerkleinern. Befüllen Sieitte die Karaffe nur bis zu 1/3 mit Eiwurfel. Benutzen Sie ausschließlich den Pulsbetrieb „P" zum Zerkleinern.

Betrieb

Vorbereitung

• Setzen Sie das Mixgefäß auf.
• Geben Sie nun die Mixzutaten in das Mixgefãß (max. 1,5l).
• Setzen Sie den Deckel auf, so dass die keine Aussparung am Deckel, die Tülle der Karaffe verschließt. Der Deckel muss fest aufsitzen.
• Verschlieben Sie den Deckel mit dem Verschluss. Drehen Sie den Verschluss gegen den Uhrzeigersinn fest. Achten Sieitte auf die Aussparungen an der Innenseite des Deckels.
• Halten Sie die Karaffe während des Mixvorgangsitte fest.

Elektrischer Anschluss

• Stellen Sie sicher, dass der Funktionsschalter (8) auf "OFF" stehen.
• Schließen Sie das Netzkabel an eine vorschrittsmäßig installierte Schutzkontakt Steckdose 230 V, 50 Hz an.

Mixen

• Für gleichmäßiges Mixen (kontinuierlicher Betrieb):

Beim Betrieb in den Stufen 1 bis 5 rastet der Schalter in der jeweiligen Position ein.

Stufe 1 = niedrige Drehzahl

Stufe 5 = hohe Drehzahl

Zum Ausschalten den Schalter wieder auf Pos. "OFF" stellen.

• Für den Impulsbetrieb (Mixen in kurzen Intervallen):

Für den Impulsbetrieb (Mixen in kurzen Intervallen), bringen Sie den Schalter in Position "OFF". Der Schalter rastet in dieser Position ein. Das Gerät ist jetzt ausgeschelt. Drehen Sie jetzt den Schalter auf die Position "P". Sie müssen den Schalter entsprechend der gewündsten Intervallänge in dieser Position festhalten. Beim Loslassen des Schalters gehen dieser automatisch zurück auf Position "OFF".

ACHTUNG! Kurzzeitbetrieb: 3 Minuten

Mixgut nachfüllen

Schalten Sie das Gerät zuvor aus. Mixgut oder Gewürze können Sie durch die Verschlussöffnung nachfüllen.

Betrieb beenden

• Drehen Sie den Schalter auf die Position "OFF".
• Entnehmen Sie das Mixgefäß.
  Zum Ausgiebennehmen Sie den Deckel ab.

WICHTIGER HINWEIS:

Bewahren Sie Zitrussäfte bzw. säurehaltige Speisen niemals in Metallgefaßen auf.

Sie konnen die Karaffe mit dem Mixgut z. B. in den Kühlschrank stellen. Verschließen Sie die Ausgießtülle mit dem Deckel. Lassen Sie diese jedoch nur für kurze Zeit im Kühlschrank stehen.

Aufwickelvorrichtung fur Netzkabel

Das Netzkabel konnen Sie am Bodenteil aufwickeln.

Reinigung

Vorreinigung

• Fullen Sie das Mixgebung zur Hälfte mit Wasser und drehen Sie den Schalter für ca. 10 Sekunden auf P. Schütten Sie die Flüssigkeit anschließend aus.
• Ziehen Sie den Netzstecker aus der Steckdose.

Zur gründlichen Reinigung besteht das Mixgefäß ab.

• Zerlegen Sie den Mixer nach jedem Gebrauch. Waschen und trockenen Sie dannSAMTliche Teile der Karaffe.

Vorsicht: Der Stecker muss vor dem Zerlegen des Mixers gezogen werden!

Die Karaffe kann zum Reinigen in die Geschirrspulmaschine gelegt werden. Die Deckel, den Schraubverschluss, den Messerblock und den Dichtungsringitte nur kurz mit heiBem Wasser abspullen (Achtung! Verletzungsgefahr).
- Nach dem Reinigen und Trocknen muss die Karaffe wieder so zusammengesetzt werden, dass sich die Dichtung zwischen dem Messerblock und der Karaffe befiendet.
- Vor jedem Gebrauch muss der Messerblock fest und sichere an der Karaffe angeschraubt werden.
- Wischen Sie die Außenseite des Mixer-Sockels mit einem feuchten Tuch ab.

Störungsbehebung

Gerat ist ohne Funktion.

Abhilfe:

Überprüfen Sie den Netzanschluss.

Uberprüfen Sie die Position des Drehschalters.

Weitere möglich Ursachen:

Ihr Gerat ist mit einem Sicherheitsschalter versehen.

Erverhinder das unbeabsichtigte Anlaufen des Motors.

Abhilfe:

Kontrollieren Sie den richtigen Sitz des Mixgefäbes.

Gerauschentwicklung

Gemessen wurde der Schaldruckpegel am Ohr einer Bedienperson (LpA) in Übereinstimmung mit der DIN EN ISO 3744.

Ermittelter Schaldruckpegel: 85,0 dB(A) (kein Limit)

Technische Daten

Model: UM 1346 CB

Spannungsversorgung: 220-240 V\~, 50/60 Hz

Leistungsaufnahme: 700 W

Schutzklasse: II

Kurzbetriebszeit: 3 Min.

Füllmerge: 0,5-1,5 Liter

Nettogewicht: 4,1 kg

Technische Änderungen vorbehalten!

Konformitätserklarung

Hiermit erklart die Firma C. Bomann GmbH, dass sich das Gerät UM 1346 CB in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Gerats eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Gerats in Deutschland bei einem unserer Vertragshandier sowie die Übersendung einer Kopie des Kaufbelegs und diesen Garantiescheins an uns.
   Befi ndet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbrin-gung der Garantieleistungen zur Verfugung gestellt werden.
2. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
3. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
4. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklarung ist eine freiwillige Leistung von uns als Hersteller des Gerats. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollehir Gerat innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dfort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternative können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

02152-20061597

mitteilen.

Bitte teilen Sie uns ihren Name, Vornamen, StraBe, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benotig wir die Typenbezeichnung des reklamierten Gerates, eine kurze Fehlerbeschreibung, das Kaufdatum und den Handler, bei dem Sie das Neugerat erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von unsen einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fugen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann ihre Reklamation nicht kostenfrei bearerbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfrei Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

C. Bomann GmbH

Heinrich-Horten-Str. 17

Bedeutung des Symbols „Mullonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.
