BEDIENUNGSANLEITUNG BS 9022 CB BOMANN

Bedienungsanleitung/Garantie

Gebruiksaanwijzing · Mode d'emploi · Instrucciones de service Istruzioni per l'uso · Instruction Manual · Instrukcja obslugi / Gwarancja

Hasznalatiutasitas · PykoBoDCTBO no 3Kcnpaataum

Übersicht der Bedienelemente

Overzicht van de bedieningelementen • Liste des différents éléments de commande Indicacion de los elementos de manejo • Elementi di commando • Overview of the Components Przeglad elementow oblugi • A kezeloelemek attekintese O63op detanen npibopa

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zechnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeitgt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfällig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörsteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollen Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäß auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt,arf das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehr.
• Zur Sicherheit Ihrer Kinder{lassen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichenbar liegen.

WARNING!

Lassen Sie keine Kinder nicht mit Folie spielen.

Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für diesen Gerät

• Reparieren Sie das Gerät nicht selbst, sondernuchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen halten.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät speiten.

• Reinigung und Benutzer-Wartung)durfen nicht durch Kinder ohne Beaufsichtigung durchgefuhrt werden.

• Saugen Sie keine Feuchtigkeit bzw. Flüssigkeiten auf!
• Saugen Sie keine—heiße Asche, spitze oder scharfe Gegenstände!
• Benutzen Sie das Gerät nicht in feuchten Räumen!
• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!
• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!
• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern!

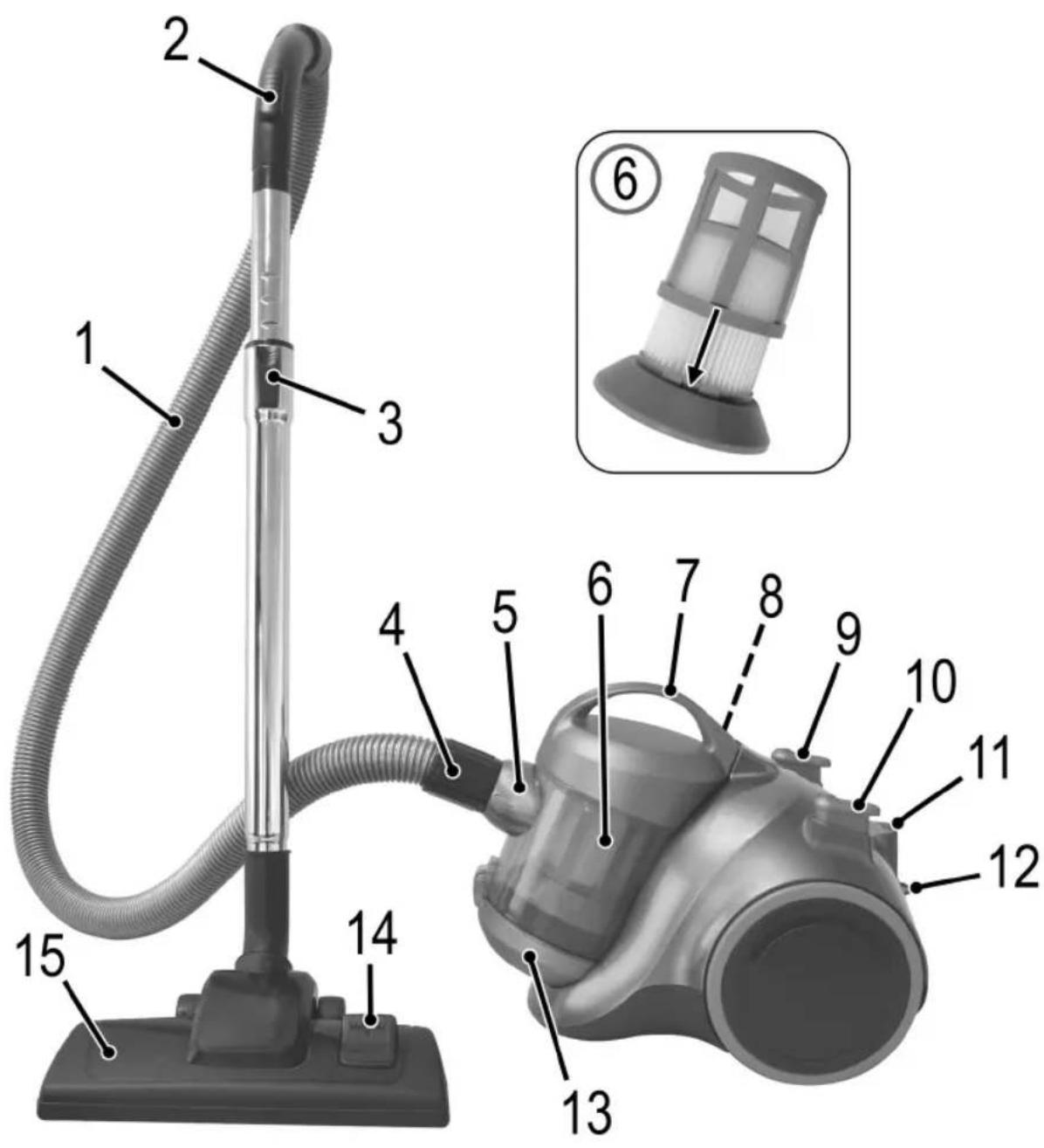

Übersicht der Bedienelemente

1 Saugschlauch
2 Luftschieber
3 Teleskop-Saugrohr
4 Verbindungskopf des Saugschlauches
5 Schlauchanschluss
6 Staubbehalter mit HEPA-Filter
7 Tragegriff
8 Entriebelungstaste für Staubbehälter
9 Taste zur Kabelaufwicklung
10 Ein/Aus Schalter
11 Parkhilfe
12 Hebel zum Öffnen des Luftrungsgitters (am Auslassfilter)
13 Bodenplatte des Staubbehalters
14 Hebel für das Ein- und Ausfahren der Bürste
15 Bodendüse (mit Haken (ohne Abb.))

Zubehor ohne Abb.:

Fugen- und Bürstduse

Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss des Gerätes. Drehen Sie den Verbindungskopf im Uhrzeigersinn fest.
• Um den Schlauch wieder zu losen, drehen Sie den Verbindungskopf entgegen dem Uhrzeigersinn.
• Stecken Sie ggf. das Saugrohr am Griffstück auf.
• Mit der Schiebetaste am Teleskop-Saugrohr können sie die Länge individuell einstellen.
• Montieren Sie die Bodendüse bzw. das Zubehör.

Dusenaufsatz

Bodendüse (15)

Die Bodendüse ist zur leichteren Führung mit einer Rolle ausgestattet.

Sie konnen mit der Bodendüse glatte Flächen und Teppiche reinigen.

• Mit dem Hebels (14) stellen Sie die Bürsten nach außen oder nach innen.

Die optimale Anwendung richtet sich nach der Beschaffenheit des Bodens. Wir empfehlen folgenden Einsatz:

Einsatz ohne Bürsten:

Zum Saugen von Teppichböden mit hohem Flor

Einsatz mit Bürsten:

Zum Saugen von glatten Böden und Teppichböden mit niedrigem Flor

Fugen-Burstdüse

Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw.

HINWEIS: 2 in 1" Duse:

Zusammengeklappt können Sie sie als Fugendüse benutzen.
Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung, bis diese mechanismisch einrastet.

Um die Dusenaufsätze vom Saugrohr zu offen, ziehen Sie diese unter leichtem Drehen ab.

Benutzen des Gerätes

1. Wickeln Sie die benöttigte Kabellange ab.

ACHTUNG:

• Ziehen Sie das Netzkabel max. bis zur gelben Markierung.
• Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch.

HINWEIS:

Falls die rote Markierung sichbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein.

1. Stecken Sie den Netzstecker in eine vorschrifsmäßig installierte Schutzkontakt-Steckdose.
2. Schalten Sie das Gerät mit dem Ein-/Aus Schalter ein, indem Sie die Taste nach unter drücken.
3. Stellen Sie je nach Bodenbelag den Umschalter „Teppich/Harboden" ein.
4. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.
   Andrücken ist nicht notig.

HINWEIS:

Achten Sie auf die durch die Kabellänge begrenzte Reichweite!

Luftschieber (2)

Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu offen.

Ausschalten und Stromkabel aufrollen

1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter aus undziehen Sie den Stecker aus der Steckdose.
2. Behalten Sie den Stecker in der Hand.
3. Drucken Sie die Taste für die Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden.

Wartung

Entleeren des Staubbehalters

Entleeren Sie den Staubbehälter, wenn der Schmutz die Markierung MAX erreicht.

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Losen Sie den Schlauch vom Schlauchanschluss.
3. Drucken Sie die Taste (8), um den Staubbehälter zu entriegeln. Entnehmen Sie den Staubbehälter.

(Abb. A)

1. Halten Sie den Staubbehälter über einen Mülleimer. Entleeren Sie den Inhalt des Staubbehalters. Drücken Sie dazu die Taste am Staubbehälter, um die Bodenplatte zu öffnen. (Abb. B)

2. Schließen Sie die Bodenplatte wieder.

3. Befestigen Sie den Staubbehälter am Gerät. Setzen Sie ihn zuerst unter am Gerät an und klichen Sieihn mit dem Haken offen ein.
4. Prufen Sie den festen Sitz des Staubbehalters, indem Sie das Gerät am Tragegriff kurz anheiten.

Filter

Ihr Gerät verfügbar über 4 Filter. Das herkömmliche Staubbeutelsystem wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz undkleinste Schwebebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft" gewirbelt.

Der Erwerb von Staubbeuteln entfällt.

HEPA-Filter

Der Filtrereinsatz sollte 2-mal im Jahr gereinigt werden.

ACHTUNG:

• Waschen Sie die Filter niemals in der Waschmaschine.
• Verwenden Sie keinen Haartrockner zum Trocknen.
• Nehmen Sie das Gerät nur wieder in Betrieb, wenn die Filter korrekt montiert sind.

Um den Filtereinsatz Herauszunehmen, zu reinigen und wieder einzusetzen gehen Sie wie folgt vor:

1. Entleeren Sie den Staubbehälter wie zuvor beschrieben.
2. Losen Sie den Deckel des Staubbehalters. Drehen Sie dazu die Markierung ▼ am Deckel auf das Symbol Ziehen Sie den Filtereinsatz aus dem Staubbehalter.
3. Losen Sie den Filtereinsatz vom Deckel. Drehen Sie dazu den Filtereinsatz in Richtung
4. Ziehen Sie den Nylon-Filter vom HEPA-Filter ab.
5. Sie können die Filter ausbürsten. Bei stärkeren Verschmutzungen reinigen Sie die Filter unter fließendem Wasser.
6. Lassen Sie die Filter an der Luft vollständig trocknen, bevor Sie sie wieder einsetzen!
7. Den Staubbehälter konnen Sie mit einem feuchten Tuch auswischen. Trocknen Sieihn danach ab.
8. Sind die Filter vollständig trocken, setzen Sie den Nylonfilter wieder über den HEPA-Filter (siehe auch die Abb. auf Seite 3).

9. Setzen Sie den Filtrereinsatz darüber in den Deckel des Staubbehalters. Beachten Sie die Aussparungen im Deckel. Drehen Sie den Filtrereinsatz in Richtung Er muss hörbar einrasten.

10. Setzen Sie den Deckel mit dem Filtereinsatz wieder in den Staubbehälter. Drehen Sie den Deckel zu. Die Markierung muss über dem Symbol stehen.

11. Setzen Sie den Staubnehmer zürk in das Gerät.

Auslassfilter

Des Weiteren verfügt Ihr Gerät über einen Auslassfilter. Er befindet sich auf der Rückseite des Gerätes unter der Parkhülfe.

1. Drücken Sie den Hebel (12) nach unter undnehmen Sie das Lufungsgitter ab.

2. Entnehmen Sie den Filtereinsatz und reinigen Sie diesen, wie oben beschrieben.

3. Setzen Sie den Filter im vollständig getrockneten Zustand wieder in das Lufungsgitter ein.
4. Setzen Sie das Luftungsgitter zurück an das Gerät. Beachten Sie die Führungsnasen. Das Luftungsgitter muss hörbar einrasten.

Ersatz HEPA-Filter

können Sie über unser Internet-Serviceportal

www.sli24.de

unter „Ersatzteile & Zubehör" bestellen.

Reinigung

WARNING:

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuemnde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Das Gehäuse reinigen Sie mit einem weichen, trockenen Tuch ohne Zusatzmittel.

Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.
• Rollen Sie das Kabel komplett ein.
• Hängen Sie den Haken der Bodendüse in die Parkhilfe auf der Rückseite des Gerätes ein.

Störungsbehebung

- Gerät ist ohne Funktion.

Abhilfe:
Überprüfen Sie den Netzanschluss.
Überprüfen Sie die Stellung des Schalters.

Gerat saugt nicht.

Mogliche Ursache: Der Staubbehälter ist voll. Abhiffe: Entleeren Sie den Staubbehälter. oder

Mögliche Ursache:

Die Filter sind verschmutzt.

Abhilfe: Reinigen Sie die Bauteile.

oder

Mögliche Ursache: Im Saugschlauch oder der Düse befindet sich ein Fremdkörper.

Abhilfe:

Kontrollieren Sie das Zubehör auf Fremdkörper.

Technische Daten

Modell: BS 9022 CB

Spannungsversorgung: 220-240 V~, 50/60 Hz

Schutzklasse: II

Nettogewicht: 4,50 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Produktdatenblatt für Haushalts-Staubsauger nach Verordnung (EU) Nr. 665/2013

Marke Bomann
Modell BS 9022 CB
Energieeffizienzklasse1)		A
Verbrauchsdaten
Jährlicher Energieverbrauch2)	kWh/Jahr 27,0
Reinigungsklasse
Teppichreinigungsklasse D
Hartbodenreinigungsklasse A
Staubemissionsklasse G
Schalleistungspegel	dB(A) re1pW	83
Nennleistungsaufnahme W 700

1) A (höchste Effizienz) bis G (geringste Effizienz).
2) Indikativer jährlicher Energieverbrauch (kWh pro Jahr), basierend auf 50 Reinigungsvorgängen.
Der tatsächliche jährliche Energieverbrauch hängt davon ab, wie von dem Gerät Gebrauch gemacht wird.

Die Geräte entsprechen den harmonisierten europäischen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

Niederspannungsrichtlinie 2014/35/EU
- Richtlinie zur Elektromagnetische Verträgelichkeit 2014/30/EU
- RoHS-Richtlinie 2011/65/EG
Ökodesign Richtlinie 2009/125/EG
- Umweltgerechte Gestaltung von Stausaugem delegierte Verordnung (EU) Nr. 666/2013

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchem gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und diese Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwerten Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausge-schlossen für leicht zerbrechtliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vormehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. These Garantierklarung ist eine freiwillige Leistung von uns als Hersteller des Gerats. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfugung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten weniger Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung ihrer Reklamation.

Mit ihren persönlichen Zugangsdaten, die direkt nach ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach besteht!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeliges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosten Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ichnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! - Kostengündtige Reparaturen zum Festpreis!

Bitte nehemen Sie in keinem Fall eine unfreiie Einsendung Ihres Gerätes vor. Unfreiie Lieferungen werden von uns nicht angenommen. Es entstehen Ohnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Bedeutung des Symbols „Mullonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehen Sammelstellen und geben Dort ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie halten damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.
