BEDIENUNGSANLEITUNG N97 THETFORD

Handmalige ontsteking:

AFBEELDING 5

A = Keuzeschakelaar energiebron

B - Thermostaat
C - Vlammeter
D = Handmalige ontsteking (piezo-elektrische ontsteking)

Elektrische ontsteking

AFBEELDING 6

A = Keuzeschakelaar energiebron
B = Thermostaat
C = Vlammeter

Elektrische ontsteking (Elektrische (E) modellen):

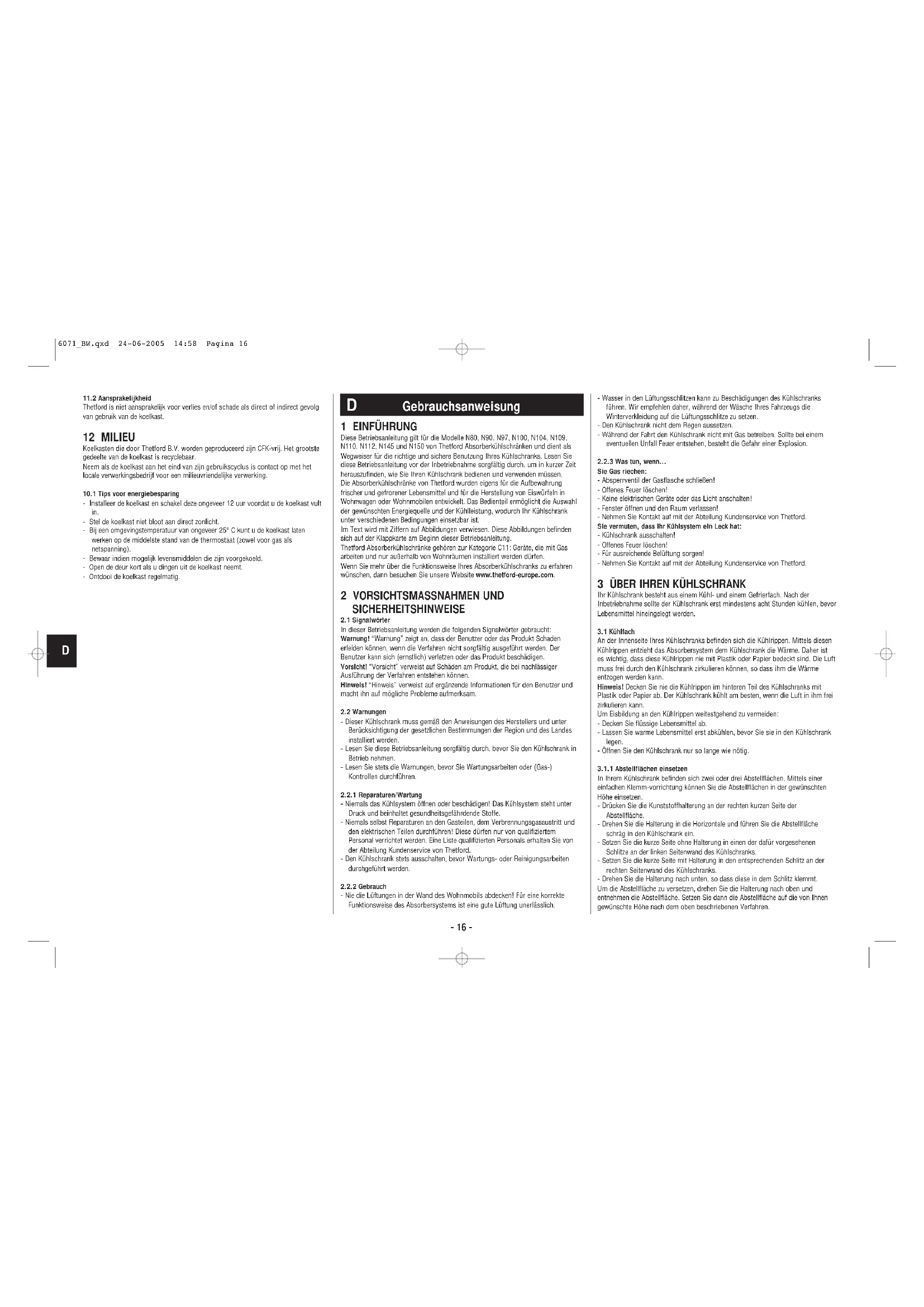

D Gebrauchsanweisung

1 EINFÜHRUNG

Diese Betriebsanleitung gilt für die Modelle N80, N90, N97, N100, N104, N109, N110, N112, N145 und N150 von Thetford Absorberkühlschränken und dient als Wegweiser für die richtige und sichere Benutzung Ihres Kühlschranks. Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme sorgfältig durch. um in kurzer Zeit herauszufinden, wie Sie Ihren Kühlschrank bedienen und verwenden müssen. Die Absorberkühlschränke von Thetford wurden eigens für die Aufbewahrung frischer und gefrorener Lebensmittel und für die Herstellung von Eiswürpeln in Wohnwagen oder Wohnmobilen entwickelt. Das Bedienteil ermöglicht die Auswahl der gewünschten Energiequelle und der Kühlleistung, wodurch Ihr Kühlschrank unter verschiedenen Bedingungen einsetzbär ist. Im Text wird mit Ziffern auf Abblidungen verwiesen. Diese Abbildungen befinden sich auf der Klappkarte am Beginn dieser Betriebsanleitung. Thetford Absorberkühlschränke gehören zur Kategorie C11: Garäte, die mit Gas arbeiten und nur außerhalb von Wohnräumen installiert werden dürfen. Wenn Sie mehr über die Funktionsweise Ihres Absorberkühlschranks zu erfahren wünschen, dann besuchen Sie unsere Website www.thetford-europe.com.

2 VORSICHTSMASSNAHMEN UND SICHERHEITSHINWEISE

2.1 Signalwörter

In dieser Betriebsanleitung werden die folgenden Signalwörter gebraucht: Warnung! "Warnung" zeigt an, dass der Benutzer oder das Produkt Schaden anleiden können, wenn die Verfahren nicht sorgfältig ausgeführt werden. Der Benutzer kann sich (ernstlich) verletzen oder das Produkt beschädigen. Vorsicht! "Vorsicht" verweist auf Schäden am Produkt, die bei nachlässiger Ausführung der Verfahren entstehen können. Hinweis! "Hilweis" verweist auf ergänzende Informationen für den Benutzer und macht ihn auf mögliche Probleme aufmarksam.

2.2 Warnungen

- Dieser Kühlschrank muss gemäß den Anweisungen des Herstellers und unter Berücksichtigung der gesetzlichen Bestimmungen der Region und des Landes installiert werden. - Lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie den Kühlschrank im Betrieb nehmen. - Lesen Sie stets die Warnungen, bevor Sie Wartungsarbeiten oder (Gas-)Kontrollen durchführen.

2.2.1 Reparaturen/Wartung

- Niemals das Kühlsystem öffnen oder beschädigen! Das Kühlsystem steht unter Druck und beinhaltet gesundheitsgefährdene Stoffe. - Niemals selbst Reparaturen an den Gastellen, dem Verbrennungsgasaustritt und den elektrischen Teilen durchführen! Diese dürfen nur von qualifiziertem Personal verrichtet werden. Eine Liste qualifizierten Personals erhalten Sie von der Abteilung Kundenservica von Thetford. - Den Kühlschrank stets ausschalten, bevor Wartungs- oder Reinigungsarbeiten durchgeführt werden.

2.2.2 Gebrauch

- Nie die Lüftungen in der Wand des Wohnmobilis abdecken! Für eine korrekte Funktionsweise des Absorbersystems ist eine gute Lüftung unerlässlich.

- Wasser in den Lüftungsschlitzen kann zu Beschädigungen des Kühlschranks führen. Wir empfehlen daher, während der Wäsche Ihres Fahrzugs die Wintervarkladung auf die Lüftungsschlitze zu satzen. - Den Kühlschrank nicht dem Regen aussetzen. - Während der Fahrt den Kühlschrank nicht mit Gas betreiben. Sollte bei einem eventuellen Unfall Feuer entstehen, besteht die Gefahr einer Explosion.

2.2.3 Was tun, wenn...

Sie Gas riechen: - Absperrventil der Gasflasche schließen! - Offenes Feuer löschen! - Keine elektrischen Geräte oder das Licht anschalten! - Fenster öffnen und den Raum verlassen! - Nehmen Sie Kontakt auf mit der Abteilung Kundenservice von Thetford. Sle vermuten, dass Ihr Köhlsystem ein Leck hat: - Köhlschrank ausschalten! - Offenes Feuer löschen! - Für ausreichende Belüftung sorgen! - Nehmen Sie Kontakt auf mit der Abteilung Kundanservice von Thetford.

3 ÜBER IHREN KÜHLSCHRANK

Ihr Kühlschrank besteht aus einem Kühl- und einem Gefrierfach. Nach der Inbetriebnahme sollte der Kühlschrank erst mindestens acht Stunden kühlen, bevor Lebensmittel hineingelegt werden.

3.1 Kühlfach

An der Innenseite Ihres Kühlschranks befinden sich die Kührippen. Mittels diesen Kührippen entzieht das Absorbersystem dem Kühlschrank die Wärme. Daher ist es wichtig, dass diese Kührippen nie mit Plastik oder Papier bedeckt sind. Die Luft muss frei durch den Kühlschrank zirkullieren können, so dass ihm die Wärme entzogen werden kann. Hinweis! Decken Sie nie die Kührippen im hinteren Teil das Kühlschranks mit Plastik oder Papier ab. Der Kühlschrank köhlt am besten, wenn die Luft in ihm frei zirkullieren kann. Um Eisbildung an den Kührippen weitestgehend zu vermeiden: - Decken Sie flüssige Lebensmittel ab. - Lassen Sie warme Lebensmittel erst abkühlen, bevor Sie sie in den Kühlschrank legen. - Öffnen Sie den Kühlschrank nur so lange wie nötig.

3.1.1 Abstellflächen einsetzen

In Ihrem Kühlschrank befinden sich zwei oder drei Abstellflächen. Mittels einer einfachen Klemm-vorrichtung können Sie die Abstellflächen in der gewünschten Höhe einsatzen. - Drücken Sie die Kunststoffhalterung an der rechten kurzen Seite der Abstellfläche. - Drehen Sie die Halterung in die Horizontale und führen Sie die Abstellfläche schräg in den Kühlschrank ein. - Setzen Sie die kurze Seite ohne Halterung in einen der dafür vorgesehenen Schilze an der linken Seitenwand des Kühlschranks. - Satzan Sie die kurze Seite mit Halterung in den entsprechenden Schlitz an der rechten Seitenwand des Kühlschranks. - Drehen Sie die Halterung nach unten, so dass diese in dem Schilzt klemmt. Um die Abstellfläche zu versetzen, drehen Sie die Halterung nach oben und entnehmen die Abstellfläche. Setzen Sie dann die Abstellfläche auf die von Ihnen gewünschte Höhe nach dem oben beschriebenen Verfahren.

3.1.2 Produkte während der Fahrt festklemmen

An den Abstellflächen in Ihrem Kühlschrank befindet sich eine Vorrichtung, mit der Sie die Produkte während der Fahrt festiklammen können. Diess Vorrichtung besteht aus einem einfach zu verschiabanden und festzuklemmanden Plastikstreifen. Zur Befestigung der Produkte während der Fahrt schieben Sie den Plastikstreifen so clicht wie möglich gegen die Produkte auf der Abstellfläche.

Im Türfach Ihres Kühlschranks befinden sich zwei einzigartiga Thetford Flaschenriegel (siehe Abbildung 1 und 2). Diese Flaschenriegel verhindern während der Fahrt das Umherrutschen von Produkten, die Sie in das Türfach gestellt haben. Schieben Sie den Flaschenriegel gegen die Produkte in der Tür (Riegel 1 und 2) oder stellen Sie die Produkte zwischen den Flaschenriegel (nur Riegel 1).

3.2 Gefrierfach

Hinweis! - Das Gefrierfach eignet sich nicht für das Einfrieren von Labensmitteln.

- Verwenden Sie für die Herstellung von Eiswürfeln ausschließlich Trinkwasser.

- Legen Sie keine anderen Produkte in das Gefrierfach, wenn Sie Eiswürfel herstallen.

- Das Wasser gefriert am schnellsten, wenn der Thermostat in der höchsten Position steht.

Tlpp1 - Eiswürfel stellen Sie am besten nachts her. Nachts hat Ihr Kühlschrank mehr Reservekapazität.

3.3 Automatischer Abtauzyklus

Die Automatik (und LCD Elektrik) Kühlschränke, die mit dem SES-System (Smart Energy Selection) arbeiten, sind mit einem automatischen Abtauzyklus versehen. Nach jeweils 49 Stunden Betriebszeit des Kühlschranks kontrolliert das System die Temperatur der Kühlnppen im hinteren Teil des Kühlschranks. Wenn die Temperatur zu niedrig ist, aktiviert das System dan Abtauzyklus: das System schaltet die Kühlung so lange aus, bis das Kühlelement im hinteren Teil des Kühlschranks wiader die richtige Temperatur erreicht hat. Danach wird der Timer wieder auf 49 Stunden gestellt und das System kehrt zum normalen Betrieb zurück. Bei einem Aus- oder Einschaften des Kühlschranks wird der Timer automatisch wieder auf 49 Stunden gestellt.

Hinweist Bei Kühlschränken, die mit dem SES-System arbeiten, ist es nicht nötig, selbst den Kühlschrank regelmäßig abzutauen. Der automatische Abtauzyklus sorgt dafür, dass sich nur minimal Eis auf dem Kühlelement im hinteren Teil des Kühlschranks bildet.

3.4 Türverriegelung

An der Tür des Kühlschranks befindet sich eine automatische Verriegelung. Wenn Sie die Kühlschranktür schließen und gut andrücken, verniegelt sich diese automatisch. Diese automatische Verriegelung hält auch bei der Fahrt die Kühlschranktür geschlossen. An der Untersaite des Kühlschranks befindet sich bei einigen Modellan noch eine zusätzliche Sicherung. Wenn Sie bei geschlossener Kühlschranktür den Riegel über den Stift schieben, können Sie sicher sein, dass sich die Tür während der Reise nicht öffnet.

Wenn Sie den Kühlschrank längere Zeit nicht benutzen, können Sie durch den Einsatz der speziellen Lüftungsverriegelung (siehe Abbildung 3 und 4) unangenehme Gerüche vermeiden. Drehen Sie das Häkchen eine viertel Umdrehung und befestigen Sie es im Schloss. Das Häkchen sorgt nun dafür, dass die Tür sich nicht schließt.

4 KÜHLSCHRANK EINSCHALTEN (Bedienteile siehe Abbildungen 5 und 6)

- Bevor Sie den Kühlschrank in Betrieb nehmen, empfiehlt sich eine Säuberung des Innenraumes.

- Vor der ersten Inbetriebnahme lassen Sie den Kühlschrank mindestens acht Stunden kühlen und legen erst dann Lebensmittel hinein.

4.1 Zünden und Einschalten Ihres Kühlschranks

Manuelle Zündung:

ABBILDUNG 5

A = Energiequellen-Wahlschalter

B - Thermostat

C - Flammenanzeiger

D = Manuella Zündung (piazpalektrische Zündung)

Elektrische Zündung:

ABBILDUNG 6

A = Energiequellen-Wahlschalter

B = Thermostat

C = Flammenanzeiger

A. Der Kühlschrank kann mit Netzspannung (230 V), Gleichstrom (12 V) oder Flüssiggas betrieben werden. Die gewünschte Energiequelle stellen Sie mit dem Energiequellen-Wahlschalter (A) ein. Dieser Schalter hat vier Positionen:

- Gleichspannung (12V)

- Netzspannung (230V)

- Gas

- ausgeschaltet

B. Das Thermostat ist der Temperaturregler des Kühlschranks bei Betrieb mit Netzspannung (230 V) oder Gas. Die Punkte zeigen die Kühlleistung an: Je größer der Punkt, desto stärker die Kühlleistung.

C. Der Kühlschrank ist mit einem Flammenanzeiger ausgestattet. Der Flammenanzeiger gibt an, ob die Flamme brennt. Wenn grün angezeigt wird, brennt die Flamme.

D. Der manuelle (piezoelektrische) Zünder erzeugt beim Eindrücken einen Funken, der die Flamme des Branners entfacht.

4.1.1 Betrieb mit Elektrizität

Der Kühlschrank kann mit zwei Arten von Elektrizität arbeiten:

- Gleichstrom (12 V): Schalten Sie den Energiequellen-Wahlschalter (A) auf: Der Kühlschrank bezieht den Strom nun vom Akku Ihres Autos oder Wohnmobilis.

Hinweis! - Verwenden Sie zum Einschalten und anfänglichen Kühlen stets den Gasanschluss oder die Netzspannung. Der Betrieb des Kühlschranks über den Akku soll nur der Wahrung der einmal erreichten Temperatur des Kühlschranks und seines Inhaltes dienen.

- Der Kühlschrank arbeitet im Gleichspannungsbetrieb (12V) ohne Tempaturkontrolle (kontinuierliche Funktion).

- Netzspannung (230 V): Schalten Sie den Energiecuellen-Wahlschalter (A) auf:

- Regeln Sie den Temperaturstand mit dem Thermostat, Drehschalter (B). Je größer der Punkt, desto stärker die Kühlleistung.

4.1.2 Betrieb mit Gas

Warnung! - Brennbare Gegenstände dürfen nicht in die Nähe des Kühlschranks gelangen.

- Der richtige Gastyp ist auf dem Typanschild an der Innenseite des Kühlschranks angegeben.

- Der Typ des Druckreglers ist auf einem Typenschild an der Innenseite Ihres Kühlschranks und in der Tabelle hinten in diesem Handbuch angegeben. - Der Typ und der Aufstellungsort des Gasbehälters müssen den neuesten technischen Vorschriften genügen. Die Installation hat an einem gut belüfteten Ort zu erfolgen. Es ist darauf zu achten, dass die Be- und Entlüfungsöffnungen am Aufstellungsort des Gasbehälters nicht abgedeckt werden.

- Das Auswachseln des Gasbehälters muss unter freiam Himmel und außer Reichweite etwaiger Funkenquellen geschehen.

- Es ist verboten, während der Fahrt den Kühlschrank mit Gas zu betreiben. Wenn bei einem eventuellen Verkehrsunfall Fauer entsteht, besteht die Gefahr einer Explosion.

- Es ist verboten, in der Nähe von Tankstellen den Kühlschrank mit Gas zu betreiben.

1 Öffnen Sie das Ventil der Gasflasche und die Gashähne. 2 Bringen Sie das Thermostat (B) auf den höchsten Stand (der größte Punkt).

3 Schalten Sie den Energiequellen-Wahlschalter (A) auf: 4 Zünden Sie die Gasflamme:

Manuelle Zündung (N80P, N90P, N100P, N112P):

- Drücken Sie das Thermostat (B) und halten Sie es eingedrückt.

- Drücken Sie den Knopf für die manuelle Zündung mehrmals mit Pausen von 1-2 Sekunden.

- Lassen Sie das Thermostat los, wenn der Zeiger des Flammenanzeigars in den grünen Bereich kommt. Wiederholen Sie den vorigen Schritt, wenn der Zeiger nicht in den grünen Bereich kommt. Warnung! Drücken Sie das Thermostat nie länger als 30 Sekunden hintereinander. Wenn keine Flamme erschäint, warten Sie dann mindestens für Minuten, bevor Sie es erneut versuchen. Tun Sie dies nicht so kann sich Gas ansammeln, was zu Brand oder Explosionen führen kann.

- Regeln Sie den Kühlbedarf mit dem Thermostat (B). Je größer der Punkt, desto stärker die Kühleistung.

- Drücken Sie das Thermostat (B) und halten Sie es gedrückt.

- Die Zündung erfolgt automatisch. Sie hören ein tickendes Geräusch. Wenn die Zündung erfolgreich war, stoppt das Geräusch und wird der Flammenanzeiger grün. Sie können jetzt das Thermostat loslassen.

- Wenn die Flamme erlischt, wird die Zündung automatisch wiederholt

- Regeln Sie den Kühlbedarf mit dem Thermostat (B). Je größer der Punkt, desto stärker die Kühleistung.

4.2 Ausschalten

- Schalten Sie den Energiequellen-Wahlschalter (A) auf:

- Der Kühlschrank ist nun komplett ausgeschaltet.

- Fixieren Sie mit der Arretierung die offene Tür. So vermeiden Sie unangenehme Gerüche und Schimmelbildung im Kühlschrank.

Hlnwels! Wenn Sie den Kühlschrank längere Zeit nicht benutzen, schließen Sie das Absperrventil der Gasflasche und die Gashähne

5 KÜHLSCHRANK EINSCHALTEN (Bedienelemente siehe Abbildung 7)

• Bevor Sie den Kühlschrank in Betrieb nehmen, empfiehlt sich eine Säuberung des Innenraumes.
• Vor der ersten Inbetriebnahme lassen Sie den Kühlschrank mindestens acht Stunden kühlen und legen erst dann Lebensmittel hinein.

Beim Einschalten eines Kühlschrankes mit SES System sollten Sie dan AUTO Modus wählen. Das SES System wählt dann automatisch die beste der drei Energiequellen. Dabei wird folgende Prioritätenfolge gehandhabt:

- Netzspannung (230 V)

- Gleichstrom (12 V)

- Flüssiggas

Wenn eine Energiequelle mit höherer Priorität als die momentan genutzte verfügbar wird (z. B. wenn der Motor des Fahrzeuges angelassen wird), stoppt das System den Betrieb mit der aktuellen Energiequelle und schaltet auf die Energiequelle mit der höheren Priorität um.

Tritt bei einer oder zwei der möglichen Energiequellen ein Fehler auf, kommt es solange zu keiner Fehlermeldung, als noch eine andere Energiequelle verfügbar ist. Das SES-System schaltet automatisch um.

Wenn keine Energiequelle verfügbar ist, wechselt die LED des Hauptschalters von grün auf rot und blinkt im Sekundentakt.

Dia SES Modelle bieten Ihnen übardies die Möglichkeit, selbst manuell die gewünschte Energiequelle auszuwählen.

5.2 Einschalten Ihres Kühlschranks

Hinweis! Jede Änderung wird im Speicher des SES-Systems bewahrt. Dadurch startet das SES-System beim folgenden Mal mit dem zuletzt gewählten Modus und Temperaturstand.

ABBILDUNG 7

A - Hauptschalter (an/aus)
B = Modus-Wahlschalter
C = Kühlleistungswahlschalter
D = Display LED

1. Öffnen Sie das Ventil der Gasflasche.
2. Öffnen Sie die Hähne der Gaszufuhr.
3. Drücken Sie den Hauptschalter (A) ein. Die LED neben dem Hauptschalter leuchtet grün auf.
4. Wählen Sie mit dem Modus-Wahlschalter die AUTO Funktion oder die von Ihnen gewünschte Stromversorgung. Die LEDs zeigen die gewählte Funktion an.
5. Stellen Sie die gewünschte Kühlleistung mit dem Kühlleistungswahlschalter (C) ein. Die LEDs zeigen die gewählte Kühlleistung an.
   A. Mit dem Hauptschalter stallen Sie den Kühlschrank an oder aus. Die LED neben dem Hauptschalter leuchtet grün auf. Die Display LEDs zeigen die aktuellen Einstellungen an. Nach 10 Sekunden erlischen die Display LEDs. Die LED des

Hauptschalters leuchtet weiterhin grün.

B. Wenn Sie den Modus Wahlschalter drücken, wird die Einstellung 10 Sekunden lang über die Display LEDs wiedorgegoben. Danach bewegen Sie sich mit jedem erneuten Druck auf den Modus-Wahlschalter wie folgt durch das Menu: AUTO, manuell Gleichstrom (12 V), manuell Gas, manuell Netzspannung (230 V), und wieder zurück zu AUTO. Sie wählen die AUTO Einstellung oder die gewünschte Stromversorgung. Die LEDs zeigen die gewählte Option an. Wenn die AUTO Einstellung gewählt wurde, leuchten sowohl die AUTO LED als auch die LED für die vom System gewählte Energiequelle auf. 10 Sekunden nach dem Loslassen des Modus-Wahlschalters schaltet das System die LEDs aus. Sie leuchten dann nicht mehr.
C. Mit dem Kühleistungswahlschalter regeln Sie die Temperatur des Kühlschranks. Drücken Sie diesen Schalter, dann lauchtet die LED mit der momentan eingestellten Temperatur auf. Mit jedem Druck auf den Kühleistungswahlschalter stellen Sie den Kühlschrank eine Stufe kühler ein. Wenn die niedrigste Temperatur erreicht ist, beginnt das System wieder bei der höchsten Temperatur. 10 Sekunden nach dem Loslassen des Kühleistungswahlschalter schaltet das System die LEDs aus. Sie leuchten dann nicht mehr.

5.3 Betrieb mit Elektrizität

Der Betrieb mit Elektrizität kann sowohl durch den AUTO Modus als auch manuell ausgewählt werden.

5.3.1 AUTO Modus

Netzspannung (230 V):

Diese Energiequelle wird gewählt, wenn die Spannung der Stromversorgung größer als 200 V ist, bei dieser Stromversorgung ist auch eine kontinuierliche Speisung von 12 V für die Funktion des elektronischen Steuersystems erforderlich.

Gleichstrom (12 V):

Der Betrieb mit 12 V wird durch das SES System nur dann gewählt, wenn keine Netzspannung (230 V) verfügbar ist, der Motor des Fahrzeugs läuft und eine Spannung von mehr als 11 V verfügbar ist.

Wenn beim Betrieb mit Elektrizität (230 V oder 12 V) eine Störung auftritt, wird dies, solange eine andere Energiequelle verfügbar ist, nicht auf dem Display angezeigt. Das System schaltet dann automatisch auf die verfügbare Energiequelle mit der höchsten Priorität um.

5.3.2 Manuell gewählter Betrieb mit Elektrizität

Netzspannung (230 V):

Die Anzeige LED des Hauptschalters warnt davor, wenn nicht genügend Spannung verfügbar ist oder wenn eine Störung auftritt. Die Anzeige LED des Hauptschalters wechselt dann von grün auf rot und blinkt im Sekundentakt. Wenn wieder genügend Spannung verfügbar ist oder die Störung behoben wurde, geht die Anzeige LED des Hauptschalters wieder zurück auf kontinuierliches grün.

Gleichstrom (12 V):

Die Anzeige LED des Hauptschalters warnt Sie, wenn der Motor des Fahrzeugs ausgeschaltet Ist, eine Störung aufgetreten Ist oder wenn nicht genügend Spannung vorhanden ist. Die Anzeige LED des Hauptschalters wechselt dann von grün auf rot und blinkt Im Sekundentakt.

Wenn der Motor wieder läuft, die Störung behoben ist oder wieder genügend Spannung verfügbar ist, geht die Anzeige LED des Hauptschalters wieder zurück auf

kontinuierliches grün.

Hinweis! Wenn der Motor Ihres Fahrzeugs nicht angeschaltet ist, schaltet sich bei manuell gewähltem Betrieb mit 12 V der Kühlschrank nicht automatisch auf eine andere Energiequelle um. Der Kühlschrank kühlt in diesem Falle nicht.

5.4 Betrieb mit Gas

Der Betrieb mit Gas kann sowohl durch den AUTO Modus als auch manuell eingestellt werden.
Warnung! - Brennbare Gegenstände dürfen nicht in die Nähe des Kühlschranks gelangen.
- Der richtige Gastyp ist auf dem Typanschild an der Innenseite des Kühlschranks angegeben.

- Der Typ des Druckreglers ist auf dem Typenschild an der Innenseite des

Kühlschranks und in der Tabelle vorn in diesem Handbuch angegeben.
- Der Typ und der Aufstellungsort des Gasbehalters müssen den neuesten technischen Vorschriften genügen. Die Installation hat an einem gut belüfteten Ort zu erfolgen. Es ist darauf zu achten, dass die Ba- und Entlüftungsöffnungen des Aufstellungsortes des Gasbehälters nicht abgedeckt werden.
- Das Auswechseln des Gasbehälters muss unter freiem Himmel und außer Reichweite etwaiger Funkenquellen geschehen.
- Es ist verboten, während der Fahrt den Kühlschrank mit Gas zu betreiben. Wenn bei einem eventuellen Verkehrsunfall Fauer entsteht, besteht die Gefahr einer Explosion.
- Es ist verboten, in der Nähe von Tankstellen den Kühlschrank mit Gas zu betreiben.

5.4.1 AUTO Modus

Der Betrieb mit Gas wird vom System gewählt, wenn:

- Netzspannung (230 V) nicht verfügbar ist;

- der Motor des Fahrzeugs ausgeschaltet ist.

Wenn wieder Netzspannung (230 V) verfügbar ist oder der Motor wieder läuft schaltet das System auf die verfügbare Energiequalle mit der höchsten Priorität um. Wenn der Kühlschrank im AUTO Modus vom Betrieb mit 12 V auf den Betrieb mit Gas umschaltet, wird das System rund 15 Minuten mit der Zündung des Gases warten. Die Gasanzeigelampe brennt allerdings während dieser Verzögerung. Diese Zeitverzögerung wurde eingebaut, um den Betrieb mit Gas während eines Halts an einer Tankstelle zu vermeiden. Um die eingebaute Zeitverzögerung zu annullieren, können Sie den Kühlschrank aus- und gleich wieder einschalten.

Wenn das System den Betrieb mit Gas auswählt, wird die Zündung automatisch aktiviert. Das Gas strömt zum Brenner und wird durch den elektrischen Zünder entzündet. Wenn die Flamme erlischt, wird das Gas unverzüglich automatisch wieder entzündet.

5.4.2 Manuell gewählter Betrieb mit Gas

Hinweis! Wenn manuell der Betrieb mit Gas ausgewählt wird, aktiviert sich die Zündung automatisch. Das Gas strömt zum Brenner und wird von der elektrischen Zündung gezündet. Wenn die Flamme erlischt, wird das Gas automatisch unverzüglich arneut gezündet.

Wenn die Flamme nicht binnen 30 Sekunden entzündet ist, wird die Gaszufuhr unterbrochen und der Gas Modus ausgeschaltet. Die LED des Hauptschalters wechselt von grün auf rot und blinkt im Sekundentakt.

Die emeute Einstellung des Gas-Modus ist nur nach dem Ausschalten des Kühlschranks möglich. Ist der Kühlschrank wieder eingeschaltet und der Gas-Modus funktioniert noch immer nicht, dann beginnt die LED des manuellen Gas-Modus zu blinken, um anzuzeigen, dass kein Gas verfügbar ist.

Hinwels! Es ist verboten, den Kühlschrank während der Fahrt mit Gas zu betreiben. Wenn bei einem eventuellen Unfall Feuer entsteht, besteht die Gefahr einer Explosion.

Es ist verboten, in der Nähe von Tankstellen den Kühlschrank mit Gas zu betreiben. Wenn das Tanken länger als 15 Minuten dauert, schalten Sie mit dem Hauptschalter (A) den Kühlschrank aus.

5.5 Ausschalten

- Schalten Sie den Hauptschalter (A) auf (Aus).

- Das Gerät ist nun komplett ausgeschaltet.

- Fixieren Sie mit der Arretierung die offene Tür. So vermeiden Sie unangenehme Gerüche und Schimmelbildung im Kühlschrank.

6 KÜHLSCHRANK EINSCHALTEN (Bedienteil siehe Abbildung 8)

- Bevor Sie den Kühlschrank in Betrieb nehmen, empfiehlt sich eine Säuberung des Innenraumes.

- Vor der ersten Inbetriebnahme lassen Sie den Kühlschrank mindestens acht Stunden kühlen und legen erst dann Lebensmittel hinein.

Beim Einschalten eines Kühlschranks mit SES System sollten Sie den AUTO Modus wählen. Das SES System wählt dann

automatisch die beste der drei Energiequellen. Dabei wird folgende Prioritätenfolge gehandhabt:

- Netzspannung (230 V)

- Gleichstrom (12 V)

- Flüssiggas

Wenn eine Energiequelle mit höherer Priorität als die momentan ganutzte verfügbar wird (z. B. wenn der Motor das Fahrzeuges angelassen wird), stoppt das System den Betrieb mit der aktuellen Energiequelle und schaltet auf die Energiequelle mit der höheren Priorität um.

Tritt bei einer oder zwei der möglichen Energiequellen ein Fehler auf, kommt es zu keiner Fehlermeldung, solange noch eine andere Energiequelle verfügbar ist. Das SES System schaltet automatisch um.

Wenn keine Energiequelle verfügbar ist, bllinkt die blaue LED Im Sekundentakt und in der Anzeige erscheint ein Fehlercode. Die Automatik Modelle bieten Ihnen überdies die Möglichkeit, selbst manuell die gewünschte Energiequelle auszuwählen.

6.2 Einschalten Ihres Kühlschranks

Hinweis! Jede Änderung wird im Speicher des SES Systems bewahrt. Dadurch startet das SES System beim folgenden Mal mit dem zuletzt gewählten Modus und Kühlleistung.

ABBILDUNG 8

A = Hauptschalter (an/aus)

B = Modus-Wahlschalter

C = Kühlleistungswahlschalter

D = Display LED

1. Öffnen Sie das Ventil der Gasflasche.

2. Öffnen Sie die Hähne der Gaszufuhr.

3. Drücken Sie den Hauptschalter (A) ein. Die Betriebsanzeige-LED leuchtet blau und alle Symbole auf dem Display leuchten auf.

4. Wählen Sie mit dem Modus-Wahlschalter die AUTO Funktion oder die von Ihnen gewünschte Stromversorgung. Das LCD Display zeigt die gewählte Funktion an.

5. Stellen Sie die gewünschte Kühlleistung mit dem Kühlleistungswahlschalter (C) ein. Das LCD Display zeigt die gewählte Kühlleistung an.

A. Mit dem Hauptschalter stellen Sie den Kühlschrank an oder aus. Die Betriebsanzeige-LED leuchtet blau auf . Das Display zeigt die aktuellen Einstellungen an. Nach 10 Sekunden erlischt die Hintergrundbaleuchtung des LCD Displays. Die Betriebsanzeige-LED leuchtet weiterhin blau.

B. Wenn Sie den Modus-Wahlschalter drücken, erleuchtet die

Hintegrundbeleuchtung des LCD Displays für 10 Sekunden und zeigt die gewählten Einstellungen an. Danach bewegen Sie sich mit jedem ermeuten Druck auf den Modus Wahlschalter wie folgt durch das Menu: AUTO, manuelli Gleichstrom (12 V), manuelli Gas, manuelli Netzspannung (230 V), und vieder zurück zu AUTO. Sie wählen die AUTO Einstellung oder die gewünschte Stromversorgung. Das LCD Display zeigt die gewählte Option an. Ist der AUTO Modus eingestellt, sucht sich das System die am besten geeignete Betriebsart. Das AUTO Symbol und die vom System gewählte Betriebsart werden zusammen im LCD Display angezeigt. 10 Sekunden nach der letzten Betätigung des Wahlschalters schaltet die Hintegrundbeleuchtung des LCD Displays ab.

C. Mit dem Kühleistungswahlschalter regeln Sie da Temperatur des Kühlschranks, Drücken Sie diesen Schalter, dann leuchtet die Hintergrundbeleuchtung des LCD Displays auf und die aktuell eingestellte Kühleistung wird angezeigt. Mit jedem Druck auf den Kühleistungswahlschalter stellen Sie den Kühlschrank eine Stufe kühler ein. Wenn die niedrigste Temperatur erreicht ist, beginnt das System wieder bei der höchsten Temperatur. 10 Sekunden nach dem Loslassen des Kühleistungswahlschalters schaltet das System Hintergrundbeleuchtung des LCD Displays aus.

6.3 Betrieb mit Elektrizität

Der Betrieb mit Elektrizität kann sowohl durch den AUTO Modus als auch manuell ausgewählt werden.

6.3.1 AUTO Modus

Netzspannung (230 V):

Diese Energisqualle wird gewählt, wenn die Spannung der Stromversorgung größer als 200 V ist. Bei dieser Stromversorgung ist auch eine kontinuierliche Speisung von 12 V für die Funktion des elektronischen Steuersystems erforderlich.

Gleichstrom (12 V):

Der Betrieb mit 12 V wird durch das SES System nur dann gewählt, wenn keine Netzspannung (230 V) verfügbar ist, der Motor des Fahrzeugs läuft und eine Spannung von mehr als 11 V verfügbar ist. Wenn beim Betrieb mit Elektrizität (230 V oder 12 V) eine Störung auftritt, wird dies, solange eine andere Energiequelle verfügbar ist, nicht auf dem Display angezeigt. Das System schaltet dann automatisch auf die verfügbare Energiequelle mit der höchsten Priorität um.

6.3.2 Manuell gewählter Betrieb mit Elektrizität

Netzspannung (230 V)

Die Betriebsanzeige-LED des Hauptschalters warnt davor, wenn nicht genügend Spannung verfügbar ist oder wenn eine Störung auftritt. Die Betriebsanzelge-LED blinkt dann Im Sekundentakt und Im Display erscheint ein Fehlercode. Wenn wieder genügend Spannung verfügbar ist oder die Störung behoben wurde, leuchtet die Betriebsanzeige-LED wieder kontinuierlich blau.

Gleichstrom (12 V):

Die Betriebsanzeige-LED warnt Sie, wenn der Motor des Fahrzeugs

ausgeschaltet Ist, eine Störung aufgetreten Ist oder wenn nicht genügend Spannung vorhanden ist. Die Betriebsanzeige-LED blinkt dann im Sekundentakt und im Display erscheint ein Fehlercode.

Wenn der Motor wieder läuft, die Störung behoben ist oder wieder genügend Spannung verfügbar ist, lauchtet die Betriebsanzeige-LED wieder kontinuierlich blau.

Hinweis! Wenn dar Motor Ihres Fahrzeugs nicht angeschaltet ist, schallt sich bei manuell gewähltem Betrieb mit 12 V der Kühlschrank nicht automatisch auf eine andere Energiequelle um. Der Kühlschrank kühlt in diesem Falle nicht.

6.4 Betrieb mit Gas

Der Betrieb mit Gas kann sowohl durch den AUTO Modus (nur Automatik Modelle) als auch manuell eingestellt werden.

Warnung! - Brennbare Gegenstände dürfen nicht in die Nähe des Kühlschranks gelangen.

- Der richtige Gastyp ist auf dem Typenschild an der Innenseite des Kühlschranks angegeben.

- Der Typ des Druckreglers ist auf dem Typenschild an der Innenseite des Kühlschranks und in der Tabelle am Ende dieses Handbuchs angegeben.

- Der Typ und der Aufstellungsort des Gasbehälters müssen den neuesten technischen Vorschriften genügen. Die Installation hat an einem gut belüfteten Ort zu erfolgen. Es ist darauf zu achten, dass die Be- und Entlüftungsöffnungen des Aufstellungsortas das Gasbehälters nicht abgedeckt werden.

- Das Auswachseln des Gasbehälters muss unter freiem Himmel und außer Reichweite etwaiger Funkenquellen geschehen.

- Es ist verboten, während der Fahrt den Kühlschrank mit Gas zu betreiben. Wenn bei einem eventuellen Verkehrsunfall Fauer entsteht, besteht die Gefahr einer Explosion.

- Es ist verboten, in der Nähe von Tankstellen den Kühlschrank mit Gas zu betreiben.

6.4.1 AUTO Modus

Der Betrieb mit Gas wird vom System gewählt, wenn:

- Netzspannung (230 V) nicht verfügbar ist;

- der Motor des Fahrzeugs ausgeschaltet ist.

Wenn wieder Netzspannung (230 V) verfügbar ist oder der Motor wieder läuft schaltet das System auf die verfügbare Energiequelle mit der höchsten Priorität um. Wenn der Kühlschrank im AUTO Modus vom Betrieb mit 12 V auf den Betrieb mit Gas umschaltet, wird das System rund 15 Minuten der Zündung des Gases warten. Die Gasanzeigelampe brennt allerdings während dieser Verzögerung. Diese Zeitverzögerung wurde eingebaut, um den Betrieb mit Gas während eines Halts an einer Tankstelle zu vermeiden. Um die eingebauts Zeitverzögerung zu annullieren, können Sie den Kühlschrank aus- und gleich wieder einschalten. Wenn das System den Betrieb mit Gas auswählt, wird die Zündung automatisch aktiviert. Das Gas strömt zum Brenner und wird durch den elektrischen Züncker entzündat. Wenn die

Flamme erlischt, wird das Gas unverzüglich automatisch wieder entzündet.

6.4.2 Manuell gewählter Betrieb mit Gas

Hinweis! Wenn manuell der Betrieb mit Gas ausgewählt wird, aktiviert sich die Zündung automatisch. Das Gas strömt zum Brenner und wird von der elektrischen Zündung gezündet. Wenn die Flamme erlischt, wird das Gas automatisch unverzüglich erneut gezündet. Wenn die Flamme nicht binnen 30 Sekunden entzündet ist, wird die Gaszufuhr unterbrochen und der Gas-Modus ausgeschaltet. Die Betriebsanzeige LED blinkt dann im Sekundentakt und im Display erscheint ein Fehlercode.

Die ameute Einstellung des Gas Modus ist nur nach dem Ausschalten des Kühlschranks möglich. Ist der Kühlschrank wieder eingeschaltet und der Gas-Modus funktioniert noch immer nicht, dann beginnt die Betriebsanzeige LED zu blinken, um anzuzeigen, dass kein Gas verfügbar ist. Ein Fehlercode erscheint im LCD Display.

Hinweis! Es ist verboten, den Kühlschrank während der Fahrt mit Gas zu betreiben. Wenn bei einem eventuellen Unfall Feuer entsteht, besteht die Gefahr einer Explosion.

- Es ist verboten, in der Nähe von Tankstellen den Kühlschrank mit Gas zu betreiben. Wenn das Tanken länger als 15 Minuten dauert, schalten Sie mit dem Hauptschalter (A) den Kühlschrank aus.

6.5 Ausschalten

- Schalten Sie den Hauptschalter (A) aus.

- Das Gerät ist nun komplett ausgeschaltet.

- Fixieren Sie mit der Türarretierung die offene Tür. So vermeiden Sie unangenehme Gerüche und Schimmelbildung im Kühlschrank.

7 WARTUNG

Für einen ordentlichen Betrieb Ihres Kühlschranks ist eine regelmäßige Wartung erforderlich.

7.1 Reinigen

Tipp! Ein guter Zeitpunkt zum Reinigen Ihres Kühlschranks ist nach dem Abtauen.

- Verwenden Sie für die Reinigung ein weiches Tuch und ein mildes Reinigungsmittel.

- Wischen Sie den Kühlschrank mit einem feuchten und weichen Tuch aus.

- Entfernen Sie jährlich mit einer Bürste oder einem weichen Tuch den Staub von den Kühlrippen an der Innenseite des Kühlschranks.

Hinweis! - Verwenden Sie keine Seife und keine aggressiven, ätzenden oder auf Natriumkarbonat basieranden Reinigungsmittel.

- Die losen Teilen im Inneren des Kühlschrankes sind nicht spülmaschinentfest. 7.2 Abtauen Allmählich bildet sich auf den Kühlippan Ihres Kühlschranks Eis. Wenn die Eisschicht rund 3 mm dick ist, müssen Sie den Kühlschrank abtauen. Die Eisschicht vermindert das Kühlvermögen und die Lebensdauer Ihres Kühlschranks.

- Entfernen Sie den Eiswürfelbehälter und alle Lebensmittel.

- Schalten Sie den Kühlschrank aus.

- Lassen Sie die Tür des Kühlschranks offen stehen.

- Legen Sie trockene Tücher in den Kühlschrank, um das Wasser aufzusaugen.

- Stellen Sie Behälter mit heißem Wasser in das Gefrierfach.

- Nach dem Abtauen (das Gefrierfach und das Kühlelement sind eistfrei) nehmen Sie die Tücher und Behälter wieder heraus und wischen den Kühlschrank trocken.

- Schalten Sie den Kühlschrank ein wie in Abschnitt 4.1 "Zünden und Einschalten

Ihres Kühlschranks" beschrieben. Hinwels! - Sie dürfen die Eisschicht nicht mit Gewalt oder mit scharfen Gaganständen entfernen. - Sie dürfen das Ablauen nicht mit z. B. einem Föhn beschleunigen.

7.3 Türverschluss

Wenn die Tür nicht richtig geschlossen ist, bildet sich Eis im Kühlschrank. Um herauszufinden, ob die Tür ordentlich schließt, schließen Sie die Tür mit einem Stück Papier dazwischen. Ziehen Sie an dem Papier. Wir es festgehalten, dann schließt die Kühlschranktür. Läst, lässt sich aber das Papier ohne Weiteres herausziehen, dann schließt die Tür ungenügend. Führen Sie diesen Test regelmäßig an allen vier Seiten des Kühlschanks durch.

Wenn die Tür offenbar nicht ordentlich schließt, kontrollieren Sie bitte, ob die Türverriegelung die Tür richtig geschlossen hält.

7.4 Gebrauch Im Winter

Gebrauchen Sie den Kühlschrank bei einer Außentemperatur unter 8°C, dann installieren Sie die Thetford Winterverkleidung (siehe Abbildung 6) für Ihre Lüftung. Diese Verkleidung schützt Ihren Kühlschrank vor der kalten Luft. Die Winterverkleidung ist ein Zubehör für Ihren Kühlschrank und ist bei Ihrem Wohnmobilhändler erhältlich.

Tipp! Es ist auch angeraten, die Winterverkleidung zu verwenden, wenn das Fahrzeug längere Zeit nicht benutzt wird.

7.5 Wartung der Gasanlage

Wartung und Inspektionen der Gas- und der elektrischen Anlage haben durch qualifiziertes Personal zu erfolgen. Es wird empfohlen, diese Arbeiten von einem Kundendienstzentrum ausführen zu lassen. Eine Liste qualifizierten Personals erhalten Sie von der Abteilung Kundenservice von Thetford.

Hinweis! Gemaß europäischer Rechtspruchung in Bezug auf Gasanlagen und Verbrennungsauslässe müssen folgende Regeln befolgt werden. Diese fallen in die Verantwortung des Benutzers:

- Geräte für den Betrieb mit Flüssiggas müssen vor der ersten Nutzung und danach jährlich inspiziert werden. Nach der Inspektion wird ein Zertifikat ausgegeben.

- Der Gasbrenner muss mindestens einmal im Jahr und darüber hinaus so oft wie nötig gereinigt werden.

- Bei Benutzung eines Gasschlauchs muss dieser jährlich kontrolliert werden. Gasschläuche haben eine eingeschränkte Lebensdauer und müssen deshalb in regelmäßigen Abständen ersetzt werden. Kontrollieran Sie den Schlauch regelmäßig auf Brüche, Risse und Alterung und ersetzen Sie den Schlauch im Zweifelsfall. Achten Sie auch auf die maximale Lebensdauer des Schlauchs und ersetzen Sie ihn rechtzeitig gemäß den Zeitintervallen, die durch den Hersteller oder regionale Richtlinien vorgegeben sind.

- Als Ersatz für den Gasschlauch muss ein zugelassener Gasschlauchtyp gemäß der regionalen gasezlichen Vorschriften genommen werden. Schließen Sie den Schlauch so an, dass er nicht verdreht ist oder sich drehen kann, und dass er nirgendwo geknickt wird.

- Wagen der aingeschränkten Lebensdauer das Gasschlauchs muss dieser so montiert werden, dass es jederzeit auf einfache Weise möglich ist, ihn zu ersetzen.

Reservelampen erhalten Sie von der Abteilung Kundenservice von Thetford.

7.6 Checkliste für die Wartung

Dieser Kühlschrank dient Ihnen jahrelang, wenn Sie regelmäßig die folgende Checkliste durchgehen:

- Halten Sie Ihren Kühlschrank stets sauber. Siehe Abschnitt 6.1 "Reinigen". - Tauen Sie den Kühlschrank so oft wie nötig ab. Siehe Abschnitt 6.2 "Abtauen". - Überprüfen Sie regelmäßig den Verschluss der Tür. Siehe Abschnitt 6.3 "Türverschluss". - Achten Sie darauf, dass die Lüftung nicht blockiert ist. - Reinigen Sie regelmäßig die Lüftungsgitter.

7.7 Insektengitter

Der Lüfter wird durch ein Gitter geschützt, damit keine Insekten in den Brennbereich des Kühlschranks gelangen können. Dieses Gitter muss regelmäßig gereinigt werden, damit ein ausreichender Luftstrom gewährleistet wird. Wenn Sie den Kühlschrank bei extrem hohen Außentemperaturen benutzen, können Sie das Gitter zeitweilig entfernen, damit der Luftstrom verstärkt und die Kühlleistung des Kühlschranks erhöht wird.

8 AUFBEWAHRUNG

Wenn Sie Ihren Kühlschrank über einen längeren Zeitraum nicht benutzen, führen Sie vorher bitte folgende Schritte durch:

- Entfernen Sie alle Lebensmittel:

- Schalten Sie den Kühlschrank aus:

- Reinigan Sie den Kühlschrank, wie in Punkt 6.1 "Reinigen" beschrieben;

- Schließen Sie den Gashahn der Gaszufuhr zum Kühlschrank:

- Öffnen Sie die Tür des Kühlschranks einen Spalt und fixieren Sie sie mit dem

speziellen Haken bei der Türverriegelung (Liftungsstellung):

- Decken Sie die Be- und Entlüftungsgitter mit der Winterabdeckung ab.

9 STÖRUNGEN UND LÖSUNGEN

Wenn Ihr Kühlschrank nicht richtig kühlt oder nicht startet, dann gehen Sie die folgende Checkliste durch. Sollte dies zu keiner Lösung führen, dann nehmen Sie bitte mit der Abteilung Kundendienst in Ihrem Land Kontakt auf (siehe die Adressen am Ende dieser Gebrauchsanweisung). Wir helfen Ihnen gern.

- Überprüfen Sie, ob Sie entsprechend den Anleitungen aus Kapitel 4 oder 5

"Kühlschrank einschalten" vorgegangen sind.

- Überprüfen Sie, ob der Kühlschrank waagarecht steht.

- Überprüfen Sie, ob eine Energiequelle verfügbar ist.

9.1 Problem: Der Kühlschrank arbeitet nicht mit Gas

Mögliche Ursache Was Sie tun können

a) Die Gasflasche ist leer

b) Ein Sperrventil der Gasversorgung

ist geschlossen. Gasversorgung.

a) Ersetzen Sie die Gasflasche.

b) Öffnen Sie das Sperrventil der

9.2 Problem: Der Kühlschrank arbeitet nicht mit 12 V

Mögliche Ursache Was Sie tun können

a) Die 12V-Sicherung ist defekt.

a) Setzen Sie eine neua Sicherung ein

(Camper → Sicherungskasten

Camper

Auto →Sicharungskasten Auto)

b) Der Akku ist leer.

b) Testen Sie den Akku und laden Sie

9.3 Problem: Der Kühlschrank kühlt nicht ausreichend

Mögliche Ursache Was Sie tun können

a) Unzureichende Lüftung für den

Kühlschrank, des Kühlschranks verde

b) Der Thermostat steht zu niedrig.

a) Überprüfen Sie, ob die Lüftung

kt ist.

b) Stellen Sie das Thermostat höher.

c) Auf dem Kühlelement ist zu viel Eis.

c) Überprüfen Sie, ob die Tür richtig

schließt und tauen Sie den

Kühlschrank ab.

d) Es werden zu viele warme

d) Lassen Sie die Lebensmittel erst

Lebensmittel gleichzeitig bewahrt.

ihlen.

e) Der Gasbrenner ist verschmutzt.

e) Lassen Sie den Gasbrenner reinigen.

f) Die Tür schließt nicht richtig.

f) Kontrollieren Sie den Türverschluss.

10 Fehlerdiagnose über das LCD-Display

Kühlschränke mit LCD-Display verfügen über ein spezielles Diagnosefeld, auf dem bei einem vorliegenden Fehler ein Fehlercode angezeigt wird.

• Fehler 1: Die Wechselstromversorgung (230 V) für das Helzelement
  liegt 75 % unter der erforderlichen Betriebsspannung. Maßnahme: Wenden Sie sich an Ihren Händler oder an ein Thetford-Kundendienstzentrum.

- Fehler 2: Die Gleichstromversorgung (12V) für das Heizalement liegt 75 % unter der erforderlichen Betriebsspannung. Maßnahme: Wenden Sie sich an Ihren Händler oder an ein Thetford-Kundendienstzentrum.

- Fehler 3: Die Wechselstromversorgung für das Haizelement ist EINGESCHALTET, obwohl sie AUSGESCHALTET sain sollte. Maßnahme: Wenden Sie sich an Ihren Händler oder an ein Thetford-Kundendienstzentrum.

- Fehler 4: Die Gleichstromversorgung für das Heizelement ist EINGESCHALTET, obwohl sie AUSGESCHALTET sein sollte. Maßnahme: Wenden Sie sich an Ihren Händler oder an ein Thetford-Kundendienstzentrum.

- Fehler 5: Es wurde eine Flamme festgestellt, obwohl das Gas AUSGESCHALTET sein sollte. Maßnahme: Wenden Sie sich an Ihren Händler oder an ein Thetford-Kundendienstzentrum.

- Fehler 6: Das Gasventil wurde als EINGESCHALTET fastgestellt, obwohl es AUSGESCHALTET sein sollte. Maßnahme: Wenden Sie sich an Ihren Händler oder an ein Thetford-Kundendienstzentrum.

- Fehler 7: Das Gasventil wurde als AUSGESCHALTET festgestellt, obwohl es EINGESCHALTET sein sollte. Maßnahme: Wenden Sie sich an Ihren Händler oder an ein Thetford-Kundendienstzentrum.

- Fehler 8: Die Wechselstromversorgung (230V) liegt 20 % unter der erforderlichen Betriebsspannung.

Maßnahme: Sie haben den manuellen Wachselstrommodus (230V) eingestellt, aber es ist keine entsprechende Energiequelle verfügbar. Überprüfen Sie, ob Sie den Stecker in eine 230 V Netzsteckdose eingestellt haben. Falls ja, ist die entsprechende Stromversorgungsquelle zu schwach. Wandan Sie sich bitta an Ihren Stromversorger.

- Fehler 9: Gaszufuhr unterbrochen, da die Flamme nicht innerhalb von 30 Sekunden gezündet werden konnte.

Maßnahme: Sie haben den manuellen Gasmodus eingestellt, aber die Flamme konnte nicht gezündet werden. Überprüfen Sie, ob Ihre Gasflasche laer ist oder ob eines der Absperventile für das Gas geschlossen ist. Wählen Sie eine andere Energiquoteile. Setzen Sie den Köhlschrank 3 - 4 mal im Gasmodus zurück, bis die Flamme gezündet wird. Falls das Problem fortbesteht, wenden Sie sich bitte an Ihren Händler

oder an ein Thetford-Kundendienstzentrum.

• Fehler 10: Es wird kein Signal „Motor läuft“ angezeigt, und der manuella Gleichstrommodus (12V) ist eingestellt.
  Maßnahme: Der manuelle Gleichstrommodus ist eingestellt, aber der Motor Ihres Fahrzeugs läuft nicht. Der Kühlschrank kann nur im 12V Modus kühlen, wenn der Motor Ihres Fahrzeugs läuft. Starten Sie den Motor Ihres Fahrzeugs oder wählen Sie eine andere Energiequelle.

- Fehler 11: Es ist keine Energiequelle verfügbar, und der AUTO Modus ist eingestellt.

Maßnahme: Der AUTO Modus ist eingestellt, aber es ist keine Energiequelle verfügbar. Starten Sie den Motor oder stellen Sie eine Verbindung zum 230 V Stromnetz her oder öffnen Sie die Gaszufuhr oder setzen Sie den Kühlschrank durch einmalings Aus- und Wiedereinschalten zurück

- Fehler 12: Wenden Sie sich an Ihren Händler oder an ein Thetford-Kundendienstzentrum.

- Fehlar 13: Temperatursensorfehler, der Sicherheitsmodus (BOS) wird automatisch eingestellt.

Maßnahme: Überprüfen Sie, ob der Stecker oberhalb der Lamelle im Inneren des Kühlschranks richtig eingesteckt ist. Falls ja, wenden Sie sich an Ihren Händler oder an ein Thetford-Kundendienstzantrum.

- Fehlar 14: Die wechsalseitige Kommunikation zwischen Bedienelement und Steuergerät ist unterbrochen.

Maßnahme: Wenden Sie sich an Ihren Händler oder an ein Thetford-Kundendienstzentrum.

11 GARANTIE, KUNDENDIENST UND HAFTUNG

11.1 Garantie

Thetford B.V. gewährt Endbenutzern von Thetford Kühlschränken eine Garantie von drei Jahren. Im Falls eines Defekts innerhalb der Garantiazait repariert oder ersetzt Thetford das Produkt. Die Kosten für das Ersatzgerät, der Arbeitslohn für das Ersetzen von defekten Teilen und/oder die Kosten für die Ersatzteile selbst gehen zu Lasten von Thetford.

1. Um diese Garantie in Anspruch nehmen zu können, muss der Benutzer das Produkt zu einem von Thatford anerkannten Kundendienstbatrieb bringen, wo der Garantieanspruch beurteilt werden wird.

2. Falls bei der Reparatur Teile des Produkts auf Garantiebasis ersetzt werden, gehen diese Teile in den Besitz von Thetford über.

3. Die gültigen gesetzlichen Bestimmungen für Verbraucher werden durch diese Garantiebestimmungen nicht außer Kraft gesetzt.

4. Diese Garantie ist nicht für Produkte gültig, die zu kommerziellen Zwecken gebraucht werden oder wurden.

5. Jedweder Garantieanspruch verfällt in einem der folgenden Fälle:

- Das Produkt wurde unsachgemäß benutzt oder die Vorschriften der Gebrauchsanweisung wurden nicht befolgt;

- Das Produkt wurde nicht vorschriftsmäßig installiert;

- An dem Produkt wurden Veränderungen vorgenommen:

- Das Produkt wurde von einem nicht durch Thetford anerkannten Kundendienstbetrieb repariert;

- Die Seriennummer oder der Produktcode wurde verändert;

- Der Schaden an dem Produkt ist durch Umstände entstanden, die außerhalb der normalen Benutzung des Produkts selbst liegen.

11.2 Haftung

Thetford haftet nicht für Einbußen und/oder Schäden als direkte oder indirekte Folge der Benutzung des Kühlschranks.

12 UMWELTSCHUTZ

Von Thetford B.V. produzierte Kühlschränke sind FCKW-frei. Dar größte Teil des Kühlschranks ist recyclebar.

Bringen Sie den Kühlschrank am Ende seiner Lebensdauer zu einem örtlichen Recyclingbetrieb, um eine umweltgerechte Entsorgung zu gewährleisten.

Tipps zur Energieeinsparung

- Installieren Sie den Kühlschrank und schalten Sie ihn rund 12 Stunden vor der Benutzung ein.

- Setzen Sie den Kühlschrank nicht direktem Sonnenlicht aus.

- Bei einer Umgebungstemperatur von rund 25 °C können Sie den Kühlschrank bei mittlerern Stand des Thermostats arbeiten lassen (sowohl bei Gas als auch bei Netzspannung).

- Bewahren Sie wenn möglich vorgekühlte Lebensmittel.

- Öffnen Sie die Tür nur kurz, wenn Sie Dinge entnehmen oder einstellen.

- Tauen Sie den Kühlschrank regelmäßig ab.

9 PANNES ET SOLUTIONS

5.3.1 Automatfunktion

5.4.1 Automatfunktion

6.3.1 Automatfunktion

6.4.1 Automatfunktion

b) Batteriet er flatt.

a) 12 V sikringen er defekt.
