BEDIENUNGSANLEITUNG AI-S ZOOM-NIKKOR 180-600MM F/8 NIKON

OBJEKTIVPFLEGGE -Seite 26

Français Page 18

SOINS A APPORTER A VOTRE OBJECTIF

Espanol Pagina 22

CUIDAD DEL OBJECTIVO Pagina 27

A

B

各部の名称

1 距離目盛

10 操作操作止息

2 距離目盛基準線

11 操作リング

3 被写界深度目盛

（卜合）

4絞指標

12焦点距离目盛

5 紙目盛

13 負革アレット

6 フアインダ—内表示用紋目盛

14三脚座止心

7 露出計連動ガイド

15 絞りん格

8開放F值連動ガイド

16三脚座

9 一

はしもに

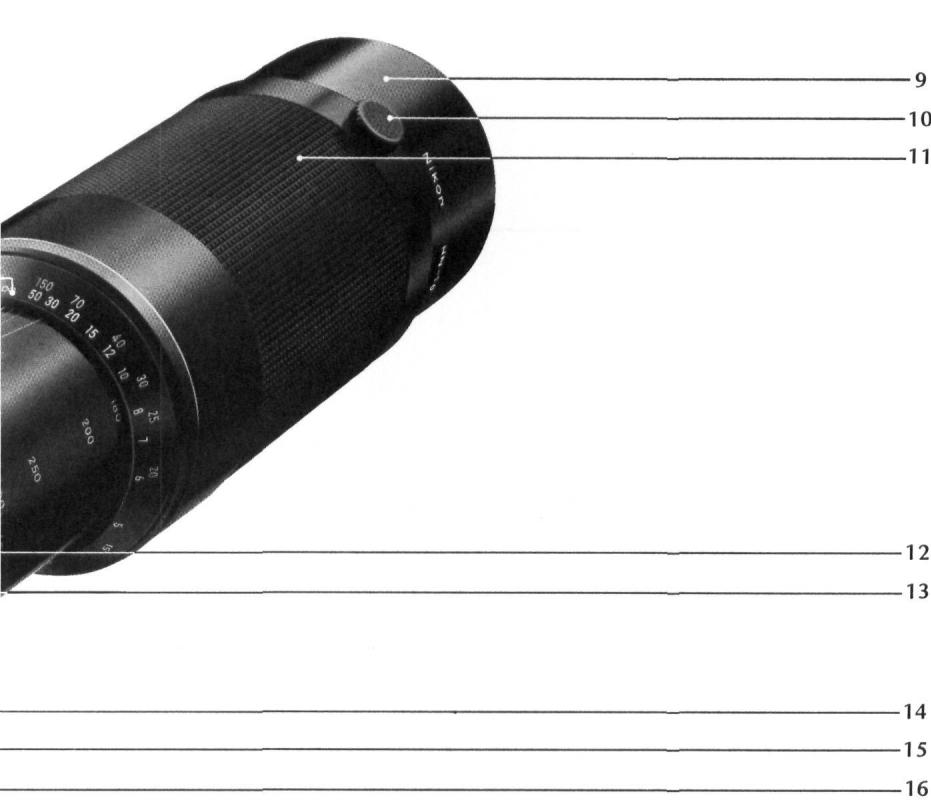

10 Klemmschraube des Entfernungs-/Brennweitenring

3 Scharfentiefeskala

11 Entfernungs-/Brennwietenring

4 Blendenindexpunkt

12 Brennweitenskala

5 Blendenskala

13 Schulterriemenose

6 Blendenskala für Sicher-Direktablesung

14 Klemmschraube des Stativ-Drehringes

7 Steuerkurve

15 Blendenring

8 Anschlag für Blendenkupplung

16 Drehring des Stativsockels

VORWORT

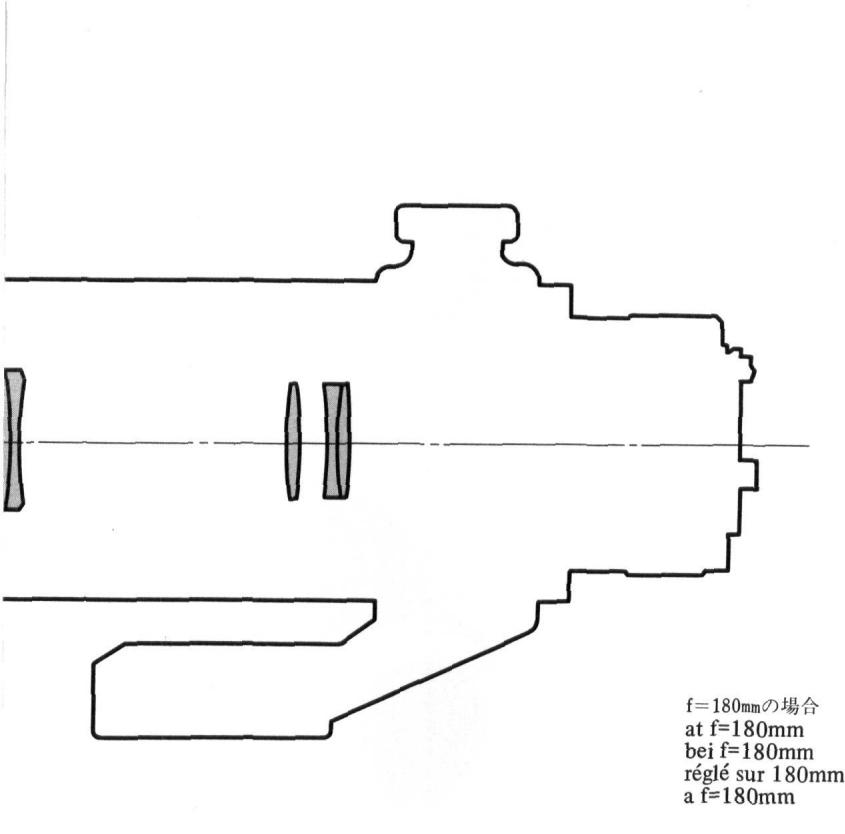

Das Zoom-Nikkor ED 180-600mm f/8 ist ein spezielles Vario-Fernobjektiv, dessen optisches System sich aus 18 Linsen in 11 Gliedern zusammensetzt. Zur Erreichung optimaler Leistung besitzt das Objektiv eine Linsen aus Nikon-ED-Glas mit sehr niedriger Dispersion zur Korrektion der Farbfehler und Verringerung anderer Aberrationen. Die Verwendung von ED-Glas in this dem Objektiv gestattete die Beseitigung von 90% des sekundären Spektrums (d.h. der Frabrestfehler) über den gesamten Wellenlängenbereich von 400 - 1000nm . Die Folge sind außergewähllich hohe Schärfen- und Kontrastleistung bei allen Blenden, einschließlich der vollen Offnung. Die weltgehenden Korrektion macht eine Nachfokussierung bei infrarotaufnahmen überflüssig.

Die NIC-Mehrschichtenvergütung aller Glas-Luft-Flächen führt zu einer weiteren Leistungsverbesserung durch hohenen Kontrast und natürlichere Farwiedergabe. Darüber hinaus verringt die NIC Streulicht und Reflexe von starken Lichtquellen im Bildfeld.

Das Objektiv besitzt eine Steuerkurve für die automatische Lichtstärkeneingabe (AI) in entsprechend eingerichteten Kameras*. In Verbindung mit der Springblende gestattet die Steuerkurve Offenblendenmessung.

Weitere hervorstehende Merkmale这点es Zoom-Nikkor ED sind seine verhältnismäßig kompakte Bauweise (Baulänge nur 402mm ), der mechanisch gesteuerte Variator, der Scharfeinstellung und Brennweitenänderung mit einem einzigen Einstellung gestattet, der drehbare Stativring zur Stativbefestigung des Objektivs, die mit 2,5m außerordentlich nahe Grenze des Einstellbereichs und die Klemmvorrichtung des Einstellrings. Das Filtergewinde hat 95mm Durchmesser; eine Gegenlichtblende mit Schraubfassung gehört zum Lieferumfang.

• Dieses Objektiv ist nicht mit einem Belichtungsmesser-Kupplungsschuh ausgerüstet. Wir das Objektiv in eine Nicht-AI Nikon-Kamera eingebaut, muß die Belichtungsmessung mit der Arbeitsblendenmethmode erfolgen. (Weitere Einzelheiten enthalten Sieitte der Bedienungsanleitung der Kamera.)

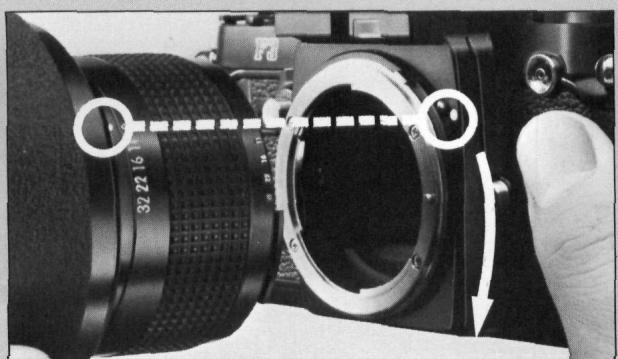

ANSETZENDESOBJEKTIVS

A

Zum Ansetzen des Objektivs wird es so in das Kamerabajonett eingesetzt, daß sich die indices am Objektiv und am Kameragehäuse gegenüber stehen. Dann wird das Kameragehäuse nach rechts geschwenkt, bis es hörbar einrastet. Zur Trennung von Objektiv und Kameragehäuse Entriegelungsknopf an der Kamera drücken und Kameragehäuse gleichzeitig nach links drehen.

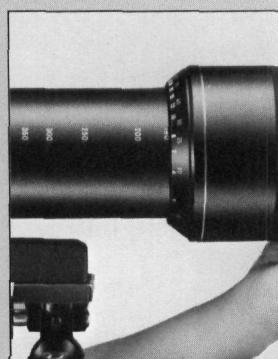

STATIVBEFESTIGUNG

Zur vollen Ausnutzung der hohen optischen Leistung des Objektivs durch einwandfrei Bildschärfe empfehl't sich seine ausschliebliche Verwendung mit Stativ. Das Objektiv besitzt hierfür einen stabilen, um 360^ drehbaren Stativring.

Gewindebuchse des Stativrings zur Anbringung auf einem Stativ über dessen Anzugs-schraube bringen und diese anziehen. Zur Drehung des Objektivs mit angesetzter Kamera (Wechsel zwischen Quer- und Hochformat) Klemmschraube des Stativrings lösen, Objektiv in die gewünschte Stellung drehen und Klemmschraube wieder anziehen. Die Einstellung wird durch Rastungen in Abständen von 90^ erleichtert.

SCHARFEINSTELLUNG

B

Die automatische Springblende these Objektivs gestattet die Fokussierung bei voller Öffnung. Zur Einstellung zunachst Klemmschraube des Entfernungs-/Brennwitenringes lösen und Ring drehen, bis das Mattscheibenbild scharf ist. Die Scharfeinstellung bleibt auch bei Veränderung der Brennweite erhalten.

Zur Voreinstellung des Objektivs nach der Enternungsskala wird der Entfernungs-/Brennweitenring gedreht, bis der abgemessene oder geschätzte Aufnahmeabstand gegenüber dem Entfernungsindex auf dem Objektivtubus liegt.

Bei extrem hohen und niedrigen Temperatures kann es gegenüber normalen Temperatures zu leichten Veränderungen in der Brennweite kommt. Um richtig zu fokussieren, dreht man in diesen Falle den Enternungsring des Objektivs liegt über die Unendlich-Position hinaus.

Empfohlene Mattscheiben

Verschiedene, auswechselbare Mattscheiben sind zur Nikon F2 und F3 erhältlich, um jedem Objektiv und jeder Aufnahmesituation gerecht zu werden. In der unterstehenden Tabelle sind jene Mattscheiben aufgeführct, die sich bei Verwendung des Zoom-Nikkor ED 180-600mm f/8 Objektiv an besten eignen.

■Bei Befestigung des Telekonverter TC-300 am Objektiv die folgende Tabelle benutzen.

■Bei Befestigung des Telekonverter TC-14 am Objektiv die folgende Tabelle benutzen.

= Ausgezeichnete Scharfeinstellung
= Ausreichende Fokussiermöglichkeit

Schnittbild-Indikator, Mikroprismen bzw. Fadenkreuz dunkeln ab. Fokussierung auf Mattscheiben-Umfeld.

= Brauchbare Scharfeinstellung
Geringe Vignettierung oder Moiré-Muster (im Mikroprismenraster). Dies hat aber keinen Einfluss auf den Film.
= Keine Belichtungsmessung möglich; Einstellscheiben/Objektiv-Kombination gestattet nur Fokussierung

Leeres Feld bedeutet unbrauchbar.

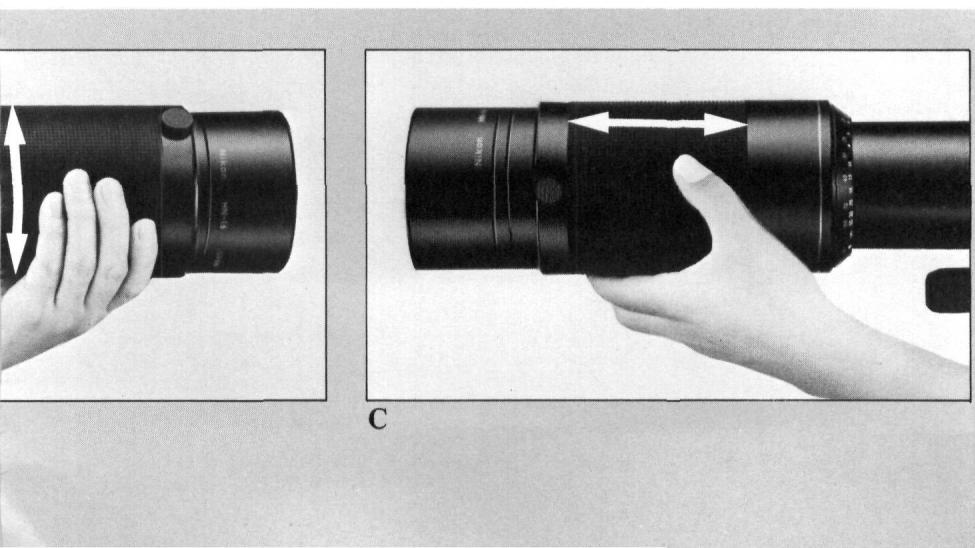

BRENNWEITENEINSTELLUNG

C

Die Brennweiteneinstellung erfolgt durch axiale Verschiebung des Entfernungs-/Brennweitenrings, bis der gewünschte Bildausschnitt erzielt ist. Zur leichteren Einstellung einer bestimmten Brennweite sind die Stellenungen für 180mm , 200mm , 250mm , 300mm , 350mm , 400mm , 500mm und 600mm grviert. Selfstverständlich kann auch jeder beliebige Brennweite zwischen diesen Werten eingestellt werden.

SCHÄRFENTIEFENSKALA

Die Scharfentiefe (d.h., der Bereich einwandfrei Bildschärfe zu beiden Seiten der Einstellebene) wird durch farbige Linien auf dem Objektivtubus angezeigt. Die beiden gleichfarbigen Linien zu beiden Seiten des weißen Einstellindexes entsprechen den Blendenzahlen gleicher Farbe. Selfstverständlich ist auch eine visuelle Beurteilung der Scharfentiefe im Sicherer möglich, wenn der Abblendknopf am Kameragehause gedrück wird.

TECHNISCHE DATEN

Brennweitenbereich: 180mm 600mm

Offnungsverhältnis: 1:8

Optischer Aufbau: 18 Linsen in 11 Gliedern

Bildwinkel: 13^40^ 4^10^

Entfernungsskala: mit Meter- und Fuß-Gravur von 2,5m (8,5 ft) bis Unendlich (∞)

Entennungs- und Brennweiteneinstellung: über einen einzigen Einstellring; Brennweitegravuren: 180mm, 200mm, 250mm, 300mm, 350mm, 400mm, 500mm und 600mm; mit Klemmschraube

Blendenskala: Von 8 32 , sowohl auf Einstellskala als auch auf zweiter Skala für Direktablesung im Sicher

Blendenart: Vollautomatisch

Belichtungsmessung: Bei voll geöffneter Blende; mit Steuerkurve für AI-Kameras

Stativbefestigung: über Buchse im Stativring; Stativring drehbar zum Wechsel zwischen Quer- und Hochformat; Rastungen in Abständen von 90^ ; mit Klemmschraube

Filtergewinde: 95mm× 1,0mm

Filter: 95mm ,mit Schraubfassung

Kamera-Anschluß: Nikon Bajonett

Abmessungen: 105mm × 402mm Gesamtlänge; 395mm Länge vom Flansch

Gewicht: ca. 3400g

Zubehör
Einschraubbarer Frontdeckel 95mmφ	Einschraubbare Filter 95mmφ
Sonnenblende HN-16 mit Schraubfassung 95mmφ	Lederköcher CZ-1860
Hinterer Objectivdeckel LF-1	Telekonverter TC-300
Schulterriemen	Telekonverter TC-14

ZUR NIKKOR-ED-REIHE

In der Vergangenheit beschrankte sich die Korrektion der Farbefehler in Aufnahmeobjektiven im wesentlichen auf eine einwandfreie Strahlenvereinigung für zwei Lichtwellenlangen, meinst Blau und Rot. Selfb wenn man so korrigierte Objekte als "achromatisch" bezeichnet, laßt sich eine gewisse unerwünschte Restdispersion-das sogenannte sekundäre Spektrum-nicht vollig beseitigen. Dieses sekundäre Spektrum setzen die Grenzen fur Kontrast- und Scharfenleistung, insbesondere bei voller Öffnung. Teleobjekte sind besonderss anfällig fur diese Farbefehler, Denn mit zunehmender Brennweite macht sich das sekundäre Spektrum immer stärker bemerkbar.

Die Nikkor-ED-Reihe besteht aus Tele- und Fernobjektiven mit Linsen aus einem von der Nippon Kogaku entwickelten Spezialglas besonders niedriger Dispersion (ED = Extra-low Dispersion). Wenngleich these Glas dem Calcium Fluorid ähnet, bleibt sein Brechungsindex über einen großen Temperaturbereich konstant, so daß die Verschiebung der Bildebene wesentlich geringer ist. Darüber hinaus ist ED-Glas viel harter und kratzfester. Dadurch laßt es sich zur Erzielung optimaler Korrektion der Farbfehler über den großsmöglichen Wellenlangenbereich auch in Frontund Hinterlinsen verwenden. Einige Objekte der ED-Reihe sind soweitgehend korrigiert, daß sich die Bildschäfe gleichmäßig bis in den Infrarotbereich hinein erstreckt. Bei diesen Objektiven ist nicht einmal mit Infrarotfilm eine Fokuskorrektur notwendig. Andere Objekte der Baureihe konnten durch Verwendung von ED-Glas besonderss kompakt gehalten werden. Bei diesen jedoch ist für Infrarotaufnahmen eine Fokuskorrektur erforderlich. Welcher dieser beiden Arten Ihr ED-Objektiv auch angehört, seine Scharfen- und Kontrastleistung ist ungewöhnlich hoch.

NOMENCLATURE

• Wenngleich die Linsenoberflächen des Objektivs immer sauber gehalten werden sollenen, muß ein grobes Säubern vermieden werden. Reinigen Sie mit einem weichen, saubenem Baumwolltuch, das vorher mit Alkohol angefeucht warde, um Fett oder Fingerabdrücke von der Glasoberfläche zu entfernen. Wenn Sie zum Reinigen des Objektivs Äther verwenden, erscheint manchal ein Schmutzfleck auf der Oberfläche eines multicoating-Objektivs. Wenn das einmal vorkommen sollte, noch einmal mit einem in Alkohol angefeuchteten Baumwolltuch abwischen.
• Die Frontlinse des Objektivs sollte grundsätzlich durch einen UV-Filter vor Staub und Beschädigung geschlossen werden. Auch die Gegenlichtblende bewährt sich als Frontlinsenschutz.
• Bei Nichtbenutzung sollte der vordere Objektivdeckel grundsätzlich aufgesetzt bleiben.
• Wird das Objektiv ohne Kameragehause aufbewahrt, sollen den vorderer und hinterer Objektivdeckel aufgesetzt sein.
• Zur Aufbewährung im Leder-Objektivkocher den Enternungssring auf unendlich () einstehen.
