BEDIENUNGSANLEITUNG ISO BabyGO

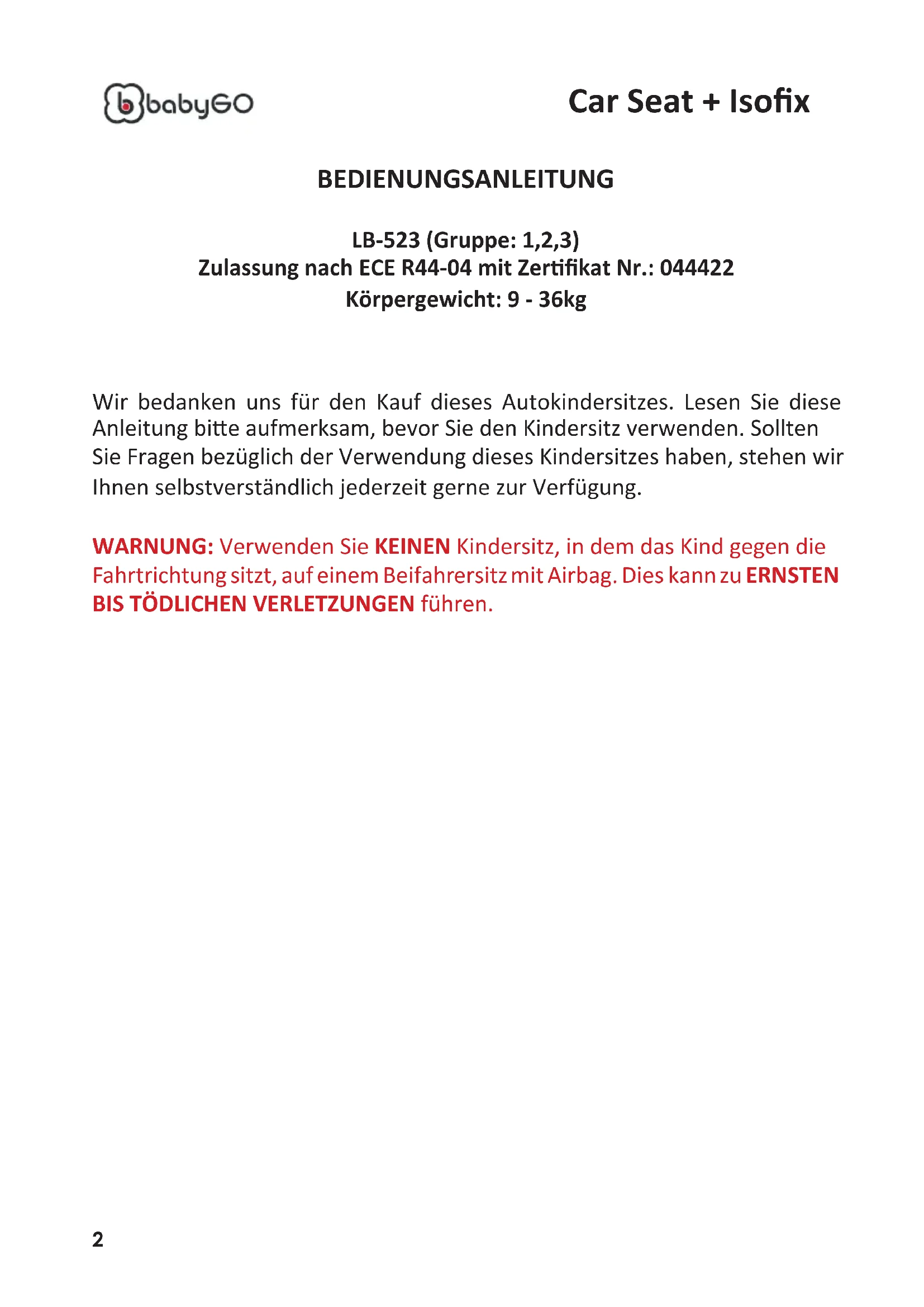

ULTÉRIEURE. LIRE ATTENTIVEMENT. Car Seat + IsoxBEDIENUNGSANLEITUNG LB-523 (Gruppe: 1,2,3) Zulassung nach ECE R44-04 mit Zerkat Nr.: 044422 Körpergewicht: 9 - 36kg Wir bedanken uns für den Kauf dieses Autokindersitzes. Lesen Sie diese Anleitung bie aufmerksam, bevor Sie den Kindersitz verwenden. Sollten Sie Fragen bezüglich der Verwendung dieses Kindersitzes haben, stehen wir Ihnen selbstverständlich jederzeit gerne zur Verfügung. WARNUNG: Verwenden Sie KEINEN Kindersitz, in dem das Kind gegen die Fahrtrichtung sitzt, auf einem Beifahrersitz mit Airbag. Dies kann zu ERNSTEN BIS TÖDLICHEN VERLETZUNGEN führen.

1. Dies ist ein „Universal“-ISOFIX-Kinderrückhaltesystem. Es ist nach der

Regulierung Nr. 44-04 inklusive aller Anhänge für den allgemeinen Gebrauch in Fahrzeugen mit einem ISOFIX-Befesgungssystem zuge- lassen. (siehe Fahrzeugtypenliste)

2. Dieser Sitz passt für Fahrzeuge mit als ISOFIX-Posionen zugelassenen

Posionen (genaue Informaonen nden Sie in der Bedienungsanlei- tung des Fahrzeugs).

3. Dieses Produkt ist für die folgenden Gewichtsklassen und ISOFIX-

Größenklassen vorgesehen: Gruppe 1 (9-18kg); B

1. Dies ist ein „Universal“-Kinderrückhaltesystem. Es ist nach der Regulie-

rung Nr. 44-04 inklusive aller Anhänge für den allgemeinen Gebrauch in Fahrzeugen zugelassen und passt auf die meisten, aber nicht auf alle Fahrzeugsitze.

2. In Fahrzeugen, für die der Hersteller im Fahrzeughandbuch erklärt,

dass das Fahrzeug für die Aufnahme von „Universal“ Kinderrückhal- tesystemen für diese Altersgruppe vorbereitet ist, wird der Sitz sehr wahrscheinlich passen.

3. Die Einstufung dieses Kinder-Rückhaltesystems als „Universal“-

Rückhalte system erfolgte unter strengeren Bedingungen, als bei frühe- ren Modellen, die nicht mit diesem Hinweis versehen sind.

4. Falls Sie Zweifel haben, fragen Sie bie den Hersteller des

Kinderrückhalte systems oder den Händler. WICHTIG – Der Kindersitz muss mit einer ISOFIX - Befesgung und einem 3-Punkt - Sicherheitsgurt installiert werden, die nach der Besmmung UN/ECE Nr. 16 oder einer vergleich- baren Norm zugelassen sind. EXTREME GEFAHR Dieses Kinderrückhaltesystem darf nicht auf Beifahrersitzen mit Air- bag (SRS) verwendet werden.

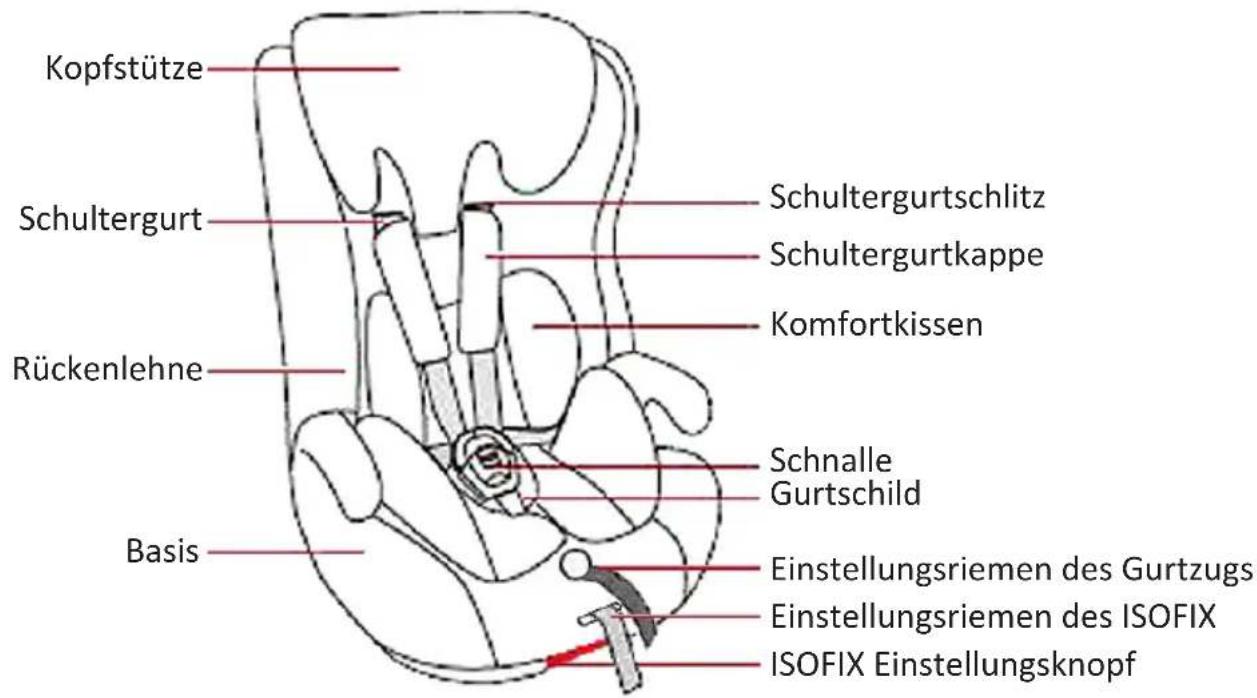

Car Seat + Isox1. Auau ISOFIX-Entriegelungsknopf ISOFIX-Verriegelungsanzeiger Basis Einstellungsriemen des Gurtzugs Einstellungsriemen des ISOFIX ISOFIX Einstellungsknopf Gri zum Einstellen der Kopfstützenhöhe Einsteller für den oberen Haltegurt Oberer Haltegurt ISOFIX-Befesgung Rückenlehne Gurtschild Schnalle Schultergurt Schultergurtkappe Komfortkissen Kopfstütze Schultergurtschlitz

Car Seat + Isox2. Funkon 1.Dieses Produkt wird als Rückhaltesystem für Kinder in Motor fahrzeugen bezeichnet. Es ist allgemein unter dem Namen Kinder autositz bekannt. Dieses Produkt zeichnet sich durch ein opmiertes bionisches Design und ein elegantes Aussehen aus.

2. Dieses Produkt ist mit einem modernen ISOFIX-System ausgestaet und

wird mit einer ISOFIX-Befesgung auf dem Fahrzeugsitz befesgt. Diese Installaon ist bequemer, stabiler und sicherer. Dieses Produkt ist auch mit einem oberen Haltegurt ausgestaet, der die Rotaon des Rückhaltesystems bei einem Frontalaufprall limiert.

3. Die Rückenlehne kann an die Größe des Kindes angepasst werden.

4. Dieser Kindersitz ist für Kinder mit einem Gewicht von 9-18kg (ungefähr

9 Monate bis 4 Jahre) geeignet. Er darf nur mit einem ISOFIX-System instal- liert werden.

5. Dieser Kindersitz kann ohne Gurt für Kinder mit einem Gewicht von

15-28kg (ungefähr 3 bis 7 Jahre) verwendet werden. Hierfür muss das Kind mit einem 3-Punkt-Sicherheitsgurt angeschnallt werden.

3. Sicherheitswarnung

Um die Sicherheit Ihres Kindes zu gewährleisten, lesen Sie bie diese Be- dienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Verwendung auf. Nichtbeachten der Anweisungen in dieser Anleitung kann ernste Verletzungen Ihres Kindes zur Folge haben.

1. Dieser Kindersitz darf nur für Kinder mit einem Gewicht von weniger als

18kg (Gruppe 1, 9-18kg) mit dem Gurt des Sitzes verwendet werden.

2. Dieser Kindersitz kann mit einer ISOFIX-Befesgung in Fahrtrichtung

3. Für ISOFIX-Installaon: Lesen Sie Anweisungen in der Bedienungsanlei-

tung des Fahrzeugherstellers.

4. Diese Bedienungsanleitung kann in dem dafür vorgesehenen Fach im

Kindersitz über den gesamten Nutzungszeitraum hinweg auewahrt werden.

5. Verwenden Sie diesen Kindersitz nicht zu Hause. Er ist nicht für die

Verwendung im Haus vorgesehen und sollte nur in einem Fahrzeug verwen- det werden.

6. Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichgt, während es in diesem

7. Wir empfehlen, diesen Kindersitz nach großen Belastungen bei einem

Car Seat + Isox8. Aus Sicherheitsgründen muss der Kindersitz in einem Fahrzeug für Kinder der Gruppe 1 mit der ISOFIX-Befesgung und für Kinder der Gruppen 2 und 3 mit einem 3-Punkt-Sicherheitsgurt gesichert werden, auch wenn Sie Ihr Kind nicht in den Sitz setzen.

9. Sämtliche Gurte, mit denen das Kind gesichert wird, müssen an den

Körper des Kindes angepasst werden. Dabei ist sicherzustellen, dass die Gurte nicht verdreht sind.

10. Beachten Sie bie, dass sämtliche Gurte nach unten gezogen werden

müssen, damit das Becken sicher gehalten wird.

11. Gepäck oder andere Objekte, die bei einer Kollision Verletzungen verur-

sachen könnten, müssen korrekt gesichert werden.

12. Die festen Teile sowie sämtliche Kunststoeile des Kinder-Rückhaltesys-

tems müssen so posioniert und installiert werden, dass sie im täglichen Gebrauch des Fahrzeugs nicht von einem verschiebbaren Sitz oder einer Tür des Fahrzeugs eingeklemmt werden können.

13. Um einem Sturz vorzubeugen, sollten Sie Ihr Kind immer mit den Gurten

sichern, wenn Sie es in diesen Kindersitz setzen.

14. Es ist sehr gefährlich, Modikaonen an diesem Sitz vorzunehmen oder

zusätzliche Teile zu installieren, die nicht von einer zuständigen Behörde zugelassen sind. Nichtbeachten der vom Hersteller des Kinder-Rückhalte- systems mitgelieferten Bedienungsanleitung kann schwerwiegende Folgen haben.

15. Dieser Kindersitz ist für Kinder mit einem Gewicht von 9-36kg vorgese-

hen. Er darf immer nur ein Kind genutzt werden und es dürfen keine ande- ren Objekte in diesem Sitz gelagert werden.

16. Das Kinderrückhaltesystem darf nicht ohne den Stoezug verwendet

17. Der Sitzbezug sollte mit keinem anderen als den vom Hersteller emp-

fohlenen Bezügen ersetzt werden, da der Bezug einen wesentlichen Teil der Rückhaltefunkon übernimmt.

18. Bevor Sie bewegliche oder verstellbare Teile des Kindersitzes einstellen,

müssen Sie Ihr Baby aus dem Kindersitz nehmen.

19. Der Kindersitz darf nicht direkter Sonneneinstrahlung ausgesetzt wer-

den, wenn der Sitz nicht mit einem texlen Bezug ausgestaet ist. Andern- falls kann der Sitz zu heiß für die Haut Ihres Kindes werden.

20. Verwenden Sie niemals einen gebrauchten Kindersitz, da Sie nicht aus-

schließen können, dass er zuvor nicht beschädigt wurde.

Car Seat + IsoxJA – KorrektNEIN – Zu niedrig NEIN – Zu hoch Dieser Kindersitz ist für die Installaon auf Sitzen in Fahrzeugen vorgesehen, die mit einer der europäischen Norm (ECE R44 oder äquiva- lente Norm) entsprechenden ISOFIX-Befes- gung ausgestaet sind. Wichg: Der Kindersitz muss für Kinder der Gruppe 1 mit der ISOFIX-Befesgung und für Kinder der Gruppen 2 und 3 mit einem 3-Punkt-Sicherheitsgurt befesgt werden. Verwenden Sie diesen Kinder- sitz nur in Fahrzeugen, die mit einer ISOFIX-Befesgung aus- gestaet sind.

4.1 Posion des Kindersitzes im Fahrzeug

Korrekter Sitz/geeignet

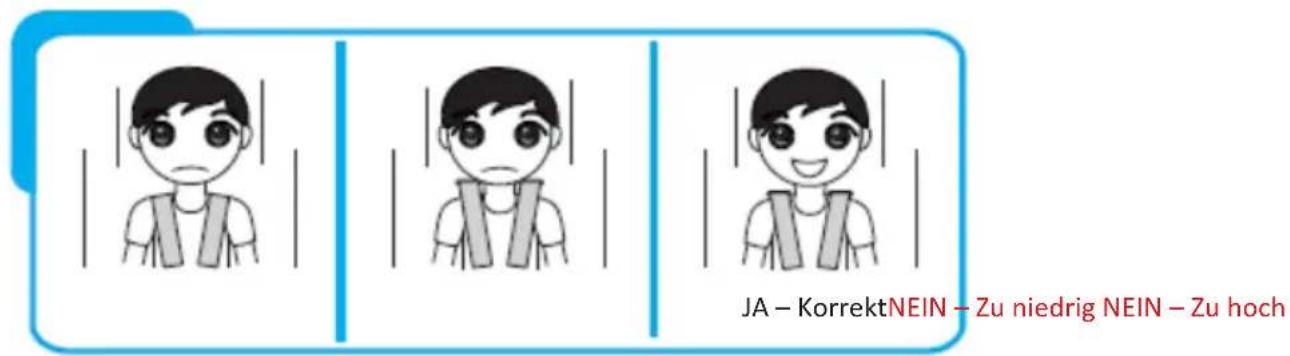

4.2 Überprüfen der Schultergurthöhe

Überprüfen Sie jedes Mal, wenn Sie den Sitz verwenden, dass die Schulter- gurte auf die richge Höhe für Ihr Kind eingestellt sind. Die Schultergurte müssen immer durch den Schlitz im Bezug eingefädelt werden, der sich am nächsten zur Oberkante der Schulter Ihres Kindes bendet.

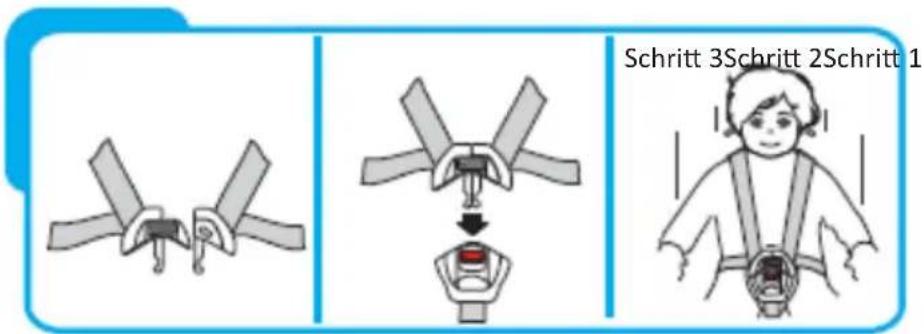

4.3 Richger Gebrauch des Gurtschlosses

Um das Gurtschloss richg zu nutzen, gehen Sie bie wie folgt vor: Schri 1: Setzen Sie die beiden Metallteile der Gurtschnalle zusammen. Schri 2: Schieben Sie die beiden Teile zusammen in den Schlitz des Schlos- ses, bis Sie ein „Klicken“ hören. Schri 3: Überprüfen Sie, dass die Gurtschnalle richg eingerastet ist, indem Sie die Schultergurte nach oben ziehen. Um den Gurt zu lösen, drücken sie auf den roten Knopf im Schloss, bis die beiden Metallteile aus dem Schloss heraus springen.

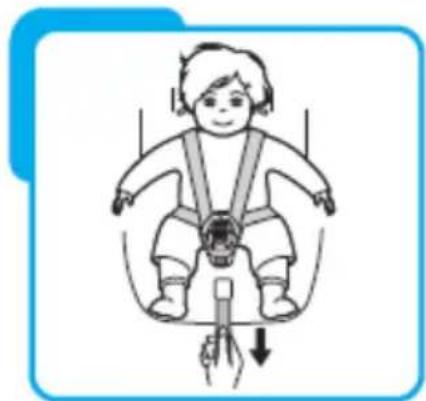

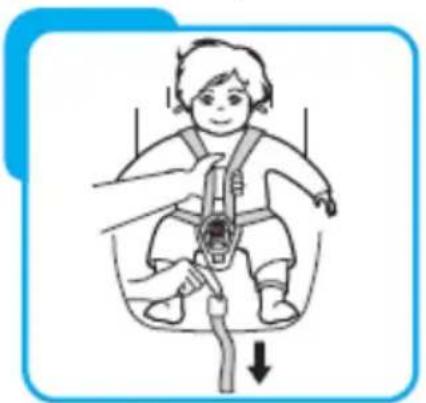

4.4 Einstellung und Gebrauch der Gurte

Ziehen Sie die Schultergurte nach oben, um die losen Abschnie in den Gurten zu span- nen und ziehen Sie dann am Verstellgurt, bis die Gurte vollständig fest angezogen sind. Die Gurte sollten so fest wie möglich ange- zogen, jedoch nicht unbequem für Ihr Kind sein. Zu lose Gurte können eine Gefahr darstellen. Überprüfen Sie die Gurteinstellung jedes Mal, wenn Sie Ihr Kind im Sitz anschnallen. Um die Gurte loser zu ma- chen, drücken Sie auf den Einsteller (unter dem Sitzbe- zug) vorne am Sitz. Drücken Sie den Einsteller nach unten und greifen Sie die beiden Schultergurte mit Ihrer anderen Hand. Ziehen Sie die Schultergurte in Ihre Richtung, um die Gurte loser zu machen. Die Gurte loser machen Die Gurte fester machen

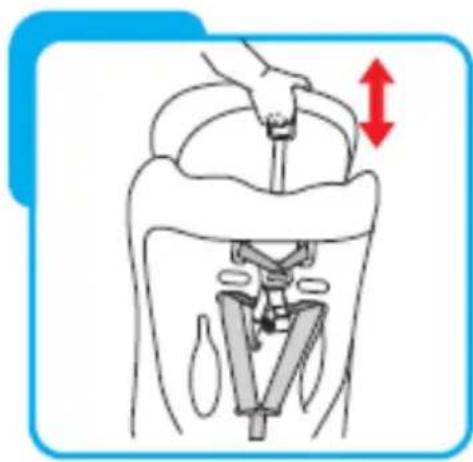

Car Seat + Isox4.5 Einstellung der Kopfstützenhöhe Die Kopfstütze kann in 5 Posionen verstellt werden, um sie an die unterschiedliche Größe der Kinder anzupassen. Heben Sie, wie in der Abbildung gezeigt, den roten Hebel an und stellen Sie die Kopfstütze auf die gewünschte Höhe ein. Wichg: Vergewissern Sie sich, dass die Kopf- stütze sicher in der gewünschten Posion ein- gerastet ist, indem Sie sie etwas nach oben oder unten bewegen, bis Sie eingerastet ist.

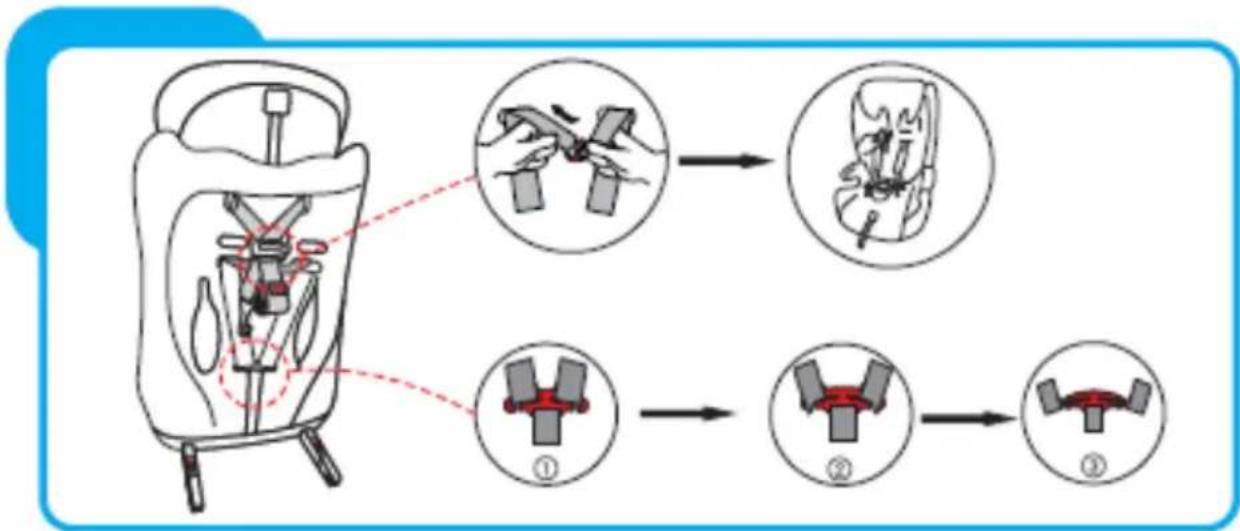

4.6 Verstellen der Schultergurthöhe

Schri 1: Nehmen Sie die Schultergurte, wie in den Abbildungen (1), (2) und (3) gezeigt, aus der Befesgung und nehmen Sie die Schultergurtabdeckung ab. Anschließend können Sie die Schultergurte verstellen. Schri 2: Ziehen Sie den Gurt von der Vorderseite des Sitzes aus durch die Schlitze in der Rückenlehne und im Sitzbezug. Führen Sie den Gurt anschlie- ßend wieder durch das nächste Loch oben oder unten in der Rückenlehne nach hinten. Schri 3: Fädeln Sie den Gurt auf der Rückseite des Sitzes wieder in die Gurt- befesgung ein. Schri 4: Wiederholen Sie diesen Vorgang für den anderen Schultergurt. Vergewissern Sie sich, dass beide Schultergurte auf derselben Höhe einge- fädelt sind.

Car Seat + Isox4.7 Einstellung der ISOFIX-Anbauteile Ziehen Sie zuerst am roten Gri des Kinder- sitzes nach außen, während Sie mit der anderen Hand die ISOFIX-Anbauteile verschieben. Danach werden die ISOFIX-Anbauteile nach außen gezogen. Wenn Sie die ISOFIX-Anbau- teile zurück ziehen wollen, ziehen Sie einfach am roten Gri, während Sie mit Ihrer ande- ren Hand die ISOFIX-Anbauteile nach innen schieben.

4.8 Installaon der ISOFIX-Anbauteile

Schri 1: Ziehen Sie die ISOFIX-Anbauteilenach außen und verbinden Sie die ISOFIX-Anbautei- le mit der entsprechenden ISOFIX-Befesgung. Wenn Sie einen „Klick“ hören, bedeutet dies, dass die ISOFIX-Anbauteile und die ISOFIX- Befesgungen komple eingerastet sind. Die ISOFIX-Einrastanzeige zeigt dann GRÜN (siehe Abbildung). Schri 2: Sie können den ISOFIX-Einstellgri erneut anheben und den Kinder- sitz in Richtung der Rückenlehne des Fahrzeugsitzes schieben, bis er fest an dieser anliegt. Damit ist die Installaon der ISOFIX-Basis abgeschlossen. Schri 3: Wenn Sie die ISOFIX-Anbauteile abnehmen wollen, müssen Sie am ISOFIX-Einstellgri ziehen und dabei den Kindersitz heraus ziehen und anschließend den ISOFIX-Entriegelungsknopf wieder zurück drücken (siehe Abbildung).

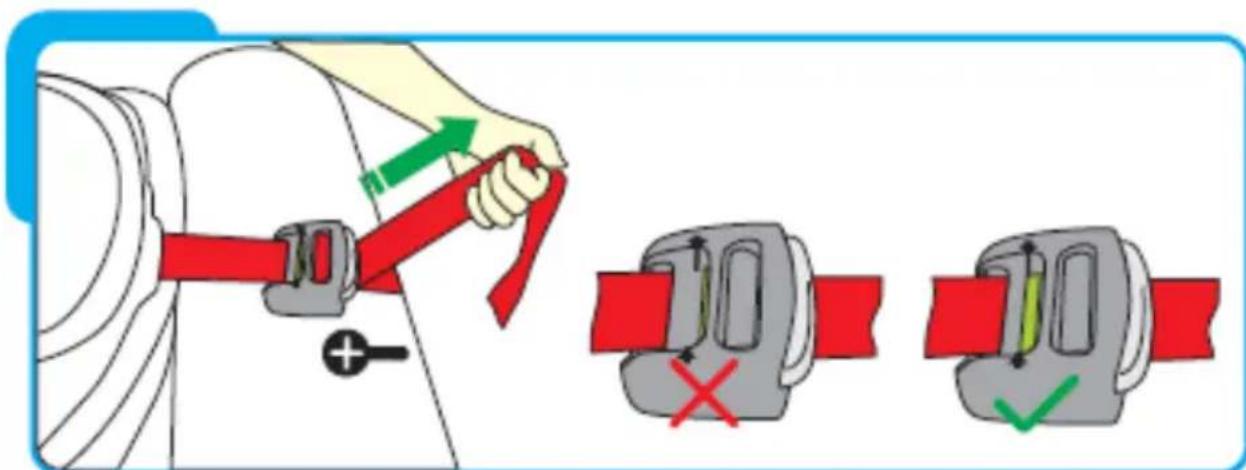

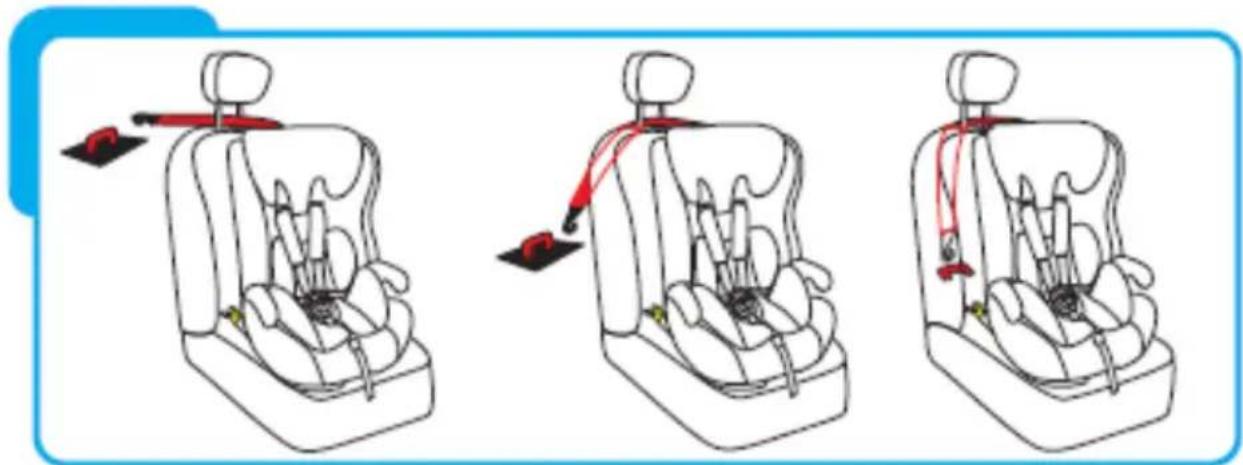

Car Seat + Isox4.9 Installaon des oberen Gurts Führen Sie den oberen Gurt durch die Mie der Kopfstütze Hängen Sie den Karabiner in den im Fahrzeughandbuch empfohlenen Auängepunkt des oberen Gurts ein. Ziehen Sie den oberen Gurt an, bis die Anzeige auf grün wechselt und der obere Gurt fest gespannt ist.

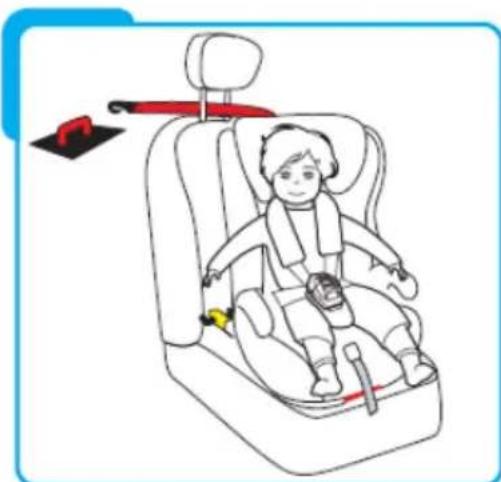

Car Seat + Isox5. Installaon des Kindersitzes für Kinder der Gruppe 1 (9-18kg) Dieser Kindersitz kann für Kinder mit einem Gewicht von 9-18kg (Gruppe 1) mit einer ISOFIX-Befesgung in Fahrtrichtung eingebaut werden. Schri 1: Installieren Sie die ISOFIX-Befesgung des Kindersitzes am Fahr- zeugsitz. Beachten Sie hierzu die Hinweise im Abschni 4.7 \ 4.8 \ 4.9 Vergewissern Sie sich, dass die ISOFIX-Einrastanzeige GRÜN ist. Schieben Sie anschließend die ISOFIX-Basis in Richtung der Rückenlehne des Fahrzeug- sitzes, bis er fest an diesem anliegt. Schri 2: Setzen Sie Ihr Kind in den Kindersitz. Überprüfen Sie, dass die Schultergurte in der Höhe richg eingestellt sind und schließen Sie die Gurtschnalle. Überprüfen Sie, dass keiner der Gurte verdreht ist und dass der Bezug die Beweglichkeit sowie der Sitz der Gurte in keinster Weise beeinträchgt. Zum Ausbau des Kindersitzes befolgen Sie das oben beschriebene Verfahren in umgekehrter Reihenfolge.

5.1 Installaon des Kindersitzes für Kinder der Gruppen 2 und 3 (15-36kg)

Dieser Kindersitz kann für Kinder mit einem Gewicht von 15-36kg (ungefähr 3 bis 11 Jahre) ohne Gurt verwendet werden. Hierfür muss das Kind mit ei- nem 3-Punkt-Sicherheitsgurt angeschnallt werden.

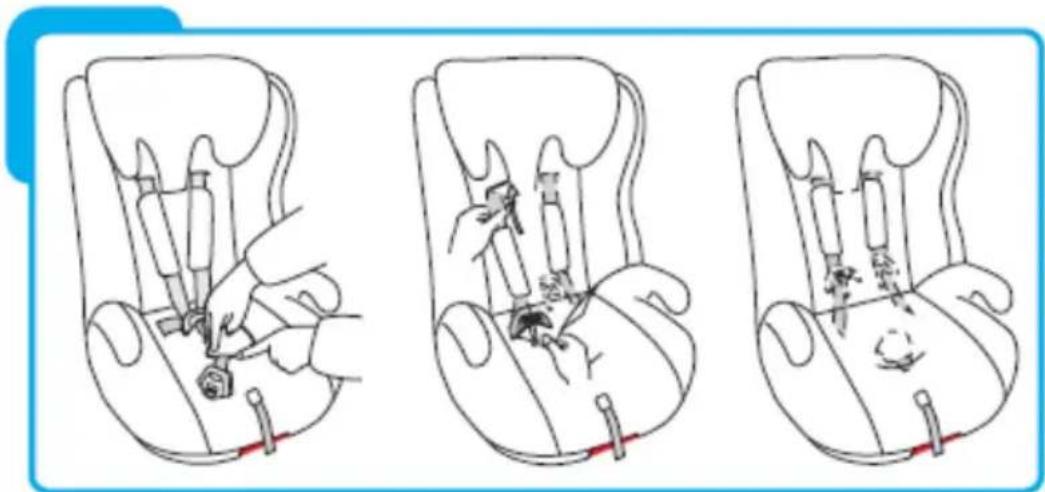

Car Seat + Isox5.1.1 Gurt und Schnalle verbergen

5.1.2 Einbau des Kindersitzes unter Verwendung eines 3-Punkt-

Sicherheitsgurts Schri 1: Lösen Sie die Schnalle, nehmen Sie das obere Polster und das Polster im Schri ab und führen Sie die Schnalle dann in der entsprechen- den Posion durch die Schlitze im Bezug des Unterteils. Schri 2: Beachten Sie bie die Hinweise im Abschni 4. 6, Verbergen Sie den Gurt innen im Bezug und platzieren Sie die Metallteile der Gurtschnalle in der entsprechenden Posion der Rückenlehne. Schri 1: Setzen Sie den Kindersitz in Fahrtrich- tung in das Fahrzeug und vergewissern Sie sich, dass die Rückenlehne des Kindersitzes fest am Fahrzeugsitz anliegt. Schri 2: Klinken Sie den Diagonalgurt in den Gurührungshaken der Rückenlehne ein. Führen Sie den Beckengurt durch die beiden Führungen am Unterteil des Sitzes. Vergewis- sern Sie sich, dass die Gurührungshaken in Richtung des roten Ekes zeigen. Schri 3: Führen Sie den Diagonalgurt und den Beckengurt in das Gurtschloss des Fahrzeugsitzes ein, bis Sie einen „Klick“ hören. Überprüfen Sie dass das Gurtschloss des Fahrzeugsitzes korrekt ein- gerastet ist, indem Sie den Sitzgurt nach oben ziehen.

Car Seat + Isox6. Pege und Reinigung

1. Überprüfen Sie den Sitz im täglichen Gebrauch regelmäßig. Nach einem

Unfall sollte der Kindersitz ersetzt werden.

2. Bewahren Sie den Kindersitz an einem trockenen und gut belüeten Ort

auf, um Feuchgkeitsschäden und Schimmel zu vermeiden.

3. Wenn der Kindersitz staubig wird, reinigen Sie den Sitzgurt und die Kunst-

stoeile mit einem feuchten Schwamm und lassen Sie ihn in einer trocke- nen Atmosphäre trocknen.

4. Wenn Speisen oder Getränke versehentlich auf die Gurtschnalle fallen,

nehmen Sie den Sitzgurt vom Kindersitz ab und spülen Sie ihn san mit warmem Wasser ab. Lassen Sie den Sitz in einer trockenen Atmosphäre trocknen.

5. Für die Reinigung des gesamten Sitzbezugs beachten Sie bie die Hinweise

im Abschni 6.2 Waschanleitung.

Verwenden Sie an keinem Teil Ihres Kindersitzes lösemielhalge oder chemische Reinigungsmiel oder Schmierstoe.

6.3 Den Stoezug abnehmen und aufziehen

1. Verbergen Sie zuerst den Gurt und die Gurtschnalle des Kindersitzes

(siehe Seite 10, 5.1.1).

2. Önen Sie den Reißverschluss an der Kopfstütze und nehmen Sie den

Bezug der Rückenlehne ab. Ziehen Sie die Kleverschlüsse am Bezug der Rückenlehne auf und nehmen Sie den Bezug der Rückenlehne ab. Um den Bezug wieder auf den Kindersitz aufzuziehen, befolgen Sie das oben beschriebene Verfahren in umgekehrter Reihenfolge. Handwäsche, Wassertemperatur unter 3O°C Nicht bleichen Chemisch reinigen, jegliches Lösungs- miel außer Trichloroethylen Nicht im Trock- ner trocknen Nicht bügeln

Car Seat + Isox7. Die wichgsten technischen Kennzahlen

Länge des Sitzes von vorne nach hinten: 480mm Breite des Sitzes von links nach rechts: 480mm Höhe des Sitzes: 710mm Gewicht des Sitzes: 7,8kg Name Kindersitz Bedienungs- anleitung Garane- karte Qualitäts- zerkat Fahrzeug- auleber Anzahl 1 1 1 1 1
