BEDIENUNGSANLEITUNG WT 475 TECHNOLINE

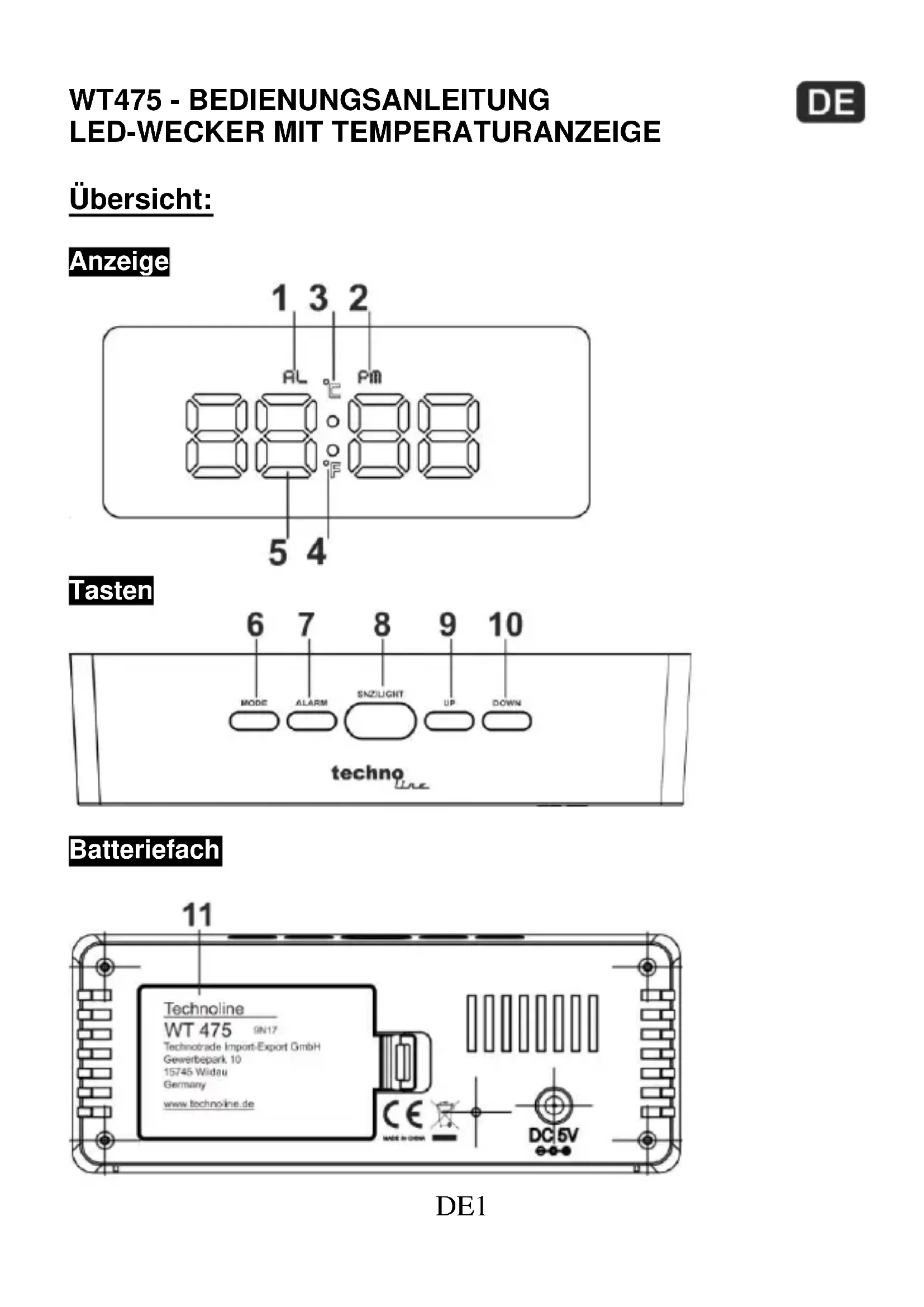

WT475 - BEDIENUNGSANLEITUNG LED-WECKER MIT TEMPERATURANZEIGE

Übersicht:

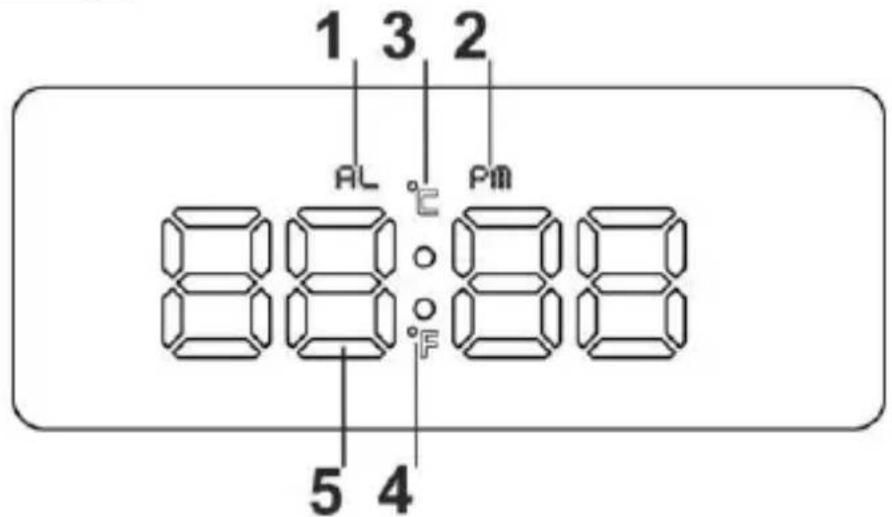

Anzeige

1 3 2 AL °C PM 88:088 5 4

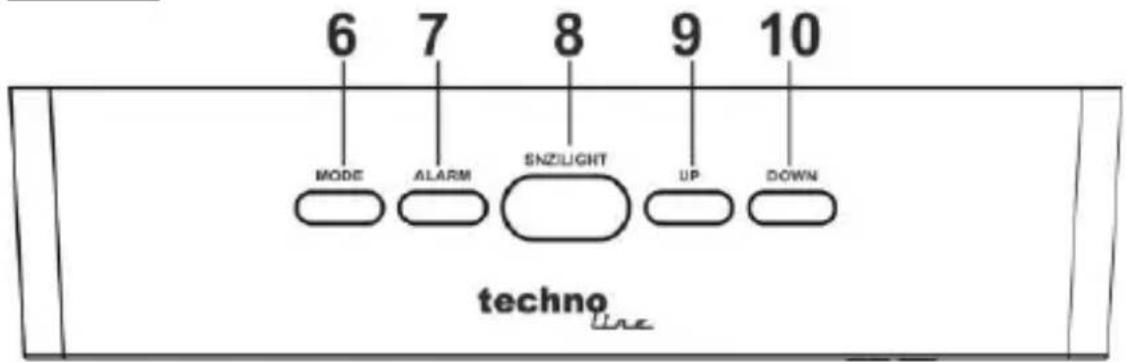

Tasten

6 7 8 9 10 MODE ALARM SNZLIGHT UP DOWN techno

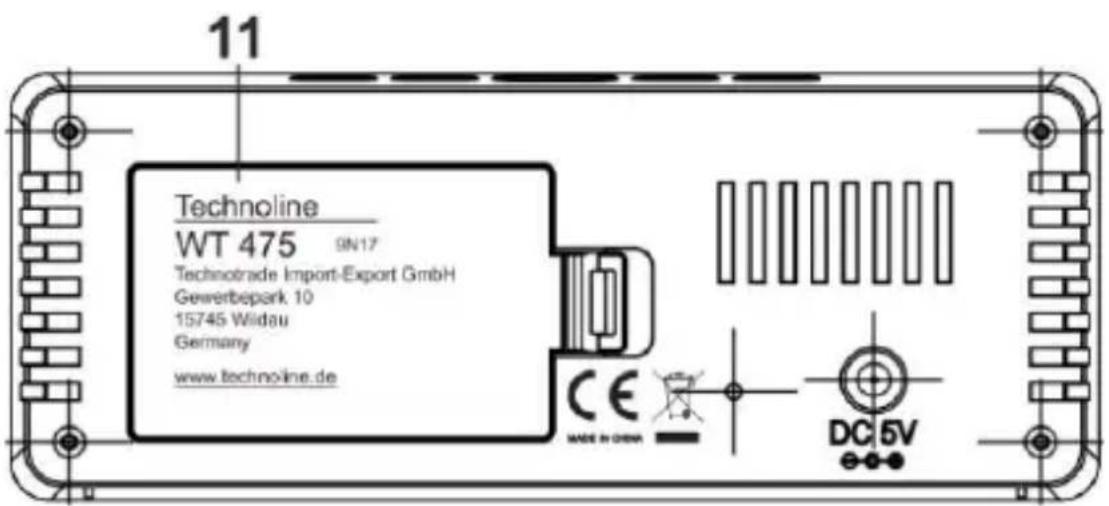

Batteriefach

11 Technoline WT 475 0N17 Technotrade Import-Export GmbH Gewerbepark 10 15745 Wildau Germany www.technoline.de CE MADE IN CHINA DC 5V

DE1

1) AL Symbol 2) PM Symbol
3)°C Symbol 4) °F Symbol
5) Ziffern (Anzeige von Uhrzeit und Temperatur)
6) MODE Taste 7) ALARM Taste
8) SNZ/LIGHT Taste 9) UP Taste
10) DOWN Taste 11) Batteriefachabdeckung

Funktionen

• LED-Zeitanzeige
  • 12/24 Stunden Zeitformat wählbar
• Alarm und Schlummerfunktion
  • Temperaturanzeige in °C oder °F
  • Temperaturmessbereich: 0°C \~ 50°C
  • Einstellung des Nachtmodus (18:00-06:00)
• Spiegelfunktion
• Fünf Funktionstasten (MODE, ALARM, SNZ/LIGHT, UP, DOWN)
  • Stromversorgung: 3 x AAA Batterien (nicht enthalten)
  Netzteil HX075-0501000-AG-001 (enthalten)

INBETRIEBNAHME

Schritt 1 Stecken Sie das Netzteil in eine 230 Volt Haushaltssteckdose und stecken Sie dann den Netzteilstecker in die Hinterseite ihres Weckers.

Schritt 2 Öffnen Sie die Batteriefachabdeckung auf der Rückseite des Weckers und fügen Sie 3 x AAA Alkaline-Batterie unter Beachtung der Polarität (+/-) in das Batteriefach ein. Schließen Sie das Batteriefach mit der Batteriefachabdeckung.

Nach der Inbetriebnahme zeigt der Wecker alle Ziffern und Symbole an und ein Signalton ist zu hören. Der Wecker ist nun bereit zur Nutzung.

Hinweis:

Verwenden Sie nur das Originalnetzteil.

ZEITEINSTELLUNG

1. Halten Sie die MODE Taste im Zeitanzeigemodus für 2 Sekunden gedrückt und die Stundenziffern blinken. Drücken Sie die UP oder die DOWN Taste um die Stunde einzustellen.
2. Drücken Sie die MODE Taste und die Minutenziffern blinken. Drücken Sie die UP oder die DOWN Taste um die Minuten einzustellen.
3. Drücken Sie die MODE Taste und "24 Hr" blinkt auf der Anzeige. Drücken Sie die UP oder die DOWN Taste um das Zeitformat „12Hr“ oder „24Hr“ einzustellen
4. Drücken Sie die MODE Taste oder drücken Sie für 10 Sekunden keine Taste um in den Zeitanzeigemodus zurückzukehren.

Hinweise:

Halten Sie die UP oder die DOWN Taste gedrückt um die Einstellung zu beschleunigen. Bei der Auswahl des 12HR Zeitformats wird nachmittags das „PM“ Symbol angezeigt. Vormittags wird kein AM Symbol angezeigt.

ALARMZEITEINSTELLUNG (Standardeinstellung 6:00)

1. Halten Sie die ALARM Taste im Zeitanzeigemodus für 2 Sekunden gedrückt und die Stundenziffern und das "AL" Symbol blinken. Drücken Sie die UP oder die DOWN Taste um die Alarmstunde einzustellen.
2. Drücken Sie die ALARM Taste und die Minutenziffern blinken. die Alarmminuten einzustellen.

3. Drücken Sie die ALARM Taste und "05" blinkt auf der Anzeige. Drücken Sie die UP oder die DOWN Taste um eine Schlummerdauer von „05“ bis „60“ Minuten einzustellen.

4. Drücken Sie die ALARM Taste oder drücken Sie für 10 Sekunden keine Taste um in den Zeitanzeigemodus zurückzukehren.

Hinweis:

Halten Sie die UP oder die DOWN Taste gedrückt um die Einstellung zu beschleunigen.

ALARM EIN-/AUSSCHALTEN

Drücken Sie die ALARM Taste einmal im Zeitanzeigemodus und der Alarm ist eingeschaltet und das "AL" Symbol wird angezeigt. Drücken Sie die ALARM Taste erneut und der Alarm ist ausgeschaltet und das "AL" Symbol wird nicht mehr angezeigt.

Bei erreichter Alarmzeit mit eingeschaltetem Alarm blinkt das “AL” Symbol und der Alarmton ist für eine Minute zu hören. Drücken Sie die MODE, ALARM, UP oder DOWN Taste während des Alarmtons um den Alarm zu beenden. Das “AL” Symbol wird wieder dauerhaft angezeigt und der Alarm wird am nächsten Tag zur gleichen Uhrzeit wiederholt.

SCHLUMMERFUNKTION

Beim Erreichen der eingestelten Alarmzeit ist ein Alarmton zu hören und das "AL" Symbol blinkt.

1. Drücken Sie die SNZ/LIGHT Taste, um den Alarm vorübergehend zu beenden. Das "AL" blinkt weiterhin. Der Alarm wird in 5 Minuten oder nach der eingestellten Schlummerdauer erneut zu hören sein.

2. Zum Beenden der Schlummerfunktion drücken Sie die MODE, ALARM, UP oder DOWN Taste und das "AL" Symbol wird wieder dauerhaft angezeigt.

Hinweis:

Die Werkeinstellung der Schlummerdauer ist 5 Minuten. Die Einstellung der Schlummerdauer ist ein Bestandteil der Alarmzeiteinstellung.

ANZEIGE DER INNENTEMPERATUR

Drücken Sie die MODE Taste einmal im Zeitanzeigemodus um in den Temperaturanzeigemodus zu wechseln. In diesem Anzeigemodus wird die gemessene Innentemperatur mit dem entsprechenden Temperatursymbol “°C” oder “°F” angezeigt. Das “°C” Symbol ist die Werkseinstellung.

Drücken Sie die DOWN Taste einmal im Temperaturanzeigemodus um eine Temperatureinheit aus °C oder °F auszuwählen. Die Temperatursymbole und –werte werden entsprechend angepasst.

Halten Sie die MODE Taste im Temperaturanzeigemodus für 2 Sekunden gedrückt um in einen kombinierten Anzeigemodus zu wechseln. Ein Signalton ist zu hören. In diesem Anzeigemodus wechselt die Uhr automatisch zwischen einer 10 sekündigen Zeitanzeige und einer 5 sekündigen Temperaturanzeige. Halten Sie die MODE Taste während der 5 sekündigen Temperaturanzeige des kombinierten Anzeigemodus für 2 Sekunden gedrückt um in den normalen Zeitanzeigemodus zu wechseln. Ein Signalton ist erneut zu hören.

LED-HINTERGRUNDBELEUCHTUNG

Bei der Inbetriebnahme wird das LED Display aufleuchten und ein Signalton wird zu hören sein. Die LED-Anzeige bleibt dauerhaft beleuchtet, solange die Uhr das Netzteil zur Stromversorgung nutzt.

Bei der Stromversorgung durch Batterien wird die LED-Anzeige nur kurz aufleuchten, wenn die Tasten der Uhr genutzt werden.

Drücken Sie die SNZ/LIGHT Taste einmal, um die LED-Hintergrundbeleuchtung für 5 Sekunden zu aktivieren.

DIMMER-FUNKTION

Drücken Sie die UP Taste einmal, um die Helligkeitsstufe der LED-Anzeige anzupassen. Zwei Helligkeitsstufen (hoch und niedrig) sind auswählbar.

NACHTMODUS-FUNKTION

1. Drücken Sie die MODE Taste zweimal im Zeitanzeigemodus um in die Nachtmodusanzeige zu wechseln.
2. Der Status "OFF" wird als Werkseinstellung auf der Anzeige dargestellt. Drücken Sie die UP oder die DOWN Taste um den Nachtmodus auf "ON" (eingeschaltet) oder "OFF" (ausgeschaltet) einzustellen.
3. Die LED-Anzeige verringert ihre Helligkeit in der eingestellten Nachtzeit automatisch, wenn der Nachtmodus auf "ON" eingestellt ist. Eine Nachtzeit von 18:00 bis 6:00 Uhr ist die Werkseinstellung.

EINSTELLUNG DES NACHTMODUS

1. Gehen Sie in Nachtmodusanzeige und stellen sie den Status auf "ON".
2. Halten Sie die MODE Taste für 2 Sekunden gedrückt während "ON" angezeigt wird und die Anfangsstunden des Nachtmodus blinken. Drücken Sie die UP oder die DOWN Taste um die Stunde einzustellen.
3. Drücken Sie die MODE Taste und die Anfangsminuten des Nachtmodus blinken. Drücken Sie die UP oder die DOWN Taste um die Minuten einzustellen.

4. Drücken Sie die MODE Taste und die Endstunden des Nachtmodus blinken. Drücken Sie die UP oder die DOWN Taste um die Stunde einzustellen.

5. Drücken Sie die MODE Taste und die Endminuten des Nachtmodus blinken. Drücken Sie die UP oder die DOWN Taste um die Minuten einzustellen.

6. Drücken Sie die MODE Taste oder drücken Sie für 10 Sekunden keine Taste um in die Nachtmodusanzeige zurückzukehren.

Hinweis:

Halten Sie die UP oder die DOWN Taste gedrückt um die Einstellung zu beschleunigen.

FEHLERBEHEBUNG

Falls ihr Wecker eine falsche Uhrzeit anzeigt oder nicht richtig funktioniert, z.B. wegen elektrostatischen Entladungen oder anderen Störungen, dann ziehen Sie den Netzteilstecker aus dem Wecker und entfernen Sie die Back-up Batterie. Der Wecker wird auf die Standardeinstellung zurückgesetzt und muss neu eingestellt werden. Verwenden Sie nur das Originalnetzteil.

Konformitätserklärung

Hiermit erklärt Technotrade, dass sich das Produkt WT 475 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU und ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie unter:

www.technoline.de/doc/4029665004754

Vorsichtsmaßnahmen

• Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.

• Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.
  • Tauchen Sie das Gerät nicht in Wasser.

• Vermeiden Sie den Kontakt mit ätzenden Materialien.

• Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

Batterie-Sicherheitshinweise

• Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien.
• Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein.
• Ersetzen Sie stets einen vollständigen Batteriesatz.
• Mischen Sie niemals alte und neue Batterien.
• Entfernen Sie erschöpfte Batterien sofort.
• Entfernen Sie die Batterien bei Nichtnutzung.
• Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren.
• Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann.
• Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen.

Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!

Hinweispflicht nach dem Batteriegesetz

Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und

Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet!

Hinweispflicht nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.

Externe Stromversorgung

Veröffentlichte Informationen	Präziser Wert	Einheit
Modell-Nr.	HX075-0501000-AG-001
Eingangsspannung	100-240	V
Eingangs-Wechselstromfrequenz	50/60	Hz
Ausgangsspannung	DC 5	V
Ausgangsstrom	1,0	A
Ausgangsleistung	5,0	W
Durchschnittliche aktive Effizienz	≥ 73,62	%
Wirkungsgrad bei niedriger Last (10 %)	- 75,36	%
Leistungsaufnahme bei Nulllast	≤ 0.1	W

Die relevanten Lastbedingungen sind wie folgt:

Prozentualer Anteil des Ausgangsstroms auf dem Typenschild
Lastzustand 1	100 % ± 2 %
Lastzustand 2	75 % ± 2 %
Lastzustand 3	50 % ± 2 %
Lastzustand 4	25 % ± 2 %
Lastzustand 5	10 % ± 1 %
Lastzustand 6	0 % (Leerlaufzustand)
