BEDIENUNGSANLEITUNG DBS 5558 AEG

Bedienungsanleitung/Garantie

Ubersicht der Bedienelemente . 3

Bedienungsanleitung. 4

Technische Daten.. 6

Garantiebedingungen.. 7

Nederlandss

Inhoud

Technische gegevens . 11

Français

Sommaire

Listedesifferentélementsdecommande...Page3

Übersicht der Bedienelemente

Overzicht van de bedieningselementen
Liste des différents éléments de commande
Indicacion de los elementos de manejo
Descricao dos elementos · Elementi di commando

Overview of the Components
Przeglad elementów obstrugi
A kezelő eleknek attekintése
Örnye elementi ynpablinna

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Handen. Bei feucht oder nass gewordenem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus und zieren Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betrieben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt,arf das Gerät nicht mehr benutzt werden.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen halten.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie die nachfolgenden „Speziellen Sicherheitschinweise".

Kinder und gebrechliche Personen

• Zur Sicherheit ihrer Kinder{lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichen liegen.

WARNING!

Lassen Sie keine Kinder nicht mit Folie spiel. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit mogliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

INWEIS:

Hebt Tipps und Informationen für Sie hervor.

Spezielle Sicherheitshinweise für diesen Gerät

WARNING: Verbrennungsgefahr!

Während des Betriebes kann die Temperatur der berührbaren Oberfläche sehr hoch sein.

WARNING:

Die Bügelsohle wird Schnell frei und benötigt Zeit zum Abkühlen. Berühren sie diese nicht.
- Bei Nichtgebrauch das Bügeleisen auf die Abstellfläche stellen!
- Wahlen Sie eine sichere Abstellfläche! Die Fläche sollte:

stabil
eben
- hitzebeständig sein

• Vor dem Füllen des Wassertanks Netzsteckerziehen.

• Füllen Sie den Tank nur bis zur Maximalmarke. Nicht überfüllen! Max. Wasserfüllmenge: 1,7 Liter.

• Knicken Sie nicht den Verbindungsschlauch (4)!
• Bügeln Sie mit diesen Gerät nur Kleidungsstücke und Textilien!
• Das Bügeleisen damit nicht unbeaufsichtigt gelassen werden, während es am Netz angeschlossen ist.
• Das Bügeleisen damit nicht benutzt werden, falls es heruntergefallen ist, wenn es sightbare Beschädigung aufweist oder undicht ist.

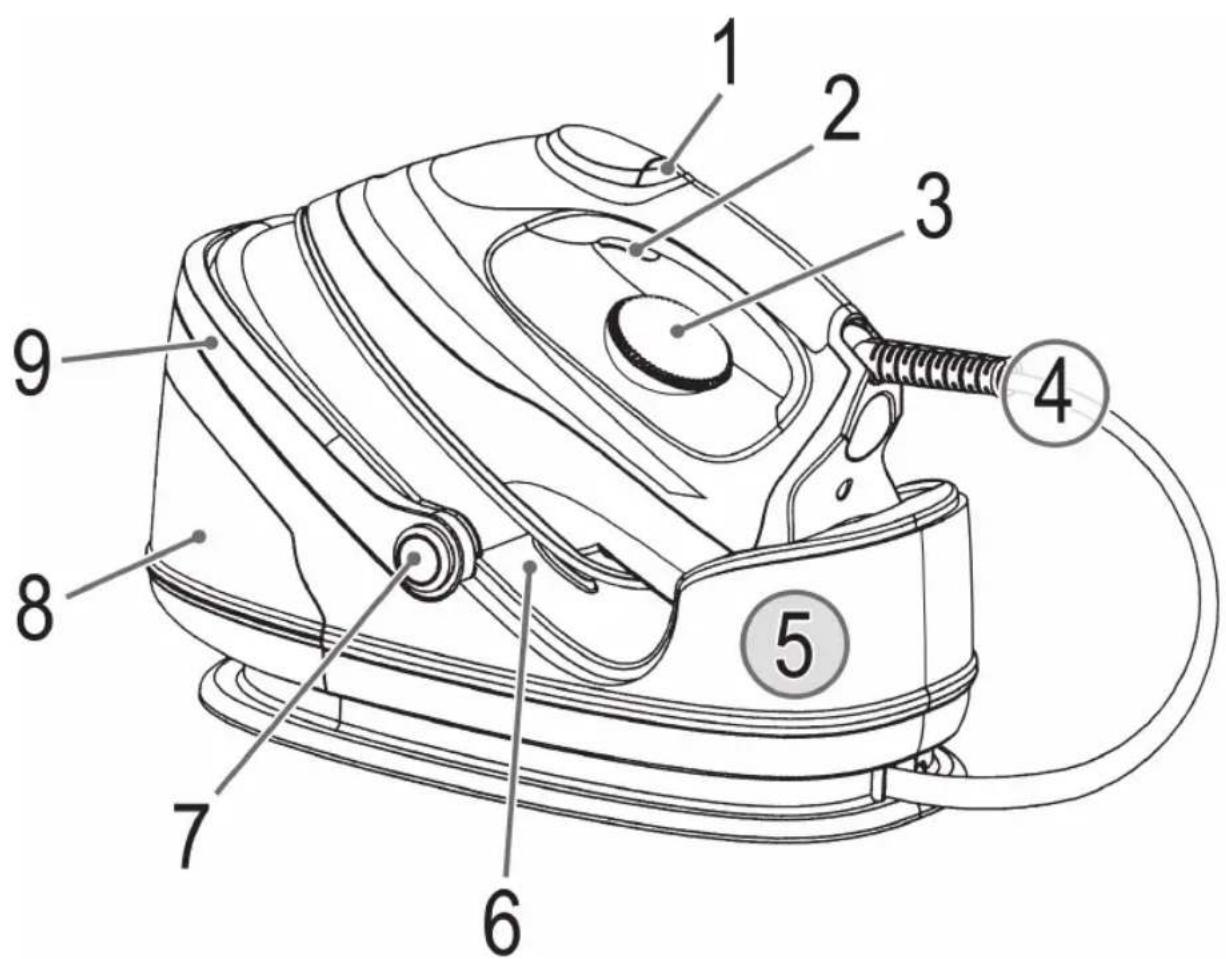

Übersicht der Bedienelemente

1 Kontrollleuche „Temperatur"
2 DampfstoBtaste
3 Temperatureregler
4 Verbindungsschlauch
5 Basis
6 Abstellfläche für Bügeleisen
7 Entriebelung fur Griff „UNLOCK"
8 Wassertank mit Kalkfilter
9 Griff

ohne Abbildung

RELEASE Taste unterhalb des Wassertanks. Entriegelung des Wassertanks

Anwendungshinweise

Ausbucken

• Entfernen Sie eventuell vorhandene Schutzfolien und Aufkleber von der Bügelsohlc.
• Wickeln Sie das Kabelitte komplett ab.

Elektrischer Anschluss

• Vergewissern Sie sich, dass Gerätespannung (siehe Typenschild) und Netzspannung übereinstimmen.
• Verbinden Sie den Netzstecker nur mit einer vorschrifsmäßig installierten Schutzkontaktsteckdose 230V 50Hz

Anschlusswert

Insgesamt kann die Station eine Leistung von 2200 W aufnehmen. Bei thisem Anschlusswert empfehl't sich eine getrennte Zuleitung mit einer Absicherung über einen 16 A Haushaltsschutzschalter.

ACHTUNG:ÜBERLASTUNG!

• Wenn Sie Verlängerungsleitungen benutzen, sollen den diese einen Leitungsquerschnitt von mindestens 1.5mm^2 haben.
• Verwenden Sie keine Mehrfachsteckdosen, da diese Gerät zu leistungsstark ist.

Temperaturregler am Bügeleisen (3)

Die Symbole auf dem Regler entsprechen den folgenden Einstellungen:

(Synthetik,Seide) niedrige Temperatur
Wolle)mittleretemperatur
- - - (Baumwolle, Leinen) höchste Temperatur

Wassertank [8]

• Der Wassertank hat unter eine Griffmulde, so dass Sieihn entnehmer konnen.
• Der Verschluss des Wassertanks ist gleichzeitig auch die Kalkfilterpatrone. Nehmen Sie die Kalkfilterpatrone Heraus, um Wasser nachzufullen.
• Der Tankinhalt beträgt 1,7 Liter.

Wasser

Verwenden Sie nur Leitungswasser oder destilliertes Wasser.

Batteriewasser, Wasser aus dem Wäschetrockner und Wasser mit Zusätzen (wie Stärke, Parfum, Weichspüller oder andere Chemikalien) dürfen nicht in den Wassertank eingefüllt werden.

Das Gerät könnte dadurch beschädigt werden, da sich Rückstände in der Dampfkommer bilden konnten. Diese

Rückstände können beim Ausfallen durch die Dampfaus-trittsöffnungen das Bügelgut verunreinigen.

Bedienung

Vor dem ersten Gebrauch

• Reinigen Sie die Bügelsohle mit einem leicht feuchten Tuch.
  Um vor dem ersten Gebrauch alle Rückstände zu entfern, bugeln Sieitte einee Male uber ein altes, sauberes Tuch.

Bügeln ohne Dampf

HINWEIS:

• Sortieren Sie die Wäschstücke nach Bügeltemperatures.

• Stellen Sie den Temperaturregler immer auf "MIN", bevor Sie das Gerät an der Steckdose anschließen bzw. vom Netz trennen.

• Stellen Sie das Bügeleisen auf die Abstellfläche (6).

• Stecken Sie den Netzstecker in eine vorschriftsmäßige installierte Schutzkontaktsteckdose 230V,50Hz
• Stellen Sie die Temperatur am Temperaturregler (3) ein. Wenn Sie empfindliche Wasche zu bügen haben, beginnen Sie mit der niedrigsten Temperatur.

HINWEIS:

Die Kontrollampe (1) am Bügeleisen zeigt den Heizvorgang an. Sobald these erlisch, ist die Betriebstemperatur erreicht. Nun konnen Sie mit dem Bügeln beginnen.

• Stellen Sie nach Gebrauch den Temperaturregler immer auf MIN" undziehen Sie den Netzstecker des Gerätes (die Kontrolleuche im Griff erlischt).

Dampfbugeln

WARNING:

Das Bügeleisen stöhlt eine große Menge heiBen Dampf aus. Es besteht Verbrennungsgefahr.

ACHTUNG:

• Achten Sie beim Dampfbügeln darauf, dass der Wassertank immer ausreichend gefüllt ist.
  Die Kalkfilterpatrone muss immer im Wassertank sitzen, auch wenn Sie destilliertes Wasser benutzen.

ACHTUNG: INBETRIEBNAHME:

Gehen Sie dazu wie folgt vor:

• Füllen Sie den Tank nur bis zur Maximalmarke. Nicht überfällig!
• Schlieben Sie den Wassertank und setzen Sie ihn zurück in die Basis.
• SchlieBen Sie die Basisstation an eine 230V / 50Hz Schutzkontaktsteckdose an.
• Stellen Sie die gewünschte Temperatur im Bereich „●●" bis „●●●“ein. Die Kontrollleuchte am Bügeleisen leuchtet.

Deutsch

ACHTUNG: INBETRIEBNAHME

Warten Sie bis sich die Bügelsohle aufgeheizt hat. Ist die Temperatur erreicht走得 die Kontrolleuchte aus.
- Drücken Sie nun die DampfstoBtaste (2) für mindestens 1 Minute oder so lange bis Dampf aus der Bügelsohle austritt. Diese Zeit wird bereits, damit der Dampf zum Bügeleisen gelangt.

HINWEIS ZUM DAMPFBÜGELN:

Ist der Temperaturregler kleiner als "eingestellt, wird das Dampfen verhindert.

Vertikal Steam

Vertikal Steam ermitteligt den DampfstoB in vertikaler Stellung.

WARNING:

Richten Sie den Dampfstoß nie auf Personen. Es besteht Verbrennungsgefahr.

Hängen Sie ihre Wäsche dazu auf einen Bügel und führen Sie das Bügeleisen ca. 2-3 cm nah heran.

Wie fülle ich während des Betriebes Wasser nach?

Füllen Sie das Wasser nach, bevör der Tank gaz lecr ist.

• Stellen Sie das Bügeleisen auf die Abstellfläche (6).
• Stellen Sie den Temperaturregler auf „MIN".
• Ziehen Sie den Netzstecker aus der Steckdose.
• Um den Tank zu entnahmen drücken Sie die Taste RELEASE unterhalb des Wassertanks.
• Entnehmen Sie die Kalkfilterpatrone.
• Füllen Sie den Tank bis zur Maximalmarke. Nicht überfällig!
• Setzen Sie die Kalkfilterpatrone wieder ein und schiben Sie den Tank zurück in die Basis.
• Setzen Sie den Bügelbetrieb fort.

Betrieb beenden

• Stellen Sie nach dem Gebrauch den Temperaturregler immer auf "MIN", (die Kontrolleuche im Griff des Bügelsens erlischt).
• Ziehen Sie den Netzstecker aus der Steckdose.
• Entleeren Sie den Wassertank.
• Lassen Sie das Gerät abkühlen, bevor Sie es wegräumen.

Reinigung

WARNING:

• Ziehen Sie immer den Netzstecker vor der Reinigung!
  Warten Sie bis das Gerät vollständig abgekühlt ist!
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es konnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

• Reinigen Sie das Gehäuse mit einem trockenen Tuch.
  Die Sohle und die Abstellfläche mit einem leicht feuchten Tuch reinigen.

• Restliches Wasser kann im Wassertank verbleiben, sollte jedoch ausgeschüttet werden, wenn es sich über einen längeren Zeitraum im Tank befindet.

Störungsbehebung

Störung möglichche Ursache Abhilfe
Gerät ohne Funktion	Defekte Netzsteckdose	Probieren Sie eine andere Steckdose aus
Laute Geräuschbeim Dampf-betrieb	Der Tank ist leer Kontrrollierten Sieden Tank
Das Gerät ist plötzlich während des Betriebes ohne Funktion	Ist der Stromkreis überlastet?	Kontrollieren Siedie Haussicherung

Ersatz-Kalkfilterpatronen

für ihre Bügelstation können Sie unter folgender Telefon-Hotline bestellen:

02152/2006-888

Technische Daten

Modell: DBS 5558

Spannungsversorgung: 230 V, 50 Hz

Leistungsaufnahme: 2200 W

Schutzklasse:

Maximale Fullmerge des Wassertanks: 1,7 Liter

Nettogewicht: 3,3 kg

Technische Änderungen vorbehalten!

Konformitätserklarung

Hiermit erklart die Firma ETV - Elektro-Technische Vertriebsgesellschaft mbH, dass sich das Gerät DBS 5558 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopic des Kaufbelegs und diesen Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügungsgestellt werden.
3. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel er-bracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäß Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantiererklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollelte Ihr Gerät innerhalb der Garanciceit einen Mangel aufweisen, bitten wir Sie, uns ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternative konnen Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

02152-20061597

mitteilen.

Bitte teilen Sie uns ihren Name, Vornamen, StraBe, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweitvorhanden,Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benotigen wir die Typenbezeichnung des reklamierten Gerates, eine kurze Fehlerbeschreibung, das Kaufdatum und den Handler, bei dem Sie das Neugerat erworben haben.

Nach Prüfung Ihr's Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihr's gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugehen. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann ihre Reklamation nicht kostenfrei bearerbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

ETV

Elektro-Technische

Vertriebsgesellschaft mbH

Industriering Ost 40

Bedeutung des Symbols „Mullonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmull.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie herself damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.

Nettogewicht: 3,3 kg

Vertriebsgesellschaft mbH

Industriering Ost 40

47906 Kempen

ETV

Elektro-technische Vertriebsges. mbH

Industriering Ost 40 • 47906 Kempen

Telefon [phone]

[e-mail]

PERFECT IN FORM AND FUNCTION

AEG

Ergänzung zur Bedienungsanleitung (FAQs)

Dampfbügelstation

Sehr geehrter Kunde,

zu dieser Gemät haben wir weitere Informationen für Sie. Um Ihrn eine unnötige Reparaturein-. sendung zu ersparen, bitten wir Sie unsere FAQs zu beachten.

Störungsbehebung (FAQs)

	Mögliche UrStörung aches	Abhilfe
Es tritt kein Dastuf temperaturregler	kleiner als Stellen Sie den Temperatur „●“ eingestellt, wird das Dämpfen verhindert.	egler größter als „ein“
	Die Kalkfilterpatrone ist nicht (richtig) eingesetzt, ausgetrocknet oder neu.	Setzen Sie die Kalkfilterpatrone vollständig ein und schiben den Tank zurück in die Basis. Es kann u.U. einen Augenblick dauern, bis sich die Kalk-filterpatrone mit Wasser vollgesaugt hat.
Gerät ohne Funktion.	Defekte Netzsteckdose.	Probieren Sie eine andere Steckdose aus.
Laute Geräusche beim Dampfbetrieb.	Der Tank ist leer.	Kontrollieren Sie den Tank.
Das Gerät ist plötzlich während des Betriebes ohne Funktion.	Ist der Stromkreis überlastet?	Kontrollieren Sie die Haussicherung.
