BEDIENUNGSANLEITUNG 1KBDD9 BARAZZA

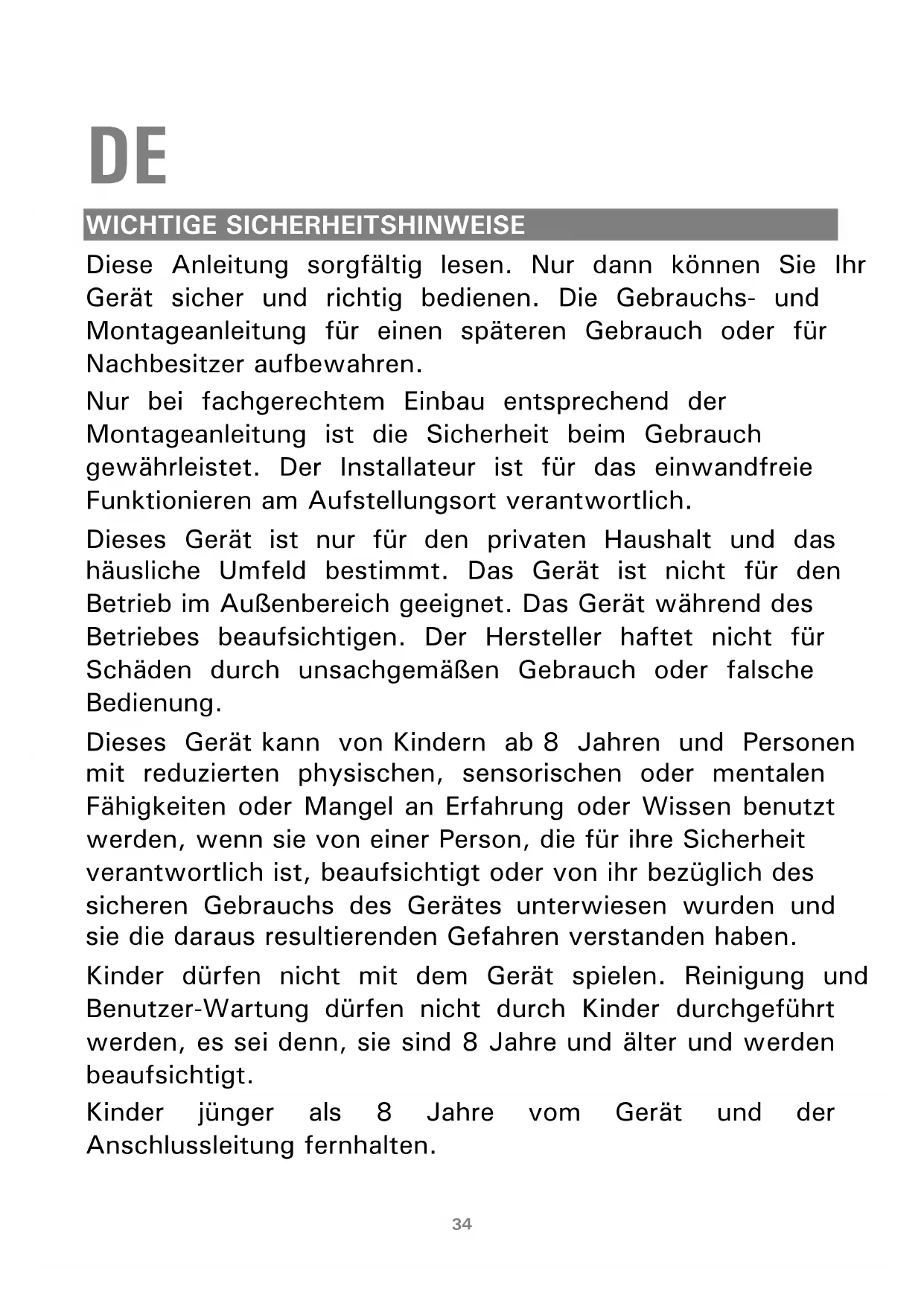

WICHTIGESICHERHEITSHINWEISE

These Anleitung sorgfältiglesen. Nur dann konnen Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionieren am Aufstellungsord verantwortlich.

Dieses Gerät ist nur für den privaten Haushalt und das hääusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich geeignet. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich dessicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie sind 8 Jahre und äther und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschlossen.

Nur ein konzessionierter Fachmann damit Geräte ohne Stecker anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie.

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder niem mit Verpackungsmaterializen offen.

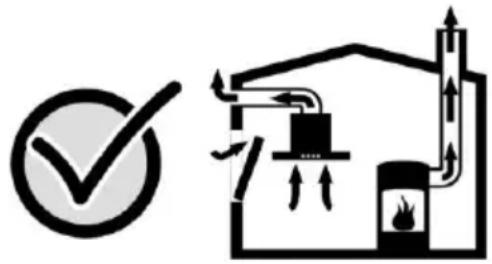

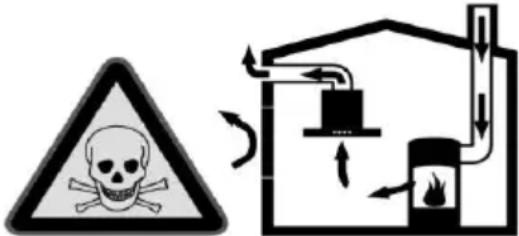

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.

In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

Es mussDMAmer fur ausreichende Zuluft gesorgt werden.

• Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebsbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft/Abluftmauerkasten oder durch andere technische Maßnahmen die zur Verbrennung benöttigte Luft nachströmen kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und ihren die passende Maßnahme zur Belüfung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter mindestens alle 2 Monate reinigen.
Gerät nie ohne Fettfilter betreiben.
Die Fettablagerungen im Fettfilter konnen sich entzünden. In der Höhe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
- Heiβes Öl und Fett entszündet sich Schnell. Heiβes Öl und Fett nie unbeaufsichtigt setzen. Nie ein Feuer mit Wasser

löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.

Verbrennungsgefahr!

Die zugänglichen Teile werden im Betrieb besteht. Nie die他们是Teile berühren. Kinder fernhalten.

Verletzungsgefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe tra-gen.Verletzungsgefahr!

Stromschlaggefahr!

• Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.
• Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienstechniker darf Reparaturen durchführren und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
• Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

UMWELTSCHUTZ

Hier erhalten Sie Tipps, wie Sie beim Betrieb der Dunstabzugshaube Energie sparen können.

ENERGIE SPAREN

• Beim Kochen ausreichend Zuluft sicherstellen, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräussen arbeitet.
  Lüfterstufe an die Intensität der Kochdünste anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine keinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.
  ■ Bei intensiven Kochdünsten früherzeitig eine höhere Lüfterstufe wahlen. Bereits in der Küche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich.
  Dunstabzugshaube ausschalten, wenn sie nicht mehr benötigt wird.
  ■ Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird.

Filter in den angegebenen Abständen reinigen bzw. wechseln, um die Wirksamkeit der Luftung zu erhöhen und eine Brandgefahr zu vermeiden.

ALLGEMEINES

Eine Haube in ABLUFTBETRIEB saugt den Kochdunst am Entstehungsort an und leitetihn ins Freie. Für diese Art von Luftreinigung sind keine Kohle-filter notwendig.

Eine Haube in UMLUFTBETRIEB sauft den Dochdunst am Entstehungsort an, reinigtihn durch Kohlefilter und laßt die gereinigte und von Geruch befreite Luft wieder in denselben Raum zurückzuströmen. In dieser Betriebsart ist die Verwendung von Kohlefilter also unerlässlich.

Die Kohlefilter sind als Sonderzubehör erhältlich.

! Wenn die Haube ein Plasmafilter verwendet, ist in der Filterfungtion nicht eingestellt ist.

VOR DER MONTAGE

These Gebrauchsanweisung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Vor der Montageitte beachten die mindesten Abstenden zwischen der unterTeil der Haube und der oberen Teil des Kochfeldes wie in der spezifischen Bilder der Montageanleitung gezeigt. Wenn möglich empfehlen wir einen Abstand zwischen 700 und 800~mm

Falls der Kunde die Absicht hat die Dunstabzugshaube in einem geringeren Abstand als empfohlen zu montieren, lehtn der Hersteller jegliche Haftung fur eventuelle Beschädigung der Dunstabzugshaube ab, die durch die starke Hitzeentwicklung entstehen konnen.

Außerdem ist die Herstellungsfirma in diesen Fall nicht haftbar für Sach und Personenschäden, die direkt oder indirect durch unsachgemäßen Betrieb, Bruch oder möglichen Brand verursacht worden sind.

Es ist verboten, den Luftabzug der Dunstabzugshaube mit Abluftbetrieb an Rohre von Kesseln, Gas-Dampf und Rauchkaminen oder an irgendwelchen anderen Abzugsrohren anzubRINGen, die der Beluftung dienen und für andere Zwecke und andere Geräte bestimmt sind bzw. werden.Die Herstellungsfirma leht jegliche Haftung ab, falls das Luftabzugsrhr mit der Abluft von naheliegenden Lokalen oder Schächten verbunden wird, besonderss wenn es sich um Räume oder Rohre für Feuerloschanlagen handelt. Der Benutzer, der diesen Anweisungen zuwiderhandelt, bringt sein Leben und das der anderen in Gefahr!

MONTAGEANLEITUNG

Bauen Sie das Gerät wie in der Abbildungen der M Serie ein, wenn die Haube für Abluft betrieb verwendet wird, oder wie in der Abbildung der C Serie wenn die Haube für Umluftbetrieb verwendet wird.

Die Dunstabzugshaube ist mit Standard Befestigungselementen ausgestattet. Der Monteur muss sicherstellen, daß die vorhandene Befestigungselementen für die gefundenen Decken oder Wände geeignet sind. Die Herstellungsfirma leht jegliche Haftung ab, für Schaden die von falscher Montage verursacht worden sind.

Die Haube ist schwer und man braucht 2 Personen um das Gerät zu bewegen.

Während der Montage immer Schutzhandschufen verwenden um Verletzungen vorzubeugen.

Das Material des Rohrs muß Korrosions und Wärmebeständig und Feuerfest sein. Die Herstellungsfirma rät dringendst davon ab, Stutzen oder Rohren mit anderen Durchmessern als dem der Anschlußstelle zu verwenden. Ausserdem ist es nicht empfehlenswert, Flexrohre zu verwenden, da die Leistung des Gerätes vermindern.

Das Endstück des Rohrs d.h. der Teil des Rohrs der sich an der Aussenwand befindet, muss so geformt sein, daß kein Regen, kein Wind und keine Fremdkörper ins Innere gelangen und nicht um den Luftstrom zu reduzieren.

Günstige Voraussetzungen für den Einsatz einer Downdraft-Haube:

• Verwendung des Produkts in der Saugfunktion.
  Die optimale Funktion der Absaugung erfolgt in Kombination mit Kochfeldern mit Reihenbrennern.
  ■ Bei Verwendung mit Gaskochfeldern ist die Dunstafnahme schwieriger als bei Induktionskochfeldern.
• Nutzen Sie den über den Topf gestulpten Deckel, indem Sie eine Schöpfkelle dazwischen stellen, damit der Dampf in Richtung Saugmund entweichen kann.
  Das Vorhandensein eines Luftteinlassgitters geeigneter Groß in dem Raum, in dem die Dunstabzugshaube installiert wird, das den Luftinlass nicht behindert. Verwenden Sie ein Abluftrohr, das über eine Höchstlänge von max. 5 M verfügbar.
• Eine Mindestzahl an Krümmungen verwenden, weil jeder Krümmung die Leistungsfähigkeit der Haube um 1 Linearmeter verringgert. (Z.B.: bei 2 Krümmungen und einem 90^ Winkel sollen den die Röhre nicht länger als 3 Meter sein).
• Vermeiden Sie starke Rohrkrümmungen. (Z.B.: Abfolge von Kurven oder Änderung des Abschnitts der Rohrleitung).
  Röhre mit einem konstanten Querschnitt von 150 mm verwenden.
  Ein nach den gesetzlichen Bestimmungen zugelassenes Material verwenden.
  ■ Bei Nichtbeachtung der vorherigen Anweisungen übernimmt der Lieferant keine Haftung für Probleme mit niedrigem Durchfluss oder übermäßig dem Lärn und übernimmt diesbezüglich keine Garantie.

VOR DER ELEKTRO-INSTALLATION

Bevor das Gerät installiert wird, muß man:

• nachprüfen daß die angegebenen elektrischen Daten den Spannungswerten und Netzfrequenzen des Aufstellungsortes entsprechchen, wo die Haube installiert wird;
• nachprüfem daß der Aufstellungsourt über einen vorschrifsmäßigen Schutz gegen Kurzschluss und elektrischen Schlag verfügt;
• eine Steckdose (oder einen Anschlusspunkt) mit einem genormten zweipoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm installmenten;
• wenn mann die Dunstabzugshaube mit einem Stecker installieren will, muß man einen verwenden der zugänglich ist;
  vor den Anschlußarbeiten den Strom durch den zweipoligen Schalter aushalten und erst nach erfolgter sicher und geprüfter Arbeit, wieder einschalten.

Die Elektro-Installationarfur von qualifizierten Fachleute durchgefuhrt werden, die mit Materialien nach der gultigen Norm arbeiten. Der Hersteller leht jegliche Haftung fur Installationen ab, die von nicht kompetenten Personen durchgefuhrt worden sind oder fur solche, bei denen die gesetzlich gultigen Normen der elektrischen Sicherheit nicht beachtet wurden (sowohl was die Ausführung als auch was die Materialien betrifft).

ELEKTRISCHE DATEN

Die elektrische Daten konnen Sie im Inneren der Haube finden, nachdem Sie die Fettfilter entfern haben.

ANSCHLUSS AN DAS STROMNETZ

Das Stromkabel istinnenbereitsangeschlssenundtrittin derNahedesLuftabzugsrohrsausder Haubeheraus.

Es können zwei verschiedene Elektro-Installationen durchgeführt werden:

festanschluss;
anschluss mit Stecker und Steckdose.

BEI REPARATUREN ZU BEACHTENDE SICHERHEITSMASSNAHMSN

Reparaturarbeiten und auch die Ersetzung von Speisekabel dürfen nur von Fachleuten mit genormten Materialien und Geräten durchgeführt werden. Unsachgemäß durchgeführte Reparaturen können Brandgefahr und Kurzschluss verursichen.

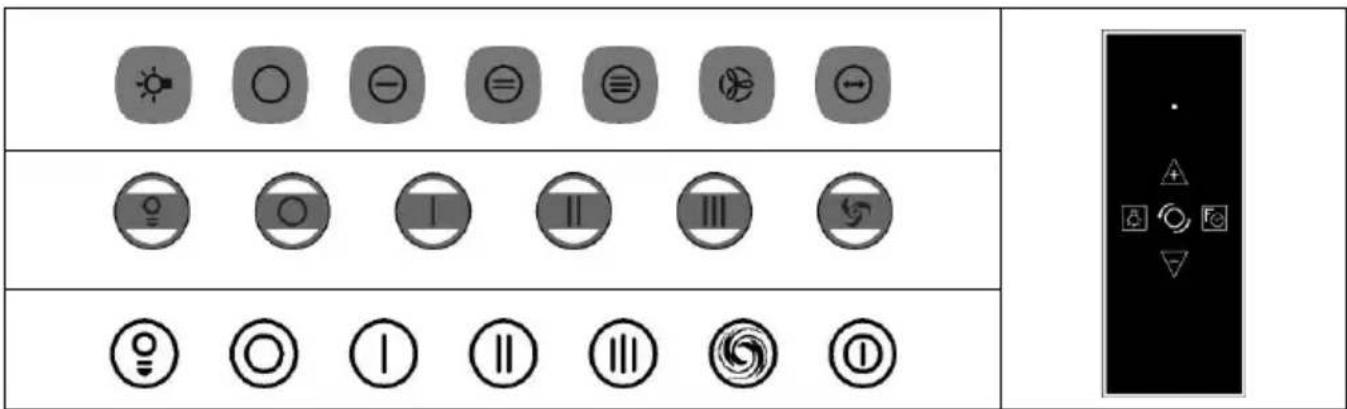

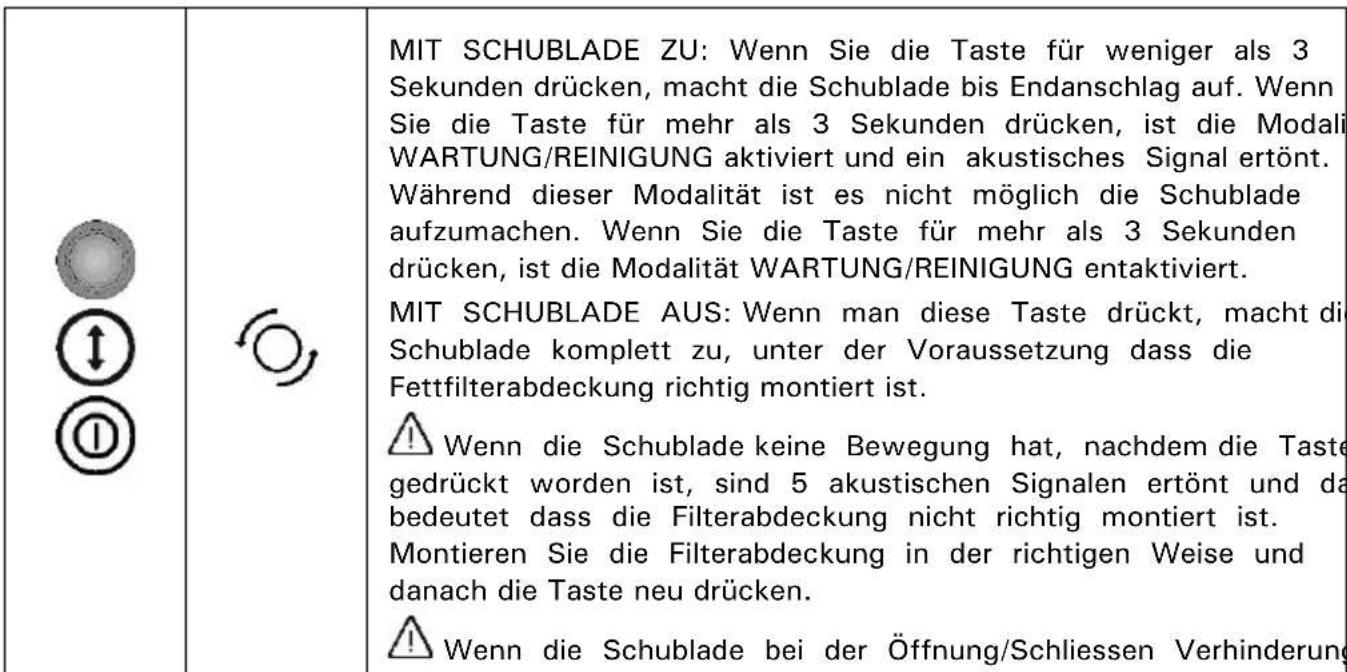

BEDIENUNG UND GEBRAUCH

		findet, dann schaltet der Motor sich aus; 4/2 akustische Signal erten. Die Taste /he drücken um wieder mit der Bewegung weiterzugehen.
	-	These Taste schaltet den Motor aus, wenn eingeschaltet. Mit der Fernbedienung (Zubehör){jedes mal dass die Taste gedrückt wird, verringgert man die Laufstufe bis zum Stop.
	+ -	Wenn these Tasten beleucht sind, dass bedeutet dass der Motor lαuft mit der gezeugten Geschwindigkeit. Der Motor kann eingeschaltet werden nur wenn die Filterabdeckungen richtig montiert sind. Wenn die der Taste zugehörenden Geschwindigkeit nicht in Fuktion ist, dann aktiviert man die dazugehörige Geschwindigkeit. Wenn die der Taste zugehörenden Geschwindigkeit in Funktion ist, dann ist die Funktion TIMER aktiviert und das Licht der Taste blinkt, danach schaltet sich der Motor automatisch nach 10 Minuten aus. Mit der Fernbedienung (Zubehör){jedes Mal dass die Taste gedrückt wird, erhöht man die Laufstufen, und{jedes mal dass die Taste gedrückt wird, verringgert man die Laufstufe bis zum Stop. Mit der Taste ist die Funktion TIMER/NACHLAUF aktiviert und der Motor schaltet sich nach 10 Minuten automatisch aus.
	+	Mit dieser Taste ist die IntensivLaufstufe aktiviert und das Licht der Taste blinking, der Motor lαuft für 10 Minuten auf der höchsten Laufstufe und danach besteht der Motor automatisch zur Laufstufe 2 darüber. Mit der Fernbedienung (Zubehör) und mit dem Motor auf de Laufstufe 3, wenn man die Taste drückt, ist die Intensivlaufstufe aktiviert.
		Wenn die Haube eine Beleuchtung hat, schaltet diese Taste die Beleuchtung ein und aus. Wenn die Beleuchtung eingeschaltet ist, ist die Taste hintenbeleuchtet.
	F	SÄTTIGUNGSANZEIGE DER FETTFILTERN: Nach ca 100 Stunder von Motorarbeit, ist ein akustisches Signal ertört um zu informieren dass die Fettfilter zu reinigen sind. Die Taste fängt an zu blinken. Sofort die Fettfilter reinigen und die Anzeige wie folgt Löschen. Löschen Sie DIE ANZEIGE: Schalten Sie den Motor aus, danadrücken Sie 2 x hintereinander die Taste ein Signal ertört um zu bestäten dass alles gelöscht worden ist. Mit der Fernbedienung (Zubehör) drucken Sie die Taste.

WARTUNG

FETTFILTER

Die Metall Fettfilter befinden sich an der unteren Seite der Dunstabzugshaube und dieren dazu, die sich beim Kochen bildenden Fette aufzusaugen, und sollen verhindern, daß der Motor Schaden erleidet. Sie können vor Hand oder in Geschirrspüler gereinigt werden.

Für die Reinigung vor Hand braucht man kaltes Wasser und Seite zu verwenden, man muß mehrmals fest abbürsten und dann mit flüssendem Wasser abspulen.

Am Ende der Reinigung müssen die Fettfilter gut getrockenet und wieder korrekt eingesetzt werden.

Es ist möglich eine leichte Verfürbung nach dem Washen zu haben.

Es ist empfohlen die Fettfilter zu reinigen nachdem der Kochfeld 50-100 Stunden gearbeitet hat.

Wenn die Fettfilter sehr schmutzig sind, kann der Motor nur eine geringe Luftmenge absaugen,DMA.
daher wird die Funktion des Gerates vermindert.

Die zunehmende Sattigung mit fetthaltige Rückstände die man nicht periodisch reinigt, sind leicht entflammbar und konnen Brände VERURSACHEN.

Die Herstellungsfirma leht jegliche Haftung für Brände ab, die durch schlechte Wartung verursacht worden sind.

Nicht installmenten oder die Fettfilter mit laufenden Motor entfernen.

Betreiben Sie das Vakuum ohne die installierten Filter.

Das Unternehmen leht jegliche Haftung ab, wenn die Warnung oben nicht berücksichtigt wurde.

KOHLE FILTER

Die Kohlefilter werden verwendet, um die Koch Gerüche zu halten.

Die KohleFilter befinden sich am Motor und sie reinigen den Kuchendunst und befrien ihn von Gerüchen.

Wenn die Haube für Umluftbetrieb verwendet wird, ist es notwendig die Kohlefilter zu verwenden.

Folgen Sie der Dokumentation in Holzkohlefilters in Bezug auf die Installation enthalten, die Verwendung und die Art der Regeneration/Ersatz.

Bitte genau die Anleitung mit der regeneribaren Kohlefilter lessen für alles was Montage, Gebrauchs und Regenerierung betriftt.

Kohlefilter die nicht regenerierbar sind:

Es ist empfohlen die Kohlefilter zu ersetzen nach dem das Kochfeld fur 300-400 Studen garbeitet hat. Die nicht-regeneribaren Kohlefilter konnen nicht gewaschen oder regeneriert werden, sondern mussen ersetzt werden, wenn sie laufen.

AUSWECHSELN DER LAMPEN (Falls vorhanden)

Immer darauf auf achtenden eine Lampe desselben Typs verwendet wird.

Bevor Sie die Lampen auswechseln, kontrollieren Sie daß die Lampen Kalt sind und der Strom komplett ausgeschalte ist.

Folgen Sie der Schritten wie in den Abbildungen der L Serie gezeigt.

Wieder Strom geben.

! Wenn die Beleuchtung nicht Funktioniert, kontrollieren dass die Lampen richtig eingesetzt worden sind.

REINIGUNG

Damit die gute Funktionstüchtigkeit der Dunstabzugshaube erhalten bleibt, sollte man die Haube ab und zu reinigen. Folgende Hinweise sind zu folgen.

Kontrollieren Sie, daß der Strom ausgeschaltet ist.

Die empfohlene Pflegelotion ist eine Vermischung von WASSER und Flüssige NEUTRALE SEIFE.

Es ist sehr wichtig daß die flüssige Seite keine Korner enthält, die die Oberfläche zerkratzen konnten.

Ein weiches Tuch muß mit der Pflegelotion befeuchtet werden, dann Goes man mit dem Tuch auf das Haubekörper aber wichtig ist es daß man mit dem Tuch der Schleifrichtung folgt.

Es ist absolut verboten, flüssige Mittel direct auf die Haube aufzutragen.

Das Tuch muß keine Knöpfen, keine Reißverschluß haben, oder anders dass die Oberfläche zerkratzen kann.

Es ist verboten, Lösungs, alkolhaltige oder aggressive Mittel oder Benzine zu verwenden, die der Überfläche beschädigten können.

Die Herstellungsfirma leht jegliche Haftung für unsachgemäß Reinigung ab, die Funktionsd oder ästetischen Schaden verursachen kann.

Während der Reinigung nicht verweilen auf den Tasten unbeabsichtigte Zündung zuverhindern.

STÖRUNGEN

Wenn sich die Dunstabzugshaube nicht bedienen{lsst, fur ca 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw Ausschalten oder Sicherung stromlos machen. Danach neu einschalten.

Wenn die Haube scheint ein nicht normales Verhältnis zu haben,lesen Sie die Hinweise für die Löschung der Sattigungsanzeige (siehe Bedierung und Gebrauch).

Wenn die Saugleistung sicher abgenommen hat, dass die Reinigungssintervalle des Filters erfüllt sind.

Prüfen Sie auch, dass sie nicht accidentalemnte Fremdkörper (wie Reinigungstücher), und wenn diese gefunden wird, in dem Kanal zu überprüfen, ob die Kanalverbindungen sind nicht betroffeng gesaugt worden.

GERAET EUROPAISCH GEKENNZEICHNET

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro und Elektronikaltgeräte (waste electrical and electronic equipment WEEE) gekennzeichnet.

Das Symbol an der Seite auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Products schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches

Entsorgen gefährdet. Weitere Informationen über das Recycling diesen Produkts erhalten Sie von Ihrhem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
