BEDIENUNGSANLEITUNG BS 1288 CLATRONIC

Bedienungsanleitung/Garantie

Gebruiksaanwijzing · Mode d'emploi
Instrucciones de service · Istruzioni per l'uso
Instruction Manual · Instrukja obstugi/Gwarancja
Hasznalatiutasitas · Incptpyj3 ekcnnyatau PykoBODTO no ekcnnyatau ·

DEUTSCH		ENGLISH
Inhalt		Contents
Übersicht der Bedienelemente	Seite 3	Overview of the Components	Page 3
Bedienungsanleitung	Seite 4	Instruction Manual	Page 25
Technische Daten	Seite 7	Technical Data	Page 28
Garantie	Seite 7	Disposal	Page 28
Entsorgung	Seite 8
NEDERLANDS		JEZYK POLSKI
Inhoud		Spis tresci
Overzicht van de bedieningselementen	Pagina 3	Przeglad elementów oblsugi...	Strona 3
Gebruksaanwijzing	Pagina 9	Instruktja obstrugi...	Strona 29
Technische gegevens	Pagina 12	Dane techniczne...	Strona 32
Verwijdering	Pagina 12	Warunki gwarancji...	Strona 32
		Usuwanie...	Strona 33
FRANÇAIS		MAGYARUL
Sommaire		Tartalom
Liste des différents éléments de commande	Page 3	A kezelöelemek attekintése...	Oldal 3
Mode d'emploi	Page 13	Használati utasités...	Oldal 34
Données techniques	Page 16	Müszaki adatok...	Oldal 37
Elimination	Page 16	Hulladékkezelés...	Oldal 37
ESPAÑOL		YKPAÍHCBKA
Indice		3mict
Indicación de los elements de manejo	Pagina 3	Örțaïd elementiTVyrpáblínhra...	ctopíнka 3
Instrucciones de service	Pagina 17	Iистукция з ekсплугатуцii...	ctopíнka 38
Datasétécnicos	Pagina 20	Texhnúñi napamétrni...	ctopíнka 41
Eliminación	Pagina 20
ITALIANO		PYCCKNI
Indice		Codelpajahanie
Elementi di commando	Pagina 3	Obstorp detanéi príbópa...	ctp. 3
Instruzioni per l'uso	Pagina 21	Pykoobodstvo no ekcnpolyatauuni...	ctp. 42
Dati tecnici	Pagina 24	Texhnúčekne daHHbile...	ctp. 45
Smaltimento	Pagina 24

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Listes differentes éléments de commande Indicacion de los elementos de manejo • Elementi di commando • Overview of the Components Przejglad elementow obslugi • A kezeloelemek attekintese • Orlan elemeHrib ynpablinna O63op detanepnibopa

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zechnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schaden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit möglich Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gebährungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme these Gerätes die Bedienungsanleitung sehr sorgfällig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Diese Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörsteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollen Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäß auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt, damit das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit ihrer Kinder setzen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichen liegen.

WARNING!

Lassen Sie keine Kinder nicht mit Folie spiel.

Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für diesen Gerät

• Reparieren Sie das Gerät nicht selbst, sondernuchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen setzen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutz werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultieren Gefahren verstanden haben.

• Kinder)durfen nicht mit dem Gerät speien.

• Reinigung und Benutzer-Wartung)durfen nicht durch Kinder ohne Beaufsichtigung durchgefuhrt werden.

• Saugen Sie keine Feuchtigkeit bzw. Flüssigkeiten auf!
• Saugen Sie keine—heiße Asche, spitze oder scharfe Gegenstände!
• Benutzen Sie das Gerät nicht in feuchten Räumen!
• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!
• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!
• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern!

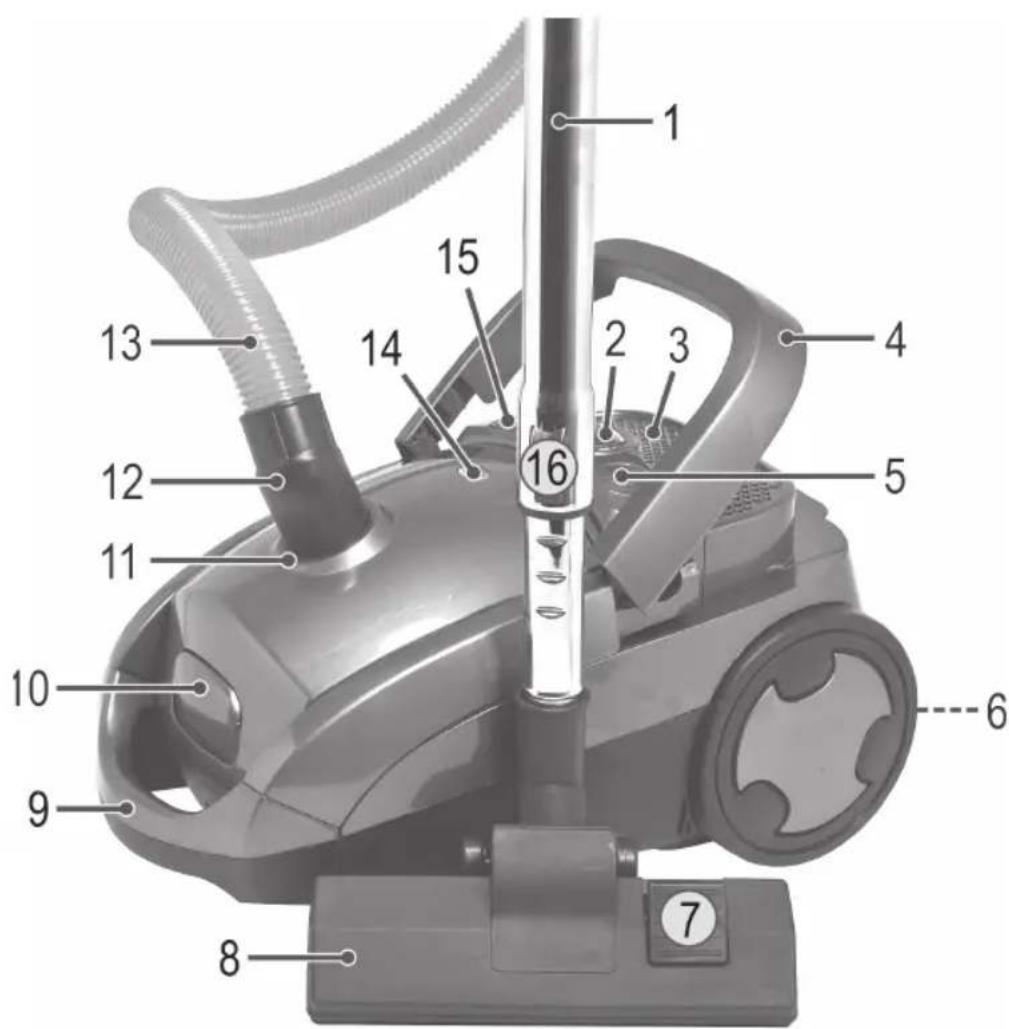

Übersicht der Bedienelemente

1 Teleskop-Saugrohr
2 Saugleistungsregler
3 Abdeckung für Auslass-Filter
4 Oberer Tragegriff
5 Taste zur Kabelaufwicklung
6 Netzkabel mit Stecker
7 Hebel für das Ein- und Aufahren der Bürste
8 Bodendüse (mit Haken (ohne Abb.))
9 Tracegriff
10 Offner Staubbeutelfach
11 Schlauchanschluss
12 Verbindungskopf des Saugschlauches
13 Saugschlauch
14 Anzeige fur Staubbeutelwechsel
15 Ein-/Aus-Taste
16 Schiebetaste fur Teleskop-Saugrohr
17 Parkhiffe
18 Staufach mit Fugen- und Bürstdüse

Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss, bis er Mechanisch einrastet, drücken Sie dazu gleichzeitig die Tasten. Um den Schlauch wieder zu losen, drücken Sie ernut die Tasten am Verbindungskopf.
• Halten Sie die Tasten gedrückt und ziehen Sie dann den Schlauch hersa.
• Stecken Sie ggf. das Saugrohr am Griffstück auf.
• Mit der Schiebetaste am Teleskop-Saugrohr konnen Sie die Länge individuell einstellen.
• Montieren Sie die Bodendüse bzw. das Zubehör.

Benutzen des Gerätes

1. Wickeln Sie die benöttigte Kabellange ab.

ACHTUNG:

• Ziehen Sie das Netzkabel max. bis zur gelben Markierung.
• Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch.

INWEIS:

Falls die rote Markierung sichbar ist,ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein.

1. Stecken Sie den Netzstecker in eine vorschrittsmäßig installierte Schutzkontakt-Steckdose. Schalten Sie das Gerät mit dem Ein-/Aus Schalter ein, indem Sie die Taste nach unten drücken.
2. Stellen Sie je nach Bodenbelag den Umschalter „Teppich/Hartboden" ein.
3. Stellen Sie die Saugleistung mit dem Saugleistungsregler ein.
4. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.
   Andrücken ist nicht notig.

INWEIS:

Achten Sie auf die durch die Kabellänge begrenzte Reichweite!

Saugleistungsregler (2)

Niedrige Saugleistung: Für Gardinen, empfindliche Stoffe.
- Mittlere Saugleistung: Für hochflorige Veloursteppiche und Textilboden.
Hohe Saugleistung: Für robuste Teppiche und Fußboden.

Drehen Sie den Saugleistungsregler im Uhrzeigersinn, wenn Sie die Saugleistung erhöhen möchten.

Luftschieber

Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu lose.

Ausschalten und Stromkabel aufrolten

1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter aus undziehen Sie den Stecker aus der Steckdose.
2. Behalten Sie den Stecker in der Hand.
3. Drucken Sie die Taste für die Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden.

Dusenaufsatz

Bodendluse (8)

Die Bodendüse ist zur leichteren Führung mit einer Rolle ausgestattet.
Sie können mit der Bodendüse glatte Flächen und Teppiche reinigen.

• Mit dem Hebel (7) stellen Sie die Bürsten nach außen oder nachinnen.
  Die optimale Anwendung richtet sich nach der Beschaffenheit des Bodens. Wir empfehlen folgenden Einsatz:
  Einsatz ohne Bürsten: Zum Sagen von Teppichboden mit hohem Flor
  Einsatz mit Bürsten: Zum Saugen von glatten Böden und Teppichböden mit niedrigem Flor

Fugen-Burstdüse

Zum Saugen von Polstem, Vorhängen und in Ecken und Schlitzen usw.

Das Staufach mit der Fugen- und Bürstdüse befindet sich auf der Rückseite des Gerätes gegenüber dem Netzkabel.

HINWEIS: 2 in 1 "Duse:

Zusammengeklappt können Sie sie als Fugendüse benutzen. Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung, bis diese mechanismisch einrastet.

Um die Dusenaufsätze vom Saugrohr zu offen, ziehen Sie diese unter leichtem Drehen ab.

Wartung

Anzeige Staubbeutelwechsel (14)

Halten Sie den Saugschlauch unbelastet in die Luft. Zeigt die Anzeige für Staubbeutelwechsel „Rot“, ist der Staubbeutel voll. Wechseln Sieihnitte aus.

Auswechseln des Staubbeutels

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Offnen Sie mit dem Offner (10) den Deckel des Staubbeutelfachs.
3. Ziehen Sie den Staubbeutel nach oben heraus.
4. Schieben Sie einen neuen Beutel ein, achten Sieitte darauf, dass der Beutel korrekt in der Führung liegt.
5. Drucken Sie die Halterung mit dem Beutel nach unten. Der Beutel muss komplett in dem Staubbeutelfach liegen. Schlieben Sie den Deckel, so dass er einrastet.

Filter

Ihr Gerat verfügt über zwei Filter.

Motorschutzfilter (Einlassfilter)

Den Einlassfilter finden Sie im Staubbeutelraum. Der Filter sitzt senkrecht im hinteren Teil des Staubgehäuses. Ziehen Sie den Filter nach obenHEREs.

Reinigen des Filtrereinsatzes

Reinigen Sie den Motorschutzfilter nach ca. jedem 10. Staubbeutelwechsel. Bei Bedarf konnen Sie den Filter in warmem Wasser, ohne Zusätze reinigen. Setzen Sie diesen nur vollständig getrocknet wieder ein!

Auslassfilter

Des Weiteren verfügt Ihr Gerät über einen Auslassfilter.

1. Stellen Sie den oberen Griff hoch.

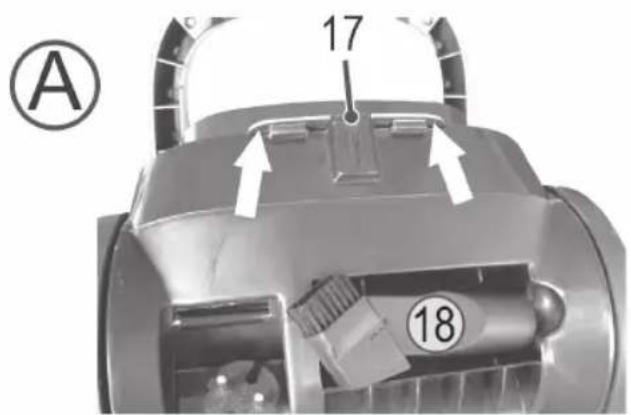

2. Betrachten Sie die Abb. A auf Seite 3: Drucken Sie die Abdeckung des Auslass filters an den Pfeilen nach oben. Entfern den sie Abdeckung.
3. Entnehmen Sie das Lufungsgitter.
4. Entnehmen Sie den Filtereinsatz und reinigen Sie diesen, wie oben beschrieben.
5. Setzen Sie den Filter im vollständig getrockneten Zustand wieder in das Lufungsgitter ein.
6. Setzen Sie das Lufungsgitter zurück in das Gerät.
7. Schlieben Sie den Auslassfilter wieder mit der Abdeckung. Sie muss hörbar einrasten.

Ersatz Staubfilterbeutel

konnen Sie über unser Internet-Serviceportal

www.sli24.de

unter "Ersatzteile & Zubehör" bestellen.

Reinigung

WARNING:

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere schuemde Gegenstände.
  Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Das Gehäuse reinigen Sie mit einem weichen, trockenen Tuch ohne Zusatzmittel.

Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.
• Rollen Sie das Kabel komplett ein.
• Hängen Sie den Haken der Bodendüse in die Parkhülfe auf der Rückseite des Gerätes ein.
• Wenn Sie das Gerät senkrecht stellen sollen: Hängen Sie den Haken der Bodendüse in die Parkhülfe auf der Unterseite des Gerätes ein.

Störungsbehebung

• Gerät ist ohne Funktion.

Abhilfe:

Überprüfen Sie den Netzanschluss.

Gerat saugt nicht.

Mögliche Ursache:

Die Saugleistung ist zu gering eingestellt.

Abhilfe:

Kontrollieren Sie die Position des Reglers.

Mögliche Ursache:

Der Staubbeutel ist voll.

Abhilfe:

Erneuem Sie den Staubbeutel.

oder

Mögliche Ursache:

Die Filter sind verschmutzt.

Abhilfe:

Reinigen Sie die Bauteile.

Mögliche Ursache:

Im Saugschlauch oder der Duse befindet sich ein Fremdkörper.

Abhilfe:

Kontrollieren Sie das Zubehör auf Fremdkörper.

Gerauschentwicklung

Gemessen wurde der Schaldruckpegel am Ohr einer Bedienperson (LpA) in Übereinstimmung mit der DIN EN ISO 3744.

Ermittelter Schaldruckpegel: 77 dB(A) (kein Limit)

Technische Daten

Modell: BS 1288

Spannungsversorgung: 230 V~, 50 Hz

Leistungsaufnahme: 800 W

Staubfilterbeutel: SSB 101 / Swirl Y 101

Schutzklasse: II

Nettogewicht: 6,10 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungn vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklart die Firma Clatronic International GmbH, dass sich das Gerät BS 1288 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektron magnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Untemehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelgs und these Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
2. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwerten Geräts.
3. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vormehmen.
4. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Wonne

Sollehir Gerat innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Moglichkeit der Reklamationsanmeldung über unser SLI - InternetServiceportal zur Verfugung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten weniger Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung ihrer Reklamation.

Mit ihren persönlichen Zugangsdaten, die direkt nach ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach gibt es!

Bitte vergessen Sie nicht, dem Gerä eine Kopie Ihres Kaufbeliges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosten Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! - Kostengündstige Reparaturen zum Festpreis!

BittenehmenSie inkeinemFallineunfreieEinsendung IhresGeratesvor.Unfreie Lieferungenwerdenvonuns nicht angenommen.EsentstehenIhnendamiterheblicheKosten.

Stand 06 2012

Entsorgung

Bedeutung des Symbols „Mullonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgehenen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie herself damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.

Gebruiksaanwjzing

Nettogewicht: 6,10 kg
