BEDIENUNGSANLEITUNG Dabman 30 Imperial

1. VORWORT 3
2. SICHERHEITSHINWEISE 3

2.1 Grundlegende Sicherheitshinweise . . . 3/5
2.2 Erläuterung der Sicherheitshinweise . . . 5
2.3 Bestimmungsgemäter Gebrauch . . . . . 5

1. LIEFERUMFANG 6
   4.BEDIENFELD 6/7

4.1 Beschreibung der Frontseite 8
4.2 Beschreibung der Rückseite. 8

5.RADIO ANSCHLIESSEN 9
6.RADIO BETRIEB. 9

6.1 Radio ein-/ausschalten 9/10
6.2 Lautstärke. 10

1. EINSTELLUNGEN DAB/DAB+ 10

7.1 Senderwechsel. 10
7.2 Automatische Sendersuche 10
7.3 Manuelle Sendersuche. 11
7.4 Speichern von Sendern 11
7.5 Gespeicherte Sender aufrufen. 12
7.6 Display Informationen 12

1. EINSTELLUNGEN UKW. 13

8.1 Automatische Sendersuche 13
8.2 Manuelle Sendersuche. 13/14
8.3 Speichern von Sendern 14
8.4 Gespeicherte Sender aufrufen. 14
8.5 Display Informationen. 15

1. TIMEREINSTELLUNGEN 16

9.1 Alarmprogrammieren 16
9.2 Wenn der Weckruf ertont 16
9.3 Alarm loschen 16

10.WERKSEINSTELLUNGEN 16
11.ENTSORGUNG 17
12. TECHNISCHE DATEN 17
13. FEHLERBEHANDLUNG. 18
14. SERVICE UND SUPPORT 18

2Bedienungsanleitung

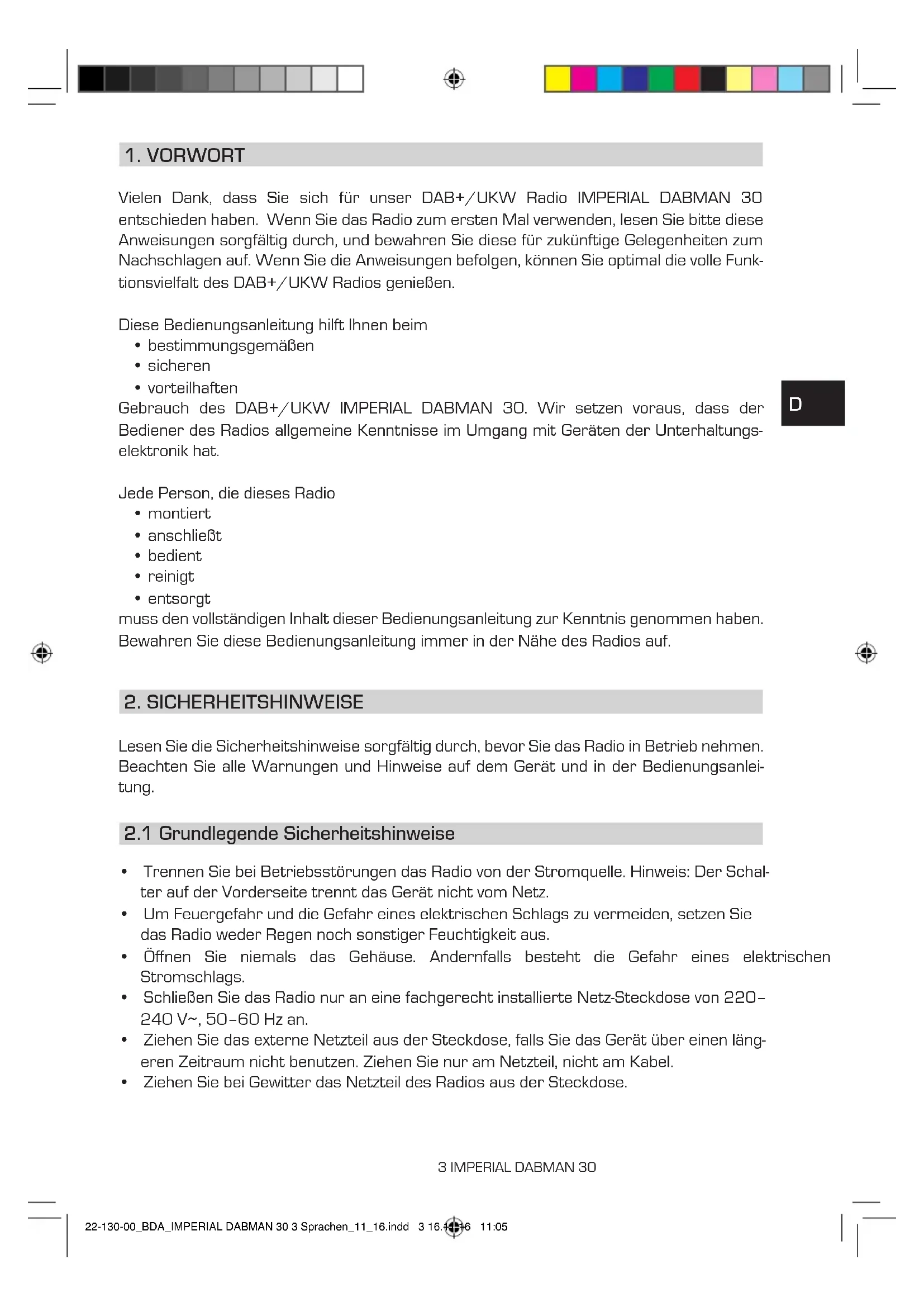

1. VORWORT

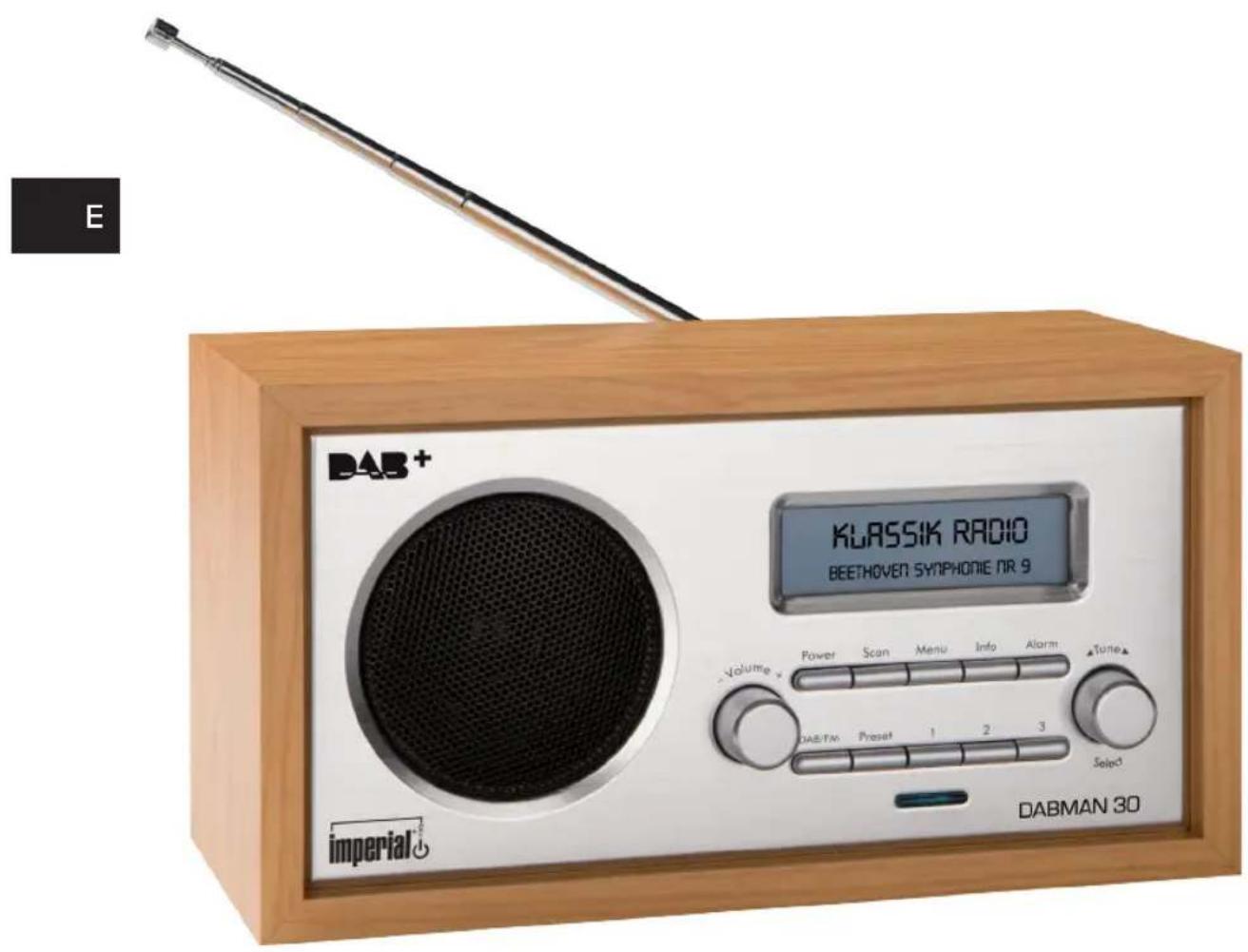

Vielen Dank, dass Sie sich für unser DAB+/UKW Radio IMPERIAL DABMAN 30 entschieden haben. Wenn Sie das Radio zum ersten Mal verwenden,lesen Sieitte diese Anweisungen sorgfältig durch, und bewahren Sie diese für zukünftige Gelegenheiten zum Nachschlagen auf. Wenn Sie die Anweisungen befolgen, können Sie optimal die volle Funktionsvelfalt des DAB+/UKW Radios **eigen*.

These Bedienungsanleitung hilft Ihnen beim

bestimmungsgemähen
- sicheren
vorteilhaften

Gebrauch des DAB+/UKW IMPERIAL DABMAN 30. Wir setzen voraus, dass der Bediener des Radios allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungs-elektronik hat.

Jede Person, die ceses Radio

• montiert
• anschlieBt
  bedient
  reinigt
  entsorgt

muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Radios auf.

2. SICHERHEITSHINWEISE

Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Radio in Betriebnehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

2.1 Grundlegende Sicherheitshinweise

• Trennen Sie bei Betriebsstörungen das Radio von der Stromquelle. Hinweis: Der Schalter auf der Vorderseite trennt das Gerät nicht vom Netz.
• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Radio weder Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Schlieben Sie das Radio nur an eine fachgerecht installierte Netz-Steckdose von 220-240 V~, 50-60 Hz an.
• Ziehen Sie das externe Netzteil aus der Steckdose, falls Sie das Gerät über einen langeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzteil, nicht am Kabel.
• Ziehen Sie bei Gewitter das Netzteil des Radios aus der Steckdose.

2. SICHERHEITSHINWEISE

• Sollten Fremdkörper oder Flüssigkeit in das Radio gelangen,ziehen Sie sofort das Netzteil aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen,behvor Sie es wieder in Betriebnehmen.Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Beachten Sieitte, dass die Stromquelle (Steckdose) leicht zuganglich ist.
• Knicken oder quetschen Sie keine Kabelverbindungen.
• Wenn das Netzkabel beschadigt ist, müssen Sie das Radio von Fachpersonal repa-rieren halten beim Sie es erneut verwenden. Es besteht sonst die Gefahr eines Strom-schlags.
• Lassen Sie Kinder niemals unbeaufsichtigt das Radio benutzen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.
  Schutzfolien entfernen.

Achtung!

Hinweis zur Netztrennung. Um das Gerät vollständig vom Netz zu trennen, muss das Netzteil aus der Steckdose gezogen werden, Denn das Gerät nimmt auch im Standby-Betrieb Strom auf.

Richtiger Standort

• Stellen Sie das Radio auf eine feste, ebene Unterlage.

• Vermeiden Sie die Höhe von:

• Wärmequellen, wie z.B. Heizkorpern,
  -offenemFeuer,wiez.B.Kerzen

• Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.

• Stellen Sie keine Gefäße mit Flüssigkeit [zum Beispiel Vasen] auf das Radio.

• Vermeiden Sie direkte Sonneneinstrahlung und Orte mit außergewöhnlich viel Staub.

• Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüfung des Radios.

• Stellen Sie keine schweren Gegenstände auf das Radio.

• Wenn Sie das Radio von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Radios Feuchtigkeit niederschlagen. Warten Sie in thisem Fall etwa eine Stunde bevor Sie es in Betriebnehmen.
• Verlegen Sie das Netzkabel so, dass niemand darauf troten oder darüber stolpern kann.
• Nicht weiter als 1,80 Meter vom{nachsten Stromanschluss entfernt aufstellen
• An einer Stelle aufstellen, an welcher Sie die Teleskopantenne in ihrer vollen Länge herausziehen können

4Bedienungsanleitung

2. SICHERHEITSHINWEISE

2.2 Erläuterung der Sicherheitshinweise

In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitschinweisen:

Gefahr!

Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden.

Achtung!

Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden.

① These Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Radios.

2.3 Bestimmungsgemäßer Gebrauch

Das Radio dient dem Empfang von DAB+ sowie dem FM Empfang für den privaten Bereich. Es ist ausschließlich für diesen Zweck bestimmt undarf nur davon verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschaden oder soccer zu Personenschäden führen. Sie bedeutet zugem den sofortigen Garantieverlust. Der Hersteller übernimmt keine Haftung fur Schäden, die durch nicht bestimmungsgemüssen Gebrauch entstehen.

Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung.

3. LIEFERUMFANG

Nr. Anzahl Erklärung

1 1 DAB+/UKW Radio
2 1 12V DC Netzteil (ohne Abbildung)
31 Bedienungsanleitung (ohne Abbildung)
4.1 Garantiekarte (ohne Abbildung)

4. BEDIENFELD

4.1 Beschreibung der Vorderseite

Nr. Tastename Erklärung
1 - LCD Display
2 Power Einschalten
3 Scan Automatischer Suchlauf
4 Menu Info über Softwarestand
5	Info	Informationen über den jeweiligen Sender
6	Alarm Alarm/Wecker einstellen
7	DAB/FM/AUX	Zwischen DAB/FM und AUX wechseln
8	Preset	Speichertaste
9	1	Speicherplatz für Favoritensender
10	2	Speicherplatz für Favoritensender
11	3	Speicherplatz für Favoritensender

6Bedienungsanleitung

4. BEDIENFELD

4.1 Beschreibung der Vorderseite

Nr. Tastename Erklärung

12 Volume Lautstärkenregler

13 Tune

FM Modus: Einstellen der Frequenz DAB Modus: Wechsel zwischen den gespeicherten Sendern

D

7 IMPERIAL DABMAN 30

1. BEDIENFELD

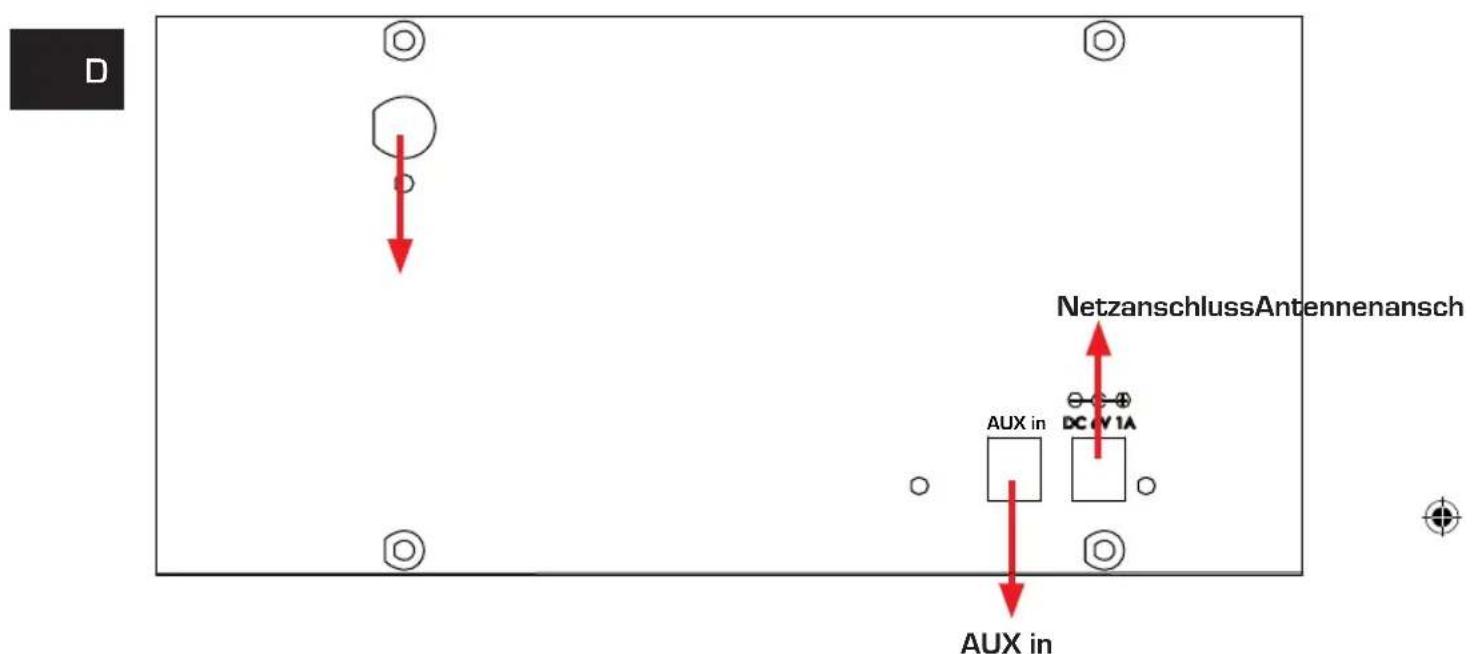

   4.2 Beschreibung der Rückseite

Zur Wiedergabe von Audiodatein

[z.B. iPod, MP3 Player, etc.]

8Bedienungsanleitung

5. RADIO ANSCHLIESSEN / STROMANSCHLUSS

Bitte entnehmen Sie die Teile vorsichtig aus der Verpackung. Prufen Sie, ob alle Teile vorhanden sind.

Stecken Sie das Kabel des Netzsteckers am hinteren unteren Teil des Radios in die dafür vorgesehene Buchse ein undziehen Sie die Teleskopantenne so welt wie möglich senkrecht in die Höhe, um den optimalen Empfang zu erhalten.

Achtung! Verwenden Sie nur das mitgelieferte Netzteil. Aus Sicherheitsgründen darf das Netzteil nicht geöffnet werden. Die Verwendung einer nicht genehmigten Stromquelle kann Ihr Radio beschädigen und wurde zur Aufhebung der Garantie führen.

Steen Sie den Netzstecker im Stecker des Stromnetzes ein und schalten Sie das Gerät ein. Es erscheint die Nachricht: Willkommen DAB+ und FM Radio. Danach erscheint die aktuelle Uhrzeit.

Drücken Sie die Taste 'Power' auf der Vorderseite des Radios. Wenn Sie das Radio zum ersten Mal einschalten, beginnnt automatisch ein Suchlauf nach DAB/DAB+-Radiosenden. Eine Anzeige zeigt den Fortschrift des Suchlaufs an, auch die Anzahl der Sender, die bei dem Suchlauf gefunden wurden, wird angezeigt.

Wenn der Suchlauf abgeschlossen ist, wählt Ihr Radio den ersten verfügbarbaren Sender und gibt diesen wieder. Die Sender sind werksseitig in alphabetischer Reihenfolge sortiert.

Achtung! Die Liste der DAB/DAB+-Sender wird gespeichert. Wenn Sie das Radio beim nachsten Mal einschalten, wird kein neuer Sendersuchlauf durchgeführt. Sie können auch einen manuellen Suchlauf durchführren.

6. RADIO BETRIEB

6.1. Grundeinstellungen

Drücken Sie im Standby Modus [Gerät nicht eingeschaltet, Uhrzeit wird im Display agezeigt] die Preset Taste und halten Sie diese 2 Sekunden gedrückt.

Kontrast: Wahlen Sie den Display Kontrast mit Hilfe des Tune Reglers

Drucken Sie Tune Taste

Beleuchtung: Wahlen Sie die Beleuchtung des Displays mit Hilfe des Tune Reglers

Drucken Sie Tune Taste

Standby Beleuchtung: Wahlen Sie die Standby Display Beleuchtung

Drucken Sie die Tune Taste

Sprache: Wahlen Sie die Menusprache des Gerätes mit Hilfe des Tune Reglers

Drucken Sie die Tune Taste

9 IMPERIAL DABMAN 30

6. RADIO BETRIEB

6.2 Radio ein- oder ausschalten

Einschalten

Drücken Sie auf der Vorderseite des Radios die Taste 'Power'. Das Display wird eingeschaltet, das Radio schaltet in den zuletzt gewährten Modus (DAB/DAB+ oder UKW). Wenn Sie zuletzt einen DAB/DAB+-Sender eingestellt hatten, wird dieser Sender jetzt automatisch gewählt.

D

Achtung! Stellen Sie stets sicher, dass die Antenne vollständig herausgezogen ist und wenn möglich senkrecht stehen, so erhalten Sie die maximale Signalstarke und die best-mögliche Klangqualität.

Ausschalten

Drücken Sie auf der Vorderseite des Radios die Taste 'Power', die Uhr wird angezeigt. Um das Radio und die Anzeige komplett auszuschalten,ziehen Sie den Netzstekcer aus der Steckdose.

6.3 Lautstärke einstellen

Drehen Sie den linken Drehknopf [Lautstärkeregler] gegen den Uhrzeigersinn, um die Laufstärke zu verringn und im Uhrzeigersinn, um die Lautstärke zu erhöhen.

7. EINSTELLUNGEN DAB/DAB+

7.1 Senderwechsel DAB/DAB+

1. Wenn Sie sich nicht bereits im DAB-Modus befinden, drücken Sie die Taste DAB/UKW, um in den DAB-Modus zu schalten.
2. Drehen Sie den rechten Drehknopf 'Tune', um sich durch die vorhandenen Sender durchzuarbeiten. Wenn der gewündchte Sender im Display angezeigt wird und Sie mit dem Knopfdrehen aufhoren, wird dieser Sender eingestellt und wiedergegeben.

7.2 Automatische Sendersuche DAB/DAB+

1. Wenn Sie sich nicht bereits im DAB/DAB+-Modus befinden, drücken Sie die Taste DAB/UKW um in den DAB/DAB+-Modus zu schalten.
2. Drücken Sie die Taste 'Scan', um einen regionalen Sendersuchlauf zu starten. Im Display erscheint 'Autosuche Schnellsuche', gefolgt von 'Suche...'. Eine Anzeige gibt Auskunft über den Fortschritt des Suchlaws, die Anzahl der gefundenen Sender wird ebenfalls angezeigt. Ein regionaler Suchlauf dauert etwa zehn Sekunden.
3. Wenn Sie Ihr DAB+Radio in einem anderen Land betreiben sollen, drücken Sie die Taste 'Scan' 2 Sekunden lang, um einen breiter angelegten nationalen und regionalen Suchlauf zu starten. Im Display erscheint 'Autosuche Vollsuche', danach 'Suche...'. Eine Anzeige gibt Auskunft über den Fortschnitt des Suchlaufs, die Anzahl der 10Bedienungsanleitung

7. EINSTELLUNGEN DAB/DAB+

gefundeten Sender wird ebenfalls angezeigt. Ein nationaler und regionaler Suchlauf tauert ungebahr eine Minute, kann aber auch bis zu drei Minuten tauern.

INFO! Beim DAB/DAB+-Radio werden regelmäßiger zusätzliche Sender oder Dienste aufgeschaltet, so dass es sich empfehl't, gelegentlich einen manuellen Suchlauf durchzufahren, so können Sie safer sein, den aktuellen Senderstand gespeichert zu haben. Wenn Sie den Standort des Radios verändern, z. B. wenn Sie in den Urlaub fahren, empfehl't es sich ebenfalle, einen manuellen Suchlauf durchzufahren.

7.3 Manuelle Sendersuche DAB/DAB+

1. Mithilfe der Möglichkeit zur manuellen Sendersuche konnen Sie einen bestimmten digitalen Radiosender einstellen, danach konnen Sie den Standort des Radios oder die Antenne noch verändern, um an Ihr dem Standort das stärkste mögliche Signal für diesen Sender zu empfangen.
2. Halten Sie den Drehknopf 'Tune' gedrückt, bis 'Manuelle Suche' angezeigt wird.
3. Drehen Sie den Drehknopf 'Tune', um sich durch die digitalen Radiofrequenzen durchzuarbeiten. Wenn Sie die Frequenz des gewünschten Senders erreicht haben, horen Sie mit dem Knopfdrehen auf. Das Radio versucht dann, diese Frequenz einzustellen. Im Display erscheint 'Suchen...'.
4. Drücken Sie den Drehknopf 'Tune', der Radiotext für die gewährte Frequenz wird angezeigt. Oben rechts in der Anzeige erscheint der Hinweis 'MAN' als Erinnerung daran, dass Sie sich im manuellen Einstellmodus befinden.
5. Drücken Sie nochmals den Drehknopf 'Tune', um in den DAB/DAB+-Modus „Automatische Einstellung" zurückzukehren. Oben rechts in der Anzeige erscheint 'DAB'.

INFO! Sie müssen möglicherweise die Antenne verstellen oder das Radio an einem anderen Standort aufstellen, um das Signal bestmöglich zu empfangen.

7.4 Speichern von DAB/DAB+-Sendern

Ihr Radio kann bis zu 10 DAB/DAB+-Sender speichern, so haben Sie sofortigen Zugriff auf ihre Lieblingssender.

1. Stellen Sie in Ihr dem Radio den Sender ein, den Sie speichern möchten.
2. Halten Sie die Taste 'Preset' gedrückt. Es wird Speicherplatz 1 angezeigt.
3. Drehen Sie den Drehknopf 'Tune' auf den Speicherplatz, an dem Sie diesen Sender speichern wollen [1-10]. Drücken Sie die Taste 'Tune', der Sender wird auf dem gewünschten Speicherplatz gespeichert. Im Display wird bestätigt: „Speicherplatz X gespeichert", wobei X die Nummer des gewählten Speicherplatzes anziegt (1-10).

Achtung! Wenn Sie DAB/DAB+-Radiosender speichern, werden damit die gespeicherten UKW-Sender nicht überschreiben.

11 IMPERIAL DABMAN 30

7. EINSTELLUNGEN DAB/DAB+

Achtung! Wenn an thisem Speicherplatz bereits ein DAB/DAB+-Sender gespeichert war, so wird dieser Eintrag jetzt überschreiben.

7.5 Gespeicherten DAB/DAB+ Sender aufrufen

1. Wenn Sie sich nicht bereits im DAB-Modus befinden, drücken Sie die Taste DAB/UKW, um in den DAB-Modus zu schalten.
2. Drucken Sie die Taste 'Preset'. Der erstige gespeicherte Sender wird angezeigt.
3. Drehen Sie den Drehknopf 'Tune', um den gewünschten gespeicherten Sender (1-10) anzuzeigen. Drücken Sie den Drehknopf 'Tune'. Das Radio stellt dazu den gespeicherten Sender ein und beginnnt mit der Wiedergabe.

Als Alternative für die gespeicherten Senderplätze 1, 2 und 3 konnen Sie auch einfach auf der Vorderseite des Radios die Tasten 1, 2 oder 3 drücken, so kommt Sie besonderss schnell zu den an diesen Stellen gespeicherten Sendern.

INFO! Wenn kein DAB/DAB+-Sender auf einem Speicherplatz gespeichert wurde, erscheint im Display 'Speicher leer X', nach einigen Sekunden kehrt die Anzeige zum zuletzt eingestillten Sender zurück.

7.6 DAB/DAB+ Display Informationen

Wenn Sie einen DAB/DAB+Sender eingestellt haben, können Sie die Information, die in der zweiten Zeile der Anzeige gezeigt wird, selbst verändern. Vom Sender werden sieben verschiedene Arten an Informationen zur Verfugung gestellt.

1. Drücken Sie wiederholt die Taste 'Info', um zwischen den Anzeigeoptionen hin- und herzuschalten

Dynamisches Label Segment [DLS]:

hier handelt es sich um einen Fießtext mit Informationen, die vom Sender zur Verfügung gestellt werden. Dabei kann es sich um den Name des Künstlers oder den Titel eines Liedes handeln, den Name des DJ, Kontaktdaten des Radiosenders, usw.

Programmtyp [PTY]:

zum Beispiel 'Rock', 'Pop', Talk' oder News

Multiplex-Name:

zeigt das Sendegebiet an sowie eine Ansammlung/Bouquet von Radiosendern auf dieser Frequenz, z. B. BBC National DAB, Digital 1 Network.

Signalsterke:

Eine leere Anzeige erscheint in der zweiten Zeile des Displays und deutet die Mindeststärke, die das Signal für einen akzeptablen Hörgenuss haben muss. Die Reihe der eingefärbten

12Bedienungsanleitung

7. EINSTELLUNGEN DAB/DAB+

Rechtecke zeigt die tatsächliche Stärke des eingehenden Signals an. Je stärker das Signal ist,esto wider nach rechts erstreckt sich die Reihe der Rechtecke.

Zeit:

vom Sender zur Verfugung gestellt

Kanal und Freqenz:

z.B. 12B 225,64 MHz

Signalinformation:

Stereo oder Mono und die Datenrate, mit der das Signal gesendet wird.

D

Überprüfen Sie, ob sich das Radio im UKW-Modus befindet. Ganz rechts in der ersten Zeile der Anzeige sehen Sie „FM" zusammen mit einer Radiofrequenz, z. B. 89,60 MHz.

Im UKW-Modus kann Ihr Radio Informationen des Radio Data Systems oder 'RDS' empfangen, sofern diese gesendet werden. Die RDS Information enthalt oft den Sendername, die aktuelle Zeit und Details zu den Programmen.

Wenn Sie beim letzten Abschalten des Radios einen UKW-Sender eingestellt hatten, wird dieser Sonder automatisch wieder eingestellt, wenn Sie das Radio einschalten.

8. EINSTELLUNGEN UKW

8.1 Automatische Sendersuche UKW

1. Wenn Sie sich nicht bereits im UKW-Modus befinden, drücken Sie die Taste DAB/UKW um in den UKW-Modus zu schalten.
2. Drücken Sie die Taste 'Scan'. Das Radio sucks nach einem Sender. Wenn es den nachsten Sender findet, stoppt die Sueche und die Frequenz oder RDS-Information, falls vorhanden, wird angezeigt.

Achtung! Bei UKW Radio kann es notwendig sein, mit Hilfe des Drehknopfs „Tune" eine Feineinstellung der Frequenz vorzunehmen. Wenn der Empfang dann immer noch schlecht ist, verändern Sie die Ausrichtung der Antenne oder stellen Sie das Radio an einem anderen Standort auf.

8.2 Manuelle Sendersuche UKW

1. Mithilfe der Möglichkeit zur manuellen Sendersuche konnen Sie einen bestimmten analogen Radiosender einstellen, danach konnen Sie den Standort des Radios oder die Antenne noch verändern, um an Ihr dem Standort das stärkste mögliche Signal für diesen Sender zu empfangen.

13 IMPERIAL DABMAN 30

8. EINSTELLUNGEN UKW

1. Drehen Sie den Drehknopf 'Tune', um sich durch die analogen Radiofrequenzen durchzuarbeiten. Wenn Sie die Frequenz des gewünschten Senders erreicht haben, horen Sie mit dem Knopfdrehen auf. Das Radio versucht dann, diese Frequenz einzustellen.
   INFO! Sie müssen möglicherweise die Antenne verstellen oder das Radio an einem anderen Standort aufstellen, um das Signal bestmöglich zu empfangen.

8.3 Speichern von UKW-Sendern

D

Ihr Radio kann bis zu 10 UKW-Sender speichern, so haben Sie sofort Zugriff auf ihre Lieblingssender.

1. Stellen Sie Ihr Radio auf den UKW-Sender ein, den Sie speichern möchten.
2. Halten Sie die Taste 'Preset' gedrückt. Es wird Speicherplatz 1 angezeigt.
3. Drehen Sie den Drehknopf 'Tune' auf den Speicherplatz, an dem Sie diesen Sonder speichern wollen [1-10]. Drücken Sie die Taste 'Tune', der Sender wird auf dem gewünschten Speicherplatz gespeichert. Im Display wird bestätigt: „Speicherplatz X gespeichert“, wobei X die Nummer des gewählten Speicherplatzes anziegt (1-10).

Achtung! Wenn Sie UKW-Sender speichern, werden die gespeicherten DAB-Sender dadurch nicht überschreiben.
Achtung! Wenn an thisem Speicherplatz bereits ein UKW-Sender gespeichert war, so wird dieser Eintrag jetzt überschieden.

8.4 Gespeicherte UKW-Sender aufrufen

1. Wenn Sie sich nicht bereits im UKW-Modus befinden, drücken Sie die Taste DAB/UKW, um in den DAB-Modus zu schalten.
2. Drücken Sie die Taste 'Preset'. Der erstige gespeicherte Sender wird angezeigt.
3. Drehen Sie den Drehknopf 'Tune', um den gewünschten gespeicherten Sender (1-10) anzuzeigen. Drücken Sie den Drehknopf 'Tune'. Das Radio stellt sofort den gespeicherten Sender ein und beginnnt mit der Wiedergabe.

Als Alternative für die gespeicherten Senderplätze 1, 2 und 3 konnen Sie auch einfach auf der Vorderseite des Radios die Tasten 1, 2 oder 3 drücken, so kommt Sie besonderss Schnell zu den an diesen Stellen gespeicherten Sendern.

Achtung! Wenn kein UKW-Sender an einem Speicherplatz gespeichert wurde, erscheint im Display 'Speicher leer X', nach einigen Sekunden kehrt die Anzeige zum zuletzt eingestillten Sender zurück.
8.5 UKW Display Informationen

14Bedienungsanleitung

8. EINSTELLUNGEN UKW

Wenn Sie einen UKW-Sender eingestellt haben, können Sie die Information, die in der zweiten Zeile der Anzeige gezeigt wird, selbst verändern. Vom Sender werden sechs verschiedene Arten Information zur Verfügung gestellt.

1. Drücken Sie wiederholt die Taste 'Info', um zwischen den Anzeigeoptionen hin- und herzuschalten.

hier handelt es sich um einen Fießtext mit Informationen, die vom Sender zur Verfügung gestellt werden. Dabei kann es sich um den Name des Künstlers oder den Titel eines Liedes handeln, den Name des DJ, Kontaktdaten des Radiosenders usw.

D

Programtyp [PTY]:

zum Beispiel 'Rock', 'Pop', Talk' oder News

Signalsterke:

Eine leere Anzeige erscheint in der zweiten Zeile des Displays und deutet die Mindeststärke, die das Signal für einen akzeptablen Hörgenuss haben muss. Die Reihe der eingefärbten Rechte ceigt die tatsächliche Stärke des eingehenden Signals an. Je stärker das Signal ist,esto werden nach rechts erstreckt sich die Reihe der Rechtecke.

Zeit:

vom Sender zur Verfugung gestellt

Frequenz:

z.B.:89,60MHz

Signalinformation:

von der Qualität des Signals abhängig wird das Radio automatisch zwischen 'Stereo' und 'Mono' umschalten. Wenn 'Auto' oder 'Mono' angezeigt wird, drücken Sie den Drehknopf 'Tune', um zwischen den Modi umzuschalten.

Sie können an Ihrm Radio einen Alarm einstellen, wenn sich das Gerät im Standby-Modus befindet oder wenn es eingeschaltet ist. Sie können einen Summerton oder einen DAB/DAB+- oder UKW-Sender für den Weckruf auswahlen.

15 IMPERIAL DABMAN 30

9. TIMEREINSTELLUNGEN

9.1 Alarm programmieren

1. Drucken Sie die Taste 'Alarm'. Im Display blinkt die Anzeige 'AUS'.
2. Drehen Sie den Drehknopf 'Tune', bis 'EIN' oder 'AUS' angezeigt werden. Drücken Sie dann den Drehknopf, um die Stellung 'EIN' zu wahlen. Im Display blinkt jetzt die Anzeige 'OO':
3. Drehen Sie den Drehknopf 'Tune', um die Stunde für ihren Alarm einzustellen. Drücken Sie zur Auswahl die Taste 'Tune'. Im Display blinkt jetzt die Anzeige ':00'.
4. Drehen Sie den Drehknopf 'Tune', um die Minuten für ihren Alarm einzustellen. Drücken Sie zur Auswahl die Taste 'Tune'. Das Display zeigt jetzt 'Weckmodus'.
5. Drehen Sie den Drehkopf 'Tune', um den Intervallmodus Täglich/Wochentags/Wochenende/Einmalig auszuwahlen. Drücken Sie zur Auswahl die Taste 'Tune'.
6. Drehen Sie den Drehknopf 'Tune', um einen Alarmtyp oder einen DAB- oder UKW-Sender für den Weckruf zu wahlen. Zur Auswahl drücken Sie 'Tune'.
7. Hinweis: wenn Sie DAB oder UKW als Weckruf wahlen, schaltet das Radio den zuletzt eingestillten DAB- oder UKW-Sender zur programmierten Zeit ein.
8. Wenn Sie das Radio ausschalten, erscheint im oberen rechten Teil des Displays ein kleines Glockensymbol, als Bestätigung, dass ein Alarm eingestellt wurde.

9.2 Wenn der Weckruf ertont

1. Drücken Sie die Taste 'Alarm' einmal, um den Alarm zu beenden.

9.3 Alarm Löschen

1. Folgen Sie den Schritten "Einen Alarm einstellen" auf dieser Seite und wahlen Sie bei Schritt 2 die Option „AUS".

10. WERKSEINSTELLUNG

Sie können das Radio neu einstellen und damit die werksseitigen Einstellungen wiederherstellen.

1. Halten Sie die Taste 'DAB/UKW' gedrückt. Es erscheint eine Anzeige „select bestätig gen für reset".
2. Drücken Sie den Drehknopf "Tune". Die Anzeige 'System reset' erscheint, gefolggt von 'OK'. Das Radio führt die Neueinstellung durch und beginnnt dann automatisch mit einer DAB Sendersuche. Eine Anzeige zeigt den Fortschrift dieser Suche, die Anzahl der gefundenen Sender wird ebenfalls angezeigt

Achtung! Wenn Sie das Radio auf Werkseinstellung zusücksetzten, werden alle gespeicherten Daten im DAB/DAB+- und UKW-Modus sowie die Alarmzeiten gelöscht.

16Bedienungsanleitung

11. ENTSORGUNG

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien.itte führen Sie diese entsprechendsortiert wieder dem "Dualen System" zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf auf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.itte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie darauf, dass die leeren Batterien sowie Elektronikschrott nicht in den Hausmull gelangen, sondern sachgerecht entsorgt werden.

12. TECHNISCHE DATEN

Radio
Frequenz BANDIII DAB (174 - 240 MHz)
UKW 87.5 MHz bis 108 MHz
Voreinstellungen / Senderspeicher 20 Radiosender (10 DAB/10 UKW)
Ausgabeleistung 1 W RMS
Netzanschluss 100V bis 240V AC 50-60 Hz
Strombedarf DC 12V 1000 mA
Maße (B x H x T) 225 x 112 x 105 mm
Gewicht 964 g
Anschlussmöglichkeiten
Netzanschluss (extern) DC 12V
Audioeingang AUX in

17 IMPERIAL DABMAN 30

13. FEHLERBEHANDLUNG

Symptom M ogliche Ursache und Abhilfe

Kein Strom Prufen Sie, ob Strom an der

Steckdose ein-geschaltet ist, oder das Netzkabel nicht an-geschlossen ist.

Prufen Sie, ob Sie den richtigen Netzadapter verwenden, wir empfehlen, nur den mitgelieferten Adapter zu nutzen (DC5V 1000MA)

D

Kein Ton Prufen, ob Ton gaz leise gestellt ist.

Prufen, ob Ton ausgeschaltet ist

Wenn der zuletzt eingestellte Sender nicht mehr verfügbar ist, müssen Sie möglicherweise einen neuen Sendersuchlauf durchfuhren.

Radioempfang ist schwach Antennenposition und Aufstellungsourt einstellen, um den besten Empfang des Signals zu gewährleisten

Entspruchend korrekte Radiofrequenz einstellen

Überprüfen Sie, dass keine anderen elektrischen Geräte, die zu Störungen führen können, in der Höhe des Radios stehen.

Funktionstörungen Falls these Lösungen nicht wirksam sind, schalten Sie das Gerät aus,ziehen die Verbindung zum Stromnetz zwei Minuten lang hereaus,und schalten Sie das Gerät dann wieder ein.

Alle in dieser Bedienungsanleitung angegebenen

technischen Daten und beschriebenen Funktionen entsprechen dem Stand der Drucklegung und können sich ohne vorherige

Ankündigungändern.

Für Druckfehler und Irrtümer übernehmen wir keine Haftung.

Abschrift und Vervielfaltigung nur mit ausdrücklicher Genehmigung der TELESTAR-DIGITAL GmbH gestattet.

Stand: Oktober 2016

18Bedienungsanleitung

14. SERVICE UND SUPPORT

Garantie und Service

Sehr geehrte Kundin, Sehr geehrter Kunde!

Vielen Dank für die Wahl eines Produktes aus unserem Hause. Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

Die Gewährleistungszeit für das digitale DAB+/UKW Radio entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.

Wirieten Ihnen ebenfals unseren Telefonischen HOTLINE-Service mit einer professionellen Hilfe an.

In unserem Servicebereich stehen Ohnen professionelle Fachkräfte Rede und Antwort. Hier konnen Sie alle Fragen stellen, die Sie bezüglich der DigitalBOX Produkte haben, sowie Tipps zur Lokalisierung einer möglichen Fehlerursache erhalten.

Unsere Techniker stehen Ihnen von Montag - Freitag von 8.00 Uhr bis 16.45 Uhr unter folgender Rufnummer zur Verfügung:

02676/9520101

oder per Mail unter: [e-mail]

Falls Ihnen an der Service Hotline nicht weitergeholfen werden kann, schicken Sie Ihr Radio, möglichst in der original Verpackung, aber unbedingt transportsicher verpackt, an folgende Adresse:

TELESTAR - DIGITAL GmbH

Service Center

Am Weiher 14 (Industriegebiet)

56766 Ulmen

Ihr Gerätträgt das CE-Zeichen und erfüllt alle erforderlichen

EU-Normen.

Hiermit erklart die TELESTAR DIGITAL GmbH, dass sich das Gerät

IMPERIAL DABMAN i200 in Übereinstimmung mit den grundlegenden Anforderungen und

den übrigen einschlagigen Bestimmungen

der EMV Richtlinie 2014/30/EU der RoHS Richtlinie 2011/65/EG, der Niederspan

nungsrichtlinie 2006/95/EG, der R&TTE Richtlinie 1999/5/EG sowie der ErP Richtlinie

1275/2008/EG befindet.

Die Konformitätserklärung für diesen Produkt erhalten Sie auf:

www.digitalbox.de/de_DE/Konformitaetserklaerung/490-529/?productID=9463

oder

www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=9463

19 IMPERIAL DABMAN 30

Operation Manual IMPERIAL® DABMAN 30

200operating Manual

INDEX

1. INTRODUCTION 22
   2.SAFTYINSTRUCTIONS. 22

2.1 Basic Safty Instructions 22
3.CARTONCONTENTS 24

4.PANEL 24

Nr. Label Descripiton

1-LCD Display

2 Power Power On, Power Off

3 Scan Automatic Search

4 Menu Software Information

5 Info

6 Alarm Alarm

7 DAB/FM/AUX

Nr. Label Descripiton

12 Volume Volume

13 Tune

Netzanschluss (extern) DC 12V

Audioinput AUX in

13. FAQ's / SIMPLE SOLUTIONS

Symptom M ogliche Ursache und Abhilfe

www.digitalbox.de/de_DE/Konformitaetserklaerung/490-529/?productID=9463

or

www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=9463

Nr. Anzahl Explication

7. RÉGLAGES DAB/DAB+

7.1 Changement de station DAB/DAB+

7. RÉGLAGES DAB/DAB+

7. RÉGLAGES DAB/DAB+

Attention!

7. RÉGLAGES DAB/DAB+

Force du signal :

vom Sender zur Verfugung gestellt

Anschlussmöglichkeiten

TELESTAR DIGITAL GmbH

Service Center

Am Weiher 14 (Industriegebiet)

D-56766 Ulmen

CE

www.digitalbox.de/de_DE/Konformitaetserklaerung/490-529/?ProductID = 9463

OU

www.telestar.de/de_DE/Konformitaetserklaerung/352- 529 /? ProductID = 9463
