T32050 - Autoradio Ultimate - Kostenlose Bedienungsanleitung

Produkttyp	Auto-Audio-Verstärker
Modell	Ultimate T32050 (T3-2050)
Verstärkerklasse	Klasse AB
RMS-Leistung (4 Ohm)	2 x 50 Watt
RMS-Leistung (2 Ohm)	2 x 80 Watt
Maximale Leistung (4 Ohm)	2 x 110 Watt
Maximale Leistung (2 Ohm)	2 x 170 Watt
Brückenleistung (4 Ohm)	1 x 170 Watt
Gesamtklirrfaktor (THD)	0,06 %
Signal-Rausch-Verhältnis	91 dB
Frequenzgang	5 Hz – 100 kHz
Minimale Lastimpedanz	2 Ohm
Dämpfungsfaktor	250 @ 4 Ohm
Eingangsempfindlichkeit	250 mV – 8 V (Niedrigpegel), bis zu 10 V (Hochpegel)
Stromversorgung	MOSFET, max. 11 A, Sicherung 30 A
Integrierte Filter	Variable Tiefpassfilter (40–200 Hz), variable Hochpassfilter (40–400 Hz), Subsonic (20/30/40 Hz, 24 dB/Oktave)
Bassregelung	Bassanhebung 0–18 dB bei 45 Hz (modellabhängig)
Schutzschaltungen	Kurzschluss, Überlast, thermisch
Anschlüsse	Vergoldete RCA-Eingänge, Hochpegeleingang, Vorverstärkerausgang, Triggerausgang 12V/1A
Anzeige	Digital: Spannung und Temperatur, Spitzenleistungsanzeige
Abmessungen (L x B x H)	28 x 31 x 6 cm
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Feuchtigkeit und Lösungsmittel vermeiden.
Sicherheit	Verwendung bei moderater Lautstärke, um Gehörschäden zu vermeiden. Professionelle Installation empfohlen.
Ersatzteile und Reparierbarkeit	Wenden Sie sich an einen autorisierten Installateur. Selbstreparatur wird nicht empfohlen.

Häufig gestellte Fragen - T32050 Ultimate

Wie installiere ich den Verstärker T32050 korrekt?

Wählen Sie einen gut belüfteten Ort (unter Sitz oder im Kofferraum). Befestigen Sie den Verstärker mit 4 Schrauben auf einer festen Oberfläche. Verwenden Sie ein Starkstromkabel der Stärke mindestens 8 direkt zur Batterie mit einer Sicherung innerhalb von 45 cm. Schließen Sie das Fernbedienungskabel (Stärke 18) an den Triggerausgang des Radios an. Stellen Sie sicher, dass die Erdung auf einer blanken Metallfläche erfolgt.

Wie stelle ich die Verstärkung des Verstärkers ein?

Stellen Sie die Verstärkung auf Minimum (8V). Erhöhen Sie die Lautstärke des Radios auf 75 % des Maximums. Erhöhen Sie die Verstärkung allmählich, bis Sie Verzerrungen hören, und reduzieren Sie sie dann leicht. Diese Einstellung gewährleistet eine optimale Eingangsempfindlichkeit ohne Verzerrungen.

Was ist der Unterschied zwischen den Filtern LPF, HPF und FULL?

Der LPF-Filter (Tiefpass) lässt tiefe Frequenzen durch (für Subwoofer). Der HPF-Filter (Hochpass) lässt hohe Frequenzen durch (für Lautsprecher). Der FULL-Modus (Vollbereich) lässt alle Frequenzen durch. Verwenden Sie den Auswahlschalter entsprechend Ihren Lautsprechern.

Wie verwende ich den Subsonic-Filter?

Der Subsonic-Filter schützt den Subwoofer vor sehr tiefen Frequenzen. Er ist auf 20, 30 oder 40 Hz einstellbar mit einer Flankensteilheit von 24 dB/Oktave. Wählen Sie eine Frequenz knapp unterhalb der Abstimmfrequenz Ihres Lautsprechers, um Schäden an der Schwingspule zu vermeiden.

Kann ich ein normales RCA-Kabel verwenden?

Es wird empfohlen, ein hochwertiges RCA-Kabel zu verwenden, um Störgeräusche zu vermeiden. Verlegen Sie die RCA-Kabel auf der gegenüberliegenden Seite des Stromkabels, um Interferenzen zu reduzieren. Wenn Ihr Radio keinen RCA-Ausgang hat, verwenden Sie den Hochpegeleingang mit normalem Lautsprecherkabel.

Wie interpretiere ich die digitalen Anzeigen?

Die Anzeige zeigt die Versorgungsspannung und die Temperatur an. Wenn die Spannung unter 11 V fällt, zeigt die Anzeige '888'. Wenn die Sicherung durchbrennt, blinkt die Anzeige '---'. Wenn Verzerrungen auftreten, blinkt der Buchstabe 'C' und wird dann konstant. Dies deutet auf eine zu hohe Verstärkungseinstellung hin.

Was tun, wenn der Verstärker übermäßig heiß wird?

Überprüfen Sie, ob der Verstärker an einem gut belüfteten Ort installiert ist und nicht auf dem Kopf steht. Stellen Sie sicher, dass die Lautsprecherimpedanz mindestens 2 Ohm beträgt. Wenn der thermische Schutz aktiviert wird, lassen Sie ihn abkühlen, bevor Sie ihn wieder verwenden.

Kann ich mehrere Verstärker anschließen?

Ja, der Verstärker verfügt über einen Vorverstärkerausgang (Vollbandsignal) zur Versorgung eines weiteren Verstärkers. Verwenden Sie den Triggerausgang 12V/1A, um mehrere Verstärker einzuschalten, ohne die Kapazität des Triggerkreises des Radios zu überschreiten.

Wie verwende ich die Fernbedienung für die Lautstärke (RVD)?

Der RVD (separat erhältlich, nicht kompatibel mit T3-2050) ermöglicht die Einstellung der Bassverstärkung in 18 Stufen. Er zeigt auch Fehlercodes an: 'C' für Verzerrung, '888' für Unterspannung, '---' für durchgebrannte Sicherung. Schließen Sie ihn an den vorgesehenen Eingang an.

Was ist die maximale Brückenleistung (Mono)?

In Brückenschaltung an 4 Ohm beträgt die maximale Leistung 170 Watt für das Modell T3-2050 (T32050). Die Brückenschaltung ermöglicht den Anschluss eines einzelnen Subwoofers mit höherer Leistung. Stellen Sie sicher, dass die endgültige Impedanz nicht unter 4 Ohm fällt.

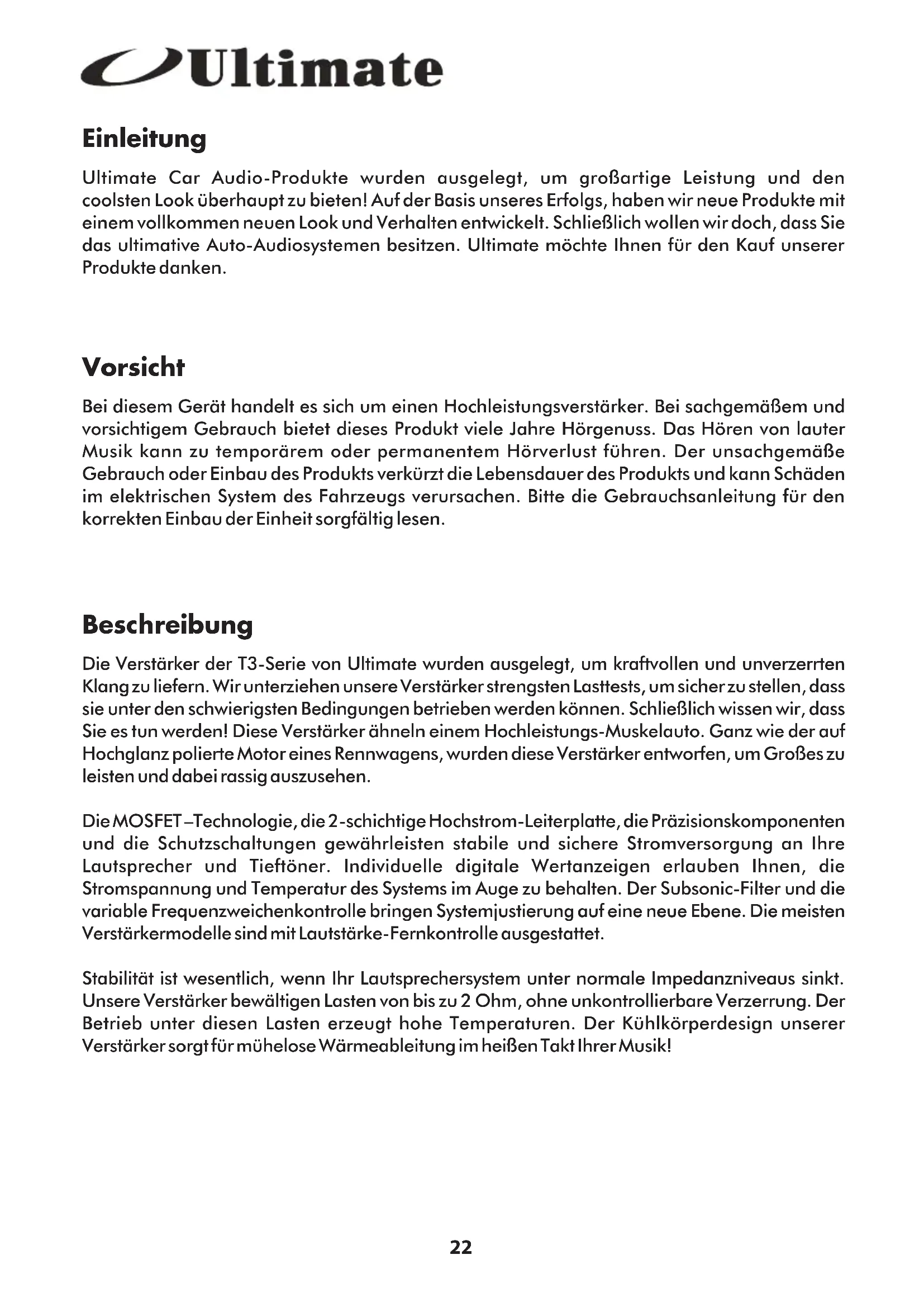

BEDIENUNGSANLEITUNG T32050 Ultimate

Ultimate Car Audio-Produkte wurden ausgelegt, um großartige Leistung und den coolsten Look überhaupt zu bieten! Auf der Basis unseres Erfolgs, haben wir neue Produkte mit einem vollkommen neuen Look und Verhalten entwickelt. Schließlich wollen wir doch, dass Sie das ultimative Auto-Audiosystemen besitzen. Ultimate möchte Ihnen für den Kauf unserer Produkte danken.

Vorsicht

Bei diesem Gerät handelt es sich um einen Hochleistungsverstärker. Bei sachgemäßem und vorsichtigem Gebrauch bietet dieses Produkt viele Jahre Hörgenuss. Das Hören von lauter Musik kann zu temporärem oder permanentem Hörverlust führen. Der unsachgemäße Gebrauch oder Einbau des Produkts verkürzt die Lebensdauer des Produkts und kann Schäden im elektrischen System des Fahrzeugs verursachen. Bitte die Gebrauchsanleitung für den korrekten Einbau der Einheit sorgfältig lesen.

Beschreibung

Die Verstärker der T3-Serie von Ultimate wurden ausgelegt, um kraftvollen und unverzerrten Klang zu liefern. Wir unterziehen unsere Verstärker strengsten Lasttests, um sicher zu stellen, dass sie unter den schwierigsten Bedingungen betrieben werden können. Schließlich wissen wir, dass Sie es tun werden! Diese Verstärker ähneln einem Hochleistungs-Muskelauto. Ganz wie der auf Hochglanz polierte Motor eines Rennwagens, wurden diese Verstärker entworfen, um Großes zu leisten und dabei rassig auszusehen.

Die MOSFET – Technologie, die 2-schichtige Hochstrom-Leiterplatte, die Präzisionskomponenten und die Schutzschaltungen gewährleisten stabile und sichere Stromversorgung an Ihre Lautsprecher und Tieftöner. Individuelle digitale Wertanzeigen erlauben Ihnen, die Stromspannung und Temperatur des Systems im Auge zu behalten. Der Subsonic-Filter und die variable Frequenzweichenkontrolle bringen Systemjustierung auf eine neue Ebene. Die meisten Verstärkermodelle sind mit Lautstärke-Fernkontrolle ausgestattet.

Stabilität ist wesentlich, wenn Ihr Lautsprechersystem unter normale Impedanzniveaus sinkt. Unsere Verstärker bewältigen Lasten von bis zu 2 Ohm, ohne unkontrollierbare Verzerrung. Der Betrieb unter diesen Lasten erzeugt hohe Temperaturen. Der Kühlkörperdesign unserer Verstärker sorgt für mühelose Wärmeableitung im heißen Takt Ihrer Musik!

Besonderheiten

Class AB - T3-2050, T3-2100, T3-4075, T3-1250

• AB-Schaltung
• 2 Ohm stabil Verstärker
• MOSFET Netzanschluss
• Multikanal-Fähigkeit
- Belichtetes dual-function "Ultimate" Firmenzeichen ^1
- Digitalspannungs- und -temperaturmeßinstrumente
- Überstromschutz-Anzeige
• Vergoldete RCA-Anschlüsse
- Niedrigpegel-Eingang – variabel bis zu 8 Volt
- Hochpegel-Eingang – variabel bis zu 10 Volt
• Vergoldete Klemmleiste für Stromeingabe und Lautsprecherausgabe
- Frequenzweichen-Wählschalter für TPF / Vollbereich / HPF ^1
- Variable Tiefpassfilter-Regelung von 40 bis 200Hz ^2
- Variable Frequenzweichen-Regelung von 40 bis 400Hz ^1
- Variable Bassverstärker-Regelung von 0 bis 18dB an 45Hz ^3
- Unterschallfilter mit der Abkürzung 24db/oct - geschalten bei 20, 30, 40Hz
- Schutzschaltung gegen Kurzschluss, Überlastung und thermische Abschaltung
• +12 Volt gab - 1 Ampere aus, den geschützten Stromkreis

1 Nicht vorhanden an T3-1250

2 T3-1250 nur

3 T3-2100, T3-1250 nur

Class D - T3-500D, T3-1000D

• 2 Ohm stabil Verstärker
• MOSFET Netzanschluss
- Belichtetes dual-function "Ultimate" Firmenzeichen
- Digitalspannungs- und -temperaturmeßinstrumente
- Überstromschutz-Anzeige
• Vergoldete RCA-Anschlüsse
- Niedrigpegel-Eingang – variabel bis zu 8 Volt
- Hochpegel-Eingang – variabel bis zu 10 Volt
• Vergoldete Klemmleiste für Stromeingabe und Lautsprecherausgabe
• Variable Tiefpassfilter-Regelung von 40 bis 200Hz
- Variable Bassverstärker-Regelung von 0 bis 18dB an 45Hz
- Unterschallfilter mit der Abkürzung 24db/oct - geschalten bei 20, 30, 40Hz
- Schutzschaltung gegen Kurzschluss, Überlastung und thermische Abschaltung
• +12 Volt gab - 1 Ampere aus, den geschützten Stromkreis

Ultimate

Einbau

Ultimate empfiehlt dieses Produkt von einem Fachmann einbauen zu lassen. Sollten Sie das Produkt selbst einbauen wollen, bitte die Gebrauchsanleitung sorgfältig lesen und die unten angegebenen Anweisungen genau beachten. Nichtbeachtung kann zu einer Verringerung der Produktleistung, zu vorzeitigen oder sofortigen Betriebsstörungen oder zu Schäden am Wagen oder dessen Inhalt führen.

- Bei der Wahl des Einbauplatzes für den Verstärker muss auf ausreichende Belüftung geachtet werden. Die Bereiche unter den Sitzen oder im Kofferraum sind für den Einbau geeignet, solange die Luftströmung nicht beeinträchtigt wird. Den Verstärker nicht mit dem oberen Teil nach unten einbauen, da die Hitze nicht richtig abgeleitet werden kann, was zur thermischen Abschaltung oder zum Versagen der Komponenten führen kann.

- Mit einem gewöhnlichen Inbusschlüssel (3/32) die Sechskantenschraube an der Oberseite des Kühlkörpers der Hitze. Die Endkappen vom Verstärker abziehen, um die Anschlüsse und Einstellungen für den Einbau freizulegen.

- Den Verstärker mit 4 Schrauben - vorzugsweise auf einem Stück Holz - montieren. Wenn der Verstärker in die Karosserie eingeschraubt werden muss, die Brems-, Benzin- oder elektrischen Leitungen überprüfen und sich vom Benzintank fernhalten.

- Ein Netzkabel mit einem mindestens 8-Gauge (8 mm2) Draht direkt von dem positiven Pol Ihrer Batterie an den '+12V'-Anschluss des Verstärkers leiten. Eine separate Sicherung in einer Entfernung von 46cm von der Batterie anbringen, um das Fahrzeug vor einem möglichen Kurzschluss zu schützen. Die gesamte Nennleistungen der Verstärkersicherungen benutzen, um die Größe der unter der Haube benötigten Sicherung zu bestimmen.

- Der Verstärker schaltet nur ein, wenn die Zündung betätigt wird. Dazu kann ein 18-Gauge Draht an den Trigger-Ausgang der Kopfeinheit angeschlossen werden. Wenn ein Radio vom Original-Ausstattungshersteller benutzt wird, ist dies nicht möglich. In diesem Falle muss eine +12V-Schaltung mit einem Schalter lokalisiert werden.

- Ebenso wichtig ist der Erdungsweg für den positiven Eingang des Verstärkers. In der Karosserie eine Stelle finden, wo das Metall nackt ist, oder das Metall an einer Stelle der Karosserie bloßlegen. Mit dem möglichst kürzesten Draht an den Erdungsanschluss anschließen. Dazu die gleiche Drahtstärke wie für das Netzkabel benutzen. Die Farbe der Karosserie muss bis auf das nackte Metall entfernt werden.

- Wenn ein Niederpegel Ausgangssignal von der Kopfeinheit benutzt wird, ist ein hochwertiges RCA-Kabel erforderlich, um unerwünschte Geräusche zu vermeiden. Dabei vorzugsweise das andere Ende des Netzkabels für das RCA benutzen. Anderenfalls können unerwünschte Geräusche in das Eingangssignal eingeführt werden, die dann durch die Lautsprecher hörbar sind.

- Wenn Ihre Kopfeinheit nicht mit RCA ausgestattet ist, wird der Hochpegel-Eingang des Verstärkers benutzt. Dazu ist es am besten, wenn der Lautsprecher, der dem Verstärker am nächsten ist, angezapft wird. Mit einem gewöhnlichen 18-Gauge Lautsprecherdraht, linke und rechte (positive und negative) Signale anzapfen. Direkt an den Hochpegel-Eingang des Verstärkers anschließen. Um einen unverzerrten Klang zu gewährleisten, sind korrekte Verstärkereinstellungen erforderlich.

- Der Einbau Ihres neuen Verstärkers ist jetzt beendet. Bitte zum Abschnitt „Verstärkereinstellungen“ in dieser Gebrauchsanleitung gehen, um den Verstärker sachgemäß für maximalen Hörgenuss zu konfigurieren.

Verstärkereinstellungen

Bei der Verstärkungsregelung (Eingangssensibilität) in diesem Verstärker handelt es sich nicht um die Lautstärkeregelung. Die Verstärkungsregelung wurde ausgelegt, um verschiedene Quellen korrekt auf den Verstärker anzupassen. Sie weist darauf hin, wie viel Signal benötigt wird, um maximale Betriebsleistung zu erzielen. Die richtigen Einstellungen gewährleisten den sicheren Betrieb des Verstärkers und der Lautsprecher.

• Als erstes den Verstärkungspegel auf die „8-Volt“-Einstellung drehen. Das ist der Mindestpegel, ganz links.
• Dann die Lautstärke in der Kopfeinheit auf 75% maximale Lautstärke drehen. Zum Beispiel: wenn die digitale Lautstärkenregelung bis „50% geht, sollte der „40“-Pegel benutz werden.
• Zum Schluss den Verstärker langsam hochdrehen, bis eine Verzerrung hörbar ist. Dann denn Verstärker wieder etwas zurückdrehen. Die Eingangssensibilität ist jetzt richtig eingestellt.

Frequenzweichen-Regelung

Der Verstärker ist mit einer eingebauten Frequenzweiche oder Filterregelungsystem versehen. Wie diese Einstellungen konfiguriert werden, hängt davon ab, welche Lautsprecher an den Verstärker angeschlossen werden sollen. Die Frequenzweichenschaltung besteht aus zwei Haupteinstellungen: 1. Filtertyp; 2. Frequenzeinstellung.

Die „Filtertyp“-Schaltung wird mit einem „LPF, FULL, HPF“-Schalter geregelt. Der Tiefpassfilter, LPF, lässt nur Niedrigfrequenz-Information an die Lautsprecher durch. Das Gegenteil wird mit dem Hochpassfilter, HPF, erzielt. Wenn kein Filter erforderlich ist, wird die FULL-Einstellung (Vollbereich) gewählt, wobei alle Frequenzen durchgelassen werden.

Einige Lautsprecher erfordern für ihren einwandfreien Betrieb die Auswahl der Frequenzweiche, bis zu der sie spielen. Dazu dienen die „Frequenzeinstellungen“. Im TPF-Modus spielen nur die Frequenzen bis zur Frequenzweiche und rollen dann sanft ab. Im HPF-Modus sind alle Frequenzen über diesen Punkt zu hören, wobei die niedrigeren graduell herausgefiltert werden.

Bassverstärker

Manchmal wünschen wir etwas mehr Schwung am unteren Ende unseres Systems. Ihr Verstärker verfügt über einen internen Schaltkreis, der Frequenzen im Bereich von 45Hz verstärkt. Der Bassverstärker sollte ähnlich wie der Verstärkungsregler behandelt werden. Um den sicheren Betrieb des Verstärkers und der Lautsprecher zu gewährleisten, muss diese Funktion richtig eingestellt werden. Beim Verstärken der niederen Frequenzen muss die Eingangssensibilität herunter gedreht werden. Anderenfalls kann permanenter Schaden entstehen.

Fernkontrolle der Lautstärke (separat verkauft)

Seien wir ehrlich: der Basspegel kann von einem Musikstück zum anderen erheblich schwanken.

Die Möglichkeit, dieses mit einem Griff zu kontrollieren, trägt erheblich zur Erhöhung des Hörgenusses bei. Das RVC-System (im T3-2050-Modell nicht erhältlich) bietet 18 Einstellstufen für die Feineinstellung der Basstöne. Außerdem ermöglicht es, das System zu überwachen, was sehr wichtig ist. Wenn der Verstärker anfängt zu verzerren, erscheint der Buchstabe "C" in der Anzeige und fängt an zu blitzen. Ununterbrochene Verzerrung veranläßt das "C", fest zu bleiben. Verzerrung ist der Grund #1 für vorzeitigen Ausfall Ihrer Lautsprecher oder subwoofers. Wenn Ihre Spannung unter 11v fällt, liest die Anzeige "888". Wenn die Sicherung durchbrennt, blitzt die Anzeige "---".

Ultimate

Subsonic-Filter

Wir haben uns vorgenommen, das Meiste aus Ihrem Verstärker zu machen. Das erzielen wir mit dem Subsonic-Filter in dem Tieftönerverstärker. Wenn Sie ein Tieftöner-System mit Ports betreiben, ist es äußerst wichtig, daß das Signal Ihres Verstärkers nicht drastisch unter die Abstimmfrequenz abfällt. Wenn das geschieht, reagiert Ihr Tieftöner wie wenn er im Freien wäre, und das Gehäuse nicht existierte. Das Ergebnis ist langsamer und permanenter Schaden an der Schwingsspule.

Der Subsonic-Filter ist ständig eingeschaltet, um die Tieftöner zu schützen. Mit einer Mindesteinstellung von 20Hz und der Möglichkeit 30Hz und 40Hz zu wählen, werden subharmonische Töne schnell unterdrückt. Mit den meisten Porteinstellungen im 30Hz-40Hz-Bereich, können Sie versichert sein, daß die Tieftöner sauberer und mit weniger Verzerrung spielen. Außerdem funktioniert Ihr Tieftöner effizienter, da weder Spannungnoch Strom für die Wiedegabe dieser Frequenzen verschwendet wird.

Spannung- und Temperaturkontrolle

Nichts ist kritischer für einen Verstärker als die Stromversorgung und schnelle Hitzeableitung. Ihr Tieftöner ist mit einer Spannungs- und Temperatur-Überwachungsschaltung mit Digitalanzeiger versehen. Stromspannung ist essentiell, um sicher zu stellen, daß der Versärker mit genügend Strom versorgt wird. Die richtige Drahtstärke und das geeignete Zubehör minimieren Spannungsverluste. Ein Hochleistungskondensator hilft den Spannungspegel bei vorübergehenden Spitzen in der Musik zu erhalten.

Verstärker erzeugen viel Hitze, und Hitze ist ihr größter Feind. Wählen Sie eine geeignete Einbaulage für den Verstärker, die kühl genug für den sicheren Betrieb im vorgeschriebenen Temperaturbereich ist. Es wird nicht empfohlen, den Verstärker umgedreht, in Ablagefächern oder hinter nicht belüfteten Platten einzubauen. Daß Sie noch die Möglichkeit haben, die Temperatur Ihres Verstärkers zu überwachen, ist ein zusätzlicher Vorteil!

Niederpegel-Ausgang

Viele heutige Car-Audio Systeme benutzen mehrere Verstärker. Ein Y-Adapter ist nicht die bevorzugte Methode, um ein Niederpegelsignal zu trennen, da dies garantiert zum Verlust des Signals führt. Ihr Verstärker ist mit einer Vorverstärkerausgangs-Schaltung ausgestattet, die ein Vollbereichsignal an den nächsten Verstärker weiter leitet. Fading zwischen den Lautsprechern ist bei dieser Anordnung nicht möglich.

Trigger-Ausgang

Die meisten heutigen Autoradios sind mit einer eingebauten Verstärker- Aktivierungsschaltung ausgestattet. Gewöhnlich beträgt die Stromfähigkeit dieser Schaltung 500mA. Dies genügt, um ein oder zwei Verstärker einzuschalten. Mehr als das kann jedoch eine höhere Stromversorgung erfordern, die das Radio nicht bewältigen kann. Unsere Verstärker haben ihre eigenen Aktivierungsschaltungen, um Ihnen beim Einbau zu helfen. Ob Sie nun mehrere Verstärker betreiben, zusätzliche Prozessoren oder Außenprozessoren haben, oder den Gebrauch von Lichteffekten in Ihrer Installation vorsehen, unser +12v Trigger wird Ihnen helfen, diese zu aktivieren. Der Ausgang ist auf 1A begrenzt und durch eine interne automatische Rückstellschaltung geschützt.

Spezifikationen	T3-2050	T3-2100	T3-4075
RMS-Leistung:
· 4 ohms	50x2	100x2	75x4
· 2 ohms	80x2	150x2	120x4
Max. Ausgangsleistung:
· 4 ohms	110x2	200x2	150x4
· 2 ohms	170x2	350x2	230x4
Gebruckt:
· 4 ohms	170x1	320x1	180x2
THD:	0.06%	0.05%	0.04%
Rauschabstand:	91db	94db	90db
Frequenzgang:	5-100Khz	5-100Khz	5-100Khz
Lautsprecher Widerstand:	2 ohms	2 ohms	2 ohms
Dampfungsfaktor:	250@4 ohms	235@4 ohms	205@4 ohms
Eingangsempfindlichkeit:	250mV - 8V	250mV - 8V	250mV - 8V
Abmessungen:	11" x 12 1/4" x 2 3/8"	11" x 16" x 2 3/8"	11" x 17" x 2 3/8"
	28cm x 31cm x 6cm	28cm x 41cm x 6cm	28cm x 44cm x 6cm
Sicherung:	30A	25A x 2	40A x 2
Maximaler Strom:	11A	22.5A	33.5A

Spezifikationen	T3-1250	T3-500D	T3-1000D
RMS-Leistung:
·4 ohms	250 x 1	500 x 1	1000 x 1
·2 ohms	320 x 1	900 x 1	1200 x 1
Max. Ausgangsleistung:
·4 ohms	440 x 1	1000 x 1	1600 x 1
·2 ohms	620 x 1	1800 x 1	3500 x 1
Gebruckt:
·4 ohms
THD:	0.06%	0.12%	0.04%
Rauschabstand:	90db	90db	91db
Frequenzgang:	5-400 Hz	5-400Khz	5-400Khz
Lautsprecher Widerstand:	2 ohms	2 ohms	2 ohms
Dampfungsfaktor:	210 @ 4 ohms	230 @ 4 ohms	220 @ 4 ohms
Eingangsempfindlichkeit:	250mV - 8V	250mV - 8V	250mV - 8V
Abmessungen:	11" x 16" x 2 3/8"	11" x 19 3/4" x 2 3/8"	11" x 23" x 2 3/8"
	28cm x 41cm x 6cm	28cm x 50cm x 6cm	28cm x 58cm x 6cm
Sicherung:	20A x 2	40A x 3	Externo solamente
Maximaler Strom:	23A	55A	136A

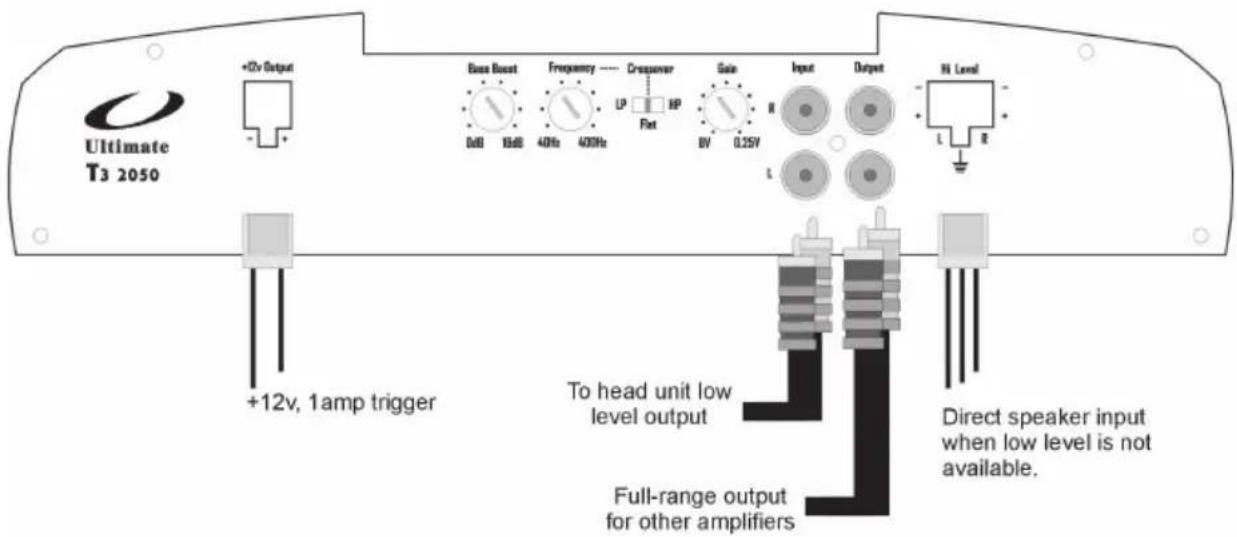

Diagram

T3-2050
