BEDIENUNGSANLEITUNG R2I DAB Ruark Audio

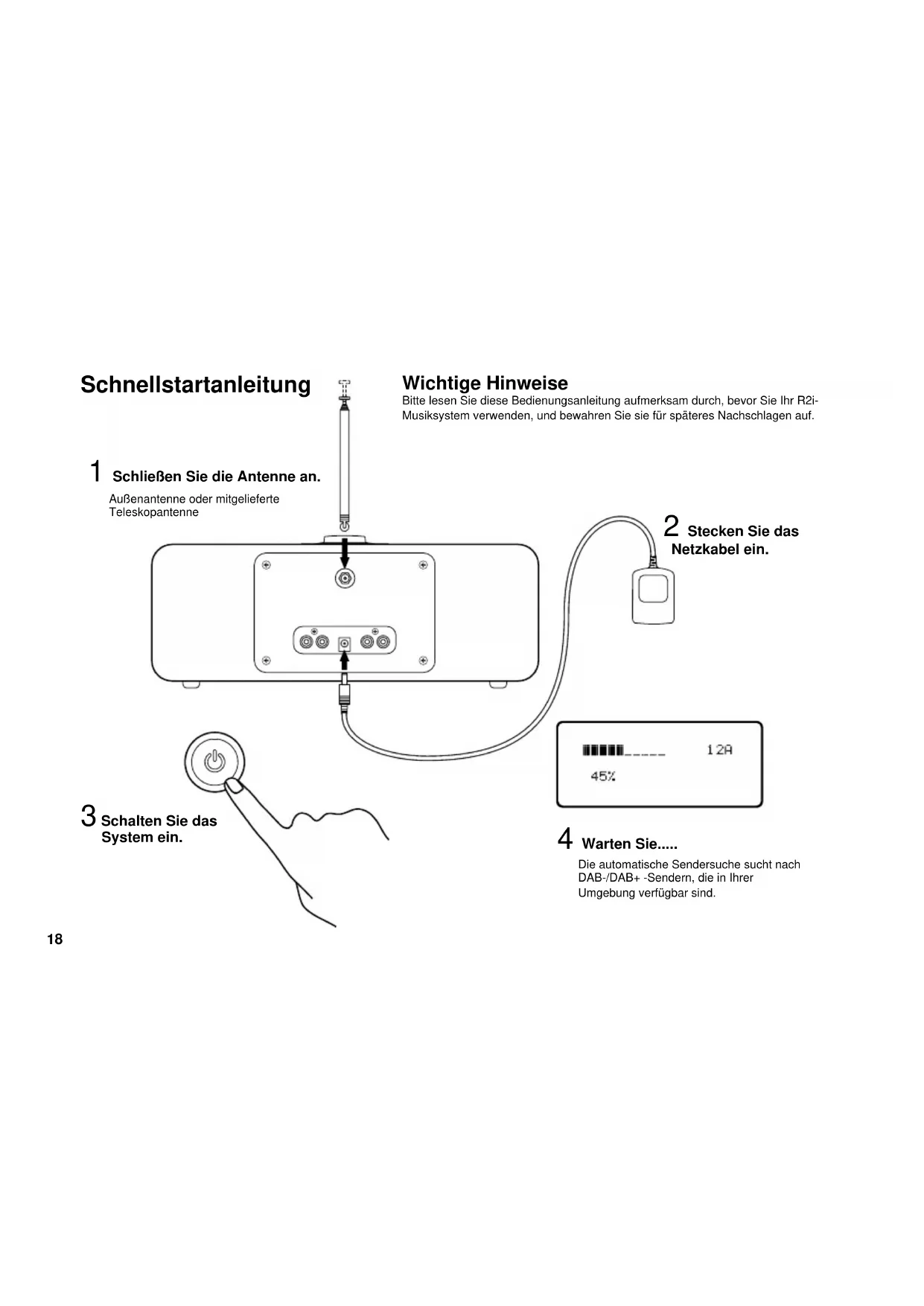

Schnellstartanleitung

Wichtige Hinweise

Bitte lessen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie Ihr R2i-Musiksystem verwenden, und bewahren Sie sie für späteres Nachschlagen auf.

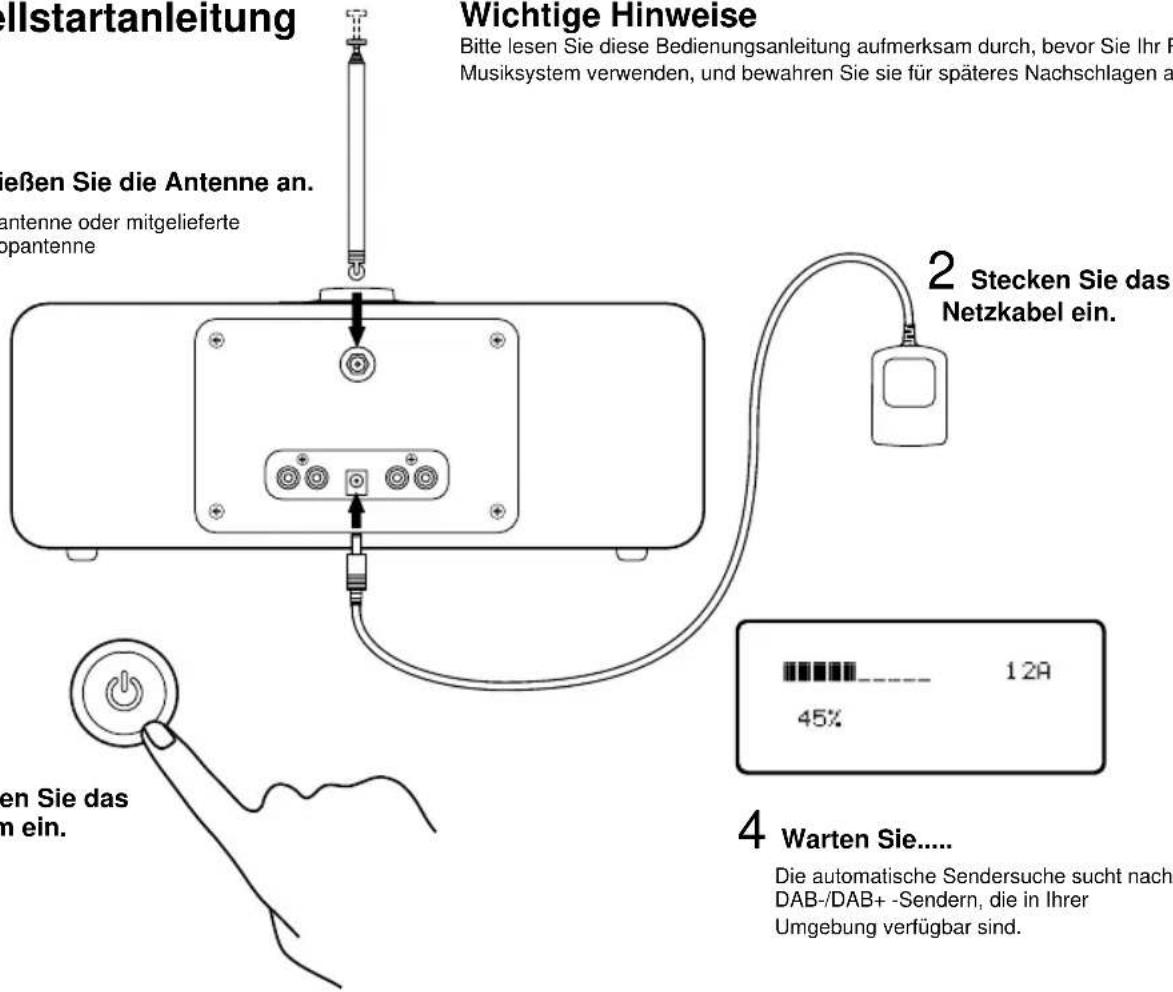

1 Schlieben Sie die Antenne an.

AuBenantenne oder mitgelieferte Teleskopantenne

3 Schalten Sie das System ein.

5 Aktivieren Sie die Fernbedienung.

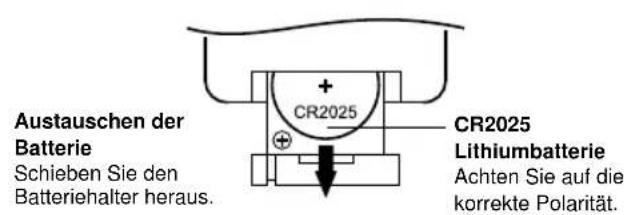

Entfernen Sie die Kunststofflasche, um die Batterie zu aktivieren.

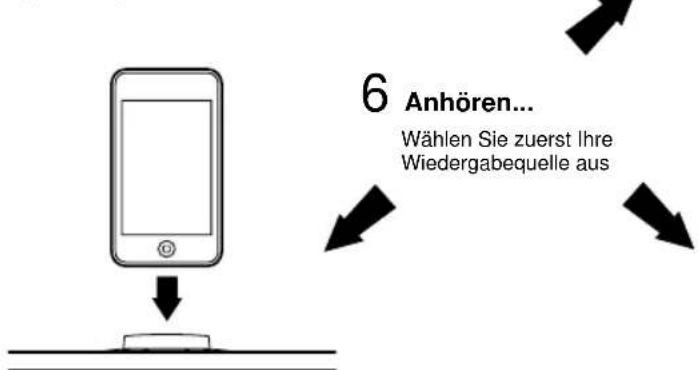

...Musikdaten auf einem iPod

Entfernen Sie die Staubabdeckung, und setzen Sie den korrekten Universaladapter für iPod (wenn vorhanden) ein. Dieser sorgt für eine korrekte Ausrichtung und vermeidet die Abnutzung des Anschlusses. Wenn Sie für Ihr Modell keinen Adapter für die Dockingstation besitzen, können Sieihn direkt von Apple oder von einem Apple- Handler erwerben. Die verschiedene iPod-Modelle können zugain mit dem R2i auch ohne einen Adapter verwendet werden, jedoch müssen Sie dann beim Einstecken und Herausziehenrysponders Acht geben.

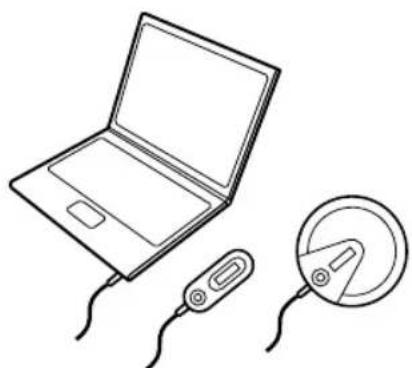

...MP3-Player und andere Audioquellen

Verbinden Sie den analogen Audioausgang des externen Audiogerats (z. B. von einem MP3-Player, Laptop oder einem tragbaren CD-Player) mit den AUX-Eingängen auf der Vorder- oder Rückseite des R2i.

...Radio

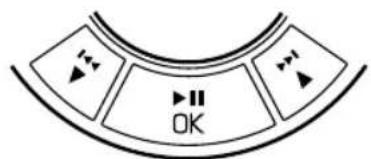

DAB: Drucken Sie , um die verfügbaren Sender auszuwahlen.

Mit OK rufen Sie den Sender auf.

FM: Halten Sie gedrück, um nach dem nachsten verfügbar Sonder zuuchen.

Audio

Drucken Sie AUDIO, um durch die Einstellungen zu navigieren (3D Sound, Loudness [=Lautstärke], EQ [=Equalizer]). Veränderbare Optionen blinken. Verwenden Sie zum Ändern der Einstellung die Tasten ▲ Drucken Sie OK zur Bestätigung.

Clock(Uhr)

Drücken Sie CLOCK, um Alarm, Sleep (Schlafmodus) oder Manual Clock Set (manuelles Einstellen der Uhr) auszuwahlen.

Einstellen des Alarms: Wahlen Sie Alarm und drucken Sie OK - ON/OFF blinkt dann. Verwenden Sie die Tasten und OK, um die Alarmzeit, Wieder-gabequelle und Lautstärke festzulegen. Nachdem Sie die Einstellungen vorgenommen haben, schaltet sich das Display nach 5 Sekunden ab. auf dem Display weist darauf auf hin, dass der Alarm festgelegt wurde.

Einstellen des Schlafmodus: Wahlen Sie „Sleep" und drücken Sie OK. ON/OFF blinkt. Stellen Sie mithilfe der Tasten und OK den Timer ein. Nachdem Sie die Einstellungen vorgenommen haben, schaltet sich das Display nach 5 Sekunden ab. Ein „S" weist daraufhin, dass der Schlafmodus aktiviert ist.

Manuelles Einstellen der Uhr: Verwenden Sie diese Funktion zum Einstellen der Uhr, wenn Sie sich an einem Ort befinden, an dem das R2i-System das Zeitsignal nicht automatisch von DAB-oder FM-Senden empfangen kann, die das Signal über den RDS-Dienst senden.

Anzeigen der Alarmeinstellungen: Drucken Sie kurz CLOCK.

Alarm EIN-bzw. AUSSCHALTEN: Drucken Sie kurz CLOCK. Halten Sie die folgende Taste gedrückt: OK

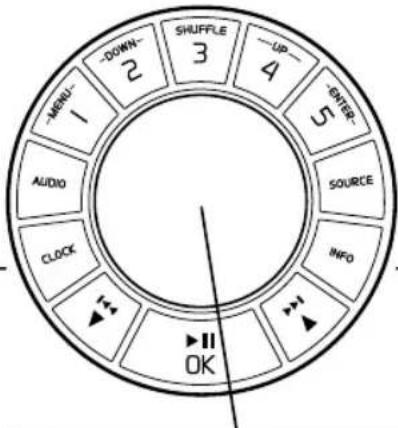

Radiosender

Über diese Tasten konnen Sie 5 DAB- und 5 FM-Sender speichern.

Zur Auswahl eines Senders drucken.
Sie 1-5.

Zum Speichern eines Senders halten Sie gedrückt 1-5 gedrückt.

Lautstärke - Drehen Sie den Regler nach links oder rechts.

zzn Snooze (Pausentaste) - Drucken Sie.
diese Taste, wenn der Alarm eront, um den Timer auf 5 Minuten einzustellen.

Alarm abstellen-Halten Sie die Taste gedrückt.

Grundlegende Bedienelemente

Source (Wiedergabequelle)

Drucken Sie auf SOURCE (die aktuelle Wiedergabequelle blinkt) und wahlen Sie dann mithilfe der Tasten DAB, FM, iPod, AUX1 oder AUX2 aus.
Drucken Sie OK, um die gewünschte Einstellung auszuwahlen.

Info

Drucken Sie INFO, um die verschiedene Informationen auf dem Display anzuzeigen.

DAB-Modus

Programmdetails/Interpret/Titelname
- Signalärke
Band und Frequenz
Programmtyp-z.B.Klassik,Pop
- Übertragungstyp und Datenrate
- Multiplex-Name

FM-Modus

• RadioText - Programmdetails
• Signalärke
  Musiktyp-z.B.Klassik,Pop
  Audio-Modus - Auto (Stereo)/Mono
• Sendername

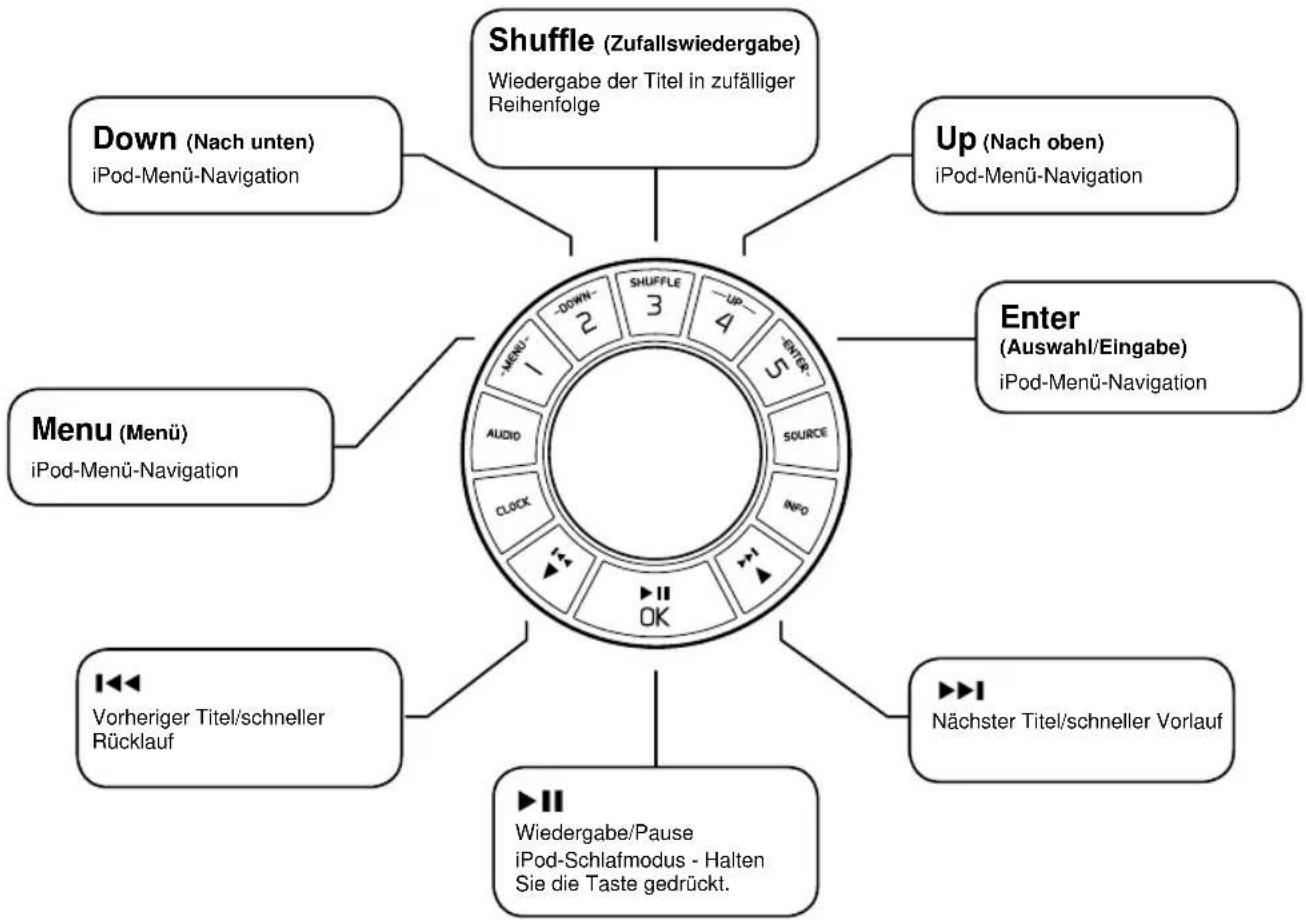

Steuerungen für iPod

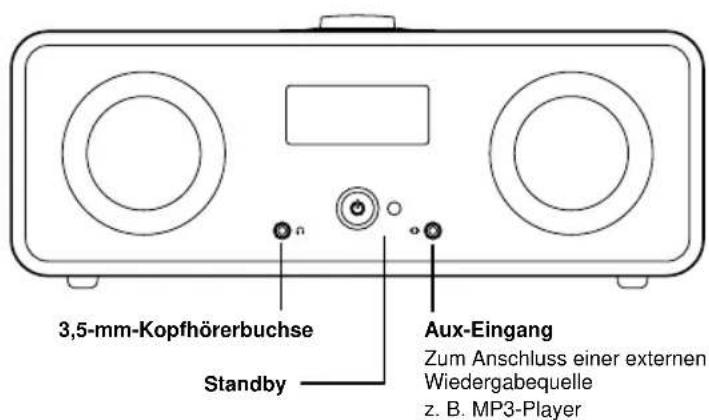

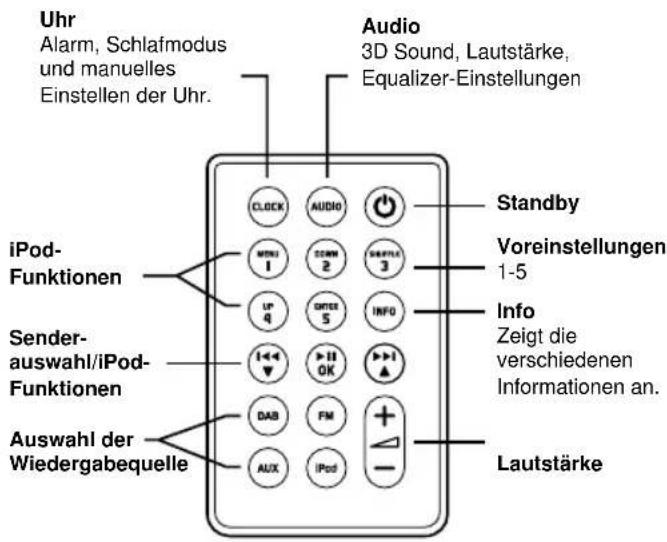

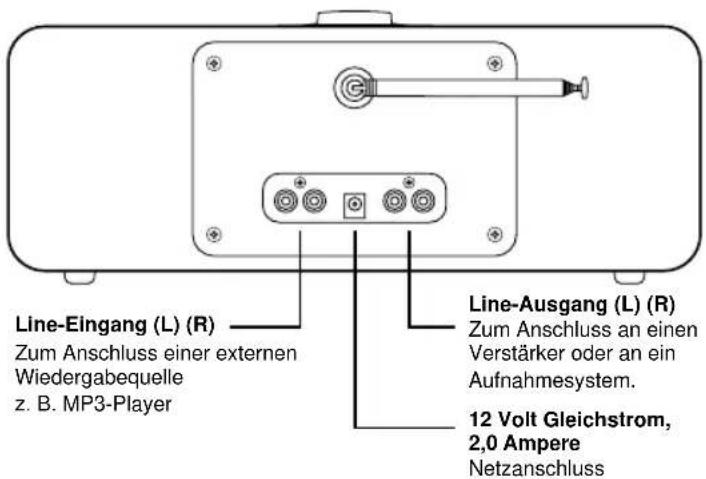

Fernbedienung Übersicht über das R2i-System

Andere Funktionen

Sekundäre Sender

Einige DAB-Sender bieten Sekundärdienste an. Diese werden durch ein > nach dem Sendernamen angezeigt. Drücken Sie OK, um zwischen dem Hauptsender und dem Sekundärdienst zu wechseln.

FM-Modus - Auto (Stereo)/Mono

Im FM-Modus wähl das R2i-System als Standardeinstellung „Stereo" aus. Sie konnen Hintergrundrauschen reduzieren, indem Sie auf „Mono" umschaften. Halten Sie OK gedrückt, um zwischen Auto (Stereo) und Mono zu wechseln.

Manual Tune (manuelle Sendersuche), AutoScan (automatische Sendersuche) und System Reset (Systemwiederherstellung)

Wenn Sie die Taste INFO gedrück halten, können Sie durch die Unter-Funktionen navigieren. Drücken Sie OK, um eine Funktion aufzurufen.

- Manual Tune [manuelle Sendersuche] (DAB-Modus)

Wenn Sie den Kanal und die Freqenz eines DAB-Senders kennen, können Sie mithilfe dieser Funktion den Sender auch direkt aufrufen.

- AutoScan [automatische Sendersuche] (DAB-Modus)

Hiermit wird eine neue DAB-Sendersuche ausgeführrt und neu gefundene Sender werden hinzugefügt.

- System Reset [Systemwiederherstellung] (DAB- und FM-Modus)

Hiermit wird das R2i-System auf die Werkseinstellungen zureckgesetzt und eine neue DAB-Sendersuche wird gestartet. Wenn Sie in eine andere Stadt umziehen, werden sich die DAB-Dienste, die Sie empfangen, wahrscheinlich geändert haben.

Ein Zurücksetzen des Systems löscht alle Sender, die nicht mehr empfangen werden können und ersetzt sie durch solche, die an Ihr neuen Standort empfangen werden können.

Achtung

• Die Verwendung von Kopf- oder Ohrhörern mit hoher Lautstärke kann Hörschäden verursachen.
• Bringen Sie das Gerät nicht in Kontakt mit tropfenden oder spritzenden Flüssigkeiten. Stellen Sie keine Gefäße mit Flüssigkeiten wie zum Beispiel Blumenvasen auf das Gerät.
• Achten Sie auf eine frei Zugänglichkeit von Netzeil, Netzstecker oder Netzanschluss am Gerät für den Fall, dass eine Trennung vom Stromversorgungsznetz erfolderlich ist.
• Die Batterien der Fernbedienung dürfen nicht übermaßiger Hitze wie beispisseweise durch Sonneneinstrahlung oder Feuer ausgesetzt und müssen gesondert entsorgt werden.
• Der normale Betrieb des Gerätes kann durch starke elektromagnetische Störungen beeinträchtigt werden. Falls Sie Probleme feststellen, führen Sieitte ein Reset durch, um den normalen Betrieb wieder aufzunehmen. Funktioniert das Gerät auch nach dem Reset nicht ordnungsgemäß, versuchen Sie es an einem anderen Standort zu verwenden.
• Halten Sie das Gerät fern von offenen Flammen wie brennenden Kerzen sowie von Wärmequellen wie zum Beispiel Heizkörpern.
• Lassen Sie mindestens 10cm Platz zwischen dem Gerät und benachbarten Gegenständen, um eine ausreichende Belüfung zu gewährleisten.

Allgemeine Pflege

• Reinigen Sie das Gerät mit einem weichen, fusselfreien Staublappen oder leicht angefeuchteten Tuch. Verwenden Sie keine Wachssprays oder andere Reinigungsmittel, da diese die Beschaffenheit der Oberfläche beschädigten oder die Geräteleistung beeinträchtigen können.
• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung, hoher Feuchtigkeit, Staub, starken Erschütterungen oder extremen Temperaturen aus, da hierdurch die Oberflächenausführung, die Leistung und die Zuverlösigkeit des Gerätes beeinträchtigt werden können.
  Die empfohlene Betriebstemperatur beträgt 5^ bis 40^ .
• Gehäuse mit einer Oberfläche aus Echtholz verändern sich mit der Zeit und werden heller oder dunkler, insbesondere wenn sie dem Sonnenlicht ausgesetzt sind.

Garantie

Wir garantieren, dass diese Produkt 2 Jahre lang ab Kaufdatum fehlerfrei Funktioniert, vorausgesetzt, dass die Hinweise zur Bedienung in dieser Anleitung beachtet wurden. Diese Garantie erlischt bei Funktionstörungen durch versehentliche Beschädigungen aller Art, übermäßig Abnutzung, Fahrlösigkeit oder nicht autorisierte Veränderungen.

Garantie bei Erwerb im Ausland

Der Distributor des jeweiligen Landes, in dem das Gerät gkauft wurde, gibt eine Garantie für Produkte, die außerhalb von Großbritannien gkauft wurden. Weitere Informationen erhalten Sie von ihrem ortlichen Ruark Audio-Distributor oder Handler.

DIESSE GARANTIE SCHRANKT DIE GESETZLICH ZUGESICHERTE REchte DES KAFERS NICT EIN UND HEBT SIE NICT AUF. Irrtum vorbehalten.

Technische Daten

• DAB- und DAB+ -kompatibler Stereo-Tuner
  FM-Stereo-Tuner 87,5 - 108 MHz mit RDS

• Die Universal-iPod-Dockingstation untersätzt alle aktuellen iPod-Modelle (30-polig), die seit 2004 hergestellt wurden

3,5-mm-Kopfhörerbuchse auf der Vorderseite
- RCA-Kopfhörerausgänge auf der Rückseite
2 x 3,5-Zoll-Speziallautsprecher
- 2 × 10 Watt Nennleistung
Antenne: Abnehmbare Teleskopantenne mit F-Anschluss
Abmessungen: 120 × 340 × 185 ~mm (Höhe x Breite x Tiefe)
Gewicht: 3,5kg

Stromversorgung fur R2i

• Eingangsspannung 100 V bis 240 Volt Wechselstrom, 50-60 Hz, 0,5 A
  Ausgangsspannung 12 Volt Gleichstrom, 2,0 A
