BEDIENUNGSANLEITUNG MD30169 MEDION

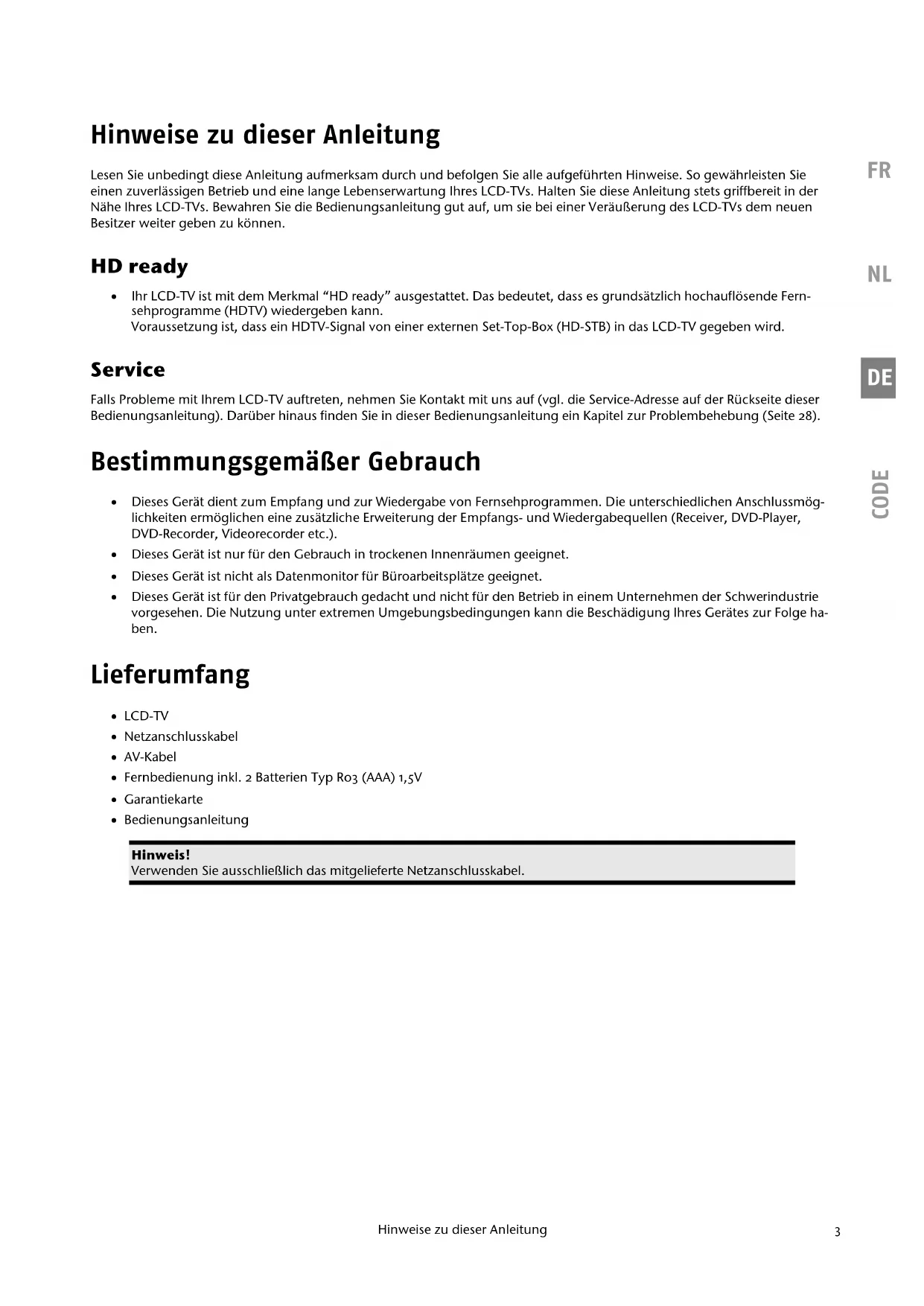

CODE Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weiter geben zu können. HD ready

• Ihr LCD-TV ist mit dem Merkmal “HD ready” ausgestattet. Das bedeutet, dass es grundsätzlich hochauflösende Fern- sehprogramme (HDTV) wiedergeben kann. Voraussetzung ist, dass ein HDTV-Signal von einer externen Set-Top-Box (HD-STB) in das LCD-TV gegeben wird. Service Falls Probleme mit Ihrem LCD-TV auftreten, nehmen Sie Kontakt mit uns auf (vgl. die Service-Adresse auf der Rückseite dieser Bedienungsanleitung). Darüber hinaus finden Sie in dieser Bedienungsanleitung ein Kapitel zur Problembehebung (Seite 28). Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die unterschiedlichen Anschlussmög- lichkeiten ermöglichen eine zusätzliche Erweiterung der Empfangs- und Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder etc.).

• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.

• Dieses Gerät ist nicht als Datenmonitor für Büroarbeitsplätze geeignet.

• Dieses Gerät ist für den Privatgebrauch gedacht und nicht für den Betrieb in einem Unternehmen der Schwerindustrie vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen kann die Beschädigung Ihres Gerätes zur Folge ha- ben. Lieferumfang

• Bedienungsanleitung Hinweis! Verwenden Sie ausschließlich das mitgelieferte Netzanschlusskabel.Deutsch

Sicherheitshinweise Betriebssicherheit

• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten spielen. Kinder können mögliche Gefahren nicht immer richtig erkennen.

• Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr beste- hen.

• Öffnen Sie niemals das Gehäuse des LCD-TVs (elektrischer Schlag, Kurzschluss und Brandgefahr)!

• Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs (elektrischer Schlag, Kurz- schluss und Brandgefahr)!

• Schlitze und Öffnungen des LCD-TVs dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brand- gefahr)!

• Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten.

• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm beschädigt wird.

• Achtung! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschuhen die geborstenen Tei- le ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können.

• Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden. Wenden Sie sich an das Service Center, wenn:

• das Netzkabel angeschmort oder beschädigt ist

• Flüssigkeit in das Gerät eingedrungen ist

• das Gerät nicht ordnungsgemäß funktioniert

• das Gerät gestürzt, oder das Gehäuse beschädigt ist Aufstellungsort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden.

• Halten Sie Ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und di- rekte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.

• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse, wie Regen, Schnee etc. das Gerät beschädigen könnten.

• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße – wie z. B. Vasen – auf das Gerät. Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

• Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das Gerät.

• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein. Die Belüftung darf nicht durch Bedecken der Lüftungsöffnungen mit Ge- genständen wie Zeitschriften, Tischdecken, Vorhängen usw. behindert werden.

• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden.

• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen nicht unnötigen Be- lastungen auszusetzen.

• Der optimale Betrachtungsabstand beträgt ca. 3-5 Mal die Bildschirmdiagonale. Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.

• Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unser autorisiertes Service Center.Sicherheitshinweise

CODE Vorgesehene Umgebung

• Das Gerät kann bei einer Umgebungstemperatur von +5° C bis +35° C betrieben werden.

• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Laut- sprecherboxen, Mobiltelefon usw.) um Funktionsstörungen zu vermeiden.

• Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstem- peratur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner- halb des LCD-TVs kommen, die einen elektrischen Kurzschluss verursachen kann.

• Ziehen Sie während eines Unwetters oder wenn das Gerät für längere Zeit nicht benutzt wird den Stecker aus der Steck- dose und das Antennenkabel aus der Antennenbuchse. Stromversorgung Bitte beachten Sie: Auch bei ausgeschaltetem Netzschalter sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem LCD-TV zu unterbrechen, oder das Gerät gänzlich von Spannung freizuschal- ten, ziehen Sie den Netzstecker aus der Steckdose.

• Schließen Sie Netzanschlusskabel nur an eine geerdete Steckdosen mit 230 V ~ 50 Hz an.

• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihren LCD-TV vor Be- schädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

• Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.

• Die Steckdose muss sich in der Nähe des LCD-TVs befinden und leicht erreichbar sein.

• Verlegen Sie die Kabel so, dass niemand darauf treten, oder darüber stolpern kann.

• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten. Umgang mit Batterien Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhit- zen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und ihre Gesundheit zur Folge haben könnte. Bitte befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern. Sollten versehentlich Batterien verschluckt worden sein, melden Sie dies bitte sofort Ihrem Arzt.

• Laden Sie niemals Batterien (es sei denn, dies ist ausdrücklich angegeben).

• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.

• Schließen Sie die Batterien niemals kurz.

• Vermeiden Sie Hitze und werfen Sie die Batterien nicht ins Feuer.

• Zerlegen oder verformen Sie die Batterien nicht. Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelan- gen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren Wassers und informie- ren Sie umgehend Ihren Arzt.

• Vermeiden Sie starke Stöße und Erschütterungen.

• Vertauschen Sie niemals die Polarität. Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen.

• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.

• Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird.

• Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf reinigen.

• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.Deutsch

Das Gerät kennen lernen Bedienelemente Linke Seite Vorderseite Rechte Seite

Bedienelement Funktion VOL. +/VOL. - Stellen Sie über diese Tasten die Lautstärke des Geräts ein. CH +/CH - Wechseln Sie über diese Tasten das Programm. MENU Rufen Sie mit dieser Taste das OSD

-Menü auf, um Einstellungen an Ihrem Gerät vorzunehmen. INPUT Rufen Sie mit dieser Taste die Liste der verfügbaren Quellen auf. Mit den Tasten CH +/CH - am Gerät und den Richtungstasten / an der Fernbedienung wechseln Sie zwischen den Empfangsquellen: TV, AV, S-VIDEO, SCART, YPBPR, HDMI, VGA. POWER (STANDBY) Im ausgeschalteten Zustand Gerät in Betrieb nehmen; im eingeschalteten Zustand: Gerät in Standby-Modus schalten.

Das On Screen Display (kurz: OSD) ist das Bildschirm-Menü. Betriebsanzeige Infrarotsensor KopfhöreranschlussDas Gerät kennen lernen

CODE Bedienelement Funktion Kopfhöreranschluss Schließen Sie hier einen Kopfhörer an Vorsicht! Das Benutzen eines Kopfhörers mit großer Lautstärke kann zu bleibenden Hörschäden führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. Starten Sie die Wiedergabe und erhöhen Sie die Laut- stärke auf den Pegel, der für Sie angenehm ist. Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hör- vermögen des Zuhörers verursachen. Betriebsanzeige Leuchtet rot auf, wenn sich das Gerät im Standby-Modus befindet. Leuchtet blau auf, wenn das Gerät eingeschaltet ist. Infrarotsensor Empfängt die Signale die von der Fernbedienung gesendet werden. Anschlüsse

Anschluss Anschlussmöglichkeiten Netzanschluss Schließen Sie hier das mitgelieferte Netzanschlusskabel an. Netzschalter Schalten Sie über diesen Schalter das Gerät ganz aus. HDMI HDMI-Eingang HDMI-Eingang zum Anschluss von Geräten mit HDMI-Ausgang, z. B. DVD-Player, SAT- oder DVB-T- Receiver, Computer u. a. Sie benötigen für diesen Anschluss ein HDMI-Kabel (nicht im Lieferumfang). Y/PB/PR

Component- / Y/Pb/Pr-Eingang Component-Eingang zum Anschluss von Geräten mit Component-Ausgang, z. B. DVD-Player, SAT- oder DVB-T-Receiver, Videokamera, Computer u. a. Sie benötigen für diesen Anschluss ein Component-Kabel (nicht im Lieferumfang). Schließen Sie am Audio Eingang den linken und den rechten Audio-Kanal der Quelle an, deren Ton Sie über das LCD-TV übertragen möchten (Audio-Eingang nur in Verbindung mit Y/Pb/Pr-Anschluss).Deutsch

Anschluss Anschlussmöglichkeiten S-VIDEO /

S-Video-Eingang S-Video-Eingang zum Anschluss von Geräten mit S-Video-Ausgang, z. B. DVD-Player, SAT- oder DVB-T- Receiver, Videokamera, Computer u. a. Sie benötigen für diesen Anschluss ein S-Video-Kabel (nicht im Lieferumfang). Schließen Sie am Audio Eingang den linken und den rechten Audio-Kanal der Quelle an, deren Ton Sie über das LCD-TV übertragen möchten (Audio-Eingang nur in Verbindung mit S-Video oder Video- Anschluss). VIDEO /

Video-Eingang Video-Eingang zum Anschluss von Geräten mit Video-Ausgang, z. B. DVD-Player, SAT- oder DVB-T- Receiver, Videokamera, Computer u. a. Sie benötigen für diesen Anschluss ein Video-Kabel (nicht im Lieferumfang). Schließen Sie am Audio Eingang den linken und den rechten Audio-Kanal der Quelle an, deren Ton Sie über das LCD-TV übertragen möchten (Audio-Eingang nur in Verbindung mit S-Video oder Video- Anschluss). COAXIAL Digital-Audio-Ausgang Audio-Ausgang zum Anschluss eines digitalen Audio Systems.

VGA-Eingang VGA-Eingang zum Anschluss von Geräten mit VGA-Ausgang, z. B. Computer u. a. Sie benötigen für diesen Anschluss ein VGA-Kabel. Schließen Sie am Audio Eingang den Audio-Kanal der Quelle an, deren Ton Sie über das LCD-TV übertra- gen möchten (Audio-Eingang nur in Verbindung mit VGA-Anschluss). SCART SCART-Anschluss SCART-Eingang zum Anschluss von Geräten mit SCART-Ausgang, z. B. DVD-Player, Videorecorder, SAT- oder DVB-T-Receiver, Spielekonsolen u. a. Sie benötigen für diesen Anschluss ein SCART-Kabel (nicht im Lieferumfang).

Antennenanschluss Schließen Sie hier das Antennenkabel an (nicht im Lieferumfang).Anschlussbeispiele

CODE Anschlussbeispiele Die nachfolgenden Abbildungen zeigen in schematischer Darstellung die Geräte die über den abgebildeten Anschluss ange- schlossen werden können. Die erforderlichen Kabel sind im Fachhandel erhältlich und liegen dem Lieferumfang nicht bei. Geräte über Composite (VIDEO) anschließen

Hinweis Um das Bild über den Composite Eingang (VIDEO) zu sehen, wählen Sie über die SOURCE Taste die Signalquelle AV aus. Ansicht Anschlüsse Rückseite Audio Kabel Video Kabel Spielekonsole Camcorder Videorecorder DVD-Player DVB-T Receiver SAT -Receiver Anschluss SAT AntenneDeutsch

Geräte über S-VIDEO anschließen

Hinweis Um das Bild über den S-VIDEO Eingang zu sehen, wählen Sie über die SOURCE Taste die Signalquelle S-VIDEO aus. Ansicht Anschlüsse Rückseite Audio Kabel S-Video Kabel Spielekonsole Camcorder Videorecorder DVD-Player DVB-T Receiver SAT -Receiver Anschluss SAT AntenneAnschlussbeispiele

CODE Geräte über Component (YPbPr) anschließen

Hinweis Um das Bild über den YPBPR Eingang zu sehen, wählen Sie über die SOURCE Taste die Signalquelle YPBPR aus. Ansicht Anschlüsse Rückseite Audio Kabel Component Kabel Spielekonsole Camcorder Videorecorder DVD-Player DVB-T Receiver SAT -Receiver Anschluss SAT AntenneDeutsch

Geräte über SCART anschließen

Hinweis Um das Bild über den SCART Eingang zu sehen, wählen Sie über die SOURCE Taste die Signalquelle SCART aus. Das Audiosignal wird über dem SCART Anschluss übertragen. Der Anschluss eines zusätzlichen Audio-Kabels ist nicht erforderlich. Ansicht Anschlüsse Rückseite SCART Kabel Videorecorder DVD-Player SAT Receiver DVB-T ReceiverAnschlussbeispiele

CODE Geräte über HDMI anschließen

Hinweis Um das Bild über den HDMI Eingang zu sehen, wählen Sie über die SOURCE Taste die Signalquelle HDMI aus. Das Audiosignal wird über dem HDMI Anschluss übertragen. Der Anschluss eines zusätzlichen Audio-Kabels ist nicht erforderlich. Ansicht Anschlüsse Rückseite HDMI Kabel Digitales AV GerätDeutsch

Geräte über VGA anschließen (PC)

Hinweis Um das Bild über den VGA Eingang zu sehen, wählen Sie über die SOURCE Taste die Signalquelle VGA aus. Notebook / PC VGA-Kabel Audio-Kabel Ansicht Anschlüsse RückseiteAnschlussbeispiele

CODE Digital Audio System anschließen

Ansicht Anschlüsse Rückseite Audio-Kabel Audio-Receive rDeutsch

4. STANDBY-Taste zum Ein-Ausschalten des

5. Quellentaste für das Fernsehgerät: TV

6. Quellentaste für externes Gerät: VCR

7. Quellentaste für externes Gerät: DVD

8. Quellentaste für externes Gerät: SAT

9. DISPLAY: um Informationen wie den aktuellen

Kanal oder das Bildformat anzuzeigen

10. Richtungstasten zur Navigation in den Menüs

11. OK: Auswahl bestätigen (in einigen Menüs)

12. MENU: Menü aufrufen.

13. GUIDE: Ohne Funktion im TV-Betrieb; program-

mierbar für die Universal-Fernbedienung

16. PIC MODE: Bildmodus wählen

17. SOUND MODE: Tonmodus wählen

18. SCALE: Wahl des Bildformates (FULL, ZOOM1,

19. Bestätigungsleuchte bei Tastendruck

20. Zifferntasten im TV-Betrieb: Eingabe der Kanal-

nummern; im Videotext-Betrieb: Eingabe der Sei- tennummer

21. ENTER: Ohne Funktion im TV-Betrieb; program-

mierbar für die Universal-Fernbedienung

22. SOURCE: Eingangssignal eines angeschlossenen

23. Kanalwahltasten CH + / – .

Ansteuern des nächsten (+) oder vorigen (-) Ka- nals im TV-Betrieb. Ansteuern der nächsten (+) oder vorigen (-) Seite im Videotext-Betrieb.

25. : erhöhen (+) oder verringern (-) der Lautstärke.

26. Die blaue Taste öffnet im Videotext die blau markierte Seite; DVD/VCR-Betrieb: nächster Titel / nächstes Kapitel /

27. Die gelbe Taste öffnet im Videotext die gelb markierte Seite; DVD/VCR-Betrieb: Wiedergabe

28. Die rote Taste öffnet im Videotext die rot markierte Seite; DVD/VCR-Betrieb: voriger Titel / voriges Kapitel / schneller Rücklauf

29. JUMP: zuletzt gewählten TV-Kanal aufrufen; DVD/VCR-Betrieb: Pause

30. Die grüne Taste öffnet im Videotext die grün markierte Seite; DVD/VCR-Betrieb: Stop

31. SLEEP: Aktivieren/Deaktivieren des Sleep-Timers; DVD/VCR-Betrieb: Aufnahme

: Videotext: Hauptseite 100 aufrufen

: Videotext: Anzeigen der Seite in doppelter Größe

: Videotext: Anzeigen von verstecktem Text

35. TV: Zurück in den TV-Betrieb von AV-Quellen

: Videotext: Seite anhalten

: Videotext ein- und ausschaltenDie Fernbedienung

CODE Anwendung Diese Universalfernbedienung kann bis zu fünf normale Fernbedienungen ersetzen und ist in der Lage folgende Gerätetypen zu bedienen: TV Fernsehgerät mit Videotext, VCR Videorekorder, DVD DVD-Player oder DVD-Rekorder, SAT Satellitenempfänger, AUX Audiogeräte, wie CD-Player, Verstärker. Die Bezeichnungen auf den Quellentasten „VCR“, „DVD“, „SAT“ usw. dienen nur der Übersichtlichkeit. Selbstverständlich kön- nen Sie die Tasten auch mit anderen Geräte-Typen, z. B. Pay-TV-Decoder) belegen. Die Taste TV kann nicht umprogrammiert werden. Gerätecodes programmieren Sie müssen einen vierstelligen Geräte-Code für jedes Gerät, das Sie mit der Universal-Fernbedienung bedienen möchten, auf eine der Quellentasten (TV, VCR, DVD, SAT, AUX) programmieren. Dabei dienen die Bezeichnungen auf den Tasten nur als Merk- hilfe. Mit Ausnahme der TV-Taste können Sie jede Taste mit jedem Gerät belegen („Flex-Mode“). Die TV-Taste kann nicht um- programmiert werden. Wollen Sie einen Videorekorder als Gerät programmieren, legen Sie vorher eine Videokassette ein. Gerätecode nach Code-Liste eingeben Die Codes der entsprechenden Geräte sind der Codeliste, die dieser Bedienungsanleitung beiliegt, zu entnehmen. So gehen Sie vor:

1. Schalten Sie das betreffende Gerät manuell ein.

2. Drücken Sie die gewünschte Quellentaste (VCR, DVD, SAT, AUX) kurz.

3. Halten Sie die Taste CODE für ca. 3 Sekunden gedrückt, bis die rote LED dauerhaft aufleuchtet.

4. Geben Sie den vierstelligen Code aus der Code-Tabelle ein.

Zur Bestätigung jedes Tastendrucks geht die rote LED kurz aus. Wenn die Codeeingabe gültig war, erlischt die rote LED nach der Eingabe der letzten Stelle. Wenn ein ungültiger Code ein- gegeben wurde, blinkt die rote LED drei Sekunden lang, bevor sie erlischt. Wenn das Gerät nicht erwartungsgemäß reagiert, wiederholen Sie die Programmierung ggf. mit einem anderen Code. Bitte probieren Sie alle zu Ihrer Marke angegebenen Codes aus. Wählen Sie den Code aus, auf den alle verfügbaren Befehle Ihrer Fernbedienung korrekt reagieren! Wenn Sie damit auch keinen Erfolg haben, dann versuchen Sie es mit der im Kapitel "Automatischer Suchlauf" beschriebenen Suchmethode. Manueller Code-Suchlauf So führen Sie einen manuellen Suchlauf durch:

1. Schalten Sie das betreffende Gerät manuell ein.

2. Drücken Sie die gewünschte Quellentaste (VCR, DVD, SAT, AUX) kurz.

3. Halten Sie die Taste CODE für ca. 3 Sekunden gedrückt, bis die rote LED dauerhaft aufleuchtet.

4. Drücken Sie mehrmals nacheinander (bis zu 350 Mal) die Taste

, P/CH+ oder P/CH–, bis das Gerät, das gesteuert wer- den soll, den Kanal wechselt oder entsprechend reagiert. Die Code-Suche wird bei der momentan gespeicherten vierstelligen Nummer begonnen.

5. Drücken Sie kurz OK, um den Code zu speichern.

Aufgrund der umfangreichen Anzahl der verschiedenen Code-Nummern sind pro Gerätetyp bis zu 350 unterschiedliche Codes vorprogrammiert. In Einzelfällen ist es möglich, dass nur die gebräuchlichsten Hauptfunktionen verfügbar sind. Bei einigen speziellen Gerätemodellen kann die beschriebene Vorgehensweise nicht zum Erfolg führen.Deutsch

Automatischer Code-Suchlauf Wenn Ihr Gerät nicht auf die Fernbedienung anspricht, obwohl Sie alle für Ihren Gerätetyp und die entsprechende Marke auf- geführten Codes ausprobiert haben, versuchen Sie es mit dem automatischen Suchlauf. Hierdurch können Sie auch Codes solcher Marken finden, die in der Geräte-Codeliste nicht aufgeführt sind. Wenn Sie die Quellentasten VCR, DVD, SAT oder AUX mit einem anderen als dem bezeichneten Gerät programmieren möchten, müssen Sie beim automatischen Suchlauf zunächst einen Code des gewünschten Gerätetyps programmieren. Zum Beispiel: Sie möchten mit der Taste AUX einen DVD-Player steuern. Programmieren Sie zunächst irgendeinen Code eines DVD-Players aus der Code-Liste ein, bevor Sie die folgenden Schritte ausführen.

1. Schalten Sie das betreffende Gerät manuell ein.

2. Drücken Sie die gewünschte Quellentaste (VCR, DVD, SAT, AUX) kurz.

3. Halten Sie die Taste CODE für ca. 3 Sekunden gedrückt, bis die rote LED dauerhaft aufleuchtet.

4. Richten Sie die Fernbedienung auf das Gerät und drücken Sie einmal kurz die Taste P/CH+.

Hat das Gerät keine Programm-Funktion, drücken Sie statt P/CH+ die Taste

Die Fernbedienung startet nach 6 Sekunden die Code-Suche und sendet im Sekundentakt (siehe auch nächsten Ab- schnitt) nacheinander alle Codes. Bei jedem Senden leuchtet die rote LED auf.

5. Sobald das Gerät auf die Fernbedienung reagiert, drücken Sie OK. – Haben Sie es verpasst, rechtzeitig OK zu drücken,

können Sie mit der Taste P/CH– schrittweise zum Code zurückspringen, auf den das Gerät reagiert hat. Um die Suche abzubrechen, drücken Sie OK. 1-Sekunden- oder 3-Sekundentakt Soll die Fernbedienung statt sekündlich nur alle 3 Sekunden einen neuen Code senden, gehen Sie folgendermaßen vor:

1. Drücken Sie P/CH+ (oder

) zweimal. Die Fernbedienung sendet jetzt nur alle 3 Sekunden einen neuen Code. Dadurch gewinnen Sie mehr Zeit, der Vorgang dauert aber auch länger. Codesuche nach Handelsname Diese Funktion bietet Ihnen die Möglichkeit, nach Handelsnamen zu suchen. Die Handelsnamen finden Sie in der untenste- henden Liste. Gehen Sie wie folgt vor:

1. Schalten Sie das betreffende Gerät manuell ein.

2. Drücken Sie die gewünschte Quellentaste (VCR, DVD, SAT, AUX) kurz.

3. Halten Sie die Taste CODE für ca. 3 Sekunden gedrückt, bis die rote LED dauerhaft aufleuchtet.

4. Geben Sie den einstelligen Code laut folgender Liste ein:

Taste 1 MEDION, Tchibo Taste 2 Philips, Radiola, Philco, Erres, Pye Taste 3 Sony, Akai, Panasonic, JVC, Sharp, Toshiba, Daewoo Taste 4 Thomson, Brandt, Fergusson Taste 5 Saba, Nordmende, Telefunken Taste 6 Grundig, Blaupunkt Taste 0 alle Marken

5. Drücken Sie mehrfach die Taste P/CH+ (oder bei Videorekordern

oder PLAY ), bis das Gerät entsprechend reagiert. Gehen Sie dabei zügig vor, da sonst die automatische Codesuche gestartet wird.

6. Speichern Sie den Code durch Drücken von OK.

Wurden alle Codes durchsucht, blinkt die rote LED für ca. 3 Sekunden. Code-Identifizierung Die Code-Identifizierung bietet Ihnen die Möglichkeit, bereits eingegebene Codes, die in der Fernbedienung gespeichert sind, zu bestimmen. So gehen Sie vor:

1. Schalten Sie das betreffende Gerät manuell ein.

2. Drücken Sie die gewünschte Quellentaste (VCR, DVD, SAT, AUX) kurz. Die rote LED blinkt.

3. Halten Sie die Taste CODE für ca. 3 Sekunden gedrückt, bis die rote LED dauerhaft aufleuchtet.

4. Drücken Sie kurz die Taste CODE. Die rote LED blinkt noch einmal.

5. Um die erste Zahl zu finden, drücken Sie die Zifferntasten von 0 bis 9. Wenn die rote LED kurz ausgeht, ist es die erste gespeicherte Zahl.

6. Um die zweite Zahl festzustellen, drücken Sie wiederum die Zifferntasten von 0 bis 9. Wiederholen Sie den Vorgang für

7. Die rote LED erlischt, sobald die Taste für die dritte Zahl gedrückt wurde.

Die Code-Identifizierung ist jetzt abgeschlossen.Die Fernbedienung

CODE Normaler Betrieb Einzelgeräte bedienen Nachdem Sie die Programmierung Ihrer Fernbedienung für Ihre Audio/Video-Geräte vorgenommen haben, arbeitet die Fern- bedienung in den gebräuchlichsten Hauptfunktionen wie die Original-Fernbedienung des jeweiligen Gerätes. Richten Sie Ihre Fernbedienung auf das gewünschte Gerät und drücken Sie die entsprechende Quellentaste. Benutzen Sie die übrigen Tasten dann wie gewohnt. Bei jeder Übertragung eines Infrarotsignals leuchtet die rote LED kurz auf. Sie aktivieren die Funktionen nun durch Drücken der entsprechenden Funktionstaste Ihrer Universal-Fernbedienung. Bitte beachten Sie: Unter Umständen ist nicht jede Funktion Ihrer Original-Fernbedienung auf der Universal-Fernbedienung direkt verfügbar. Insbesondere bei neueren Geräten ist es möglich, dass die Funktionen unter anderen Tasten als erwartet abge- legt oder gar nicht verfügbar sind. ALLES-AUS-Funktion Sie können alle vorprogrammierten Geräte gleichzeitig ausschalten. Gehen Sie wie folgt vor:

1. Drücken Sie Taste

einmal kurz und sofort noch mal lang (mindestens zwei Sekunden). Jetzt werden alle vorprogram- mierten Geräte nacheinander ausgeschaltet. Einige Geräte lassen sich mit der -Taste ein- und ausschalten. Solche ausgeschalteten Geräte werden nach der Durchführung der ALLES-AUS-Funktion eingeschaltet. GUIDE - EPG – Elektronisches Programm Die Taste GUIDE („EPG“ = „Electronic Program Guide“) hat verschiedene Funktion je nachdem, auf welchen Code sie ange- wendet wird:

• Bei TV- und Satellitencodes (z. B. SAT-TV oder DVB-T) öffnet die Taste das elektronische Fernsehprogramm (EPG).

• Bei DVD-Codes öffnet die Taste das Titel-Menü.

• Bei VCR-Codes können Sie mit der Taste eine Programmierung vornehmen, sofern Ihr Videorekorder über eine Show- View-Funktion verfügt.Deutsch

Erste Inbetriebnahme Hinweis Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel „Sicherheitshinweise“ auf Seite 4ff. Auspacken

• Bewahren Sie das Verpackungsmaterial bitte gut auf und benutzen Sie ausschließlich dieses, um den Fernseher zu transportieren. Batterien in die Fernbedienung einlegen

1. Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.

2. Legen Sie zwei Batterien vom Typ R03 (AAA) 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie dabei die Po-

lung der Batterien (im Batteriefachboden markiert).

3. Schließen Sie das Batteriefach.

Achtung! Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden. Antenne anschließen

• Zum Anschluss an die Hausantenne oder Kabelanlage verbinden Sie die Antennensteckdose und das Fernsehgerät am VHF/UHF IN Anschluss mit einem doppelt abgeschirmten Antennenkabel (nicht im Lieferumfang enthalten).Erste Inbetriebnahme

CODE Stromversorgung anschließen

1. Verbinden das mitgelieferte Netzanschlusskabel mit dem Stromanschluss am Gerät.

2. Schließen Sie das mitgelieferten Netzanschlusskabel an eine gut erreichbare Netzsteckdose 230 V ~ 50 Hz an.Deutsch

Grundfunktionen LCD-TV ein- und ausschalten

1. Bringen Sie den Hauptschalter an der Rückseite Teil des Fernsehers in die Stellung „I“ (AN).

Das Gerät geht in den Standby-Modus und die Anzeige an der Vorderseite leuchtet rot auf.

2. Um das Gerät einzuschalten, drücken Sie entweder deine ZIFFERNTASTE an der Fernbedienung eine CH-Taste an der

Fernbedienung oder am Gerät oder die STANDBY-Taste an der Fernbedienung. Die Leuchte an der Front des Gerätes wechselt die Farbe von orange auf blau.

3. Mit der STANDBY-Taste am Gerät oder an der Fernbedienung schalten Sie das Gerät wieder in den Standby-Modus.

4. Bringen Sie den Hauptschalter am unteren Teil des Fernsehers in die Stellung „0“ (AUS), um das Gerät ganz auszuschal-

ten. Im Menü navigieren

1. Drücken Sie die Taste MENU, um das OSD zu aktivieren.

2. Mit den Richtungstasten / wählen Sie die Optionen aus dem Hauptmenü.

3. Mit den Richtungstasten / bestätigen Sie die ausgewählte Option des Hauptmenüs und öffnen das Untermenü.

4. Mit den Richtungstasten / wählen Sie die Optionen aus dem Untermenü.

5. Mit den Richtungstasten / bestätigen Sie die ausgewählte Option des Untermenüs indem Sie die Änderungen

bzw. Einstellungen vornehmen möchten.

6. Mit den Richtungstasten / stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahl.

7. Mit der Taste MENU kommen Sie in das übergeordnete Menü zurück.

8. Mit der Taste EXIT schließen Sie das Menü und bestätigen gleichzeitig die Auswahl.

Hinweis Wenn Sie beim Bedienen des OSDs länger als ca.15 Sekunden keine Taste drücken, schließt sich das Menü auto- matisch. Die Anzeigedauer können Sie allerdings variieren. Lesen Sie dazu den Abschnitt FUNKTIONEN auf Seite

Nach dem ersten Einschalten Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die automatische Programmsuche (APS) geführt. Um die automatische Programmsuche abzubrechen oder zu überspringen, drücken Sie die Taste EXIT. Falls Sie die Sprach- und Ländereinstellung ändern möchten, benutzen Sie die Richtungstasten, um eine andere Auswahl zu treffen. Die Ländereinstellung hat Einfluss auf die Reihenfolge, in der die Programme gespeichert werden. Die automatische Programmsuche nimmt einige Minuten in Anspruch. Die Programme werden in einer länderspezifischen Reihenfolge auf den Programmplätzen abgelegt. Es können 99 Programme gespeichert werden. Spracheinstellung Im Auslieferungszustand ist das OSD Ihres LCD-TVs auf Englisch eingestellt. Stellen Sie das OSD wie folgt auf die von Ihnen gewünschte Sprache um:

1. Drücken Sie auf der Fernbedienung die Taste MENU.

2. Wählen Sie mit der Richtungstaste den Menüpunkt FUNKTIONEN aus.

3. Wählen Sie mit der Richtungstaste den Menüpunkt SPRACHE aus.

4. Wählen Sie mit den Richtungstasten die von Ihnen gewünschte Sprache aus.

5. Drücken Sie die Taste EXIT, um das OSD Menü zu verlassen.Grundfunktionen

CODE Automatische Programmsuche (Antennenanschluss VHF/UHF IN)

1. Drücken Sie auf der Fernbedienung die Taste MENU.

2. Wählen Sie mit der Richtungstaste den Menüpunkt TV EINRICHTEN aus.

3. Wählen Sie mit der Richtungstaste den Menüpunkt APS aus.

4. Drücken Sie die Richtungstaste und wählen Sie das Land mit der Richtungstaste aus

5. Um die automatische Programmsuche zu starten, gehen Sie mit auf APS und bestätigen die anschließende Abfrage

mit JA. Auf dem Bildschirm erscheint ein Balken der den Suchverlauf anzeigt. Warten Sie die Suche ab. Sie nimmt einige Minuten in Anspruch. Um den Vorgang abzubrechen, drücken Sie die Taste EXIT.

6. Die Programme werden in einer länderspezifischen Reihenfolge auf den Programmplätzen abgelegt. Es können 100

Programme gespeichert werden. Hinweis Die Reihenfolge der Programmplätze können Sie Ihren Wünschen entsprechend abändern. Lesen Sie den Ab- schnitt „Menü TV EINRICHTEN“ ab Seite 27. Die Programmsuche bei Geräten die über SCART oder Component angeschlossen wurden, erfolgt über das jeweilige ange- schlossene Gerät. Nehmen Sie dafür die Bedienungsanleitung der angeschlossenen Signalquelle zur Hilfe (z. B. DVB-T Receiver oder SAT-Receiver). Programmauswahl

• Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten CH / CH am Gerät, eine der Tasten CH+/- an der Fernbedienung oder wählen Sie das Programm über eine Zifferntaste direkt an.

• Mit der Taste JUMP wählen Sie das zuletzt gesendete Programm. Toneinstellungen Lautstärke

• Mit den Lautstärketasten VOL+/- an der Fernbedienung oder VOL+/- am Gerät erhöhen oder verringern Sie die Lautstär- ke. Stummschaltung

• Um den Ton ganz aus- und wieder einzustellen, drücken Sie die Taste . Auf dem Bildschirm erscheint ein durchge- strichener Lautsprecher. Tonausgabe

• Mit der Taste I-II wählen Sie zwischen MONO- und STEREO-Ausgabe, DUAL A und DUAL B. DUAL A und DUAL B können nur erscheinen, wenn die aktuelle Sendung den DUAL-Modus unterstützt (z. B. bei zweisprachigen Sendungen). Tonvoreinstellung

• Mit der Taste SOUND MODE wählen Sie den Soundmodus aus: POP, ROCK, BENUTZER, LIVE. SPDIF OUT

• Im Tonmenü kann der koaxiale Tonausgang eingestellt werden. Mit der Einstellung FIXED sind alle internen Lautspre- cher abgeschaltet. In der Einstellung VARIABLE ist der Ausgang mit den internen Lautsprechern gekoppelt.Deutsch

Bildeinstellungen Bildformat Mit der Bildformat-Taste SCALE können Sie zwischen folgende Bildformate umschalten:

• AUTO: Das gesendete Format wird automatisch auf das Eingangssignal eingestellt oder ein Vollbild dargestellt.

• FULL: Das Bild wird im 16:9-Format dargestellt.

• ZOOM1/ZOOM2: Vergrößerte Darstellung.

• 4:3: Das Bild wird im 4:3 -Format dargestellt. Bildvoreinstellung

• Mit der Taste PIC MODE wählen Sie den Bildmodus aus: FILM, DYNAMISCH, SPORT, SPIELE, BENUTZER Signalquelle wählen

• Mit der Taste INPUT am Gerät oder der Taste SOURCE an der Fernbedienung rufen Sie die Liste der verfügbaren Quellen auf. Folgende Signalquellen stehen Ihnen zur Verfügung:

• TV: TV- bzw. Antennenbetrieb

• AV: Gerät am Video-Anschluss

• S-VIDEO: Gerät am S-Video-Anschluss

• SCART: Gerät am SCART-Anschluss

• YPBPR: Gerät am YPbPr-Anschluss

• HDMI: Gerät an der HDMI-Buchse

• VGA: Gerät an der VGA-Buchse

• Mit den Tasten CH +/CH - am Gerät oder den Richtungstasten / an der Fernbedienung wechseln Sie zwischen den Empfangsquellen.Teletext

CODE Teletext Teletext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informationen bezüg- lich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV-Gerät bietet viele nützliche Funktionen für die Bedienung des Teletexts sowie Multipage-Text, Unterseitenspeicherung oder schnelle Navigation. Die Bedienung des Teletexts

4. Wählen Sie ein Fernsehprogramm, das Teletext ausstrahlt.

5. Drücken Sie die Taste

einmal, um die Basis-/Indexseite des Teletexts anzuzeigen.

6. Durch nochmaliges Drücken der Taste

wechselt das Gerät wieder in den TV-Modus Teletext-Seiten auswählen Zifferntasten

• Geben Sie die gewünschte Teletextseite als dreistellige Nummer direkt mit den Zifferntasten ein.

• Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Teletextzähler sucht solange, bis die gewählte Seitennummer gefunden ist. Farbtasten / Fastext

• Wenn am unteren Bildrand farbige Texteinträge eingeblendet sind, können Sie diese Inhalte durch Drücken der ent- sprechenden Farbtasten ROT, GRÜN, GELB und BLAU direkt anwählen. Nützliche Teletext Eigenschaften Taste

• Mit dieser Taste wählen Sie die Indexseite aus, die eine Liste des Teletextinhalts enthält. Taste Diese Funktion zeigt die Teletextinformation in doppelter Größe an.

• Drücken Sie die Taste , um die obere Hälfte der Seite zu vergrößern.

• Drücken Sie erneut die Taste , um die untere Hälfte der Seite vergrößert anzuzeigen.

• Nochmaliges Drücken der Taste zeigt den Teletext wieder in normaler Größe. Taste

• Um verborgene Information, wie z. B. die Lösungen von Rätseln oder Quizspielen anzuzeigen, drücken Sie einmal auf die Taste

• Nochmaliges Drücken der Taste verbirgt die Antworten wieder. Taste Die Teletextseite, die Sie gewählt haben, enthält möglicherweise mehr Informationen als auf einen Bildschirm passen. In die- sem Fall wird die Information auf mehrere Unterseiten aufgeteilt. Die Unterseiten werden in regelmäßigen Zeitabständen wei- tergeblättert.

• Drücken Sie die Taste , um einen automatischen Seitenwechsel zu verhindern. Ein Symbol wird in der linken oberen Ecke des Bildschirms angezeigt und der automatische Seitenwechsel ist unterbrochen.

• Drücken Sie erneut auf die Taste , um den automatischen Seitenwechsel wieder zuzulassen.Deutsch

Das OSD-Menü Nachfolgend wird das OSD im LCD-TV Modus beschrieben. Im PC Modus stehen Ihnen andere Optionen zur Verfügung die Sie ab Seite 28 nachlesen können. Hinweis Aufgrund möglicher technischer Änderungen können die hier beschriebenen Menüs von denen auf Ihrem Bild- schirm abweichen. BILDMENÜ Menüpunkt Einstellung BILD MODUS FILM, DYNAMISCH, SPORT, SPIELE, BENUTZER HELLIGKEIT Helligkeit verringern bzw. erhöhen (0 – 100). KONTRAST Kontrast verringern bzw. erhöhen (0 – 100). FARBTON Farbintensität verringern bzw. erhöhen (0 – 100). (Nur bei NTSC) SÄTTIGUNG Sättigung verringern bzw. erhöhen (0 – 100). SCHÄRFE Schärfe verringern bzw. erhöhen (0 – 100). BILDFORMAT AUTO: Das gesendete Format wird automatisch auf das Eingangssignal eingestellt oder ein Vollbild dargestellt. FULL: Das Bild wird im 16:9-Format dargestellt. ZOOM1/ZOOM2: Vergrößerte Darstellung. 4:3: Das Bild wird im 4:3 -Format dargestellt. FARB-TEMPERATUR Einstellung der Farbwerte für Rot, Grün und Blau. TONMENÜ Menüpunkt Einstellung

TON MODUS BENUTZER, ROCK, POP, LIVE

LAUTSTÄRKE Einstellung der Lautstärke (0 – 100). BASS Einstellung der Bässe (0 – 100). HÖHEN Einstellung der Höhen (0 – 100). BALANCE Einstellung der Balance zwischen dem linken und rechten Lautsprecher (0 – 100). STUMM Lautsprecher ein-/ausschalten SPDIF OUT Einstellung: VARIABLE und FIXED. Bei FIXED sind die internen Lautsprecher abgeschal- tet.Das OSD-Menü

CODE FUNKTIONEN Menüpunkt Einstellung SPRACHE Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um. EINBLENDZEIT Stellen Sie ein, wann das OSD, bei Nicht-Nutzung, ausgeblendet werden soll. TRANSPARENZ Stellen Sie die Transparenz des OSDs ein. SLEEP TIMER Wählen Sie eine Zeit, nach der sich das Gerät selbständig ausstellt. Mit den Rich- tungstasten können Sie die Zeit in 10-Minuten-Schritten einstellen (maximal 2 Stunden). Sofort nach der Einstellung mit beginnt die Sleep-Timer-Zeit. ZURÜCKSETZEN Über diesen Menüpunkt stellen Sie die Werkseinstellung wieder her. Alle manu- ell vorgenommen Einstellungen werden gelöscht. Die Werte befinden sich nun wie im Auslieferungszustand. Die Programmliste wird beibehalten. TV EINRICHTEN Menüpunkt Einstellung APS Automatische Programmsuche FEINABSTIMMUNG Hier können Sie das Bild des aktuell gewählten Programms mit feinab- stimmen. KANAL EINSTELLUNG Hier können Sie Programme aus der Programmliste verschieben oder löschen. Folgen Sie dazu den Anweisungen auf dem Bildschirm. KANAL NAME Hier können Sie den Programmnamen ändern. KANAL TAUSCH Hier können Sie Programmplätze tauschen. MANUELLER SUCHLAUF Hier können Sie eine manuelle Programmsuche durchführen.

1. Wählen Sie unter den Punkt KANAL den Programmplatz.

2. Wählen Sie das System aus.

3. Gehen Sie auf die Option SUCHEN und starten Sie mit den Richtungstasten

eine Suche nach unten oder oben auf dem Frequenzband.

4. Im Menüpunkt KANAL NAME können Sie den Sendernamen eingeben.

Drücken Sie dazu die Richtungstaste um die Position der Textmar- kierung auszuwählen. Mit den Richtungstasten / stellen Sie den ent- sprechenden Buchstaben ein.

5. Bei jedem gefundenen Programm bleibt die Suche stehen und die Option

SPEICHERN wird markiert.

6. Speichern Sie das Programm mit der Richtungstaste .

KANAL RESET Hier stellen Sie die Werkseinstellung wieder her. Alle Programme werden ge- löscht und die automatische Programmsuche kann gestartet werden. Videorecorder manuell speichern Die manuelle Suche können Sie z. B. verwenden, um einen Videorecorder auf das LCD-TV einzustellen. Nachdem LCD-TV und Videorecorder über die Antenne miteinander verbunden sind (vgl. Seite 9), stellen Sie Ihren Videorecor- der auf das Testsignal.

• Führen Sie die manuelle Suche mit dem LCD-TV durch.

• Wenn das Testsignal gefunden wurde, speichern Sie das Testsignal auf einem freien Programmplatz.Deutsch

Das OSD im PC-Modus BILDMENÜ Menüpunkt Einstellung HELLIGKEIT Helligkeit verringern bzw. erhöhen (0 – 100). KONTRAST Kontrast verringern bzw. erhöhen (0 – 100). FARB-TEMPERATUR Einstellung der Farbwerte für Rot, Grün und Blau. TONMENÜ Menüpunkt Einstellung

TON MODUS BENUTZER, ROCK, POP, LIVE

LAUTSTÄRKE Einstellung der Lautstärke (0 – 100). BASS Einstellung der Bässe (0 – 100). HÖHEN Einstellung der Höhen (0 – 100). BALANCE Einstellung der Balance zwischen dem linken und rechten Lautsprecher (0 – 100). STUMM Lautsprecher ein-/ausschalten SPDIF OUT Einstellung: VARIABLE und FIXED. Bei FIXED sind die internen Lautsprecher abgeschal- tet. FUNKTIONEN Menüpunkt Einstellung SPRACHE Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um. EINBLENDZEIT Stellen Sie ein, wann das OSD, bei Nicht-Nutzung, ausgeblendet werden soll. TRANSPARENZ Stellen Sie die Transparenz des OSDs ein. SLEEP TIMER Wählen Sie eine Zeit, nach der sich das Gerät selbständig ausstellt. Mit den Rich- tungstasten können Sie die Zeit in 10-Minuten-Schritten einstellen (maximal 2 Stunden). Sofort nach der Einstellung mit beginnt die Sleep-Timer-Zeit. ZURÜCKSETZEN Über diesen Menüpunkt stellen Sie die Werkseinstellung wieder her. Alle manu- ell vorgenommen Einstellungen werden gelöscht. Die Werte befinden sich nun wie im Auslieferungszustand. Die Programmliste wird beibehalten. VGA Menüpunkt Einstellung AUTO EINSTELLUNG Führen Sie hierüber die automatische Regulierung durch. Es werden automa- tisch die optimalen Werte für H. Position, V. Position, Phase und Takt des TFT- Bildschirms eingestellt.

Stellen Sie das horizontale Bild des LCD-Displays ein.

Stellen Sie das vertikale Bild des LCD-Displays ein. TAKT Stellen Sie den Takt des LCD-Bildschirms ein. Je höher der Wert umso breiter erscheint die Anzeige. Je niedriger der Wert umso komprimierter die Anzeige. PHASE Stellen Sie die Phase ein, um die Anzeige Ihres LCD-Bildschirms zu optimieren.Problembehebung

CODE Problembehebung Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an! Es erscheint kein Bild und es ist kein Ton zu hören.

• Überprüfen Sie, ob das Netzkabel richtig an der Steckdose und am Netzadapter angeschlossen ist.

• Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.

• Kontrollieren Sie, ob der Netzschalter des Geräts auf der Geräteoberseite eingeschaltet ist. Es erscheint kein Bild. Es erscheint kein Bild von AV.

• Überprüfen Sie, ob Kontrast / Helligkeit korrekt eingestellt sind.

• Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.

• Überprüfen Sie, ob die richtige AV-Stellung angewählt ist. Es ist kein Ton zu hören.

• Vergewissern Sie sich, dass die Lautstärke nicht auf Minimum steht.

• Vergewissern Sie sich, dass die Stummschaltung nicht aktiviert ist.

• Vergewissern Sie sich, dass der Kopfhörer nicht angeschlossen ist. Es gibt kein Bild oder keinen Ton. Es sind aber Geräusche zu hören.

• Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist. Das Bild ist nicht deutlich.

• Der Empfang ist möglicherweise schlecht.

• Kontrollieren Sie, ob die Antenne angeschlossen ist. Das Bild ist zu hell oder zu dunkel.

• Überprüfen Sie die Einstellungen von KONTRAST / HELLIGKEIT im Menü BILDMENÜ. Die Fernbedienung funktioniert nicht.

• Überprüfen Sie, ob die Batterien in der Fernbedienung betriebsbereit und richtig eingelegt sind.

• Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist.

• Schalten Sie das Gerät mit dem Netzschalter aus und wieder ein. Das Bild ist nicht scharf.

• Der Empfang ist möglicherweise schlecht.

• Kontrollieren Sie, ob die Antenne angeschlossen ist.

• Überprüfen Sie die Einstellungen der Bildschärfe im Menü BILDMENÜ. Das Bild ist gepunktet.

• Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor.

• Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Versuchen Sie sie weiter auseinander zu legen. Es erscheinen Streifen am Bildschirm oder die Farben verblassen.

• Liegt eine Interferenz von einem anderen Gerät vor? Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefone können auch In- terferenzen verursachen.

• Betreiben Sie das Gerät so weit weg wie möglich von dem Gerät, das die Interferenz möglicherweise verursacht. Die Fernbedienung funktioniert nicht.

• Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und richtig eingelegt sind.

• Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist.

• Schalten Sie das Gerät mit dem Hauptschalter an der Rückseite des Gerätes aus und wieder ein.

• Überprüfen Sie ob die TV Funktion aktiviert ist, durch drücken der TV Taste auf der Fernbedienung. Es sind mehrere Geräte-Codes unter dem Markennamen meines Geräts aufgeführt. Wie ermittle ich den richtigen Geräte-Code?

• Um den richtigen Geräte-Code für Ihr Gerät zu bestimmen, probieren Sie die Codes nacheinander aus, bis die meisten Funktionen des Gerätes ordnungsgemäß funktionieren.Deutsch

Die externen Geräte reagieren nur auf einige Befehle der Fernbedienung.

• Testen Sie weitere Codes, bis die Geräte auf die Befehle entsprechend reagieren.

• Wenn die manuelle Codeeingabe und die automatische Codesuche nicht zum Erfolg führen, kann es in besonderen Ein- zelfällen vorkommen, dass das Gerät nicht kompatibel zu Ihrer Universal-Fernbedienung ist. Benötigen Sie weitere Unterstützung? Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

• Welche externen Geräte sind angeschlossen?

• Welche Meldungen erscheinen auf dem Bildschirm?

• Bei welchem Bedienungsschritt ist das Problem aufgetreten?

• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen? Reinigung

• Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.

• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.

• Achten Sie darauf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.

• Setzen Sie den Bildschirm keinem grellen Sonnenlicht aus.

• Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um das LCD-TV zu trans- portieren. Achtung! Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Geräts. Entsorgung

Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können. Gerät Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung. Batterien Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgege- ben werden.Pixelfehler bei LCDs (TFT-Displays)

CODE Pixelfehler bei LCDs (TFT-Displays) Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen. Bei Aktiv Matrix TFTs mit einer Auflösung von 1680 x 1050 Pixeln, welche sich aus je drei Sub-Pixeln (Rot, Grün, Blau) zu- sammensetzen, kommen insgesamt ca. 5,3 Mio. Ansteuertransistoren zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommen.

Beschreibung Akzeptierte Zahl 1 Sub-Pixel Max. 5 Helle Sub-Pixel Zwei nebeneinander liegend (horizontal/vertikal)

Abstand Minimaler Abstand zwischen hellen und dunklen Sub-Pixeln Min. 10 mm Einzeln Max. 9 Dunkle Sub-Pixel Zwei nebeneinander liegend Max. 3 Abstand Minimaler Abstand zwischen hellen und dunklen Sub-Pixeln Min. 10 mm Gesamtzahl heller und dunkler Sub-Pixel Max. 11 Die Tabelle beschreibt die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darf, ohne dass es sich um einen Ga- rantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist. Vervielfältigung dieser Bedienungsanleitung Dieses Dokument enthält gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Copyright © 2008, W 22/2008 Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma MEDION

Technische und optische Änderungen sowie Druckfehler vorbehalten.Deutsch 32Liste de codes / Codelijst / Codeliste
