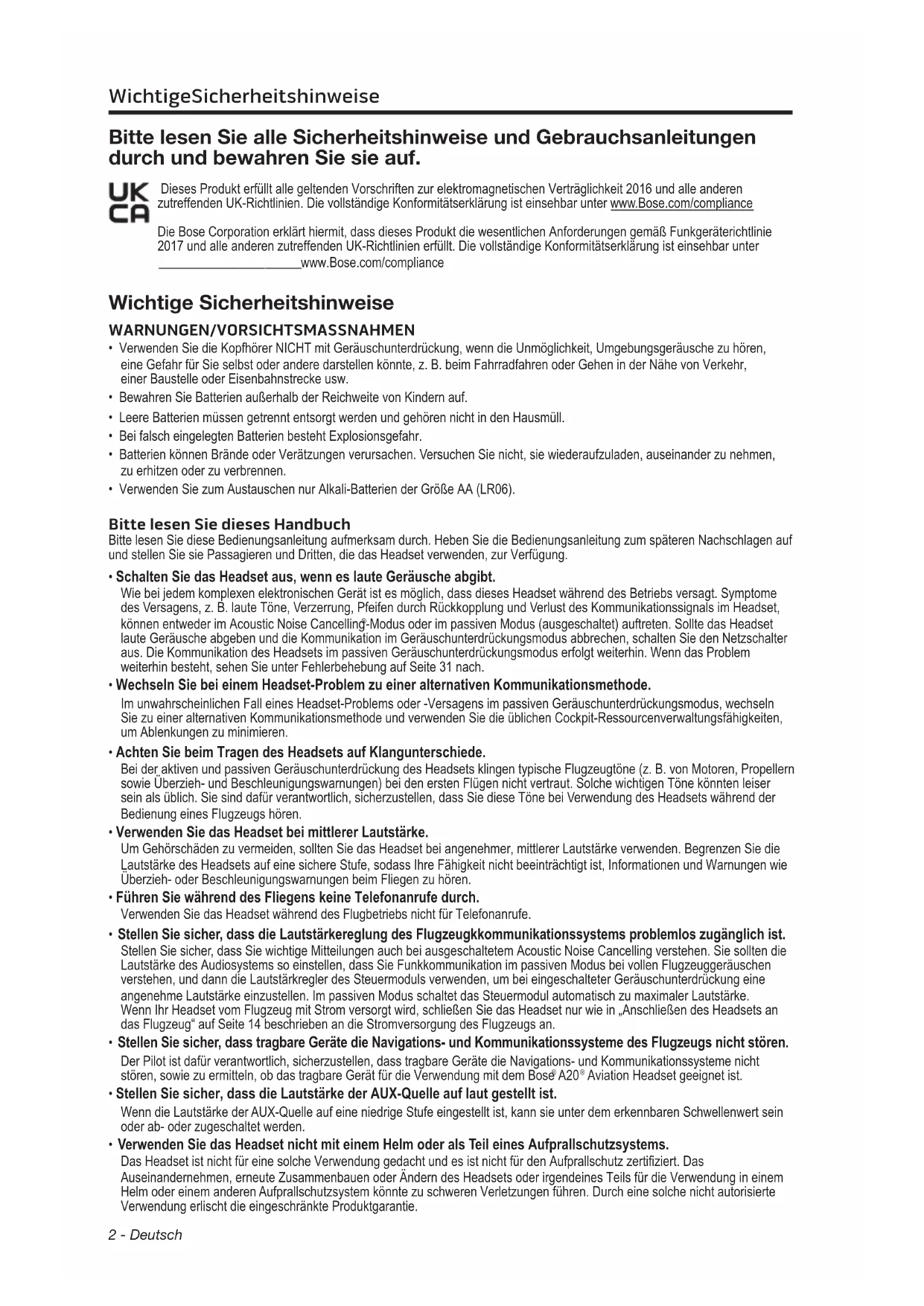

BEDIENUNGSANLEITUNG A20 BOSE

Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf. Dieses Produkt erfüllt alle geltenden Vorschriften zur elektromagnetischen Verträglichkeit 2016 und alle anderen zutreffenden UK-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliancewww.Bose.com/compliance Die Bose Corporation erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen gemäß Funkgeräterichtlinie 2017 und alle anderen zutreffenden UK-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliancewww.Bose.com/compliance Wichtige Sicherheitshinweise WARNUNGEN/VORSICHTSMASSNAHMEN

Verwenden Sie die Kopfhörer NICHT mit Geräuschunterdrückung, wenn die Unmöglichkeit, Umgebungsgeräusche zu hören, eine Gefahr für Sie selbst oder andere darstellen könnte, z. B. beim Fahrradfahren oder Gehen in der Nähe von Verkehr, einer Baustelle oder Eisenbahnstrecke usw.

Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

Leere Batterien müssen getrennt entsorgt werden und gehören nicht in den Hausmüll.

Bei falsch eingelegten Batterien besteht Explosionsgefahr.

Batterien können Brände oder Verätzungen verursachen. Versuchen Sie nicht, sie wiederaufzuladen, auseinander zu nehmen, zu erhitzen oder zu verbrennen.

Verwenden Sie zum Austauschen nur Alkali-Batterien der Größe AA (LR06). Bitte lesen Sie dieses Handbuch Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch. Heben Sie die Bedienungsanleitung zum späteren Nachschlagen auf und stellen Sie sie Passagieren und Dritten, die das Headset verwenden, zur Verfügung.

Schalten Sie das Headset aus, wenn es laute Geräusche abgibt. Wie bei jedem komplexen elektronischen Gerät ist es möglich, dass dieses Headset während des Betriebs versagt. Symptome des Versagens, z. B. laute Töne, Verzerrung, Pfeifen durch Rückkopplung und Verlust des Kommunikationssignals im Headset, können entweder im Acoustic Noise Cancelling

-Modus oder im passiven Modus (ausgeschaltet) auftreten. Sollte das Headset laute Geräusche abgeben und die Kommunikation im Geräuschunterdrückungsmodus abbrechen, schalten Sie den Netzschalter aus. Die Kommunikation des Headsets im passiven Geräuschunterdrückungsmodus erfolgt weiterhin. Wenn das Problem weiterhin besteht, sehen Sie unter Fehlerbehebung auf Seite 31 nach.

Wechseln Sie bei einem Headset-Problem zu einer alternativen Kommunikationsmethode. Im unwahrscheinlichen Fall eines Headset-Problems oder -Versagens im passiven Geräuschunterdrückungsmodus, wechseln Sie zu einer alternativen Kommunikationsmethode und verwenden Sie die üblichen Cockpit-Ressourcenverwaltungsfähigkeiten, um Ablenkungen zu minimieren.

Achten Sie beim Tragen des Headsets auf Klangunterschiede. Bei der aktiven und passiven Geräuschunterdrückung des Headsets klingen typische Flugzeugtöne (z. B. von Motoren, Propellern sowie Überzieh- und Beschleunigungswarnungen) bei den ersten Flügen nicht vertraut. Solche wichtigen Töne könnten leiser sein als üblich. Sie sind dafür verantwortlich, sicherzustellen, dass Sie diese Töne bei Verwendung des Headsets während der Bedienung eines Flugzeugs hören.

Verwenden Sie das Headset bei mittlerer Lautstärke. Um Gehörschäden zu vermeiden, sollten Sie das Headset bei angenehmer, mittlerer Lautstärke verwenden. Begrenzen Sie die Lautstärke des Headsets auf eine sichere Stufe, sodass Ihre Fähigkeit nicht beeinträchtigt ist, Informationen und Warnungen wie Überzieh- oder Beschleunigungswarnungen beim Fliegen zu hören.

Führen Sie während des Fliegens keine Telefonanrufe durch. Verwenden Sie das Headset während des Flugbetriebs nicht für Telefonanrufe.

Stellen Sie sicher, dass die Lautstärkereglung des Flugzeugkkommunikationssystems problemlos zugänglich ist. Stellen Sie sicher, dass Sie wichtige Mitteilungen auch bei ausgeschaltetem Acoustic Noise Cancelling verstehen. Sie sollten die Lautstärke des Audiosystems so einstellen, dass Sie Funkkommunikation im passiven Modus bei vollen Flugzeuggeräuschen verstehen, und dann die Lautstärkregler des Steuermoduls verwenden, um bei eingeschalteter Geräuschunterdrückung eine angenehme Lautstärke einzustellen. Im passiven Modus schaltet das Steuermodul automatisch zu maximaler Lautstärke. Wenn Ihr Headset vom Flugzeug mit Strom versorgt wird, schließen Sie das Headset nur wie in „Anschließen des Headsets an das Flugzeug“ auf Seite 14 beschrieben an die Stromversorgung des Flugzeugs an.

Stellen Sie sicher, dass tragbare Geräte die Navigations- und Kommunikationssysteme des Flugzeugs nicht stören. Der Pilot ist dafür verantwortlich, sicherzustellen, dass tragbare Geräte die Navigations- und Kommunikationssysteme nicht stören, sowie zu ermitteln, ob das tragbare Gerät für die Verwendung mit dem Bose

Stellen Sie sicher, dass die Lautstärke der AUX-Quelle auf laut gestellt ist. Wenn die Lautstärke der AUX-Quelle auf eine niedrige Stufe eingestellt ist, kann sie unter dem erkennbaren Schwellenwert sein oder ab- oder zugeschaltet werden.

Verwenden Sie das Headset nicht mit einem Helm oder als Teil eines Aufprallschutzsystems. Das Headset ist nicht für eine solche Verwendung gedacht und es ist nicht für den Aufprallschutz zertifiziert. Das Auseinandernehmen, erneute Zusammenbauen oder Ändern des Headsets oder irgendeines Teils für die Verwendung in einem Helm oder einem anderen Aufprallschutzsystem könnte zu schweren Verletzungen führen. Durch eine solche nicht autorisierte Verwendung erlischt die eingeschränkte Produktgarantie.Wichtige Sicherheitshinweise Deutsch - 3

Verwenden Sie nur Alkali-Batterien des Typs AA. Ersetzen Sie die Batterien nur durch Alkali-Batterien des Typs AA (IEC LR06). Bei Batterien mit anderer chemischer Zusammensetzung besteht Explosionsgefahr. Batterien können Brände oder Verätzungen verursachen. Versuchen Sie nicht, die Batterie wiederaufzuladen, auseinander zu nehmen, zu erhitzen oder zu verbrennen. Entsorgen Sie leere Batterien ordnungsgemäß und befolgen Sie dabei die vor Ort gültigen Bestimmungen. Das Headset funktioniert nicht richtig, wenn es mit einer anderen Batteriequelle als dem Steuermodul des Bose A20 Aviation Headsets verwendet wird.

Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

Reparieren Sie das Headset nicht selbst. Versuchen Sie nicht, die innere Membran an der Innenseite der Hörmuschel zu entfernen, auszutauschen oder zu reparieren. Sie ist für die Leistung des Headsets äußerst wichtig. Sollte ein Austausch der Abschirmung oder eine andere Reparatur nötig sein, wenden Sie sich an den technischen Support von Bose. Siehe „Kontaktinformationen“ auf Seite 42. Wenn die Abschirmung nass wird oder Fremdkörper daran oder in der Nähe feststecken, befolgen Sie die Anweisungen in „Headset Pflege und Wartung“ auf Seite 27.

Halten Sie die Hörmuschel frei von Fremdkörpern. Für den ordnungsgemäßen Betrieb des Headsets müssen die TriPort

- und Mikrofonöffnungen des Headsets, die sich an der Außenseite jeder Hörmuschel befinden, frei von Fremdkörpern sein, um klare Kommunikation sicherzustellen. Nähere Informationen zur Reinigung finden Sie unter „Reinigen des Headsets“ auf Seite 27.

Tauchen Sie das Headset oder irgendwelche Teile NICHT in Wasser oder andere Flüssigkeiten. Nähere Informationen zur Reinigung finden Sie unter „Reinigung“. Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr darstellen. Nicht geeignet für Kinder unter drei Jahren. Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann.

Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie KEINE mit Flüssigkeiten gefüllten Gefäße (z. B. Vasen) auf das Gerät oder in die Nähe des Geräts.

Nehmen Sie KEINE nicht genehmigten Änderungen an diesem Produkt vor.

Setzen Sie Produkte mit Batterien keiner großen Hitze aus (z. B. durch Aufbewahrung im direkten Sonnenlicht, Feuer oder ähnliches). Zulassungen und Konformität HINWEIS: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für digitale Geräte der Klasse B gemäß Abschnitt 15 der FCC-Vorschriften. Diese Grenzwerte wurden festgelegt, um einen angemessenen Schutz gegen elektromagnetische Störungen bei einer Installation in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzstrahlung und kann sie auch aussenden. Daher verursacht das Gerät bei nicht ordnungsgemäßer Installation und Benutzung möglicherweise Störungen des Funkverkehrs. Es wird jedoch keine Garantie dafür gegeben, dass bei einer bestimmten Installation keine Störstrahlungen auftreten. Sollte dieses Gerät den Radio- oder Fernsehempfang stören (Sie können dies überprüfen, indem Sie das Gerät aus- und wiedereinschalten), so ist der Benutzer dazu angehalten, die Störungen durch eine der folgenden Maßnahmen zu beheben:

Richten Sie die Antenne neu aus.

Vergrößern Sie den Abstand zwischen dem Gerät und einem Radio- oder Fernsehempfänger.

Schließen Sie das Gerät an eine Steckdose in einem anderen Stromkreis als den Empfänger an.

Wenden Sie sich an einen Händler oder einen erfahrenen Radio-/Fernsehtechniker. Veränderungen am Gerät, die nicht durch die Bose Corporation autorisiert wurden, können zur Folge haben, dass die Betriebserlaubnis für das Gerät erlischt. Dieses Gerät erfüllt die Bestimmungen in Teil 15 der FCC-Vorschriften und die lizenzfreien RSS-Standards von ISED Canada. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) dieses Gerät darf keine Störungen verursachen und (2) dieses Gerät muss jegliche Störungen dulden, einschließlich Störungen, die zu einem unerwünschten Betrieb führen. Dieses Gerät erfüllt die Strahlungsexpositionsgrenzwerte der FCC und ISED für die allgemeine Bevölkerung. Der Sender darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender aufgestellt oder betrieben werden. CAN ICES-3(B)/NMB-3(B) Die Bose Corporation erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen und andere relevante Bestimmungen der Richtlinie 2014/53/EU und weitere geltende EU-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliancewww.Bose.com/compliance. Für Europa: Frequenzband des Betriebs 2.400 bis 2483,5 MHz. Maximale Sendeleistung weniger als 20 dBm EIRP. Maximale Sendeleistung liegt unter den vorgeschriebenen Grenzwerten, sodass keine SAR-Tests nötig sind und gemäß den geltenden Vorschriften eine Befreiung gilt.Zulassungen und Konformität

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben. Leere Batterien müssen getrennt entsorgt werden und gehören nicht in den Hausmüll. Nicht verbrennen. Namen und Inhalt der giftigen oder gefährlichen Stoffe oder Elemente Gefährliche Stoffe oder Elemente Name des Teils Blei (Pb) Quecksilber (Hg) Kadmium (Cd) Sechswertiges Chrom (CR(VI)) Polybromiertes Biphenyl (PBB) Polybromiertes Diphenylether (PBDE) PCBs X O O O O O Metallteile X O O O O O Kunststoffteile O O O O O O Lautsprecher X O O O O O Kabel X O O O O O Diese Tabelle wurde in Übereinstimmung mit den Bestimmungen von SJ/T 11364 erstellt. O: Gibt an, dass dieser giftige oder gefährliche Stoff, der in allen homogenen Materialien für dieses Teil enthalten ist, unter den Grenzwerten gemäß GB/T 26572 liegt. X: Gibt an, dass dieser giftige oder gefährliche Stoff, der in mindestens einem der homogenen Materialien enthalten ist, die für dieses Teil verwendet wurden, über den Grenzwerten gemäß GB/T 26572 liegt. Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „1“ ist 2011 oder 2021. China-Import: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone EU-Import: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande Taiwan-Import: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan Telefonnummer: +886-2-2514 7676 Mexiko-Import: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Telefonnummer: +5255 (5202) 3545 UK-Import: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ, Vereinigtes Königreich Verwenden Sie das Produkt nur bei Temperaturen von -15 °C bis 55 °C. Die Bluetooth

Wortmarke und Logos sind eingetragene Marken der Bluetooth SIG, Inc. Jegliche Nutzung dieser Marken durch die Bose Corporation erfolgt unter Lizenz. Bose Corporation Unternehmenszentrale: 1-877-230-5639 ©2021 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden. Bitte füllen Sie Folgendes aus und bewahren Sie es für Ihre Unterlagen auf: Die Seriennummer befindet sich unter dem Kopfhörerbügelpolster (siehe Seite 41). Die Modellnummer befindet sich im Batteriefach. Seriennummer:

Modellnummer: _______________________________________________________________________________________ Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Jetzt ist ein guter Zeitpunkt, um Ihr Bose-Produkt zu registrieren. Sie können dies ganz einfach auf global.Bose.com/registerglobal.Bose.com/registerDeutsch - 5 Inhalt Einführung ........................................................................................... 7 Über das Bose

Aviation Headset Mit dem Bose

Aviation Headset erhalten Sie scharfen, klaren Ton und erhebliche Geräuschunterdrückung für die gesamte Cockpit-Kommunikation. Siekönnen das Headset auch an sekundäre Audioquellen wie Smartphones oder Tablets anschließen. Unser Versprechen für Sie Wir sind sehr stolz darauf, sagen zu können, dass wir jedes unserer Produkte mit dem Ziel entwickeln, innerhalb des jeweiligen Preissegments kompromisslos die bestmögliche Leistung zu bieten. Dabei sind wir bestrebt, eine Klangwiedergabe zuerzeugen, die dem Original möglichst naturgetreu entspricht. Und wir sind bestrebt, auffallende Töne wie die, die mit akzentuierten Bass- und/oder Höhenfrequenzen verbunden sind, zu vermeiden. Auch wenn solche Töne für den Neuling anfangs attraktiv scheinen mögen, sind sie nicht echt und nicht anhaltend. Darüber hinaus kommen nur Fertigungsteile, die höchsten Qualitätsstandards entsprechen, sowie modernste Produktions- und Qualitätssicherungsverfahren zum Einsatz, um absolute Zuverlässigkeit und eine hohe Lebensdauer unserer Produkte zu garantieren. Unser Renommee basiert auf dem unerschütterlichen Streben, diesen Grundsätzen auf allen unseren Geschäftsfeldern – sei es Home- oder Personal-Audio, Car-Audio oder Pro-Business – gerecht zu werden. Wir bei Bose verpflichten uns, in Forschung zu investieren, die immer wieder zu neuen Technologien zur Verbesserung der Klangreproduktion führen. Wenn Sie ein beliebiges Produkt von Bose kaufen, sollten Sie, genauso wie wir, es mit Wettbewerbsprodukten vergleichen. Wir denken, dass dieser Prozess Ihre Wertschätzung des gewählten Produkts steigern wird. Mit den besten Wünschen für jahrelangen Genuss von uns allen hier bei Bose. Lieferumfang Das Headset enthält ein Steuermodul, ein Kabel und ein Transportetui. Die Art des Steuermoduls und die Konfiguration des Anschlusses hängen von den von Ihnen für das Headset ausgewählten Optionen ab. Für das Steuermodul gibt es zwei Optionen:

Steuermodul mit Bluetooth

Herkömmliches Steuermodul Es gibt mehrere Steckerkonfigurationen für das Headset. Ihr Headset fällt in eine von zwei allgemeinen Kategorien:

Batteriebetrieben: Wir nur mit Batteriestrom betrieben.

Doppelte Stromversorgung: Wird entweder mit Flugzeug- oder mit Batteriestrom betrieben. Beim Anschluss an den Flugzeugstrom ist keine Batterie erforderlich. Diese Version wird häufig Flex-betrieben genannt und sie verfügt über eine automatische Abschaltfunktion.Einführung

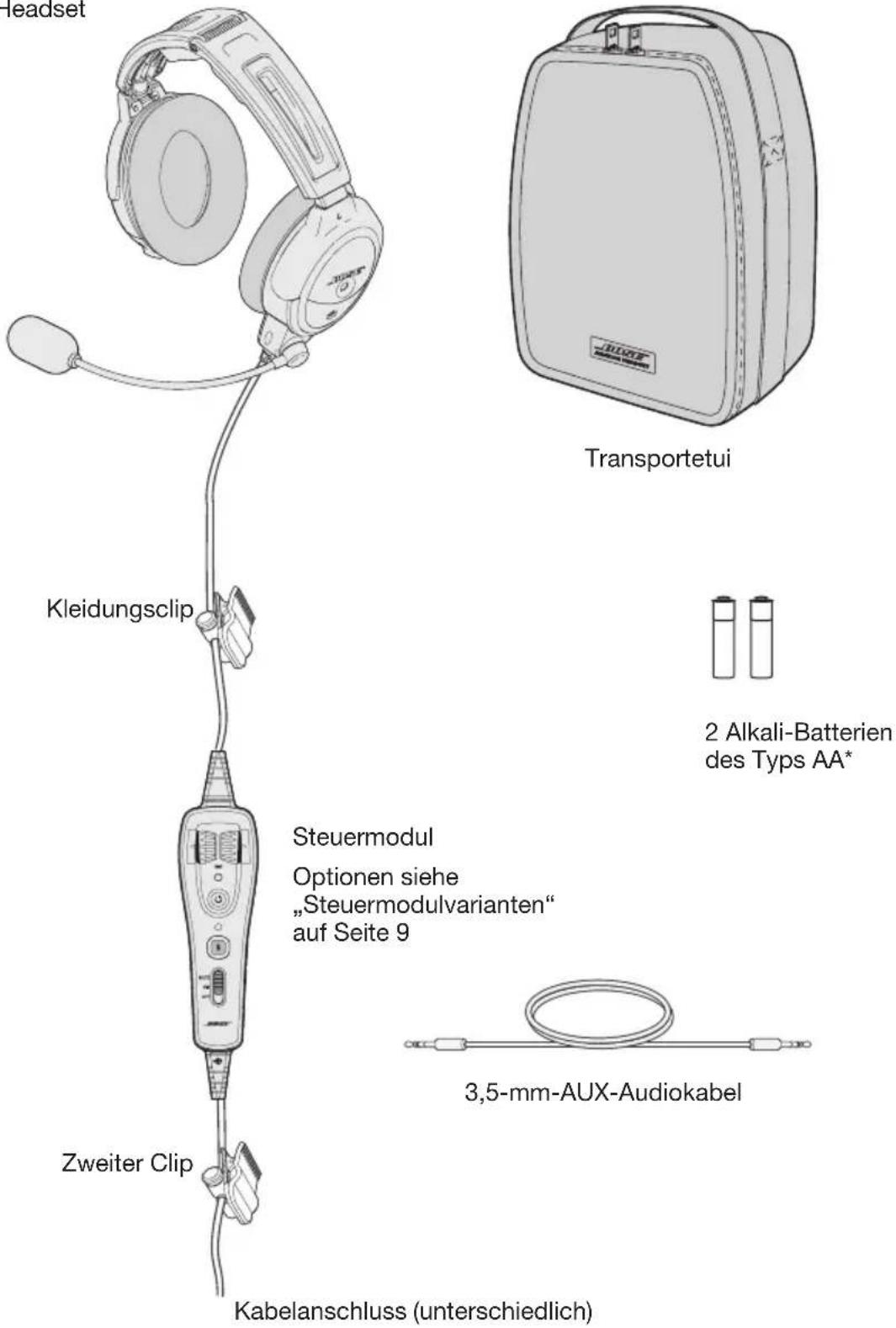

Komponenten Kleidungsclip Zweiter Clip Transportetui Headset Steuermodul Optionen siehe „Steuermodulvarianten“ auf Seite9 2 Alkali-Batterien des Typs AA* 3,5-mm-AUX-Audiokabel Kabelanschluss (unterschiedlich) Hinweis: Kabelanschlusstypen unterscheiden sich je nach Modell des Headsets. Siehe „Strom- und Kabelvarianten“ auf Seite10. Warnung: * Ersetzen Sie die Batterien nur durch Alkali-Batterien. Verwenden Sie keine Batterien mit einer anderen chemischen Zusammensetzung.Einführung Deutsch - 9 Steuermodulvarianten Beim Kauf der Bluetooth-Version des Headsets haben Sie auch das Bluetooth- Steuermodul erhalten. Andernfalls haben Sie das herkömmliche Steuermodul erhalten. Bluetooth

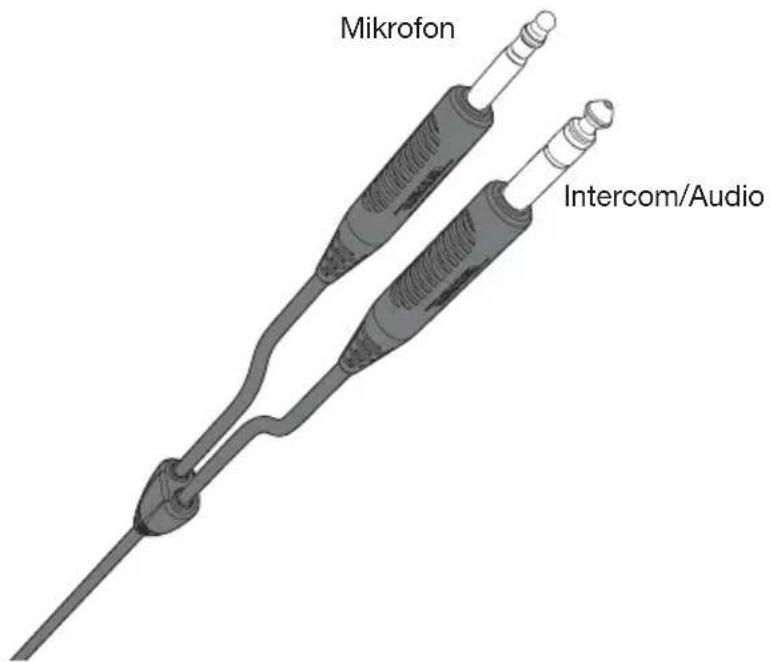

Strom- und Kabelvarianten Das Bose

Aviation Headset ist mit verschiedenen Standard- Flugzeuganschlussoptionen erhältlich, z. B.: Batteriebetriebene Optionen Betrieb nur mit Batteriestrom Optionen mit doppelter Stromversorgung Betrieb mit Flugzeug- oder Batteriestrom Beim Anschluss an den Flugzeugstrom ist keine Batterie erforderlich PJ-Zwillingsstecker 6-polig* U174 5-polig XLR U384 8-polig

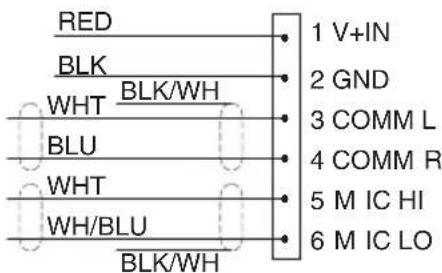

Es gibt einen Adapter von Bose, mit dem Sie einen 6-poligen Anschluss in einen PJ- oder U174- Zwillingsstecker umwandeln können und so flexiblerer Anschlussmöglichkeiten erhalten. Hinweis: Es sind viele verschiedene Kombinationen aus Steuermodul-, Mikrofon-, Anschluss- und Kabeltypen erhältlich. Wenden Sie sich an den technischen Support von Bose, um weitere Informationen zu erhalten.Deutsch - 11 Vorbereiten des Headsets auf die Verwendung Die Mikrofonvorrichtung Bei dem Ihnen gelieferten Headset ist die Mikrofonvorrichtung (Mikrofonarm und Kabel) möglicherweise an der linken Hörmuschel angebracht. Falls gewünscht, können Sie sie an der rechten Hörmuschel anbringen. Wenn ihr Headset mit einer separat verpackten Mikrofonvorrichtung geliefert wurde, können Sie diese an einer der beiden Hörmuscheln anbringen. Befestigen der Mikrofonvorrichtung Wählen Sie die Hörmuschel (L oder R) aus, an der Sie die Mikrofonvorrichtung anbringen möchten. Stellen Sie außerdem sicher, dass die Hörmuschelanschlussstifte sauber und frei von Fremdkörpern sind.

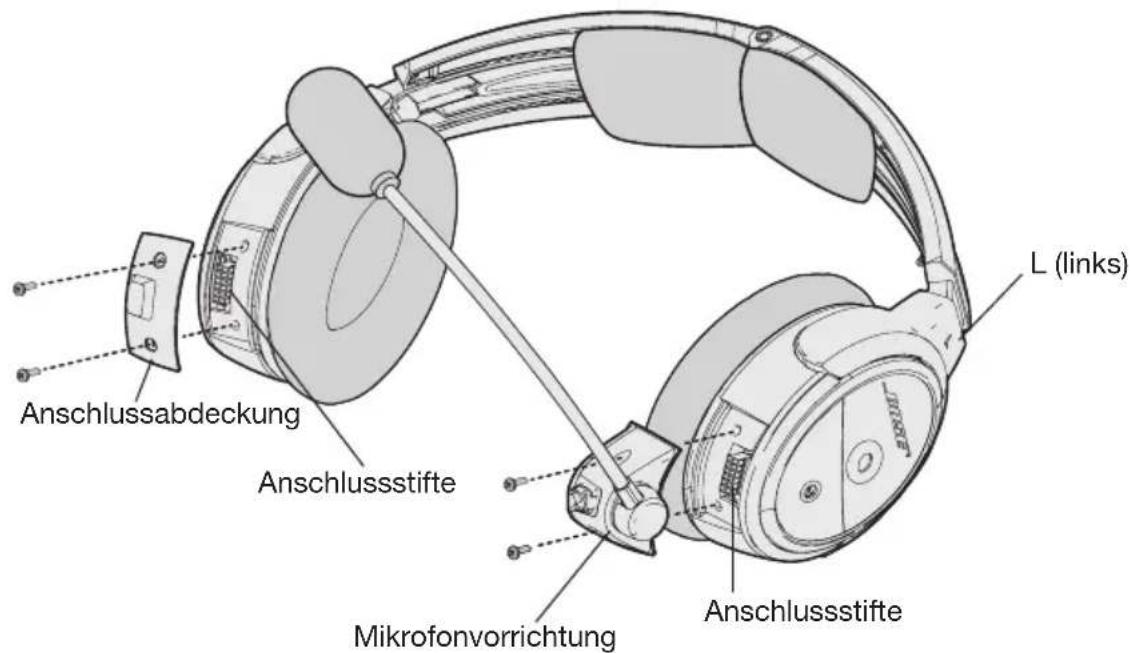

1. Verwenden Sie einen Kreuzschlitzschraubendreher, um die zwei Schrauben an

der Anschlussabdeckung in der Nähe der Unterseite der Hörmuschel zu lösen, an der Sie die Mikrofonvorrichtung anbringen möchten. Entfernen Sie die Anschlussabdeckung, um die Anschlussstifte an der Hörmuschel freizulegen.

2. Schließen Sie die Mikrofonvorrichtung sorgfältig an der kleinen

Anschlussbuchse an der Hörmuschel an.

3. Schieben Sie den Anschluss in die Buchse, bis er einrastet.

Anschlussabdeckung Anschlussstifte Mikrofonvorrichtung Anschlussstifte L (links) Achtung: Stecken Sie den Anschluss nicht mit Gewalt in die Buchse, da dies Schäden an der Hörmuschel verursachen kann.

4. Ziehen Sie die Schrauben an, um die Vorrichtung zu befestigen.

5. Bringen Sie die Anschlussabdeckung an der Hörmuschel an, an der keine

Mikrofonvorrichtung angebracht ist. Stecken Sie die Schrauben hinein, richten Sie sie aus und ziehen Sie sie fest. Hinweis: Das Headset funktioniert ohne angebrachte Anschlussabdeckung nicht. Achtung: Stellen Sie sicher, dass Sie das Headset ausprobieren und seine Funktionsweise vor dem Flug vollständig testen.Vorbereiten des Headsets auf die Verwendung

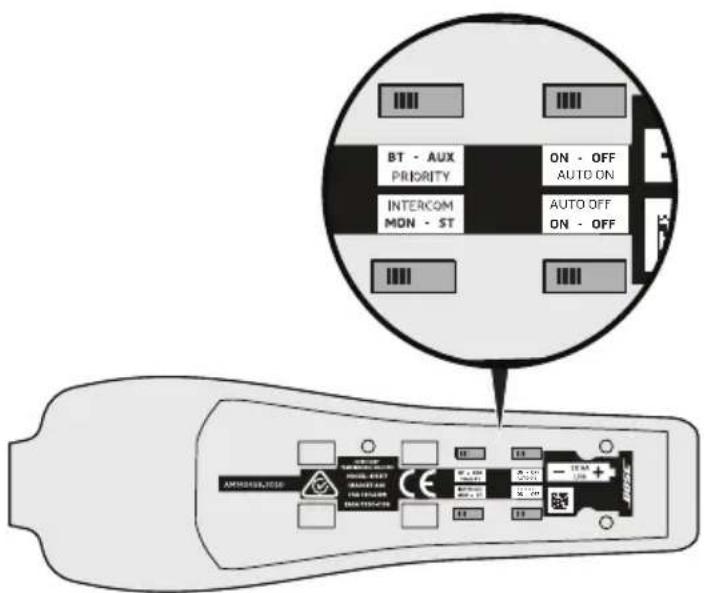

Das Batteriefach Das Headset wird mit werkseitigen Einstellungen geliefert. Wenn Sie diese Standardeinstellungen ändern möchten, können Sie die Betriebsschalter im Batteriefach des Steuermoduls ändern. Öffnen des Batteriefachs Drücken Sie fest auf die Fingerführung und schieben Sie die Abdeckung herunter. Die Abdeckung ist an das Modul angebunden. Versuchen Sie nicht, sie abzunehmen. Hinweis: Die Abdeckung des Batteriefachs wurde so entworfen, dass sie sicher schließt. Sie müssen möglicherweise zusätzliche Kraft aufwenden, wennSie auf die Abdeckung drücken, um sie zu lösen. Die Betriebsschalter Die Betriebsschalter steuern Folgendes: Priorität (BT-AUX), Intercom (MON-ST), Automatische Einschaltfunktion und Automatische Abschaltfunktion. Nähere Informationen finden Sie in der Tabelle auf Seite 12.

Die automatische Einschaltfunktion ist nur für Versionen verfügbar, bei denen die Stromversorgung über das Flugzeug erfolgt.

Die Intercom-Option (MON-ST) ist nur für Headset-Konfigurationen verfügbar, die Zweikanal- oder Stereo-Intercom- Systeme unterstützen.

Die Prioritätsoption (BT- AUX) ist nur für Bluetooth- Headset verfügbar. AUTO OFFON - OFF AUTO ONON - OFF AUTO OFFON - OFF AUTO ONON - OFF Ändern der Betriebsschalter

1. Öffnen Sie das Batteriefach.

2. Wenn Batterien eingelegt sind, entfernen Sie sie. Im Batteriefach können Sie

die Schalterpositionen beobachten und ändern.

3. Verwenden Sie zum Ändern einer Schalterposition einen Stift oder einen

kleinen, flachen Schraubendreher, um den Schalter vorsichtig zu bewegen.Vorbereiten des Headsets auf die Verwendung Deutsch - 13 Die folgende Tabelle zeigt die möglichen Positionen, Standardeinstellungen und den Zweck für jeden Schalter an. Betriebsschalter Zweck PRIORITY (Nur für Bluetooth

Headsets verfügbar) Legt die Priorität zwischen zwei sekundären Audioquellen fest. Wählen Sie BT, um der Bluetooth- Verbindung (drahtlos) höhere Priorität zu geben. Wählen Sie AUX, um der kabelgebundenen Verbindung höhere Priorität zu geben. Siehe „Einstellen des Prioritätsschalters (BT-AUX)“ aufSeite26. INTERCOM (Nur für Headset- Konfigurationen verfügbar, die Zweikanal- oder Stereo-Intercom- Systeme unterstützen) Bei den meisten Konfigurationen wird dies im Werk für Mono-Audiosysteme eingestellt (für Ton in beiden Ohren). Stellen Sie den Schalter auf Stereo (ST), wenn Ihr Flugzeug über ein Stereo-Intercom verfügt. AUTO ON (Nur für Headsets mit Stromversorgung über das Flugzeug verfügbar) Im Werk so eingestellt, dass die automatische Einschaltfunktion aktiviert ist. Das Headset schaltet sich ein, wenn die Stromversorgung über das Flugzeug verfügbar ist. Um die automatische Einschaltung zu deaktivieren, stellen Sie den Schalter auf OFF. Wenn sich der Schalter in der OFF-Position befindet, muss der Benutzer das Headset manuell einschalten. AUTO OFF Im Werk so eingestellt, dass die automatische Abschaltfunktion aktiviert ist. Das Headset schaltet sich nach neun Minuten Inaktivität ab. Um die automatische Abschaltung zu deaktivieren, stellen Sie den Schalter auf OFF. Wenn sich der Schalter in der OFF-Position befindet, muss der Benutzer das Headset manuell ausschalten. Automatische Einschaltung Bei Versionen mit Stromversorgung über das Flugzeug (5-polig XLR, 6-polig und 8-polig) schaltet sich das Headset automatisch ein, wenn Flugzeugstrom verfügbar ist. Wenn Sie nicht möchten, dass sich das Headset automatisch einschaltet, stellen Sie die Schalterposition auf OFF. Automatische Abschaltung Die automatische Abschaltfunktion stellt fest, wenn das Headset nicht verwendet wird, und schaltet es nach einigen Minuten aus, um Batteriestrom zu sparen. Die genaue Zeit bis zur Abschaltung kann zwischen drei und neun Minuten nach Ende der Verwendung des Headsets variieren. Wenn das Headset mit Batteriestrom betrieben wird und nicht an ein mit Strom versorgtes Intercom angeschlossen ist, schaltet es sich ab, außer eine aktive AUX- Audioquelle ist vorhanden. Ist das Headset bei einem Telefonanruf nicht an das Intercom angeschlossen, kannder Anruf abgeschlossen werden und das Headset schaltet sich ungefähr drei Minuten nach Beendigung des Anrufs aus.Vorbereiten des Headsets auf die Verwendung

Einlegen und Austauschen der Batterien Achtung: Sollten die Batterien nicht genau passen, legen Sie sie nicht mit Gewalt ein, da dies das Steuermodul dauerhaft beschädigen könnte.

1. Schalten Sie das Headset aus.

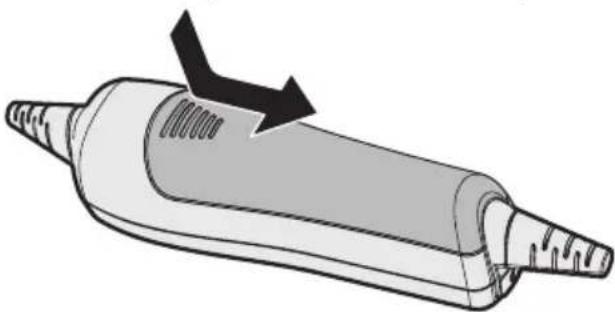

2. Drücken Sie fest auf die Batteriefachabdeckung und schieben Sie die

Abdeckung, um sie zu lösen. Der Deckel des Batteriefachs ist angebunden. Trennen Sie den Deckel nicht vom Modul.

3. Legen Sie zwei Batterien des Typs AA in das Steuermodul ein. Achten Sie

dabei auf die richtige Ausrichtung der Plus- und Minuspole.

4. Schließen Sie die Batteriefachabdeckung.

Warnung: Ersetzen Sie die Batterien nur durch Alkali-Batterien. Verwenden Sie keine Batterien mit einer anderen chemischen Zusammensetzung. Hinweis: Für Versionen mit Stromversorgung über das Flugzeug (5-polig XLR, 6-polig und 8-polig) sind keine Batterien für den Betrieb nötig, wennFlugzeugstrom verfügbar ist. Anschließen des Headsets an das Flugzeug Das Headset kann so konfiguriert werden, dass es an die Stromversorgung über das Flugzeug angeschlossen werden kann oder gänzlich auf Stromversorgung über Batterie basiert. Verwenden des 6-poligen Steckers Ein einzelner 6-poliger Stecker, der an den 6-poligen Anschluss angeschlossen wird, versorgt das Headset über das Flugzeug mit Strom und Intercom-Audio. Wenn das Headset über das Flugzeug mit Strom versorgt wird, kann ein 6-poliger Anschluss am Instrumentenbrett des Flugzeugs angebracht und montiert werden. Siehe „Montieren des Anschlusses am Instrumentenbrett des Flugzeugs“ aufSeite36. Hinweis: Für Benutzer, die mehrere Flugzeuge fliegen und verschiedene Anschlusstypen benötigen, gibt es einen Adapter von Bose, mit dem Sie einen 6-poligen Anschluss in einen PJ- oder U174- Zwillingsstecker umwandeln können und so flexiblerer Anschlussmöglichkeiten erhalten. Anschließen des Headsets Richten Sie den 6-poligen Anschluss am Anschlusselement aus, indemSie die schmale Leiste am Stecker mit dem Schlitz des Anschlusses in Übereinstimmung bringen. Drücken Sie den Stecker fest in die Anschlussbuchse. Anschlusselement ausrichten Stecker hineinsteckenVorbereiten des Headsets auf die Verwendung Deutsch - 15 Trennen des Headsets

1. Ziehen Sie die Hülle am Ende des 6-poligen Steckers zurück.

2. Ziehen Sie weiter vorsichtig zurück, um den Stecker aus dem Anschluss

zuentfernen. Achtung: Ziehen Sie den Anschluss nicht heraus, ohne zuvor die Hülle zurückgezogen zu haben. Wenn Sie den Anschluss mit Gewalt entfernen, werden das Kabel und/oder das Instrumentenbrett des Flugzeugs beschädigt. Hülle zurückziehen und dann herausziehen Hülle Verwenden der allgemeinen Luftfahrt-Zwillingsstecker Die gängigste (nur) batteriebetriebene Version des Headsets verfügt über zwei allgemeine Luftfahrts-(PJ)-Zwillingsstecker, die mit dem Flugzeug-Audio verbunden werden können. Obwohl die Stecker ähnlich aussehen, ist der Mikrofonstecker kürzer und dünner und hat eine etwas andere Form als der Intercom-Stecker. Schließen Sie den dickeren Intercom-Stecker zuerst an. Er passt nur in eine der Buchsen. Schließen Sie dann den dünneren Mikrofonstecker an die andere Buchse an. Mikrofon Intercom/Audio Verwenden anderer Steckertypen Das Headset ist auch mit anderen Steckertypen für das Anschließen an verschieden Flugzeug-Audiobuchsen erhältlich. Diese Einzelstecker-Anschlüsse sollen an die entsprechende Buchse am Bedienfeld des Flugzeugs angeschlossen werden. Siehe „Strom- und Kabelvarianten“ auf Seite10.16 - Deutsch Verwendung des Headsets Tragen und Anpassen des Headsets Die richtige Passform an Ihrem Kopf ist sowohl für die Bequemlichkeit als auch für die optimale Geräuschunterdrückung wichtig. Hier einige Richtlinien:

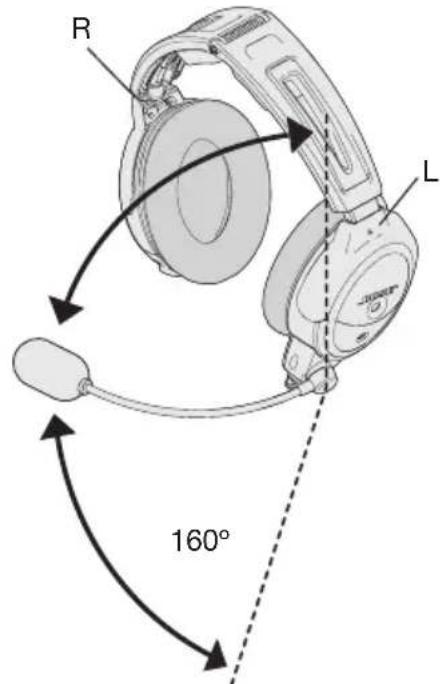

Verwenden Sie die Markierungen für links (L) und rechts (R) über den Hörmuscheln, um das Headset richtig aufzusetzen. 160º

Das Mikrofon sollte um nicht mehr als um 160° gedreht werden, wie oben dargestellt. Drehen Sie das Mikrofon nicht mit Gewalt über die zulässige Drehung hinaus.

Wenn Sie das Headset aufsetzen, greifen Sie vorsichtig beide Hörmuscheln und passen Sie die Position an, sodass die Polster Ihre Ohren vollständig bedecken. Sie sollten einen gleichmäßigen, sanften Druck um das ganze Ohr herum fühlen.

Passen Sie den Kopfhörerbügel an, sodass er leicht auf Ihrem Kopf sitzt.

Führen Sie die letzten Anpassungen durch, wenn das Headset in einer lauten Umgebung eingeschaltet ist. Bei sehr lauten Verhältnissen, wie etwa beim Abheben, erleben Sie möglicherweise eine kurze Verringerung der Acoustic Noise Cancelling

, während das Headset die vorübergehende Druckveränderung ausgleicht. Falls das Problem weiter besteht, wenn der Schallpegel wieder normal ist, sehen Sie auf „Geräuschunterdrückung“ auf Seite31 nach. Falls das Problem weiterhin besteht, wenden Sie sich an den technischen Support von Bose. Bedingungen, die mit der Passform in Zusammenhang stehen Ein tiefer, dumpfer Ton oder häufige, kurze Aussetzer der Acoustic Noise Cancelling-Geräuschunterdrückung weisen möglicherweise auf eine falsche Passform oder blockierte Hörmuschelanschlüsse hin. Eine Anleitung zum Entfernen von Blockierungen finden Sie auf „Headset-Hörmuschelöffnungen“ auf Seite27. Während eines langen Flugs spüren Sie möglicherweise einen leichten Druck. Dieser kann gemindert werden, wenn Sie die Position des Kopfhörerbügels anpassen. Ihredurch das Tragen des Headsets gewonnene Erfahrung wird Ihnen dabei helfen, einen Sinn dafür zu entwickeln, wie es sich anfühlen und klingen sollte.Verwendung des Headsets Deutsch - 17 Mikrofonplatzierung Die Platzierung des Mikrofons ist wichtig, um eine verständliche Kommunikation zu gewährleisten. Nehmen Sie die folgenden Anpassungen vor, während Sie das Headset auf dem Kopf tragen:

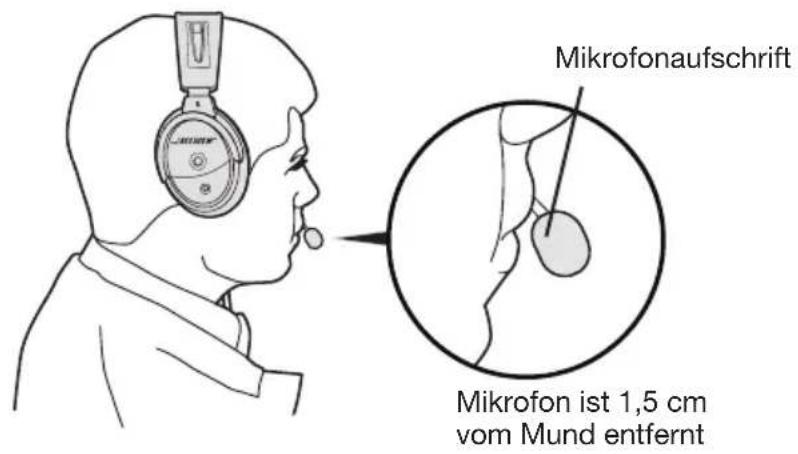

1. Greifen Sie den Arm mit Ihren Fingern und bewegen Sie das Mikrofon nach

oben oder nach unten, damit es sich auf einer Ebene mit Ihrem Mund befindet.

2. Ziehen Sie das Mikrofon in Richtung Ihrer Lippen. Positionieren Sie das

Mikrofon, sodass die Sprechseite nach innen zeigt (durch die Aufschrift angegeben). Das Mikrofon sollte sich circa 1,5 cm von Ihren Lippen entfernt befinden, auch wenn es sich nicht genau in der Mitte befindet. Mikrofon ist 1,5 cm vom Mund entfernt Mikrofonaufschrift

3. Stellen Sie sicher, dass die Sprechseite des Mikrofons Ihren Lippen zugewandt

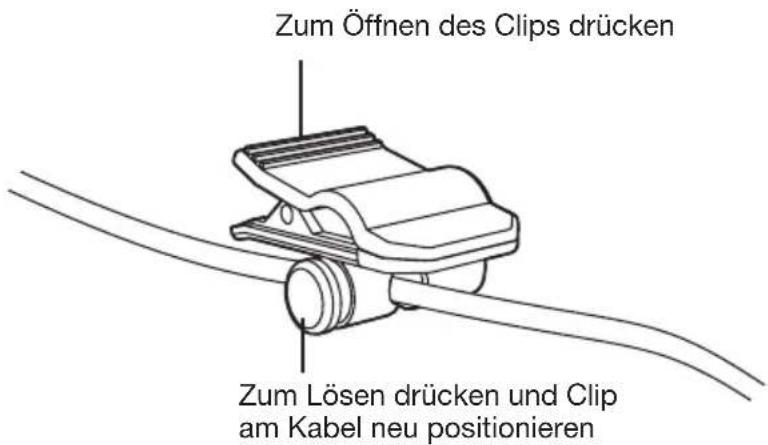

ist. Pressen Sie die Lippen nicht aufeinander. Clips Das Kabel des Steuermoduls wird mit zwei Clips angebracht. Verwenden Sie die Clips, um das Headset-Kabel an Ihrer Kleidung, einem Sicherheitsgurt oder einer Flugzeugtürablage festzumachen. Zum Lösen drücken und Clip am Kabel neu positionieren Zum Öffnen des Clips drückenVerwendung des Headsets

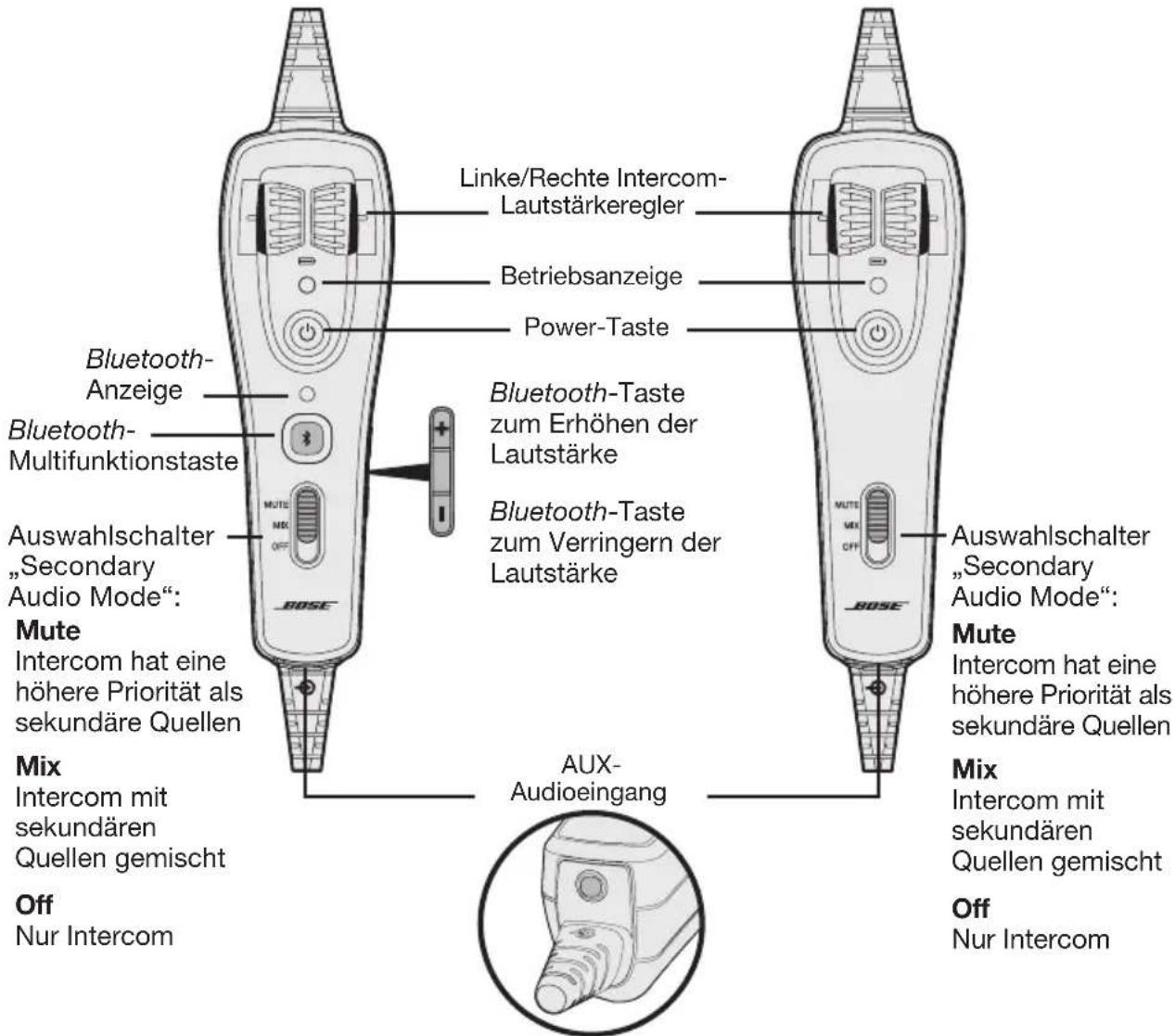

Verwendung des Steuermoduls Beim Kauf der Bluetooth

-Version des Headsets haben Sie auch das Bluetooth- Steuermodul erhalten. Andernfalls haben Sie das herkömmliche Steuermodul erhalten. Bluetooth

-Steuermodul Herkömmliches Steuermodul Linke/Rechte Intercom- Lautstärkeregler Betriebsanzeige Power-Taste Bluetooth-Taste zum Erhöhen der Lautstärke AUX- Audioeingang Bluetooth-Taste zum Verringern der Lautstärke Bluetooth- Anzeige Bluetooth- Multifunktionstaste Auswahlschalter „Secondary Audio Mode“: Mute Intercom hat eine höhere Priorität als sekundäre Quellen Mix Intercom mit sekundären Quellen gemischt Off Nur Intercom Mute Intercom hat eine höhere Priorität als sekundäre Quellen Mix Intercom mit sekundären Quellen gemischt Off Nur Intercom Auswahlschalter „Secondary AudioMode“: Power-Taste Aktion Vorgehensweise Headset einschalten Drücken Sie ein Mal. Headset ausschalten Halten Sie drei Sekunden lang gedrückt. Hinweis: Wenn das Headset ausgeschaltet ist, liefert es immer noch passive Audiokommunikation. Hinweis: Wiederholtes Drücken beschleunigt das Abschalten nicht. Wenn sich das Gerät nicht abschaltet, warten Sie 3 Sekunden, bevor Sie es erneut versuchen. Betriebs- und Bluetooth- Anzeigen dimmen Drücken Sie zwei Mal kurz. Wiederholen Sie dies, um sie heller zu stellen.Verwendung des Headsets Deutsch - 19 Betriebsanzeige Neue Batterien des Typs AA versorgen das Headset im Allgemeinen mindestens 45 Stunden lang mit Strom. Die Lebensdauer der Batterien hängt von der Lautstärke der Umgebungsgeräusche im Flugzeug, der Temperatur, dem Zustand der Ohrpolster und der Verwendung der Bluetooth

-Funktion und dem Alter der Batterien ab. Die Betriebsanzeige wechselt wie folgt die Farbe, um den Energiestatus anzuzeigen: Anzeigefarbe Stromquelle Art des Lichts Bedeutung Grün Flugzeug Langsames Blinken Eingeschaltet Grün Batterie Blinkt Eingeschaltet und Batterien inOrdnung Gelb Batterie Schnelles Blinken Eingeschaltet, aber Batterien schwach (8 Stunden oder weniger Restlaufzeit) Rot Batterie Sehr schnelles Blinken Eingeschaltet, aber Batterien sehr schwach* (2 Stunden oder weniger Restlaufzeit) Aus Keine Keine Ausgeschaltet oder Batterien leer Warnung: Ersetzen Sie die Batterien nur durch Alkali-Batterien. Verwenden Sie keine Batterien mit einer anderen chemischen Zusammensetzung. *Wenn die Batterien diesen Zustand erreichen, wird die Bluetooth-Funktion deaktiviert, um Energie zu sparen. Sie hören einen Ton, der angibt, dass Ihr Bluetooth-Gerät getrennt und die Bluetooth-Funktion ausgeschaltet wird. Intercom-Lautstärkeregelungen Die rechten und linken Lautstärkeregler am Steuermodul passen die Lautstärke der entsprechenden Hörmuschel an. Wenn Acoustic Noise Cancelling

ausgeschaltet ist, ist die Lautstärke auf die maximale Stufe eingestellt. Achtung: Vermeiden Sie ein zu hohes Einstellen der Lautstärke. Zu hohe Lautstärke kann zu Gehörschäden führen. Halten Sie das Steuermodul senkrecht und in Ihre Richtung:

Verwenden Sie den linken Regler, um die Lautstärke der linken Hörmuschel anzupassen.

Verwenden Sie den rechten Regler, um die Lautstärke der rechten Hörmuschel anzupassen. Für die Lautstärkeregelung des gesamten Headsets sind Anpassungen sowohl am Flugzeug-Intercom oder -funk als auch am Steuermodul des Headsets erforderlich. Auch auf der niedrigsten Stufe wird durch keinen der Lautstärkeregler die Lautstärke komplett abgeschaltet.Verwendung des Headsets

Primäre und sekundäre Audioquellen Das Intercom-System (ICS) des Flugzeugs ist immer die primäre Audioquelle des Headsets. Wenn das Headset an das Flugzeug angeschlossen ist, sindstets Intercom-Signale zu hören. Diese können durch das Headset nicht stummgeschaltet werden. Neben der primären Quelle (Intercom) kann das Headset mit sekundären Audioquellen verbunden werden. Sekundäre Quellen können entweder AUX (kabelgebunden) oder Bluetooth

(drahtlos) sein. Hinweis: Sie können immer nur eine sekundäre Quelle gleichzeitig hören. Audio von einer sekundären Quelle hat niemals Vorrang vor Intercom- Kommunikation. AUX-Audioquellen (kabelgebunden) Verwenden Sie den 3,5-mm-AUX-Audioeingang, um Ihr Headset an eine externe Audioquelle anzuschließen, wie etwa ein GPS- oder ein tragbares Audiogerät. DerAnschluss befindet sich am unteren Ende des Steuermoduls, wie dargestellt. Verwenden Sie das mitgelieferte 3,5-mm-Adapterkabel, um Ihr externes Audiogerät anzuschließen. Schließen Sie ein Ende des Adapterkabels an den Kopfhörerstecker an Ihrem Gerät und das andere Ende an den AUX-Audioeingang des Headsets an. AUX-Audioeingang Hinweis: Keine der Funktionen der angeschlossenen AUX-Quelle wird durch das Steuermodul gesteuert. Hinweis: Es ist kein Ton von einer AUX-Quelle zu hören, wenn der Auswahlschalter „Secondary Audio Mode“ auf die OFF-Position gestellt ist. Bluetooth

-Audioquellen (drahtlos) Wenn Sie die Bluetooth-Steuermodulversion gekauft haben, können Sie sich mit Ihrem Headset drahtlos mit einer externen Audioquelle, zum Beispiel einem Smartphone oder Tablet, verbinden.Verwendung des Headsets Deutsch - 21 Verwendung des Headsets mit einem Bluetooth

-Gerät Abstimmen des ersten Geräts

1. Drücken Sie , um den Headset einzuschalten.

2. Vergewissern Sie sich, dass der Auswahlschalter „Secondary Audio Mode“

sich in der MUTE- oder MIX-Position (nicht OFF) befindet. MUTE MIX Die Betriebsanzeige leuchtet je nach Ladezustand der Batterie grün oder gelb. (Wenn das Licht rot leuchtet, ist die Batterie schwach und muss ausgetauscht werden.) Die Bluetooth-Anzeige blinkt violett, wenn sich das Headset im Abstimmmodus befindet. Hinweis: Beim ersten Einschalten wechselt das Headset automatisch in den Abstimmmodus und die Bluetooth-Anzeige blinkt violett. Diesgeschieht nur beim erstmaligen Einschalten des Headsets.

3. Suchen Sie das Bluetooth-Menü auf Ihrem Gerät und vergewissern Sie sich,

dass die Bluetooth-Funktion eingeschaltet ist.

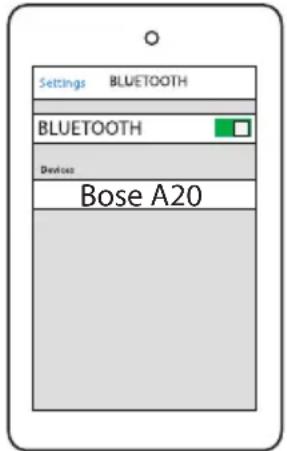

4. Wählen Sie Bose A20 aus der Bluetooth-Geräteliste aus.

Bose A20 Die Bluetooth-Anzeige blinkt blau, während das Gerät abgestimmt wird, undein Ton gibt an, dass die Verbindung erfolgreich durchgeführt wurde. Hinweis: Nach fünf Minuten Inaktivität beendet das Headset automatisch den Abstimmmodus und die Bluetooth-Anzeige schaltet sich aus. Um die Bluetooth-Funktion wieder einzuschalten, drücken Sie

Hinweis: Jedes Mal, wenn Sie die Bluetooth-Funktion einschalten, versucht das Headset, sich wieder mit den zwei zuletzt verbundenen Bluetooth-Geräten zu verbinden. Wenn das/die Gerät(e) ausgeschaltet ist/sind oder sich außerhalb des Bereichs befindet/befinden, kehrt das Headset nach fünf Minuten in den Abstimmmodus zurück. Siehe „Erneutes Verbinden eines bereits verbundenen Geräts“ auf Seite24.Verwendung des Headsets

Abstimmen eines anderen Geräts Das Headset kann mit bis zu acht Geräten abgestimmt werden. So stimmen Sie ein anderes Gerät ab:

1. Halten Sie eine Sekunde lang gedrückt, um das Headset in den

Abstimmmodus zu stellen. Die Bluetooth

-Anzeige blinkt violett. Bluetooth-Anzeige Bluetooth- Multifunktionstaste

2. Suchen Sie das Bluetooth-Menü auf Ihrem Gerät und vergewissern Sie sich,

dass die Bluetooth-Funktion eingeschaltet ist.

3. Wählen Sie Bose A20 aus der Bluetooth-Geräteliste aus.

Die Bluetooth-Anzeige blinkt blau, während die Geräte abgestimmt werden. Hinweis: Nach fünf Minuten Inaktivität beendet das Headset den Abstimmmodus automatisch. Umschalten zwischen verbundenen Geräten

Das Headset kann sich mit zwei Bluetooth-Geräten gleichzeitig verbinden. Siekönnen nur jeweils ein verbundenes Gerät hören.

Um zwischen zwei verbundenen Bluetooth-Geräten zu wechseln, halten Sie die Wiedergabe auf dem ersten Gerät an und starten Sie die Wiedergabe auf dem anderen.

Sehen Sie zum Prüfen der Verbindung in der Bluetooth-Geräteliste auf Ihrem Gerät nach. Hinweis: Eingehende und ausgehende Anrufe schalten alle anderen sekundären Audioquellen automatisch stumm (wenn sich der Auswahlschalter „Secondary Audio Mode“ in der MUTE- oder MIX-Position befindet). Während eines Bluetooth-Telefonanrufs sind das Intercom und der Telefonanruf gemischt zu hören. Bluetooth-Multifunktionstaste Aktion Vorgehensweise Bluetooth-Anzeige Bluetooth-Funktion einschalten Drücken Sie ein Mal. Hinweis: Beim ersten Einschalten des Headsets ist die Bluetooth- Funktion eingeschaltet und das Headset befindet sich im Abstimmmodus. Blinkt blau Bluetooth-Funktion ausschalten Halten Sie fünf Sekunden lang gedrückt. Aus Abstimmmodus aufrufen Halten Sie eine Sekunde langgedrückt. Blinkt violettVerwendung des Headsets Deutsch - 23 Durchführen und Entgegennehmen von Anrufen Anrufaktivität Vorgehensweise Einen Anruf tätigen Wählen Sie auf Ihrem verbundenen Telefon. Der Anruf wird automatisch auf das Headset übertragen. Sprachsteuerung aktivieren (falls verfügbar) Wenn keine aktiven oder eingehenden Anrufe stattfinden, drücken Sie kurz . Anruf entgegennehmen Drücken Sie kurz . Sie sollten vor dem eingehenden Anruf einen kurzen Piepton im Headset hören. Einen Anruf beenden Drücken Sie kurz . Sie sollten im Headset zwei kurze Pieptöne hören, die anzeigen, dass der Anruf beendet wurde. Eingehenden Anruf ignorieren Drücken Sie eine Sekunde lang. Letzte Nummer erneutwählen Wenn keine aktiven oder eingehenden Anrufe stattfinden, drücken Sie zwei Mal kurz hintereinander

Ton auf das Mobiltelefon übertragen Drücken Sie während eines Anrufs drei oder vier Sekunden lang. Dadurch wird der Ton auf das Mobiltelefon übertragen, während die Bluetooth

-Verbindung aktiv bleibt. Hinweis: Möglicherweise stehen für einige Geräte einige Funktionen nicht zur Verfügung. Weitere Informationen finden Sie in der Bedienungsanleitung des Geräts. Hinweis: Ist das Headset bei einem Anruf nicht an das Intercom angeschlossen, kann der Anruf abgeschlossen werden und das Headset schaltet sich ungefähr drei Sekunden nach Beendigung des Anrufs aus. Wollen Sie das Headset (zum Anhören von sekundären Audioquellen oder zum Durchführen oder Entgegennehmen von Anrufen) verwenden, wenndas Headset nicht an das Intercom angeschlossen ist, deaktivieren Sie die automatische Abschaltfunktion, um ein unterbrechungsfreies Funktionieren zu gewährleisten. Siehe „Automatische Abschaltung“ aufSeite13.Verwendung des Headsets

Erneutes Verbinden eines bereits verbundenen Geräts Jedes Mal, wenn Sie die Bluetooth-Funktion einschalten, versucht das Headset, sich wieder mit den zwei zuletzt verbundenen Bluetooth

-Geräten zu verbinden.

1. Schalten Sie das Headset ein.

2. Vergewissern Sie sich, dass die Bluetooth-Anzeige blau leuchtet. Andernfalls

drücken Sie . Die Anzeige blinkt blau.

3. Sehen Sie zum Prüfen der Verbindung in der Bluetooth-Geräteliste auf Ihrem

Gerät nach. Wiederherstellung einer getrennten Verbindung Wenn sich ein verbundenes Bluetooth-Gerät aus der Reichweite bewegt, wird die Verbindung getrennt. Das Headset versucht automatisch, sich wieder zu verbinden. Wenn sich das Headset nicht wieder verbinden kann, kehrt es in den Abstimmmodus zurück. Nach fünf Minuten Inaktivität schaltet sich die Bluetooth- Funktion aus. Gehen Sie zurück, und wenn sich das Gerät wieder innerhalb der Reichweite befindet, drücken Sie zum erneuten Verbinden ein Mal. Trennen eines Bluetooth-fähigen Geräts

Halten Sie auf dem Headset 5 Sekunden lang gedrückt, um die Bluetooth- Funktion auszuschalten.

Schalten Sie die Bluetooth-Funktion auf Ihrem Gerät aus.

Bewegen Sie den Auswahlschalter „Secondary Audio Mode“ in die OFF-Position. Löschen der Abstimmliste des Headsets Halten Sie, während die Bluetooth-Funktion eingeschaltet ist (Bluetooth-Anzeige blinkt), und sieben Sekunden lang gleichzeitig gedrückt. Das Headset kehrt in den Abstimmmodus zurück. Einstellen der Bluetooth-Lautstärke Verwenden Sie die Bluetooth-Lautstärkeregler rechts am Steuermodul, um die Lautstärke eines verbundenen Bluetooth-Geräts zu regeln. Lautstärke verringern Lautstärke erhöhen

Mit jedem Druck wird die Lautstärke um eine Stufe erhöht bzw. verringert.

Halten Sie die Lautstärketaste gedrückt, um die Lautstärke kontinuierlich zu ändern.Verwendung des Headsets Deutsch - 25 Sekundäre Audiomodi Wenn ein oder mehrere sekundäre Audioquellen mit dem Headset verbunden sind, müssen Sie entscheiden, wie Sie diese sekundären Quellen hören möchten. Um auszuwählen, wie Sie Ihre sekundären Audioquellen hören, verwenden Sie den Auswahlschalter „Secondary Audio Mode“ auf dem Steuermodul. Auswahlschalter „Secondary Audio Mode“ Der Auswahlschalter hat drei Positionen: MUTE, MIX und OFF. Position Funktion Beschreibung MUTE Intercom hat eine höhere Priorität als alle sekundären Audioquellen. Wenn ein Intercom-Signal erkannt wird, werden alle sekundären Audioquellen vorübergehend stummgeschaltet. Sekundäres Audio wird erneut wiedergegeben, nachdem Intercom-Audio beendet wird. Siehe auch „Verwalten mehrerer sekundärer Quellen“ auf Seite26. MIX Intercom wird mit anderen sekundären Audioquellen gemischt. Alle sekundären Audioquellen werden mit Intercom-Audio gemischt. (Audio von einem verbundenen Gerät wird während der Intercom-Kommunikation weiterhin wiedergegeben). Hinweis: Im Mix-Modus hören Sie höchstens zwei Audioquellen – Intercom sowie eine sekundäre Quelle. Siehe auch „Verwalten mehrerer sekundärer Quellen“ auf Seite26. OFF Nur Intercom Hinweis: Im Modus OFF ist die Bluetooth

Verbindung getrennt und alle Antennen sind deaktiviert. Nur Intercom-Audio ist aktiv. Allesekundären Audioquellen sind ausgeschaltet. Hinweis: Wenn Sie in den Modus OFF schalten, während eine Bluetooth-Quelle verbunden ist, müssen Sie möglicherweise Ihre Bluetooth-Verbindung wiederherstellen, wenn Sie das Headset das nächste Mal einschalten. Hinweis: Sie können immer nur eine sekundäre Quelle gleichzeitig hören. Audio von einer sekundären Quelle hat niemals Vorrang vor Intercom- Kommunikation. Hinweis: Eingehende und ausgehende Anrufe schalten alle anderen sekundären Audioquellen automatisch stumm (wenn sich der Auswahlschalter „Secondary Audio Mode“ in der MUTE- oder MIX-Position befindet). Während eines Bluetooth-Telefonanrufs sind das Intercom und der Telefonanruf gemischt zu hören.26 - Deutsch Verwendung des Headsets Verwalten mehrerer sekundärer Quellen Das Headset kann sich mit einer AUX-Quelle (kabelgebunden) und bis zu zwei Bluetooth

-Quellen (drahtlos) gleichzeitig verbinden. Wenn Sie wahrscheinlich wichtige Informationen von einer bestimmten sekundären Quelle (z. B. einem GPS- oder Warnsystem) empfangen, können Sie dieser Quelle Priorität zuweisen. Dies stellt sicher, dass von der Prioritätsquelle kommender Ton immer Vorrang vor anderen Quellen hat. Einstellen des Prioritätsschalters (BT-AUX) So weisen Sie einer Ihrer sekundären Quellen Priorität zu:

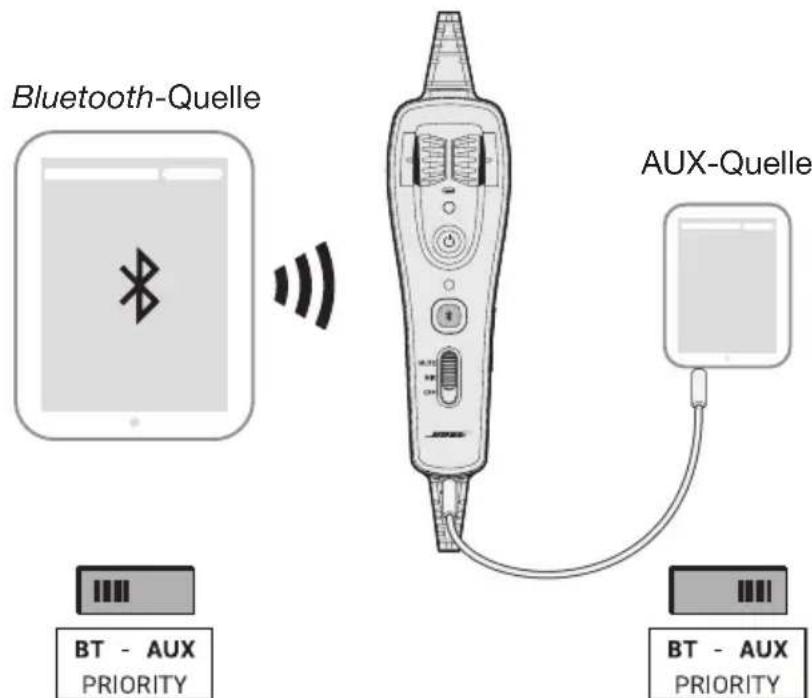

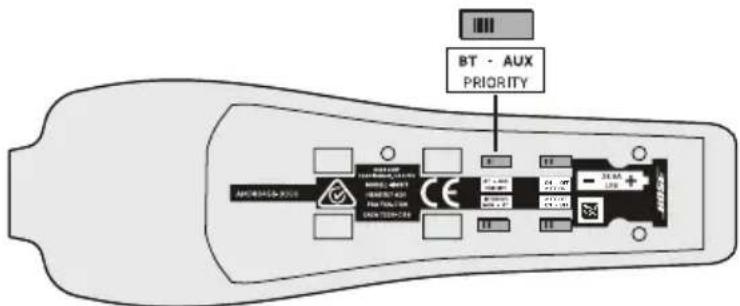

1. Suchen Sie den Prioritätsschalter (BT-AUX) im Batteriefach.

AUTO OFFON - OFF AUTO ONON - OFF

2. Stellen Sie den Schalter auf die korrekte Quelle (BT oder AUX), wie unten

dargestellt. Wenn der Schalter sich in der BT- Position befindet, hat die Bluetooth- Quelle Vorrang vor der AUX-Quelle, wenn ein Signal erkannt wird. Wenn der Schalter sich in der AUX- Position befindet, hat die AUX-Quelle Vorrang vor der Bluetooth-Quelle, wenn ein Signal erkannt wird. Bluetooth-Quelle AUX-Quelle Hinweis: Eingehende und ausgehende Telefonanrufe haben immer Vorrang vor anderen sekundären Quellen.Deutsch - 27 Headset Pflege und Wartung Anleitung für die fortgesetzte Lufttüchtigkeit Bose empfiehlt die Befolgung der allgemeinen Pflege- und Wartungsanweisungen in diesem Handbuch. Bei normalem Gebrauch müssen Elemente wie Windschutz und Ohrpolster regelmäßig ersetzt werden. Befolgen Sie die Empfehlungen auf den folgenden Seiten, wenn diese Elemente gereinigt oder ersetzt werden müssen. Jegliche sonstige Pflege und Reinigung, innerhalb und außerhalb des Garantiezeitraums, müssen durch Bose oder eine autorisierte Serviceeinrichtung durchgeführt werden. Achtung: Tauchen Sie das Headset nicht in Wasser oder andere Flüssigkeiten. Falls das Headset in Flüssigkeit getaucht wurde, verwenden Sie es nicht. Wenden Sie sich an den technischen Support von Bose, um Hilfe zu erhalten. Reinigen des Headsets Allgemeine Reinigung Wischen Sie die Außenflächen des Kopfhörerbügels, der Anschlüsse, Plastikteile und Ohrpolster sanft mit einem weichen Tuch ab, das Sie mit Wasser und milder Seife angefeuchtet haben. Seien Sie besonders vorsichtig, wenn Sie die Ohrpolster und die Außenflächen der Hörmuschel reinigen. Tauchen Sie die Ohrpolster nicht in Wasser oder andere Flüssigkeiten. Headset-Hörmuschelöffnungen Die TriPort

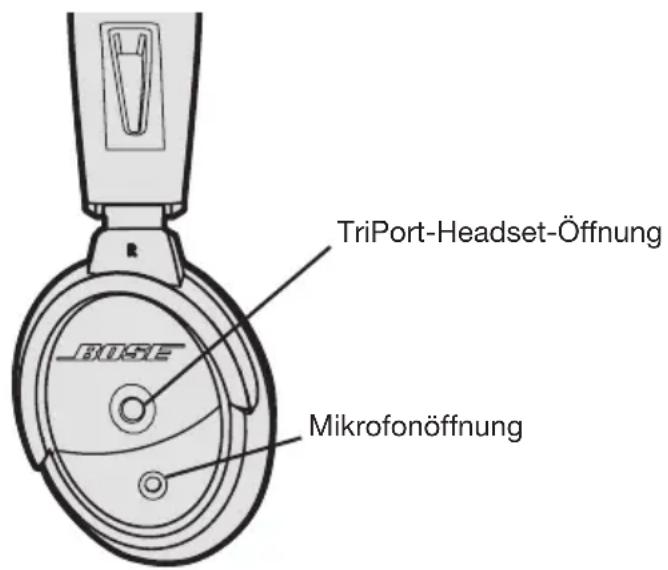

-Headset-Öffnung und die Mikrofonöffnung müssen sauber und frei von Fremdkörpern bleiben. Überprüfen Sie vor jedem Flug, dass die Öffnungen an beiden Hörmuscheln sauber sind. TriPort-Headset-Öffnung Mikrofonöffnung Achten Sie beim Abwischen der Headset-Hörmuscheln darauf, dass kein Staub oder Schmutz in die Öffnungen gelangt. Falls nötig, entfernen Sie Fremdkörper, diein den Öffnungen feststecken, vorsichtig mit einer Pinzette. Blasen Sie keine Luft in die Öffnungen und verwenden Sie keinen Staubsauger zur Reinigung, dadies das Headset beschädigen könnte.Headset Pflege und Wartung

Mikrofon-Windschutz Entfernen Sie den Windschutz vom Mikrofon, wie unter „Austausch des Mikrofon- Windschutzes“ unten beschrieben. Spülen und trocken Sie den Windschutz an der Luft. Achten Sie darauf, dass der Windschutz vollständig trocken ist, und bringen Sie ihn wieder an. Innere Membran der Hörmuschel Versuchen Sie nicht, diese Komponente zu entfernen, ersetzen, reparieren oder reinigen. Die innere Membran befindet sich in der Hörmuschel und ist für die korrekte Funktionsweise des Headsets von entscheidender Bedeutung. Wenn die Membran beschädigt oder abgenutzt aussieht, kontaktieren Sie Bose. Wenn die innere Membran durch Umgebungsfeuchte wie leichtem Regen, Tau, Transpiration oder Kondensation feucht wird, lassen Sie sie ausschließlich an der Luft trocknen. Verwenden Sie keine elektrischen Heizkörper, Lüfter oder Haartrockner, um die innere Membran zu trocknen. Kopfhörerbügelpolster

1. Entfernen Sie das Polster, wie in „Austauschen des Kopfhörerbügelpolsters“

auf Seite30 beschrieben.

2. Legen Sie das Polster in eine Lösung aus Wasser und einem milden

3. Lassen Sie das Polster an der Luft trocknen und bringen Sie es dann wieder an.

Austauschen von Teilen Bei normalem Gebrauch müssen Teile wie Windschutz und Ohrpolster regelmäßig ersetzt werden. Ersatzteile können direkt von der Bose Corporation bestellt werden. Lesen Sie in diesem Fall „Kontaktinformationen“ auf Seite42. Austausch des Mikrofon-Windschutzes

1. Schieben oder rollen Sie den Windschutz vorsichtig vom Mikrofon.

2. Schieben Sie den Ersatzwindschutz auf und stellen Sie sicher, dass er das

Mikrofon vollständig bedeckt.Headset Pflege und Wartung Deutsch - 29 Austauschen der Ohrpolster Im Allgemeinen sollten Ohrpolster alle sechs Monate oder nach 350 Stunden Benutzung ausgetauscht werden, je nachdem, wie oft Sie fliegen. In folgenden Fällen kann es sein, dass sie häufiger ausgetauscht werden müssen:

Sie tragen einen Vollbart oder einen ausgeprägten Backenbart.

Das Headset ist starken Temperaturextremen ausgesetzt, z. B. beim Abstellen des Flugzeugs bei starker Kälte oder Hitze im Freien.

Die Polster sind aufgrund ungeeigneter Lagerung starker Belastung ausgesetzt. Die folgenden Anzeichen können darauf hindeuten, dass die Ohrpolster ausgetauscht werden müssen:

Abblättern der äußeren Schicht.

Schnitte oder Risse.

Flache Stellen auf dem Polster, die die Effektivität der Versiegelung verringern. Um die Lebensdauer der Ohrpolster zu verlängern, sollten Sie sie regelmäßig reinigen, wie in „Allgemeine Reinigung“ auf Seite27 beschrieben. So tauschen Sie die Ohrpolster aus:

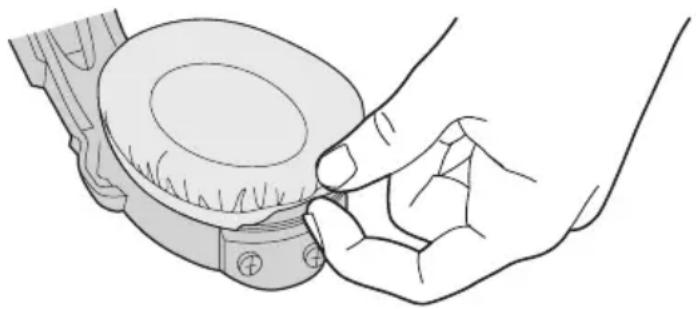

1. Greifen Sie den Rand des Ohrpolsters an der Stelle, an der es sich in den

Schlitz der Hörmuschel faltet.

2. Ziehen Sie den Sie den Rand des Ohrpolsters vorsichtig nach oben und von

3. Richten Sie das Ersatzohrpolster mit der Hörmuschel aus.

4. Stecken Sie eine Kante des Ohrpolsterrandes in den Schlitz hinter dem

Polsterflansch. Achten Sie darauf, den Rand nicht zu umzuknicken.

5. Ziehen Sie das Polster vorsichtig um die Hörmuschel, vom Rand bis zum Schlitz.

6. Greifen Sie das Ohrpolster und passen Sie seine Position an, um eventuelle

Knitter im Rand oder Falten im Polster zu entfernen. Batterienaustausch Siehe „Einlegen und Austauschen der Batterien“ auf Seite14.Headset Pflege und Wartung

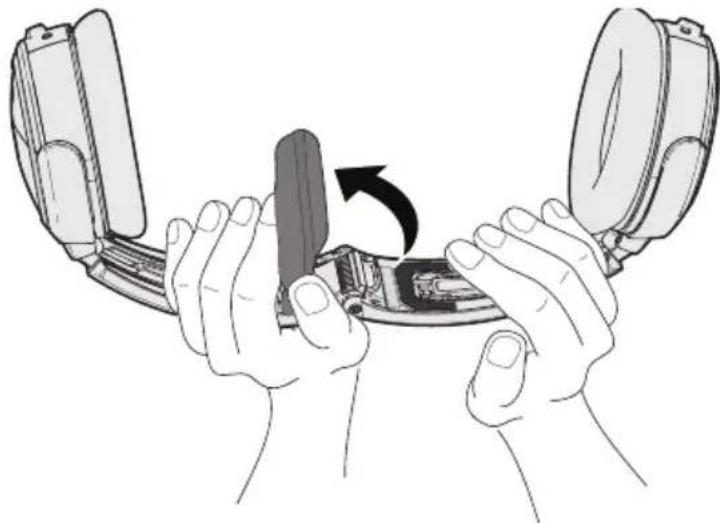

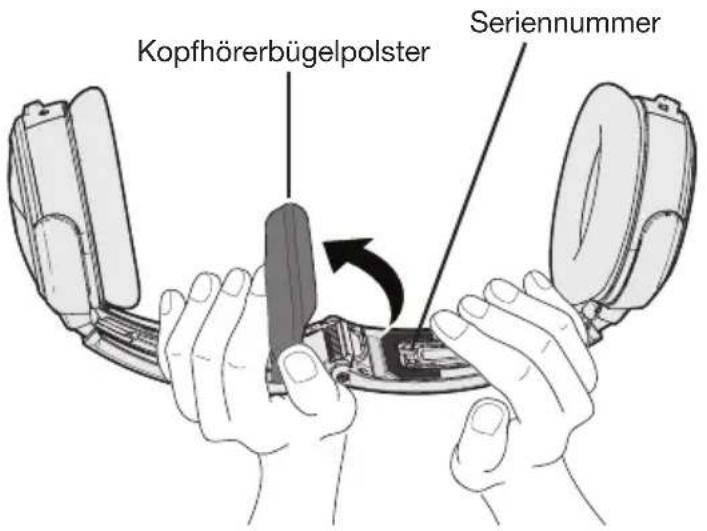

Austauschen des Kopfhörerbügelpolsters Das Kopfhörerbügelpolster ist so konzipiert, dass es den maximalen Komfort Ihres Headsets gewährleistet. Bose empfiehlt, dass Sie das Polster austauschen, wenn die Originalgröße und Form des Wollflors mithilfe von normaler Pflege und Reinigung nicht mehr wiederhergestellt werden kann. So tauschen Sie das Polster aus:

1. Drehen Sie das Headset auf einer geschützten Oberfläche herum. Entfernen

Sie das Polster vom Kopfhörerbügel.

2. Halten Sie den Kopfhörerbügel weiterhin geöffnet, richten Sie die Mitte des

neuen Polsters mit der Mitte des Kopfhörerbügels aus und drücken Sie es von der Mitte aus nach außen fest. Austausch der Mikrofonvorrichtung und der Anschlussabdeckung Tauschen Sie die Mikrofonvorrichtung und die Anschlussabdeckung wie in „Befestigen der Mikrofonvorrichtung“ auf Seite11 beschrieben aus. Aufbewahrung

Bewahren Sie das Headset in einem belüfteten Raum vom direkten Sonnenlicht entfernt auf.

Nehmen Sie die Batterien heraus, bevor Sie das Headset längere Zeit aufbewahren.Deutsch - 31 Fehlerbehebung Suchen Sie das Problem in der linken Spalte der Tabelle und befolgen Sie dann die Anleitung unter „Vorgehensweise“ in der rechten Spalte. Sollte das Problem weiterhin bestehen, wenden Sie sich mithilfe der Kontaktinformationen auf Seite42 dieser Anleitung an Bose, um Hilfe zu erhalten. Warnung: Versuchen Sie nicht, die Innenseite der Hörmuschel oder andere Teile des Headsets auseinanderzunehmen oder zu reparieren. Nur das Mikrofonkabel am Arm, die Abdeckung, die Batterien, der Windschutz, das Kopfhörerbügelpolster und die Ohrpolster können vom Benutzer ausgetauscht werden. Eine Anleitung zur Pflege und Wartung des Headsets finden Sie unter „Headset Pflege und Wartung“ auf Seite27. Geräuschunterdrückung Problem Vorgehensweise Kommunikation, aber keine Acoustic Noise Cancelling

Geräusch- unterdrückung in beiden Ohren

Überprüfen Sie, ob das Headset eingeschaltet ist.

Prüfen Sie die Betriebsanzeige am Steuermodul. SieheSeite 18.

Bei Verwendung der Stromversorgung über das Flugzeug prüfen Sie die Sicherung bzw. den Trennschalter des Flugzeugs.

Bei Verwendung von Batteriestrom überprüfen Sie, ob die Batterien frisch und richtig eingesetzt sind. Warnung: Ersetzen Sie die Batterien nur durch Alkali-Batterien. Verwenden Sie keine Batterien mit einer anderen chemischen Zusammensetzung. Keine Acoustic Noise Cancelling- Geräusch- unterdrückung und keine Kommunikation

Vergewissern Sie sich, dass die Kopfhörerstecker fest an die Anschlüsse am Instrumentenbrett angeschlossen sind.

Probieren Sie das Headset an einem anderen Platz aus.

Entfernen Sie die Mikrofonvorrichtung vom Headset und prüfen Sie den Anschluss oder die Stifte auf Schäden. Siehe„DieMikrofonvorrichtung“ auf Seite11. Intercom-Kommunikation Problem Vorgehensweise Acoustic Noise Cancelling- Geräusch- unterdrückung, aber kein Ton

Vergewissern Sie sich, dass die Lautstärkeregler am Steuermodul nicht zu niedrig eingestellt sind. Siehe„Intercom- Lautstärkeregelungen“ auf Seite19.

Vergewissern Sie sich, dass die Lautstärkeregler am Intercom/ Funk nicht zu niedrig eingestellt sind.

Vergewissern Sie sich, dass das Headset fest am Instrumentenbrett des Flugzeugs angeschlossen ist.

Probieren Sie einen anderen Platz im Flugzeug aus.Fehlerbehebung

Problem Vorgehensweise Niedrige Lautstärke der eingehenden Kommunikation

Vergewissern Sie sich, dass die Lautstärkeregler am Steuermodul nicht zu niedrig eingestellt sind. Siehe „Intercom- Lautstärkeregelungen“ auf Seite19.

Vergewissern Sie sich, dass die Lautstärkeregler am Intercom/ Funk nicht zu niedrig eingestellt sind.

Vergewissern Sie sich, dass der Intercom-Schalter (MON-ST) imBatteriefach für Ihr Intercom-System richtig eingestellt ist. Siehe „Die Betriebsschalter“ auf Seite12-12.

Prüfen Sie, ob bei allen Headsets, die das Intercom gemeinsam nutzen, der Intercom-Schalter (MON-ST) in der richtigen Position ist.

Trennen Sie alle Headsets und versuchen Sie, die Lautstärke auf einen akzeptablen Pegel einzustellen. Unterbrochene Kommunikation

Vergewissern Sie sich, dass das Headset fest am Instrumentenbrett des Flugzeugs angeschlossen ist.

Probieren Sie das Headset an einem anderen Platz aus. Verringerte Lautstärke nur in einem Ohr

Vergewissern Sie sich, dass die Lautstärkeregler am Steuermodul nicht zu niedrig eingestellt sind. Siehe „Intercom- Lautstärkeregelungen“ auf Seite19.

Vergewissern Sie sich, dass der Intercom-Schalter (MON-ST) imBatteriefach für Ihr Intercom-System richtig eingestellt ist. Siehe „Die Betriebsschalter“ auf Seite12-12. Keine Stereotrennung oder Kommunikation nur in einem Ohr

Wenn Ihr Flugzeug ein Mono-Audiosystem hat, überprüfen Sie, ob der Intercom-Schalter (MON-ST) auf MON eingestellt ist. Siehe„Die Betriebsschalter“ auf Seite12-12.

Je nachdem, wie Ihre Audiobuchsen verkabelt sind, kannes sein, dass der Kopfhörerbuchse nur ein Audiokanal bereitgestellt wird. Wenn der Intercom-Schalter (MON-ST) auf ST eingestellt ist und Sie die Kommunikation nur auf einer Seite hören, stellen Sie den Schalter auf MON. Es wird dann Ton auf beiden Seiten wiedergegeben. U174- und 5-polige XLR-Stecker liefern nur Mono-Audio. Audio Problem Vorgehensweise Verringerte Acoustic Noise Cancelling

Geräusch- unterdrückung, unterbrochene, klickende Geräusche oder Verzerrung der Kommunikation in einer lauten Umgebung.

Vergewissern Sie sich, dass die TriPort

-Headset-Öffnungen an der Außenseite jeder Hörmuschel nicht blockiert sind. Bei Vorhandensein von Staub und Schmutz entfernen Sie die Fremdkörper mit einer Pinzette. Verwenden Sie keinen Staubsauger und blasen Sie die Fremdkörper nicht heraus.

Stellen Sie sicher, dass sich keine Luftspalte rund um die Ohrpolsterdichtungen befinden. Falls die Ohrpolster verschlissen aussehen, sollten sie ausgetauscht werden. Siehe „Austauschen der Ohrpolster“ auf Seite29. Warnung: Sollte das Headset laute Geräusche abgeben und die Kommunikation im „Acoustic Noise Cancelling“- Modus abbrechen, schalten Sie den Netzschalter aus. Die Kommunikation des Headsets im passiven Geräuschunterdrückungsmodus erfolgt weiterhin.Fehlerbehebung Deutsch - 33 Problem Vorgehensweise Quietschendes oder pfeifendes Geräusch beim Einschalten des Headsets

Vergewissern Sie sich, dass die Ausrichtung des Headsets richtig ist. Verwenden Sie die Markierungen für links (L) und rechts (R) über den Hörmuscheln, um das Headset richtig aufzusetzen.

Überprüfen Sie die Dichtung zwischen dem Rand des Ohrpolsters und der Hörmuschel. Der Rand sollte ohne Spalt in den Schlitz an der Hörmuschel passen. Tauschen Sie Polster, die verschlissen aussehen, aus.

Korrigieren Sie den Sitz der Hörmuscheln am Kopf, um eine bessere Abdichtung zu schaffen. Das Design für geringen Kraftaufwand des Headsets macht es für Objekte empfindlich, die die Abdichtung rund um Ihr Ohr beeinträchtigen. Stellen Sie sicher, dass Ihre Ohren vollständig von den Ohrpolstern umschlossen werden und dass die Abdichtung nicht durch eine Kopfbedeckung oder eine Brille mit dicken Bügeln beeinträchtigt wird.

Falls der quietschende oder pfeifende Ton anhält, schalten Sie den Netzschalter aus und wenden Sie sich so bald wie möglich an Bose für eine Reparatur. Leiser rumpelnder Ton, wenn das Headset in einer leisen Umgebung eingeschaltet ist

Korrigieren Sie den Sitz der Hörmuscheln am Kopf, um eine bessere Abdichtung zu schaffen. Das Design für geringen Kraftaufwand des Headsets macht es für Objekte empfindlich, die die Abdichtung rund um Ihr Ohr beeinträchtigen. Stellen Sie sicher, dass Ihre Ohren vollständig von den Ohrpolstern umschlossen werden und dass die Abdichtung nicht durch eine Kopfbedeckung oder eine Brille mit dicken Bügeln beeinträchtigt wird.

Prüfen Sie die Öffnungen an der Außenfläche jeder Hörmuschel, um sicherzustellen, dass sie nicht blockiert sind. Bei Vorhandensein von Staub und Schmutz entfernen Sie die Fremdkörper mit einer Pinzette. Verwenden Sie keinen Staubsauger und blasen Sie die Fremdkörper nicht heraus.

Überprüfen Sie die Dichtung zwischen dem Rand des Ohrpolsters und der Hörmuschel. Der Rand sollte ohne Spalt in den Schlitz an der Hörmuschel passen. Tauschen Sie Polster, die verschlissen aussehen, aus. Knisternder Ton, wenn das Headset in einer lauten Umgebung eingeschaltet ist, oder Acoustic Noise Cancelling

Geräusch- unterdrückung ist unterbrochen

Vergewissern Sie sich, dass die Ausrichtung des Headsets richtig ist. Verwenden Sie die Markierungen für links (L) und rechts (R) über den Hörmuscheln, um das Headset richtig aufzusetzen.

Korrigieren Sie den Sitz der Hörmuscheln. Siehe „Tragen und Anpassen des Headsets“ auf Seite16.

Wenn das Headset batteriebetrieben ist, prüfen Sie, ob die Batterie schwach ist (wird durch eine schnell blinkende rote LED angezeigt).

Wenn das Headset über das Flugzeug mit Strom versorgt wird, stellen Sie sicher, dass die Spannung, die am Headset anliegt, höchstens 10 VDC beträgt.

Überprüfen Sie die Dichtung zwischen dem Rand des Ohrpolsters und der Hörmuschel. Der Rand sollte ohne Spalt in den Schlitz an der Hörmuschel passen. Tauschen Sie alle Polster aus, dieoberflächliche Risse, getrennte Nahtverbindungen oder große Falten haben oder trocken und steif geworden sind. Warnung: Sollte das Headset laute Geräusche abgeben und die Kommunikation im „Acoustic Noise Cancelling“-Modus abbrechen, schalten Sie den Netzschalter aus. Die Kommunikation des Headsets im passiven Geräuschunterdrückungsmodus erfolgt weiterhin.Fehlerbehebung

AUX-Audioquelle Problem Vorgehensweise Kein Ton von der AUX-Quelle

Schalten Sie die Lautstärke an der AUX-Quelle laut.

Vergewissern Sie sich, dass das 3,5-mm-AUX-Audiokabel fest an das Steuermodul und die AUX-Quelle angeschlossen ist.

Vergewissern Sie sich, dass der Auswahlschalter „Secondary Audio Mode“ am Steuermodul sich in der MUTE- oder MIX- Position befindet.

Wenn der Auswahlschalter „Secondary Audio Mode“ auf MUTE eingestellt ist, werden alle sekundären Audioquellen vorübergehend stummgeschaltet, wenn ein Intercom-Signal erkannt wird. Sekundäres Audio wird erneut wiedergegeben, nachdem Intercom-Audio beendet wird.

Wenn ein Bluetooth-Telefonanruf aktiv ist, hören Sie keinen Ton von der AUX-Quelle. AUX-Audio wird nach Ende des Telefonanrufs fortgesetzt.

Versuchen Sie eine andere AUX-Quelle. Ton von der AUX-Quelle nur in einemOhr

Vergewissern Sie sich, dass das 3,5-mm-AUX-Audiokabel fest an das Steuermodul und die AUX-Quelle angeschlossen ist.

Vergewissern Sie sich, dass die Anschlussabdeckung am Headset vorhanden und richtig angeschlossen ist. Siehe„Befestigen der Mikrofonvorrichtung“ auf Seite11. Intercom- Kommunikation ist während der Audio- Wiedergabe von der AUX-Quelle nicht zuhören

Vergewissern Sie sich, dass das Headset fest am Intercom-/ Funksystem angeschlossen ist.

Vergewissern Sie sich, dass das 3,5-mm-AUX-Audiokabel fest an das Steuermodul und die AUX-Quelle angeschlossen ist. AUX-Quelle wird bei eingehender Intercom- Kommunikation nicht stummgeschaltet

Prüfen Sie den Prioritätsschalter (BT-AUX) im Batteriefach. Siehe„Betriebsschalter“ auf Seite13.

Wenn der Auswahlschalter „Secondary Audio Mode“ auf MIX eingestellt ist, werden alle sekundären Audioquellen mit Intercom-Audio gemischt wiedergegeben. Um die AUX-Quelle stummzuschalten, stellen Sie MUTE auf OFF. Bei einem Telefonanruf ist nichts zu hören

Das Headset unterstützt den Mikrofonbetrieb nicht, wenn es über das AUX-Audiokabel an ein Gerät angeschlossen ist. Halten Sie das Gerät näher an Ihren Mund, um das Mikrofon des Geräts zuverwenden. Oder probieren Sie das Telefon über eine Bluetooth-Verbindung aus. Bluetooth

-Audioquelle Problem Vorgehensweise Kein Ton von der Bluetooth-Quelle am Headset während eines Anrufs

Vergewissern Sie sich, dass der Auswahlschalter „Secondary Audio Mode“ am Steuermodul sich in der MUTE- oder MIX- Position befindet.

Vergewissern Sie sich, dass die Bluetooth-Funktion am Steuermodul eingeschaltet ist und die Bluetooth-Anzeige blinkt. Andernfalls drücken Sie ein Mal.

Vergewissern Sie sich, dass das Telefon und das Headset sich innerhalb der Reichweite befinden (nicht mehr als 10 m voneinander entfernt).

Vergewissern Sie sich, dass die Bluetooth-Lautstärke am Steuermodul auf laut eingestellt ist.Fehlerbehebung Deutsch - 35 Problem Vorgehensweise Headset wird nicht mit einem Gerät abgestimmt

Vergewissern Sie sich, dass die Bluetooth-Funktion am Steuermodul eingeschaltet ist und die Bluetooth-Anzeige lila blinkt. Andernfalls halten Sie eine Sekunde lang gedrückt.

Vergewissern Sie sich, dass der Auswahlschalter „Secondary Audio Mode“ am Steuermodul sich in der MUTE- oder MIX- Position befindet.

Befolgen Sie dazu die Anleitung in „Abstimmen des ersten Geräts“ auf Seite21.

Löschen Sie Bose A20 aus der Bluetooth-Geräteliste Ihres Geräts. Versuchen Sie die Abstimmung dann noch einmal. Anruf kann nicht entgegengenommen

Vergewissern Sie sich, dass Ihr Telefon richtig mit dem Headset abgestimmt und verbunden ist. Siehe „Verwendung des Headsets mit einem Bluetooth®-Gerät“ auf Seite21. Headset verbindet sich nicht wieder mit einem vorher verbundenen Gerät

Vergewissern Sie sich, dass sich das Gerät innerhalb der Reichweite des Headsets (10 m) befindet.

Vergewissern Sie sich, dass die Bluetooth-Funktion am Steuermodul eingeschaltet ist und die Bluetooth-Anzeige blau blinkt. Andernfalls drücken Sie ein Mal.

Vergewissern Sie sich, dass der Auswahlschalter „Secondary Audio Mode“ am Steuermodul sich in der MUTE- oder MIX- Position befindet.

Vergewissern Sie sich, dass die Bluetooth-Funktion auf Ihrem Gerät eingeschaltet ist.

Löschen Sie BOSE A20 aus der Bluetooth-Geräteliste auf Ihrem Gerät. Versuchen Sie die Abstimmung noch einmal. Automatische Einschaltung Problem Vorgehensweise Headset schaltet sich nicht automatisch ein

Vergewissern Sie sich, dass der Schalter für die automatische Einschaltung (ON-OFF) im Batteriefach auf ON gestellt ist. Siehe„Die Betriebsschalter“ auf Seite12.

Die automatische Einschaltung funktioniert mit 5-poligen XLR-, 6-poligen und 8-poligen Anschlussversionen des Kabels. SehenSie in den technischen Daten des Flugzeugs nach, ob die Buchse Strom vom elektrischen System des Flugzeugs erhält. Automatische Abschaltung Problem Vorgehensweise Headset schaltet sich nicht automatisch ab

Vergewissern Sie sich, dass der Schalter für die automatische Abschaltung (OFF-ON) im Batteriefach auf OFF gestellt ist. Siehe„Die Betriebsschalter“ auf Seite12.

Es kann bis zu neun Minuten dauern, bis das Headset abgeschaltet wird, wenn es nach dem anfänglichen Einschalten nicht sofort verwendet wird.

Trennen Sie das Headset vom Flugzeug. Schalten Sie dann das Headset ein und warten Sie 15 Minuten. Wenn sich das Headset nicht einschaltet, wenden Sie sich an den technischen Support von Bose.36 - Deutsch Installation Montieren des Anschlusses am Instrumentenbrett des Flugzeugs Der Anschluss am Instrumentenbrett des Flugzeugs ist Teil des optionalen 6-poligen Kabelbaums. Informationen zum Kauf finden Sie auf www.Bose.comwww.Bose.com oder www.global.Bose.comwww.global.Bose.com. Warnung: Der Anschluss am Instrumentenbrett des Flugzeugs muss von einem Techniker montiert werden, der für die Durchführung dieser Art von Installation der Bordelektronik für das Flugzeug qualifiziert ist, das Sie verwenden. Montieren Sie den Anschluss mithilfe der folgenden Diagramme als Richtschnur in einer Aussparung. 12.5mm .49" .55" 14.0m

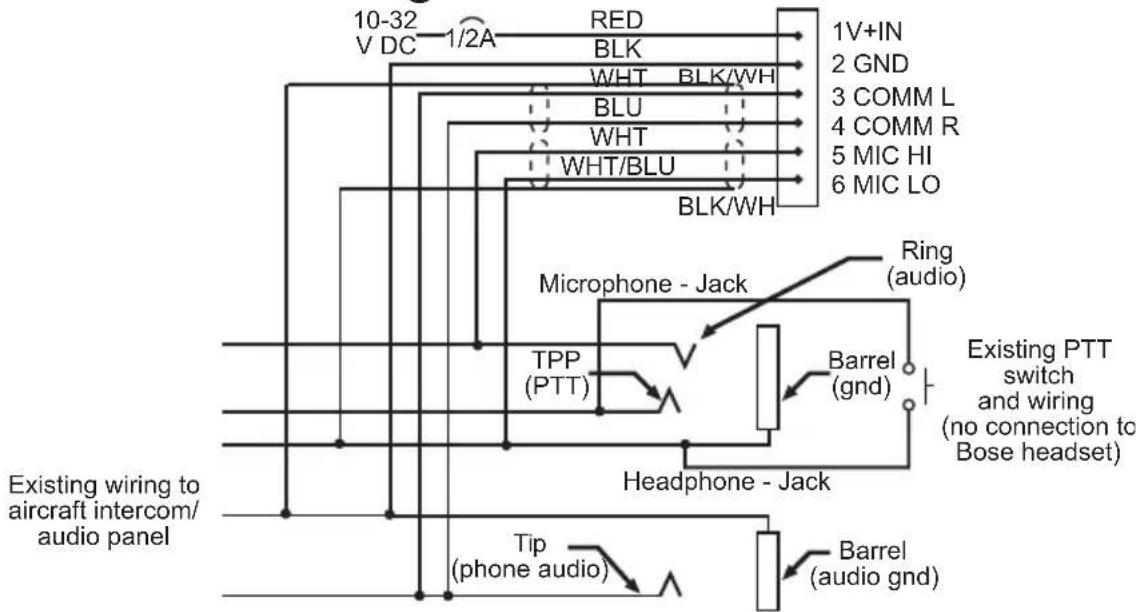

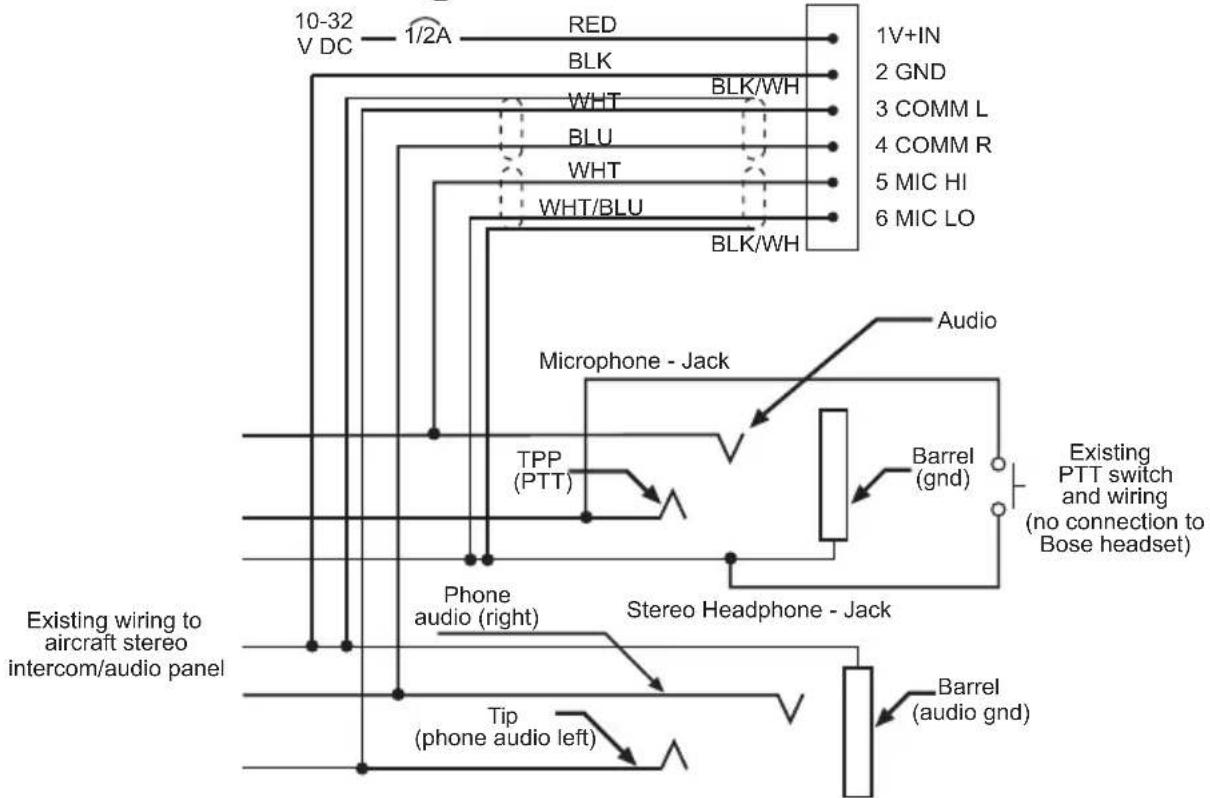

BLK/WH Pin 6Pin 1 Schaltbild der Flugzeugschnittstelle Anschlussbuchse – Pinbelegung (Vorderansicht) Schließen Sie die acht Kabel wie folgt an:

Zwei für das Mikrofon

Zwei für Audioabschirmungen Audio- und Mikrofonkabel sollten an der Rückseite der vorhandenen Mikrofon- und Kopfhörerbuchsen angeschlossen werden, sodass vorhandene Buchsen für die Verwendung mit herkömmlichen Headsets verfügbar bleiben. Dies ist normalerweise die schnellste Installationsmethode.Deutsch - 37 Technische Daten Achtung: Verwenden Sie keine übermäßige Kraft und verbiegen Sie den installierten Anschluss nicht. Dies könnte die internen Lötverbindungen beschädigen oder brechen. Hinweis: Der Anschluss am Instrumentenbrett des Flugzeugs kann nicht mithilfe von transformatorgekoppelten Audioausgängen in einem Audiosystem installiert werden. Wenden Sie sich mithilfe der Kontaktinformationen auf Seite 39 an den technischen Support von Bose. Mono-Anschlussdiagramm 10-32 V DC 1/2A 1V+IN 2 GND 3 COMM L 4 COMM R 5 MIC HI 6 MIC LO RED BLK WHT BLU WHT WHT/BLU BLK/WH BLK/WH Ring (audio) Existing PTT switch and wiring (no connection to Bose headset) Microphone - Jack TPP (PTT) Barrel (gnd) Headphone - Jack Barrel (audio gnd) Tip (phone audio) Existing wiring to aircraft intercom/ audio panel Stereo-Anschlussdiagramm Existing wiring to aircraft stereo intercom/audio panel10-32 V DC 1/2A 1V+IN2 GND3 COMM L4 COMM R5 MIC HI6 MIC LO RED BLK WHT BLU WHT WHT/BLUBLK/WHBLK/WHAudioExisting PTT switchand wiring (no connection to Bose headset)Microphone - Jack TPP (PTT)Barrel(gnd)Stereo Headphone - JackBarrel(audio gnd)Tip(phone audio left)Phone audio (right)Technische Daten

V DC 6 MIC LO 5 MIC HI4 COMM R3 COMM L2 GND1 V+IN 1/2A WHT/BLU WHT BLU WHT BLK RED Hinweis: Zylindererdung (gnd) bezieht sich auf Flugzeugerdung. Details zum Vornehmen der Anschlüsse Die Pinbelegungen für den optional installierten Anschluss sind in der folgenden Tabelle genauer aufgeführt: Pinnummer Farbe Zweck 1 Rot V+IN: Headset-Strom (10-32 VDC). 1/4-A-Sicherung oder 1/2-A-Trennschalter verwenden. 2 Schwarz GND: Systemerde. An vorhandene Audioerde anschließen. 3 Weiß COMM L: Telefonkommunikation: Links. 4 Blau COMM R: Telefonkommunikation: Rechts. Hinweis: Im Mono-Modus sollten wegen der automatischen Erkennungssysteme in vielen Intercom-Systemen linke und rechte Quellen nicht miteinander verbunden werden. 5 Weiß MIC HI: Mikrofon/Hi-Audio. Den Teil der vorhandenen Mikrofonbuchse anschließen, der der Ringposition eines Headset-Mikrofonsteckers entspricht. Spitzensegment (PTT) nicht anschließen. 6 Weiß/Blau MIC LO: Mikrofon/Lo-Erde. Den Teil der Mikrofonbuchse anschließen, der der Zylinderposition eines Headset- Mikrofonsteckers entspricht. Hinweis: Wenn das Mikrofon bei Funkübertragung, aber nicht bei Intercom funktioniert, Pin 6 prüfen. Es könnte falsch mit dem PTT-Segment der Mikrofonbuchse verkabelt sein. Comm Shield Schwarz Abschirmung vom Kabelpaar Comm L und Comm R. Mic Shield Schwarz Abschirmung vom Kabelpaar Mic Hi und Mic Lo. Hinweis: Die Kabel, die Pin 3 und 4 und Pin 5 und 6 verbinden, sind abgeschirmte Twisted-Pair mit einer schwarzen Drahtabschirmungsterminierung an jedem Paar. Wenn die vorhandene Verkabelung nicht abgeschirmt ist, Abschirmungen an die vorhandenen Audioverkabelungsabschirmungen anschließen oder die Abschirmung des Kabelpaars Comm L und Comm R an die Audioerde anschließen.Technische Daten Deutsch - 39 Kopfhörer Es kann zu Schäden an Bordelektronikgeräten kommen, die nur für die Verwendung von 600-Ohm-Headsets ausgelegt sind. Wenden Sie sich im Zweifelsfall an den Hersteller des Bordelektronikgeräts. Impedanz Mono-Modus: 160 Ohm ON und OF Stereo-Modus: 320 Ohm ON und OF Frequenzgang 15 Hz bis 15 kHz Empfindlichkeit: 92 dB SPL typisch, gemessen bei 1 MW, 1 kHz, volle Lautstärke bei einem KEMAR-Ohrsimulator. Mikrofon (Electret) Benötigter Bias: 8 bis 16 VDC über 220 bis 2200 Ohm. Empfindlichkeit: Unterscheidet sich je nach Bias und AC- Funkeingangsimpedanz. Typischer Ausgang ist 600 mV bei 114 dB SPL. Um eine ordnungsgemäße Modulation des Funks sicherzustellen, sollte ein Techniker für Bordelektronik die Eingänge so anpassen, dass sie mit dem Ausgang des Mikrofons übereinstimmen. Mikrofon (Dynamisch) Impedanz: Dynamisches Mikrofon mit 5 Ohm oder 150Ohm Empfindlichkeit: Entspricht M-87/M-101 Maximaler Umgebungsgeräuschpegel 115 dBC SPL für vollständige aktive Geräuschunterdrückungsleistung Stromquelle Batteriebetrieben: Zwei (2) Alkali des Typs AA Über Flugzeugstrom betrieben: 10 bis 32 VDC Spannung Batteriebetrieben: Zwei (2) -Alkali-Batterien des Typs AA Über Flugzeugstrom betrieben: 10 bis 32 VDC Batterielebensdauer Lebensdauer der Alkali-Batterien: Mindestens 45Stunden bei typischen allgemeinen Fluggeräuschen des Flugzeugs. Dauer unterscheidet sich je nach Alter, Umgebungsgeräuschpegeln, Temperatur, Ohrpolsterabdichtung und Verwendung der Bluetooth- Funktion. Strom Betrieb: 25 mA bei typischen Flugzeuggeräuschen Sicherung/Trennschalter empfohlen Flinke 1/4-A-Sicherung (AGC 1/4-A-Sicherung)oder1/2-A-Trennschalter Headset-Gewicht 340 g Headset-Größenbereich Schieber nicht ausgezogen: 214 mm H x 161 mm B x 80 mm T Schieber ausgezogen: 259 mm H x 168 mm B x 80 mm T Abmessungen des Steuermoduls 38,1 mm H x 38,1 mm B x 125 mm T Temperatur und Höhe (Kategorie A) Betrieb: -15°C bis 55°C Aufbewahrung: -55°C bis 70°C Höhe: 4.500 m maximale Druckhöhe für vollständige Geräuschunterdrückung Bluetooth-Drahtlostechnologie 3,1Technische Daten

FAA Technische Standardzulassung Bose

Aviation Headsets, die gemäß TSO und ETSO C139 zugelassen sind, sind entsprechend gekennzeichnet. Die Produktschnittstelle, Kabel und Mikrofone sind so konzipiert, dass sie bei folgenden Umgebungsbedingungen funktionieren und diese aushalten: Bedingung Kategorie Höhe und Temperatur A1 Salznebel S NF Leitungsgebundene Störfestigkeit B Feuchtigkeit B Magnetwirkung Z Stromeingang B HF Störfestigkeit T Temperatur und Höhe A1 Vibration S, R und U Spannungsspitze A Fallbelastung 12 Mal, 1 m auf Beton Explosionsfähige Atmosphäre Bestanden Angegebene Umgebungskategorien siehe RTCA/DO-160F und RTCA/DO-214 (2. März 1993). Die für die TSO-Zulassung erforderlichen Bedingungen und Tests sind Mindestleistungsstandards. Derjenige, der diesen Artikel entweder an oder in einem bestimmten Typ oder einer bestimmten Klasse von Flugzeug installiert, istdafür verantwortlich, zu ermitteln, ob die Installationsbedingungen im Flugzeug TSO-Standards entsprechen. TSO-Artikel müssen eine getrennte Zulassung für die Installation im Flugzeug haben. Der Artikel darf nur installiert werden, wenn die Installation unter 14 CFR Teil 43 oder den geltenden Lufttüchtigkeitsanforderungen durchgeführt wird. Dieses Gerät erfüllt die HF-Strahlungsexpositionsgrenzwerte der FCC und von ISED Canada für die allgemeine Bevölkerung. Es darf nicht zusammen mit einer anderen Antenne oder einem Sender aufgestellt oder betrieben werden.Deutsch - 41 Informationen zu Garantie und Service Headset-Seriennummer Ihr Bose

Aviation Headset wird durch eine eindeutige Headset- Seriennummer identifiziert, die sich an der Unterseite des Kopfhörerbügels und unter dem Kopfhörerbügelpolster befindet. Geben Sie diese Seriennummer an, wenn Sie Ihr Produkt registrieren oder den technischen Support von Bosekontaktieren. Achten Sie darauf, die Kopfhörerbügelpolster durch festes Herunterdrücken wieder richtig anzubringen. Weitere Informationen zum Austauschen der Kopfhörerbügelpolster finden Sie unter „Austauschen des Kopfhörerbügelpolsters“ auf Seite30. Kopfhörerbügelpolster Seriennummer Eingeschränkte Garantie Auf das Headset wird eine übertragbare eingeschränkte Garantie gewährt. Einzelheiten zu den Garantiebedingungen finden Sie auf der Produktregistrierungskarte im Karton. Wie Sie sich registrieren, ist auf der Karte beschrieben. Ihre eingeschränkte Garantie ist jedoch unabhängig davon gültig.

1. Erkundigen Sie sich bei der Bose-Vertretung in Ihrem Land/Ihrer Region

(auf global.Bose.comglobal.Bose.com finden Sie Bose-Kontaktinformationen für Ihr Land/Ihre Region) nach besonderen Rücksendungs- und Versandanweisungen.

2. Beschriften Sie den Karton, und senden Sie ihn frei Empfänger an die Adresse,

die Ihnen die Bose-Vertretung Ihres Landes mitgeteilt hat.

3. Schreiben Sie alle erforderlichen Rückgabenummern deutlich auf die

Außenseite des Kartons. Kartons, die keine möglicherweise erforderliche Rückgabenummer tragen, werden nicht angenommen.Informationen zu Garantie und Service

Kontaktinformationen Wenden Sie sich an Bose, wenn Sie folgendes benötigen:

Ersatzteile und Zubehör

Garantie- und Reparaturinformationen In Nordamerika: Technischer Support von Bose 145 Pennsylvania Avenue Framingham, MA 01701-9168, USA TEL.: 1-800-233-4416 (USA); 508-879-7330, Durchw. 62006 (außerhalb der USA)

Zusätzliches Steuermodulkabel - Geben Sie Folgendes an: Bluetooth-Technologie oder herkömmliches Modul - Geben Sie Folgendes an: Anschlusstyp

Kopfhörerbügelpolster-Kit

Abdeckung der Hörmuschel

6-poliger Anschluss an PJ-Zwillingsstecker-Kabeladapter

6-poliger Anschluss an U174-Stecker-Kabeladapter

Service-Kit (mit Ohrpolster-Kit, Mikrofon-Windschutz und Kopfhörerbügelpolster- Kit)

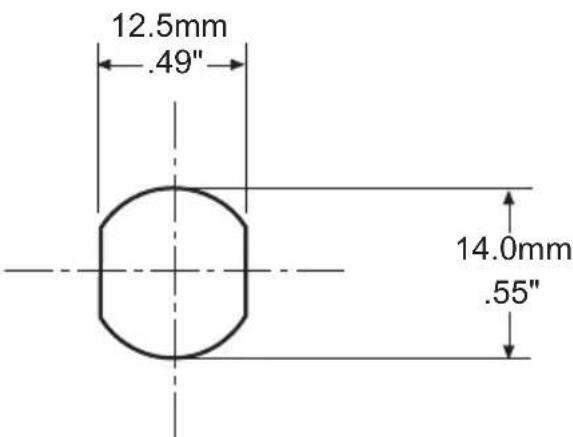

Kit für die Installation des Anschlusses am Instrumentenbrett des Flugzeugs

Abdeckplatte für das Kit für die Installation am Instrumentenbrett des FlugzeugsDeutsch - 43Información importante de seguridad
