BEDIENUNGSANLEITUNG Tipronic 1151 PFAFF

Sicherheitshinweise für Haushaltnahmaschinen nach DIN 57 700 Teil 28 bzw. IEC 335 Teil 28

a) Der Benutzer hat wegen der auf- und abgehenden Nadel genugend Vorsicht walten zu halten und die Nähstelle bei der Arbeit ständig zu beobachten.
b) Beim Verlassen der Maschine, bei Wartungsarbeiten oder beim Wechseln von mechanischen Teilen oder Zubehör ist die Maschine durch Herausziehen des Netzsteckers aus der Steckdose vom Netz zu trennen.
c) Die maximal zulässige Leistung der Lampe beträgt 15 Watt.
d) Die Spannung des Antriebsriemens darf nur von einem Pfaff-Mechaniker eingestellt werden.

Some safety rules

Inhaltsverzeichnis Contents on page

Seite 65 67

Table des matieres, page 15. Indice pagina

69 71

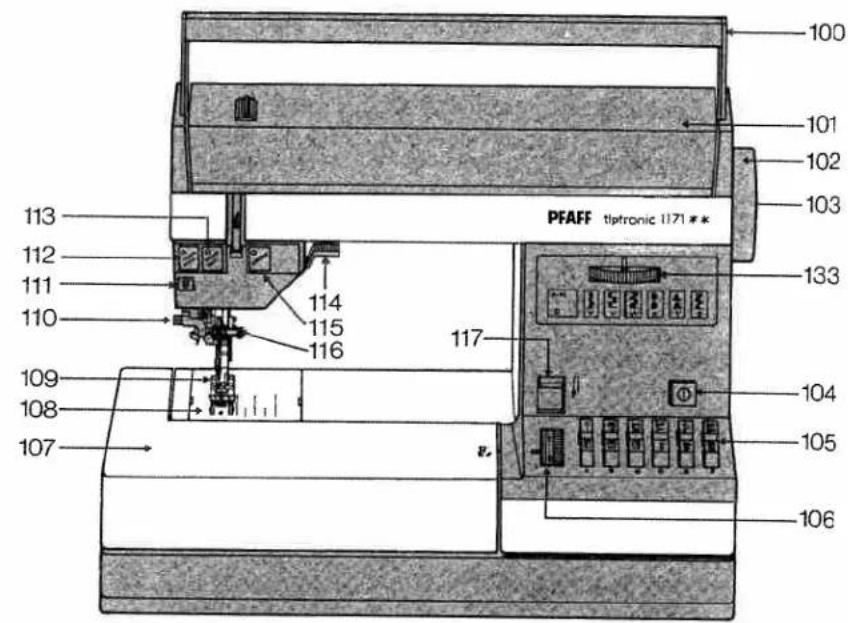

Bedienungsteile der Nahmaschine

100 Tragegriff
101 Klappdeckel
102 Handrad
103 Auslösescheibe
104 Hauptschalter
105 Tipptasten
106 Stichtängen-Einstellner
107 Verwandlungs-Nahfliche mit Zubehrkastchen und Zubehrfach
108 Stichplatte
109 Nahfußhalter mit Nahuß
110 Nadeleinfadler
111 Unterfaden-Kontrollanzeige (tiptronic) 12 Tonne
12 Taste "nadel unten" (tiptronic) 13 T
13 taste "langsam nahen" (tipronic)
14 Stoffdruckerhebel
115 Taste "heftstich" (tiptronic)
116 Nadelhalter mit Halteschraube
117 Ruckwartstaste
118 Programmtable
119 Spuler
20 Bodenplatte
21 Verschlußklappe, dahinter Greiffer.
22 Freiarm
23 Einfadelschlitz
24 Oberfadenspannung
25 Spuler-Fadenfuhrungs
26 Fadenhebel
27 Spuler-Fadenführung
(ausschwenken)
28 Garnrollhalter mit Ablaufscheibe
29 Zweiter Garnrollhalter (hochschwenken)
30 Doppelter Stofftransport mit Fadenabschneider
1.1 Stoffdrückerstange
2.2 Fach für Bordüren-Übersichts
3 Zierstich-Einstellrad (Modèle mit Zierstichen)

Kofferhaube abheben. Tragegriff umklappen. Fach N ist für den Fußanlasser und die Bedienungsanleitung.

Klappdeckel 101 offen.

Netzkabel anschlieben.

Plug in the machine

Brancher le cable.

Kabel aus dem Anlasserziehen.

Anlasserkabel an die Maschine anschlieben und den Anlasser auf den Boden stellen.

Hauptschalter 104 drucken, wobei das Nählicht aufleuchtet.

SpulenVBoreiten:Unter dieNahflache greifen und diese nach links schwenken.

Verschlußklappe 121 nach unten offen.

Klappe N loslassen und die Spule hersun- gehmen.

Spule auf den Spuler 119 stecken. Stift N muß in Schlitz O.

Nahwerk ausschalten: Handrad festhalten und Scheibe 103 nach vorn dreher.

Zweiten Garnrollhalter nach hintenschwenken.

Garnrolle und keine Ablaufscheibe P auf den Halter schiben.

Spulen von einer zweiten Garprolle:

Hauptschalter einschalten. Spulerfadenführung 127 nach vorn schwenken. Den Faden in die Führung 125 und, wie die Zeichnung zeigt, in die Führung 127 ziehen, wobei der Faden zwischen die Führung und die Spannungsfeder N kommt muß. Nun den Faden eineige Male um die Spule wickeln. Die Spule nach rechts drücken. Den Anlasser betätigten und aufspulen. Die volle Spule nach links drükken, abnehmer, den Faden nach vorn ziehen und im Abschneider O durchschnitten.

Wichtig: Bei Garnrolten mit Fadenhalteschlitz muß der Schlitz beim Aufschieben rechts sein.

Nahwerk einschalten: Handrad festhalten und Scheibe 103 nach hinten drehen. Dann Handrad nach vorne drehen, bis es einrastet.

Spulen durch die Nadel:

Hauptschalter einschalten. Doppelter Stofftransport einschalten. Den Nahfuß anheiten. Nadelstellung oben. Die Spule auf den Spuler 119 aufstecken. Nahwerk ausschalten. Den Oberfaden unter dem Nahfuß nach rechts und durch die Führung 127ziehen (siehe Zeichnung).Den Faden eine Male um die Spule wickeln und diese nach rechts drucken.Den Anlasser betätigten und aufspulen. Die volle Spule nach links drucken, abnehmen, den Faden nach vomziehen und im Abschneider "N" durchschniden.

Nahwerk einschalten: Handrad festhalten und Scheibe 103 nach hinten drehen. Dann Handrad nach vorne drehen, bis es einrastet.

Spule einlagen N (Faden nach hinten). Den Faden in den Schlitz O und bis zur Öffnung P ziehen.

Unterfadenspannung prufen: Kapsel leicht, ruckartig aufwartsbewegen. Sie muß stufenweise niedersinken. (Einstellschraube Q nach links drehen = loser, nach rechts drehen = fester).

Splenkapsel einsetzen:

Hauptschalter 104 ausschaffen. Klappe N anheiten und die Kapsel bis zum Anschlag auf Stift O schieben. Ausschnitt P muß damit nach oben zeigen.

Inserting the bobbin case:

Garnrolle aufschieben: Vor keine Rollen die keine oder mittlere Ablaufscheibe Q. schieren, vor große Rollen die große Ablaufscheibe R.

Hauptschalter 104 ausschalten. Nadelstellung oben. Naffuß anheben. Den Faden den Pfeilen nach in Schlitz N, links an der Führung P vorbei, von unter in Schlitz O, in den Fadenheibel 126, zurück in Schlitz O und in die rechte Führung am Nadelhalterziehen. Taste B tippen (Seite 21).

Upper threading:

Oberfaden hinter den Haken Q legen und halten. Einfadler 110 ganz nach unten ziehen.

Einfadler nach vorn an die Nadel schwenken.

Den Faden von unter in den Haken R hagen.

Einfadler nach hinten schwenken, den Faden bzw. loslassen und den Einfadler hochgleiten halten. Dann den Faden ganz durch das Nadelohrziehen.

Oberfaden festhalten. Handrad nach vorn drehen und einen Stich nahlen bis Nadel und Fadenhebel wieder oben stehen. Mit dem Oberfaden den Unterfaden nach obenziehen.

Ober- und Unterfaden nach rechts unter den Nahfuß legen.

Verschlußklappe 121 nach oben schließen

Nahfliche 107 an die Maschine schwenken.

Beim Einlagen extrem dicker Stofflagen.
Hebel 114 hohar anhaben.

To insert extra-thick fabric plies raise lever 114

Anlasser niedertreten. Je tiefer man druckt, um so schneller nacht die Pfaff. Operating the foot control: The more you press down the pedal, the faster the machine runs.

Oberfadenspannung 124

N = Einstellmarkierung.

Fadenspannung überprüfen:

Die normale Einstellung liegt im weißen Bereich von 3-5. Je hohen die Zahl, je fester die Spannung.

Die Uberprüfung wird mit dem Zickzackstich vorgenommen.

Eine kurze Naht nahlen. Die Fadenverknottung soll in der Mitte der Stofflagen liegen.

Stoffdruckerhebel 114 hochstellen. Stoff nach hinten herausnahmen.

Fadenabschneider N. Faden einlagen und nach unterziehen.

Doppelter Stofftransport:

ErverhindertdasVerschiebenderStoff- bahnengegeninander.

Vor dem Ein- oder Ausschalten den Nah-fuß anheben.

Dual fabric feed

Einschalten: Obertransport 130 nach unter schieben bis er einrastet.

Ausschalten: Leicht nach unten drucken, nach halten ziehen und hochgleiten lasen.

Die Taste 117 niederrücken. Solange die Taste gedrück wird, nacht die Maschine rückwarts.

Reverse sewing

A, B, C Knopflochstaten
Die Taste B ist gleichzeitig die Ausschalttaste zum Losen der getippen Tanten und Linke Stichlage (siehe Seite 27).
D Stretch-3fach-Zickzackstich 2 mm Zickzackstich 2 mm
E Stretch-3fach-Zickzackstich 3,5 mm Zickzackstich 3,5 mm
F Stretch-3fach-Zickzackstich 5 mm Zickzackstich 5 mm
G Stretch-3fach-Geradstich Geradstich
H Pulloverstich, Blindstich
1 Geschlossener Overlocksticht Verbindungsstich

K Overlockstich

Muschelkantensticht

L Federstich

Zierelastikstich

M Wabenstich

Elastikstich

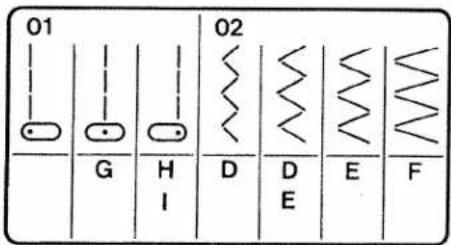

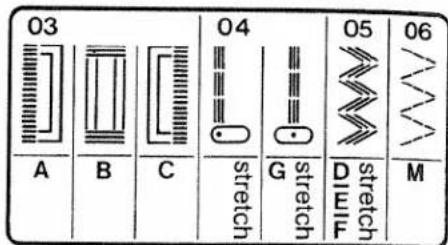

Im Klappdeckel ist die Programmtabelle mit den Stichen und Stichkombinationsen abgebildet. In der Tabelle auf den Seiten 72-75 finden Sie die dazugehörenden Hinweise für ihre Verwendung.

Bei Modell 1171 muß zum Nähen der Stiche auf den Tipptasten das Zierstich-Einstellrad ausgeschaltet werden. Dazu den weißen Punkt unter die Einstellmarkierung drehen, siehe Seite 28.

G

H

1

K

L

M

A
B

C

D

E

F

Finger-tip controls

Nutzstiche einstellen:

(weiSe Symbole)

Taste tippen und die gewünschte Stichlänge zwischen 1 und 6 einstellen.

Alle Zickzack- und Nutztliche werden durch zusätzliches Tippen der Taste G in der Breite halbiert.

Stretchliche einstellen:

(rote Symbole)

Taste tippen und Stichtägen-Einsteller bis zum Anschlag auf rotes Symbol stellen.

Alle Stretchstiche werden durch zusätzliches Tippen der Taste G in der Breite halbiert.

Nutz- und Stretchstich-Kombinationen: Die Stichkombinationen sind auf der Programmabelle im Klappdeckel angegeben und am Ende dieser Anleitung mit Nähninweisen. Zum Beispiel der Elastische-Blindsticht: Taste M und F gleichzeitig tippen. Stichtänge zwischen 1 und 4 wahlen.

Stichlage einstellen bei Geradstich:

Stichlage links: Taste B tippen

Stichlage Mitte: Taste G tippen

Stichlage rechts: Taste H und I tippen

(Modelle mit Zierstichen):

Jedem Zierstich ist ein Buchstabe zugeordnet. Den Zierstich auf der Tabelle auswahlen. Mit dem Einstellrad „N" den entsprechenden Buchstaben unter die Einstellmarkierung „O" drehen. Die Stichlänge zwischen 0,5 und 1 wahren.

Zum Nahlen der Nutztliche muß das Einstellrad „N" der Zierstiche ausgeschaltet werden. Dazu den weißen Punkt unter die Einstellmarkierung „O" drehen.

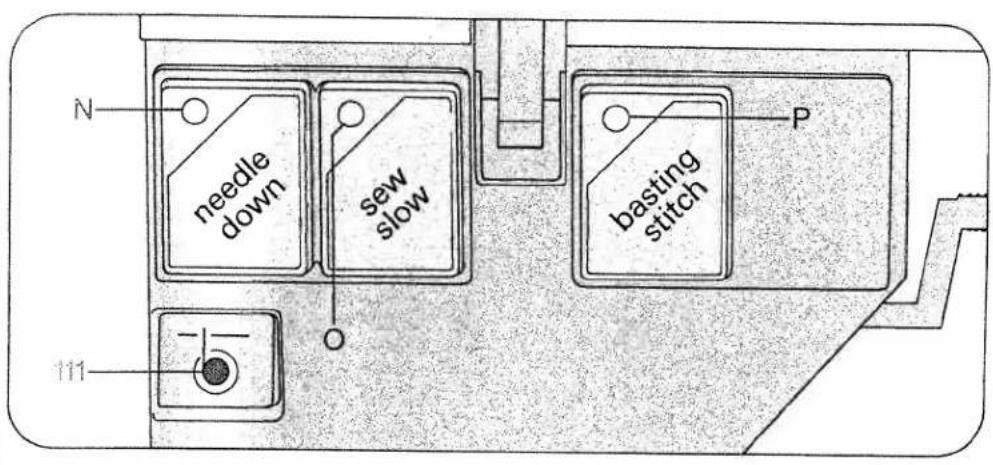

Bedienungstelle der Elektronic

Nadelstellung unter und oben:

Nach dem Beenden eines Nährvorganges steht die Nadel immer oben. Wenn man die Taste „nadel unter" druckt, leuchtet die Funktionsanzeige N, und die Nadel bleibt bei jedem Anhalten der Maschine halten im Stoff stehen (zum Eckennahen und Stoffdrehen). Wir die Taste wieder gedruckt, erischt die Funktionsanzeige, die Nadel Goes nach oben und bleibt nach jedem Anhaltenupon. Das Drucken der Taste kann auch während des Nahens geschehen.

Elektronische

Endgeschwindigkeitsvorwahr:
Durch Drucken der Taste „langsam nahen"läßt sich die Endgeschwindigkeit der Nahmaschine auf die Hälfte reduzieren. Die Funktionsanzeige O leuchtete bei auf. Wird die Taste wieder gedrück, erlischt die Funktionanzeige, und die Maschine nacht mit höchster Endgeschwindigkeit. Bei jeder Geschwindigkeit bleibt die volle Durchstichkraft der Nadel herhalten.

Heften:

Die Taste "heftstich" tippen; bzw. leuchtet die Funktionsanzeige P auf. Den Transporteur versenken (Seite 44) und den Stopfus anschrauben (Seite 39). Das Nähgut unter den Nähfuß legen. Bei jeder Drucken und Loslassen des Anlassers naint die Maschine einen Stich. Den Stoff unter dem Nähfuß hindurchziehen, bei der gewünschten Stichlänge anhalten, den Anlasser niedrücken und loslassen. Diesen Arbeitsgang ständig wiederholen.

Ist das Heften beendet, den Fuß vom Anlassernehmen und die Taste,"heftstich" tippen. Hierbei erlischt die Funktionanzeige P. Die Transporteurversenkung wieder nach links schiben. Verschlußklappe 121 wieder schlienen.

Elektronische

Unterfadenüberwachung:

Die rote Unterfaden-Kontrollanzeige 111 beginnt zu blinken, wenn der Unterfadenvorrat zu Ende gehen. Die Kontrollanzeige erlischt, wenn eine volle Spule eingesetzt ist und weitergenäht wird.

Wichtig: Die Verschlußklappe 121 muß immer geschlossen sein.

tiptronic

Unter die Nähfläche greifen und diese nach links schwenken.

Verwandlungsnahfläche und Zubehör: Nähfläche kann hereausgenommen werden N. Nähfläche öffnen, Zubehörkastchen P herausnemen. Unter dem Zubehörkastchen ist ein Zubehörfach O. Abbildung Q zeigt, wie Nähfuße, Nadeln und Spulen eingeordnet werden müssen.

O NormalnahfuB
1 Zierstichfuß für Obertransport
2 Zierstichfuß nicht für Obertransport
3 Blindstich- und Overlockfuß
4 ReiBverschluB- und KantenfuB
5 KnopflochfuB
6 Stopfu
7 Saumer
8 Lineal

Nahfuusweiseln: Hauptschalter 104 aushalten. Die Nadel hochstellten. Den Nahfu hinter nach unter drucken und vorne etwas anheiten. Den Knopflochfu vorne nach unter drucken.

Nahfu anbringen: Stoffdruckerhebel
senken und den Fuß darauf so schieben,
daß die Stege N in die Nuten O einrasten.

P und Q sind zum Zubehor befestigen. R ist die Nahfuhalterschraube.

Nahfüsse (Normalzubehör)

0 NormalnahfuB

1 Zierstichfuß für Obertransport

2 Zierstichfuß nicht für Obertransport

3 Blindstich- und Overlockfuß

4 ReiBverschlu- und KantenfuB

5 Knopflochfuß

6 StopfuB

7 Saumer

8 Linea

Blindstich- und Overlockfuß: Blindstichnahen (N): Mit Schraube P die Führung Q nach links stellen. Die Führung wird dann für den Nadeleinstich reguliert. An der Führungskante R lauft der Bruch des Oberstoffes entlang.

Overlocknahen (O): Mit Schraube P die Führung Q bis zum Anschlag nach rechts drehen. Der Stoff lauft an der Führungs-kante R entlang.

Die Nadel hochstellen. Den Bugel P nach hinten drucken und festhalten. Den Stift des Fußes in die Bohrung N einführen, die Gabel R greift darauf um die Stoffdrückerstange, und den Fuß bis zum Anschlag einsetzen. Den Bugel P loslassen, wobei er sich auf die Halteschraube Q legt. Die Schraube O festdrehen.

Beim Stopfen mit Wolle wird der Wolffaden in die Führung S gezogen.

Darning foot:

ReiBverschluBfuB (KantenfuB) (N): Der ReiBverschluBfuB wird fur die jeweilige ReiBverschluBhalfte links oder rechts eingerastet.

Führungslineal (O): Das Lineal in die Bohrung Q schieben und nach Einstellen des gewünschten Abstandes Schraube P festdrehen.

Knopfloeh einstellen:

Taste C tippen. Oberfadenspannung in den Knopflochbereich bei 3 stellen. Knopflochfu anbringen. Stichtchte im Knopflochbereich N einstellen. Einlauffaden wie folgt im Nahfu einlagen:

Faden über die hintere Nocke legen, straff ziehen und in der vorderen Nocke O ein klemmen.

Beim Nahlen lauft der Pfeil P an der Skala R entiang. Dadurch kann die Knopflochlange bestimmrt werden.

Zum Knopflochnähen feines Nähgarn verwenden.

Buttonhole setting:

Schiene bis zum Anschlag nach vorneziehen.

1 Erste Raupe in der gewünschten Länge nahlen.[t]
2 Taste B tippen und festhalten, 4 bis 6 Riegelstiche nahen. Den Stoff bzw festhalten. [T] Taste loslassen.
3 Taste A tippen. Zweite Raupe in der gleichen Lange wie die ersten nahlen. [1]
4 Taste B tippen und festhalten, 4 bis 6 Riegelstiche nahlen. Den Stoff bzw festhalten. [T] Taste loslassen
5 Einige Vernahstiche nahlen. Den Stoff herausnehmer. Einlauffaden anziehen und abschreiben.
6 Knopfloch aufschneiden.

Achtung!

Bei den tipmatic-Modelen muß die Nadelhochgestellt werden wo das Symbol [t] in der Nah beschreibung erscheint.

Es empfieht sich, vor dem Nahlen der Knopflacher in das Kleidungsstück ein Probeknopfloch zu nahlen.

Sewing buttonholes

Zeichnungen sind ohne Nährfuß.

Nadel auswechseln (System 130/705-H)

Hauptschalter 104 ausschalten. Schraube N losen. Nadel herausnehmer. Neue Nadel (flache Kolbenseite nach hinten) ganz nach offen schieber. Schraube festdrehen.

Versenkscieber nach P schieberen = versenkt, nach O schieberen = zum Nahlen.

Netzsteckerziehen.Stichplatte hinten anheben N und hersausnehmer O.Mit dem Pinsel den Transporteur und den Greiferrauern reinigen.Die Unterfadenüberwachung wird nach den Hinweisen auf Seite 57 gereinigt.Die Maschine nicht olen.Nur ab und zu einen Tropfen Ol,wie die Zeichnung zeigt, in die Greiferbahn geben.

Cleaning and oiling

Glühlampe auswechseln: Netzsteckerziehen.Klappdeckel schlieben und Tragegriff hochstellen.Führungslineal zwischen Kopfdeckel und Gehäuse sowie durch den Ausschnitt Q stecken.Lampengehause niederrücken und festhalten. Lampe Richtung N drehen und herausnehmen.Neue Lampe mit den Nocken in die Schlitze P schieren, hochrücken und in Richtung O drehen. Lineal hersausnehmer.

Sicherung auswechseln:

Netsteckerziehen.Mit Schraubendreher Sicherungshalter N eine viertel Umdrehung nach links drehen, loslassen und herausnehmer.Sicherung O hersausziehen.Neue Sicherung in Halter schiben. Halter einsetzen,mit Schraubendreher nach hinten drucken und einer viertel Umdrehung nach rechts befestigen. (Sicherung Stärke F2A).110 V Maschinen haben keine Sicherung.

tiptronic

Changing the fuse

Die Wahl der richtigen Nadel garantiert eine bessere Verarbeitung des Nahmaterialis

Stoffqualität leicht Nadel 60 70 75		Stoffqualität mittel Nadel 80 90		Stoffqualität schwer Nadel 100 110 120
Nadelspitzen
Bezeichnung	Profil	Nadelspitze und Nadelöhr	Geeignet für
130/705 H Nadelstärke: 70/80		kleine Kugelspitze	Universalnadel für feinmaschige Synthik- gewebe, feines Leinen, Chiffon, Batist, Organdy, Wollstoffe, Samt, Ziernähte, Stickereien
130/705 H-SUK Nadelstärke: 70/110		mittlere Kugelspitze	Grobmaschige Strickstoffe, Wirkstoffe, Lastex, Interlock, Quiana, Simplex
130/705 H-PS Nadelstärke: 75 + 90		mittlere Kugelspitze	Speziell für Pfaff entwickelte Stretchnadel. Besonderss gut geeignet für empfindliche Stretch- und Wirkstoffe
130/705 H-SKF Nadeländerke: 70/110		große Kugelspitze	Grobmaschige Miederwaren, Lycra, Simplex, Lastex
130/705 H-J Nadeländerke: 90-110		spitze Rundspitze	Köper, Berufsbekleidung, schwere Leinen-stoffe, Blue Jeans, feines Segeltuch
130/705 H-LR Nadeländerke: 70-120		Schneidspitze (rechts-schneidend)	Leder, Wildleder, Kalbsleder, Ziegenleder
130/705 H-PCL Nadeländerke: 80-110		Schneidspitze mit Spitzeninne (linkslaufend)	Kunstleder, Plastic, Folien, Wachstuch
130 H-N Nadeländerke: 70-110		kleine Kugelspitze langes Nadelöhr	Absteppnähte mit Knopflochseide oder synthetischem Garn 30/3
130/705 H-WING Nadeländerke: 100		Hohlsbaum-Spitze	Effektvolle Hohlsaumnähte bei stark appre-tierten Geweben, Organdy, Glasbatist

Nadel-Tabelle

Bezeichnung		Stichlänge	Stichbreite	Nadel-entfernung	Geeignet für
130/705 H-ZWI Stärke: 80		2,5 mm2,5 mm	-	1,6 mm2,0 mm	normale Biesennormale Biesen
130/705 H-ZWI Stärke: 80Stärke: 90Stärke: 100		2,5 mm2,5 mm3,0 mm	-	2,5 mm3,0 mm4,0 mm	breite Biesenextra breiteBiesen
Ziemuster mit ZwillingsnadelnBevor Sie die gewünschte Verzierung ausnahen, kontrollieren Sie durch Drehung des Handrades, ob die Nadelin einwandfrei einstehen. Dadurch wird ein Nadelbrechen weltgehendst ausgeschaltet.
Zierstichmuster/Zickzack-Muster
130/705 H-ZWIStärke: 80Stärke: 80Stärke: 80		0,5-1,5 mm0,5-1,5 mm0,5-1,5 mm	breitschmalschmal	1,6 mm2,0 mm2,5 mm	VerzierungenVerzierungenVerzierungen
Hohlsbaum/Spezial Doppelnadel
130/705H-ZWI-HOStärke: 80Stärke: 100		2,0-3,0 mm2,0-3,0 mm	sehr schmalsehr schmal		DekorativerHohlsaumeffekt.Stark appretierteGewebu undGlasbatist sindbesonderss gutgeeignet

Needle chart

Nahstörungen und ihre Beseitigung

Ursache:

Beseitigung:

1. Die Maschine laßt Stiche aus

Die Nadel ist nicht richtig eingesetzt.

EsistinefalscheNadeleingesetzt.

Die Nadel ist verbogen oder stumpf.

Die Maschine ist nicht richtig eingefadelt.

Die Nadel ist fur das Garn zu fein.

Nadel bis zum Anschlag hochschieben.

Flache Kolbenseite nach hinten.

Nadel System 130/705 H einsetzen.

Neue Nadel einsetzen.

Einfadelweg überprüfen.

Stärkere Nadel einsetzen.

2. Der Oberfaden reiSt

Aus vorgenommen Grunden.

Siehe unter 1.

BeizustarkerFadenspannung.

Fadenspannung regulieren.

Bei schlechtem oder knotigem Garn, oder bei solchem, das durch lange Lagerung zu trocken geworden ist.

Nur gutes Nähgarn verwenden.

3. Die Nadel bricht ab

Die Nadel ist nicht bis zum Anschlag eingesetzt.

Neue Nadel bis zum Anschlag schieben.

Die Nadel ist verbogen.

Neue Nadel einsetzen.

Die Nadel ist zu dunn oder zu dick.

Nadeltabelle beachten.

Durch Ziehen oder Schieben des Stoffes wird die Nadel verbogen und stöh auf die Stichplatte.

Maschine allein transportieren lessen.
Nahgut nur leicht führen.

Die Spulenkapsel ist nicht richtig eingesetzt.

Beim Einsetzen der Spulenkapsel diese bis zum Anschlag nach hinter schiben.

4. Die Naht ist nicht gleichmäßig

Die Spannung ist verstellt.

Ober- und Unterfadenspannung kontrollieren.

Zu starkes, knotiges oder hartes Garn.

Nur einwandfreiies Garn verwenden.

Der Unterfaden ist ungleich aufgespult.

Nicht freiendig aufspulen, sondern den Faden durch die Spulervorspannung lafen halten.

Fadenschlingen unterhalb oder oberhalb des Stoffes.

Richtig einfaden. Ober- und Unterfaden-spannung kontrollieren.

Ursache:

Beseitigung:

1. Die Maschine transportiert nicht oder nur unregelmäßig

Zwischen den Transporteur-Zahnreihen hat sich Nahstaub festgepreßt.

Stichplatte abnehmen, Nahstaub mit Pinsel entfern.

Transporteur ist versenkt.
Versenkchieber steht rechts.

Versenkscieber nach links stellen.

1. Die Maschine geht schwer

Fadenrestebefindensich in der Greiferbahn.

Fadenreste entfern und nur einen Tropfen Öl in die Greiferbahn geben.

1. Die Maschine nacht die Stiche auf den Tipptasten nicht (Modelle mit Zierstichen)

Zierstich-Einstellrad ist eingeschaltet.

Einstellrad ausschalten; auf den weißen Punkt stellen.

1. Elektronische Unterfadenüberwachung setzt aus (tiptronic)

Fadenreste und Schmutz sitzen in der Verschlußklappe über dem Kontrollauge, im Greiferraum, in der Spulenkapsel, hinter dem Greifer und auf dem zweiten Kontrollauge rechts hinter dem Greifer.

Fadenreste und Schmutz entfern; mit besonderer Vorsicht von dem zweiten Kontrollauge.

1. Das Nährlicht leuchtet und die Maschine lauft nicht (tiptronic)

Sicherung ist defekt.

Neue Sicherung einsetzen.

Wichtige Hinweise

Vor dem Auswechseln von Nahfüssen und Nadelin muß der Hauptschalter 104 ausgeschalten werden.

Die eingefadte Maschine nicht ohne Stoff in Bewegung setzen.

Beim verlassen der Maschine, auch kurzfristig, den Hauptschalter ausschalten. Dies ist wichtig, wenn Kinder in der Nähe sind.

Fault finding

Cause:

1. Machine skips stitches

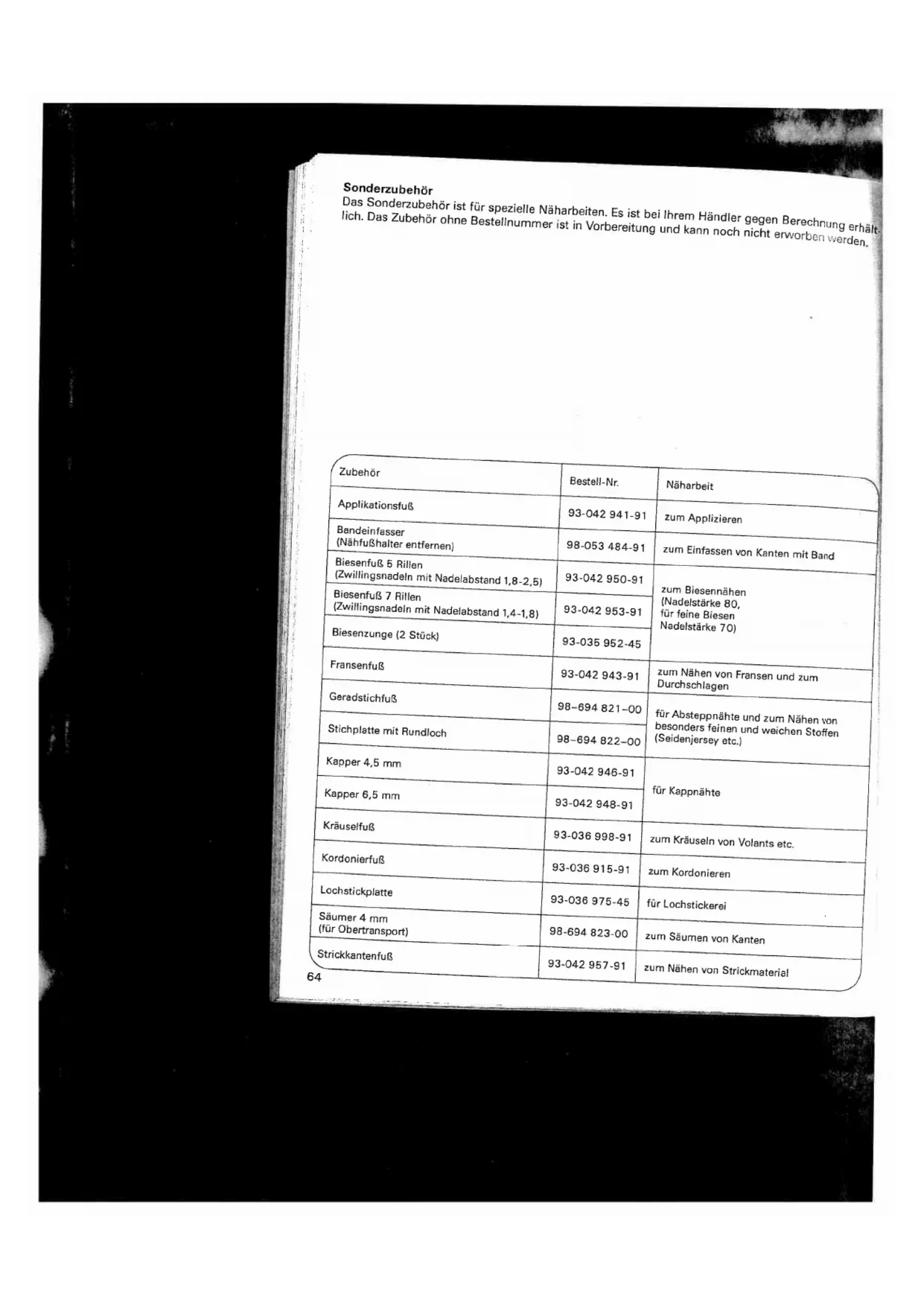

Das Sonderzubehör ist für spezielle Nährarbeiten. Es ist bei ihrem Handler gegen Berechnung erhältlich. Das Zubehör ohne Bestellnummer ist in Vorbereitung und kann noch nicht erworben werden.

Zubehör	Bestell-Nr.	Naharbeit
Applikationsfuß	93-042 941-91	zum Applizieren
Bandeinfasser(Nahfußhalter entfernen)	98-053 484-91	zum Einfassen von Kanten mit Band
Biesenfuß 5 Rillen(Zwillingsnadeln mit Nadelabstand 1,8-2,5)	93-042 950-91	zum Biesennähen(Nadelstärke 80,für feine BiesenNadelstärke 70)
Biesenfuß 7 Rillen(Zwillingsnadeln mit Nadelabstand 1,4-1,8)	93-042 953-91
Biesenzunge (2 Stück)	93-035 952-45
Fransenfuß	93-042 943-91	zum Nahlen von Fransen und zumDurchschiagen
Geradstichfuß	98-694 821-00	für Absteppnäthe und zum Nahlen vonbesonderss feinen und weichen Stoffen(Seidenjersey etc.)
Stichplatte mit Rundloch	98-694 822-00
Kapper 4,5 mm	93-042 946-91	für Kappnäthe
Kapper 6,5 mm	93-042 948-91
Kräuselfüß	93-036 998-91	zum Kräuseln von Volants etc.
Kordonierfuß	93-036 915-91	zum Kordonieren
Lochstickplatte	93-036 975-45	für Lochstickerei
Säumer 4 mm(für Obertransport)	98-694 823-00	zum Säumen von Kanten
Strickkantenfuß	93-042 957-91	zum Nahlen von Strickmaterial

Inhaltsverzeichnis

Anlasser 3.16

Doppler Stofftransport 18

Einstellrad fur Zierstiche (Modelle mit Zierstichen) 28

26 Elektrischer Anschlu 2

Elektronische Endgeschwindigkeitsvorwahr 30

Elektronische Unterfadenüberwachung 30

Fadenabschneider 17

Garnrolle aufschieben 11

Gluhlampe auswechseln. 46

Heften. 30

Knopflochnen 41-43

Nadel auswechseln 44

44 Nadelstellung unter und oben. 30

Nadeltabelle 30

Nahfue 48,49

36
Nahstorungen und ihre Beseitigung.. 56.57

56, 57

Nahwerk einschalten 7,9

7,9
Jutzstiche einstellen 34

24 25
Lutz- und Stretchstichkombinationen.. 36

26 Oberfaden einlagen und Nadel einfaden 13, 13

12, 13
überfadenspannung prufen. 10

programmtabelle 73-75

Beinigen und Olen 72-75

45
Rückwertsnahlen. 3

20
21
22
23
24

Konderzubehör 47

64
64
64

Boulen vorbereiten 38-40

4 40

6,7
[10] 38

Bule einlagen 8,9

Boulenkapsel einsetzen. 10

11
11
11
11
11

1. Schlange einstellen 19

19 19

15
15
15

1. Noplasten 25

Transporteurversenken 21

interfaden heraufholen 44

interfadenspannung prufen 14

10
handlungsnahfliche und Zubehorkastchen 24-25

1. 35
4. 39.

Special accessories

15.2.3.2.4.5.6.7.8.9.10.11.12.13.14.15.

Jiedini 35

iedini speciali 37

Die Tabelle zeigt die Programmnummer, den dazugehörenden Stich und darüber die Einstellung der Maschine. Bei allen

Programmen mit dem Hinweis „stretch" ist der Stichtlangen-Einsteller bis zum Anschlag auf „stretch" zu drehen. Bei allen

Nr.	Bezeichnung	Anwendung
01	Geradstich	Für alle Nährbeiten und einen 6 mm Ziersteppstich.
02	Zickzackstich	Vielfeitig anwendbar; zum Versäubern von Nähten, Applizieren, Spitzen einsetzen, Nären von Raupen-nähten, Sticken und Stopfen usw.
03	Knopflöcher	Ohne Drehen des Stoffes, nur tippen und das Knopf-loch ist fertig. Die Stichdichte lätt ist sich regulieren.
04	Stretch-3fach-Geradstich	Nähte, die etwas aushalten müssen, dehnen sich bei jeder Beanspruchung ohne zu reiben mit.
05	Stretch-3fach-Zickzackstich	Besonders flache, elastische Nahtverständigung, zum Beispiel für Miederwaren.
06	Elasticstich	Zum Einsetzen von Flicken oder Ausbessern von Rissen in dehnbarem Material.
07	Zierelasticstich	Zum Flicken einsetzen oder Risse ausbessern in dehnbarem Material oder für decorative Schmuck-nähte auf elastischen Geweben.
08	Kronenstich	Eine Schmucknaht, zum Beispiel für Nachthemden.
09	Elastischer Blindstich	Eine unsichtbare Saumnacht für dehnbare Materialien.
10	Langettenstich	Verziert zum Beispiel Taschentücher.

übrigen ist die Stichlänge nach Wunsch zu wahlen. In der Texttabelle sind Bezeich

nung und Anwendung der einzelnen Pro- gramme angegeben.

Nr.	Bezeichnung	Anwendung
11	Wabenstich	Zum Aufnahmen von Gummifäden oder zum Überdecken von Frotteenähten.
12	Fugenstich	Eine kräftige, dekorative Verbindungsnaht.
13	Florentinerstich schmal	Eine Saumdekoration, zum Beispiel für Bettwäsche.
14	Florentinerstich breit	Zum Beispiel für Schmucknähte an Schlafzimmertextilien.
15	Hahnentritt	Eine Ziernahlt, zum Beispiel für die Dekoration von Frühstückstisch-Textilien.
16	Griechenstich, breit	Eine klassische Dekorationsnaht für alle Unistoffe.
17	Wienerstich	Dekoriert zum Beispiel Servieten.
18	Wienerstich breit	Dekoriert zum Beispiel Tischdecken.
19	Griechenstich schmal	Eine klassische Dekorationsnaht für Unistoffe.
20	Muschelkantenstich	Effektvoller Kantenabschluss an zarten Materialien.

Nr.	Bezeichnung	Anwendung
21	Elastischer Kantenstich	Zum Einfassen von weniger fransenden Stoffkanten.
22	Muschelkantenstich schmal	Ein Dekorstich, zum Beispiel für Mädchenkleider.
23	Geschlossener Overlockstich	Zum schmückenden und materialgerechten Übernähen offener Saumkanten.
24	Wimpelstich	Eine dekorative Verbindungsnaht zum Aufnahmen von Borduren.
25	Geschlossener Overlockstich schmal	Zum Aufnahmen zarter Spitzen.
26	Türkischer Stich	Eine Absteppnaht auf Patchwork.
27	Overlockstich	Elastische Schließ- und Versäußerungsnaht für Maschenware.
28	Pfaffenstich	Ein festliches Ornament, zum Beispiel für Tischwäsche.
29	Overlockstich schmal	Eine zarte Randverzierung.
30	Kordelstich	Eine lockere Schmucknaht für luftige Bekleidung.
31	Blindstich breit	Für unsichtbare Saumnähte an dickeren Stoffen.
32	Blindstich schmal	Für unsichtbare Saumnähte an dünnen Stoffen.
33	Kaiserstich	Eine zarte Dekorationsnaht, zum Beispiel für Darentaschentücher.
34	Königsstich	Eine Dekorationsnaht, zum Beispiel für Kinderservieten.

35	36	37	38	39	40	41
L	L	H	H	H	L	H

42 stretch	43 stretch	44 stretch	45 stretch	46 stretch	47 stretch	48 stretch
		L1	L2	L3	L4	L5

Nr.	Bezeichnung	Anwendung
35	Wienerstich schmal	Dekoriert zum Beispiel Tischwäsche.
36	Griechenstich schmal	Eine klassische Dekorationsnacht für Unistoffe.
37	Pulloverstich breit	Elastische Schließ- und Versäuberungsnaft für Jerseymaterialien.
38	Pulloverstich mittel	Elastische Schließ- und Versäuberungsnaft für Polostoffe.
39	Pulloverstich schmal	Elastische Schließ- und Versäuberungsnaft für)dünne Jersey-Crepe.
40	Federstich	Eine schmückende Überdecknaht, zum Beispiel für Schürzen.
41	Holländerstich	Eine Ziernaht zum Beispiel für Kuchentextilien.
42	Schneckenstich	Eine Dekornaat, zum Beispiel für Badezimmerutensilien.
43	Webstich	Eine Schmucknaht, zum Beispiel für rustikale Kleider.
44	Diagonal-Stich	Eine Schmucknaht, zum Beispiel für moderne, schlichte Kleider.
45	Rosenstich	Eine Verzierungsnaht, zum Beispiel für duftige Damenkleider.
46	Zweigstich	Eine rassige Naht, zum Beispiel für Wanderkleider.
47	Randstich	Eine Schmucknaht, zum Beispiel für die Ränder von Taschen.
48	Dreiectsstich	Eine Ziernaat, zum Beispiel für Kindernachthemden.
