Tipronic 1151 - Machine à coudre PFAFF - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de machine	Machine à coudre électronique
Nombre de points de couture	Plus de 50 points de couture intégrés
Largeur de point maximum	7 mm
Longueur de point maximum	5 mm
Fonction de boutonnière	Automatique en 1 étape
Écran d'affichage	Écran LCD pour la sélection des points
Enfilage automatique	Oui, facilite l'enfilage du fil dans l'aiguille
Accessoires inclus	Pied de biche standard, pied pour boutonnière, canettes, aiguilles, etc.
Poids	Environ 6 kg
Dimensions	Environ 40 x 18 x 30 cm
Alimentation	220-240 V, 50/60 Hz
Maintenance	Nettoyage régulier de la machine, lubrification des parties mobiles
Garantie	2 ans
Normes de sécurité	Conforme aux normes CE, protection contre les surcharges

FOIRE AUX QUESTIONS - Tipronic 1151 PFAFF

Comment enfile-t-on la machine à coudre PFAFF Tipronic 1151 ?

Pour enfiler la machine, commencez par placer le fil sur le porte-fil, puis passez-le à travers le guide-fil supérieur, en suivant les numéros indiqués sur la machine. Ensuite, faites passer le fil dans le bras de tension, puis à travers le crochet et enfin dans l'aiguille.

Que faire si le fil se casse pendant la couture ?

Si le fil se casse, vérifiez d'abord que le fil est correctement enfilé et que la tension est réglée correctement. Assurez-vous également d'utiliser un fil adapté à votre tissu et de vérifier l'état de l'aiguille.

Comment régler la tension du fil sur la PFAFF Tipronic 1151 ?

La tension du fil peut être ajustée en tournant le bouton de tension situé sur le dessus de la machine. Commencez par un réglage intermédiaire et ajustez selon le type de tissu et la technique de couture que vous utilisez.

Pourquoi ma machine fait-elle des points irréguliers ?

Des points irréguliers peuvent être causés par une aiguille endommagée, un enfilage incorrect, ou une tension de fil mal réglée. Vérifiez l'aiguille, réenfilez la machine et ajustez la tension si nécessaire.

Comment nettoyer et entretenir ma PFAFF Tipronic 1151 ?

Pour nettoyer votre machine, débranchez-la et retirez la plaque à aiguille et le pied-de-biche. Utilisez une brosse douce pour enlever les peluches et les débris. Lubrifiez les parties mobiles avec une huile spéciale pour machine à coudre, conformément au manuel d'utilisation.

Quelle aiguille devrais-je utiliser pour différents types de tissus ?

Utilisez une aiguille universelle pour la plupart des tissus, une aiguille à jersey pour les tissus extensibles et une aiguille à denim pour les tissus épais. Assurez-vous que la taille de l'aiguille convient à l'épaisseur du tissu que vous cousez.

Que faire si la machine ne s'allume pas ?

Si la machine ne s'allume pas, vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Testez avec une autre prise si nécessaire. Si le problème persiste, consultez le service après-vente.

Comment changer la bobine sur la PFAFF Tipronic 1151 ?

Pour changer la bobine, soulevez le couvercle de la canette, retirez la bobine vide et insérez une nouvelle bobine en vous assurant que le fil est enroulé dans le sens correct. Refermez le couvercle après avoir fait passer le fil dans le guide.

La machine fait-elle des points en arrière ?

Oui, la PFAFF Tipronic 1151 est équipée d'un bouton de couture en arrière. Appuyez sur ce bouton pour coudre des points en arrière afin de sécuriser les coutures.

Où puis-je trouver le manuel d'utilisation pour ma machine PFAFF Tipronic 1151 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de PFAFF ou demandé auprès de votre revendeur local. Assurez-vous de disposer du modèle exact pour obtenir le bon manuel.

MODE D'EMPLOI Tipronic 1151 PFAFF

a) Toujours faire preuve de prudence et continuèlement surviller le travail.
b) Toujours debrancher la machine du secteur avant de quitter la machine, avant les travaux d'entretien et en cas de remplacement de pieces mecaniques ou d'accessoires.
(c) Puissance maximale admissible de I'ampoule: 15 Watts.

Enlever le couvercle de la valisette. Rabattre la poignee.Dans la case N sont ranges le rheostat a pedale et la notice d'emploi de la machine.

Ouvrir le couvercie 101.

Derouler le cable du rhéostat àPEDale.

Brancher le cable du rheostat sur la machine et poser le rheostat sur le sol.

Enforcer le bouton de l'interrupteur
général 104: la lampe s'allume.

Préparer le bobinage: Passer la main sous la boite de rangement et faire pivoter ci vers la gauche.

Ouvrir le capot 121 vers le bas.

Mettre la canette sur le dévidoir 119; le tenon N doit s'engager dans la fente O.
Inserire la spolina sullo spolatore 119 e girarla finché il perno N si inserisce nella fissura O.

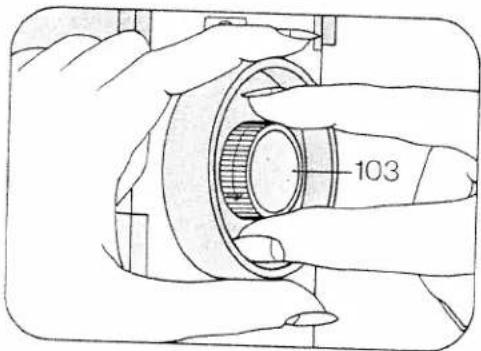

Débrayer le mecanisme: Retenir le volant et tournier le disque 103 vers l'avant.

Basculer le deuxième porte-bobines vers l'arrière.

Passer la bobine de fil et le petit drouleur P sur la broche porte-bobine.

Remplissage de la canette à partir d'une deuxieme houine.

Tournier l'interrupteur general. Basculer le guide-fil 127 vers l'avant. Passer le fil par le guide fil 125 puis, selon le dessin, dans le guide-fil 127, entre ce guide et le ressort de tension N. Enrouler le fil de quelques tours sur la canette et la pousse et bobiner. Pousser la canette garnie vers la gauche: la retirer, tirer le fil vers l'avant et le couper sur le coupe-fil O.

important: Veiller à ce que les fentes de maintien du fil de la bobine passée sur la broche se trouvent à droite.

Embrayage du mecanisme Retenir le volant et tourner le disque 103 vers l'arriere. Tourner le volant vers I'avant jusqu'à ce qu'il s'énclenche.

Remplissage de la canette avec le fil d'aiguille:

• Tourner l'interrupteur général. Embraye entrainement double. Relever le pied presseur a aiguille en position haute. Placer la canette sur le devidoir 119. Debrayer le mecanisme. Passer le fil d'aiguille sous le pied presseur, vers la droite par le passifil 127 avant de l'enrouler de quelques tours sur la canette et de pousser celle-ci vers la droite. Appuyer sur le rheostat et bobiner. Pousser la canette garnie vers la gauche, l'enlever et tirer le fil vers l'avant puis, le couper sur le coupe-fil N.

Avvolgere la spolina atraverso l'ago:

Embrayage du mecanisme Retenir le volant et tourner le disque 103 vers l'arriere. Tourner le volant vers I'avant jusqu'à ce qu'il s'enclenche.

Mise en place de la canette (N), le fil se déroulant vers l'arrière. Tirer le fil par la fente O jusqu'à l'ouverture P.

Tension du fil de canette: Laisser
pendre la canette garnie au fil de la
canette. Elle doit descendre graduelle-
ment quand on imprime a la main de
legeres saccades ascendantes. Rotation
de la vis Q vers la gauche: reduction de la
tension; rotation vers la droite: renforce-
ment.

Mise en place de la boîte à canette:

Tournier l'interrupteur general 104 sur "Arret". Relever le loquet N et glisser la boite a canette, l'ouverture P en haut, à fond sur le tourillon O.

Mise en place de la bobine de fil: Utiliser le dérouleur Q (petit diamètre) devant les petites bobines et le grand dérouleur R devant les grosses bobines.

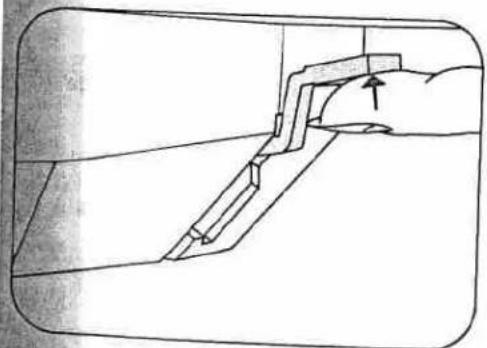

Passage du fil d'aiguille:

• Toumer l'interrupteur général 104 sur "Arrét". Aiguille et relever de fil en position haute. Tirer le fil dans la fente N selon les flèches, à gauche du passé-fil P; remonter par la fente O dans le relever de fil 126, redescendre par la fente O et passer le fil par le guide-fil droit au pince-aiguille. Appuyer sur la touche B (page 23).

Coucher le fil d'aiguille derrière le crochet Q et maintainir. Tirer l'enfilleur 110 entiere-ment vers le bas.

Basculer l'enfilleur vers I'avant par laiguille.

Accrocher le fil d'en bas sur le crochet R.

Basculer l'enfilleur vers l'arrière en lachant le fil et en laissant glisser l'enfilleur vers le haut. Ensuite faire passer le fil par le chas de laiguille.

Retanir le fil d'aiguille. Tourner le volant vers l'avant. Coudre un point. Tirer le fil de canette vers le haut à l'aide du fil d'aiguille.

Coucher les deux fils vers l'arriere a droite sous le pied presseur.

Remetre en place la boite de rangement 107 contre le bras.

Hauptschalter 104 ausschalten.
Stoff unter den Nährfuß legen.
- Switch off master switch 104. Place fabric under the sewing foot.
Tournier l'interrupteur général 104 sur "Arrêt". Placer du tissu sous le pied presseur.
Disinserire l'interrottre principale 104. Porre la stoffa除去i piedino.

Pour les tissus très écais, lever davantage le levier 114.

Abaisser la pedale du rhéostat. Plus la pedale sera abaissée, plus la Pfaff coudra vite.

Tension du fil d'aiguille 124

N = repere de réglage.

Position de réglage normale dans la plage blanche, entre 3 et 5. Tension d'autant plus forté que le chiffre est élevé. Contrôler à l'aide du point zigzag. Coudre quelques points. Les fils doivent se nouser dans l'épaissur des tissus.

Relever le levier 114. Dégager le tissu vers l'arrière.

Coupe-fil N. Coucher les fils dans la fente et les tirer vers le bas.

Entrainement double du tissu:

Il empêche le décalage des couches de tissu. Avant l'embrayage ou le débrayage, relever le pied presseur.

Doppiotrasporto:

Embrayage: Abaisser le pied entraineur 130 jusqu'à son encliguetage. Debravage:

Abaisser le pied légarement, le pousseur vers l'arrière et le laisser revenir vers le haut.

Abaisser la touche 117. La machine coud en arrirée aussi longtemps que la touche est maintainue en bas.

A, B, C Touches boutonnière
La touche B sert également à débrayer les touches enforcées et à déporter le point à gauche (voir page 27).

D Triple point zigzag elastique, 2 mm Point zigzag 2 mm

E Triple point zigzag elastique, 3,5 mm Point zigzag 3,5 mm

F Triple point zigzag elastique, 5 mm Point zigzag 5 mm

G Triple couture droite elastique Point droit

H Point pullover Point invisible

1 Point de surjet fermé Point d'assemblage

K Point de surjet Point bord coquille

L Point d'épi Point élastique décoratif

M Point nid d'abeille Point elastique

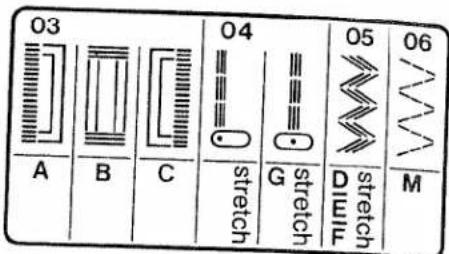

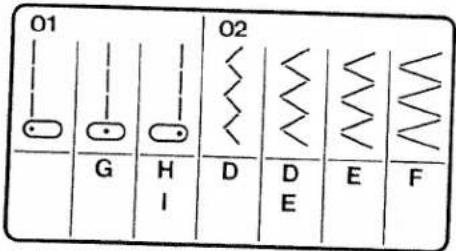

Dans le couvercle, vous trouvrez le tableau de programmes illustrant les points et les combinaisons de points. Dans le tableau sur les pages 80 à 83, vous trouvrez les indications correspondantes pour la couture.

Sur le modele 1171, il faut débrayer le régle-point pour points décoratifs si l'on peut coudre les points reproduits sur les touches. Pour ce faire, régler le point blanc face au repère de réglage, page 28.

I tasti automatici:

Réglage des points utilisaires:

(symboles blancs)

Appuyer sur la touche et regler la longueur de point désirée entre 1 et 6.

En appuyant également sur la touche G, tous les points zigzag et utilisaires sont réduits de moitié.

I punti utili:

(simboli bianchi)

Réglage des points élastiques:

(symbores rouges)

Appuyer sur la touche et regler le règlo-point de la longueur de points sur le symbole rouge, jusqu'à la butée.

Tous les points elastiques sont réduits de moitié en appuyant sur la touche G.

Points utilisaires et elastiques combinés:

Les combinaisons de points possibles sont indiquées, avec des conseils et idées, sur le tableau des points à la fin de ce mode d'emploi. Pour le point invisible elastique, par exemple, il faut enforcer les touches F et M et désir une longueur de point entre 1 et 4.

Départ du point droit:

Départ à gauche: appuyer sur la touche B

Départ au milieu: appuyer sur la touche G

Départ à droite: appuyer sur les touches

H et I

Disque de réglage des points d'ornamentation (Modèle avec points d'ornamentation):

Chaque point d'ornementation est désigné par une lecture-code. A l'aide du disque, N" placer la lecture-code du motif désiré sous le repère, O". Regler la longueur de point désirée entre 0,5 et 1.

Pour pouvoir coude les points utilisaires, débrayer le disque de réglage „N" des points d'ornamentation en plaçant le point blanc de ce disque sous le repère „O".

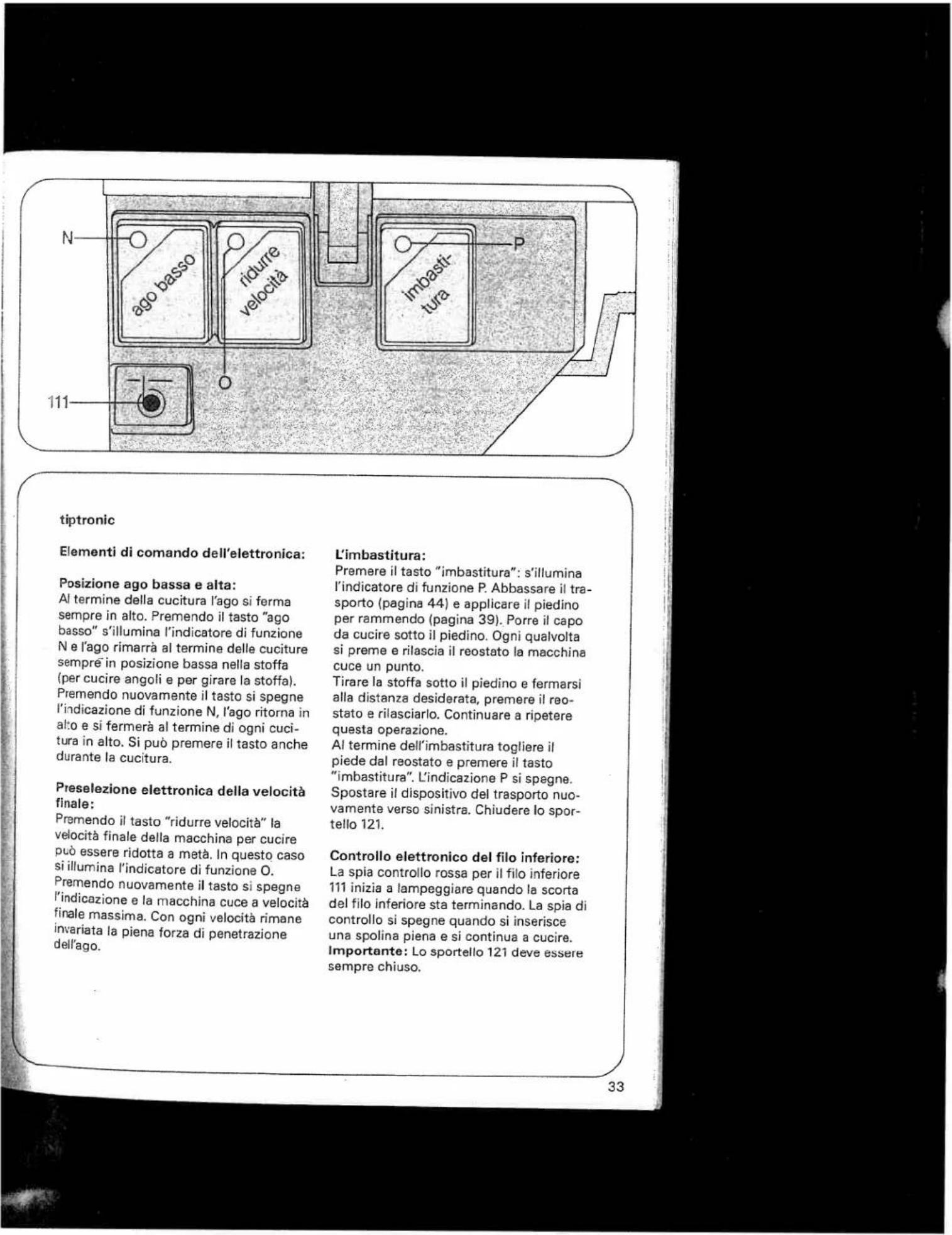

Organes de commande électroniques

Positionnement haut et bas de laiguille:

Après le dernier point de la couture, l'aiguille s'arrête toujours en haut. En,enfonce la touche "aiguille en bas",la lampetémoin N s'allume. et la aiguille s'immobilise, à chaque arrêt de la machine, en bas dans l'ouvrage (pour coudre les coins et tourner l'ouvrage).En appuyant à nouveau sur cette même touche, la lampe-témoin s'éteint, l'aiguille monte et s'immobilise en position haute à chaque arrêt de la machine.

La touche peut etre enfoncée meme en cours de couture.

Sélection électronique de la vitesse finale:

On pourra diminuer la vitesse finale de la couture à la moitié en,enfantant la touche "Couture à vitesse réduite".Ce faisant,la lampe-témoin O s'allume.En enfantant une nouvelle fois cette touche,la lampetémoin s'éteint et la machine coud à la vitesse finale maxime.

A toutes les vitesses, la force de penetration de laiguille est garantie.

Travaux de bâtissage:

Enfonce la touche "point bati" et la lampe-temoin P sallume. Abaisser la griffe (voir page 44) et fixer le pied a repriser (voir page 39). Mettre le tissu sous le pied presseur. Chaque fois que I'on appuié sur la pedale et la relache, la machine could un point.

Faire passer la matière sous le pied presseur et l'arreter à la longueur de point voulee et appuyer sur la pédale et la relachcher. Répéter continuèlement cette opération de couture. Àpès avoir terminé le batissage, lâcher la pédale et enforcer la touche "point bâti". Ce faisant, la lampetémoin P s'éteint. Pousser le bouton abaisse-griffe vers la gauche. Refermer le cache 121.

Contrôle électronique du fil de canette La lampe-témoin rouge 111 commence à clignoter lorsque le fil de canette s'épuise. La lampe-témoin s'éteint lorsqu'une canette garnie est mise en place et que l'on continue à coudre.

Important: Le cache 121 doit toujours être fermé.

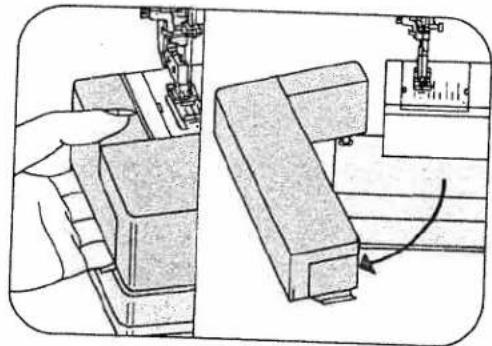

Passer la main sous la boite de rangement et faire pivoter celle-ci vers la gauche.

Boite de rangement et accessoires: Enlever la boite de rangement N, l'ouvr et enlever la boite d'accessoires P. Sous celle-ci se trouve le casier O. Figure Q you montre comment ranger les pieds presseurs, les aiguilles et les canettes.

10 pied presseur normal
1 pied pour points décoratifs, avec entrainment supérieur
2 pied pour points décoratifs, sans entrainment supérieur
3 pied à point invisible et pour surjet
4 pied pour poser les fermétures à glissière et pour picûres au bord
5 pied à boutonnieres
6 pied a repriser
7 pied ourleur
8 guide-bord

Remplacement de la semelle du pied presseur: Mettre la machine hors circuit à l'interrupteur général 104. Relever aiguille. Abaiser la semelle du pied à l'arrière et la lever à l'avant. Le pied a boutonnieres est à pousser vers le bas à l'avant.

Mise en place de la semelle du pied presseur: Abaiser le levier du pied presseur, déplacer la semelle de manière que les étriers N s'engagent dans les rainures O.

P et Q servent à fixer les accessoires. R est la vis de fixation du support de semelle.

Semelles de pieds presseurs

( accessories courants)

O pied presseur normal
1 pied pour points décorats, avec entrainment supérieur
2 pied pour points decoratifs,
Sans entrainement supérieure
3 pied à point invisible et pour surjet
4 pied pourposer les fermétures à glissière et pour piqères au bord
5 pied à boutonnieres
6 pied à repriser
7 pied ourleur
8 guide-bord

Piedini (di corredo)

Pied a point invisible et pour surjet: Couture au point invisible (N): Déplacer le guide Q à gauche par la vis P. Le guide est réglé pour la pénétration de l'aiguille dans le tissu. La cassure du tissu supérieur longe le bord du guide R.

Couture au point de surjet (O): Tourner le guide Q par la vis P vers la droite jusqu'à la butée. Le tissu longe le bord R du guide.

Lever la barre a aiguille. Déplacer l'étrier P
vers l'arrière et le maintainir. Introduire le tenon de la semelle dans le trou N; la fourche R entoure la barre du pied presseur; introduire le pied jusqu'à la butée.
Lacher l'étrier P; il se pose sur la vis de maintien O. Ensuite desserrer la vis O.
En reprisant de la laine, enfilier le fil de laine dans le guide S.

Pied pour fermeture à glissière (Pied à piquer au bord avec guide-bord) (N): Déplacer la semelle du pied vers la gauche ou vers la droite et l'encliqueter dans cette position.

Guide-bord (O): Glisser le guide-bord dans le trou Q régler la distance souhaïée et resserrer ensuite la vis P.

Réglage de la boutonnière:

Appuyer sur la touche C. Regler la tension du fil d'alguille dans la zone boutonnieres sur 3. Fixer la semelle boutonniere. Regler la densite des points dans la zone boutonniere N. Introduire le fil de passage dans la semelle comme suit: Coucher le fil sur le crochet arriere et le pincer dans le pincefil O. Pendant la couture la flèche P couilisse le long de l'échelle graduée R. Ainsi, il est possible de déterminer la longueur de la boutonniere. Utiliser du fil à coudre fin.

Les illustrations ne montrent pas la semelle du

pied presseur.

Exécution de boutonnières:

Tirer la semelle mobile vers I'avant jusqu'à la butée.

1 Exécuter la première lèvre à la longueur désirée. [f]
2 Appuyer sur la touche B et la maintenir pendant 4 à 6 points d'arrêt. Maintenir la matière. [1] Relâcher la touche.
3 Appuyer sur la touche A. Executer la deuxieme lèvre dans la même longueur que la première. [1]
4 Appuyer sur la touche B et la maintenir pendant 4 à 6 points d'arrêt. Maintenir la matière. [T] Relacher la touche.
5 Brider par quelques points de nouage. Enlever la matière. Tenir le fil de passage légerement tendu et le couper.
6 Ouvrir la boutonniere.

Important!

Sur les modèles tipmatic, l'aiguille est à placer en haut lorsque le symbole [f] apparait dans la description de l'opération de ccuture.

Nous recommandons d'executer une boutonniere a titre d'essai sur le vetelement avant de commencer a coudre les boutonnières.

Tourner I'interrupteur general 104 sur "Arret". Desserrer la vis N et retirer laiguille. Engager aiguille neue (le meplat du talon vers l'arriere) jusqu'à la butée et serrer la vis.

Come cambiare l'ago (sistema 130/705 H):

Transporteur versenken:

Klappe 121 Offnen

Abaisissement de la griffe:

Ouvrir le cache 121 et déplacer le curseur àbaissée-griffe dans le sens P = griffe escamotée; le déplacer vers O pour la couture.

Nettoyage et huiage:

Sortir la fiche de la prise murale. Remon
ter le plaque a aiguille N à l'arrière et
I'enlever vers O. A I'aide d'un pinceau,
nettoyer la griffe et le compartment du
crochet. Nettoyer le contrôleur du fil de
canette comme-dessit page 61. Ne pas
huiler la machine. Ne verser que de temps
a autre une goutte d'huile dans la cour
siere du crochet (cf. croquis ci-dessus).

Changement de I'ampoule: Sortir la fiche de la prise murale. Fermer le couvercle et redresser la poignee. Engager le guide-bord dans la fente entre le capot et le carter ainsi que dans la rainure O. Abaisser et maintainir le corps de I'ampoule. Tourner I'ampoule dans le sens N et I'enlever. Placer I'ampoule neue de manière que les tenons glissent dans les fentes P. Pousser I'ampoule vers le haut et la tourner vers O. Enlever le guide-bord.

Remplacement du fusible:

Sur la fiche de la prise murale. A l'aide d'un tournevis, tourner le support du fusible N d'un quart de tour à gauche, le lacher et l'enlever. Engager le fusible neuf dans la support, l'enforcer à l'aide du tournevis et le fixer en le tournant d'un quart de tour à droite. (Fusible F2A). Les machines à 110 V ne disposent pas de fusibles.

tiptronic

Tableau des aiguilles

Lechoix de la pointe d'aiguille adequate est très important et garantit de更好地esultats.

Matières: lègères		Matières: moyennes		Matières: lourdes
Aiguilles: 60 70 75		Aiguilles: 80 90		Aiguilles: 100 110 120
Pointes d'aiguille
Désignation	Forme de pointe	Pointe et chas de l'aiguille	Utilisations
130/705 H Grosseur de l'aiguille: 70, 80		pointe bille fine	Aiguille universelle pour tissus synthétiques maille fine, lin fin, chiffon, batiste, organdi,tissus laine, velours, pour coutures d'orne-mentation et pour broderies
130/705 H-SUK Grosseur de l'aiguille: 70 à 110		pointe bille moyenne	Tissus tricotés grande maille, tissus maille,Lastex, Interlock, Quiana, Simplex
130/705 H-PS Grosseur de l'aiguille: 75 à 90		pointe bille moyenne	Aiguille Stretch, spécialément développée pour machines Pfaff. Convient tout particulie-mentation pour tissus stretch et maille délicats.
130/705 H-SKF Grosseur de l'aiguille: 70 à 110		grande pointe bille	Lycra grande maille (gaines, combinés, etc.) Lycra, Simplex, Lastex
130/705 H-J Grosseur de l'aiguille: 90 à 110		pointe ronde pointue	Croisié, vêtements de travail, lins lourds, blue-jeans, toile à voles fine
130/705 H-LR Grosseur de l'aiguille: 70 à 120		pointe coupante à droite	Cuir, daim, veau, chevreau
130/705 H-PCL Grosseur de l'aiguille: 80 à 110		pointe coupante avec rainure obli-que (à gauche)	Similicuir, plastique, feuilles plastiques,toile cirée
130 H-N Grosseur de l'aiguille: 70 à 110		petite pointe bille, chas long	Piqûres avec soie à boutonnière ou fil synthétique 30/3
130/705 H-Wing Grosseur de l'aiguille: 100		pointe pour broderies ajours	Coutures après très décoratives sur tissus fins, organdi, batiste.

Tableau des aiguilles

Désignation	Longueur de point	Largeur de point	Espacement des aiguilles	Utilisations
130/705 H-ZWI Grosseur: 80	2,5 mm	-	1,6 mm	nervures normales
130/705 H-ZWI Grosseur: 80	2,5 mm	-	2,0 mm
Grosseur: 90	2,5 mm	-	2,5 mm	nervures larges
Grosseur: 100	2,5 mm	-	3,0 mm	nervures extra-larges
Grosseur: 100	3,0 mm	-	4,0 mm
Coutures d'ornamentation avec aiguilles jumelées Avant la couture d'ornamentation, tournez le volant et contrôlez si les aiguilles pénétrent impeccable-ment dans la plaque. Ainsi vous ne risque pas que les aiguilles casset au cours de la couture.
Motifs au point d'ornamentation/Motifs au point zigzag
130/705 H-ZWI Grosseur: 80	0,5-1,5 mm	large	1,6 mm	Ornements Orlmentations
Grosseur: 80	0,5-1,5 mm	étroite	2,0 mm	Ornements Orlmentations
Grosseur: 80	0,5-1,5 mm	étroite	2,5 mm	Ornements Orlmentations
Ourllet aujourd/Aiguille double spéciale
130/705 H-ZWI-H Grosseur: 80	2,0-3,0 mm	très étroite	-	Effet décoratif d'oulet ajustés.Sont particulière-ment appropriésles tissus très apprêts et lebatiste.
Grosseur: 100	2,0-3,0 mm	très étroite	-

Tabella degli aghi

Causes de dérangements et remèdes

Causes:

Remèdes:

1. Points manqués

Laiguille n'est pas place selon les prescriptions.

Engager laiguille à fond, le méplat du talon vers l'arrière.

Laigille n'est pas du système prescrit.

N'utiliser que des aiguilles du système 130/705 H.

Laiguille est deformede ou epoinee.

Utiliser une aiguille neue.

L'enfilage n'est pas correct

Contrcler les passages du fil.

L'iguille est trop fine pour le fil.

Metre en place une aiguille plus forte.

2.Casse du fil d'aiguille

Pour les causes précités.

Voir 1

Tensions trop fortes.

Régler convenablement les tensions.

Fil de mauvaise qualite, noueux ou cassant.

N'employer que du fil de qualité.

3. Casse d'aguille

Laiguille n'est pas engagée à fond.

Introduire la nouvelle aiguille à fond.

Laiguille est deformede.

Remplacer laiguille.

Laiguille est trop grosse ou trop fine.

Tenir compte du tableau des aiguilles.

En tirant ou poussant l'ouvrage, laiguille devie sur la plaque a aiguille.

Laisser la machine entrainer seule.

La boîte à canette n'est pas introduite correctement.

Guider légerement l'ouvrage.

4. Couture laissant à désirer

La tension est déréglée.

Vérifier les tensions des fils d'aiguille et de crochet.

Le fil est trop gros noueux ou dur.

N'utiliser que des fils de bonne qualite.

Canette irregulierement garnie.

Ne pas bobiner a main libre mais faire passer le fil par la pretension du dévidoir.

Des bouches de fil se forment sur ou sous l'ouvrage.

Veiller à l'enfilage correct; contrôler les tensions des fils.

Causes:

Remèdes

5. La machine n'entraine pas ou irregularément

Bourres agglomerées entre les dents de la griffe.

Enlever la plaque a aiguille, oter les bourres au pinceau.

Griffe abaisée (levier de marche arrêt en position droite).

Placer le bouton abaisse-griffe a gauche.

6. La machine est bloquée

Des bribes de fil se sont prises dans la coursière du crochet.

Enlever les bribes de fil etmettre une goutte d'huile dans la courriere.

1. La machine ne coucd pas les points commandés par touche. (Modèle avec points d'ornamentation)

Le disque de réglage des points d'ornamentation est embrayed.

Débrayer ce disque; le placer sur le point blanc.

1. Défaillance du contrôle électronique du fil de canette (tiptronic)

Des bribes de fil et de la poussiere se trouvent dans le cache au-dessus de l'organe de contrôle, dans le compartment crochet, dans la boite à canette, derriere le crochet et sur le second organe de contrôle se trouvant à droite derriere le crochet.

Enlever les bribes de fil et la poussiere en faisant tres attention au second organe de surveillance.

1. La lampe déclairage est allumée mais la machine ne fonctionne pas (tiptronic)
   Fusible défectueux.

Remarques importantes

Pour remplacer le pied presseur et laiguille, placer l'interrupteur général 104 sur "Arrêt".
Ne jamais mettre en marche la machine enfilée sans tissu sous le pied presseur.
Ne pas oublier de tous jours débrayer l'interrupteur général, même si l'on ne quitte la machine que pour quelques instants. Cela estURTOUT NECSSAIRE s'il y a des enfants dans la même piece.

Accessoires spéciaux

Ces accessoires pour des travaux particuliers sont en vente chez vous dépositaire Pfaff contre factu-ration.

Les pieces sans referrer sont en préparation. Elles seront livrables à une date ultérieure.

Accessoires	Références	Opérations
Pied pour applications	93-042 941-91	applications
Bordeur(enlever support du pied)	98-053 484-91	bordage
Je de pieces pour nèvres, complément:Pied à nèvres, 5 rainures (aiguillesjumelées en écartements de 1,8-2,5 mm)	93-042 950-91	couture de nèvres(aiguilles n° 80;pour nèvres fines,aiguilles n° 70)
Pied à nèvres, 7 rainures (aiguillesjumelées en écartements de 1,4; 1,8 mm)	93-042 953-91
2 languettes pour nèvres	93-035 952-45
Pied pose franges	93-042 943-91	couture de frangesi pâtissage
Pied pour point droit	98-694 821-00	surpécères et coutures sur tissustrès fins et souples (jersey de soie)
Plaque à aiguille avec trou rond	98-694 822-00
Rabatteur 4,5 mm	93-042 946-91	coutures rabattues
Rabatteur 6,5 mm	93-042 948-91
Pied fronceur	93-036 998-91	fronçement de volants, etc.
Pied guide-cordonnet	93-036 915-91	pose de cordons
Plaque pour broderie à jour	93-036 975-45	broderies à jours
Ourleur 4 mm(pour entrainment supérieur)	98-624 823-00	ourlage
Pied guide-bord pour tricot	93-042 957-91	coutures tissus-mailles

Table des matieres

Abaisissement de la griffe.

Accessoires speciaux 44

Boites de rangement et accessoires 68

Branchementelectric 34,35

Causes de dérangements et remèdes 2

Changement de I'ampoule 60, 61

Changement de la semelle du pied presseur 46

Coupe-fil 36

Couture en marche arrriere 17

Départ du point droit. 20

Dissque de réglage des points d'ornamentation 27

Modèle avec points d'ornamentation)

Embrayage du mecanisme. 281

Execution de boutonnieres 7,9

Mise en place de la bobine de fil 42et43

Mise en place de la boite à canette 11

11

lettoyage et huiage. 10

message du fil d'aiguille. 45

eds speciaux 12

38 à 40

1. Pointe combinées (modèle avec points d'ornamentation) 29

positionnement haut et bas de laquille 26

éparation du bobinage 31

Lagage des points elastiques 41

glage de la longueur du point 25

19

implacement de la guille. 24

implacement du fusible. 44

mplissage de la canette avec le fil d'aiguille 47

9

7

ction electronique de la yitesse finale 16

melles de pieds presseurs 32

Jcleau des programmes 37

deau des aiguilles 80 à 83

lesions des fils 48et49

sion du fil de canette 16

aux de battissage 23

Accessorifuoriorrdo

Tableau des programmes

Le tableau indique le numero du programme, le schema du point correspondant et les différents réglages à effectuer

sur la machine. Pour tous les programmes poursuves de la mention "stretch", le bouton réglant la longueur du point est à tourné.

No	Désignation des points	Utilisations
01	Point droit	Point de base pour exécuter les coutures et pour réaliser un point décoratif de 6 mm (surpiques)
02	Point zigzag	Emplois multiples: surfilage, applications, incrustations de dentelle, nervures, broderies ...
03.	Boutonnière	Sans tourner l'ouvrage; il suffit d'appuyer sur des touches: densité des points réglable
04	Triple couture point droit	Coutures élastiques soumises à effort; elles s'étrent sans cassure du fil (pantalons de ski ... )
05	Triple point zigzag	Renforcement de coutures élastiques (gaines, combinés, soutiens-gorge ... )
06	Point zigzag piqué	Pose de pieces ou raccomodage dans les tissus élastiques
07	Point zigzag fantastie	Pose de pieces ou raccomodage dans les tissus élastiques ou encore pour coutures décoratives sur tissus élastiques
08	Point de couronne	Couture décorative pour lingerie de nuit ...
09	Point invisible élastique	Ourllets invisibles sur tissus élastiques
10	Point d'anse	Couture décorative sur les mouchoirs

à fond sur la position "stretch". Pour les autres programmes, la longueur du point peut êtrecision à volonté. Dans le

tableau descriptif figurent les designations et les applications des differents points.

No	Désignation des points	Utilisations
11	Point nid d'abeille	Pose de fils élastiques (smocks) et couture d'assemblage sur tissu éponge
12	Point d'écaille	Couture d'assemblage décorative très résistante
13	Point de Florence étroit	Pour décorer les bords
14	Point de Florence large	Couture décorative sur parures de lit
15	Point pied-de-poule	Couture décorative sur nappes et serviettes
16	Point grec large	Couture décorative classique sur tous les tissus fins
17	Point de Vienne	Couture décorative sur les serviettes
18	Point de Vienne large	Couture décorative sur les nappes
19	Point grec	Couture décorative classique sur les tissus unis
20	Point cocotte	Réalisation d'un bord coquille

No	Désignation des points	Utilisations
21	Point de surfilage élastique	Surfilage des tissus qui s'effilent facilement
22	Point cocotte étroit	Couture décorative sur les robes de fillettes
23	Point overlock fermé large	Pour fixer et raccomoder les bords et exécuter des ourlets apparents sur les sous-vêtements
24	Point fanion	Couture d'assemblage décorative pour la pose de ganges
25	Point overlock fermé étroit	Pose de dentelle fine
26	Point turc	Couture sur patchwork
27	Point overlock	Assemblage et surfilage élastique sur tissus à mailles
28	Point de paon	Couture décorative élégante, notamment sur le linge de table
29	Point overlock étroit	Délicate cordure décorative
30	Point de corde	Couture décorative fine pour vêtements légers
31	Point invisible large	Ourlets invisibles sur tissus moyens et épais
32	Point invisible étroit	Ourlets invisibles sur tissus fins
33	Point de l'Empereur	Fine couture décorative sur les mouchoirs féminins...
34	Point du Roi	Couture décorative sur serviettes de table pour enfants...

No	Désignation des points	Utilisations
35	Point de Vienne étroit	Couture décorative, notamment sur le linge de table ...
36	Point grec étroit	Couture décorative classique sur tissus unis
37	Point de tricot large	Assemblage et surfilage du jersey
38	Point de tricot moyen	Assemblage et surfilage des articles de bonneterie
39	Point de tricot étroit	Assemblage et surfilage du jersey fin
40	Point d'épi	Couture décorative sur tabliers ...
41	Point hollandais	Couture décorative, entre autres sur le linge de cuisine ...
42	Point d'escargot	Couture décorative pour le linge de téléphone ...
43	Point de tissage	Couture décorative sur robes folkloriques ...
44	Point en diagonale	Couture décorative sur robes de coupe simple ...
45	Point de rose	Couture décorative sur robes vaporeuses ...
46	Point de branche	Couture décorative, notamment sur les robes sport ...
47	Point de cordure	Couture décorative, notamment sur les bords de poches
48	Point triangle	Couture décorative sur chemises de nuit d'enfants ...
