BEDIENUNGSANLEITUNG KM60 Hartke

ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen. Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter "gefährlicher Spannung" im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht. Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten Informationsmaterial näher beschrieben werden.

Wichtige Sicherheitsvorkehrungen

1. Lesen Sie alle Anleitungen, bevor Sie das Gerät in Betrieb nehmen.
2. Bewahren Sie diese Anleitungen für den späteren Gebrauch gut auf.
3. Bitte treffen Sie alle beschriebenen Sicherheitsvorkehrungen.
4. Befolgen Sie die Anleitungen des Herstellers.
5. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit.
6. Verwenden Sie zur Reinigung des Geräts nur ein feuchtes Tuch.
7. Blockieren Sie keine Belüftungsöffnungen. Nehmen Sie den Einbau des Geräts nur entsprechend den Anweisungen des Herstellers vor.
8. Bauen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmeklappen, Öfen oder anderen Geräten (inklusive Verstärkern) ein, die Hitze erzeugen.
9. Setzen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei flache, unterschiedlich breite Pole. Ein geerdeter Stecker hat zwei flache Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient Ihrer Sicherheit. Wenn der vorhandene Stecker nicht in Ihre Steckdose passt, lassen Sie die veraltete Steckdose von einem Elektriker ersetzen.
10. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknickt werden kann. Achten Sie hierbei besonders auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am Gerät.
11. Ziehen Sie den Netzstecker des Geräts bei Gewittern oder längeren Betriebspausen aus der Steckdose.
12. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Eine Wartung ist notwendig, wenn das Gerät auf irgendeine Weise, beispielsweise am Kabel oder Netzstecker beschädigt wurde, oder wenn Flüssigkeiten oder Objekte in das Gerät gelangt sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr wie gewohnt betrieben werden kann oder fallen gelassen wurde.

Geführter Rundgang - Vorderseite 21

Geführter Rundgang - Rückseite....22

Hartke KM60 und KM100 Keyboard Amp einrichten und einsetzen .....23

KM60 und KM100 Setups....25

Technische Daten 48

ESPAÑOL

Introducción....28

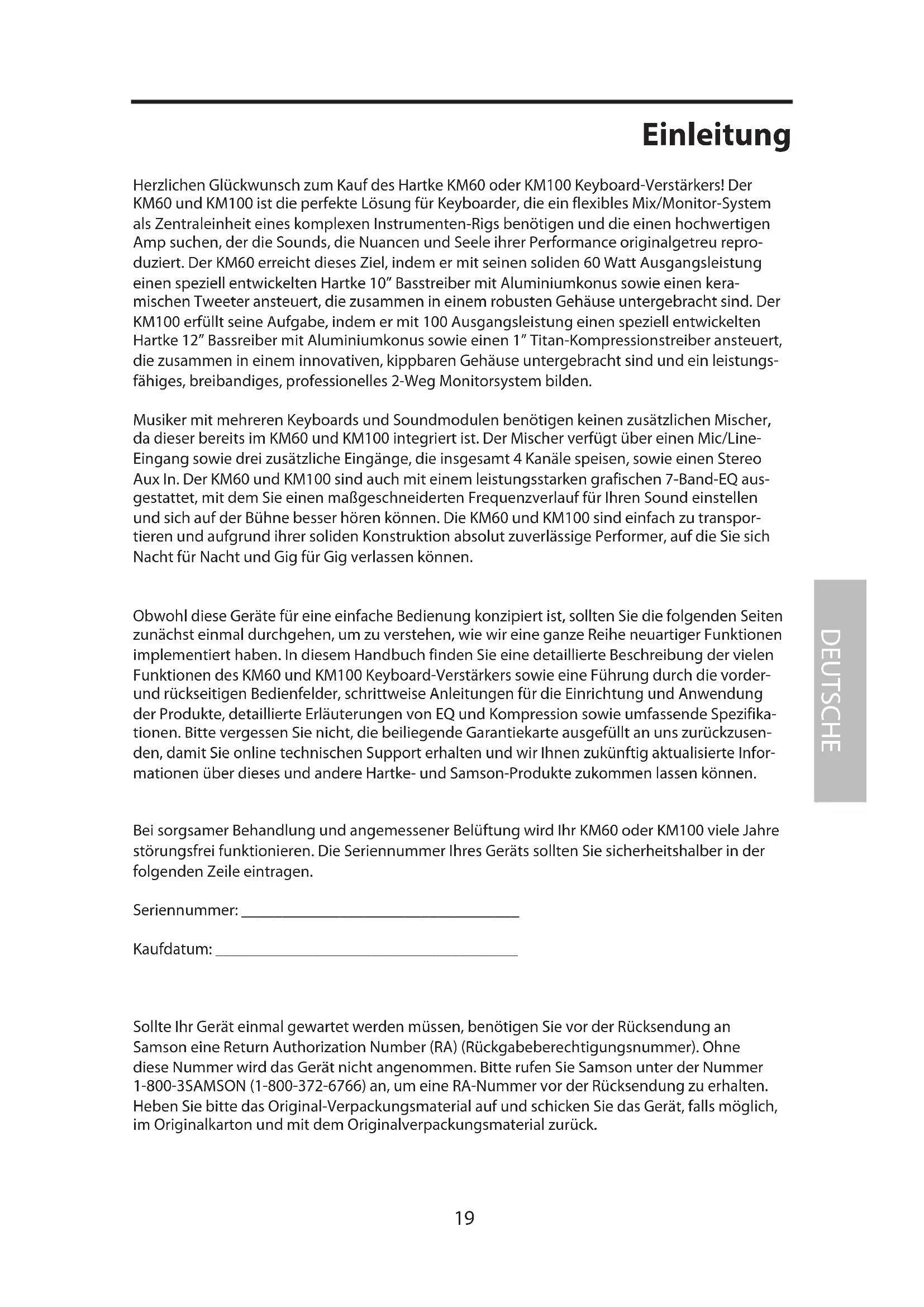

Herzlichen Glückwunsch zum Kauf des Hartke KM60 oder KM100 Keyboard-Verstärkers! Der KM60 und KM100 ist die perfekte Lösung für Keyboarder, die ein flexibles Mix/Monitor-System als Zentraleinheit eines komplexen Instrumenten-Rigs benötigen und die einen hochwertigen Amp suchen, der die Sounds, die Nuancen und Seele ihrer Performance originalgetreu reproduziert. Der KM60 erreicht dieses Ziel, indem er mit seinen soliden 60 Watt Ausgangsleistung einen speziell entwickelten Hartke 10" Basstreiber mit Aluminiumkonus sowie einen keramischen Tweeter ansteuert, die zusammen in einem robusten Gehäuse untergebracht sind. Der KM100 erfüllt seine Aufgabe, indem er mit 100 Ausgangsleistung einen speziell entwickelten Hartke 12" Bassreiber mit Aluminiumkonus sowie einen 1" Titan-Kompressionstreiber ansteuert, die zusammen in einem innovativen, kippbaren Gehäuse untergebracht sind und ein leistungsfähiges, breibandiges, professionelles 2-Weg Monitorsystem bilden.

Musiker mit mehreren Keyboards und Soundmodulen benötigen keinen zusätzlichen Mischer, da dieser bereits im KM60 und KM100 integriert ist. Der Mischer verfügt über einen Mic/Line-Eingang sowie drei zusätzliche Eingänge, die insgesamt 4 Kanäle speisen, sowie einen Stereo Aux In. Der KM60 und KM100 sind auch mit einem leistungsstarken grafischen 7-Band-EQ ausgestattet, mit dem Sie einen maßgeschneiderten Frequenzverlauf für Ihren Sound einstellen und sich auf der Bühne besser hören können. Die KM60 und KM100 sind einfach zu transportieren und aufgrund ihrer soliden Konstruktion absolut zuverlässige Performer, auf die Sie sich Nacht für Nacht und Gig für Gig verlassen können.

Obwohl diese Geräte für eine einfache Bedienung konzipiert ist, sollten Sie die folgenden Seiten zunächst einmal durchgehen, um zu verstehen, wie wir eine ganze Reihe neuartiger Funktionen implementiert haben. In diesem Handbuch finden Sie eine detaillierte Beschreibung der vielen Funktionen des KM60 und KM100 Keyboard-Verstärkers sowie eine Führung durch die vorder- und rückseitigen Bedienfelder, schrittweise Anleitungen für die Einrichtung und Anwendung der Produkte, detaillierte Erläuterungen von EQ und Kompression sowie umfassende Spezifikationen. Bitte vergessen Sie nicht, die beiliegende Garantiekarte ausgefüllt an uns zurückzusenden, damit Sie online technischen Support erhalten und wir Ihnen zukünftig aktualisierte Informationen über dieses und andere Hartke- und Samson-Produkte zukommen lassen können.

Bei sorgsamer Behandlung und angemessener Belüftung wird Ihr KM60 oder KM100 viele Jahre störungsfrei funktionieren. Die Seriennummer Ihres Geräts sollten Sie sicherheitshalber in der folgenden Zeile eintragen.

Seriennummer: ____

Kaufdatum: ____

Sollte Ihr Gerät einmal gewartet werden müssen, benötigen Sie vor der Rücksendung an Samson eine Return Authorization Number (RA) (Rückgabeberechtigungssnummer). Ohne diese Nummer wird das Gerät nicht angenommen. Bitte rufen Sie Samson unter der Nummer 1-800-3SAMSON (1-800-372-6766) an, um eine RA-Nummer vor der Rücksendung zu erhalten. Heben Sie bitte das Original-Verpackungsmaterial auf und schicken Sie das Gerät, falls möglich, im Originalkarton und mit dem Originalverpackungsmaterial zurück.

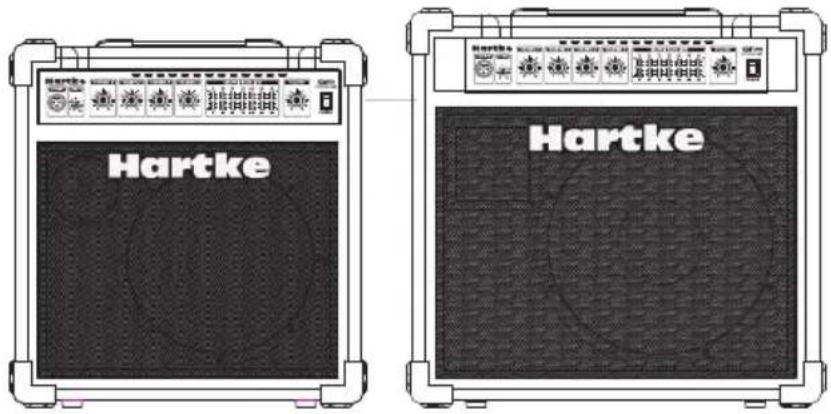

Features des Hartke KM60 und KM100 Keyboard-Amps

Die Hartke KM60 und KM100 Keyboard-Amps bieten alle modernen Ideen der Keyboard-Verstärkung. Die wichtigsten Features sind:

• 4-Kanal Keyboard-Mischer/Amp mit 2-Weg Boxensystem.
- Mikrofon-Eingang plus 3 zusätzliche Mono-Eingangskanäle.
- Der KM60 und der KM100 steuern mit jeweils 60 und 100 Watt sauberer Hartke-Power das interne 2-Weg Boxensystem an.
- Der KM60 und KM100 erzeugen ihre rockenden Bässe jeweils mit einem speziell entwickelten 10" und 12" Hartke-Basstreiber mit Aluminiumkonus.
- Zur Übertragung der hohen Frequenzen des Keyboard-Rigs verwendet der KM60 einen keramischen Tweeter und der KM100 einen Titan-Kompressionstreiber mit 1" Trichter.
- Mit dem grafischen 7-Band-EQ lässt sich der Gesamtklang des Keyboard-Monitors detail liert gestalten.
- Mit dem innovativen Kickback-Gehäusedesign des KM100 lässt sich der Klang nach oben zum Keyboarder projezieren.
• Die robuste Konstruktion macht den KM60 und KM100 zum idealen Tourbegleiter.
• 3 Jahre erweiterte Garantie.

Geführter Rundgang - Vorderseite

Hartke CHIN METER POWER CHANNEL 1 CHANNEL 2 CHANNEL 3 CHANNEL 4 GRAPHIC EQUALIZER VOLUME KM100 KEYBOARD AMP

1. Channel 1 MIC IN - XLR-Eingang des rauscharmen Mikrofon-Preamps von Kanal 1.
2. AUX IN/CD - An den CD-Eingang Ihres Amps der KM-Serie können Sie einen tragbaren CD-, Cassetten-, Mini Disk- oder MP3-Player anschließen, um zu voraufgezeichneten Tracks zu jammen oder ein Riff Ihres Lieblingsstücks zu lernen.
3. Channel 1 Volume - Mit diesem Drehregler steuern Sie den Gesamtpegel des Channel 1-Eingangs.
4. Channel 2 Volume - Mit diesem Drehregler steuern Sie den Gesamtpegel des Channel 2-Eingangs.
5. Channel 3 Volume - Mit diesem Drehregler steuern Sie den Gesamtpegel des Channel 3-Eingangs.
6. Channel 4 Volume - Mit diesem Drehregler steuern Sie den Gesamtpegel des Channel 4-Eingangs.
7. Graphic Equalizer - Mit diesen Slidern können Sie die Klangansprachekurve des Systems "zeichnen", indem Sie die sieben schmalbandigen Frequenzbereiche (100 Hz, 250 Hz, 500 Hz, 1 kHz, 2.5 kHz, 5 kHz und 10 kHz) um maximal 12 dB verstärken oder bedämpfen und somit das Hauptausgangssignal des KM100 beeinflussen. In der einrastenden Mitteposition des Sliders ("0") bleibt der gewählte Frequenzbereich unbeeinflusst (also linear). Wenn man den Slider nach oben schiebt (über die "0" Position in Richtung "+12"), wird der gewählte Frequenzbereich verstärkt. Wenn man den Slider nach unten schiebt (unter die "0" Position in Richtung "-12"), wird der gewählte Frequenzbereich bedämpft. Weitere Infos erhalten Sie im Abschnitt "Über den Equalizer" auf den Seiten 9 - 10 dieses Handbuchs.
8. Volume - Mit diesem Drehregler steuern Sie den Gesamtpegel des KM60- oder KM100-Amps.
9. Power-Schalter - Damit schalten Sie den KM60 oder KM100 ein/aus.

Geführter Rundgang - Rückseite

A N382 www.hartke.com DESIGNED AND ENGINEERED IN THE UNITED STATES BY HARTKE Hartke 100 WATT KEYBOARD AMPLIFIER SERIAL NUMBER SPEAKER OUT & OHSE PHONES KM100 DIRECT OUT C D E GH3 CH1 CH4 CH2 AUX IN F G H

A NETZEINGANG - Schließen Sie hier das mitgelieferte standard IEC-Netzkabel an.
B. Direct Out XLR - An diesem Ausgang liegt das symmetrische Signal des KM60/KM100 Mischerausgangs an, das an den Mischer der Haupt-PA angeschlossen werden kann.
C. Channel 3-Eingang - 1/4" Klinkenbuchse zum Anschließen von Line-Pegel-Signalen. Verbinden Sie diesen Eingang mit Mono-Signalquellen.
D. Channel 1-Eingang - 1/4" Klinkenbuchse zum Anschließen von Line-Pegel-Eingangssignalen von Keyboards, Drum Machines usw.
E. Aux Input - Cinch-Eingänge zum Anschließen eines externen Line-Pegel-Signals, z. B. von CD- und MP3-Playern oder Soundkarten.
F. SICHERUNG - Für den Nutzer zugängliche Sicherung.
G. PHONES - An diese standard 1/4" Stereo-Buchse können Sie alle Stereo-Kopfhörer (600 Ohm oder weniger) anschließen. Wenn Sie die Headphone-Buchse mit einem Stecker belegen, wird der Boxen-Ausgang abgetrennt und Sie können den KM60 oder KM100 als Übungsverstärker verwenden. Der Pegel des zu den Kopfhörern geleiteten Signals wird von der Einstellung des Output-Reglers bestimmt — die Kopfhörer übersteuern bei der gleichen Pegeleinstellung wie eine angeschlossene Box.

VORSICHT: Da sogar die kleinsten Amps der KM-Serie extrem hohe Kopfhörerpegel erzeugen können, sollten Sie den Volume-Regler anfänglich immer auf das Minimum zurücksetzen und dann langsam aufdrehen. Besonders Klickgeräusche sind ein Anzeichen von Verzerrungen und möglichen Beschädigungen der Kopfhörer (und/oder Ihres Gehörs!) – lassen Sie es nicht soweit kommen!

H. Speaker Out - 1/4" Klinkenbuchse zum Anschließen des internen Lautsprechers (nur KM100).
I. Channel 4-Eingang - 1/4" Klinkenbuchse zum Anschließen von Line-Pegel-Eingangssignalen von Keyboards, Drum Machines usw.
J. Channel 2-Eingang - 1/4" Klinkenbuchse zum Anschließen von Line-Pegel-Eingangssignalen von Keyboards, Drum Machines usw.

Hartke KM60 und KM100 Keyboard Amp einrichten und einsetzen

KM200 Elementarer Betrieb

CH 3 CH 1 CH 4 CH2

Ihr Hartke KM60 oder KM100 Keyboard Amp lässt sich problemlos in wenigen Minuten einrichten:

1. Entfernen Sie zunächst das gesamte Verpackungsmaterial (heben Sie es für zukünftige Wartungsarbeiten am Gerät auf) und entscheiden Sie dann, wo das Gerät physisch aufgestellt werden soll. Um potentielle Überhitzungsprobleme zu vermeiden, muss die Rückseite frei bleiben und eine gute Belüftung um das gesamte Gerät herum möglich sein.
2. Schließen Sie den 3-poligen Netzstecker an eine geerdete Netzsteckdose an. Schalten Sie den Amp aber noch nicht ein.

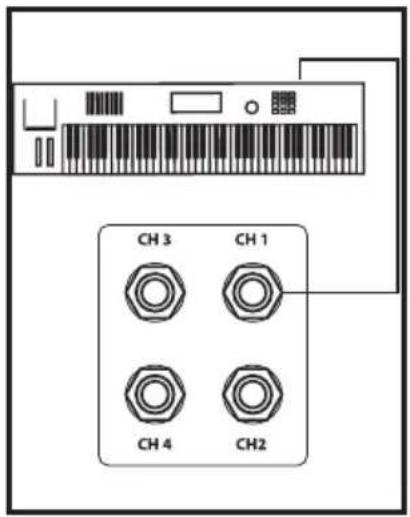

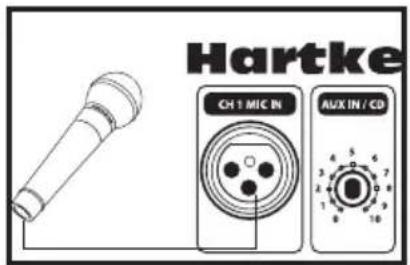

3. Schließen Sie Ihre Keyboards und/oder Drum Machines über standard Musikinstrumentenkabel an die geeigneten rückseitigen Eingangsbuchsen an. Schließen Sie bei Bedarf ein niederohmiges Mikrofon an den vorderseitigen Channel 1 XLR-Mikrofoneingang an.

Hartke CH 1 MIC IN AUX IN / CD

VORSICHT: Hartke-Amps können sehr hohe Ausgangspegel erzeugen. Bei voller Leistung können sie angeschlossene Lautsprecher, egal welcher Marke, Größe und Konfiguration, beschädigen. Angeschlossene Lautspreche sollten nicht zu stark belastet werden, da dies zu dauerhaften Schäden und einer Leistungsverringerung des gesamten Systems führen kann. Wenn die angeschlossenen Lautsprecher sich extrem stark bewegen, regeln Sie Ihr System sofort zurück oder verringern Sie mittels EQ- und/oder Kompressionsregler die Stärke der subharmonischen (extrem tieffrequenten) Signale.

GRAPHIC EQUALIZER 80 160 919 680 1.33k 2.8k 8.3k [phone] 1.33k 2.8k 8.3k 80 160 919 480 1.33k 2.8k 8.3k

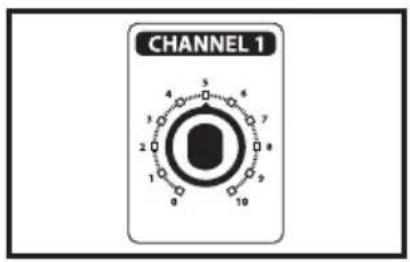

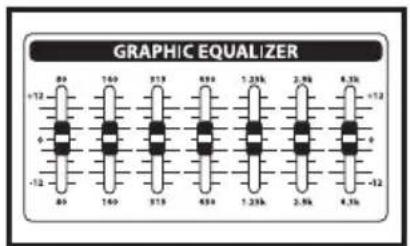

1. Stellen Sie den Haupt-Volume-Regler auf "0" (ganz nach links) und die Kanal-Volume-Regler auf "5" (12 Uhr-Position) ein. Stellen Sie dann die Slider des grafischen EQs auf die mittlere 0dB-Position ein.

CHANNEL 1 3 4 5 6 7 8 9 10

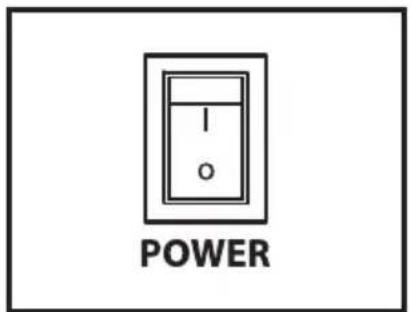

1. Drücken Sie den vorderseitigen Power-Schalter, um den Verstärker einzuschalten.

POWER

Hartke KM60 und KM100 Keyboard Amp einrichten und einsetzen

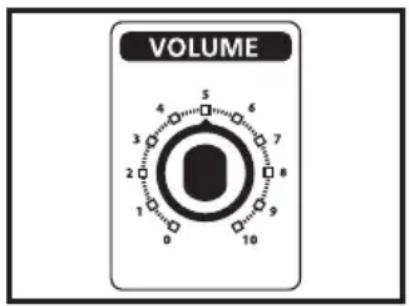

1. Drehen Sie den Ausgangspegel Ihres Keyboards auf etwa 3/4 auf, spielen Sie auf dem Keyboard und drehen Sie gleichzeitig den Haupt-Volume-Regler langsam auf, bis der gewünschte Pegel erreicht ist. Wenn Sie bereits bei niedrigen Master Volume-Einstellungen des Amps Verzerrungen hören, verringern Sie den Ausgangspegel Ihres Keyboards (oder suchen Sie nach einem defekten Kabel).
2. Experimentieren Sie dann mit dem grafischen EQ des KM60 oder KM100. Stellen Sie zunächst alle sieben Slider auf ihre lineare, mittig einrastende "0" Position ein. Spielen Sie dann auf Ihrem Keyboard und bewegen Sie nacheinander alle Slider. Weitere Infos finden Sie im Abschnitt "Über den Equalizer" auf Seite 26-27 dieser Anleitung. Wenn Sie eine Einstellung am grafischen EQ gefunden haben, die Ihr Instrument und Ihren Spielstil ergänzt, sollten Sie sie für den zukünftigen Gebrauch notieren.

Wenn Sie nach den obigen Schritten vorgegangen sind und immer noch Schwierigkeiten auftreten, rufen Sie den Samson Technical Support (516-932-1062) zwischen 9 und 17 Uhr (EST) an.

1. Ihr Amp der KM-Serie verfügt über einen AUX/CD-Eingang, an den Sie einen tragbaren CD-, Cassetten-, Mini Disk- oder MP3-Player anschließen können, um zu voraufgezeichneten Tracks zu jammen oder ein Riff Ihres Lieblingsstücks zu erlernen. Tatsächlich können Sie jedes Line-Pegel-Signal, inklusive Keyboard oder Drum Machine, mit dem AUX-Eingang verbinden. Verwenden Sie für den Anschluss an den AUX-Eingang standard Cinch-Kabel. Stellen Sie die Balance zwischen Track und Keyboard mit dem Pegelregler des CD-Players oder anderen Line-Pegel-Geräts ein. Drehen Sie hierzu den Pegelregler des angeschlossenen Geräts zunächst ganz zurück und drehen Sie ihn dann langsam auf, bis eine gute Balance mit dem Keyboard erreicht ist.

2. Testen Sie den Kopfhörer-Ausgang, indem Sie den Volume-Regler auf Minimum einstellen (ganz nach links) und dann einen standard Stereo-Kopfhörer an die rückseitige Phones-Buchse anschließen. Spielen Sie auf dem Keyboard und drehen Sie den Volume-Regler langsam auf — Sie sollten Signale aus dem Kopfhörer, aber nicht aus dem angeschlossenen Lautsprecher hören.

KM60 und KM100 Setups

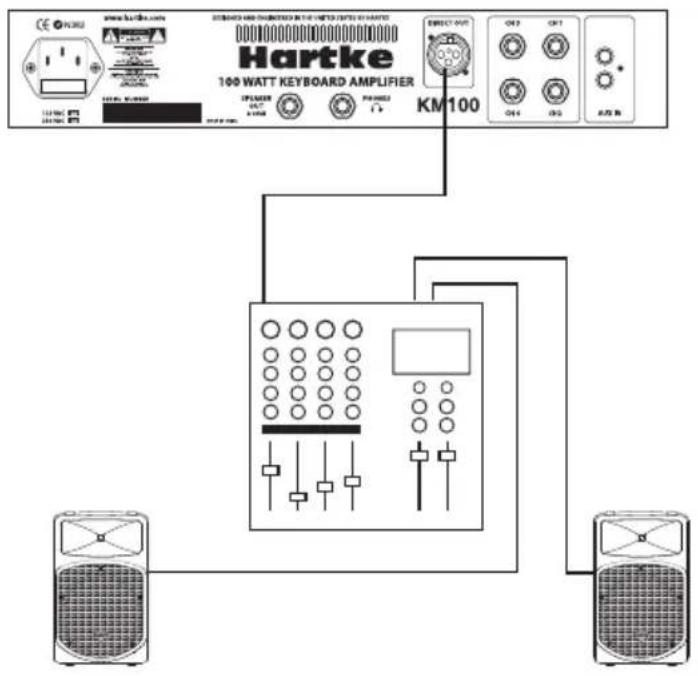

Direct Out verwenden

Der KM60 und KM100 verfügen über eine Direct Out-Buchse zum Anschluss an das Haupt-PA-System. Über diese elektronisch symmetrierte XLR-Buchse können Sie die Signale des KM60 oder KM100 zu einem professionellen Mischpult leiten oder die Signale abgreifen und in den Mikrofon-Eingang des Haupt-PA-Mischpults einspeisen. Das an dieser Buchse anliegende Ausgangssignal ist niederohmig (100 Ohm) und besitzt einen Ausgangspegel von ungefähr -30 bis -20 dB. Über die Direct Out-Buchse können Sie auch Signale zu einem externen Amp mit einer Eingangsempfindlichkeit von -10 dB leiten.

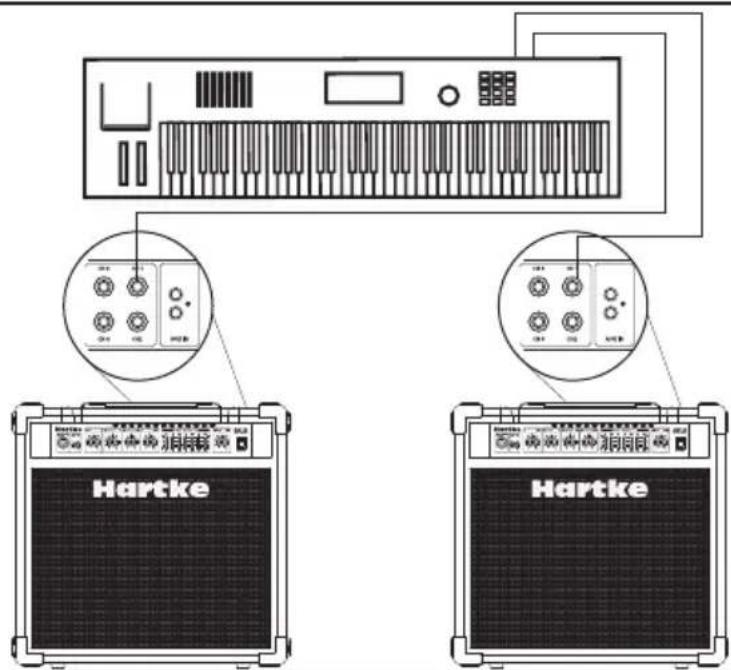

Sie können zwei KM60 oder KM100 in Stereo betreiben, indem Sie den linken Ausgang Ihres Keyboards mit einem KM60 oder KM100 verbinden und den rechten Ausgang des Keyboards mit einem zweiten KM60 oder KM100. Sie können dieses Setup für bis zu vier Stereo-Keyboards oder Drum Machines unter Verwendung der Kanäle 1 - 4 jedes Amps der KM-Serie wiederholen.

Der Hartke KM60 oder KM100 Keyboard-Amp gibt Ihnen mit der EQ-Bearbeitung eine enorme Kontrolle über die Klanggestaltung Ihres Keyboard-Rigs. Um die Arbeitsweise eines EQs zu verstehen, sollten Sie wissen, dass jeder natürlich auftretende Klang aus einem breiten Spektrum von Tonhöhen bzw. Frequenzen besteht, die auf einzigartige Weise kombiniert sind. Diese Mischung verleiht jedem Klang seine spezielle Klangfarbe. Mit den EQ-Reglern können Sie Sounds verändern, indem Sie bestimmte Frequenzbereiche verstärken oder bedämpfen — dies funktioniert so ähnlich wie die Bass- und Treble-Regler Ihres HiFi-Verstärkers, nur wesentlich präziser. Der KM60 oder KM100 bietet Ihnen ein höchst wirksames Werkzeug zur Gestaltung des Gesamtklangs Ihres Keyboards: ein grafischer Equalizer mit sieben schmalen Frequenzbändern und einer Verstärkung/Bedämpfung von 12 dB.

Der grafische 7-Band-EQ verfügt über sieben Slider, die jeweils einem der schmalen Bänder entsprechen (100 Hz, 250 Hz, 500 Hz, 1 kHz, 2.5 kHz, 5 kHz und 10 kHz). Damit können Sie die gewünschte Klangkurve Ihres Systems "zeichnen". Steht ein Slider in der Mitteposition ("0"), ist er wirkungslos. Wenn man ihn über die Mitte hinaus schiebt (in Richtung "+12"), wird die spezielle Frequenz verstärkt. Wenn man ihn unter die Mitte hinaus schiebt (in Richtung "-12"), wird der Frequenzbereich bedämpft. Wir haben diese Frequenzbereiche sorgfältig ausgewählt, da sie am besten auf Keyboard-Signale wirken. Der tiefste Slider (100 Hz) wirkt beispielsweise auf die allertiefsten hörbaren Frequenzen (tatsächlich können die meisten Menschen nur Frequenzen bis 20 Hz hören), während die höchsten vier Slider auf den Mitten- und Höhenbereich wirken.

Um herauszufinden, wie die einzelnen Slider des grafischen EQs auf den Klang Ihres speziellen Keyboards wirken, beginnen Sie mit der linearen Einstellung aller sieben Bänder (also alle sieben Slider in der zentrierten "0" Position).

Über den Equalizer

Schieben Sie dann die einzelnen Slider nach-einander nach oben und unten und achten Sie genau auf deren Wirkung. Wenn Sie alle EQ-Regler um den gleichen Betrag hochschieben, erzielen Sie die gleiche Wirkung wie durch Aufdrehen des Volume-Reglers. Umgekehrt hat ein Runterschieben der Regler um den gleichen Betrag die gleiche Wirkung wie das Zurückdrehen des Volume-Reglers. Beide Ansätze sind wenig sinnvoll (dafür steht ja der Volume-Regler zur Verfügung!)

Bei der Arbeit mit dem Equalizer sollte man normalerweise zunächst einmal nach den zu bedämpfenden Frequenzbereichen und nicht so sehr nach den zu verstärkenden Bereichen suchen. Wenn Sie einen Frequenzbereich verstärken, verstärken Sie dadurch auch das gesamte Signal. Besonders eine zu hohe EQ-Verstärkung der tiefen Frequenzen kann zu Überlastungsverzerrungen führen und sogar angeschlossene Lautsprecher beschädigen.

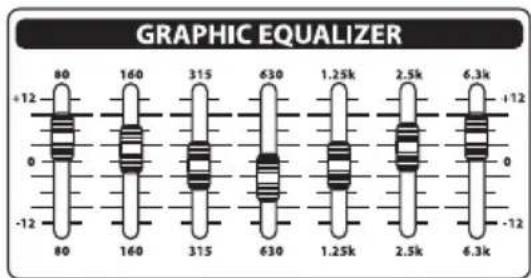

Welchen speziellen EQ Sie auf Ihr Keyboard-Signal anwenden, hängt sehr stark von Ihrem speziellen Instrument, persönlichen Geschmack und Spielstil ab. Hier sind dennoch einige allgemeine Vorschläge:

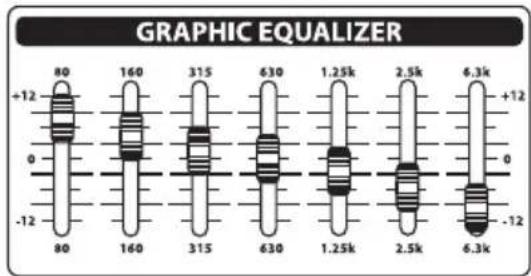

• Für einen supertiefen Reggae- oder Techno-Basssound verstärken Sie etwas die tiefen Frequenzen und bedämpfen etwas die höchsten Frequenzen (die Mitten bleiben linear oder werden etwas bedämpft). Siehe Abbildung rechts.
• Um einen „Schuhkarton“-Klang zu beseitigen und dem Instrument einen HiFi-Charakter zu verleihen, bedämpfen Sie die Mitten und lassen die tiefen und hohen Frequenzbereiche linear. Siehe Abbildung rechts.

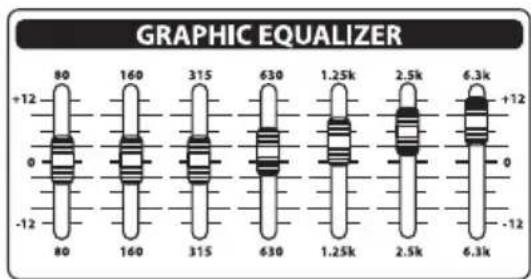

• Für einen hellen, durchdringenden Sound, verstärken Sie die Höhen und hohen Mitten. Siehe Abbildung rechts.
• Richtig gute EQ-Einstellungen für bestimmte Instrumente oder Songs sollten Sie sich notieren (so etwas vergisst man superschnell!).

Vergessen Sie beim Experimentieren mit den EQ-Reglern des KM60 oder KM100 nicht, dass Ihr Keyboard wahrscheinlich auch über EQ-Regler verfügt. Experimentieren Sie also mit beiden Möglichkeiten.

Nominal-Eingangspegel

Mic-Eingang (CH1) -50 dBu.

Line-Eingang (CH1 - CH4) -20 dBu.

Nominal-Ausgangspegel

Line Out +4 dBu

Stereo Line 0 dBu

Nenn-Ausgangsleistung

KM60 60 Watt

KM100 100 Watt

Grafischer 7-Band-EQ (Hauptausgang) ±12 dB, Mitte @ 100 Hz, 250 Hz, 500 Hz,

Ch1-4 Eingang 1/4" Klinke

Mic-Eingang XLR

Line-Ausgang XLR

Aux In Left und Right Cinch

Headphone-Ausgang TRS 1/4" Klinke

Speaker-Ausgang 1/4" Klinke (nur KM100)

Lautsprechersystem-Impedanz (Ohm) 4 Ohm

Bass-Treiber

KM100 12" Hartke Spezial-Treiber mit Aluminium-

KM60 10" Hartke Spezial-Treiber mit Aluminium-

Höhen-Treiber

KM100

KM60 keramischer Tweeter

Gewicht

KM100 34 kg (74.8 lbs.)

KM60 20 kg (50 lbs.)

Abmessungen

KM100 Höhe: 47.88 cm (18.85") Breite: 50.17 cm

KM60 Höhe: 43.18 cm (17") Breite: 42.09 cm

(19.75") Tiefe: 38.48 cm (15.25")

(16.5") Tiefe: 28.30 cm (11.25")
