Produkttyp	Hi-Fi-Anlage
Marke	JVC
Modell	CAUXG45
Abmessungen Hauptgerät (B × H × T)	175 mm × 246 mm × 415 mm
Abmessungen Lautsprecher (B × H × T)	145 mm × 246 mm × 212 mm (pro Stück)
Gewicht Hauptgerät	6,2 kg
Gewicht Lautsprecher	2,2 kg (pro Stück)
Stromversorgung	230 V, 50 Hz
Leistungsaufnahme Standby	0,9 W (Display aus)
Ausgangsleistung	80 W pro Kanal RMS (6 Ω, 1 kHz, 10 % THD)
Kompatible Lautsprecherimpedanz	6 Ω bis 16 Ω
FM-Empfangsbereich	87,50 MHz – 108,00 MHz
AM-Empfangsbereich (MW)	522 kHz – 1629 kHz
Unterstützte Audioformate	CD-Audio, CD-R/RW (CD-Audio, MP3), USB (MP3), DAP
AUX-Eingang	Empfindlichkeit: 150 mV (NIV 1) oder 500 mV (NIV 2), Impedanz 47 kΩ
USB	Version 1.1, Anschluss vorne
Audiofunktionen	SOUND TURBO, AHB PRO, Bass-/Höhenregelung (BASS/TREBLE)
Radiofunktionen	RDS (PS, PTY, RT), Enhanced Other Networks, 30 FM-Senderplätze, 15 AM
Wiedergabefunktionen	Zufallswiedergabe, programmierte Wiedergabe (32 Titel), Wiederholung (1/ALL/GR), Resume, Kindersicherung
Timer	3 Tages-Timer, Abschalttimer, automatische Bereitschaft
QP Link	Automatische Umschaltung auf AUX bei Erkennung eines Audiosignals
Mitgeliefertes Zubehör	Fernbedienung, Batterien, FM-Antenne, AM-Rahmenantenne
Wartung	Mit einem weichen Tuch reinigen; CDs von der Mitte nach außen abwischen
Sicherheit	Nicht öffnen, Feuchtigkeit vermeiden, ausreichende Belüftung sicherstellen, Lüftungsöffnungen nicht blockieren
Reparatur	Keine vom Benutzer reparierbaren Teile; Händler kontaktieren

Häufig gestellte Fragen - CAUXG45 JVC

Wie stelle ich die Uhr der Anlage ein?

Drücken Sie mehrmals CLOCK/TIMER, bis 'CLOCK' erscheint. Verwenden Sie die Tasten oder, um die Stunden einzustellen, und drücken Sie dann SET/RESUME. Stellen Sie die Minuten auf die gleiche Weise ein und bestätigen Sie mit SET/RESUME. 'CLOCK OK' wird angezeigt.

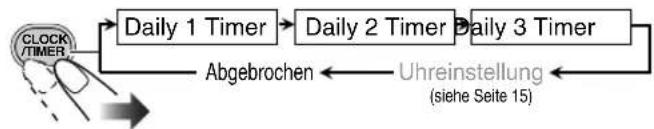

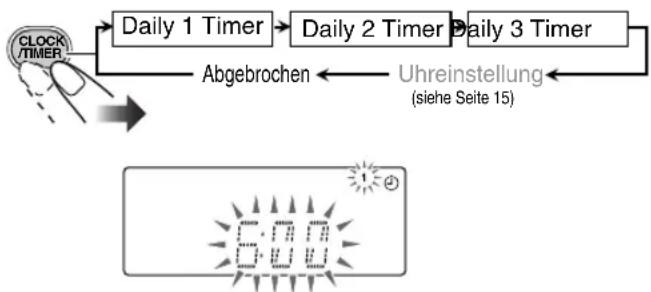

Wie verwende ich den Tages-Timer zum Aufwecken?

Drücken Sie mehrmals CLOCK/TIMER, um 'Daily 1 Timer', 'Daily 2 Timer' oder 'Daily 3 Timer' auszuwählen. Folgen Sie den Schritten: Stellen Sie die Einschaltzeit, die Ausschaltzeit, die Quelle (TUNER FM/AM, CD, AUX, USB) und die Lautstärke ein. Bestätigen Sie jeden Schritt mit SET/RESUME. Schalten Sie die Anlage dann mit STANDBY/ON in den Bereitschaftsmodus.

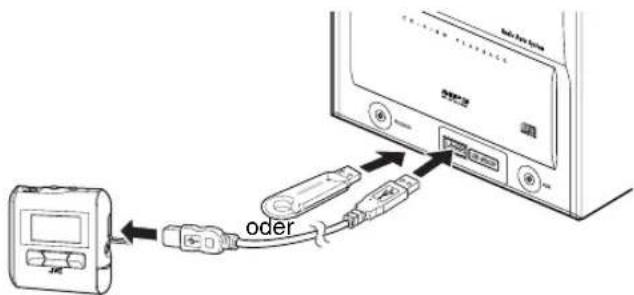

Wie schließe ich einen USB-Stick an die Anlage an?

Schließen Sie den USB-Stick direkt an den USB MEMORY-Anschluss an der Vorderseite des Geräts an. Verwenden Sie keinen USB-Hub. Wählen Sie dann auf der Fernbedienung oder am Gerät die Quelle USB MEMORY aus. Die Wiedergabe kann automatisch starten. Zum Trennen stoppen Sie zuerst die Wiedergabe und warten Sie, bis das Gerät ausgeschaltet ist.

Wie programmiere ich die Wiedergabereihenfolge einer CD?

Drücken Sie vor dem Start der Wiedergabe PROGRAM. Verwenden Sie die Zifferntasten, um die gewünschte Titelnummer auszuwählen (z. B. 1 für Titel 1, 0 dann 1 5 für Titel 15). Drücken Sie nach jeder Auswahl SET/RESUME. Wiederholen Sie den Vorgang, um bis zu 32 Titel zu programmieren. Starten Sie die programmierte Wiedergabe mit CD ▶||.

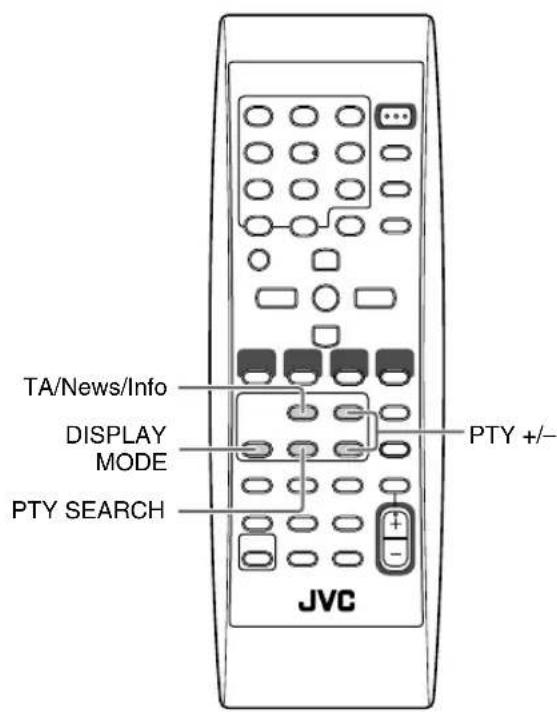

Wie zeige ich den Stationsnamen mit RDS an?

Drücken Sie während des Hörens eines FM-Senders mehrmals RDS, um durch die Informationen zu blättern: PS (Stationsname), PTY (Programmtyp), RT (Textnachricht). Wenn der Sender diese Daten nicht sendet, wird 'NO PS', 'NO PTY' oder 'NO RT' angezeigt.

Wie aktiviere ich die QP-Link-Funktion?

Drücken Sie auf der Fernbedienung QP LINK. Die QP-Link-Anzeige leuchtet auf. Wenn ein Audiosignal am AUX-Eingang erkannt wird, schaltet die Quelle automatisch auf AUX um und die Anlage schaltet sich ein, wenn sie sich im Bereitschaftsmodus befand. Zum Deaktivieren drücken Sie erneut QP LINK.

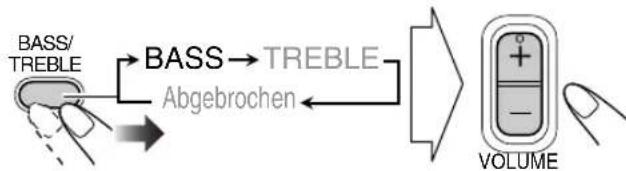

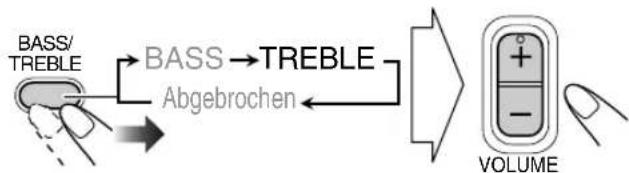

Wie stelle ich Bass und Höhen ein?

Verwenden Sie die Tasten BASS oder TREBLE auf der Fernbedienung oder am Gerät. Drücken Sie BASS und dann die Tasten + oder – (oder drehen Sie das Einstellrad), um von 0 bis +5 anzupassen. Wiederholen Sie den Vorgang für TREBLE. Beachten Sie, dass bei aktiviertem SOUND TURBO die Bass-/Höhenregelung deaktiviert ist.

Wie aktiviere ich die Kindersicherung, um das Auswerfen der Disc zu verhindern?

Stellen Sie sicher, dass die Anlage im Bereitschaftsmodus ist und das Disc-Fach geschlossen ist. Drücken Sie gleichzeitig die Tasten CD ▲ und CD ▼ (oder die entsprechenden Tasten am Gerät) für 2 Sekunden. 'LOCKED' wird angezeigt. Zum Entsperren wiederholen Sie den Vorgang: 'UNLOCKED' erscheint.

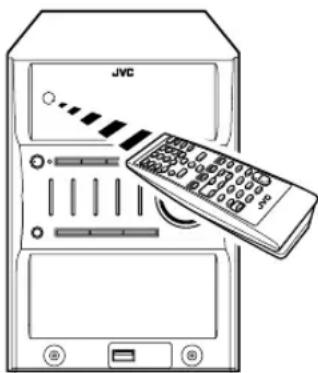

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob sich kein Hindernis zwischen der Fernbedienung und dem Sensor am Gerät befindet. Nähern Sie sich der Anlage. Ersetzen Sie bei Bedarf die Batterien unter Beachtung der Polarität (+ und -). Verwenden Sie keine gebrauchte Batterie zusammen mit einer neuen oder zwei verschiedene Typen.

Wie reinige ich Discs und das Gerät?

Reinigen Sie Discs mit einem weichen Tuch und wischen Sie geradlinig von der Mitte nach außen. Für das Gerät verwenden Sie ein weiches, mit einer verdünnten neutralen Reinigungslösung angefeuchtetes Tuch und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie niemals Lösungsmittel wie Verdünner oder Benzin und lassen Sie Gummi oder Kunststoff nicht längere Zeit in Kontakt.

BEDIENUNGSANLEITUNG CAUXG45 JVC

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (alle Leuchten und Anzeigen erloschen). Bei der Aufstellung des Geräts stellen Sie sicher, dass der Stecker gut zugänglich ist. Die Taste O/ISTANDBY/ON trennt in keiner Position die Stromversorgung vom Netzanschluss.

• Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die STANDBY-Leuchte auf.
• Wenn das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte.

Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

Zur Verhinderung von elektrischen Schlägen, Brandgefahr usw.:

1. Keine Schrauben lösen oder Abdeckungen entfernen und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

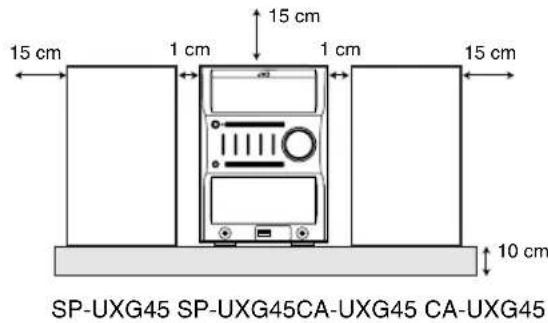

Vorsicht: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden soll das Gerät unter folgenden Bedingungen aufgestellt werden:

1 Vorderseite:

Hindernisfrei und gut zugänglich.

2 Seiten- und Rückwände:

Hindernisfrei in allen gegebenen Abständen (siehe Abbildung).

3 Unterseite:

Die Stellfläche muss absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr, indem Sie das Gerät auf einem Stand mit mindestens 10 cm Höhe aufstellen.

Vorderansicht Face Vooraanzicht Vista frontale

Seitenansicht Cote Zijaanzicht Vista laterale

Über das Gebläse

An der Rückseite der Anlage ist ein Gebläse installiert, das zu hohen Temperaturen innerhalb der Anlage vorbeugt und so den normalen Betrieb der Anlage sicherstellt. Das Gebläse beginnt automatisch kalte Luft von außen anzusaugen, wenn die Lautstärke über einen bestimmten Wert steigt.

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

Benutzerinformationen zur Entsorgung alter Geräte

DEUTSCH

Hinweis: Dieses Symbol nur in der Europäischen Union gültig.

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung des Abfalls können gemäß der Landesgesetzgebung begrenzte Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Website www.jc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Vorsichtsmaßnahmen 2

Wie Sie diese Anleitung lesen. 3

Erste Schritte 4

Schritt 1: Auspacken. 4

Schritt 2: Vorbereitung der Fernbedienung 4

Schritt 3: Herstellen von Anschlüssen. 5

Vor dem Betrieb der Anlage 8

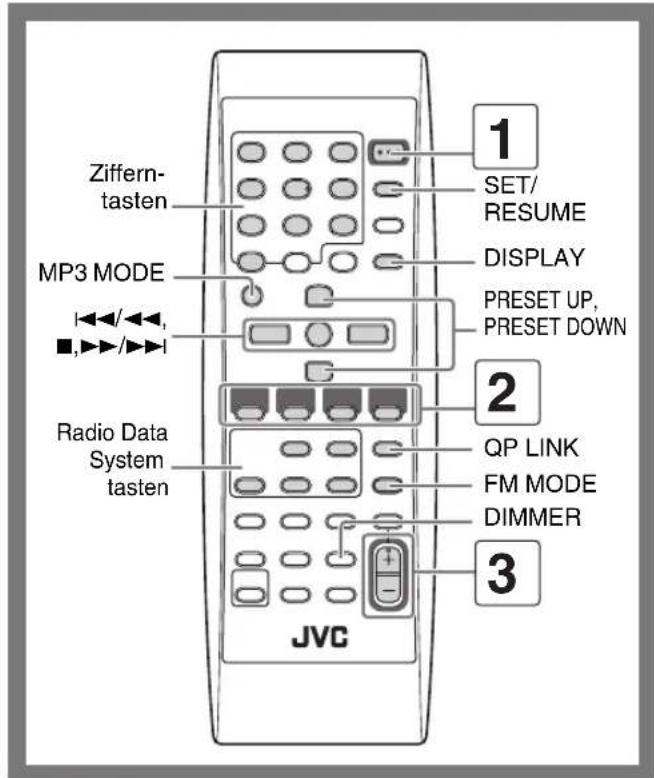

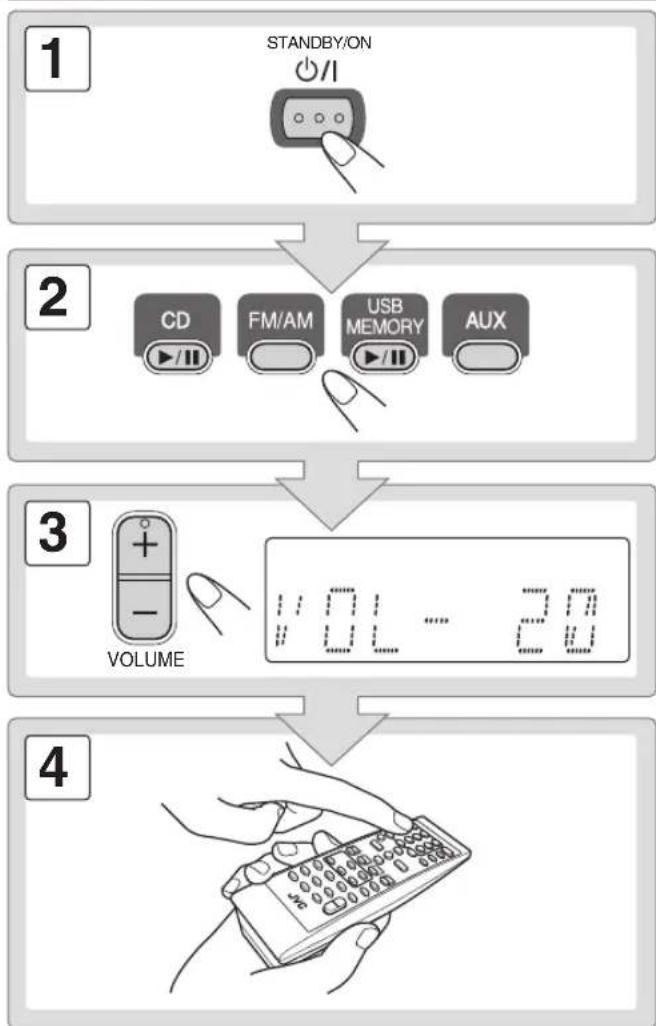

Tägliche Bedienung - Wiedergabe 9

Rundfunkempfang 10

Wiedergabe einer Disk 11

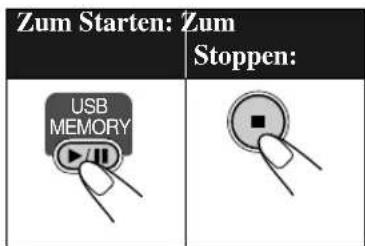

Wiedergabe aus dem USB-Speicher oder vom Digital-Audio-Player 11

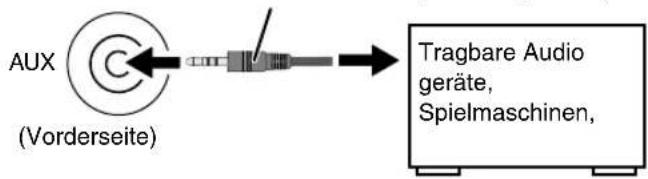

Wiedergabe von anderen Geräten 13

Quick Portable Link (QP Link) 13

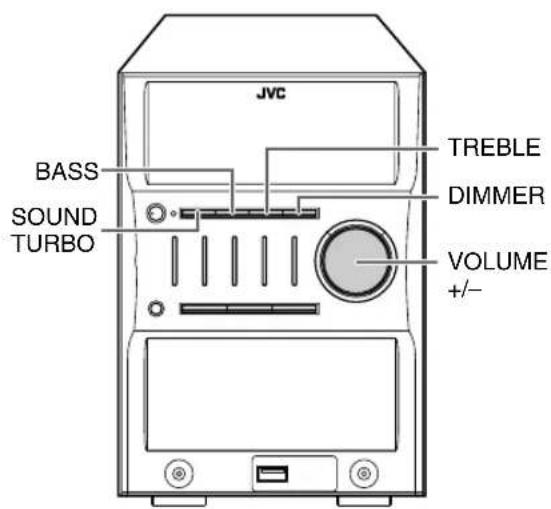

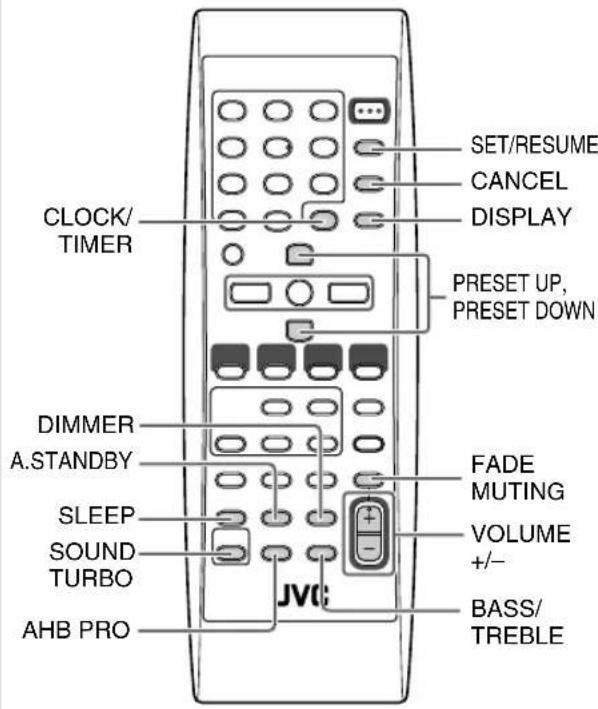

Tägliche Bedienung – Klang und andere Einstellungen 14

Einstellen der Lautstärke 14

Einstellen des Klangs 14

Anpassen der Display-Helligkeit – DIMMER 15

Einstellung der Uhr 15

Automatisches Ausschalten 16

Erweiterte Radiofunktionen 17

Empfang von UKW-Sendern mit Radio Data System 17

Suchen eines Programms mit PTY-Codes 17

Kurzfristig automatisch zu einem Programm Ihrer Wahl umschalten 18

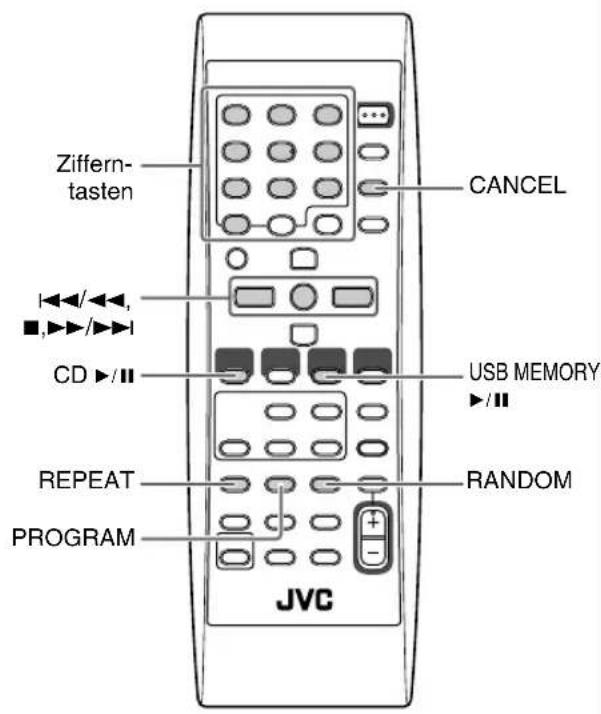

Weitere Bedienungsvorgänge für Disk/USB Memory/DAP 19

Programmierung der Wiedergabereihenfolge – Programmwiedergabe 19

Zufällige Wiedergabe – Zufallswiedergabe 20

Wiederholt abspielen – Wiederholwiedergabe 21

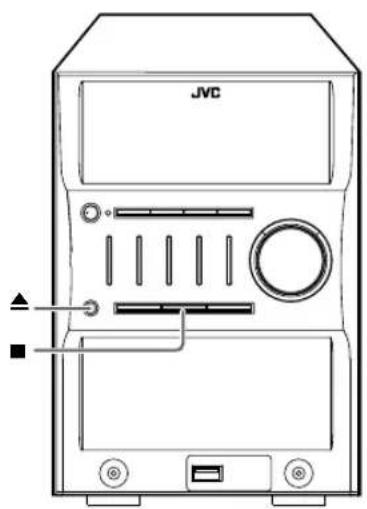

Sperre der Disk-Ausgabe – Kindersperre 21

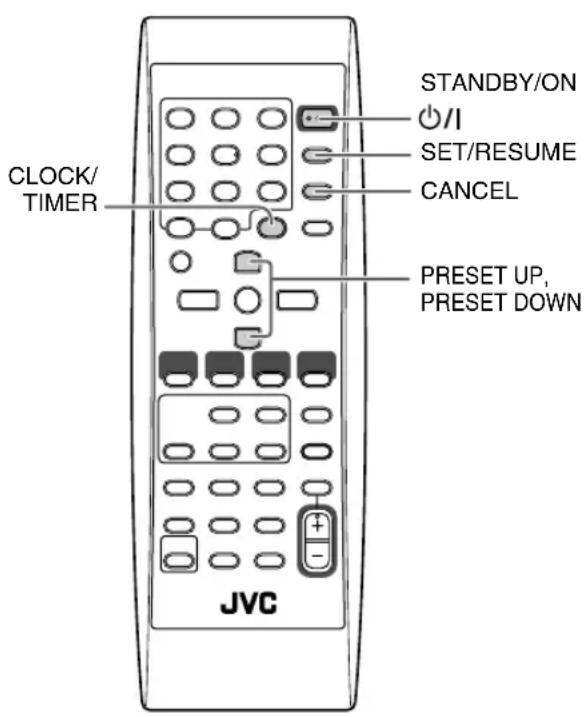

Timer-Funktionen 22

Einstellung des Timers 22

Zusätzliche Informationen 24

Weitere Informationen zu diesem System 24

Störungssuche 25

Wartung 26

Technische Daten 26

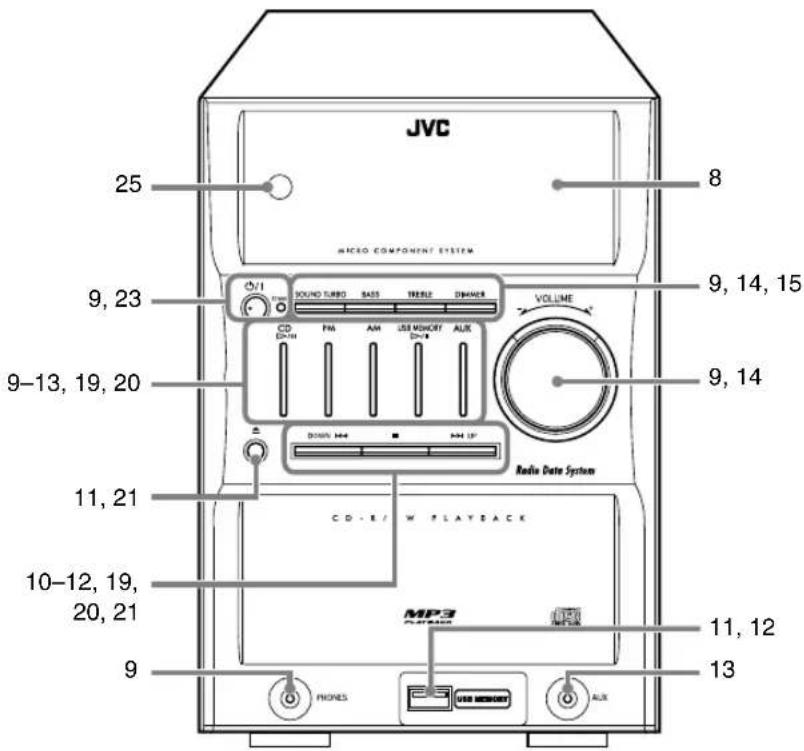

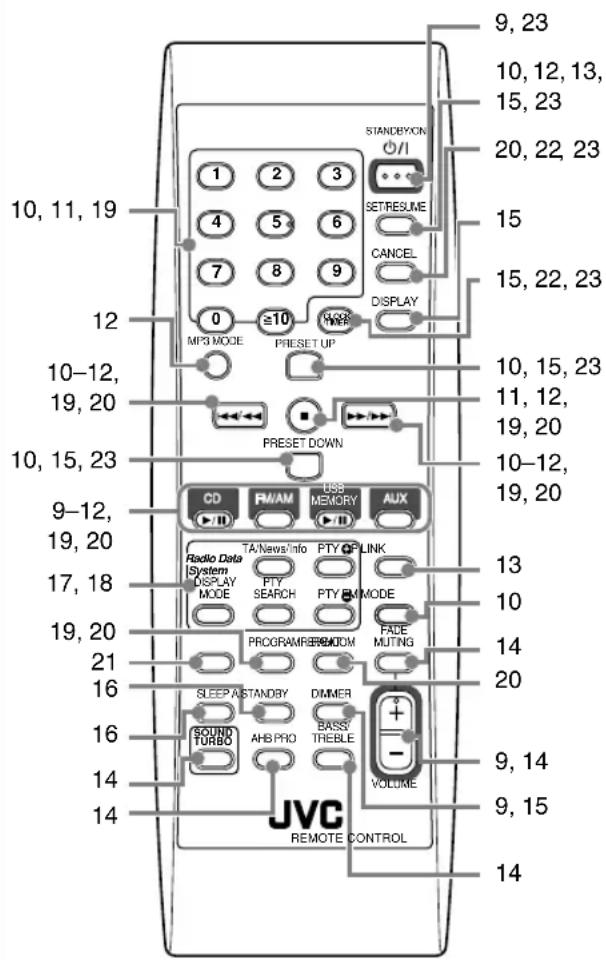

Teile-Index 27

Einleitung

Vielen Dank für den Kauf des Micro-Component-Systems von JVC.

Wir hoffen, dass es eine wertvolle Erweiterung Ihres Lebensbereichs darstellt und Ihnen jahrelang Freude bereitet. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr neues Stereosystem in Betrieb nehmen.

Sie finden darin alle Informationen, die Sie für Aufbau, Einrichtung und Betrieb des Systems benötigen.

Wenn Sie eine Frage haben, die in dieser Anleitung nicht beantwortet wird, wenden Sie sich bitte an Ihren Händler.

Vorsichtsmaßregeln

Aufstellung

• An einem Ort aufstellen, der eben, trocken und nicht zu heiß oder zu kalt ist – zwischen 5 °C und 35 °C.
• Stellen Sie die Anlage an einem Ort mit ausreichender Belüftung auf, um Hitzestau in der Anlage zu vermeiden.

Stellen Sie die Anlage NICHT an einem Ort in der Nähe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• Lassen Sie ausreichenden Abstand zwischen der Anlage und dem Fernsehgerät.
• Halten Sie die Lautsprecher vom Fernsehgerät fern, um Störungen mit dem Fernsehgerät zu vermeiden.

Betriebsstromquellen

• Beim Trennen der Anlage von der Wandsteckdose ziehen Sie immer am Stecker und nicht am Netzkabel.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Feuchtigkeitskondensation

Feuchtigkeitskondensation auf den Linsen in der Anlage kann sich in den folgenden Fällen bilden:

• Beim starken Aufheizen eines Raums in einem feuchten Raum
• Wenn die Anlage direkt von einem kalten an einen warmen Ort gebracht wird. In diesem Fall kann eine Fehlfunktion in der Anlage auftreten. In diesem Fall setzen Sie die Anlage einige Stunden lang stehen, bis die Feuchtigkeit verdampft, ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Interne Hitze

• Ein Kühlgebläse ist an der Rückseite angebracht, um Hitzestau im Inneren des Hauptgeräts zu verhindern (siehe Seite G-2).

Zur Sicherheit müssen Sie folgende Punkte beachten:

• Stellen Sie sicher, dass für gute Lüftung um das Hauptgerät gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung des Systems verursacht werden.
• NICHT das Kühlgebläse und die Lüftungsschlitze oder -löcher blockieren. Wenn diese durch z.B. eine Zeitung oder ein Tuch blockiert sind, kann die Hitze nicht aus dem Gerät entweichen.

Sonstige

• Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen Sie die Anlage NICHT; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

• Wenn Sie diese Anlage über längere Zeit verwenden, ziehen Sie den Netzstecker von der Steckdose ab.

Falls etwas schiefgeht, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler.

Wie Sie diese Anleitung lesen

Um diese Anleitung so einfach und leicht verständlich wie möglich zu halten, haben wir folgendes Format verwendet:

• Tasten und Bedienungsvorgänge werden erklärt, wie in der Tabelle unten gezeigt. In dieser Anleitung werden in erster Linie die Bedienungsschritte mit der Fernbedienung erklärt; Sie können jeweils die Tasten und Regler am Hauptgerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen tragen.
• Einige zugehörige Tipps und Hinweise werden später in den Abschnitten „Weitere Informationen zu diesem System" und „Störungssuche" gegeben, aber nicht im gleichen Abschnitt, wo die Bedienungsschritte erklärt werden. Wenn Sie mehr über die Funktionen wissen möchten oder wenn Zweifel an den Funktionen bestehen, gehen Sie zu den betreffenden Abschnitten und schlagen Sie dort die Antworten nach.

	Zeigt an, dass Sie die Taste kurz drücken.
	Zeigt an, dass Sie die Taste kurz und wiederholt drücken, bis die gewünschte Option gewählt ist.
	Zeigt an, dass Sie die Taste kurz drücken.
2 Sek.	Zeigt an, dass Sie die Taste für eine gegebene Sekundenzahl gedrückt halten. • Die Zahl im Pfeil zeigt die Länge des Drückens an (in thisem Beispiel 2 Sekunden). • Wenn sich keine Zahl im Pfeil befindet, halten Sie die Taste gedrückt bis der gesamte Vorgang beendet ist oder das gewünschte Ergebnis erhalten wurde.
	Zeigt an, dass Sie den Regler in die angegebene Richtung(en) drehen.

Remote ONLY	Zeigt an, dass dieser Vorgang nur über die Fernbededienung möglich ist.
Main Unit ONLY	Zeigt an, dass dieser Vorgang nur über die Tasten und Regler am Hauptgerät möglich ist.

Erste Schritte

Schritt 1: Die Packung öffnen und die Zubehörteile prüfen.

Schritt 2: Die Fernbedienung vorbereiten.

Schritt 3: Die Verbindungen zu den Komponenten wie AM/UKW-Antennen, Lautsprechern usw. herstellen (siehe Seiten 5 bis 7).

Schließlich den Netzstecker einstecken. Jetzt können Sie die Anlage bedienen.

Schritt 1: Auspacken

Nach dem Auspacken prüfen Sie, ob die folgenden Artikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jedes mitgelieferten Stücks an.

UKW-Antenne (1) AM-Rahmenantenne (1) Fernbedienung (1) - Batterien (2)

Falls ein Artikel fehlt, wenden Sie sich sofort an Ihren Fachhändler.

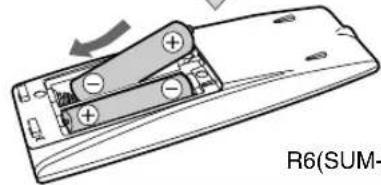

Schritt 2: Vorbereitung der Fernbedienung

Legen Sie Batterien in die Fernbedienung unter Beachtung der richtigen Polung (+ und -) ein.

1

2

R6(SUM-3)/AA(15F)

3

• Verwenden Sie NICHT alte und neue Batterien gemischt.
• Verwenden Sie NICHT verschiedene Batteriesorten gemischt.
• Setzen Sie Batterien NICHT Hitze oder Flammen aus.
• Lassen Sie Batterien NICHT im Batteriefach, wenn Sie die Fernbedienung über längere Zeit nicht verwenden. Andernfalls kann die Fernbedienung durch austretende Batteriesäure beschädigt werden.

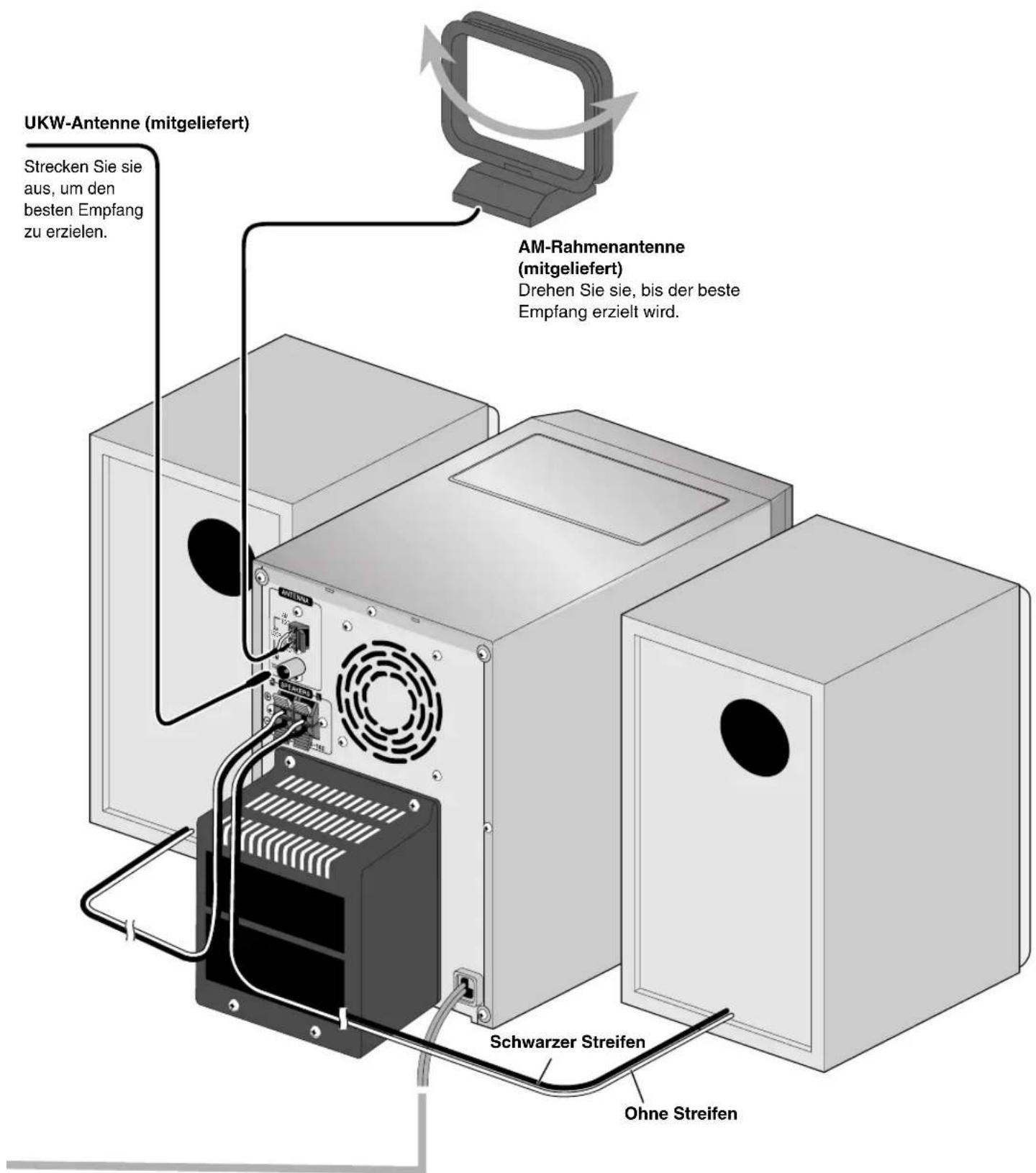

Schritt 3: Herstellen von Anschlüssen

Wenn Sie detailliertere Informationen benötigen, siehe Seite 7. Näheres zum Anschluss externer Geräte siehe Seite 13.

Abbildungen der Eingangs-/Ausgangsanschlüsse stellen typische Beispiele dar. Wenn Sie andere Komponenten anschließen, beachten Sie auch deren Bedienungsanleitungen, da die auf dem Gerät aufgedruckten Anschlussbezeichnungen an der Rückseite je nach Gerät unterschiedlich sein können.

Schalten Sie alle Komponenten vor dem Herstellen von Anschlüssen aus.

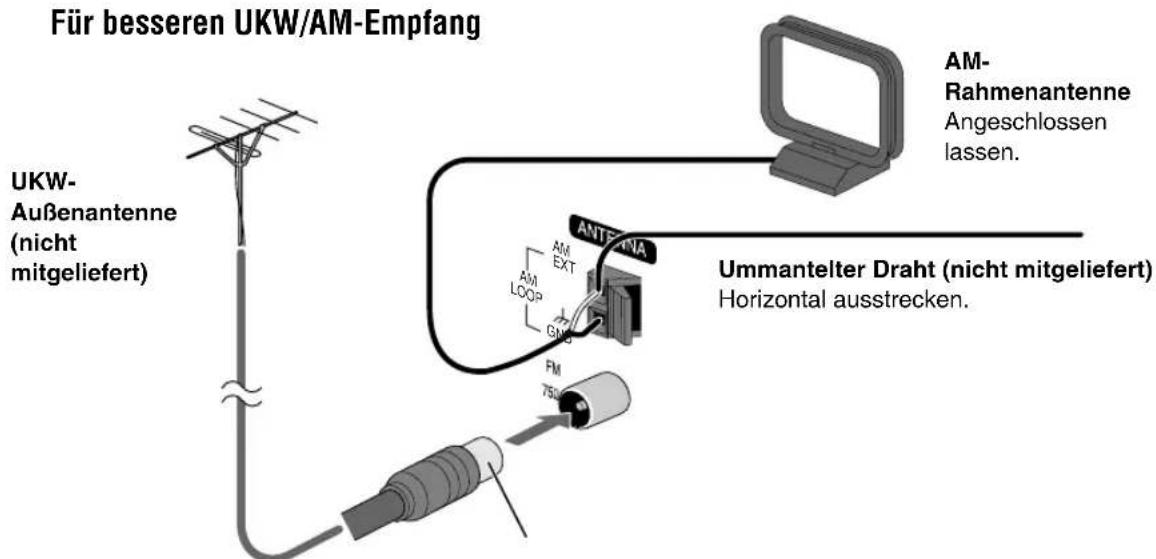

Trennen Sie die mitgelieferte UKW-Antenne ab, und schließen Sie eine UKW-Außenantenne mit einem 75 Ω-Draht mit Koaxialstecker (IEC oder DIN45325) an.

An eine Wandsteckdose: Stecken Sie den Netzstecker erst ein, nachdem alle Verbindungen hergestellt sind.

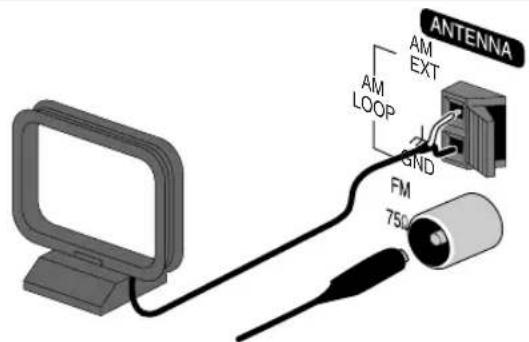

Zum Montieren und Anschließen der AM-Rahmenantenne

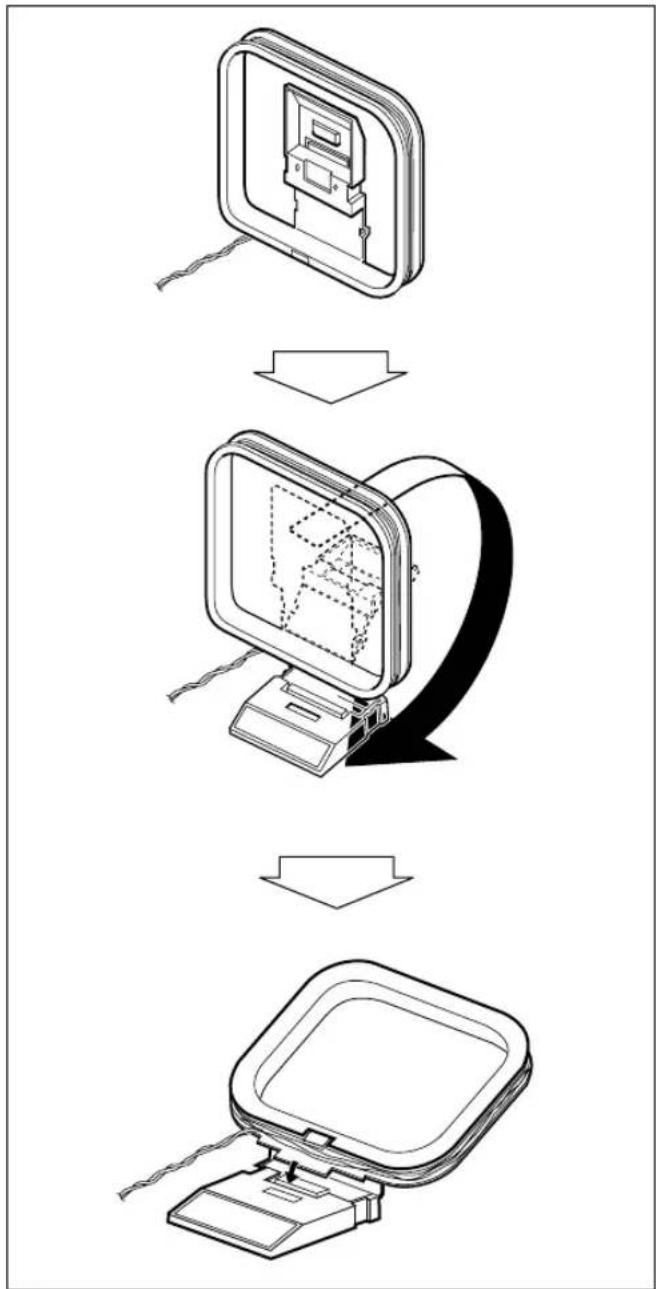

Zum Montieren der AM-Rahmenantenne

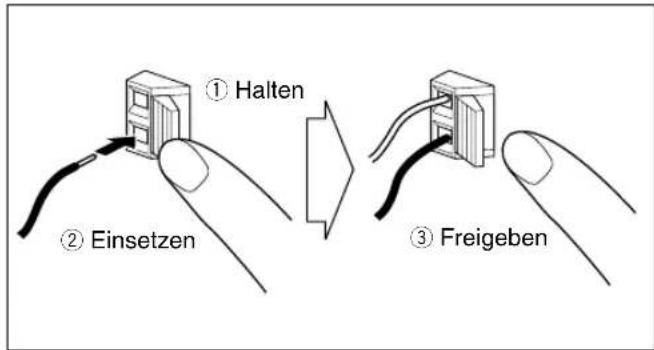

Zum Anschließen der AM-Rahmenantenne

Stellen Sie sicher, dass der Draht richtig angeschlossen wird:

Das weiße Ende an AM EXT, das schwarze Ende an GND.

• Wenn der AM-Rahmenantennendraht oder die Lautsprecherkabel mit Vinyl isoliert sind, isolieren Sie die Spitze des Antennendrahts durch Drehen des Vinyls ab.
• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel oder Netzkabel berühren. Halten Sie außerdem die Antennen von Metallteilen der Anlage, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.

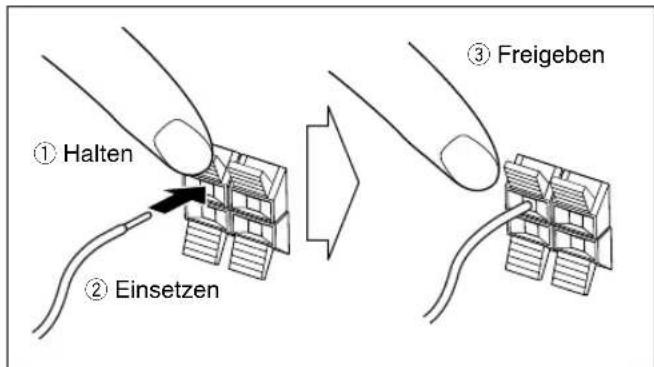

Zum Anschließen der Lautsprecherkabel

Stellen Sie sicher, dass beide Lautsprecher richtig und fest angeschlossen sind.

Beim Anschließen der Lautsprecherkabel achten Sie auf richtige Polung der Lautsprecherklemmen: Das Kabel mit schwarzem Streifen an (-) , das Kabel ohne Streifen an (+) .

Vor dem Betrieb der Anlage

Die Anzeigen im Display teilen dem Anwender bei der Bedienung nützliche Informationen mit. Vor dem Betrieb der Anlage machen Sie sich mit der Bedeutung der aufleuchtenden Anzeigen im Display vertraut.

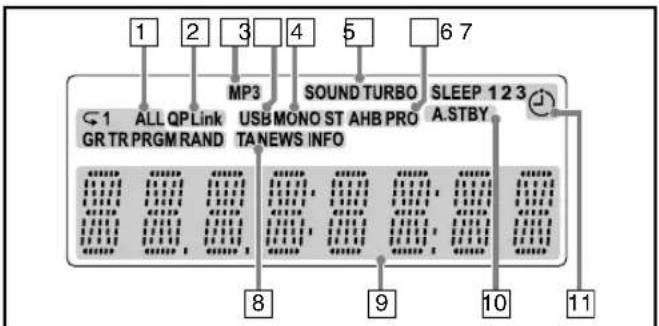

Anzeigen im Hauptdisplay

• Während des Rundfunkempfangs:

• Während der Wiedergabe einer CD:

Stücknummer Vergangene Spielzeit

• Beim Wählen von „AUX“:

• Während der Wiedergabe einer MP3*:

• Bei Auswahl von USB MEMORY:

Aktuelle Titelnummer Vergangene Spielzeit

• Während der Disk-Wiedergabe

Wenn RESUME eingeschaltet ist (ON), wird RESUME im Display angezeigt. Dies ist auch dann der Fall, wenn USB Memory oder der DAP gestoppt ist.

CD:

Gesamt-Stückzahl Gesamte Spielzeit

MP3:

• Während im Modus „TRACK":

Gesamt-Stückzahl

• Während im Modus „GROUP":

Gesamt-Gruppenzahl

Gesamt-Stückzahl

*Bei Beginn der Wiedergabe einer MP3-Disk erscheinen Titelnummer, Titelname (und ID3-Tag), bevor die verflossene Spielzeit erscheint.

[1]Wiedergabemodus-Anzeigen

RAND (random): Leuchtet auf, wenn die Zufallswiedergabe aktiviert ist. - PRGM (Programm): Leuchtet auf, wenn Programmwiedergabe aktiviert ist. - Leuchtet auf, wenn Wiederholwiedergabe aktiviert ist.

-1: Wiederholt das Stück. - ALL: Wiederholt alle Titel. - GR: Wiederholt alle Titel in der ausgewählten Gruppe (nur MP3).

QP-Link-Anzeige

Leuchtet, wenn QP Link aktiviert ist.

[3]MP3-Anzeige

Leuchtet, wenn eine MP3-Datei erkannt wird.

[4]USB-Anzeige

Leuchtet, wenn USB MEMORY ausgewählt ist.

UKW-Empfangsanzeigen

• MONO: Leuchtet auf, während der UKW-Mono-Empfangsmodus aktiviert ist.
• ST (Stereo): Leuchtet, während ein UKW-Sender mit ausreichender Signalstärke abgestimmt ist.

6SOUND TURBO-Anzeige

Leuchtet auf, wenn die SOUND TURBO aktiviert ist (siehe Seite 14).

[7]AHB PRO (Active Hyper Bass Pro) Anzeige

Leuchtet auf, wenn die AHB PRO aktiviert ist.

8TA/Programmtyp (PTY)-Anzeige

-TA/News/Info: leuchtet auf, um den aktuell gewählten Programmtyp für PTY-Standby-Empfang anzuzeigen. -TA/News/Info: blinkt, wenn ein Programm automatisch mit PTY-Standby-Empfang abgestimmt ist.

[Hauptdisplay

[10] A.STBY-Anzeige (Auto Standby)

• Leuchtet auf, wenn Auto-Standby aktiviert ist.
• Blinkt, wenn die Disk-Wiedergabe mit aktiviertem Auto-Standby stoppt.

[1] Timer-Anzeigen

: Leuchtet, wenn der Täglich-Timer im Standby-Betrieb ist; blinkt während er aktiviert ist. - 1/2/3: Leuchtet auf, wenn ein Täglich-Timer (1, 2 oder 3) im Standby-Betrieb ist; blinkt während der Voreinstellung und wenn aktiv. - SLEEP: Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist.

Tägliche Bedienung - Wiedergabe

1 Schalten Sie das Gerät ein.

Das Lämpchen STANDBY am Gerät leuchtet auf.

• Ohne Drücken von STANDBY/ON schaltet die Anlage durch Drücken einer der Quellenwahltasten im nächsten Schritt ein.

2 Wählen Sie die Quelle.

Die Wiedergabe startet automatisch, wenn die gewählte Quelle startbereit ist.

• Wenn Sie AUX drücken, startet die Wiedergabequelle am externen Gerät.

3 Stellen Sie die Lautstärke ein.

4 Regeln Sie die Ziellautstärke wie später erklärt.

Zum Ausschalten der Anlage (auf Standby)

Das Lämpchen STANDBY am Gerät leuchtet auf.

• Eine geringe Menge Strom wird immer verbraucht, auch im Standby-Betrieb.

Ausschalten der Uhranzeige zum Stromsparen

Bei ausgeschalteter Anlage...

• Drücken Sie die Taste erneut, um die Uhrzeit anzuzeigen.

Für ungestörtes Hören

Schließen Sie ein Paar Kopfhörer an die Buchse PHONES am Hauptgerät an. Jetzt kommt kein Ton mehr von den Lautsprechern. Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

• Durch Abtrennen der Kopfhörer werden die Lautsprecher erneut aktiviert.

Schalten Sie die Anlage NICHT bei sehr hoch eingestellter Lautstärke aus (auf Standby); andernfalls kann der plötzlich einsetzende laute Ton Ihr Gehör, die Lautsprecher und/oder die Kopfhörer beschädigen, wenn die Anlage ein- oder auf Wiedergabe geschaltet wird.

Rundfunkempfang

Wählen des Wellenbereichs (UKW oder AM)

Sie können die gleichen Funktionen auch mit den Tasten FM oder AM an der Anlage bedienen.

So stellen Sie Sender ein

Während UKW (FM) oder AM gewählt ist...

Fernbedienung: Hauptgerät:

Die Frequenz beginnt im Display weiterzuschalten.

Wenn ein Sender (eine Frequenz) mit ausreichender Signalstärke abgestimmt ist, bleibt der Frequenzlauf stehen.

• Wenn Sie die Taste wiederholt drücken, schaltet die Frequenz in Einzelschritten um.

Zum Stoppen des manuellen Suchlaufs drücken Sie eine der Tasten.

Wenn der empfangene UKW-Sender schwer zu hören ist

MONO: Der Empfang wird verbessert, obwohl der Stereoeffekt verloren geht. Die MONO-Anzeige leuchtet auf.

STEREO: Wählen Sie im Normalbetrieb diese Einstellung. Der Stereoeffekt wird wiederhergestellt.

Zum Eingeben von Festsendern

Sie können die 30 UKW- und 15 AM-Festsender eingeben.

1. Stimmen Sie einen als Festsender einzugebenden, gewünschten Sender ab.

2. Aktivieren Sie den Festsendernummer-Eingabemodus.

SET/RESUME

• Beenden Sie den folgenden Vorgang, während die Anzeige im Display blinkt.

3. Wählen Sie eine Festsendernummer für den gespeicherten Sender.

①

②

3

Beispiele:

4

5

6

⑦

8

9

（20

0

10

P

。

• Sie können auch die Tasten PRESET UP/PRESET DOWN verwenden.

4. Speichern Sie den Sender.

SET/RESUME

memo

• Wenn Sie einen auf MONO gestellten Sender speichern, wird dieser zusammen mit der MONO-Einstellung gespeichert.

So stellen Sie einen Festsender ein:

1. Wählen Sie das gewünschte Frequenzband (UKW oder AM).

2. Wählen Sie eine Festsendernummer für den gespeicherten Sender.

(1)

(2)

3

(4)

5

6

(7)

8

9

0

10

Wiedergabe einer Disk

Diese Anlage kann die folgenden Disks abspielen: normale CD und CD-R/CD-RW (bespielt entweder im Audio-CD-Format oder im MP3-Format).

Art der Disk Symbol	(Logo)
Audio CD	COMPACT DISC DIGITAL AUDIO
CD-R	COMPACT DISC DIGITAL AUDIO Accretable
CD-RW	COMPACT DISC DIGITAL AUDIO Gewirblie

- Achtung bei DualDisc-Wiedergabe

Die Nicht-DVD-Seite einer „DualDisc“ entspricht nicht dem „Compact Disc Digital Audio“-Standard. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen.

Zum Einsetzen einer Disk

Sie können Disks einlegen, während eine andere Quelle wiedergegeben wird.

Zum Schließen des Disk-Fachs drücken Sie erneut.

• Während das Disk-Fach geöffnet ist, wird durch Drücken von CD▶II das Fach geschlossen und die Wiedergabe gestartet.

Zum Start: Zum Pausieren:		Zum Stoppen:
CD	CD
	Zum Freigegeben erneut drücken.

Zum Wählen von Titel/Gruppe*

Erhöht die Titel-/Gruppe* Nummern.

Verringert die Titel-/Gruppe* Nummern.

• Näheres zur Gruppenwahl siehe „Für MP3-Wiedergabe" auf Seite 12.

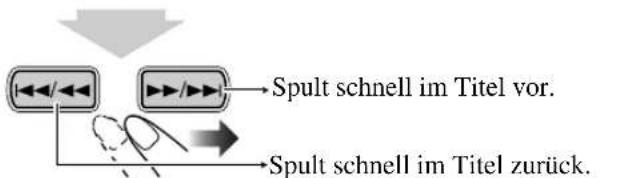

Zum Aufsuchen eines bestimmten Abschnitts

Während der Wiedergabe einer Disk drücken und halten Sie diese Taste, bis der gewünschte Abschnitt erreicht ist.

Wenn diese Funktion bei MP3-Signalquellen ausgeführt wird, wird kein Ton ausgegeben.

Zum direkten Aufsuchen eines Titels und Starten der Wiedergabe

①

②

③

Beispiele:

4

5

6

Zur Wahl von Titelnummer 5 drücken Sie 5.

7

8

Zur Wahl von Titelnummer 15 drücken Sie ≥ 10 → 1 → 5.

Zur Wahl von Titelnummer 30 drücken Sie ≥ 10 → 3 → 0.

(Bei MP3-Quellen mit 100 oder mehr Titeln)

Zur Wahl von Titelnummer 125 drücken Sie zweimal → 0 → 1 → 2 → 5.

• Bei bis zu 99 Titeln können Sie ≥ 10 zweimal drücken, um in den Zustand vor dem Drücken von ±0 zurück zu gelangen.

Wiedergabe aus dem USB-Speicher oder vom Digital-Audio-Player

Das System besitzt einen Anschluss namens USB MEMORY an der Vorderseite. Sie können Ihren USB-Speicher oder Digital-Audio-Player (DAP) an dieser Buchse anschließen und das Tonsignal Ihres USB-Speichers oder DAP genießen.

• Bedenken Sie, dass Sie kein Signal oder Daten von diesem System an Ihren USB-Speicher oder DAP senden können.

WICHTIG

• Stellen Sie immer die Lautstärke auf „VOL MIN“ ein, wenn andere Geräte angeschlossen oder abgetrennt werden.
• Schließen Sie den USB-Speicher oder DAP direkt an der Vorderseite des Gerätes an. Der Anschluss über einen USB-Hub kann zu Fehlfunktion führen.
• Es können USB-Speichergeräte und DAPs angeschlossen werden, die mit der Geräteklasse der USB-Massenspeicherung kompatibel sind.
• Einige DAPs sind nicht mit diesem Gerät kompatibel.
• Mit speziellen Verfahren kodierte oder verschlüsselte Titel können auf diesem System nicht abgespielt werden. Es wird nur MP3 unterstützt.

Anschließen des USB-Speichers oder DAP

Verbinden Sie den DAP mit dem System über das mit dem DAP gelieferte USB-Kabel.

• Verwenden Sie ein USB-Kabel mit einem systemseitigen Stecker der „Serie A".
• Beim Abziehen des USB-Speichers oder DAPs stellen Sie sicher, dass die Wiedergabe beendet und das System sich in gestopptem Zustand befindet.

Wiedergabe des Tons vom USB-Speicher oder DAP

Die USB-Anzeige im Display leuchtet, während USB MEMORY ausgewählt ist.

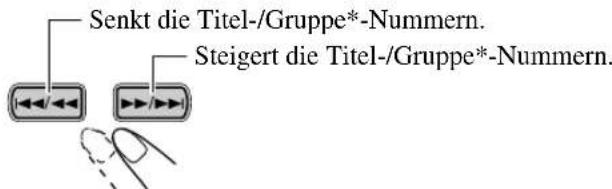

Zum Wählen eines Titels / einer Gruppe*

• Näheres zur Gruppenwahl siehe „Für MP3-Wiedergabe“ weiter unten.

Wiedergabe von Audio-CD/MP3/USB Memory/DAP fortsetzen

Wenn Sie während der Wiedergabe drücken, wird die Stelle des Titels, an der Sie die Wiedergabe gestoppt hatten, vom Gerät gespeichert.

Indem Sie CD ▸ / Π oder USB MEMORY ▸ / Π drücken, können Sie die Wiedergabe von dem Punkt an

fortsetzen, an dem Sie die Wiedergabe gestoppt hatten.

Aktivierung der Fortsetzung der Wiedergabe

Wenn die Signalquelle CD oder USB MEMORY ist...

• Wenn Sie drücken oder den USB-Speicher/DAP abziehen, wird die gespeicherte Wiedergabeposition gelöscht.
• Um bei aktivierter Wiedergabefortsetzung wieder beim ersten Titel zu starten, drücken Sie zweimal während der Wiedergabe und drücken Sie dann CD▶/■ oder USB MEMORY▶/■.

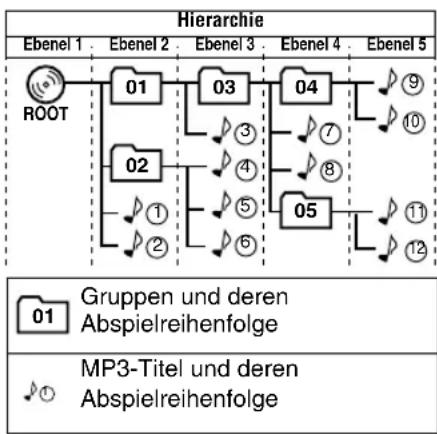

Für MP3-Wiedergabe

Entsprechend dem MP3-Wiedergabemodus fungieren | / / > / > oder die Zifferntasten für die Gruppenwahl oder Musikstückwahl.

Beispiele:

Wenn der MP3-Wiedergabemodus „GROUP" ist.

GR (Gruppe)-Anzeige

Gesamt-Gruppenzahl Gesamt-Stückzahl

Sie können den MP3-Wiedergabemodus wechseln, indem Sie MP3 MODE drücken.

• Bei jedem Drücken der Taste schaltet der MP3-Wiedergabemodus wie folgt um:

MP3 MODE

TRACK GROUP

TRACK: Nur Stücke werden erkannt (Gruppen werden ignoriert). und die Zifferntasten fungieren für die Titelauswahl bei MP3-Disks.

GROUP: Sowohl Gruppen als auch Titel werden erkannt. Die Zifferntasten dienen zur Gruppenauswahl bei MP3-Discs. Die Zifferntasten dienen zur Auswahl der Titelnummer innerhalb der Gruppe.

Wiedergabe von anderen Geräten

Zum Anschließen von anderen Geräten

Durch Verwendung eines Stereo-Ministeckerkabels (nicht mitgeliefert) können Sie Geräte mit Analog-

Audioausgangsbuchsen wie einen Digital-Audio-Player oder ein Fernsehgerät usw. anschließen.

Stereo-Ministeckerkabel (nicht mitgeliefert)

Wenn der Audioausgang am anderen Gerät nicht auf Stereo-Ministecker ausgelegt ist,

verwenden Sie einen Steckeradapter, um den Stereoministecker in die entsprechende Buchse stecken zu können. Lesen Sie die Bedienungsanleitungen der anderen Geräte.

WICHTIG

• Immer die Lautstärke auf „VOL-MIN“ stellen, wenn andere Geräte angeschlossen oder abgetrennt werden.

Einstellung des Toneingangspegels von anderen Geräten

Sie können den Toneingangspegel angeschlossener Geräte nachregeln, falls das empfangene Signal zu schwach oder zu stark ist.

1 Wählen Sie AUX als Signalquelle.

2 Stellen Sie den Eingangspegel ein.

AUX LVL 1: Normaler Eingangspegel (Werkseinstellung). Geeignet für Geräte mit geringem Ausgangspegel (z. B. ein mobiles Audiogerät).

AUX LVL 2: Abgesenkter Eingangspegel. Geeignet für Geräte mit hohem Ausgangspegel (z. B. einem DVD-Spieler).

• Wenn Sie meinen, dass der Ausgangspegel des externen Geräts hoch ist, wählen Sie AUX LVL 2.

Quick Portable Link (QP Link)

Wenn Sie andere Geräte an der AUX-Buchse anschließen, z. B. einen Digital-Audio-Player, und diese abspielen, schaltet das Gerät automatisch auf AUX um.

Die Anzeige QP Link leuchtet, während QP Link aktiviert ist.

Wenn QP Link aktiviert ist...

• Wenn ein Audio-Signal am AUX-Eingang empfangen wird und die Anlage eingeschaltet wird, schaltet das Gerät automatisch auf AUX.
• Wenn ein Audio-Signal am AUX-Eingang empfangen wird und die Anlage im Bereitschaftsmodus ist, schaltet sich das Gerät automatisch ein und das Signal ist zu hören.
• Sie können die Signalquelle nicht umschalten, solange am AUX-Eingang ein Signal empfangen wird. Wenn Sie versuchen, eine andere Signalquelle auszuwählen, blinkt die Anzeige QP Link mehrfach.

• Während die Wiedergabe auf dem externen Audio-Gerät läuft, schaltet QP Link das System auch dann ein, wenn der Einschlaf-Timer oder Sie selbst das System auf Bereitschaft geschaltet haben. Schalten Sie in diesem Fall QP Link aus, oder stoppen Sie die Wiedergabe an dem Gerät, das an der AUX-Buchse angeschlossen ist.
• Wenn das an der AUX-Buchse empfangene Audio-Signal zu schwach ist, schaltet das Gerät nicht auf AUX um. Die Signalquelle schaltet davon nach abgespieltem Musikmaterial eventuell nicht auf AUX um.
• Es dauert ein oder zwei Sekunden, bis die Signalquelle auf AUX umschaltet, nachdem ein Digital-Audio-Player gestartet wurde und ein Signal ausgibt. Das liegt daran, dass das System eine Weile benötigt, um das Signal von dem externen Gerät zu erkennen.
• QP Link funktioniert nicht, wenn die Uhranzeige für den Bereitschaftsmodus ausgeschaltet wird.

Tägliche Bedienung – Klang und andere Einstellungen

Fernbedienung

Hauptgerät

Einstellen der Lautstärke

Sie können den Lautstärkepegel von 0 (VOL-MIN) bis 31 (VOL-MAX) einstellen.

Fernbedienung: Hauptgerät:

Zum kurzzeitigen Senken der Lautstärke

Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut, oder stellen den Lautstärkepegel ein.

Einstellen des Klangs

Zur Betonung des Klangs – SOUND TURBO

Diese Funktion betont den Klang.

Zur Veränderung des Tiefenklangs – AHB PRO

Sie können den Basston verstärken, um reiche, volle Tiefen bei niedriger Lautstärke zu bewahren.

Zum Einstellen des Tons – BASS/TREBLE

Sie können die Pegel der Tiefen und Höhen von 0 bis +5 einstellen.

Zum Einstellen der Tiefen

Zum Einstellen der Höhen

Sie können die gleichen Funktionen auch an der Anlage bedienen. Wenn SOUND TURBO eingeschaltet ist (ON), wird BASS/TREBLE ausgeschaltet.

Anpassen der Display-Helligkeit - DIMMER

Sie können das Displayfenster abblenden.

Einstellung der Uhr

Ohne Einstellung der eingebauten Uhr können Sie nicht den Täglich-Timer (siehe Seite 22) verwenden.

• Zum Verlassen der Uhreinstellung drücken Sie CLOCK/ TIMER nach Bedarf. Zum Zurückschalten zum vorherigen Schritt drücken Sie CANCEL.

1Aktiviert den Uhreinstellung-Modus.

• Wenn Sie die Uhr bereits vorher eingestellt haben, drücken Sie die Taste wiederholt, bis der Uhreinstellungsmodus (siehe Seite 22) gewählt ist.

2Stellen Sie die Uhrzeit ein.

3Stellen Sie die Minute ein.

"CLOCK OK" erscheint, und die eingebaute Uhr beginnt zu arbeiten.

Zum Prüfen der aktuellen Zeitanzeige bei der Wiedergabe

Bei einem Stromausfall

Die Uhr verliert ihre Einstellung und wird auf 0:00 zurückgesetzt. Sie müssen die Uhr erneut einstellen.

Automatisches Ausschalten

Ausschalten des Systems nach beendeter Wiedergabe - Auto-Standby

Diese Funktion arbeitet nur dann, wenn die Signalquelle CD ist.

Wenn Auto-Standby verwendet wird, leuchtet die Anzeige A.STBY im Display auf.

Wenn die Disk-Wiedergabe stoppt, beginnt die Anzeige A.STBY zu blinken.

Wenn ca. 3 Minuten lang keine Disk-Bedienung erfolgt, während die Anzeige blinkt, schaltet die Anlage automatisch aus (auf Standby).

Zum Ausschalten der Anlage nach Ablauf einer bestimmten Zeit - Einschlaf-Timer

1. Geben Sie die Zeit ein (in Minuten).

2. Warten Sie, bis die eingestellte Zeit abgelaufen ist.

Zum Prüfen der Zeit bis zum Ausschalten

• Wenn Sie die Taste wiederholt drücken, können Sie die Ausschaltzeit ändern.

Erweiterte Radiofunktionen

Fernbedienung

Empfang von UKW-Sendern mit

Radio Data System

Das Radio Data System erlaubt es UKW-Sendern, ein zusätzliches Signal zusammen mit dem normalen Sendesignal auszustrahlen.

• Wenn ein UKW-Sender eingestellt ist, der den Dienst Radio Data System bietet.

Dieses System kann die folgenden Radio Data System-Signale empfangen.

PS (Programmservice)	Zeigt besteht Sendernamen an.
PTY (Programmtyp)	Zeigt die Art der ausgestrahlen Programms an.
RT (Radiotext)	Zeigt vom Sender ausgestrahlte Textmeldungen.
Enhanced Other Networks	Bieten Informationen über die Art der Sendungen, die von Radio Data System-Senden auf verschiedene Netzwerken ausgestrahlt werden.

Zur Anzeige der Radio Data System-Informationen

Während des Empfangs eines UKW-Senders...

PS Sendername entscheid. „NO PS“ entscheid, wenn kein Signal gesendet wird.

PTY Der Sendeprogrammtyp wird angezeigt. „NO PTY“ entscheid, wenn kein Signal gesendet wird.

RT Vom Sender ausgestrahnte Textmeldungen werden angezeigt. „NO RT“ entscheid, wenn kein Signal gesendet wird.

Suchen eines Programms mit

PTY-Codes

Sie können ein bestimmtes Programm unter den Festsenderkanälen (siehe Seite 10) durch Angabe der PTY-Codes aufsuchen.

Zum Suchen eines Programms mit PTY-Codes

1Während des Empfangs eines UKW-Senders...

2Wählen Sie einen PTY-Code.

NEWS INFO SPORT EDUCATE DRAMA CULTURE SCIENCE VARIORED POP M ROCK M EASY M LIGHT M CLASSICS OTHER M WEATHER FINANCE CHILDREN SOCIAL RELIGION PHONE IN TRAVEL LEISURE JAZZ COUNTRY NATION M OLDIES FOLK M DOCUMENT ZURück zum Anfang

3Starten Sie den Suchlauf.

Beisp.: Wenn "NEWS" gewählt ist

Der Receiver sucht 30 UKW-Festsender ab, stoppt wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab.

• Wenn kein Programm gefunden wird, erscheinen abwechselnd "NOT" und "FOUND" im Display.
• Der Suchlauf kann jederzeit durch Drücken von PTY SEARCH abgebrochen werden.

Zum Fortsetzen des Suchlaufs, wenn bei einem ungewünschten Sender angehalten wurde:

Während die Anzeigen im Display blinken, drücken Sie PTY SEARCH erneut.

Kurzfristig automatisch zu einem Programm

Ihrer Wahl umschalten.

Die Enhanced-Other-Networks-Funktion erlaubt es der Anlage, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm Ihrer Wahl ausstrahlt (TA, NEWS oder INFO).

• Diese Funktion arbeitet beim Hören eines UKW-Senders, der die gewünschten Signale ausstrahlt.

Beim Hören eines UKW-Senders wählen Sie einen der folgenden Punkte aus:

TA Verkehranssagen in Ihr dem Gebiet

NEWS Nachrichten

INFO Programm, das Ratschlüge jeder Art vermittelt

Wie die Enhanced-Other-Networks-Funktion praktisch arbeitet:

FALL 1

Wenn ein Sender nicht das Programm Ihrer Wahl ausstrahlt:

Die Anlage bleibt weiterhin auf den aktuellen Sender abgestimmt.

Wenn ein Sender das Programm Ihrer Wahl ausstrahlt, schaltet die Anlage automatisch auf diesen Sender um. Die TA/News/Info-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, schaltet die Anlage auf den vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört auf zu blinken und leuchtet ständig).

FALL 2

Wenn der aktuell abgestimmte Sender das Programm Ihrer Wahl ausstrahlt

TA/News/Info-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, hört die Anzeige auf zu blinken (die Funktion bleibt aktiv).

Weitere Bedienungsvorgänge für Disk/USB Memory/DAP

Fernbedienung

Hauptgerät

Programmierung der Wiedergabereihenfolge—

Programmwiedergabe Remote ONLY

Sie können die Wiedergabereihenfolge der Titel (bis zu 32) vor dem Wiedergabebeginn bestimmen.

Die Programmwiedergabe kann nur im Modus MP3 TRACK verwendet werden. - Sie können alle programmierten Stücke durch Drücken von REPEAT wiederholen.

1 Vor dem Wiedergabebeginn drücken Sie PROGRAM.

PROGRAM

2 Wählen Sie die Titel für Programmwiedergabe.

Stücknummer Programmschritt

①

2

3

4

5

6

⑦

8

9

0

10

Beispiele:

Zur Wahl von Titelnummer 5 drücken Sie 5. Zur Wahl von Titelnummer 15 drücken Sie ≥10 → 1 → 5. Zur Wahl von Titelnummer 30 drücken Sie ≥10 → 3 → 0. (Bei MP3-Quellen mit 100 oder mehr Titeln) Zur Wahl von Titelnummer 125 drücken Sie zweimal ⇒0 → 1 → 2 → 5. * Bei bis zu 99 Titeln können Sie ≥10 zweimal drücken, um in den Zustand vor dem Drücken von ⇒0 zurück zu gelangen.

3 Wiederholen Sie die Schritte 2, um weitere Titel zu programmieren.

4 Starten Sie die Wiedergabe.

Die gewählten Titel werden in der programmierten Reihenfolge abgespielt.

Zum Überspringen eines Titels:	Zum Pausieren:	Zum Stoppen:
	CD oder USB MEMORY Zum Freigegeben erneut drücken.

• Titel lassen sich während der Programmwiedergabe nicht mit den Zifferntasten auswählen.

Zum Prüfen der Programminhalte

Während die PRGM-Anzeige im Display erscheint und vor der Wiedergabe...

In der programmierten Reihenfolge.

In der umgekehrten Reihenfolge.

Zum Modifizieren des Programms

Während die PRGM-Anzeige im Display erscheint und vor der Wiedergabe...

Zum Löschen des letzten Schritts: Zum Löschen des gesamten Programms:

CANCEL

Zum Hinzufügen von Schritten im Programm:

Wiederholen Sie Schritt 2 auf Seite 19.

Zum Verlassen der Programmwiedergabe

Während die PRGM-Anzeige im Display erscheint...

Durch Drücken von wird die Programmwiedergabe ebenfalls aufgehoben.

• Während der Programmwiedergabe (die PRGM-Anzeige erscheint im Display) können Sie nicht die Disk-Fischer öffnen. Wenn keine Bedienung vorgenommen wird, wird die Programmwiedergabe aufgehoben, und Sie können die Disk-Fischer öffnen.

Zufällige Wiedergabe—Zufallswiedergabe

Sie können alle Titel auf der ausgewählten Disk, dem USB-Speicher oder DAP zufällig abspielen.

• Sie können alle Titel (CALL) durch Drücken der Taste REPEAT wiederholen.

Drücken Sie RANDOM.

Die Wiedergabe beginnt in zufälliger Reihenfolge.

• Wenn der Modus „GROUP“ für die MP3-Disk gewählt ist, wird er aufgehoben.

Die Zufallswiedergabe endet, wenn alle Titel abgespielt sind.

Zum Überspringen eines Titels:	Zum Pausieren:	Zum Stoppen:
	CD oder USB MEMORY Zum Freigeben erneut drücken.

Zum Verlassen der Zufallswiedergabe

Während die Anzeige RAND im Display erscheint...

RANDOM

Wiederholt abspielen

Wiederholwiedergabe

Sie können die Wiedergabe wiederholen.

Für CD/MP3 (TRACK-Modus):

Für MP3 (GROUP-Modus):

Während der Programmwiedergabe:

Während der Zufallswiedergabe:

1	Wiederholt das aktuelle Stück.
GR	Wiederholt alle Stücke in der aktuellen Gruppe (nur für MP3-Wiedergabe in „GROUP").
ALL	Alle Titel werden wiederholt. (Ausbiahbar bei normaler und Zufallswiedergabe)
	Wiederholt das Programm.

Sperre der Disk-Ausgabe – Kindersperre

Sie können die Disk-Fächer sperren, so dass die eingelegten Disks nicht entnommen werden können. Dies ist möglich, wenn die Anlage im Standby-Betrieb ist.

Bei geschlossenen Disk-Fächern...

(zur gleichen Zeit)

Zum Aufheben der Sperre das gleiche Verfahren wiederholen.

"UNLOCKED" erscheint im Display.

Fernbedienung

Einstellung des Timers

Bei Verwendung des Täglich-Timers können Sie zu Musik usw. aufwachen.

• Sie können drei Einstellungen für den Täglich-Timer speichern, aber nur einen der Timer zur Zeit aktivieren.
• Zum Verlassen der Timer-Einstellung drücken Sie CLOCK/TIMER nach Bedarf. Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie CANCEL. Sie können zum vorherigen Schritt zurückkehren.

Wie der Täglich-Timer praktisch arbeitet

Wenn der Täglich-Timer eingestellt ist, leuchten die Timer-Anzeige (und die Timer-Nummer (1, 2 oder 3)) im Display. Der Täglich-Timer wird jeden Tag zur gleichen Zeit aktiviert, bis er manuell ausgeschaltet oder ein anderer Täglich-Timer aktiviert wird.

Wenn die Einsatzzeit erreicht ist

Das System schaltet sich ein, stellt den angegebenen Sender ein oder beginnt mit der Wiedergabe der gewählten Signalquelle.

• Wenn „P--“ ausgewählt wird, wird der zuletzt angegebene Sender ausgewählt.
• Wenn „VOL -“ ausgewählt wird, wird der zuletzt angegebene Wert ausgewählt.
• Während der Täglich-Timer arbeitet, blinken die Timer-Anzeige ( ) und die Timer-Nummer-Anzeige (1, 2 oder 3) im Display. Die Timereinstellung bleibt gespeichert, bis Sie sie ändern.
• Ohne Aufheben des Täglich-Timer können Sie die Quelle ändern oder die Lautstärke einstellen, nachdem der Täglich-Timer mit der Wiedergabe beginnt.

1 Wählen Sie eine der gewünschten Timer-Einstellbetriebsarten—Daily 1 Timer, Daily 2 Timer oder Daily 3 Timer.

Beisp.: Wenn der Einstellmodus Daily Timer 1 gewählt ist

Fortsetzung (nächste Seite...)

2 Nehmen Sie die Timereinstellung nach Wunsch vor.

① Stellen Sie die Stunde und dann die Minute für die Einsatzzeit ein.

② Stellen Sie die Stunde und dann die Minute für die Ausschaltzeit auf die gleiche Weise ein. ③ Wählen Sie die Wiedergabequelle: „TUNER FM“, „TUNER AM“, „CD“, „AUX“ oder „USB“.

Für „TUNER FM“ und „TUNER AM“:

Wählen Sie eine Preset-Nummer oder „P--“, indem Sie PRESET UP oder PRESET DOWN und dann SET drücken.

④ Stellen Sie die Lautstärke ein.

Wenn Sie „VOL--“ auswählen, wird die Lautstärke auf den Pegel eingestellt, der vor dem Ausschalten eingestellt war.

3 Schalten Sie die Anlage aus (bei Standby), wenn Sie den Timer mit eingeschalteter Anlage eingestellt haben.

STANDBY/ON

Zum Ausschalten des Timers nach der Einstellung

Da der Täglich-Timer zur gleichen Zeit an jedem Tag aktiviert wird, kann es nötig sein, ihn an bestimmten Tagen aufzuheben.

1 Wählen Sie den aufzuhebenden Timer.

2 Den gewählten Timer ausschalten.

Die Ziffernanzeige entsprechend dem Täglich-Timer wird ausgeschaltet.

Zum erneuten Einsatz des Timers wiederholen Sie die obigen Schritte und drücken in Schritt 2...

Die Ziffernanzeige entsprechend dem Täglich-Timer leuchtet auf.

Zusätzliche Informationen

Weitere Informationen zu diesem System

Tägliche Bedienung—Wiedergabe (siehe

Seiten 9 bis 13)

Rundfunkempfang:

• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht. Die Festsender bleiben, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, nur noch eine Tage lang abgespeichert. In diesem Fall speichern Sie die Sender erneut ab.

Wiedergabe von Disk/USB Memory/DAP:

• Bei Verwendung einer 8-cm-Disk setzen Sie diese in den inneren Kreis des Disk-Fachs.
• Dieses System lässt keine sogenannten „packet write“-Disks zu. Für MP3-Wiedergabe...
• MP3-Disks erfordern eine längere Auslesezeit als normale CDs. (Das liegt an der Komplexität der Gruppen-/Datei-Konfiguration.)
• Manche MP3-Dateien können nicht wiedergegeben werden und werden übersprungen. Das ist ein Resultat ihrer Aufnahmeverfahren und -bedingungen.
• Bei der Herstellung von MP3-Disks verwenden Sie ISO 9660 mit Level 1 oder Level 2 als Disk-Format.
• Das System kann MP3-Dateien mit der Dateierweiterung .mp3 abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).
• Manche Zeichen oder Symbole werden nicht richtig im Display angezeigt. Die maximale im Display gezeigte Zeichenzahl ist 32 (ohne Erweiterungscode) für Dateien und 30 für ID3-Marken.
• Wir empfehlen, jede MP3-Datei mit einer Sampling-Rate von 44,1 kHz und einer Bitrate von 128 kbps zu erstellen.
• Dieses System erkennt insgesamt 500 Titel und 200 Gruppen auf einer MP3-Disk oder 999 Titel und 250 Gruppen auf einem USB-Speichermedium. Solche, die die Maximalzahl überschreiten, können nicht erkannt werden. Die Wiedergabereihenfolge von MP3-Titeln kann sich von der beabsichtigten unterscheiden. Wenn ein Ordner keine MP3-Titel enthält, werden sie ignoriert.

MP3-Gruppen-/Titel-Konfiguration

Diese Anlage spielt MP3-Titel wie folgt ab. Die Wiedergabereihenfolge in der Abbildung gilt für MP3-Titel auf der Disk. MP3-Titel auf USB-Speicher oder DAP können anders wiedergegeben werden.

Quick Portable Link (QP Link)

• Das System merkt sich den Ein-/Ausschaltzustand von QP Link auch dann, wenn das Netzkabel abgezogen und wieder eingesteckt wird. Die Signalquelle bleibt auf AUX eingestellt, wenn Sie externe Geräte wie z. B. Digital-Audio-Player stoppen.

Tägliche Bedienung - Klang und andere Einstellungen (siehe Seiten 14 bis 16)

Einstellen der Lautstärke:

• Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

Einstellen des Klangs:

• Diese Funktion beeinflusst auch den Klang über die Kopfhörer.
• SOUND TURBO und AHB PRO können nicht gleichzeitig verwendet werden.

Einstellung der Uhr:

0:00 blinkt im Displayteil, bis Sie die Uhr einstellen. Die Uhr kann 1 oder 2 Minuten im Monat vor- oder nachgehen. In diesem Fall muss die Uhrzeit neu eingestellt werden.

Automatisches Ausschalten:

• Auto-Standby kann nicht auf die folgenden Weisen aufgehoben werden.
• Anpassen der Displayhelligkeit, Einstellen der Lautstärke, Einstellen des Klangs

Erweiterte Radiofunktionen (siehe Seiten 17 und 18)

Beschreibungen der PTY-Codes

NEWS: Nachrichten

AFFAIRS: Erweiterte, regionale Nachrichten oder Berichte

INFO: Sendungen über medizinische Hilfe, Wettervorhersagen, etc.

SPORT: Sportereignisse

EDUCATE: Lehrprogramme

DRAMA: Hörspiele

CULTURE: Nationale oder regionale Kultursendungen

SCIENCE: Sendungen über Naturwissenschaften und Technik

VARIED: Andere Sendungen, z. B. Komödien, Karneval o.ä.

POP M: Popmusik

ROCK M: Rockmusik

EASY M: Middle-of-the-Road (gewöhnlich)

Listening" genannt)

LIGHT M: Leichte Musik

CLASSICS: Klassische Musik

OTHER M: Andere Musikrichtungen

WEATHER: Wettervorhersage

FINANCE: Berichte aus Handel und Wirtschaft, Aktienmarkt usw.

CHILDREN: Unterhaltungssendungen für Kinder

SOCIAL: Sendungen über soziale Aktivitäten

RELIGION: Sendungen, die sich im weitesten Sinne mit Glaubens- und Existenzfragen oder ethischen Fragen beschäftigen

PHONE IN: Sendungen, in denen Menschen ihre Ansichten per Telefon oder in anderer Form öffentlich äußern können

TRAVEL: Sendungen über Reiseziele, Abenteuerreisen, Reiseideen und -gelegenheiten

LEISURE: Sendungen über Freizeitaktivitäten wie Gartenarbeit, Kochen, Angeln usw.

JAZZ: Jazzmusik

COUNTRY: Country-Musik

NATION M: Aktuelle Musik aus Regionen anderer Länder in deren Landessprache

OLDIES: Pop-Hits aus früherer Zeit

FOLK M: Volksmusik bzw. Folk-Musik

DOCUMENT: Sendungen, die sich in dokumentarischem Stil mit Tatsachen beschäftigen

Weitere Bedienungsvorgänge für Disk/USB Memory/DAP (siehe Seiten 19 bis 21)

Programmierung der Wiedergabereihenfolge – Programmwiedergabe:

• Wenn Sie versuchen, ein 33. Stück zu programmieren, erscheint „FULL“ im Display.
• Wahl der Programmierschritte... Ihr Eintrag wird ignoriert, wenn Sie versucht haben, eine Gegenstandsnummer zu programmieren, die auf der Disk nicht vorhanden ist (z.B. Wahl von Stück 14 auf einer Disk, die nur 12 Stücke enthält).

Timer-Funktionen (siehe Seiten 22 und 23)

Die Timer-Eingaben werden, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, sofort gelöscht. Sie müssen zuerst die Uhr einstellen, und danach erneut den Timer. - Wenn Sie den Einsatz-Timer einstellen, nachdem der Täglich-Timer mit der Wiedergabe der gewählten Signalquelle begonnen hat, wird die Einstellung des Täglich-Timers aufgehoben.

Sonstige

Die folgenden Einstellungen werden vom System für zwei bis drei Tage nach dem Abziehen des Netzkabels gespeichert. Nach einigen Tagen werden die Einstellungen auf die Werksvoreinstellungen zurückgesetzt, so dass Sie das System neu einstellen müssen. Preset-Sender, Lautstärke, BASS/TREBLE, AHB PRO, SOUND TURBO, AUX LEVEL, QP Link und der Timer.

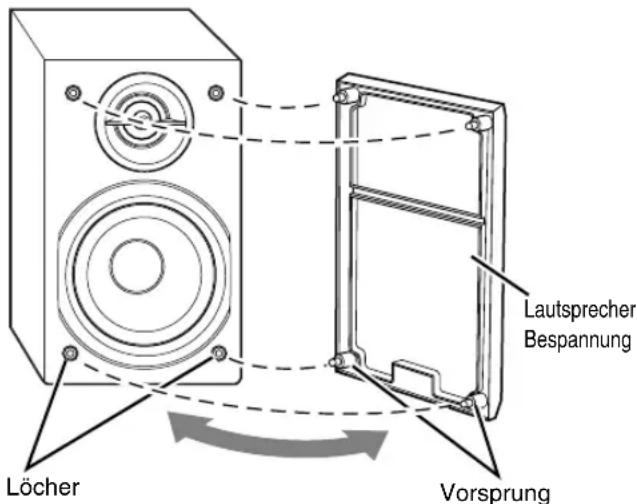

Zum Abnehmen der Lautsprecherbespannungen

Störungssuche

Wenn Sie ein Problem mit Ihrem System haben, gehen Sie zunächst diese Liste durch, um hier eine mögliche Lösung zu finden, bevor Sie das Gerät zum Kundendienst einreichen.

Allgemeines:

Einstellungen oder Eingaben werden plötzlich annulliert, bevor Sie fertig sind.

⇒ Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

⇒ Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Unfähig, das System von der Fernbedienung zu steuern.

⇒ Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor am System. ⇒ Richten Sie den Fernbedienungssensor auf die Frontplatte. ⇒ Signale können den Fernbedienungssensor nicht erreichen. Gehen Sie näher an die Anlage heran. ⇒ Die Batterien sind erschöpft.

Kein Ton von den Lautsprechern.

Lautsprecherverbindungen sind falsch oder locker (siehe Seite 7). ⇒ Kopfhörer sind angeschlossen (siehe Seite 9).

Das System schaltet sich nicht aus.

⇒ QP Link ist aktiv (siehe Seite 13).

Bedienung des Radios:

Schwer hörbare Sendungen wegen Rauschen (siehe Seiten 4 bis 6)

⇒ Antennenverbindungen sind falsch oder locker. ⇒ Die AM-Rahmenantenne ist zu nahe am System. ⇒ Die UKW-Antenne ist nicht richtig ausgestreckt und platziert.

Disk-Vorgänge:

Die Disk wird nicht abgespielt.

⇒ Die Disk ist umgekehrt eingesetzt. Setzen Sie die Disk mit der Beschriftungsseite nach oben weisend ein.

Der Disk-Klang ist unterbrochen.

⇒ Die Disk ist zerkratzt oder schmutzig.

Das Disk-Fach öffnet oder schließt sich nicht.

⇒ Der Netzstecker ist nicht eingesteckt. ⇒ Kindersperre ist aktiv (siehe Seite 21).

Timer-Funktionen:

Täglich-Timer arbeiten nicht.

⇒ Die Anlage war bei Erreichen der Einsatzzeit bereits eingeschaltet. Der Timer arbeitet nur bei ausgeschalteter Anlage.

Wartung

Um beste Leistung mit der Anlage zu erzielen, halten Sie Ihre Disks und Mechanismen immer sauber.

Umgang mit Disks

• Beim Entnehmen einer Disk aus ihrer Hülle immer den Mittenhalter der Hülle leicht eindrücken und die Disk an den Rändern haltend herausheben.
• Berühren Sie nicht die glänzende Seite der Disk, und biegen Sie die Disk nicht.
• Setzen Sie die Disk nach der Verwendung in die Hülle zurück, um Verbiegen zu vermeiden.
• Achten Sie darauf, nicht die Oberfläche der Disk zu zerkratzen.
• Schützen Sie die Disk vor direktem Sonnenlicht, extremen Temperaturen und Feuchtigkeit.

Zum Reinigen der Disk:

Wischen Sie die Disk mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

Reinigung der Anlage

• Flecken müssen mit einem weichen Lappen abgewischt werden. Bei schwerer Verschmutzung der Anlage einen Lappen mit wasseriger, neutraler Spülmittellösung tränken, gut auswringen, die Anlage abwischen, und dann mit einem trockenen Lappen trockenwischen.
• Um Beeinträchtigung der Qualität der Anlage, Beschädigung, oder Abpellen der Lackierung zu vermeiden, auf Folgendes achten:
• NICHT mit einem harten Tuch abwischen.
• NICHT gewaltsam abwischen.
• NICHT mit Lösungsmitteln wie Terpentin oder Benzol abwischen.
• NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprühen.
• NICHT Gummi- oder Plastikteile längere Zeit in Berührung lassen.

Technische Daten

Verstärkersektion

Ausgangsleistung: 80 W pro Kanal, min. RMS,

betrieben an 6 Ω bei 1 kHz und weniger als 10 % THD (Gesamtklirrfaktor). (IEC268-3)

Lautsprecher/Impedanz: 6 Ω - 16 Ω

Audioeingang AUX

Eingangsempfindlichkeit/ Impedanz:

LEVEL1: 150 mV / 47 kΩ

LEVEL2: 500 mV / 47 kΩ

USB: Vers. 1.1

Tuner-Sektion

UKW-Abstimmbereich: 87,50 MHz - 108,00 MHz

MW-Abstimmbereich: 522 kHz - 1629 kHz

CD-Player-Sektion

Dynamikumfang: 85 dB

Signal-Rauschabstand: 85 dB

Gleichlaufschwankungen: Unmessbar

Allgemeines

Betriebsstromforderungen:

Wechselstrom 230 V 50 Hz

Leistungsaufnahme: 145 W (im Betrieb)

20 W (bei Standby)

0,9 W (Standby und mit

ausgeschaltetem Display)

Abmessungen (ca.): 175 mm × 246 mm × 415 mm (B / H / T)

Gewicht (ca.): 6,2 kg

Lautsprecher

Typ: 2-Wege-Bassreflextyp

Lautsprecherchassis: Tieftöner: 12 cm Konus × 1, Hochtöner: 4 cm Konus × 1

Impedanz: 6 Ω

Abmessungen (ca.): 145 mm × 246 mm × 212 mm (B / H / T)

Gewicht (ca.): je 2,2 kg

Mitgeliefertes Zubehör

Siehe Seite 4.

Die technischen Daten und das Design können sich ohne Ankündigung ändern.

Teile-Index

Zur Verwendung der Tasten und Regler siehe betreffende Seiten.

Fernbedienung

Hauptgerät

Inhaltsverzeichnis

Einführung 2

Sicherheitshinweise. 2

Technische Daten 26

Die Disc wird nicht abgespielt.

Dynamikbereich: 85 dB

Stromversorgung: 230 V, 50 Hz Wechselstrom
