BEDIENUNGSANLEITUNG Jockey III Master Edition Reloop

Professioneller 4-Deck-MIDI-Controller mit integriertem 4-Kanal-Audio-Interface

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung des gesätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

nstruction Manual

AUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie these Ge- rät nicht Wasser oder Flüssigkeiten aus! Offnen Sie nimals das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

BEDIENUNGSCANLEITUNG

ACHTUNG!

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. These Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklarungen und Unterlagen sind beim Hersteller hinterlegt.

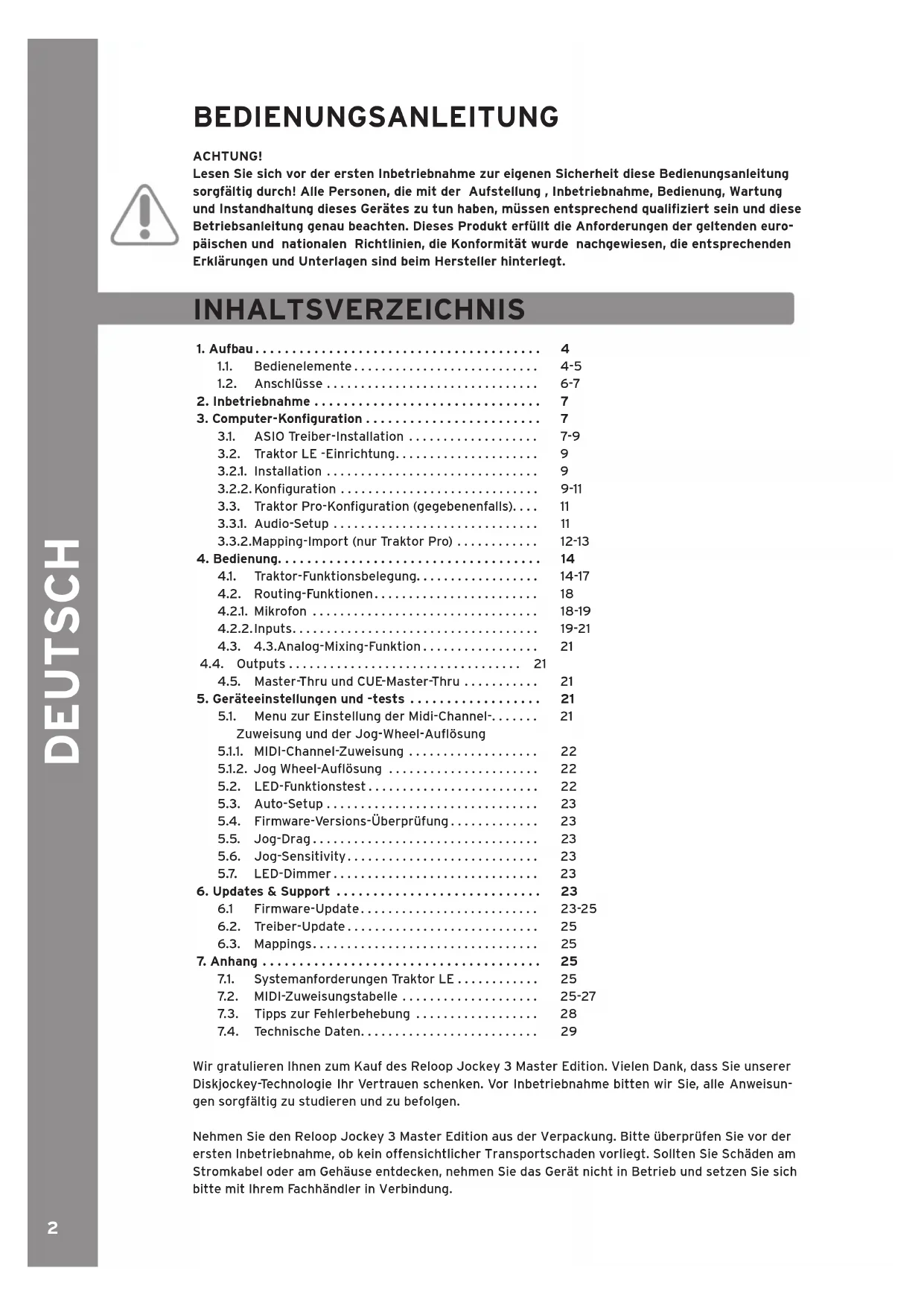

INHALTSVERZEICHNIS

1.Aufbau 4

1.1. Bedienelemente 4-5
1.2. Anschlüsse 6-7

1. Inbetriebnahme 7

2. Computer-Konfiguration 7

3.1. ASIO Treiber-Installation 7-9
3.2. Traktor LE -Einrichtung. 9
3.2.1.Installation 9
3.2.2.Konfiguration 9-11
3.3. Traktor Pro-Konfiguration (gegebenenfalls). 11
3.3.1. Audio-Setup 11
3.3.2.Mapping-Import (nur Traktor Pro) 12-13

4.Bedienung. 14

4.1. Traktor-Funktionsbelegung 14-17
4.2. Routing-Funktionen 18

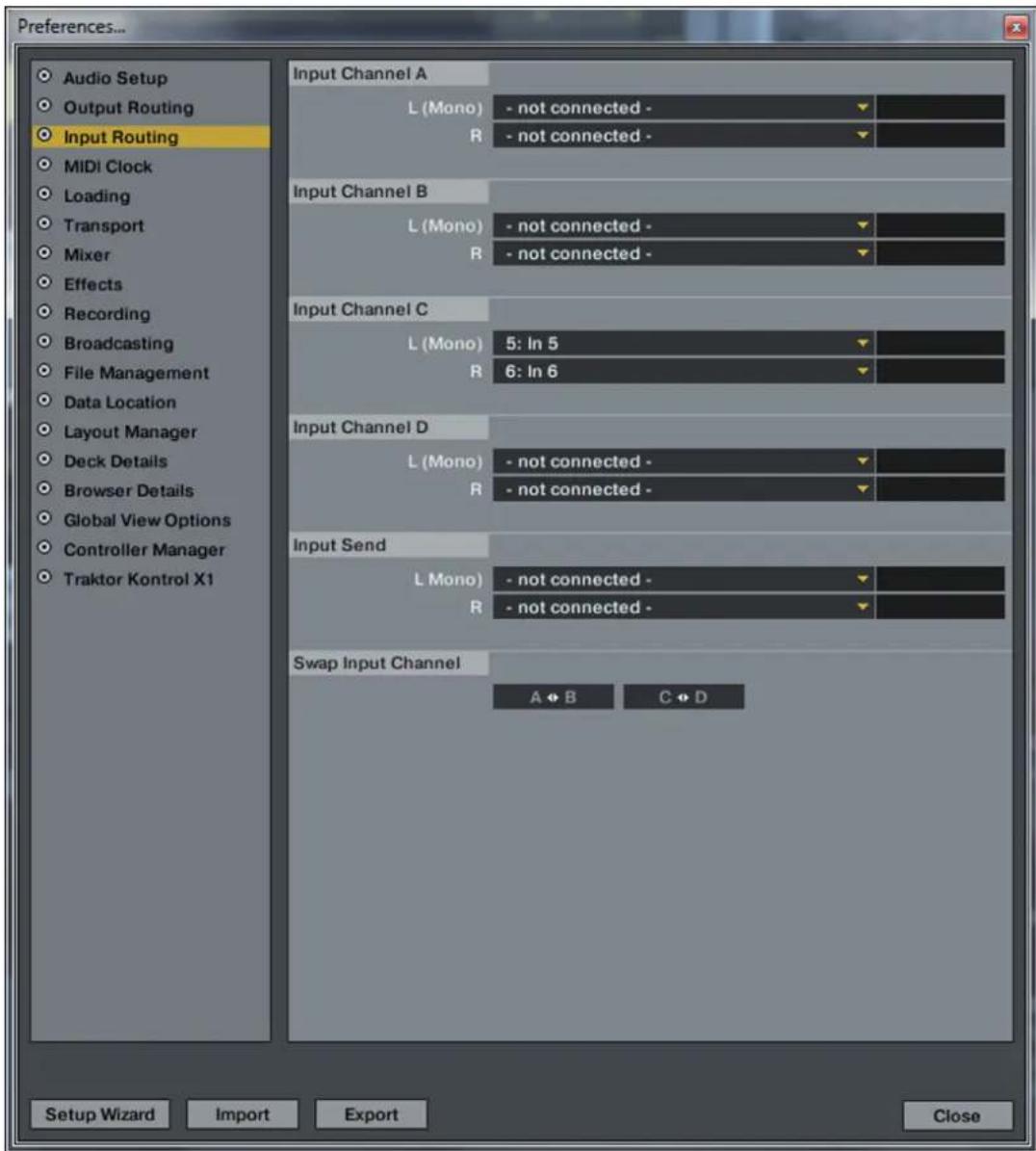

4.2.1.Mikrofon 18-19

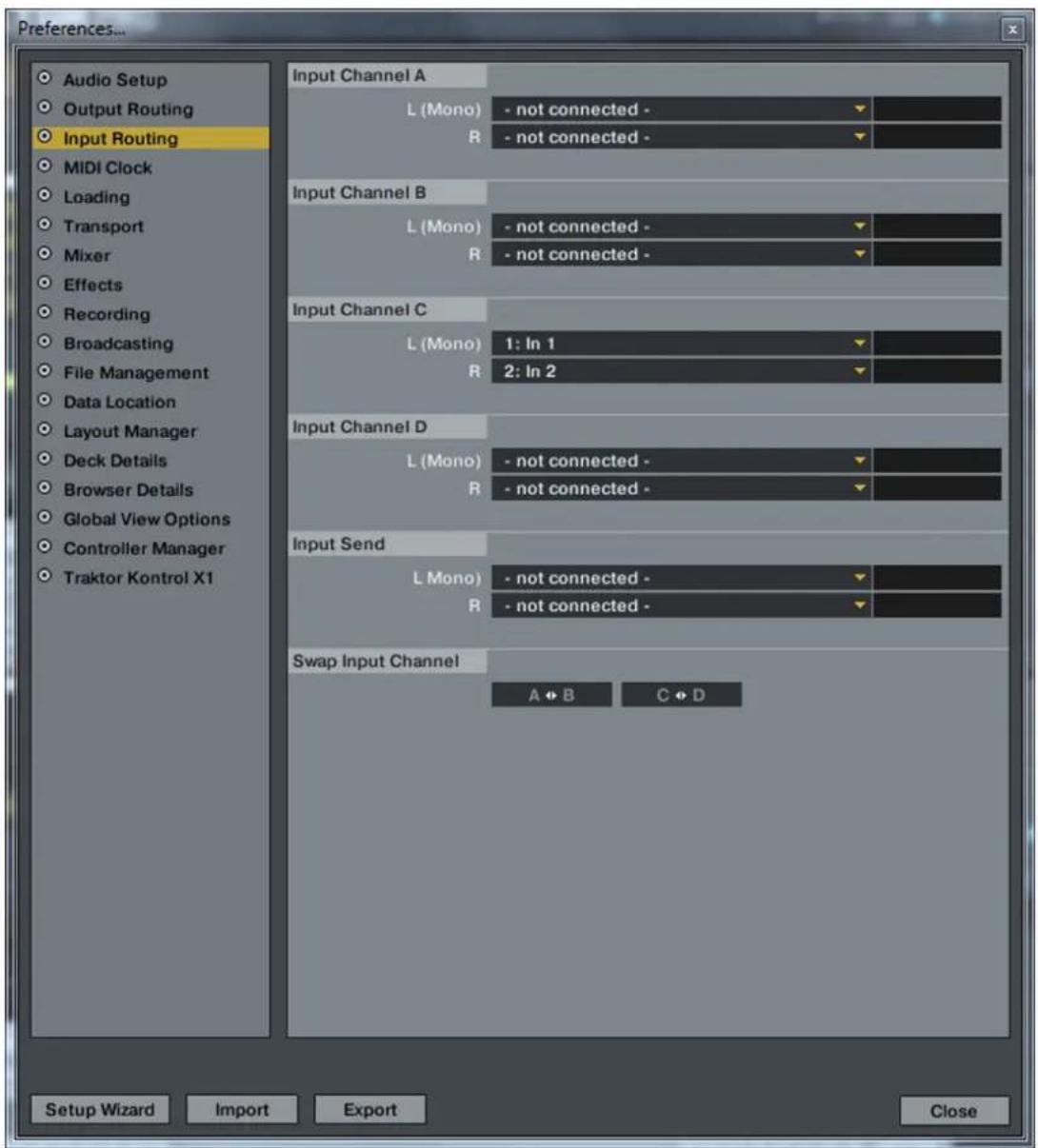

4.2.2. Inputs 19-21
4.3. 4.3.Analog-Mixing-Funktion 21

4.4.Outputs 21
4.5. Master-Thru und CUE-Master-Thru 21

5.Geräteinstellungen und -tests 21

5.1. Menu zur Einstellung der Midi-Channel 21
Zuweisung und der Jog-Wheel-Auflösung
5.1.1.MIDI-Channel-Zuweisung 22
5.1.2.Jog Wheel-Auflösung 22
5.2. LED-Funktionstest 22
5.3.Auto-Setup 23
5.4. Firmware-Versions-Uberprüfung 23
5.5.Jog-Drag 23
5.6.Jog-Sensitivity. 23
5.7. LED-Dimmer 23

7.1. Systemanforderungen Traktor LE 25
7.2. MIDI-Zuweisungstabelle 25-27
7.3. Tipps zur Fehlerbehebung 28
7.4. Technische Daten. 29

Wir gratulieren Ihnen zum Kauf des Reloop Jockey 3 Master Edition. Vielen Dank, dass Sie unserer Diskjockey-Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

Nehmen Sie den Reloop Jockey 3 Master Edition aus der Verpackung.itte uberprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schaden am Stromkabel oder am Gehäuse entdecken, behmen Sie das Gerät nicht in Betrieb und setzen Sie sichitte mit Ihr Frem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonderss vorsichtig beim Umgang mit der Netzspannung. Bei dieser Spannung konnen Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursicht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursicht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitsinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
  Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sieitte, dass Schaden die durch manuelle Veränderungen an thisem Gerat verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleitete. Die Wartungarf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!
• Die Sicherungarfurn gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstarke ausgetaucht werden.
• Stellen Sie sichere, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF" steht, wenn Sie das Gerät ans Netz anschließen.
• Benutzen Sie nur vorschrifsmäßige Kabel. Achten Sie daraufuf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sichitte an ihren Handler.
• Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit passen Händen an!
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsqelle darf daß nur eine ordnungsgemäß Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Griffläche an undziehen Sie niemals an der Netzleitung!
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlage auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes daraufuf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls noch einmal Flüssigkeit in das Geräeinnere gelangen sollen, sofort den Netzsteckerziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
• Betreiben Sie das Gerät nicht in extrem—heien (über 35^ C) oder extrem kalten (unter 5^ C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Verdecken Sie niemals vorhandene Lüfter oder Lüftungsschütze. Sorgen Sie immer für eine ausreichende Ventilation.
• Das Gerätarf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das darauf entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange abgescheltet, bis es Zimmertemperatur erreicht hat!
• Regler und Schalter sollenn niemals mit Spruhreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollen das Gerät im ursprünglichen Versandkarton transportiert werden.
• Zu Beginn mussen die Überblendregler und Lautstärkeregler Its Verständers auf Minimum eingestellt und die Laufsprecherschalter in „OFF“-Position geschaltein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um den durch Einschwingung erzeugten Schroteffekt zu vermeiden, welcher zu Laufsprecher- und Frequenzweichschäden führen können.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.

• In Schulen, Ausbildungseinrichtungen, Hobby- oder Selfbhilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.

• Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei dieser Gerät handelt es sich um einen professionellen DJ MIDI Controller mit integrierter 6-In/4-Out Soundkarte, mit dem sich Software steuern lasst. Das Gerät wird bzw mit einem USB Kabel am Computer angeschlossen.

Dieses Produkt ist für den Anschluss an 240 V, 50 Hz Wechselspannung über das beiliegende Steckernetzteil zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erlischt. Außendem ist jeder andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßige technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleitteilen wie Dreh- und Schiebereglern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdoseziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sightbare Beschädigungen aufweist, das Gerät nicht mehr Funktioniert, nach längerer Lagerung unter un-günstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

1. AUFBAU

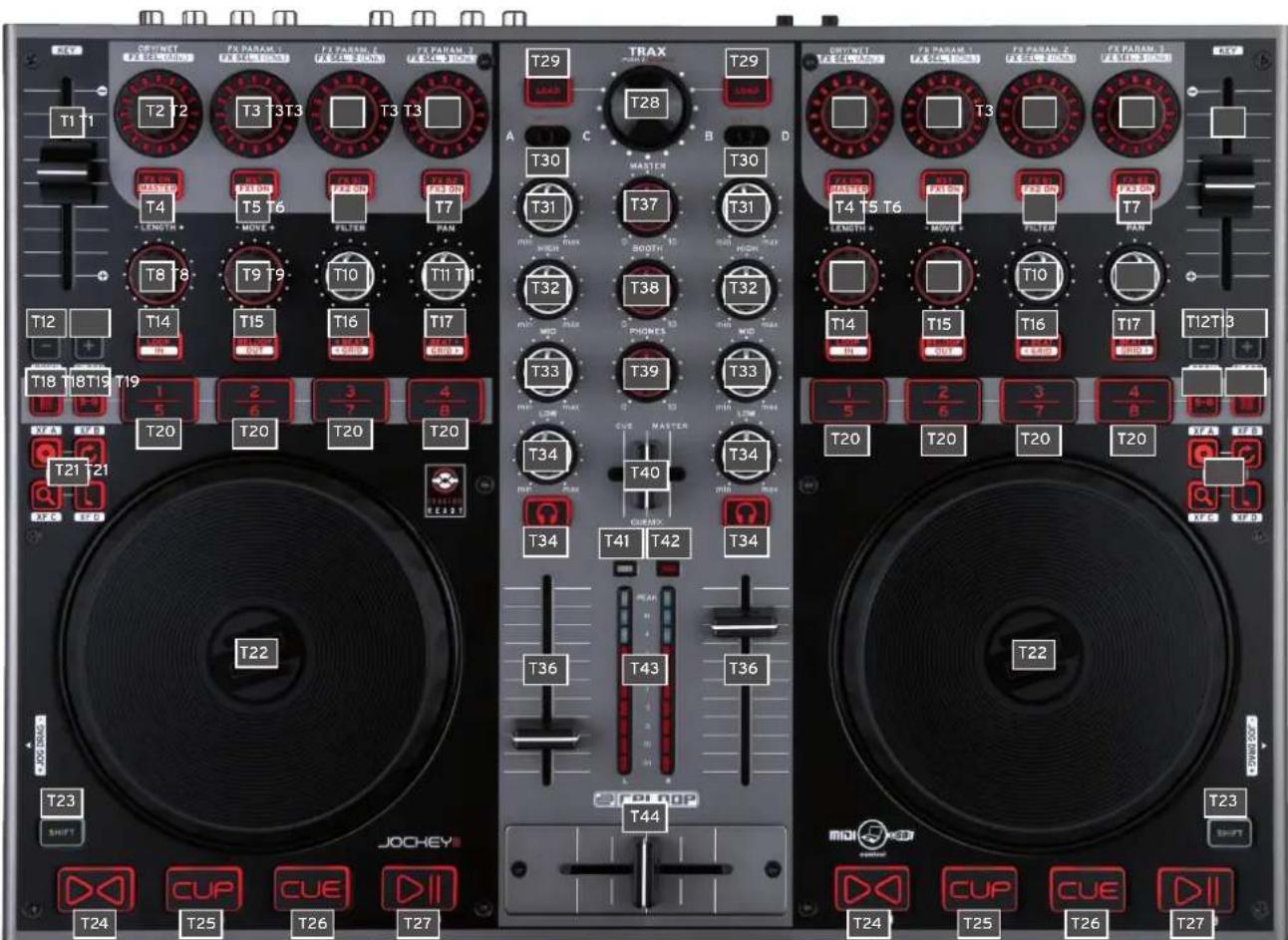

1.1. BEDIENELEMENTE

# Bezeichnung Shift Bezeichnung
T01 Pitchfader Key
T02 Dry/Wet-Regler Effektwechsel im Advanced-Effekt-Modus
T03 Effektparameter Effektwechsel im Chained-Effekt-Modus
T04 FX On-Taste FX Preset 1
T05 Effekt-Reset bzw. FX 1 On FX Preset 2
T06 Effekt-Taste 1 bzw. FX 2 On FX Preset 3
T07 Effekt-Taste 2 bzw. FX 3 On FX		Preset 4
T08 Loop-Länge
T09 Loop verschiben
T10 Filter
T11	Pan(Balance)-Regler
T12	Pitchbend-Taste -	FX 1
T13	Pitchbend-Taste +	FX 2
T14 Autoloop-Funktion	Loop In/Set Cue-Taste
T15 Reloop-Funktion	Loop Out-Taste
T16 Beatjump zurück	linksläufige GRID-Verschiebung
T17	Beatjump vorwärts	rechtsläufige GRID-Verschiebung
T18 Hot	Cue-Lösch-Taste
T19 Hot	Cue-Bankwahl
T20 Hot	Cue-Tasten	Sampleplayer 1 - 8
T21	Jog Wheel Modi-Tasten
T22 Jog Wheel
T23 Shift-Taste
T24	Synchronisierungs-Taste	Deck Master Select
T25 Cup-Taste	Beat Tab
T26	Cue-Taste	FX Mode
T27	Play/Pause-Taste Keylock
T28 TRAX-Encoder	Ordernavigation
T29 Load-Taste	Favoriten-Ordner-Navigation
T30 Deck-Ausb Wahl-Schalter
T31	Gain-Regler
T32 EQ-Regler High
T33	EQ-Regler Mid
T34 EQ-Regler Low
T35	Monitor-CUE-Taste	Preview-Player Load&Play bzw. Stopp
T36 Linefader
T37	Master-Lautstärke
T38 Booth-Lautstärke
T39 Kopfhörer-Lautstärke
T40 CUE-Mix-Überblendung
T41 Power-LED
T42 MIDI-Signal-LED
T43 VU-Meter
T44 Crossfader

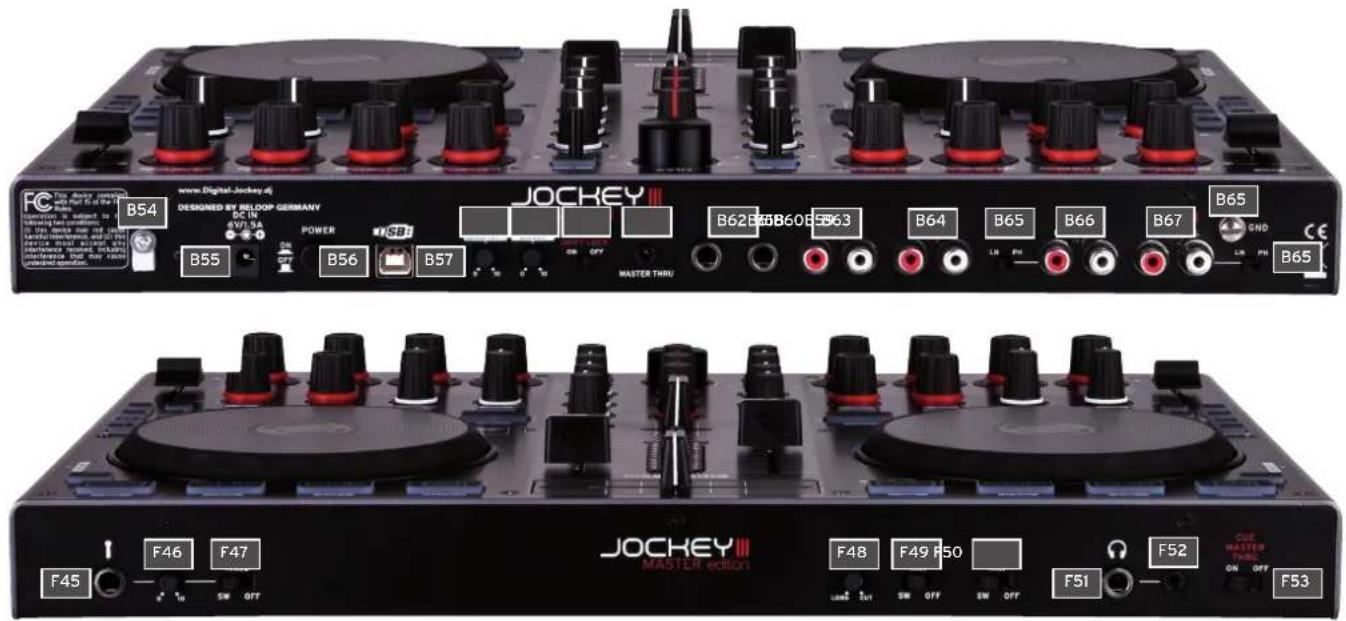

1.2.ANSCHLUSSE

Geräterückseite

# Bezeichnung

B54 Netzkabel-Zugentlastung

B55 Netztzeilanschluss (DC 6V/1,5A)

B56 Ein/Aus-Schalter

B57 USB-Anschluss

B58 Jog-Wheel-Sensitivity

B59 LED-Dimmer

B60 Shift-Lock Schalter

B61 3,5mm Klinke Master-Thru Eingang

B62 6,3mm Klinke Master 2 Audio-Ausgang (balanced)

B63 Circh Master 1 Audio-Ausgang

B64 Circh Booth Audio-Ausgang

B65 Line/Phono Umschalter

B66 Circh-Input 2

B67 Circh-Input 1

B68 Erdungsschraube

Gerätevorderseite

# Bezeichnung

F45 6,3 mm Klinke Mikrofonanschluss

F46 Mikrofon-Lautstärke

F47 Mikrofon-Routing-Schalter

F48 Crossfader-Curve

F49 Input 1 Routing-Schalter

F50 Input 2 Routing

F51 6,3 mm Klinke Kopfhöreranschluss

F52 3,5 mm Klinke Kopfhöreranschluss

F53 Master-Thru-Routing-Schalter

S69 Jog Wheel-Widerstand

S70 Kensington-Lock

2. INBETRIEBNAHME

• Schalten Sie das Gerät zunachst über den Ein/Aus-Schalter -B56- auf der Rückseite aus.
• Verbinden Sie das beiliegende Netzteil mit der DC-Buchse -B55- des Gerätes. Stecken Sie nun den Netzadapter in eine frei Steckdose.
• Verbinden Sie anschließend das mitgelieferte USB-Kabel mit dem Anschluss -B57- auf der Rückseite des Gerätes und einer frei en USB-Schnittstelle an Ihr dem Computer.

3.COMPUTER-KONFIGURATION

Bevor Sie mit Ihr dem neuen Gerät loslegen konnen, müssen noch eine grundlegende Einstellungen an Ihr Computer-System vorgenommen werden.

ACHTUNG!

Blitte vergewlssern Sie sich, dass Reloop Jockey 3 sich noch im ausgeschalteten Zustand befindet. Erst während der Installation werden Sie dazu aufgefordert, diesen einzuschalten. Das beiliegende USB-Kabelarfereits angeschlossen sein.

Bitte schenken Sie den folgenden Punkten genaue Beachtung.

3.1. ASIO TREIBER-INSTALLATION

Legen Sie die mitgelieferte Installations-CD in Ihr Laufwerk. Im Ordner „Drivers" wahlen Sie den für Ihr System passenden Treiber aus und starten die Installation mit einem Doppelklick.

TIPI!

Reloop stellt stets aktualisierte Treiber online zur Verfügung. Für mehr Informationenlesen Sie bereits das Kapitel „Updates & Support".

HINWEIS!

Bitte stellen Sie sicher, dass Sie die Treiber-Installation mit Administratrorrechten starten. Ansonsten wird die Installation mit einer Fehlermeldung scheitern.

Verwenden Sie Windows Vista bzw. Windows 7, so führen Sie das passende Installations-Setup mit einem Rechtsklick und anschließender Auswahl „Als Administrator ausführten" aus.

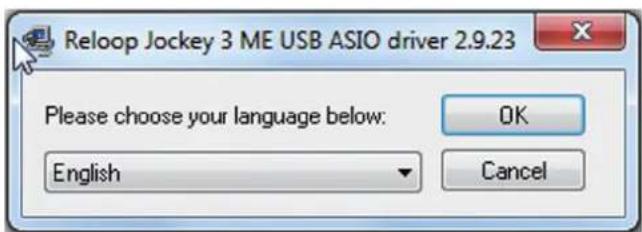

1. Sie kommt als erstes ins Sprachen-Ausbahlfenster.itte wahlen Sie ihre bevorzugte Sprache aus.

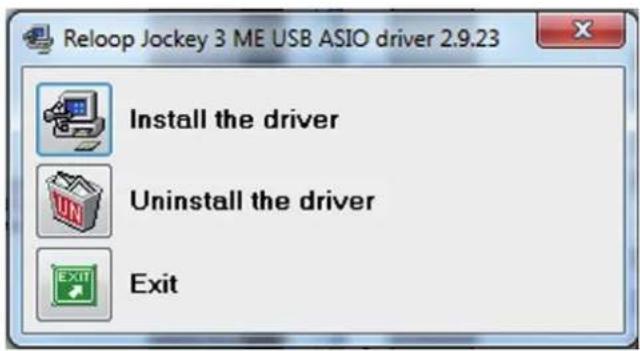

1. Klichen Sie nun auf die Schaltfläche „Treiber installmenten".

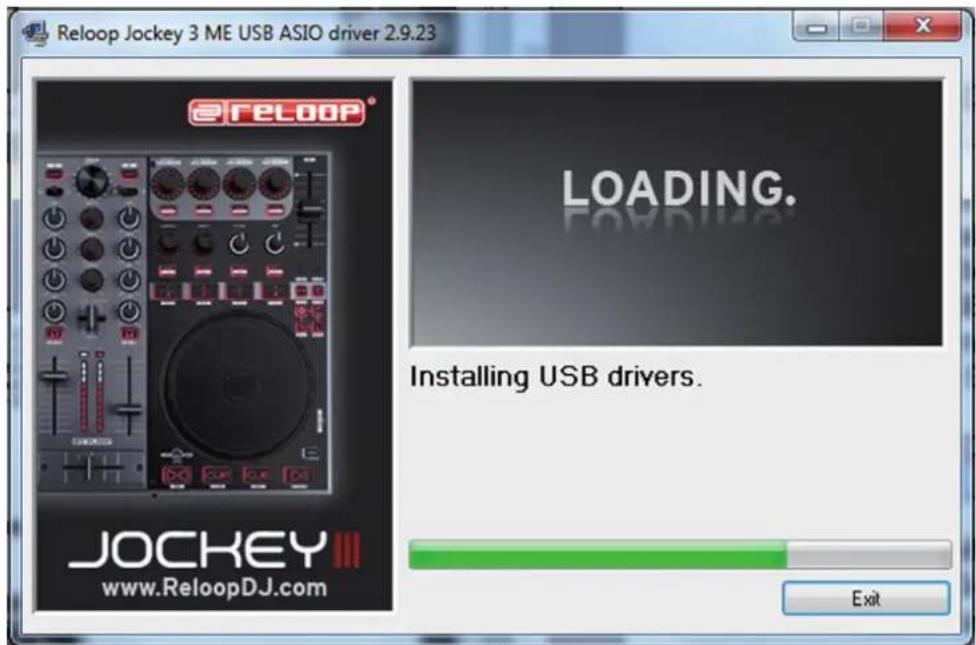

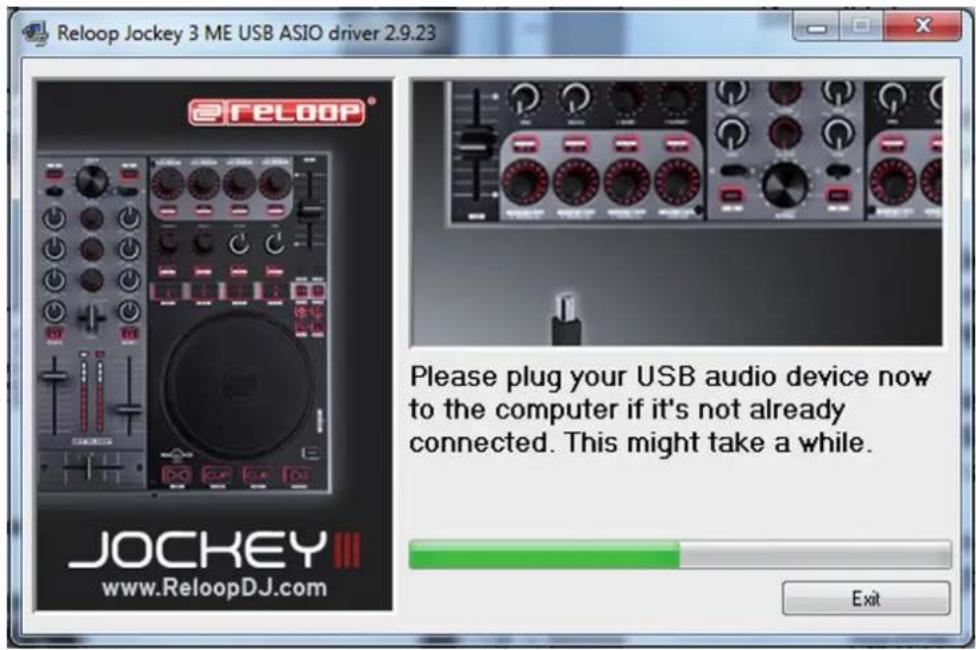

1. Sie werden anschließend aufgefordert, Reloop Jockey 3 anzustecken und einzuschalten. Sollte Reloop Jockey 3 noch nicht per USB verbunden sein, so schlieben Sie das mitgelieferte USB-Kabel am USB-Port -B57- und an einem frei en USB-Anschluss Ihres Computers an. Verbinden Sie ebenfalls das mitgelieferte Netzteil mit dem Netzeilanschluss -B55-. Schalten Sie nun das Gerät über den Ein/Aus-Schalter -B56- ein.

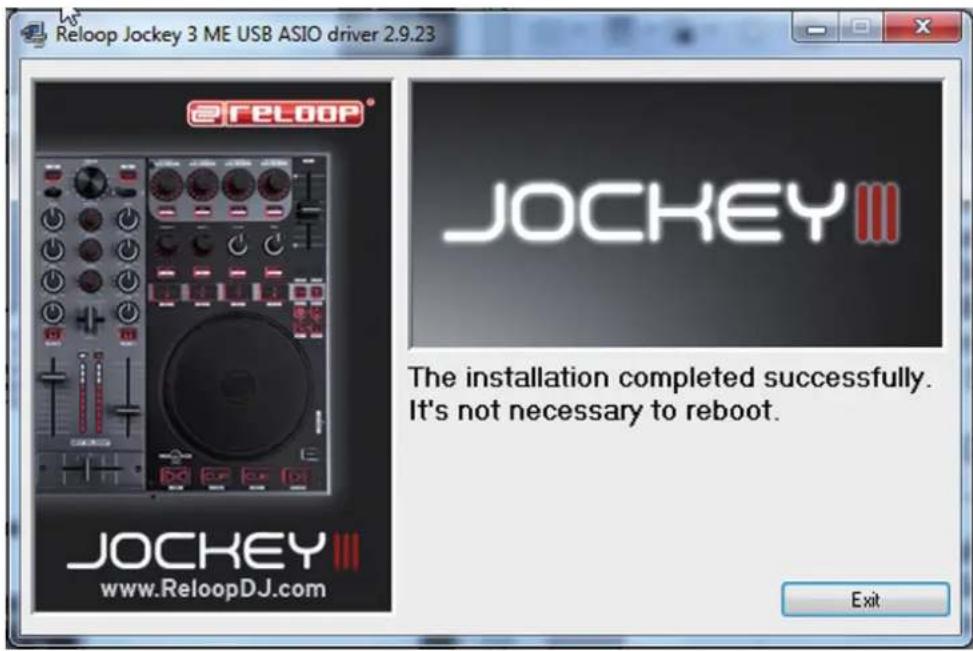

1. Die Installation wird fortgesetzt. Wenn die Installation erfolgreich beendet wurde, können Sie das Setup über die Schaltfläche „Beenden" schlieben. Ein Neustart ist nicht erforderlich.

3.2. TRAKTOR LE-EINRICHUNG

Mit Reloop Jockey 3 erhalten Sie die kostenlose und uneingeschränkt verwendbare DJ-Software „Traktor LE".

HINWEIS!

Upgrade auf Traktor Pro (4 Deck-Unterstützung):

Mit ihrer beiliegenden Traktor LE Version haben Sie den Vorteil, die umfangreiche Traktor PRO

Version zum Vorzugspres zu erwerben. Aktuelle Preiskonditionen erfolhen Sie auf www.nativinstruments.de

3.2.1. INSTALLATION

Auf der beiliegenden Installations-CD finden Sie besoin den ASIO-Treibern das Verzeichnis „Traktor". Öffnen Sie diesen und wahren Sie die für Ihr System passende Setup-Datei aus. Befolgen Sie die Anweisungen im Installationsfenster.

HINWEIS!

Details zu den Systemanforderungen finden Sie im Punkt „Systemanforderungen Traktor LE" des Anhangs.

Wird Traktor LE das ersten Mal verwendet, so sollte der „Setup Wizard" starten. Ist dies nicht der Fall, so klichen Sie auf „Help" und wahlen den Menüpunkt „Start Setup Wizard". Im Setup Wizard wahren Sie folgende Punkte aus:

1. Die ersten Frage „Are you using a USB/FireWire controller?" beantwerten Sie mit „Yes". Anschließlich klichen Sie auf „Next".
2. Im Bereich „Choose your manufacturer:" wahren Sie den Eintrag „Reloop". Die anschliebende Auswahlmöglichkeit „Choose your model:" beantwerten Sie mit „ Jockey 3 ME". Wiederum bestätigen Sie die Auswahl mit „Next".
3. Die folgenden Fragen bezüglich angeschlossener Hardware des Herstellers „Native Instruments" beantwerten Sie standardmäßig mit „No".

Ihr Reloop Jockey 3 sollte nun entsprechend für Traktor LE konfiguriert sein.

HINWEIS!

Standardmög sollte das Audio-Setup auf den Internal-Mixing-Modus eingestellt sein.

Solte dies nicht der Fall sein, so beachten Sie die folgenden Punkte genau.

Anonsoen konnen Sie these Kapitel uberspringen und beim Kapitel „Bedienung" fortsetzen.

Audio Setup

Internal-Mixing-Modus

1. Öffnen Sie in Traktor den Einstellungsdialog, indem Sie auf das keine Zahnrad aoperen, rechten Rand klichen.

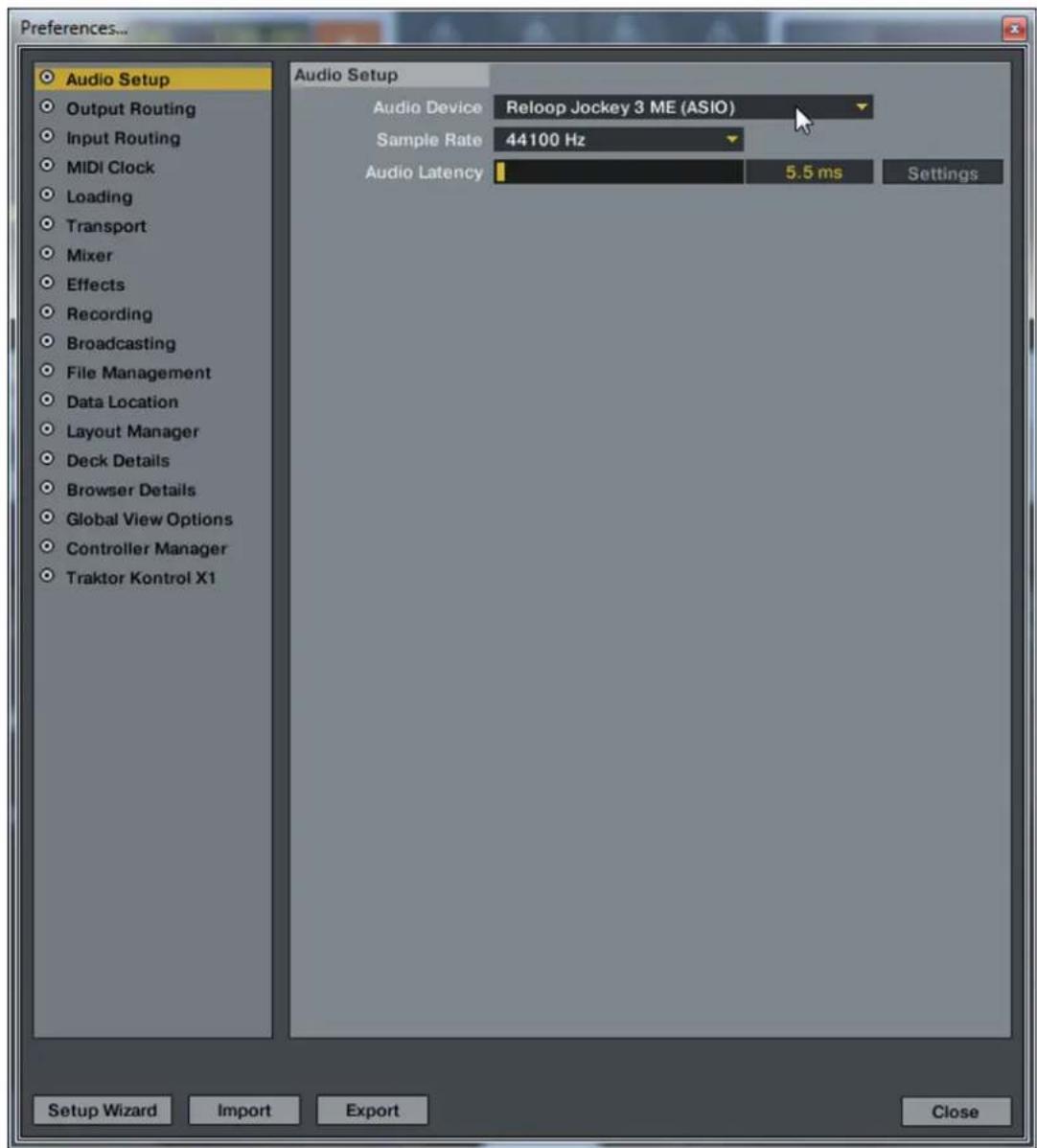

2. Öffnen Sie die Kategorie „Audio Setup" und wahlen im Bereich „Audio Device" den Eintrag „Reloop Jockey 3 (ASIO)".

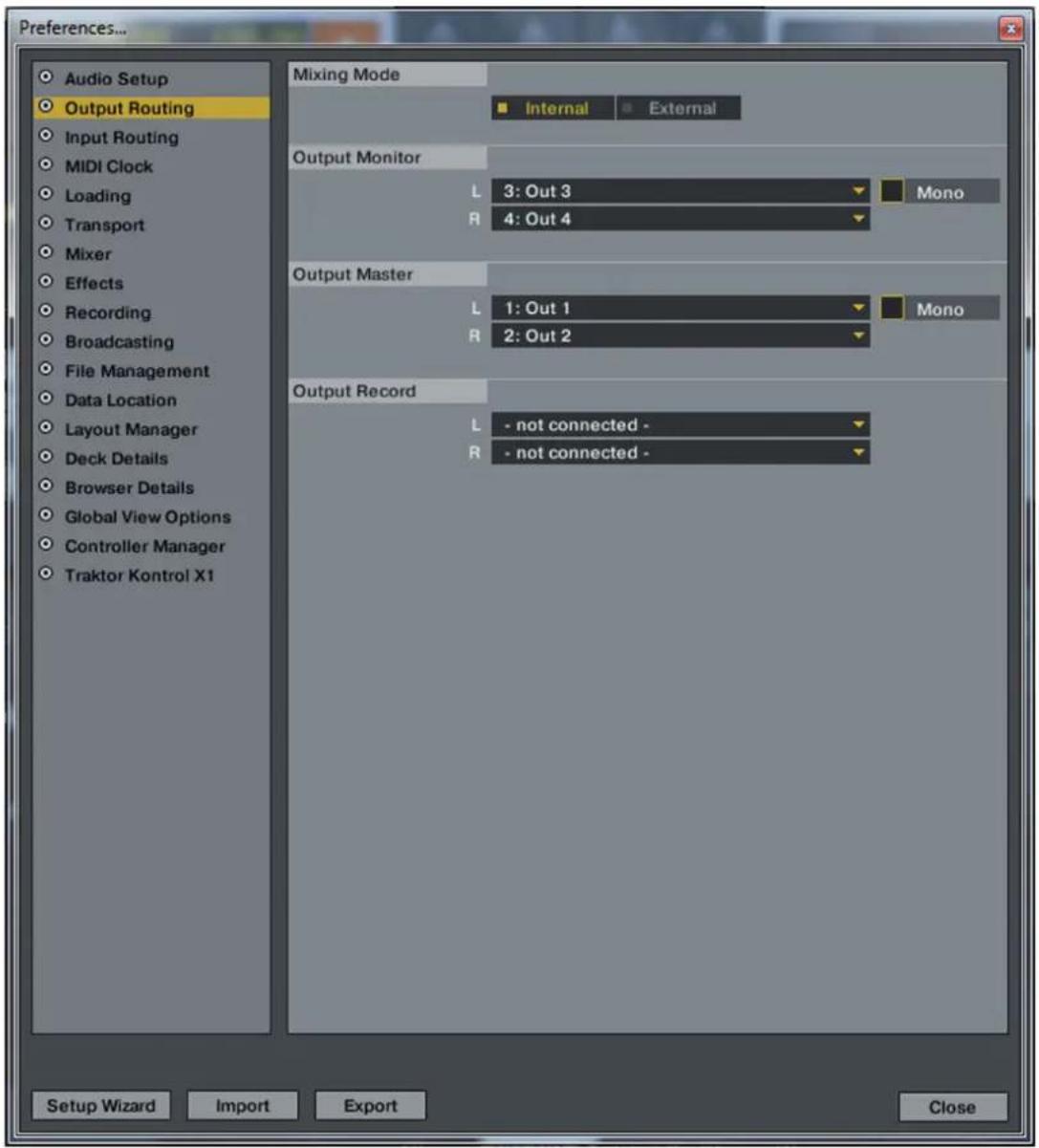

1. Öffnen Sie nun die Kategorie „Output Routing" und wahren im Bereich „Mixing Mode" die Schaltfläche „Internal". Die Kanalzuweisung entnehmer Sieitte folgenden Beisiel:

3.3. TRAKTOR PRO-KONFIGURATION [GEGBENENFALLS]

Sollten Sie bereits Traktor Pro besitzen oder kostenungsstig von der beiliegenden Traktor LE-Version upgegradet haben, so können alle Funktionen von Jockey 3 voll ausgeschöpt werden. Damit Traktor mit Ihr Setup im Zusammenhang mit Jockey 3 zusammenspielt, gehen Sie folgende Punkte eigenen durch.

3.3.1.AUDIO-SETUP

Das Audio-Setup unterscheidet sich nicht vom Traktor LE Audio-Setup.itte verfahrens Sie wie im Punkt 3.2.2. beschrieben.

3.3.2. MAPPING-IMPORT

Damit Traktor die MlDI-Befehle, die vom Jockey 3 gesendet werden, den richtigen Funktionen zuorden kann, ist eine Befehlszuweisungstabelle, auch Mapping genannt, nötig.

Eine passende Mapping-Datei finden Sie auf der Installations-CD im Ordner „,Mappings/Traktor Pro".

HINWEIS!

Stets aktualisierte und erweiterte Mappings finden Sie auch online. Surfen Sie dazu auf http:// www.reloopdj.com/forum und öffnen Sie die Kategorie „Mapping files" Im Bereich „Downloads for all Reloop products".

BittebefolgenSiefolgendeschritte,umdasMappingzuzimportieren:

1. Offnen Sie in Traktor den Einstellungendialog, indem Sie auf das kleine Zahnrad am oberen, rechten Rand klichen.

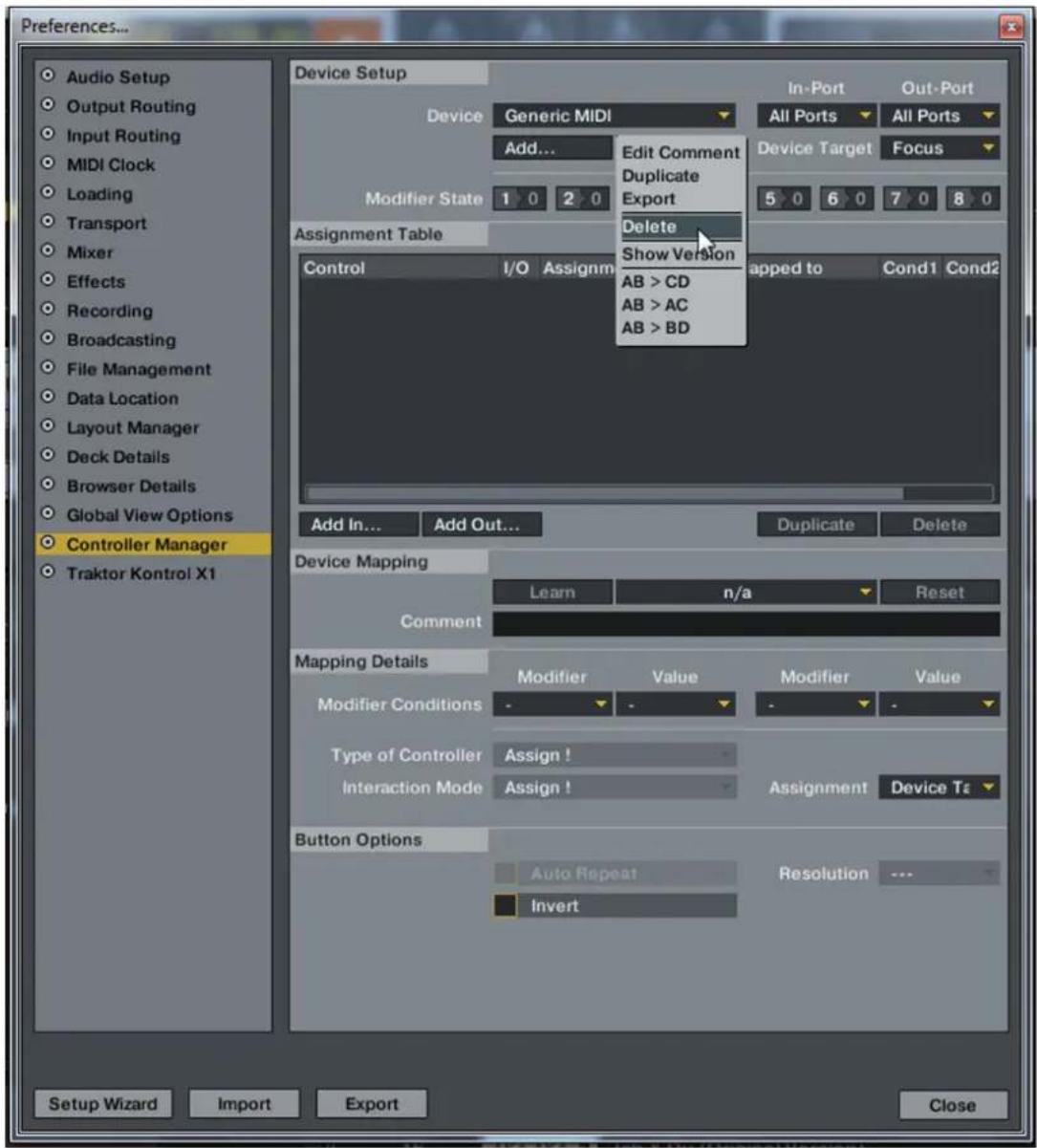

2. Öffnen Sie die Kategorie „Controller Manager".
3. Um Probleme zu vermeiden, wird empfohlen, alle existierenden Einträge mit Ausnahme des Keyboard-Mappings aus dem Controller-Manager zu Löschen:

Wahlen Sie dazu im Bereich „Device“ nacheinander jeder Eintrag aus, drücken „EDIT...“, anschließend „Delete".

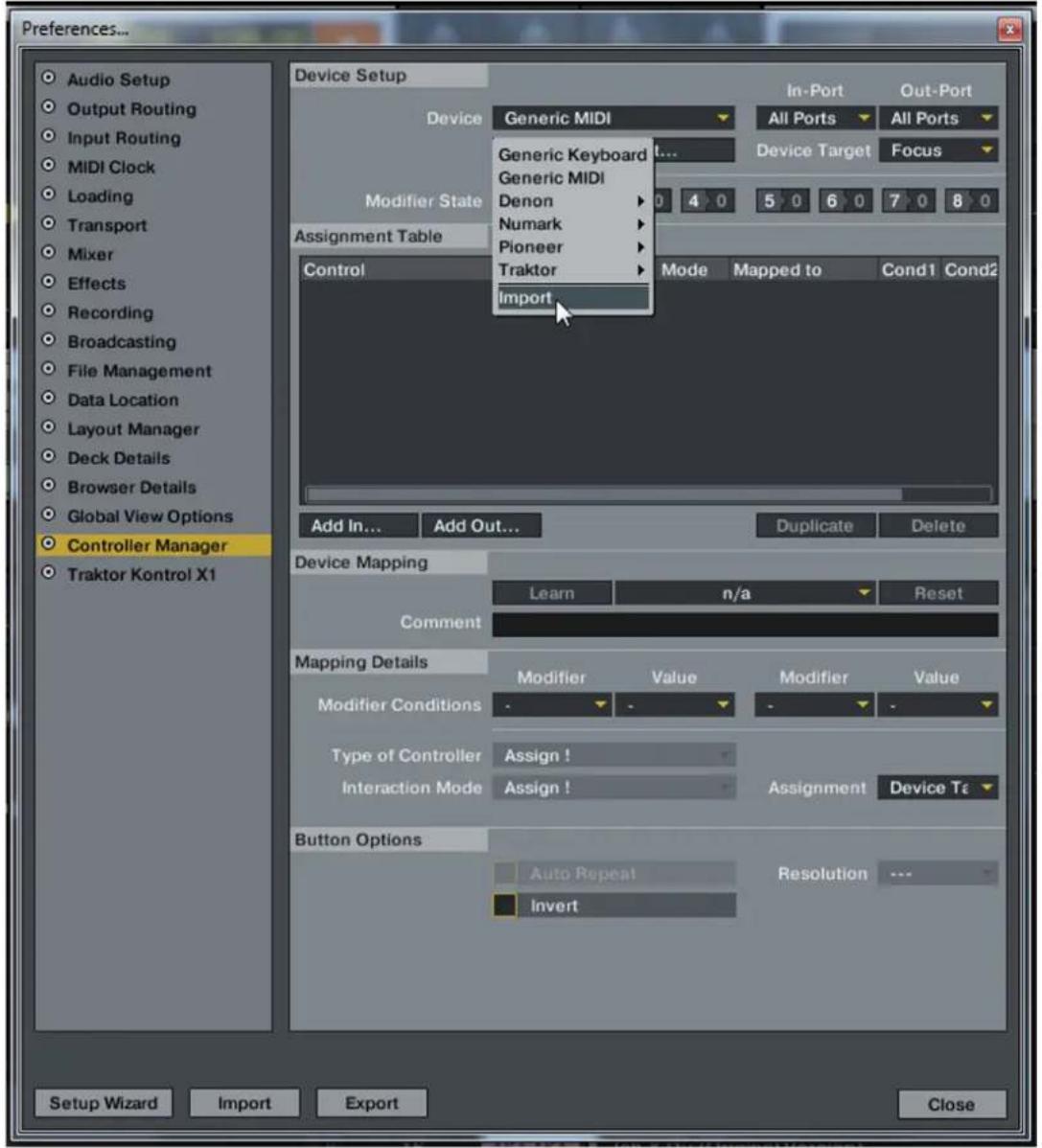

1. Betätigen Sie nun die Schaltfläche „Add...” und wahlen „Import".

Im Auswahlfenster öffnen Sie die Mapping-Datei, die sich auf der CD befindet oder gerade von der Reloop-Supportseite heruntergeladen wurde.

Problembehebung

Sollte ein Problem auftauchen, wobei die LEDs des Jockey 3 nicht ordnungsgemäß aufleuchten, so liegt es in den meisten Fälle an installerierter MIDI-Software (z.B. MidiYoke, Maple Virtual MIDI cable, OSCulator, Bome Midi-Translator, etc.).

Zur Behebung des Problems wie folgt vorgehen:

1. Öffnen Sie in Traktor den Einstellungendialog, indem Sie auf das keine Zahnrad am oberen rechten Rand klichen.
2. Offnen Sie die Kategorie „Controller Manager".
3. Für die folgenden Device-Einträge müssen folgende Port-Zuweisungen konfiguriert werden:

Nach dem Reloop Jockey 3 angeschlossen und richtig in der DJ-Software Traktor konfiguriert wurde, kann diese nun bedient werden. Wird Traktor Pro verwendet, so kann die Jockey 3 Bedienoberfläche voll ausgeschöpt werden. Für Traktor LE ergeben sich, insbesondere für die Effektsteuerung, die Anzahl der verwendbaren Decks und die Hot Cue-Belegung eine Unterschiede.

4.1. TRAKTOR-FUNKTIONSBELEGUNG

HINWEIS!

Im Folgenden wird die gesamte Traktor-Funktionsbelegung beschreiben. Einige Features sind nur in Traktor Pro möglich und sind daher in der folgenden Tabelle grau markiert.

Element Funktion Funktion bei aktivem Shift -T3-
T1 Pitchfader	Hiermit wird der Pitch auf dem aktuellen Deck (siehe -T30-) eingestellt.	KeyfaderHiermit wird die Tonlage des ausgewählten Decks verändert.
T2 Dry/Wet	ReglerMit dem Encoder{lssst sich die Effektstärke einstellen.	Effektwechsel <Advanced E.> Ist die Advanced Effekt-Sektion ausgewähl, so{lssst sich durch Drehen des Encoders der Effekt wechseln.
T3 Effektparameter	<Advanced E.>Im Advanced Effekt-Modus{lssen sich hiermit die Parameter justieren.Dry/Wet-Feinregelung <Chained E.>Wird der Chained Effekt-Modus verwendet, so{lssen sich die einzelnen Effekte mit den Encö-dern steuern.HINWEIS!In Traktor LE funktioniert nur der 1. Parameter im Chained Effekt-Modus.	KeyfaderHiermit wird die Tonlage des ausgewählten Decks verändert. Effektwechsel <Advanced E.> Ist die Advanced Effekt-Sektion ausgewähl, so{lssst sich durch Drehen des Encoders der Effekt wechseln.Effektwechsel <Chained E.> Hiermit{lssst sich im Chained Effekt-Modus der jeweilige Effekt wechseln.HINWEIS! In Traktor LE funktioniert nur der 1. Effekt der Effekt-Sektion.
T4 FX On-Taste	<Advanced E.>Aktiviert die zum Deck gehörige Advanced FX-Sektion (Deck A > FX1, Deck B > FX2, Deck C > FX3, Deck D > FX4)	FX-Preset-1-Tastebestehend aus:Beatmasher 2Digital LoFiReverse Grain
T5 Effekt-Reset	Reset-Funktion <Advanced E.>Im Advanced Effekt-Modus{lssst sich damit der Effekt zurücksetzen.FX 1 On <Chained E.>Aktiviert bzw. deaktiviert den 1. Effekt im Chai-ned Effekt-Modus.	FX-Preset-2-Tastebestehend aus:Beatmasher 2FilterFlanger Pulse
T6 Effekt-Taste	taste 1 <Advanced E.>Aktiviert bzw. deaktiviert die Effekt-Taste 1 im Advanced Effekt-Modus.FX 2 On <Chained E.>Aktiviert bzw. deaktiviert den 2. Effekt im Chained Effekt-Modus.	FX-Preset-3-Tastebestehend aus:Beatmasher 2ReverbReverse Grain
T7 Effekt-Taste	taste 2 <Advanced E.>Aktiviert bzw. deaktiviert die Effekt-Taste 2 im Advanced Effekt-Modus.FX 3 On <Chained E.>Aktiviert bzw. deaktiviert den 3. Effekt im Chai-ned Effekt-Modus.	FX-Preset-4-Tastebestehend aus:DelayFilterReverb
T8 Loop-Länge
Drehen des Encoders variiert die Länge eines gesetzten Loops.
Drücken des Encoders aktiviert bzw. deaktiviert die Loop Active-Funktion.
T9 Loop verschiben
Drehen des Encoders verschiett einen gesetzten Loop.
Drücken und gleichzeitiges Drehen des Encoders liegt die Schrittweite der Bewegung fest.
T10 Filter
Reguliert den Filter-Effekt für das aktive Deck. In der Nullstellung wird der Filter automatisch deaktiviert.
T11 Pan (Balance)-Regler
Hiermit lassst sich die Lautstärkeverteilung auf dem linken und rechten Kanal einstellen. Die Nullstellung entspricht einem gleichen Level auf beiden Kanälen.
T12 Pitch Bend-Taste -verlangsamt die Geschwindigkeit des Decks.		FX-Routing-Taste 1Hiermit wird dem aktuellen Deck die FX Unit 1 zugewiesen.
T13 Pitch Bend-Taste+erhöht die Geschwindigkeit des Decks.		FX-Routing-Taste 2Hiermit wird dem aktuellen Deck die FX Unit 2 zugewiesen.
T14		Loop In/Set Cue-Taste Setzt manuell den Anfangspunkt eines Loops. Gleichzeitig wird auch ein Cue-Punkt definiert.
T15 Reloop-Funktion		Loop Out-Taste Setzt manuell den Endpunkt eines Loops. Nun befindet sich das Deck in einem Loop-Modus, der gewähltte Abschnitt wird kontinuierlich wiederholt. Erneutes Drücken beendet den Loop-Modus.
T16 Beat Jump		Linksläufige GRID-Verschiebung Verschiebts das Raster, das Traktor über die Bassline legt, ein Stück nach links.
T17 Beat Jump		Rechtsläufige GRID-Verschiebung Verschiebts das Raster, das Traktor über die Bassline legt, ein Stück nach rechts.
T18 Hot Cue		Während dieser Knopf gedrück gehalten wird,{latten sich gespeicherte Hot Cue-Punkte durch Drucken der entsprechenden Hot Cue-Pads-T20- löschen. Die LED des jeweiligen Pads erlischt.Anschließlich einfach die Lösch-Taste loslasen, um den Lösch-Modus zu beenden.
T19 Hot Cue		Bankwahl Wählting die gewünschte Hot Cue-Bank aus.Leuchtet die LED nicht auf so ist die CUE-Bank „1-4" ausgewählt. Drucken der Taste „5-8"er-möglicht die Ansteuerung der Hot Cues 5-8 mit den Hot Cue-Knöpfen -T20-.
T20 Hot Cue		Damit{lassen sich die 8 Hot Cues eines Tracks in Traktor ansteuern. Je nach dem, welche Bank gerade aktiv ist (siehe -T19-),{latten sich die Hot Cues 1-4 bzw. 5-8 anwahlen. Ist ein Hot Cue unbelegt (kein LED-Feedback), so wird durch Drucken eines Pads -T20- dieser der aktuellen Track-Position zugewiesen.
Element Fuktion	Aktion Funktion bei aktivem Shift -T3-
T21	Jog Wheel Modus-TastenEs stehen insgesamt 4 Modi zur Verfügung, die die Funktion des Jog Wheels -T28- bestimmener- SCRATCHIst dieser Modus aktiv, so{lassst sich der ak-tuelle Track scratchen, solange die Oberseite des Jog Wheel -T22- berührt wird. Wird nur die Seite berührt und das Jog Wheel bewegt, so{lassst sich der laufende Track beschleunigen(Uhrzeigersinn) bzw. abbremsen (gegen den Uhrzeigersinn).- PITCH BENDHiermit{lassst sich der aktuelle Track beschleu-nigen(Uhrzeigersinn) bzw. abbremsen (ge-gen den Uhrzeigersinn). Im Gegensatz zum SCRATCH-Modus fließt auch die Rotationsge-schwindigkeit des Jog Wheel -T28- mit in die Manipulation des Tracks ein.- SEARCHErlaubt daschnelle Scrollen durch einen gela-denen Track.- TRAXDurch Aktivieren these Modus wechsel Trak-tor automaticisch in die Browse-Ansicht. Nun kann durch Drehen des Jog Wheel -T28- kom-fortabel durch die Trackliste navigiert werden. Eine vollständige Navigation sowohl im Ordner-als auch Liedverzeichnis in Traktor ist mit dem TRAX-Encoder -T28- möglich.	Crossfader-Ausb Wahl-TastenThese Tasten legen fest welche Decks auf welche Crossfader-Seite geroutet werden.
T22 Jog Wheel	Hiermit lassen sich verschiedene Funktionen ansteuern.itte sehen Sie sich dazu die Jog Wheel Modi-Tasten -T21- an.
T23 Shift-Taste	Durch Drucken dieser Taste erhalten alle Bedienelemente auf dem Gerä eine andere Funktionsbedeutung. Die derzeitige Zuweisung siehen Sie in der rechten Spalte dieser Tabelle.
T24 Synchrönisierungs-Taste	Das Tempo des aktuellen Deck wird dem Master-Deck angeglichen.	Master-Deck-ZuweisungDas aktuelle Deck wird zum Master-Deck.
T25 Cup-Taste	Solange diese Taste gedrückt wird, springt das Deck zum zuletzt gesetztten Cue-Punkt undhalt an. Wird die Taste losgelassen, startet die Wiedergabe.	Tap-TasteLegt das Tempo des Tracks fest, je nach dem, wie schnell die Taste wiederholt gedrückt wird. Idealerweise wird bei jedem Beat gedrückt, wenn das Raster (GRID) nicht passen sollente.
T26 Cue-Taste	Hiermit wird der Cue-Punkt angesprungen und wiederergegeben, solange die Taste gehalten wird.	FX-Mode-TasteHiermit wird zwischen dem Advanced-Effekt-Modus und dem Chained-Effektmodus gewechseit.
T27 Play/Pause-Taste	Startet bzw. pausiert die Wiedergabe des Tracks.	Keylock(De)aktiviert Keylock.
T28 Tracklist	Navigation- Durch Drehen des Encoders{lasset sich im Trackverzeichnis scrollen.- Drucken des Encoders maximiert die Browse-ransicht	Ordner-Navigation- Durch Drehen des Encoders{lasset sich im Ordnerverzeichnis navigieren- Drucken des Encoders öffnet und schließt das selektierte Verzeichnis
T29 Load-Taste	Durch Drucken dieser Taste wird der selektier-te Track in das jeweilige Deck geladen.	Favoriten-NavigationMit diesen Tasten wird durch die Favoriten geschrottlt
Element Funktion Funktion bei aktivem Shift -T3-
T30 Deck-A	Uswahl-SchalterMit diesen Schalter werden die steuerbarenDecks angewählt. Ist der Schalter auf Inputgestellt kann der Mixer als analoger Mixerverwendet werden.
T31 Gain-ReglerMit diesen Regler{lssst sich die Lautstärke desDecks einstellen.
T32 EQ-ReglerHighMit diesen Regler{latten sich die Höhen ein-stellen.
T33 EQ-ReglerMidMit diesen Regler{latten sich die Mitten ein-stellen.
T34 EQ-ReglerLowMit diesen Regler{latten sich die Tiefen ein-stellen.
T35 CUE-MonitorMit dieser Taste{lssst sich das ausgewählteDeck vorhören.	Preview-Player-TastenMit diesen Tasten wird der selekterte Track in den Previewplay-er geladen und gestartet bzw. gestoppt.
T36 LinefaderMit dem Linefader wird die Kanallautstärkereguliert.
T37 Master-LautstärkeMit diesen Regler wird die Master-Ausgangs-Lautstärke eingestellt.Dieser Regler ist analog und sendet kein MIDI-Signal.
T38 Booth-LautstärkeMit diesen Regler wird die Booth-Ausgangs-Lautstärke eingestellt.Dieser Regler ist analog und sendet kein MIDI-Signal.
T39 Kopfhörer-LautstärkeMit diesen Regler wird die Lautstärke desKopfhörers eingestellt.Dieser Regler ist analog und sendet kein MIDI-Signal.
T40 CUE-Mix-ÜberblendungMit dem CUE-Mix-Regler kann ein Vorabmix imKopfhörer simuliert werden. Dabei wird in rechter Stellung das Mastersignal und in der linken Stellung das CUE-Signal gehört.
T41 Power-LLEDie Power-LED signalisiert, dass der Jockey3 über eine ausreichende Stromversorgungverfügt.
T42 MIDI-Status-LEDDie MIDI-Status-LED signalisiert, dass MIDI-Befehle vom Controller gesendet werden.
T43 VU-MeterDas VU-Meter zeigt die Eingangs-Pegel für die selektierten Decks.
T44 CrossfaderMit diesen Regler wird zwischen den Decksübergeblendet. Siehe hierzu auch -T21-
F48 Crossfader-CurveHiermit{lssst sich die Kurve des Crossfaderseinstellungen. Long > Cut.

4.2. ROUTING-FUNKTIONEN

Der Jockey 3 verfügbar über verschiedene Routing-Möglichkeiten, um vorhandenes Equipment einbinden zu können.

4.2.1.MIKROFON

Auf der Gerätevorderseite kann ein Mikrofon über einen 6,3 mm Klinkenstecker eingebunden werden -F45-. Neben einem Volume-Regler -46- ist ein Routing-Schalter -47- enthalten, der folgende Routing-Optionen für das Mirkofon steuert:

SW = Das Mikrofon-Signal wird zur Software geroutet. Für diese Funktion ist ein freies Deck für das Mikrofon-Signal notwendig. In Traktor Pro muss zusätzlich noch der Eingang, wie im folgenden beschrieben, konfiguriert werden:

Zunachst müssen in den Einstellungen die richtigen Inputs für das entsprchende Deck gewählt werden. Im Beispiel wird Deck C als Mikrofon-Kanal verwendet.

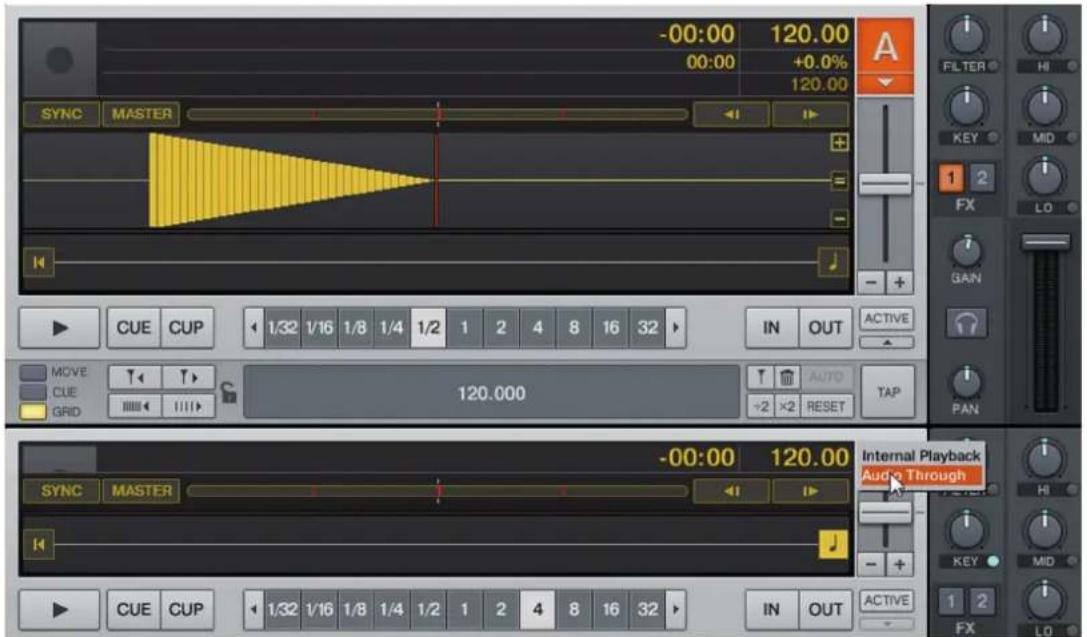

Um das Signal über den Master hörbar zu machen muss das Deck nun noch auf Audio-Thru gestellt werden.

Durch die Verwendung dieser Routig-Option kann das Mikrofon-Signal mit den Traktor-internen Effekten aufgewertet werden.

Thru = Das Mikrofon-Signal wird direkt auf den Master-Ausgang geroutet. Bei dieser Variante wird kein Kanal in der Software bereitsigt und eignet sich dazu sehr gut für User der Traktor LE Version oder bei der Verwendung von vier Decks in Traktor Pro.

Off= Das Mikrofon wird stumm geschaltet.

4.2.2. INPUTS

Die beiden Inputs 1 und 2 können mit den Routing-Schaltern -F49- und -F50- wahlweise in die Software (SW) oder auf den Master-Ausgang (MIX) geroutet werden. Die Off-Stellung schaltet die Inputs aus.

Beispiel-Routing für IN 1:

IN1=SW

Das Signal des Input 1 wird nun auf die Input-Channels 1 und 2 geroutet. Traktor Pro muss zu dieser Zweck noch richtig konfiguriert werden:

Zunachst müssen in den Einstellungen die richtigen Inputs für das entsprechende Deck gewählt werden. Im Beispiel wird Deck C als analoger Kanal verwendet.

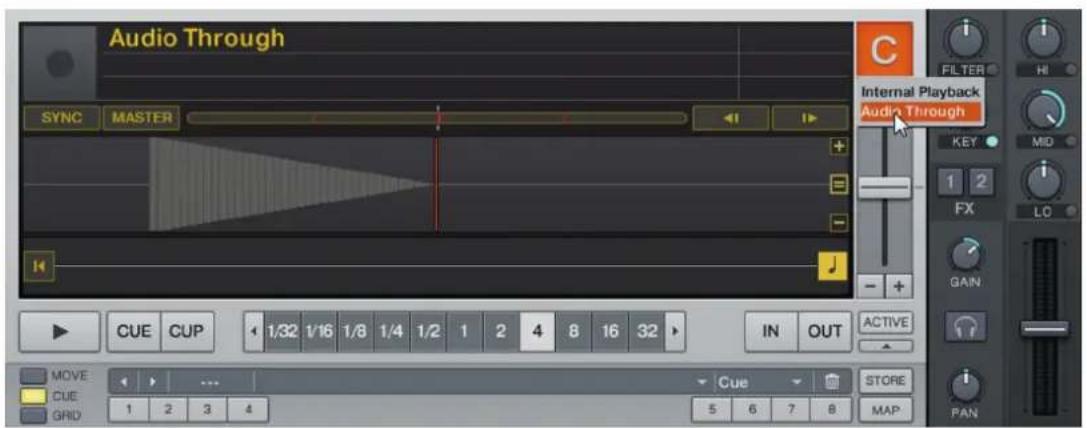

Um das Signal über den Master hörbar zu machen muss das Deck nun noch auf Audio-Thru gestellt werden.

Um das Signal über den Mixer zu steuern muss der Deck-Ausb Wahl-Schalter auf C gestellt sein. Durch die Verwendung dieser Routig-Option kann das Input-Signal mit den Traktor-internen Effekten aufgewertet werden.

IN1 = Mix

Ist das Input-Routing auf MIX geschaltet, so wird das Input-Signal direkt auf den Mixer geroutet. Wir der Deck-Ausb Wahl-Schalter -30- auf IN1 gesetzt, werden die beiden Decks A und C in Traktor stumm geschalte. Lediglich das analoge Signal ist zu horen.

IN1 = Off

IN1 wird stumm geschaltet

4.3. ANALOG-MIXING-FUNKTION

Der Jockey III kann ebenfalls als Zwei-Kanal-Mixer ohne die Einbindung eines Computers genutzt werden.
Zu dieserm Zweck mussen beside Deck-Ausbwahl-Schalter -T30- auf IN1 bzw. IN2 geschaltet sein. Die beiden Routing-Schalter -F49- und -F50- müssen auf MIX gestellt sein.
Je nach dem, welche Quellen am Jockey III angeschlssen werden -B66- -B67-, kann man fur jedem Deck zwischen Phono (Plattenspieler) und Line (CD-Player)-B65- umschalten.
Mit den CUE-Tasten -T35- lassst sich das Signal auf jeder Seite vorhoren. Mit der CUE-Mix-Überblendung -T40- kann ein Mix schon im Kopfhörer simuliert werden.

4.4. OUTPUTS

Der Jockey 3 verfügbar auf der Rückseite über drei Stereo-Ausgangs-Kanäle.
Master 1-B63- als Cinch-Ausgang sowie Master 2-B62- als symmetrischer 6,3 mm Klinken-Ausgang werden über den Master-Lautstärke-Encoder -T37- geregelt.
Der Booth-Ausgang -B64- als Cinch-Ausgang wird über den Booth-Regler -T38- geregelt.

4.5. MASTER-THRU UND CUE-MASTER-THRU

Die Master-Thru Funktion eignet sich vor allem für Setups mit 2 DJs. Das Ausgangssignal des zweiten DJs wird über den 3,5mm Klinkenstecker -B61- durch den Jockey 3 direkt an den Master ausgegeben. Will man das Signal am Jockey 3 vorhören, so kann die Vorhör-Funktion mit dem CUE-Master-Thru Schalter -F53- aktiviert werden.

5. GERÄTEEINSTELLUNGEN UND -TESTS

Direkt am Jockey 3 können ganz ohne zu Hilfenahme des Computers einige Einstellungen und Tests vorgenommen werden. Im Folgenden wird auf eine Punkte genauer eingegangen.

5.1. MENU ZUR EINSTELLUNG DER MIDI-CHANNEL-ZUWEISUNG UND DER JOG-WHEEL-AUFLösUNG

Um das Einstellungsmenu zu erreichen gehen Sie wie folgt vor:

1. Stellen Sie sicher, dass der Jockey 3 ausgeschaltet ist (siehe Stellung Ein/Aus-Schalter -B56-).
2. Halten Sie die Shift-Taste -T23- gedrückt und schalten Sie den Jockey 3 durch Umlegen des Ein/Aus-Schalters -B56- ein.
3. Lassen Sie nun die Shift-Taste -T23- los.

Sie haben nun die Möglichkeit die MIDI-Channel-Zuweisung und die Jog Wheel-Auflösung zu verändern.

5.1.1. MIDI-CHANNEL-ZUWEISUNG

ACHTUNG!

Standardmäßig ist der Jockey 3 auf die MIDI-Kanäle 1-4 konfiguriert. Deck A ist damit auf dem 1., Deck B auf dem 2., Deck C auf dem 3. und Deck D auf dem 4. Kanal. Die offiziellen Mappings seitens Reloop sind auf die standardmäßige Konfiguration ausgelegt. Eine Veränderung ist damit im Normalfall nicht notwendig.

Sollten Sie dennoch vorhaben, die Decks auf die MIDI-Kanal-Kombinationen 5-8, 9-12 oder 13-16 legen zu wollen, gehen Sie wie folgt vor:

1. Durch Drucken des linken FX Dry/Wet Encoders gelangen Sie in das MIDI-Channel-Zuweisungs-Menu.
2. Mit den CUE-Pads 1 - 4 -T20- können nun die MIDI-Kanä geändert werden. Das entsprechende CUE-Pad leuchtet durchgangig auf, während die anderen CUE-Pads aufblinken.

MIDI-Kanal-Kombination CUE-Pad-Taste
1 - 4 1
5 - 8 2
9 - 12 3
13 - 16	4

1. Sind die gewünschten MIDI-Kanäle ausgewählt konnen Sie diese durch Drucken der Shift-Taste -T23- dauerhaft speichern.

5.1.2. JOG WHEEL-AUFLösUNG

Wird Traktor Pro verwendet, ist ein Umstellen der Jog Wheel-Auflösung nicht notwendig. Allerdings \ unterstützt nicht jeder Software die hohe Auflösung des im Jockey 3 verbauten Jog Wheels -T22-. \ Sollten Sie die Auflösung verändern wollen, gehen sie wie folgt vor:

1. Durch Drücken des FX Param. 1 Encoders -T3- gelangen Sie in das Jog Wheel-Auflösungs-Menu.

Jog Wheel-Auflösung	CUE-Pad-Taste
512	1
1024	2
2048	3
4096	4

1. Mit den CUE-Pads 1 - 4 - T20- kann die Jog Wheel-Auflösung umgestellt werden. Das entsprechende CUE-Pad leuchtet durchgangig auf, während die anderen CUE-Pads aufblinken.
2. Ist die gewünschte Auflösung ausgewählten konnen Sie diese durch Drucken der Shift-Taste -T23-dauerhaft speichern.

5.2. LED-FUNKTIONSTEST

Hiermit konnen Sie testen, ob alle im Jockey 3 verbauten LEDs einwandfrei Funktionieren. Für den Funktionstest gehen Sie wie folgt vor:

1. Stellen Sie safer, dass der Jockey 3 ausgeschaltet ist (siehe Stellung Ein/Aus-Schalter -B56-).
2. Halten Sie die linke Sync-Taste -T24- gedrückt und schalten Sie den Jockey 3 durch Umlegen des Ein/Aus-Schalters -B56- ein.
3. Lassen Sie nun die Sync-Taste -T24- los.
4. Es sollenn nun alle LEDs aufleuchten.
5. Um den Test abzuschlieben, schalten Sie das Gerät über den Ein/Aus-Schalter -B56- einfach aus.

5.3.AUTO-SETUP

Hiermit können Sie ein Auto-Setup durchführren. Das Auto-Setup dient zur Problembehebung und sollte durchgefuhrt werden, wenn der Jockey 3 nicht richtig reagieren sollen.

1. Stellen Sie sicher, dass der Jockey 3 ausgeschaltet ist (siehe Stellung Ein/Aus-Schalter -B56-).
2. Halten Sie die rechte Play-Taste -T27- gedrückt und schalten Sie den Jockey 3 durch Umlegen des Ein/Aus-Schalters -B56- ein.
3. Lassen Sie nun die Play-Taste -T27- los.
4. Das Auto-Setup wird nun durchgeführt.
5. Um das Auto-Setup abzuschlieben, drücken Sie die rechte Play-Taste -T27- ein weiteres Mal.

5.4. FIRMWARE-VERSIONS-ÜBERPRÜFUNG

Um die aktuelle Firmware-Version des Jockey 3 auszulesen gehen Sie wie folgt vor:

1. Stellen Sie sichere, dass der Jockey 3 ausgeschaltet ist (siehe Stellung Ein/Aus-Schalter -B56-).
2. Halten Sie die rechte Shift-Taste -T23- gedrückt und schalten Sie den Jockey 3 durch Betätigten des Ein/Aus-Schalters -B56- ein.
3. Die LEDs des linken FX Param.3 Encoders leuchten nun auf. Die Anzahl der aufleuchtenden LEDs entspricht der aktuellen Installierten Firmware-Version.
4. Zum Beenden der Anzeige lässt Sie die Shift-Taste -T23- los und starten das Gerät neu.

5.5. JOG-DRAG

Der Jockey 3 bietet die Funktion den Jog Wheel-Widerstand fur≦des Jog Wheel nach eigenen Wunschen anzupassen. Um den Jog-Wheel-Widerstand zu ändern drehen Sie das entsprechende JogDrag -S69- in die gewünschte Position.

5.6. JOG-SENSITIVITY

Mit dem Regler -B58- kann die Jog Wheel Sensitivity eingestellt werden.

5.7. LED-DIMMER

Mit dem Regler -B59- kann die LED-Hintergrundbeleuchtung fur alle LEDs eigestellt werden.

6. UPDATES & SUPPORT

6.1. FIRMWARE-UPDATE

6.1 Für den Reloop Jockey 3 besteht die Möglichkeit, dass dessen Firmware aktualisiert werden kann. Somit konnen nachträglich Änderungen vorgenommen werden, aber auch neue Features hinzugeführten werden. Eine Anleitung dazu finden Sie online unter unten genannter Adresse.

Durchfuhren eines Firmware-Updates

1. Stellen Sie sicher, dass der Jockey 3 ausgeschaltet (siehe Stellung Ein/Aus-Schalter -B56-) und per USB-Kabel am Rechner angeschlossen ist.
2. Halten Sie die rechte CUP-Taste -T25- und die rechte CUE-Taste -T26- gedrückt und schalten Sieden Jockey 3 durch Umlegen des Ein/Aus-Schalters -B56- ein.
3. Lassen Sie nun beiden Tasten los.
4. Die obersten LEDs des VU-Meter blinken nun auf. Der Jockey 3 befindet sich im Update-Modus.

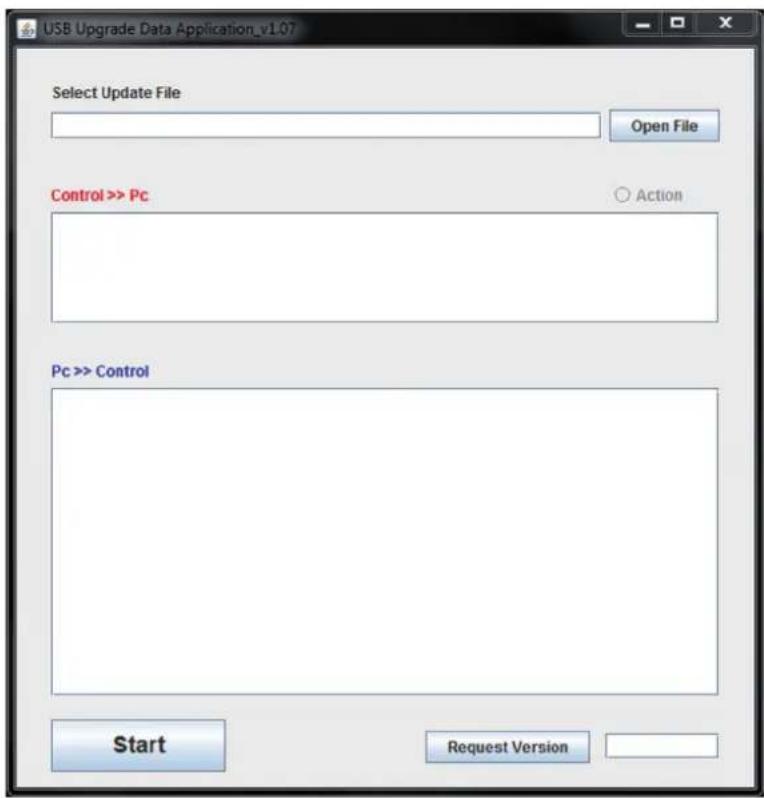

5. Starten Sie nun das Firmware-Update-Tool von der Installations-CD und öffnen die für Ihr Gerät passende Firmware-Datei.

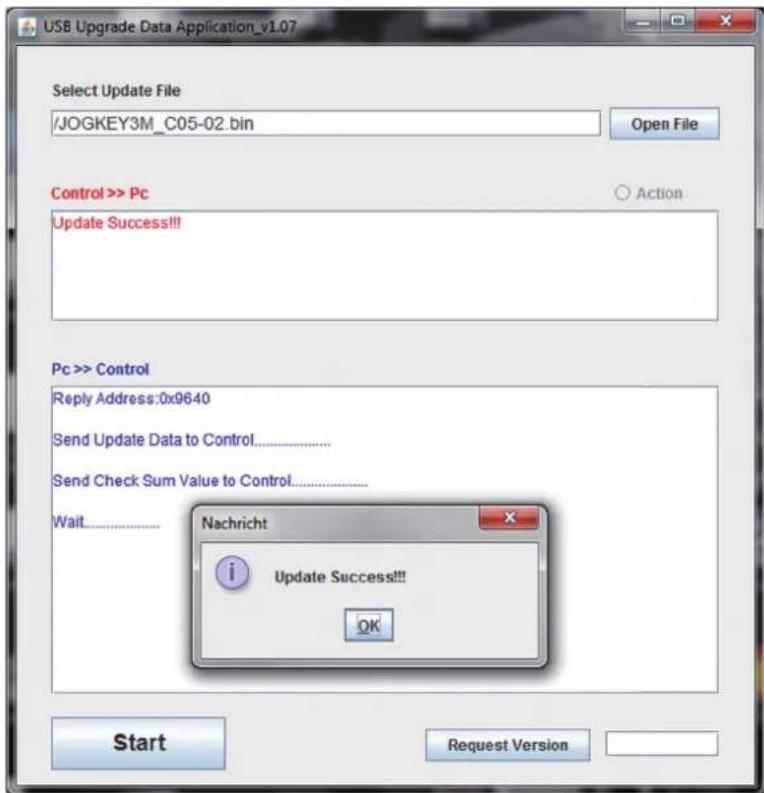

1. Füren Sie nun das Firmware-Update durch indem Sie auf die Schaltfläche „Start“ klichen.
2. Die neue Firmware wird nun an das Gerät übertragen.

1. Nachdem das Update erfolgreich abgeschlossen ist beenden Sie das Firmware-Update-Tool und starten den Jockey 3 über den Ein/Aus-Schalter -B56- neu.

6.2. TREIBER-UPDATE

Speziell für das integrierte Audio-Interface werden ebenfalls aktualisierte Treiber angeboten, die heruntergeladen werden können.

6.3. MAPPINGS

Auch werden für Traktor Pro Nachfolgeversionen und andere DJ-Softwares stets aktualisierte Mappings bereitgestellt, damit Sie den Reloop Jockey 3 auch in Zukunft verwenden können. Ebenfalls konnen speziell auch für abweichende Setups spezielle Mappings geladen werden, die z.T. von der Nutzergeinde stammen.

Schauen Sie davon regelmäßig auf folgender Internetseite:

www.reloopdj.com/forum

Neben zahlireichen Downloads steht Ihnen hier auch ein Support zur Verfügung.

7. ANHANG

7.1. SYSTEMANFORDERUNGEN TRAKTOR LE

PC:

Windows® XP (aktuellstes Service Pack, 32 Bit), Windows Vista®/Windows® 7 (aktuellstes Service Pack, 32/64 Bit)

Intel® Pentium 4® 2.4 GHz oder Intel® Core™ Duo

2GBRAM

Mac:

Mac OS® X 10.5 oder 10.6 (aktuellstes Update)

Intel® Core™ Duo

2GBRAM

7.2.MIDI-ZUWEISUNGSTABELLE

MIDI MAP (Hex)

SW name Type	MIDI	MIDI 2 (Shift)	Remarks
TRAX SW/ENC	34/34		73/73
FX SEL.(Adv.)	SW/ENC		19/19	58/58
FX SEL.1(Cha.)	SW/ENC		1A/1A	59/59
FX SEL.2(Cha.)	SW/ENC		1B/1B	5A/5A
FX SEL.3(Cha.)	SW/ENC		1C/1C	5B/5B
LENGTH	SW/ENC		20/20	5F/5F
MOVE	SW/ENC		21/21	60/60
JOG	SW/ENC		22/22	61/61
JOG CW	SW		23	62	SCRATCH LED = ON & No Touch Inner Wheel
SW name Type	MIDI MIDI 2 (Shift)		Remarks
JOG CCW SW 24	63 SCRATCH LED				ON & No Touch Inner Wheel
KEY PITCHBEND	/VR PitchBend 2C
GAIN VR 2D 6C
HIGH VR 2E 6D
MID	VR 2F 6E
LOW	VR 30 6F
CH FADER	VR 31		70
FILTER	VR/CENTER		32/32	71/71
PAN	VR/CENTER		33/33	72/72
CUE/MASTER FADER	VR 36 --		CH1 Only
CROSSFADER	VR 37		--	CH1 Only
FX ON	SW/LED		01/01	40/01
RST	SW/LED		02/02	41/02
FX B1	SW/LED		03/03	42/03
FX B2	SW/LED		04/04	43/04
LOOP	SW/LED		05/05	44/05
RELOOP	SW/LED		06/06	45/06
< BEAT	SW/LED		07/07	46/07
BEAT >	SW/LED		08/08	47/08
DEL.	SW/LED		09/09	48/09
5-8	SW/LED		OA/OA	49/0A
1/5	SW/LED		OB/OB	4A/OB
2/6	SW/LED		OC/OC	4B/OC
3/7	SW/LED		OD/OD	4C/OD
4/8	SW/LED		OE/OE	4D/OE
XF A	SW/LED		OF/OF	4E/OF
XF B	SW/LED		10/10	4F/10
XF C	SW/LED		11/11 50/11
XF D	SW/LED		12/12	51/12
TAP	SW/LED		13/13	52/13
<I CUE	SW/LED		14/14	53/14
CUE >	SW/LED		15/15	54/15
KEYLOCK	SW/LED		16/16	55/16
LOAD	SW/LED		17/17	56/17
PREV	SW/LED		18/18	57/18
SHIFT	SW 1D		--
PITCH BEND - SW 1E		5D
PITCH BEND +	SW 1F		5E
FX SEL.(Adv.)	LED		19		0~7F(0~127) *1
FX SEL.1(Cha.)	LED		1A		0~7F(0~127) *1
FX SEL.2(Cha.)	LED		1B		0~7F(0~127) *1
FX SEL.3(Cha.)	LED		1C		0~7F(0~127) *1
CH Level meter	LEVEL		1D		0~A(0~10)

CC-ABSOLUTE (VR)

Sollten Probleme bei der Benutzung von Reloop Jockey 3 aufreten, so ist dies ihre ersten Anlaufstelle, um diese zu beheben:

Symptome Mögliche Ursäch	en Korrekturmaßnahmen
Das Gerät besteht keinene Strom, wenn man es mit dem EIN/AUS-Schalter -B56- einschaltet.	USB-Kabel bzw. Netzstecker nicht richtig verbunden.	Überprüften Sie, ob das USB-Kabel richtig mit einem USB-Port Ihres Com-puters und mit dem Jockey 3 USB-Port -B69- verbunden ist.itte prüfen Sie ebenfalls, ob das Steckernetzteil kor-rekt an dem Netzanschluss -B54- ange-schlossen ist.
Die LEDs des Controllers leuchten nur schwach auf und das Gerät reagiert nicht.	Die Spanningsversor-gung ist zu gering.	Schließen Sie ihren Computer an eine gesicherte Stromversorgung. Ebenfalls ist es erforderlich, das mitgelieferte Steckernetzeil mit dem Netzanschluss -B54- zu verbinden.
Es können in der DJ-Software nicht alle Ausgänge des integrierten Audio-Interfaces ausgewählten werden.	Der ASIO-Treiber ist nicht richtig installiert.	Bitte installmenten Sie den ASIO-Treiber erneut. Lesen Sie dazuitte den Ab-schnitt „ASIO Treiber-Installation" des Kapitels „Computer-Konfiguration".
Der Sound des Audio-Interfaces ist verzerrt.	Der ASIO-Treiber wird nicht verwendet.Die Performance-Ein-stellungen entsprechen nicht der Computer-Leistung.	Bitte stellen Sie sichere, dass der ASIO-Treiber installmentiert ist und auch ver-wendet wird.itte lessen Sie dazu den Abschnitt „ASIO Treiber-Installation" des Kapitels „Computer-Konfiguration".Ebenfalls kann es sein, dass im Ein-stellungsdialog des ASIO-Treibers die verfügbarbare Computer-Leistung neu konfiguriert werden muss. Öffnen Sie in Traktor dazu die Einstellungen,wä-len die Kategorie „Audio-Setup" und klichen auf die „Settings"-Schaltfläche darüber dem Soundkarten-Ausbahldialog.Selektieren Sie anschließend im Punkt „System Performance" > „Normal".Bei anhaltenden Problemen können sie im halten Menu auch „Relaxed" auswäh-len.
Die DJ-Software reagiert nicht auf die Betätigung jeglicher Bedienelemente des Controllers.	Traktor LE ist nicht rich-tig konfiguriert.Traktor Pro ist nicht rich-tig konfiguriert.MIDI Channel ist falsch gewählt	Verwenden Sie die mitgelieferte Traktor LE-Version, so starten Sie den Setup Wizard erneut. Lesen Sie dazuitte den Abschnitt „Traktor LE-Einrichtung" des Kapitels „Computer-Konfiguration".Im Falle von Traktor Pro muss das Map-ting erneut geladen werden. Befolgen Sie dazu die Anweisungen aus dem Abschnitt „Traktor Pro-Konfiguration" des Kapitels „Computer-Konfiguration".MIDI Channel Schalter -B43- am Gerät überprüften und in die richtige Stellung bewogen (Ch. 1 od Ch. 2). Lesen Sie dazuitte den Abschnitt „MIDI-Chan-nel-Zuweisung" des Kapitels „Geräte-einstellungen und -tests".
Die Decks reagieren nicht auf die Bedienelemente des Controllers	Die Deck-Ausbahl-Schal-ter stehen auf IN1 / IN2.	Stellen Sie sichere, dass die Deck-Ausbahl-Schalter auf die Traktor-Decks geschlossen sind.
Die Inputs werden im analygen Modus nicht über den Master-Ausgang wiedergegeben	Die beiden Input-Schalter stehen nicht auf MIX.	Stellen Sie die beiden Input-Schalter auf MIX.
Es gibt ein Problem, das hier nicht aufgeführt ist.	Diverse Ursachen. Besuche	Sie die Internetseite www.re-loopdj.com/forum, um Support zu ihren Reloop-Produkten zu erhalten.

7.4. TECHNISCHE DATEN

Folgende Daten des Herstellers werden von der Global Distribution GmbH nicht auf Plausibilität und Richtigkeit geprüft:

Allgemeine Daten

Stromquelle: USB 5V 500mA / DC: 6V, 2A;

MaBe: 420 x 315 x 61,55 mm

Gewicht: 5 kg

USB

1. USB Slave Player Sektion: (Signal Format: MP3, 128kbps, Sony Sound Forge 8.0)

Crosstalk: 75dB zwischen L und R Kanal

INSTRUCTION MANUAL

CAUTION!

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedlenung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. These Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

SOMMAIRE

1.Installation 62
