Produkttyp	4-Kanal-Verstärker für Autoradio
Marke	Macrom
Modell	44.07
Maximale Leistung	85 W x 4 (4 Ohm)
Nennleistung RMS	60 W x 4 (4 Ohm, 20 Hz - 20 kHz, 0,1% THD)
Betriebsmodi	4 Kanäle, 3 Kanäle (Stereo + gebrückt), 2 Kanäle (gebrückt)
Leistung im 3CH-Modus	60 W x 2 + 150 W x 1 (Mono gebrückt)
Leistung im 2CH-Modus	150 W x 2 (gebrückt)
Frequenzgang	10 Hz - 45 kHz (+0 / -1 dB)
Signal-Rausch-Abstand	105 dB (IHF-A)
Trennfrequenzen (Tiefpass / Hochpass)	50 Hz - 160 Hz, stufenlos einstellbar, Flanke 12 dB/Oktave
Eingangsempfindlichkeit (RCA)	100 mV - 2 V (Impedanz 10 kOhm), Mittelposition bei 500 mV
By-Pass-Ausgang	Ja, vorverstärkt mit Einheitsverstärkung (im 2CH-Eingangsmodus)
Check-Control-Anzeige	Weiß (aus), Grün (Betrieb), Rot (Schutz)
Integrierte Schutzschaltungen	Softstart, Überhitzung, Ausgangskurzschluss
Stromversorgung	14,0 V DC (11-16 V zulässig), C-MOS-FET-Netzteil
Sicherungen	2 x 20/25 Ampere
Lautsprecherimpedanz	2 Ohm (2CH- oder 3CH-gebrückt), 4 Ohm (4CH-Modus)
Abmessungen (B x H x T)	280 x 55 x 250 mm
Nettogewicht	4,5 kg
Anschlüsse	Vergoldete RCA-Eingänge, vergoldete Lautsprecher-Schraubklemmen, Strom- und Remote-Anschlüsse
Betriebstemperatur	-10°C bis +60°C
Wartung	Mit einem trockenen Tuch reinigen, Feuchtigkeit vermeiden
Reparierbarkeit	An den Händler oder MACROM-Servicecenter übergeben

Häufig gestellte Fragen - 44.07 Macrom

Wie schließe ich den Verstärker Macrom 44.07 an?

Verbinden Sie den Anschluss BATT (22) über eine Sicherung in der Nähe der Batterie mit der Batterie. Schließen Sie den Anschluss REMOTE (24) an das elektrische Antennenkabel des Autoradios oder einen +12V-Schalter an. Der Anschluss GND (23) muss an einem sauberen Metallpunkt des Fahrgestells befestigt werden. Die RCA-Eingänge werden an die Vorverstärkerausgänge des Autoradios angeschlossen.

Wie konfiguriere ich die Eingangs- und Ausgangsmodi?

Verwenden Sie den Schalter INPUT (⑧), um je nach Anzahl der RCA-Ausgänge Ihres Autoradios zwischen 2CH und 4CH zu wählen. Der Schalter OUTPUT (⑦) ermöglicht die Wahl zwischen 4CH, 3CH oder 2CH je nach gewünschter Kanalzahl. Für detaillierte Konfigurationen lesen Sie bitte das Handbuch.

Wie stelle ich die Trennfrequenzen (Frequenzweichen) ein?

Aktivieren Sie die Abschnitte LOW-PASS (⑩) und HIGH-PASS (⑨) mit den ON/OFF-Schaltern. Verwenden Sie die Potentiometer LOW-PASS (⑪) und HIGH-PASS (⑫), um die Frequenz stufenlos zwischen 50 und 160 Hz einzustellen. Die Flanke beträgt 12 dB/Oktave.

Was bedeutet die Farbe der Check-Control-Diode?

Die Diode (25) zeigt den Status an: Weiß: Der Verstärker ist ausgeschaltet. Grün: Normalbetrieb. Rot: Schutzstatus (Überhitzung, Kurzschluss usw.). Überprüfen Sie die Verbindungen und die Belüftung.

Wie stelle ich die Eingangsempfindlichkeit (Gain) ein?

Stellen Sie die Lautstärke des Autoradios auf 3/4 des Maximums. Drehen Sie den Gain-Regler (③ oder ⑥) mit einem Schraubendreher zwischen 2V und 0,1V, bis Sie die maximale Lautstärke ohne Verzerrung erreichen. Die Mittelposition (Klick) entspricht 500 mV für MACROM-Quellen.

Kann ich den Verstärker im gebrückten Modus verwenden?

Ja, im 2CH-Ausgangsmodus oder 3CH-Ausgangsmodus. Für den 2CH-Modus verwenden Sie die Ausgänge E und F (Klemmen 13,14,15,16 für Kanal E, und 17,18,19,20 für Kanal F). Beachten Sie die Polarität: Pluspol des Lautsprechers an den Pluspol des Kanals, Minuspol an den Minuspol des anderen Kanals (siehe Schaltbild). Die Impedanz muss im gebrückten Betrieb mindestens 4 Ohm betragen.

Warum schaltet sich der Verstärker nicht ein?

Überprüfen Sie, ob der Anschluss REMOTE (24) bei eingeschaltetem Autoradio +12V erhält. Wenn Ihr Autoradio kein Antennenkabel hat, installieren Sie einen Schalter zwischen einer +12V-Quelle und dem REMOTE-Anschluss. Überprüfen Sie die Sicherungen (21) sowie die Verbindung der Batterie (22) und Masse (23).

Was tun, wenn der Verstärker in den Schutzmodus geht (rote Diode)?

Dies kann durch Überhitzung, einen Ausgangskurzschluss oder Überspannung verursacht werden. Lassen Sie das Gerät abkühlen, überprüfen Sie, ob die Lautsprecher nicht kurzgeschlossen sind und die Impedanz korrekt ist. Überprüfen Sie auch die Belüftung und die Sicherungen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Kann ich 2-Ohm-Lautsprecher verwenden?

Ja, im 4CH-Ausgangsmodus beträgt die Mindestimpedanz 2 Ohm pro Kanal. Im 3CH-gebrückten Modus beträgt die Mindestimpedanz 4 Ohm. Im 2CH-gebrückten Modus beträgt die Mindestimpedanz 4 Ohm. Unterschreiten Sie diese Werte nicht, um Überhitzung zu vermeiden.

Wie pflege ich den Verstärker?

Reinigen Sie das Gehäuse mit einem trockenen, weichen Tuch. Vermeiden Sie Feuchtigkeit und Chemikalien. Sorgen Sie für gute Belüftung und decken Sie das Gerät niemals ab. Ersetzen Sie Sicherungen durch Modelle mit gleicher Stromstärke. Im Falle einer Störung übergeben Sie die Reparatur einem autorisierten MACROM-Servicecenter.

BEDIENUNGSANLEITUNG 44.07 Macrom

EINFUHRNG 15
VORSICHT 15
EIGENSCHAFTEN 16-17
INSTALLATION 17
ANSCHLUSSE 17-18
REGEL-UND WAHLSCHALTER 19-20-21
TECHNISCHE ANGABEN 22

"FRANCAIS"

INTRODUCTION 23
PRECAUTIONS 23
CARACTERISTIQUES 24-25
INSTALLATION 25
CONNEXIONS 25-26
REGLAGES ET SELECTEURS 27-28-29
DONNEES TECHNIQUES 30

"ITALIANO"

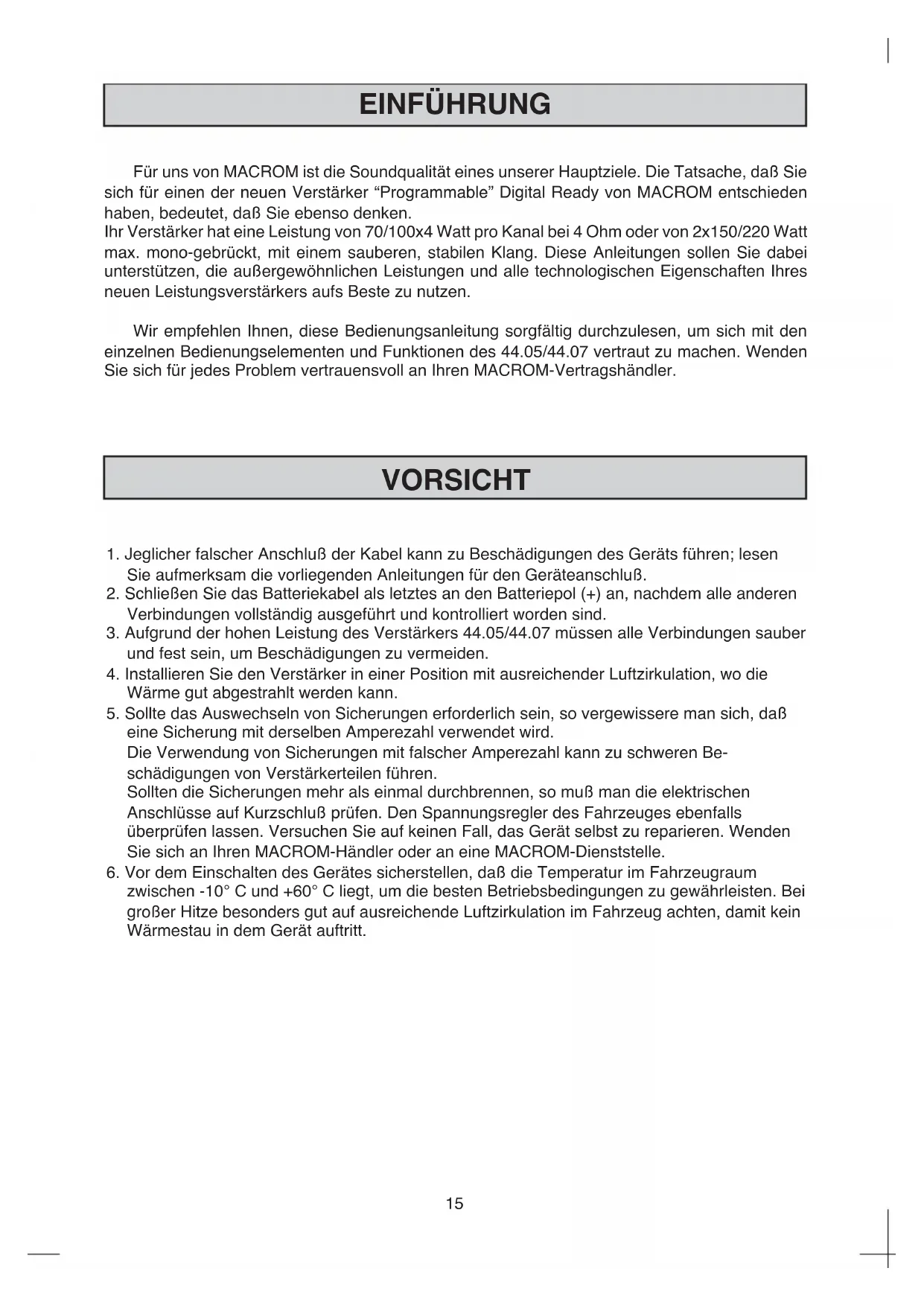

Für uns von MACROM ist die Soundqualität eines unserer Hauptziele. Die Tatsache, daß Sie sich für einen der neuen Verstärker "Programmable" Digital Ready von MACROM entschieden haben, bedeutet, daß Sie ebenso denken.

Ihr Verstärker hat eine Leistung von 70/100x4 Watt pro Kanal bei 4 Ohm oder von 2x150/220 Watt max. mono-gebrückt, mit einem sauberen, stabilen Klang. Diese Anleitungen sollen Sie dabei unterstützen, die außergewöhnlichen Leistungen und alle technologischen Eigenschaften Ihres neuen Leistungsverstärkers aufs Beste zu nutzen.

Wir empfehlen Ihnen, diese Bedienungsanleitung sorgfältig durchzulesen, um sich mit den einzelnen Bedienungselementen und Funktionen des 44.05/44.07 vertraut zu machen. Wenden Sie sich für jedes Problem vertrauensvoll an Ihren MACROM-Vertragshändler.

VORSICHT

1. Jeglicher falscher Anschluß der Kabel kann zu Beschädigungen des Geräts führen; lesen Sie aufmerksam die vorliegenden Anleitungen für den Geräteanschluß.
2. Schließen Sie das Batteriekabel als letztes an den Batteriepol (+) an, nachdem alle anderen Verbindungen vollständig ausgeführt und kontrolliert worden sind.
3. Aufgrund der hohen Leistung des Verstärkers 44.05/44.07 müssen alle Verbindungen sauber und fest sein, um Beschädigungen zu vermeiden.
4. Installieren Sie den Verstärker in einer Position mit ausreichender Luftzirkulation, wo die Wärme gut abgestrahlt werden kann.
5. Sollte das Auswechseln von Sicherungen erforderlich sein, so vergewissere man sich, daß eine Sicherung mit derselben Amperezahl verwendet wird.
   Die Verwendung von Sicherungen mit falscher Amperezahl kann zu schweren Beschädigungen von Verstärkerteilen führen.
   Sollten die Sicherungen mehr als einmal durchbrennen, so muß man die elektrischen Anschlüsse auf Kurzschluß prüfen. Den Spannungsregler des Fahrzeuges ebenfalls überprüfen lassen. Versuchen Sie auf keinen Fall, das Gerät selbst zu reparieren. Wenden Sie sich an Ihren MACROM-Händler oder an eine MACROM-Dienststelle.
6. Vor dem Einschalten des Gerätes sicherstellen, daß die Temperatur im Fahrzeugraum zwischen -10^ C und +60^ C liegt, um die besten Betriebsbedingungen zu gewährleisten. Bei großer Hitze besonders gut auf ausreichende Luftzirkulation im Fahrzeug achten, damit kein Wärmestau in dem Gerät auftritt.

EIGENSCHAFTEN

• 4/3/2-KANALBETRIEB

Die Leistung des Verstärkers 44.05/44.07 kann folgendermaßen aufgeteilt werden:

a) 40/65 W Sinus pro Kanal für jeden der 4 Ausgangskanäle
b) 40/65 W Sinus auf 2 Stereokanälen, und 110/150 W Sinus in mono
c) 100/150 W Sinus für zwei Stereokanäle

• KEINERLEI STROMBEGRENZUNG

Die Strombegrenzungskreisläufe der herkömmlichen Verstärker können ein vorzeitiges Clipping und ein niedrigeres Ansprechen auf Nebenfrequenzen verursachen. Die Abwesenheit dieser Kreisläufe im Versorgungsteil gewährleistet einen niedrigen T.I.M.-Effekt, ein ausgezeichnetes Ansprechen auf Nebenfrequenzen und ein perfektes Klangbild.

• EINGANGSMODUSWÄHLER

Dieser Schalter bietet dem Benutzer die Möglichkeit, zwischen 2 oder 4 Eingangssignalen zum Verstärker zu wählen.

• AUSGANGSMODUSWÄHLER

Dieser Schalter bietet dem Benutzer die Möglichkeit, die Anzahl und Konfiguration der Ausgänge zu wählen.

• BY-PASS AUSGANG

In der Konfiguration 2 CH INPUT kann ein vorverstärkter BY-PASS Ausgang mit einheitlichem Gewinn benutzt werden.

- UNABHÄNGIGE EINSTELLUNG DER ÜBERGANGSFREQUENZEN

Diese Einstellung bietet dem Benutzer die Möglichkeit, die Übergangsfrequenzen Low und High unabhängig und stufenlos von 50 bis 160 Hz zu regeln.

• REMOTE-EIN- UND AUSSCHALTEN.

Der Verstärker wird bei Ein- oder Ausschalten des Hauptgeräts automatisch ein- oder ausgeschaltet.

• RCA-EINGANGSEMPFINDLICHKEIT

Die Eingangsempfindlichkeit des neuen Verstärkers ist für den optimalen Anschluß eines MACROM-Gerätes auf 500 mV eingestellt. Die Empfindlichkeit kann jedoch stufenlos von 100 mV bis 2 V eingestellt werden, um den Verstärkern anderen auf dem Markt verfügbaren Geräten anzupassen.

- CHECK CONTROL-ANZEIGE

Diese LED zeigt den Betriebszustand des Verstärkers an:

WEIß Das Gerät ist ausgeschaltet.

GRÜN Das Gerät funktioniert einwandfrei.

ROT Das Gerät befindet sich im Schutzzustand: ein Fehler liegt vor.

• DREIFACHER SCHUTZ

Wie es sich für High-End-Geräte gehört, ist dieses Gerät mit drei verschiedenen Schutzvorrichtungen versehen.

SOFT START: Der Verstärker gibt seine Leistung allmählich ab, um die Lautsprecher nicht zu beschädigen, wenn das Hauptgerät aus Versehen mit höchster Lautstärke eingeschaltet wird. ÜBERHITZUNG: Bei Installationsfehlern tritt das Gerät in den Schutzstatus, bevor es beschädigt werden kann. Sobald die Temperatur wieder auf einen normalen Wert sinkt, wird der Betrieb wieder aufgenommen.

KURZSCHLUß AMAUSGANG: Im Falle von Kurzschlüssen an den Lautsprecherausgängen tritt das Gerät in den Schutzstatus, um die Beschädigung der Endstufentransistoren zu vermeiden. Die Rückkehr zum normalen Betriebszustand erfolgt automatisch nach Beseitigung des Kurzschlusses.

• ENDSTUFE MIT DISKRETEN KOMPONENTEN (TRANSISTOREN)

EIGENSCHAFTEN

• MOS-FET-VERSORGUNGSGERÄT

Die hohe Leistung des 44.05/44.07 wird durch die Verwendung eines besonderen C-Mos-Fet-Versorgungsgerätes erhalten, das eine konstante Leistung und höchste Effizienz bei niedriger Stromaufnahme bietet. Als Ergebnis erhält man ausgezeichnete Leistungen, einen linearen, breiten Frequenzgang bei hoher Dynamik.

. STÖRUNGSFILTER GEGEN KAPAZITIVE/INDUKTIVE STRÖME

Ein besonderer Stromkreis gewährleistet einen niedrigen Pegel der Radiofrequenzstörungen und die Unterdrückung der Störungsquellen des Wagens (z.B. das Heulen der Lichtmaschine).

• VERGOLDETER SCHALTKREIS AUS VETRONIT

• VERGOLDETE RCA-EINGANGSKONTAKTE

• VERGOLDETE SCHRAUBKONTAKTE AN DEN LAUTSPRECHERAUSGÄNGEN

INSTALLATION

INSTALLATION (Abb. 3, Seite 4)

Aufgrund der hohen Ausgangsleistung des Verstärkers wird bei Betrieb des Geräts viel Wärme erzeugt. Es ist somit erforderlich, das Gerät dort einzubauen, wo ausreichende Luftzirkulation vorhanden ist. Eine optimale Stelle ist der Kofferraum, wo der Verstärker jedoch nicht bedeckt werden darf.

1. Das Gerät an der ausgewählten Stelle aufsetzen und die Position der vier Schrauben markieren
2. Die Schraubenlöcher bohren.
3. Den Verstärker in Position bringen und mit den beigelieferten Blechschrauben befestigen.

ANMERKUNG: Man verwende eine bereits am metallischen Fahrwerk des Wagens angebrachte Schraube (in der Abbildung mit einem * gekennzeichnet) für einen guten Massekontakt.

ANSCHLÜSSE

ANSCHLÜSSE (Abb. 1, Seite 3)

①RCA-Eingangskontakte, Kanal B/F (rechts)
②RCA-Eingangskontakte, Kanal/E (links)
③Regelung des Eingangspegels der Kanäle A-B
④RCA-Eingangskontakte, Kanal D (rechts) oder BY-PASS-Ausgangskontakt (rechts)
⑤RCA-Eingangskontakte, Kanal C (links) oder BY-PASS-Ausgangskontakt (links)
⑥Regelung des Eingangspegels der Kanäle C-D
⑦Ausgangsmodus-Wahlschalter
⑧Eingangsmodus-Wahlschalter
⑨ON/OFF High-Pass Wahlschalter
⑩ ON/OFF Low-Pass Wahlschalter
⑪ Einstellung der Übergangsfrequenz des Low-Pass (bezogen auf -3 dB)
⑫ Einstellung der Übergangsfrequenz des High-Pass (bezogen auf -3 dB)

ANSCHLÜSSE

ANSCHLÜSSE (Abb. 2, Seite 3)

⑬ Positive Ausgangsklemme Lautsprecher A, oder positiver Ausgang Lautsprecher E
⑭ Negative Ausgangsklemme Lautsprecher A
15 Positive Ausgangsklemme Lautsprecher B
⑯ Negative Ausgangsklemme Lautsprecher B, oder negativer Ausgang Lautsprecher E
17 Positive Ausgangsklemme Lautsprecher C, oder positiver Ausgang Lautsprecher F
⑱ Negative Ausgangsklemme Lautsprecher C
⑲ Positive Ausgangsklemme Lautsprecher D
20 Negative Ausgangsklemme Lautsprecher D, oder negativer Ausgang Lautsprecher F
21 2x20/2x25 Ampere-Sicherungen
22 Stromversorgungsklemme +12 V zur Batterie (BATT)
23 Klemme für den Anschluß des Massekabels (GND)
24 Klemme für REMOTE-Einschaltung (REMOTE)
25 Check Control-Betriebszustand-Anzeige

ANSCHLÜSSE:

1. Batteriekabel: Man schließe die Klemme BAT ^22 direkt an die Batterie an, wobei ein Kabel (gelb) mit einem angemessenen Querschnitt zu verwenden ist.
   Dieses Kabel nicht mit den Stromkreisen des Stromsystems des Fahrzeugs verbinden. Um die Stromkreise des Wagens zu schützen, muß eine Sicherung (nicht beigeliefert) in der Nähe der Batterie zwischengeschaltet werden. Dieser Anschluß wird zuletzt ausgeführt.

2. Remote-Ein- und Ausschaltkabel: Dieses Kabel (REMOTE) oder das aus dem Hauptgerät kommende Steuerkabel für die elektrische Antenne (blau) an die REMOTE-Klemme 24 anschließen.

Anmerkung: Sollte dieses Kabel nicht angeschlossen werden, so schaltet sich der Verstärker beim Einschalten des Hauptgeräts nicht ein. Verfügt Ihr Hauptgerät nicht über einen Ausgang für eine elektrische Antenne, so muß ein schnellauslösender Hebelschalter (SPST) zwischen die Stromquelle (+12 V) und das REMOTE-Einschaltkabel geschaltet und an die REMOTE-Klemme 24 angeschlossen werden, damit der Verstärker manuell eingeschaltet werden kann.

1. Massekabel: EinMassekabel (schwarz) mit angemessenem Querschnitt fest an einer sauberen Metallstelle des Fahrzeuggestells und an die Klemme GND 23 anschließen. Man vergewissere sich, daß ein Stromdurchgang zwischen dem Anschlußpunkt und dem negativen Pol der Batterie besteht. Das Massekabel sollte so kurz wie möglich sein; bei Verwendung von mehreren Endstufen müssen alle ihre Erdungskabel an einem einzigen Punkt angeschlossen werden.

2. Sicherung: Sollte das Auswechseln von Sicherungen erforderlich sein, so vergewissere man sich, daß eine Sicherung mit derselben Amperezahl verwendet wird. Die Verwendung von Sicherungen mit falscher Amperezahl kann zu schweren Beschädigungen von Verstärkerteilen führen.

3. Lautsprecherausgangsanschlüsse. Man vergewissere sich, daß die richtige Polarität und Phase beim Anschluß der Lautsprecher eingehalten werden (+ und -).

ANMERKUNG: Der Kontakt zwischen nicht isolierten Kabeln unter sich und mit dem Massekabel ist absolut zu vermeiden.

1. RCA-Eingangsanschluß: Die Pre-Ausgangskabel Ihres Hauptgeräts mit den RCA-Eingangsanschlüssen verbinden, unter Verwendung von RCA-Verlängerungskabeln (90.05-90.10-90.25-90.50 von MACROM).

Man vergewissere sich des korrekten Kanalanschlusses: links L(weiß) und rechts R (rot).

REGEL- UND WAHLSCHALTER

WAHLSCHALTER DES ON/OFF-MODUS LOW&HIGH PASS

a) "ON/OFF-MODUS Low-Pass": Stellung ON auswählen, wenn die Low-Pass-Filter verwendet werden sollen. An den Ausgängen C-D oder F liegen so nur die Niederfrequenzen vor.
b) "ON/OFF-MODUS High-Pass": Stellung ON auswählen, wenn die High-Pass-Filter verwendet werden sollen. An den Ausgängen A-B oder E liegen so nur die mittel-hohen Frequenzen vor.

2CH4CH INPUT OUTPUT 4CH 3CH 2CH ONOFF LOW PASS HIGH PASS ONOFF

2CH4CH INPUT OUTPUT 4CH 3CH 2CH ONOFF LOW PASS HIGH PASS ONOFF

EINSTELLUNG DER LOW&HIGH-PASS-FREQUENZEN

a)"HIGH-PASS":Ermöglicht die stufenlose Frequenzregelung des High-Pass von 50 bis 160 Hz, d. h. man kann den Ausgangspunkt der hohen Frequenzen bestimmen.
b)"LOW-PASS": Ermöglicht die stufenlose Frequenzregelung des Low-Pass von 50 bis 160 Hz, d. h. man kann den Ausgangspunkt der niedrigen Frequenzen bestimmen.

EINSTELLUNG DES EINGANGSGEWINNS

Die Mittelposition (Klick) dient zur Auswahl einer Eingangsempfindlichkeit von 500 mV, die dem Vorverstärkerausgang der MACROM-Fabrikate entspricht.

Will man die Endstufe mit einem Hauptgerät verbinden, das kein MACROM-Fabrikat ist, jedoch einen vorverstärkten RCA-Ausgang besitzt, so gehe man folgendermaßen vor:

a) die Lautstärke des Hauptgeräts auf zirka 3/4 des maximalen Lautstärkepegels einstellen.
b) mit einem Schraubendreher die Eingangssteuerung zwischen 2 V und 0,1V auf den maximalen ohne Verzerrung erhaltbaren Lautstärkepegel einstellen.

ANMERKUNG: Unabhängig von der Anzahl der Eingänge sind beide Einstellung immer aktiviert, außer in dem unter "c" auf Seite 21 beschriebenen Fall.

0.5V 2 V 0.1' GAIN CONTRO 0.5V 2 V 0.1' GAIN CONTRO

0.5V 2 V 0.11 GAIN CONTROL 0.5V 2 V 0.11 GAIN CONTROL

REGEL- UND WAHLSCHALTER

WAHLSCHALTER FÜRAUSGANGSMODUS MIT 4 EINGANGSKANÄLEN

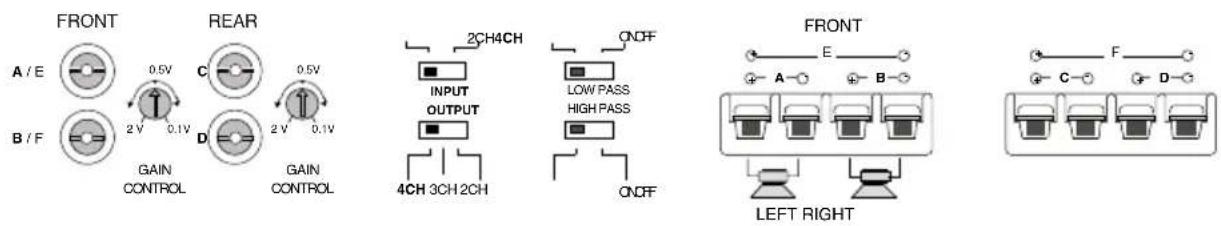

a) MODUS "4CH EINGANG" "4CH AUSGANG". Hat man vier vorverstärkte Ausgänge des Hauptgeräts zur Verfügung, wähle man die Position "4CH" aus und verbinde die vier Ausgänge an die Endstufeneingänge, die jeweils mit den Buchstaben A (links), B (rechts), C (links) und D (rechts) gekennzeichnet sind. Die Endstufe kann so als 4-Kanal Stereosystem eingesetzt werden, mit der vorderen Sektion A und B und der hinteren Sektion C und D, unter Verwendung der jeweiligen Lautsprecherausgänge A, B, C und D. Man kann sodann unabhängig die verschiedenen Sektionen der eingebauten Frequenzweiche einschalten (ON), um auf Wunsch A und B als High-Pass-Ausgänge und/oder C und D als Low-Pass-Ausgänge zu benutzen.

FRONT A / E B / F 0.5V 2V 0.1V GAIN CONTROL REAR C 0.5V 2V 0.1V D GAIN CONTROL 2CH4CH INPUT OUTPUT 4CH 3CH 2CH ONFF LOW PASS HIGH PASS ONFF FRONT E A B C F D LEFT RIGHT

b) MODUS "4CH EINGANG" "3CH AUSGANG". In dieser Konfiguration kann man die Endstufe 44.06 als Mehrkanalsystem benutzen. Es stehen 3 Ausgangskanäle zur Verfügung, 2 Stereokanäle A und B und ein dritter Kanal F mit einem mono-gebrückten Signal. Die Kanäle können untereinander durch Verwendung des Faders Ihres Hauptgerätes abgestimmt werden. Soll die eingebaute elektronische Frequenzweiche benutzt werden, so kann man an die Ausgänge A und B mittlere-hohe Lautsprechersysteme anschließen, indem man den High-Pass-Wahlschalter in die Position ON stellt. Ein Tieftöner- oder Tiefbaßtönersystem kann dagegen an den Monoausgang F angeschlossen werden, der durch Verschieben des Low-Pass-Wahlschalters in die Position ON aktiviert wird.

FRONT A / E B / F 0.5V 2 V 0.1V GAIN CONTROL REAR C 0.5V 2 V 0.1V D GAIN CONTROL 4CH 2CH INPUT OUTPUT 4CH 3CH 2CH OFF ON LOW PASS HIGH PASS OFF ON FRONT E A G B G LEFT RIGHT C G D G

REGEL- UND WAHLSCHALTER

WAHLSCHALTER FÜR DEN AUSGANGSMODUS MIT 2 EINGANGSKANÄLEN

a) MODUS "2CH Eingang" "4CH AUSGAN". Da man nur zwei vorverstärkte Ausgänge des Hauptgeräts zur Verfügung hat, wähle man die Position "2CH" aus und man schließe sie an die mit den Buchstaben A/E (links) und B/F (rechts) gekennzeichneten Verstärkereingänge an. Sodann wähle man die Position "4CH" aus, um 4 Ausgangskanäle zur Verfügung zu haben, und zwar jeweils A, B, C und D, um die 4 Lautsprecher anzusteuern.

Man kann so die verschiedenen Sektionen der eingebauten Frequenzweiche einschalten (ON), um, falls gewünscht, die High-Pass-Ausgänge A und B und/oder die Low-Pass-Ausgänge C und D zur Verfügung zu haben.

ANMERKUNG: Sollte ein vorverstärkter Ausgang zur Steuerung einer weiteren Endstufe erforderlich sein, so können die RCA-Kontakte C und D verwendet werden, die mit der Beschriftung BY-PASS gekennzeichnet sind und an denen ein Signal mit einheitlichem Ausgangsgewinn vorliegt.

Der BY-PASS Ausgang ist nur in der Konfiguration "2CH EINGANG" aktiv.

WICHTIGE ANMERKUNG: Beide Einstellungen der Eingangsempfindlichkeit sind aktiviert und wirken unabhängig auf die jeweilen Ausgänge ein.

A / E 0.5V C 2 V 0.1V B / F GAIN CONTROL 0.5V 2 V 0.1V D GAIN CONTROL 2CH4CH INPUT OUTPUT 4CH 3CH 2CH ONFF LOW PASS HIGH PASS ONFF E A B LEFT RIGHT C D F

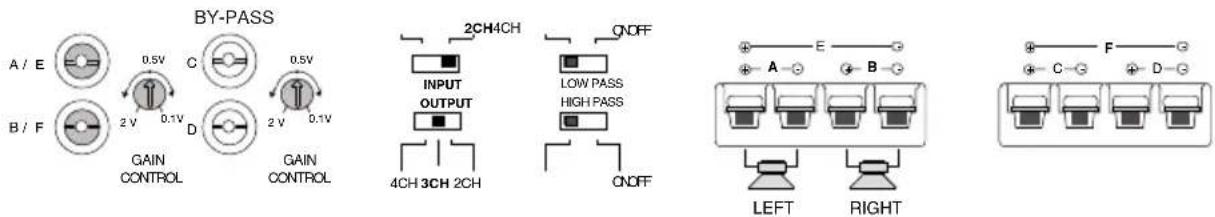

b) MODUS "2CH EINGANG" "3CH AUSGANG": In dieser Konfiguration kann man die Endstufe 44.05/4407 als Mehrkanal-Verstärker einsetzen. Es stehen 3 Ausgangskanäle zur Verfügung, 2 Stereokanäle A, B, und ein dritter mono-gebrückter Kanal F. Soll die eingebaute elektronische Frequenzweiche benutzt werden, so können können an die Ausgänge A und B mittel-hohe Systeme angeschlossen werden, wenn man den High-Pass-Wahlschalter in die Position ON stellt; stellt man dagegen den Low-Pass-Wahschalter in die Position ON, so kann man ein Tieftöner-Tiefba'töner-Soundsystem an den Monoausgang F anschließen.

WICHTIGE ANMERKUNG: Beide Einstellungen der Eingangsempfindlichkeit sind aktiviert und wirken unabhängig auf die jeweilen Ausgänge ein.

BY-PASS A / E 0.5V C 0.5V B / F 2V 0.1V D 2V 0.1V GAIN CONTROL GAIN CONTROL 2CH4CH INPUT OUTPUT LOW PASS HIGH PASS 4CH 3CH 2CH CNOFF LEFT RIGHT F

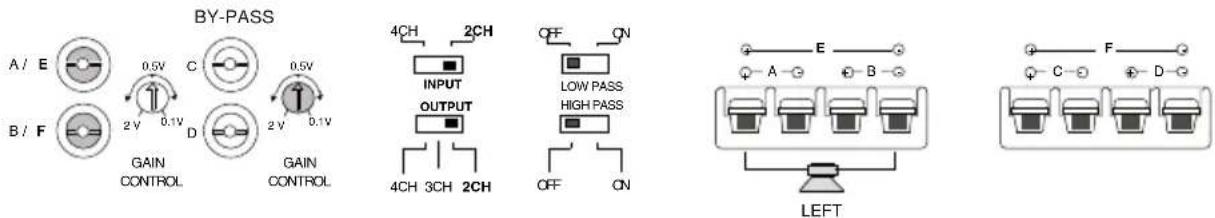

c) MODUS "2CH EINGANG" "2CH AUSGANG": In dieser Konfiguration kann der Verstärker unter Verwendung der Ausgänge E und F wie ein herkömmlicher, leistungsstarker 2-Kanal-Stereoverstärker eingesetzt werden.

Aktiviert man die elektronische Frequenzweiche - Low-Pass On in dieser Konfiguration - so erhält man am Ausgang nur Niederfrequenzen, die für die Ansteuerung von zwei starken Tiefbaßtönern verwendet werden können.

WICHTIGE ANMERKUNG: In dieser Konfiguration ist nur eine der beiden Eingangsempfindlichkeitsregelungen (die rechte) aktiviert, um das Ausgangssignal an den Ausgängen E (links) und F (rechts) zu regeln.

BY-PASS A / E 0.5V C 0.5V B / F 2V 0.1V D 2V 0.1V GAIN CONTROL GAIN CONTROL 4CH 2CH INPUT OUTPUT OFF ON LOW PASS HIGH PASS 4CH 3CH 2CH OFF ON LEFT

TECHNISCHE ANGABEN

44.05 Maximale Leistung 65Wx4

Sinus-Nennleistung bei 4 Ohm, 20 Hz bis 20 kHz bei 0,1% THD

Modus "4CH Ausgang" 40Wx4

Modus "3CH Ausgang" 40Wx 2 110Wx1

Modus "2CH Ausgang" 100Wx2

44.07 Maximale Leistung 85Wx4

Sinus-Nennleistung bei 4 Ohm, 20 Hz bis 20 kHz bei 0,1% THD

Modus "4CH Ausgang" 60Wx4

Modus "3CH Ausgang" 60Wx2 150Wx1

Modus "2CH Ausgang" 150Wx2

By-Pass Ausgang (Vorverstärkter) 1-1

Frequenzgang +0, -1 dB 10-45.000 Hz

Geräuschabstand, IHF-A-bewertet 105 dB

Übergangsfrequenzen

LOW-PASS 50-160 Hz

HIGH-PASS 50-160 Hz

Flankensteilheit 12 dB/Okt.

Eingangsempfindlichkeit/Impedanz

(für Ausgangs-Nennleistung)

Steuerung in Mittelposition (rastet hörbar ein) 500 mV/10 kOhm

Variable Steuerung 100-2.000 mV/10 kOhm

Lautsprecherimpedanz 2CH 4 Ohm

3CH 2 Ohm 4Ohm (gebridged, mono)

4CH 2-4 Ohm

Stromversorgung (negative Masse) 14,0 V DC (11-16 V zulässi)

Nettogewicht

44.05 3,2 kg

44.07 4,5 kg

Abmessungen des Chassis

44.05 280(L) x 55(H) x 250(T) mm

44.07 280(L) × 55(H) × 300(T) mm

Änderungen der technischen Daten und des Designs bleiben zwecks Verbesserung vorbehalten.

INTRODUCTION

REGLAGES ET SELECTEURS

SÉLECTEUR DU MODE ON/OFF LOW & HIGH PASS

REGLAGES ET SELECTEURS

SÉLECTEUR DU MODE DE SORTIE AVEC 4 CANAUX DE SORTIE

REGLAGES ET SELECTEURS

SELECTION DU MODE DE SORTIE AVEC 2 CANAUX D'ENTREE ET UNE SORTIE BY-PASS
