| Type de produit | Amplificateur 4 canaux pour autoradio |
| Marque | Macrom |
| Modèle | 44.07 |
| Puissance maximale | 85 W x 4 (4 Ohms) |
| Puissance nominale RMS | 60 W x 4 (4 Ohms, 20 Hz - 20 kHz, 0,1% THD) |
| Modes de fonctionnement | 4 canaux, 3 canaux (stéréo + ponté), 2 canaux (ponté) |
| Puissance en mode 3CH | 60 W x 2 + 150 W x 1 (mono ponté) |
| Puissance en mode 2CH | 150 W x 2 (ponté) |
| Réponse en fréquence | 10 Hz - 45 kHz (+0 / -1 dB) |
| Rapport signal/bruit | 105 dB (IHF-A) |
| Fréquences de coupure (Low-Pass / High-Pass) | 50 Hz - 160 Hz, réglables en continu, pente 12 dB/octave |
| Sensibilité d'entrée (RCA) | 100 mV - 2 V (impédance 10 kOhms), position centrale à 500 mV |
| Sortie By-Pass | Oui, préamplifiée à gain unitaire (en mode 2CH entrée) |
| Indicateur Check Control | Blanc (éteint), Vert (fonctionnement), Rouge (protection) |
| Protections intégrées | Soft start, surchauffe, court-circuit en sortie |
| Alimentation | 14,0 V DC (11-16 V admis), alimentateur C-MOS-FET |
| Fusibles | 2 x 20/25 Ampères |
| Impédance des haut-parleurs | 2 Ohms (mode 2CH ou 3CH ponté), 4 Ohms (mode 4CH) |
| Dimensions (L x H x P) | 280 x 55 x 250 mm |
| Poids net | 4,5 kg |
| Connectique | Entrées RCA dorées, sorties haut-parleurs à vis dorées, bornes d'alimentation et remote |
| Température de fonctionnement | -10°C à +60°C |
| Entretien | Nettoyer avec un chiffon sec, éviter l'humidité |
| Réparabilité | Confier au distributeur ou centre d'assistance MACROM |
FOIRE AUX QUESTIONS - 44.07 Macrom
Questions des utilisateurs sur 44.07 Macrom
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Autoradio au format PDF gratuitement ! Retrouvez votre notice 44.07 - Macrom et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 44.07 de la marque Macrom.
MODE D'EMPLOI 44.07 Macrom

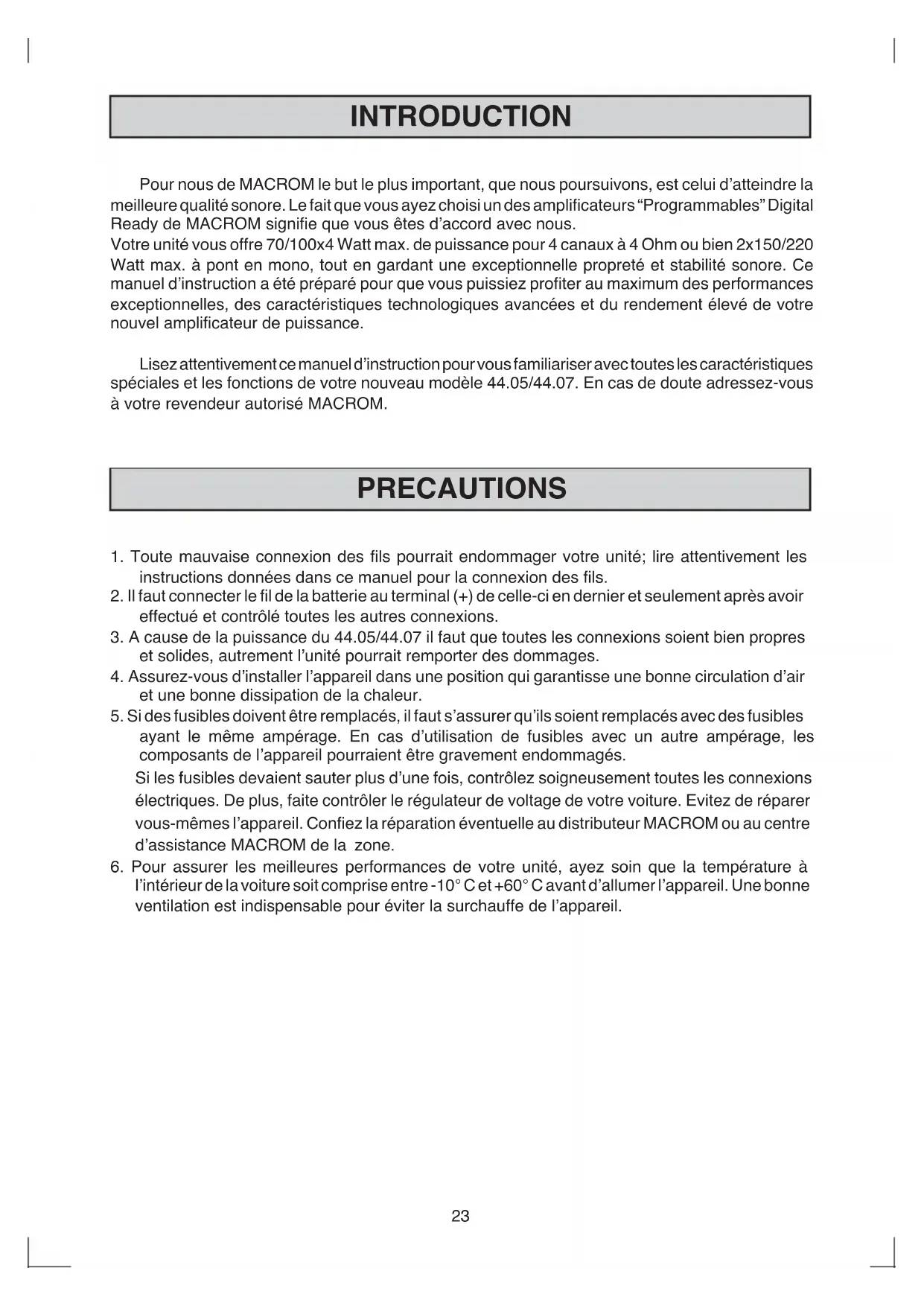

Pour nous de MACROM le but le plus important, que nous poursuivons, est celui d'atteindre la meilleure qualité sonore. Le fait que vous ayez choisi un des amplificateurs "Programmables" Digital Ready de MACROM signifie que vous êtes d'accord avec nous.
Votre unité vous offre 70/100x4 Watt max. de puissance pour 4 canaux à 4 Ohm ou bien 2x150/220 Watt max. à pont en mono, tout en gardant une exceptionnelle propreté et stabilité sonore. Ce manuel d'instruction a été préparé pour que vous puissiez profiter au maximum des performances exceptionnelles, des caractéristiques technologiques avancées et du rendement élevé de votre nouvel amplificateur de puissance.
Lisez attentivement ce manuel d'instruction pour vous familiariser avec toutes les caractéristiques spéciales et les fonctions de votre nouveau modèle 44.05/44.07. En cas de doute adressez-vous à votre revendeur autorisé MACROM.
PRECAUTIONS
- Toute mauvaise connexion des fils pourrait endommager votre unité; lire attentivement les instructions données dans ce manuel pour la connexion des fils.
- Il faut connecter le fil de la batterie au terminal (+) de celle-ci en dernier et seulement après avoir effectué et contrôlé toutes les autres connexions.
- A cause de la puissance du 44.05/44.07 il faut que toutes les connexions soient bien propres et solides, autrement l'unité pourrait remporter des dommages.
- Assurez-vous d'installer l'appareil dans une position qui garantisse une bonne circulation d'air et une bonne dissipation de la chaleur.
- Si des fusibles doivent être remplacés, il faut s'assurer qu'ils soient remplacés avec des fusibles ayant le même ampérage. En cas d'utilisation de fusibles avec un autre ampérage, les composants de l'appareil pourraient être gravement endommagés.
Si les fusibles devaient sauter plus d'une fois, contrôlez soigneusement toutes les connexions électriques. De plus, faite contrôler le régulateur de voltage de votre voiture. Evitez de réparer vous-mêmes l'appareil. Confiez la réparation éventuelle au distributeur MACROM ou au centre d'assistance MACROM de la zone. - Pour assurer les meilleures performances de votre unité, ayez soin que la température à l'intérieur de la voiture soit comprise entre -10°C et +60°C avant d'allumer l'appareil. Une bonne ventilation est indispensable pour éviter la surchauffe de l'appareil.
CARACTERISTIQUES
• FONCTIONNEMENT A 4/3/2 CANAUX
La puissance du 44.05/44.07 peut être répartie de la façon suivante:
a) 40/65 Watt RMS par chacun des 4 canaux de sortie.
b) 40/65 W RMS sur deux canaux stéréo et 110/150 W RMS en mono
c) 100/150 W RMS pour deux canaux stéréo.
• AUCUNE LIMITATION DE COURANT
Les circuits limiteurs de courant qui sont incorporés dans les amplificateurs traditionnels peuvent provoquer un clipping prématuré et une réponse transitoire inférieure. L'absence de tels circuits dans la section d'alimentation assure un bas effet T.I.M., une excellente réponse transitoire et une parfaite qualité sonore.
• SELECTEUR DU MODE D'ENTREE
Cet interrupteur permet à l'utilisateur de choisir entre 2 ou 4 signaux d'entrée à l'amplificateur.
• SELECTEUR DU MODE DE SORTIE
Cet interrupteur permet de choisir le nombre et la configuration des sorties.
- SORTIE BY-PASS
Dans la configuration "2 CH INPUT" on peut utiliser une sortie BY-PASS préamplifiée à gain unitaire.
• REGLAGE INDEPENDANT DES FREQUENCES DE COUPE
Les fréquences de coupe des crossovers Low et High Pass peuvent être réglées de façon indépendante et continuelle entre 50 et 160 Hz ce qui rend votre unité encore plus flexible.
• ALLUMAGE ET EXTINCTION A DISTANCE
L'amplificateur s'allume et s'éteint automatiquement en allumant et éteignant l'unité principale.
• SENSIBILITE D'ENTREE RCA
Ce nouvel amplificateur a le réglage de la sensibilité positionné sur 500 mV pour l'accouplement optimal avec des sources MACROM; toutefois, il est possible de régler une sensibilité continue de 100 mV à 2 V pour la connexion de toute autre source présente sur le marché.
• INDICATEUR DE CHECK CONTROL
Cette diode lumineuse indique l'état de l'amplificateur:
BLANC: l'unité est éteinte
VERT: l'unité fonctionne parfaitement
ROUGE: l'unité se trouve en état de protection, vérifier les connexions.
• TRIPLE PROTECTION
Votre unité est équipée de trois protections différentes, comme il se doit pour un appareil haut-de-gamme.
SOFT START: l'amplificateur entre en fonction graduellement pour ne pas endommager les haut-parleurs, si par inadvertance l'unité principale est allumée avec le volume au maximum.
SURCHAUFFE: en cas d'erreurs d'installation, l'unité entre en état de protection avant de subir des dommages. Dès que la température retourne à des valeurs normales, l'unité reprend sont fonctionnement normal.
COURT CIRCUIT A LA SORTIE: en cas de court-circuit à la sortie des haut-parleurs, l'unité entre en état de protection pour prévenir de sérieux dommages aux transistors finaux. Elle retourne automatiquement à l'état de fonctionnement normal lorsque le court-circuit est éliminé.
• ETAGE FINAL A COMPOSANTS DISCRETS (TRANSISTORS)
CARACTERISTIQUES
• ALIMENTATEUR A MOS-FET
La puissance élevée du 44.05/44.07 est obtenue grâce à l'emploi d'un alimentateur spécial C-MOS-FET pour obtenir un rendement constant, une efficience élevée en faveur d'une absorption mineure de courant. Le résultat: des performances exceptionnelles, une réponse en fréquence linéaire et ample avec une dynamique élevée.
• FILTRE DE L'ALIMENTATION CONTRE LES COURANTS CAPACITIFS/INDUCTIFS
Pour obtenir un bas niveau d'interférence des fréquences radio et pour l'immunité aux bruits du système (par exemple, à l'hululement de l'alternateur).
• CIRCUIT IMPRIME DORE EN VETRONITE
• TERMINAUX D'ENTREE RCA DORES
• TERMINAUX DE SORTIE DES HAUT-PARLEURS A VIS, DORES
INSTALLATION
INSTALLATION (Fig. 3, page 4)
A cause de la puissance élevée débitée par l'amplificateur, il se produit une grande quantité de chaleur pendant l'utilisation de l'unité. Il est donc nécessaire d'installer l'unité en un lieu où il y a une bonne circulation d'air, autrement l'amplificateur se mettra en état de protection. Un des lieux les mieux indiqués est le coffre, où il faut évidemment éviter de couvrir l'amplificateur avec la moquette ou autre chose.
- Appuyer l'unité à l'endroit choisi et marquer la position des quatre vis de fixage.
- Forer les trous pour les vis.
- Mettre l'amplificateur en position et visser les quatre vis autofileteuses.
NOTE: Utilisez une vis déjà installée sur la partie métallique de la voiture (indiquée par un * dans la figure) pour assurer une bonne mise à la terre.
CONNEXIONS
CONNEXIONS (Fig. 1 page 3)
①Connecteur d'entrée RCA, canal B/F (droit)
②Connecteur d'entrée RCA, canal A/E (gauche)
③ Réglage du niveau d'entrée des canaux A-B
④Connecteur d'entrée RCA, canal D, ou de sortie BY-PASS (droit)
⑤Connecteur d'entrée RCA, canal C, ou de sortie BY-PASS (gauche)
⑥Réglage du niveau d'entrée des canaux C-D
⑦ Sélecteur du mode de sortie
⑧ Sélecteur du mode d'entrée
⑨ Sélecteur on/off High-Pass
⑩ Sélecteur on/off Low-Pass
⑪ Réglage de la fréquence de coupe du Low-Pass (l'indication se réfère à -3 dB)
⑫ Réglage de la fréquence de coupe du High-Pass (l'indication se réfère à -3 dB)
CONNEXIONS
CONNEXIONS (Fig. 2 page 3)
⑬ Borne de sortie positif, haut-parleur A, ou sortie positif haut-parleur E
⑭ Borne de sortie négatif haut-parleur A
⑮ Borne de sortie positif haut-parleur B
⑯ Borne de sortie négatif haut-parleur B, ou sortie négatif haut-parleur E
⑰ Borne de sortie positif haut-parleur C, ou sortie positif haut-parleur F
⑱ Borne de sortie négatif haut-parleur C
⑲ Borne de sortie positif haut-parleur D
⑳ Borne de sortie négatif haut-parleur D, ou sortie négatif haut-parleur F
②1 Fusibles de 2x20/2x25 Ampères
②2 Borne d'alimentation +12 V à la batterie (BATT)
②3 Borne pour la connexion du câble négatif de mise à la terre (GND)
⑳ Borne pour l'allumage contrôlé à distance (REMOTE)
25 Indicateur d'état CHECK CONTROL
CONNEXIONS:
- Câble de la batterie: Relier la borne BATT 22 directement à la batterie de la voiture en utilisant un câble (jaune) avec une section adéquate.
Ne reliez pas ce câble aux circuits existant dans le système électrique de la voiture. Pour la protection de la voiture il est très important qu'un fusible (non fourni) soit relié très près de la batterie. Cette connexion peut se faire en dernier. - Câble pour l'allumage à distance: Relier le câble pour l'allumage à distance (REMOTE) ou bien le câble de commande pour l'antenne électrique (bleu) qui sort de l'unité principale à la borne REMOTE 24.
NOTE: Si ce câble n'est pas relié, l'amplificateur ne s'allume pas lorsque l'unité principale est allumée. Si votre unité principale ne dispose pas d'une sortie pour l'antenne électrique, il faut relier un interrupteur à levier à déclenchement rapide (SPST) entre la source d'allumage (+12 V) et le fil d'allumage à distance qui doit être relié à la borne REMOTE ② pour effectuer l'allumage manuel de l'amplificateur. - Câble de mise à la terre: Fixez le câble de mise à la terre (noir) solidement à un point propre sur la partie métallique du châssis de la voiture et ensuite à la borne GND 23. Veillez à ce que le point choisi présente une continuité électrique avec le terminal négatif de la batterie. Utilisez un câble de mise à la terre le plus court possible; en cas d'utilisation de plusieurs amplificateurs, il faut relier toutes leurs mises à la terre en un seul point.
- Fusibles: Si des fusibles doivent être remplacés, il faut s'assurer qu'ils soient remplacés avec des fusibles ayant le même ampérage.
En cas d'utilisation de fusibles avec un autre ampérage, les composants de l'appareil pourraient être gravement endommagés. - Terminaux de sortie des haut-parleurs: Assurez-vous d'observer la bonne polarité et la phase pendant la connexion des haut-parleurs (+ et -).
NOTE: Les négatifs des haut-parleurs ne doivent jamais être connectés entre eux ni utiliser un seul câble commun. Ne permettez pas aux fils non isolés d'entrer en contact avec le fil de mise à la terre ou entre eux. - Connecteurs d'entree RCA: Les fils de sortie Pré de votre unité principale doivent être reliés aux connecteurs d'entrée RCA, en utilisant les câbles de rallonge RCA (90.05-90.10-90.25-90.50 de MACROM).
Assurez-vous d'observer la désignation correcte des canaux: gauche L (blanc), droit R (rouge).

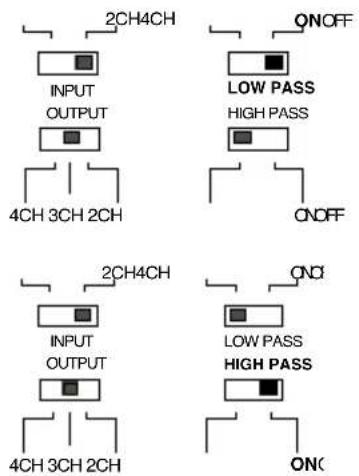

a) MODE "ON/OFF LOW-PASS: Sélectionner la position ON si vous désirez utiliser la section des filtres passe-bas. Ainsi, on aura uniquement les fréquences basses aux sorties C-D ou F.
b) MODE "ON/OFF HIGH-PASS: Sélectionner la position ON si vous désirez utiliser la section des filtres passe-haut. Ainsi, on aura uniquement les fréquences moyennes-hautes aux sorties A-B ou E.
REGLAGE DES FREQUENCES LOW & HIGH PASS
a) "HIGH-PASS": Permet le réglage continu de la fréquence du passe-haut entre 50 et 160 Hz, c'est à dire, de déterminer le point de départ des fréquences moyennes-hautes.
b) "LOW-PASS": Permet le réglage continu de la fréquence du passe-bas entre 50 et 160 Hz, c'est à dire, de déterminer la fin des fréquences basses.
REGLAGE DU GAIN A L'ENTREE
La position centrale (click) sert à sélectionner la sensibilité d'entrée à 500 mV, une valeur qui correspond à la sortie de préamplification des produits MACROM.
Si vous voulez relier l'amplificateur à une unité principale non-MACROM, mais qui toutefois possède des sorties préamplifiées du type RCA, procéder comme décrit ci-dessous:
a) réglez le contrôle du volume de votre unité principale à 3/4 du niveau maximum de sortie.
b) tournez le contrôle du gain à l'entrée avec un tournevis et réglez-le entre 2 V et 0,1 V pour obtenir le niveau sonore maximum sans qu'il y ait de distorsion.
NOTE: Les deux réglages sont toujours activés, indépendamment du nombre de sorties, sauf dans le cas "c" décrit à la page 29.
a) MODE "4CH ENTRÉE" "4CH SORTIE": Ayant à disposition quatre sorties préamplifiées par l'unité principale, sélectionner la position "4CH" et relier les sorties aux entrées de l'amplificateur marquées respectivement avec les lettres A (gauche), B (droite), C (gauche) et D (droite). De cette façon, l'amplificateur peut être utilisé comme un système stéréo à quatre canaux, section avant A et B et section arrière C et D, en utilisant les sorties des haut-parleurs A, B, C et D. On peut donc choisir d'activer (ON) indépendamment les différentes sections du crossover incorporé pour obtenir, à l'occurrence, les sorties High-Pass A et B et/ou Low-Pass C et D.

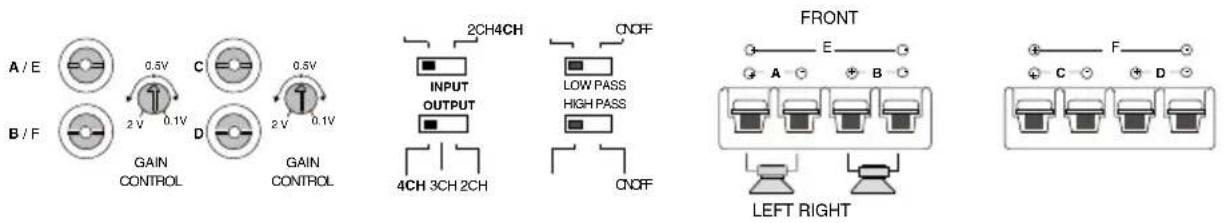

Si vous désirez utiliser le crossover électronique, les sorties A et B peuvent être reliées à des systèmes sonores dans la gamme des fréquences moyennes-hautes en plaçant le sélecteur High-Pass dans la position ON, tandis qu'un système de woofers ou un puissant subwoofer peut être relié à la sortie F mono, en plaçant le sélecteur Low-Pass dans la position ON.
On peut ensuite choisir d'activer (ON) de façon indépendante les différentes sections du crossover incorporé pour obtenir, si on le désire, les sorties High-Pass A et B et/ou Low-Pass C et D.
NOTE: S'il y avait nécessité d'une sortie préamplifiée pour piloter un autre amplificateur, on peut utiliser les connecteurs RCA C et D marqués BY-PASS et qui ont un signal à gain unitaire à la sortie.
La sortie BY-PASS n'est active qu'avec la configuration "2CH ENTREE".
NOTE IMPORTANTE: Les deux réglages de sensibilité d'entrée sont activés et agissent de façon indépendante sur les sorties respectives.

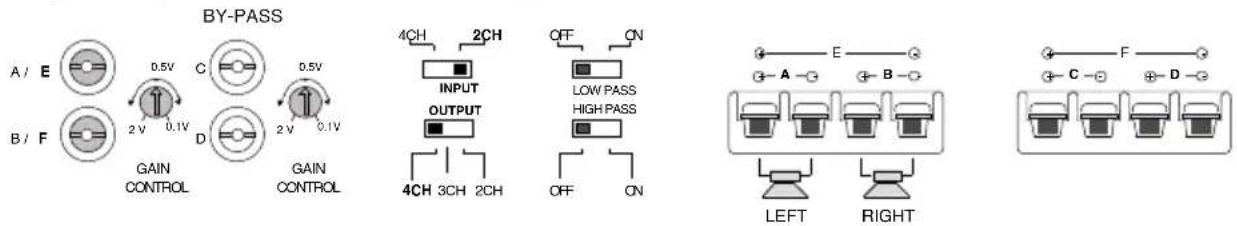

Si vous désirez utiliser le crossover électronique, aux sorties A et B peuvent être reliées des systèmes dans la gamme des fréquences moyennes-hautes, en plaçant le sélecteur High-Pass dans la position ON, tandis qu'en plaçant le sélecteur Low-Pass dans la position ON, un système de woofers ou subwoofers peut être relié à la sortie F mono.
NOTE IMPORTANTE: Les deux réglages de sensibilité d'entrée sont activés et agissent de façon indépendante sur les sorties respectives.
NOTE IMPORTANTE: Dans cette configuration un seul des deux contrôles de la sensibilité d'entrée (celui de droite) est activé pour le réglage du signal sur les sorties E (gauche).

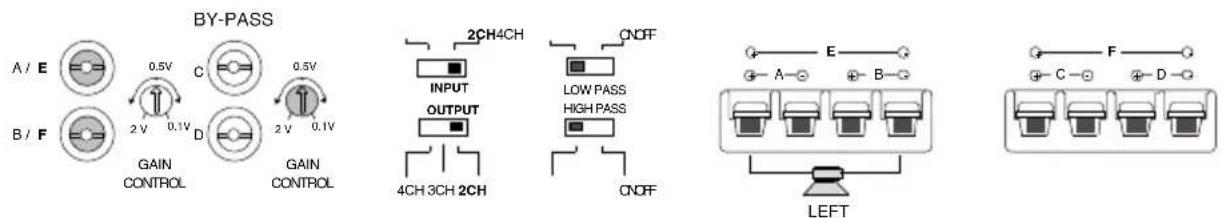

44.05 Puissance maximale .... 65Wx4
Puissance nominale RMS 4 Ohm, 20 Hz à 20 kHz à 0,1% THD
Mode "4CH sortie" 40Wx4
Mode "3CH sortie" 40Wx2 110Wx1
Mode "2CH sortie" 100Wx2
44.07 Puissance maximale .... 85Wx4
Puissance nominale RMS 4 Ohm, 20 Hz à 20 kHz à 0,1% THD
Mode "4CH sortie" 60Wx4
Mode "3CH sortie" 60Wx2 150Wx1
Mode "2CH sortie" 150Wx2
Sortie By-Pass (Préampliér) 1-1
Réponse en fréquence +0, -1dB 10-45.000Hz
Rapport signal/bruit, pesé IHF-A 105 dB
Fréquence de coupe
LOW-PASS 50-160Hz
HIGH-PASS 50-160Hz
Pente de coupe 12dB/octave
Sensibilité d'entrée/impédance
(pour la sortie en puissance nominale)
Contrôle en position centrale (click) 500mV/10 kOhm
Contrôle variable 100-2.000mV/10 kOhm
Impédance des haut-parleurs 2CH 4 Ohm
3CH 2 Ohm 4 Ohm (ponté, mono)
4CH 2-4 Ohm
Alimentation (à terre négative) 14,0V DC (11-16V admis)
Poids net
44.05 3,2 kg
44.07 4,5 kg
Dimensions du chassis
44.05 280(L) x 55(H) x 250(P) mm
44.07 280(L) x 55(H) x 250(P) mm
A cause d'améliorations continuelles apportées au produit, les caractéristiques et le dessin sont sujets à modifications sans préavis
