BEDIENUNGSANLEITUNG OLE 19450B OK

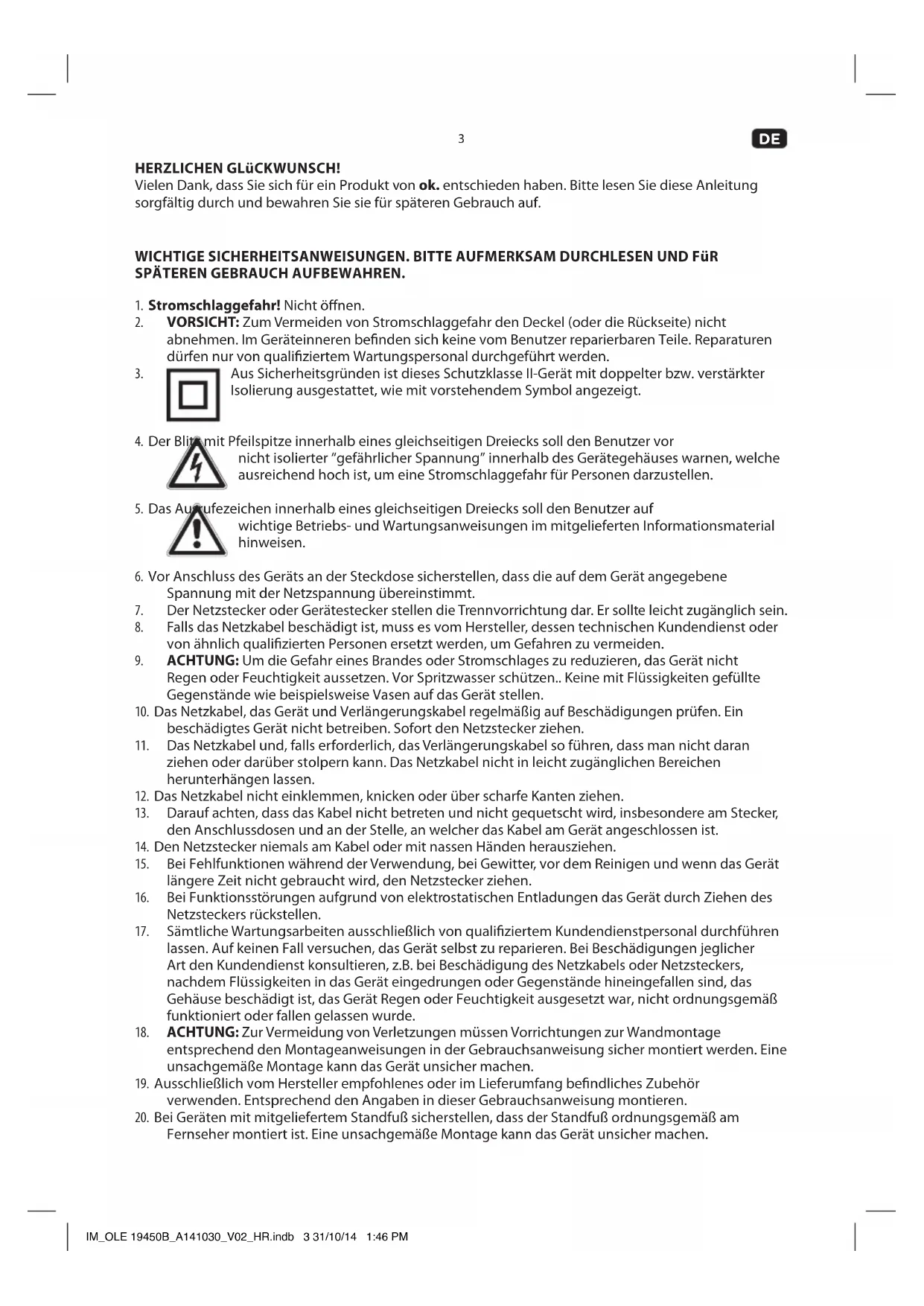

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben.itte lessen Sie diese Anleitung sorgfältig durch und bewahren Sie sie fur späteren Gebrauch auf.

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Stromschlaggefahr! Nicht öffnen.

2. VORSICHT: Zum Vermeiden von Stromschlaggefahr den Deckel (oder die Rückseite) nicht abnehmen. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Reparaturen)durfen nur von qualifiziertem Wartungspersonal durchgeführt werden.

3. Aus Sicherheitsgründen ist diese Schutzklasse II-Gerät mit doppelter bzw. verstärkter Isolierung ausgestattet, wie mit vorstehendem Symbol angezeigt.

4. Der Blit mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter "gefährlicher Spannung" innerhalb des Gerätegehäuses warnen, welche ausreichend hoch ist, um eine Stromschlaggefahr für Personen darzustellen.
5. Das Aufsufeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen im mitgelieferten Informationsmaterial hinweisen.
6. Vor Anschluss des Geräts an der Steckdose sicherstellen, dass die auf dem Gerät angegebene Spannung mit der Netzspannung übereinstimmt.
7. Der Netzstecker oder Gerätestecker stellen die Trennvorrichtung dar. Er sollte leicht zugänglich sein.
8. Falls das Netzkabel beschädigt ist, muss es vom Hersteller, dessen technischen Kundendienst oder vonählich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.
9. ACHTUNG: Um die Gefahr eines Brandes oder Stromschlages zu reduzieren, das Gerät nicht Regen oder Feuchtigkeit aussetzen. Vor Spritzwasser schützen.. Keine mit Flüssigkeiten gefüllte Gegenstände wie beispielsweise Vasen auf das Gerät stellen.
10. Das Netzkabel, das Gerät und Verlängerungskabel regelmäß auf Beschädigungen prüfen. Ein beschädigtes Gerät nicht betreiben. Sofort den Netzsteckerziehen.
11. Das Netzkabel und, falls erforderlich, das Verlängerungskabel so führen, dass man nicht daranziehen oder darüber stolpern kann. Das Netzkabel nicht in leicht zugänglichen Bereichen herunterhängen setzen.
12. Das Netzkabel nicht einkommen, knicken oder über scharfe Kantenziehen.
13. Darauf achten, dass das Kabel nicht betreten und nicht gequetscht wird, insbesondere am Stecker, den Anschlussdosen und an der Stelle, an welcher das Kabel am Gerät angeschlossen ist.
14. Den Netzstecker niemals am Kabel oder mit nassen händen hersausziehen.
15. Bei Fehlfunktionen während der Verwendung, bei Gewitter, vor dem Reinigen und wenn das Gerät langere Zeit nicht gebraucht wird, den Netzsteckerziehen.
16. Bei Funktionstörungen aufgrund von elektrostatischen Entladungen das Gerät durch Ziehen des Netzsteckers Rückstellen.
17. Sümmtliche Wartungsarbeiten ausschließlich von qualifizierten Kundendienstpersonal durchführten halten. Auf keinen Fall versuchen, das Gerät selbst zu reparieren. Bei Beschädigungen jeglicher Art den Kundendienst konsultieren, z.B. bei Beschädigung des Netzkabels oder Netzsteckers, nachdem Flüssigkeiten in das Gerät eingedrungen oder Gegenstände hineingegeben sind, das Gehäuse beschädigt ist, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß Funktioniert oder fallen gelassen wurde.
18. ACHTUNG: Zur Vermeidung von Verletzungen mussen Vorrichtungen zur Wandmontage entsprechend den Montageanweisungen in der Gebrauchsanweisung sicher montiert werden. Eine unsachgemäße Montage kann das Gerät unsicher machen.
19. Ausschließlich vom Hersteller empfohlenes oder im Lieferumfang befindliches Zubehor verwenden. Entsprechend den Angaben in dieser Gebrauchsanweisung montieren.
20. Bei Geräten mit mitgeliefertem Standfuß sicherstellen, dass der Standfuß ordnungsgemäß am Fernseher montiert ist. Eine unsachgemäße Montage kann das Gerät unsicher machen.

DE

4

1. Beim Aufstellen des Gerätes ausreichend Platz für Luftzirkulation freilassen. Nicht in Bücherregalen, Einbauschränken o.a. aufstellen.
2. Die Luftungsöffnungen nicht mit Gegenständen wie Zeitungen, Tischüchern, Vorhängen usw. abdecken, da dies die Luftzirkulation befindert. Keine Gegenstände in das Gerät einstecken.
3. Keine offenen Flammen wie z. B. brennende Kerzen auf das Gerät stellen.
4. Keine elektronischen Geräte oder Spielzeug auf das Gerät stellen. Solche Gegenstände können herunterfallen und Sach- und/oder Personenschäden verursachen.
5. Nicht in der Höhe von Wärmequellen wie z.B. Heizkorpern, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständner) aufstellen.
6. Keine übermäßige Kraft auf die Front oder Oberseite des Gerätes ausüben, da dadurch das Gerät umgestürzen kann.
7. Das Gerät nicht verschieben oder bewegen, während es eingeschaltet ist.
8. Die Bildschirmoberfläche nicht mit scharfen oder harten Gegenständen berühren, andrücken oder reiben.
9. Bei Temperaturwechseln kann es zu Kondensationkommen. Kondensation kann zur Beschädigung des Bildschirmes und elektrischer Bauteile führen. Nach Abklingen der Kondensation werden auf dem Bildschirm Punkte oder Flecken zu sehen sein.
10. ACHTUNG: Explosionsgefahr bei nicht ordnungsgemäßem Austausch der Batterien. Nur durch Batterien des gleichen Typs ersetzen. Alte und neue Batterien nicht zusammen verwenden.
11. Beim Einsetzen der Batterien auf richtige Polarisation entsprechend der Kennzeichnung (+ und -) im Gerät achten.
12. Die Batterien entnehmen, wenn das Gerät für längerere Zeit nicht verwendet wird.
13. Batterierien keiner übermäßigen Hitze durch Sonneneinstrahlung, Feuer o.a. aussetzen.
14. Auslaufende Batterien entnehmen und das Batteriefach gründlich reinigen. Hautund Augenkontakt vermeiden.
15. Batterien außerhalb der Reichweite von Kindern aufbewahren. Wenn Batterien verschluckt wurden, umgehend einen Arzt aufsuchen.
16. Batterien nicht auseinandernehmen oder aufschneiden; nicht ins Feuer werfen. Entsprechend den Hinweisen der Gebrauchsanweisung entsorgen. Nicht mit dem Haushaltsmull entsorgen.
17. Bei Funktionstörungen im USB-Modus zum Rückstellten des USB-Gerätes dessen Netzsteckerziehen.
18. Batterien (Batteriepackung oder eingelegte Batterien) keiner übermäßig Hitze durch Sonneneinstrahlung, Feuer o.a. aussetzen.
19. Um eine Brandübertragung zu verhindern, Kerzen und andere offenen Feuerquellen stets vom Gerät fernhalten.
20. Schaubilder und Abbildungen in dieser Gebrauchsanweisung dienen nur zur Information und können von der tatsächlichen Produkterscheinung abweichen. Änderungen an Produktausführung und technischen Daten ohne Mitteilung vorbehalten.
21. Übermäßiger Schaldruck von Ohr- und Kopfhörern kann zu Gehorschädigungen führen.
22. Das Produkt nur in Verbindung mit dem mitgelieferten Transformer betreiben.

BESTIMMUNGSGEMÄsse VERWENDUNG

Dieses Produkt dient zum Empfang und zur Wiedergabe von Audio-, Video- und Fernsehsignalen.itte verwenden Sie das Gerat ausschließlich unter Einhaltung dieser Anweisungen. Missbrauch des Gerates ist gefährlich und fuhrt zur sofortigen Aufhebung der Garantieansprüche. Beachten Sie alle Sicherheitshinweise!

BAUTEILE

Hauptgerät

A. Standfuß
B. Fernbedienungssensor
C. Betriebsanzeige
D. Einschalttaste (Power)
E. Lautstärketaste (VOL +/−)
F. Senderauswahltaste (CH +/−)
G. MENU Taste
H. Eingangssquellen (INPUT)
I. HDMI
J. VGA (PC Video-Eingang)
K. PC AUDIO
L. SCART

M. Kopfhörerbuchse
N. DC IN Buchse
O. Cl-Karteneinschub
P. mini AV
Q. miniYPbPr
R.USB
S.ANT (RF)
T. COAX

Nicht abgebildet:

Mini YPbPr-Adapter

Mini AV-Adapter

Netzadapter

Fernbedienung

a Taste

TV ein- oder in den Standby Modus schalten.

b 0-9 Zahlentasten

Zur Direktwahl der Sender. Zahlen im Menu eingeben.

c FAV

Favoritensenderliste anzeigen. (ATV / DTV Modus)

d DISPLAY Taste

Anzeige der aktuellen Programminformation auf dem Bildschirm. (ATV / DTV Modus). Anzeige der aktuellen Eingangsquelle. (andere Modi)

e ▲▼Fasten

Navigieren durch Menüoptionen.

f MENU Taste

Aufrufen des TV-Menus.

gVOL+/-

Lautstärke einstellen

h SUBTITLE

Auswahlder Untertitel.

i CANCEL

Verlassen des Teletext-Menus. (ATV Modus)

j TV/TXT

Ein- und ausschalten der Teletext-Funktion. (ATV / DTV Modus)

k HOLD Taste

Halten der Teletext-Seite

INDEX Taste

Seitennummer des Teletext-Indexes auswahlen

m Taste

Rückspulen (USB Modus)

▶Taste

Schnellvorlauf (USB Modus)

II Taste

Wiedergabe starten und unterbrechen.

Taste

Wiedergabe stoppen. (USB / DTV Modus)

n Farbstaten (Rot, Grün, Gelb, Blau)

o Taste

Zum Ein-/Ausschalten des Tons drucken.

DE

6

p PICTURE Taste

Bild-Modus auswahlen: Standard / Mild / Benutzer / Dynamisch.

SOUND Taste

Ton-Modus auswahlen: Standard / Musik / Film / Sports / Benutzer.

ASPECT Taste

Bildformat auswahlen: Auto / 4:3 / 16:9 / Zoom / Untertitel / Smart Zoom.

SLEEP Taste

Sleep Timer-Funktion einstellen: OFF / 10 / 20 / ... / 180 / 240 min.

q Taste

Zu der letzten angeschaute Sendung. (ATV / DTV Modus)

r INPUT Taste

Auswahl zwischen verschieden Eingangsquellen:

DTV/ATV/SCART/YpbPr/PC/HDMI/AV/USB

s OK Taste

Bestätigen der Eingabe.

t EXIT Taste

OSD-MENUVERlassen.

u CH+/-Taste

Sender auswahlen.

v CH. LIST Taste

Programmliste bearbeiten. (ATV / DTV Modus)

w REVEAL Taste

Anzeige verborgener Informationen der Teletext-Sections, z.B. Antwort eines Ratespiels. (ATV Modus)

x NICAM/A2 Taste

Auswahl von Audio Nicam/A2

y SIZE Taste

Vergroßern des Bildes auf der Teletextseite

1 x drucken: verdoppelt die Grosse der oberen Bildschirmhalfte
2 x drucken: verdoppelt die Gröbe der unteren Bildschirmhälfte

z SUBPAGE Taste

Anzeige der Unterseite im Teletext.

AUFSTELLEN DES GERÄTES MIT DEM STANDFUSS

Schrauben Sie die Bodenplatte fest. Befestigen Sie den Standfußadapter mit den Schrauben auf der Rückseite des Fernsehgerätes.
Schlieben Sie die Antennan den Fernseher an. Verbinden Sie den DC-Netzkabelstecker mit der DC IN-Buchse des Fernsehers und stecken Sie den Netzadapter in eine Wandstecksteckdose. Die Kontrolleucht leuchtet rot und das Fernsehgerat befindet sich im Stand-by Modus.

EINSCHALTEN DES FERNSEHERS

Schalten Sie das Fernsehgerät ein und die Kontrollleuche leuchtet grün.

EINLEGEN DER BATTERIEN IN DIE FERNBEDIERUNG

Entfernen Sie den Batteriefachdeckel auf der Fernbedienungsrückseite. Legen Sie 2 Batterien ein (LR03/ AAA, 1,5 V). Achten Sie darauf auf die im Batteriefach gekennzeichne Polung von + und -. Schließen Sie nun den Batteriefachdeckel wieder.

GRUNDFUNKTIONEN DER BEDIENELEMENTE

Die Grundfunktionen des Fernsehers kann sowohl am Fernsehgerat oder auf der Fernbedienung ausgefuhrt werden.

4 - Zum Ein-/Ausschalten des Fernsehgerätes die Einschalttaste auf dem Hauptgerät oder auf der Fernbedienung drücken.

Zum Wechseln der Sender: Drucken Sie die Taste CH + / - auf dem Fernsehgerät oder drucken Sie die Taste CH + / - oder geben Sie die Sendernummer mithilfe der Zahlentasten auf der Fernbedienung ein.
- Zum Einstellen der Lautstärke die Taste VOL +/- auf dem Fernsehgerät oder auf der Fernbedienung drücken.
- Zur Auswahl eines extern angeschlossenen Gerätes, die Taste INPUT auf der Fernbedienung oder am Fernseher drücken und das gewünschte Gerät wahren.
- Drücken Sie die Taste MENU, um das Menu aufzurufen

AUSWAHL DER ANGESCHLOSSENEN GERÄTE

In dem Quellenmenü werden alle Geräte aufgeführrt, die mit dem Fernseher verbunden sind. Vom Quellenmenü aus können Sie zu einem dieser Geräte wechseln.

Drücken Sie die Taste INPUT auf der Fernbedienung oder am Fernseher und wahlen Sie das gewünschte Gerät aus.

ANSCHLUSSE

ANT/RF Analoger Fernsehemempfang.
HDMI Ein HDMI-Anschluss	gewährleistet die Beste Bild- und Tonqualität. Video- und Audiosignale sind in einem HDMI-Kabel kombiniert. Verwenden Sie HDMI-Anschlusses für TV-Signale in High-Definition-Qualität (HD).
SCART Mithilfe eines SCART	Kabels können Audio-und Videosignale übertragen werden. SCART-Anschlusses können RGB-Videosignale übertragen, aber keine Fernsehsignale im HD-Format (High Definition).
YPbPr Mit Component Video	(Y Pb Pr) können ausschließlich Videosignale übertragen werden. Wenn Sie auch Tonsignale empfangen möchten, müssen Sie ein Audio L/R-Kabel anschreiben.
DTV Auswahl für digitales TV	-Signal.
ATV Auswahl für analoges TV	-Signal.
PC Auswahl für Videosignal	vom PC.
Media Auswahl für Medienwiedergabe durch USB-Schnittstelle.

DE

8

ANSCHLIESSEN VON GERÄTEN

Vorsicht!

Schalten Sie den Fernseher aus, bevor Sie den Anschluss von Geräte vornehmen.

• Blu-ray-oder DVD-Player

Via HDMI

Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

• Rece

Via ANT

Via HDMI

Via SCART

• Videorecorder

Via ANT

Via HDMI

Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

Via SCART

• Spielkonsole

Via HDMI

Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

Heimkino

Via HDMI

Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

Via SCART

Digitalkamera

Via USB Kabel

Via HDMI

Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

USB Speichergerät

Via USB Kabel

Via USB Flash Laufwerk

Computer

Via HDMI

Via VGA

NEUINSTALLATION DES FERNSEHERS

Schalten Sie den Fernseher ein.

1. Drücken Sie MENU, wahlen Sie Sprache unter Eigenschaft aus. Wahlen Sie die gewünschte OSD-Sprache des Menus aus und bestätigten mit OK.
2. Wahlen Sie Kanal, und drücken Sie anschließend
3. Wahlen Sie unter Land das entsprechende Land aus.
4. Wahlen Sie unter TV CONNECTION die Antenna (Air) oder Kabel (Cable) aus.
5. Wahlen Sie im Kanal Menu Autom. Suche

ALL
DTV
ATV

Die Sendersuche kann einige Minuten dauern. Befolgen Sie die Anweisungen auf dem Bildschirm.

Wenn sowohl DVB-T- als auch DVB-C-Empfang in Ihr dem Land möglich ist, und der Fernseher für den DVB-T- und den DVB-C-Empfang in Ihr dem Land ausgerüstet ist, dann konnen Sie bei der Einstellung der Sonder einen der beiden Modi auswahlen.

Wenn Sie die DVB-Einstellung ändern möchten, um eine neue Sendereinstellung zu starten, gehen Sie wie folgt vor:

1. Wahlen Sie DTV unter INPUT aus.
2. Drucken Sie MENU, wahlen Sie Kanal, und drucken Sie anschließend
3. Wahlen Sie die gewünschte DBV-Einstellung aus.
4. Drucken Sie gegebenenfalls mehrmals MENU, um das Menu zu beenden.

Hinweis

Wenn Sie einen DVB-T-Antenneneingang und auch einen DVB-C-Eingang verwenden, dann können Sie ihren Fernseher für DVB-T und auch DVB-C einrichten. Installieren Sie beim Systeme nacheinander mit den notwendigen Einstellungen.

DE

10

HAUPTMENU OSD

Drücken Sie MENU und wahlen Sie mit den Tasten ▲▼ den Menüpunkt in dem Sie Einstellungen vornehmen sollen. Zum Bestätigen drücken Sie die Taste OK. Die Einstellungen ändern Sie mit den Tasten ◆. Um ins Übermenü zu gelangen drücken Sie die Taste MENU ggf. mehrmals. Um das Menu zu verlassen, drücken Sie die Taste EXIT.


8 Hier konnen Sie verschiedene Bileinstellungen vornehmen. Drucken Sie MENU und wahlen Sie das Bild Menu aus

• Bildmodus Einstellungen von Bildoptionen, Dynamisch, Standard, Mild und Benutzer
  Helligkeit Einstellung der Helligkeit
• Kontrast Einstellung des Kontrasts
  Scharfe Einstellung der Scharfe. Nicht Verfügbar unter VGA/PC Modus
  Farbe Einstellung der Farbe
• Farbston
  Einstellung des Farbstons. Nur in NTSC Modus
• Farbtemperatur Einstellung des Farbstons warm, cool oder standard
• Bildseitenverhältnis Einstellung des Bildschirmformats
• DNR (Digital Noise Reduction) Reduziert Bildrauschen.

TON

9 Hier konnen Sie verschiedene Klangeinstellungen vornehmen. Drücken Sie MENU und wahlen Sie das Sound Menu aus.

Audiomodus Standard, Movie, Music, Speech und User.
Tiefen Mit Basse konnen Sie die Intensität der tiefen Töne festlegen.
Hohen Mit Hohen konnen Sie den Pegel von hohen Tönen innerhalb des Klangs festlegen.
Balance Einstellung des Klangausgleichs der Laufsprecher.
- Surround Im Surround-Modus können Sie den Soundeffekt der Fernseherlautsprecher festlegen.
- Auto Volume Level (AVL)
These Option dient dazu, plottliche Erhöhungen der Lautstärke während eines Senderwechsels oder Werbepausen einzuschranken.
- SPDIF Einstellung des Audio Formats per Aus, PCM und Auto.

KANAL

10 Hier konnen Sie verschiedene Sendereinstellungen vornehmen. Drücken Sie MENU und wahlen Sie das Channel Menu aus.

• Kanal-Management Bearbeitung der eingestellten Sender, wie z.B. Löschen, Positionsänderungen oder Sperren von Sendern.
• Lieblingsverwaltung Hinzufugen/Entfernen von Sender zur/von Favoritenliste.
• Land (Country)
  Ländereinstellung.
  TV Connection Einstellung des Empfangstyp (Air, Cable).
  Autom.Suche Automatischer Suchlauf.
  Man. Suche digital Manuelle Sendersuche nach DTV-Kanäle.
  Man. Suche analog Manuelle Sendersuche nach ATV-Kanäle.

EIGENSCHAFT

11 Hier konnen Sie verschiedene Optioneinstellungen vornehmen. Drücken Sie MENU und wahlen Sie das Feature Menu aus.

• Lock Damit Kinder bestimmte Sender oder Sendungen nicht wiedergeben, können Sie Sender oder Sendungen mit Altersfreigabe spreren. Siehe Kapitel SPERRE.
  Sprache Einstellung der Bildschirmsprache (OSD).
• Zeit Einstellung von Datum und Uhrzeit.
• Abschalt-Timer (Sleep Timer) Die Sleep timer Funktion schaltet das Fernsehgerät nach Ablauf einer voreingestellten Zeit in den Stand-by.
• Autom. Abschaltung (Auto Power Off)
  Automatische Ausschaltzeit des Bildschirms einstellen.
  Hörbehindert (Hearing Impaired)
  Einstellung für Hörgeschädigte.
• CI information
• These Option dient dem Pay-Fernsehen. Sie müssen eine CI-Karte in den CI-Karte-Schlitz einstecken. Es werden Informationen der an dem Fernseher angeschlossenen CI-Karte angezeigt.

DE

12

EINSTELLUNG (EINST.)

12 Hier konnen Sie verschiedene Systemeinstellungen vornehmen. Drücken Sie MENU und wahlen Sie das Setup Menu aus.

• OSD-Zeit

Einstellung der Uhrzeit auf dem Bildschirm.

Auto SCART

Der Fernseher wechselt automatisch zur SCART, wenn ein externes Gerät an die SCART-Buchse angeschlossen wird.

PC Setup

Änderung der Einstellungen unter PC-Modus.

Blue Screen

Wechsel den Bildschirmhintergrund zwischen Blau und Schwarz, wenn keine Eingabe erfolgt.

TV-einst. Rückst. Reset TV Setting

Zurücksetzen der Werkseinstellungen.

Software Upgrade

Neue Firmensoftware steht von Zeit zur Zeit zur Verfügung, um die Performance des Fernsehers zu verbessern. Hier konnen Sie ein Software Upgrade durchführren. Weitere Informationen erhalten Sie mit der runtergeladener Software.

• Load Default Database

Importiert die werkstelligen Satelitten und Sender, um eine direkte Wiedergabe der Programme zu erhögbaren.

Sperre

Wenn Sie nicht möchten, dass Kinder einen bestimmten Sender ansehen, können Sie diesen Sender spreren. Um einen gespernten Sender wiederzugegeben, müssen Sie den Kindersicherungscode eingeben.

13 Drücken Sie MENU und wahlen Sie unter Eigenschaft das Menu Lock aus. Geben Sie das werkseitig eingestellte Kennwort 0000 ein. Wahlen Sie die Option, die Sie einstellen möchten und bestätigten Sie mit OK. Befolgen Sie die Anweisungen auf dem Bildschirm.

• Lock enable

Schalten Sie das Spersystem ein, um ein unbefugten Zugriff auf das Fersehgerät zu verhindern.

• Jugendschutz

Damit Kinder keine Sendungen sehen, die für ihr Alter ungeeignet sind, können Sie eine Altersfreigabe festsetzen.

Pinnummerändern

Hier legen Sie den Kindersicherungscode fest oder ändern den aktuellen Code. Das werkseitig eingestelltes Kennwort ist 0000.

Hotelmodus

Schalten Sie das Sperrsystem ein, um ein unbefugten Zugriff auf die Einstellungen zu verhindern.

EPG (ELEKTRONISCHE PROGRAMMZEITSCHRIFT)

Drucken Sie EPG, um das EPG Menu aufzurufen. Befolgen Sie die Anweisungen auf dem Bildschirm.

• Zeitplan: Drücken Sie die rote Taste, um den Zeitplan (täglich, wochentlich) ihrer Einträge anzuzeigen.
• Erinnerung: Drücken Sie einzelmal die grüne Taste, um die Erinnerungseinstellung anzuzeigen. Drücken Sie nochmals die grüne Taste, um die Erinnerungseinstellung für die Aufnahme anzuzeigen.
• Info: Drucken Sie die gelbe/blaue Taste, um die vergangene oder zukünftige Programme anzuzeigen.

MULTIMEDIA

14 Sie konnen ihre Fotos, Musik oder Videos von einem angeschlossenen USB-Flashlaufwerk oder eine USB-Festplatte wiedergeben.

1. Schlieben Sie bei eingeschalteten Fernseher ein USB-Flashlaufwerk oder eine USB-Festplatte an den USB-Anschluß an.
2. Drücken Sie die INPUT-Taste und wahlen Sie die Quelle Medien aus.
3. Navigieren Sie zur Menuleiste, und wahlen Sie den Typ der Datei aus, die Sie wiedergeben möchten. Wahlen Sie Bild, Musik, Film oder e-Book aus.


1. Das Gerät understands die Formate: jpg, .jpeg, .bmp and .png
2. Wahlen Sie das anzuzeigende Foto mithilfe der Pfeiltasten / . Nach der Auswahl erscheint die Daten Information und Bildansicht auf der rechten Seite.

II	Starten oder Anhalten der Diashow.
■	Stoppen der Diashow.
I ▪ I	Wiedergabe des vorherigen oder{nachsten Datei.
◎	Bild drehen (0, 90, 180, 270).
◎	Vergroßern/Verkleinern des Bildes.
➀	Zeigt die Information des aktuellen Dateis an.
◎	Zeigt das BildeinstellungsmENU zur Auswahl von Wiederholungsmodus, Hintergrundmusik, Ausgleitzeit, Effekt.
目	Zeigt die Wiedergabeliste an.

MUSIK

1. Das Gerät unterstützt die Formate:.mp3,.m4a and .aac.
2. Wahlen Sie die gewünschte Datie mithilfe der Pfeiltasten / . Nach der Auswahl erscheint die Datie-Information auf der linken Seite und die Wiedergabe startet automatisch.
3. Drucken Sie, um die Wiedergabe vom Anfang der Datei zu starten.

II	Starten oder Anhalten der Musikwiedergabe.
■	Stoppen der Musikwiedergabe.
«»	Vorlauf und Rücklauf.
«»	Direkte Wiedergabe verheriger oder{nachster Datei}.
ALL	Wiederholungsmodus der Musikwiedergabe.
ü	Wechselt die Anzeige zwischen “Information” und“Playlist”.
×	Schaltet die Bildschirmanzeige aus.(BLaue Taste als Schnelltaste).Wiedereinschalten erfolgt durch Drücken der Power Taste.

DE

14

FILM

1. Das Gerät unterstützt die Formate:.avi, .mp4, .rs, .trp, .mkv, .mov, .dat and .vob.
2. Wahlen Sie die gewünschte Datiel mithilfe der Pfeiltasten / und starten Sie die Wiedergabe mit II.

II	Starten oder Anhalten der Filmwiedergabe.
■	Stoppt die Filmwiedergabe und verläßt die Vollbildwiedergabe.
«»	Schneller Vor- oder Rücklauf.
»	Wiedergabe in Zeitlupe.
»	Wiedergabe schrittweise.
AB	Einstellung der Wiederholungsmodus A-B.
«»	Direkte Wiedergabe verheriger oder{nachster Datei.
■	Zeigt die Wiedergabeliste an.
■	Zeigt die Information des aktuellen Dateis an.
○	Zeigt das FilmeinstellungensmENU an. (setup the programme, subtitle, audio, repeat mode)
C	Goto -Modus, Zeiteingabe zur direkten Wiedergabe.

E-BOOK

1. Drucken Sie die Pfeiltaste, um die gewünschte Datai auszuwahlen.
2. Drücken Sie OK, um die Datei wiederzugegeben.

«»	Wechselt zu vorherige/nächste Seite.
Rote Taste	Hinzufügen oder entfernen von.Bookmark.
Grüne Taste	Springt direkt zur gewährten Stelle.
Gelbe Taste	Anzeige der Bookmarkliste.
Blaue Taste	Anzeige der Wiedergabeliste.

VIDEOTEXT

1. Wahlen Sie einen TV-Sender mit einem Teletextssignal.
2. Drucken Sie die Taste TV/TXT, um den Teletextmodus aufzurufen.
3. Drücken Sie die Taste TV/TXT ein zweites Mal, um die Funktion Mix-Modus aufzurufen, die es Ihnern ermöglich, die Teletextseite im TV-Programm einzublenden.
4. Drucken Sie die Taste TV/TXT ein drittes Mal, um den normalen TV/DTV-Modus zu verlassen.
5. Um eine Seite direkt auszuwahlen, geben Sie die Seitenzahl (drei Ziffern) mithilfe der Zahlentasten ein. Sollen Sie sich während der Eingabe geirrt haben, müssen Sie die dreistellige Ziffer verwollständigen und danach die richtige Seitenzahl eingeben.
6. Mit der Taste CH-/CH+ können Sie die vorherige bzw. nachste Seite wahlen.

REINIGUNG UND PFLEGE

Bildschirmpflege

Trennen Sie das Fernsehgerät vor dem Reinigen von der Stromversorgung.
- Reinigen Sie den Fernsehbildschirm und den Rahmen mit einem weichen Tuch.itte benutzen Siemals Substanzen wie z. B. Alkohol, Chemikalien oder Haushaltsreiniger auf dem Fernsehbildschirm.
- Beschädigungsgefahr des Bildschirms! Niemals den Bildschirm mit einem Gegenstand berühren, drücken, reiben oder antippen.
- Um Verformungen oder das Ausbleichen der Farbe zu vermeiden, wischen Sie so}schnell wie möglich Wasser tropfen weg.

FEHLERBEHEBUNG

Symptom Mögliche Ursachen
Kein Bild und kein Ton·P	üfen Sie, ob der Hauptstecker mit einer Wandsteckdose verbunden ist. Prufen Sie, ob Sie den EINSCHALTER unter auf dem Fernsehgerät gedrückt haben. Prufen Sie die Kontrast- und Helligkeitseinstellungen
Normales Bild, aber kein Ton	Prufen Sie die Einstellung der Lautstärke. Stummschaltung? Drücken Sie die Taste MUTE. Stellen Sie einen anderen Sender ein, weitere liegt es an der Übertragung. Sind alle Audiokabel richtig eingesteckt?
Fernbedienung Funktioniert nicht richtig	Prufen Sie, ob ein Gegenstand zwischen dem TV-Gerät und der Fernbedienung die Übertragung des Signals behindert. Wurden die Batterien mit der richtigen Polung (+ zu +, - zu -) eingelegt? Legen Sie neue Batterien ein.
Das Gerät schaltet sich plottlich aus	Ist die Einschlafautomatik eingestellt? Prufen Sie die Einstellungen der Stromversorgung. Strom ist ausgefallen. Kein Sender eingerichtet.
Das Bild erscheint nach dem Einsatzlen nur langsam	Dies ist normal, das Bild wird während des Einschlavtorgangs abgeschwächt.itte wenden Sie sich an den Kundendienst, wenn das Bild nach fünf Minuten nicht erschienen ist.
Keine oder schwache Farbe oder schwaches Bild	Stimmen Sie die Farbe im entsprechenden Menu ab. Halten Sie einen bestimmten Abstand zwischen dem Bildschirm und dem Videorekorder. Stellen Sie einen anderen Sender ein, weitere liegt es an der Übertragung. Sind alle VIDEO-Kabel richtig eingesteckt? Aktivieren Sie die entsprechenden Funktionen zum Wiederherstellen der Bildhelligkeit.
Horizontal/vertikale Streifen oder Bildverzerrung	Prufen Sie, ob ein in der Höhe befindliches Elektrogerät oder Elektrowerkzeug Funkstörungen verursacht.
Schlechter Empfang bei einzeligen Sendern	Sender- oder Kabelübertragungsprobleme. Suchen Sie einen anderen Sender. Das Sendersignal ist schwach, drehen Sie die Antenne für einen besseren Empfang. Prufen Sie nach möglichen Störquellen in der Höhe.
Linien oder Streifen im Bild	Prufen Sie die Antenne (Wechseln Sie die Antennenichtigung).
Kein Ton aus den Laufsprechen zu hören	Stimmen Sie den Ausgleich im entsprechenden Menu ab.
Das Signal befindet sich außerhalb der Reichweite (PC Modus)	Stimmen Sie die Auflösung, horizontale Frequenz oder vertikale Frecenz der Eingangssquelle ab. Prufen Sie, ob das Signalkabel angeschlossen oder lose ist. Prufen Sie die Eingangssquelle.
Vertikale Streifen im Hintergrund und horizontale Bildstörungen und falsche Position (PC Modus)	Bedieren Sie sich der Funktion Auto-Konfiguration oder stellen Sie Uhr Phase oder H/V-Position ein.
Bildschirmfarbe ist unstabil oder nur einfarbig	Prufen Sie das Signalkabel. Installieren Sie die PC-Videokarte neu.

DE

16

TECHNISCHE DATEN

Display-Merkmale

Displaytyp : LED

Bildschirmdiagonale:18,5inch

Bildformat:16:9

Aktiver Bereich: 409 (H) x 230,4 (V)

Auflösung des Bildschirms: 1366 x 768

Helligkeit: 200 cd/m

Kontrastverhältnis: 1000:1

Punktpitch : 430,4 (H) x 254,6 (V) mm

Maximale Farbanzahl : 16,7 M

Reaktionszeit:6ms

Funktionen

HD-kompatibel:Yes

TV-Empfang

TV-System: PAL/SECAM

Soundsystem:B/G,D/K,I,L

Antennen-Eingangsimpedanz : 75Ω

Tuner-Empfangsbereich

ATV : 49 Mhz - 863 MHz

Stromverbrauch :Maximum 36 W

Anschlusse

Eingang

TV-Tuner (RF 75Ω) : 1

AV-Eingang (Video) : 1

Component-Eingang :1

HDMI :1

SCART :1

PC-Audio-Eingang (PC AUDIO) : 1

VGA-Eingang(VGA) :1

USB :1

Cl slot :1

COAXIAL :1

Kopfhorer :1

• Der Erp-Test wurde anhand EN 62087:2009 & EN 50564:2011 durchgeführt

• Siehe Website unter für detailierte technische Informationen oder bitten Sie den Handler um ein technisches Datenblatt. www.ok-online.com

ENTSORGUNG

Das Symbol "durchgestrichene Mulltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgeführende Stoffe enthalten. Dieses Gerät nicht im unsortingen Hausmull entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sichitte an ihren Handlcr oder die ortlichen Behörden.

EL

18

SYTEXAPHTHPIA

Zac euxapiooue yia thyayopadou npoiovtoc ok..iaaote npoeektka to napov eyxepidio kau puaTe to yia meoovnik avapopa.

SHMANTIKEOADHIEAASDAEIA. DIABATE NPOSEKTIKA KAI DIATHPHTE IAMEAONTIKH ANAΦOPA.

1. Kivduvoç nλeKtpoanλξiac! Mny avoiyετε

2. PPOOXH: Poc aioquvyn nektpoanlncia,c, unv aoiveta to kaumua (nt o niow epoc). Aev unapxouov xpoiopoioinaia npo sto eowteipko. Aneuovthetae OE EeikueuEvo npoowniko yia ouvtnpn.

3. Tia loyouc aopaaieac, autn n ouokevn klaocn ll npexetai e dlnn n evioxmuevn movon onnc uno8nlambdae i auto to oujoao.

4. To onuou kepauvou μeσa σ ενιολευρo τριγων χρομοποileiα wC

J. VGA (PC Video-Input)

K. PCAUDIO

L. SCART

Not shown:

mini YPbPr adaptor

mini AV adaptor

Power adaptor

Remote control

a button

mini adattatore YPbPr

mini adattatore AV

Fernsehgerät
- Energieverbrauch 25 kWh pro Jahr, basierend auf dem Stromverbrauch des Fernsehgerätes, bei 4 Betriebsstunden pro Tag, 365 Tage lang. Dertatsächliche Energieverbrauch hangt von der Art der Nutzung des Fernsehgerätes ab.
Energieeffizienzklasse:Klasse A
Die sightbare Bildschirmdiagonale in Zentimeter und Zoll: 48 cm/19 Zoll
Die Leistungsaufnahme bei eingeschaltetem Gerät: 17 W
Die Leistungsaufnahme bei Gerät in Bereitschaft: < 0.5 W
Die Leistungsaufnahme bei ausgeschaltetem Gerät: O W
- Auflösung der Feuchtigkeit: 1366 (H) X 768 (V) Pixel

EL

• Suokeuun nlaepoan
  Katavawon evpeyia25kWh ava etoc,
  ebaon tnv katavawon ioxuoc iaac
  tnaopaanc nou aeitoupyei 4 wpc tsnv
  nepa yia 365 npec. H paypatikn
  katavawon evpeyiaac eapatatai aTTOV
  tpoTO xpOnc TNS tnAeopaonC
• Katnyopia evepyiaakns anto0oons: Katnyopia A
• Opatn diaywioc oovnc oE ekatootkai ivtoeC:48ek./19 ivtoeC
  Karatavawonioxuooc oEvepy n Aitoupyia: 17 W
  KatavaIoxuOg eAeitoupyia EtoiotntaC: < 0.5W
• Kataváλωon iαxúoc σε ανενεργη λειουργía: 0 W
  Avaluaon oovns: 1366 (H) X 768 (V) pixel

EN
