BEDIENUNGSANLEITUNG MD 21255 LIFE P12163 MEDION

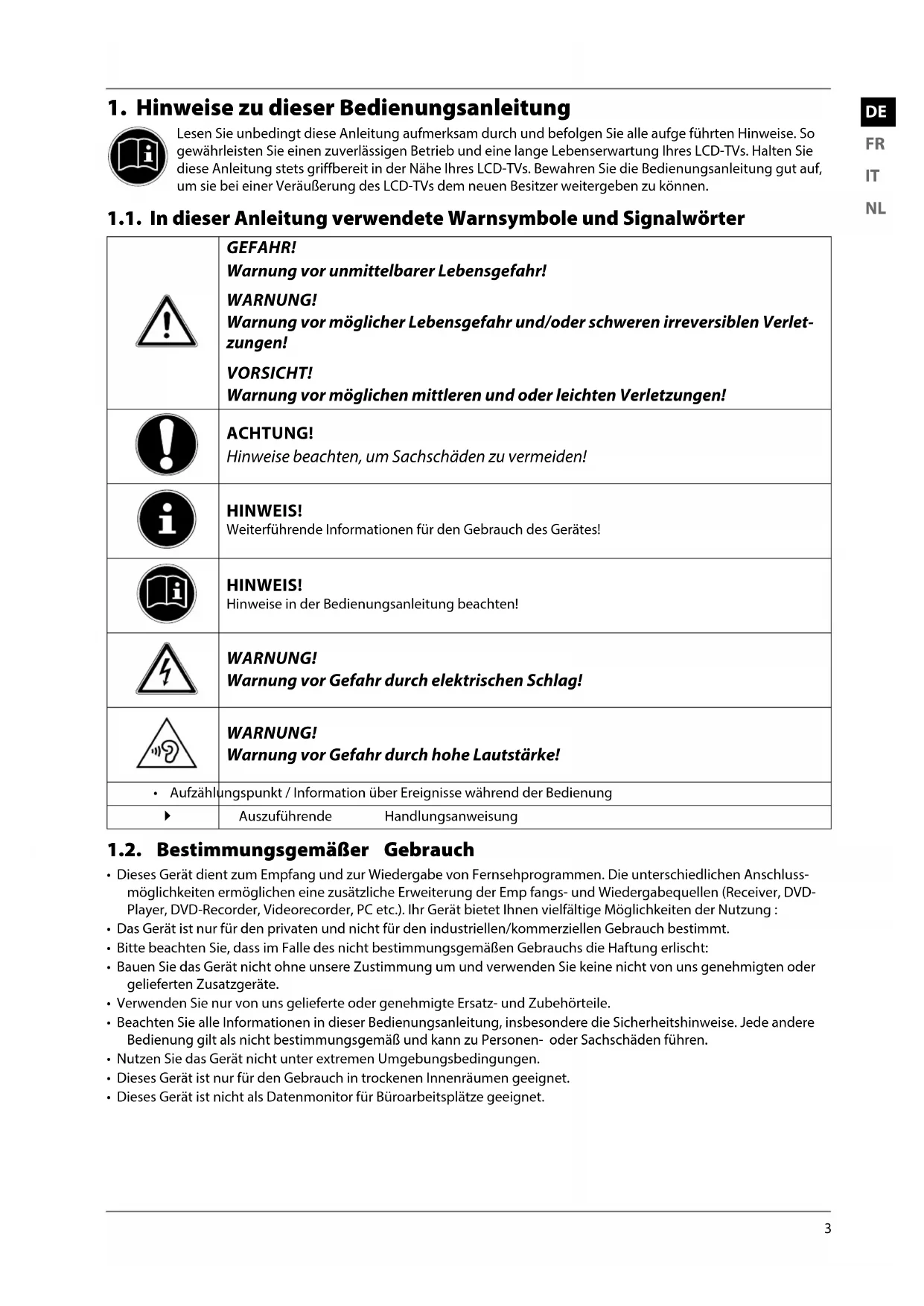

1. Hinweise zu dieser Bedienungsanleitung

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu können. 1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verlet- zungen! VORSICHT! Warnung vor möglichen mittleren und oder leichten Verletzungen! ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden! HINWEIS! Weiterführende Informationen für den Gebrauch des Gerätes! HINWEIS! Hinweise in der Bedienungsanleitung beachten! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! WARNUNG! Warnung vor Gefahr durch hohe Lautstärke!

• Aufzählungspunkt / Information über Ereignisse während der Bedienung Auszuführende Handlungsanweisung 1.2. Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die unterschiedlichen Anschluss- möglichkeiten ermöglichen eine zusätzliche Erweiterung der Emp fangs- und Wiedergabequellen (Receiver, DVD- Player, DVD-Recorder, Videorecorder, PC etc.). Ihr Gerät bietet Ihnen vielfältige Möglichkeiten der Nutzung :

• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

• Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.

• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.

• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.

• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.

• Dieses Gerät ist nicht als Datenmonitor für Büroarbeitsplätze geeignet.4 1.3. HD ready Ihr LCD-TV ist mit dem Merkmal „HD ready“ ausgestattet. Das bedeutet, dass es grundsätzlich hochauflösende Fernseh- programme (HDTV) wiedergeben kann. Voraussetzung dafür ist, dass ein HDTV-Signal vom internen DVB-C / DVB-S Tuner, alternativ von einem externen HD- Sat-Receiver, HD-Kabelreceiver oder einem Blu-Ray-Player wiedergegeben wird. 1.4. Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. GEFAHR! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• Standfuß inkl. Schrauben

2. Sicherheitshinweise

2.1. Betriebssicherheit

• Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensori- schen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisun- gen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. WARNUNG! Halten Sie das Verpackungsmaterial, wie z. B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen. WARNUNG! Öffnen Sie niemals das Gehäuse des LCD-TVs (elektrischer Schlag, Kurzschluss- und Brandgefahr)! WARNUNG! Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs ein (elektrischer Schlag, Kurzschluss und Brandgefahr)!

• Schlitze und Öffnungen des LCD-TVs dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!

• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.

• Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten. VORSICHT! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschuhen die geborstenen Teile ein. Waschen Sie anschließend Ihre Hände mit Seife, da nicht aus- zuschließen ist, dass Chemikalien austreten können. Senden Sie die Bruchteile zur fach- gerechten Entsorgung an Ihr Service Center.

• Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermei- den.

• Wenden Sie sich an den Kundendienst, wenn: − das Netzkabel angeschmort oder beschädigt ist − Flüssigkeit in das Gerät eingedrungen ist − das Gerät nicht ordnungsgemäß funktioniert − das Gerät gestürzt, oder das Gehäuse beschädigt ist − Rauch aus dem Gerät aufsteigt 2.2. Aufstellungsort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfeh- len wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getra- gen, dass geltende Grenzwerte deutlich unterschritten werden.

• Halten Sie Ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.

• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen könnten.

• Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen. VORSICHT! Kerzen und andere offenen Flammen müssen zu jeder Zeit von diesem Produkt fern ge- halten werden, um das Ausbreiten von Feuer zu verhindern.6

• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.

• Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden.

• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen.

• Der optimale Betrachtungsabstand beträgt 3 mal die Bildschirmdiagonale. 2.3. Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.

• Im Falle einer notwendigen Reparatur wenden Sie sich ausschließlich an unsere autorisierten Servicepartner.

• Stellen Sie sicher, dass bei Ersatzteilen nur die vom Hersteller angegebenen benutzt werden. Die Benutzung von un- passenden Ersatzteilen kann zur Beschädigung des Gerätes führen. 2.4. Umgebungstemperatur

• Das Gerät kann bei einer Umgebungstemperatur von +5 °C bis +35 °C und bei einer relativen Luftfeuchtigkeit von 20 % - 85 % (nicht kondensierend) betrieben werden.

• Im ausgeschalteten Zustand kann der LCD-TV bei -20 °C bis +60 °C gelagert werden.

• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstörungen zu vermeiden. GEFAHR! Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des LCD-TVs kommen, die einen elektrischen Kurz- schluss verursachen kann.

• Ziehen Sie während eines Unwetters oder wenn das Gerät für längere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse. 2.5. Sicherheit beim Anschließen

2.5.1. Stromversorgung

• Auch bei ausgeschaltetem Netzschalter sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem LCD-TV zu unterbrechen oder das Gerät gänzlich von Spannung frei zu schalten, trennen Sie das Gerät vollständig vom Netz. GEFAHR! Öffnen Sie nicht das Gehäuse des Geräts. Bei geöffnetem Gehäuse besteht Lebensge- fahr durch elek trischen Schlag. Es enthält keine zu wartenden Teile.

• Betreiben Sie das LCD-TV nur an geerdeten Steckdosen mit 220 - 240 V ~ 50 Hz. Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, fragen Sie bei Ihrem Energieversorger nach.

• Die Steckdose muss sich in der Nähe des LCD-TVs befinden und leicht erreichbar sein.

• Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.

• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihren LCD-TV vor Be- schädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.

• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.DE

2.6. Umgang mit Batterien WARNUNG! Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge haben könnte. Befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern. Sollten Batterien verschluckt worden sein, suchen Sie sofort einen Arzt auf.

• Laden Sie Batterien niemals auf (es sei denn, dies ist ausdrücklich angegeben).

• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.

• Schließen Sie die Batterien niemals kurz.

• Setzen Sie Batterien niemals übermäßiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!

• Zerlegen oder verformen Sie die Batterien nicht. Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut ge- langen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren Wassers und su- chen Sie sofort einen Arzt auf.

• Vermeiden Sie starke Stöße und Erschütterungen.

• Vertauschen Sie niemals die Polarität.

• Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus würde sich die schwächere Batterie zu stark entladen.

• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.

• Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird.

• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.

• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

• Bei Bedarf reinigen Sie die Batterie- und Gerätekontakte vor dem Einlegen. 2.7. Hinweise zur Konformität Das LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit. Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinien 2004/108/EG, der Richtlinie für Niederspannungsgeräte 2006/95/EG und der Richtlinie 2011/65/EU (Rohs 2). Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse). Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Öko-Design Richtlinie 2009/125/EG (Verordnung 642/2009). 2.8. Der DVD-Spieler Der DVD-Spieler ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitssystem ausge- rüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhin- dert. Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen Sie niemals das Sicher- heitssystem des Geräts.8

2) Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung.

Betriebsanzeige: leuchtet blau, wenn sich das Gerät im Standby-Modus befindet.

3.2. Rückseite und rechte Seite

1) COMMON INTERFACE (CI+): Schacht für Common Interface-Modul

2) USB (5VDC , 500 mA max.): Zum Anschluss von USB-Geräten

3) SIDE AV: Audio- Video Eingang (Cinch)

4) Zum Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker

5) MODE: Multifunktionsschalter für Kanalumschaltung,

Eingangsquellenanwahl oder Lautstärkeeinstellung. Durch Kippen nach oben (+) bzw. unten (-) werden die Einstellungen vorgenommen. Durch kurzes Drücken des Schalters wird innerhalb der Funktionen gewechselt. Langes Drücken schaltet das Gerät in den Standby-Modus bzw. in den Betriebsmodus.

6) LNB 13V/18VDC 300mA max.: Anschluss für eine Satellitenantenne

7) ANT.: Zum Anschluss der Antenne (analog, DVB-T und DVB-C)

10) VGA: VGA Anschluss zum Anschluss eines PCs und Geräten mit

Komponenten-Ausgang via Adapter (optional)

11) HDMI 1-2: HDMI-Anschluss für Geräte mit HDMI-Ausgang

15) Befestigungslöcher für eine Wandhalterung (Lochabstand 100 x 100 mm)

HINWEIS! Achten Sie bei der Montage darauf, dass Schrauben der Größe M4 verwendet werden. Die Länge der Schraube ergibt sich aus der Dicke der Wandhalterung zuzüglich 5 mm.10 3.3. Fernbedienung DISPLAY

1) Leuchtanzeige zur Bestätigung eines Tastendrucks

:Umschalten zwischen DVB-T, DVB-C und DVB-S Sendungen /Multifunktionstaste für Programmplatz oder Eingangsquelle

3) : LCD-TV ein-/ausschalten (Standby-Modus ein-/ausschalten)

Digital-TV: Audiosprache auswählen (sofern verfügbar)

6) SIZE: Bildformat auswählen

9) EPG: Digital-TV: elektronisches TV-Programm aufrufen

10) SOURCE: Eingangssignal angeschlossener Geräte anwählen

11) : Lautstärke erhöhen (+) oder verringern (-).

TV: Programmwahl, Videotext: Seitenwahl

13) : Vorheriges Fernsehprogramm einstellenDE

14) : Videotext einschalten

2 x drücken = transparent stellen 3 x drücken = schließen

15) Richtungstaste : Im Menü nach oben

Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die nächste Seite auswählen; Richtungstaste : Im Menü nach unten, Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die vorherige Seite auswählen; Richtungstaste : Im Menü nach links Videotext: Unterseite aufrufen; Richtungstaste : Im Menü nach rechts Videotext: Unterseite aufrufen

16) OK: In bestimmten Menüs Auswahl bestätigen

17) P -/+: Programmwahltasten

TV: nächste (+) / vorherige (-) Programm auswählen; Videotext: nächste (+) / vorherige (-) Seite auswählen

18) RETURN: In Menüs einen Schritt zurück

19) MENU: Menü öffnen und schließen

20) PRESET: Bildmodus auswählen

21) INFO: Digital-TV: Anzeigen von Informationen (z. B. aktuelle Programmnummer);

Anzeige der Zeit des abgelaufenen Titels, Titel Restzeit, abgelaufenes Kapitel, Kapitel Restzeit; gewählte Tonspur, gewählter Untertitel (alle Punkte je nach Medium) 22) : keine Funktion

23) : Untertitel an/aus (sofern verfügbar)

24) ROTE TASTE/ZOOM: Für Teletext oder Menüs; DVD: Bild vergrößern

GRÜNE TASTE/REPEAT: Für Teletext oder Menüs; DVD: Wiederholfunktion GELBE TASTE/ROOT: Für Teletext oder Menüs; DVD: Hauptmenü aufrufen BLAUE TASTE/TITLE: Für Teletext oder Menüs; DVD: Titelmenü aufrufen und schließen (sofern verfügbar)

: Schneller Rücklauf; Zeitlupenfunktion rückwärts (bei unterbrochener Wiedergabe mit der Taste ); : Schneller Vorlauf ; Zeitlupenfunktion vorwärts (bei unterbrochener Wiedergabe mit der Taste ); : Keine Funktion; : Wiedergabe stoppen; : Wiedergabe starten; : Wiedergabe unterbrechen ; : DVD: nächster Titel/nächstes Kapitel; : DVD: an den Anfang des Titels/Kapitels; vorheriger Titel/vorheriges Kapitel

26) MEDIA: Aufruf des Medienbrowsers

: Multifunktionstaste für Programmplatz oder Eingangsquelle / DVD: Ein-/Ausblenden des OSD-Menüs (im Stop-Modus) / Zeitanzeige (bei der Wiedergabe) 1 Änderungen der Tastenfunktionen 1 & 2: Die Tasten 1 & 2 können beliebig programmiert werden (Programmplatz oder Eingangsquelle). Wählen Sie zuerst die gewünschte Funktion aus und halten danach die entsprechende Taste für 5 Sekunden ge- drückt, bis „FUNKTION GESPEICHERT“ erscheint. Dies bestätigt die neue Programmierung. Hinweis: Nach jeder „ERSTINSTALLATION“ wird die persönliche Tastenprogrammierung gelöscht und in den Auslieferungszu- stand zurückgesetzt.12

ACHTUNG! Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel „Sicherheitshinweise“. 4.1. Auspacken Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen. Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann pas- sieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird. In der Verpackung befinden sich verschiedene Kleinteile (Batterien, u. a.). Halten Sie diese von Kindern fern, es be- steht Verschluckungsgefahr. Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um den Fernseher zu trans- portieren. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr. 4.2. Montage Befestigen Sie den Fuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des LCD-TVs durch.

4.3. Batterien in die Fernbedienung einlegen Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung. Legen Sie zwei Batterien vom Typ AAA / 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie dabei die Pol- ung der Batterien (im Batteriefachboden markiert). Schließen Sie das Batteriefach. VORSICHT! Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden.DE

4.4. Antenne anschließen Ihr LCD-TV unterstützt unterschiedliche Antennensignale. Nutzen Sie dazu die Anschlüsse ANT. und LNB. An den Anschluss mit der Bezeichnung ANT. können Sie folgende Bildsignale einspeisen:

• über Analog Kabel / eine Analoge Hausantenne,

Anschluss (digitaler Kabelanschluss) Stecken Sie ein Antennenkabel entweder von der Hausantenne / vom analogen Kabelanschluss, von der DVB-T An- tenne oder vom DVB-C Anschluss in den Antennenanschluss am LCD-TV. An den Anschluss mit der Bezeichnung LNB haben Sie zusätzlich noch die Möglichkeit eine digitale Satellitenanlage anzuschließen. Schrauben Sie den F-Stecker eines Koaxialantennenkabels an den Anschluss am LCD-TV fest. HINWEIS! Um verschlüsselte/kostenpflichtige Programme empfangen zu können, ist der Einsatz einer entsprechen- den Karte erforderlich. Setzen Sie dazu ein CAM-Modul (im Fachhandel erhältlich) in den dafür vorgesehe- nen Schacht an der linken Geräteseite ein (COMMON INTERFACE). In das CAM-Modul stecken Sie an- schließend die Karte Ihres Anbieters. 4.5. Stromversorgung anschließen Verbinden Sie den Netzstecker am Gerät mit einer gut erreichbaren Netzsteckdose 220 - 240 V ~ 50 Hz. 4.6. LCD-TV ein- und ausschalten Stellen Sie den Netzschalter auf der unteren, rechten Seite des Geräts auf ON. Das Gerät geht in den Standby-Mo- dus und die Anzeige an der Vorderseite leuchtet auf. Um das Gerät einzuschalten, drücken Sie − an der Fernbedienung: die Standby/Ein-Taste , eine Zifferntaste oder eine der P-/+ Tasten; − am Gerät: der Multifunktionstaster MODE. Mit der Standby/Ein-Taste der Fernbedienung schalten Sie das Gerät wieder in den Standby-Modus. Das Gerät wird zwar ausgeschaltet, aber es wird weiterhin Strom verbraucht. HINWEIS! Bei fehlendem Eingangssignal schaltet das Gerät nach fünf Minuten automatisch in den Standby-Modus. Auf dem Bildschirm wird bis dahin ein Countdown-Timer eingeblendet. Diese Funktion steht nicht bei allen Quellen zur Verfügung.

Dieser Service muss in Ihrer Region verfügbar sein14 4.7. Sendersuche nach dem e rsten Einschalten Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die Erstinstallation geführt. Über die Richtungstasten können Sie im Menü nach oben oder unten springen und die gewünschte Sprache wählen. Nachdem Sie die Auswahl der Sprache mit OK bestä- tigt haben, startet die Erstinstallation. Wählen Sie dann mit das gewünschte Land. Die Ländereinstellung hat Einfluss auf die Reihenfolge, in der die Programme gespeichert werden. Falls Sie auch die Voreinstellung für die Videotextspra- che ändern möchten, wählen Sie mit der Richtungs- taste den Eintrag TELETEXT SPRACHE an und wählen Sie mit den Richtungstasten den ge- wünschten Sprachraum WEST, OST, KYRILLISCH, TÜRKISCH/GRIECHISCH oder ARABISCH. Wenn Sie nach verschlüsselten Kanälen suchen möch- ten, stellen Sie die Option auf JA. Drücken Sie anschließend auf OK, um fortzufahren. Es erscheint die Abfrage zum digitalen Antennensignal. Stellen Sie hier ein, ob das digitale Antennensignal über ANTEN- NE (DVB-T), über KABEL (DVB-C) oder über SATELLIT (DVB-S) eingespeist wird. Je nach vorgenommener Einstellung wird nach Digital-TV Kanälen gesucht. Zum Abbrechen der Suche können Sie jederzeit die Taste MENU drücken. Suchtypeinstellung: Antenne Zum Starten des digitalen Sendersuchlaufs markieren Sie mit den Rich- tungstasten JA und drücken Sie OK. Zum Abbrechen markie- ren Sie mit den Richtungstasten NEIN und drücken Sie OK. Suchtypeinstellung: Kabel Zum Starten des digitalen Sendersuchlaufs markieren Sie mit den Rich- tungstasten JA und drücken Sie OK. Zum Abbrechen markieren Sie mit den Richtungstasten NEIN und drücken Sie OK. First time installation Welcome please select your language! EnglishBienvenue ! Veuillez choisir une langue. FrançaisWillkommen, Wählen Sie bitte Ihre Sprache aus! DeutschBenvenuti, Selezionate la vostra luingua! ItalianoBienvenido, seleccione un idioma EspañolHoş geldiniz, lütfen dil seçimini yapınız! TürkçeDobrodošli, izverite vaš jezik! SlovenskiÜdvözöljük, kérjük válassza ki a nyelvet! MagyarBem-vindo, favor selecionar seu idioma PortuguêsDobro došli, molim izaberite svoj jezik! HrvatskiPríjemný deň, zvoĬte si jazyk! SlovenčinaSprache auswählen Sprache einstellen Erste Installation Land EmpfangsartTeletext SpracheVerschlüsselte Kanäle suchenWillkommen!Einstellung auswählen Fortsetzen Wählen Sie Ihr Land ausDeutschlandNur Digital West

Bitte wählen Sie den digitalen Suchtyp Antenne Kabel Satellit Autom. Sendersuche starten? Ja NeinDE

Suchtypeinstellung: Satellit Um den Antennentyp einzustellen , wählen Sie zwischen einem der nachstehenden Antennentypen: − DIREKT: Wenn Sie einen Einzelreceiver und eine Satellitenantenne haben, wählen Sie diesen Antennentyp. (Suchvorgang anschließend mit der grünen Taste starten) − UNIKABEL: Wenn Sie mehrere Receiver und ein Unikabelsystem haben, wählen Sie diesen Antennentyp. (Such- vorgang anschließend mit der grünen Taste starten) − DISEQC-SCHALTER: Wenn Sie mehrere Satellitenantennen und einen DiSEqC-Schalter haben, wählen Sie die- sen Antennentyp. (Suchvorgang anschließend mit der gelben Taste für den gewählten Satelliten oder mit der grünen Taste für alle Satelliten starten) Erste Installation Satellit Speichern und beenden Signalqualität: Signalpegel: 11597/V/22000 Astra 1 (19.2E) Zurück Referenztransponder Nach Programmen suchenTransponderliste

MENU Nach Starten des Suchlaufs erscheint zunächst die Abfrage „WOLLEN SIE DIE PRESET-LISTE LADEN?“. Bestäti- gen Sie diese mit JA, wenn Sie die voreingestellte Programmliste laden wollen. Andernfalls drücken Sie NEIN. Im An- schluss startet die Programmsuche. Nach dem Ende der automatischen Programmspeicherung erscheint die Kanalliste. Wenn die Liste nicht weiter bearbei- tet wird, schließt sie sich nach ein paar Minuten. Sollte sich die Programmtabelle nicht von selbst schließen, drücken Sie die Taste MENU zum Beenden der Funktion. HINWEIS! Die hier beschriebene Erstinstallation entspricht der Option ERSTE INSTALLATION im Menü INSTAL- LATION.16

5.1. Programmauswahl Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten P +/- an der Fernbedienung, verwenden Sie den Multifunktionstaster MODE am Gerät oder wählen Sie das Programm über eine Zifferntaste direkt an. Für eine zwei- oder dreistellige Nummer drücken Sie die Zifferntasten in entsprechender Reihenfolge. Mit der Taste wählen Sie das zuletzt wiedergegebene Programm. Durch Drücken der Taste OK auf der Fernbedienung können Sie die Programmliste aufrufen, mit den Tasten und das Programm auswählen und mit OK aufrufen. 5.2. Toneinstellungen Mit den Lautstärketasten an der Fernbedienung oder im Lautstärkemodus des MODE-Schalters am Ge- rät erhöhen oder verringern Sie die Lautstärke. Um den Ton ganz aus- und wieder einzustellen, drücken Sie die Taste Stummschaltung. Mit der Taste LANG wird die aktuelle Audiosprache angezeigt. 5.3. Bildeinstellungen Mit der Taste PRESET wählen Sie zwischen den Bildmodi: NATÜRLICH, KINO, SPIELE, DYNAMISCH. Abhängig von der Sendung werden Bilder im Format 4:3 oder 16:9 übertragen. Mit der Taste SIZE können Sie das Bildformat anpassen: AUTO: Das wiedergegebene Format wird automatisch auf das Eingangssignal eingestellt. 16:9: Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) gleichmäßig ausdehnen, um die Breite des TV-Bildschirms auszufüllen. UNTERTITEL: Mit dieser Funktion wird ein breites Bild (Bildseiten- format von 16:9) mit Untertiteln auf volle Bildschirmgröße gezoomt. SUBTITLESUBTITLE 14:9: Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 14:9) bis zu den oberen und unteren Grenzen des Bildschirms ge- zoomt. 14:9 ZOOM: Diese Option stellt das 14:9-Bildformat ein. 4:3: Wird dazu verwendet, ein normales Bild (Bildseitenverhältnis von 4:3) zu betrachten, da dies sein ursprüngliches Format ist. KINO: Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) auf volle Bildschirmgröße gezoomt. Diese Einstellung der Bildformate können Sie auch im Menü BILD > ERWEITERTE EINSTELLUNG > BILDFOR- MAT ändern. HINWEIS! Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Tasten drücken, während als Bildformat 14:9 ZOOM, KINO oder UNTERTITEL ausgewählt ist. HINWEIS! Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildformate zur Verfügung stehen.DE

5.4. Infos anzeigen lassen MittagsmagazinJetzt: (Nachrichten/Aktuelles) TagesschauNächstes: 14:00-14:10 TXT

1 Das Erste HD (Nachrichten/Aktuelles) DVB-S2

Drücken Sie die Taste INFO, um sich Informationen zum aktuellen Programm anzuzeigen. Dieselben Informationen erhalten Sie beim Umschalten auf ein anderes Programm (Abbildung: Beispiel) 5.5. Favoritenlisten öff nen Im Menü PROGRAMMLISTE > FAVORITEN können Sie einzelne Programme in eine Favoritenliste aufnehmen. Sie müssen Programme in der Favoritenliste gespeichert haben, bevor Sie diese wie nachstehend beschrieben öffnen kön- nen. Öffnen Sie das Menü mit der Taste MENU. Wählen Sie mit den Richtungstasten den Eintrag PROGRAMMLISTE und bestätigen Sie mit OK. Wählen Sie mit den Richtungstasten den Eintrag AKTIVE KANALLISTE und bestätigen Sie mit OK. Wählen Sie mit den Richtungstasten den Eintrag FAVORITEN. Wenn Sie das Menü nun verlassen, befinden Sie sich in der Favoritenliste. Um die Favoritenliste wieder zu schließen, stellen Sie den Eintrag ALLE ZEIGEN ein. HINWEIS! Alternativ können Sie die Favoritenliste mithilfe der Taste FAV öffnen und schließen. Mit den Tasten P+ bzw. P- schalten Sie durch die Programme. 5.6. Quelle wählen HINWEIS! Bitte beachten Sie, dass die Quelle (das angeschlossene Gerät) beim Durchschalten mit der Taste SOUR- CE nur dann erkannt wird, wenn diese Quelle im Menü EINSTELLUNGEN, Untermenü QUELLEN akti- viert ist. Mit der Taste SOURCE rufen Sie die Liste der Quellen auf. − TV TV-Betrieb (es werden Antennen-, Kabel- und Satellitensignale wiedergegeben) − SCART1 Gerät an der SCART-Buchse − SCART1 (S-VIDEO) SCART-Eingang für S-Video Signal − SIDE AV Audio-/Video-Eingang an der Seite des Gerätes − HDMI1 HDMI-Eingang 1 − HDMI2 HDMI-Eingang 2 − YPBPR Gerät am PC-Eingang mittels Adapterkabel (nicht im Lieferumfang) − VGA/PC Gerät am PC-Eingang − DVD integrierter DVD-Player Über die Richtungstasten gehen Sie zur gewünschten Quelle. Bestätigen Sie Ihre Wahl mit der Taste OK. HINWEIS! Die Quellenauswahl kann auch im Quellenmodus mit dem MODE-Schalter am Gerät vorgenommen wer- den.18 5.7. Videotext Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informati- onen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV-Gerät bietet viele nützliche Funktionen für die Bedienung des Videotexts sowie Multipage-Text, Unterseitenspeiche- rung oder schnelle Navigation.

5.7.1. Die Bedienung des Videotexts

Zur Bedienung des Videotexts besitzt Ihre Fernbedienung spezielle Videotext-Tasten. Wählen Sie ein Fernsehprogramm, das Videotext ausstrahlt. Drücken Sie die Taste einmal, um die Basis-/Indexseite des Videotexts anzuzeigen. Beim zweiten Drücken von wird der Text transparent vor das Fernsehbild gestellt. Beim dritten Drücken der Taste wechselt das Gerät wieder in den TV-Modus.

5.7.2. Videotextseiten auswählen

Zifferntasten Geben Sie die gewünschte Videotextseite als dreistellige Nummer direkt mit den Zifferntasten ein. Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Videotextzähler sucht solan- ge, bis die gewählte Seitennummer gefunden ist. Seiten durchblättern Mit den Programmwahltasten oder den Richtungstasten und blättern Sie vor und zurück durch die Videotext- seiten. Farbtasten Wenn am unteren Bildrand farbige Texteinträge eingeblendet sind, können Sie diese Inhalte durch Drücken der ent- sprechenden Farbtasten ROT [ZOOM], GRÜN [REPEAT], GELB [ROOT] und BLAU [TITLE] direkt anwählen. Unterseiten Manche Videotextseiten beinhalten Unterseiten. Am oberen Bildrand wird z. B. 1/3 angezeigt. Die Unterseiten werden im Abstand von ca. einer halben Minute nacheinander eingeblendet. Sie blättern mit den Richtungstasten durch die Unterseiten. INDEX Mit der Taste RETURN wählen Sie die Indexseite aus, die eine Liste des Videotextinhalts enthält.DE

6. Geräte anschließen

6.1. Kopfhörer anschließen Den Kopfhörer schließen Sie an die Kopfhörerbuchse ( ) an. Die Lautsprecher des Geräts werden daraufhin stummge- schaltet. Die Lautstärketasten und die Taste regeln nun die Kopfhörerlautstärke. Die Lautstärke des Kopfhörers kann zusätzlich im Menü TON, Untermenü KOPFHÖRER eingestellt werden. WARNUNG! Das Benutzen eines Kopfhörers mit großer Lautstärke kann zu bleibenden Hörschäden führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist. Durch Verändern der Grundeinstellung des Equalizers kann sich die Lautstärke erhöhen und damit zu bleibenden Hörschäden führen. WARNUNG! Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursachen. 6.2. Digitaler Verstärker über Koaxialanschluss Über den SPDIF Anschluss haben Sie die Möglichkeit, das Audiosignal Ihres LCD-TVs über einen digitalen Verstärker wiederzugeben. Verbinden Sie dazu ein Koaxialkabel mit dem SPDIF-Anschluss am LCD-TV und dem entsprechenden Eingang am Verstärker. 6.3. Blu-Ray-Player anschließen Zum Anschluss eines Blu-Ray-Players haben Sie diverse Möglichkeiten:

6.3.1. Mit einem HDMI-Kabel

Sofern der Blu-Ray-Player über einen HDMI-Ausgang verfügt, schließen Sie ein HDMI-Kabel an. Ein zusätzliches Ka- bel für die Tonübertragung ist nicht erforderlich.

6.3.2. Mit einem Komponenten-Videokabel 3 x Cinch auf VGA

Sofern der Blu-Ray-Player über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit einem Komponen- tenkabel (Cinch-Kabel grün/blau/rot) an den VGA Anschluss des LCD-TVs anzuschließen. Für die Tonübertragung verbinden Sie den Tonausgang des Blu-Ray-Players mit den beiden Toneingängen seitlich am Fernseher (roter und weisser Cinchstecker). Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den Audio-Ausgängen des externen Geräts.

6.3.3. Mit einem SCART-Kabel

Schließen Sie einen Blu-Ray-Player mit einem SCART-Kabel an die SCART Buchse an. 6.4. Videorekorder anschließen Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videore- korders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des Videorekorders und der Antennenbuch- se in der Wand. Zusätzlich können Sie LCD-TV und Videorekorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert. Wenn Sie Stereoton übertragen möchten, ist ein SCART-Anschluss notwendig. Schließen Sie ein SCART-Kabel an die SCART-Buchse des LCD-TVs an. Schließen Sie das andere Ende des SCART-Kabels an die SCART OUT-Buchse des Videorekorders an.20 6.5. DVD-Rekorder anschließen Verbinden Sie ein Antennenkabel mit der Antennenbuchse (ANT.) des LCD-TVs und dem Antennen-Ausgang des DVD-Rekorders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des DVD-Rekorders und der Antennenbuch- se in der Wand.

6.5.1. Mit einem HDMI-Kabel

Sofern Ihr DVD-Rekorder über einen HDMI- Ausgang verfügt, schließen Sie ein HDMI-Kabel an den HDMI-Eingang des LCD-TVs und den HDMI-Ausgang des externen Geräts an.

6.5.2. Mit einem Komponenten-Videokabel 3 x Cinch auf VGA

Sofern der DVD-Rekorder über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit einem Komponen- tenkabel (Cinch-Kabel grün/blau/rot) an den VGA Anschluss des LCD-TVs anzuschließen. Für die Tonübertragung verbinden Sie den Tonausgang des DVD-Players mit den beiden Toneingängen seitlich am Fernseher (roter und weisser Cinchstecker). Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den Audio-Ausgängen des externen Geräts.

6.5.3. Mit einem SCART-Kabel

Schließen Sie einen DVD-Rekorder mit einem SCART-Kabel an die SCART Buchse an. 6.6. Receiver (SAT, DVB-T, Decoder etc.) anschließen Sie haben verschiedene Möglichkeiten, ein Gerät, das als Empfänger für das LCD-TV eingesetzt werden soll (z. B. SAT-Re- ceiver, DVB-T-Receiver, Decoder, Set-Top-Box) an Ihr LCD-TV anzuschließen.

6.6.1. Mit einem HDMI-Kabel

Sofern Ihr externes Gerät über einen HDMI- Ausgang verfügt, schließen Sie ein HDMI-Kabel an den HDMI-Eingang des LCD-TVs und den HDMI-Ausgang des externen Geräts an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

6.6.2. Mit einem Komponenten-Videokabel 3 x Cinch auf VGA

Sofern der Receiver über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit einem Komponentenkabel (Cinch-Kabel grün/blau/rot) an den VGA Anschluss des LCD-TVs anzu-schließen. Für die Tonübertragung verbinden Sie den Tonausgang des DVD-Players mit den beiden Toneingängen seitlich am Fernseher (roter und weisser Cinchstecker) Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den Audio-Ausgängen des externen Geräts.

6.6.3. Mit einem SCART-Kabel

Schließen Sie einen Receiver mit einem SCART-Kabel an die SCART Buchse an. 6.7. DVD-/Videorekorder und SAT-Receiver anschließen Wenn Sie gleichzeitig einen DVD- oder Videorekorder und einen SAT-Receiver anschließen möchten, können Sie folgen- de Anschlussart verwenden: Schließen Sie den Receiver wie oben beschrieben an. Verbinden Sie nun den Receiver mit einem SCART-Kabel am SCART-Ausgang des DVD-Rekorders und den entspre- chenden SCART-Eingang des Receivers. Verbinden Sie ein Antennenkabel mit der Antennenbuchse (ANT.) des LCD-TVs und dem Antennen-Ausgang des Rekorders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des DVD-Rekorders und dem Antennenaus- gang des Receivers. Schließen Sie den SAT-Receiver an den LNB der Parabolantenne an.DE

6.8. Camcorder anschließen Verbinden Sie das AV-Kabel mit dem Side AV Anschluss an dem LCD-TV. Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Kabel und den Audio-Ausgängen des externen Geräts. Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Kabel und dem Video-Ausgang des externen Ge- räts. 6.9. Gerät mit HDMI - oder DVI-Ausgang HDMI („High Definition Multimedia Interface“) ist im Bereich der Unterhaltungselektronik die einzige Schnittstelle, die gleichzeitig Audio- und Videodaten digital überträgt. Sie verarbeitet alle heute bekannten Bild- und Tonformate, ein- schließlich HDTV (High Definition Television), und kann somit auch die Auflösung von 1080pi ohne Qualitätsverlust dar- stellen. Viele Geräte der Unterhaltungselektronik, z. B. DVD-Player, sind heute mit HDMI- oder DVI-Ausgängen ausgestattet.

6.9.1. Externes Gerät mit HDMI-Ausgang anschließen

Schließen Sie ein HDMI Kabel an den HDMI Eingang des LCD TVs und den HDMI Ausgang des externen Geräts an. Wenn Sie das HDMI Gerät angeschlossen haben, schalten Sie das LCD TV ein. Schalten Sie das externe HDMI Wiedergabegerät ein.

6.9.2. Externes Gerät mit DVI-Ausgang anschließen

Sollte das externe Gerät einen DVI-Ausgang haben, können Sie es ebenfalls an den HDMI-Eingang anschließen (HDMI ist abwärtskompatibel zu DVI - „Digital Visual Interface“). Sie benötigen dazu einen Adapter HDMI-DVI. Da der DVI-Ausgang keinen Ton überträgt, schließen Sie zur Übertragung des Tons zusätzlich ein Audio-Kabel an. Neh- men Sie dafür ein Audio-Cinch-Kabel (rot/weiß), das Sie an die Eingänge AUDIO IN L/R an der linken Seite des Geräts an- schließen. 6.10. PC anschließen Der LCD-TV wird wie ein Monitor oder ein zusätzlicher Monitor an Ihren PC oder Ihr Notebook angeschlossen. Das Bild Ihres PCs/Notebooks wird dann auf den LCD-TV übertragen. So schließen Sie den LCD-TV am PC an: Schalten Sie beide Geräte aus. Schließen Sie ein VGA-Kabel an den VGA-Eingang des LCD-TVs und an den Grafikkarten-Ausgang des PCs oder Notebooks an. Ziehen Sie die Schrauben des Monitorkabels mit den Fingern fest, so dass die Stecker richtig in den Buchsen sitzen. Falls Sie auch den Ton übertragen möchten, verbinden Sie ein Audio-Kabel mit der AUDIO-INBuchse. Schalten Sie zuerst das LCD-TV ein. Schalten Sie erst danach den PC/das Notebook ein. Wählen Sie mit SOURCE den PC-Modus aus. Das PC-Bild erscheint auf dem LCD-TV. Mit der Taste SOURCE kommen Sie in den TV-Modus zurück. Wenn Sie der LCD-TV als zweiten Monitor an Ihrem PC einsetzen, kann es unter Umständen notwendig sein, dass Sie in den Anzeigeeinstellungen Ihres Betriebssystems Einstellungen ändern müssen. Lesen Sie dazu in der Bedienungsanlei- tung des PCs/Notebooks nach, was beim Betrieb vom mehreren Monitoren zu beachten ist.22

7. Über das OSD-Menü

7.1. Im Menü navigieren Drücken Sie die Menü-Taste MENU, um das OSD zu aktivieren. Mit den Richtungstasten wählen Sie die Optionen aus dem Hauptmenü. Drücken Sie die Taste OK, um die gewählte Option des Hauptmenüs aufzurufen. Mit den Richtungstasten wählen Sie die Optionen aus einem Menü. Mit der Taste RETURN kommen Sie ins Hauptmenü zurück. Mit den Richtungstasten stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahl. Mit der Taste EXIT oder MENU schließen Sie das Menü. Bitte beachten Sie, dass sich das Menü automatisch schließt, wenn keine Taste gedrückt wird. HINWEIS! Im OSD-Menü werden zusätzlich an der Unterseite die zur Verfügung stehenden Optionen angezeigt. Folgende Hauptmenüs können Sie wählen

• Menü MEDIENBROWSER HINWEIS! Aufgrund möglicher technischer Änderungen können die hier beschriebenen Menüs von denen auf Ihrem Bildschirm abweichen. HINWEIS! Je nachdem, welche Quelle Sie gewählt haben, sind nicht alle Menüs verfügbar. Wenn als Quelle VGA/PC gewählt ist, erscheinen weitere Menüs.DE

7.2. Menüsystem im Detail

Bildeinstellungen Modus - Kontrast - Helligkeit - Schärfe - Farbe Energiesparmodus Hintergrundbeleuchtung Rauschunterdrückung Erweiterte Einstellungen Zurücksetzen NavigierenZurückRET/BACKVerlassen MENU Wert ändern Eco Automatisch Niedrig

Menüpunkt Einstellung MODUS Bildmodus wählen: NATÜRLICH, KINO, SPIELE, DYNAMISCH. Diese Funktion entspricht der Taste PRESET. KONTRAST Kontrast verringern bzw. erhöhen (Skala 0 - 63). HELLIGKEIT Helligkeit verringern bzw. erhöhen (Skala 0 - 63). SCHÄRFE Schärfe verringern bzw. erhöhen (Skala 0 - 31). FARBE Farbstärke verringern bzw. erhöhen (Skala 0 - 63). ENERGIESPARMODUS Wenn Sie den Energiesparmodus auf ECO setzen, schaltet das TV-Gerät in den Ener- giesparmodus und der Helligkeitswert des TV-Gerätes wird auf den optimalen Wert abgesenkt. Bei aktiviertem Energiesparmodus steht die Einstellung HINTERGRUNDBE- LEUCHTUNG nicht zur Verfügung. Im Bildmodus BILD AUS erscheint die Meldung BILDSCHIRM GEHT IN 15 SE- KUNDEN AUS. Sobald Sie eine Taste auf der Fernbedienung drücken, wird das Bild wieder aktiv. Wählen Sie die Einstellung DEAKTIVIERT, um den Energiesparmodus auszuschalten. HINWEIS! Im Bildmodus DYNAMISCH kann der Energiesparmodus nicht aktiviert werden. HINTERGRUNDBE- LEUCHTUNG Hier können Sie mittels der Richtungstasten die Hintergrundbeleuchtung in den Stufen NIEDRIG, MITTEL, HOCH und AUTOMATISCH wählen. RAUSCHUNTERDRÜ- CKUNG Mit dieser Funktion können Sie das Bildrauschen verringern und die Bildqualität bei schwachem Signal verbessern. Wählen Sie zwischen AUS, NIEDRIG, MITTEL und HOCH.24 Menüpunkt Einstellung ERWEITERTE EINSTELLUNGEN Erweiterte Bildeinstellungen Dynamischer Kontrast Farbtemperatur Bildformat Film-Modus Hautton Farbverschiebung RGB-Verstärkung HDMI True Black Navigieren Wert ändern Zurück RET/BACK Verlassen MENU Mittel

5-5 Normal Vollbild Aus

Aus DYNAMISCHER KONTRAST Dynamischen Kontrast einstellen: NIEDRIG, MITTEL, HOCH, AUS FARBTEMPERATUR Farbton wählen: NORMAL, WARM, KALT. BILDFORMAT Stellen Sie hier das Bildformat ein. Diese Funktion entspricht der Taste SIZE. FILM-MODUS Um die mit der Videokamera aufgenommene Filme ruckel- frei abzuspielen, schalten Sie den Film-Modus auf AUTO- MATISCH. HAUTTON Hautton einstellen FARBVERSCHIE- BUNG Farbverschiebung einstellen. RGB- VERSTÄRKUNG Farbverstärkung individuell einstellen HDMI TRUE BLACK HDMI TRUE BLACK (Optional): Sobald das Bildsignal über einen HDMI-Eingang kommt, ist diese Funktion im Bild-Einstellungs-Menü verfügbar. Sie können diese Funktion verwenden, um das Schwarz der Bilder zu verstärken. Sie können diese Funktion auf “EIN” einstellen, um den HDMI-True-Black-Modus zu aktivieren. Die HDMI True Black Ein/Aus Funktion, funktioniert nur, wenn das HDMI Ausgabegerät auf RGB festgelegt ist. ZURÜCKSETZEN Setzen Sie mit OK alle Bildeinstellungen auf die Werkseinstellungen zurück.DE

7.2.2. Menü Bild im VGA/PC Modus

Bildeinstellungen Kontrast Helligkeit Farbe Energiesparmodus Hintergrundbeleuchtung Erweiterte Einstellungen PC Lage Zurücksetzen Deaktiviert Automatisch

Navigieren Wert ändern Zurück RET/BACK Verlassen MENU Menüpunkt Einstellung KONTRAST Kontrast verringern bzw. erhöhen (Skala 0 - 63). HELLIGKEIT Helligkeit verringern bzw. erhöhen (Skala 0 - 63). FARBE Farbstärke verringern bzw. erhöhen (Skala 0 - 63). ENERGIESPAR- MODUS Ist in diesem Modus deaktiviert HINTERGRUNDBE- LEUCHTUNG Hier können Sie mittels der Richtungstasten die Hintergrundbeleuchtung in den Stufen NIEDRIG, MITTEL, HOCH und AUTOMATISCH wählen. ERWEITERTE EINSTELLUNGEN Erweiterte Bildeinstellungen Navigieren Wert ändern Zurück RET/BACK Verlassen MENU Dynamischer Kontrast Farbtemperatur Bildformat Film-Modus Hautton RGB-Verstärkung Mittel 5-5 Normal 16:9 Aus

DYNAMISCHER KONTRAST Dynamischen Kontrast einstellen FARBTEMPERATUR Farbton wählen: NORMAL, WARM, KALT. BILDFORMAT Stellen Sie hier das Bildformat ein. Diese Funktion entspricht der Taste SIZE. FILM-MODUS Um die mit der Videokamera aufgenommene Filme ruckelfrei abzuspielen, schalten Sie den Film-Modus auf AUTO. HAUTTON Hautton einstellen RGB- VERSTÄRKUNG Farbverstärkung individuell einstellen26 Menüpunkt Einstellung

POSITION Wenn das Bild verschoben sein sollte, können Sie den Eintrag AUTO-POSITION anwählen und OK drücken, um es wieder in die Mitte zu rücken. Diese Funktion sollte mit einem Vollbild vorgenommen werden, damit die Einstellungen stimmen. BILDLAGE HORIZONTAL Hier können Sie die horizontale Lage des Bildes mit verän- dern. BILDLAGE VERTIKAL Hier können Sie die vertikale Lage des Bildes mit verän- dern. PIXELFREQUENZ Mit dieser Einstellung wird das Bildsignal mit dem Pixeltakt des Bildschirms synchronisiert. Dieses korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen (wie Tabel- len oder Text in kleiner Schrift) auftreten können. Stellen Sie die Bildfrequenz mit ein. PHASE Wenn das Bild des PCs nicht klar erscheint, können Sie das Bild- signal hier mit mit den Pixeln des LCD-TVs in Deckung bringen. Dadurch ergibt sich ein sauberes Bild mit gleichmäßig scharfer Darstellung. ZURÜCKSETZEN Setzen Sie mit OK alle Bildeinstellungen auf die Werkseinstellungen zurück.DE

Toneinstellungen Lautstärke Equalizer Balance Kopfhörer Ton-Modus Lautstärkebegrenzung Digital-Ausgang Navigieren Wert ändern Zurück RET/BACK Verlassen MENU Stereo Aus PCM Benutzer

Menüpunkt Einstellung LAUTSTÄRKE Grundeinstellung der Lautstärke beim Einschalten (Skala 0 - 63). Wählen Sie eine mode- rate Grundlautstärke. EQUALIZER Im Equalizer-Menü kann die Voreinstellung auf MUSIK, FILM, SPRACHE, NORMAL, KLASSIK und BENUTZER eingestellt werden. Die Einstellungen des Menüs Equalizer können nur dann geändert werden, wenn BENUTZER als der Equalizermodus einge- stellt ist. BALANCE Stellen Sie die Balance zwischen dem linken und rechten Lautsprecher (Skala -31 und +

KOPFHÖRER Stellen Sie hier die Lautstärke des Kopfhörers ein. WARNUNG! Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über ei- nen Kopfhörer betrieben wird, kann das Schäden am Hörver- mögen des Zuhörers verursachen. TON-MODUS Voreinstellung STEREO. Falls die aktuelle Sendung den DUAL-Modus unterstützt (z. B. bei zweisprachigen Sendungen), können Sie hier außerdem zwischen DUAL-I und DU- AL-II wählen (Originalsprache und Synchronisation). LAUTSTÄRKEBE- GRENZUNG Die Funktion LAUTSTÄRKEBEGRENZUNG gleicht die unterschiedlichen Lautstärken der verschiedenen Sendungen aus. Stellen Sie auf AUS, so hören Sie die Originallaut- stärken. Stellen Sie auf EIN, so hören Sie eine gleichmäßige Lautstärke. DIGITAL-AUSGANG Stellen Sie hier den Audiotyp für den Digitalausgang ein. PCM Standardformat zur Ausgabe eines Stereoformats KOMPRI- MIERT Zur Ausgabe eines digitalen Datenstroms, z.B. an eine Endstufe mit Dolby Digital-Decoder HINWEIS! Bei eingestecktem Kopfhörer sind die Lautsprecher des Gerätes deaktiviert.28

7.2.4. Menü Einstellungen

Einstellungen Conditional Access Sprache Kindersicherung Timer Datum/Zeit Quellen Satelliten Einstellungen Weitere Einstellungen Menüpunkt Einstellung CONDITIONAL ACCESS Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem ent- sprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbieter ein Conditional Access Module (CI-Modul) und eine spezielle Karte. Hinweise zu den Einstellun- gen finden Sie in der mit dem Modul gelieferten Dokumentation. Installieren Sie die CI-Komponenten auf folgende Weise in Ihrem Fernsehgerät: Schalten Sie das Fernsehgerät aus und ziehen Sie den Netzstecker. Setzen Sie zunächst das CI-Modul in den Steckplatz an der Seite des LCD-TVs ein. An- schließend stecken Sie die Karte ein. ACHTUNG! Beachten Sie, dass Sie das CI-Modul nur einsetzen oder herausnehmen dürfen, wenn das Gerät vom Stromnetz getrennt ist. Das CI-Modul muss richtig herum eingesetzt werden; falsch herum lässt es sich nicht einschieben. CI-Modul oder Fernsehgerät können be- schädigt werden, falls Sie versuchen, das CI-Modul mit Gewalt einzu- schieben. Verbinden Sie das Fernsehgerät mit der Stromversorgung, schalten Sie es ein und warten Sie einen Moment, bis die Karte erkannt wird. Bei manchen CI-Modulen sind zusätzlich einige Einrichtungsschritte erforderlich, die Sie im Menü CONDITIONAL ACCESS ausführen können. Wenn kein Modul eingesteckt ist, wird „KEIN CI-MODUL ERKANNT“ auf dem Bild- schirm angezeigt.DE

Menüpunkt Einstellung SPRACHE In dem Menü SPRACHEINSTELLUNGEN werden alle Spracheinstellungen eingestellt und angezeigt. Spracheinstellungen Navigieren Menüsprache einstellen Verlassen MENU Deutsch Deutsch Deutsch West Deutsch Deutsch Keine Menüsprache Bevorzugt Audio Untertitel Teletext Guide Aktuell Audio Untertitel MENÜSPRA- CHE Hier wählen Sie die Sprache des OSD-Menüs, d. h. für die Einblendungen auf dem Bildschirm. HINWEIS! Die Sprache stellt sich direkt um. Stellen Sie keine Sprache ein, die Sie nicht verstehen. BEVORZUGT Sofern verfügbar, werden diese Einstellungen verwendet. Andersfalls wer- den die aktuellen Einstellungen verwendet. AUDIO Wird die Sendung, z. B. ein Film, in mehreren Sprachen ausgestrahlt, können Sie hier die gesprochene Sprache wählen (z. B. die Originalsprache). UNTERTITEL Enthält die Sendung Untertitel für Hörgeschädigte, kann hier die bevorzugte Sprache eingestellt werden. TELETEXT Die Voreinstellung ist WEST. Falls Sie sich in einem ande- ren Sprachraum befinden, können Sie die Spracheinstel- lung ändern: WEST, OST, KYRILLISCH, TÜRKISCH/ GRIECHISCH oder ARABISCH. GUIDE Wenn für das TV-Programm (Guide) mehrere Sprachen zur Verfügung stehen, können Sie mit dieser Option Ihre bevorzugte Sprache wählen. AKTUELL AUDIO Hier können Sie die Audiosprache der aktuellen Sendung umstellen, sofern eine weitere Audiosprache unterstützt wird. UNTERTITEL Hier können Sie Untertitel für die aktuelle Sendung aus- wählen, sofern sie angeboten werden.30 Menüpunkt Einstellung KINDERSICHE- RUNG Wenn Sie diesen Punkt mit OK bestätigen, öffnet sich ein Dialogfenster. Es wird das Passwort (bzw. der Sperrschlüssel) abgefragt. Bei Auslieferung des Gerätes ist dieses Passwort auf „0000“ eingestellt. Bei korrekter Eingabe öffnet sich das Dialogfenster der Schutzeinstellungen. Kindersicherungseinstellungen Menüsperre Jugendschutz-Sperre Kindersicherung PIN einstellen Navigieren Wert ändern Zurück RET/BACK Verlassen MENU Aus Aus Aus

Die Einstellung MENÜSPERRE aktiviert oder deaktiviert den Menüzu- griff. Sie können den Zugriff auf das Installationsmenü oder auf das gesam- te Menüsystem deaktivieren. JUGEND- SCHUTZ- SPERRE Ist diese Option eingestellt, bezieht sie vom Sender Altersinformationen. Ist die entsprechende Altersstufe im Gerät deaktiviert, wird der Zugriff auf die Sendung gesperrt. KINDERSI- CHERUNG Wird die Kindersicherung aktiviert, kann das TV-Gerät nur über die Fern- bedienung gesteuert werden. In diesem Fall sind die Tasten am Bedienfeld des TV-Gerätes mit Ausnahme der MODE-Taste außer Funktion gesetzt. Ist die Kindersicherung aktiviert, können Sie das TV-Gerät mit der MO- DE-Taste (länger als 3 Sekunden gedrückt halten) in den Standby-Modus schalten. Um das TV-Gerät wieder einzuschalten, benötigen Sie die Fernbedienung. PIN EINSTELLEN Legt eine neue PIN-Zahl fest. Geben Sie über die Zifferntasten eine neue PIN-Zahl ein. Sie müssen den neuen Pin-Code zur Bestätigung nochmals eingeben. TIMER Über den AUSSCHALT-TIMER können Sie das Gerät so programmieren, dass es sich selbst- ständig ausschaltet. Sie können die Zeit in 30-Minuten-Schritten einstellen (maximal 2 Stun- den). Sofort nach der Einstellung beginnt die Sleep-Timer-Zeit. Wählen Sie AUS, um die Funktion zu beenden. Im Timermenü können Sie Anfang und Ende einer Sendung, die Sie nicht verpassen möch- ten, programmieren. Gehen Sie dazu wie folgt vor: Drücken Sie die gelbe Taste [ROOT], um eine Sendung in den Timer aufzunehmen, oder bei einer vorhandenen Sendung die grüne Taste [REPEAT], um die Einstellungen zu bearbeiten.DE

Menüpunkt Einstellung Timer hinzufügen Di 18/06 11:42 Empfangsart Timer-Typ Kanal Aufnahmetyp Datum Beginn Ende Dauer Wiederholen Ändern/Löschen Timer Das Erste HD LöschenSpeichern Satellit/Analog Timer

Die Timer-Funktion kann genutzt werden, um zu einem bestimmten Zeitpunkt auf einen an- deren Sender umzuschalten (bei eingeschaltetem Gerät). Befindet sich das Gerät im Stand- by-Modus, so wird zum eingestellten Zeitpunkt das gewünschte Signal am SCART-Anschluss ausgegeben. Das Gerät schaltet sich dabei nicht ein. Auf diese Weise kann im Standby-Mo- dus eine Sendung beispielsweise mit einem Videorekorder aufgenommen werden. In diesem Falle blinkt die LED an der Vorderseite des Geräts. EMPFANGS- ART Empfangsart einstellen (DVB-T, DVB-C oder DVB-S). TIMER-TYP Diese Funktion kann nicht verändert werden KANAL Wählen Sie das Programm. AUFNAHME- TYP Diese Funktion kann nicht verändert werden DATUM Geben Sie das Datum ein. Mit den Zifferntasten ändern Sie jeweils die Ziffer in den eckigen Klam- mern. BEGINN Geben Sie die Startzeit ein. ENDE Geben Sie die Endzeit ein. DAUER Die Dauer wird automatisch ermittelt. WIEDERHO- LEN Wählen Sie, in welchen Abständen der Timer wiederholt werden soll. ÄNDERN/ LÖSCHEN Wenn NICHT ERLAUBT gewählt ist, erscheint ein Schlosssymbol. In die- sem Fall können Sie den Eintrag nur mit der PIN öffnen. Löschen Sie den Timer mit der roten Taste [ZOOM] bzw. speichern Sie mit der grünen Taste [REPEAT]. DATUM/ZEIT Hier können Sie die Zeiteinstellungen ändern. DATUM / ZEIT: Anzeige des eingestellten Datums und der eingestellten Zeit. Diese Einträ- ge können nicht geändert werden. ZEITEINSTELLUNGEN: Wenn Sie den Eintrag von AUTO auf MANUELL ändern, können Sie im folgenden Eintrag die gewählte Zeitzone jeweils um volle Stunden vor oder zurück stellen. ZEITZONE: Nur aktiv, wenn der vorherige Punkt auf „MANUELL“ steht. Wählen Sie mit den Wert. Die aktuelle Zeit wird entsprechend geändert. QUELLEN In diesem Menü können Sie Quellen deaktivieren und aktivieren und anwählen. Deaktivieren Sie eine Quelle, indem Sie sie anwählen und drücken. Deaktivierte Quellen erscheinen nicht in der Auswahlliste, die mit der Taste SOURCE geöffnet wird.32 Menüpunkt Einstellung SATELLITEN EINSTELLUNGEN SATELLITENLISTE Satellitenliste anzeigen Mit der gelben Taste fügen Sie einen neuen Satelliten hinzu. Mit der blauen Taste löschen Sie einen Satelliten aus der Liste. Drücken Sie die Taste OK, um den angewählten Satelli- ten zu bearbeiten. ANTENNEN- INSTALLATION In diesem Bereich können Sie die Antennen-Einstellun- gen verändern und Satelliten auf neue Kanäle hin durch- suchen. SAT-SENDERLISTE Über diesen Menüpunkt können Sie die vorhandene Sa- tellitenliste exportieren oder importieren. Schließen Sie einen Wechseldatenträger (USB-Stick) an, um darauf die Satellitenliste zu speichern. WEITERE EINSTELLUNGEN Weitere Einstellungen Menüeinblendungsdauer Verschlüsselte Kanäle suchen Blauer Hintergrund Software-Upgrade Software Version Für Schwerhörige Audio Beschreibung Automatische TV-Abschaltung Standby-suche Biss-Key Verschlüsselungssystem Einschaltmodus Land: Deutschland Navigieren Wert ändern Verlassen MENU Aus

Aus V.0.7.1 MED V.0.7.1 MED Aus Aus 4 Stunden Aus

Standby MENÜEIN- BLEN- DUNGSDAU-

Hier können Sie die Zeit einstellen, nach der das OSD-Menü sich automa- tisch schließt. VERSCHLÜS- SELTE KA-

CHEN Wenn Sie verschlüsselte Sender suchen wollen, stellen Sie JA ein. Wenn Sie nur freie Sender suchen wollen („Free-to-Air“), stellen Sie NEIN ein. BLAUER HINTER- GRUND Wenn das LCD-TV kein Signal empfängt, erscheint statt des „Schnee-“ oder des schwarzen Bildes ein blauer Hintergrund. SOFTWARE- UPGRADE Hier können Sie nach der neuesten Software für das Fernsehgerät suchen und diese aktualisieren. Das Update dauert ca. 30 Minuten. Unterbrechen Sie den Vorgang nicht. Der Suchfortschritt wird angezeigt. SOFTWARE VERSION Anzeige der installierten Softwareversion FÜR SCHWERHÖ- RIGE Wenn der Sender spezielle Audiosignale für Hörgeschädigte überträgt, können Sie die Einstellung auf EIN stellen, um diese Signale zu empfan- gen. AUDIO BE- SCHREI- BUNG Wenn der Sender spezielle Audiosignale für Sehbehinderte überträgt, kön- nen Sie die Einstellung auf EIN stellen, um diese Signale zu empfangen.DE

Menüpunkt Einstellung AUTOMA- TISCHE TV- AUSSCHAL- TUNG Hier können Sie das Zeitintervall für die Autoabschaltung einstellen. Wird das TV-Gerät im gewählten Zeitraum nicht benutzt (keine Taste gedrückt), schaltet es automatisch ab. STANDBY- SUCHE Ist die STANDBY-SUCHE auf EIN eingestellt, werden verfügbare Sender gesucht, wenn das TV-Gerät sich im Standby-Modus befindet. Wenn das Gerät neue oder noch nicht vorhandene Sender findet, wird ein Menü ein- geblendet, in dem Sie die Änderungen annehmen oder verwerfen können. BISS-KEY VERSCHLÜS- SELUNGS- SYSTEM Manuelle Freischaltung von Programmen. Einstellung nur für Satelliten- programme verfügbar. EINSCHALT- MODUS Wählen Sie den Einschaltmodus STANDBY oder LAST STATE. Bei Betäti- gen des Netzschalters schaltet das Gerät dann in den Standby-Modus oder ruft die zuletzt gewählte Einstellung auf.

7.2.5. Menü Installation

Installation Automatischer Sendersuchlauf Manueller Sendersuchlauf Netzwerksuchlauf Analoge Feinabstimmung Erste Installation Menüpunkt Einstellung AUTOMATISCHER SENDERSUCHLAUF Die Funktion Automatischer Sendersuchlauf hilft Ihnen, die Sender des TV-Geräts neu zu suchen und neue Sender zu speichern. Es stehen Ihnen unterschiedliche Suchoptionen zur Verfügung. Wählen Sie aus, ob der Suchlauf über eine angeschlossene DVB-T-Antenne, digitalen oder analogen Kabelan- schluss oder kombiniert mit mehreren Empfangsarten durchgeführt werden soll. Wenn Sie die Suchoption ausgewählt haben, drücken Sie OK. Bestätigen Sie die Abfrage mit JA und drücken Sie OK, um die Sendersuche zu starten. Mit MENU können Sie die Suche vorzeitig abbrechen. In diesem Fall werden die gefun- denen Kanäle nicht gespeichert. MANUELLER SENDERSUCHLAUF Diese Funktion wird zur direkten Eingabe von Sendern verwendet. Es stehen Ihnen unterschiedliche Suchoptionen zur Verfügung. Wählen Sie hier den di- rekten Kanal oder die Frequenz eines Senders bzw. einer Sendergruppe aus. Wenn Sie die Suchoption ausgewählt haben, drücken Sie OK. Mit MENU können Sie die Suche vorzeitig abbrechen. In diesem Fall werden die gefun- denen Kanäle nicht gespeichert. NETZWERKSUCH- LAUF Manueller Suchlauf nach Netzwerk. ANALOGE FEINAB- STIMMUNG Hier können Sie die Feinabstimmung analoger Kanäle durchführen. HINWEIS! Die bestehende Kanalliste wird bei Starten der Netzwerksuche ersetzt. ERSTE INSTALLATION Diese Funktion entspricht den ersten Installationsschritten wie nach dem ersten Ein- schalten. HINWEIS! Durch eine erneute Erstinstallation werden alle Einstellungen auf den Werks- zustand zurückgesetzt, auch die PIN.34

7.2.6. Menü Programmliste

Programmliste Kanalliste bearbeiten Favoriten Aktive Kanalliste Die Programmliste ist der Ort, an dem Sie Ihre Kanäle verwalten. In diesem Menü stehen Ihnen folgende Optionen zur Verfügung:

• KANALLISTE BEARBEITEN

• AKTIVE KANALLISTE Kanalliste bearbeiten Kanalliste bearbeiten FunktionVerlassen ZurückAnsehen

NavigierenFilterSeite AUF/AB Löschen Umbenennen SperrenBewegenOK

Springen0...9 DTV DTV DTV DTV DTV DTV DTV DTV DTV Gesamte Programmliste durchblättern Mit den Richtungstasten wählen Sie das vorherige oder nächste Programm. Um eine Seite nach oben oder unten zu blättern, können Sie die Taste P+ oder die Taste P- benutzen. Wenn Sie ein bestimmtes Programm schauen möchten, markieren Sie dieses mit den Richtungstasten und drü- cken anschließend die Taste OK. Programme in der Programmliste bewegen Mit den Richtungstasten wählen Sie das zu bewegende Programm. Wählen Sie mit den Richtungstasten die Funktion BEWEGEN. Die Funktion BEWEGEN wird in der unteren Menüleiste neben dem Eintrag OK angezeigt. Drücken Sie OK, es öffnet sich ein Dialogfenster. Geben Sie die gewünschte Programmnummer ein und drücken Sie OK. Wenn der Programmplatz bereits belegt ist, werden Sie gefragt, ob Sie das Programm trotzdem verschieben möchten. Wählen Sie JA und bestätigen Sie mit OK. Das Programm wird eingefügt und die anderen Programme verschoben. Wählen Sie NEIN und bestätigen Sie mit OK. Die Programme behalten ihren Platz.DE

Programme aus der Programmliste löschen Mit den Richtungstasten wählen Sie das zu löschende Programm. Wählen Sie mit den Richtungstasten die Funktion LÖSCHEN im Programmliste-Menü. Die Funktion LÖSCHEN wird in der unteren Menüleiste neben dem Eintrag OK angezeigt. Drücken Sie OK, um das markierte Programm aus der Programmliste zu löschen. Anschließend erscheint die nachstehende Meldung auf dem Bildschirm: „DER AUSGEWÄHLTE SENDER/KANAL WIRD GELÖSCHT (AUCH IN DER FAVORITENLISTE!). WEITER?“. Wählen Sie JA und bestätigen Sie mit OK. Das Programm wird gelöscht und die Programmliste wird aktualisiert. Wählen Sie NEIN und bestätigen Sie mit OK. Der Löschvorgang wird abgebrochen. Programme umbenennen Mit den Richtungstasten wählen Sie das Programm, das Sie umbenennen möchten. Wählen Sie mit den Richtungstasten die Funktion UMBENENNEN im Programmliste-Menü. Die Funktion NAMEN BEARBEITEN wird in der unteren Menüleiste neben dem Eintrag OK angezeigt. Drücken Sie OK, um das markierte Programm umzubenennen. Nun können Sie mit den Richtungstasten zum vorherigen oder nächsten Zeichen springen. Durch ein-/mehr- maliges Drücken der Zifferntasten können Sie alternativ die Zeichen direkt eingeben. Mit den Richtungstasten können Sie nun durch den Zeichensatz springen (scrollen). Mit der Taste OK bestätigen Sie die Änderung und aktualisieren die Programmliste. Zum Abbrechen der Bearbeitung drücken Sie die Taste MENU, mit der Taste OK speichern Sie den neuen Namen ab. Programme sperren Durch die Sperre können Sie den Zugriff auf bestimmte Programme durch ein Kennwort schützen. Um ein Programm zu sperren, müssen Sie das Passwort kennen (Passwort bei Auslieferung: 0000, im Menü EINSTELLUNGEN > KIN- DERSICHERUNG kann es geändert werden). Markieren Sie das zu sperrende Programm mit den Richtungstasten . Wählen Sie dann die Option SPERREN mit den Richtungstasten

Drücken Sie nun OK; ein Kennwort-Fenster wird angezeigt. Es erscheint die Meldung: PIN EINGEBEN. Geben Sie die PIN ein. Hinter dem gesperrten Programm erscheint ein Schlosssymbol in der Programmliste. Die Sperre wird daraufhin sofort aktiv. Um das Programm wieder freizugeben, gehen Sie bitte genauso vor, wie beim Sperren. Kanallisten-Filter setzen Mit Hilfe eines Filters haben Sie die Möglichkeit, gezielt nach speziellen Programmen zu suchen oder sortieren. Drücken Sie die blaue Taste [TITLE], um den Kanallisten-Filter zu öffnen. Es stehen Ihnen nun diverse Filterkriteri- en zur Verfügung. Je nach ausgewähltem Filter wird in der Kanalliste das entsprechende Ergebnis angezeigt.36 Favoriten Favoritenliste Verlassen MENU

Kanal auswählen Hinzufügen/Entfernen Alles markieren/Markierung aufheben Filter

Markieren/Markierung aufheben Sie können verschiedene Programme als Favoriten festlegen; auf diese Weise können Sie beim Durchblättern der Kanä- le lediglich Ihre Lieblingsprogramme anzeigen lassen. Um einen Favoriten festzulegen, markieren Sie im Menü PROGRAMMLISTE den Eintrag FAVORITEN. Drücken Sie nun die Taste OK; das Menü FAVORITENLISTE wird auf dem Bildschirm angezeigt. So fügen Sie ein Programm zu einer Favoritenliste hinzu Wählen Sie mit den Richtungstasten das Programm, welches Sie in die Favoritenliste aufnehmen möchten. Drücken Sie die Taste OK, um das Programm zur Favoritenliste hinzuzufügen. Bei jedem Programm wird durch ein Symbol angezeigt, ob es in der Favoritenliste abgespeichert wurde. Wiederholen Sie die Schritte, bis die gewünschten Programme der Favoritenliste hinzugefügt wurden. Programm aus der Favoritenliste entfernen Wählen Sie mit den Richtungstasten das Programm, welches Sie aus der Favoritenliste entfernen möchten. Drücken Sie die Taste OK, um das markierte Programm aus der Favoritenliste zu entfernen. Das Symbol, das die Platzierung des Programms in der Liste anzeigt, verschwindet aus dem Menü. HINWEIS! Bei aktivierter Programmliste werden beim Senderlistenaufruf nur die Favoriten-Programme in einer Liste angezeigt. Aktive Kanalliste Sie können die Sender auswählen, die in der Programmliste aufgelistet sind. Im Untermenü AKTIVE KANALLISTE stellen Sie die Sendertypen ein.

7.2.7. Menü Medienbrowser

Wenn Sie einen USB-Datenträger an den LCD-TV anschließen, können Sie Musikdateien, Bilder und Videos wiederge- ben. ACHTUNG! Hinweise zur USB Nutzung Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Player) mit diesem LCD-TV nicht kompatibel. Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompatibilitäts- probleme entstehen können. Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergegeben wird. Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Sie sollten insbesondere nicht mehrmals schnell hintereinander das USB-Gerät ein- und wieder abstecken. Dadurch könnten physische Schäden am USB-Gerät und besonders am LCD-TV selbst entstehen. Sobald Sie einen USB-Datenträger an den Fernseher angeschlossen haben, erscheint der Medienbrowserbildschirm. Sie öffnen den Medienbrowser über die gleichnamige Funktion im Hauptmenü. Alternativ können Sie diesen auch mit der Taste MEDIA öffnen. Die nachstehenden Auswahlmöglichkeiten stehen Ihnen zur Verfügung:DE

VIDEOS - zur Wiedergabe vom Videodateien

• OK: Auswahl wiedergeben

• ROTE TASTE: Nach Namen sortieren

• LANG: Vorschau wiedergeben

• GELBE TASTE: Ansicht ändern

• BLAUE TASTE: Medientyp ändern Videos Nr. Dateiname 0001. Video 1 0002. Video 2 0003. Video 3 0004. Video 4 0005. Video 5 0006. Video 6 Video 1 1/6 Medienbrowser

Auswahl wiedergeben NavigierenMedientyp ändern0...9SpringenEndlos/ZufallVorschau wiedergeben LANG Ansicht ändernNach Namen sortieren Wiedergeben FOTOS - zur Wiedergabe von Fotodateien

• OK: Vollbild ansehen

• GRÜNE TASTE: Vorschaubild

• ROTE TASTE: Nach Datum sortieren

• GELBE TASTE: Ansicht ändern

• BLAUE TASTE: Medientyp ändern Fotos Vollbild ansehen NavigierenMedientyp ändern Nr. 0001.0002.0003.0...9SpringenDiaschauFoto 21680x1050 2/3

Medienbrowser 1860 KBDateinameFoto 1Foto 2Foto 3Datum/Zeit08.12.2008 14:5...29.05.2010 16:5...02.10.2011 12:1... Nach Datum sortierenAnsicht ändernVorschaubild MUSIK - zur Wiedergaben vom Musikdateien

• OK: Auswahl wiedergeben

• GELBE TASTE: Ansicht ändern

• BLAUE TASTE: Medientyp ändern Musik Auswahl wiedergeben NavigierenAnsicht ändernMedientyp ändern0...9SpringenSortierenZurück/VorEndlos/ZufallTitel 2Interpret 2 2/4 07:48

Medienbrowser 02:32 OtherNr. Titel Interpret Album0001. Titel 1 Interpret 1 Album 10002. Titel 2 Interpret 2 Album 20003. Titel 3 Interpret 3 Album 30004. Titel 4 Interpret 4 Album 4 Wiedergeben Stop Pause

- zur Wiedergabe aller Medientypen

• EINSTELLUNGEN - zur Einstellung des Medienbrowsers Je nach ausgewählter Option stehen Ihnen unterschiedliche Funktionen zur Verfügung. Diese werden im unteren Teil des Bildschirms dargestellt. Um den Medienbrowser zu verlassen, drücken Sie die Taste MENU. HINWEIS! Wenn auf dem USB-Datenträger ein bestimmter Dateityp nicht vorhanden ist, wird ein entsprechender Hin- weis angezeigt

Dieses Auswahlmenü erscheint, wenn im Menü EINSTELLUNGEN unter WIEDERGABESTIL die Option VERZEICHNIS eingestellt wurde.38

8. EPG - Programmführer

Mit der Taste EPG öffnen Sie das „elektronische TV-Programm“. In der Tabelle sehen Sie die aktuelle sowie die nächste Sendung für die verfügbaren Sender. Wählen Sie mit ein Programm und blättern Sie mit durch das Programm. HINWEIS! Die angezeigten Programminformationen werden von den Sendeanstalten erstellt. Falls keine Programmin- formation dargestellt wird, ist dies kein Fehler Ihres LCD-TVs. Die folgende Tabelle zeigt die Optionen für den PROGRAMMFÜHRER: Taste Eintrag Funktion

NAVIGIEREN Mit den Richtungstasten bewegen Sie sich innerhalb des Programm- führers. Rote Taste [ZOOM] TAG – Das Programm des vorherigen Tages wird aufgerufen. Dies ist nur bis zum aktuellen Tag möglich. Das Programm der Vergan- genheit wird nicht angezeigt. Grüne Taste [REPEAT] TAG + Das Programm des nächsten Tages wird aufgerufen. Gelbe Taste [ROOT] ZOOM Zeitfenster verkleinern. Blaue Taste [TITLE] FILTER Wenn Sie nach einer speziellen Sendung suchen, können Sie hierüber einen Filter setzen, der die Auswahl eingrenzt.

Sparte der angezeigten Sendungen einstellen. INFO SENDUNGS-DE- TAILS Zeigt eine detaillierte Beschreibung der markierten Sendung (falls ver- fügbar). Drücken Sie INFO noch einmal, um die Beschreibung auszublenden. 0…9 SPRINGEN Wählen Sie ein anderes Programm mit den Zifferntasten.

OPTIONEN Wenn das markierte Programm läuft, steht Ihnen nur die Option KA- NAL WÄHLEN zu Verfügung. Drücken Sie die Taste OK, um auf das Programm umzuschalten. Wenn die markierte Sendung in der Zukunft liegt, steht Ihnen noch zu- sätzlich die Option TIMER FÜR SENDUNG EINSTELLEN zur Verfü- gung. Wählen Sie diese Option, um das Programm in den Timer aufzu- nehmen. SUCHE Suche nach Sendungen. Stellen Sie hier den Tag sowie die Sparte ein. JETZT Springt zur aktuellen Zeitleiste zurück.DE

Über den DVD-Modus wird der integrierte DVD-Player angesteuert. 9.1. Vom TV- zum DVD-Modus wechseln Mit der Taste SOURCE rufen Sie die Auswahlliste der Quellen auf. Über die Richtungstasten gehen Sie zu DVD. Bestätigen Sie Ihre Wahl mit der Taste OK. Wenn Sie zum TV-Modus zurückkehren wollen, wiederholen Sie diesen Vorgang und wählen statt DVD die Option TV. 9.2. DVD einlegen HINWEIS! Der integrierte DVD-Player unterstützt nur Medien mit einem Durchmesser von 12 cm. Stecken Sie keine Medien mit einem kleineren oder größeren Durchmesser in den DVD-Schacht, um eine Beschädigung zu vermeiden. Die DVD muss mit der bedruckten Seite nach vorne (Vorderseite des LCD-TVs) gerichtet sein. Legen Sie die DVD mit der bedruckten Seite nach vorne in den DVD-Schacht. Ist das LCD-TV auf den DVD-Modus eingestellt, wird die DVD automatisch erkannt und eingezogen. Auf dem Bildschirm erscheint die Anzeige LADEN. Im Normalfall wird die Wiedergabe automatisch gestartet. HINWEIS! In einigen Fällen kann es erforderlich sein, die Wiedergabe manuell zu starten. Drücken Sie dazu die Wieder- gabetaste . 9.3. Bedienung über den LCD-TV Über die Bedientasten am LCD-TV stehen Ihnen folgende Funktionen zur Verfügung: STOP-Taste: Wiedergabe beenden / Auswurftaste: DVD aus dem Schacht auswerfen / PLAY-Taste: Wiedergabe starten oder anhalten / PAUSE-Taste: Wiedergabe anhalten Um weitere Funktionen einzustellen oder Befehle einzugeben, müssen Sie die mitgelieferte Fernbedienung benutzen. 9.4. Bedienung über die Fernbedienung Über die Fernbedienung stehen Ihnen folgende Funktionen zur Verfügung: DISPLAY: Ein-/Ausblenden des OSD-Menüs (im Stop-Modus) / Zeitanzeige (bei der Wiedergabe) : Schneller Rücklauf; Zeitlupenfunktion rückwärts (bei unterbrochener Wiedergabe mit der Taste ); : Schneller Vorlauf ; Zeitlupenfunktion vorwärts (bei unterbrochener Wiedergabe mit der Taste ); HINWEIS! Um die Zeitlupenfunktion zu aktivieren, müssen Sie zunächst die Wiedergabe der DVD mit der Taste un- terbrechen. Anschließend können Sie mit den Tasten und in Zeitlupe vor- und zurückspulen. Durch mehrmaliges Drücken der Tasten und variiert die Zeitlupengeschwindigkeit (1/2, 1/4, 1/8 und 1/16). Während der Zeitlupenwiedergabe ist kein Ton zu hören. : Keine Funktion; : Wiedergabe stoppen; : Wiedergabe starten; : Wiedergabe unterbrechen ; ACHTUNG! Bitte vermeiden Sie ein langfristiges Anzeigen eines Standbildes, um eine Beschädigung des Geräts durch Einbrennen zu vermeiden. : nächster Titel/nächstes Kapitel; : an den Anfang des Titels/Kapitels; vorheriger Titel/vorheriges Kapitel ZOOM: Bild vergrößern / verkleinern REPEAT: Wiederholfunktion ROOT: Hauptmenü aufrufen TITLE: Titelmenü aufrufen und schließen (sofern verfügbar) INFO: Anzeige der Zeit des abgelaufenen Titels, Titel Restzeit, abgelaufenes Kapitel, Kapitel Restzeit; gewählte Ton- spur, gewählter Untertitel RETURN: Zurück zum Hauptmenü40 9.5. Menüsystem im DVD-Modus Um das Menü des DVD-Players aufzurufen, müssen Sie zunächst zum DVD-Modus umschalten. Benutzen Sie dazu die Taste SOURCE. Das DVD Menüsystem rufen Sie mit der Taste DISPLAY auf. Eine eventuell eingelegte DVD muss sich dazu im Stopp-Modus befinden. Mit den Navigationstasten wählen Sie eine der Optionen VIDEO, SPRACHE oder VOREINSTELLUN- GEN. Mit der Taste oder OK gelangen Sie dann in das jeweilige Untermenü. Mit den Tasten wählen Sie eine Option innerhalb des Untermenüs. Mit der Taste oder OK gelangen Sie zu den Einstellmöglichkeiten. Wählen Sie nun mit den Tasten eine Einstellung und bestätigen Sie mit OK. Mit der Taste RETURN gelangen Sie innerhalb des DVD Menüs schrittweise zurück. Um das Menü zu verlassen, drücken Sie erneut die Taste DISPLAY.

Video Sprache - - Video - Setup - - TV - System Voreinst. Menüpunkt Beschreibung TV-SYSTEM Es steht nur die Auswahl PAL zur Verfügung. Ein NTSC-Signal wird auf dem Bildschirm in PAL umgewandelt.

Video Sprache - - Sprache einstellen - - OSD-Sprache Audio Disk Menü Untertitel Voreinst. Menüpunkt Beschreibung OSD-SPRA- CHE Hier wählen Sie die Sprache des OSD-Menüs. Bestätigen Sie mit OK, damit sich die Sprache um- stellt. AUDIO Hier treffen Sie die Voreinstellung für die gesprochene Sprache auf der DVD bzw. stellen auf diese Sprache um. Falls die gewählte Sprache nicht auf der DVD vorhanden ist, wird sie in der Hauptsprache der DVD wiedergegeben. Sie können die Audio-Sprache auch mit der Taste LANG umstellen. Dies kann auch während der Wiedergabe einer DVD geschehen.DE

Menüpunkt Beschreibung DISK MENÜ Hier treffen Sie die Voreinstellung für die Sprache des DVD-Menüs bzw. stellen auf diese Sprache um. Falls die gewählte Sprache nicht auf der DVD vorhanden ist, wird das Disk Menü in der Hauptspra- che der DVD angezeigt. UNTERTITEL Hier treffen Sie die Voreinstellung für die Untertitelsprache auf der DVD bzw. stellen auf diese Sprache um. Falls die gewählte Sprache nicht auf der DVD vorhanden ist, wird die erste Untertitelsprache der DVD angezeigt.

9.5.3. Menü Voreinst.

Video Sprache - - Voreinstellungen - - Grundeinst. Downmix Sperrfunktion Passwort SPDIF Ausgang Voreinst. Menüpunkt Beschreibung GRUND- EINST. ZURÜCKSET- ZEN Bestätigen Sie ZURÜCKSETZEN mit OK, um das DVD-Menü auf die Werkseinstellung zurückzustellen. Die Sperrfunktion und das Kennwort (siehe unten in dieser Tabelle) werden nicht zurückgestellt. DOWNMIX Falls Sie die Audio-Ausgänge benutzen, können Sie in diesem Menü hierfür Einstellungen vorneh- men. SURROUND Es wird ein Surround-Ton ausgegeben. STEREO Es wird ein Stereoton ausgegeben. SPERRFUNK- TION Hier stellen Sie die Freigabeklasse für DVDs ein (Elternkontrolle). Einige DVDs und CDs sind mit Verschlüsselungssignalen der von der „Motion Picture Association“ etablierten Freigabeklassen kodiert. Die acht Freigabeklassen lauten: 1 KIND Auch für kleine Kinder geeignet. 2 G („General“) für alle Altersgruppen. 3 PG („Parental Guidance“) elterliche Aufsicht empfohlen. 4 PG 13 Elterliche Aufsicht strengstens empfohlen; einige Szenen für Jugendliche un- ter 13 nicht geeignet. 5 PGR („Parental Guidance Restriction“) für Jugendliche unter 17 elterliche Aufsicht empfohlen. 6 R („Restriction“) für Jugendliche unter 17 elterliche Aufsicht strengstens emp- fohlen. 7 NC 17 Nicht für Jugendliche unter 17 Jahren. 8 ERWACHSE- NER Nur für Erwachsene Wurde eine DVD z. B. mit der Freigabeklasse 7 (NC 17) oder 8 (Erwachsene) kodiert und Sie haben eine der Freigabeklassen 1 bis 6 eingestellt, so erscheint nach Erkennung der Freigabeklasse eine Meldung und es muss das Kennwort eingegeben werden. Um die Freigabeklasse zu ändern, müssen Sie das Kennwort eingeben (siehe nächster Abschnitt).42 Menüpunkt Beschreibung PASSWORT ÄNDERN Bestätigen Sie ÄNDERN. ALTES PASSWORT Geben Sie mit den Zifferntasten das alte Passwort ein. Im Auslieferungszustand ist dies: „0000“. NEUES PASSWORT Geben Sie ein neues Passwort mit vier Ziffern ein. PASSWORT BESTÄ- TIGEN Geben Sie das neue Passwort noch einmal ein. WICHTIG! Notieren Sie sich das neue Kennwort. Es wird beim Zurücksetzen in die Werkseinstellungen nicht zurückgesetzt. Sollten Sie das Kennwort vergessen haben, setzen Sie sich mit unserem Service in Verbindung, um das Master-Passwort zu erfragen. SPDIF OUTPUT Sie können die Option auf PCM oder RAW einstellen. PCM Standardformat zur Ausgabe eines Stereoformats RAW Zur Ausgabe eines digitalen Datenstroms, z.B. an eine Endstufe mit Dolby Di- gital-Decoder. 9.6. Navigieren auf Video, MP3- und JPEG-Datenträgern Auf Video, MP3- und JPEG-Datenträgern können die Musik-Titel bzw. Bilder wie auf einem Datenmedium in Ordnern zu- sammengefasst sein. Legen Sie ein Wiedergabemedium mit Video, MP3- oder JPEG-Daten ein. Auf dem Bildschirm erscheint ein Menü mit der obersten Ordnerstruktur. Sofern der Datenträger Ordner enthält, werden sie untereinander aufgeführt. Die Fläche des aktiven Ordners oder der aktiven Datei erscheint orange unterlegt. Gehen Sie mit den Pfeiltasten in einen der Ordner und bestätigen Sie mit OK. Ggf. öffnen sich weitere Unterordner. In diesem Fall können Sie mit der linken Pfeiltaste oder über den obersten Menüpunkt zum übergeordneten Menü zurückgehen. Um ein Video zu sehen, einen Titel zu hören oder ein Bild zu sehen, wählen Sie die Datei aus und bestätigen Sie mit oder OK.

Bei JPEG-Bildern erhalten Sie auf der rechten Seite des Menüs eine Bildvorschau. Wählen Sie ein Bild aus und bestätigen Sie mit OK, um es sich groß anzeigen zu lassen. Alle Bilder des aktiven Ord- ners werden ab dem ausgewählten Bild nacheinander angezeigt, wenn Sie die Wiedergabe-Taste drücken. Wenn Sie während der Wiedergabe die Pfeiltasten drücken, drehen Sie das Bild. Wird eine der Pfeilasten gedrückt, wird das nächste Bild angezeigt. Bitte beachten Sie, dass sehr große Bilder u. U. nicht dargestellt werden können. 9.7. Navigieren auf einer Audio-CD Legen Sie eine Audio-CD ein. Auf dem Bildschirm erscheint ein Menü mit der Auflistung aller enthaltenen Titel. Es werden alle Titel mit einem CDDA-Symbol angezeigt. Wählen Sie mit den Pfeiltasten einen Titel und bestätigen Sie mit oder OK. Während der Wiedergabe wird rechts oben der Pegel der einzelnen Frequenzbänder angezeigt. Nach Beendigung eines Titels startet automatisch der darauf folgende Titel. In der obersten Zeile wird die Nummer des aktuell gewählten Titels und die Anzahl aller Titel angezeigtDE

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausge- hen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufge- führten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an! Fehler Maßnahmen Es erscheint kein Bild und es ist kein Ton zu hören.

• Überprüfen Sie, ob das Netzkabel richtig an der Steckdose angeschlossen ist.

• Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.

• Kontrollieren Sie, ob der Netzschalter auf der Unterseite des Geräts eingeschal- tet ist. Es erscheint kein Bild von AV. • Überprüfen Sie, ob Kontrast und Helligkeit korrekt eingestellt sind.

• Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.

• Überprüfen Sie, ob die richtige AV-Quelle angewählt ist.

• Eine Eingangsquelle, die Sie mit MODE anwählen möchten, muss im Menü QUELLE markiert sein. Es ist kein Ton zu hören. • Vergewissern Sie sich, dass die Lautstärke nicht auf Minimum steht.

• Vergewissern Sie sich, dass die Stummschaltung nicht aktiviert ist. Drücken Sie dazu die Taste oben links auf der Fernbedienung mit dem durchgestrichenen Lautsprechersymbol.

• Prüfen Sie, ob ein Kopfhörer angeschlossen ist.

• Haben Sie einen Sat-Receiver oder DVD-Player über einen Scartkabel am Fern- seher angeschlossen, prüfen Sie, ob das Kabel fest in der Scartbuchse sitzt. Es gibt kein Bild oder keinen Ton. Es sind aber Geräusche zu hören.

• Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist. Das Bild ist nicht deutlich. • Der Empfang ist möglicherweise schlecht.

• Kontrollieren Sie, ob die Antenne angeschlossen ist. Das Bild ist zu hell oder zu dunkel. • Überprüfen Sie die Einstellungen von Kontrast und Helligkeit. Das Bild ist nicht scharf. • Der Empfang ist möglicherweise schlecht.

• Kontrollieren Sie, ob die Antenne angeschlossen ist.

• Überprüfen Sie die Einstellungen der Schärfe und Rauschreduktion im Menü BILD. Es erscheint ein Doppel- oder Drei- fachbild.

• Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist.

• Es gibt möglicherweise von Bergen oder Gebäuden reflektierte Wellen. Das Bild ist gepunktet. • Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neon- leuchten, etc. vor.

• Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Legen Sie die Kabel weiter auseinander. Es erscheinen Streifen am Bild- schirm oder die Farben verblassen.

• Liegt eine Interferenz von einem anderen Gerät vor?

• Übertragungsantennen von Radiostationen oder Antennen von Funkamateu- ren und tragbare Telefone können auch Interferenzen verursachen.

• Betreiben Sie das Gerät so weit weg wie möglich von dem Gerät, das die Inter- ferenz möglicherweise verursacht. Der Multifunktionstaster MODE am Gerät funktionieren nicht

• Eventuell ist die Kindersicherung aktiviert. Die Fernbedienung funktioniert nicht.

• Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und richtig eingelegt sind.

• Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist.

• Schalten Sie das Gerät mit dem Netzschalter an der Unterseite des Gerätes aus und wieder ein. Die Disk läuft nicht an, obwohl (PLAY) gedrückt ist, oder stoppt sofort wieder.

• Ist die Disk mit der beschrifteten Seite nach vorne eingelegt?

• Prüfen Sie, ob die Disk beschädigt ist, indem Sie eine andere Disk einlegen. Falls die Disk verschmutzt ist, wischen Sie sie mit einem weichen, trockenen Tuch von der Mitte zum Rand vorsichtig ab.

• DVD: Hat die DVD den richtigen Regionalcode (2)?

• Es hat sich Kondenswasser gebildet; geben Sie dem Gerät ein bis zwei Stun- den Zeit zum Trocknen.44 10.1. Benötigen Sie weitere Unterstützung? Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kon- takt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Welche externen Geräte sind angeschlossen?

• Welche Meldungen erscheinen auf dem Bildschirm?

• Bei welchem Bedienungsschritt ist das Problem aufgetreten?

• Falls Sie einen PC an das Gerät angeschlossen haben: − Wie sieht Ihre Rechnerkonfiguration aus? − Welche Software haben Sie beim Auftreten des Fehlers verwendet?

• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit. 10.2. Pixelfehler bei LCD-TVs Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen. Bei Aktiv Matrix TFTs mit einer Auflösung von 1366 x 768 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. 3,1 Mio. Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen An- zahl von Transistoren und des damit verbundenen äußerst komplexen Ferti- gungsprozesses kann es vereinzelt zu einem Ausfall oder zur fälschlichen An- steuerung von Pixel bzw. einzelnen Sub-Pixel kommen. Pixelfehlerklasse Fehlertyp 1 ständig leuchtender Pixel Fehlertyp 2 ständig schwarzer Pixel Fehlertyp 3 defekter Subpixel leuchtend schwarz

n*=1,5 Die erlaubte Anzahl von Fehlern der o. g. Typen in jeder Fehlerklasse bezieht sich auf eine Million Pixel und muss ent- sprechend der physikalischen Auflösung der Displays umgerechnet werden. Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse). 5 Pixel Zeilen Sub-Pixel Pixel blau grün rot 5 PixelDE

10.3. Reinigung Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern: WARNUNG! Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.

• Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV- Gerät korrekt aufgestellt haben.

• Falls die Hochglanzpolierung schmutzig wird, wischen Sie zunächst den Staub ab. Wischen Sie dann sanft mit einem Reinigungstuch nach. Wenn Sie nicht erst den Staub abwischen, oder Sie die Hochglanzpolierung zu stark abwi- schen, könnte die Hochglanzpolierung zerkratzt werden

• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.

• Achten Sie darauf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfärbun- gen verursachen.

• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.

• Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um den LCD-TV zu transportieren. ACHTUNG! Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäu- ses.

Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Mate- rialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können. Gerät Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Entsprechend ge- setzlicher Regelungen sind Altgeräte einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät ent- haltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung. Batterien Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden46

12. Technische Daten / Produktdatenblatt

LCD-TV Gerätebezeichnung P12163 (MD 21255) Nennspannung 220 - 240 V ~ 50 Hz Bildschirmgröße 69,9 cm (27,5“) LCD; 16:9-Display Leistungsaufnahme max. 40 Watt Leistungsaufnahme Standby < 0,5 W Leistungsaufnahme im Aus-Zustand 0 W Ausgangsleistung Lautsprecher 2 x 6 W RMS Physikalische Auflösung 1366 x 768 TV-System PAL, SECAM, B/G, D/K, I, L/L‘ Programmplätze 199 (ATV), 10.000 (DTV) Kanäle VHF (Band I/III) UHF (BAND U) HYPERBAND KABEL-TV (S1-S20) / (S21-S41) DVB-T (free to air) HD DVB-C DVB-S2 Anschlüsse Antennenanschluss (analog TV, DVB-T oder DVB-C) Satellitenanschluss 1 x USB Anschluss Common Interface (CI+) Slot Video 2 x HDMI® In mit HDCP-Entschlüsselung 1 x SCART 1 x VGA (15 Pin D-Sub, YUV) Composite Video In (Cinch) Audio Stereo Audio In für Composite Video, YUV, VGA (Cinch) Kopfhörerausgang (3,5 mm Klinke) Digital Audio Out (SPDIF) (koaxial)DE

Laufwerke / Speichermedien Laufwerke USB, Disk, Common Interface (CI+) Slot Unterstützte Formate über USB

Foto: JPG, JPEG, BMP, PNG Musik: MP3, WMA Film: MPEG 1/2/4, MKV, Xvid, MOV, TS, AVI Kapazitätsgrößen USB max. 1 TB Unterstützte Formate über DVD

Foto: JPG Musik: MP3 Film: MPEG 1/2/4, Xvid Kompatible Diskformate DVD+R/RW, DVD-R/RW, CD-R, CD-RW Laserleistung DVD-Spieler Laser Klasse 1 HINWEIS! Es gibt heute viele, zum Teil nicht standardisierte CD-Aufnahmeverfahren und Kopierschutz-verfahren, sowie unterschiedliche CD-R- und CD-RW-Rohlinge. Darum kann es in Einzelfällen zu Einlesefehlern oder -verzögerungen kommen. Dies ist kein Defekt des Geräts. Wenn Sie Audio-CDs verwenden, achten Sie auf den Aufdruck COMPACT DIGITAL AUDIO Fernbedienung Übertragungsart Infrarot LED-Klasse 1 Batterientyp 2 x 1,5V AAA Abmessungen / Umgebungstemperaturen Zulässige Umgebungstemperatur +5 °C - +35 °C Zulässige relative Luftfeuchtigkeit 20 % - 85 % Abmessungen ohne Fuß (B x H x T) ca. 639 x 432 x 186 mm Abmessungen mit Fuß (B x H x T) ca. 639 x 394 x 66 mm Gewicht ohne Fuß ca. 5,6 Kg Gewicht mit Fuß ca. 5,1 Kg Wandmontage Vesa Standard, Lochabstand 100 x 100 mm

Aufgrund der Vielzahl unterschiedlicher Codecs, kann die Wiedergabe aller Formate nicht gewährleistet werden.

Wandhalterung nicht im Lieferumfang enthalten. Achten Sie bei der Montage darauf, dass Schrauben der Größe M4 verwendet werden. Die Länge der Schraube ergibt sich aus der Dicke der Wandhalterung zuzüglich 5 mm.48

Copyright © 2014 Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Ge- nehmigung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung. Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles End- gerät laden.5051 von 52

1 Das Erste HD (Nachrichten/Aktuelles) DVB-S2

1 Das Erste HD (Nachrichten/Aktuelles)DVB-S2

1 Das Erste HD (Nachrichten/Aktuelles) DVB-S2

02:32 Other Neen Titel Artiest Album 0001. Titel 1 Artiest 1 Album 1 0002. Titel 2 Artiest 2 Album 2 0003. Titel 3 Artiest 3 Album 3 0004. Titel 4 Artiest 4 Album 4

8. EPG ( elektronische programmagids)
