BEDIENUNGSANLEITUNG MD 30724 LIFE P12176 MEDION

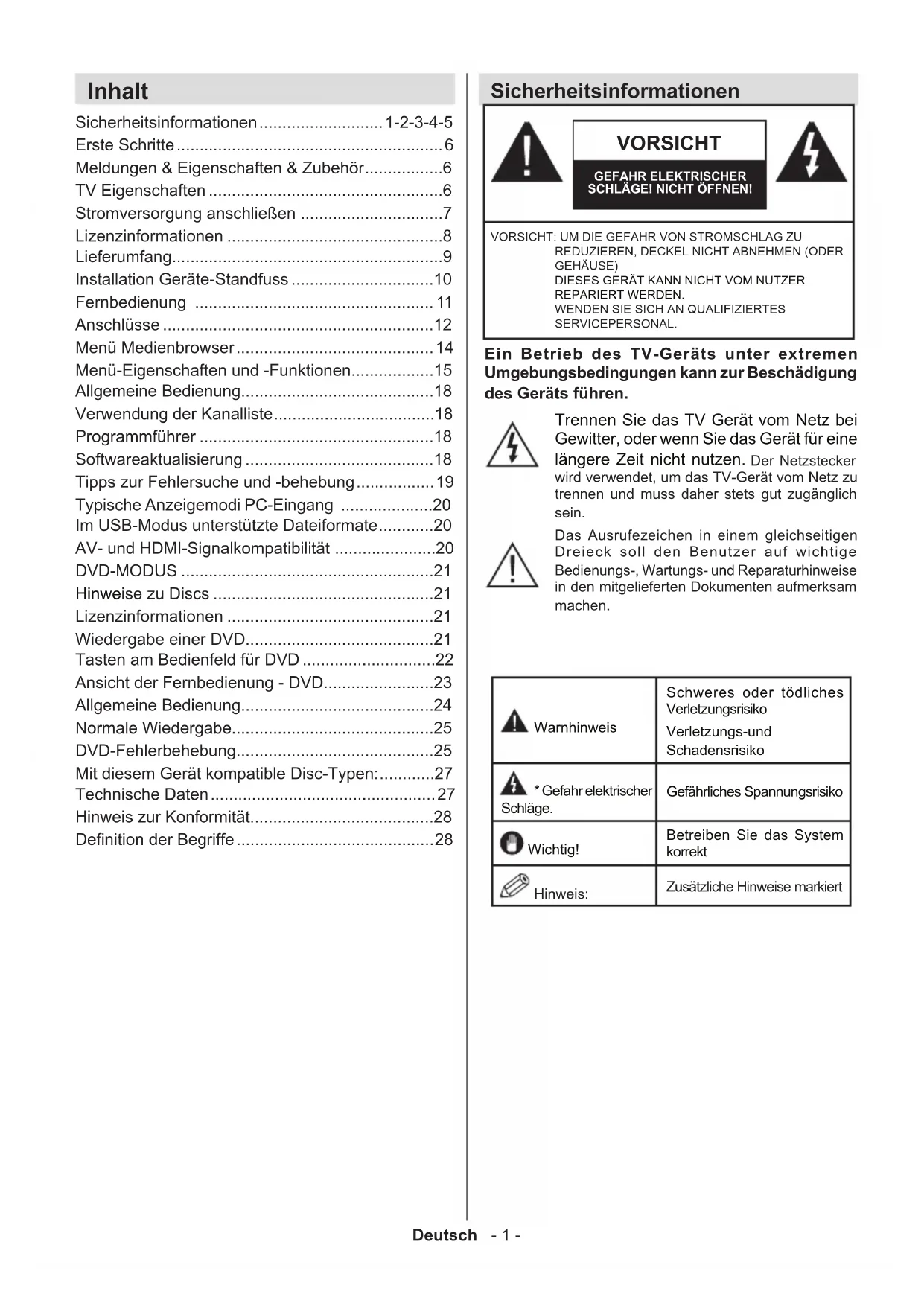

• P12176 (MD 30724) Bedienungsanleitung Mode d‘emploi Istruzioni per l‘uso Handleiding MD30724 DE FR IT NL eCom RC Cover.indd 1MD30724 DE FR IT NL eCom RC Cover.indd 1 18.12.2013 11:47:1518.12.2013 11:47:15Deutsch - 1 - Sicherheitsinformationen Ein Betrieb des TV-Geräts unter extremen Umgebungsbedingungen kann zur Beschädigung des Geräts führen. VORSICHT GEFAHR ELEKTRISCHER SCHLÄGE! NICHT ÖFFNEN!VORSICHT: UM DIE GEFAHR VON STROMSCHLAG ZU REDUZIEREN, DECKEL NICHT ABNEHMEN (ODER GEHÄUSE) DIESES GERÄT KANN NICHT VOM NUTZER REPARIERT WERDEN. WENDEN SIE SICH AN QUALIFIZIERTES SERVICEPERSONAL. Trennen Sie das TV Gerät vom Netz bei Gewitter, oder wenn Sie das Gerät für eine längere Zeit nicht nutzen. Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein.Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs-, Wartungs- und Reparaturhinweise in den mitgelieferten Dokumenten aufmerksam machen. Inhalt Sicherheitsinformationen p. 1
• -2-3-4-5 Erste Schritte p. 6
• Meldungen & Eigenschaften & Zubehör p. 6
• TV Eigenschaften p. 6
• Stromversorgung anschließen p. 7
• Lizenzinformationen p. 8
• Lieferumfang p. 9
• Installation Geräte-Standfuss p. 10
• Fernbedienung p. 11
• Anschlüsse p. 12
• Menü Medienbrowser p. 14
• Menü-Eigenschaften und -Funktionen p. 15
• Allgemeine Bedienung p. 18
• Verwendung der Kanalliste p. 18
• Programmführer p. 18
• Softwareaktualisierung p. 18
• Tipps zur Fehlersuche und -behebung p. 19
• Typische Anzeigemodi PC-Eingang p. 20
• Im USB-Modus unterstützte Dateiformate p. 20
• AV- und HDMI-Signalkompatibilität p. 20
• DVD-MODUS p. 21
• Hinweise zu Discs p. 21
• Lizenzinformationen p. 21
• Wiedergabe einer DVD p. 21
• Tasten am Bedienfeld für DVD p. 22
• Ansicht der Fernbedienung - DVD p. 23
• Allgemeine Bedienung p. 24
• Normale Wiedergabe p. 25
• DVD-Fehlerbehebung p. 25
• Mit diesem Gerät kompatible Disc-Typen: p. 27
• Technische Daten p. 27
• Hinweis zur Konformität p. 28
• Denition der Begriffe WarnhinweisSchweres oder tödliches VerletzungsrisikoVerletzungs-und Schadensrisiko * Gefahr elektrischer Schläge.Gefährliches Spannungsrisiko Wichtig!Betreiben Sie das System korrekt Hinweis:Zusätzliche Hinweise markiertDeutsch - 2 - Bestimmungsgemäßer Gebrauch p. 28

• Dieses Gerät dient ausschließlich zum Empfang und zur Wiedergabe von Fernsehprogrammen sowie der Wieder- gabe von Inhalten von USB-Medien. Die unterschiedlichen Anschlussmöglichkeiten ermöglichen eine zusätzliche Erweiterung der Emp fangs- und Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder, PC etc.). Jede andere Verwendung ist nicht ordnungsgemäß.

• Die Haftung bei nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen.

• Eigene Umbauten sind verboten.

• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.

• Dieses Gerät ist nicht als Datenmonitor für Büroarbeitsplätze geeignet.

• Dieses Gerät ist für den Privatgebrauch gedacht und nicht für industrielle oder kommerzielle Nutzung vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen kann die Be schädigung Ihres Gerätes zur Folge haben. Sicherheitshinweise Betriebssicherheit

• Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Per- son beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder soll- ten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. WARNUNG! Halten Sie das Verpackungsmaterial, wie z. B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen. WARNUNG! Öffnen Sie niemals das Gehäuse des LCD-TVs (elektrischer Schlag, Kurzschluss- und Brandgefahr)! WARNUNG! Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs ein (elektrischer Schlag, Kurzschluss und Brandgefahr)!

• Schlitze und Öffnungen des LCD-TVs dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!

• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.

• Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit op- tischen Geräten. VORSICHT! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschuhen die geborstenen Teile ein. Waschen Sie anschließend Ihre Hände mit Seife, da nicht aus- zuschließen ist, dass Chemikalien austreten können. Senden Sie die Bruchteile zur fach- gerechten Entsorgung an Ihr Service Center.

• Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädi- gungen zu vermeiden.

• Wenden Sie sich an den Kundendienst, wenn: − das Netzkabel angeschmort oder beschädigt ist − Flüssigkeit in das Gerät eingedrungen ist − das Gerät nicht ordnungsgemäß funktioniert − das Gerät gestürzt, oder das Gehäuse beschädigt ist − Rauch aus dem Gerät aufsteigtDeutsch - 3 - Aufstellungsort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völ- lig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Ge- ruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir ha- ben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden.

• Halten Sie Ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.

• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät be- schädigen könnten.

• Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkippen und die Flüs- sigkeit kann die elektrische Sicherheit beeinträchtigen. VORSICHT!! Kerzen und andere offenen Flammen müssen zu jeder Zeit von diesem Produkt fern ge- halten werden, um das Ausbreiten von Feuer zu verhindern.

• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.

• Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden.

• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Au- gen zu schonen.

• Der optimale Betrachtungsabstand beträgt 3 mal die Bildschirmdiagonale. Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.

• Im Falle einer notwendigen Reparatur wenden Sie sich ausschließlich an unsere autorisierten Servicepartner.

• Stellen Sie sicher, dass bei Ersatzteilen nur die vom Hersteller angegebenen benutzt werden. Die Benutzung von unpassenden Ersatzteilen kann zur Beschädigung des Gerätes führen. Umgebungstemperatur

• Das Gerät kann bei einer Umgebungstemperatur von +5 °C bis +35 °C und bei einer relativen Luftfeuchtigkeit von 20 % - 85 % (nicht kondensierend) betrieben werden.

• Im ausgeschalteten Zustand kann der LCD-TV bei -20 °C bis +60 °C gelagert werden.

• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquel- len (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstörungen zu vermei- den. WARNUNG! Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des LCD-TVs kommen, die einen elektrischen Kurz- schluss verursachen kann.

• Ziehen Sie während eines Unwetters oder wenn das Gerät für längere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse.Deutsch - 4 - Sicherheit beim Anschließen

1.5.1. Stromversorgung

• Auch bei ausgeschaltetem Netzschalter sind Teile des Gerätes unter Spannung. Um die Strom- versorgung zu Ihrem LCD-TV zu unterbrechen oder das Gerät gänzlich von Spannung frei zu schalten, trennen Sie das Gerät vollständig vom Netz. WARNUNG! Öffnen Sie nicht das Gehäuse des Geräts. Bei geöffnetem Gehäuse besteht Lebensge- fahr durch elek trischen Schlag. Es enthält keine zu wartenden Teile.

• Betreiben Sie das LCD-TV nur an geerdeten Steckdosen mit 220 - 240 V ~ 50 Hz. Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, fragen Sie bei Ihrem Energieversorger nach.

• Die Steckdose muss sich in der Nähe des LCD-TVs befinden und leicht erreichbar sein.

• Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.

• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihren LCD-TV vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.

• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten. Umgang mit Batterien WARNUNG! Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge haben könnte. Befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern. Sollten Batterien verschluckt worden sein, suchen Sie sofort einen Arzt auf.

• Laden Sie Batterien niemals auf (es sei denn, dies ist ausdrücklich angegeben).

• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.

• Schließen Sie die Batterien niemals kurz.

• Setzen Sie Batterien niemals übermäßiger Wärme wie durch Sonnenschein, Feuer oder derglei- chen aus!

• Zerlegen oder verformen Sie die Batterien nicht. Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit ei- ner großen Menge klaren Wassers und suchen Sie sofort einen Arzt auf.

• Vermeiden Sie starke Stöße und Erschütterungen.

• Vertauschen Sie niemals die Polarität.

• Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus würde sich die schwäche- re Batterie zu stark entladen.

• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.

• Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht be- nutzt wird.

• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des glei- chen Typs.Deutsch - 5 -

• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

• Bei Bedarf reinigen Sie die Batterie- und Gerätekontakte vor dem Einlegen. Hinweise zur Konformität Das LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit. Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV- Richtlinien 2004/108/EG, der Richtlinie für Niederspannungsgeräte 2006/95/EG und der Richtlinie 2011/65/EU (Rohs 2). Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse). Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Öko-Design Richtlinie 2009/125/EG (Verordnung 642/2009). Der DVD-Spieler Der DVD-Spieler ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheits- system ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert. Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem des Geräts.Erste Schritte Deutsch - 6 - Meldungen & Eigenschaften & Zubehör Umweltinformationen Dieses TV-Gerät wurde so konstruiert, dass es die Umwelt schützt und weniger Energie verbraucht. Um den Energieverbrauch zu senken, gehen Sie wie folgt vor: Wenn Sie den Öko-Modus auf Ein setzen, schaltet das Gerät in den stromsparenden Modus um. Die Energieparmodus Einstellungen benden sich im Abschnitt "Bild" des Hauptmenüs. Ist dies nicht der Fall, können die Einstellungen nicht geändert werden. Wenn Sie die Option “Bild aus” ausgewählt haben wird eine Meldung erscheinen und der Bildschirm sich nach 3 Sekunden abschalten. Schalten Sie das Gerät aus oder ziehen Sie den Netzstecker, wenn das TV-Gerät nicht verwendet wird. Dies wird auch den Energieverbrauch reduzieren. Standby-Meldungen Wenn das Fernsehgerät für 5 Minuten keinen Eingangssignal empfängt (z.B. von einer Antenne oder HDMl Quelle), wird sich das TV-Gerät in Standby versetzen. Wenn Sie das TV-Gertät wieder einschalten wollen drücken Sie die Ein Taste auf der Fernbedienung.Bestätigen Sie die eingeblendete Meldung mit OK.Sollten Sie das TV-Gerät für vier Stunden nicht benutzen wird es sich automatisch in den Standby versetzen. Wenn Sie das TV-Gerät wieder anschalten erscheint eine Meldung. Wählen Sie WEITER und drücken Sie OK um fortzufahren. TV Eigenschaften

• Vollintegriertes Digital Terrestrisch-/Kabel-TV-Gerät (DVB-T/C).

• HDMI Anschlüsse zum Anschluss digitaler externer Geräte.

• USB zum Abspielen von Medien von einem USB Gerät.

• Scart-Buchse zum Anschluss von analogen externen Geräten.

• Manuelle Sendereinstellung.

• Automatische Abschaltung nach bis zu sechs Stunden.

• Automatische Stummschaltung, wenn keine Übertragung stattndet.

• AVL (Automatische Tonbegrenzung).

• PLL (Frequenzsuche).

• Spielemodus (Optional). Zubehör im Lieferumfang

• Bedienungsanleitung TV-Bedientasten & Betrieb Erste Schritte Standby-LED NetzanschlusskabelDeutsch - 7 - TV-Bedientasten & Betrieb

3. Programm/Lautstärke/AV/Standby-Schalter

Der Kontrol-Schalter ermöglicht Ihnen die Lautstärke / Programme / Quellen und Standby-Ein-Funktionen des Fernsehers zu steuern. Um die Lautstärke zu ändern: Erhöhen Sie die Lautstärke durch Drücken der Taste nach oben. Verringern Sie die Lautstärke durch Drücken der Taste nach unten. Kanal wechseln: Kanal wechseln: Blättern Sie durch die gespeicherten Kanäle durch Drücken der Taste nach oben oder unten Zum Ändern der Signalquelle: Drücken Sie die Mitte der Taste zweimal, nun erscheint die Quellenliste auf dem Bildschirm. Sie können durch die Quellenliste blättern indem Sie das Rad nach oben oder unten bewegen. TV ausschalten: Drücken Sie die Mitte der Taste und halten Sie sie für ein paar Sekunden gedrückt. Der Fernseher wird in den Standby-Modus versetzt. Der “ ”, -Schalter dient zum Ein- und Ausschalten des TV-Geräts. Legen Sie die Batterien in die Fernbedienung ein Nehmen Sie die Abdeckung an der Rückseite der Fernbedienung vorsichtig ab. Legen Sie zwei Batterien vom Typ AAA ein. Achten Sie auf die richtige Polarität der Batterien. Stromversorgung anschließen WICHTIG: Das Gerät ist nur für den Betrieb mit 220-240V Wechselspannung bei einer Frequenz von 50 Hz ausgelegt. Geben Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Raumtemperatur der Umgebung anzupassen, bevor Sie es einstecken. Stecken Sie das Netzkabel in eine Netzsteckdose. Anschluss der Antenne Schließen Sie den Antennen- oder Kabel-TV-Stecker an die Buchse ANTENNENEINGANG (ANT) an der Rückseite des TV-Geräts an. NetzschalterDeutsch - 8 - Informationen über die Entsorgung von Altgeräten und Batterien Diese Symbole zeigen an, dass das elektrische oder elektronische Gerät am Ende seiner Nutzungsdauer nicht als normaler Haushaltsmüll entsorgt werden dürfen. Wenn Sie dieses Produkt oder Batterien entsorgen wollen, beachten Sie bitte die Sammelsysteme und –einrichtungen für die entsprechende Wiederverwertung. Hinweis: Das Zeichen Pb unter dem Batteriensymbol zeigt an,dass diese Batterie Blei enthält. Produkte Batterie Technische Daten TV-Übertragung PAL B/G D/K K Empfangskanäle

Maximale Anzahl einstellbarer Kanäle

Kanalanzeige Bildschirmanzeige RF-Antenneneingang 75 Ohm (nicht geregelt) Operating Voltage 220-240V AC, 50 Hz. Audio Deutsch+Nicam Stereo Audio Ausgangsleitung (WRMS.) (10% THD) 2 x 6 Stromverbrauch 65 W Gewicht 7,0 Kg Gerätemaße (mit Fuß) (BxHxT) 747 x 493 x 185 mm Gerätemaße (ohne Fuß) (BxHxT) 747 x 458 x 68 mm Betriebstemperaturen und Luftfeuchtigkeit 0 – 40 Grad Celsius, maximal 85% Luftfeuchtigkeit Lizenzinformationen Hergestellt unter Lizenz der Dolby Laboratories.

INHABER DER MARKENZEICHEN

“Dolby” und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories. „HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen der HDMI Licensing LLC.“Deutsch - 9 - Lieferumfang LCD-LED-Backlight-TV MEDIA EXIT DISPLAY SIZE LANG INFO SLEEPPRESET FAV MENU EPG RETURNSOURCE

abc def ghi jkl mnopqrs tuv wxyz Fernbedienung Batterien: 2 x AAA Bedienungsanleitung HINWEIS: Prüfen Sie den Lieferumfang direkt nach dem Erwerb. Stellen Sie sicher, dass alle Zubehörteile enthalten sind.Deutsch - 10 - Installation Geräte-Standfuss HDMI, das HDMI Logo sowie High-Denition Multimedia Interface sind eingetragene Warenzei- chen der HDMI Licensing LLC. Technische und optische Änderungen sowie Druckfehler vorbehalten.Erste Schritte Deutsch - 11 - Teletext Drücken Sie zum öffnen des Teletextes die Taste ” auf Ihrer Fernbedienung. Drücken Sie erneut, um Mix-Modus zu aktivieren. Drücken Sie nochmals diese Taste, um den Modus wieder zu verlassen. Folgen Sie den Anweisungen, die auf dem Bildschirm des digitalen Teletexts angezeigt werden. Fernbedienung MEDIA EXIT DISPLAY SIZE LANG INFO SLEEPPRESET FAV MENU EPG RETURNSOURCE

5. Schneller Rücklauf

10. Untertitel Ein-Aus/Untertitel (im Medienbrowser-

11. Info / Anzeige (im TXT-Modus)

12. Auswahl Bildmodus

14. Return / Rücklauf / Indexseite (im TXT-Modus)

15. Programm weiter / zurück

17. Vorhergehendes Programm

20. OK / Bestätigen / Halten (im TXT-Modus)

21. Lautstärke + / -

23. Elektronischer Programmführer

26. Mono-Stereo Dual I-II / Sprachauswahl

37. Schneller Vorlauf

Die Tasten 1 & 2 können beliebig programmiert werden (Programmplatz oder Eingangsquelle). Wählen Sie zuerst die gewünschte Funktion aus und halten danach die entsprechende Taste für 5 Sekunden gedrückt, bis „Mein Button ist gedrückt“ erscheint. Dies bestätigt die neue Programmierung. Hinweis: Nach jeder „Erstinstallation“ wird die persönliche Tastenprogrammierung gelöscht und in den Auslieferungszustand zurückgesetzt. HINWEIS: Die Reichweite der Fernbedienung beträgt ca. 7 m / 23 ft.Erste Schritte Deutsch - 12 - HINWEIS: Um PC-Audio zu nutzen, müssen Sie die Rot-Weiß-Eingänge benutzen. Wenn ein externes Gerät über den SCART-Anschluss angeschlossen wird, schaltet das Fernsehen automatisch in den AV-Modus.Wenn Sie gerade DTV-Kanäle empfangen oder im Medienbrowsermodus sind, ist die Ausgabe über die Scart-Buchse nicht verfügbar.Bei Verwendung des Wandmontage-Satzes (optional), empfehlen wir Ihnen, dass Sie vor der Montage an der Wand, alle Ihre Kabel an die Rückseite des Fernsehers anschließen. Sie dürfen nur dann das CI-Modul einsetzen oder herausnehmen, wenn das TV-Gerät ABGESCHALTET ist. Weitere Informationen über die Einstellungen finden Sie in der Bedienungsanleitung des Moduls. Anschluss Typ Kabel Gerät Scart- Anschluss

Rückseite) VGA Anschluss

Rückseite) HDMI Anschluss

Rückseite) SPDIF Anschluss

Rückseite) SIDE AV Seiten-AV Audio / Video Anschluss (Seite) (nicht mitgeliefert) KOPFHÖRER Kopfhörer Anschluss (Seite) USB Anschluss (Seite)

Anschluss (Seite) CAM module AnschlüsseErste Schritte Deutsch - 13 - Ein-/Ausschalten Einschalten des TV-Gerätes Schließen Sie das Netzkabel an ein 220-240V AC- Netz mit 50 Hz an. Bringen Sie den Schalter “ ” in die Position “|”, und das Gerät schaltet automatisch in den Standby- Modus. Die Standby-LED leuchtet auf. Um das TV-Gerät aus dem Standby einzuschalten, Drücken Sie die Taste “ ”, P+ / P- oder eine Zifferntaste auf der Fernbedienung. Drücken Sie die Standby-Taste, um den Fernseher auf Standby-Betrieb zu schalten. TV-Gerät ausschalten Drücken Sie die Taste “ ” auf der Fernbedienung oder drücken Sie für ein paar Sekunden das Rad am TV-Gerät. Das Gerät schaltet in den Standby-Modus. Bringen Sie den Schalter “ ” wie gezeigt in die Position 2, und das Gerät schaltet sich automatisch AUS. Um das TV-Gerät ganz abzuschalten, ziehen Sie den Netzstecker aus der Steckdose. Hinweis: Wenn das TV-Gerät in den Standby-Modus geschaltet wird, kann die LED blinken, um anzuzeigen, dass bestimmte Funktionen wie die Standby-Suche, Download über Antenne oder ein Timer aktiv sind. Die LED kann auch blinken, wenn Sie das TV-Gerät aus dem Standby-Modus einschalten. Erste Installation Nach dem ersten Anschalten erscheint das "Sprachauswahl"-Menü. Wählen Sie die gewünschte Sprache und drücken Sie OK. Folgen Sie nun den Anweisungen auf dem Bildschirm und die Erstinstallation zu beenden. Der Standard-PIN-Code kann sich je nach dem ausgewählten Land ändern. Wenn Sie aufgefordert werden, einen PIN-Code für die Anzeige einer Menü-Option einzugeben, verwenden Sie eine der folgenden Codes: 4725, 0000 oder 1234. Antenneninstallation Wenn Sie die Option ANTENNE im Bildschirm Suchtyp auswählen, sucht das DTV nach digitalen terrestrischen TV-Sendern. HINWEIS: Sie können die Taste MENU drücken, um abzubrechen. Wenn alle Kanäle gespeichert sind, wird die Kanalliste auf dem Bildschirm angezeigt. Wenn Sie die Kanäle nach LCN (*) sortieren wollen, wählen Sie "Ja" und drücken Sie dann OK. Drücken Sie die Taste OK, um die Kanalliste zu schließen und fernzusehen. (*) LCN ist das logische Kanalnummer System, welches verfügbare Sender laut einer erkennbaren Kanal-Sequenz organisiert. Kabelinstallation Wählen Sie die Option "Kabel" und drücken Sie die Taste OK. Um fortzufahren, wählen Sie bitte JA und drücken Sie die Taste OK. Um den Vorgang abzubrechen, wählen Sie NEIN und drücken Sie anschließend die Taste OK. In diesem Bildschirm können Sie die Frequenzbereiche wählen. Geben Sie die Kanalnummer oder -Frequenz über die Zifferntasten ein. Hinweis: Die Erscheinung des Menüs ändert sich mit den ausgewählten Optionen. Medienwiedergabe über USB-Eingang Über die USB-Eingänge am TV-Gerät können Sie eine USB- Festplatte oder einen USB-Speicherstick an das TV-Gerät anschließen. WICHTIG! Sichern Sie Ihre Daten, bevor Sie das USB- Gerät mit dem Fernseher verbinden. Der Hersteller übernimmt keinerlei Haftung für beschädigte oder verlorene Daten. Unter Umständen sind bestimmte Arten von USB-Geräten (z. B. MP3-Player) oder USB-Festplattenlaufwerke/-Speichersticks mit diesem TV-Gerät nicht kompatibel. Das Fernsehgerät unterstützt FAT32 oder NTFS formatierte Festplatten. Stecken Sie das Laufwerk nicht mehrmals schnell hintereinander an- und wieder ab. Dadurch könnten physische Schäden am USB-Player und am USB- Gerät selbst entstehen. Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergegeben wird. Erste Installation (*)Deutsch - 14 - Menü Medienbrowser Sie können auf einer USB-Festplatte gespeicherte Foto-, Musik- und Videodateien wiedergeben, wenn Sie diese an Ihr TV-Gerät anschließen und den Medienbrowser starten. Schließen Sie eine USB-Festplatte an den USB-Eingang seitlich am TV-Gerät an. Wenn Sie im Medienbrowser die Taste MENU drücken, gelangen Sie zu den Bild, Ton und Einstellungen Menüoptionen. Drücken Sie MENU, um diesen Bildschirm zu verlassen. Sie können Ihre Einstellungen für den Medienbrowser mit dem Dialog Einstellungen anpassen. Endlos/Zufallswiedergabe (Taste GRÜN): Starten Sie die Wiedergabe mit und aktivieren Sie Das TV-Gerät spielt die nächste Datei und wiederholt die Liste. Starten Sie die Wiedergabe mit OK und aktivieren Sie die gleiche Datei wird in einer Endloswiedergabe (Wiederholung) wiedergegeben. Starten Sie die Wiedergabe mit OK/ und aktivieren Sie die Datei wird in einer Zufallswiedergabe wiedergegeben.Deutsch - 15 - Menü-Eigenschaften und -Funktionen Inhalt des Bildmenüs Modus Der Bildmodus kann auf eine der folgenden Optionen eingestellt werden. Kino, Spiele, Dynamisch und Natürlich. Kontrast Stellt die Kontrastwerte des Bildschirms ein. Helligkeit Stellt die Helligkeit des Bildschirms ein. Schärfe Stellt die Schärfe der am Bildschirm dargestellten Objekte ein. Farbe Stellt die Farbsättigung und damit die Farbe ein. Energiesparmodus Um den Energiesparmodus auf Eco, Bild-Aus oder Deaktiviert einzustellen. (Wenn der Modus auf Dynamisch gesetzt ist, wird der Energiesparmodus automatisch als deaktiviert eingestellt.) Hintergrundbeleuchtung (optional) Mit dieser Einstellung wird die Hintergrundbeleuchtung geregelt. Die Option Hintergrundbeleuchtung ist nicht sichtbar, wenn der Energiesparmodus EIN ist. Die Hintergrundbeleuchtung kann nicht aktiviert werden, wenn der VGA- oder Medienbrowser-Modus aktiv ist oder der Bildmodus auf Spiel eingestellt ist. Rauschunterdrückung Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der Option Rauschreduktion das Bildrauschen verringern. Erweiterte Einstellungen Dynamischer Kontrast: Sie können die Kontraststärke verändern, indem Sie die Funktion Dynamischer Kontrast verwenden. Farbtemperatur Stellt die gewünschten Farbtemperatur ein. Bildformat Mit dieser Funktion können Sie den Bildzoom einstellen. Hinweis: Auto (nur im Scart-Modus mit SCART PIN8 Hochspannungs- / Niederspannungsschaltung verfügbar) HDMI True Black Wenn Sie von der HDMI-Quelle aus fernseh schauen, ist diese Funktion im Bild- Einstellungs-Menü verfügbar. Sie können diese Funktion verwenden, um das Schwarz der Bilder zu verstärken. Film-Modus Filme werden mit einer anderen Zahl von Einzelbildern pro Sekunde aufgenommen als normale Fernsehprogramme. Schalten Sie diese Funktion ein, wenn Sie sich Filme ansehen, um die Szenen mit schnellen Bewegungen besser sehen zu können. Hautton Die Balance kann zwischen -5 und 5 eingestellt werden. Farbverschiebung Hiermit können Sie die Farbverschiebung zu Grün oder Rot korrigieren. RGB-Verstärkung Hiermit können Sie die Farbe kalibrieren. Zurücksetzen Setzt die Bildeinstellungen auf die Werksteinstellungen zurück. Auto-Position (im PC- Modus) Optimiert die Anzeige automatisch. Drücken Sie OK, um die Optimierung durchzuführen. Bildlage Horizontal (im PC-Modus) Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben. Bildlage Vertikal (im PC- Modus) Mit dieser Option können Sie das Bild zum oberen oder unteren Rand des Bildschirms verschieben. Pixelfrequenz (im PC- Modus) Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten. Phase (im PC-Modus) Wenn das Bild des PCs nicht klar erscheint , können Sie das Bildsignal hier mit mit den Pixeln des LCD-TVs in Deckung bringen. Dadurch ergibt sich ein sauberes Bild mit gleichmäßig scharfer Darstellung. Im VGA- oder PC-Modus sind einige Optionen des Bildmenüs nicht verfügbar. Stattdessen werden die VGA-Modus- Einstellungen im PC-Modus zu den Bildeinstellungen hinzugefügt.Deutsch - 16 - Menü-Eigenschaften und -Funktionen Inhalt Tonmenü Volumen Stellt die Lautstärke ein. Equalizer Wählt den Equalizer-Modus. Benutzerdenierte Einstellungen können nur im Benutzer-Modus vorgenommen werden. Balance Mit dieser Einstellung wird die Balance zwischen rechtem und linkem Lautsprecher eingestellt. Kopfhörer Stellt die Lautstärke für den Kopfhörer ein. Audiomodus Audiomodus auswählen. (Wenn der gewählte Kanal es unterstützt). AVL (Automatische Lautstärkebegrenzung) Diese Funktion stellt den Ton so ein, dass zwischen den Programmen ein konstanter Ausgangspegel erhalten bleibt. Digitaler Ausgang Stellt den Audiotyp für den Digitalausgang ein. Inhalt Menü Einstellungen Conditional Access Hier nehmen Sie Einstellungen für die CA-Module, sofern vorhanden, vor. Sprache Legt die Spracheinstellungen fest. Kindersicherung Legt die Jugendschutzeinstellungen fest. Timer Stellt den Schlaftimer ein, um das TV-Gerät nach einer gewissen Zeit auszuschalten. Legt die Timer für gewählte Programme fest. Datum/Zeit Stellt Datum und Zeit ein. Quellen Aktiviert oder deaktiviert die gewünschten Quellen. Weitere Einstellungen Menüeinblendungsdauer Ändert die Anzeigezeit für den Menübildschirm. Verschlüsselte Kanäle suchen: Wenn diese Einstellung gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle gesucht. Blauer Hintergrund Aktiviert oder deaktiviert den blauen Hintergrund bei schwachem oder fehlendem Signal. Software-Upgrade Diese Funktion stellt sicher, dass Ihr TV-Gerät immer auf dem neuesten Stand ist. Software Version Zeigt die aktuelle Softwareversion an. Für Schwerhörige Aktiviert eine spezielle Funktion, die vom Sender gesendet wird. Audio Beschreibung Bei der Audiobeschreibung handelt es sich um eine zusätzliche Audiospur für blinde und sehbehinderte Konsumenten von visuellen Medien wie Filmen und Fernsehen. Sie können diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützt. Hinweis: Die Audiobeschreibung Ton-Funktion ist im Aufnahme-oder Time- Shifting-Modus nicht verfügbar. Automatische TV- Abschaltung Hiermit können Sie die Zeit festlegen nach welcher sich das Gerät automatisch abschaltet sollte der Fernseher nicht genutzt werden. Sie können diese Option auch deaktivieren. Standby-Suche (optional) Ist die Standbysuche auf Ein eingestellt, werden verfügbare Sender gesucht, wenn das TV-Gerät auf Standbymodus geschaltet ist. Wenn das Gerät neue oder noch nicht vorhandene Sender ndet, wird ein Menü eingeblendet, in dem Sie die Änderungen annehmen oder verwerfen können. Die Kanalliste wird aktualisiert und nach diesem Prozess verändert. Einschalt-Modus Mit dieser Einstellung haben Sie die Auswahlmöglichkeit zwischen „Standby“ und „Letzter Betriebszustand.Deutsch - 17 - Menü-Eigenschaften und -Funktionen Installation Automatischer Sendersuchlauf Zeigt die Optionen für die automatische Kanalsuche an. Digital Antenne: Sucht und speichert DVB-T Sender. Digitalkabel: Sucht und speichert DVB-C Sender. Analog: Sucht und speichert analoge Sender. Digital Antenne & Analog: Such und speichert analoge und digitale Antennen Sender. Digital Kabel & Analog: Sucht und speichert analoge und digitale Kabelsender. Manueller Sendersuchlauf Diese Funktion wird zur direkten Eingabe von Sendern verwendet. Netzwerksuchlauf Sucht nach den verknüpften Kanälen des Rundfunksystems. Analoge Feinabstimmung Verwenden Sie diese Einstellung für die Feineinstellung von analogen Kanälen aus. Diese Funktion ist nicht verfügbar, wenn keine analogen Kanäle gespeichert sind. Erste Installation Löscht alle gespeicherten Kanäle und Einstellungen, setzt das TV-Gerät auf die Werkseinstellungen zurück und beginnt die Erstinstallation. Hinweis: Folgen Sie den Anweisungen am Bildschirm.Deutsch - 18 - Allgemeine Bedienung Verwendung der Kanalliste Das TV-Gerät sortiert alle gespeicherten Sender in der Kanalliste. Sie können mit Hilfe der Kanallistenoptionen diese Kanalliste bearbeiten, Favoriten festlegen oder aktive Sender festlegen. Kindersicherungseinstellungen Programme und Menüs können mit den Kindersicherungseinstellungen gesperrt werden. Um die Jugendschutz-Menüoptionen anzuzeigen, muss die PIN-Zahl eingegeben werden. Die werksseitig eingestellte PIN ist 0000. Nach Eingabe der korrekten PIN wird das Menü Jugendschutzeinstellungen angezeigt. Menüsperre: Die Einstellung Menüsperre aktiviert oder deaktiviert den Menüzugriff. Jugendschutz-Sperre: Ist diese Option eingestellt, bezieht sie vom Sender Altersinformationen. Ist die entsprechende Altersstufe im Gerät deaktiviert, wird der Zugriff auf die Sendung gesperrt. Kindersicherung: Wenn Kindersicherung aktiviert wird, kann das TV-Gerät nur über die Fernbedienung gesteuert werden. In diesem Fall sind die Steuertasten am Bedienfeld außer Funktion gesetzt. PIN einstellen: Legt eine neue PIN-Zahl fest. Der Standard-PIN-Code kann sich je nach dem ausgewählten Land ändern. Wenn Sie aufgefordert werden, einen PIN-Code für die Anzeige einer Menü-Option einzugeben, verwenden Sie eine der folgenden Codes: 0000 oder 1234. Programmführer Einige, aber nicht alle Kanäle senden Informationen über die laufenden sowie nachfolgenden Sendungen. Drücken Sie die Taste EPG, um den elektronischen Programmführer (EPG) aufzurufen. Rote Taste (Tag -): Zeigt die Programme des Vortages an. Grüne Taste (Tag +): Zeigt die Programme des Folgetages an. Gelbe Taste (Zoom): Erweitert die Programminformationen. Blaue Taste (Filter): Zeigt die Filteroptionen an. Untertitel ( ): Drücken Sie die Taste , um das Menü Genre auswählen anzuzeigen. Mit dieser Funktion können Sie die EPG-Datenbank nach einem bestimmten Genre durchsuchen. Die im EPG verfügbaren Informationen werden durchsucht und die Ergebnisse, die zu Ihren Suchkriterien passen, angezeigt. “INFO”: Zeigt im Detail Informationen zum ausgewählten Programm. Zifferntasten (Springen): Mit den Zifferntasten können Sie direkt zu den entsprechenden Kanälen springen. OK (OPTIONEN) zeigt einen Timer für zukünftige Programme an oder stellt einen solchen ein. (Suche): Zeigt das Menü „Guide-Suche“ an.

“ SWAP (Jetzt) : Zeigt das aktuelle Programm an. Programmoptionen Drücken Sie im Menü EPG die Taste OK, um das Menü Sendungs-Optionen auszuwählen. Kanal auswählen Wenn das markierte Programm läuft, steht Ihnen nur die Option KANAL WÄHLEN zu Verfügung.Drücken Sie die Taste OK um auf das programm umzuschalten. Wenn die markierte Sendung in der Zukunft liegt, steht Ihnen noch zusätzlich die Option TIMER FÜR SENDUNG EINSTELLEN zur Verfügung.Wählen Sie diese Option, um das Programm in den Timer aufzunehmen. Softwareaktualisierung Ihr TV-Gerät kann neue Software-Upgrades über TV-Übertragungskanäle nden und installieren.

1) Softwareupgrade-Suche über Benutzerschnittstelle

• Navigieren Sie dazu im Hauptmenü. Wählen Sie Einstellungen und dann Weitere Einstellungen. Wählen Sie im Menü Weitere Einstellungen die Option Software-Upgrade und drücken Sie die Taste OK, um das Menü Upgradeoptionen zu wählen.Deutsch - 19 -

2) Hintergrundsuche und

Aktualisierungsmodus Wenn die Option Automatische Suche im Menü Upgradeoptionen aktiviert ist, wird gegen 3:00 morgens nach Softwareupdates gesucht. Das Gerät muss sich im Standby Modus benden. Wird eine neue Software gefunden und erfolgreich heruntergeladen, arbeitet das TV-Gerät ab dem nächsten Einschaltvorgang mit der neuen Softwareversion. Hinweis: Wenn das TV-Gerät nach 2 Minuten noch immer nicht gestartet hat, ziehen Sie den Netzstecker, warten Sie 10 Minuten, und stecken Sie ihn wieder ein. Tipps zur Fehlersuche und -behebung Das TV-Gerät schaltet sich nicht ein Vergewissern Sie sich, dass das Netzkabel in die Steckdose eingesteckt ist und die Batterien der Fernbedienung noch funktionieren. Drücken Sie das Einschaltrad am Fernsehgerät sollte der Fernseher nicht auf die Fernbedienung reagieren. Schlechte Bildqualität

• Haben Sie die richtige Farbnorm ausgewählt?

• Niedriger Signalpegel kann Bildverzerrungen verursachen.

• Überprüfen Sie ob die richtige Frequenz eingegeben ist.

• Die Bildqualität kann sich verschlechtern, wenn zwei Zusatzgeräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab. Kein Bild

• Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfängt. Haben Sie die richtigen Tasten auf der Fernbedienung betätigt? Versuchen Sie es noch einmal. Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewählt ist.

• Ist die Antenne richtig angeschlossen?

• Ist das Antennenkabel beschädigt?

• Wurden geeignete Stecker verwendet, um die Antenne anzuschließen?

• Wenn Sie nicht sicher sind, fragen Sie Ihren Händler. Kein Ton

• 1. Wurde das TV-Gerät stummgeschaltet? Um den Ton wieder einzuschalten, drücken Sie die Taste “ ”, oder erhöhen Sie die Lautstärke.

• Nur ein Lautsprecher funktioniert. Ist die Balance auf nur eine Seite gestellt? (Siehe Menü “Ton”) Fernbedienung spricht nicht an

• Möglicherweise sind die Batterien leer. Ersetzen Sie diese. Eingangsquellen - können nicht ausgewählt werden

• Wenn Sie keine Eingabequelle wählen können, haben Sie wahrscheinlich kein Gerät angeschlossen.

• Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss.Deutsch - 20 - AV- und HDMI-Signalkompatibilität Quelle Unterstützte Signale Verfügbar EXT (SCART ) PAL 50/60 O NTSC 60 O RGB 50 O RGB 60 O Seiten-AV PAL 50/60 O NTSC 60 O PC, YPbPr 480i-480p 60Hz O 576i-576p 50Hz O 720P 50Hz 0,60Hz

(X: Nicht verfügbar, O : Möglich) Unter Umständen kann das Eingangssignal nicht korrekt auf dem Bildschirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sich bitte an Ihren Händler und/oder den Hersteller des Geräts. Typische Anzeigemodi PC-Eingang In der folgenden Tabelle werden einige der üblichen Video Display-Modi dargestellt. Unter Umständen unterstützt Ihr TV nicht alle Auösungen. Ihr Gerät unterstützt bis zu 1920x1080. Inhaltsverzeichnis Auöung Frequenz1 800x600 56 Hz2 800x600 60 Hz 3 1024x768 60 Hz 4 1280x768 60 Hz 5 1280x960 60 Hz 6 1280x1024 60 Hz 7 1360x768 60 Hz 8 1400x1050 60 Hz 9 1600x1200 60 Hz 10 1920x1080 60 Hz Im USB-Modus unterstützte Dateiformate Medium Datei- erweiterung Format Hinweise Video Audio (Max.Auösung/Bitrateetc.) Film .mpg, .mpeg MPEG1, 2 MPEG1 MPEG1, 21920x1080 .vob MPEG21920x1080.mp4 MPEG4, H.264.mkv H.264, MPEG1,2,4avi MPEG4, H.264v H.264/VP6/Sorenson 1920x1080Kanal: 352x288 @30P 3gp MPEG4, H.264 1920x1080 Musik .mp3 - MPEG 1 Layer 1 / 2 (MP3)32Kbps ~ 320Kbps(Bitrate)32K, 44.1k, 48k Hz,16K, 22.05K, 24K Hz,8K, 11.025K, 12K Hz(Abtastrate) Foto .jpg .jpeg Baseline JPEG - max. B x H = 15360 x 8640 4147200 Bytes

-Deutsch - 21 - DVD-MODUS Sicherheitsinformationen VORSICHT Dieser DVD-Player ist ein Laserprodukt der Klasse

1. Dieses Produkt verwendet einen sichtbaren

Laserstrahl. Dieser kann bei direkter Bestrahlung der Augen zu Schäden führen. Bedienen Sie den Player nur so, wie in der Bedienungsanleitung angegeben. CLASS 1 LASER PRODUCT GEFAHR ELEKTRISCHER SCHLÄGE! Hinweise zu Discs Behandlung von Discs

• Berühren Sie die Disc nur an den Kanten, damit sie sauber bleibt. Berühren Sie niemals die Oberäche.

• Kleben Sie weder Papier noch Klebelm auf die Disc.

• Sollte die CD irgendwie verschmutzt sein, wie zum Beispiel mit Kleber, entfernen Sie ihn, bevor Sie die CD abspielen.

• Setzen Sie die Discs keinem direkten Sonnenlicht oder Hitzequellen (z.B. Heißluft) aus. Lassen Sie die Discs nicht in einem Auto, das in der Sonne geparkt wird; dort kann die Temperatur schnell ansteigen und die Discs beschädigen.

• Legen Sie die Disc nach dem Abspielen wieder in die Hülle zurück. Reinigung

• Reinigen Sie die Disc vor dem Abspielen mit einem Reinigungstuch. Wischen Sie die Disc von der Mitte nach außen ab.

• Verwenden Sie weder Lösungsmittel (z.B. Benzin, Verdünner) noch kommerzielle Reinigungsmittel oder Antistatic-Sprays für Vinyl-LPs. Lizenzinformationen

• Dieses Produkt enthält Kopierschutztechnologie, die durch US-Patente und andere geistige Eigentumsrechte geschützt ist. Die Kopierschutztechnologie darf nur mit Genehmigung der Rovi Corporation verwendet werden, sie darf ohne spezielle Genehmigung der Rovi Corporation nur im Heimbereich und im nicht öffentlichen Bereich verwendet werden. Nachbau oder Demontage ist ausdrücklich verboten. Wiedergabe einer DVD Beim Einlegen der Disc in das DVD-Einschubfach muss die bedruckte Seite der Disc nach vorne zeigen. Wenn das TV-Gerät eingeschaltet ist, wählen Sie zuerst über die SOURCE Taste auf der Fernbedienung “DVD” als Quelle.Drücken Sie dann die “Play” Taste oder die Wiedergabe Taste am Gerät um die DVD Wiedergabe zu starten. Wenn sich keine Disc in der Lade bendet, legen Sie zuerst eine DVD ein und drücken Sie Wiedergabe. Hinweis: Wenn Sie durch Drücken der SOURCE, -oder P + / P-Tasten auf der Fernbedienung auf eine andere Quelle umschalten möchten, wird die DVD-Wiedergabe automatisch pausiert. Sie sollten die Taste WIEDERGABE drücken und die Wiedergabe manuell fortsetzen, wenn Sie in den DVD-Modus umschalten.Deutsch - 22 - Tasten am Bedienfeld für DVD A. DVD-Einschubfach B. Wiedergabe / Pause Wiedergabe/Pause der DVD. Wenn das DVD-Menü aktiv ist (System-Menü), funktioniert diese Taste als “Auswahltaste” (wählt die markierte Option des Menüs aus), sofern die DVD dies zulässt. C. Stop / Auswerfen Anhalten der DVD-Wiedergabe / DVD Auswerfen oder Laden. Hinweis:

• Sie können eine DVD nicht über die Fernbedienung auswerfen.

• Während der Wiedergabe einer Datei müssen Sie dreimal die STOP-Taste drücken, um die DVD auszuwerfen.Deutsch - 23 - Ansicht der Fernbedienung - DVD

2. Zeit anzeigen / DVD-Menü

5. Schneller Rücklauf

12. Auswahl Bildmodus

21. Lautstärke + / -

26. Sprache einstellen

32. Vorwärts springen

37. Schneller Vorlauf

15Deutsch - 24 - Allgemeine Bedienung Sie können DVD-, Fim-CD-, Musik- oder Picture-Disks mit den geeigneten Tasten der Fernbedienung steuern. Im Folgenden nden Sie die Hauptfunktionen der am häugsten benutzten Fernbedienungstasten erklärt. Tasten auf der Fernbedienung DVD Wiedergabe Film Wiedergabe Bildwie dergabe Musikwie dergabe Wiedergabe Wiedergabe Wiedergabe Wiedergabe Pause Pause Pause Pause Stopp Stopp Stopp Stopp

vor / zurück springen vor / zurück springen Vorherige/Nächste Vorherige/Nächste

Nach vor / zurück springen Nach vor / zurück springen Drehen Nach vor / zurück springen

Markiert einen Menüartikel / Verschiebt den vergrößerten Bildausschnitt nach links oben oder unten (sofern verfügbar).

Schnellvorlauf / Schnellrücklauf MEDIA Zum Betrachten einer Szene aus verschiedenen Blickwinkeln (sofern verfügbar) Verändert den Übergangseffekt (abhängig vom Inhalt)

MY BUTTON1- Zeigt die Zeit an / Zeigt das Haupt-Setupmenü an INFO Modusauswahl für die Zeitzählung (bei der Wiedergabe). Wiederholt drücken, um zwischen den Modi umzuschalten. LANG. Audiosprache. X X MENU Zeigt das TV-Menü. OK Eingeben / Ansehen / Wiedergeben TASTE GRÜN Anzeigen der Wiederholoptionen. RETURN/BACK Kehrt zum vorhergehenden Menü zurück (sofern verfügbar). TASTE GELB Kehrt zum Stammverzeichnis zurück (sofern verfügbar). MY BUTTON2- (*) Direktwahl von Szenen oder Zeitpunkten. Wählt die gewünschte Datei. Wählt die gewünschte Datei. UNTERTITEL- Untertitel Ein-Aus. Wiederholt drücken, um zwischen den Modi umzuschalten. X X TASTE BLAU Anzeige des DVD- Menüs (sofern verfügbar). Anzeige des DVD- Menüs (sofern verfügbar). X X TASTE ROT Vergrößert oder verkleinert das Bild. Wiederholt drücken, um zwischen den Zoomoptionen umzuschalten.Deutsch - 25 - Normale Wiedergabe NORMALE WIEDERGABE

1. Schalten Sie das TV-Gerät ein

2. Legen Sie eine Disc in die Disclade ein.

Die Disclade zieht die Disc automatisch ein. Wenn die Disc kein Menü enthält, beginnt die Wiedergabe sofort. Nach einigen Sekunden kann ein Menü auf dem TV-Bildschirm erscheinen, oder der Film beginnt unmittelbar. Hinweis: Schritte 3 und 4 sind nur relevant, wenn die Disc ein Menü enthält.

3. Drücken Sie “ ” / “ ” / / oder die

Zifferntaste(n), um den gewünschten Titel auszuwählen.

Die Wiedergabe der ausgewählten Optionen beginnt. Das Wiedergegebene kann je nach Disc ein Film, ein Standbild oder ein anderes Untermenü sein. Zu Ihrer Information: Wenn die Ausführung einer Tasten-Funktion verboten ist, erscheint das “ ” Symbol. Hinweise zur Wiedergabe:

1. Während des schnellen Vor- oder Rücklaufs

erfolgt keine Tonwiedergabe.

2. Während der Zeitlupenwiedergabe ist kein Ton

3. Die Zeitlupenwiedergabe rückwärts ist nicht

4. In einigen Fällen ist kein direkter Wechsel zur

gewünschten Untertitelsprache möglich.

5. Wenn auch nach mehrmaligem Drücken der

Taste die bevorzugte Sprache nicht ausgewählt wird, ist diese auf der CD nicht verfügbar.

6. Beim erneuten Einschalten des Players bzw.

beim erneuten Einlegen einer CD wird die Auswahl der Untertitelsprache automatisch wieder auf die Aus gangseinstellung zurückgesetzt.

7. Wird eine Sprache ausgewählt, die auf der CD

nicht verfügbar ist, wird als Untertitelsprache automatisch die für die CD vorgegebene Standardsprache verwendet.

8. Die Untertitelsprachen wechseln in einer

festgelegten Reihenfolge. Deshalb können Sie die Anzei ge der Untertitel nur abbrechen, indem Sie die UNTERTITEL-Taste mehrfach drücken, bis Untertitel aus (“Untertitel Aus“) auf dem Bildschirm erscheint.

9. Beim erneuten Einschalten des Players bzw.

beim erneuten Einlegen einer CD wird die Auswahl der Wiedergabesprache automatisch wieder auf die Ausgangseinstellung zurückgesetzt. Wenn die gewünschte Sprache auf der Disc nicht aufgezeichnet ist, erfolgt die Wiedergabe in der verfügbaren Sprache.

10. Einige DVDs enthalten keine Haupt- und/oder

11. Die Einzelbildweiterschaltung im Rücklauf ist

12. Nützliche Hinweise:

• Wenn Sie eine Zahl eingeben, die größer als die Gesamtlaufzeit des aktuellen Titels ist, wird das Zeitsuchfeld ausgeblendet, und in der oberen linken Ecke des Bildschirms erscheint die Meldung

13. Die Diaschau ist im ZOOM-Modus deaktiviert.

DVD-Fehlerbehebung Die Bildqualität ist schlecht (DVD)

• Vergewissern Sie sich, dass die Oberäche der DVD nicht beschädigt ist. (Kratzer, Fingerabdrücke, etc.)

• Reinigen Sie die DVD und versuchen Sie es erneut. Siehe die Anweisungen im Abschnitt “Hinweise zu Discs” zur richtigen Reinigung Ihrer Discs.

• Stellen Sie sicher, dass die DVD mit der bedruckten Seite nach vorne in die Lade eingelegt ist. Weitere Funktionen - Tastenkombinationen (während der Wiedergabe)

Stellt die Geschwindigkeit für die Zeitlupe ein.

Stellt die Geschwindigkeit für die Zeitlupe ein.

Stellt die Geschwindigkeit für den Bildsuchlauf ein.

Bestätigt den Stop-Befehl.

Drücken Sie mehrmals, um den manuellen Vorlauf auszuführen. (*) Sie können durch Drücken der Zifferntasten direkt zum entsprechenden Titel wechseln. Um auf einstellige Titelnummern zu wechseln, müssen Sie zuerst die 0 und dann die entsprechende Ziffer drücken (Beispiel: Um 5 zu wählen, drücken Sie 0 und 5.)Deutsch - 26 - Die DVD wird nicht wiedergegeben

• Es bendet sich keine DVD im Gerät. Legen Sie eine DVD in das Einschubfach ein.

• Die DVD wird nicht richtig geladen. Stellen Sie sicher, dass die DVD mit der bedruckten Seite nach oben in die Lade eingelegt ist.

• 3. Falscher Disctyp. Das Gerät kann keine CD ROMs etc. wiedergeben.

• 4. Der Regional-Code der DVD muss mit dem Regionalschlüssel des Geräts übereinstimmen. Falsche OSD-Sprache

• Wählen Sie die Sprache im Menü Setup aus.

• Die Audio- oder Untertitelsprache der DVD lassen sich nicht ändern.

• Auf der DVD sind keine mehrsprachigen Audios bzw. Untertitel aufgezeichnet.

• Versuchen Sie, die Audiospur bzw. die Untertitel im Titelmenü der Disc zu ändern. Manche DVDs erlauben dem Anwender nicht, die Einstellungen ohne Verwendung des Disc-Menüs zu ändern.

• Diese Funktionen sind auf der DVD nicht vorhanden. Kein Bild

• Haben Sie die richtigen Tasten auf der Fernbedienung betätigt? Versuchen Sie es noch einmal. Kein Ton

• Überprüfen Sie, ob die Lautstärke auf ein hörbares Niveau eingestellt ist.

• Vergewissern Sie sich, dass Sie den Ton nicht aus Versehen ausgeschaltet haben. Verzerrter Ton

• Überprüfen Sie, ob die richtige Toneinstellung gewählt wurde. Wenn keine Maßnahmen geholfen haben... Wenn Sie mit keinem der oben angeführten Hinweise das Problem lösen konnten, sollten Sie das TV-DVD- Kombigerät abschalten und wieder einschalten. Hilft auch das nicht weiter, wenden Sie sich bitte an Ihren Händler oder an eine auf TV-DVD-Geräte spezialisierte Reparaturwerkstatt. Versuchen Sie niemals, ein defektes TV-DVD-Gerät selbst zu reparieren.Deutsch - 27 - Mit diesem Gerät kompatible Disc-Typen: Disc-Typen (Logos) Aufnahme- Arten Disc- Größe Maximale Wiedergabezeit Eigenschaften DVD Audio Video12 cmSingle-seitig; 240 min.Double-seitig; 480 min
• Dank des Dolby Digital und MPEG-2-Systems verfügt eine DVD über ausgezeichnete Ton- und Bildqualität.

• Die verschiedenen Bildschirm- und Audio-Funktionen können problemlos über das Bildschirmmenü gewählt werden. AUDIO-CDAudio 12 cm 74 min.
• Die Compact Disc oder auch CD ist der Nachfolger der Schallplatte. Im Gegensatz zur Schallplatte werden Musikstücke digital auf einer CD gespeichert. MP3-CDAudio(xxxx.mp3)12 cmIt dependson MP3quality.
• MP3 ist ein Audiokomprimierungsverfahren das dazu genutzt wird Musikdaten auf einem Computer zu speichern. PICTURE-CD Bild (still picture)12 cmIt dependson JPEGquality.
• JPEG ist ein digitaler Bildkomprimierungsstandard. Für einen ordnungsgemäßen Betrieb müssen nur 12 cm CDs verwendet werden. Technische Daten Unterstützte Disctypen DVD: SS/SL 4.7” (DVD-5) SS/DL 4.7” (DVD-9)DS/SL 4.7” (DVD-10) DS/DL 4.7” (DVD-18) CD-DA CD-R CD-RW MP-3/JPEG Video Standards MPEG-2 Video Standard Decoding (unterstützt MPEG -1)Vollbildschirm-Videoanzeige mit 720 x 576 (PAL) bzw. 720 x 480 (NTSC) PixelBildwiederholraten von 50 und 60 Hz (PAL und NTSC)Digitale Bitstream-Verarbeitung mit bis zu 108 Mbits/Sek. Zeilenauösung mehr als 500 Zeilen Audiotyp MPEG Multichannel-Decodierung LPCM Audioausgabe Analoge Ausgänge:24 Bit /48, 44.1kHz Downsampling DACDeutsch - 28 - Hinweis zur Konformität Das LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit. Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMVRichtlinien 2004/108/EG, der Richtlinie für Niederspannungsgeräte 2006/95/EG und der Richtlinie 2011/65/EU (Rohs 2). Ihr Gerät entspricht der europäischen Norm ISO 9241- 307 Klasse II (Pixelfehlerklasse). Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Öko-Design Richtlinie 2009/125/EG (Verordnung 642/2009). DenitionderBegriffe Bildverhältnis Dieser Begriff bezieht sich auf das Verhältnis von Bildhöhe und -breite. AVL Automatische Lautstärkebegrenzung. Helligkeit Diese Steuerung deniert den allgemeinen Helligkeitsgrad des Gesamtbilds. Kontrast Hiermit wird der Kontrastwert des Bildes eingestellt. Zur Beachtung: wird der Kontrast zu niedrig eingestellt ist das Bild unter Umständen nicht oder nur sehr schlecht zu erkennen. Component-Audioeingänge Wird für den normalen analogen Audioanschluss zwischen Geräten verwendet. HDMI High Denition Multimedia Interface. Dieser Anschluss liefert ein unkomprimiertes digitales Video- und Audiosignal hoher Qualität. Dabei werden Audio- und Videosignale über einen einzigen Anschluss ausgegeben. NTSC Der in den USA verwendete Standard für TV-Signale, der auch in einigen anderen Ländern verwendet wird. OSD Bildschirmanzeige (On Screen Display). Informationen wie Kanalnummer und Lautstärke, die auf dem Bildschirm des TV-Gerätes angezeigt werden. PAL Europäische Norm für TV-Signale. SECAM Ein in Frankreich und einigen anderen Ländern verwendetes Videoformat, das dem Format PAL ähnlich ist. Scart Audio-/Video-Anschluss mit 21 Pins, wird hauptsächlich bei TV-Geräten in Europa verwendet. Schärfe Eine Steuerung, die den Effekt einer größeren Auösung durch Hell-/Dunkelübergänge erzeugt. System Deniert die Übertragungsart des TV-Bilds, da das Übertragungssystem nicht in allen Ländern dasselbe ist. VGA VGA ist ein verbreiteter Standard für die Grakanzeige auf PCs. PCM PCM steht für Pulse Code Modulation und ist ein digitales Audiosignal. MPEG Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in diesem Format komprimiert und aufgenommen.Deutsch - 29 -

23. Elektronische programmagids

RISCHIO DI SCOSSE ELETTRICHE
