BEDIENUNGSANLEITUNG MD 84484 LIFE E72044 MEDION

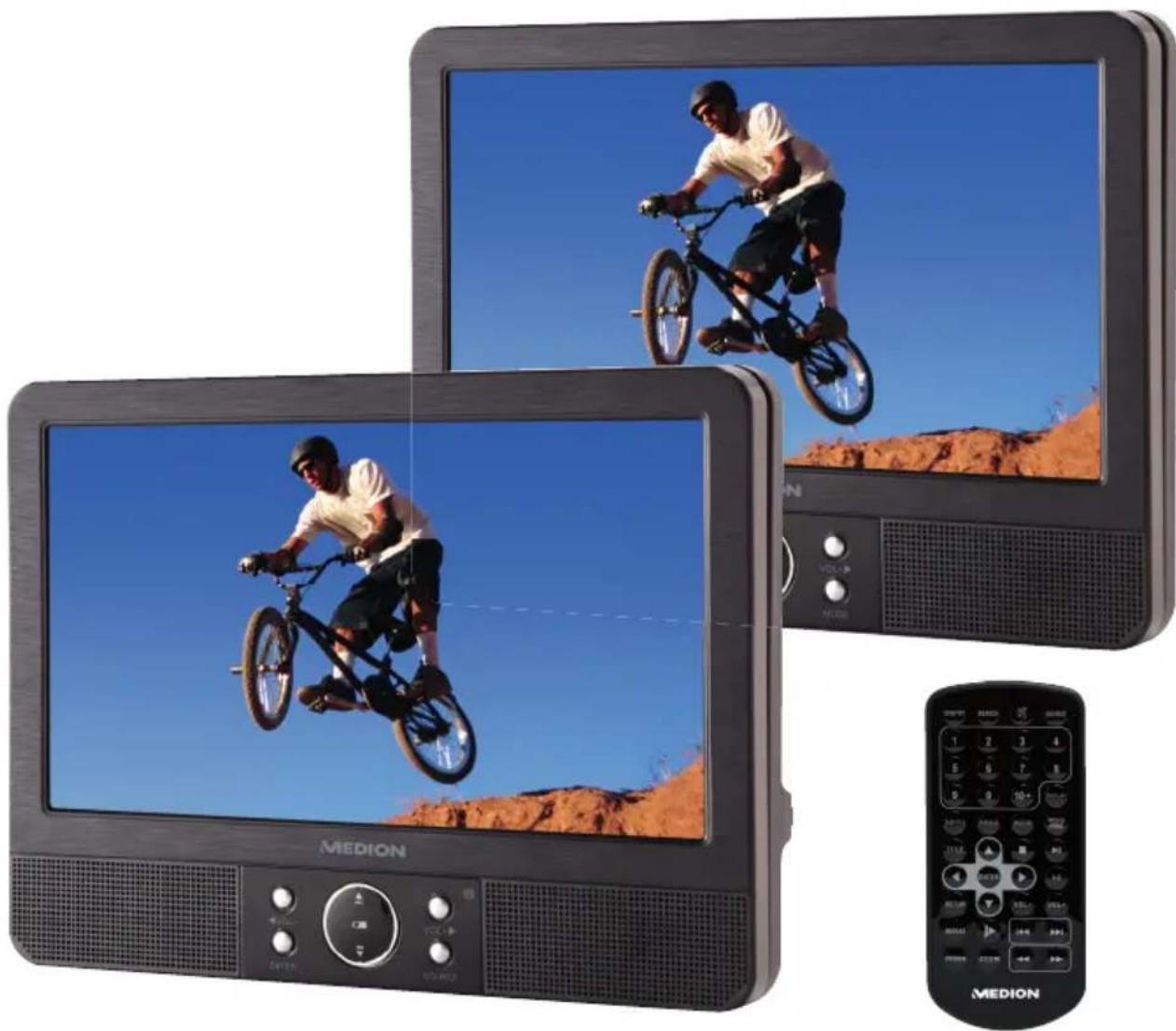

Bedienungsanleitung Mode d'emploi Handleiding

1. Hinweise zu dieser Anleitung 5

1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter ..... 5
1.2. Bestimmungsgemäßer Gebrauch 6

2. Hinweise zur EG-Konformität 6

3. Sicherheitshinweise

3.1. Betriebssicherheit 7
3.2. Aufstellort 8
3.3. Reparatur 9
3.4. Vorgesehene Umgebung 10
3.5. Stromversorgung 11
3.6. Das DVD-Laufwerk 12
3.7. Ohrhorer 12
3.8.Umgang mit Batterien 13
3.9.Umgang mit Lithium-Akkumulatoren 14

4. Lieferumfang 15

5. Geräteübersicht 16

5.1. DVD-Player 16
5.2. Oberseite DVD-Player 17
5.3. Linke Site DVD-Player 17
5.4. Monitor 18
5.5. Rechte Seite Monitor 19
5.6. Fernbedienung 20

6. Allgemeines 22

6.1. Uber DVD 22

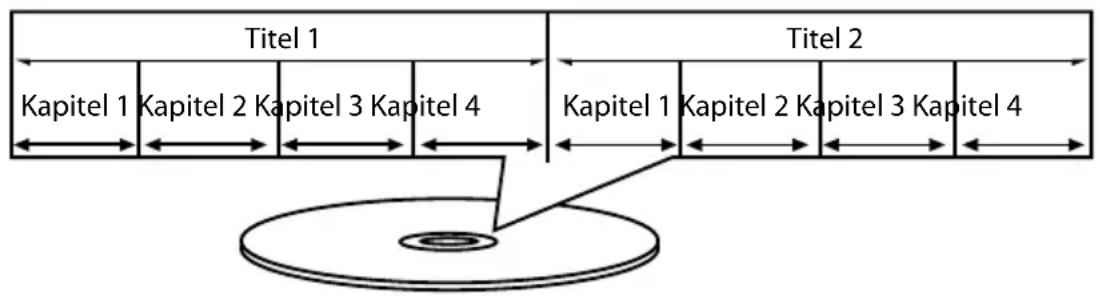

6.2. DVD-Aufbau 22

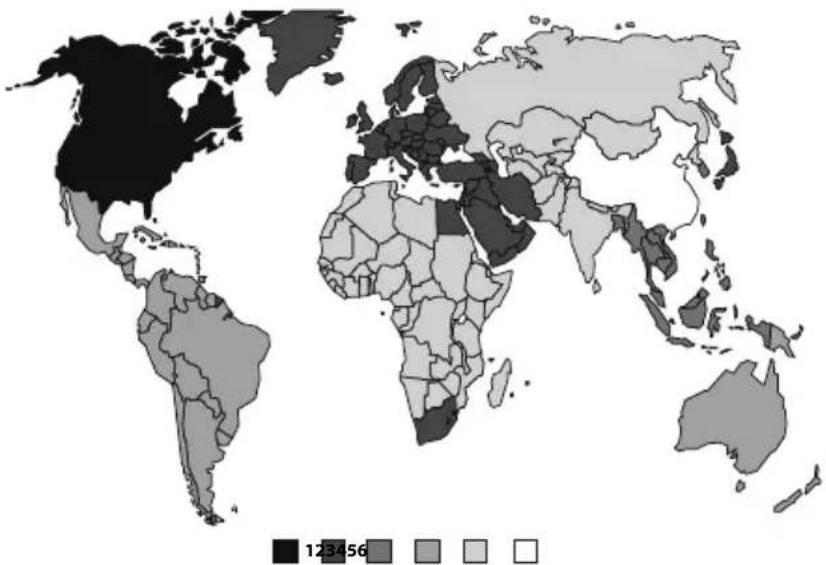

6.3. Regionalcodes 23
6.4. Abspielbare Formate 24

7. Stromversorgung und Anschüsse 24

7.1. Batterie in die Fernbedienung einlagen 24
7.2. Batterie wechseln 25
7.3. Akku laden 25
7.4. Autoadapter anschlieben 26
7.5. USB 26
7.6. SD/MMC-Speicherkarten 26
7.7. Kopfhorer 26
7.8. COAXIAL-Ausgang 27
7.9. Audio-/Video- und Stromverbindung zwischen DVD-Player und Monitor 27
7.10. Netzanschluss 27

1. Das Gerät im Auto befestigen 28

8.1. So befestigen Sie das Gerät 28

1. Allgemeines zum Betrieb 29

9.1. Steuerung am Gerät oder über die Fernbedienung 29
9.2. Einsatzen/Ausschalten 29
9.3. Wiedergabemedium wahlen 29
9.4. Lautstärke 30
9.5. Bildeinstellung Monitor (MODE) 30

1. DVD-Betrieb 31

10.1. Disk einlagen 31
10.2. Tastenfungtionen 31
10.3. Navigieren auf MP3- und JPEG-Datenträgern 36

1. SETUP-MENU im DVD-Betrieb 37

11.1.Navigieren in den Menus 37

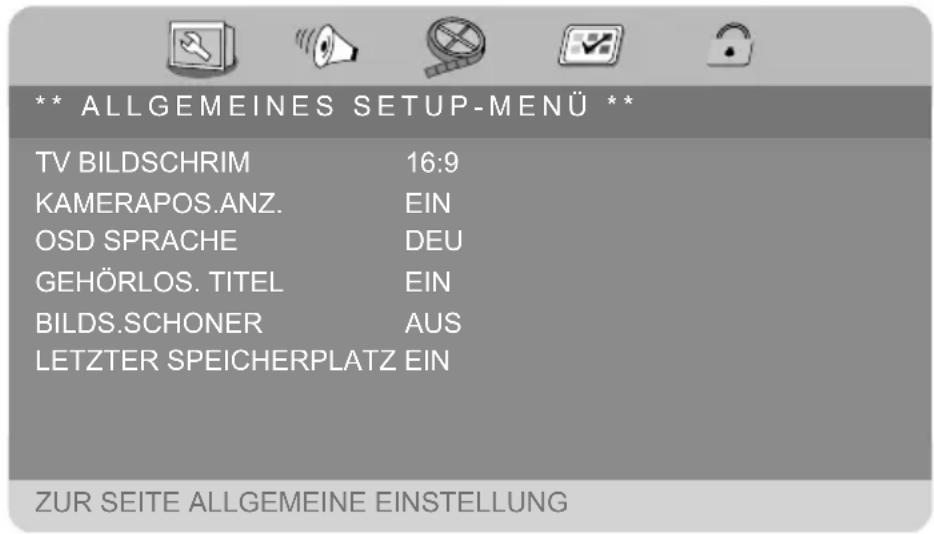

11.2. ALLGEMEINES SETUP MENU 38

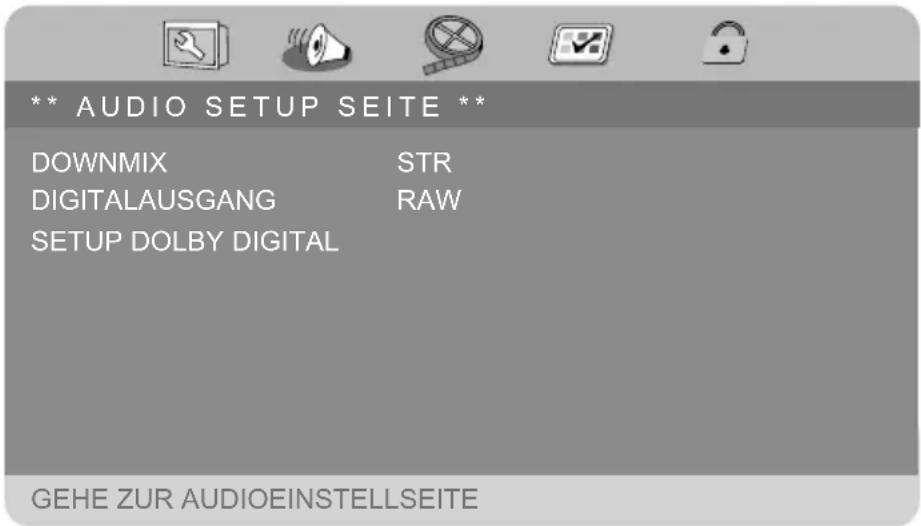

11.3.AUDIO SETUP MENU 40

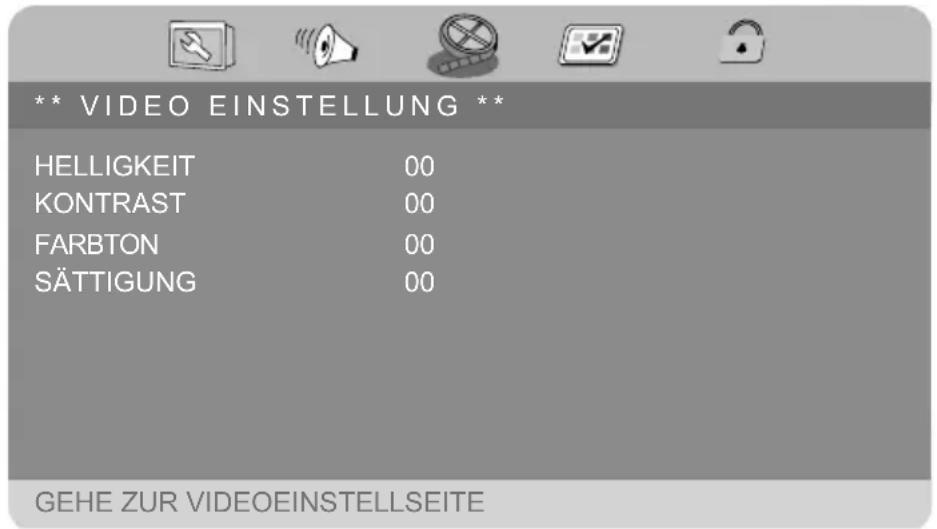

11.4.VIDEO SETUP MENU 41

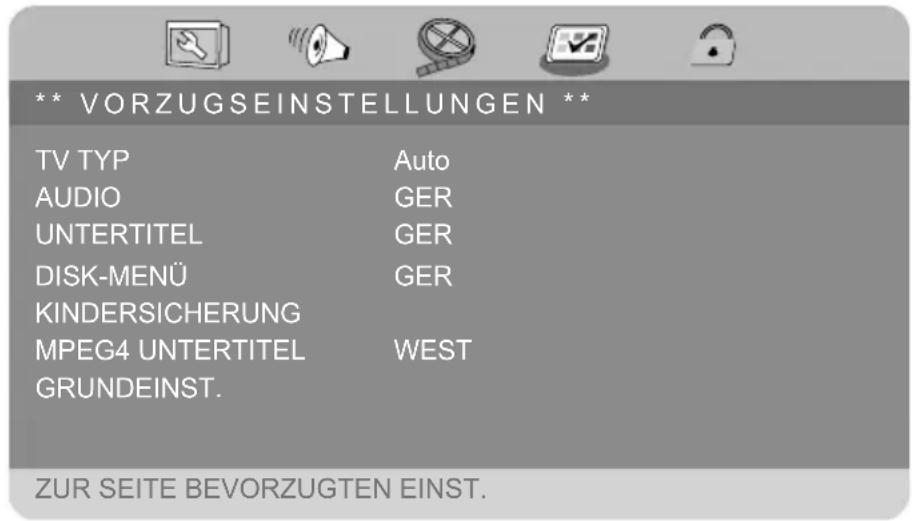

11.5. VORZUGSEINSTELLUNGEN 42

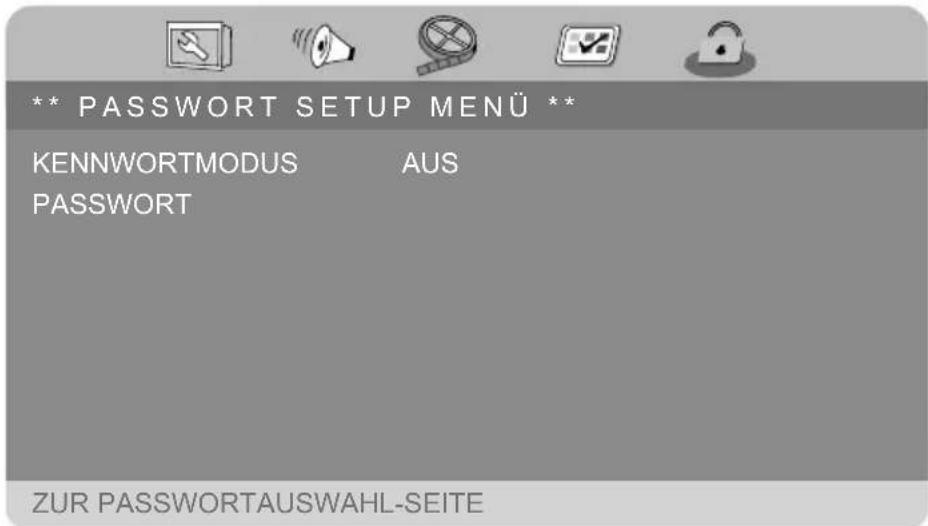

11.6. PASSWORD SETUP MENU 44

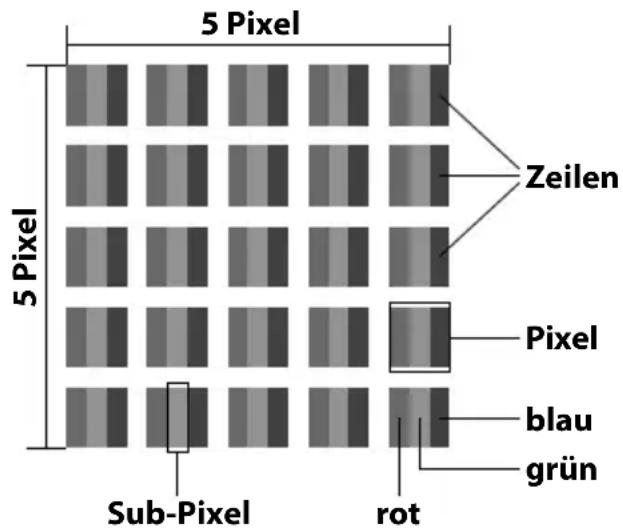

1. Pixelehler bei LC-Display 45
2. Fehlerbehebung 46
3. Reinigung 49
4. Entsorgung 50
5. Technische Daten 51
6. Impressum 53

1. Hinweise zu dieser Anleitung

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Alle Tätigkeiten an und mit diesen Gerät)dürfen nur soweit ausgeführrt werden, wie sie in der Bedienungsanleitung beschreiben sind. Halten Sie diese Bedienungsanleitung stets griffbereit und bewahren. These gut auf, um sie bei einer Veräußerung dem neuen Besitzer weitergeben zu können!

DE

FR

NL

1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter

!	GEFAHR! Warning vor unmittelbarer Lebensgefahr! WARNING! Warning vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! VORSICHT! Hinweise beachten, um Verletzungen und Sachäden zu vermeiden!
4	WARNING! Warning vor Gefahr durch elektrischen Schlag!
	ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden!
i	HINWEIS! Weiterführung Informationen für den Gebrauch des Gerätes!
	HINWEIS! Hinweise in der Bedienungsanleitung beachten!
	WARNING! Warning vor Gefahr durch zu hohe Lautstärke!
.	Aufzahlungszeichen / Information über Reignisse während der Be-dienung
Auszuführende Handlungsanweisungen

1.2. Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet für:

• die Wiedergabe von DVDs und anderer kompatibler Datenträger
• die Wiedergabe von USB-Datenträgern und SD/MS/MMC-Speicherkarten
• als Ausgabe- und Wiedergabegerät für Video- und Audioquellen

Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gefelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. jeder andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachscha den führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

2. Hinweise zur EG-Konformität

Das Gerät erfollt die nachfolgend genannten grundlegenden Anforderungen und relevanten Vorschriften der Europäischen Union:

EMV-Richtlinie 2004/108/EG.
Niederspannungsrichtlinie 2006/95/EG,
- Öko-Design-Richtlinie 2009/125/EG (Verordnungen 1275/2008, 278/2009)
BoHS-Bichtlinie 2011/65/EU
Kfz-Richtlinie 2004/104/EG (Autoadapter).

3. Sicherheitseinweise

3.1. Betriebssicherheit

• Kinder mussen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät speien. Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ohnen Anweisungen, wie das Gerät zu benutzen ist.

GEFAHR!

Lassen Sie keine Kinder nicht mit Verpackungsfolienen speilen. Es besteht Erstickungsgefahr!

• Öffnen Sie niemals das Gehäuse des Geräts (elektrischer Schlag, Kurzschluss- und Brandgefahr)!
• Führren Sie keine Gegenstände durch die Schlitze und Öffnun-gen ins Innere des Geräts (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Schlitze und Öffnungen des Geräts dieren der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgebung)!
• Berühren Sie das Display nicht mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.
• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.

VORSICHT!

Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie die geborsten Teile mit Schutzhandschufen ein. Waschen Sie anschließend ihre Handemit Seite, da nicht auszuschreiben ist, dass Chemikalien ausgetreten sind. Senden Sie die Bruchteile zurfachgerechten Entsorgung an Ihr Service Center.

• Die Fernbedienung besitz eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten.

3.2. Aufstellort

• Halten Sie das Gerät und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonnen- und Kunstlichteinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Geräts führen.
• Falls Sie das Gerät im Freien betreiben, stellen Sie sicher, dass es keiner Feuchtigkeit (Regen, Schnee etc.) ausgesetzt ist.
• Das Gerätarf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das Gerät oder in unmittelbare Reichweite.
• Achten Sie auf genügend große Abstände zu Möbelwänden. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
• Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterland, um ein Umfallen des Geräts zu vermeiden.
• Bei Betrieb in einem Kraftfahrzeug achtenden Sie auf die vorschrifsmäßige Befestigung des Gerätes an den Kopfstützen (siehe Kapitel „8. Das Gerät im Auto befestigen" auf Seite 28)
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu schonen.
• Der optimale Betrachtungsabstand beträgt 5 Mal die Bildschirmdiagonale.

3.3. Reparatur

• Ziehen Sie bei Beschädigung des Netzteils, der Anschlussleitung oder des Gerätes sofort das Netzteil aus der Steckdose.
• Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Anschlussleitungen sightbare Schäden aufweisen oder das Gerät heruntergefallen ist.
• Schalten Sie das Gerät unverzüglich aus undziehen Sie das Netzteil aus der Steckdose bzw. das KFZ-Adapter aus dem Zigarettenanzünder, wenn Sie ungewöhnliche Gerausche oder Gerüche bemerken, wenn z. B. Rauch aus dem Gerät aufsteigt.
  Wenden Sie sich an den Kundendienst, wenn:

-das Anschlusskabel des Netzteils angeschmort oder beschädigt ist;
-Flüssigkeit in das Geräte eingedrungen ist;
-das Gerät nicht ordnungsgemäß Funktioniert;
-das Gerät gestürzt oder das Gehäuse beschädigt ist.

WARNING!

Versuchen Sie auf keinen Fall, ein Geräteil selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags.

• Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.

3.4. Vorgesehene Umgebung

• Das Gerät kann bei einer Umgebungstemperatur von +0^ C bis +40^ C betrieben werden.
• Im ausgeschalteten Zustand kann das Gerät bei +0^ C bis +40^ C gelagert werden.

ACHTUNG!

Beachten Sie, dass bei Sonneneinstrahlung die Temperatur im Fahrzeuginneren 40^ übersteigen konnen.

• Halten Sie mindestens einen Meter Abstand von hochfrequen und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionstörungen zu vermeiden.
• Warten Sie nach einem Transport des Geräts solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur an-genommen hat.
• Bei große Temperatur- oder Feuchtigkeitschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des Geräts kommt, die einen elektrischen Kurzschluss verursichen kann.
• Ziehen Sie während eines Unwetters oder, wenn das Gerät für längerere Zeit nicht benutzt wird, den Stecker aus der Steckdose.

3.5. Stromversorgung

WARNING!

Auch im ausgeschalteten Zustand sind Teile des Gerätes unter Spannung. Um die Stromversorgung zum Netzteil vollständig zu trennen, ziehen Sie diese aus der Netzsteckdose.

• Betreiben Sie das Gerät nur an Steckdosen mit 100 - 240 V~ 50/60 Hz. Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, Fragen Sie bei Ihrem Energieversorger nach.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um das Gerät vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Um die Stromversorgung zu unterbrechen,ziehen Sie das Steckernetzteil aus der Steckdose.
• Die Steckdose muss sich in der Höhe des Geräts befinden und leicht erreichen sein.
• Verwenden Sie ausschließlich den mitgelieferten Netzadappter. Versuchen Sie nie, die Netzadapter an andere Buchsen anzuschreiben, da sonst Schäden verursacht werden konnen.
• Um die Stromversorgung in Kraftfahrzeugen zu unterbrechen,ziehen Sie das KFZ-Adapter aus dem Zigarettenanzünder.
• Verwenden Sie ausschließlich den mitgelieferten KFZ-Adapter. Versuchen Sie nie, das KFZ-Adapter an andere Buchsen anzuschreiben, da sonst Schäden verursacht werden können.

• Verwenden Sie den zweiten Monitor nur mit dem DVD-Player und verbinden Sie diese nur über das mitgelieferte AV-DC-Kabel.

• Sollten Sie ein Verlängerungskabel eingetzen, achten Sie darüber auf, dass diesen den VDE-Anforderungen entspricht. Fragen Sie ggf. ihren Elektroinstallateur.

• Verlegen Sie die Kabel so, dass niemand darauf auf treten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.
• Bei der Verwendung von Verlängerungen im KFZ-Bereich achten Sie hier ebenfalls daraufuf, dass die Verkehrssicherheit nicht eingeschrankt wird.

3.6. Das DVD-Laufwerk

Das DVD-Laufwerk ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitssystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert. Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem des Geräts.

3.7. Ohrhörer

• Verwenden Sie den mitgelieferten Ohrhörer ausschließlich mit diesen DVD-Player (MD 84873).

WARNING Hohe Lautstärke bei der Verwendung des Ohrhörs kann zum Verlust des Hörsinns führen. Bevor Sie den Ohrhörer aufsetzen, stellen Sie die Lautstärke auf den kleinsten Wert! Ihr Gehör kann Schadennehmen, wenn es zu lange oder zu plötzlich hohen Lautstärke ausgesetzt wird.

3.8. Umgang mit Batterien

Die Fernbedienung wird mit einer Batterie betrieben.

ACHTUNG!

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung konnen Batterien auslaufen, sich stark erhitzen, entzüden oder gar explodieren.

Befolgen Sie folgende Hinweise:

• Halten Sie Kinder von Batterien fern.
• Sollten Batterien verschluckt worden sein, muss sofort ein Arzt aufgesucht werden.
• Laden Sie niemals Batterien (es sei dess, dies ist ausdrücklich angegeben).
• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies konnte bei ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus wurde sich die schwachere Batterie zu stark entladen.
• Vertauschen Sie niemals die Polarität.
• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
• Schließen Sie die Batterien niemals kurz.
• Setzen Sie Batterien niemals übermäßigiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!
• Zerlegen oder verformen Sie die Batterien nicht. Ihr Höhe oder Finger konnten verletzt werden oder Batterieflüssigkeit könnte in ihre Augen oder auf ihre Haut gelangen. Sollte dies passieren, spulen Sie die entsprechenden Stellen mit einer große Menge klaren Wassers unduchen Sie umgehend ihren Arzt auf.
• Vermeiden Sie starke Stöße und Erschütterungen.
• Reinigen Sie bei Bedarf Batterie- und Gerätekontakte vor dem Einlagen.

• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.

• Entfernen Sie die Batterien aus Ihr Gemät, wenn these über einen längeren Zeitraum nicht benutzt wird.

• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

3.9. Umgang mit Lithium-Akkumulatoren

Dieses Gerät ist mit einem leistungsfähigen Lithium-Polymer Akkumulator 7,4 V, 1800 mAh ausgestattet.

Benutzen Sie nur den mitgelieferten Lithium-Akku. Falls dieser Akku defekt sein sollte, wenden Sie sich an unser Service Center. Um die Lebensdauer und Leistungsfähigkeit Ihr's Akkus zu verlangern sowie einen sicheren Betrieb zu gewährleisten, sollenn Sie nachfolgende Hinweise beachten:

• Akkus vertragen keine Hitze. Vermeiden Sie, dass sich das Gerät und so auch der eingebaute Akku zu stark erhitzen.

ACHTUNG!

Akkus können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung konnen sich Akkus stark erhitzen, entzüden oder gar explodieren.

• Benutzen Sie zum Laden des Akkus nur den mitgelieferten Netzadapter oder das mitgelieferte KFZ-Adapter.
  Schlieben Sie den Akku nicht kurz.
• Lassen Sie das Gerät nicht hinter der Windschutzsche im Fahrzeug liegen und setzen.
• Setzen Sie den Akku keinem direkten Sonnenlicht oder starker Hitze aus (über 40^ ).

ACHTUNG!

Beachten Sie, dass bei Sonneneinstrahlung die Temperatur im Fahrzeuginneren 40^ übersteigen konnen.

4. Lieferumfang

Entfernen Sie samtliches Verpackungsmaterial, auch die Folien an der Gerätefront.

GEFAHR!

Lassen Sie keine Kinder nicht mit Verpackungsfolienen speiten. Es besteht Erstickungsgefahr!

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

DVD-Player
1 Monitor
1 AV-Kabel
1 AV-DC-Kabel
1 Netzadapter (Modell: WFF-0900200VE)
1 Autoadapter
2 Ohrhörer (Modell: EP-1615P)
1 Fernbedienung
1 Battery (3 V; Typ CR2025)
2 Befestigungsset
1 Transporttasche
Bedienungsanleitung mit Garantiedokumenten

HINWEIS!

Die mitgelieferten Stereo - Ohrhörer (Modell: JY-E8085) und der portable DVD-Player sowie der Monitor, sind ausschließlich miteinander zu verwenden!

5. Geräteübersicht

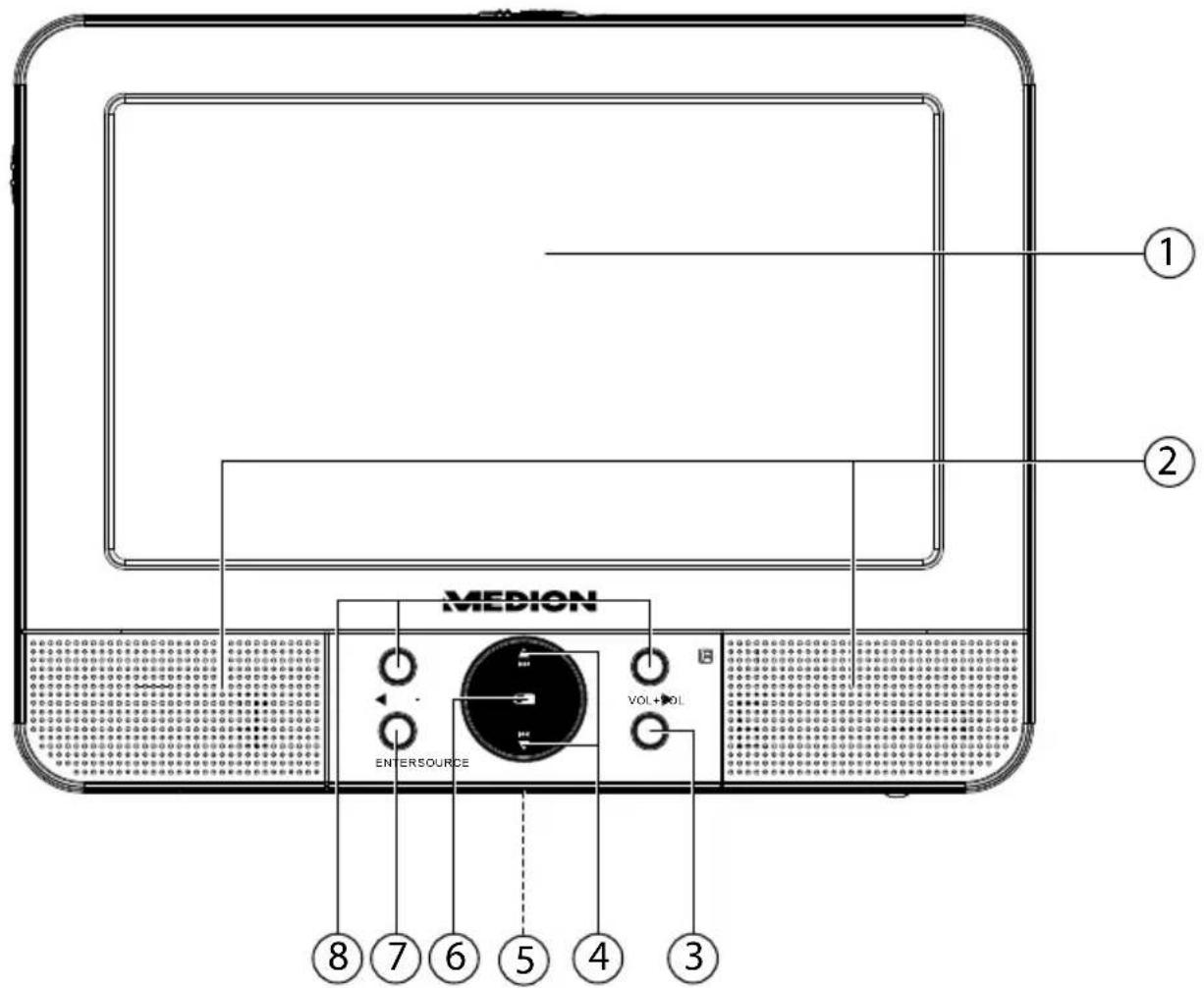

5.1. DVD-Player

1) Display
2) Lautsprecher
3) SOURCE - DVD-, USB- oder Speicherkarten-Wiedergabe einstellen
4) SKIP / -vorherigen/nachsten Titel aufrufen

• in Menus nach oben/unten navigieren

5) aufklappbarer Standfuß (auf der Rückseite)
6) Akku-LED - leuchtet rot wenn der Akku geladen wird
7) ENTER - Im Setup-Menu Eingaben bestätigten
8) VOL-/VOL+ - Lautstärke niedriger/höher

• in Menüss nach links/rechts navigieren

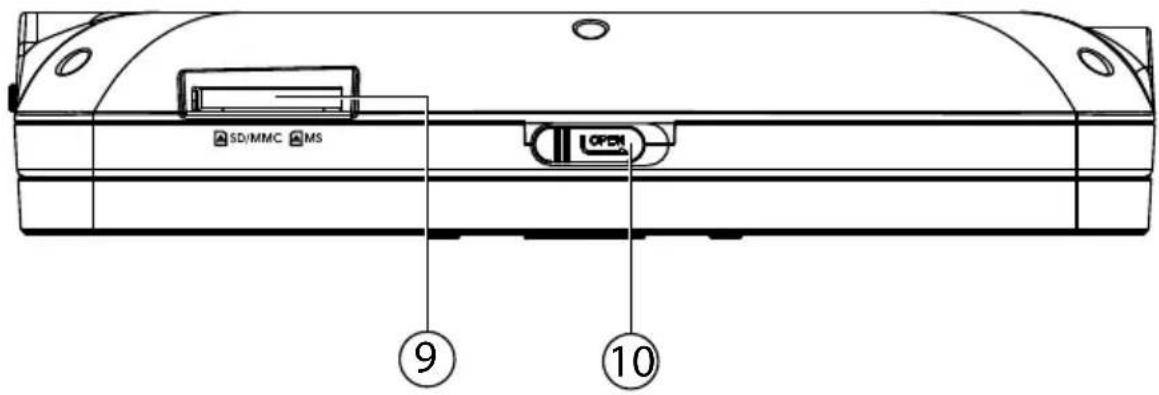

5.2. Oberseite DVD-Player

FR

NL

9) Kartensteckplatz für SD/SDHC/MS/MMC Speicherkarten
10) OPEN: Diskfach öffnen

5.3. Linke Site DVD-Player

11) Schalter ON/CHARGE
12) Kopfhöreranschluss
13) AV OUT: analoger Audio-/Videoausgang
14) COAXIAL: digitaler Audioausgang
15) USB-Anschluss
16) DC OUT 9-12V: Stromversorgung für zweiten Monitor
17) DC IN 9-12V: mitgelieferten Netzadapter anschließen

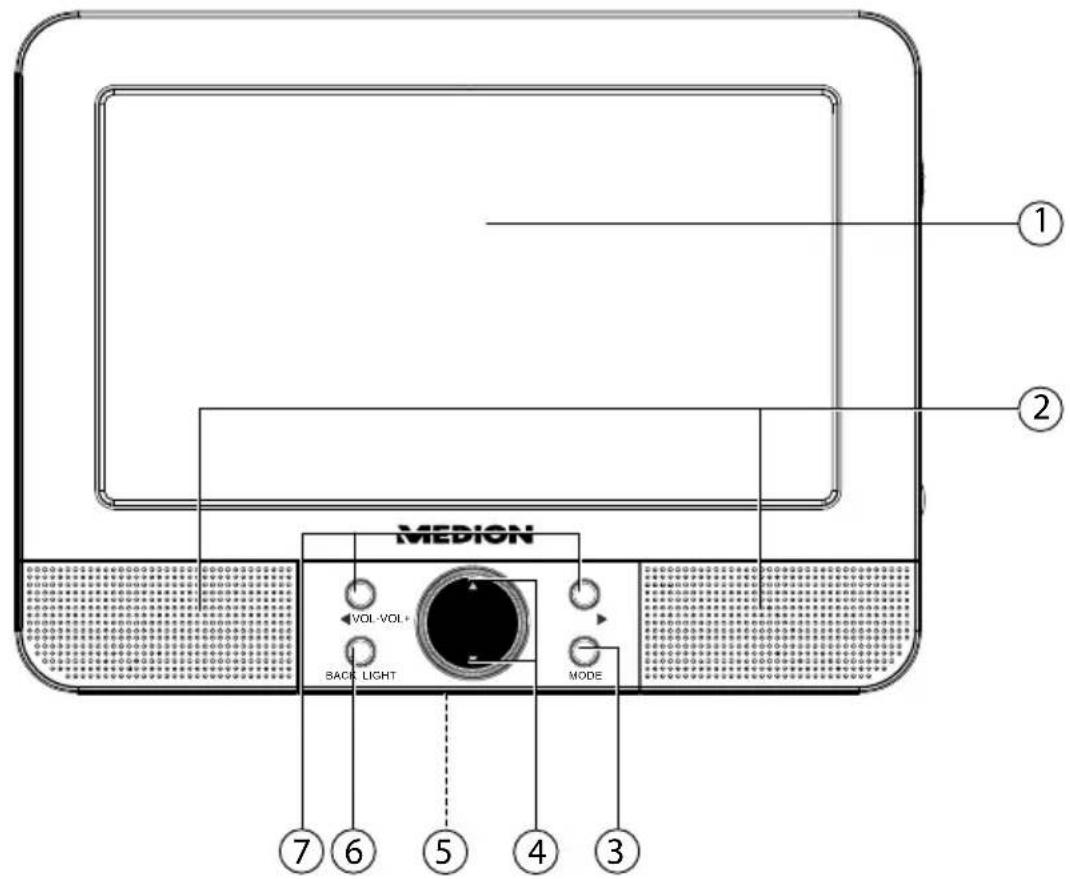

5.4. Monitor

1) Display
2) Lautsprecher
3) MODE: wiederholt drücken, um die verschiedene Bildschirmeinstellungen aufzurufen;ändern mit
4) : in Menus nach oben/unten navigieren
5) aufklappbarer Standfuß (auf der Rückseite)
6) BACKLIGHT: schaltet die Hintergrundbeleuchtung des Monitors aus bzw. ein
7) VOL-/VOL+ Lautstärke niedriger/höher; : in Menüsch nach links/rechts navigieren

5.5. Rechte Seite Monitor

FR

NL

8) DC IN 9-12V: AV-DC-Kabel anschließen
9) Kopfhöreranschluss
10) AV IN:analoger Audio-/Videoeingang
11) Schalter ON/OFF

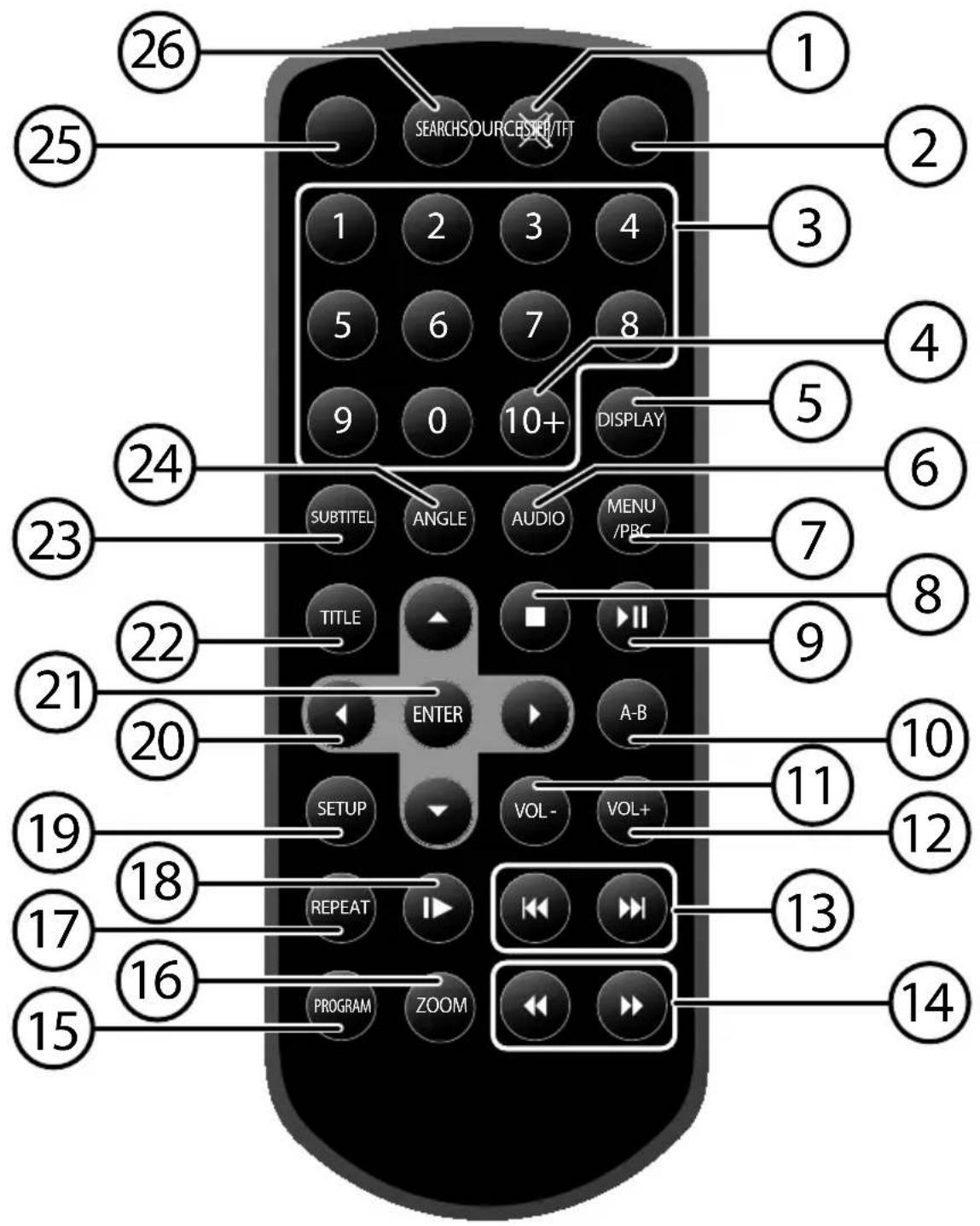

5.6. Fernbedienung

1) Ton ausschalten
2) SOURCE: DVD-, USB- oder Speicherkarten-Wiedergabe einstellen
3) Zifferntasten 0-9
4) 10+: Zweistellige Zifferneingabe
5) DISPLAY: Wiedergabestatus aufrufen
6) AUDIO: Audio einstellen
7) MENU/ PBC: Hauptmenü der Disk aufrufen / Playbackcontrol ein-/ausschalten
8) STOP: Wiedergabe anhalten
9) II: Wiedergabe starten/unterbrechen
10) A-B: Einen bestimmten Abschnitt wiederholen
11) VOL-: Lautstärke verringern
12) VOL+: Lautstärke erhöhen
13) SKIP und SKIP :vorherigen/nachsten Titel aufrufen
14) / : Schnelllauf vorwärts oder rückwärts
15) PROGRAM: Programmierte Wiedergabe einstellen
16) ZOOM: Bild vergroßern/verkleinern
17) REPEAT: Wiederholfunktion einstellen
18) Zeitlupe einstellen
19) SETUP: Setup-MENU aufrufen
20) Pfeiltasten in Menus nach links/rechts,iben/unten navigieren
21) ENTER: Einstellungen bestätigten
22) TITLE: Titelmenu der Disk aufrufen
23) SUBTITLE: Untertitel einstellen
24) ANGLE: Kameraposition einstellen
25) STEP/TFT: Einzelbildwiedergabe/Hintergrundbeleuchtung des DVD-Players aus- bzw. einschalten
26) SEARCH: Die Wiedergabe ab einer bestimmten Stelle starten

6. Allgemeines

6.1. Über DVD

Die DVD - Digital Versatile Disc (english für „vielseitige digitale Scheibe“) ist ein digitales Speichermedium für Informationen. DVDs sind durch eins der Nebenstehenden Symbole gekennzeichnet.

Abhängig davon, wie die Informationen aufgebracht sind, ergeben sich verschiedene DVD-Typen mit entsprechenden Speicherkapazitäten.

6.2. DVD-Aufbau

Video-DVDs sind in Titel und Kapitel unterteilt. Eine DVD kann mehrere Titel haben, die wiederum aus mehreren Kapiteln bestehen können. Titel und Kapitel sind jeweils fortlaufend nummeriert:

Normalerweise besteht der erste Titel einer DVD aus Lizenzhinweisen und Informationen zum Hersteller. Der{nachste Titel ist meinst der Film selbst. Weitere Titel konnen z.B. "Making-Of"-Reportagen, Filmvorschauen oder Informationen zu den Schauspielern enthalten.

6.2.1. Sprachen und Untertitel

Auf DVDs können bis zu acht Sprachen und Untertitel in bis zu 32 Sprachen gespeichert werden. Sprache und Untertitel können bei der Wiedergabe beliebig kombiniert werden.

6.2.2. Kamerawinkel

Bei manchen DVDs kann)sogar der Kamerawinkel geändert werden, sofern der Film mit entsprechlichen Kamerapositionen aufgenommen wurde.

6.3. Regionalcodes

Aufgrund weltweiter Vertriebsstrategien wurde für die DVD ein Code entwickelt, der das Abspielen nur auf Geräten erlaubt, die in bestimmten Regionen erworben wurden.

Dieser Code basiert auf einem System, das die Welt in sechs Regionen einteilt.

Europa gehört zur Zone 2. Auf Ihr dem DVD-Player,Listen sich daher DVDs abspielen, die mit dem Regionalcode 2 versehen sind. Der Regionalcode ist auf der Verpackung der DVD aufgedruckt (siehe darüberstehendes Logo).

Außer DVDs mit dem Regionalcode 2{lassen sich nur DVDs mit dem Regionalcode 0 (geeignet für jeder DVD-Player) auf dem Gerät wiederergeben.

Sollten beim Abspielen bestimmter DVDs Probleme auftreten, versichern Sie sich, dass die DVD den Ländercode 2 oder 0 hat.

6.4. Abspielbare Formate

HINWEIS!

Es gibt heute viele, zum Teil nicht standardisierte CD/DVD-Aufnahmeverfahren und Kopierschutzverfahren, sowie unterschiedliche CD/DVD-R- und CD/DVD-RW-Rohlinge. Darum kann es in Einzelfallen zu Einsefehlern oder -verzögerungen kommt. Dies ist kein Defekt des Geräts.

Außer DVDs kann das Gerät folgende Formate wiedergeben:

• DVD+RW, DVD+R, DVD-RW, DVD-R
  VCD und SVCD
  CD-R, CD-RW
  CD-Audio
  MP3
  MPEG4
  Xvid
  JPEG
• Foto-CD

7. Stromversorgung und Anschlüsse

7.1. Batterie in die Fernbedienung einlagen

Im Auslieferzustand ist die Batterie bereits in der Fernbedienung eingelegt. Ziehen Sie zum Aktivieren den Isolationsstreifen mit der Aufschrift „Bitte vor Gebrauch entfernen" an der Unterseite der Fernbedienung hersaus.

7.2. Batterie wechseln

Die Fernbedienung besteht eine Knopfzenen-Batterie 3 V, CR2025.

WARNING!

Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien.

Ersatz nur durch denselben oder einen gleichwertigen Batterietyp.

Drucken Sie auf die Verriegelung undziehen Sie das Batteriefach hersaus.
Entnehmen Sie die leere Batterie und entsorgen Sie diese bei einer Sammelstell. le fur Altbatterien.
Legen Sie die neue Batterie vom Typ CR 2025 mit dem Pluspol nach oben in das Fach ein. Achten Sie unbedingt auf die richtige Polarität (+ / -) .
Schieben Sie das Fach wieder ein.

7.3. Akku laden

Vor der ersten Inbetriebnahme müssen Sie den Akku vollständig laden. Dies pauert ca. 4 Stunden.

Verbinden Sie den Stromversorgungsstecker des mitgelieferten Netzadapters mit der DC IN 9 V-12 V-Buchse des DVD-Players.
Steen Sie den Adapter in eine gut erreichbare Netzsteckdose.
Die Akku-LED am DVD-Player leuchtet rot, um zu signalisieren dass der Akku geladen wird.
Warten Sie, bis die Akku-LED grün leuchtet, dann ist der Akku vollständig geladen.

Bei vollständig geladenem Akku konnen Sie das Gerät ca. 3 Stunden betreiben. Wenn Sie ihren DVD-Player für längerere Zeit nicht benutzen wollen, lagern Sieihn nicht mit vollständig entladenem Akku.

Der Akku konnte hierdurch Schadennehmen.

HINWEIS!

Es wird empfohlen den Akku in regelmäßigen Abständen (ca. alle 2 Monate) nach zuladen. Dies erhält die Leistungsfähigkeit des Akkus.

7.4.Autoadapteranschlieben

Verbinden Sie den Stromversorgungsstecker des mitgelieferten KFZ-Adapters mit der DC IN 9 V-12 V-Buchse des DVD-Players..
- Stecken Sie den Autoadapter in eine geeignete Auto-Steckdose mit 12 V Bordspannung, z. B. den Zigarettenanzünder-Anschluss im Auto.

7.5. USB

Schließen Sie einen USB-Stick an, um Dateien vom Stick auf dem Gerät auszugeben.
Drucken Sie die Taste SOURCE und wahlen Sie den Eintrag MEDIEN aus.

Wahlen hier die Option USB aus.

7.6. SD/MMC-Speicherkarten

• Stecken Sie eine SD/MMC-Speicherkarte in den Kartensteckplatz am DVD-Player.
  Drucken Sie die Taste SOURCE und wahlen Sie den Eintrag MEDIEN aus.
  Wahlen hier die Option SD aus.

7.7. Kopfhörer

WARNING!

Gefahr des Verlusts des Hörsinns.

Zu hohe Lautstärke bei der Verwendung von Ohrhören erzeugt übermögen Schalldruck und kann zum Verlust des Hörsinns führen.

Stellen Sie die Lautstärke auf den kleinsten Wert, bevor Sie einen Ohrhorter aufsetzen.

Verwenden Sie nur die mitgelieferten Ohrhörer!

Es steht am Monitor und am DVD-Player je ein Kopfhöreranschluss zur Verfügung. Sie können je einen Ohrherer mit 3,5 mm-Klinkenstecker anschließen.

Wenn der Ohrhörer angeschlossen ist, wird das Tonsignal nur an den Ohrhörer weitergeleitet. Die Laufsprecher des Geräts sind abgeschaltet.

7.8. COAXIAL-Ausgang

Digitaler Audioausgang für ein Audioausgabegerät, an dessen Laufsprechern Sieden Ton des DVD-Players ausgegeben möchten, z. B. eine Stereoanlage mit entspruchendem digitalem Eingang.

So nutzen Sie den COAXIAL-Ausgang:

Schließen Sie an den COAXIAL-Ausgang den 3,5 mm-Klinkenstecker des mitgelieferten AV-Kabels an. Schließen Sie den roten Cinchstecker des AV-Kabels an den digitalen Koaxialausgang des externen Geräts an.

HINWEIS!

Bitte beachten Sie, dass eine Videoausgabe über diesen Anschluss nicht möglich ist.

7.9. Audio-/Video- und Stromverbindung zwischen DVD-Player und Monitor

Für die Strom- und Audio/Video-Verbindung schreiben Sie das mitgelieferte AV-DC-Kabel zwischen DVD-Player und Monitor an.

Verbinden Sie die BuchseVIDEO AUDIO OUT am DVD-Player und die BuchseVIDEO AUDIO IN am Monitor mit den schwarzen Klinkensteckern.
Verbinden Sie die Buchse DC OUT 9-12 V am DVD-Player und die Buchse DC IN 9-12 V am Monitor mit den Hohlsteckern des AV-DC-Kabels.

7.9.1. AUDIO/VIDEO OUT (DVD-Player)

Schließen Sie hier ein Gerät an, das Bild und Ton des DVD-Players wiedergeben soll (z. B. ein anderes Fernsehgeber).

7.9.2. AUDIO/VIDEO IN (Monitor)

Schlieben Sie hier ein Gerät an, dessen Bild und Ton am DVD-Player oder am Monitor ausgegeben werden soll. Setzen Sie ggf. das mitgelieferte AV-Kabel ein.

7.10.Netzanschluss

Wenn Sie alle Anschlüsse vorgenommen haben, verbinden Sie den Netzadapter mit einer Steckdose (100 - 240 V ~ 50/60 Hz) bzw. den Autoadapter an den Zigarettenanzünder-Anschluss im Auto.

8. Das Gerät im Auto befestigen

Das Gerät kann im Auto betrieben werden. Dazu konnen die Taschen an der Kopfstütze eines Vordersitzes im Auto angebracht und die Geräte darin platziert werden.

HINWEIS!

Die sichere Befestigung der Tasche im Auto kann nicht mit allen auf dem Markt befindlichen Kopfstützen garantiert werden.

Sie können das Gerät im Auto mit dem Auto-Adapter betreiben.

8.1. So befestigen Sie das Gerät

Zuerst legen Sie die Geräte in die offen stehende Tasche.

Legen Sie eine Disk ein.

Ziehen Sie die drei Klettverschlüsse an der Oberseite der Tasche auf.
Schieben Sie den DVD-Player dann in die Tasche und schließen Sie die Klettverschlüsse wieder.
Befestigen Sie dann die Tasche mit dem Gerät an der Kopfstütze.
An der Rückseite befinden sich zwei vertikale Gurte. Öffnen Sie die Klipp-Ver Schlüsse und losen Sie die Gurte soweit, dass sie gut um die Kopfstütze passen.
Legen Sie die Rückseite der Tasche an der Rückseite der Kopfstütze an. Ziehen Sie dann die Gurte um die Kopfstütze.
Schlieben Sie den Klippverschluss undziehen Sie die Gurte am losen Ende stramm.

WARNING!

Verletzungsgefahr durch umher fliegende Geräte.

Bei unzureichender Befestigung konnen sich die Gurte offen und die Geräte bei einem Aufprall umher fliegen.

Achten Sie beim Anziehen der Gurte daraufuf, dass die Gurte keine Schlaufen bilden und immer glatt an der Kopfstütze anliegen.

SchlieBen Sie ggf. das Autoadapterkabel wie auf Seite 26 beschrieben an.

9. Allgemeines zum Betrieb

9.1. Steuerung am Gerät oder über die Fernbedienung

9.1.1. Tasten am Gerät

Mit den Tasten am Gerät konnen Sie die wesentlichen Wiedergabefunktionen Ihres Geräts aktivieren.

9.1.2. Tasten an der Fernbedienung

Die Fernbedienung bietet über diese Grundfunktionen hinaus zahlreiche zusammen die Bedienelemente für die volle Funktionalität Ihres Geräts.

HINWEIS!

In dieser Anleitung beziehen wir uns auf die Tasten der Fernbedienung. Wenn die Tasten am Gerät gemeins sind, wird dies ausdrücklich erwähnt.

9.2. Einsatz/Ausschalten

9.2.1. Ein- und ausschalten

Mit dem Schalter ON/CHARGE (ON/OFF) an den Seiten des DVD-Players schalten Sie die Geräte ein (ON) und komplett aus (CHARGE/OFF). Im eingeschalteten Zustand leuchten die Betriebs-LED rot. Die Ladefunktionalität ist nur bei dem Hauptgerät gegeben. Der Monitor verfügt über kein eigenen Akku.

9.3. Wiedergabemedium wahlen

Wahlen Sie durch Drücken der Taste SOURCE das Menu zur Auswahl des Wiedergabemediums:

DVD
MEDIA

Andern Sie die Einstellung mit den Pfeiltasten und bestätigen Sie die Auswahl mit ENTER.
Im Punkt MEDIA konnen Sie mit der Pfeiltaste zur Medienauswahl wechseln.
Wahlen Sie mit den Pfeiltasten USB oder SD (für SD/MMC-Speicherkarten) aus und bestätigten Sie die Auswahl mit ENTER.

HINWEIS!

Die Menüpunkte USB und SD werden nur bei entsprechend eingelegtem Datenträger angezeigt.

9.4. Lautstärke

Regeln Sie die Lautstärke

entweder mit den Tasten VOL- und VOL+ an den Geräten,
mit den Tasten VOL+ bzw. VOL- auf der Fernbedienung.

HINWEIS!

Die Tasten VOL+ bzw. VOL- auf der Fernbedienung regeln nur die Lautstärke des DVD-Player, der zweite Monitor muss immer gesondert über den Lautstärkenregler am Gerät eingestellt werden.

9.4.1. Stummschaltung

Drücken Sie MUTE, um den Ton stumm zu schalten und die Stummschaltung wieder aufzuheiten. Bei aktivierter Mutefunktion wird auch der AV-Ausgang stummgeschaltet.

9.5. Bildeinstellung Monitor (MODE)

HINWEIS!

Das Menu des Monitors arbeitet unabhängig von dem des DVD-Players. Es kann nur mit den Tasten des Monitors bedient werden. Einstellungen des DVD-Players haben keine Auswirkungen.

Durch Drücken der Taste MODE rufen Sie folgende Bildeinstellungen für das Display des Monitors auf:

-Helligkeit
-Kontrast
-Farbsattigung
-Sprache
-Zurücksetzen

Durch erneutes Drücken der Taste MODE rufen Sie das zweite Bildeinstellungen menu auf:

-Bildformat 16:9

Mit den Pfeiltasten * konnen Sie gewünschte Option auswahlen und mit den Pfeiltasten die entsprechenden Einstellungen ändern.

HINWEIS!

Das Menu für die Bildeinstellung verfügt über eine eigene Sprachverwaltung, wenn Sie im SETUP-MENU eine OSD-Sprache ausgewählten haben, so wird diese nicht für diesen Menu übernommen. Stellen Sie im Menu Punkt SPRACHE die gewünschte Sprache ein. Sie haben sie Wahl zwischen den Sprachen Englisch, Deutsch, Französisch, Spanisch, Portugiesisch, Italienisch und Niederlandisch.

10. DVD-Betrieb

10.1. Disk einlagen

• Schieber den Schalter OPEN am Gerät und klappen Sie das Display des DVD-Players nach vorn, um das Diskfach zu öffnen.
• Setzen Sie die DVD so ein, dass die beschrifftete Seite nach vorne zeigt und drucken Sie die DVD vorsichtig auf die Halteachse in der Mitte bis die DVD hörbar einrastet
  Um das Diskfach zu schreiben, drücken Sie den Deckel herunter. Vergewissen Sie sich, dass er hörbar einrastet.

Nach einigen Sekunden beginnnt bei DVDs normalerweise automatisch die Wiedergabe der Disk. Eventuell mussen Sie (PLAY) drucken, oder es erscheint ein Menu, in dem Sie mit den Pfeiltasten eine Auswahl treffen mussen.

10.2.Tastenfungkctionen

Spezielle Bildschirmeldung

Wenn Sie eine Funktion wahlen, die auf dem eingelegten Medium nicht realisiert oder die im aktuellen Modus nicht aufrufbar ist, erscheint das(NO) Nebenstehend abgebildete Nicht-gültig-Zeichen auf dem Bildschirm.

Das Zeichen verschwindet nach weniger Sekunden.

10.2.1. PLAY

• Drücken Sie die Taste II (PLAY), um die Wiedergabe zu starten bzw. zu unterbrechen. Um die Wiedergabe fortzusetzen, drücken Sie die Taste II (PLAY) erneut.

10.2.2. STOP

Drücken Sie (STOP) einmal, um die Wiedergabe zu stoppen. In dieser Modus können Sie die Wiedergabe an derselben Stelle mit II (PLAY) fortsetzen.
Drücken Sie (STOP) ein weiteres Mal, um die DVD endgültig zu stoppen. Das Gerät befindet sich jetzt im Stopp-Modus.

10.2.3. SKIP

Drücken Sie während der Wiedergabe die Taste SKIP « oder «, um zusück-oder vorzuspringen (bei DVDs: von Kapitel zu Kapitel; ansonsten: von Titel zu Titel).

HINWEIS!

Bitte beachten Sie, dass bei vielen DVDs die Titel/Kapitel vor Start des eigentlichen Films (Lizenzhinweise) nicht übersprungen werden können.

10.2.4. Schnelllauf

Drücken Sie während der Wiedergabe die Taste oder , um den Schnelllauf vorwärts oder rückwärts zu starten. Bei wiederholtem Drücken steigern Sie die Geschwindigkeit: 2x > 4x > 8x > 16x > 32x . Bei nochmaligem Tastendruck oder mit II (PLAY) kehren Sie zur normalen Abspielgeschwindigkeit zurück.

10.2.5. STEP (Einzelbildwiedergabe)

Drücken Sie während der Wiedergabe die Taste STEP wiederholt, um Bild für Bild weiterzugehen.
Um die normale Wiedergabe fortzusetzen, drucken Sie II (PLAY/PAUSE).

10.2.6. SLOW - Zeitlupenfunktion

Drücken Sie während der Wiedergabe mehrmals die Taste SLOW, um folgenden Zeitlupenstufen einzustellen: 1/2, 1/4, 1/8 und 1/16 sowohl im Vor- als auch im Rücklauf.

Nach der letzten Zeitlupenstufe oder durch Drücken der Taste II (PLAY/ PAUSE) lauft die Wiedergabe in normaler Geschwindigkeit weiter.

HINWEIS!

Während des Schnelllaufs und der Zeitlupenfunktion ist die Tonwiedergabe stummgeschaltet.

10.2.7. Bild vergrößern und verkleinern - ZOOM

Drücken Sie wiederholt die Taste ZOOM, um das Bild zu vergroßern und zu verkleinern: x2 > x3 > x4 > x1 / 2 > x1 / 3 > 1 / 4 . Auf dem Bildschirm erscheidt das Vergroßerungssymbol mit dem Vergroßerungsfaktor.

Mit dem{nachsten drucken der ZOOM Taste kehren Sie zur normalen Ansicht zurück.

Mit den Pfeiltasten konnen Sie innerhalb des vergroßerten Bilds einen Bildaus-schnitt wahlen.

10.2.8.SEARCH (Direktsuche)

Mit der Taste SEARCH konnen Sie ein Kapitel, einen Titel oder eine Zeit direkt ansteuern. Mit jedem Tastendruck verändern Sie die Auswahl. Die Wiedergabe beginnnt an der gewährten Stelle.

• Sie können einen Titel auch direkt über die Zifferntasten eingeben, ohne vorher SEARCH zu drücken. Die Wiedergabe beginnnt direkt an der gewährten Stelle.
• Wenn Sie zweistellige Zahlen eingeben möchten, drücken Sie zuvor die Taste 10 + wiederholt für die Zehnerstelle, anschließend die zweite Stelle. Beispiel: Für die Zahl „34" drücken Sie dreimal die Taste 10+, dann die Taste 4.

DVD

SEARCH einmal drücken: Geben Sie ein gewünschtes Kapitel innerhalb des Titels ein.
SEARCH zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels im Format H:MM:SS ein.
SEARCH dreimal drücken: Geben Sie die gewünschte Zeit innerhalb des Kapitels im Format H:MM:SS ein.

Audio-CD/VCD

SEARCH einmal drücken: GEHE ZU ZEIT - Geben Sie die gewünschte Zeit auf der CD im Format MM:SS ein.
SEARCH zweimal drücken: GEHE ZU TITEL - Geben Sie die gewünschte Zeit innerhalb des Titels im Format MM:SS ein.

MP3

SEARCH einmal drücken: Geben Sie den gewünschten Titel ein (drei Stellen; ggf., 0'' oder _,00'' voranstellen).
- Sie können die Nummer des Titels auch direkt, ohne die Taste SEARCH, eingeben. Zur Eingabe von zweistelligen Nummern drücken Sie zunachst die Taste 10 + wiederholt für die Zehner, dann eine Zifferntaste für die Einer-Ziffer.
SEARCH zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels im Format MM:SS ein.

10.2.9. Abschnitt wiederholen - A-B

Drucken Sie die Taste A - B , um den Anfang eines Abschnitts zu definieren, der wiederholt werden soll.
Drücken Sie A - B erneut, um das Ende des Abschnitts zu definieren. Der Abschnitt wird endlos wiederholt.
Drucken Sie A-B noch einmal, um zur normalen Wiedergabe zurück zu kehren.

10.2.10. Display

Mit der Taste DISPLAY konnen Sie sich während der Wiedergabe durch wiederholtes Drücken nacheinander die abgelaufene und verbleibende Zeit anzeigen lasen. Mit jedem Tastendruck erhalten Sie eine entsprechende Bildschirmmeldung:

DVD: TITEL ABGESPIELT > TITEL VERBLEIBEND > KAPITEL ABGELAUFEN > KAPITEL VERBLEIBEND > DISPLAY AUS.

CD/VCD: EINZEL ABGEL. SPIELD. > EINZEL RESTSPIELDAUER > GESAMT ABGEL. SPIELD. > GESAMT RESTSPIEL-DAUER.

MP3: Zeigt Wiedergabestatus, Lautstärkepegel und Bitrate an.

10.2.11. Wiederholung - REPEAT

Drücken Sie während der Wiedergabe die Taste REPEAT. Auf dem Bildschirm erscheint das Wiederholungssymbol und, mit jedem Tastendruck, der zu wiederholende Abschnitt:

DVD: KAPITEL > TITEL > ALLE > AUS.

Audio-CD: TITEL > ALLE > AUS.

MP3: ZUFALLSWIEDG. ENDLOS > ZUFALLSWIEDG. > EINMAL > WIEDERHOLE TITEL > WIEDERHOLE ORDNER > ORDNER.

Bei Video-CDs und Xvid ist die REPEAT-Funktion nicht möglich.

10.2.12. Abspielreihenfolge

Die Programmier-Funktion ermittelicht Ihnen, bis zu 20 Kapitel (DVD) oder Titel (Audio) in einer selbst-definierten Reihenfolge abzuspielen.

Bei MP3-Medien ist keine Programmierung möglich.

So programmieren Sie die Reihenfolge:

Drücken Sie die Taste PROGRAM. Auf dem Bildschirm erscheidt eine Tabelle mit Programmplätzen.
Geben Sie mit den Zifferntasten der Fernbedienung den gewünschten Titel (TT) für Programmplatz 01 ein. Einstelligen Ziffern stellen Sieitte eine o voraus.
Bei DVDs geben Sie jetzt ebenso das gewünschte Kapitel (CH) ein.

Der Cursor springt auf Programmplatz 02.

Geben Sie nach Wunsch weitere Programmplätze genauso ein:

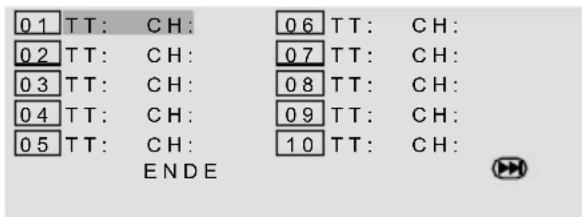

Programm-MENU CD Programm-MENU DVD

Liste starten

Sobald der ersten Programmplatz eingeben ist, entscheid am unteren Menürand der Eintrag WIEDERGABE.
Bewegen Sie den Cursor mit den Pfeiltasten auf den Eintrag WIEDERGABE und drücken Sie ENTER. Die programmierte Beste startet. Mit der Taste PRO-GRAM können Sie die Beste wieder aufrufen.
Drucken Sie zweimal STOP, um die Liste zu loschen.

Nach Ende der Wiedergabe springt der DVD-Player in den Standby-Modus.

Die programmierte Liste wird nicht gespeichert.

HINWEIS!

Wenn Sie den Eintrag ENDE am unteren Rand der Tabelle auswahlen, wird die Funktion abgebrochen ohne die Einstellungen zu speichern.

10.2.13. Audio-Einstellung (Sprache)

Drücken Sie AUDIO wiederholt, um eine andere auf der DVD vorhandene Audioeinstellung (z. B. 2-Kanal-Ton oder 5.1-Kanal-Ton) oder die gesprochene Sprache auszuwahlen. Die Umstellung erfolgt unmittelbar und braucht nicht bestätigt zu werden.

HINWEIS!

Beachten Sie jedochitte, dass diese Funktion auf einigen DVDs nicht realisiert ist.

10.2.14. Untertitelsprache

Drücken Sie SUBTITLE wiederholt, um eine andere Untertitelsprache auszuwahlen, sofern Untertitel auf der DVD vorhanden sind. Die Umstellung erfolgt unmittelbar und braucht nicht bestätigt zu werden.

10.2.15. DVD-Menus aufrufen

Mit den Tasten TITLE und MENU rufen Sie die auf der DVD abgelegten Menü auf.

In der Regel ruft die Taste MENU das Hauptmenu auf und die Taste TITLE das Titelmenu. Mit den Pfeiltasten steuern Sie die Punkte in den DVD-Menus an. Bestätigkeiten Sie jeder Auswahl mit ENTER.

HINWEIS!

Bitte beachten Sie, dass es von der DVD abhängt, welche Menüs bei welchem Aufruf erscheinen.

10.2.16. Kameraposition - ANGLE (nur DVD)

Auf weniger DVDs sind einzeln Szenen aus verschiedenen Kamerapositionen aufgenommen.

Drücken Sie die Taste ANGLE, wiederholt, um den Kamerawinkel umzuschalten. Das Symbol erscheint von selbst bei den entsprechenden Szenen, wenn im Menu ALLGEMEINES SETUP die Einstellung KAMERAPOs auf EIN gestellt ist.

10.2.17. PBC-Funktion (nur VCD 2.0)

Einige VCDs des Typs 2.0, die eine Titel-/Kapitelstruktur besitzen, bieten die Mollichkeit des Playback-Controls (PBC). Mit der Taste PBC aktivieren Sie das Playbackcontrol. Es stehen erweiterte Funktionen für Ansteuerung der Titel/Kapitel zur Verfugung, wie etwa die Direktanwahl von Titel/Kapitel oder die SKIP-Funktion.

HINWEIS!

Bitte beachten Sie, dass es von der VCD abhängt, welche Funktionen genau zur Verfugung stehen.

10.3. Navigieren auf MP3- und JPEG-Datenträgern

Auf MP3- und JPEG-Datenträgern können die Musik-Titel bzw. Bilder wie auf einem Datenmedium in Ordnern zusammenfasst sein.

Legen Sie ein Wiedergabemedium mit MP3- oder JPEG-Daten ein (CD, USB-Stick oder SD-Karte).
Wahlen Sie mit der Taste SOURCE die gewünschte Quelle aus (MEDIEN > SD oder USB). Auf dem Bildschirm erscheidt ein Menu mit der obersten Ordnenerstruktur.

Sofern der Datenträger Ordner enthalt, werden sie auf der linken Seite aufgeführt. Die Fläche des aktiven Ordners oder der aktiven Datie entscheidt orange unterlegt. In der obersten Zeile steht die Gesamtzahl der Titel in dem Ordner.

Gehen Sie mit den Pfeiltasten in einen der Ordner und bestätigten Sie mit ENTER/OK.

Ggf. öffnen sich weitere Unterordner. In dieser Fall konnen Sie mit der linken Pfeil-taste oder über den obersten Menüpunkt ( ) zum übergeordneten Menu zurückgehen.

Um einen Titel zu horen bzw. ein Bild zu sehen, wahlen Sie ihn/es aus und bestätigen Sie mit (PLAY) oder ENTER.

JPEG-Bilder

Bei JPEG-Bildern erhalten Sie auf der rechten Seite des Menüe eine Bildvorschau.

Wahlen Sie ein Bild aus und bestätigen Sie mit ENTER, um es sich große anzei- gen zu halten. Alle Bilder des aktiven Ordners werden ab dem ausgewählten Bild nacheinander angezeigt („Dia-Show").
Mit den Tasten «bzw. »gelangen Sie zum nächsten bzw. vorherigen Bild.
Mit STOP erscheinen eine Vorschau aller Bilder des Ordners sowie weitere Menüoptionen (SLIDE SHOW = Diashow; MENU = Menu, PREV / NEXT =Tomorrow / vor).
- Wenn Sie während der Wiedergabe die Pfeiltasten drücken, drehen Sie das Bild.

Bitte beachten Sie, dass sehr große Bilder u. U. nicht dargestellt werden konnen.

11. SETUP-MENU im DVD-Betrieb

• Drücken Sie während des DVD-Betriebs die Taste SETUP. Auf dem Bildschirm entscheidt die Hauptseite des SETUP-Menus. Folgende Menüs sind im DVD-Betrieb aktiv:

• ALLGEMEINES SETUP
  ·AUDIO SETUP
  VIDEO SETUP
  VORZUGSEINSTELLUNGEN

• PASSWORD SETUP

11.1. Navigieren in den Menüs

Wahlen Sie mit zwischen den Menus. Das aktive Menu ist orange unterlegt. Mit wahren Sie die Menüpunkte an und erhalten die Auswahlpunkte auf der rechten Seite. Die aktive Einstellung ist braun unterlegt.

Um eine Einstellung zu ändern, gehen Sie mit auf die rechte Seite (die Unterlegung wechselt von braun zu grün) und wahlen mit einen anderen Punkt. Bestätigen Sie mit ENTER.

Mit kommt Sie zur übergeordneten Menu-Ausbahl.

Mit SETUP können Sie das SETUP-MENU an jeder Stelle verlassen.

Das Menu VORZUGSEINSTELLUNGEN können Sie nicht während der Wiedergabe aufrufen. Stoppen Sie ggf. die Wiedergabe mit 2x STOP.

11.2. ALLGEMEINES SETUP MENU

11.2.1. TV Bildschirm

Stellen Sie hier das Gerät auf das Anzeige-Format des Fernsehgeräts ein.

4:3 PANSCAN: Auswahl für Fernsehgeräte mit 4:3-Format. Das Pan ScanFormat stellt 16:9-Filmformate in voller Höhe dar, seitliche Bildanteile werden abgeschritten.
4:3 LETTERBOX: Auswahl für Fernsehgeräte mit 4:3-Format. Das Letter-box-Format verkleinert das 16:9-Filmformat auf Bildschirmbreite.
16:9: Auswahl für Fernsehgeräte im 16:9-Format.
16:9 SCHMAL: Stellt 4:30-Filmformate in OriginalgroBe dar.

11.2.2. KAMERAPOS. ANZ.

Stellen Sie die Anzeige für verschiedene Kamerapositionen (auf freiigen DVDs realisiert) ein. (Mit der Taste ANGLE schalten Sie die Kamerapositionen um).

11.2.3. OSD SPRACHE

Hier stellen Sie die Sprache des OSD („On-Screen-Display“) ein, das heißt die Sprache für die Menüs des Geräts. Sie haben die Auswahl zwischen Englisch, Spanisch, Französisch, Deutsch, Italienisch, Portugiesisch, Niederlandisch, Polnisch und Dänisch.

Bei der Auswahl einer Sprache staat sich das Menu unmittelbar um.

11.2.4. GEHÖRLOS. TITEL

Einige DVDs besitzen Untertitel für Gehörlose. Diese Untertitel enthalten im Gegen-satz zu normalen Untertiteln auch Bildbeschreibungen.

HINWEIS!

Wenn Sie den DVD-Player an ein anderes Fernsehgerät angeschlossen haben, muss these Gerät ebenfalls die Funktion unterstützen, damit die Gehörlosen-Untertitel dargestellt werden konnen.

11.2.5. BILDS. SCHONER

Wenn der Bildschirmschoner aktiviert ist, erscheint ein Bildschirmschoner, wenn 3 Minuten lang keine Taste gedrückt wird (nicht während der Wiedergabe).

11.2.6. LETZTER SPEICHERPLATZ

Mit dieser Funktion merkt sich der DVD-Player die Stelle der zuletzt eingelegten DVD, an der sie gestoppt wurde. Wenn Sie die gleiche DVD erneut in das Gerät einlagen, beginnt die Wiedergabe an der letzten Position. Die letzte Position auf der DVD bleibt auch erhalten, wenn Sie das Gerät ausschalten.

11.2.7. AUTO STANDBY

Legen Sie in dieser Funktion eine Zeitspanne (15 oder 30 Minutes) fest, nach der der DVD-Player in den Standby-Modus schaltet.

Der DVD-Player schaltet nur dann in den Standby-Modus, wenn kein Medium abgespielt wird und keine Taste gedrückt wird.

HINWEIS!

Um Strom zu sparen haben Sie während der CD / MP3 Wiedergabe die Möglichkeit, die Hintergrundbeleuchtung der Displays auszuschalten.

Drücken Sie zum Ausschalten der Display-Beleuchtung die Taste STEP/TFT.

Während einer Video-Wiedergabe ist dies nicht möglich.

11.3.AUDIO SETUP MENU

11.3.1. DOWNMIX

Falls Sie den analogen Ausgang benutzen, können Sie in thisem Menu hierfür Einstellungen vornehmen.

STEREO: Es wird ein Stereoton ausgegeben.

Wahlen Sie diese Einstellung, wenn der Klang nur über zwei Laufsprecher ausgegeben wird.

L/R: Wahlen Sie diese Einstellung, wenn das Gerät an einen Dolby Pro Logic-Decoder angeschlossen ist.

11.3.2. DIGITALAUSGANG

SPDIF/AUS: Der digitale Ausgang COAXIAL ist nicht aktiviert.

SPDIF/RAW: Zur Ausgabe eines digitalen Datenstroms, z. B. an eine Endstufe mit Dolby Digital-Decoder.

SPDIF/PCM: Standardformat zur Ausgabe eines Stereoformats.

11.3.3. DOLBY DIGITAL EINSTELLUNG

ZWEIKANALTON

STEREO: Es wird ein Stereo-Signal über den linken und rechten Lautsprecher (Audiokanal) ausgegeben

L-MONO: Der linke Mono-Kanal wird über beiden Lautsprecher (Audiokanal) ausgegeben.

R-MONO: Der rechte Mono-Ton wird über beiden Laufsprecher (Audiokanal) ausgegeben.

MIX-MONO: Der linke und rechte Mono-Ton wird als Monosignal über beiden Laufsprecher (Audiokanal) ausgegeben

DYNAMIK

Das Dolby-Digital-Tonformat untersützt eine Dynamik-Einstellung, mit der Sie den Lautstärke-Unterschied zwischen leisen und lauten Passagen in einer Skala von OFF bis FULL in neun Schritten eingten können.

OFF: Der Ton wird unverändert, d. h. laute Passagen und Bässe werden laut, leise Passagen leise wiedergegeben ("Kino-Sound"). Die Einstellung ist nur geeignet, wenn niemand gestört werden kann.

FULL: Der Lautstärkeunterschied wird minimiert, d. h. laute Passagen werden reduziert, leise Passagen angehoben. Diese Einstellung ist z. B. nachts angebracht.

Um die Einstellung zu ändern, gehen Sie mit in die Skala auf der rechten Seite und wahlen Sie mit oder den gewünschten Wert aus. Bestätigen Sie mit EN-TER.

11.4.VIDEO SETUP MENU

11.4.1. Helligkeit, Kontrast, Farbton, Farbe

Stellen Sie an diesen Menüoptionen die gewündchten Werte für die einzelnen Punkte ein.

Gehen Sie dazu wie folgt vor:

Wahlen Sie mit den Pfeiltasten oder die gewünschte Option an.
Bestätigen Sie die Auswahl mit der Taste ENTER, Sie gelangen in den Einstellmodus.
Wahlen Sie nun mit den Pfeiltasten oder den gewünschten Wert.
Bestätigen Sie die Auswahl mit der Taste ENTER, Sie verlassen hiermit auch den Einstellmodus.

11.5. VORZUGSEINSTELLUNGEN

HINWEIS!

Das Menu VORZUGSEINSTELLUNGEN können Sie nicht während der Wiedergabe aufrufen. Stoppen Sie ggf. die Wiedergabe mit 2x STOP.

11.5.1. TV Typ

Wäh len Sie hier den Farbstandard Ihres Fernsehgeräts:

PAL: in weitere europäischen Ländern übliches Farbformat.

AUTO: automatische Einstellung des Formates.

NTSC: in Nordamerika übliches Farbformat.

11.5.2.AUDIO

Hier wird eine der auf der DVD gesprochenen Sprache voreingestellt.

Sie haben die Auswahl zwischen Englisch, Spanisch, Französisch, Deutsch, Italienisch, Portugiesisch, Niederlandisch, Polnisch und Dänisch.

11.5.3. UNTERTITEL

Hier können Sie eine Sprache für die auf der DVD abgelegten Untertitel voreinstellen.

Sie haben die Auswahl zwischen Englisch, Spanisch, Französisch, Deutsch, Italienisch, Portugiesisch, Niederlandisch, Polnisch, Dänisch und Aus.

11.5.4. DISK-MENU

Hier wahlen Sie die Sprache der auf der DVD abgelegten Menüs aus, sofern auf der Disk vorhanden.

Sie haben die Auswahl zwischen Englisch, Spanish, Französisch, Deutsch, Italienisch, Portugiesisch, Niederlandisch, Polnisch und Dänisch.

11.5.5. KINDERSICHERUNG

Hier steilen Sie die Freigabeklasse für DVDs ein (Elternkontrolle).

Einige DVDs und CDs sind mit Verschlussungssignalen der von der Motion Picture Association etablierten Freigabeklassen kodiert. Die acht Freigabeklassen lauten:

1 KIND.-SICH.: auch für keine Kinder geeignet;
2 O. ALTERSB.: für alle Altersgruppen;
3 FREIG AB 6: empfohlen ab 6 mit elterlicher Aufsicht;
4 FREIG AB 12: empfohlen ab 12;
5 FREIG AB 16: empfohlen ab 16 mit elterlicher Aufsicht;
6 N. FREI U.16: nicht frei unter 16;
7 N. FREI U.18: nicht frei unter 18;
8 ERWACHSEN: nur fur Erwachsene.

Wurde eine DVD z. B. mit der Freigabeklasse 7 (ab 18) oder 8 (Erwachsene) kodiert und Sie haben eine der Freigabeklassen 1 bis 6 eingestellt, so erfolgt eine Meldung und es muss das Password eingegeben werden. Es konnen auch nur Teile der DVD, das heißt bestimmte Filmszenen, mit einer Freigabeklasse oder verschiedene Freigabeklassen kodiert sein.

Um die Freigabeklasse zu ändern, müssen Sie das Password eingeben (siehe „PASSWORT SETUP MENU" auf Seite 44)

11.5.6. MPEG4 UNTERTITEL

Hier können Sie eine Sprache für die auf einem MPEG4-Datenträger abgelegten Untertitel voreinstehen.

11.5.7. GRUNDEINST.

Bestätigten Sie GRUNDEINST. > ZURÜCKSETZEN mit ENTER, um das Gerät auf die Werkseinstellungen zurückzusetzen.

HINWEIS!

Einstellungen werden ohne weitere Sicherheitsabfrage auf Werkseinstellungen darüber gesetzt.

HINWEIS!

Bitte beachten Sie, dass ein geändertes Password nicht zurückgesetzt wird!

11.6. PASSWORD SETUP MENÜ

11.6.1. KENNWORT-MODUS

Hier können Sie einstellen, ob in bestimmen Situationen (z. B. beim Schauen einer DVD mit Altersbegrenzung ein Password eingegeben werden muss (Einstellung EIN) (siehe „KINDERSICHERUNG" auf Seite 43) oder ob ne ein Password eingegeben werden soll (Einstellung AUS).

11.6.2. PASSWORD

Hier konnen Sie das werkseitige Password ändern.

Bestätigen Sie den Eintrag ÄNDERN mit ENTER.

ALTES PASSWORD: Geben Sie hier mit den Zifferntasten der Fernbedienung das bestehende Password ein. Es besteht aus genau vier Ziffern. Werde noch kein Password eingerichtet, gilt das werkseitige Password 1234. Wenn Sie das richtige Password eingegeben haben, wird das{nachste Feld für die Eingabe aktiviert.

NEUES PASSWORD: Geben Sie hier mit den Zifferntasten der Fernbedienung eine vierstellige Zahl ein. Die Markierung springt auf das{nachste Feld.

PW BESTÄTIGEN: Geben Sie die vierstellige Zahl noch einmal ein.

Drücken Sie ENTER, um das neue Password zu bestätigen.

Sollten Sie das neue Password vergessen haben, geben Sie das Master-Password 1369 ein.

12. Pixelfehler bei LC -Display

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in soltenen Fälle zu Ausfallen von einzelnen oder mehreren Leuchtpunkten kommt. Bei Aktiv- Matrix-TFTs mit einer Auflösung von 480 × 234 Pixeln, welche sich aus jeder Sub-Pixeln (Rot, Grün, Blau) zusammen setzen,kommen insgesamt ca. 336.960 Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen außerst komplexen Fertigungsprozesses kann es vereinzt zu einem Ausfall oder zur fällschlichen Ansteuerung von Pixeln bzw.einzelnen Sub-Pixeln kommt.

Beschreibung Akzeptierte Zahl
Helle Sub-Pixel	1 Sub-Pixel Max. 1
	Zwei(Beine)nander liegend (horizon- tal/vertikal)	0
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixel	Min. 5 mm
Dunkle Sub-Pixel	Einzeln Max. 5
	Zwei(Beine)nander liegend Max. 0
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixel	Min. 5mm
Gesamtzahl heller und dunkler Sub-Pixel Max. 5

Die Tabelle beschreiben die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darauf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie übersritten ist.

13. Fehlerbehebung

Wenden Sie sich an einen unserer Service-Partner in Ihr的方式来，

• sich die genannten Funktionstörungen nicht wie beschrieben beheben setzen oder
• andere als die genannten Funktionstörungen auftreten

Display zeigt nichts an/DVD-Player zeigt keine Funktion, obwohl er eingeschaltet wurde

• Überprüfen Sie, ob das Steckernetzteil richtig in die Steckdose eingesteckt ist.
• Prüfen Sie, ob die Steckdose, in die Sie das Steckernetzteil des DVD-Players ein-gesteckt haben, Strom führt, indem Sie ein anderes Gerät an sie anschlieben. Stecken Sie das Steckernetzteil des DVD-Players gegebenenfalls in eine andere Steckdose ein.
• Schalten Sie den DVD-Player mit dem Schalter ON/CHARGE aus und warten Sie danach zehn Sekunden. Schalten Sie den DVD-Player anschließend wieder ein.

Display zeigt „Keine Disc“, bzwohl eine Disk einlegecht wurde

Die Disk ist verschmutzt, verkratzt oder beschädigt. Säubern Sie die Disk oder gegen Sie eine andere Disk ein.
- Der Länder-/Regionalcode der eingelegten DVD/VCD/S-VCD stimmt nicht mit dem Regional-/Ländercode des DVD-Players überein. Die DVD/VCD/S-VCD kann in thisem Fall nicht mit dem DVD-Player wiedergegeben werden.

Eingelegte Disk wird nicht wiedergegeben

• Eventuell hat sich ein Kondenswasserfilm auf der Laser-Abtastlinse des DVD-Players gebildet. Das kann insbesondere dann der Fall sein, wenn der DVD-Player starken Temperaturschwankungen ausgesetzt war.
• In diesen Fall stellen Sie den DVD-Player in einer trockenen Umgebung mit normaler Raumtemperatur auf. Entnahmen Sie zunachst eine eventuell eingelegte Disk aus dem Diskfach. Lassen Sie den DVD-Player anschließend mindestens eine Stunde lang eingeschaltet, ohneihn zu benutzen, bis der Kondenswasserfilm sich zurückgebildet hat.

Kein Bild oder nur Schwarz/Weiß-Bild

• Überprüfen Sie, ob alle Verbindungskabel zwischen DVD-Player und anderen Geräten fest in die entsprechenden Buchsen eingesteckt sind.
• Überprüfen Sie, ob die Fernsehnorm zu der Anschluss-variante passt, mit der Sie den DVD-Player an einen Fernseher (oder einen Video-Projektor) angeschlossen haben.
• Prüfen Sie anhand der Bedienungsanleitung des Fernsehers (oder am Video-Projektor), ob eventuell Einstellungen am Fernseher (oder des Video-Projektor) möglich sind, um den DVD-Player mit dem Fernseher zu benutzen.

Kein Ton

• Prüfen Sie, ob der DVD-Player eventuell stumm geschaltet ist (Taste MUTE).
• Überprüfen Sie, ob alle Verbindungskabel zwischen DVD-Player und eventuell angeschlossenen Audio-Komponenten fest in die entsprechenden Buchsen eingesteckt sind.
• Überprüfen Sie, ob Sie die Lautstärke heruntergeregt haben.
• Prüfen Sie anhand der Bedienungsanleitung des Fernsehers, ob eventuell Einstellungen am Fernseher nötig sind, um den DVD-Player mit dem Fernseher zu benutzen.
• Prüfen Sie anhand der Bedienungsanleitung einer eventuell angeschlossenen Audio-Komponente, ob Einstellungen an dieser nötig sind, um sie mit dem DVD-Player zu benutzen.

Kein 4:3 oder 16:9-Bild

• Prüfen Sie anhand der Bedienungsanleitung des Fernsehers, über welches Bildformat der Fernseher verfügbar.
• Prüfen Sie, ob die Einstellungen im OSD-MENU zum verfügbarbaren Bildformat des Fernsehers passen.

Fernbedienung ohne Funktion

• Prufen Sie, ob die Batterie der Fernbedienung mit der richtigen Polarität in das Batteriefach eingesetzt ist.
• Prufen Sie, ob die Batterie der Fernbedienung verbraucht ist und wechseln Sie die Batterie nötigenfalls aus.
• Stellen Sie sich, dass sich keine Hindernisse zwischen Fernbedienung und DVD-Player befinden.
• Entfernen Sie sich beim Benutzen der Fernbedienung nicht mehr als fünf Meter vom DVD-Player.

Wiedergabe-Sprache/Untertitel-Sprache entspricht nicht den Einstellungen im OSD-Menu

Die im OSD-Menu eingestellte Wiedergabe-Sprache/ Untertitel-Sprache ist auf der einlegeit den Disk nicht verfügbar.

Eine oder mehrere Funktionen sind nicht einschaltbar

• Die gewählte Funktion ist eventuell nicht bei allen DVDs/VCDs/S-VCDs verfügbar. Wenn Sie versuchen, eine nicht verfügbare Funktion auszuführen, wird ein Symbol im Display angezeigt.

Keine Taste am Gerät oder auf der Fernbedienung Funktioniert/ andere Fehlfunktionen

• Schalten Sie den DVD-Player mit dem Schalter ON/CHARGE aus und warten Sie danach zehn Sekunden. Schalten Sie den DVD-Player anschließend wieder ein.
• Falls die Störung danach noch immer auftritt: Setzen Sie den DVD-Player auf die Standardeinstellungen zurück.

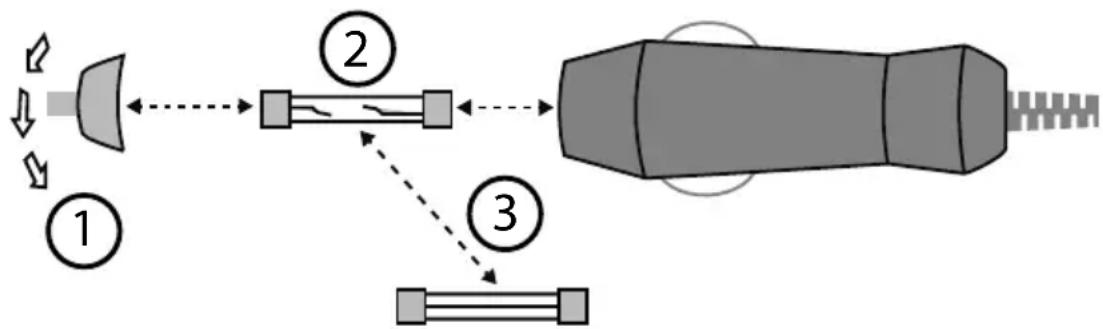

Der Autoadapter liefert keinen Strom

• Die Sicherung ist durchgebrannt. Drehen Sie die Metallspitze (1) vom Autoadappter und entnahmen Sie die Sicherung (2). Ersetzen Sie die Sicherung durch eine gleichwertige Sicherung (3) des Typs T 2 AL, 250 V.

14. Reinigung

Ziehen Sie vor dem Reinigen immer den Netzadapter und alle Verbindungskabel.

• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie daraufuf, dass keine Wassertröpfchen auf dem Gerät zusückbleiben. Wasser kann dauerhafte Verfürbungen verursachen.
• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.

ACHTUNG!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

15. Entsorgung

VERPACKUNG

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und damit wiederverwendungsfähig oder können dem Rohstoffkreislauf zurückgeführrt werden.

GERÄT

Das Gerät ist mit einem integrierten Lithium-Hochleistungsakku ausgestattet. Entsorgen Sie das Gerät am Ende seiner Lebenszeit keinesfalls über den normalen Hausmüll, sondern erkundigen Sie sich bei der örtlichen Verwaltung über Wege einer umweltgerechten Entsorgung an Sammelstellen.

BATTERIEN

Verbrauchte/defekte Batterien/Akkus gehoren nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

16. Technische Daten

HINWEIS ZUR ELEKTROSTATISCHEN AUFLADUNG:

Sollte das Gerät aufgrund elektrostatischer Aufladung nicht ordnungsgemäß Funktionieren, setzen Sie das Gerät zurück, indem Sie es vorübergehend vom Netz trennen und schalten Sie es für ca. 30 Sekunden ab.

HAUPTGERÄT

Eingangsspannung/-strom:	DC	-9-12	V	2000 mA
Ausgangsspannung/-strom:	DC	-9-12	V	750 mA
Leistungsaufnahme:	<	15		W

Gerätemaße: ca. 225 x 170 x 36 mm (BxHxT)

Gewicht: ca. 787 g

Umgebungstemperatur

im Betrieb: 0^ C bis +40^ C

Lagertemperatur: 0^ bis +40^

Luftfeuchte: 45% bis 75% Luftfeuchtigkeit

Unterstutzte Formate: mp3;avi;mpeg;jpg

BILDSCHIRM

Diagonale: 9^ (ca. 22,86 cm)

Auflösung: 800 × 480

AV-Ausgang

Videosignal: FBAS

Video-/Audioeing: 3,5 mm Klinkenbuchse

Coaxialausgang: 3,5 mm Klinkenbuchse

USB

Version: 2.0

Ausgangsspannung: 5V max. 200 mA

KOPFHÖRER

Hersteller:	Shenzhen NanPing Technology Co., Ltd
Modellnummer:	EP-1615P

KOPFHÖRERAUSGANG

Anschluss: 3,5 mm Klinkenbuchse

Schalldruckpegel: max. 94 dB

MONITOR

Eingangsspannung/-strom:

DC

9-12

V

750 mA

Gerätemaße: ca. 225 × 170 × 21 ~mm (BxHxT)

Gewicht: ca. 435 g

AV-EINGANG

Video signal:

FBAS

Video-/Audioeing: 3,5 mm Klinkenbuchse

NETZADAPTER

Hersteller: Mass Power Electronic Limited

Modellnummer:

WFF-0900200VE

Eingang: AC 100-240 V ~ 50/60 Hz; 0.4 A

Ausgang:

DC

Schutzklasse

II

9

AUTOADAPTER

Hersteller:

Shenzhen

Yijiaxing

Eingangsspannung/-strom:

DC

12

V

2000 mA

Ausgangsspannung/-strom:

DC

12

V

2000 mA

Sicherung:

T2AL; 250V

WIEDERAUFLADBARER LI-POLYMER-AKKU

Hersteller: Great Power Battery Co., Ltd.

Modellnummer:

GSP456080*2S

Nennspannung:

DC 7,4V --- 1800 mAh, 13,32Wh

Technische Änderungen vorbehalten!

Netzadapter

17. Impressum

Copyright © 2015

Alle Rechte vorbehalten.

These Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfaltung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnhof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und stehen über das Serviceportal www.medionservice.de zum Download zur Verfügung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

DE

FR

NL

Sommaire

3.8. Manipulation des piles

7.6. SD/MMC-geheugenkaarten

Bij mp3-opslagmedia is programmeren nicht möglich.

De geplaatste disk worden nicht weergegeben

Afstandsbediening werkt nicht

16. Technische gegevens

INSTRUCTIES VOOR ELEKTROSTATische LADING:

Vochtigkeit: 45% - 75% vochtigkeit

Ondersteunde formaten: mp3;avi;mpeg;jpg

BEELDSCHERM

Diagonal: 9" (ca. 22,86 cm)

Resolutie: 800× 480

AV-uitgang

Videosignaal: FBAS

Video- en audio-uitgang: 3,5 mm mini-jackplug

Coax-uitgang: 3,5 mm mini-jackplug

USB

Versie: 2.0

Modelnummer: EP-1615P

HOOFDTELEFOONUITGANG
