BEDIENUNGSANLEITUNG PDP507XD PIONEER

Operating Instructions Mode d'emploi Bedienungsanleitung

DOLBY DIGITAL

HOMI

SRSO

Prise péritel (INPUT 1)

Prise péritel (INPUT 2)

Prise péritel (INPUT 3)

Das Blitzsymbol in einem Drieeck weist den Nutzerdarauf hin, dass eine Berufungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung kann so hoch sein,dass sie die Gefahr eines elektrischen Schlags bei Personen birtg:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG:

UM SICH NICT DER GEFAIR EINES ELEKTRISCHEN SCHLAGS AUSZUSETZEN, DURFEN SHE NICT DEN DECKEL (ODER DIE RUCKSEITE) ENTFERNEN. IM GERAETINNEREN BEFINDEN SICH KEINE VOM NUTZER REPARIERBARE TEILE. UBER LASSEN SIE REPARATUREN DEM QUALIFIZIERENT KUNDENDIENST.

Ein Ausrufungszeichen in einem Dreieck weist den Nutzer auf wichtige Bedienungs-und Wartungsanweisungen in den Dokumenten hin, die dem gerät beilügen.

WARNING

Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und-töppe) in die Nähe des Gerätes bringen und thesev vor Tropfwasser, Spritzwasser, Regen und Nasse schützen.

D3-4-2-1-3_A_Ge

Dieses Produkt entspricht den Niederspannungsrichtlinien (73/23/EEC, geändert durch 93/68/EEC) und den EMV-Richtlinien (89/336/EEC, geändert durch 92/31/EEC und 93/68/EEC).

WARNING

Vor dem erstmaligen Anschluss des Gerätes an das Stromnetzitte den folgenden Hinweis sorgfältig beachten. Die Netzspannung ist je nach Land verschiedene.Vor der Inbetriebnahme des Gerätes{sicherstellen, dass die ortliche Netzspannung mit der auf dem Typenschild an der Rückwand des Gerätes angegebenen Nennspannung (z.B.230 V oder 120 V) übereinstimmt. D3-4-2-1-4_A_Ge

WARNING

Das Netzkabel these Gerätes ist mit einem dreipoligen (einschließlich Erdungsstift) Netzstecker ausgestattet, der ausschließlich für den Anschluss an eine (geerdete) Schuko-Steckdose vorgesehen ist. Falls der Netzstecker aufgrund einer abweichenden Ausführung nicht an die Netzsteckdose angeschlossen werden kann, muss ein Elektriker mit der Installation einer vorschrifsmäßigen Netzsteckdose beauftragt werden. Beim Erdungsstift handelt es sich um eine Sicherheitsvorrichtung, die auf keinen Fall umgangen oder außer Kraft gesetzt werden darf.

D3-4-2-1-6 A Ge

Die nachstehenden Symbole befinden sich auf am Gerät angebrachten Aufklebern. Sie machen den Benutzer und das Wartungspersonal auf mögliche Gefahren aufmerksam.

WARNING

Dieses Symbol weist auf eine gefährliche oder unsichere Vorgehensweise hin, die zu Personenverletzungen oder Sachschäden führen kann.

VORSICHT

Dieses Symbol weist auf eine gefährliche oder unsichere Vorgehensweise hin, die schwere Personenverletzungen verursachen oder Leben kosten kann.

WARNING

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf diesen Gerät stellen.

D3-4-2-1-7a A Ge

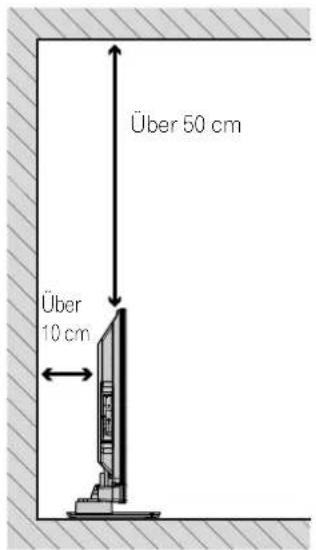

VORSICHTSHINWEIS ZUR BELUFTUNG

Bei der Aufstellung这点 Gerates muss fur einen
ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten.
Bezüglich minimaletplatzanforderungen sieheiete 16.

WARNING

Im Gerätegehause sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dieren, eine Überhitzung des Gerätes zu verhindern und einen zuverlüssigen Betrieb zu gewährleisten. Um Brandgefahr auszuschreiben,)dürfen diese Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerätarf beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt sein.

VORSICHT

Der POWER-Schalter these Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituationsofar abgezogen werden kann. Um Brandgefahr auszuschreiben, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispelsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

D3-4-2-2-2a_A_Ge

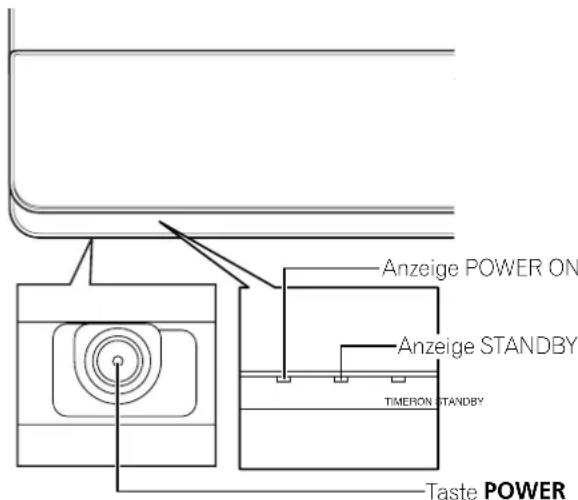

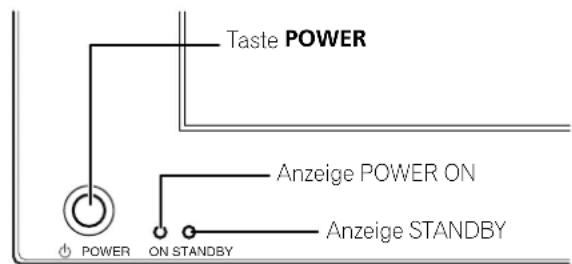

Taste STANDBY/ON

STANDBY:

Im Bereitschaftsmodus ist die Hauptstromversorgung zum Gerät getrennt, sodass es nicht mehr voll Funktionsfähig ist.

Anzeige STANDBY/ON

Im Bereitschaftsmodus leuchtet die Anzeige rot, im Einschaltmodus hingegen blau.

Inhalt

Vielen Dank, dass Sie sich für diesen Pioneer-Produkt entschieden haben.

Lesen Sie die Bedienungsanleitungitte aufmerksam durch, sodass Si mit der richtigen Bedienungsweise Ihres Modells vertraut werden. Nachdem Sie die Bedienungsanleitung gelesen haben, sollenn Si sie an einer sicheren Stelle griffbereit aufbewahren.

In manchen Ländern oder Verkaufsgebieten weichen die Ausführungen von Netzstecker oder Netzsteckdose unter Umstanden von den in den Abbildungen gezeugten ab. Die Anschluss- und Bedienungsverfahren des Gerätes sind jedoch gleich.

Die Abbildungen in dieser Anleitung beziehen sich auf das Modell PDP-507XD, sofern nicht anderweitig angegeben.

01 Wichtige Informationen für den Anwender

02 Wichtige Sicherheitshinweise

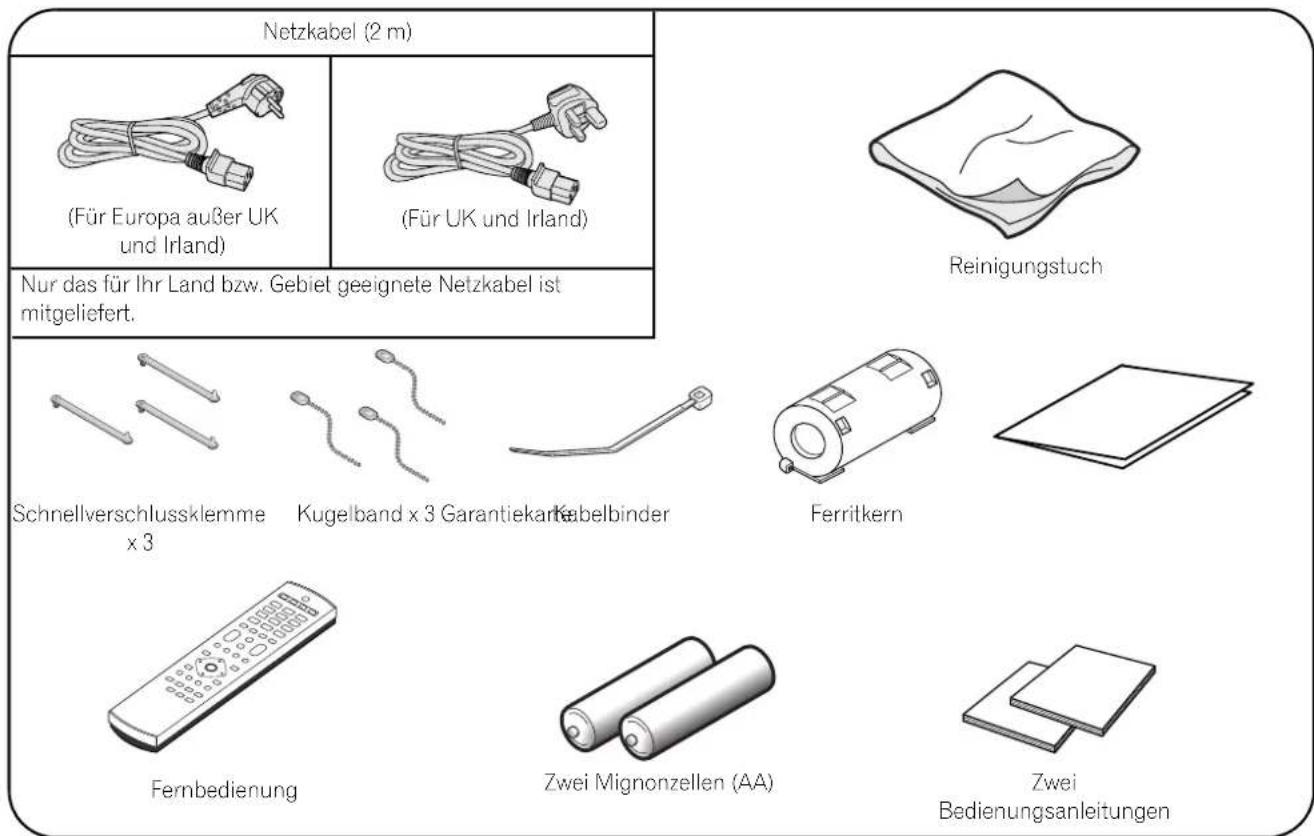

03 Mitgeliefertes Zubehör

04 Teilebezeichnungen

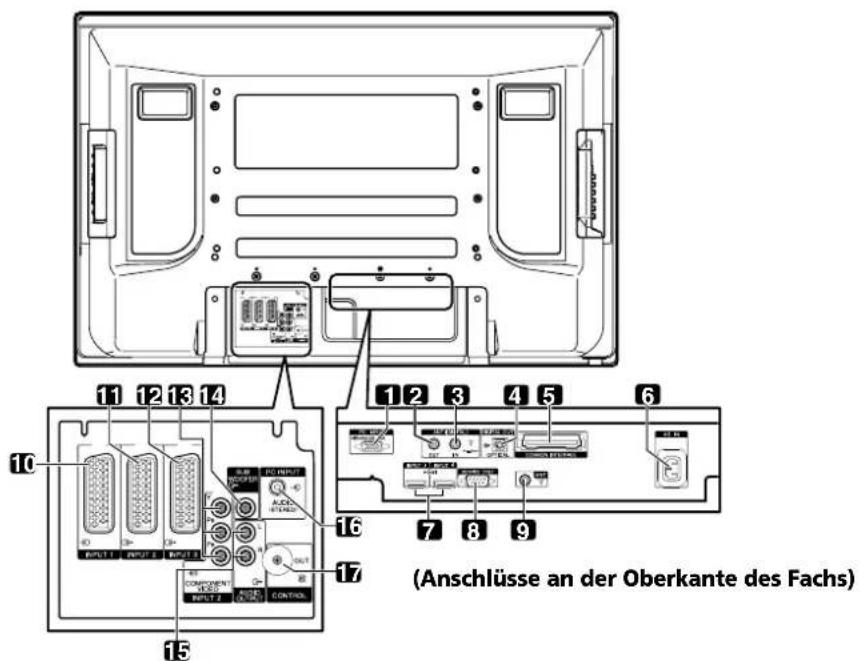

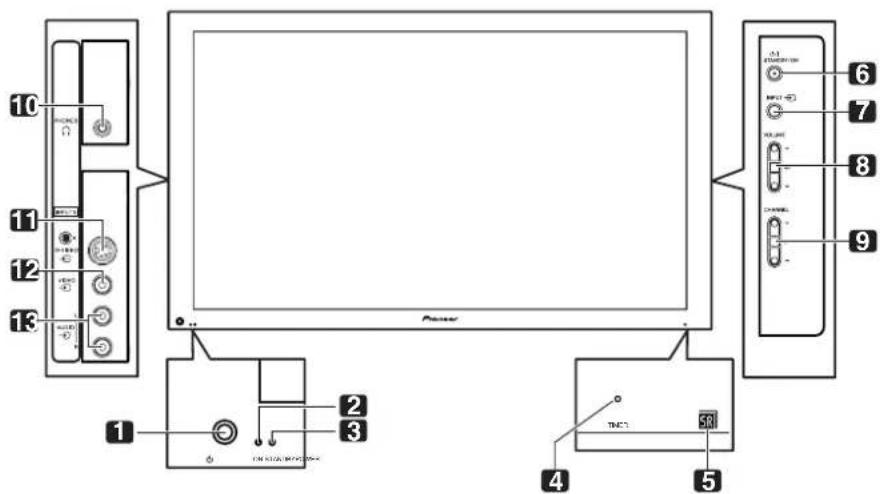

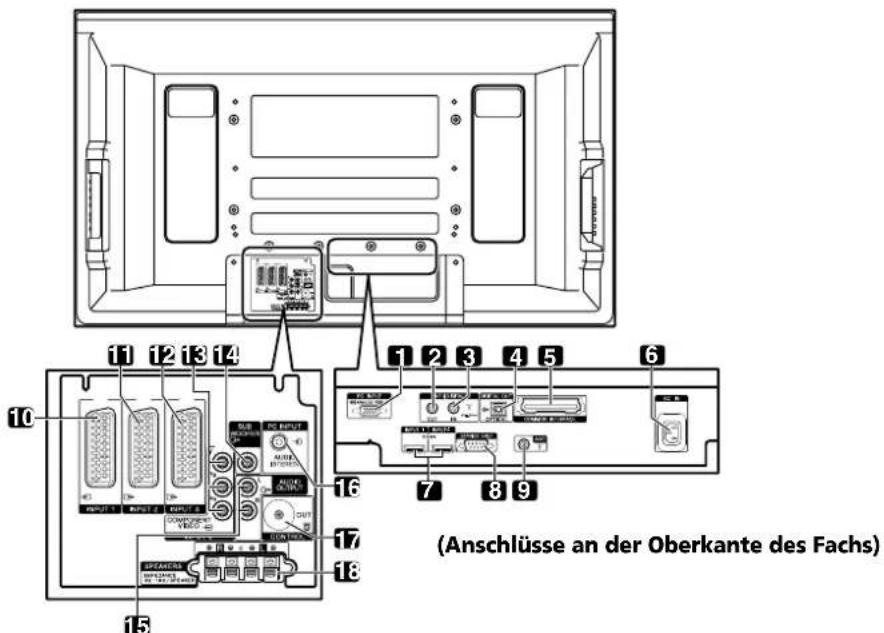

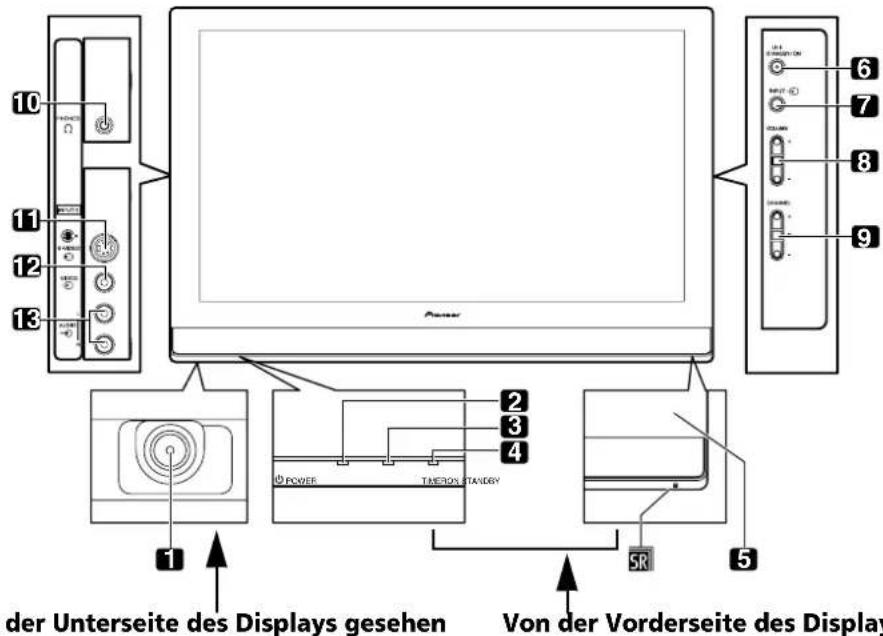

Plasma-Fernseher 13

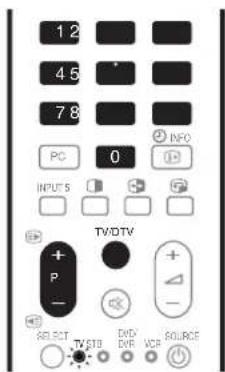

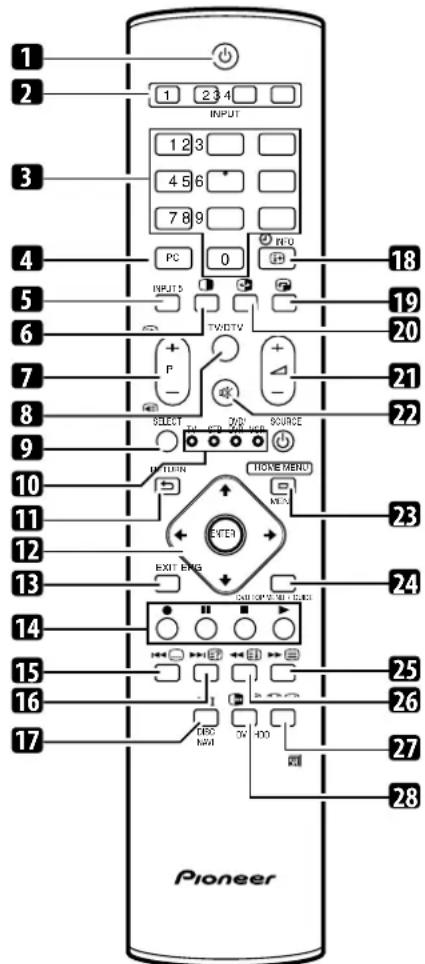

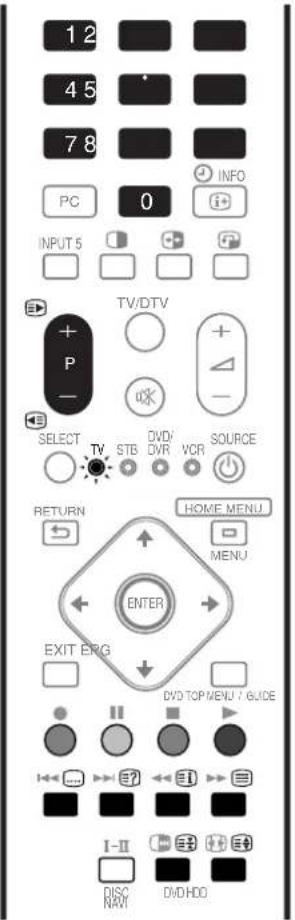

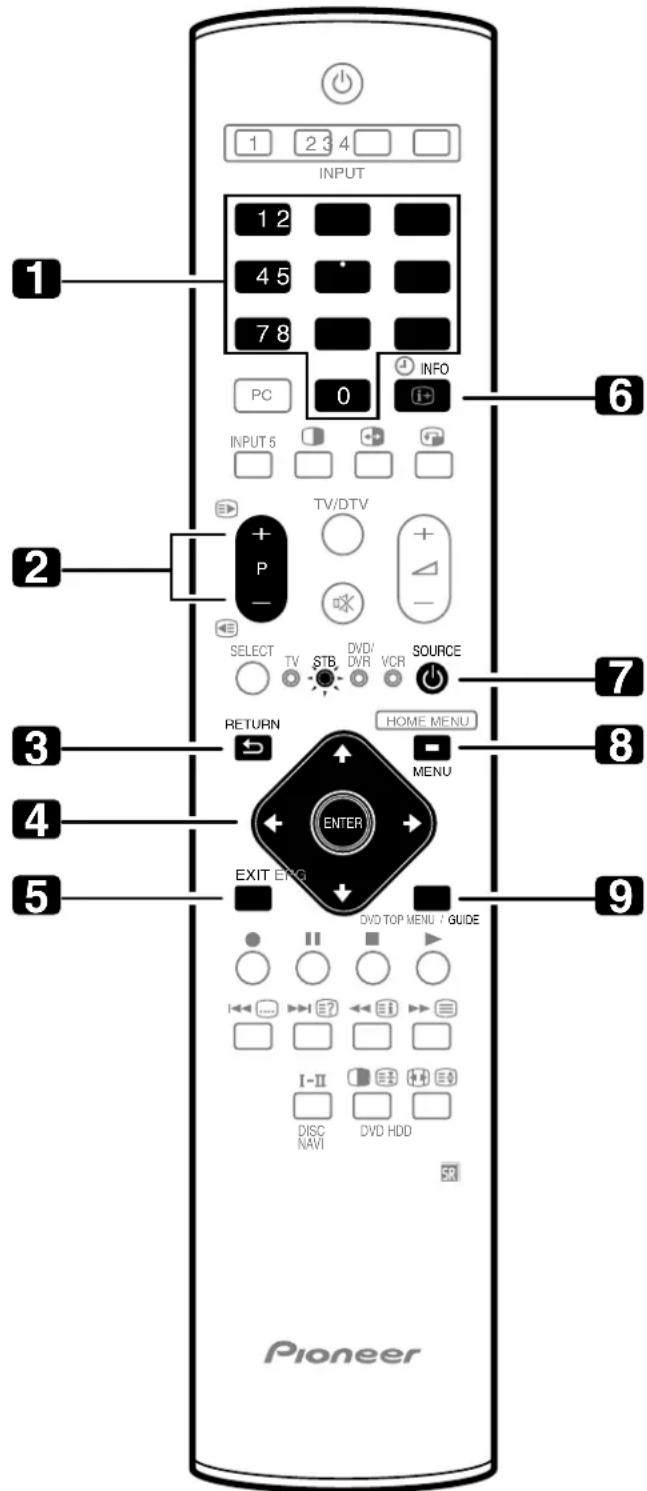

Fernbedienung 15

05 Vorbereitungen

Installieren des Plasma-Fernsehers 16

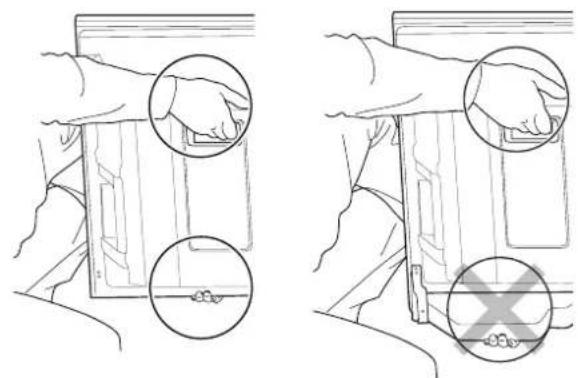

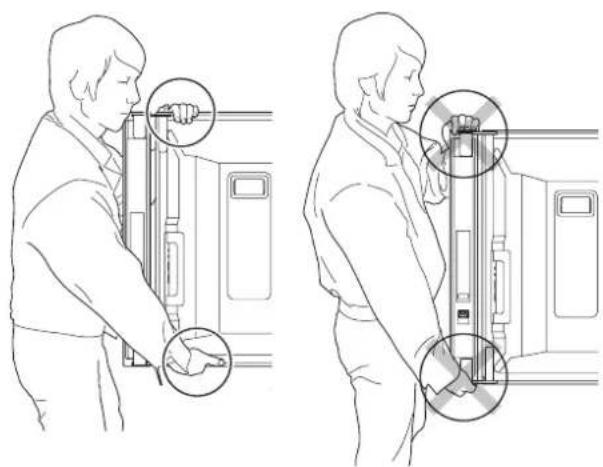

Transport des Plasma-Fernsehers 16

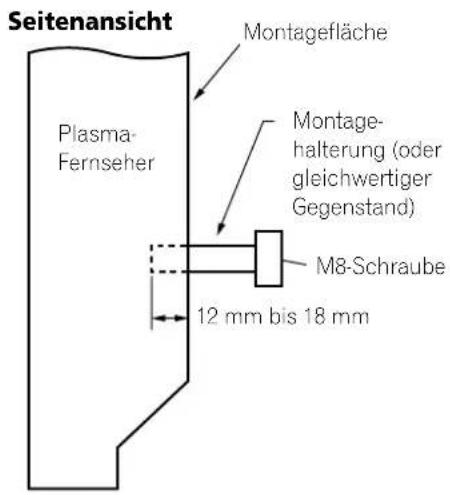

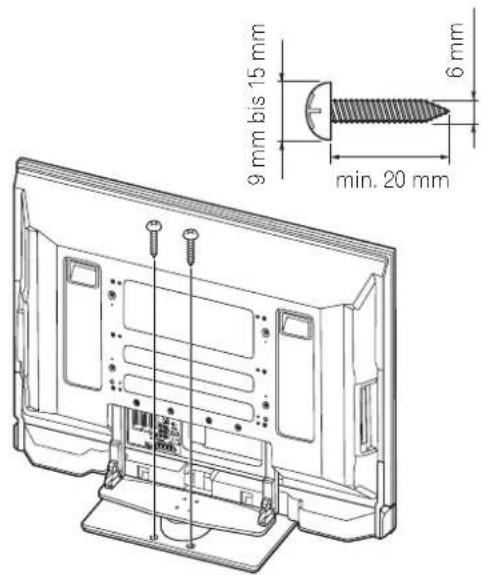

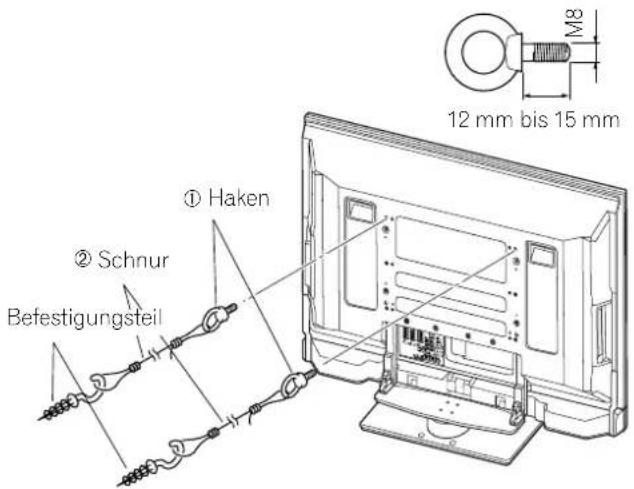

Vermeiden eines Umkippens des

Plasma-Fernsehers 17

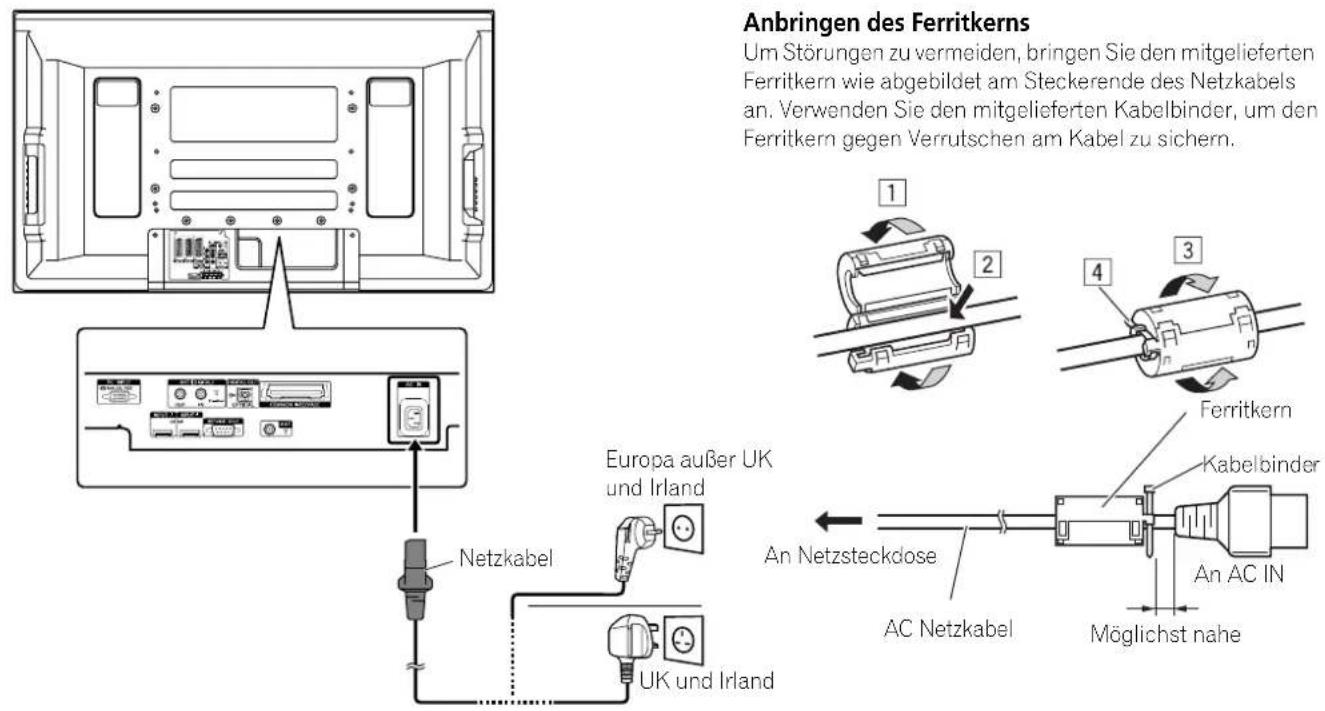

Anschlieben des Netzkabels 18

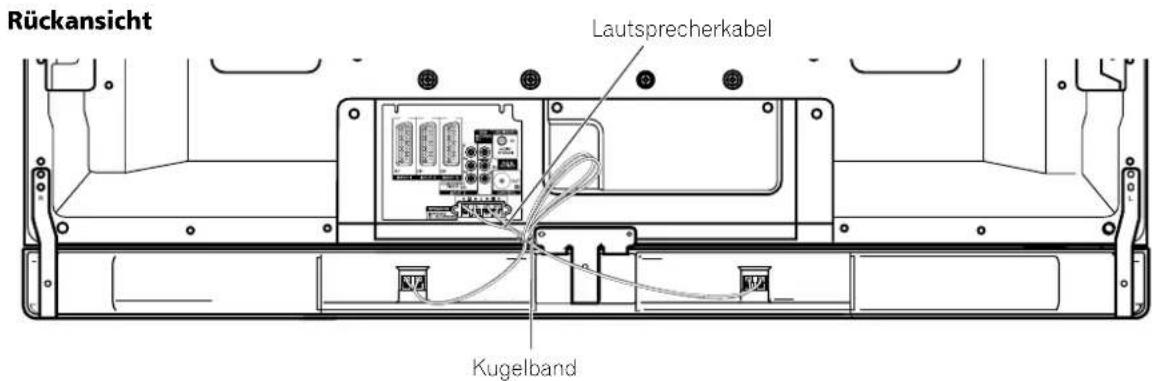

Verlegen von Kabeln 18

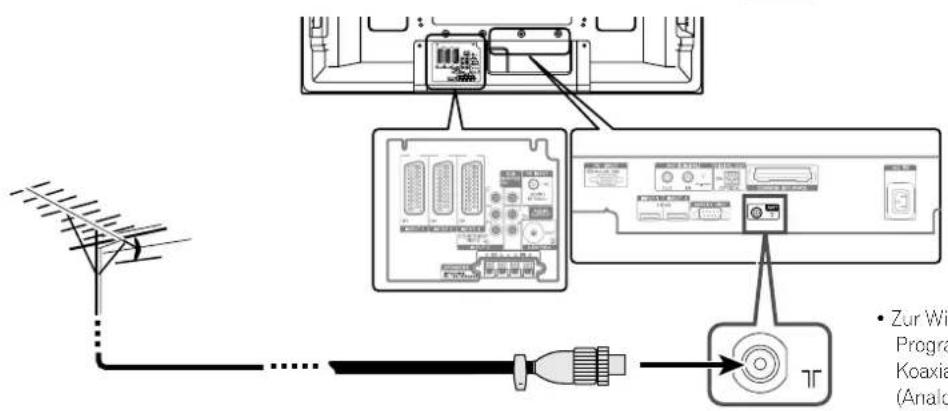

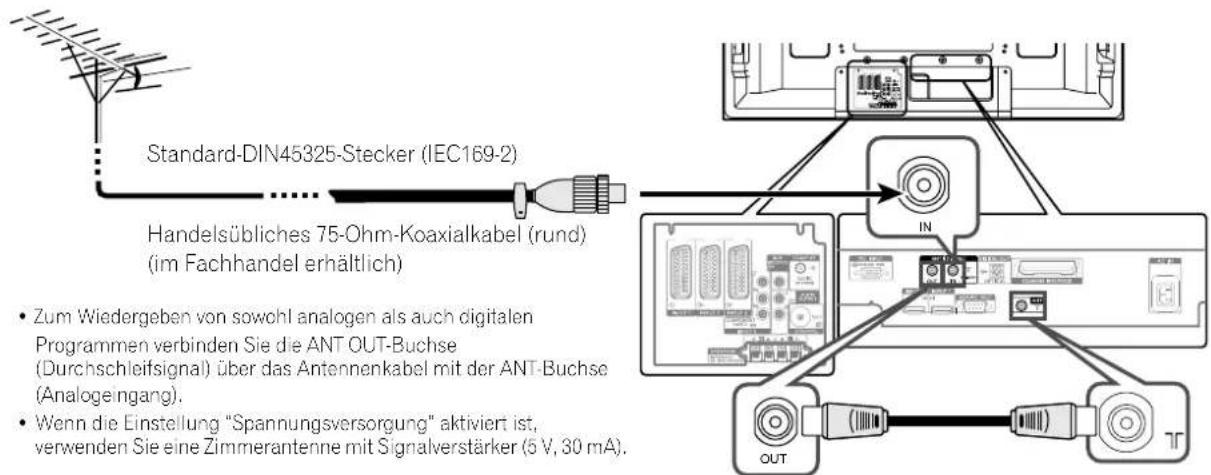

Anschlieben einer Antenne 19

Vorbereiten der Fernbedienung 20

Einlagen der Batterien 20

Vorsichtsmaßregeln zu Batterienen ....20

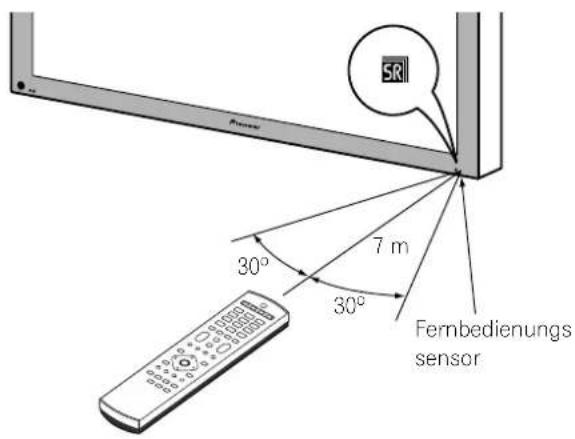

Wirkungsbereich der

Fernbedienung 20

Beim Umgang mit der

Fernbedienung zu beachten 20

06 Fernsehempfang

Ein-/Ausschalten 21

Kanale andern 22

Abrufen von Favoritenkanänen

(analog) 23

Lautstärke- und Toneinstellungen 23

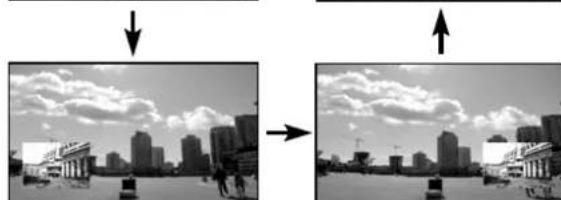

Gebrauch der Multiscreen

Funktionen 25

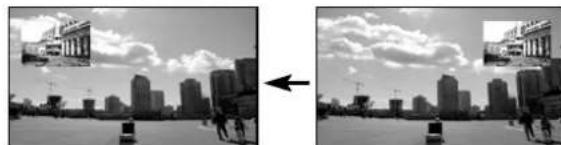

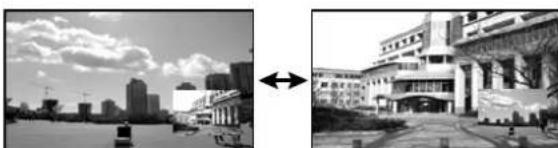

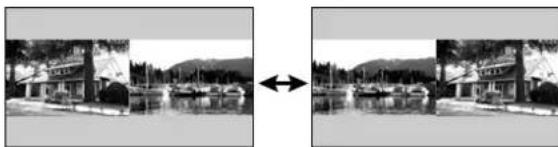

Bildschirmteilung 25

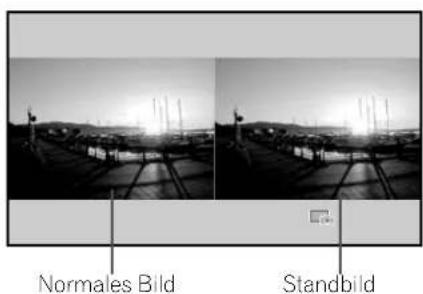

Standbild 26

07 Menuinstallung

Menu-Übersicht 27

AV-Modus-Menus 27

PC-Modus-Menus 27

Menu-Bedienung 27

08 Grundeinstellungen

Automatisches Programmieren von

Fernsehkanalen 28

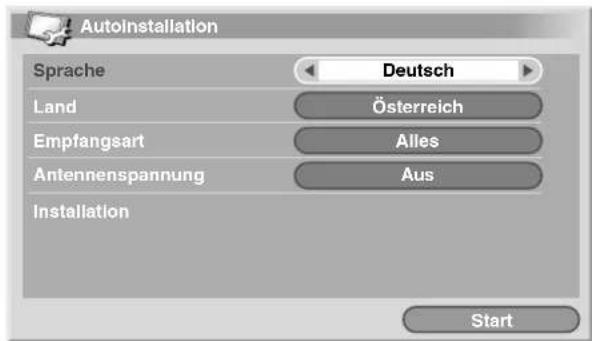

Verwendung der Funktion

Automatische Installation 28

Manuelles Programmieren von

Analog-Fernsehkanalen 28

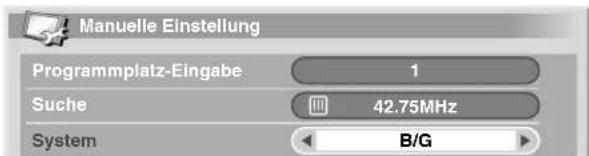

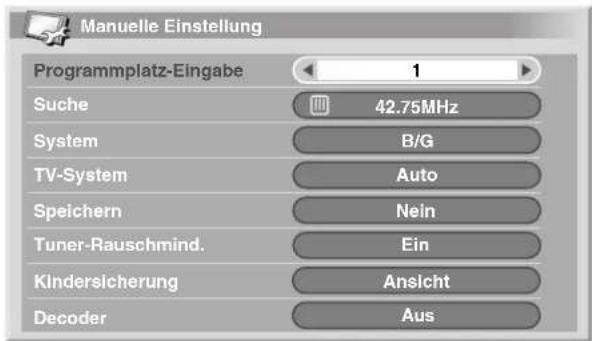

Manuelle Einstellung 28

Reduzieren von Bildrauschen 29

Einstellen der Kindersicherung 29

Wahlen des Decodereingangs 29

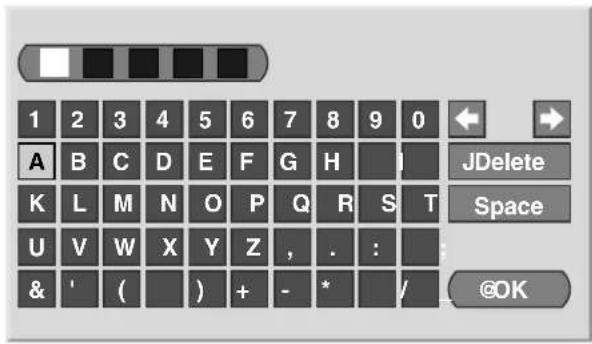

Eingeben von

Fernsehkanalnamen 30

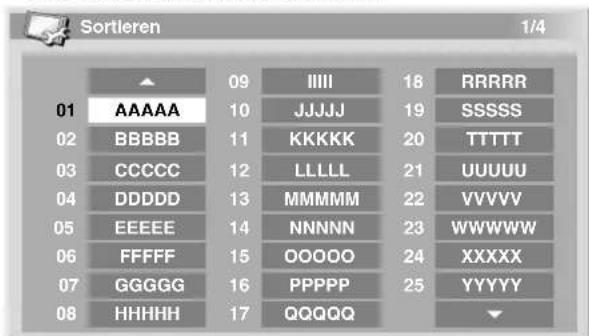

Sortieren von voreingestellten

Fernsehkanalen 30

Einstellen der Sprache 30

AV-Wahl 31

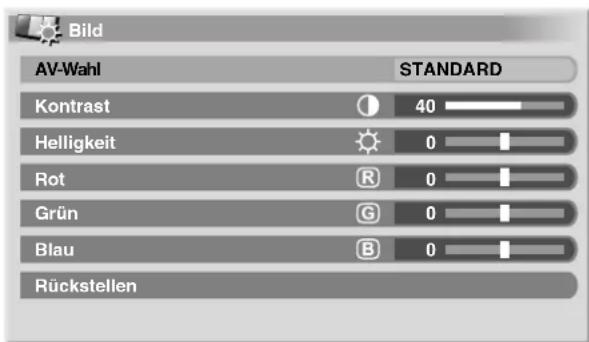

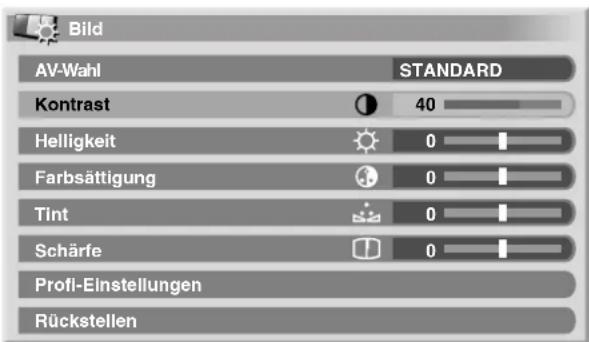

Bildeinstellungen 31

Erweiterte Bildeinstellungen 32

Verwendung von PureCinema 32

Verwendung von

Farbtemperatur 32

Verwendung von CTI 32

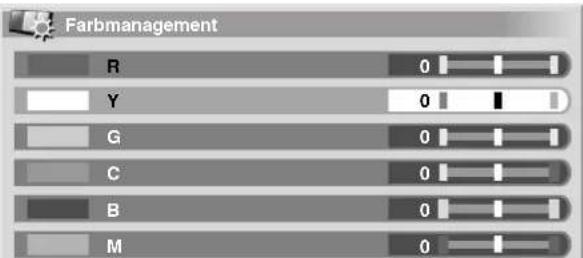

Verwendung von

Farbmanagement 33

Verwendung von Farbraum 33

Verwendung von Intelligente

Farbe 33

Beseitigen von Bildrauschen 33

Verwendung der Funktionen des

Dynamikdehners (DRE) 34

Verwendung des 3DYC- und des

I-P-Modus 34

Inhalt

Toneinstellungen 35

FOCUS 35

Front Surround 35

Tonempfang vom Nebenbildschirm

über Kopfhörer 36

Leistungssteuerung 36

09 Wiedergabe von DTV-Programmen

DTV-Programme betrachten 38

Kanale andern 38

Betrachten eines Kanalbanners 38

Betrachten von Untertiteln 38

Neukonfigurierung der DTV

Kanaleinstellungen 39

Neuwahl eines Lands 39

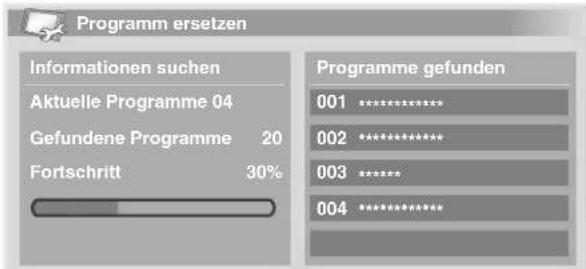

Ersetzen bestehender Kanäle 39

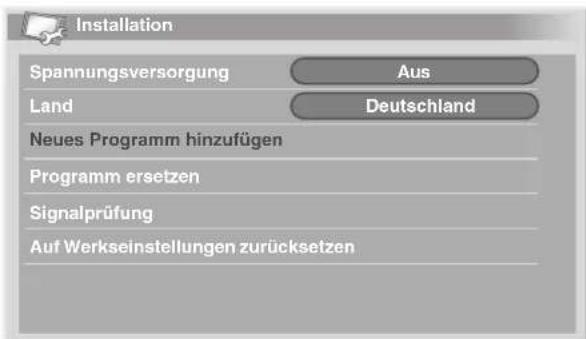

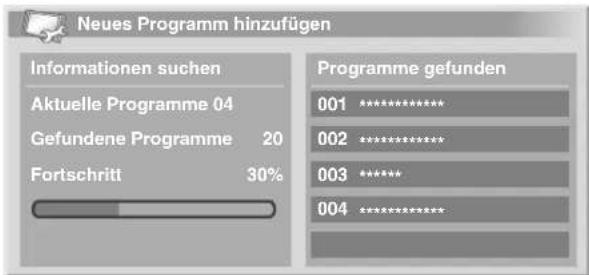

Hinzufugen neuer Kanale 39

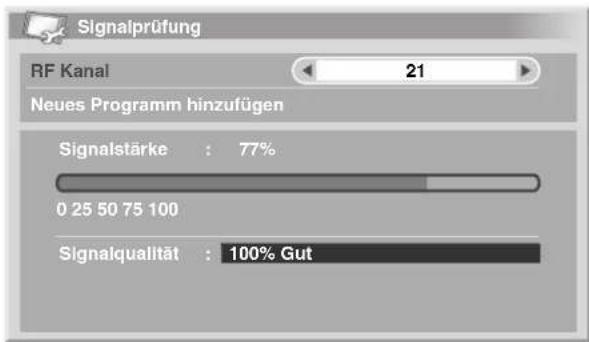

Signalstarke prufen 40

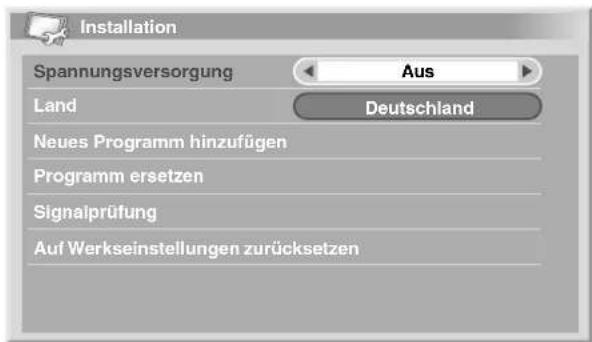

Ein-/Ausschalten der

Stromversorgung zur Antenne 40

Werksvorgaben zurückrufen 40

Individuelle Gestaltung

kanalbezogener Einstellungen 41

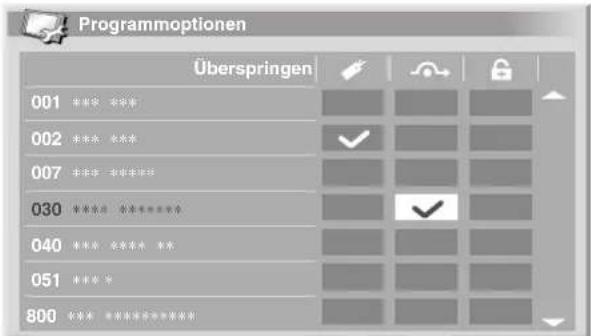

Einstellen von

Programmoptionen 41

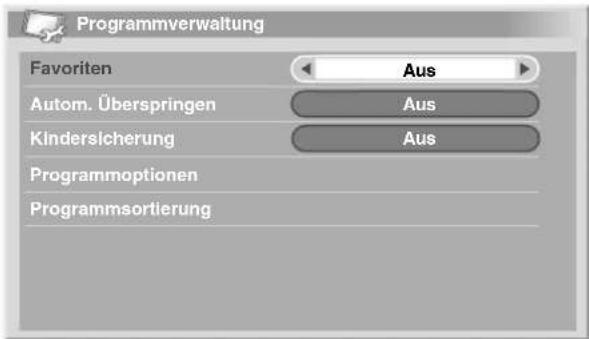

Aktivieren der Favoritenfunktion 41

Aktivieren von automatischem

Uberspringen 41

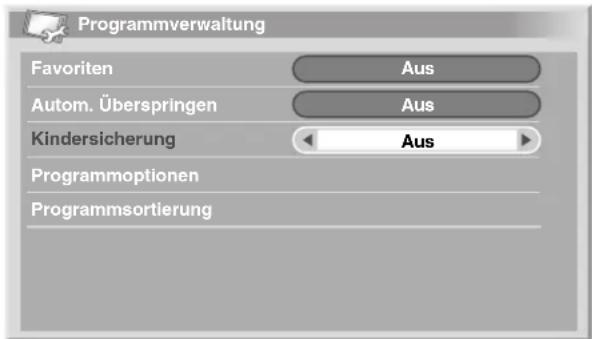

Einstellen der Kindersicherung 42

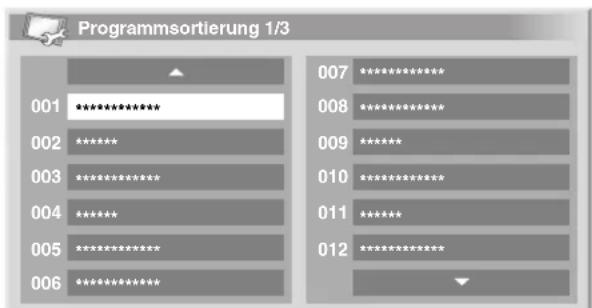

Gespeicherte DTV-Kanäle

sortieren 42

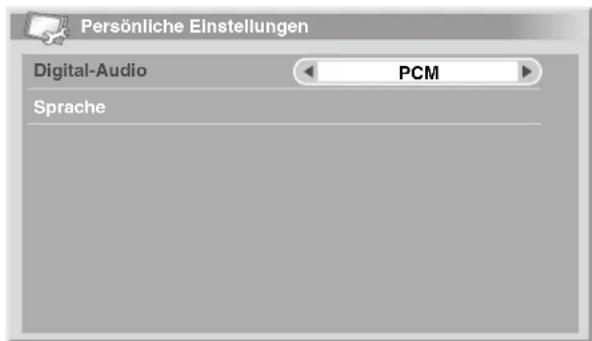

Wahlen eines Digital-Audioforms 42

Wahlen der Sprache für Ton,

Untertitel und Videotext 43

Verwendung von Software

Aktualisierung 43

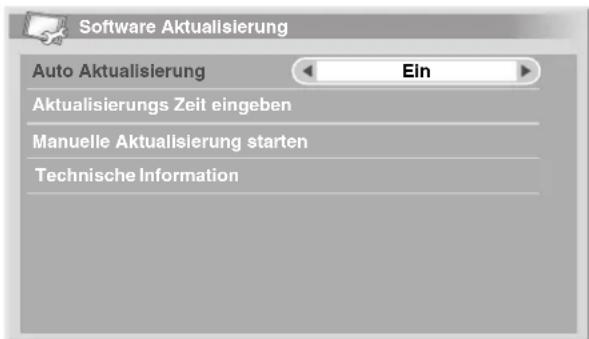

Verwendung der automatischen

Aktualisierung 43

Update-Zeit einstellen 43

Manuelle Aktualisierung starten 43

Technische Information anzeigen .... 44

MHEG-Anwendungen verwenden

(nurGroßbritannien) 44

Bildschirmschoner 44

Allgemeine Schnittstelle 44

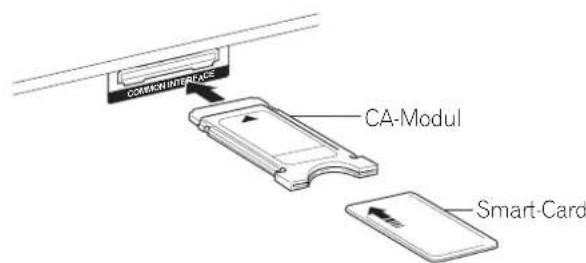

Installieren von CA-Modul und

Smart-Card 44

Anzeigen von Informationen zum

eingesetzten CA-Modul 44

10 Elektronische Programmführung (EPG) verwenden (nur DTV)

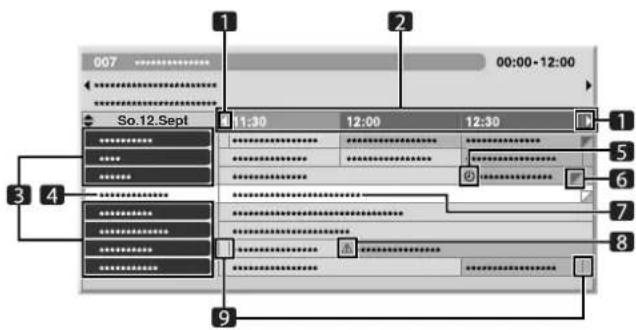

EPG-Anzeigeformat 45

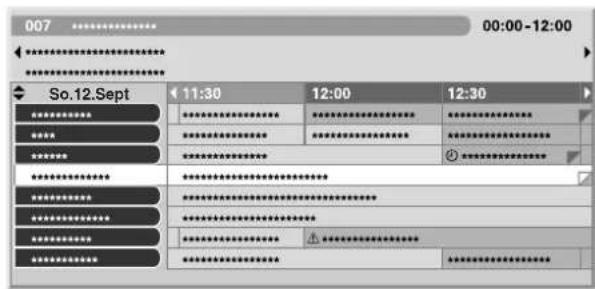

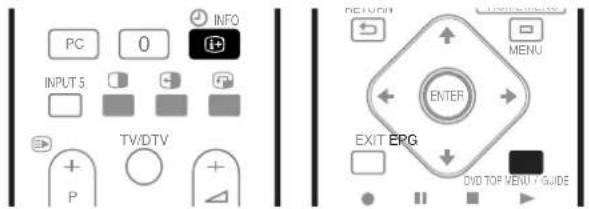

EPG verwenden 46

TV-Programme über EPG

vorprogrammieren 47

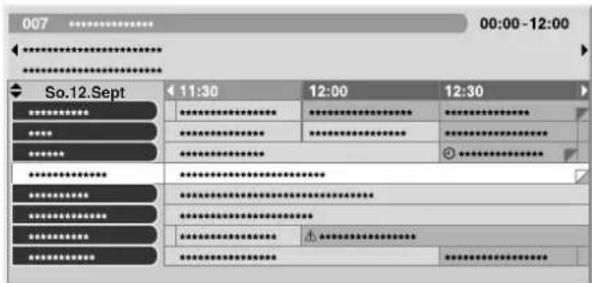

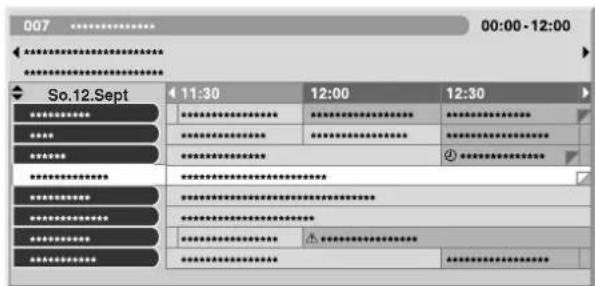

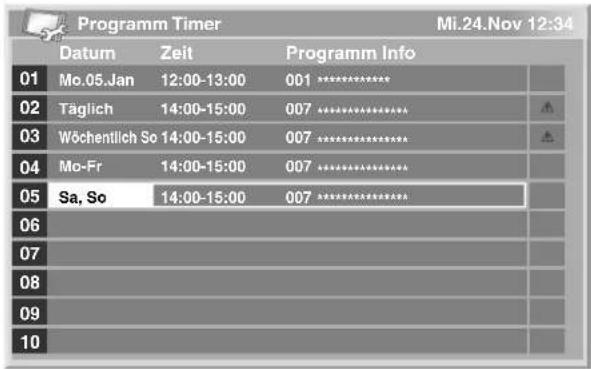

Automatische Kanalwahl und

Standby-Aufnahme verwenden 47

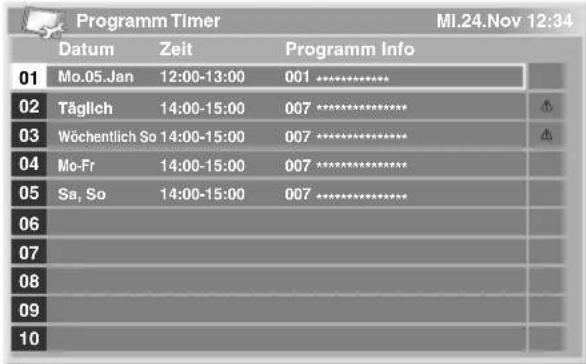

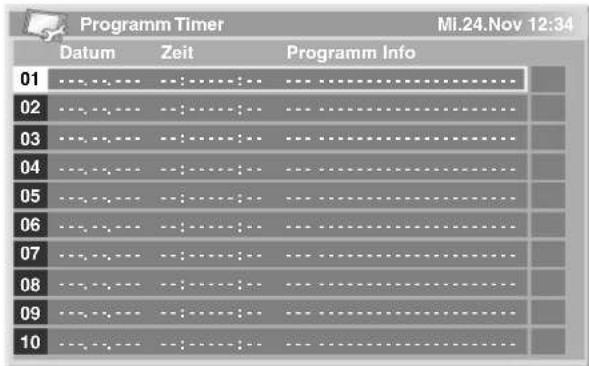

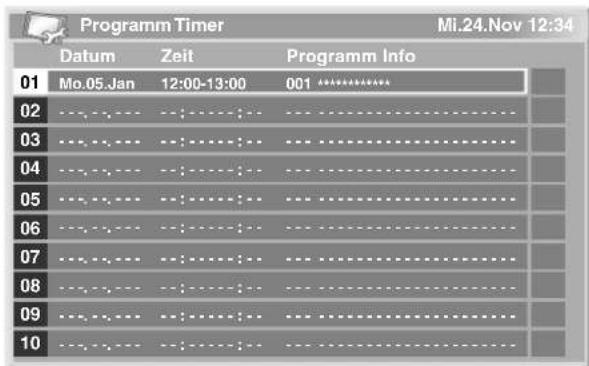

Timer manuell programmieren 48

Prioritätsregeln für überlappende

Voreinstellungen 48

Vorprogrammierung von TV-

Programmen andern/loschen 49

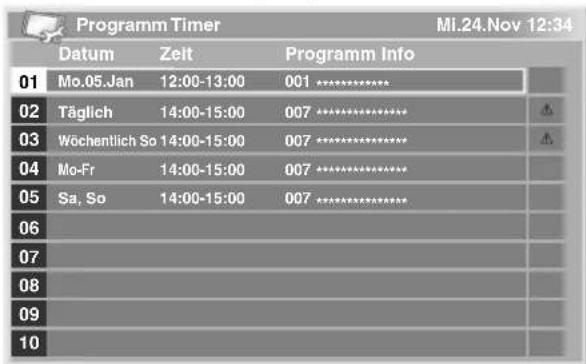

Prioritäten für überlappende

Vorprogrammierungenändern 49

Andere praktische EPG-Funktionen 50

EPG-Springen 50

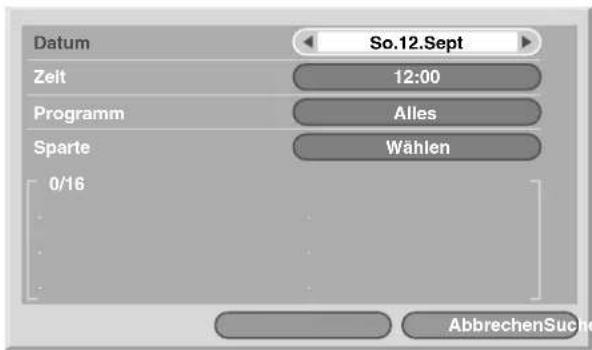

EPG-Suche 50

11 Praktische Einstellmöglichkeiten

Umschalten der vertikalen

Ansteuerungsfrequency

(nur AV-Modus) 51

Einstellen der Bildposition

(Nur AV-Modus) 51

Automatisches Einstellen der Bildage

und Bildbreite (Nur PC-Modus) 51

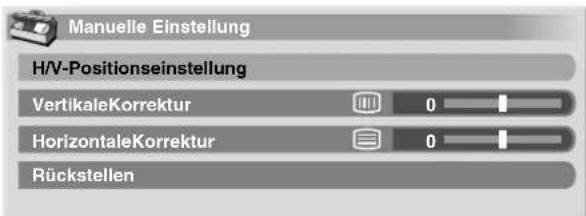

Manuelles Einstellen der Bildlage

und Bildbreite (nur PC-Modus) 51

Wahlen eines Eingangssignaltypes 52

Einstellen des TV-Systems

(nur AV-Modus) 52

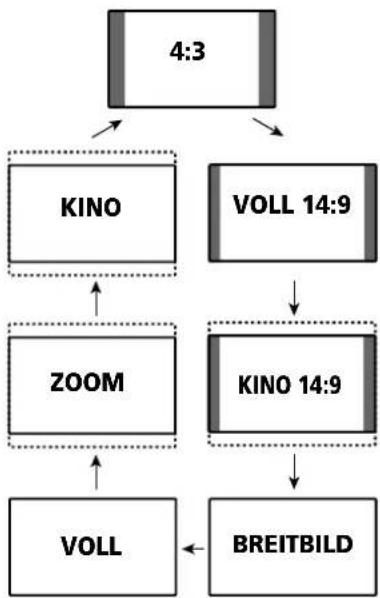

Manuelles Wahlen einer

BildschirmgroBe 53

Automatisches Wahlen einer

BildschirmgroBe 54

Wahlen einer Bildschirmgroße für

empfangene 4:3-Bildseitensignale .... 54

Andern der Helligkeit an beiden

Bildschirmseiten (Seitenmaske) 54

Timer 55

Verwendung eines Passwords

(nur AV-Modus) 55

EingebeneinesPasswords 55

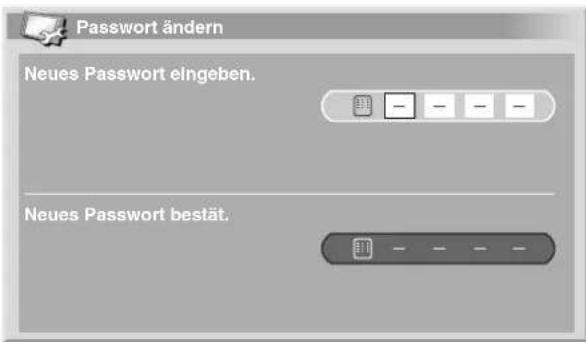

Andern des Passwords 55

Rückstellen des Passwords 56

Deaktivieren des Passwords 56

Inhalt

12 Einsatz externer Geräte

Wiedergabe von einem Decoder 57

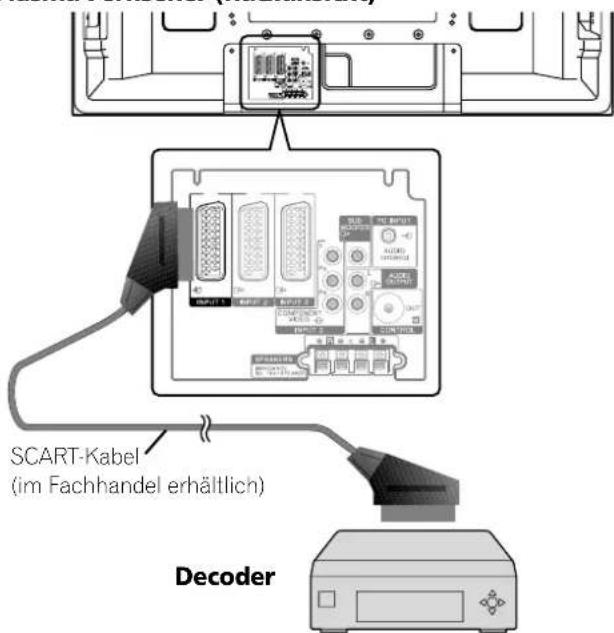

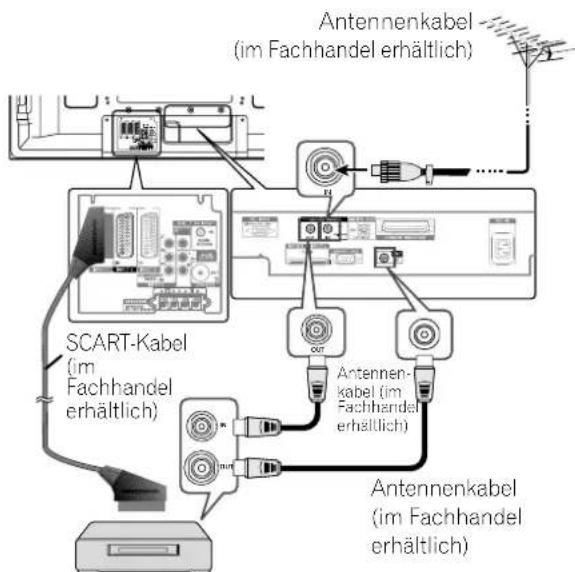

Anschlieben eines Decoders 57

Anzeigen eines Decoder-Bilds 57

Wiedergabe von einem

Videorecorder 57

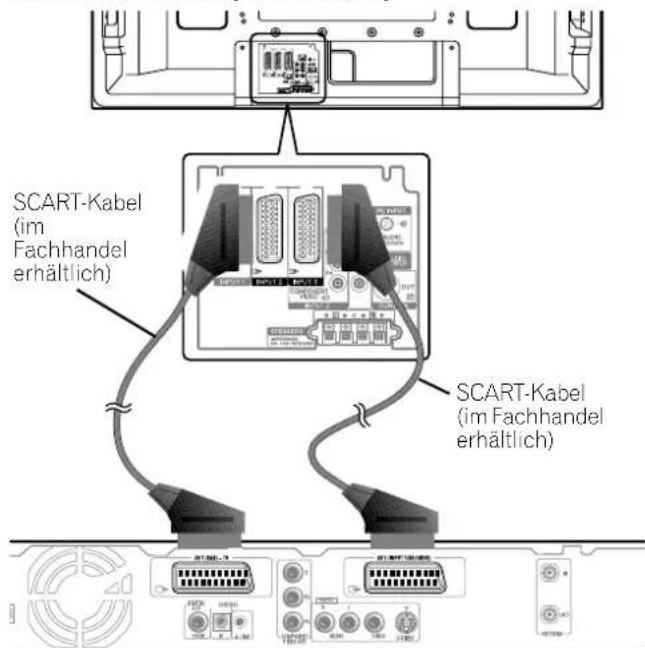

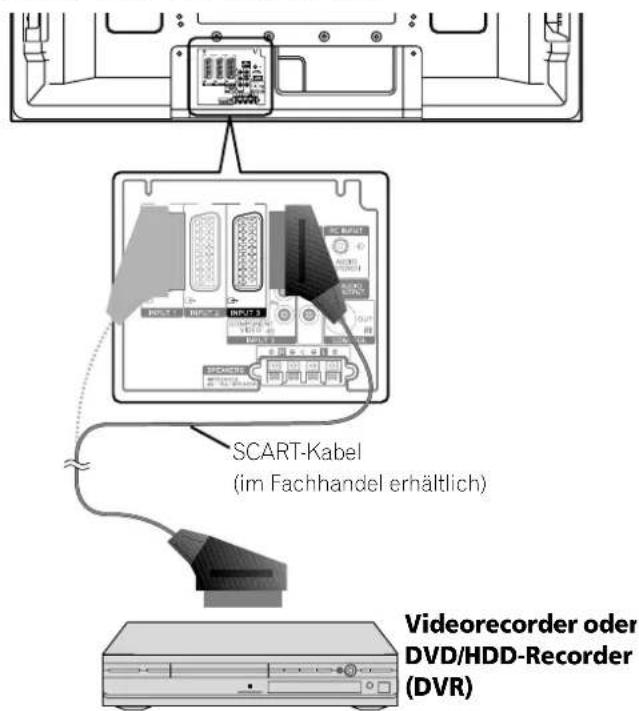

Anschlieben eines

Videorecorders 57

Anzeigen eines

Verwendung des HDMI-Eingangs 58

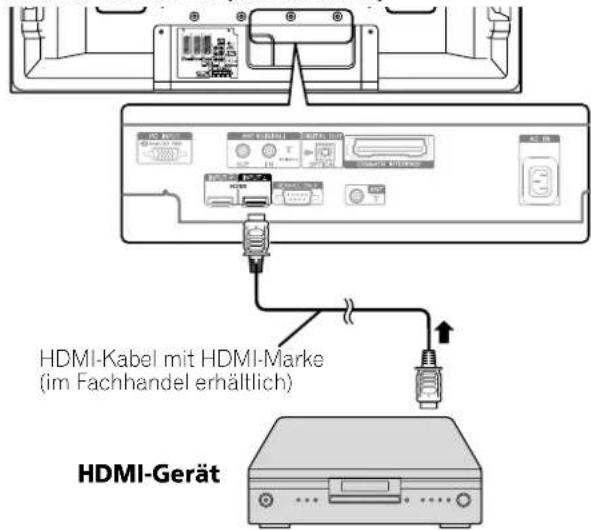

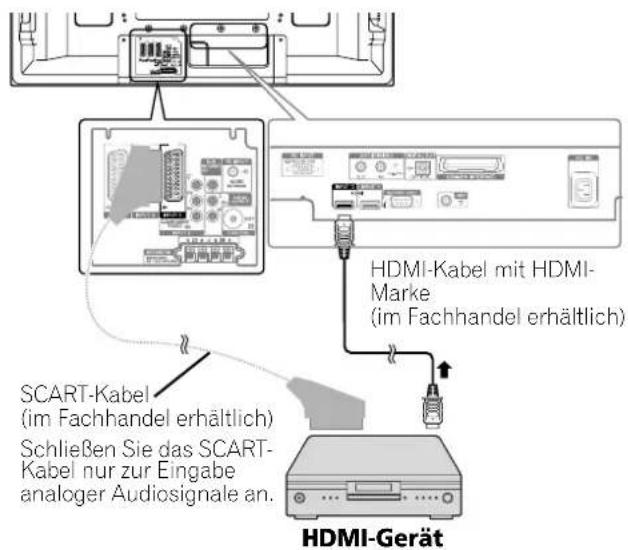

Anschlieben von HDMI

Ausrüstung 58

Gebrauch von i/o link.A 59

Anzeigen eines DVD-Bilds 60

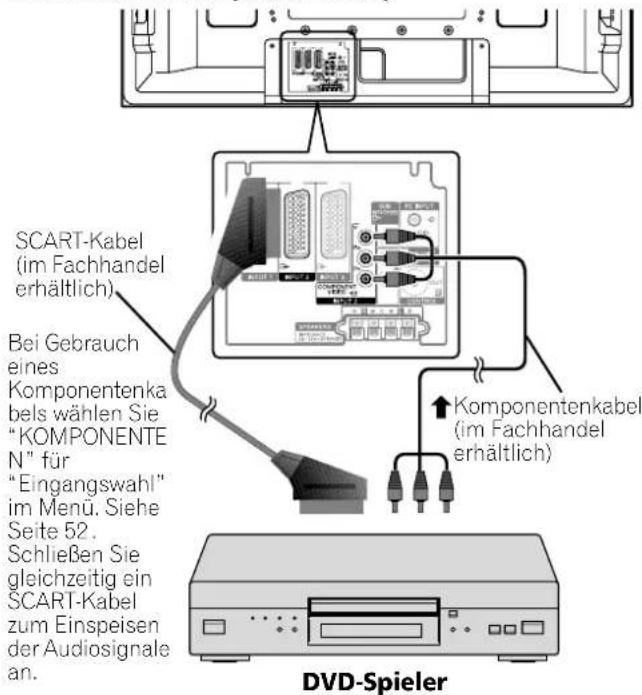

Anschlieben eines DVD-Spielers 60

Anzeigen eines DVD-Bilds 60

Verwendung der SCART

Ausgabefunktion 60

Schalten des SCART-Ausgangs 61

Wiedergabe von Spielekonsole oder

Camcorder 61

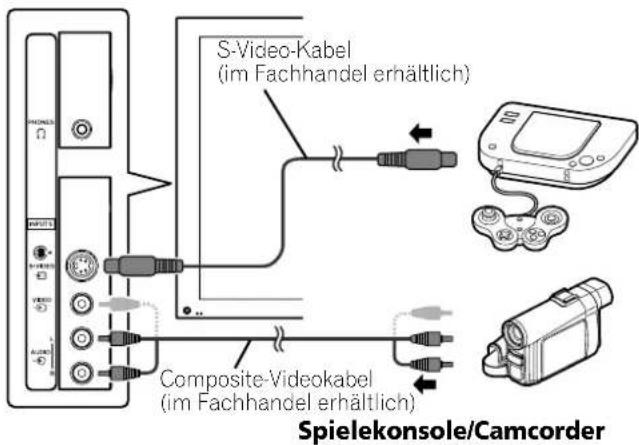

Anschlieben einer Sielekonsole

oder eines Camcorders 61

Wiedergeben des Spielekonsolen

oder Camcorderbilds 61

Wiedergabe von einem PC 62

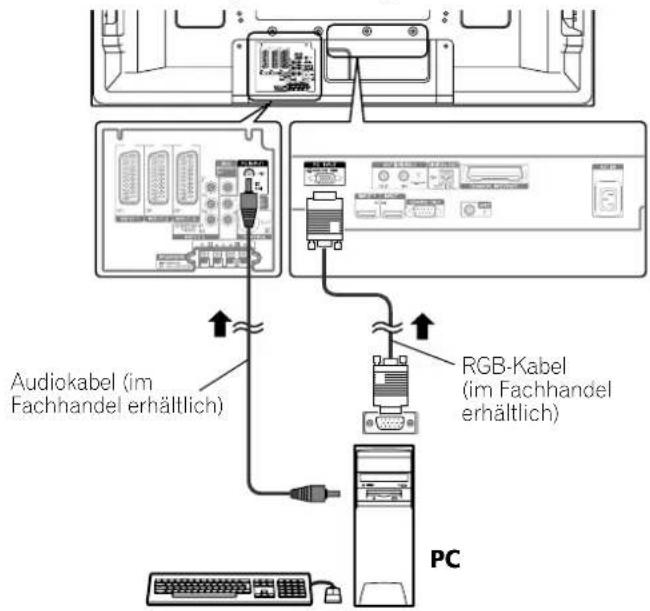

Anschlieben eines PCs 62

Wiedergeben eines Computerbilds ...62

Computer-Kompatibilitätstabelle 62

Wiedergabe über angeschlossene

Audio-Geräte 62

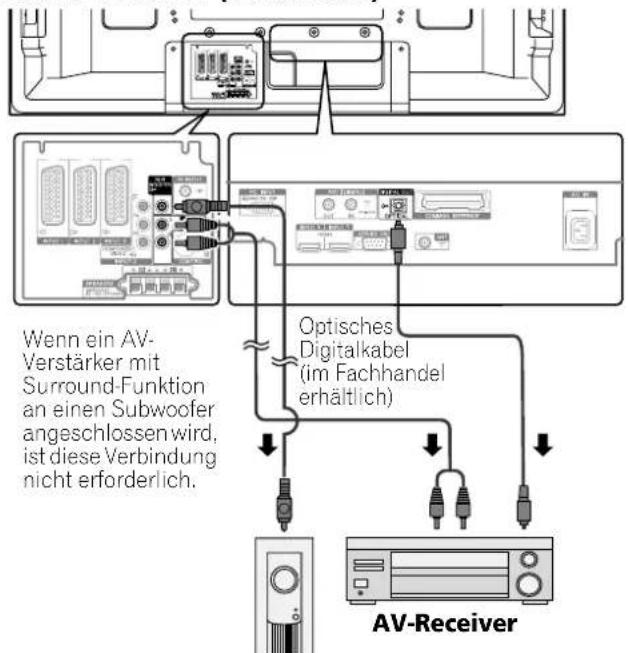

Anschlieben von Audio-Geräten 62

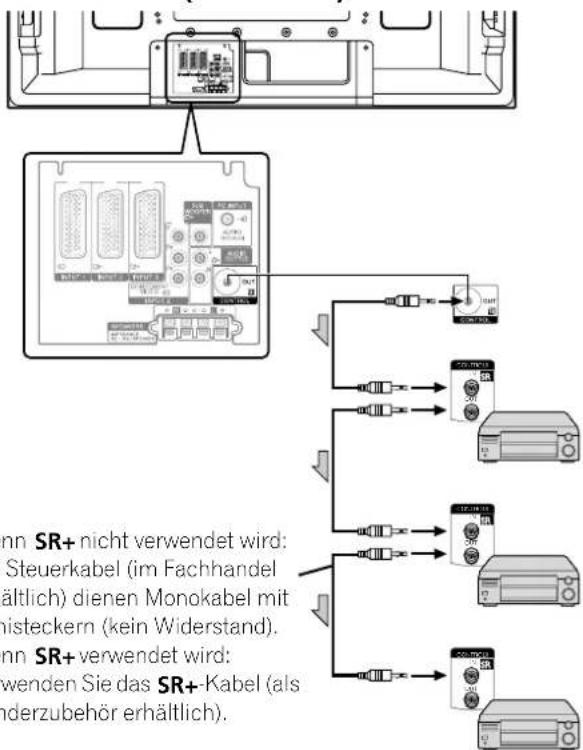

Anschlieben von Steuerkabeln 63

Zu SR+ 63

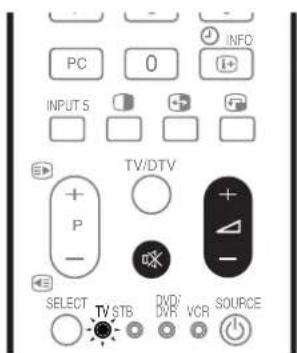

Steuerung anderer Ausrüstung mithilfe

dermitgeliefertenFernbedienung. 63

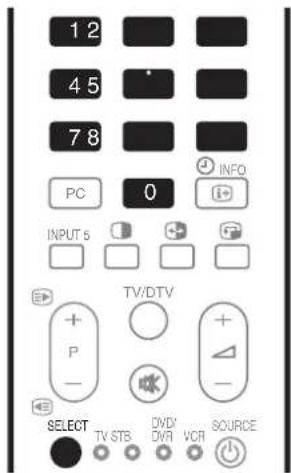

Herstellungscodes 64

STB (Set-Top Box)-Steuertasten 65

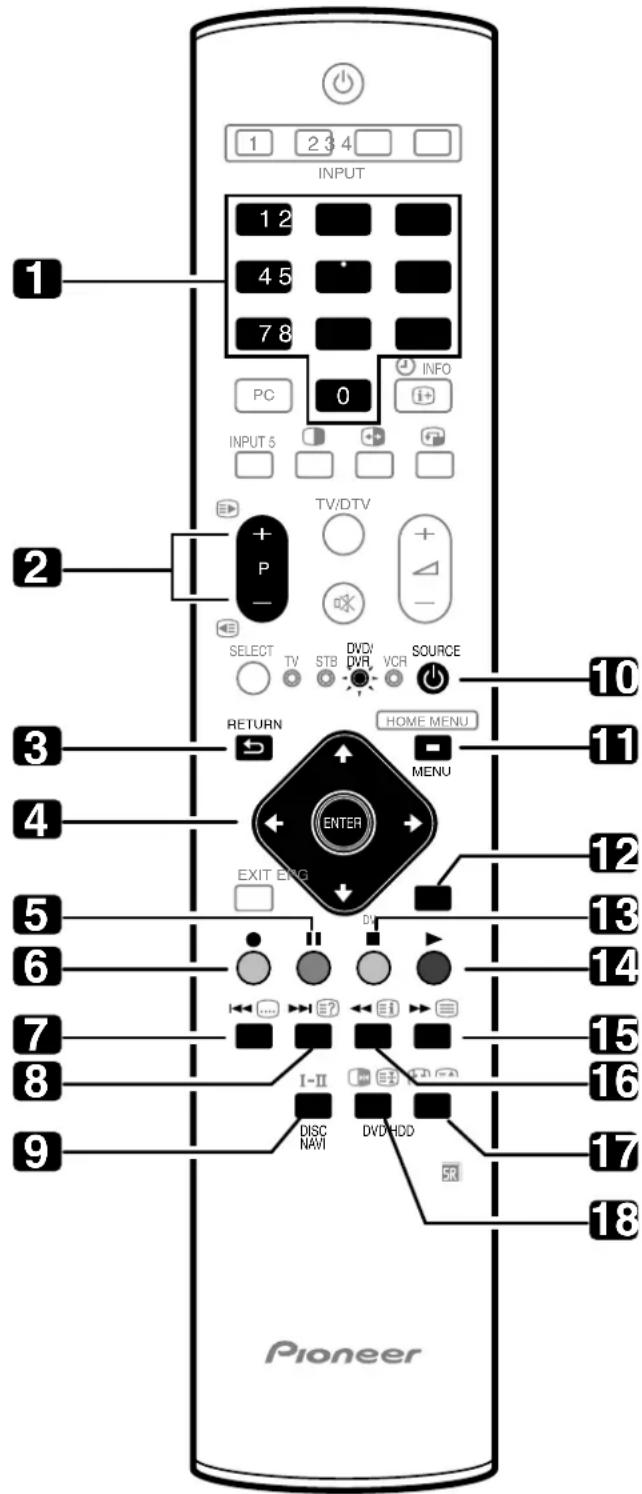

DVD/DVR-Steuertasten 66

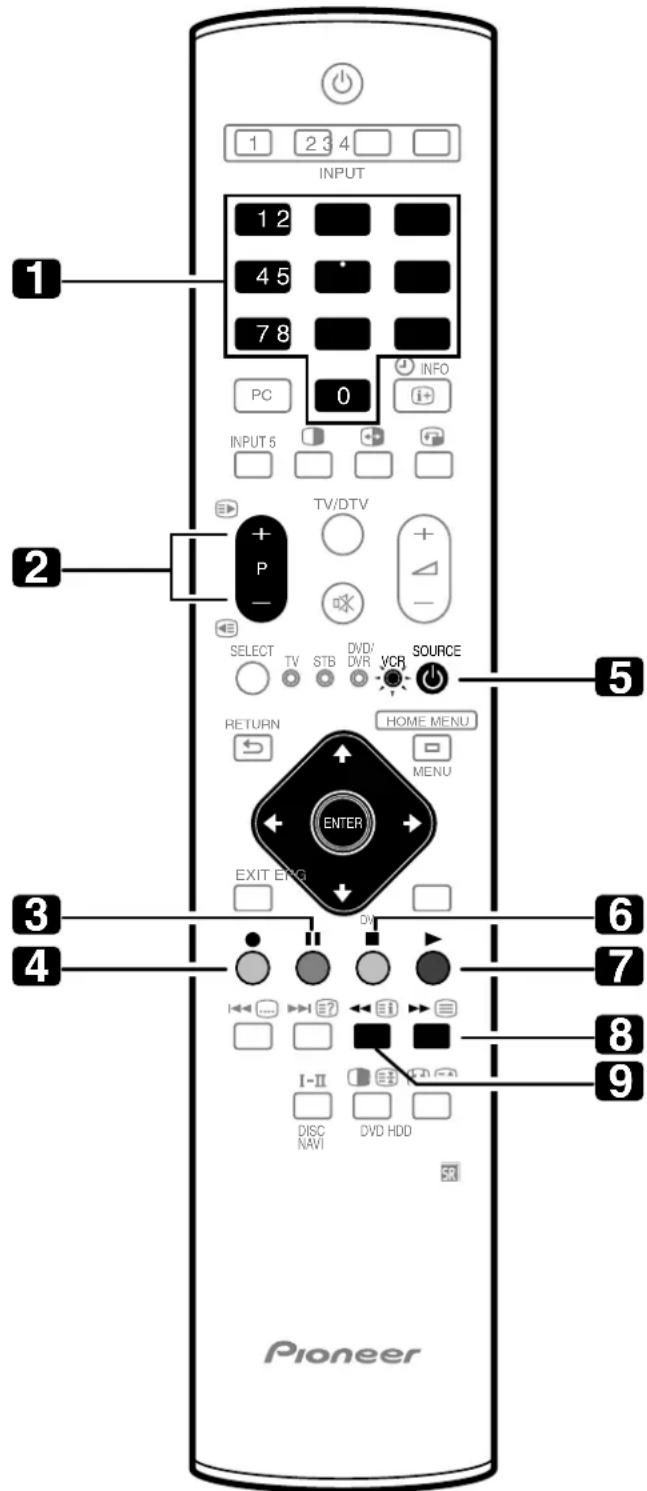

VCR-Steuertasten 67

13 Videotext-Funktionen

Grundlegender Videotext-Betrieb 68

Ein- und Ausschalten von

Videotext 68

Wahlen und Steuern von

Videotextseiten 69

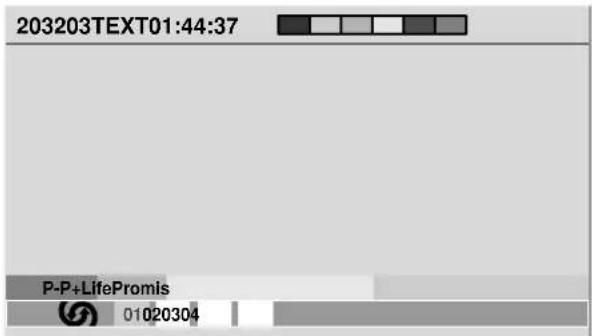

Anzeigen von Unterheiten 69

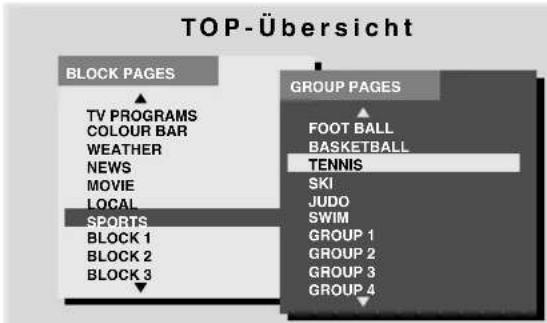

Anzeigen der TOP-Ubersicht 69

Anzeigen von Untertitelseiten 69

14 Anhang

Fehlerdiagnose 70

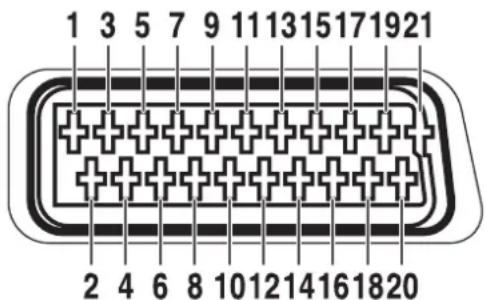

SCART-Anschlussbelegung 71

Technische Daten 72

Damit Sie den Plasma-Fernseher Pioneer PureVision PDP-507XD/PDP-427XD auch voll genießen konnen, sollenn Sie zunachst diese Informationen aufmerksam lesen. Die Plasma-Fernsehgeräte PureVision PDP-507XD/PDP-427XD von Pioneer zeichnen sich durch eine lange Lebensdauer und hohe Qualität aus. Die außergewöhnlich hohe Bildqualität des Pioneer Plasma-Fernsehsystems beruht auf Design und Konstruktion nach neusten Erkenntnissen sowie fortschnittlichster Prázisionstechnik. Die Modelle Pioneer PureVision PDP-507XD/PDP-427XD sind mit modernster Farbfiltertechnologie - Direktfarfbfilter ausgestattet. Durch diese Technologie konnte die Farb-/ Bildwiedergabequalität bei diesen Modellen im Vergleich zu früheren Modellen verbessert werden. Dank der neuen Technologie ist keine Glasabdeckung mehr vor dem Plasma-Display anzubringen. Dies ist ganz im Sinne des immerwährenden Bestrebens von Pioneer, Umweltbelastung bei der Verbraucherelektronik zu reduzieren, erst während des Herstellungsprozesses und später beim Recycling. Über seine Lebensspanne nimmt die Leuchtdichte des Pioneer Plasma-Fernsehsystems PDP-507XD/PDP-427XD allmählich ab, wie dies auch bei allen Bildschirmen auf Phosphorbasis (z.B. bei herkömmlichen Fernsehern mit Bildröhre) der Fall ist. Damit Sie möglichst ange eine ansprechende helle Bildwiedergabe genießen konnen, sollenn Sie die nachstehenden Grundregeln aufmerksam lesen und einhalten:

Grundregeln zur Benutzung

Alle Bildschirme auf Phosphorbasis (einschließlich Fernseher mit herkommlicher Bildrohre) können durch langere Wiedergabe eines unbewegten Bilds negativ beeinflusst werden. Dies gilt auch für Plasma-Fernsehgeräte. Durch eine Reihe grundlegender Vorsichtsmaßnahmen können Nachbilder und bleibende Auswirkungen auf den Bildschirm vermieden werden. Bei Einhaltung der nachstehenden Empfehlungen liefert der Plasma-Fernseher zufrieden stellende Ergebnisse auf lange Sichte:

• Vermeiden Sie früige Wiedergabe des gleichen Bildes oder von bewegten Bildern mit statischen Bereichen (z.B. feste Einblendungen im Bild oder Videospiele mit unbewegten Zonen).
• Geben Sie Videotext nicht über langle Zeit wieder.
• Vermeiden Sie lange Wiedergabe der On-Screen-Einblendungen von einem Decoder, DVD-Spieler, Videorecorder oder anderen Geräten.
• Lassen Sie das Bild nicht langere Zeit ununterbrochen auf Standbild oder Pause geschalte, wenn Sie die Standbildfunktion eines Fernsehers, Videorecorders, DVD-Spielers oder anderen Gerätes verwenden.
• Bilder mit nebeneinander liegenden sehr hellen und sehr dunklen Zonen sollenn nicht über langere Zeit wiederergegeben werden.
• Bei Wiedergabe von einer Spielekonsole wird dringend empfohlen, unter "AV-Wahl" die Einstellung "SPIELE" zu verwenden. Verwenden Sie diesen Modus jedoch nicht über langere Zeit.
• Nach der Wiedergabe von einer Spielekonsole bzw. eines PC-Bilds oder anderen Standbilds empfeihlt es sich, in Bildschirm-Einstellung "BREITBILD" oder "VOLL" über mindestens die dreifache Dauer der vorherigen Standbildwiedergabe ein normales bewegtes Bild wiederzugegeben.
  Schalten Sie das Display nach Benutzung des PlasmaFemsehers stets auf den "Bereitschafts"-Modus (Standby).

Grundregeln zur Aufstellung

Der Plasma-Fernseher Pioneer PureVision PDP-507XD/PDP427XD zeitnet sich durch eine sehr flache Bauweise aus. Aus Sicherheitsgrunden sollen den bei der Montage oder Aufstellung geeignete Maßnahmen getroffen werden, um ein Umkippen bei Vibrationen oder unbeabsichtiger Berührung zu verhindern.

Zum Aufstellen des Produkts sollenausschließlich die von PIONEER hierfür konstruierten Teile und Zubehörteile verwendet werden. Durch den Gebrauch von anderen Zubehörteilen als dem Fuß oder der Montagehalterung von PIONEER können Instabilität und darauf folgende Verletzungen verursicht werden. Wenn Sie eine individuelle Installation in Erwädigung siehen, sollen den Sie sich mit ihrem Handler in Verbindung setzen. Im Interesse einer sachgemäßen Aufstellung sind die entsprechenden Arbeiten von qualifizierten Fachpersonal auszuführen. PIONEER übernimmt keine Gewähr für etwaige Unfälle oder Schäden, die auf die Verwendung von Teilen oder Zubehörteilen zurückzuführen sind, die von anderen Herstellern stammen. Zur Vermeidung von Störungen und Überhitzung führen die Belüftungsöffnungen an der Hauptinheit bei der Aufstellung nicht blockiert werden, damit einwandfrei Wärmeabfuhr gewährleistet ist:

• Halten Sie einen gewissen Abstand zu anderen Geräten oder Wänden usw. ein. Bezüglich des um das Gerät erforderlichen minimalen Freiraums siehe Seite 16.
• Stellen Sie das Gerät nicht an beengten Plätzen mit schlechter Belüftung auf.
• Decken Sie es nicht mit einem Tuch oder Ähnlichem ab.
• Befreien Sie die seitlichen und rückseitigen Belüftungsöffnungen mit einem Staubsauger, der auf die niedrigste Saugstärke einzustellen ist, von Staubansammlungen.
• Stellen Sie das Produkt nicht auf einen Teppich oder eine Decke.
• Belassen Sie das Produkt nicht in umgekipptem Zustand.
• Drehen Sie das Produkt nicht um.

Wenn das Gerät bei nicht ausreichender Belüfungt betrieben wird, kann seine Innentemperatur übermöig ansteigen, was zu Störungen führen kann. Wenn die Umgebungs-oder Innentemperatur eine bestimmte Schwelle überschreitet, schaltet sich das Display automatisch aus, damit die elektronischen Bauteile abkühlen und gefährliche Situationen vermieden werden.

Nicht vorhersehbare Störungen konnen verursacht werden durch: Aufstellung an einem ungeeigneten Ort, unsachgemäß Montage, Installierung, Befestigung oder Bedienung des Produkts bzw. am Produkt vorgenommene Modifikationen. PIONEER kann jedoch für derartige Störungen oder darauf entstandene Unfälle nicht zur Verantwortung gezogen werden.

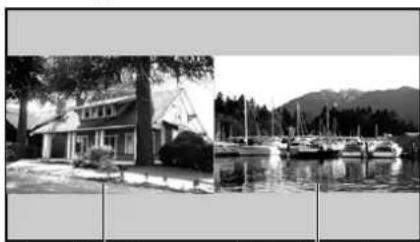

HINWEIS

Im Folgenden werden typische Effekte und Eigenschaften von Matrix-Displays auf Phosphorbasis, die als solche nicht durch beschränkte Garantien des Herstellers abgedeckt sind, aufgefuhrt:

• Permanente Restbilder auf dem Phosphor des Panels.
• Vorhandensein einer geringen Anzahl inaktiver Lichtzellen.
  Vom Panel erzeugte Geräusche, beispelsweise: Ventilatormotorgeräusche und Stromkreisbrummen / Summen der Glasabdeckung

VORSICHT

PIONEER übernimmt keine Verantwortung für jegliche Schäden aufgrund falschen Gebrauchs des Produkts durch den Eigentümer oder andere Personen, Funktionstörungen bei Gebrauch, andere Produktbezogene Probleme und Gebrauch des Produkts außer in Fällen, in denen die Firma haftungspflichtig ist.

Plasma-Fernseher-Schutzfunktion

Wenn Standbilder (wie z.B. Fotos oder Computer-Bildner) langere Zeit am Bildschirm angezeigt bleiben, wird dieser etwas abgedunkelt. Hierfür ist die Plasma-Fernseher-Schutzfunktion verantwortlich, die die Helligkeit automatisch regelt, um den Bildschirm bei Standbildanzeige zu schonen. Diese Erscheinung stellt also keine Funktionstörung dar. Der Bildschirm wird abgedunkelt, wenn eine etwa drei Minuten langfortwahrende Standbildanzeige erkannt wird.

Informationen zu Pixeldefekten

Plasma-Schirme zeigen Informationen mithilfe von Pixeln an. Pioneer Plasmabildschirm-panels enthalten eine sehr hohe Anzahl an Pixeln. (Ja nach Panel-GröBe: über 2,3 Millionen Zellen bei einem 42-Zoll-Display, über 3,1 Millionen Pixel bei einem 50-Zoll-Display.) Hinter allen Bildschirm-panels von Pioneer steht eine ultrapräzise Fertigungstechnologie, und jeges einzeln Gerät wird einer strikten Qualitätskontrolle unterzogen.

Es kann jeder vorkommen, dass einzel Pixel immer deaktiviert oder aktiviert sind, sodass auf dem Bildschirm dauerhaft entweder ein schwarzes oder farbiges Bildelement erscheint.

Dieser Effekt ist durch die allen Plasmabildschirmen zu Grunde liegende Technologie bedingt.

Wenn bei normalem Betrachtungsabstand zwischen 2,5 Metern und 3,5 Metern und Wiedergabe eines normalen Programms (d.h. nicht einer Testkarte, eines Standbilds oder einer einfarbigen Anzeige) defekte Pixel zu sehen sind, wenden Sie sichitte an ihren Handler.

Wenn derartige Pixel jedoch nur aus nachster Höhe oder bei einfarbigen Anzeigen festgestellt werden konnen, so ist dies für diese Technologie als normal anzusehen.

Infrarotstrahlen

Aufgrund seiner Bauweise gibt der Plasma-Fernseher Infrarotstrahlen ab. Je nach Gebrauch des Plasma-Fernsehers konnen Fernbedienungen von in der Höhe befindlichen Geräten und drahtlose Kopfhörer, die mit Infrarotstrahlen arbeiten, gestört werden. In einem solchen Falländern Sie den Aufstellort, sodass entsprechende Sensoren nicht beeinträchtigt werden.

Funkstörungen

Obwohl these Product alle zutreffenden Normen erfuftt, kann es in begrenztem MaBe Funkstorungen verursachen. MW-Radios, PCs und Videorecorder, die sich in unmittelbarer Nae thesees Produktst befinden, konnten gestort werden. In thisem Fall vergrobern Sie den Abstand zwischen thisem Produkt und betroffenen Geraten entsprechend.

Plasma-Fernseher-Antriebsgeräusch

Der Bildschirm des Plasma-Fernsehers besteht aus extrem feinen Pixel, die den empfangenen Videosignalen entsprechend Licht ausstrahlen. Hierbei konnen Summgeräutsche oder Stromkreisbrummen vom Plasma-Fernseher wahrgenommen werden.

Ventilatormotorgeräusche

Die Drehzahl des Kuhlventilatormotors steigt bei zunehmender Umgebungstemperatur des Plasma-Fernsehers. In dieserm Fall kann der Ventilatormotor hörbar werden.

Haften Sie keine Gegenstände wie z.B. Etiketten oder Klebebänder am Produkt an.

• Hierdurch konnte das Gehäuse verfürt oder verkratzt werden.

Bei längerem Nichtgebrauch des Produkts

• Durch längerzeitigen Nichtgebrauch konnen Funktionen des Produkts beeinträchtigt werden. Schalten Sie das Produkt gelegentlich ein und betreiben Sie.

Kondenswasserbildung

• Feuchtigkeit kann sich an der Oberfläche oder im Inneren des Produkts niederschlagen, wenn es schnell von einer kalten an eine warme Stelle gebracht wird, oder zum Beispiel an einem Wintersmorgen unmittelbar nach Einschalten einer Hezung. Wenn eine derartige Kondenswasserbildungstattgefunden hat, schalten Sie das Produkt nicht ein, sondern warten Sie, bis die Feuchtigkeit verdunst ist. Gebrauch des Produkts unter Feuchtigkeitsniederschlag kann zu Funktionstörungen führen.

Reinigen der Bildschirmoberfläche und der glänzenden Fläche des vorderen Gehäuses

• Wischen Sie die Bildschirmoberfläche bzw. die glänzende Fläche des vorderen Gehäuses zur Reinigung vorsichtig mit einem trockenen, weichen Tuch ab. Sie konnen hierzu das mitgelieferte Reinigungstuch oder ein ähnliches Tuch (z.B. ein Baumwoll- oder Flanelltuch) verwenden. Wenn Sie ein verstaubtes bzw. hartes Tuch verwenden oder Sie den Bildschirm stark abreiben, konnen Kratzer verursacht werden.
• Wenn Sie den Bildschirm mit einem nassen Tuch reinigen, können Wassertropfen an der Oberfläche in das Produkt gelangen, wodurch Funktionstörungen verursacht werden.

Reinigen des Gehäuses

• Wischen Sie das Gehäuse theses Produkts zur Reinigung vorsichtig mit einem sauberen, weichen Tuch (z.B. mit einem Baumwoll- oder Flanelltuch) ab. Wenn Sie ein verstaubtes bzw. hartes Tuch verwenden oder Sie das Gehäuse stark abreiben, können Kratzer verursacht werden.
• Das Gehäuse theses Produkts besteht hauptsächlich aus Kunststoff. Verwenden Sie zur Reinigung des Gehäuses keine Chemikalien wie Benzin oder Verdünner. Derartige Chemikalien können das Finish beeinträchtigen und zu einer Ablösung der Beschichtung führen.
• Setzen Sie das Produkt keinen flüchtigen Mitteln, wie z.B. Pestiziden, aus. Lassen Sie das Produkt nicht langere Zeit mit Gummi- oder Kunststoffobjekten in Berührung. Der im Kunststoff enthaltene Weichmacher kann das Finsh angreifen und zu einer Ablösung der Beschichtung führen.
• Wenn Sie das Gehäuse mit einem nassen Tuch reinigen, können Wassertropfen an der Oberfläche in das Produkt gelangen, wodurch Funktionstörungen verursicht werden.

Griffe and der Rückseite des Plasma-Fernsehers

• Nehmen Sie die Griffe an der Rückseite des Plasma-Fernsehers nicht ab.
• Tragen Sie den Plasma-Fernseher an den rückseitigen Griffen und halten Sie sich hierbei von einem Helfer unterstützen. Halten Sie beim Bewegen des Plasma-Fernsehers nicht nur einen Griff fest. Verwenden Sie die Griffe wie gezeigt.
• Weder zur Installation, noch beim Tragen, noch zu einem anderen Anlassarf das Gerät an den Griffen aufgehängt werden. Setzen Sie die Griffe nicht als Kippschutzvorrichtungen ein.

VORSICHT

Einbrenner und Nachbilder

• Wenn dasselbe Bild, zum Beispiel ein Standbild, über langere Zeit angezeigt wird, konnen Nachbilder entstehen. Dies kann in den folgenden beiden Fällen auftreten.

1 Nachbild wegen elektrischer Restladung

Wenn Bildmuster mit sehr hoher Spitzenluminanz länger als 1 Minute angezeigt werden, konnen Nachbilder wegen elektrischer Restladung verursacht werden. Die Nachbilder losen sich auf, wenn bewegte Bilder wiedergegeben werden. Die Zeitdauer bis zur Auflösung der Nachbilder hängt von der Luminanz der ehemaligen Standbilder und deren Anzeigedauer ab.

2 Nachbild durch Einbrennen

Mdeen Sie Wiedergabe desselben Bilds über eine langere Zeit. Wenn dasselbe Bild fortwährend über länger Zeit, oder für kürzere Zeit, jedoch über mehrere Tage hinweg angezeigt wird, kann es am Bildschirm einbrennen und ein permanentes Nachbild hinterlassen. Derartige Nachbilder fallen bzw nicht so stark auf, wenn bewegte Bilder wiedergegeben werden, sie losen sich jedoch nicht mehr vollständig auf.

HINWEIS

• Wird ein Standbild, wie z.B. ein Programm-MENU, 5 Minuten bis 10 Minuten lang angezeigt, so wird es automatisch abgestellt, um Einbrennen zu verhindern.
• Zur Vorbeugung gegen Einbrennen wird die Anzeigeposition automatisch etwas verändert, wenn der Strom eingeschaltet oder der Eingang umgeschaltet wird. Je nach Programminhalt können gewisse Bildteile nicht zu sehen sein.

Vermeiden einer Beschädigung des Bildschirms durch Einbrennen

• Sofern keine Urheberrechte verletzt werden, empfeht es sich. den ganzen Bildschirm zur Bildwiedergabe zu nutzen. Siehe Seite 53.
  Die Energiesparfunktion kann auch zur Vorbeugung gegen Einbrennen eingesetzt werden. Siehe Seite 36.

Mischen Sie diees Prodkt, wenn Sie es entsorgen wollen, nicht mit gewohnlichen Haushaltsabfallen. Es gibt ein getrennete Sammelsystem fur gobrauchte ocktronische Produktke, uber das die nichtige Behandlung, Ruckgewinnung und Wiederverwertung gema3 der bestehenden Gesetzgebung gewährleistet werden.

Privathaushalte in den 25 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gobrauchten elektronischen Produkte an vorgesehen Sammeleinrichtungen kostenfrei abgeben oder einem Handler übergeben (weni sie ein ahnliches neues Produktkaufen).

Bitten wenden Sie sich in den Ländern, die oben nicht aufgeführ ist, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die ortliche Kommunalverwaltung.

Auf die Weise stellen Sie sichere, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mächtige negativs Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

Elektrizität erfollt vile nutzliche Aufgaben, kann aber auch Personenverletzungen und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Bei der technischen Entwicklung und Herstellung这点es Produkte stand die Sicherheit an erster Stelle. Dennoch besteht bei unsachgemäßer Handhabung u.U. Stromschlag- und Brandgefahr. Um möglich die Gefahren abzuwenden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produktsitte die nachstehenden Anleitungen. Lesen Sie im Interesse sicheren Betriebs und einer langen Produktlebensdauer zunachst die nachstehenden Hinweise sorgfältig durch.

1. Anweisungen lessen — Bedieren Sie das Produkt erst, nach dem Sie alle diesbezüglichen Hinweise gelesen und verstanden haben.
2. Handbuch gut aufbewahren — Sie sollen den diese Anleitung mit den Sicherheits- und Bedienungshinweisen so aufbewahren, dass Sie im Bedarfsfall jederzeit darauf aufzureckgreifen können.
3. Warnungen beachten — Alle Warnungen auf dem Gerät und in der Anleitung sind streng zu beachten.
4. Anweisungen befolgen — Alle Anweisungen zur Bedienung müssen eingehalten werden.
5. Reinigung — Ziehen Sie vor dem Reinigen den Netzstecker. Zum Reinigen des Produkts verwenden Sie das mitgelieferte Reinigungstuch oder ein anderes weiches Tuch (z.B. ein Baumwoll-oder Flanelltuch). Verwendten Sie keine flüssigen Reiniger oder Aerosol-Sprays.
6. Befestigungsteile — Verwenden Sie ausschließlich vom Hersteller empfohlene Befestigungsteile. Der Gebrauch von ungeeigneten Befestigungsteilen kann zu Unfallen führen.
7. Wasser und Feuchtigkeit — Benutzen Sie das Gerät nicht in der Höhe von Wasser, wie z.B. geben einer Badewanne, einem Waschbecken, einer Spülde oder Waschwanne, an einem Swimmingpool oder in einem feuchten Keller.
8. Sicherer Stand — Stellen Sie das Produkt nicht auf instabilen Wagen, Gestellen, Stativen oder Tischen usw. auf. Bei instabilier Aufstellung kann das Gerät umkippen, wodurch ernsthafte Personenverletzungen sowie Geräteschäden verursacht werden können. Verwendten Sie nur vom Hersteller empfehlene oder mitgelieferte Wagen, Gestelle, Stative, Halterungen oder Tische. Bei Wandmontage sind die Anleitungen des Herstellers unbedingt zu befolgen. Verwendten Sie ausschließlich vom Hersteller empfehlene Befestigungsteile.
9. Beim Transportieren auf einem Wagen ist außerste Vorsicht angebracht. Bei plottinglichem Halten, übermöiger Kraftanwendung und auf unebenem Boden kann das Gerät vom Wagen kippen.

1. Ventilation — Die Luftungsschlitze und andere Öffnungen im Gehäuse dieren zur Ventilation. Diese Luftungsschlitze und Öffnungen dürfen nicht abgedeckt oder blockiert werden, da unzureichende Ventilation Überhitzung und/oder eine Verkürzung der Lebensdauer des Produkts verursichen kann. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppichen oder anderen Unterlagen auf, die die Belüftungsöffnungen blockieren können. Das Gerät ist nicht für Einbau bestimmt. Esarfahder nicht an beengten Plätzen wie in Bücherschränken oder Regalen aufgestellt werden, solange keine ausreichende Belüftung gewährleistet oder den Anweisungen des Herstellers nicht entsprochen ist.

2. Spannungsvorsorgung — Die verwendete Spannungsvorsorgung muss den Angaben auf dem Typenschild entsprechen.itte erkundigen Sie sich bei ihrem Handler oder beim E-Werk, wenn Sie nicht sichere sind, ob Ihr Haushaltsnetz fur das Produkt geeignet ist.

3. Netzkabel-Schutz Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschützt sind und keine schweren Gegenstände darauf abgestellt werden. Kontrollieren Sie die Kabel insbesondere an den Steckern und am Produkt.

4. Der Plasmabildschirm enthalt Glasteile. Er kann brechen, wenn er fallen gelassen oder Druck darauf ausgeübt wird. Im Falle des Falles ist Vorsicht geboten, um sich nicht an Scherben oder Splittern zu verletzen.
5. Überlastung — Netzsteckdosen und Verlängerungskabel dürfen nicht überlastet werden. Bei Überlastung besteht Brand- und Stromschlaggefahr.
6. Eindringen von Objekten und Flüssigkeiten — Es dürfen auf keinen Fall irgendwelche Objekte durch die Gehäuseöffnungen in das Produkt geschoben werden. Im Produkt liegen hohe Spannungen vor. Durch Einschieben von Objekten bestehn Stromschlaggefahr und/oder die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus dem selbst Grunde dürfen auch keine Flüssigkeiten auf das Produkt verschüttet werden.
7. Wartung — Versuchen Sie nicht, das Produkt selbst zu warten. Durch Entfernen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefährdungen aus. Lassen Sie jegliche Wartung von qualifiziertem Service-Personal ausfuhlen.
8. Reparaturen — In den folgenden Situationenziehen Sie sofort den Netzstecker und{lassen Siedas Produkt von qualifiziertem Service-Personal reparieren.

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist.
b. Wenn Flüssigkeit auf das Produkt verschüttet wurde oder Fremdkörper eingedrungen sind.
c. Wenn das Produkt Regen oder Wasser ausgesetzt war.
d. Wenn das Produkt nicht wie in der Bedienungsanleitung beschrieben Funktioniert.

Nehmen Sie nur die in der Bedienungsanleitung beschrieben Einstellungen vor. Unsachgemäß, nicht dokumentierte Einstellungen können Schaden verursachen und machen möglich umfangreiche Einstellarheiten durch einen qualifizierten Service-Techniker erforderlich.

e. Wenn das Produkt fallen gelassen oder beschädigt wurde.
f. Wenn das Produkt einen anormalen Zustand anzeigt. Jege anormale Erscheinung bedeutet, dass Kundendienst erforderlich ist.

1. Ersatzteile — Wenn Ersatzteile bereits werden, stellen Sie bereits sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Bei Verwendung unzulässiger Teile bestehen Brand-, Stromschlag- und/oder andere Gefahren.
2. Sicherheitsprüfung — Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vormehmen, um sicherzustellen, dass das Produkt in einem einwandfrei Betriebszustand ist.
3. Wand- und Deckenmontage — Bei Wand- oder Deckenmontage ist sicherzustellen, dass diese nach der vom Hersteller empfohlenen Methode durchgeführt wird.
4. Wärmequellen — Stellen Sie das Produkt nicht in der Naze von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (einschließlich Verständern) auf, die Hitze abstrahlen.
5. Ziehen Sie vor der Installation der Laufsprecher den Netzstecker.
6. Der Plasma-Fernseherarfden keinen starken Erschutterungen oder Stößen ausgesetzt werden.Der Bildschirm kann sonst brechen, wodurch ein Brand oder Personenverletzungen verursacht werden konnen.
7. Setzen Sie den Plasma-Fernseher nicht langere Zeit direkter Sonnenbestrahlung aus. Die optischen Eigenschaften der vorderen Schutzabdeckungändern sich sonst, wodurch Verfarbungen und Verzerrungen verursacht werden.
8. Das Modell PDP-507XD wiegt etwa 34,7 kg, das Modell PDP-427XD 29,6 kg. Da das Produkt nur eine geringe Tiefe aufweist und instabil ist, sollen den Sie zum Tragen mindestens einen Helfer bemühren und es an den Griffen halten.

Beim Installieren zu beachten

Beachten Sie beim Installieren{jedes Artikels,wie z.B. des optionalen Fufes,itte die folgenden Punkte.

Bei Gebrauch des optionalen Füßes, von Halterungen oder ähnlichen Gegenständen

• Lassen Sie die Installation von Ihr hem Handler durchführten.
• Achten Sie daraufuf, dass zur Installation die mitgelieferten Schrauben verwendet werden.
• Einzelheiten entnehmen Sieitte der dem optionalen FuB (oder ahnlichem Artikel) beiliegenden Gebrauchsanweisung.

Bei Gebrauch anderer Vorrichtungen

• Setzen Sie sich mit ihrer Handlere in Verbindung.

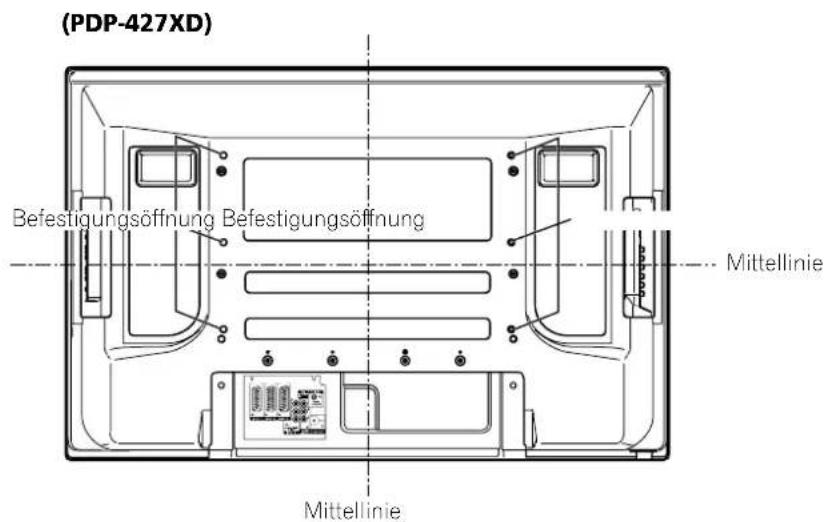

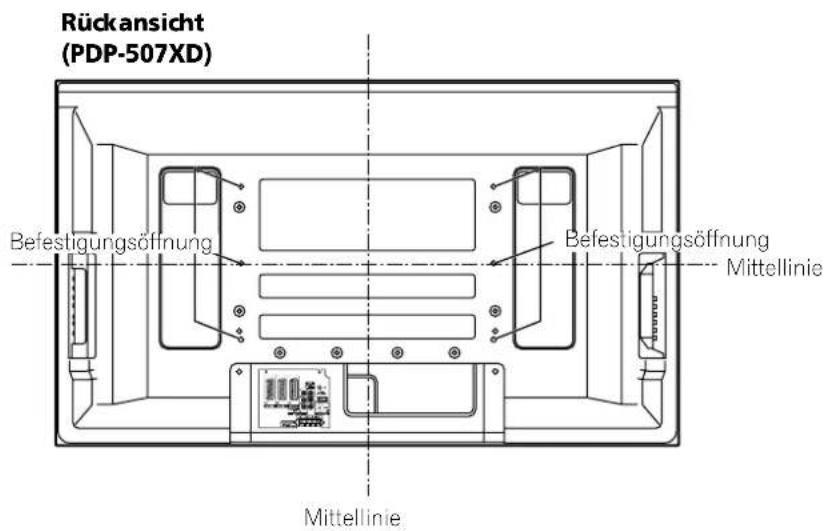

  Die folgenden sechs Befestigungsoffnungen konnen zur Installation verwendet werden:

VORSICHT

• Verwenden Sie unbedingt vier oder mehr Befestigungsoffnungen, die symmetrisch zur vertikalen und horizontalen Mittelllinie liegen.
• Verwenden Sie M8-Schrauben, die in einer Tiefe von 12 mm bis 18 mm in der Montagefläche des Plasma-Fernsehers befestigt werden können. Siehe obige Seitenansicht.
• Achten Sie daraufuf, die Belüftungsöffnung an der Rückseite des Plasma-Fernsehers nicht zu blockieren.
  Installieren Sie den Plasma-Fernseher unbedingt auf einer ebenen Unterlandage, da er Glasteile enthalt.
  Andere als die oben angegebenen Schraubenöffnungen sind nur fur bestimmte Produkte zu verwenden. Benutzen Sie diese keinesfalls zur Montage nicht spezifierter Produkte.
  Von einer Montage/Demontage des Plasma-Fernsehers mit angebrachten Lautsprechem am/vom Fuist abzusehen.

HINWEIS

• Es wird mit Nachdruck empfohlen, Original-PIONEER-Montagezubehör zu verwenden.
  PIONEER übernimmt keine Verantwortung fur Personenverletzungen und Produktschaden, die sich auf den Gebrauch von anderen Befestigungsteilen als den optionalen PIONEER-Produkten zurückführten halten.

03

Mitgeliefertes Zubehör

Plasma-Fernseher

Vorderansicht (PDP-507XD)

1 Taste POWER
2 Anzeige POWER ON
3 Anzeige STANDBY
4 Anzeige TIMER
5 Fernbedienungssensor

(Seitenansicht)

6 Taste STANDBY/ON
7 Taste INPUT
8 Tasten VOLUME + / -
9 Tasten CHANNEL + / -

10 Ausgang PHONES
11 Anschluss INPUT 5 (S-VIDEO)
12 Anschluss INPUT 5 (VIDEO)
13 Anschlusive INPUT 5 (AUDIO)

Rückansicht (PDP-507XD)

1 Anschluss PC INPUT (ANALOG RGB)

2 Antennenausgang ANT OUT (Durchschleifsignal)
3 Antenneneingang ANT IN (fur DTV)

Ausgang fur Spannungsvorsorgung

4 Anschluss DIGITAL OUT (OPTICAL)
5 COMMON INTERFACE-Schacht
-FurinCA-ModulmitSmart-Card
6 Anschluss AC IN (Netzeingang)
7 Anschlusse INPUT 3/INPUT 4 (HDMI)
RS-232C-Anschluss (bei Werksvoreinstellung verwendet)
9 Antenneneingang ANT

10 Anschluss INPUT 1 (SCART)
11 Anschluss INPUT 2 (SCART)
12 Anschluss INPUT 3 (SCART)
13 Anschluss INPUT 2 (COMPONENTVIDEO:Y, P_B PR)
14 Anschluss SUB WOOFER OUTPUT
15 Anschlusse AUDIO OUTPUT
16 Anschluss PC INPUT (AUDIO)
17 Anschluss CONTROL OUT
18 Anschlüsse für SPEAKER (rechts/links)

Vorderansicht (PDP-427XD)
VonderUnterseide des Displays gesehen
Vonder Vorderseite des Displays gesehen

1 Taste POWER
2 Anzeige POWER ON
3 Anzeige STANDBY
4 Anzeige TIMER
5 Fernbedienungssensor

(Seitenansicht)

6 Taste STANDBY/ON
7 Taste INPUT
8 Tasten VOLUME + / -
9 Tasten CHANNEL + / -

10 Ausgang PHONES
11 Anschluss INPUT 5 (S-VIDEO)
12 Anschluss INPUT 5 (VIDEO)
13 Anschlusive INPUT 5 (AUDIO)

Rückansicht (PDP-427XD)

1 Anschluss PC INPUT (ANALOG RGB)
2 Antennenausgang ANT OUT (Durchschleifsignal)
3 Antenneneingang ANT IN (fur DTV)
Ausgang fur Spannungsvorsorgung
4 Anschluss DIGITAL OUT (OPTICAL)
5 COMMON INTERFACE-Schacht
- Für ein CA-Modul mit Smart-Card
6 Anschluss AC IN (Netzeingang)
7 Anschlusse INPUT 3/INPUT 4 (HDMI)

RS-232C-Anschluss (bei Werksvoreinstellung verwendet)
9 Antenneneingang ANT
10 Anschluss INPUT 1 (SCART)
11 Anschluss INPUT 2 (SCART)
12 Anschluss INPUT 3 (SCART)
13 Anschluss INPUT 2 (COMPONENTVIDEO:Y, PB, PR)
14 Anschluss SUB WOOFER OUTPUT
15 Anschlusive AUDIO OUTPUT
16 Anschluss PC INPUT (AUDIO)
17 Anschluss CONTROL OUT

Fernbedienung

In thisem Abschnitt werden die Funktionen der Tasten beschreiben, die zur Verfugung stehen, nach dem der TV-Modus mit der Taste SELECT gewählt worden ist. Bezüglich Tasten zur Steuerung anderer Ausrüstung siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" ab Seite 63.

1 Schaltet den Plasma-Fernseher ein oder in den Standby-Modus.
2 INPUT Wahltdie Eingangsquelle fur den Plasma-Fernseher. (EINGANG 1, EINGANG 2, EINGANG 3, EINGANG 4)
30-9 TV/Extern-Eingangsmodus: Wahl einen Kanal. VIDEOTEXT-Modus: Wahl eine Seite.
4 PC Wahltden PC-Anschluss als Eingangsquelle.
5 INPUT 5 Wahlte EINGANG 5 als Eingangsquelle des PlasmaFernsehers.
6 Schaltet den Bildschirmmodus zwischen Doppelbildschirm, Bild-in-Bild und Einzelbildschirm um.
7 P + / P - TV/Extern-Eingangsmodus: Wähl einen Kanal. E/VEDEOTEXT-Modus: Wähl eine Seite.
8 TV /DTV Zum Umschalten zwischen dem TV- und DTV-Eingangsmodus.

9 SELECT

Schaltet die Moduswahl zwischen TV, STB, DVD/DVR und VCR um, sodass andere angeschlossene Komponenten mithilfe der mitgelieferten Fernbedienung gesteuet werden können.

These Anzeigen geben die momentane Wahl und den Status bei der Steuerung anderer angeschlossener Komponenten mit der mitgelieferten Fernbedienung an.

11 RETURN

Zum Zurückkehren zum vorherigen Menu.

12/4↓/4+

Zum Wahlen des gewünschten Punktsm im Einstellmenu. ENTER

Führ eine Instruktion aus.

13 EXIT

Schaltet direkt auf den normalen Bildschirm zurück.

14 Farbentasten (Rot/Grün/Gelb/Blau)

VIDEOTEXT-Modus: Wählt eine Seite.

15

TV/Extern-Eingangsmodus: Zum Springen zur Videotext-Untertitelseite.
DTV-Eingangsmodus: Schaltet die Untertitel ein und aus.

16?

VIDEOTEXT-Modus: Zeigt verdeckte Zeichen an.

17 I-Ⅱ

Zum Einstellen des Ton-Multiplexmodus.

18 i+

1+ INFO

TV/Extern-Eingangsmodus: Zeigt die Kanaldaten an. DTV-Eingangsmodus: Zeigt die Bannerdaten an.

19

G

Zum Umplatzieren des Minibilds im Bild-in-Bild-Modus.

20

#

Zum Umschalten zwischen den Bildschirmen im Doppelbildschirm- oder Bild-in-Bild-Modus.

21 + / -

4+4-

Zum Einstellen der Lautstärke.

22

咏

Schaltet den Ton stumm.

23 HOME MENU

TV/External-Eingangsmodus:Zeigt das Menu an.

24 EPG

Zeigt die Elektronische Programmführung an.

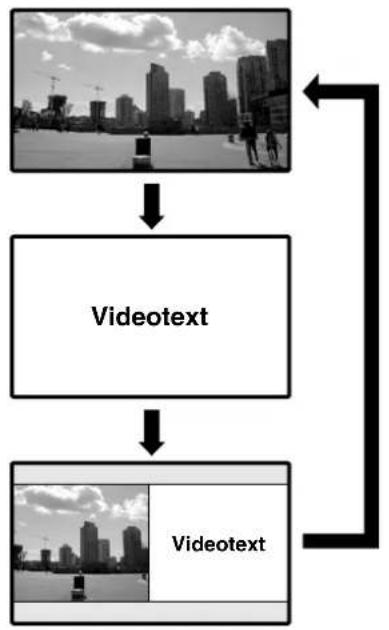

25

Wahl den VIDEOTEXT-Modus.

(ganz TV-Bild, ganz TEXT-Bild, TV/TEXT-Bild)

26 i

(ganz TV-Bild, ganz TEXT-Bild, TV/TEXT-Bild)

26 i

VIDEOTEXT-Modus:Zeigt bei CEEFAX/FLOF eine Indexseite an.Bei TOP-Programmen erscheidt die TOP-Ubersicht.

27

TV/Extern-Eingangsmodus: Wählt die Bildschirmgroße.

#

VIDEOTEXT-Modus: Zum Umschalten von Videotext-Bildern. (voll/obere Häfte/untere Häfte)

28

TV/External-Eingangsmodus: Zum Einfrierten eines Vollbilds aus einem bewegten Bild. Wird erneut gedrückt, um die Funktion wieder aufzuheiten.

中

VIDEOTEXT-Modus: Stopt die Aktualisierung von Videotext-Seiten. Wir erneut gedrück, um den Haltemodus wieder aufzuheiten.

HINWEIS

• Für Benutzung der Fernbedienung ist diese auf den Plasma-Fernseher zu halten.

Installieren des Plasma-Fernsehers

Positionierung

• Vermeiden Sie direkte Sonnenbestrahlung. Achten Sie auf ausreichende Belüftung.
• Der Plasma-Fernseher ist schwer. Tragen Sieihn dazu niemals alleine.

VORSICHT

• Wenn über dem Plasma-Fernseher kein ausreichender Freiraum besteht, erhält dieser zu weniger Belüftung und Funktioniert nicht richtig.

HINWEIS

• Beim Installieren oben und halten genügend freien Raumlassen, damit ausreichende Belüftung der Geräterückseite gewährleistet ist.

Gebrauch des optionalen PIONEER FuBes

• Nähres zur Montage führen Sie in der dem Fuß beiliegenden Anleitung.

Gebrauch der optionalen PIONEER Laufsprecher (nur für PDP-507XD)

• Naheres zur Installation führen Sie in der den Laufsprechen beiliegenden Anleitung.

VORSICHT

Betriebsumgebung

Temperatur und Feuchtigkeit der Betriebsumgebung: +0^ bis +40^ ; weniger als 85% relative Feuchtigkeit (Kuhlöffnungen nicht blockiert)
Stellen Sie these Gerät nicht an einem schlecht belufteten Platz auf, und auch nicht an einer Stelle, wo es hoher Feuchtigkeit oder direkter Sonnenbestrahlung (bzw. starker Kunstbeleuchtung) ausgesetzt wurde.

Transport des Plasma-Fernsehers (nur für PDP-507XD)

Unterlustsprecher

HINWEIS

• Stützen Sie das Gewicht des Plasma-Fernsehers nicht am Laufsprecher ab.
• Nehmen Sie die Laufsprecher vor einem Transport des Plasma-Fernsehers stets ab. Halten Sie den Plasma-Fernseher nicht an den Laufsprecher-Montageanschluss fest.

Seitenlautsprecher

HINWEIS

• Halten Sie nicht am Seitenlautsprecher fest.

Vermeiden eines Umkippens des Plasma-Fernsehers

Vergewissem Sie sich nach Montage des Fußes, dass der Plasma-Fernseher nicht umkippen kann.

Stabilisieren auf einem Tisch oder auf dem Boden

Stabilisieren Sie den Plasma-Fernseher mithilfe von handelsüblichen Schrauben gemäß Abbildung.

HINWEIS

Zur Stabilisierung des Plasma-Fernsehers auf einem Tisch oder Boden sind Schrauben mit einem Nenndurchmesser von 6 mm und einer Mindestlänge von 20 mm zu verwenden.

VORSICHT

Der vorgesehene Tisch oder Bodenbereich muss ausreichende Festigkeit zum Tragen des Plasma-Fernsehers haben. Wenn dies nicht der Fall ist, konnen Personenverletzungen oder Geräteschädenz verursacht werden.

Bei der Installation des Plasma-Fernsehers sind entsprechende Vorkehrungen zu treffen, sodass er in Extremfällen, wie z.B. Erdbebem oder Unfällt, nicht herunterfällig oder umkippen kann.

Wenn derartige Vorkehrungen unterlassen werden, konnte der Plasma-Fernseher herunterfallen und Verletzungen verursachen.

Die Wahl der Sicherungsmittel gegen Umkippen, wie z.B. Schrauben, Haken, Ketten usw., hangt von der Beschaffenheit und Dicke der Montagefläche ab.

Bevor Sie sich für eine Sicherungsmethode und die entspruchenden Befestigungsteile entscheiden, sollen den Sie zunachst die Dicke und Beschaffenheit der Montagefläche untersuchen. Wenn Sie Zweifel haben, sollen den Rat eines Fachmanns einholen.

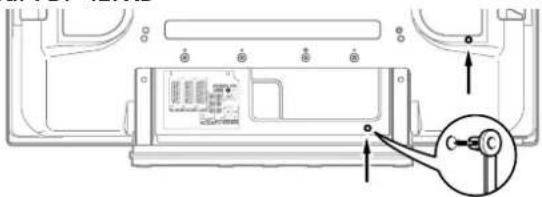

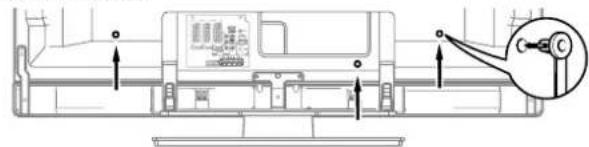

Gebrauch einer Wand zur Stabilisierung

1. Bringen Sie die Bolzen (Haken) zur Verhinderung des Herunterfallens am Plasma-Fernseher an.

2. Verwenden Sie starke Schnüre, um das Gerät auf geeignete Weise sicher an einer Wand, Säule oder einem anderen festen Bauelement zu stabilisieren.

3. Führer Sie diese Arbeit an beiden Seiten auf die gleiche Weise durch.

HINWEIS

Verwenden Sie handelsübliche Haken, Schnüre und Befestigungsteile.

Empfohlener Haken:Nenndurchmesser 8 mm Lange 12 mm bis 15 mm

Anschlieben des Netzkabels

Plasma-Fernseher (Rückansicht)

HINWEIS

Ziehen Sie das Netzkabel aus der Steckdose und trennen Sie es vom Plasma-Fernseher, wenn das System voraussichtlich langere Zeit nicht benutzt wird.

Verlegen von Kabeln

Wenn der Laufsprecher unter dem Plasma-Fernseher-Panel installiert wird (nur für PDP-507XD)

HINWEIS

• Verwenden Sie die mitgelieferten Kugelbänder nach Bedarf.
  Zur ordentlichen Verlegung bündeln Sie die Laufsprecherkabel so, dass sie keinem Druck oder Zug ausgesetzt sind.

Anbringen der Schnellverschlussklemmen an der Haupteinheit

Bringen Sie die Schnellverschlussklemmen unter bedarfsgemäßer Nutzung der 3 Öffnungen (42 Zoll: 2 Öffnungen), die nachstehend mit markiert sind, an. für PDP-507XD

für PDP-427XD

Anbringen und Abnehmen der Schnellverschlussklemmen

Setzen Sie zum Arretieren der Klemme [1] in eine geeignete Öffnung an der Rückseite des Plasma-Fernsehers ein und bringen Sie [2] in der Rückseite von [1] zum Einschnappen. Schnellverschlussklemmen halten sich nicht wieder ohne weitereslös, nachdem sie einmal angebracht worden sind. Bringen Sie sie davon bedachtsmam an.

Drehen Sie die Klemme mit einer Zange um 90^ undziehen Sie sie nach außen. Die Klemme kann im Laufe der Zeit allern und beschadigt werden, wenn sie abgenommen wird. Achten Sie darauf, dass Verbindungskabel keinerlei Belastung ausgesetzt werden.

HINWEIS

• Verwenden Sie die mitgelieferten Schnellverschlussklemmen nach Bedarf.

AnschlieBein einer Antenne

Fur die Anzeige eines klaren Bilds empfeihlt sich der Anschluss einer AuBenantenne. Nachstehend finden Sie eine kurze Beschreibung der bei Verwendung eines Koaxialkabels vorzunehmenden Anschlusse.

Zur Wiedergabe von ausschließlich analogen Programmen schlieben Sie das 75-Ohm-Koaxialkabel (Fachhandel) an die ANT-Buchse (Analogeingang) an.

Antennenkabel (im Fachhandel erhältlich)

Falls ihre Außenantenne mit einem 75-Ohm-Koaxialkabel mit standardmaSigem DIN45325-Stecker (IEC169-2) ausgestattet ist, schlieBen Sie diesen an die Antenneneingangsbuchse an der Rückseite des Plasma-Fernsehers an.

Vorbereiten der Fernbedienung

Einlagen der Batterien

1 Offnen Sie den Batteriefachdeckel.

2 Legen Sie die beiden mitgelieferten Mignonzellen (AA) ein. Setzen Sie hierzu jeweils das negative (-) Polende zuerst ein.

• Legen Sie die Batterien polaritätsrichtig gemäß den Markierungen (+) und (-) im Batteriefach ein.

3 SchlieBen Sie den Batteriefachdeckel.

Vorsichtsmaßregeln zu Batterien

Bei unsachgemäß Benutzung von Batterien besteht die Gefahr, dass Batteriesäure austritt oder die Batterien platzen. Befolgen Sie unbedingt die nachstehenden Anweisungen.

• Als Ersatzbatterien sind Mangan- oder Alkalizellen zu verwenden.
• Legen Sie die Batterien polaritätsrichtig gemäß den Markierungen (+) und (-) ein.
• Verwenden Sie Batterien unterlichdlichen Typs nicht zusammen. Unterschiedliche Typen weisen unterschiedliche Eigenschaften auf.
• Verwenden Sie alte und neue Batterien nicht gemeinsam. Gemeinsamer Einsatz alter und neuer Batterien kann die Lebensdauer neuer Batterien verkurzen und eventuell ein Auslaufen alter Batterien zur Folge haben.
  Entnehmen Sie die Batterien, sobald sie verbraucht sind. Austretende Batteriesäure kann Hautreizungen verursachen. Etwaige ausgetretene Batteriesäure wischen Sie sorgsam mit einem Tuch ab.
• Bei den Batterien, die dem Produkt beiliegen, kann die Lebensdauer lagerungsbedingt verkurzt sein.
• Wenn die Fernbedienung voraussichtlich längerere Zeit nicht benutzt wird, sollen den Sie die Batterien entnehmen.

VORSICHT

BEIM ENTSORGEN VERBRAUCHTER BATTERIEN SIND DIE IM JEWEILIGEN LAND/GEBIET GELTenden GESETZLICHEN VORSCHRIFTEN UND UMWELTBESTIMMUNGEN ETC. ZU BEACHTEN.

Wirkungsbereich der Fernbedienung

Zur Benutzung der Fernbedienung ist diese auf den Fernbedienungssensor (SR) unter rechts an der Vorderseite des Plasma-Fernsehers zu halten. Der Abstand der Fernbedienungseinheit vom Fernbedienungssensor solle 7 m nicht überschreiben, und ihr Winkel zum Sensor sollen nach rechts, links, oben und unter innerhalb von 30 Grad liegen.

HINWEIS

• Beim PDP-427XD ist das SR-Logo unter rechts am Laufsprecher angebracht, der Fernbedienungssensor befindet sich jedoch an der gleichen Stelle wie beim PDP-507XD.

Beim Umgang mit der Fernbedienung zu beachtten

• Setzen Sie die Fernbedienung keinen Stößen aus. Setzen Sie die Fernbedienung auch keinen Flüssigkeiten aus, und bewahren Sie nicht an feuchten Stellen auf.
• Setzen Sie die Fernbedienung nicht direkter Sonnenbestrahlung aus. Die Einheit kann durch Wärmeeinwirkung verformt werden.
• Wenn der Fernbedienungssensor des Plasma-Fernsehers direkter Sonnenbestrahlung oder starker Beleuchtung ausgesetzt ist, funktioniert die Fernbedienung unter Umständen nicht richtig. In einem solchen Fall ändern Sie den Lichteinfallwinkel bzw. die Ausrichtung des Plasma-Fernsehers, oder betätigten Sie die Fernbedienung in kürzerem Abstand zum Fernbedienungssensor.
• Bei Hindernissen im Signalweg zwischen Fernbedienung und Sensor ist einwandfreiies Ansprechen unter Umständen nicht gewährleistet.
• Mit schwächer werden den Batterien kann der Wirkungsgrad der Fernbedienung abnehmen, d.h. sie Funktioniert in dieser Fall nur noch in einer kürzeren Entfernung zum Fernbedienungssensor. Ersetzen Sie die Batterienrechtzeitig durch neue.
• Der Plasma-Fernseher emittiert schwache Infrarotstrahlen. Wenn Sie in der naheren Umgebung Geräte betreiben, die über Infrarot-Fembedienungen gesteuert werden, wie z.B. Videorecorder, können Instruktionen von den entsprachenden Fernbedienungen unter Umständen nicht richtig oder nicht vollständig empfangen werden. Stellen Sie in dieser Fall die betroffenen Geräte in früherer Entfernung zum Plasma-Fernseher auf.
• Je nach Aufstellplatz konnen vom Plasma-Fernseher emittierte Infrarotstrahlen den richtigen Empfang von Fernbedienungssignalen und den Wirkungsgrad der Fernbedienung beeinträchtigen. Die Stärke der vom Bildschirm abgegebenen Infrarotstrahlen hangt von den jeweils angezeigten Bildern ab.

Empfangbare Fernsehkanäe müssen eingerichtet werden, da sie sonst nicht abgestimmmt werden können. Nähres hierzu finden Sie auf Seite 28 unter "Automatisches Programmieren von Fernsehkanäen".

Ein-/Ausschalten

HINWEIS

• Wenn der Plasma-Fernseher an das Netz angeschlossen wird, schaltet er in den Standby-Modus; die Anzeige STANDBY an der Frontplatte soll rot blinken. Der Plasma-Fernseher bleibt im Standby-Modus, bis er wieder vom Netz getrennt wird.

Zum Einsatz des Systems drucken Sie am Plasma-Fernscher auf POWER.

Die Anzeige POWER ON am Plasma-Fernseher leuchtet blau auf.

Zum Ausschalten des Systems drucken Sie an der Fernbedienung oder STANDBY/ON am Plasma-Fernseher.
- Der Plasma Fernseher wird auf den Standby-Modus geschalte; die Anzeige STANDBY leuchtet rot auf.
- Durch Drucken von ① oder 0 bis 9 an der Fernbedienung bzw. STANDBY/ON am Plasma-Fernseher kann das System dann wieder eingeschaltet werden. Wenn Sie 0 an der Fernbedienung drucken, werden Bilder von der Quelle INPUT 1 gefleiert. Wenn Sie 1 bis 9 drucken, werden Fernsehbilder angezeigt.

Sie konnen das System auch durch Drucken von POWER am Plasma-Fernseher ausschalten. Sie konnen dann das System jedoch nicht wieder mit den Tasten an der Fernbedienung oder über den Plasma-Fernseher einschalten.

HINWEIS

• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführten, vergewissem Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 63.
• Auch bei Nichtgebrauch empfeihlt es sich nicht, den Plasma-Fernseher vom Netz zu trennen. Im Standby-Modus empfängt der Plasma-Fernseher automatisch Signale der Elektronischen Programmführung und des DTV Auto-Updates.
• Im Bereitschaftsmodus ist die Hauptstromversorgung zum System getrennt, so dass es nicht mehr voll Funktionsfähig ist. Es fließt jedoch noch noch ein weniger Strom zum System, um Betriebsbereitschaft aufrechtzuerhalten.
• Wenn Sie den Plasma-Fernscher voraussichtlich mehrere Tage lang nicht benutzen, sollen den Sie unbedingt den Netzstecker aus der Netzsteckdoseziehen.

Statusanzeigen des Plasma-Fernsehers

Die Tabelle unter zeigt den Betriebsstatus des PlasmaFernsehers. Sie konnen den momentanen Status des Systems an den Anzeigen des Plasma-Fernsehers erkennen.

Plasma-Fernseher

(PDP-507XD)

(PDP-427XD)
Von der Unterseite des Displays (links) gesehen

Anzeigstatus Systemstatus

Plasma-Fernseher
POWER ON	STANDBY
●	●	Das Netzkabel des Plasma-Fernsehers ist abgetrennt. Es können auch sein, dass das Netzkabel des Plasma-Fernsehers angeschlossen, die Taste POWER des Plasma-Fernsehers jedoch ausgeschaltet ist.
●	●	Die Stromversorgung zum System ist hergestellt.
●	●	Das System befindet sich im Standby-Modus.

Bezüglich anderer als der oben aufgeführten Punkte siehe "Fehlerdiagnose" auf Seite 70.

Plasma-Fernseher (Seitenansicht rechts)

Kanalanzeige

Kanäleändern

HINWEIS

• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführten, vergewissem Son sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 63.

Umschalten zwischen den Modi TV und DTV

• Wahlen Sie den DTV- oder den TV-Eingangsmodus durch Drucken von INPUT am Plasma-Fernseher bzw. von TV/DTV an der Fernbedienung.

Mit P + / -an der Fernbedienung

• Drucken Sie P + zum Erhöhen der Kanalnummer.

• Drucken Sie P - zum Verringern der Kanalnummer.

Beim Betrachten von Videotext:

• Drucken Sie P + zum Erhöhen der Seitennummer.

• Drucken Sie P - zum Verringern der Seitennummer.

• Bezüglich Videotext siehe "Videotext-Funktionen" auf Seiten 68 und 69.

HINWEIS

• CHANNEL +/- am Plasma-Fernseher Funktioniert wie P+/P-
• P + / P - kann auf Überspringen eingestellte Analogkanäne nicht abrufen. Bezüglich Überspringgens von Analogkanänen siehe Schritte 13 und 14 unter "Manuelle Einstellung"(Seite 28).
• Im DTV-Modus kann P + / P - auch Digitalkanäle, die auf Überspringen eingestellt sind, nicht abrufen. Bezüglich Überspringens von Digitalkanälen siehe "Einstellen von Programmoptionen" (Seite 41).
• P + / P - kann nicht als Favoriten gespeicherte Analogkanäne nicht abrufen. Bezüglich Speicherung von Analogkanänen als Favoriten siehe Schritte 13 und 14 unter "Manuelle Einstellung" (Seite 28).
• Im DTV-Modus kann P + / P -auch Digitalkanäle, die nicht als Favoriten gespeichert sind, nicht abrufen. Bezüglich Speicherung von Digitalkanälen als Favoriten siehe "Einstellen von Programmoptionen" (Seite 41).

Mit 0 bis 9 an der Fernbedienung

Wahlen Sie die Kanäle direkt durch Drucken der Tasten 0 bis 9.

BEISPIEL

Zur Wahl von Kanal 2 (einstelliger Kanal) drucken Sie 2.
Zur Wahl von Kanal 12 (zweistelliger Kanal) drucken Sie 1, dann 2.
Zur Wahl von Kanal 123 (dreistelliger Kanal) im DTV-Modus drucken Sie 1, 2, dann 3.

Beim Betrachten von Videotext:

Zum direkten Aufrufen einer Seite mit dreistelliger Nummer zwischen 100 und 899 geben Sie mit 0 bis 9 die entsprechende Nummer ein. Siehe Seite 69.

HINWEIS

• Wenn Sie im Standby-Modus 0 drücken, wird die Stromversorgung eingeschaltet, und das Bild wird von der Programmquelle INPUT 1 gefelwert. Wenn Sie hingegen eine beliebige Tasse von 1 bis 9 drücken, wird ein Fernsehbild angezeigt.

Abrufen von Favoritenkanänen (analog)

Wenn Sie (analoge) Kanäle als Favoriten gespeichert haben, können Sie diese einfach durch Wahl aus der Favoritenliste abrufen.

HINWEIS

• Sie konnen bis zu 16 Analogkanäe als Favoriten speichern. Bezüglich Speicherung siehe Schritte 13 und 14 unter "Manuelle Einstellung" (Seite 28).
  1 Wahrend Wiedergabe eines Analogprogramms drucken Sie ENTER, um die Favoritenliste aufzurufen.

2 Den gewünschten Kanal aufrufen (mit /A/ vahn und ENTER drucken).

Die LiTe der Favoriten mit RETURN vom Bildschirm loschen.

Lautstärke- und Toneinstellungen

HINWEIS

• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführten, vergewissem. Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 63.

Mit + an der Fernbedienung

• Drucken Sie + zum Erhöhen der Hautstarke.
• Drücken Sie - zum Vermindern der Lautstärke.

HINWEIS

VOLUME + / - am Plasma-Fernseher Funktioniert wie + / -

Mit an der Fernbedienung

schaltet die momentane Tonausgabe stumm.

1 Drucken Sie
- " 呵" erscheint auf dem Bildschirm.
2 Drucken Sie erneut, um die Stummschaltung wieder aufzuheben.
Die Stummschaltung kann auch durch Drucken von + aufgehoben werden.

Plasma-Fernseher (Seitenansicht rechts)

Lautstärkeregelung

Stumm

Mit I-II and der Fernbedienung

Mit jeder Druck auf I-III wird MTS wie unter gezeigt umgeschaltet.

		Einstellungen
				MONOIII
NICAM-Sendungen	Stereo	1AAA NICAM STEREO 10:00	1AAA NICAM STEREO 10:00	1AAA MONO 10:00
	Zweispra-chig	2BBB NICAM I 10:00	2BBB NICAM II 10:00	2BBB MONO 10:00
	Mono	3CCC NICAM MONO 10:00	3CCC NICAM MONO 10:00	3CCC MONO 10:00
A2-Sendungen	Stereo	4DDD STEREO 10:00	4DDD STEREO 10:00	4DDD MONO 10:00
	Zweispra-chig	5EEE DUAL I 10:00	5EEE DUAL II 10:00	5EEE MONO 10:00
	Mono	6FFF MONO 10:00	6FFF MONO 10:00	6FFF MONO 10:00
Digitale-Sendungen		7GGG STEREO 10:00	7GGG STEREO 10:00	7GGG MONO 10:00

HINWEIS

• Bei jeder mit der Taste I-II gewährten Tonmultiplexmodusändert sich das Display in Abhängigkeit von den empfangenen Sendesignalen.
  Nach dem der Modus MONO gewählt worden ist, bleibt der Plasma-Fernseher auf Mono geschaltet, auch wenn das System ein Programm in Stereo empfängt. Wenn Sie wieder Stereo horen möchten, müssen Sie auf den Modus auf I oder II zurückschalten.
• Wenn Sie einen Tonmultiplexmodus wahlen, während die Eingangsprogrammquelle auf Eingang 1 bis 5 geschalte ist, entwickel sich der Tontyp nicht. In dieser Fall wird der Ton durch die Video-Programmquelle bestimmt.

Gebrauch der Multiscreen-Funktionen

Bildschirmteilung

Sie konnen Doppelbildschirm oder Bild-in-Bild wahlen, Gehen. Sie hierzu wie nachfolgend beschrieben vor.

HINWEIS

• Bildschirmteilung über langere Zeit, bzw. für kürzere Zeit auf tätiglicher Basis, kann zu Nachbildem führen.

Doppelbildschirm
Hauptbildschirm
Nebenbildschirm

Bild-in-Bild
Hauptbildschirm
Nebenbildschirm

1 Drucken Sie um den Anzeigemodus zu wahlen.

Mit jedem Druck auf wird der Anzeigemodus zwischen Doppelbildschirm, Bild-in-Bild und Einzelbildschirm umgeschaltet.
- Im Doppelbildschirm- oder im Bild-in-Bild-Modus drücken Sie im die Position der beiden gezeigten Bildschrimme umzuschalten. Der linke Bildschirm (im Doppelbildschirmmodus) bzw. der größere Bildschirm (im Bild-in-Bild-Modus) ist der aktive Bildschirm, der durch „gegenzeichnet wird. Bild und Ton können gesteuert werden.

• Im Doppelbildschirm-Modus ist die Größe des linken Bildschirms mit umschaltbar.
• Im Bild-in-Bild-Modus kann die Position des Minibilds mit im Gegenahrzeigersinn weitergeschaltet werden.

2 Zur Wahl der Eingangsgquelle drucken Sie die entsprechende Eingangsguellentaste.

• Bei Fernsehempfang drücken Sie P+/P-, um den Kanal zu wechseln.

HINWEIS

• Mit der Multiscreen-Funktion konnen Bilder von derselben Eingangssquelle nicht gleichzeitig angezeigt werden. Wenn Sie einen derartigen Versuch Unternehmen, erscheint eine Warnmeldung.

• Mit der Multiscreen-Funktion konnen Bilder aus Kombinationen von zwei externen Eingangsquellen (Eingang 1 bis 5, PC) nicht angezeigt werden. Bilder aus den folgenden Eingangsquellenkombinationen konnen angezeigt werden.

• Analog-TV und Digital-TV

• Analog-TV (oder Digital-TV) und externe Quelle (Eingang 1 bis 5, PC)

• Wenn Sie HOME MENU drücken, wird auf den Einzelbildschirmmodus darüber geschalte und das entsprechende Menu erscheint.

• Bei Doppelbildschirm erscheinen Bilder auf dem rechten Bildschirm je nach Bildmaterial unter Umständen etwas groβ.
• Im Doppelbildschirm- und im Bild-in-Bild-Modus steht die Analogkanal-Favoritenliste nicht zur Verfügung. Im Doppelbildschirm- und im Bild-in-Bild-Modus steht die Digitalkanalliste nicht zur Verfügung.
• Bei Wahl von 1920*1080p@24 Hz für den Haupt-Bildschirm im Doppelbildschirm- oder im Bild-in-Bild-Modus können Videobildern wegen Systembeschränkungen unter Umständen nicht richtig angezeigt werden.
• Bei Anschluss eines Kopfhörs kann Ton vom Nebenbildschirm im Doppelbildschirm- oder Bild-in-BildModus mitgehört werden. Bezüglich weiterer Informationen siehe Seite 36.
  PAL 60-Signale sind fur Bildanzeige auf dem Nebenbildschirm nicht geeignet.

Standbild

Sie konnen ein Vollbild der momentanen, laufenden Szene einfangen und als Standbild wiedergeben. Gehen Sie hierzu wie nachfolgend beschrieben vor.

HINWEIS

Die Anzeige eines unbewegten Bilds über langere Zeit, bzw. für kürzere Zeit auf tätiglicher Basis, kann zu Nachbildern führen.

1 Drucken Sie

• Auf dem rechten Bildschirm entscheidt ein Standbild, während der linke Bildschirm ein bewegtes Bild zeigt.

2 Drucken Sie erneut, um die Funktion wieder aufzuheiten.

HINWEIS

• Festhalten eines Bilds ist im Doppelbildschirm- und im Bild-in-Bild-Modus nicht möglich.
• Wenn diese Funktion nicht verfügbar ist, erscheint eine Warnmeldung.
• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausfuhren, vergewissern Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 63.

Menu-Übersicht

AV-Modus-Menus

Home Menu Gegenstand Seite
Bild AV-Wahl 31
	Konzent 31
	Helligkeit 31
	Farbsichtigung 31
	Tint 31
	Schärte 31
	Profi-Einstellungen	32 - 34
	Rückstellens	32
Ton Höhen	35
	Bass	35
	Balance	35
	Rückstellens	35
	FOCUS	35
	Front Surround	35
	Kopfhörer-Leistung	36
	Sub-Lautstärke	36
Energiesparmodi	Energiesparmodus	36
	Kein Signal-aus-	36
	Keine Bedienung-aus-	37
Timer	—	55
Weiterführungene Einstellungen	Position	51
	Auto-GröBe	54
	4:3 Modus	54
	Seitenmaske	54
	HDMI Einstellungen	58
	Aktivierungsmodus	51
	TV-System	52
	Eingangswahl 52
Grundeinstellungen	Autoinstallation	28
	Analog TV Konfigurieren	28 - 30
	DTV-Konfigurierung	39 - 44, 48, 49
	SCART-Ausgabe	61
	i/o link.A	59
	Password	55, 56
	Sprache	30

PC-Modus-Menus

Home Menu Gegenstand Seite
Bild AV-Wahl 31
	Konzent 31
	Helligkeit 31
	Rot	31
	Grün	31
	Blau	31
	Rückstellens	32
Ton Hohen	35
	Bass	35
	Balance	35
	Rückstellens	35
	FOCUS	35
	Front Surround	35
	Kopfhörer-Leistung	36
	Sub-Lautstärke	36
Energiesparmodi	Energiesparmodus	36
	Energiemanagement	37
Timer	——	55
Weiterführende Einstellungen	Automatische Einstellung	51
	Manuelle Einstellung	51

Menu-Bedienung

Im Nachstehenden ist das typische Vorgehen zur Vornahme der Einstellungen in den Menü's beschreiben. Konkrete Anleitungen finden Sie auf den entsprechenden Seiten mit den Beschreibungen der jeweiligen Funktionen.

1 Drucken Sie HOME MENU.

2 Wahlen Sie einen Menüpunkt mit / und drücken Sie dann ENTER.

3 Wiederholen Sie Schritt 2, bis der gewünschte Untermenpunkt erreicht ist.

Die Anzahl der Menüebenen kann je nach Menupunkt unterschied sein.

4 Wahlen Sie die gewünschte Option (bzw. einen Parameter) mit und drucken Sie dann EN

• Bei manchen Menupunkten ist a stelle von / zu drucken.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Mit RETURN können Sie zur nachsthöheren Menüebene zurückkehren.
• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführren, vergewissem Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 63.

Automatisches Programmieren von Fernsehkanänen

In thisem Abschnitt wird beschrieben, wie Fernsehkanäe automatisch gesucht und programmiert werden können.

Verwendung der Funktion Automatische Installation

Wenn das Plasma-Fernsehsystem nach dem Kauf zum ersten Mal eingeschaltet wird, startet die anfängliche automatische Installation. Sie konnen Sprache, Land und Kanäle der Reihe nach automatisch programmieren.

1 Wahlen Sie "Sprache"(/)
2 Wahlen Sie eine Sprache (/)

Wahlen Sie unter 16 Sprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Niederlandisch, Schwedisch, Portugiesisch, Griechisch, Finnisch, Russisch, Turkisch, Norwegisch, Danisch, Tschechisch und Polisch.

3 Wahlen Sie "Land" (/)
4 Wahlen Sie das Land (/)
5 Wahlen Sie "Empfangsart"(/)
6 Wahlen Sie die Empfangsart (/)

• Sie haben drei Wahlmöglichkeiten: "Alles", "Digital" und "Analog".

7 Wahlen Sie "Antennenspannung" (/)
- Nur wahlbar, wenn als "Empfangsart" in Schritt 5 "Alles" oder "Digital" gewählt wurde. Falls nicht wahlbar,itte mit Schritt 9 fortfahren.
8 Wahlen Sie "Ein" oder "Aus"(/)
9 Wahlen Sie "Start" (▲▼, dann ENTER).
Die automatische Installation startet automatisch.
- Wenn Sie die laufende automatische Installation abbrechen können, drücken Sie RETURN.

HINWEIS

• Über das Menu Home können Sie die automatische Installation jederzeit starten, z.B., nach Umzug in ein anderes Land. Vor dem Start der automatischen Installation führen Sie die folgenden Schritte 1 bis 3 aus.
  ① Drucken Sie HOME MENU.
  ② Wahlen Sie "Grundeinstellungen" (/, dann ENTER)
  ③ Wahlen Sie "Autoinstallation" ( / ) , dann ENTER).
  Die Password-Eingabeanzei erseint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.
• Wenn kein Kanal gefunden werden konnte, prufen Sie die Antennenanschlüsse, und starten Sie die automatische Installation dann erneut.

Manuelles Programmieren von Analog-Fernsehkanänen

In thisem Abschnitt wird beschrieben, wie Analog-Fernsehkanale manuell programmiert werden konnen.

Manuelle Einstellung

So programmieren Sie Analog-Fernsehkanäe manuell.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (▲/▼, dann ENTER).
3 Wahlen Sie "Analog TV Konfigurieren" (/, ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein. Bezüglich Password siehe "Verwendung eines Passwords" auf Seite 55.

4 Wahlen Sie "Manuelle Einstellung" (▲/▲, dann ENTER).
5 Wahlen Sie "Programmplatz-Eingabe"(/)

6 Wahlen Sie eine Programmnummer (/)
- Sie können eine Nummer zwischen 1 und 99 wahren.
7 Wahlen Sie "Suche"(/)
8 Geben Sie mithilfe der Tasten 0 bis 9 und ENTER eine Freqenz ein.
- Frequenzen können Sie auch mithilfe von eingeben.

Grundeinstellungen

9 Wahlen Sie "System" (/)

10 Wahlen Sie das Tonsystem ( )

Wahlen Sie unter "B/G", "D/K", "I", "L" und "L".

11 Wahlen Sie "TV-System" (A).
12 Wahlen Sie das TV-System (A).

Wahlen Sie unter "Auto", "PAL", "SECAM" und "4.43NTSC".

13 Wahlen Sie "Speichern" (A).
14 Wahlen Sie "Ja", "Ja (Liste)" oder "Nein" (A.

Gegenstand Beschreibung

Ja	Sie können den Canal mit P+/P-wahlen.
Ja (Liste) Wahlen Sie diese Option, um den Canal als Favorit zu speichern. Sie können den Canal mit P+/P-aus der Listeder favorisierten Kanäle wahren.
Nein	Sie können den Canal nicht mit P+/P-wahlen.

• Für Programmierung eines anderen Kanals wiederholen Sie die Schritte 6 bis 14.

15 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Durch das obige Verfahren werden die gewählten Kanaldaten an die angeschlossenen Aufnahmegeräte, wie z.B. Videorecorder oder DVD/HDD-Recorder (DVR), überträgen und festgelegt.
• Über Manuelle Einstellung konnen auch Einstellungen für "Tuner-Rauschmind," "Kindersicherung" und "Decoder" vorgenommen werden. Siehe "Reduzieren von Bildrauschen", "Einstellen der Kindersicherung" und "Wahlen des Decodereingangs".

Reduzieren von Bildrauschen

Sie konnen für die einzelnen Kanale vorgegeben, ob der Plasma-Fernseher das Bildrauschen in Abhängigkeit von den Sendesignalpegeln reduzieren soll.

1 Wiederholen Sie die Schritte 1 bis 6 für "Manuelle Einstellung".

• Nach Wahl eines Kanals (mit Programplatz-Eingabe) führen Sie die folgenden Schritte durch.

2 Wahlen Sie "Tuner-Rauschmind." (/)

3 Wahlen Sie "Ein" oder "Aus" (/)

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Der Erfolg dieser Funktion hangt von der Sendesignalqualität ab, zufrieden stellende Ergebnisse sind nicht in jedem Fall gewährleistet.
• Bei Gebrauch eines Decoders und Wahl eines Decoderanschlusses liefert diese Funktion unter Umständen kein gutes Resultat.

Einstellen der Kindersicherung

Fernsehkanäle, die durch die Kindersicherung geschützt sind, können weder abgestimm noch betrachtet werden.

1 Wiederholen Sie die Schritte 1 bis 6 für "Manuelle Einstellung". Nach Wahl eines Kanals (mit Programplatz-Eingabe) führen Sie die folgenden Schritte durch.
2 Wahlen Sie "Kindersicherung" (/)
3 Wahlen Sie "Sperren" (/)

• Sie können zwischen "Ansicht" und "Sperren" wahren.

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

Wahlen des Decodereingangs

Wenn Sie einen Decoder angeschlossen haben, wahlen Sie den Decodereingang (EINGANG 1).

1 Wiederholen Sie die Schritte 1 bis 6 für "Manuelle Einstellung". Nach Wahl eines Kanals (mit Programplatz-Eingabe) führen Sie die folgenden Schritte durch.
2 Wahlen Sie "Decoder" (/)
3 Wahlen Sie "EINGANG 1"(/)

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Bei Wahl von "Aus" (Werksvorgabe) ist eine Bildwiedergabe vom Decoder nicht möglich.

Eingeben von Fernsehkanalnamen

Sie konnen gespeicherten Fernsehkanalen einen aus bis zu fünf Zeichen bestehenden Namez zuweisen. Dies kann später die Programmwahl erleichtern.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (▲/▲, dann ENTER).
3 Wahlen Sie "Analog TV Konfigurieren" (/,n ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

4 Wahlen Sie "Name" (▲/▼, dann ENTER).

5 Wahlen Sie "Programplatz-Eingabe" (/)

6 Wahlen Sie eine Programmnummer (/)

• Sie können eine Nummer zwischen 1 und 99 wahren.

7 Wahlen Sie "Name" (▲/▲, dann ENTER).

Die Namen-Eingabeanzeige erscheint.

8 Wahlen Sie das erstige Zeichen (一 /一,一 /一) , dann ENTER).

• Der Cursor rückt zum zweiten Zeichen.

9 Wiederholen Sie Schritt 8, um bis zu fünf Zeichen einzugeben.

Zum Korrigieren eingebener Zeichen wahlen Sie [←] oder [→] auf dem Bildschirm, und drücken Sie dann ENTER. Dies bewegt die Schreibmarke zur vorhergehenden bzw. nachfolgenden Stelle.
Zum Löschen des aktuellen Zeichens wahlen Sie [Delete] am Bildschirm, und drücken dann ENTER.
Zum Setzen einer Leerstelle fur das aktuelle Zeichen wahren Sie [Space] am Bildschirm, und drucken Sie dann ENTER.
10 Zum Abschluss der Namenseingabe wahlen Sie mit / oder / [OK] am Bildschirm, und drücken dann ENTER.
11 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Durch das obige Verfahren werden die gewählten Kanaldaten an die angeschlossenen Aufnahmegeräte, wie z.B. Videorecorder oder DVD/HDD-Recorder (DVR), übertragen und festgelegt.

Sortieren von voreingestellten Fernsehkanänen

Gehen Sie wie nachfolgend beschrieben vor, um die Reihenfolge programmierter Fernsehkanäe zuändern.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (A, ann ENTER).
3 Wahlen Sie "Analog TV Konfigurieren" (/nENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.
4 Wahlen Sie "Sortieren" (▲/▲, dann ENTER).
Die Anzeige fur Sortieren entscheid.

5 Wahlen Sie den zu verlegenden Kanal (//dAENTER).
6 Wahlen Sie die gewünschte neue Position (/A/ + ++ dann ENTER).
- Der Sortiervorgang wird ausgeführrt.
7 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Um die Seite bei Sortieranzeige in Schritt 6 zuändern, wahlen Sie am Bildschirm mit ↑, um eine Seite zu bestimmen, und drücken Sie dann ENTER.
• Durch das obige Verfahren werden nur die verschobenen Kanaldaten zu Aufnahmegeräten, wie z.B. Videorecorder oder DVD/HDD-Recorder (DVR), übertragen und festgelegt.

Einstellen der Sprache

Wahlen Sie unter 16 Sprachen für On-Screen-Anzeigen, wie z.B. Menüs und Anweisungen: Englisch, Deutsch, Französsisch, Italienisch, Spanish, Niederlandisch, Schwedisch, Portuguesisch, Griechisch, Finnisch, Russisch, Türkisch, Norwegisch, Dänisch, Tschechisch und Polisch. Für die im VIDEOTEXT-Modus zu verwendende Sprache konnen Sie unter Westeuropa, Osteuropa, Griechenld./Türke Kyrillisch und Arabien wahren.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (A, ann ENTER).
3 Wahlen Sie "Sprache" (▲▼, dann ENTER).
4 Wahlen Sie "Menu"(/)
5 Wahlen Sie eine Sprache (/)

6 Wahlen Sie "Videotext"(/)
7 Wahlen Sie eine Sprache (/)
8 Drucken Sie HOME MENU, um das Menu zu verlassen.

AV-Wahl

Wahlen Sie die Einstellung, die für die jeweiligen Betrachtungsbedingungen (z.B. Raumhelligkeit) und die Art des Fernsehprogramms bzw. extern zugespieten Bildsignals am geeignetsten ist (sechs Wahlmöglichkeiten).

1 Drucken Sie HOME MENU
2 Wahlen Sie "Bild" (/ , dann ENTER).
3 Wahlen Sie "AV-Wahl" (▲/▲, dann ENTER).
4 Wahlen Sie die gewünschte Einstellung (/, Jahn ENTER).

Für AV-Programmquelle
Gegenstand Beschreibung
Für PC-Programmquelle

STANDARD Für ein Bild mit hoher Auflösung bei normalerRaumbeleuchtungDiese Option wird von einem externen Eingangund Fernseh-Eingangsquellen geteilt.

DYNAMISCHFür ein sehr scharfes Bild mit maximalemKonzentraIn thisem Modus kann die Bildqualität nichtmanuell angepasst werden.Diese Option wird von einem externen Eingangund Fernseh-Eingangsquellen geteilt.

FILMFür einen FilmThese Option wird von einem externen Eingangund Fernseh-Eingangsquellen geteilt.

SPIELE Senkt die Bildhelligkeit, um das Betrachtenangenehmer zu machenThese Option wird von einem externen Eingangund Fernseh-Eingangsquellen geteilt.

SPORTFür SportprogrammeThese Option wird von einem externen Eingangund Fernseh-Eingangsquellen geteilt.

ANWENDER Ermöglicht es dem Anwender, dieEinstellungen wunschgemäß vorzunehmen. Siekonnen den Modus für jeder Eingangsquelleeinstehen.

Gegenstand Beschreibung

STANDARD(Werksvorgabe)	Für ein Bild mit hoher Auflösung bei normalerRaumbeleuchting
ANWENDER Ermöglicht es dem Anwender, dieEinstellungen wunschgemäß vorzunehmen. Siekonnen den Modus für jeder Eingangsquelleeinstellen.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Wenn Sie "DYNAMISCH" gewählt haben, können Sie "Kontrast", "Helligkeit", "Farbsattigung", "Tint", "Scharfe", "Profi-Einstellungen" und "Rückstellen" nicht regeln; diese Menüpunkte sind ausgegraut.

Bildeinstellungen

Stellen Sie das Bild wunschgemäß für die gewährte AV-Wahloption (außer DYNAMISCH) ein.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" ( 喜 / 喜 , dann ENTER).
3 Wahlen Sie einen Einstellpunkt ( 喜 / 喜 , dann ENTER).

Für PC-Programmquelle erscheint die folgende Anzeige.

4 Wahlen Sie den gewünschten Wert ()

• Auch wenn ein Screen zum Vornehmen einer Einstellung am Bildschirm angezeigt ist, können Sie den Einstellposten ändern, indem Sie äcken.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Für AV-Programmquelle

Gegenstand	Taste	Faste
Konzern Verzinsung	Zum Erhöhen des Kontrasles	Zum Erhöhen des Kontrasles
Helligkeit	Zum Verzinsung der Helligkeit	Zum Erhöhen der Helligkeit
Farbsätigung	Zum Verzinsung der Farbintensität	Zum Erhöhen der Farbintensität
Tint	Hautfäre werden blaustichig	Hautfäre werden grünstichig
Schäfer	Zum Verzinsung der Schäferfe	Zum Erhöhen der Schäferfe

Für PC-Programmquelle

Gegenstand	Taste
Konzern zum Verminder des Kontrastos		Zum Erhöhen des Kontrastos
Helligkeit zum Verminder der Helligkeit		Zum Erhöhen der Helligkeit
Rot zum Abschwächen von Rot zum Betonen von Rot
Grün zum Abschwächen von Grün		Zum Betonen von Grün
Blau zum Abschwächen von Blau		Zum Betonen von Blau

HINWEIS

• Für erweiterte Bildeinstellungen wahren Sie in Schritt 3 "Profi-Einstellungen", und drücken Sie dann ENTER. Bezüglich nachfolgenden Bedienungsschritte siehe "Erweiterte Bildeinstellungen".
  Zum Zurückstellen aller Einstellungen auf die Werksvorgaben, wahlen Sie in Schritt 3 mit Ruckstellens, und drucken dann ENTER. Es erscheint ein Bestätigungsfenster. Wahlen Sie "Ja" mit and drucken Sie dann ENTER.

Erweiterte Bildeinstellungen

Der Plasma-Fernseher bietet Ihnen verschiedene fortschrittliche Funktionen zur Optimierung der Bildqualität. Einzelheiten zu diesen Funktionen entnehmer Sieitte den Tabellen.

Verwendung von PureCinema

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (♥/♥, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" ( / ) , dann ENTER).
4 Wahlen Sie "PureCinema" (喜 / 喜, dann ENTER).
5 Wahlen Sie den gewünschten Parameter (/, la n ENTER).

Die wahlbaren Parameter finden Sie in der Tabelle.

PureCinema

Erkennt automatisch Quellen, die auf Kinofilmen basieren (ursprünglich 24 Bilder/Sekunde), analysiert die Signale und bereitet die einzelnen Bilder für eine Bildqualität mit hoher Auflösung auf.

Einstellungen Aus Deaktiviert PureCinema.

Standard Liefer ein lebhaftes bewegtes Bild (filmspezifisch) mit glatten Übergängen, indem die aufgezeichnete Bildinformation bei der Wiedergabe von DVDs und andere Bildmaterial mit hoher Auflösung (z.B. bei Filmen) von 24 Vollbildern pro Sekunde automatisch erfasst wird.
ADV Liefer ein hochwertiges bewegtes Bild (wie im Kino) mit glatten Übergängen, indem bei DVD-Wiedergabe (z.B. von Filmen) mit 24 Vollbildern pro Sekunde eine Umwandlung auf 72 Hz durchgeführt wird.

HINWEIS

• Bei Zuführung von 480p oder 720p@60 Hz Signalen kann "Standard" nicht gewählt werden.
• Bei Zuführung von PAL, SECAM, 576i oder 1080i@50 Hz Signalen kann "ADV" nicht gewählt werden.
• Bei Zuführung von 576p, 720p@50 Hz, oder 1080p@24 Hz Signalen kann weder "Standard" noch "ADV" gewählt werden.

Verwendung von Farbtemperatur

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (↓/↓, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (喜 / 喜, dann ENTER).
4 Wahlen Sie "Farbeinstellungen" (▲/▲, dann ENTER).
5 Wahlen Sie "Farbtemperatur" (/,dann ENTER).
6 Wahlen Sie den gewünschten Parameter (/Jn ENTER).

• Wenn Sie in thisem Schritt einen Parameter gewählt haben, überspringen Sie die Schritte 7 und 8.
• Sie werden eher eine Feineinstellung vornehmen wollen. Hierzu wahlen Sie zuerst "Manuell", dann halten Sie ENTER länger als drei Sekunden gedrückt. Die Anzeige für manuelle Einstellung erscheidt.fahren Sie dann mit Schritt 7 fort.

Farbtemperatur

Ermöglicht das Anpassen der Farbtemperatur für einen günstigeren Weißabgleich.

Einstellungen	Hoch	Weiß mit bläulichem Ton
	Mittelhoch	Mittlerer Tonwert zwischen Hoch und Mittel
	Mittel	Naturlicher Ton
	Mitteltief	Ton zwischen Mittel und Schwarzwert
	Tief	Weiß mit röttlichem Ton
	Manuell	Wunschgemeße Einstellung der Farbtemperatur

7 Wahlen Sie einen Einstellpunkt ( 喜 /喜 , dann ENTER).
8 Wahlen Sie den gewürschten Wert ()

Gegenstand		Taste ↓	Taste ↑
R hoch	Feineinstellung für helle Bereiche	Zum Abschwächen von Rot	Zum Betonen von Rot
G hoch		Zum Abschwächen von Grün	Zum Betonen von Grün
B hoch		Zum Abschwächen von Blau	Zum Betonen von Blau
R niedrig	Feineinstellung für dunkle Bereiche	Zum Abschwächen von Rot	Zum Betonen von Rot
G niedrig		Zum Abschwächen von Grün	Zum Betonen von Grün
B niedrig		Zum Abschwächen von Blau	Zum Betonen von Blau

• Um einen anderen Posten einzustellen, drucken Sie RETURN und wiederholen dann die Schritte 7 und 8.
• Durch Drücken von A. Wird der Einstellposten direkt weitergeschäftet.

9 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung von CTI

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (▲/▼, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (喜 / 喜, dann ENTER).
4 Wahlen Sie "Farbeinstellungen" (▲/▼, dann ENTER).
5 Wahlen Sie "CTI" (4/4, dann ENTER).

Grundeinstellungen

6 Wahlen Sie den gewünschten Parameter (/apan ENTER).

CTI

Sorgt für Bilder mit klareren Farbkontluren. CTI steht für "Colour Transient Improvement" (verbesserte Farbkantenschäfte).

Einstellungen Aus Deaktiviert CTI.

Ein Aktiviert CTL

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung von Farbmanagement

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" ( 喜 / 喜 , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" ( / , dann ENTER)
4 Wahlen Sie "Farbeinstellungen" (/,dann ENTER).
5 Wahlen Sie "Farbmanagement" (/, dann ENTER).
6 Wahlen Sie einen Einstellpunkt ( 一 / 一 , dann ENTER).

7 Wahlen Sie den gewünschten Wert ()一

Gegenstand Taste

R Näher an Magenta Näher an Gelb

M Näher an Blau Näher an Rot

• Um einen anderen Posten einzustellen, drucken Sie RETURN und wiederholen dann die Schritte 6 und 7.
• Durch Drücken von wird der Einstellposten direkt weitergeschalteit.

8 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung von Farbraum

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (↓/↓, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (▲/▼, dann ENTER).
4 Wahlen Sie "Farbeinstellungen" (/,dann ENTER).
5 Wahlen Sie "Farbraum" ( / , dann ENTER).
6 Wahlen Sie den gewünschten Parameter (/, Jahn ENTER).

Farbraum

Änder den Farbwiedergaberaum.

Einstellungen 1

Optimiert für besondere lebhaft Farbwiedergabe

2	Standard-Farwiedergabe

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung von Intelligente Farbe

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (↓/↓, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (▲▼, dann ENTER).
4 Wahlen Sie "Farbeinstellungen" (/,dann ENTER).
5 Wahlen Sie "Intelligente Farbe" ( 喜 /喜 , dann ENTER).
6 Wahlen Sie den gewünschten Parameter (/, John ENTER).

Intelligente Farbe

Fuhrkompensation so durch, dass optimale Bildfarbtone erhalten werden.

Einstellungen Aus Deaktiviert Intelligente Farbe.

Ein Aktiviert Intelligente Farbe.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Beseitigen von Bildrauschen

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (↓/↓, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (▲▼, dann ENTER).
4 Wahlen Sie "NR" (↓/↓, dann ENTER).
5 Wahlen Sie einen Einstellpunkt (▲/▼, dann ENTER).
- Sie können "DNR", "MPEG NR" oder "BNR" wahren.
6 Wahlen Sie den gewünschten Parameter (/, ENTER).

DNR

Zum Eliminieren von Videorauschen für ein klareres, better konturiertes Bild. DNR besteht für "Digital Noise Reduction" (digitale Rauschunterrückung).

Einstellungen Aus Deaktiviert DNR.

Hoch DNR verstärkt

Mittel Standard DNR

Tief DNR gemäßigt

MPEG NR

Zum Eliminieren von Mosquito-Noise bei digitalen Fermsehkanalen und DVD-Wiedergabe, um ein rauschfreiies Bild zu erhalten.

Einstellungen Aus Deaktiviert MPEG NR.

Hoch MPEG NR verständrt

Mittel Standard MPEG NR

Tief MPEG NR gemäßigt

BNR

Trägt zur Rauschverminderung bei Bildern mit hoher Auflösung bei. BNR steht für "Block Noise Reduction" (Unterrückung von Blockbildungsstörungen).

Einstellungen Aus Deaktiviert BNR.

Ein Aktiviert BNR.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung der Funktionen des Dynamikdehners (DRE)

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" ( 喜 / 喜 , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (▲▼, dann ENTER).
4 Wahlen Sie "DRE" (A/., dann ENTER).
5 Wahlen Sie einen Einstellpunkt ( / ) , dann ENTER). - Sie konnen "Dynamischer Kontrast", "Schwarzwert", "ACL", "Gamma" oder "Intelligente DRE" wahlen.
6 Wahlen Sie den gewünschten Parameter (/apan ENTER).

Dynamischer Kontrast

Betont den Bildkontrast, sodass der Unterschied zwischen Helligkeit und Dunkelheit deutlicher wird.

Einstellungen Aus Deaktiviert Dynamischen Kontrast.

Hoch Dynamischer Kontrast betont

Mittel Dynamischer Kontrast normal

Tief Dynamischer Kontrast gemäßigt

Schwarzwert

Betont dunkle Bildteile, sodass der Unterschied zwischen Helligkeit und Dunkelheit deutlicher wird.

Einstellungen Aus Deaktiviert Schwarzwert.

Ein Aktiviert Schwarzwert.

ACL

Fuhrkompensation so durch, dass optimale Bilokontrasteigenschaften erhalten werden.

Einstellungen Aus Deaktiviert ACL.

Ein Akliviert ACL.

Gamma

Stellt die Gammaeigenschaften (Bildgradationseigenschaften) ein.

Einstellungen 1 Wahl von Gammaeigenschaften 1,

2 Wahl von Gammaeligenschaften 2.

3 Wahl von Gammaeigenschaften 3.

Intelligente DRE

Optimiert die Bildqualität.

Einstellungen Aus Deaktiviert Intelligente DRE.

Ein Aktiviert Intelligente DRE.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung des 3DYC- und des I-P-Modus

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (↓/↓, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (▲/▼, dann ENTER).
4 Wahlen Sie "Andere" (一 / 一, dann ENTER).
5 Wahlen Sie einen Einstellpunkt ( / ) , dann ENTER).
- Sie können "3DYC" oder "I-P-Modus" wahren.
6 Wahlen Sie den gewünschten Parameter (/Jenn ENTER).

3DYC

Optimiert die Eigenschaften zum Trennen von Helligkeitssignalen und Farbsignalen. Dies Funktioniert sowohl für Video- als auch Standbilder.

Einstellungen Aus Deakliviert 3DYC.

Hoch 3DYC betont

Mittel 3DYC normal

Tief 3DYC gemäßigt

I-P-Modus

Fuhr optimale Umwandlung vom Zeilensprung- zu fortschrittlicheren Signalverfahren durch. Dies Funktioniert sowohl für Video- als auch Standbilder.

Einstellungen 1 Videobild-Optimierung

2 Standardeinstellung

3 Standbild-Optimierung

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Für 3DYC können einzeln Parameter nur dann gewählt werden, wenn:
  INPUT 1, 2 oder 3 als Eingangsquelle und "Video" als Eingangssignaltyp (Seite 52) gewählt sind; oder
  INPUT 5 als Eingangsquelle ohne S-Video-Kabelanschluss gewählt ist; bzw.
  Sie den Analog-Tuner gewählt haben.
• Bei Zuleitung von SECAM-, PAL60- oder 4.43NTSC-Signalen ist die 3DYC-Einstellung wirkungslslos.
• Im I-P-Modus können einzelne Parameter für die folgenden Eingangssignale nicht gewählt werden: 480p, 720p@60 Hz, 576p, 720p@50 Hz, 1080p@24 Hz.

Toneinstillungen

Mit den folgenden Einstellungen konnen Sie die Klangqualität
Ohren Wünschen anpassen.
Stellen Sie den Ton wunschgemäß für die gewährte AV-Wahloption ein. Siehe Seite 31.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Ton" (▲/▲, dann ENTER).
3 Wahlen Sie den einzustellenden Menüpunkt (/)
4 Wahlen Sie den gewünschten Wert ()

Ton[STANDARD]

Hohen

Bass

Balance

Rückstellen

FOCUS

Front Surround

Kopflörer-Leistung

Sub-Lautstärke

Aus

Aus

Hauptbild

15

Gegenstand

Taste Taste

Hohen Zum Abschwachen der Hohen

Zum Betonen der Hohen

Bass Zum Abschwachen der Basse

Zum Betonen der Basse

senken des rechten

Laulsprechergegels

Zum Absenkendes linken

Laatsprecherpegels

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Zum Zurückstellen aller Einstellungen auf die Werksvorgaben, wahlen Sie in Schritt 3 mit ↑ ↑ "Rückstellens", und drucken dann ENTER. Es erscheint ein Bestätigungsfenster. Wahlen Sie "Ja"mit ↑ drucken Sie dann ENTER.
- Für Kopfhörerwiedergabe kann die Klangqualität nicht eingestellt werden.
- Wenn Sie Toneinstellungen mit angeschlossenem Kopfhörer vornehmen, werden die neuen Einstellungen nach Abtrennung des Kopfhörers für Klangwiedergabe über Lautsprecher wirsam.

FOCUS

Verlagert das Klangbild nach oben und sorgt für klare Klangkonturen.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Ton" (▲/▲, dann ENTER).
3 Wahlen Sie "FOCUS"(/)

4 Wahlen Sie den gewünschten Parameter ()

Gegenstand Beschreibung

Aus Deaktiviert FOCUS.

Ein Aktiviert FOCUS.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Die Auswirkung dieser Funktion ist signalabhängig.
- Für Kopfhörerwiedergabe kann das Klangfeld nicht eingerechtet werden.
- Wenn Sie das Klangfeld mit angeschlossen Kopfhörer einrichten, wird die neue Einstellung nach Abtrennung des Kopfhörers für Klangwiedergabe über Laatsprecher wirsam.

Front Surround

Liefert dreidimensionale Klangeffekte und/oder tiefe, satire Basse.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Ton" (↑/↓, dann ENTER).
3 Wahlen Sie "Front Surround" (/)
4 Wahlen Sie den gewünschten Parameter ( / )

Gegenstand Beschreibung

Aus Deaktiviert sowohl SRS als auch TruBass.

SRS Realisiert ein=echt dreidimensionales Klangfeld.

TruBass

(Werksvorgabe)

Gewährleistet fhe, Satte Basse mit einer neuen Technologie.

TruBass + SRS Kombiniert die Vorteile von TruBass und SRS.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

SRS bezeichnet einen Zustand, in dem FOCUS aktiviert ist und TruBass + SRS für Front Surround gewählt worden ist.
SRS Warenzeichen von SRS Labs, Inc.
Die WOW-Technologie ist unter Lizenz von SRS Labs, Inc. registriert.
Die Auswirkung dieser Funktion ist signalabhängig.
- Für Kopfhörerwiedergabe kann das Klangfeld nicht eingerechtet werden.
- Wenn Sie das Klangfeld mit angeschlossen Kopfhörer einrichten, wird die neue Einstellung nach Abtrennung des Kopfhörers für Klangwiedergabe über Laatsprecher wirsam.

Tonempfang vom Nebenbildschirm über Kopfhörer

Bei Anschluss eines Kopfhörers kann Ton vom Nebenbildschirm im Doppelbildschirm- oder Bild-in-BildModus mitgehört werden; Ton vom Hauptbildschirm wird über die Lautsprecher ausgegeben. Um diese Funktion zu verwenden, gehen Sie wie folgt vor.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Ton" (↓/↓, dann ENTER).
3 Wahlen Sie "Kopfhörer-Leistung" (/)
4 Wahlen Sie den gewünschten Parameter ()

Gegenstand Beschreibung

Hauptbild (Werksvorgabe)

Ton vom Hauptbildschirm wird über den Ausgangsanschluss PHONES ausgegeben.

Bild in Bild

Im Doppelbildschirm- oder im Bild-in-BildModus wird Ton vom Nebenbildschirm uber den Ausgangsanschluss PHONES ausgegeben.

5 Wahlen Sie "Sub-Lautstärke" (/)
6 Wahlen Sie den gewünschten Lautstärkepegel (/)

Front Surround

Kopflöher-Leistung

Sub-Lautstärke

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Zum Einstellen der Kopfhörerlautstärke nach Wahl von "Bild in Bild" verwenden Sie stets den (im Verfahren angegebenen) Menüposten, ungeachtet dessen, ob die Bildschirmanzeige auf Einzelbildschirm, Doppelbildschirm oder Bild in Bild geschaltet ist. Bei Wahl von "Bild in Bild" im Einzelbildschirm-Modus wird Ton vom Bildschirm über die Laufsprecher ausgegeben, auch wenn ein Kopfhörer angeschlossen ist.
- Wenn Sie "Bild in Bild" für "Kopfhörer-Leistung" gewählt haben, und ein Kopfhörer angeschlossen ist, wird der Toni eines angeschlossenen Subwooferst stumm geschalte.

Leistungssteuerung

Mit Leistungssteuerung konnen Sie auf praktische Weise Strom sparen.

Energiesparmodus

Zur Senkung des Stromverbrauchs stehen Ohnen drei Energiesparmodi zur Verfügung.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Energiesparmodi" (↑/↓, dann ENTER).
3 Wahlen Sie "Energiesparmodus" (▲/▼, dann ENTER).
4 Wahlen Sie "Speichern1", "Speichern2" oder "Bild aus" (↓, ↑ann ENTER).

Gegenstand Beschreibung

Standard Senkt die Bildhelligkeit nicht.

Speichern1 Reduziert den Stromverbrauch etwas, wobel das Helligeitsabsinkniveau kein unterrück wird.

Speichern2 Senkt die Bildhelligkeit und den Stromverbrauch.

Bild aus Deaktiviert den Bildschirm, um Strom zu sparen. Zum Wiederherstellen der Bildschirmanzeige drücken Sie eine beliebige Taste außer +/ - und . These Einstellung wird vom System nicht gespeichert.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Sie können diese Funktion auch über das Menu Home wahlen, wenn die Eingangsgquelle ein PC ist.
• Beim Umschalten des Energiesparmodus kann es zu einer Änderung des Panel-Betriebsgeräusches kommt. Dies ist normal.

Kein Signal -aus- (nur AV-Modus)

Schaltet das System automatisch in den Standby-Modus, wenn 15 Minuten lang kein Signal erhalten wird.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Energiesparmodi" (▲/▼, dann ENTER).
3 Wahlen Sie "Kein Signal-aus- ( / ) , dann ENTER).
4 Wahlen Sie "Aktiviert" (▲/▼, dann ENTER).

Gegenstand Beschreibung

Deaktiviert

Schaltet das System nicht in den Standby-Modus.

Aktiviert Schaltet das System in den Standby-Modus,

wenn 15 Minuten lang kein Signal erhalten wird.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Fünf Minuten vor Umschaltung auf den Bereitschaftsmodus wird jeder Minute eine Meldung angezeigt.
• Wenn nach Beendigung eines Fernsehprogramms noch Störsignale am Plasma-Fernseher anliegen, wird das System unter Umständen nicht auf den Bereitschaftsmodus geschalte.

Grundeinstellungen

Keine Bedienung -aus- (nur AV-Modus)

Schaltet das System automatisch in den Standby-Modus, wenn innerhalb drei Stunden kein Vorgang ausgeführrt wird.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Energiesparmodi" ( / , dann ENTER).
3 Wahlen Sie "Keine Bedienung -aus- ( / ) , dann ENTER).
4 Wahlen Sie "Aktiviert" (▲/▼, dann ENTER).

Gegenstand Beschreibung

Deaktiviert

(Werksvorgabe)

Schaltet das System nicht in den Standby

Modus.

Aktiviert Schallet das System in den Slandby-Modus,

wenn innerhalb von drei Stunden kein Vorgang

ausgefuhrt wird.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Fünf Minuten vor Umschaltung auf den Bereitschaftsmodus wird jeder Minute eine Meldung angezeigt.

Energiemanagement (nur PC-Modus)

Schaltet das System automatisch in den Standby-Modus, wenn vom PC kein Signal empfangen wird.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Energiesparmodi" (/ , dann ENTER).
3 Wahlen Sie "Energiemanagement" (喜 / 喜 , dann ENTER).
4 Wahlen Sie "Modus 1" oder "Modus 2" (/darn ENTER).

Gegenstand Beschreibung

Aus

Kein Energiemanagement

(Werksvorgabe)

Modus 1 Schaltet das System auf den

Bereitschaftsmodus, wenn vom PC acht
1.00000000000000000000000000000000000000000000000000000

Auch wenn Sie den Computer wieder in Betrieb zu denen beginnen, und der Signalempfang wieder hergestellt ist, bleibt das System ausgeschaltet.
- Sie können das System wieder einschalten, indem Sie STANDBY/ON am Plasma-Fernseher oder TV an der Fernbedienung drücken.

Modus 2 - Schaltet das System auf den

Bereitschaftsmodus, wenn vom PC acht
Sekunden lang kein Signal erhalten wird
Wenn Sie den Computer wieder in Betrieb zu halten beginnen, und der Signalempfang wieder hergestellt ist, wird das System eingeschäft.
- Sie können das System wieder eingehalten.

indem Sie STANDBY/ON am Plasma

Fernseher oder TV an der Fernbedienung

drucken.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

DTV-Programme betrachten

Digital-TV (DTV) ersetzt nicht nur die herkommlichen analogen Fernsehprogramme, sondern bietet darüber hinaus ein breiteres Programmangebot, eine bessere Bildqualität und verschiedene zusätzliche Informationen. Weiterhin ermöglich es eine Reihe weiterer Funktionen wie Untertitel und multiple Tonkanäle.

VORSICHT

Die Kompatibilität these Products mit digitalen terrestrischen Diensten - Einzelheiten sind in den technischen Daten angegeben - ist zum Zeitpunkt der Produkteführung festgelegt.

HINWEIS

• Bei der automatischen Installation (Seite 28)itte unbedingt den Empfangsmodus (Tuner) auf "Digital" oder "Alles" einstellen.
• Wenn Sie den DTV-Modus wahlen, bevordie Kanalsuche durchgefuhrt wurde, ist im folgenden Fenster "DTV-Konfigurierung" nur der Punkt "Installation" wahlbar.
• Im DTV-Modus rufen Sie mit den Videotext-Bildschirm auf (außer UK).

Kanäleändern

1 Schalten Sie mit TV/DTV in den DTV-Modus.
2 Rufen Sie mit ENTER die Kanalliste auf.

3 Wahlen Sie einen Kanal ( 喜 / 喜 , dann ENTER).

• Sie können Kanäle auch durch Drucken der Tasten 0 bis 9 oder P + / P - an der Fernbedienung wahren.

HINWEIS

• Für Schnellen Zugriff auf Kanal 1 (einstelliger Kanal) im DTV-Modus drücken Sie 001. Sie können Kanal 1 auch durch Drücken von 01 oder 1 wahren, dann müssen Sie aber nach Eingabe der letzten Stelle 2 Sekunden lang warten. Dasselbe gilt für zweistellige Kanäle.
• Mit P + / P -konnen auf Überspringen eingestellte oder nicht als Favoriten gespeicherte Kanäle nicht abgerufen werden (wenn die Favoritenfunktion "Ein" ist; bezüglich Favoritenkanäle siehe Seite 41).
• Bei gespernten Kanalen ist jeder Mal das korrekte Password (Seite 55) einzugeben.
• Bei Empfang von DTV-Rundfunkprogrammen startet automatisch der Bildschirmschoner, wenn länger als 3 Minuten keine Bedienung erfolgt.

Betrachten eines Kanalbanners

Ein Kanalbanner enthalt Programmnamen, Programm-Start-/ Endzeiten und sonstige Kanalinformationen.

1 Drucken Sie TV/DTV, um den DTV-Modus zu wahlen.

2 Drucken Sie (1 + )

• Ein Kanalbanner entscheid.

Um Informationen zu anderen Kanalen anzuzeigen, drucken Sie
Um den am Banner gewählten Kanal abzustimmen, drücken Sie ENTER.
- Im Kanalbanner finden Sie auch Symbole für Favoriten (1), Untertitel (2) und Videotext (3), falls für den gewählten Kanal zutreffend.
Zum Verlassen der Banneranzeige drucken Sie EXIT.

3 Um detailiertere Programminformationen zu erhalten, drücken Sie 1 + erneut.

Zum Umschalten zwischen den Programminformationen fur Zeit und Weiter drucken Sie /
Um Detailinformationen zu anderen Kanalen anzuzeigen, drucken Sie.
Um den am Banner gewählten Kanal abzustimmen, drucken Sie ENTER.
Zum Verlassen der Detailinformationsanzeige drucken Sie RETURN.
- Um die Anzeige aller Banner zu verlassen, drücken Sie EXIT.
- Wenn das Banner weitere Informationen enthalt, erscheint "Mehr". Drücken Sie die Taste BLAU, um alle Informationen anzuzeigen.

HINWEIS

Die Bannerdaten werden im Minutentakt aktualisiert.
- Bei manchen Programmen sind eventuell keine Detailinformationen verfügbar.
- Wenn ein Sender ungenaue Informationen liefert, kann es vorkommen, dass gewisse Symbole falschlicherweise erscheinen oder fehlen.

Betrachten von Untertiteln

Im DTV-Modus können Sie Untertitel durch Drucken von ein- und ausschalten.

Untertitel ein

HINWEIS

• Wenn ein Programm bei Aktivierung dieser Funktion aufgenommen wird, werden Untertitel ebenfls aufgezeichnet.

Neukonfigurierung der DTV-Kanaleinstellungen

In this dem Abschnitt wird beschrieben, wie Sie die DTV-Kanaleinstellungen nach Einrichtung der DTV-Kanale mit Autoinstallation (Seite 28) neu konfigurieren können. "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Neuwahl eines Lands

1 Drucken Sie HOME MENU
2 Wahlen Sie "Grundeinstellungen" (▲/▲, dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (▲/▼, dann ENTER).
4 Wahlen Sie "Installation" ( / , dann ENTER)

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

5 Wahlen Sie "Land" ( / )
6 Wahlen Sie das Land (/)

HINWEIS

Die Anzeige zur Eingabe eines Passworts erscheint nicht, wenn die Passwort-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter "Verwendung eines Passworts (nur AV-Modus)" auf Seite 55.
- "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Ersetzen bestehender Kanäle

Durch das folgende Verfahren werden die momentanen DTV-Kanaleinstellungen zunachst verworfen, dann wird nach empfangbaren Kanalen gesucht, und die Kanalkonfigurierung wird von Neuem durchgeführt.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Grundeinstellungen" (▲/▲, dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (▲/▲, dann ENTER).
4 Wahlen Sie "Installation" ( / , dann ENTER)

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

5 Wahlen Sie "Programm ersetzen" (↓/↓, dann ENTER).

• Das System losecht zuerst alle Kanalinformationen und startet dann eine Kanalsuche.

Zum Abbrechen der laufenden Programmsuche drucken Sie HOME MENU.

HINWEIS

Die Durchführung von "Programm ersetzen" erfordert einen zeitlichen Spielraum von mindestens 1 Stunde bis zur nachsten programmierten Aufnahme oder zur nachsten automatischen Aktualisierung.
Die Anzeige zur Eingabe eines Passwords erscheint nicht, wenn die Password-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter "Verwendung eines Passwords (nur AV-Modus)" auf Seite 55.
- "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Hinzufugen neuer Kanäle

Mithilfe des folgenden Verfahrens konnen Sie nach neuen Kanalenuchen und diese speichern, wobei die momentanen DTV-Kanaleinstellungen erhalten bleiben.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (↓/↓, dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (▲/▲, dann ENTER).
4 Wahlen Sie "Installation" (↓/↓, dann ENTER).
Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.
5 Wahlen Sie "Neues Programm hinzufugen" ( / 1aen ENTER).

Die Kanalsuche lauft automatisch an. Neu gefundene Kanäle werden vom Plasma-Fernseher automatisch gespeichert.

Zum Abbrechen der laufenden Programmsuche drucken Sie HOME MENU.

HINWEIS

Die Anzeige zur Eingabe eines Passworts erscheint nicht, wenn die Passwort-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter "Verwendung eines Passworts (nur AV-Modus)" auf Seite 55.
- "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Signalstarke prufen

Sie konnen bei jedem einzeln TV-Programm die Signalstarke und Signalqualität kontrollieren.

1 Wiederholen Sie die Schritte 1 bis 4 von "Hinzufugen neuer Kanäle".
2 Wahlen Sie "Signalprüfung" (▲/▲, dann ENTER).
3 Wahlen Sie "RF Kanal" (↓/↓, dann ENTER).
4 Wahlen Sie das zu prüfende Programm ( /

• Verwenden Sie die Funktion "Neues Programm hinzufugen" hier zum Ergänzen von Programmen innerhalb des gewählten HF-Kanals (Empfangsfrequency).

HINWEIS

• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Ein-/Ausschalten der Stromversorgung zur Antenne

Zum Ein- und Ausschalten der Stromversorgung der mit dem DTV-Antennenanschluss verbundenen Antenne gehen Sie wie nachfolgend beschrieben vor.

1 Wiederholen Sie die Schritte 1 bis 4 von "Hinzufugen neuer Kanäle".
2 Wahlen Sie "Spanningsversorgung" (/)

Wahlen Sie "Ein" oder "Aus" (/)

HINWEIS

• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Werksvorgaben zurückrufen

Mit dieser Funktion konnen Sie alle DTV-Einstellungen auf die Werksvorgaben zurückstellen.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Grundeinstellungen" (↑/↓, dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (▲/▼, dann ENTER).
4 Wahlen Sie "Installation" ( / ) , dann ENTER).
Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.
5 Wahlen Sie "Auf Werkseinstellungen zurücksetzen" (A/√, dann ENTER). Es erscheint ein Bestätigungsfenster.
6 Durch Drücken von "OK" werden die Werksvorgaben wiederhergestellt. Autoinstallation wird dann automatisch gestartet.

HINWEIS

Die Anzeige zur Eingabe eines Passworts erscheint nicht, wenn die Password-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter "Verwendung eines Passworts (nur AV-Modus)" auf Seite 55.
- "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Individuelle Gestaltung kanalbezogener Einstellungen

In this Abschnitt wird beschreiben, wie verschiedene kanalbezogene Einstellungen individuell gestaltet werden können. Diese Einstellungen umfassen Speichern von Kanalen als Favoriten, Überspringen von Kanalen und Kanalsperre.

Einstellen von Programmoptionen

Zum Auswahlen einzeln Kanale und zum Aktivieren der Funktionen Favoriten, Überspringen für die Kanale oder Kanalsperre gehen Sie wie nachfolgend beschrieben vor.

1 Drucken Sie HOME MENU

2 Wahlen Sie "Grundeinstellungen" (Aann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (A, ann ENTER).
4 Wahlen Sie "Programmverwaltung" (A, ann ENTER). Die Password-Eingabeanzeige erscheint. Geben Sie Il vierstelliges Password mit den Tasten 0 bis 9 ein.
5 Wahlen Sie "Programmoptionen" (▲/▲, dann ENTER).
- Das Programmoptionsfenster mit einer(List der registrierten Kanäle erscheint.

6 Wahlen Sieleine ENTER zur Aktivierung/Deaktivierung).

• Wahlen Sie "Ein" für Favoriten, wenn Sie den Kanal als Favorit (digital) speichern möchten. So gespeicherte Kanäle können dann später einfach durch Wahl aus der Favoritenliste abgerufen werden.
  Wahlen Sie "Ein" fur Kanal uberspringen, wenn Sie mochten, dass der Kanal bei Betatigung von P + / P an der Fernbedienung oder von CHANNEL + / - am PlasmaFermseher ubersprungen werden soll.
  Wahlen Sie "Ein" für Kanalsperre, wenn Sie ein Abstimm den Kanals ohne Password-Eingabe verhindern möhen.

7 Wenn Sie mit allen Einstellungen fertig sind, ist noch an Folgendes zu denken.

• Wenn Sie einen Kanal als Favoritenkanal gespeichert haben, lesen Sie unter "Aktivieren der Favoritenfunktion" nach, und aktivieren Sie die Favoritenfunktion.
• Wenn Sie einen Kanal gespert haben, lesen Sie unter "Verwendung eines Passports (nur AV-Modus)" auf Seite 55 nach, und bestimmen Sie ein geeignetes vierstelliges Passport.

HINWEIS

Die Anzeige zur Eingabe eines Passworts erscheint nicht, wenn die Password-Funktion doaktiviert ist. Einzelheiten hierzu finden Sie unter "Verwendung eines Passworts (nur AV-Modus)" auf Seite 55.
- "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Aktivieren der Favoritenfunktion

Vergessen Sie nach Speicherung von Kanalen als Favoriten nicht, diese Funktion zu aktivieren.

1 Wiederholen Sie die Schritte 1 bis 4 von "Einstellen von Programmoptionen".

2 Wahlen Sie "Favoriten" (/)
3 Wahlen Sie "Ein"(/)

• Nach dem Sie Kanäle als Favoriten gespeichert haben, können Sie diese mit P+/P - an der Fernbedienung oder mit CHANNEL +/- am Plasma-Fernseher abrufen.

HINWEIS

• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Aktivieren von automatischem Überspringen

These Funktion ermodlich das Überspringen von Dienstgruppen, wie z.B. Radio und Videotextdienste.

1 Wiederholen Sie die Schritte 1 bis 4 von "Einstellen von Programmoptionen".
2 Wahlen Sie "Autom. Überspringen" (/)

3 Einen zu überspringenden Kanal wahlen (/)

Wahlen Sie zwischen "Aus", "Radio", "Daten" und "Beide".

HINWEIS

• Mit "Autom. Überspringen" konnen Sie "Gruppen" von Diensten wie Radio und Textdaten überspringen. Die einzelnen Programmeinstellungen für Überspringen in den "Programmoptionen" werden nicht beeinflusst, auch wenn diese Funktion aktiviert ist.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Einstellen der Kindersicherung

Mithilfe dieser Funktion konnen Sie verhindern, dass sich Kinder Fernsehprogramme ansehen konnen, für die ein Mindestalter vorgegeben ist. Diese Funktion hangt vom bei der Kanalkconfiguration gewährten Land ab. Sie konnen eine Altersgrenze zwischen 4 und 18 vorgegeben, sodass das Password eingegeben werden muss, um entsprechend geschützte Fernsehprogramme betrachten zu konnen.

1 Wiederholen Sie die Schritte 1 bis 4 unter "Einstellen von Programmoptionen".
2 Wahlen Sie "Kindersicherung" (/)

3 Wahlen Sie eine Altersgrenze (/)

• Sie können eine Zahl zwischen 4 und 18 oder "Aus" wahren.
• Wenn Sie "Aus" gewählt haben, ist keine Passworteingabe erforderlich, welches Fernsehprogramm mit vorgegebenem Mindestalter auch gewählt wird.

Gespeicherte DTV-Kanäe sortieren

Anhand der folgenden Anleitung kann die Reihenfolge der gespeicherten DTV-Kanäe geändert werden.

1 Wiederholen Sie die Schritte 1 bis 4 von "Einstellen von Programmoptionen".
2 Wahlen Sie "Programmsorting" (A, Fann ENTER). Das Sortiermenü erscheidt.
3 Wählen Sieden ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◝

4 Wahlen Sie e n e ENTERPosition / / / , dann

• Der Sortiervorgang wird ausgeführrt.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Zum Ändern einer Seite im Sortiermenü unter Schritt 4 wahlen Sieitte auf dem Bildschirm über / mit A d e-Seite und drucken Si daen ENTER.
- "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Wahlen eines Digital-Audioforms

Zum Umschalten zwischen dem PCM- und dem Dolby-Digital-Audioformat gehen. Sie wie nachfolgend beschrieben vor.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (▲/▼, dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (▲/▼, dann ENTER).
4 Wahlen Sie "Persönliche Einstellungen" (/, jahn ENTER).
5 Wahlen Sie "Digital-Audio" (/)
6 Wahlen Sie "PCM" oder "Dolby (/)

HINWEIS

• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Wahlen der Sprache für Ton, Untertitel und Videotext

Die Spracheinstellungen für Ton, Untertitel und Videotext können manuell konfiguriert werden.

1 Wiederholen Sie die Schritte 1 bis 4 von "Wahlen eines Digital-Audioforms".
2 Wahlen Sie "Sprache" (▲/▼, dann ENTER).
3 Wahlen Sie "Primärton", "Sekundärton", "Primär-Untertitel", "Sekundär-Untertitel" oder "Videotext" (▲).

4 Wahlen Sie eine Sprache (/)

HINWEIS

• Der Plasma-Fernseher wählt die Sprache automatisch auf Grundlage der "Land"-Einstellung (Seite 28), wenn die gewährte Sprache für Ton, Untertitel oder Videotext nicht zur Verfugung stehen.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Verwendung von Software-Aktualisierung

These Funktion führt Download und Aktualisierung der System-Software zum vorgegebenen Zeitpunkt durch.

Verwendung der automatischen Aktualisierung

Bei Aktivierung dieser Funktion prüft der Plasma-Fernseher, ob aktualisierte Software zur Verfugung steht, und ländt diese dann gegebenenfalls herunter. Danach führt das System den Vorgang "Neues Programm hinzufugen" (Seite 39) aus. Diese Vorgänge laufen automatisch zur vorgegebenen Zeit ab.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Grundeinstellungen" (▲/▼, dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (▲/▼, dann ENTER).
4 Wahlen Sie "Software Aktualisierung" (/,Jahn ENTER).
5 Wahlen Sie "Auto Aktualisierung" (/)
6 Wahlen Sie "Ein"(/)

HINWEIS

• Als Normaleinstellung wird "Ein" empfohlen.
• Damit die automatische Aktualisierung startet, muss ein Spielraum von mindestens 1 Stunde bis zum Start der nachsten vorprogrammierten Aufnahme/Betrachtungvorhanden sein.
• 60 Sekunden vor dem vorgesehenen Update wird abgefragt, ob Auto Aktualisierung starten soll oder nicht. Wenn "OK" gewählt oder nicht innerhalb von 50 Sekunden geantwortet wird, startet Auto Aktualisierung automatisch.
  Zum Abbrechen einer laufenden Aktualisierung ist HOME MENU zu drucken.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Update-Zeit einstellen

Sie konnen die Zeit einstellen, zu der der Plasma-Fernseher tätiglich eine automatische Aktualisierung durchführt. Zur Verwendung dieser Funktion ist zunachst "Auto Aktualisierung" auf "Ein" einzustellen.

1 Wiederholen Sie die Schritte 1 bis 4 von "Verwendung der automatischen Aktualisierung".
2 Wahlen Sie "Aktualisierungs Zeit eingeben" (▲/▼, dann ENTER).
3 Stellen Sie die Zeit für die Auto Aktualisierung ein (↑/↓/←/→ oder 0 bis 9).

Manuelle Aktualisierung starten

These Funktion gestattet Ihnen die manuelle Ausführung der Software-Aktualisierung. Wenn weniger als 1 Stunde Zeit bis zur nachsten planmäßigen automatischen Aktualisierung oder zu einem programmgesteuerten Aufnahme/-

Wiedergabeereignis bleibt, kann eine manuelle Aktualisierung nicht ausgeführrt werden.

1 Wiederholen Sie die Schritte 1 bis 4 von "Verwendung der automatischen Aktualisierung".

2 Wahlen Sie "Manuelle Aktualisierung starten" (▲/↓, dann ENTER).

HINWEIS

• Damit die manuelle Aktualisierung starten kann, muss der Spielraum bis zum Start der nachsten programmierten Aufnahme/Betrachtung mindestens 1 Stunde betragen.
• Damit die manuelle Aktualisierung starten kann, muss der Spielraum bis zum Start von Auto Aktualisierung mindestens 1 Stunde betragen.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Technische Information anzeigen

Verwenden Sie diese Funktion zum Abrufen der Versionsnummer von Hard- und Software.

1 Wiederholen Sie die Schritte 1 bis 4 von "Verwendung der automatischen Aktualisierung".
2 Wahlen Sie "Technische Information" (/, ENTER).

HINWEIS

• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

MHEG-Anwendungen verwenden (nur Großbritannien)

Einige Stationen strahlen Programme mit MHEG-codierten Multimedia-Elementen (MHEG = Multimedia and Hypermedia Expert Group) für interaktives DTV aus. Falls vorhanden, startet das MHEG-Element auf Drucken von einer der Farbentasten oder von

HINWEIS

• Bei aktivierten Untertiteln (Seite 38) ist diese Funktion nicht verfügbar.

Bildschirmschoner

Der Bildschirmschoner startet automatisch, wenn bei Empfang eines DTV-Radioprogramms 3 Minuten ohne weitere Bedienung verstreichen.

HINWEIS

• Bei aktiviertem Bildschirmschoner sind die folgenden Operationen möglich:
• Drucken Sie TV/DTV zum Umschalten auf Analog-TV.
• Drücken Sie eine beliebige andere Taste, um auf den normalen Radioprogramm-Bildschirm zu schalten.
  Die Timer-Einstellungen sind bei angezeigtem Bildschirmschoner aktiviert.

Allgemeine Schnittstelle

Für den Empfang verschlusselter DTV-Signale benötigen Sie ein CA-Modul und eine Smart-Card vom Dienstanbieter. Der CA-Modultyp kann je nach Hersteller unterschiedlich sein, wobei jedem CA-Modul ein bestimmtes

Verschlussungssystem Unterstützung. Ihr Plasma-Fernseher Unterstützung CA-Module für den DVB-Standard.itte erkundigen Sie sich beim Dienstanzieter nach dem geeigneten CA-Modul.

Bitte beachten Sie, dass eine Smart-Card eventuell nur für einen bestimmten Anbieter und damit eine begrenzte Spanne an Kanalen geeignet ist.

HINWEIS

• CA-Module und Smart-Cards sind bei PIONEER nicht inbegriffen und auch nicht als Sonderzubehor erhältlich. Belassen Sie die Karte nach dem Einsetzen permanent im Schacht. Entnehmer Sie sie nicht, sofern dies nicht eigens verlangt wird. Die Karte muss z.B. im Gerät sein, wenn der Dienstanbieter neue Daten auf die Smart-Card herunterlagen will.

Installieren von CA-Modul und Smart-Card

Der Schacht für die Common Interface-Karte befindet sich auf der Rückseite des Plasma-Fernsehers.

1 Halten Sie die Schachtabdeckung auf der Rückseite des Plasma-Fernsehers an der Lasche und drucken Sie diese nach links (a); behmen Sie die Abdeckung dann ab, indem Sie die Laschenverriegelung nach unten (b)ziehen.

2 Schieben Sie das einzusetende CA-Modul mit SmartCard bis zum Anschlag in den Common Interface-Schacht ein.

Anzeigen von Informationen zum eingesetzten CA-Modul

Informationen zum CA-Modul können angezeigt werden, wenn ein solches im Common Interface-Schacht eingesetzt ist.

1 Drucken Sie HOME MENU.
2 Drucken Sie "Grundeinstellungen" (/,dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (▲/▼, dann ENTER).
4 Wahlen Sie "DVB-Cl-Information" (▲/▼, dann ENTER). (Die Option "DVB-Cl-Information" ist ausgegraut, wenn kein CA-Modul eingesetzt ist.)

EPG-Anzeigeformat

Die elektronische Programmführung (EPG) zeigt die Tabelle der geplanten TV-Programme und Detailinformationen über einzeln Programme an. Sie ermöglicht darüber hinaus einfaches Wahlen und Aufrufen des gewürschten Programms.

Der EPG-Bildschirm umfasst Programminformation, Kanalliste und Allgemeine Programmliste. In this Abschnitt sind in den Sendeplan- und Informationsfenstern angezeigte Informationen beschrieben.

HINWEIS

• Für digitale TV-Programme, die keine EPG-Daten beinhalten sind die entsprechenden EPG-Informationen nicht verfügbar.
• Wenn die aktuelle Zeit nicht korrekt eingestellt ist, kann es vorkommen, dass die EPG-Informationen mancher TV-Programme nicht angezeigt werden.

Allgemeine Programmliste

1 Erscheint, wenn die Sendeplantabelle vorwarts oder rückwarts geschlossen werden kann.
2 Zeitplan
3 Kanalliste
4 Hebt den aktuell gewählten Kanal hervor.
5 Zeigt das für Aufnahme/Betrachtung eingestellte Programm.
6 Erscheint, wenn im gleichen Zeitraum noch andere Programme (häufig kurze) geplant sind.
7 Programmtitel
8 Zeigt das für Aufnahme/Betrachtung eingestellte Programm (wobei ein anderes Programm für Aufnahme im gleichen Zeitraum eingestellt ist).
9 Zeittrenner

Programinformation

1 Kanalnummer
2 Stationsname
3 Programmtitel
4 Erscheinen, wenn im gleichen Zeitraum noch andere Programme geplant sind.
5 Sendeplan
6Programm-Sparte

HINWEIS

Die allgemeine Programmliste kann Felder enthalten, bei denen die unteren rechten Ecken gefaltet sind. Dies bezeichnet, dass fur den gleichen Zeitraum noch weitere Programme geplant sind. Um den Titel solcher Programme und die dazugehörigen Informationen einzusehen, das gefaltete Feld markieren und dann cicken.

EPG verwenden

Nach dem folgenden Vorgehen konnen Sie den Sendeplan von digitalen TV-Programmen einsehen, die gewünschten Informationen ansehen und/oder Programme wahlen.

1 Drücken Sie EPG.

Der EPG-Bildschirm erscheint.
- Der EPG-Bildschirm wird automatisch aktualisiert, wenn EPG-Daten erfolgreich empfangen wurden. Falls nicht, zeigt der EPG-Bildschirm ein Leerbild.

2 Wahlen Sie das gewünschte TV-Programm (/)

• Drücken Sie P + / P - zum Springen zur nachsten bzw. vorhergehenden Seite der Kanalliste.
• Im Info-Fenster erscheinen Informationen zum gewählten Programm.
  Zum Betrachten eines laufenden Programms wahlen Sie das Programm (dann ENTER).
• Sie können je nach Bedingungen die Informationen zu bis 1Woche vorausliegenden Programmen prufen.
• Je nach Bedingungen kann die Übernahme der EPG-Daten einige Zeit in Anspruchnehmen.

3 Zum Einsehen weiterer Informationen (momentan nicht angezeigt) drucken Sie 1 + .

Die Detail-Informationen erscheinen im Sendeplanfenster.
- Wenn noch weitere Informationen verfügbar sind, wird "Mehr" angezeigt. Drücken Sie die Taste BLAU, um alle Informationen anzuzeigen.
Zum Verlassen der Detail-Informationsanzeige drucken Sie 1 erneut (oder RETURN).

4 Zum Beenden der Programmführung drücken Sie EPG erneut.

HINWEIS

Die allgemeine Programmliste zeigt keine beendeten Programme.
- Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführten, vergewissem Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 63.

TV-Programme über EPG vorprogrammieren

EPG ermöglich einfaches Vorprogrammieren von digitalen TV-Programmen für spätere Betrachtung (automatische Kanalwahl) und Aufnahme.

Zum Aufnehmen des Programms mussen Sie auch Ihr Aufnahmegerät entsprechendVBoreiten. Naheres hierzu finden Sie in der dazugehorigen Bedienungsanleitung.

Automatische Kanalwahl und Standby-Aufnahme verwenden

Bei eingeschalteter System-Stromversorgung wählt diese Funktion automatisch das vorprogrammierte Programm, wenn dessen Sendezeit beginnt. Dies stellt sicher, dass Sie die gewünschte Sendung auch dann nicht verpassen, wenn Sie gerade ein anderes TV-Programm sehen.

Auch wenn sich das System im Standby-Modus befindet, wird der Plasma-Fernseher automatisch aktiv und gibt das AV-Signal zur Aufnahme aus, sobald die Sendezeit des vorprogrammierten TV-Programms beginnnt.

1 Drucken Sie EPG.

• Der EPG-Bildschirm erscheint.

2 Wahlen Sie das vorzuprogrammierende Programm (/, + ↓ /- dann ENTER).

Wahlen Sie ein Programm, das noch nicht begonnen hat.
- Ein Einstellmenü erscheint.
- Wahlen Sie ein laufendes Programm (dann ENTER): EPG schlieBt das Fenster und ruft den Canal auf.
- Wahlen Sie ein laufendes Programm (dann GRÜN): Das Programm kann für Aufnahme/Betrachtung am{nachsten Sendetermin (bzw. nächsteWoche) eingestellt werden.
- Wahlen Sie ein Programm, das noch nicht begonnen hat (dann ENTER oder GRUN): Das Programm kann für Aufnahme/Betrachtung vorprogrammiert werden.

3 Wahlen Sie "Ja" in einem Bestätigungsdialogfeld (/, ++ dann ENTER).

Die Auflistung der Timer-Einstellungen mit Informationen über andere vorprogrammierte Programme erscheint.

• Sie können die Voreinstellungen hierändern (A. dann ENTER).
• Sie können die Voreinstellungen hier registrierten (oder ENTER).

4 Drücken Sie RETURN zum Zurückkehren zum EPG-Bildschirm.

• Der EPG-Bildschirm wird mit den neuen Voreinstellungen aktivisiert.
• Für das vorprogrammierte Programm entscheidiert ein rotes Uhrsymbol.
• Für sich überlappende Voreinstellungen erscheidt ein gelbes Dreieckssymbol.

5 Drücken Sie EPG, um den EPG-Bildschirm zu schreiben. Bei eingeschaltelem System erscheint ca. 60 Sekunden vor der Ausführung eine Warnmeldung und kurz vor dem Programmstart wird der Kanal umgeschaltet.

HINWEIS

Die automatische Kanalwahl erfolgt nicht, wenn sich das System im Standby-Modus befindet.
- Das Aufnehmen vorprogrammierter Programme ist auch im Standby-Modus möglich, da zur vorprogrammierten Zeit ledigious der Plasma-Fernseher aktiv wird und die AV-Signale ausgibt.
- Das Vorprogrammieren bis drei Minuten vor dem Start des Programms beenden.
- Naheres zum Vorrang bei sich überlappenden Voreinstellungen siehe "Prioritätsregeln für überlappende Voreinstellungen" auf Seite 48.
Die TIMER-Anzeige auf der Vorderseite des PlasmaFernsehers leuchtet orange, wenn ein Programm fur Aufnahme/Betrachtung vorprogrammiert ist.
- Bei durch das CA-Modul eingeschränkter Betrachtung ist Aufnahme eventuell nicht möglich.

Timer manuell programmieren

Über das Menu können Sie digitale Fernsehprogramme auch durch Eingeben von Sendedatum und Uhrzeit vorprogrammieren.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (A. ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (▲▼ann ENTER).
4 Wahlen Sie "Programm Timer" (A, ann ENTER).

Die Plantabelle wird angezeigt.

5 Wahlen Sie eine Programmnummer (/,darn).
- Sie können eine beliebige Programmnummer wahren.
6 Geben Sie ein Datum ein (▶/▶ oder 0 bis 9, dann →).
7 Geben Sie Stunde/Minute von Start und Ende ein

(+/oder 0 bis 9, dann).

8 Geben Sie eine Kanalnummer ein (4/oder 0 bis 9, dann).

9 Registrieren Sie die Voreinstellungen, wenn alle Punkte eingestellt sind (ENTER).

Falls die eingestellte Zeit bereits vergangen oder der Kanal gesperrt ist, erscheint eine Warnmeldung.
- Ein gelbes Dreiecksymbol zeigt an, dass die Aufnahme/Betrachtung wegen überlappender Voreinstellungen eventuell nicht normal Funktioniert.
Zum Vorprogrammieren weiterer Programme wiederholen Sie die Schritte 5 bis 9.
- Sie können bis zu 10 Programme vorprogrammieren.

10 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Die vorprogrammierte Aufnahme/Betrachtung startet sofort, wenn das Vorprogrammieren weniger als drei Minuten vor Programmstart erfolgt.
- Mit EPG vorgenommene Voreinstellungen werden automatisch in die Auflistung aufgenommen.
- Bei durch das CA-Modul eingeschränkter Betrachtung ist Aufnahme eventuell nicht möglich.

Prioritätsregeln für überlappende Voreinstellungen

Wenn sich vorprogrammierte TV-Programme überschneiden, richtet sich deren Vorrang nach den folgenden beiden Regel. Wenn die Bedingungen beider Regel erfüllt sind, kommt Regel 1 vor Regel 2 zur Anwendung.

Regel 1: Wenn sich zwei Voreinstellungen überschneiden, hat die Voreinstellung mit der früheren Startzeit Vorrang. Bei zwei sequentlichen Voreinstellungen wird gegebenenfalls der letzte Teil des ersten Programms oder der erste Teil des zweiten nicht aufgenommen.

Regel 2: Wenn sich zwei Voreinstellungen mit identischer Startzeit überschneiden, erhält die Voreinstellung mit der hohenen Listennummer Vorrang.

Vorprogrammierung von TV-Programmenändern/löschen

EPG verwenden

Zum Andern oder Löschen vorprogrammierter TV-Programme über die elektronische Programmführung (EPG)itte nach folgender Anleitung vorgenen.

1 Drucken Sie EPG.

Der EPG-Bildschirm erscheint.

2 Wahlen Sie die zu bearbeitende Voreinstellung (/

/ dann ENTER oder GRUN).
- Ein Dialogfenster erscheint.
- Wenn Sie "Ja" wahren, mit Schritt 3 fortfahren.
Zum Verlassen des Vorgangs wahlen Sie "Nein".

3 Wahlen Sie das voreingestelle Programm ( oer ENTER).

4 Wahlen Sie die Programmnummer, die Sie bearbeiten möchten ( )
- Sie können die Vorprogrammierung mit der Taste ROTlöschen.
5 Bearbeiten Sie die gewährte Vorprogrammierung und aktualisieren Sie die Einstellung (ENTER).
- Falls das Programm, dessen Einstellung Sie gerade bearbeiten, bereits angelaufen oder beendet ist, erscheidt eine Warnung.
6 Nach dem Bearbeiten der Einstellung drucken Sie EPG zum Schlieben des EPG-Bildschirms.

HINWEIS

• Wenn eine vorprogrammierte Aufnahme/Betrachtung bereits lauft und Sie diese stoppen möchten, um z.B. den Kanal zu wechseln, entscheidt eine Warnung, dass die Programmierung abgebrochen wird. In dieser Folle kann die Vorprogrammierung über EPG nicht mehr annuliert werden.

Menu verwenden

Nach folgender Anleitung können Sie ein vorprogrammiertes Programm über das Menuändern bzw.löschen.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (Aann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (▲, △ann ENTER).
4 Wahlen Sie "Programm Timer" (▲ ANN ENTER). Die Plantabelle wird angezeigt.

5 Wahlen Sie die zu bearbeitende Programmnummer (◆).

• Löschen Sie die Vorprogrammierung (ROT).
• Uberarbeiten Sie die Einstellung (ENTER).

6 Stellen Sie den gewünschten Punkt ein ( / )

7 Schlieben Sie die Einstellung mit ENTER ab.
- Falls das Programm, dessen Einstellung SieGPCe bearbeiten, bereits angelaufen oder beendet ist, erscheint eine Warnung.
8 Drucken Sie HOME MENU, um das Menu zu verlassen.

Prioritäten für überlappende Vorprogrammierungenändern

Sie konnen die Prioritätsfolge bei sich überlappenden Vorprogrammierungen wunschgemäß abändern.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (A, nn ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (A, ann ENTER).
4 Wahlen Sie "Programm Timer" (▲ ANN ENTER). Die Plantabelle wird angezeigt.

5 Wahlen Sie das zu bearerbeitende Programm (/laen BLAU).
6 Wahlen Sie die Position, an die das Programm bewegt werden soll (A).
7 Bewegen Sie das Programm durch Drucken von BLAU oder ENTER an die gewähte Position.

Andere praktische EPG-Funktionen

Nachstehend finden Sie eine Reihe praktischer Funktionen zum effektiveren und schnellen Navigieren im EPG-Bildschirm.

EPG-Springen

1 Drucken Sie ROT bei angezeigtem EPG-Bildschirm (Programmliste, Detailinformationen und Suchergebnisse).
2 Wahlen Sie "Datum"(/)

3 Wahlen Sie den anzusteuernden Tag (innerhalb einerWoche) (一)
4 Wahlen Sie "Zeit" (/)
5 Wahlen Sie die anzusteuernde Uhrzeit (0:00 morgens bis 23:00 abends) (4).
6 Wahlen Sie "Springen" ( / , / , dann ENTER) . Die Programmliste für den angewiesenen Zeitpunkt

Die Programmliste für den angewiesenen Zeitpunkt entscheidet.

EPG-Suche

1 Drücken Sie Gelb bei angezeigtem EPG-Bildschirm (Programmliste, Detailinformationen und Suchergebnisse).
2 Wahlen Sie "Datum"(/)

3 Wahlen Sie den Suchtag (innerhalb einerWoche) ( ,)
4 Wahlen Sie "Zeit" (/)
5 Wahlen Sie die Such-Uhrzeit (0:00 morgens bis 23:00 abends) (▶)
6 Wahlen Sie "Programm"(/)
7 Wahlen Sie zwischen "Alles" und "Favoriten" (/)
8 Wahlen Sie "Genre" (▲/▲, dann ENTER).
9 Wahlen Sie die Sparte(n) für die Suche (/ / /darn ENTER). Erneutes Drücken von ENTER löscht die gewährte Sparte aus der Suchliste.
10 Wahlen Sie "OK" (▲/▼, ◆/▼, dann ENTER).
11 Wahlen Sie "Suche" ( / , / , dannENTER) . Die von Ihnen angewiesene EPG-Suche startet.

Umschalten der vertikalen Ansteuerungsfrequency (nur AV-Modus)

Die vertikale Ansteuerungsfrequency fur Schirmanzeige kann zwischen 75 Hz und 100 Hz umgeschaltet werden. Wahlen Sie die Ansteuerungsfrequency, die für die Sendesignale am besten geeignet ist.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Weiterfuhrende Einstellungen" (↑/↓, dann ENTER).
3 Wahlen Sie "Aktivierungsmodus" (↑/↓, dann ENTER).
4 Wahlen Sie "75 Hz" oder "100 Hz" (▲/▲, dann ENTER).

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Diese Einstellung kann für jeder Eingangsquelle separat vorgenommen werden.
• Bei Zuführung von 480i, 480p, 1080i@60 Hz, 720p@60 Hz oder 1080p@24 Hz Signalen kann diese Einstellung nicht durchgeführt werden.
• Bei Wahl von "Auto" für "Seitenmaske" (Seite 54) hat die Einstellung für "Aktivierungsmodus" keine Wirkung.

Einstellen der Bildposition (Nur AV-Modus)

Zum Verschieben der horizontalen und vertikalen Lage des Bilds auf dem Plasma-Fernseher.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Weiterfuhrende Einstellungen" (A/D, dann ENTER).
3 Wahlen Sie "Position" (▲/▼, dann ENTER).
4 Wahlen Sie "H/V-Positionseinstellung" (/,dA n ENTER).

5 Stellen Sie die vertikale (/) und die horizontale (/) Bildlage ein.
6 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Zum Zurückstellen aller Einstellungen auf die Werksvorgaben, wahren Sie in Schritt 4 mit "Rückstellen", und drucken dann ENTER. Es erscheint ein Bestätigungsfenster. Wahren Sie "Ja" mit nd drucken Sie dann ENTER.
- Einstellungen werden getrennt für jeder Eingangsquelle gespeichert.
- Je nach angezeigtem Video lasst sich die Bildposition unter Umständen nicht ändern, auch nicht durch Einstellung.

Automatisches Einstellen der Bildlage und Bildbreite (Nur PC-Modus)

Verwenden Sie die Automatische Einstellung zur Bestimmung der Lage und Bildbreite (Clock) von Bildern von einem Personal Computer.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterfuhrende Einstellungen" (A/D, dann ENTER).
3 Wahlen Sie "Automatische Einstellung" (/p#n ENTER).

• Automatische Einstellung beginnt.

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Wenn Automatische Einstellung beendet ist, wird "Auto-Setup abgeschlossen." angezeigt.
• Unter bestimmten Bedingungen kann Automatische Einstellung geschrieben sein, auch wenn "Auto-Setup abgeschlossen" angezeigt wird.
• Automatische Einstellung kann bei einem PC-Bild, das sich aus verschiedenen ähnlichen Mustern zusammen setzt, bzw. bei einem monochromen PC-Bild fehlschlagen. Wenn die Einstellung nicht erfolgreich war, versuchen Sie es mit einem anderen PC-Bild.
• Bevor Sie Automatische Einstellung starten, vergewissen Sie sich, dass der Computer an den Plasma-Fernseher angeschlossen und eingeschaltet ist.

Manuelles Einstellen der Bildlage und Bildbreite (nur PC-Modus)

Normalerweise können Bildlage und Bildbreite (Clock) mit "Automatische Einstellung" muhelos eingestellt werden. Verwenden Sie die Manuelle Einstellung, um Bildlage und Bildbreite erforderlichenfalls zu optimieren.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterfuhrende Einstellungen" (4/4, dann ENTER).
3 Wahlen Sie "Manuelle Einstellung" (Aann ENTER).
4 Wahlen Sie den einzustellen Menupunkt (A/D, dann ENTER).

5 Nehmen Sie die Einstellung vor (/n/). Bei Wahl von "VertikaleKorrektur" oder "HorizontaleKorrektur" können Sie den Parameter mit einstellen.

6 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Zum Zurückstellen aller Einstellungen auf die Werksvorgaben wahlen Sie in Schritt 4 mit „rückstellen“, und drücken Sie dann ENTER. Es erscheint ein Bestätigungsfenster. Wahlen Sie "Ja" mit ↑nd drucken Sie dann ENTER.

Wahlen eines EngangssignaItyps

Nach dem an INPUT 1, INPUT 2 oder INPUT 3 Anschlüsse vorgenommen worden sind, geben Sie den Typ der Videosignale an, die von den angeschlossenen Geräten zu erwarten sind. Bezüglich Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Bevor Sie das Menu abrufen, drucken Sie INPUT 1, INPUT 2 oder INPUT 3 an der Fernbedienung oder INPUT am Plasma-Fernseher, um eine Eingangsgrogrammquelle zu wahlen.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Weiterfuhrende Einstellungen" (4/4, dann ENTER).
3 Wahlen Sie "Eingangswahl" (↓/↓, dann ENTER).
4 Wahlen Sie den Signatyp (/, dann ENTER)

• Für EINGANG 1 können Sie "Video" oder "RGB" wahren.
• Für EINGANG 2 konnen Sie "Video", "S-Video" oder "KOMPONENTEN" wahren.
• Für EINGANG 3 können Sie "Video", "S-Video", oder RGB" wahren.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Wenn kein Bild entscheidiert oder die Bildfarben nicht stimmen, geben Sie einen anderen Videosignaltyp vor.
• Bezüglich der anzugebenden Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Einstellen des TV-Systems (nur AVModus)

Wenn das Bild nicht klar hersauskommt, wahlen Sie ein anderes TV-System (z.B. PAL, NTSC).

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterfuhrende Einstellungen" (↑/↓, dann ENTER).
3 Wahlen Sie "TV-System" (/ , dann ENTER).
4 Wahlen Sie das Videosignalsystem ( 喜 / 喜 , dann ENTER).

• Wahlen Sie unter "Auto", "PAL", "SECAM", "NTSC" und "4.43NTSC".
• Bei Wahl von "Auto" werden Eingangssignale automatisch erkannt.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Die Werksvorgabe ist "Auto".
- Das TV-System muss für INPUT 1, 2, 3 und 5 einzel eingestellt werden.
- Bezüglich Einstellung des TV-Systems siehe Schritte 11 und 12 unter "Manuelle Einstellung" (Seite 28).

Manuelles Wahlen einer Bildschirmgroße

Drucken Sie, um zwischen den Bildschirmgroßenoptionen für den Typ der momentan empfangenen Videosignale umzuschalten.

• Mit jedem Druck auf wird die Einstellung umgeschaltet.
  Die verfügbar Bildschirmgroßen hangen vom Eingangssignaltyp ab.

HINWEIS

• Wenn in einem Modus wie "4:3", "VOLL 14:9", "KINO 14:9" und "Punkt für Punkt" Bilder mit schwarzen Streifen an beiden Seiten oder an der Ober-sowie Untersinne des Bildschirms fortwährend über langere Zeit bzw. für kürzere Zeit über mehrere Tage angezeigt werden, konnen Nachbildera auftreten. Sofern keine Urheberrechte verletzt werden, empfeht es sich, den ganzen Bildschirm zur Bildwiedergabe zu nutzen.

AV-Modus

Gegenstand Beschreibung

4:3	Für 4:3-Standard-Bild. An jeder Seite erscheint eine Maske.
VOLL 14:9	Für 14:9 komprimiertes Bild. An jeder Seite erscheint eine)dünne Maske.
KINO 14:9 Für 14:9 Letter Box-Bild. Eine)dünne Maske erscheint an jeder Seite, und bei gewissen Programmen können auch Balken am oberen und unteren Rand auftreten.
BREITBILD	In thisem Modus wird das Bild zunehmend zu jeder Seite des Bildschirms gestreckt.
VOLL Für 16:9 komprimiertes Bild.
ZOOM Für 16:9 Letter Box-Bild. Bei gewissen Programmen können Balken am oberen und unteren Rand auftreten.
KINO Für 14:9 Letter Box-Bild. Bei gewissen Programmen können Balken am oberen und unteren Rand auftreten.

PC-Modus außer für XGA-Signale

Gegenstand Beschreibung

4:3 FuIt den Bildschirm ohne Änderung des Bildseitenverhaltnisscs aus.

VOLL Volle 16:9-Bildschirmanzeige

Punkt für Punkt Gleicht die Bildschirm-Pixelzahl dem Eingangssignal an.

PC-Modus für XGA-Signale

(Beispiel 1024 x 768 Eingang bei PDP-507XD)

Gegenstand Beschreibung

4:3 Gleicht die Bildschirm-Pixelzahl dem Eingangssignal an. Optimiert fur Anzeige mit 1024 x 768

VOLL1 Volle 16:9-Bildschirmanzeige Optimiert fur Anzeige mit 1024 x 768

VOLL2 Für Breitbildsgesaln Bei Anzeige mit Auflösung 1360 x 768 verwenden.

HINWEIS

Die Angaben fur den PC-Modus gelten fur das Modell PDP507XD. Das Modell PDP-427XD hat eine andere Pixelzahl. Deshalb sind Signalverarbeitung und tatsächliche Wiedergabebedingungen etwas unterschiedlich.
- Wahlend der Wiedergabe eines High Definition-Programms kann durch Drücken von zwischen VOLL, BREITBILD, 4:3 und ZOOM umgeschaltet werden.
- Manche HD-Programme zeigen 4:3-Inhalt mit Seitenmasken an. Dies kann umgleichmäßigen Verschleib zur Folge haben. Nach der Betrachtung sollte ein den ganzen Bildschirm ausfüllendes Video-Programm wiedergegeben werden.

AV-Modus

PC-Modus außer für XGA-Signale

PC-Modus für XGA-Signale

Automatisches Wahlen einer Bildschirmgroße

Der Plasma-Fernseher wählt automatisch eine geeignete Bildschirmgroße, wenn in den empfangenen Videosignalen WSS-Informationen enthalten sind, die das Seitenverhältnis des Bildes angegeben (Wide Screen Signalling), oder wenn die Videosignale von angeschlossener HDMI-Ausrüstung erhalten werden (Seite 58). Um diese Funktion zu aktivieren, gehen Sie wie folgt vor.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Weiterfuhrende Einstellungen" (▲/▼, dann ENTER).
3 Wahlen Sie "Auto-Gröbe" (↓/↓, dann ENTER).
4 Wahlen Sie "Ein" (↓/↓, dann ENTER).

Gegenstand Beschreibung

Aus Deaktiviert die Funktion Auto-Gröbe. (Werksvorgabe)

Ein Aktiviert die Funktion Auto-Gröbe.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Wenn das Bildschirmformat automatisch nicht korrekt gewählt wird, stellen Sie es manuell auf ein geeignetes Format um.
• Wenn das Videosignal keine Information über das Bildseitenverhältnis enthalt, ist diese Funktion wirkungslös, auch wenn "Ein" gewählt worden ist.

Wahlen einer Bildschirmgroße für empfangene 4:3-Bildseitensignale

Geben Sie bei Empfang von 4:3-Bildseitensignalen und aktivierter Funktion Auto-Gröbe an, ob der Plasma-Fernseher den 4:3-Modus oder den BREIT-Modus wahren soll.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterfuhrende Einstellungen" (A/D, dann ENTER).
3 Wahlen Sie "4:3 Modus" (▲▼, dann ENTER).
4 Wahlen Sie "BREITBILD" oder "4:3" (▲▼, dann ENTER).

Gegenstand Beschreibung

BREITBILD Breitbild ohne Seitenmasken. (Werksvorgabe)

4:3 Behalt das 4:3-Bildseitenverhältnis bei und liefert Seitenmasken.

BREITBILD 4:3

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Ändern der Helligkeit an beiden Bildschirmseiten (Seitenmaske)

Bei Wahl des Bildschirmformats 4:3, VOLL 14:9 oder KINO 14:9 für den AV-Modus kann die Helligkeit der grauen Seitenmasken an den beiden Bildschirmseiten geändert werden.

HINWEIS

• Bei Einstellung "Auto" wird die Helligkeit der Seitenmasken der Helligkeit des Bildschirms entsprechend geregelt, wodurch Einbrennen vorgebeugt werden kann.
  1 Drucken Sie HOME MENU.
  2 Wahlen Sie "Weiterfuhrende Einstellungen" (▲/▲, dann ENTER).
  3 Wahlen Sie "Seitenmaske" (十 / 一 , dann ENTER).
  4 Wahlen Sie den gewünschten Parameter (/dAnn ENTER).

Gegenstand Beschreibung

Fest Stell stets dieselbe Helligkeit fur die grauen (Werksvorgabe) Seitenmasken ein.

Auto Stellit die Helligkeit der grauen Seitenmasken gemäß Helligkeit des Bilds ein.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Bei Wahl von "Auto" hat die Einstellung für Aktivierungsmodus (Seite 51) keine Wirkung.

Timer

Bei Ablauf der vorgewählten Zeit schaltet der Timer das System automatisch in den Standby-Modus.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Timer" (▲/▼, dann ENTER).
3 Stellen Sie die gewünschte Zeit ein (4/4, dann ENTER).

• Sie konnen wahlen unter "Aus" (Aufheben), "30 Min", "60 Min", "90 Min" und "120 Min".

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Fünf Minuten vor Ablauf der gewährten Zeit wird die Restzeit jeder Minute angezeigt.
  Zum Kontrollieren der Restzeit führen Sie die Schritte 1 und 2 durch. Nach der Zeitprüfung drücken Sie HOME MENU, um die vorge Anzeige wiederherzustellen.

Verwendung eines Passwords (nur AVModus)

Der Plasma-Fernseher besitzt eine Kindersicherungs- und eine Kanalsperfunktion, mit denen Sie verhindern können, dass sich Kinder ungeeignete Programme ansehen können. Um Programme anzusehen, die durch die Funktion "Sperren" blockiert sind, muss ein Password eingegeben werden. Die Werksvorgabe für das Password ist "1234". Das Password kann wunschgemäß geändert werden. Wenn Sie bei Verwendung des Menus Home "Autoinstallation", "Analog TV Konfigurieren", "DTV-Konfigurierung" oder "Password" wahlen, verlangt eine Meldung die Eingabe des Passwords, sodass unbefugte Personen Programm-Einstellungen nicht einfach ändern können.

Eingeben eines Passwords

Wenn Sie einen mit Kindersicherung oder Kanalsperre geschützten Kanal wahlen, bzw. wenn die Eingabe des Passports beim Offnen eines Menus verlangt wird, achten Sie daraufuf, das Passwort richtig einzugegeben.

1 Geben Sie das korrekte vierstellige Password mit den Tasten 0 bis 9 ein.

Ihr Password eingeben.

HINWEIS

• Wenn dreimal ein falsches Password eingegeben wird, entscheidt "Ungültiges Password", und das Menu wird geschlossen. Um die Password-Eingabeanzeige zur Entsicherung des Passworts wieder abzurufen, wahren Sie den gesperften Kanal oder öffnen Sie das Menu erneut.
• Wenn die Anzeige zur Passworteingabe vorzeitig erlischt, kann sie durch Drücken von ENTER wieder abgerufen werden.

Ändern des Passwords

Um das Passwort zu ändern, gehen Sie wie nachfolgend beschrieben vor.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (▲/▲, dann ENTER).
3 Wahlen Sie "Password" (▲/▲, dann ENTER).
Die Password-Eingabeanzeige erscheint. Geben Sie das aktuelle vierstellige Password mit den Tasten 0 bis 9 ein.
4 Wahlen Sie "Password andere" (↓/↓, dann ENTER).

5 Geben Sie ein neuen vierstelliges Password mit den Tanten 0 bis 9 ein.
6 Geben Sie dasselbe Password, das Sie in Schritt 5.
eingegeben haben, noch einmal ein.

• Wenn die eingebeken Passwörter nicht übereinstimmen, erfolgt Rückschaltung auf Schritt 5, sodass das Password von Anfang an neu eingebeken werden kann.
• Wenn die Passwortänderung dreimal nicht erfolgreich war, weil nicht übereinstimmende Passwörter eingebehen worden sind, wird das Menu geschlossen.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Notieren Sie das neu eingestellte Passwort und bewahren Sie die Notiz griffbereit auf.

Rückstellen des Passwords

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (↑/↓, dann ENTER).
3 Wahlen Sie "Password" (▲/▼, dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

4 Wahlen Sie "Rückstellen" (↓/↓, dann ENTER).
5 Wahlen Sie "Ja" (←/→, dann ENTER).
6 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Durch das obige Verfahren wird das Passwort auf die Werksvorgabe (1234) rückgestellt.

Deaktivieren des Passwords

Um die Schutzfunktion, die eine Passworteingabe verlangt, zu deaktivieren, gehen Sie wie folgt vor.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Grundeinstellungen" (↓/↓, dann ENTER).
3 Wahlen Sie "Password" (▲/▼, dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

4 Wahlen Sie "Password-Einstellung" (▲/▼, dann ENTER).
5 Wahlen Sie "Deaktiviert" (↑/↓, dann ENTER).
6 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Durch das obige Verfahren wird das Passwort auf die Werksvorgabe (1234) rückgestellt.
• Nach dem die Passwortfunktion deaktiviert worden ist, können die Kindersicherungseinstellungen nicht geändert werden. Bezüglich Kindersicherung siehe Seite 29.
• Nach dem die Passwortfunktion deaktiviert worden ist, kann das Passwort nicht geändert oder rückgesetzt werden.
• Wenn Sie die Passwortfunktion nach Deaktivierung wieder aktivieren, wird die Werksvorgabe für das Password (1234) wieder hergestellt.

Wir empfehlen, dass Sie Ihr Password eintragen, sodass es stets in Erinnerung bleibt.

PDP-507XD/PDP-427XD Password-Nr.:

Wenn das Password nicht mehr verfügbar ist

Wenn in Schritt 3 unter "Ändern des Passworts" (Seite 55), "Rückstellen des Passworts" (Seite 56) oder "Deaktivieren des Passworts" (Seite 56) die Meldung "Ihr Password eingeben" erscheint, drücken Sie die Taste ENTER an der Fernbedienung und halten Sie diese mindestens 3 Sekunden lang gedrück. Das Password wird auf "1234" ruckgesetzt.

Der Plasma-Fernscher ist geeignet fur den Anschluss einer breiten Palette an externen Geräten wie Decoder, Videorecorder, DVD-Spieler, Computer, Spielekonsolen und Camcorder.

Zum Betrachten des Bilds einer externen Signalquelle wahlen Sie mit den Tasten INPUT an der Fernbedienung (Seite 15) oder der Taste INPUT am Plasma-Fernseher den entsprechenden Eingang.

VORSICHT

Zum Schutz der gesamten Anlage ist der Plasma-Fernseher stets vom Netz zu trennen, bevor Sie einen Decoder, Videorecorder, DVD-Spieler, Computer, Camcorder, eine Spielekonsole oder ein anderes externes Gerät anschließen.

HINWEIS

• Machen Sie sich vor Ausführung der Anschüsseitte mit der Bedienungsanleitung der entsprechenden Geräte (DVD-Spieler, Computer usw.) vertraut.

Wiedergabe von einem Decoder

Anschlieben eines Decoders

Zum Anschlieben eines Decoders oder anderen Audio/Video-Geräts verwenden Sie den Anschluss INPUT 1.

Plasma-Fernseher (Rückansicht)

Anzeigen eines Decoder-Bilds

1 Drücken Sie die Tasten 0 bis 9 oder P + / P - , um ein für Decoder-Einstellung bestimmtes Programm (Seite 29) zu wahlen.
2 Drücken Sie INPUT 1 an der Fernbedienung oder INPUT am Plasma-Fernseher, um INPUT 1 zu wahlen.

HINWEIS

• Verwenden Sie zum Anschluss eines Decoders unbedingt INPUT 1.
• Wenn das Decoder-Bild nicht klar wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltypes über das Menuändern. Siehe Seite 52.
• Nähres zum Signatyp des Decoders finden Sie in der dazugehörigen Bedienungsanleitung.

Wiedergabe von einem Videorecorder

AnschlieBen eines Videorecorders

Zum Anschlieben eines Videorecorders oder anderen Audio/ Video-Geräts verwenden Sie den Anschluss INPUT 2. Wenn Ihr Videorecorder fortgeschrittene "AV-Link"-Systeme (Seite 59) für TV-VCR-Verbundbetrieb unterstützenkt, konnen Sie den Videorecorder über ein voll verdrahtetes 21-Stift-SCART-Kabel an INPUT 2 oder 3 am Plasma-Fernseherat anschlieben.

Erweiterte AV-Link-Systeme

Die Tunerdaten konnen vom Fernseher direkt in den Videorecorder gespeist werden (Download von Voreinstellungen).
- Wahrend der Betrachtung von Fernsehprogrammen kann das Programm mit einem einzigen Druck auf die Recorder Aufnahmetaste aufgezeichnet werden. (WYSIWYR) Genaueres entnehmer Sieitte der Bedienungsanleitung des Videorecorders; manche Recorder besitzen z.B., eine Taste speziell fur WYSIWYR.
- Auf Drücken der Wiedergabetaste am Videorecorder schaltet sich das System automatisch vom Standby-Modus in den betriebsbereiten Modus und gibt das Recorderbild wieder.

HINWEIS

• Erweiterte "AV-Link"-Systeme für TV-Videorecorder-Verbundbetrieb sind mit manchen externen Quellen unter Umständen nicht kompatibel.

Plasma-Fernseher (Ruckansicht)
Videorecorder

Anzeigen eines Videorecorderbilds

Für Wiedergabe von einem Videorecorder drucken Sie INPUT

2 an der Fernbedienung oder INPUT am Plasma-Fernseher, um INPUT 2 zu wahren.

HINWEIS

• Wenn das Videorecorderbild nicht klar wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltvos über das Menuändern. Siehe Seite 52.
• Naheres zum Signatyp des Videorecorders finden Sie in der dazugehörigen Bedienungsanleitung.
• Verbinden Sie externe Geräte nur mit Anschlüssen, die auch tatsächlich verwendet werden.

Verwendung des HDMI-Eingangs

Dieser Plasma-Fernseher ist mit zwei HDMI-Anschlüssen (INPUT 3 und 4) für digitale Video- und Audiosignale ausgestattet. Zur Verwendung aktivieren Sie den HDMI-Anschluss und geben die Typen der Audio- und Videosignale an, die von der angeschlossenen Ausrüstung zu erwarten sind. Bezüglich Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät. Bevor Sie das Menu abrufen, drücken Sie INPUT 3 oder INPUT 4 an der Fernbedienung, bzw. drücken Sie INPUT am Plasma-Fernseher, um INPUT 3 oder INPUT 4 zu wahlen.

Eingangssignaltabelle

1920*1080i@50 Hz

720*576p@50 Hz

1280*720p@50 Hz

720(1440)*576i@50 Hz

1920*1080i@59,94 Hz/60 Hz

720*480p@59,94 Hz/60 Hz

1280*720p@59,94 Hz/60 Hz

720(1440)*480i@59,94 Hz/60 Hz

1920*1080p@24 Hz

Das System bietet die folgende Audio-Unterstutzung: Linear-PCM (STEREO 2-K)
Abtastfrequenz: 32 kHz, 44.1 kHz, 48 kHz

HINWEIS

• PC-Signale stimmen nicht überein.
• Je nach angeschlossenem Gerät kann es eine Weile dauern, bis das Bild erscheint.

AnschlieBen von HDMI-Ausrüstung

Bei Gebrauch des INPUT 3 HDMI-Anschlusses:

Plasma-Fernseher (Rückansicht)

Bei Gebrauch des INPUT 4 HDMI-Anschlusses:

Plasma-Fernseher (Rückansicht)

Aktivieren des HDMI-Anschlusses:

Bei Gebrauch des INPUT 3 HDMI-Anschlusses gehen Sie wie nachfolgend beschrieben vor, um den Anschluss zu aktivieren.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterfuhrende Einstellungen" (▲/▼, dann ENTER).
3 Wahlen Sie "HDMI Einstellungen" (▲/▲, dann ENTER).
4 Wahlen Sie "Einstellungen" (喜 / 喜, dann ENTER).
5 Wahlen Sie "Aktiviert" (▲/▼, dann ENTER).

Gegenstand Beschreibung

Deaktiviert Deaktiviert den HDMI-Anschluss. (Werksvorgabe)

Aktiviert Aktiviert den HDMI-Anschluss.

6 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Der INPUT 4 HDMI-Anschluss bedarf keiner Aktivierung; dieser Anschluss kann nicht manuell deaktiviert werden.

Angeben des Typs der digitalen Videosignale:

1 Wiederholen Sie die Schritte 1 bis 3 für "Aktivieren des HDMI-Anschlusses".
2 Wahlen Sie "Video" (▲/▼, dann ENTER).
3 Wahlen Sie den Digital-Video-SignaItyp (A/D, dann ENTER).

• Wenn Sie "Auto" gewählt haben, versucht das System bei Empfang digitaler Videosignale deren Typ zu identifizieren.

Gegenstand Beschreibung

Auto Identifiziert zugeführte digitale Videsignale (Werksvorgabe) automatisch.

Farbe 1 Digilale Komponenten-Videosignale (4:2:2) gespert

Farbe 2 Digitale Komponenten-Videosignale (4:4:4) gesperrt

Farbe 3 Digitale RGB-Signale gesperrt

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Wenn Sie einen anderen Parameter als "Auto" wahlen, erhmen Sie eine Einstellung vor, die zu einer natürlichen Farbe führt.
• Falls kein Bild entscheid, geben Sie einen anderen Digital-Video-Signaltyp an.
• Bezüglich der anzugebenden digitalen Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

AngebendesTypsderAudiosignale:

Bei Gebrauch des INPUT 3 HDMI-Anschlusses gehen Sie wie nachfolgend beschrieben vor, um den Typ der Audiosignale vorzugegeben.

1 Wiederholen Sie die Schritte 1 bis 3 für "Aktivieren des HDMI-Anschlusses".
2 Wahlen Sie "Ton" (▲/▼, dann ENTER).
3 Wahlen Sie den Typ der Audiosignale (/ , dann ENTER).
- Wenn Sie "Auto" gewählt haben, versucht das System bei Empfang von Audiosignalen deren Typ zu identifizieren.

Gegenstand Beschreibung

Auto Identifiziert zugeführte Audiosignale automatisch. (Werksvorgabe)

Digital Akzeptiert digitale Audiosignale.

Analog Akzeptiert analoge Audiosignale.

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Der INPUT 4 HDMI-Anschluss verarbeitet nur digitale Audiosignale.
• Wenn kein Ton ausgegeben wird, geben Sie einen anderen Audiosignaltyp an.
• Nähres zum anzugebenden Audiosignaltyp siehe Bedienungsanleitung des angeschlossenen Geräts.
• Je nach anzuschliebendem Gerät konnen zusammen auch analoge Audiokabel erforderlich sein.

Gebrauch von i/o link.A

Der Plasma-Fernseher ist mit drei charakteristischen i/o Ink.A-Funktionen zur Verbindung mit anderen Audio/Video-Signalquellen ausgestattet.

Direkter Wiedergabestart

Wenn sich der Plasma-Fernseher im Standby-Modus befindet, schaltet er sich automatisch ein und gibt das Bild der Audio/ Video-Signalquelle (z.B. Videorecorder oder DVD-Spieler) wieder.

WYSIWYR (What You See Is What You Record = Sie gehmen das auf, was Sie sehen)

Wenn die Fernbedienung des angeschlossenen Videorecorders eine WYSIWYR-Taste besitzt, startet die Aufnahme automatisch auf Drucken dieser Taste.

Download der Voreinstellungen

Die vom Tuner des Plasma-Fernsehers voreingestellen Kanaldaten konnen über INPUT 2 oder 3 automatisch an den Tuner des angeschlossenen Audio/Video-Gerats (z.B. Videorecorder) übertragen werden.

Wahlen des verfügbarbaren SCART-Anschlusses für i/o link.A:

Wahlen Sie den INPUT-Anschluss, an dem das verwendete Aufnahmegerät (z.B. ein Videorecorder) angeschlossen ist.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (↓/↓, dann ENTER).
3 Wahlen Sie "i/o link.A" (↓/↓, dann ENTER).
4 Wahlen Sie den gewünschten Parameter (/ Jn ENTER).

Gegenstand Beschreibung

EINGANG 2 EINGANG 2 ist fur i/o link.A verfugbar. (Werksvorgabe)

EINGANG 3 EINGANG 3 Ist fur i/o link.A verfugbar.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

i/o link.A Funktioniert nur, wenn das Audio/Video-Gerät über ein voll verdrahtetes 21-poliges SCART-Kabel an INPUT 2 oder 3 des Plasma-Fernschers angeschlossen ist.
- Genaueres entnehmer Sieitte der Bedienungsanleitung des jeweiligen externen Gerats.
- Wenn ein SCART-Kabel an INPUT 3 angeschlossen und i/o link.A aktiviert ist, werden Eingangssignale (außer Komponentensignalen) automatisch erkannt und wiedergegeben. Wenn i/o link.A deaktiviert worden ist, wird stets Video für andere Signale als RGB gewählt, da das System nicht zwischen RGB, Y/C (S-Video) und CVBS (Video) unterscheiden kann; Empfang von Y/C-(S-Video)-Signalen führt zum Beispiel zu monochromer Anzeige.

Plasma-Fernseher (Rückansicht)

Anzeigen eines DVD-Bilds

Anschlieben eines DVD-Spielers

Zum Anschluss eines DVD-Spielers oder anderen Audio/Video-Geräts verwenden Sie INPUT 2.

Plasma-Fernseher (Rückansicht)

Anzeigen eines DVD-Bilds

Für Wiedergabe eines DVD-Bilds drücken Sie INPUT 2 an der Fernbedienung oder INPUT am Plasma-Fernseher, um INPUT 2 zu wahren.

HINWEIS

• Wenn das DVD-Bild nicht klar wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltypes über das Menuändern. Siehe Seite 52.
• Naheres zum Signatyp des DVD-Spielersfinden Sie in der dazugehörigen Bedienungsanleitung.

Verwendung der SCART-Ausgabefunktion

These Funktion ermoigt es Ihnen, DTV-Programme mit einem angeschlossenen Videorecorder oder einer anderen Aufnahmeausstung aufzuzeichnen, während Sie den Plasma-Fernseher wie gewohnt einsetzen konnen. Wenn Sie einen DVD/HDD-Recorder (DVR) angeschlssen haben, konnen Sie dank dieser Funktion auch problemlos zeitverschobene Wiedergabe genieBen. Die folgende Abbildung Goes nach aus, dass ein Pioneer DVR540H am Plasma-Fernseher angeschlssen ist, sodass eine zeitverschobene Wiedergabe mit dem Recorder möglich ist.

Plasma-Fernseher (Rückansicht)

DVR-540H

Außer den obigen Anschlüssen müssen die folgenden Schritte durchgeführt werden:

• Lesen Sieitte unter "Schalten des SCART-Ausgangs" (Seite 61), und wahlen Sie Verbund. m DTV' fur SCARTAusgabe im Konfigurationsmenu.
• Am DVD/HDD-Recorder (DVR) wahlen Sie die Video/Audio-Eingangsquelle, die dem externen Eingangsanschluss entspricht, mit dem der Plasma-Fernseher verbunden ist. Genaueres hierzu lesen Sieitte in der Bedienungsanleitung des Recorders nach.
• Wahlen Sie die Eingangssquelle am Plasma-Fernseher nach dem Anschluss, der mit dem Ausgang des DVD/HDD-Recorders (DVR) verbunden ist; im obigen Anschlussbeispiel wird INPUT 2 gewählt.

Wenn Sie mit den obigen Anschlüssen und Einstellungen fertig sind, können Sie zeitverschobene Wiedergabe mit dem DVD/HDD-Recorder (DVR) durchführten. Sie konnen auch den Doppelbildschirm- oder den Bild-in-Bild-Modus wahlen, um Bilder von der DTV-Eingangssquelle und einer externen Eingangssquelle (INPUT 2 im obigen Anschlussbeispel), mit der der Ausgang des Recorders verbunden ist, wiederzugegeben.

HINWEIS

• Zeitverschobene Wiedergabe ist nicht mit allen DVD/HDD-Recordern (DVR) möglich. Lesen Sieitte hierzu in der Bedienungsanleitung des Recorders nach.
• Genaueres zum Anschluss und zu den Einstellverfahren lessen Sieitte in der Bedienungsanleitung Ihres DVD/HDD-Recorders (DVR) nach.

Schalten des SCART-Ausgangs

Die von INPUT 2 und INPUT 3 ausgegebenen Video- und Audiosignale sind mit den für die momentane Bildanzeige verwendeten identisch. Sie konnen die Einstellung jedoch soändern, dass stets DTV-Signale ungeachtet der momentanen Bildanzeige ausgegeben werden.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Grundeinstellungen" (▲/▲, dann ENTER).
3 Wahlen Sie "SCART-Ausgabe" ( / , dann ENTER)

4 Wahlen Sie einen gewünschten Parameter (/ ENTER).

Gegenstand Beschreibung

Auto Gibt Video- und Audiosignale von der gewählten (Werksvorgabe) Eingangsquelle aus.

Verbund. m DTV Gibt stets DTV-Signale aus.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Die folgenden Ablaufe erhalten Vorrang gegenüber der obigen Einstellung:
Voreinstellung eines DTV-Programms für Aufnahme
Ausführung von WYSIWYR (Seite 59)

Wiedergabe von Spielekonsole oder Camcorder

AnschlieBen einer Spielekonsole oder eines Camcorders

Zum Anschluss einer Spielekonsole, eines Camcorders oder eines anderen Audio/Video-Geräts verwenden Sie INPUT 5.

Plasma-Fernseher (Seitenansicht links)

Wiedergeben des Spielekonsolen- oder Camcorderbilds

Für Wiedergabe von einer Spielekonsole oder einem Camcorder drücken Sie INPUT 5 an der Fernbedienung oder INPUT am Plasma-Fernseher, um INPUT 5 zu wahlen.

HINWEIS

• Der Kabelanschluss an INPUT 5 wird der Reihe nach geprüft auf: 1) S-Video, 2) Video.
• Verbinden Sie externe Geräte nur mit Anschlüssen, die auch tatsächlich verwendet werden.

Wiedergabe von einem PC

AnschlieBen eines PCs

Zur Verbindung des Systems mit einem PC verwenden Sie den PC-Anschluss.

HINWEIS

Die PC-Eingangsbuchsen sind DDC2B-kompatibel.

Plasma-Fernseher (Rückansicht)

Wiedergeben eines Computerbilds

Für Bildwiedergabe von einem PC drücken Sie PC an der Fernbedienung oder INPUT am Plasma-Fernseher, um "PC zu wahren.

Bei Verbindung mit einem PC wird der korrekte
Eingangssignaltyp automatisch erkannt. Wenn das
Computerbild nicht sauber wiedergegeben wird, mussen Sie
unter Umständen die automatische Einstellung durchfuhren
(über das Menu Automatische Einstellung). Siehe Seite 51.

HINWEIS

• PC-Anschlüsse können nicht für Audio/Video-Geräte verwendet werden.

Computer-Kompatibilitätstabelle

Auflösung Frequenz

720 x 400 70 Hz

640 x 480 60 Hz

72 Hz

75 Hz

800 x 600 56 Hz

60 Hz

72 Hz

75 Hz

1024 x 768 60 Hz

70 Hz

75 Hz

1360 x 768 60 Hz

Wiedergabe über angeschlossene Audio-Geräte

Anschlieben von Audio-Geräten

Durch den Anschluss von Audio-Geräten wie eines AV-Receivers oder eines Subwoofer's konnen Sie die Klangwiedergabe in neue Dimensionen führen.

Plasma-Fernseher (Rückansicht)
Subwoofer

HINWEIS

• Einzelheiten entnehmer Sieitte der Bedienungsanleitung fur das anzuschlieBende Audio-Gerat.
• Mit der momentanen Bildwiedergabe synchronisierte Audiosignale werden stets zu den Anschlüssen AUDIO OUTPUT ausgegeben.
• Der Ton zu den auf dem Display wiedergegebenen Bildern wird ständig an den Anschluss SUBWOOFER OUTPUT ausgegeben.
• Im DTV-Modus erfolgt keine Ausgabe bei Signalen, die kopiergeschützt sind.
• Wenn Sie "Bild in Bild" für "Kopfhörer-Leistung" gewählt haben (Seite 36), und ein Kopfhörer angeschlossen ist, wird der Ton eines angeschlossenen Subwoofer stumm geschählt.

AnschlieBen von Steuerkabeln

Verbinden Sie den Plasma-Fernseher und andere PIONEER-Geräte mit dem Logo mit Steuerkabeln. Derartig angeschlossene Geräte können dann über Steuersignale von deren Fernbedienungen zum Fernbedienungssensor am Plasma-Fernseher bedient werden. Nach Belegung der CONTROL IN-Anschlüsse besteht die Fernbedienungssensoren der angeschlossenen Geräte keine Steuersignale von ihren Fernbedienungen mehr auf. Zur Steuerung der angeschlossenen Geräte richten Sie die Fernbedienungen auf den Fernbedienungssensor am Plasma-Fernseher.

HINWEIS

• Bevor Sie Anschlüsse herstellen, vergewissem Sie sich, dass die Stromversorgung ausgeschelt ist.
• Stellen Sie alle Geräteanschluss her, bevor Sie Steuerkabel anschließen.

Zu SR+

Uber den Anschluss CONTROL OUT an der Rückseite des Plasma-Fernsehers wird SR+ Unterstützung, sodass Verbundbetrieb mit einem PIONEER AV-Receiver möglich ist. SR+ bietet Funktionen wie Eingangsumschaltverbundbetrieb und DSP-Surround-Modus-Anzeige. Weitere Informationen entnahmen Sieitte der Bedienungsanleitung fur den PIONEER AV-Receiver mit SR+ Unterstutzung.

HINWEIS

• Wahlend Verbindung über SR+ wird die Lautstärke bei thisem System vorübergehend minimiert.
• Für Steuerkabelanschlüsse verwenden Sie das SR+Kabel.
• Bei Steuerkabelanschlüssen mit einem oder mehreren Pioneer-Geräten verbinden Sie den Plasma-Fernseher und den SR+ unterstützenden Pioneer-Veränderk direkt. Schließen Sie keine anderen Geräte dazwischen.

Plasma-Fernseher (Rückansicht)

Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung

Mit der mitgelieferten Fernbedienung konnen Sie auch andere angeschlossene Ausrüstung steuern: Set-Top Box (STB), DVD Player, DVD/HDD-Recorder (DVR) oder VCR. Bevor diese Funktion eingesetzt werden kann, muss die mitgelieferte Fernbedienung mit dem Herstellungcode der zu steuernden Ausrüstung programmiert werden. Wenn Sie die Ausrüstung dann steuern mochten, drucken Sie SELECT an der Fernbedienung, um den Modus der jeweiligen Ausrüstung anzupassen; die Wahlmoglichkeiten sind TV, STB, DVD/DVR und VCR. Die entsprechenden Betriebsartenanzeigen an der Fernbedienung zeigen den momentan gewählten Modus an.

Programmieren von Herstellungscodes

1 Drucken Sie SELECT an der Fernbedienung, um je nach Ausrüstung STB, DVD/DVR, oder VCR zu wahlen.
2 Nachdem Sie sichergestellt haben, dass die Anzeige des zuvor gewählten Modus ausgegangen ist, halten Sie SELECT gedrückt, und drücken Sie dann 1 an der Fernbedienung.

Die entsprechende Betriebsartenanzeige blinkt.

3 Geben Sie einen dreistelligen Herstellungsgode durch Betätigten von 0 bis 9 ein.

Den zutreffenden Code konnen Sie der Herstellungsgodeliste auf Seite 64 entnehmen.
Die Betriebsartenanzeige leuchtet etwa eine Sekunde lang und erlischt dann; damit ist die Programmierung des Herstellungscodes abgeschlossen.

HINWEIS

Die Programmierung des Codes wird aufgehoben, wenn bei blinkender Betriebsartenanzeige etwa eine Minute lang kein Bedienungsschnitt vorgenommen wird.
- Wenn Sie einen Code eingeben, der nicht in der Tabelle aufgeführ ist, blinking eine Betriebsartenanzeige etwa eine Sekunde lang schnell und anschließend wie zuvor.
Zum Abbrechen der Code-Programmierung bei blinkender Betriebsartenanzeige konnen Sie SELECT an der Fermbedienung drucken.
Die vom Werk vorgegebenen Standard-Herstellungsgodes fur STB, DVD/DVR und VCR sind jeweils "000", "100" und "500".

Herstellungscodes

HINWEIS

• Nicht alle in der Tabelle aufgeführten Geräte gestatten in jeder Fall Steuerung mit der mitgelieferten Fernbedienung, seis in begrenztem oder vollem Maße.

STB

000 PIONEER 1 (Werksvorgabe)

001 PIONEER 2

002 CANAL SATELLITE

003 HUMAX

004 PACE 1

005 PACE 2

006 QUALITV

007 SKY DIGITAL

DVD

100 PIONEER 1 (Werksvorgabe)

101 PIONEER 2

102AKAI

103 DENON

104 HITACHI

105 JVC

106 KENWOOD 1

107 KENWOOD 2

108 PANASONIC 1

109 PANASONIC 2

110PHILIPS1

111PHILIPS2

112 SAMSUNG

113 SHARP

114 SONY 1

115 SONY 2

116 SONY 3

117 THOMSON

118 TOSHIBA

119YAMAHA

DVR

200 PIONEER 1

201 PIONEER 2

202 PIONEER 3

203 PANASONIC

204PHILIPS1

DVR

205PHILIPS2

206 SHARP

207 SONY

208 TOSHIBA

VCR

500 PIONEER 1 (Werksvorgabe)

501 PIONEER 2

502AIWA1

503AWA2

504AKAI1

505AKAI2

506AKAI3

507 DAEWOO

508 GRUNDIG

509 GRUNDIG 2

510 GRUNDIG 3

511GRUNDIG4

512 HITACHI 1

513 HITACHI 2

514 HITACHI 3

515JVC1

516JVC2

517 JVC 3

518JVC4

519 JVC 5

520LOEWE1

521 LOWE 2

522 MATSUI

523 ORION

524 PANASONIC 1

525 PANASONIC 2

526PHILIPS1

527PHILIPS2

528PHILIPS3

529 SANYO

530 SAMSUNG 1

531 SAMSUNG 2

532 SAMSUNG 3

533 SAMSUNG 4

534 SHARP

535SONY1

536 SONY 2

537 SONY 3

538 SONY 4

539SONY5

540SONY6

541 SONY7

542 THOMSON

543 TOSHIBA

STB (Set-Top Box)-Steuertasten

Im STB-Modus haben die Tasten an der Fernbedienung die folgenden Funktionen.

10-9

Zum Abstimmene eines higheren oder niedrigeren Kanals.

3 RETURN

Wird bei Sendemenü-Bildschirmanzeige gedrückt, um auf die vorge Bildschirmanzeige zurückzuschalten.

4 ENTER

Zum Aktivieren der gewählten Funktion.

Zur Wahl von Posten bei Sendemenü- oder

Senderfuhrung-Bildschirmanzeige.

5 EXIT

Zum Verlassen der Sendemenü- oder Senderführung

Bildschirmanzeige.

6 INFO

Anzeige von Informationen zum momentanen Programm.

7 SOURCE

Ein- und Ausschalten der Set-Top Box.

8 MENU

Zur Anzeige der Sendemenü-Bildschirmanzeige.

9GUIDE

Zur Anzeige der Senderfuhrung-Bildschirmanzeige.

DVD/DVR-Steuertasten

Im DVD/DVR-Modus haben die Tasten an der Fernbedienung die folgenden Funktionen.

10-9

Zur Änderung des Kanals des im DVD/HDD-Recorder (DVR) eingebauten Tuners.

3 RETURN

Wird bei DVD-Menüanzeige gedrückt, um auf die vorge. Bildschirmanzeige zurückzuschalten.

4 ENTER

Zum Aktivieren der gewählten Funktion.

Zur Wahl von Posten der DVD-MENU-Bildschirmanzeige.

5 (PAUSE/STILL)

Setzt Pausen und Standbilder.

6 (REC) (nur DVD/HDD-Recorder (DVR))

Startet Aufnahme.

7 (CHAPTER SEARCH)

Mit jedem Druck wird auf den Anfang des vorigen Kapitels zurückgeschalte.

8 (CHAPTER SEARCH)

Mit jedem Druck wird auf den Anfang des nachsten Kapitels vorgeschaltet.

9 DISC NAVI (nur DVD/HDD-Recorder (DVR))

Zur Anzeige der Disc Navigator-Bildschirmanzeige zum Durchsuchen des Inhalts einer CD/DVD.

10 SOURCE

Zum Ein- und Ausschalten des DVD-Players oder DVD/ HDD-Recorders (DVR).

11 MENU

Zur Anzeige des DVD-Menus.

12 DVD TOP MENU

Mit dieser Taste wird das DVD-Hauptmenu abgerufen.

13 (STOP)

Zum Stopen der Wiedergabe oder Aufnahme. Bei manchen DVD-Playern oder DVD/HDD-Recordern (DVR) wird durch zweimaliges Drucken dieser Taste das CD/ DVD-Fach geöffnet.

14 (PLAY)

Startet Wiedergabe.

15 (SCAN)

Für Schnellen Vorlauf.

16 (SCAN)

FürRücklauf.

17 HDD(nur DVD/HDD-Recorder (DVR))

Zur Wahl der Festplatte (HDD) fur Wiedergabe oder Aufnahme.

18 DVD(nur DVD/HDD-Recorder (DVR))

Zur Wahl von DVD fur Wiedergabe oder Aufnahme.

6, 13 REC STOP (nur DVD/HDD-Recorder (DVR))

Halten Sie ● gedrückt, und drücken Sie dann ■, um die Aufnahme zu stoppen. Dies gilt nur für DVD/HDD-Recorder (DVR) von Pioneer und Sony.

HINWEIS

DVD-Player und DVD/HDD-Recorder (DVR) können nicht gleichzeitig gewählt werden.

VCR-Steuertasten

Im VCR-Modus haben die Tasten an der Fernbedienung die folgenden Funktionen.

10-9 Fungieren als Zifferntasten.
2P+/P- Zur Wahl von TV-Tuner-Kanalen am VCR.
31 (PAUSE/STILL) Setzt Pausen und Standbilder.
4 (REC) Startet Aufnahme.
5 SOURCE ( Ein- und Ausschalten des VCR.
6 (STOP) Stopt den Bandlauf.
7▶(PLAY)
Startet Wiedergabe.
8 (FF) Bewirtk Schnellen Bandvorlauf und gestattet Bildsuche.
9 (REW) Bewirt Bandrücklauf und gestattet Bildsuche.

Was ist Videotext?

Videotext bezeichnet von den Sendeanstalten zur Information und Unterhaltung ausgestrahnte Textdaten, die mit entsprechend ausgestatteten Fernsehgeräten empfangbar sind. Der Plasma-Fernseher empfängt Videotext von Fernsehsenden und decodiert die Daten für die Betrachtung in Form grafischer Seiten. Zum Videotext-Angebot zahlen u.a. Nachrichten, Wetterberichte, Sport- und Börsennachrichten sowie Programmvorschauen.

HINWEIS

Die Anzeige von Videotextseiten über langere Zeit, bzw. für kürzere Zeit auf tätiglicher Basis, kann zu Nachbildern führen.

Grundlegender Videotext-Betrieb

HINWEIS

• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführten, vergewissern Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 63.

Ein- und Ausschalten von Videotext

1 Wahlen Sie einen Fernsehkanal oder eine externe Eingangsquelle mit einem Videotext-Programm.

2 Drucken Sie, um den Videotext anzuzeigen (ganzer Bildschirm).

3 Drucken Sie erneut, um den Videotext auf dem rechten und das normale Bild auf dem linken Bildschirm anzuzeigen.

Mit jedem Druck auf wird der Bildschirm wie links gezeigt umgeschaltet.
- Wenn Sie ein Programm ohne Videotextsgesamt gewählt haben, wird "Videotext kann nicht angezeigt werden." angezeigt.

Wahlen und Steuern von Videotextseiten

Mit den folgenden Tasten an der Fernbedienung konnen Sie Videotextseiten wahren und steuern.

Farbe (Rot/Grun/Gelb/Blau):

Sie konnen eine Gruppe oder einen Block von Seiten, die in farbigen Klammern an der Unterseite des Bildschirms angezeigt sind, wahlen, indem Sie die entsprechende Farbe (Rot/Grün/Gelb/Blau) an der Fernbedienung drücken.

0-9:

Direkte Auswahl einer Seite zwischen 100 und 899 mithilfe von 0 bis 9.

Zur Wahl der nachsten oder vorgen Seite.

中

Mit jedem Druck auf wird das Videotextbild wie unter gezeigt umgeschaltet.

E?

Zum Anzeigen ausgeblendeter Informationen wie Antwerten in einem Quiz drücken Sie 7.

• Drücken Sie erneut, um die Informationen wieder auszublenden.

图：

Um die Aktualisierung der Videotextseiten zu stoppen, drucken

Sie

Drucken Sie Neut, um den Haltemodus wieder aufzuheben.

E1:

Zeigt bei CEEFAX/FLOF eine Indexseite an. Bei TOP-Programmen entscheidt die TOP-Ubersicht.

HINWEIS

• Bevor Sie Videotext anzeigen, schalten Sieitte auf den Einzelbildschirmmodus zurück.

Anzeigen von Unterheiten

Sie konnen mehrere Unterheiten wie empfangen anzeigen.

Unterseiten-Bildschirm

1 Drucken Sie, um Videotext anzuzeigen.

• Wenn Sie eine Seite öffnen, die Unterheiten enthalt werden die Unterheiten der Reihe nach automatisch angezeigt.

2 Zum Verlassen des automatischen Unterseitenwechsels drucken Sie.

• Sie können Unterheiten dann manuell wechseln, indem Sie / drucken.

HINWEIS

• Durch Drücken von 1 wird die Seite gewechselt, und die Unterseitenanzeige wird ausgeblendet.
• Durch Drucken von 3rd der automatische Unterheitenwechsel gestopt, und die Funktion der entsprchenden Taste wird ausgeführ.

Anzeigen der TOP-Übersicht

Bei Empfang von TOP-Video text kann eine TOP-Textübersicht aufgerufen werden.

TOP-Übersicht-Bildschirm

1 Drucken Sie, um Videotext anzuzeigen.
2 Wahrend TOP-Videotextempfangs drucken Sie 1, um die TOP-übersicht anzuzeigen.
3 Wahlen Sie die gewünschten Block- oder Gruppenseiten mit und/and drücken Sie dann ENTER.

Anzeigen von Untertitelseiten

Sie konnen mehrere Untertitel wie empfangen anzeigen.

1 Drucken Sie um den Untertitel anzuzeigen.
Die Untertitel werden mit den vom Sender empfangenen Daten aktualisiert.
2 Drucken Sie erneut, um die nachste verfügbar. Untertitelseite aufzurufen.

Fehlerdiagnose

Problem Lösungsansätze
•Kein Strom.	•Ist das Netzkabel abgetrennt? (Siehe Seite 18.)
•Systemlässl sich nicht einschalten.	•Ist POWER eingeschafter? (Siehe Seite 21.)Prüfen Sie, ob Sie Tasten0 bis 9 an der Fernbedienung betägtigt haben. (Siehe Seite 21.)Falls die Anzeige am System rot aufleucht, drücken Sie 0 bis 9.
•Systembetrieb nicht möglich.	•Exte meinfußse, wie z.B. Gewirter oder statische Elektrizität usw. konnen eine Funktionstörung verursachen.In solchen fällen schalten Sie zunachst den Plasma-Fernsner aus oderziehen Sie den Netzstecker. Nach 1 bis 2Minuten schreiben Sie dann den Netzstecker wieder an, bzw. schalten Sie den Fennseher ein, um zu kontrollierten, ober funktioniert.
•Fernbedienung Funktioniert nicht.	•Leuchet die TV-Anzeige an der Fernbedienung? Drucken Sie SELECT an der Fernbedienung, um den TV-Modus zu wählten.Sind die Batterien polaritätsrichtig (+,-) eingelegt? (Siehe Seite 20.)Sind die Batterien leer? Erstellen Sie die Batterien durch neue. (Siehe Seite 20.)Zur Steuerung des Systems mit der Fernbedienung richten Sie diese auf den Fernbedienungssensor am Plasma-Fernsher. (Siehe Seite 20.)Unter zu heller oder Leuchstoffrähenbeleuchtung benutz?Starker Einfall von Leuchstoffrähenlicht in den Fernbedienungssensor?
•Kein Bild und kein Ton.	•Prufen Sie, ob versehentlich die Eingangsquelle für Video oder PC gewählt wurde, obwohl Sie ein Fornsehprogramm siehen möchten. (Siehe Seite 22.)Kontrolieren Sie, ob ein Kanal gewählt worden ist, der mit der Kindersicherung gespeit ist. (Siehe Seite 29.)Geben Sie das Passwort ein, um die Kindersicherung vorübergehend aufzuheiten. (Siehe Seite 55.)Kontrolieren Sie den Antennenkabelanschluss. (Siehe Seite 19.)Kontrolieren Sie die Kabelverbindung zu anderen Geräten. (Siehe Seiten 57 bis 63.)
•Kein Bild.	•Sind die Verbindungen mit anderen Komponenten korrekt vorgenommen? (Siehe Seiten 57 bis 63.)Wird ein inkompatibles PC-Signal zugeführ't? (Siehe Seite 62.)Stimmt die Eingangswahrscheinlichkeit (Siehe Seite 52.)
•Tonaussgabe, aber kein Bild.	"Bild aus" für den Energiesparmodus gewählt? In thisem Falle ist der Bildschirm deaktiviert und nur der Ton wirdausgegeben. Zum Reaktivieren der Bildwiedergabe drucken Sie eine beliebige Taste außer ∅/ ∇-und ∅X.(Siehe Seite 36.)
•Bild vorhanden, aber kein Ton.	Prufen Sie, ob die Lautstärke auf den kleinsten Wert eingestellt ist. (Siehe Seite 23.)Kontrolieren Sie, ob der Ton stumm geschalte ist. (Siehe Seite 23.)Prufen Sie, ob der Kopfhrer noch am PHONES-Ausgang angeschlossen ist. (Siehe Seiten 13 und 14.)Bei Verwendung von PC als Eingangsquelle stellen Sie safer, dass auch der Audio-Anschluss verbunden ist.(Siehe Seite 62.)
•Die Tonwiedergabe des rechten bzw. linken Lautspechers ist vertaucht.	Kontrolieren Sie, ob die Lautspracherkabel vertaucht (rechts/links) angeschlossen wurden, oder ob einLautspracherkabel abgetreten ist (nur für PDP-507XD). (Siehe Seite 13.)
•Ton nur von einem Lautspecher.	Ist die Balance richtig eingestellt? (Siehe Seite 35.)
•Bild ist verstummelt.	Stimmt die Bildpositionierung? (Siehe Seite 51.)Ist die richtige Bildschirmgroße gewählt? (Siehe Seiten 53 und 54.)
•Verfürbung, Farbe blass oder dunkel, schlechter Farbatgleich.	Stellen Sie den Bildton ein. (Siehe Seiten 31 bis 34.)Ist der Raum zu hell? In einem zu hellen Raum kann das Bild dunkel ausschen.Prufen Sie die TV-System-Einstellung. (Siehe Seiten 29 und 52.)
•Plötzliches Ausschalten.	Die Temperatur im Inneren des Systems ist zu hoch. Reinigen Sie das System bzw. entfernen Sie jegliche dieBelüfung behindernden Gegenstände. (Siehe Seite 16.)Prufen Sie die Energiesparmodus-Einstellung. (Siehe Seite 36.)Prufen Sie die Timer-Einstellung. (Siehe Seite 55.)
•Nachbilder	Wenn ein Standbild oder ein sehr holtes Bild eine gewisse Zeit lang angezeigt worden ist, und dann eine dunklerSeze auf den Bildschirm kommt, kann das vorgeile Bild als Nachbild zureckleiben.Dies kann durch mehrminütige Wiedergabe eines relativlichen, bewegten Bilds behoben werden. Durch besondereLarge Anzeige eines Standbilds kann jedoch ein dauerhaftes Einbrennen verursicht werden.
•Im 4:3 Modus treten Hellgkeits- und Farbstonunterschiede zwischen denbeiden Seiten und der Mitte auf.	Wenn Bilder im 4:3 Modus oder Letterbox-Bildner über länger Zeit bzw. für kürzere Zeit über mehrere Tage hinwegangezeitellt, kann es zu Einbrennen kommt. Dies ist auf die Bauweise von Plasma-Displays zurückzuführen.Bevorzügter Einsatz des Breitbildmodus wird empfehlen. (Siehe Seite 53.)Bei Wiedergabe im 4:3 Modus soll "Auto" für die Seitenmaskeneinstellung gewählt werden, sodass die Helligkeitder grauen Seiten masken der Bildhigkeit entsprechend geregelt wird. (Siehe Seite 54.)
•Panel-Gerausche	Vom Panel erzeugte Gerausche, beispissewe: Ventilatormotorgerausche und Stromkreisbrummen/Giaspanelsummen sind normale Betriebsgeräusaiche eines Phosphormatrixbildschirms.Beim Umschalten des Energiesparmodus kann es zu einer Änderung des Panel-Betriebsgeräuscheskommen. Diesist normal.
•POWER ON- oder STANDBY-Anzeigeblinkt Schnell.	Interne Schutzschaltungen können aktiviert sein. Schalten Sie zunachst die Hauptstromversorgung durch Druckenvon POWER am Plasma-Fernseher aus, warten Sie mindestens eine Minute lang, und schalten Sie den Strom dannwieder ein. Wenn das Problem weiterhin besteht, wenden Sie sichitte an eine Pioneer-Kundendienstelle. Diese sind auf ihrer Garantekarte für jeder Land aufgeführnt. Kontaktinformationen finden Sie auch auf der PioneerWeitere Website (siehe Umschlag).

Wenn die folgenden Fehlercodes am Bildschirm angezeigt werden, uberprüfen Sie die entsprechenden Punkte in der Tabelle.

Code Meldung Prüfen
SD04 und SD11	Es wird ausgeschlossen. Interne Temperatur ist zu hoch. Temperatur rund um PDP überprüften.	Prüfen Sie, ob die Umgebungstemperatur des Plasma-Fernsehers zu hoch ist.
SD05	(PDP-507XD)Interne Schutzschaltung trennt Stromversorgung.Liegt ein Kurzschluss bei einem Laufsprecherkabel vor? (PDP-427XD)Interne Schutzschaltung trennt Stromversorgung.	Prüfen Sie die Kabelverbindungen zwischen Plasma-Fernseher und den Laufsprechem.
		Wenden Sie sichitte an eine Pioneer-Kundendienstfälle. Diese sind auf IHRer Garantiekarte für jedem Land aufgeführt. Kontaktinformationen finden Sie auch auf der Pioneer Website (siehe Umschiag).

Signalbelegung der 15-poligen Mini-D-Sub-Steckbuchse

(Vorderansicht)

Pin-Nr.	Signalbezeichnung	Pin-Nr.	Signalbezeichnung
1	R	9	+5V
2	G	10	GND (Erde)
3	B	11	Nicht beegt
4	Nicht beegt	12	SDA
5	Nicht beegt	13	HD
6	GND (Erde)	14	VD
7	GND (Erde)	15	SCL
8	GND (Erde)

SCART-Anschlussbelegung

Verschiedene Audio- und Video-Geräte konnen über die SCART-Anschlüsse mit dem System verbunden werden.

SCART (INPUT 1)

1. Ausgang Audio, rechts 8. Audio-Video-Steuerung 15. Eingang Rot
2. Eingang Audio, rechts 9. Erde für Grün 16. Steuerung Rot/Grün/Blau
3. Ausgang Audio, links 10. Nicht belegt 17. Erde für Ausgang Video
4. Gemeinsame Erde für Audio 11. Eingang Grün 18. Erde für Eingang Video
5. Erde für Blau 12.Nicht belegt 19. Ausgang Video
6. Eingang Audio, links 13. Erde für Rot 20. Eingang Video
7. Eingang Blau 14. Erde für Steuerung Rot/Grün/Blau 21. Steckerabschirmung

SCART (INPUT 2)

1. Ausgang Audio, rechts
2. Eingang Audio, rechts 9. Erde
3. Ausgang Audio, links
4. Gemeinsame Erde für Audio
5. Erde
6. Eingang Audio, links

7. Nicht beegt

8. Audio-Video-Steuierung

9. AV Link-Steuerung
10. Nicht beegt
    12.Nicht belegt 19. Ausgang Video
11. Erde

12. Erde

13. Eingang Chroma S-Video

14. Nicht belegt

15. Erde für Ausgang Video

16. Erde für Eingang Video/Eingang S-Video

17. Eingang Video/Eingang S-Video
    21.Steckerabschirmung

SCART (INPUT 3)

1. Ausgang Audio, rechts
2. Audio-Video-Steuierung
3. Eingang Audio, rechts 9. Erde für Grün 16. Steuerung Rot/Grün/Blau
4. Ausgang Audio, links 10. AV Link-Steuerung
5. Gemeinsame Erde für Audio 11. Eingang Grün
6. Erde für Blau 12. Nicht belegt 19. Ausgang Video
7. Eingang Audio, links 13. Erde für Rot

8. Eingang Blau

9. Eingang Rot/Eingang Chroma S-Video

10. Erde für Ausgang Video

11. Erde für Eingang Video/Eingang S-Video

12. Eingang Video/Eingang S-Video

13. Steckerabschirmung

Technische Daten

Gegenstand		50"-Plasma-Fernseher, Modell: PDP-507XD	42"-Plasma-Fernseher, Modell: PDP-427XD
Anzahl Pixel 1365 x 768 Pixel 1024 x 768 Pixel
Audio-Verständner		13 W + 13 W (1 kHz, 10 %, 8 Ω)	13 W + 13 W (1 kHz, 10 %, 8 Ω)
Lautspecher		-	Tiettöner: Konustyp, 4.8 cm x 13 cmHochtöner: Semikallettentyp, 2.5 cm
Surround-System SRS/FOCUS/TruBass SRS/FOCUS/TruBass
Stromversorgung 220 V bis 240 V Wechselstrom		50 Hz/60 Hz, 348 W(Bercitschaft 0.7 W)	220 V bis 240 V Wechselstrom, 50 Hz/60 Hz, 291 W(Bercitschaft 0.7 W)
Abmessungen 1224 mm (B) x 717 mm (H) x 115 mm (T)		mm (T) 1040 mm (B) x 679 mm (H) x 115 mm (T)
Gewicht 34.7 kg 29.6 kg
TV-System Analog	PAL/SECAM/NTSC 3.58/N	NTSC 4.43/PAL 60
	Digital	PAL/SECAM
TV-Funktion(Analog)	Empfangssystem	B/G, D/K, I, L/L'
	Empfänger VHF/UHF	E2-E69ch, F2-F10ch, I21-I69ch, IR A-IR Jch
	CATV	Hyperband, S1-S41ch
	Autom. Kanalvoreinstellung	93 ch, Autom. Kanalspeicherung, Autom. Kanalbezeichnung, Autom. Kanalsortierung
	STEREO	NICAM/A2
TV-Funktion(Digital)	Empfangssystem	DVB-T (2K/8K COFDM)
	Empfänger VHF/UHF	VHF-Band III (170 MHz bis 230 MHz) und UHF-Band IV. V (470 MHz bis 862 MHz)
	Autom. Kanalvoreinstellung	999 ch, Autom. Kanalspeicherung, Autom. Kanalbezeichnung, Autom. Kanalsortierung
	STEREO	MPEG Ebene I/II, Dolby Digital
Anschüsse	Hinten	INPUT 1	SCART (AV-Eingang, RGB-Eingang, TV-Ausgang)
		INPUT 2	SCART (AV-Eingang/Ausgang, SVIDEO-Eingang, AV link *) Video-Komponente
		INPUT 3	SCART (AV-Eingang/Ausgang, SVIDEO-Eingang, RGB-Eingang, AV link *, HDMI-Eingang *)
		INPUT 4	HDMI-Eingang *2
		CONTROLOUT	1
		SPEAKER	8 Ω bis 16 Ω -
		Antenne	75 Ω DIN-Eingang für VHF/UHF (Analog)
			75 Ω DIN-Eingang für VHF/UHF (Digital)
			75 Ω DIN-Ausgang für VHF/UHF (Digital)
		PC	Analog-RGB-Eingang, PC INPUT (AUDIO)
	Seite	INPUT 5 S-MODEO, AV-Eingang
AUDIO OUTPUT-Anschluss		(Hinten)	AUDIO-Ausgang (Festgelegt)
SUB WOOFER OUTPUT-Anschluss		(Hinten)	Variabel
PHONES OUTPUT-Anschluss		(Seite)	16 Ω bis 32 Ω empfohlen
DIGITAL OUT-Anschluss		(Hinten) Digital-Audicausgang (optisch)
COMMON INTERFACE		(Hinten)	CA-Modul

^1 Uber Menu wahlbar
^*2 Entspricht HDMI1.1 und HDCP1.1.
HDMI (High Definition Multimedia Interface) ist ein Standard für die digitale Übertragung von hochauflosenden Audio- und Videodaten über ein einziges Kabel.
HDCP (High-bandwidth Digital Content Protection = Kopierschutz für breitbandige digitale Informationen) ist eine
Technologie zum Schutz urheberrechtlich geschützten Digitalmaterials, aufbauend auf dem Digital Visual Interface (DVI).
- Änderungen der Konstruktion und technischen Daten ohne Ankündigung vorbehalten.

Anhang

Warenzeichen

FOCUS, WOW, SRS und das (●)® Symbol sind Warenzeichen von SRS Labs, Inc.
- Verwendung der FOCUS- und SRS-Technologie unter Lizenz von SRS Labs, Inc.
- Bei dieser Produkt sind FontAvenue®-Schriftarten unter Lizenz von NEC Corporation integriert. FontAvenue ist ein eingetragenes Warenzeichen der NEC Corporation.
- DDC ist ein eingetragenes Warenzeichen der Video Electronics Standards Association.
HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.
- Hergestellt unter Lizenz von Dolby Laboratories. „Dolby" und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
- Namen der erwähnten Firmen oder Institutionen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

www.pioneer.co.uk

www.pioneer.fr

www.pioneer.de

www.pioneer-eur.com
