BEDIENUNGSANLEITUNG Ascade 300 BTX HECO

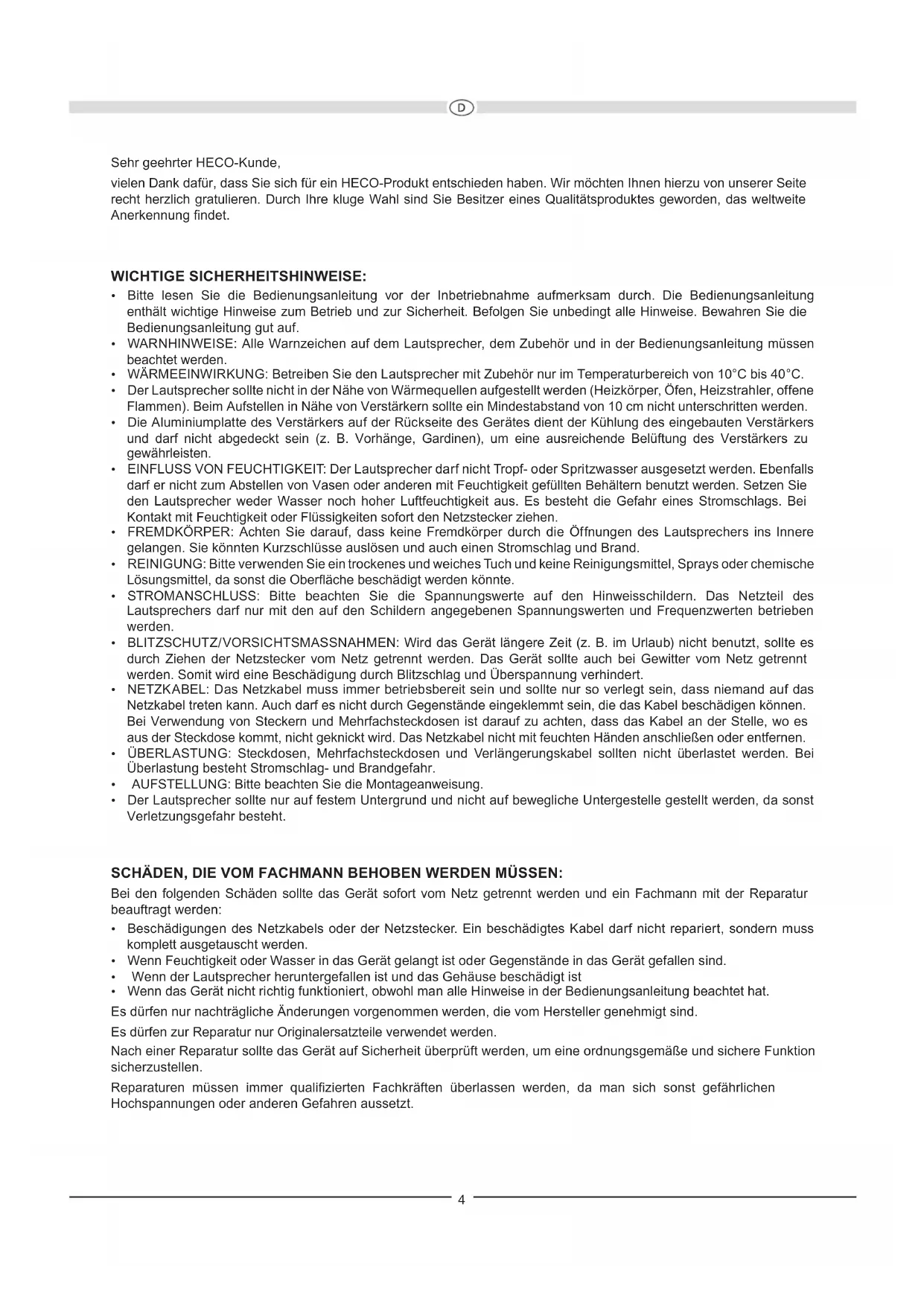

Sehr geehrter HECO-Kunde, vielen Dank dafür, dass Sie sich für ein HECO-Produkt entschieden haben. Wir möchten Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung ndet. WICHTIGE SICHERHEITSHINWEISE:

• Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthält wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

• WARNHINWEISE: Alle Warnzeichen auf dem Lautsprecher, dem Zubehör und in der Bedienungsanleitung müssen beachtet werden.

• WÄRMEEINWIRKUNG: Betreiben Sie den Lautsprecher mit Zubehör nur im Temperaturbereich von 10°C bis 40°C.

• Der Lautsprecher sollte nicht in der Nähe von Wärmequellen aufgestellt werden (Heizkörper, Öfen, Heizstrahler, offene Flammen). Beim Aufstellen in Nähe von Verstärkern sollte ein Mindestabstand von 10 cm nicht unterschritten werden.

• Die Aluminiumplatte des Verstärkers auf der Rückseite des Gerätes dient der Kühlung des eingebauten Verstärkers und darf nicht abgedeckt sein (z. B. Vorhänge, Gardinen), um eine ausreichende Belüftung des Verstärkers zu gewährleisten.

• EINFLUSS VON FEUCHTIGKEIT: Der Lautsprecher darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Ebenfalls darf er nicht zum Abstellen von Vasen oder anderen mit Feuchtigkeit gefüllten Behältern benutzt werden. Setzen Sie den Lautsprecher weder Wasser noch hoher Luftfeuchtigkeit aus. Es besteht die Gefahr eines Stromschlags. Bei Kontakt mit Feuchtigkeit oder Flüssigkeiten sofort den Netzstecker ziehen.

• FREMDKÖRPER: Achten Sie darauf, dass keine Fremdkörper durch die Öffnungen des Lautsprechers ins Innere gelangen. Sie könnten Kurzschlüsse auslösen und auch einen Stromschlag und Brand.

• REINIGUNG: Bitte verwenden Sie ein trockenes und weiches Tuch und keine Reinigungsmittel, Sprays oder chemische Lösungsmittel, da sonst die Oberäche beschädigt werden könnte.

• STROMANSCHLUSS: Bitte beachten Sie die Spannungswerte auf den Hinweisschildern. Das Netzteil des Lautsprechers darf nur mit den auf den Schildern angegebenen Spannungswerten und Frequenzwerten betrieben werden.

• BLITZSCHUTZ/VORSICHTSMASSNAHMEN: Wird das Gerät längere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen der Netzstecker vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.

• NETZKABEL: Das Netzkabel muss immer betriebsbereit sein und sollte nur so verlegt sein, dass niemand auf das Netzkabel treten kann. Auch darf es nicht durch Gegenstände eingeklemmt sein, die das Kabel beschädigen können. Bei Verwendung von Steckern und Mehrfachsteckdosen ist darauf zu achten, dass das Kabel an der Stelle, wo es aus der Steckdose kommt, nicht geknickt wird. Das Netzkabel nicht mit feuchten Händen anschließen oder entfernen.

• ÜBERLASTUNG: Steckdosen, Mehrfachsteckdosen und Verlängerungskabel sollten nicht überlastet werden. Bei Überlastung besteht Stromschlag- und Brandgefahr.

• AUFSTELLUNG: Bitte beachten Sie die Montageanweisung.

• Der Lautsprecher sollte nur auf festem Untergrund und nicht auf bewegliche Untergestelle gestellt werden, da sonst Verletzungsgefahr besteht. SCHÄDEN, DIE VOM FACHMANN BEHOBEN WERDEN MÜSSEN: Bei den folgenden Schäden sollte das Gerät sofort vom Netz getrennt werden und ein Fachmann mit der Reparatur beauftragt werden:

• Beschädigungen des Netzkabels oder der Netzstecker. Ein beschädigtes Kabel darf nicht repariert, sondern muss komplett ausgetauscht werden.

• Wenn Feuchtigkeit oder Wasser in das Gerät gelangt ist oder Gegenstände in das Gerät gefallen sind.

• Wenn der Lautsprecher heruntergefallen ist und das Gehäuse beschädigt ist

• Wenn das Gerät nicht richtig funktioniert, obwohl man alle Hinweise in der Bedienungsanleitung beachtet hat. Es dürfen nur nachträgliche Änderungen vorgenommen werden, die vom Hersteller genehmigt sind. Es dürfen zur Reparatur nur Originalersatzteile verwendet werden. Nach einer Reparatur sollte das Gerät auf Sicherheit überprüft werden, um eine ordnungsgemäße und sichere Funktion sicherzustellen. Reparaturen müssen immer qualizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.5 Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können. Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefügten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen. Nicht öffnen! Gefahr des elektrischen Schlages! ACHTUNG: Weder das Gehäuse/Netzteile öffnen noch Abdeckungen entfernen, um Stromschläge zu vermeiden. Keine Reparatur durch den Benutzer. Reparatur nur durch qualizierte Techniker! Keine Steckdosen oder Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig aufnehmen. ENTSORGUNGSHINWEISE Gemäß der europäischen Richtlinie 2002/96/EC müssen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden. Bitte beachten Sie die lokalen Vorschriften, und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Hausmüll. BATTERIE-ENTSORGUNG: Alt-Batterien sind Sondermüll und müssen gemäß den aktuellen Vorschriften entsorgt werden. INHALT: (A) 1 St. Aktiver Lautsprecher inkl. abnehmbarer Frontbespannung (B) 1 St. Netzteil inkl. Netzkabel (C) 1 St. Fernbedienung einschließlich Batterie (Knopfzelle CR 2032) (D) 1 m Stereo-Audiokabel, 3,5 mm Klinkenstecker/Cinchstecker (E) 1 St. Bedienungsanleitung

AUSPACKEN DES LAUTSPRECHERS

Bitte den Lautsprecher und das Zubehör vorsichtig auspacken und den Inhalt des Originalkartons anhand der Liste oben überprüfen. Im Falle eines Transportschadens wenden Sie sich bitte an Ihren Lieferanten. Bewahren Sie das Verpackungsmaterial gut auf. Die Originalverpackung ermöglicht bei einem späteren Umzug und im Servicefall einen problemlosen Transport.

AUFSTELLEN DES LAUTSPRECHERS

Der Lautsprecher sollte für eine optimale Wiedergabe auf einer festen, ebenen Fläche (Tisch, Regal etc.) platziert werden. Eine Wand im Rücken des Lautsprechers stärkt die Basswiedergabe durch den rückseitigen Bassradiator zusätzlich. Für ein optimales Stereo-Panorama sollte die Vorderseite des Lautsprechers in Richtung der Zuhörer gerichtet sein.6 SYSTEMINSTALLATION (ABB. 2) Anschließen der Stromversorgung: Zum Lieferumfang gehören ein universelles, externes Netzteil (B), das mit 110 – 240 V/AC 50/60 Hz arbeitet, und das am weitesten verbreitete Netzkabel. Das in Ihrem Land verwendete Netzkabel könnte jedoch anders sein. Falls das Netzkabel nicht zu Ihren Steckdosen passen sollte oder Sie sich nicht sicher sind, wenden Sie sich bitte an Ihren Magnat- Fachhändler.

1. Verbinden Sie das Ausgangskabel (Klinkenkupplung) des kleinen externen Netzteils mit der Stromversorgungsbuchse

des Lautsprechers (2).

2. Stecken Sie das Netzkabel in die Buchse am Netzteil.

3. Stecken Sie das Netzkabel in die Steckdose. Achten Sie darauf, dass Sie den zur Steckdose passenden Netzstecker

verwenden (siehe Hinweis oben). Anschließen einer Audioquelle an den Audioeingang AUX IN: Verwenden Sie das mitgelieferte Audiokabel (D) und verbinden Sie den Audioausgang der Audioquelle mit dem Audioeingang AUX IN (3). Anschließen eines mobilen Gerätes (Mobiltelefon, MP3-Spieler) an die USB-Ladebuchse USB CHARGE (4): An diese Buchse können Geräte, die über eine USB Ladefunktion verfügen, angeschlossen und geladen werden (Ladespannung 5V, Ladestrom max. 2,1A). Bitte beachten Sie auch die Bedienungsanleitung des entsprechenden Gerätes! Verbinden des Geräts mit einer Bluetooth-Audioquelle: Schalten Sie das ASCADA 300 BTX mittels Fernbedienung auf den Bluetooth-Modus (Abb. 3, (10)). Wenn vorher bereits eine Kopplung mit einem Bluetooth-Quellgerät bestand, wird selbsttätig versucht, die Verbindung mit diesem Gerät wiederherzustellen. Dabei kann es vorkommen, dass Sie die Wiederaufnahme der Verbindung am Quellgerät manuell bestätigen müssen. Wenn keine vorherige Kopplung bestand oder die Verbindung nicht wiederhergestellt werden kann, blinkt die blaue LED (Abb. 1, (1)) langsam. Um den Lautsprecher manuell in den Pairing-Modus zu schalten, drücken Sie die Taste PAIRING (Abb. 3, (11)) auf der Fernbedienung. Solange der Pairing-Modus aktiv ist, blinkt die LED-Zustandsanzeige schnell blau. Schalten Sie nun den Bluetooth-Modus Ihres Quellgeräts ein. Das ASCADA 300 BTX wird in der Liste mit Bluetooth- Geräten als „300 BTX“ angezeigt. Falls es nicht in der Liste angezeigt wird, aktivieren Sie am Quellgerät manuell die Suche nach Bluetooth-Geräten und stellen Sie sicher, dass sich das HECO ASCADA 300 BTX im Pairing-Modus bendet. Je nach Quellgerät kann es vorkommen, dass während des Kopplungsvorgangs gefragt wird, ob das Passwort angenommen werden soll. Das können Sie einfach mit „Annehmen“ bestätigen. Wenn weiterhin nach einem Passwort gefragt wird, benutzen Sie die Standard-Passwörter „0000“ oder „1234“. Falls nach erfolgter Kopplung gefragt wird, ob Sie eine Verbindung herstellen möchten, beantworten Sie dies ebenso mit „Ja“. Nach erfolgreicher Kopplung und Verbindung leuchtet die LED-Zustandsanzeige dauerhaft blau. Das ASCADA 300 BTX unterstützt den besonders hochwertigen Audio-Übertragungsstandard „aptx®“. Wenn Ihr Quellgerät diese Technik ebenfalls unterstützt, wird beim Herstellen einer Bluetooth-Verbindung automatisch „aptx®“ als Übertragungsmodus gewählt. BEDIENUNG Bedienelemente des Lautsprechers (Frontseite) (Abb. 1): (1) Sensor für Fernbedienung und LED-Zustandsanzeige: Um die Fernbedienung zu benutzen, zielen Sie bitte auf diese Stelle. Der Betriebszustand wird über die Beleuchtungsfarbe der LED angezeigt:

• grün: analoger Eingang aktiv

• blau: Bluetooth-Eingang aktiv, mit Quellgerät verbunden

• blau, schnell blinkend: Bluetooth-Eingang aktiv, Gerät im Pairing-Modus

• langsam blinkend: Mute-Modus aktiv, Gerät ist stummgeschaltet oder keine Bluetooth-Verbindung7 Bedienung mit der System-Fernbedienung (Abb. 3): (5) ON/STBY: Schaltet das Gerät ein, wenn es sich im Standby-Modus bendet. Umgekehrt kann das Gerät vom Power- Betrieb auf Standby geschaltet werden. (6) VOLUME: Erhöht (+) oder verringert (-) die Lautstärke. (7) MUTE: Schaltet den Ton stumm und wieder ein. (8) LINEAR: Auswahl der linearen Klaneinstellung. (9) EQ: Auswahl gespeicherter Klangeinstellungen: ROCK, AMBIENT, VOCAL. (10) SOURCE (Eingangswahltaste): Schaltet zwischen Bluetooth-Eingang und analogem Stereoeingang (AUX IN) um. Der gewählte Eingang wird durch LED-Anzeige auf der Front (Abb. , (1)) angezeigt. (11) Play/Pause/Pairing: Lange Betätigung (ca. 3 Sekunden): Schaltet das Gerät bei Bluetooth-Betrieb in den Pairing-Modus, um eine Verbindung zu einem Bluetooth-Quellgerät herzustellen. Die LED-Zustandsanzeige (Abb. 1, (1)) blinkt schnell blau. Kurze Betätigung: Bei Audiowiedergabe über Bluetooth wird die Wiedergabe am angeschlossenen Quellgerät unterbrochen bzw. wieder fortgesetzt. TECHNISCHE DATEN Konguration: 3 Wege Stereo Ausgangsleistung RMS/Max.: 80/160 Watt Frequenzbereich: 32 - 28000 Hz Trennfrequenzen: 180 Hz, 3800 Hz Maße (BxHxT): 380 x 222 x 263 mm Gewicht: 5,8 kg

TECHNISCHE ÄNDERUNGEN VORBEHALTEN8

3Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines HECO HiFi-Produktes geworden. HECO HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für HECO HiFi-Lautsprecher 5 Jahre und für HECO HiFi-Elektronik 2 Jahre Garantie zu gewähren. Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.

2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler

beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.

3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als

notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung verschickt wird, • die Kontrollkarte ausgefüllt dem Produkt beiliegt, • die Kaufquittung beigefügt ist.

5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile •Transportschäden, sichtbar oder unsichtbar

(Reklamationen für solche Schäden müssen umgehend bei der Transportrma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden. • Folgeschäden an fremden Geräten • Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis. Congratulations! You have made a wise selection in becoming the owner of a HECO HiFi equipment. Due to high quality HECO products have earned an excellent reputation through the western world. And this high quality standard enables us to grant a 5-years warranty for HECO HiFi speakers and a 2-years warranty for HECO HiFi-electronic components. The equipments are checked and tested continously during the entire production process. In case you have problems with your HECO HiFi equipment, kindly observe the following:
